B1583WSN - Four NEFF - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four encastrable électrique
Marque	Neff
Modèle	B1583WSN
Dimensions de l'appareil (L x H x P)	59,5 cm x 59,5 cm x 55,0 cm
Dimensions du cadre d'encastrement (L x H x P)	56,0 cm x 59,0 cm x 55,0 cm
Poids net	40 kg
Tension nominale	220-240 V ~ 50/60 Hz
Puissance totale	3,6 kW
Fonctions de cuisson	Chaleur tournante 4D, chaleur tournante, chaleur voûte/sole, gril, gril grande surface, chaleur sole, décongélation, chaleur tournante + gril, programmation automatique
Capacité du four	71 litres
Plage de température	50 °C à 275 °C
Type de nettoyage	Pyrolyse autoclean
Éclairage intérieur	Lampe halogène
Porte du four	Porte froide avec vitre amovible
Sécurité	Verrouillage de la porte, arrêt automatique de sécurité, protection enfants, indicateur de chaleur résiduelle
Accessoires fournis	Grille, lèchefrite, plaque de cuisson
Type d'installation	Encastrable, fixation par vis latérales
Câble d'alimentation	H05VV-F 3x1,5 mm², longueur 1,2 m
Classe énergétique	A+
Indice de réparabilité	8,4 / 10

FOIRE AUX QUESTIONS - B1583WSN NEFF

Comment installer le four NEFF B1583WSN ?

L'installation doit être réalisée par un installateur agréé. Utilisez un câble H05VV-F. Respectez le schéma de branchement à l'arrière de l'appareil. Veillez à ce que le conducteur de protection soit correctement raccordé. L'encastrement nécessite une ouverture de 560x590 mm, et le four doit être fixé avec les vis fournies.

Quelle est le mode d'emploi pour le premier allumage ?

Avant la première utilisation, faites chauffer le four à vide à 250°C pendant 1 heure pour éliminer les odeurs de neuf. Après refroidissement, nettoyez l'intérieur avec un chiffon humide.

Comment utiliser la fonction pyrolyse ?

Retirez tous les accessoires. Sélectionnez la fonction pyrolyse. La température monte à 500°C environ. La durée est de 2 à 3 heures. Après refroidissement, essuyez les cendres avec un chiffon humide.

Que faire si le four ne chauffe pas ?

Vérifiez que l'appareil est branché et que le disjoncteur n'a pas sauté. Assurez-vous que le mode de cuisson est sélectionné. Si le problème persiste, contactez le service après-vente.

Comment nettoyer la porte du four ?

La vitre amovible peut être retirée pour le nettoyage. Démontez la porte en suivant les instructions, puis lavez les vitres avec du vinaigre blanc ou un nettoyant pour vitres. Évitez les produits abrasifs.

Quels accessoires sont fournis avec le four ?

Le four est livré avec une grille, une lèchefrite et une plaque de cuisson. Ces accessoires sont adaptés aux glissières télescopiques (si présentes) ou aux encoches.

Comment régler l'heure sur le four ?

Appuyez sur la touche 'Minuterie' ou 'Horloge' jusqu'à ce que l'affichage clignote. Utilisez les touches +/- pour régler les heures et minutes. Confirmez en appuyant à nouveau sur la touche.

Le four a un voyant qui clignote, que faire ?

Un voyant clignotant peut indiquer une erreur. Consultez la notice pour le code d'erreur. Si le symbole 'clé' apparaît, le verrouillage enfant est activé. Maintenez la touche 'Verrouillage' enfoncée pendant 3 secondes pour le désactiver.

Puis-je utiliser du papier aluminium dans le four ?

Évitez le contact direct du papier aluminium avec le fond du four car il peut provoquer des surchauffes. Utilisez-le uniquement sur la grille ou la lèchefrite, sans obstruer les fentes d'aération.

Quelle est la capacité du four ?

Le four a une capacité utile de 71 litres, suffisante pour cuire un plat de grande taille ou plusieurs plats simultanément sur différentes hauteurs.

MODE D'EMPLOI B1583WSN NEFF

de MONTAGEANWEISUNG Elektro-Einbauherd
en ASSEMBLY INSTRUCTIONS Electric built-in cooker
fr INSTRUCTIONS DE MONTAGE Cuisinière electrique à encastrer
MONTAGE-AANWIJZING Elektrisch inbouwformuis
it ISTRUZIONI PER IL MONTAGGIO Forno elettrico ad incasso
es INSTRUCCIONES DE MONTAJE Cocina electrica de empotramiento
O△HΓIEΣ TONOOETHΣHΣ
Evtoixiζóμενη ηλεκτρική κουζiva

de

Seite 3-5

en

page 6-8

fr

page 9-11

nl

pagina 12-14

it

pagina 15 - 17

es

pagina 18 - 20

el

2ελiδα 21-23

Notice destinée à l'installateur et au revendeur

Remarques importantes:

Veuillez respecter les indications relatives à la mise au rebut de l'emballage.
Ne pas prendre l'appareil en le saississant par la poignée de la porte du four pour le transporter ou I'insteller.
Attention: les travaux de branchement et de mise en service doivent nécessairement etre confiés a un installateur agreé.
Utiliser un cable H05VV-F pour le raccordement electrique.
□ Absorption de courant nominale, tension nominale et numero de série de l'appareil:

ces informations figurent sur la plaque signalétique de l'appareil située derriere la portedou four, en bas a gauche au niveau de I'arete laterale du four.

La plaque portant le numéro de série se trouve sur la partie latérale droite de l'appareil.
La sécurité electrique de l'appareil n'est garantie que si le conducteur de protection a ete Installe de facon conforme.
Il convient de prévoir une mise hors-circuit lors de l'installation. Utiliser à cette fin des interrupteurs dotés d'un intervalle de coupure de plus de 3 mm, à savoir les interrupteurs coupe-circuit protecteur de ligne, les fusibles et les contacteurs-disjoncteurs.
En cas de réparations, couper le courant et débrancher l'appareil.
Le schéma de branchement se trouve à l'arrière de l'appareil.

Le champ de cuisson et l'appareil doit provenir du même fabricant et etre marqués d'un point de la meme couleur se trouvant sur I'etiquette pour combinaison. La tension du secteur doit etre la meme (v. plaque signaletique).

Gamme de meubles

La cuisine ne peut etre installee sur tous les types de I'ellement prevu a cet effet a condition toutefois que le contreplacage et les garnitures en plastique soient traites avec une colle resistant aux tres haute temperatures (90^) ,le revetement pouvant se deformer ou se detacher le cas echéant.

L'appareil est conforme au type Y conformément aux directives de contrôle portant sur la calorification.

Raccord des excavations

Il convient d'installer la cusinière à encastrer avant de procéder au raccordement des excavations.
Attention: respecter impératifement le schéma de branchement se trouvant sur l'appareil et les instructions de montage lors du raccordement des excavations à la cuisine.
Le fil de terre vert-jaune de l'auge de cuisson encastrable doit etre relié à la vis repérée par le symbole servant à la mise à la terre du four encastrable.
Si le fil de mise à la terre n'est pas correctement branché, vous risquez de vous électrocuter.

Important: les fiches de couleur de l'excavation doivent etre enchées dans les douilles de couleur correspondante de la cuisine.

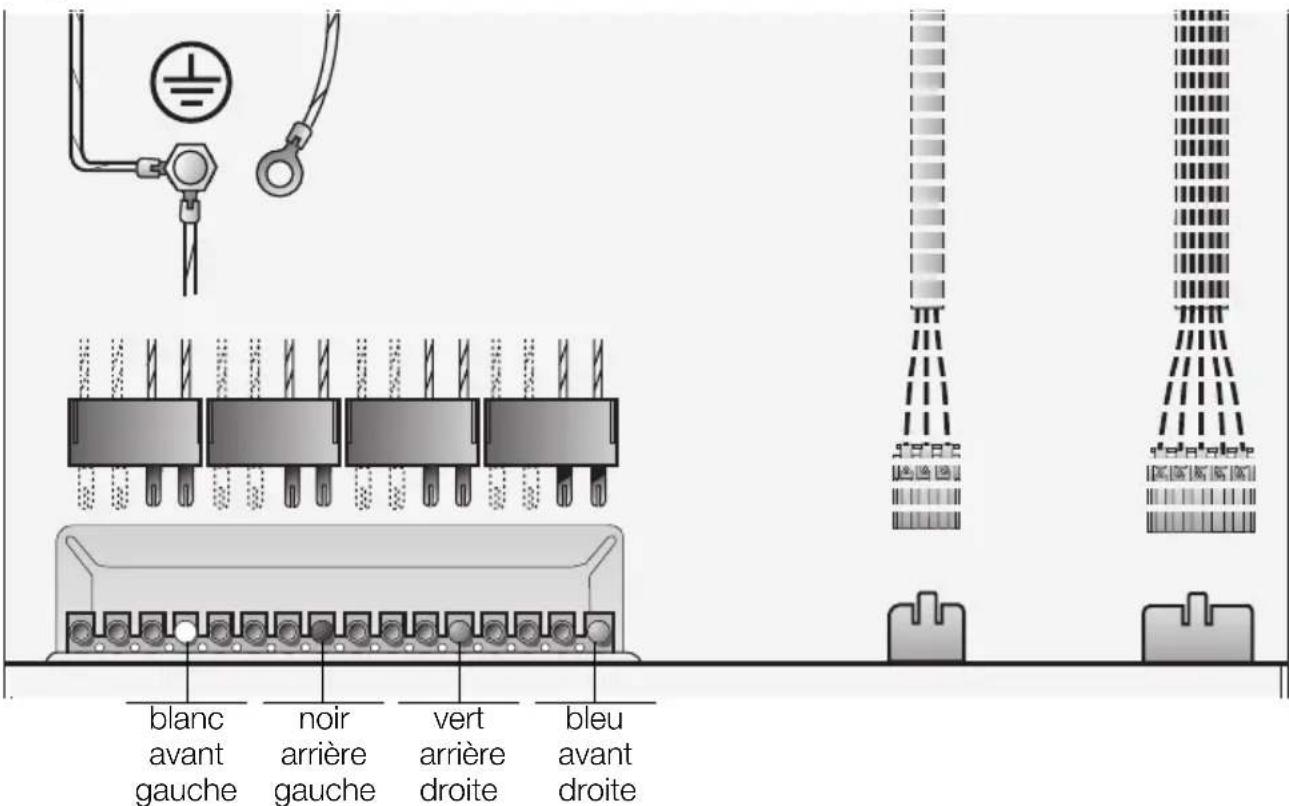

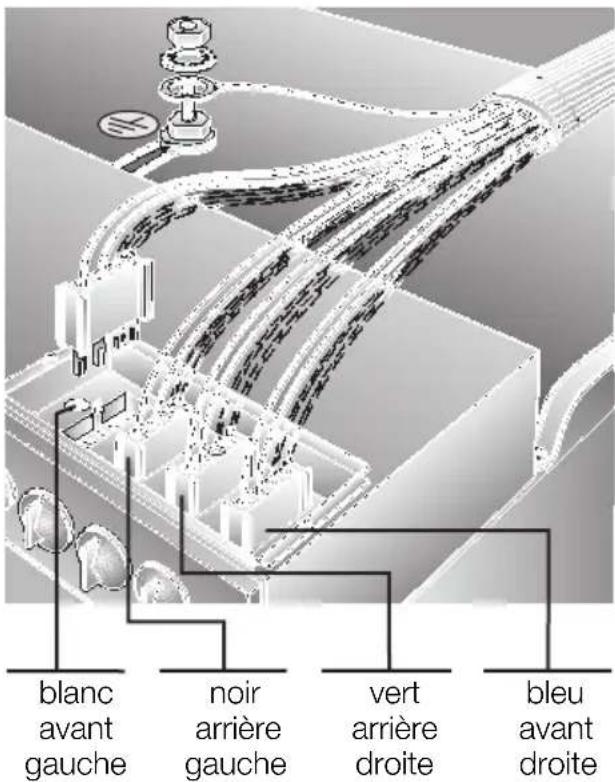

Scheme de branchement de l'excavation à encastrer

Réglette à quatre Blocs:

Réglette à douille de la cuisine:

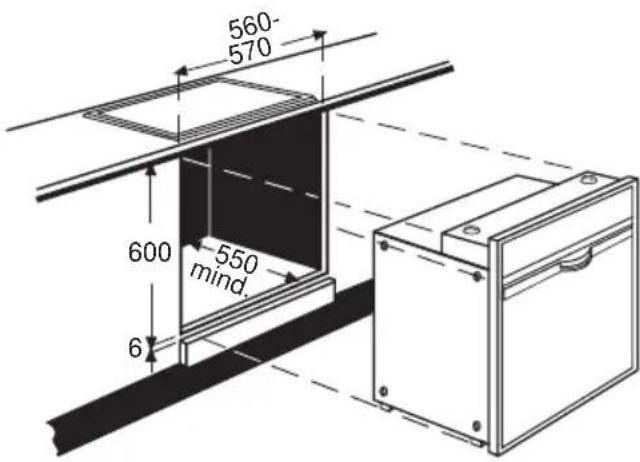

Encastrement de la cuisine:

Attention:seul un des cots de l'appareil peut etre instalé pres d'un élément de cuisine haut ou pret d'un mur.La hauteur du second cote ne doit pas etre supérieure a cette du plan de travail dans lequel est encastrée I'excavation. La distance laterale entre I'excavation et I'ellement de cuisine haut et celles séparant I'arriere de I'appareil du mur doit correspondre aux instructions de montage portant sur I'excavation dans laquelle s'encastre I'appareil.Respecter la catégorie de protection indiquee.

Encastrement:

Faire glisser la cusinière dans l'ouverture de l'élement de cuisine prévu à cet effet et l'ajuster horizontally.

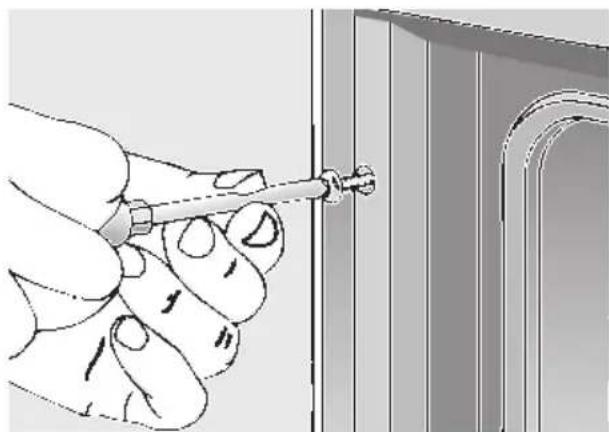

Ouvrir la portedou four et fixer la
cuisiniereaux baguettes laterales de
I'ellement avec une vis pour chaque
baguette(voir ill.).
Incliner legement les deux vis (jointes a
la cusiniere)vers l'extérieur pour
proceder au vissage.
S'assurer que la cuisine est bien encastree horizontally, qu'elle est fixe et que les cotes d'encastrement sont bien respectées.
Dans le cas des apparciels dotés d'une rallonge téléscopique, il convient de veiller à ce que les rails de la rallonge ne puissant bouger.
Pour les apparèils écipés d'un système autonettoyant: veiller à ce que les 0,4 l d'eau versés dans le four ne puissant déborder.
L'appareil encastre de façon conforme doit être recouvert sur tous les cots de façon à eviter tout contact avec les pieces isolées. Les éléments de recouvrement ne peuvent être enlevés qu'avac des outils appropriés.
