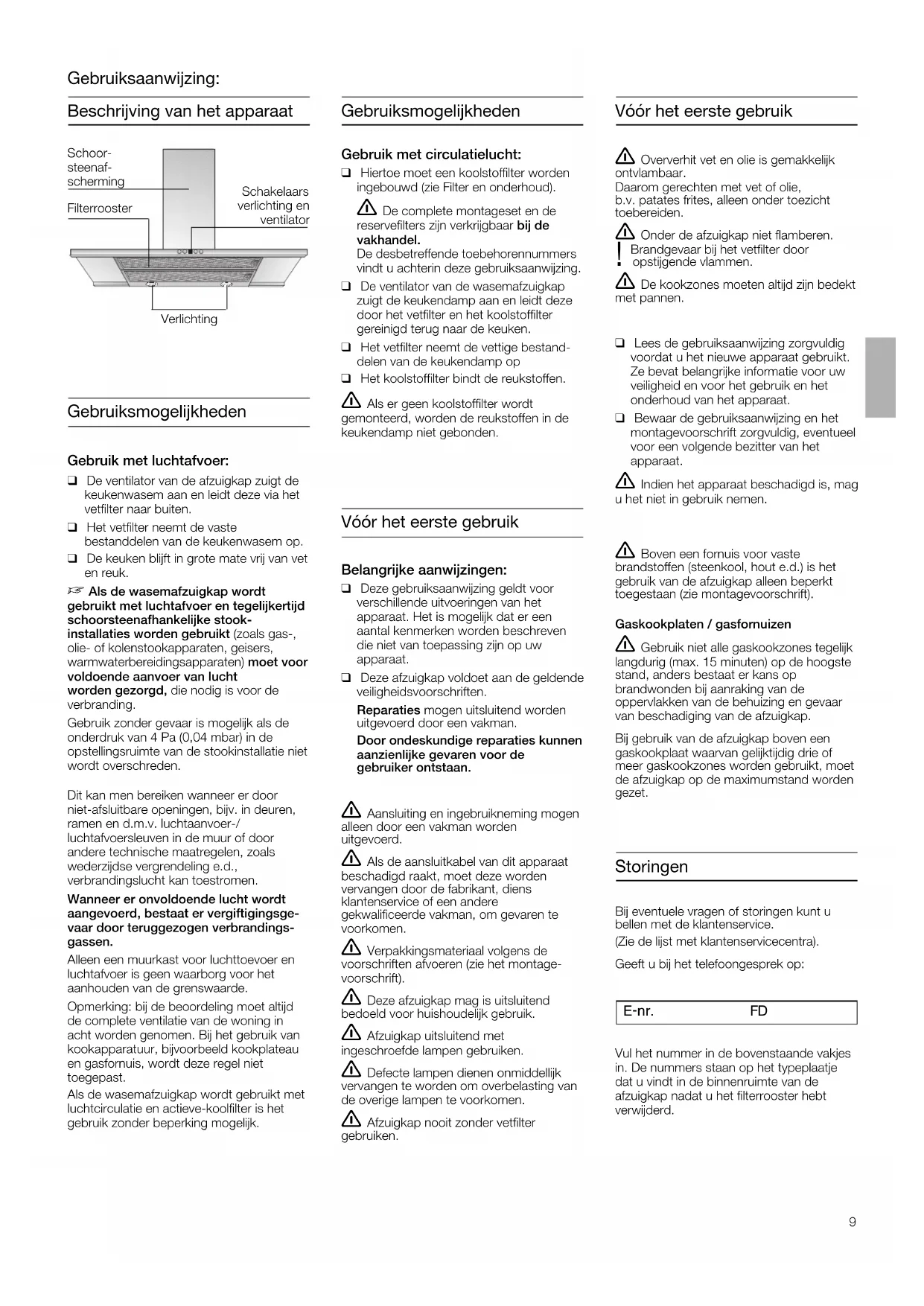

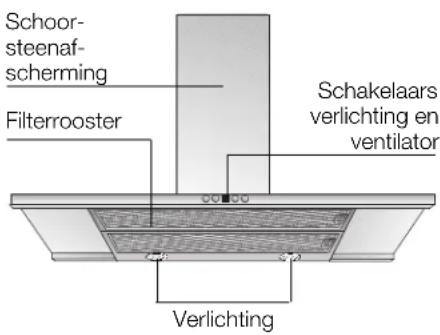

3.Beschrijving van het apparaat Gebruiksmogelijkheden Gebruik met luchtafvoer:q De ventilator van de afzuigkap zuigt dekeukenwasem aan en leidt deze via hetvetfilter naar buiten.q Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.q De keuken blijft in grote mate vrij van veten reuk. Als de wasemafzuigkap wordtgebruikt met luchtafvoer en tegelijkertijdschoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-,olie- of kolenstookapparaten, geisers,warmwaterbereidingsapparaten) moet voorvoldoende aanvoer van luchtworden gezorgd, die nodig is voor de verbranding.Gebruik zonder gevaar is mogelijk als deonderdruk van 4 Pa (0,04 mbar) in deopstellingsruimte van de stookinstallatie nietwordt overschreden. Gebruiksmogelijkheden Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren,ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of doorandere technische maatregelen, zoalswederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.Wanneer er onvoldoende lucht wordtaangevoerd, bestaat er vergiftigingsge-vaar door teruggezogen verbrandings-gassen.Alleen een muurkast voor luchttoevoer enluchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.Opmerking: bij de beoordeling moet altijdde complete ventilatie van de woning inacht worden genomen. Bij het gebruik vankookapparatuur, bijvoorbeeld kookplateauen gasfornuis, wordt deze regel niettoegepast.Als de wasemafzuigkap wordt gebruikt metluchtcirculatie en actieve-koolfilter is hetgebruik zonder beperking mogelijk. Gebruiksaanwijzing: VerlichtingFilterrooster Schoor-steenaf-schermingSchakelaarsverlichting enventilator

Storingen Bij eventuele vragen of storingen kunt u bellen met de klantenservice. (Zie de lijst met klantenservicecentra).Geeft u bij het telefoongesprek op: E-nr. FD Vul het nummer in de bovenstaande vakjesin. De nummers staan op het typeplaatjedat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd. Vóór het eerste gebruik Vóór het eerste gebruik Belangrijke aanwijzingen:q Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschrevendie niet van toepassing zijn op uw apparaat.q Deze afzuigkap voldoet aan de geldendeveiligheidsvoorschriften.Reparaties mogen uitsluitend wordenuitgevoerd door een vakman.Door ondeskundige reparaties kunnenaanzienlijke gevaren voor de gebruiker ontstaan.q Lees de gebruiksaanwijzing zorgvuldigvoordat u het nieuwe apparaat gebruikt.Ze bevat belangrijke informatie voor uwveiligheid en voor het gebruik en hetonderhoud van het apparaat.q Bewaar de gebruiksaanwijzing en hetmontagevoorschrift zorgvuldig, eventueelvoor een volgende bezitter van het apparaat. 몇 Indien het apparaat beschadigd is, mag u het niet in gebruik nemen. 몇 Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is hetgebruik van de afzuigkap alleen beperkttoegestaan (zie montagevoorschrift).Gaskookplaten / gasfornuizen 몇 Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogstestand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaarvan beschadiging van de afzuigkap.Bij gebruik van de afzuigkap boven eengaskookplaat waarvan gelijktijdig drie ofmeer gaskookzones worden gebruikt, moetde afzuigkap op de maximumstand wordengezet. 몇 Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd. 몇 Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren tevoorkomen. 몇 Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift). 몇 Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik. 몇 Afzuigkap uitsluitend met ingeschroefde lampen gebruiken. 몇 Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting vande overige lampen te voorkomen. 몇 Afzuigkap nooit zonder vetfilter gebruiken.Gebruik met circulatielucht:q Hiertoe moet een koolstoffilter wordeningebouwd (zie Filter en onderhoud). 몇 De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel.De desbetreffende toebehorennummersvindt u achterin deze gebruiksaanwijzing.q De ventilator van de wasemafzuigkapzuigt de keukendamp aan en leidt dezedoor het vetfilter en het koolstoffilter gereinigd terug naar de keuken.q Het vetfilter neemt de vettige bestand-delen van de keukendamp opq Het koolstoffilter bindt de reukstoffen. 몇 Als er geen koolstoffilter wordt gemonteerd, worden de reukstoffen in dekeukendamp niet gebonden. 몇 Oververhit vet en olie is gemakkelijk ontvlambaar.Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht toebereiden. 몇 Onder de afzuigkap niet flamberen. Brandgevaar bij het vetfilter door ! opstijgende vlammen. 몇 De kookzones moeten altijd zijn bedekt met pannen.10 몇 De keukenwasem wordt op de doeltreffendste manier verwijderd door:q Inschakelen van de afzuigkapbij het begin van het koken.q Uitschakelen van de afzuigkappas enkele minuten na het einde van hetkoken. Bedienen van de wasemafzuig kap Ventilator inschakelen:q Druk op de toets +.Gewenste ventilatorstand instellen:q Druk op de toets +.De ventilator wordt een stand hogeringesteld.q Druk op de toets –.De ventilator wordt een stand lager ingesteld.Ventilator uitschakelen:q Druk op de toets 0. Of: q Druk op de toets – een aantal keren intotdat de ventilator wordt uitgeschakeld.Intensieve stand:Met de intensieve stand wordt het hoogstevermogen bereikt. Dit is voor korte tijdnodig.q Druk op de toets + een aantal keren intotdat de aanduiding gaat branden.q Als de intensieve stand niet met de handwordt uitgeschakeld, wordt de ventilatorna 10 minuten automatisch naar stand teruggeschakeld.Verlichting:q De verlichting kan op elk moment worden gebruikt, ook als de ventilator isuitgeschakeld.Ventilator uitLichtaan / uit

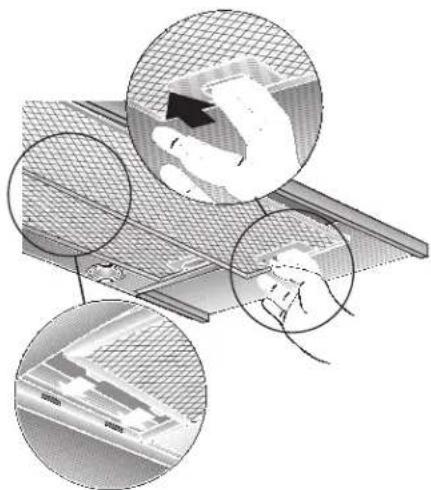

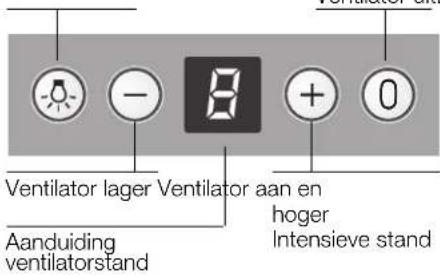

Ventilator lager Ventilator aan enhogerIntensieve standAanduiding ventilatorstand Filter en onderhoud Vetfilters: Voor de opname van de vettige bestanddelen van de keukenwasemworden metalen vetfilters gebruikt.De filtermatten bestaan uit onbrandbaarmateriaal.Let op:Bij toenemende verzadiging met vethoudende resten neemt de ontvlam-baarheid toe en kan de werking van dewasemafzuigkap nadelig worden beïnvloed.Belangrijk:Het op tijd reinigen van de metalen vetfiltersvoorkomt brandgevaar dat kan ontstaandoor ophoping van warmte tijdens hetfrituren of braden.Reiniging van de metalen vetfilters:q Bij normaal bedrijf (dagelijks 1 tot 2 uur)moet de metalen vetfilter 1 x per maandworden gereinigd.q De filters kunnen worden gereinigd in devaatwasmachine. Daarbij is een lichteverkleuring mogelijk.Belangrijk:Zeer verzadigde vetfilters niet samen metvaatwerk reinigen.q Als de filters met de hand worden gereinigd, moeten deze eerst in een heetsopje worden gezet om het vuil los teweken.Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.Daarna afborstelen, goed schoon-spoelen en laten afdruipen.Metalen vetfilters verwijderen en aanbrengen:Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.1. Druk de blokkering van de vetfilters in derichting van de pijl in en klap de vetfiltersnaar beneden.Houd hierbij uw andere hand onder devetfilters.2. Reinig de vetfilters.3. Breng de gereinigde vetfilters weer aan. Koolstoffilter: Voor het opnemen van de reukstoffen alsde afzuigkap werkt met luchtcirculatie.Let op:Bij toenemende verzadiging met vethoudende resten neemt de ontvlam-baarheid toe en kan de werking van dewasemafzuigkap nadelig worden beïnvloed.Belangrijk:Door het koolstoffilter op tijd te vervangen,voorkomt u brandgevaar dat kan ontstaandoor opeenhoping van warmte tijdens hetfrituren of braden.3. Bevestig de voorste lip.4. Breng de vetfilters aan (zie Metalen vetfilters verwijderen en aanbrengen).Vervangen van het actieve-koolfilter:q Bij normaal gebruik (dagelijks 1 tot 2 uur)moeten de filters met actieve kool ongeveer 1x per jaar worden vervangen.q Het actieve-koolfilter is verkrijgbaar in devakhandel (zie Extra toebehoren).q Gebruik alleen originele filters.Daardoor wordt een optimale werkinggewaarborgd.Afvoer van het oude actieve-koolfilter:q Actieve-koolfilters bevatten geen schadelijke stoffen. Ze kunnen daarombijvoorbeeld met het huisvuil wordenafgevoerd.Monteren en demonteren:Attentie: De halogeenlampen moeten uitgeschakeld en afgekoeld zijn.1. Verwijder de vetfilters (zie Metalen vetfilters verwijderen en aanbrengen).2. Breng het actieve-koolfilter aan.11 Reiniging en onderhoud Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen. 몇 De wasemafzuigkap niet reinigen met schuursponsjes of met zand-, soda-, zuur- of chloorhoudende schoonmaakmiddelen! q Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten. q Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek. q Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand. q Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan. Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken. 몇 De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek. Geen edelstaalreiniger gebruiken voor de bedieningstoetsen. Edelstalen oppervlakken: q Gebruik een milde, niet-schurende edelstaalreiniger. q Reinig alleen in de slijprichting. q Wij adviseren onze edelstaalreiniger nr. 461731. Het besteladres vindt u in het bijgevoegde serviceboekje. Aluminiumgelikte en kunststof oppervlakken: q Geen droge doeken gebruiken. q Gebruik een mild glasreinigingsmiddel. q Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. Neem de garantievoorwaarden in het bijgevoegde serviceboekje in acht.

4. Breng de lampenring weer aan.

5. Herstel de stroomtoevoer door de

stekker in het stopcontact te steken of de zekering in te schakelen. N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt. Lamp vervangen

1. Schakel de wasemafzuigkap uit en maak

het apparaat stroomloos door de stekker uit het stopcontact te trekken of de zekering uit te schakelen. 몇 De halogeengloeilampen worden zeer heet tijdens het gebruik. Ook nadat ze zijn uitgeschakeld bestaat er nog enige tijd verbrandingsgevaar.

2. Verwijder de lampenring met behulp van

een schroevendraaier of iets dergelijks.

3. Vervang de halogeengloeilamp (gewone

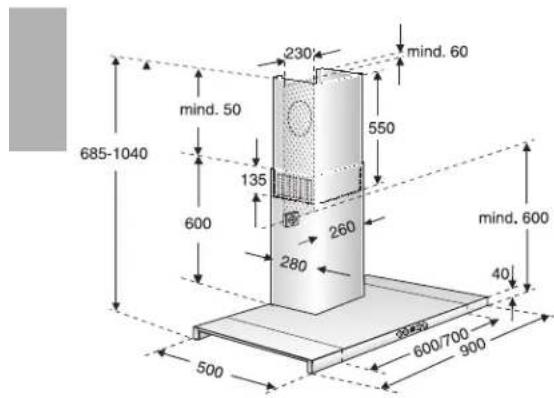

halogeengloeilamp, 12 V, max. 20 watt, voetje G4). Let op: plugfitting. Gebruik een schone doek om de gloeilampen vast te pakken. Belangrijke voorschriften Montagevoorschrift: Extra voorschriften bij gaskook- apparatuur: 몇 Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen. 몇 De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen. 몇 Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm. 몇 Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 650 mm, afb. 1. 몇 Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert. 몇 Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu- vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren. 몇 De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht- circulatie. 몇 De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen. 몇 Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 550 mm, afb. 1. 몇 Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus. 몇 Hoe kleiner de afstand tussen wase- mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.12 Voor de montage Afzuigkap met luchtafvoer De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld. Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd. Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergas- schoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook- installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding. Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden. Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen. Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsge- vaar door teruggezogen verbrandings- gassen.

Optimaal vermogen van de wasem- afzuigkap:

Korte, gladde luchtafvoerpijp.

Zo min mogelijk bochten.

Zo groot mogelijke buisdiameter en grote bochten. Gebruik van lange, ruwe luchtafvoer- buizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden. 몇 De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

Ronde buizen: wij adviseren een inwendige diameter van 150 mm, echter minstens 120 mm.

Platte kanalen moeten een gelijk- waardige inwendige diameter als ronde buizen hebben. Ze dienen geen scherpe bochten te hebben. l 120 mm ca. 113 cm

Bij afwijkende buisdiameters: dichtstrips gebruiken.

Bij gebruik van de wasemafzuigkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd. Gebruik met circulatielucht q Met een koolstoffilter, indien gebruik met afvoerlucht niet mogelijk is. Aansluiting luchtafvoerpijp l 150 mm:

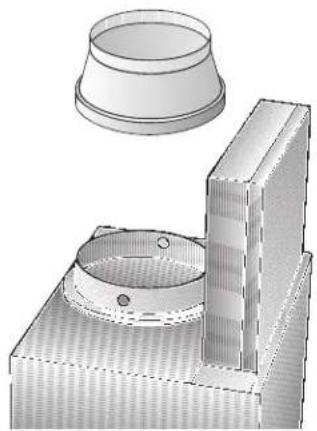

Luchtafvoerpijp rechtstreeks aan de luchtaansluiting bevestigen. Aansluiting luchtafvoerpijp l 120 mm: q Verloopstuk rechtstreeks aan de luchtaansluiting bevestigen. 몇 De complete montageset is ver- krijgbaar bij de vakhandel. De desbetreffende toebehorennum- mers vindt u achte- rin deze gebruiksa- anwijzing. q Luchtafvoerbuis bevestigen aan het verloopstuk. Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde. Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast. Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk. Als de afvoerlucht door de buitenmuur wordt geleid, moet een telescoop-muur- kast worden gebruikt. Gewicht in kg: Constructiewijzigingen in het kader van technische verbeteringen voorbehouden. Luchtavoer Luchtcirculatie 19,218,760 cm 19,819,370 cm 20,920,490 cm Voorbereiden van de muur

De muur moet vlak en loodrecht zijn.

Pluggen moet stevig kunnen worden bevestigd.13 Elektrische aansluiting De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voor- schriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien mogelijk vlak achter de schoorsteenaf- scherming worden aangebracht.

Het geaarde stopcontact moet via een eigen stroomkring zijn aangesloten.

Indien het geaarde stopcontact na montage van de afzuigkap niet meer toegankelijk is, moet een scheidings- voorziening worden aangebracht, zoals bij een vaste aansluiting. Als vaste aansluiting nodig is: De wasemafzuigkap mag uitsluitend door een erkende installateur worden aangesloten. In de installatie moet een scheidingsvoor- ziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars. 몇 Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen. Deze wasemafzuigkap voldoet aan de EG- bepalingen voor radio-ontstoring. Elektrische gegevens: staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het filterframe wordt afgenomen. 몇 Bij reparaties moet de wasemafzuig- kap altijd stroomloos worden gemaakt. Lengte van de aansluitkabel: 1,30 m. Inbouwen De wasemafzuigkap is voorzien voor montage aan de keukenmuur.

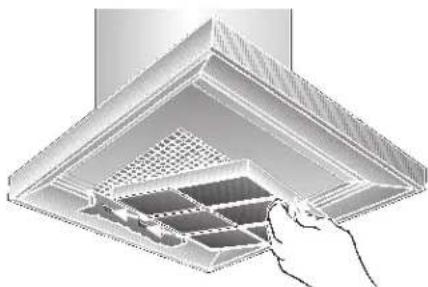

1. Vetfilter verwijderen

(zie de gebruiksaanwijzing).

2. Van het plafond tot aan de onderkant

van de wasemafzuigkap een middellijn op de muur aftekenen.

3. Met behulp van het sjabloon plaatsen

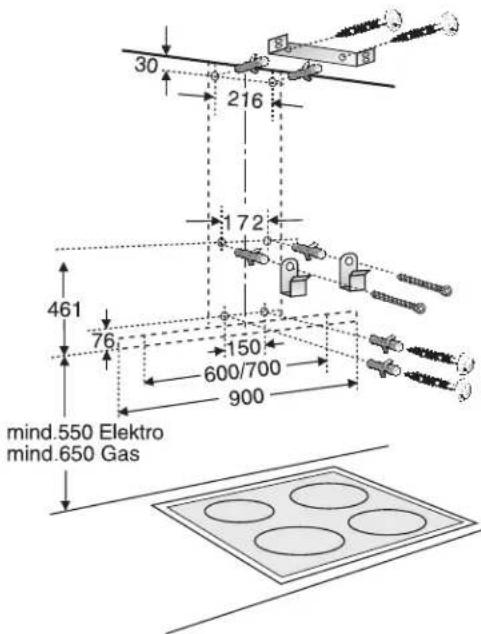

voor de schroeven op de muur aftekenen en de omtrek aftekenen om het ophangen te vergemakkelijken. 몇 Minimumafstand in acht nemen van 550 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van 650 mm tussen wasemafzuigkap en branders van gasfornuis. De onderste rand van het sjabloon duidt de onderste rand van de wasemafzuigkap aan.

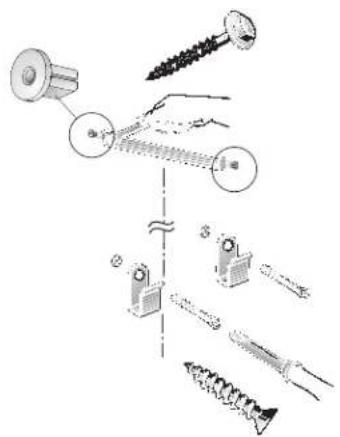

4. 4 gaten voor de wasemafzuigkap en

twee gaten voor de afscherming van de schoorsteen l 8 mm boren en pluggen volledig in de muur duwen.

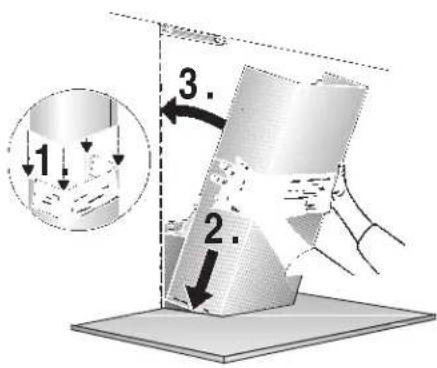

7. De wasemafzuigkap ophangen.

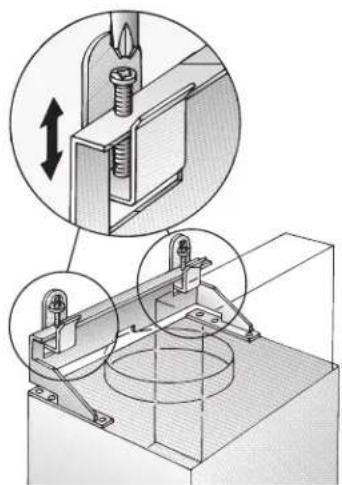

Met de instelschroeven de juiste hoogte en horizontale positie bepalen. Opmerking: let op eventueel te monteren extra toebehoren.

5. Klik de twee meegeleverde

afstandhouders vast in de bevestigingshaak voor het schoor- steenafschermstuk.

6. De bovenste en de twee onderste

bevestigingshaken vastschroeven.

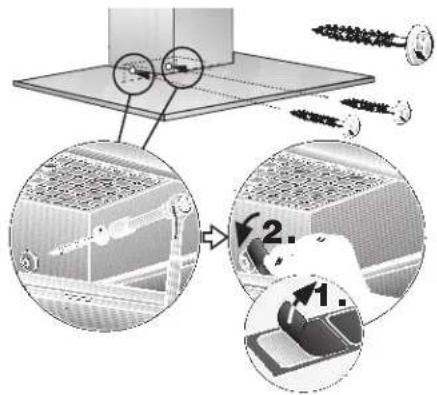

08. De onderste schroeven

(zeskantschroeven) vastdraaien.

09. Plak beschermfolie over de gaten van

de 2 onderste bevestigingsschroeven in het veiligheidsrooster.

schoorsteenafschermstukken verwijderen. 몇 Voorkom beschadiging van de kwetsbare edelstalen oppervlakken.

13. Het bovenste schoorsteenafschermstuk

(sleuven naar onderen) in het onderste schoorsteenafschermstuk schuiven. 몇 Voorkom beschadiging bij het in elkaar schuiven door bijvoorbeeld het montagesjabloon ter bescherming over de rand van de onderste schoorsteenaf- scherming te leggen.

schuin in het glasscherm plaatsen en naar achteren draaien.

15. Het bovenste schoorsteenafscherm-

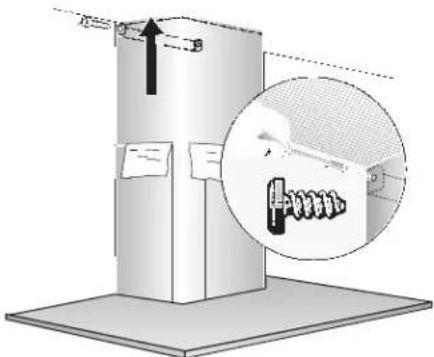

stuk voorzichtig bovenwaarts uittrekken en met 2 schroeven zijdelings vast- schroeven op de bevestigingshaak.

16. Vetfilter weer aanbrengen (zie de

gebruiksaanwijzing).
