Guasti In caso di eventuali chiarimenti o di guasti,rivolgersi al servizio assistenza clienti. (Vedi elenco dei centri di assistenza).In caso di chiamata, indicare i dati seguenti: E-Nr. FD Riportare nello specchietto qui sopra questidati. Essi si trovano nella targhetta d'identificazione, dopo avere tolto la grigliadel filtro, nel vano interno della cappa aspirante. Precede la prima utilizzazione Precede la prima utilizzazione Primo impiego:q Questo libretto di istruzioni per l'usoè previsto per più versioni dell'apparecchio. É possibile che sianodescritti singoli particolari della dotazio-ne, che non riguardano il Vostro appa-recchio.q Questa cappa aspirante è conforme allepertinenti norme di sicurezza.Le riparazioni devono essere eseguitesolo da personale specializzato.Le riparazioni non eseguite a regola d'arte possono causare pericoli graviper l'utilizzatore. 몇 É consentito solo limitatamente (vedi capitolo "Istruzioni per il montaggio") l'usodella cappa aspirante su focolari per combustibili solidi (carbone, legna e simili).Piani di cottura a gas / Fornelli a gas 몇 Non usare tutti i fornelli contemporaneamente al massimo caricotermico per un periodo prolungato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superficie dell’involucro o pericolo di dannialla cappa aspirante. Nell’uso della cappaaspirante sopra un piano di cottura a gas, incaso d’utilizzazione contemporanea di tre opiù fornelli a gas, la cappa aspirante devefunzionare alla massima potenza d’aspirazione.q Prima di usare il nuovo apparecchio, leg-gete attentamente le istruzioni per l'uso.Esse contengono informazioni importantiper la Vostra sicurezza, e anche per l'usoe la manutenzione dell'apparecchio.q Conservate bene il libretto delle istruzioniper l'uso e il montaggio, per un eventualesuccessivo proprietario. 몇 Se l'apparecchio è danneggiato, non dovete metterlo in funzione. 몇 L'allacciamento e la messa in funzione devono essere eseguiti solo da un tecnico. 몇 Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitarepericoli deve essere sostituito dalla casaproduttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata. 몇 Smaltire il materiale d'imballaggio secondo le norme (vedi capitolo "Istruzioniper il montaggio"). 몇 Questa cappa aspirante è destinata solo all’uso domestico. 몇 Usare la cappa aspirante solo con le lampadine avvitate. 몇 Le lampadine fulminate dovrebbero essere sostituite subito, per evitare unsovraccarico sulle altre lampadine. 몇 Non usare mai la cappa aspirante senza filtro grassi.. Descrizione dell'apparecchio Modi di funzionamento Funzionamento a scarico d'aria:q Il ventilatore della cappa aspirante aspirai vapori di cottura e li invia all'apertoattraverso il filtro antigrasso.q Il filtro antigrasso trattiene i componentigrassi dei vapori di cottura.q La cucina resta completamente libera dagrasso e odori. Per il funzionamento a scarico d'ariadella cappa aspirante, con contempora-neo funzionamento di combustionidipendenti dal camino (come p. es. appa-recchi di riscaldamento a gas, olio combu-stibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni)è necessario provvedere ad una sufficiente alimentazione dell'aria, che ènecessaria al focolare per la combustione.Un funzionamento senza pericolo è possibile, se nel locale d'installazione delfocolare non viene superata la depressionedi 4 Pa (0,04 mbar). Modi di funzionamento È possibile conseguire ciò quando l'aria perla combustione può continuare ad affluireattraverso aperture non chiudibili, per es. indi porte, finestre ed in combinazione concassette murali per l'alimentazione/espulsione dell'aria o con altre misure tecniche, come interdizione reciproca esimili.Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gascombusti.Un cassetta murale di alimentazione/scarico dell'aria da sola non garantisce ilrispetto del valore limite.Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchidi cottura, p. es. piano di cottura e cucina a gas. Se la cappa aspirante viene usata infunzionamento a ricircolo d'aria - con filtro acarbone attivo -, quest'uso è consentitosenza limitazioni. Istruzioni per l’uso: illuminazione Grille du filtrerivestimentocaminointerruttoreluce/ventilatoreFunzionamento a ricircolo d'aria:q A questo scopo è necessario montareun filtro a carbone attivo (vedi capitolo"Filtri e manutenzione"). 몇 Potete acquistare presso il fornitore specializzato il set di montaggio completo ed il filtro di ricambio.Trovate i relativi numeri degli accessori alla fine di queste istruzioni per l'uso.q Il ventilatore della cappa aspirante aspirai vapori di cottura, li invia attraverso il filtro grassi ed il filtro a carbone attivo e liimmette di nuovo depurati nella cucina.q Il filtro grassi trattiene i componenti grassi dei vapori di cottura.q Il filtro a carbone attivo fissa gli odori. 몇 Se non si monta un filtro a carbone attivo, non possono essere fissati gli odoridei vapori di cottura. 몇 Grassi e olio surriscaldati possono infiammarsi facilmente.Cucinare perciò pietanze con grassi oppurecon olio, p. es. le patatine fritte, solo sottocontrollo. 몇 Non fiammeggiare pietanze sotto la cappa aspirante.Pericolo d'incendio del filtro grassi ! se raggiunto delle fiamme. 몇 I fornelli devono essere sempre coperti con pentole.22 Smontaggio e montaggio dei filtri metallici per grassi:Attenzione: le lampadine alogene devonoessere spente e raffreddate.1. Premere il dispositivo di arresto dei filtriper grassi nel senso della freccia, ruotarein basso e togliere i filtri.Ciò facendo afferrare con l'altra mano dasotto i filtri per grassi.2. Pulire i filtri per grassi.3. Inserire di nuovo i filtri per grassi. Filtro a carbone attivo: Per fissare gli odori nel funzionamento aricircolo d'aria.Attenzione:A causa della progressiva saturazione conresidui grassi, l'infiammabilità aumenta, e ilfunzionamento della cappa aspirante puòessere pregiudicato.Importante:Mediante tempestiva sostituzione del filtro acarbone attivo, si previene il pericolo d’incendio, che può insorgere a causa diaccumulo di calore durante la preparazionedi fritture o arrosti. 3. Innestare la linguetta avanti.4. Montare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri metallici per grassi").Cambio del filtro a carbone attivo:q Nel caso di servizio normale (da 1 a 2ore al giorno), i filtri a carbone attivodevono essere sostituiti circa 1 voltaall'anno.q Il filtro a carbone attivo è in vendita nelcommercio specializzato (vedi capitolo"Accessori speciali").q Usare solo filtri originali.Così si assicura il funzionamento ottimale.Smaltimento del filtro a carbone attivousato:q I filtri a carbone attivo non contengonosostanze inquinanti. Essi possono esserep. es. smaltiti come rifiuti comuni.Montaggio e smontaggio:Attenzione: le lampadine alogene devonoessere spente e raffreddate.1. Smontare i filtri per grassi (vedi "Smontaggio e montaggio dei filtri metallici per grassi").2. Inserire il filtro a carbone attivo.spegnere ilventilatore luce accendere / spegnere

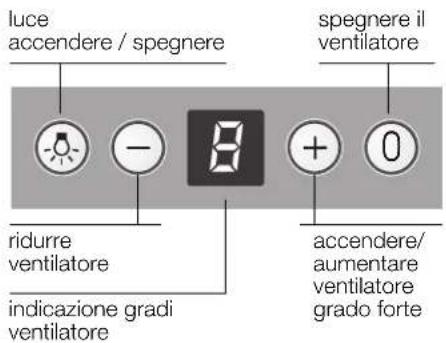

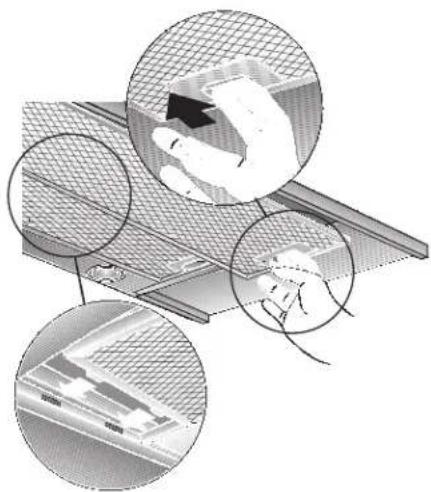

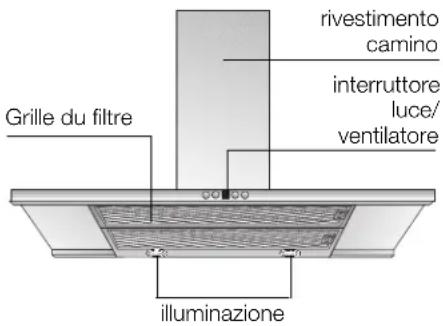

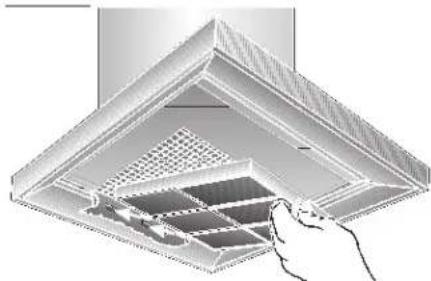

ridurre ventilatoreaccendere/aumentare ventilatoregrado forteindicazione gradi ventilatore Uso della cappa aspirante Filtri e manutenzione Filtro per grassi: Per trattenere i componenti grassi deivapori di cottura si utilizzano filtri metallici per grassi.Le stuoie filtro sono costituite da materialeininfiammabile.Attenzione:A causa della progressiva saturazione conresidui grassi, l'infiammabilità aumenta, e ilfunzionamento della cappa aspirante puòessere pregiudicato.Importante:Pulendo tempestivamente i filtri metallici pergrassi, si previene il pericolo d'incendio, chepuò essere causato da un'accumulo dicalore durante la frittura o l'arrosto.Pulizia dei filtri metallici per grassi:q Con un uso normale (1 – 2 ore al giorno)il filtro metallico per i grassi deve esserelavati 1 volta al mese.q Il lavaggio può essere eseguito nellalavastoviglie. Nel lavaggio è possibile unalieve alterazione di colore.Importante:non lavare i filtri metallici per grassi moltosporchi insieme alle stoviglie.q Per il lavaggio a mano, fare ammorbidirei filtri per grassi per più ore in una soluzione di lavaggio bollente.Non usare detergenti corrosivi, acidi oalcalini.Poi spazzolare, sciacquare bene conacqua pulita e fare sgocciolare. 몇 Per eliminare nel modo più efficace i vapori di cottura:q Accendere la cappa aspiranteall'inizio della cottura.q Spegnere la cappa aspirantesolo alcuni minuti dopo la fine della cottura.Accendere il ventilatore:q Premere il tasto +.Regolare il grado di aspirazione desiderato:q Premere il tasto +.Aumento di un grado.q Premere il tasto –.Riduzione di un grado.Spegnere il ventilatore:q Premere il tasto 0.Oppure:q Premere il tasto – finché il ventilatore sispegne.Grado forte:con il grado forte si raggiunge la massima potenza. Questa ènecessaria per brevetempo.q Premere il tasto + più volte, finché noncompare l'indicazione ç.q Se il grado forte non viene disinseritomanualmente, dopo 10 minuti il ventilatore riduce automaticamente algrado }.Illuminazione:q L'illuminazione può essere usata sempre, anche quando il ventilatore èescluso.23 Pulizia e manutenzione Togliere corrente alla cappa aspirante estraendo la spina di alimentazione, oppure togliendo il fusibile. 몇 Non pulire la cappa aspirante con spugne dure e prodotti per pulizia contenenti sabbia, soda, acido o cloro! q Per pulire la cappa aspirante usare una soluzione di acqua e detersivo ben calda, oppure un detergente per vetri delicato. q Non rimovete lo sporco secco aderente graffiandolo, ma ammorbiditelo con un panno umido. q Quando si lavano i filtri per grassi, pulire anche i depositi di grasso sulle parti accessibili della carcassa. Con ciò si previene un pericolo d'incendio e si assicura il funzionamento ottimale. q Avvertenza: non usare alcool (spirito) sulle superfici di plastica. Si potrebbero formare zone opache. Attenzione! Arieggiare sufficientemente la cucina, non usare fiamme libere. 몇 Pulire i tasti di comando solo con una soluzione di acqua e detersivo delicato e con un panno morbido, umido. Per i tasti di comando non usare pulitori per acciaio inox. Superfici in acciaio inox: q Usare un detergente per acciaio inox delicato, non abrasivo. q Pulire strofinando solo nel senso della lucidatura. q Consigliamo il nostro pulitore per acciaio inox N° 461731. Indirizzo di ordinazione, vedi accluso opuscolo di service. Superfici di alluminio, vernice e plastica: q Non usare panni asciutti. q Usare un detergente delicato per vetri. q Non usare detergenti corrosivi, acidi o alcalini. Osservare le norme di garanzia nell’accluso libretto di manutenzione.

4. Inserire di nuovo l'anello della lampada.

5. Ripristinare l'alimentazione elettrica

inserendo di nuovo la spina di alimentazione o il fusibile. Avvertenza: se l'illuminazione non funzionasse controllare se le lampadine sono inserite correttamente. Cambio delle lampade

1. Spegnere la cappa aspirante e togliere

corrente sfilando la spina di alimenta- zione, oppure togliendo il fusibile. 몇 Le lampadine alogene accese si surriscaldano. Anche alcuni minuti dopo averle spente vi è pericolo di scottature.

2. Staccare l'anello della lampada con un

cacciavite o simile.

3. Sostituire la lampadina alogena

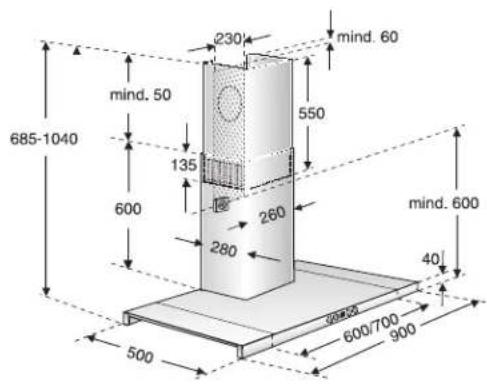

(lampadina alogena commerciale, 12 Volt, max. 20 Watt, attacco G4). Attenzione: portalampada. Per afferrare la lampadina usare un panno pulito. Avvertenze importanti Istruzioni per il montaggio: Avvertenze supplementari per apparecchi di cottura a gas: 몇 Nel montaggio dei fornelli a gas devono essere osservate le pertinenti norme di legge nazionali (per es. in Germania: Regole Tecniche per Installazioni a Gas TRGI). 몇 É indispensabile osservare le norme di montaggio in vigore e le istruzioni per il montaggio della casa produttrice degli apparecchi a gas. 몇 É consentito il montaggio della cappa aspirante con un solo lato accanto ad un mobile alto oppure ad un muro alto. Distanza min. 50 mm. 몇 Distanza minima per fornelli a gas fra bordo superiore della griglia d’appoggio pentole e bordo inferiore della cappa aspirante: 650 mm, fig. 1. 몇 Gli apparecchi dismessi non sono rifiuti senza valore. Attraverso lo smaltimento ecologico possono essere recuperati materiali pregiati. Rendere inservibile l'apparecchio dismesso prima di rottamarlo. 몇 L'imballaggio ha protetto il Vostro nuovo apparecchio nel trasporto fino a Voi. Tutti i materiali utilizzati sono compatibili con l'ambiente e riciclabili. Siete pregati di collaborare, smaltendo l'imballaggio in modo ecologicamente corretto. Informatevi sulle attuali possibilità di smaltimento presso il Vostro rivenditore specializzato, oppure presso la Vostra amministrazione comunale. 몇 La cappa aspirante può essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria. 몇 Montare la cappa aspirante sempre centrata sopra il piano di cottura. 몇 Distanza minima fra fornelli elettrici e bordo inferiore della cappa aspirante: 550 mm, fig. 1. 몇 Sopra ad un focolare per combustibili solidi, dal quale può derivare un pericolo d'incendio (p. es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali. Questa limitazione non è valida per le cucine a gas e per i piani di cottura a gas. 몇 Quanto minore è la distanza tra la cappa aspirante ed i fornelli, tanto maggiore è la possibilità che nella parte inferiore della cappa aspirante possano condensarsi gocce a causa del vapore acqueo che sale.24 Collegamento del tubo di scarico l 150 mm:

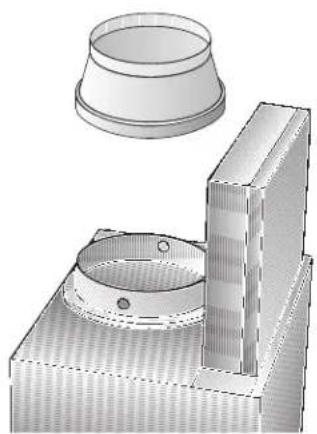

fissare il tubo di scarico direttamente al manicotto dell'aria. Collegamento del tubo di scarico l 120 mm: q Fissare il manicotto di riduzione direttamente sul manicotto dell’aria. Rendimento ottimale della cappa aspirante:

Tubo di scarico corto, liscio.

Il minor numero possibile di gomiti di tubo.

Diametri di tubo possibilmente grandi e gomiti grandi. L'impiego di lunghi tubi di espulsione ruvidi, di più gomiti di tubo o di diametri piccoli causa una difformità dall'indice di ricambio aria ottimale e contemporaneamente un aumento del rumore. 몇 Il produttore delle cappe aspiranti non concede garanzia per reclami che sono da attribuire alla progettazione ed all’esecuzione del percorso dei tubi.

Tubi tondi: Consigliamo un diametro interno di 150 mm, e comunque min. 120 mm.

I canali a sezione quadra devono avere una sezione trasversale interna equivalente a quella dei tubi tondi. Essi non dovrebbero presentare forti deviazioni. l 120 mm ca. 113 cm

Nel caso di diametri di tubo diversi: applicare il nastro di tenuta.

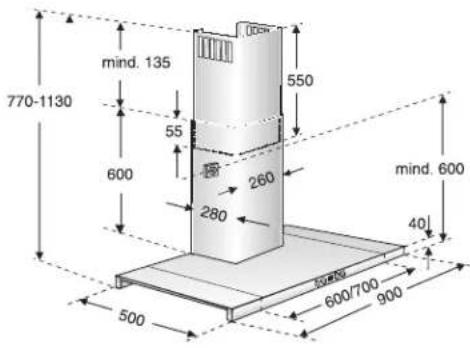

Nel funzionamento a scarico d'aria provvedere ad una sufficiente alimentazione dell'aria. Funzionamento a ricircolo d'aria q Con filtro a carbone attivo, se non è disponibile nessun'altra possibilità per il funzionamento a scarico d'aria. 몇 Potete acquistare presso il fornitore specializzato il set di montaggio completo. Trovate i relativi numeri degli acces- sori alla fine di queste istruzioni per l'uso. q Fissare il tubo di scarico dell'aria al manicotto di riduzione. Prima del montaggio Funzionamento a scarico d'aria L'aria di scarico viene condotta verso l'alto, attraverso un pozzo di ventilazione, oppure direttamente all'aperto, attraverso la parete esterna.

É vietato immettere l'aria di scarico in un camino per il fumo o in un camino per i gas di scarico funzionanti, oppure in un pozzo, che serve al deflusso dell'aria di locali, nei quali sono installati focolari. Nell'espulsione d'aria devono essere osservate le norme amministrative e legali (per es. regolamenti edilizi nazionali). Nel caso di scarico dell'aria in camini per il fumo o in camini per i gas di scarico non funzionanti, è necessario ottenere l'autorizzazione dell'autorità competente.

Per il funzionamento a scarico d'aria della cappa aspirante, con contempora- neo funzionamento di combustioni dipendenti dal camino (come p. es. apparecchi di riscaldamento a gas, olio combustibile oppure a carbone, scaldacqua a flusso continuo, scaldabagni) è necessario provvedere ad una sufficiente alimentazione dell'aria, che è necessaria al focolare per la combustione. Un funzionamento senza pericolo è possibile, se nel locale d'installazione del focolare non viene superata la depressione di 4 Pa (0,04 mbar). È possibile conseguire ciò quando l'aria per la combustione può continuare ad affluire attraverso aperture non chiudibili, per es. in di porte, finestre ed in combinazione con cassette murali per l'alimentazione/ espulsione dell'aria o con altre misure tecniche, come interdizione reciproca e simili.

Se l'aria di alimentazione non è sufficiente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti. Un cassetta murale di alimentazione/ scarico dell'aria da sola non garantisce il rispetto del valore limite. Nota: Nella stima si deve considerare sempre il bilancio totale dell'aerazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas. Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con filtro a carbone attivo -, quest'uso è consentito senza limitazioni. Se l'aria di scarico viene condotta attraverso la parete esterna, si dovrebbe utilizzare una cassetta murale telescopica. Preparazione del muro

Il muro deve essere piano e verticale.

Provvedere ad un robusto fissaggio dei tasselli. Peso in kg: Con riserva di modifiche costruttive nel quadro dell'evoluzione tecnica. Scarico d’aria Ricircolo d’aria 19,218,760 cm 19,819,370 cm 20,920,490 cm25 Allacciamento elettrico La cappa aspirante deve essere collegata solo ad una presa di corrente con contatto di terra, installata a norma. Disporre la presa con contatto di terra se possibile direttamente dietro al rivestimento del camino.

La presa con contatto di terra deve essere collegata tramite un proprio circuito.

Se la presa con contatto di terra dopo il montaggio della cappa aspirante non fosse più accessibile, deve essere disponibile un dispositivo di separazione come nell'allacciamento fisso. In caso di necessità di allacciamento fisso: La cappa aspirante deve essere comunque collegata solo da un elettroinstallatore autorizzato dalla competente azienda di distribuzione dell'energia elettrica. Nell'impianto deve essere previsto un dispositivo di separazione. Sono dispositivi di separazione gli interruttori con un'apertura tra i contatti superiore a 3 mm e con interruzione onnipolare. Rientrano tra questi gli interruttori automatici e i relè. 몇 Se il cavo di alimentazione di questo apparecchio viene danneggiato, per evitare pericoli deve essere sostituito dalla casa produttrice, dal suo servizio assistenza clienti, oppure da una persona specializzata. Dati elettrici: da vedere sulla targhetta del modello dopo lo smontaggio del portafiltro nel vano interno dell’apparecchio. 몇 In caso di riparazioni togliere sempre corrente alla cappa aspirante. Lunghezza del cavo di allacciamento: 1,30 m. Questa cappa aspirante è conforme alle norme CEE sulla schermatura contro i radiodisturbi. Montaggio La cappa aspirante è prevista per il montaggio sul muro della cucina.

1. Rimuovere il filtro grassi

(vedi istruzioni per l'uso).

2. Tracciare sul muro della cucina una linea

mediana dal soffitto fino allo spigolo inferiore della cappa aspirante.

3. Utilizzando la dima, tracciare sul muro

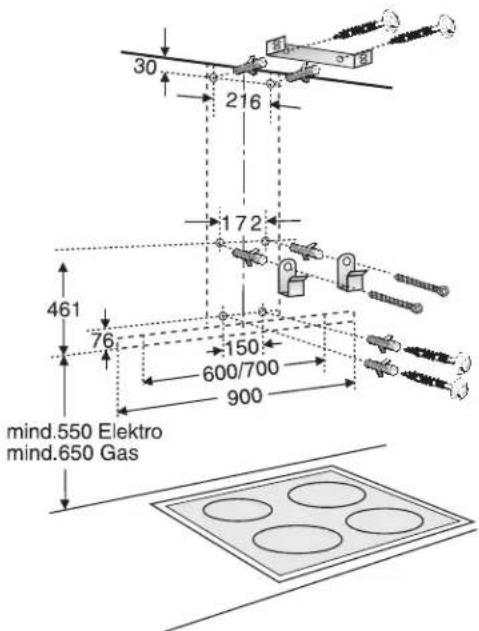

le posizioni per le viti e, per agevolare l'aggancio, tracciare il contorno della zona di sospensione. 몇 Rispettare la distanza minima tra piano di cottura e cappa aspirante di 550 mm per i fornelli elettrici, e di 650 mm per i fornelli a gas. Il margine inferiore della dima corrisponde al bordo inferiore della cappa aspirante.

4. Trapanare 4 fori l 8 mm per la cappa

aspirante e 2 fori per il rivestimento del camino e introdurvi a raso i tasselli.

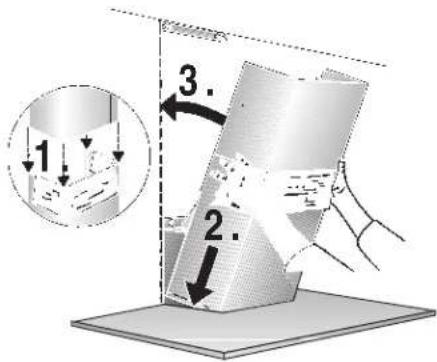

7. Agganciare la cappa aspirante.

Allinearla con le viti di regolazione in altezza ed in posizione orizzontale. Avvertenza: tenere conto degli eventuali accessori speciali da montare.

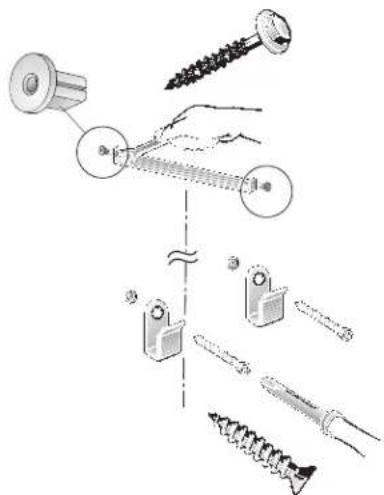

5. Inserire i 2 distanziatori acclusi nella

squadra di arresto per il rivestimento del camino.

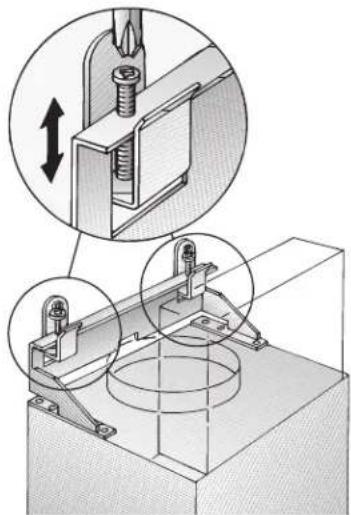

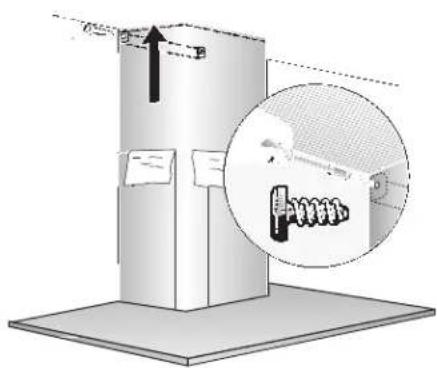

6. Avvitare la squadra di arresto superiore

e le due squadre di arresto inferiori.

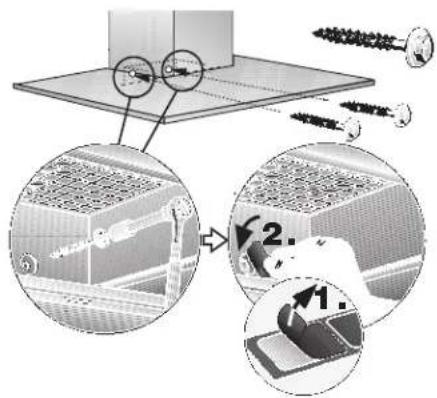

08. Avvitare la viti inferiore

(viti a testa esagonale).

09. Incollare una lamella protettiva su

ciascuno dei fori delle 2 viti di fissaggio inferiori sulla griglia di protezione.

10. Collegare il tubo.

11. Collegare l'alimentazione elettrica.

12. Staccare il foglio protettivo dai due

rivestimenti del camino. 몇 Attenzione a non danneggiare la sensibile superficie dell'acciaio inox.

13. Inserire il rivestimento superiore del

camino (fessure rivolte verso il basso) nel rivestimento inferiore del camino. 몇 Nell'introdurre le parti una nell'altra è possibile evitare danni p. es. disponendo la dima di montaggio come protezione sullo spigolo del rivesti- mento inferiore del camino.

completo ed inserirlo nello schermo in vetro, poi ruotarlo verso dietro.

15. Estrarre con precauzione il rivestimento

superiore del camino verso l'alto ed avvitarlo lateralmente con 2 viti alla squadra di arresto.

16. Rimontare il filtro grassi (vedi istruzioni
