MANUAL DE USUARIO CD99350 CONSTRUCTA

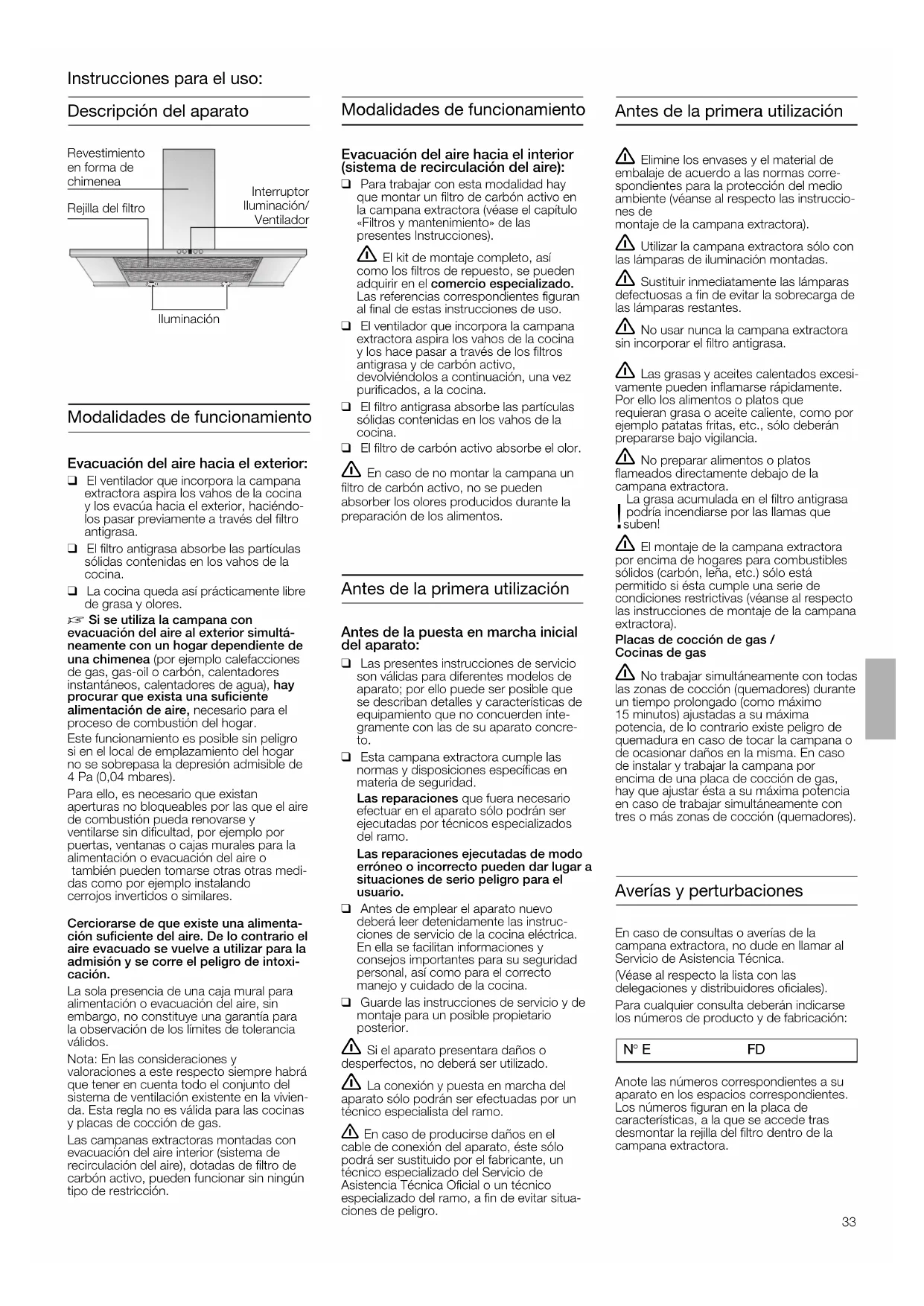

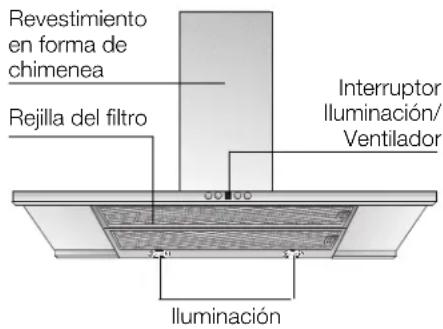

Descripción del aparato Modalidades de funcionamiento Evacuación del aire hacia el exterior:q El ventilador que incorpora la campana extractora aspira los vahos de la cocinay los evacúa hacia el exterior, haciéndo-los pasar previamente a través del filtro antigrasa.q El filtro antigrasa absorbe las partículassólidas contenidas en los vahos de lacocina.q La cocina queda así prácticamente librede grasa y olores. Si se utiliza la campana con evacuación del aire al exterior simultá-neamente con un hogar dependiente deuna chimenea (por ejemplo calefaccionesde gas, gas-oil o carbón, calentadoresinstantáneos, calentadores de agua), hayprocurar que exista una suficiente alimentación de aire, necesario para elproceso de combustión del hogar.Este funcionamiento es posible sin peligrosi en el local de emplazamiento del hogarno se sobrepasa la depresión admisible de4 Pa (0,04 mbares).Para ello, es necesario que existan aperturas no bloqueables por las que el airede combustión pueda renovarse y ventilarse sin dificultad, por ejemplo porpuertas, ventanas o cajas murales para laalimentación o evacuación del aire otambién pueden tomarse otras otras medi-das como por ejemplo instalando cerrojos invertidos o similares. Instrucciones para el uso: Modalidades de funcionamiento Cerciorarse de que existe una alimenta-ción suficiente del aire. De lo contrario elaire evacuado se vuelve a utilizar para laadmisión y se corre el peligro de intoxi-cación.La sola presencia de una caja mural paraalimentación o evacuación del aire, sinembargo, no constituye una garantía parala observación de los límites de toleranciaválidos.Nota: En las consideraciones y valoraciones a este respecto siempre habráque tener en cuenta todo el conjunto delsistema de ventilación existente en la vivien-da. Esta regla no es válida para las cocinasy placas de cocción de gas. Las campanas extractoras montadas conevacuación del aire interior (sistema derecirculación del aire), dotadas de filtro decarbón activo, pueden funcionar sin ningúntipo de restricción. Iluminación Rejilla del filtroRevestimientoen forma dechimeneaInterruptorIluminación/VentiladorEvacuación del aire hacia el interior(sistema de recirculación del aire):q Para trabajar con esta modalidad hayque montar un filtro de carbón activo enla campana extractora (véase el capítulo«Filtros y mantenimiento» de las presentes Instrucciones). 몇 El kit de montaje completo, así como los filtros de repuesto, se pueden adquirir en el comercio especializado.Las referencias correspondientes figuran al final de estas instrucciones de uso.q El ventilador que incorpora la campanaextractora aspira los vahos de la cocinay los hace pasar a través de los filtrosantigrasa y de carbón activo, devolviéndolos a continuación, una vezpurificados, a la cocina.q El filtro antigrasa absorbe las partículassólidas contenidas en los vahos de lacocina.q El filtro de carbón activo absorbe el olor. 몇 En caso de no montar la campana un filtro de carbón activo, no se pueden absorber los olores producidos durante lapreparación de los alimentos. Antes de la primera utilización Antes de la primera utilización Antes de la puesta en marcha inicialdel aparato:q Las presentes instrucciones de servicioson válidas para diferentes modelos deaparato; por ello puede ser posible quese describan detalles y características deequipamiento que no concuerden ínte-gramente con las de su aparato concre- to. q Esta campana extractora cumple las normas y disposiciones específicas en materia de seguridad.Las reparaciones que fuera necesarioefectuar en el aparato sólo podrán serejecutadas por técnicos especializadosdel ramo.Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar asituaciones de serio peligro para elusuario.q Antes de emplear el aparato nuevodeberá leer detenidamente las instruc-ciones de servicio de la cocina eléctrica. En ella se facilitan informaciones y consejos importantes para su seguridadpersonal, así como para el correctomanejo y cuidado de la cocina.q Guarde las instrucciones de servicio y demontaje para un posible propietarioposterior. 몇 Si el aparato presentara daños o desperfectos, no deberá ser utilizado. 몇 La conexión y puesta en marcha del aparato sólo podrán ser efectuadas por untécnico especialista del ramo. 몇 En caso de producirse daños en el cable de conexión del aparato, éste sólopodrá ser sustituido por el fabricante, untécnico especializado del Servicio deAsistencia Técnica Oficial o un técnicoespecializado del ramo, a fin de evitar situa-ciones de peligro. 몇 Las grasas y aceites calentados excesi- vamente pueden inflamarse rápidamente.Por ello los alimentos o platos que requieran grasa o aceite caliente, como porejemplo patatas fritas, etc., sólo deberánprepararse bajo vigilancia. 몇 No preparar alimentos o platos flameados directamente debajo de la campana extractora.La grasa acumulada en el filtro antigrasapodría incendiarse por las llamas que !suben! 몇 El montaje de la campana extractora por encima de hogares para combustiblessólidos (carbón, leña, etc.) sólo está permitido si ésta cumple una serie de condiciones restrictivas (véanse al respectolas instrucciones de montaje de la campanaextractora).Placas de cocción de gas / Cocinas de gas 몇 No trabajar simultáneamente con todas las zonas de cocción (quemadores) duranteun tiempo prolongado (como máximo 15 minutos) ajustadas a su máxima potencia, de lo contrario existe peligro dequemadura en caso de tocar la campana ode ocasionar daños en la misma. En casode instalar y trabajar la campana por encima de una placa de cocción de gas,hay que ajustar ésta a su máxima potenciaen caso de trabajar simultáneamente contres o más zonas de cocción (quemadores). Averías y perturbaciones En caso de consultas o averías de la campana extractora, no dude en llamar alServicio de Asistencia Técnica. (Véase al respecto la lista con las delegaciones y distribuidores oficiales).Para cualquier consulta deberán indicarselos números de producto y de fabricación: N° E FD Anote las números correspondientes a suaparato en los espacios correspondientes.Los números figuran en la placa de características, a la que se accede trasdesmontar la rejilla del filtro dentro de lacampana extractora. 몇 Elimine los envases y el material de embalaje de acuerdo a las normas corre-spondientes para la protección del medioambiente (véanse al respecto las instruccio-nes de montaje de la campana extractora). 몇 Utilizar la campana extractora sólo con las lámparas de iluminación montadas. 몇 Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecarga delas lámparas restantes. 몇 No usar nunca la campana extractora sin incorporar el filtro antigrasa.2. Limpiar los filtros.3. Montar los filtros limpios en su sitio.Desmontar y montar los filtros antigrasametálicos:¡Atención! Las lámparas halógenas tienenque estar desconectadas y frías.1. Presionar el enclavamiento de los filtrosantigrasa en dirección a la flecha. Abatirlos filtros antigrasa hacia abajo.Sujetar los filtros antigrasa por bajo conla otra mano. Filtro de carbón activo: Para retener los olores durante elfuncionamiento de la campana extractora con evacuación del aire alinterior (recirculación del aire).¡Atención!A medida que crece el grado de saturaciónde la esterilla de filtro con partículas degrasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana.¡Importante!:La limpieza a tiempo de los filtros metálicos,eliminando las partículas de grasa adheridas en el mismo, puede prevenir elpeligro de incendio a causa de una acumu-lación de calor al freír o asar alimentos. 3. Encajar la lengüeta por delante.4. Montar los filtros antigrasa (véase a esterespecto el capítulo «Desmontar y montar los filtros antigrasa metálicos».Sustituir el filtro de carbón activo:q Bajo unas condiciones de funciona-miento normal (1 ó 2 horas diarias), losfiltros de carbón activo tienen que sustituirse una vez al año.q El filtro de carbón activo puede adquirir-se en el COMERCIO ESPECIALIZADO(véanse los accesorios opcionales).q Utilizar sólo filtros originales delFabricante.De este modo se cumplen las normas ydisposiciones de seguridad vigentes,asegurando un funcionamiento óptimo.Evacuación del filtro de carbón activousado:q Los filtros de carbón activo no incorporan ningún tipo de material osubstancia tóxica o nociva. Por estarazón pueden evacuarse conjuntamentecon los desechos domésticos (cubo debasura).Montaje y desmontaje:¡Atención! Las lámparas halógenas tienenque estar desconectadas y frías. Desmontar los filtros antigrasa (véase aeste respecto el capítulo «Desmontar ymontar los filtros antigrasa metálicos».2. Montar el filtro de carbón activo.

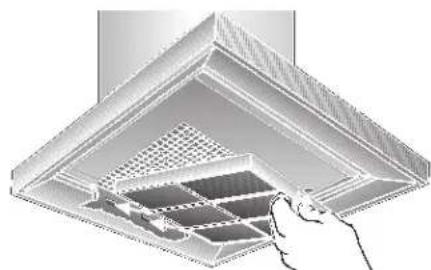

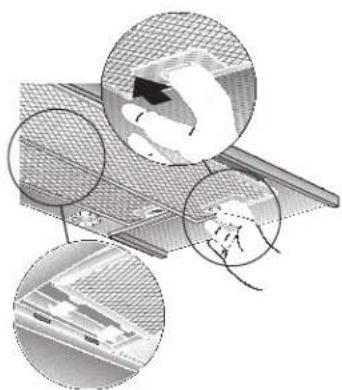

Manejo de la campana extractora Filtros y mantenimiento Las esterillas de filtro son de metal antiinflamable.¡Atención! A medida que crece el grado desaturación de la esterilla de filtro con partí-culas de grasa, aumenta su inflamabilidad,influyendo negativamente en el funciona-miento de la campana.¡Importante!: La limpieza a tiempo de losfiltros metálicos, eliminando las partículasde grasa adheri-das en el mismo, puedeprevenir el peligro de incendio a causa deuna acumulación de calor al freír o asar alimentos.Limpieza del filtro antigrasa metálico:q Bajo unas condiciones de funcionamien-to normal (1 a 2 horas diarias), el filtroantigrasa metálico tiene que limpiarseuna vez a mes.q Los filtros antigrasa metálicos se puedenlimpiar en un lavavajillas. Ello puede darlugar a una ligera decoloración de losmismos.Importante:No mezclar con la vajilla normal los filtrosantigrasa metálicos muy saturados degrasa.q En caso de limpiar los filtros metálicos amano, colocar la caja del filtro durantevarias horas en una solución detergente(para vajilla) muy caliente, para reblandecer la grasa adherida.No utilizar agentes limpiadores agresivosque contengan ácidos o álcalis.Limpiarlos a continuación con un cepillo,enjuagarlos bien y dejarlos escurrir. 몇 La manera más eficaz de absorber los vahos producidos en la cocina durante lapreparación de los alimentos es:q Conectando la campana extractoraal comenzar a trabajar.q Desconectando la campana extractoraal cabo de unos minutos después dehaber concluido los trabajos.Conectar el ventilador:q Pulsar la tecla +.Conectar el ventilador:q Pulsar la tecla +.El ventilador pasa a funcionar con unescalón de potencia superior.q Pulsar la tecla –.El ventilador pasa a funcionar con unescalón de potencia inferior.Ajustar el escalón de potencia del ventilador:q Pulsar la tecla 0. q Pulsar la tecla de reducción – repetidasveces, hasta que el ventilador se desconecte.Escalón intensivo:Seleccionando el escalón de funciona-miento intensivo, el ventilador desarrolla sumáxima potencia. Este escalón se sueleusar sólo durante cortos períodos.q Pulsar la tecla + repetidas veces, hastaque en la pantalla de visualización se ilumine la letra

q En caso de no desconectar manual-mente el escalón intensivo, el ventiladorconmuta al cabo de 10 minutosautomáticamente al escalón de potencia

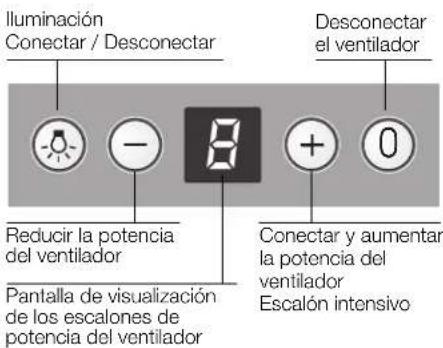

Desconectarel ventiladorIluminaciónConectar / Desconectar

Reducir la potenciadel ventiladorConectar y aumentarla potencia del ventiladorEscalón intensivoPantalla de visualizaciónde los escalones de potencia del ventiladorIluminación: La iluminación se puede conectar encualquier momento, con independenciade que el ventilador funcione o no.35 Limpieza y cuidados

4. Colocar el cristal protector en su

emplazamiento y encajarlo.

5. Restablecer la alimentación de corriente

introduciendo el cable de conexión en la toma de corriente o a través del fusible. Advertencia: En caso de no funcionar la iluminación de la campana, verificar si se han montado las lámparas correctas. Sustituir las lámparas

1. Desconectar la campana extractora de

la red eléctrica,.extrayendo el cable de conexión de la toma de corriente o a través del fusible. 몇 Las lámparas halógenas alcanzan durante su funcionamiento unas elevadas temperaturas. Por ello existe peligro de quemaduras incluso algún tiempo después de haberlas desconectado.

2. Extraer el cristal protector del emplaza-

miento con ayuda de un destornillador o cualquier objeto semejante.

3. Sustituir la lámpara halógena por una

lámpara halógena corriente, 12 V, máx. 20 W, base G 4). Atención: Portalámparas con acoplamiento de clavijas. Para retirar la lámpara, sujetarla con un paño limpio. Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible. 몇 No limpiar la campana extractora con esponjas abrasivas ni emplear agentes que contengan arena, sosa, ácidos o cloruro. q Utilizar una solución de agua y agente lavavajillas de uso corriente caliente para limpiar la campana extractora. q En caso de suciedad más resistente y fuertemente acumulada, utilizar un agen- te limpiacristales suave. q Al limpiar los filtros antigrasa, limpiar la grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligro de que se inflamen los restos de grasa antiguos y la campana conserva óptimo funcionamiento. q Atención: No limpiar las superficies y elementos de plástico con alcohol de quemar, dado que podrían producirse zonas o puntos de color mate. Atención: Procurar una buena ventilación de la cocina. ¡No trabajar con llamas abiertas! 몇 Limpiar el mando desplazable del ventilador sólo con un paño suave y húme- do (usar una solución de agua y agente lavavajillas suave). ¡No usar limpiadores de acero para limpiar el mando desplazable! Superficies de acero inoxidable: q Usar un limpiador para acero inoxidable suave, no abrasivo. q Limpiar el metal sólo en dirección al puli- do. q Aconsejemos utilizar nuestro agente para limpieza del acero inoxidable Nº 461731. Los datos para su pedido figuran en el cuaderno de servicio adjunto. Superficies de aluminio y plástico: q No utilizar paños secos. q Utilizar un agente limpiacristales suave. q No utilizar agentes limpiadores agresivos que contengan ácidos o álcalis. Ténganse en cuenta los términos de la garantía que figuran en el cuaderno de servicio. Advertencias importantes 몇 La campana sólo se podrá montar por encima de hogares para combustibles sólidos con peligro de incendio (por ejemplo proyección de chispas) si el hogar está provisto de una protección cerrada no desmontable y se cumplen las normas y disposiciones nacionales vigentes. Esta restricción no es válida para cocinas y placas de gas. 몇 Cuanto menor sea la distancia entre la campana extractora y los quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractora debidas a la condensación del vapor de agua. Advertencias adicionales relativas a las cocinas de gas: 몇 Al proceder al montaje de los quema- dores de una placa de cocción o cocina de gas deberán observarse estrictamente las normas y disposiciones legales vigentes en cada pa’s (en Alemania, por ejemplo, son las Normas Técnicas para Instalación de Equipos de Gas TRGI).

Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar. Por ello deberán entregarse a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo Servicio o centro municipal de desguace o instituciones semejantes). Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del Centro de recuperación de materiales más próximo. Antes de deshacerse de su aparato usado deberá inutilizarlo. 몇 Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente. Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales. 몇 La presente campana extractora es apropiada para trabajar con evacuación del aire al exterior o al interior (sistema de recirculación del aire). 몇 Montar la campana extractora siempre por encima del centro de las zonas de cocción o los quemadores (según el tipo de cocina que se utilice). 몇 La distancia mínima a observar entre las zonas de cocción (de una placa o cocina eléctrica) y el borde inferior de la campana es de 550 mm (Fig. 1). Instrucciones de montaje:36 Advertencias importantes 몇 Respetar las normas y disposiciones. así como las instrucciones y consejos de montaje facilitadas por los fabricantes de las cocinas y aparatos de gas. 몇 Esta campana extractora sólo deberá montarse con un lateral junto a un armario o pared alta. Distancia mínima a observar: 50 mm. 몇 La distancia mínima entre el borde inferior de la campana extractora y el borde superior de la parrilla para colocar recipientes de las zonas de cocción (quemadores) de una placa de cocción o cocina de gas: 650 mm, (Fig. 1). Antes del montaje Antes del montaje El aire de evacuación pasa a través de un túnel de ventilación hacia arriba o directamente hacia el exterior, a través de la correspondiente pared.

El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a túneles de ventilación de locales con hogares. Antes de proceder a los trabajos de evacuación del aire al exterior, deberá observar las disposicones legales de su localiad (por ejemplo el reglamento local para el permiso de edificación).

ara ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo por puertas, ventanas o cajas murales para la alimentación o evacuación del aire o también pueden tomarse otras otras medidas como por ejemplo instalando cerrojos invertidos o similares. Cerciorarse de que existe una alimenta- ción suficiente del aire. De lo contrario el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxi- cación. La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos. Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas. Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción. Si el aire es evacuado pasando a través de la pared exterior, deberá utilizarse una caja mural telescópica. Funcionamiento con evacuación del aire al exterior

몇 El kit de montaje completo, así como los filtros de repuesto, se pueden adquirir en el comercio especializa- do. Las referencias cor- respondientes figuran al final de estas instruccio- nes de uso. Condiciones necesarias para lograr la óptima potencia y rendimiento de la campana extractora:

Tubo de evacuación corto y liso.

Menor número de codos posible.

Usar en lo posible tubos de gran diáme- tro, así como codos de gran tamaño.

Tubos redondos: Se aconseja emplear tubos con un diámetro interior 150 mm; el diámetro mínimo admisible es de 120 mm. Los tubos de evacuación largos y con desigualdades, y la utilización de muchos tubos y codos de diámetro pequeño perjudica el rendimiento óptimo del aparato y provoca un aumento de ruidos desagradables durante su funcionamiento. En caso de hacer pasar el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deberá consultarse con el deshollinador del distrito competente, observando asimismo las normas y disposiciones nacionales vigentes.

Si se utiliza la campana con evacuación del aire al exterior simultá- neamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay

rocurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar. Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares). 몇 Las reclamaciones atribuibles o relacionadas con la planificación y ejecución de la instalación de las tuberías de la campana extractora, no están cubiertas por el servicio de garantía del fabricante.

Los canales planos deberán poseer una sección interior equivalente a la de los tubos redondos. No deben presentar ángulos demasiado agudos. Diámetro 120 mm, approx. 113 cm

En caso de usar tubos con diferentes diámetros: Colocar una tira estanqueizante.

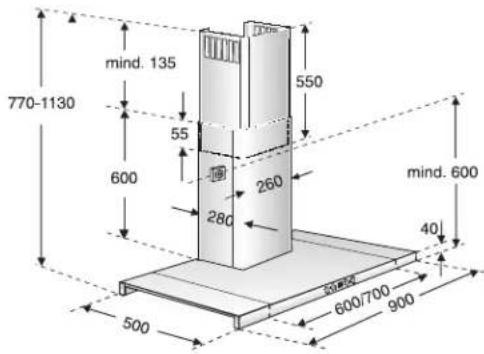

Al trabajar con sistema de evacuación del aire al exterior: Procurar una suficiente alimentación de aire. Funcionamiento con evacuación del aire hacia el interior (recirculación del aire) q Filtro de carbón activo en caso de no existir la posibilidad de trabajar con evacuación del aire hacia el exterior.37 Antes del montaje Conexión de los tubos de evacuación Tubo con diámetro de 150 mm:

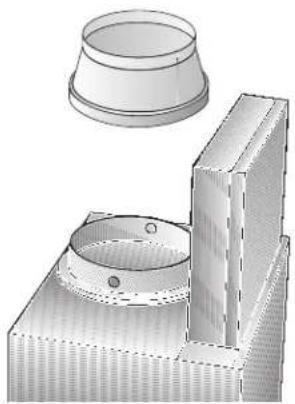

Fijar directamente el tubo de evacuación el aire en el racor de empalme. En caso de tubos de evacuación con 120 mm de diámetro: q Fijar directamente el tubo reductor en el racor de empalme de la evacuación del aire de la campana. q Fijar el tubo de evacuación del aire al tubo reductor. Preparativos en la pared

La pared tiene que ser lisa y vertical.

Procurar un asiento firme de los tacos en la pared. Peso en kg: Nos reservamos el derecho de introducir modificacio- nes o cambios constructivos en los aparatos como consecuencia del progreso técnico. Evacuación del aire al exterior Aire circulante 19,218,760 cm 19,819,370 cm 20,920,490 cm Conexión eléctrica La campana extractora sólo podrá conectarse a una toma (caja) de corriente provista de puesta a tierra. La toma de corriente deberá encontrarse o montarse directamente detrás del revestimiento decorativo de la campana.

La toma (caja) de corriente con puesta a tierra deberá acoplarse a través de un circuito de corriente propio.

En caso de no ser accesible la toma de corriente con puesta a tierra tras el montaje de la campana extractora, tiene que existir un dispositivo separador, igual que en una conexión fija. En caso de necesitar una conexión fija a la red eléctrica: El aparato sólo deberá ser conectado a la red eléctrica por un instalador-electricista registrado como tal en la empresa de abastecimiento de energía eléctrica de la zona. Como dispositivo de separación se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión de todas las fases. Esto incluye interruptores LS y contactores. 몇 En caso de producirse daños en el cable de conexión del aparato, éste sólo podrá ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro. Características eléctricas: figuran en la placa de características que es accesible después de quitar los marcos de filtro, en la parte interior del aparato. 몇 En caso de reparación de la campana deberá desconectarse siempre el aparato de la red eléctrica, antes de iniciar los trabajos correspondientes. Longitud del cable de conexión a la red eléctrica: 1,30 m. La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje. Montaje Esta campana extractora ha sido diseñada exclusivamente para su montaje en la pared.

1. Retirar el filtro antigrasa (véanse al

respecto las instrucciones de uso de la campana).

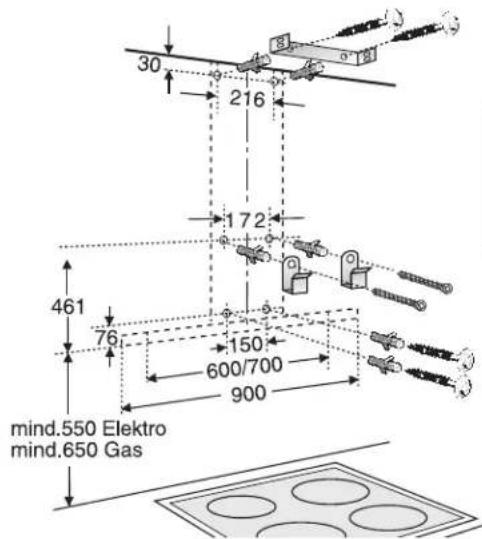

2. Trazar en la pared una línea medial

desde el techo hasta el borde inferior de la campana extractora.

3. Marcar en la pared, con ayuda de la

plantilla suministrada con el aparato, la posición de los tornillos de sujeción. Para facilitar el trabajo, dibujar ligeramente en la pared los contornos de la campana que debe engancharse en los tornillos. 몇 Entre la placa de cocción y el borde inferior de la campana extractora debe observarse la siguiente distancia mínima de seguridad: 550 mm, por encima de las placas de cocción eléctricas 650 mm por encima de las placas de cocción de gas. El borde inferior de la plantilla de montaje corresponde al borde inferior de la campana extractora.

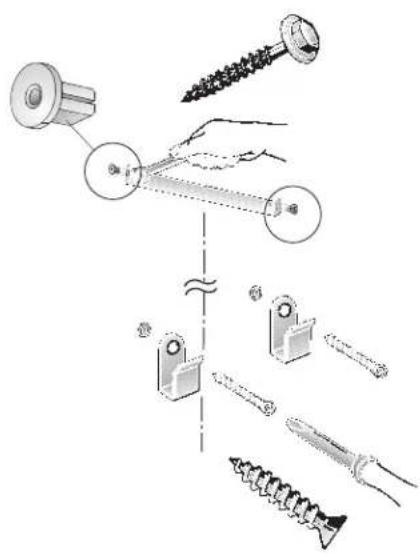

4. Practicar 4 taladros para los tornillos de

sujeción del cuerpo de la campana extractora, y dos para fijar el revestimien- to decorativo en forma de chimenea, con diámetro 8 mm. Colocar en los mismos los tacos correspondientes, prestando atención a que los tacos queden perfec- tamente a ras con la pared. Atención: ¡Ténganse en cuenta los posibles accesorios opcionales que se vayan a montar con la campana extractora!

5. Encajar los 2 distanciadores adjuntos en

la escuadra de soporte para el revestimiento de la chimenea.

6. Montar y fijar la escuadra de soporte

superior, así como las dos escuadras de soporte inferiores.38

7. Enganchar la campana extractora.

Ajustar la altura y la posición horizontal de la misma con ayuda de los tornillos de ajuste. Montaje

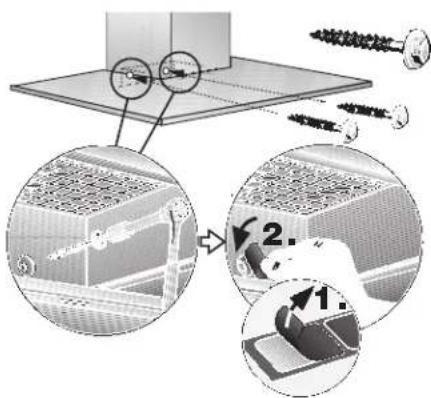

08. Enroscar el tornillos inferior

(tornillos hexagonal). 몇 Si se ejerce presión sobre la pantalla de cristal al fijar los tornillos, el cristal se puede romper.

09. Pegar una lámina protectora sobre los

agujeros de la rejilla protectora correspondientes a los tornillos de sujeción inferiores.

10. Empalmar el tubo de evacuación del

aire en la campana extractora.

11. Conectar el aparato a la red eléctrica.

12. Retirar la lámina protectora de los

revestimientos laterales de la chimenea. 몇 ¡Prestar atención a no dañar la superficie sensible de acero inoxidable de los revestimientos!

13. Introducir el revestimiento superior de la

chimenea (con las rendijas hacia abajo) en el revestimiento inferior. 몇 ¡Evite los rasguños al montar los elementos de revestimiento en forma de chimenea, protegiendo con la plantilla de montaje el borde del elemento inferior del revestimiento.

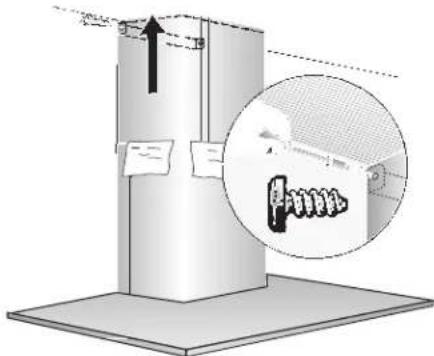

15. Desplazar cuidadosamente el

revestimiento superior de la chimenea hacia arriba y atornillarlo lateralmente con dos tornillos, en la escuadra de soporte.

16. Montar el filtro antigrasa (véanse al

respecto las instrucciones de uso de la campana extractora).

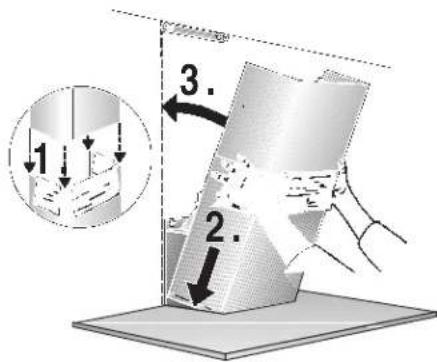

14. Colocar el revestimiento completo de la

chimenea en posición oblicua, sobre el cuerpo de la campana (pantalla antivahos de cristal). Desplazarlo hacia la pared.
