BRUKSANVISNING CD99350 CONSTRUCTA

Olika arbetssätt Frånluft:q Fläkten suger upp köksoset som leds uti det fria via fettfiltret.q Fettfiltret binder de beståndsdelar avköksoset som innehåller fett.q Köket hålls i stort sett fritt från fett och os.

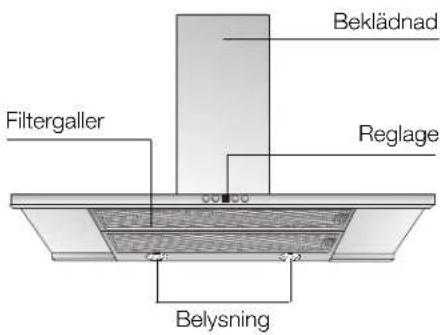

Om fläkten används samtidigt medeldstad som är beroende av luften i rum-met (t.ex. gas-, olje- eller kolugn, varmvat-tenberedare) måste det finnas tillräcklig mängd förbränningsluft förresp. ugn.Det är ingen fara om ugnen ifråga står i ettrum där undertrycket inte överskrider 4Pa(0,04 mbar). Olika arbetssätt Detta kan man uppnå om förbränningsluf-ten leds genom öppningar som inte går attstänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andratekniska åtgärder.Om inte tillräcklig mängd tilluft tillförsfinns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet.Enbart ett hål i väggen för tilluft och frånluftär inte tillräckligt för att värdena ska hamnainom tillåtna gränser.Observera att du vid beräkningen alltidmåste utgå ifrån hela våningens ventilation.Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar.Om du använder spisfläkt med kolfiltergäller inte ovanstående reservationer. Beskrivning av fläkten Bruksanvisning BelysningFiltergallerBeklädnadReglageMed kolfilter:q I detta fall är ett kolfilter monterat (seavsnittet Filter och skötsel). 몇 Komplett monteringsset samt nya filter finns att köpa i fackhandeln.Resp. tillbehörsnummer återfinns i slutet av denna bruksanvisning.q Fläkten suger upp köksoset som ledsgenom kolfiltret där det renas och sedanleds tillbaka till köket igen.q Fettfiltret binder de beståndsdelar avköksoset som innehåller fett.q Kolfiltret binder luktämnena. 몇 Om inget kolfilter monteras kan inte heller luktämnena i köksoset bindas. Före första användningen Före första användningen Obs! q Denna bruksanvisning gäller för flera olika varianter av ugnen. Därför kan dettänkas att här finns beskrivningar avutrustning och funktioner som inte finnspå just din ugn.q Denna spisfläkt är godkänd enligt gällande bestämmelser.Reparationer får endast utföras avfackman.Reparationer som inte utförts på ettsakkunnigt sätt kan innebära stor faraför användaren. Obs! q Läs noga igenom hela bruksanvisningeninnan ugnen används första gången. Här finns viktig information om säkerhet,användning, skötsel och vård.q Spara bruks- och monteringsanvisningentill den som ev. övertar ugnen efter dig. Råd vid fel Ta kontakt med en serviceverkstad vid ev.frågor eller vid fel på fläkten. (Förteckning över serviceverkstäder bifogas.)Uppge uppgifterna nedan vid kontakt medserviceverkstad: E-nr. FD Fyll i uppgifterna från typskylten redan nu ifältet ovan. Om du tar ut fettfiltren synstypskylten inuti fläkten. 몇 Gasspisens lågor måste vara helt täckta av tillagningskärlen. 몇 Spisfläkten får bara under vissa omständigheter installeras över eldstad somdrivs med fast bränsle (kol, trä o.dyl.).(Se närmare anvisningar i monterings-anvisningen.)Gashällar / gasspisar 몇 Ha inte alla gasplattor på samtidigt under en längre tid (max. 15 minuter) i högsta läge eftersom det då finns risk förbrännskador om man råkar röra vid fläktenshölje resp. kan fläkten skadas. Om tre ellerflera gasplattor samtidigt är påslagna måstefläkten ställas in på maxläge. 몇 Ugnen får inte användas om den är skadad. 몇 Installation och idriftsättande får endast utföras av fackman. 몇 Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller service eller av annan fackman. Detta för attundvika fara. 몇 Se till att förpackningsmaterialet tas om hand på ett för miljön rätt sätt (se monteringsanvisningen). 몇 Denna fläkt är endast avsedd användas i ett normalt hushåll. 몇 Använd aldrig fläkten utan att lamporna sitter iskruvade. 몇 Defekta lampor bör genast bytas. Detta för att undvika att resterande lamporblir överbelastade. 몇 Använd aldrig spisfläkten utan fettfilter. 몇 Överhettat matfett och olja kan lätt självantändas.Håll därför alltid arbetsplatsen under uppsikt vid tillagning av maträtter med fetteller olja, t.ex. pommes frites. 몇 Flambera inte under spisfläkten. Lågorna kan göra att fettfiltren ! börjar brinna.40 Så används fläkten 몇 Köksoset avlägsnas mest effektivt om du: q Startar fläkten i samband med att dubörjar tillagningen.q Stänger av fläkten först några minuterefter det att du lagat färdigt maten.Start:q Tryck på tangenten +.Ställa in önskad fläkthastighet:q Tryck på tangenten +.Fläkthastigheten ökas ett steg.q Tryck på tangenten –.Fläkthastigheten sänks ett steg.Stopp:q Tryck på tangenten 0.eller:q Tryck upprepade gånger på tangenten –tills fläkten stängs av.Intensivläge:I intensivläget arbetar fläkten på högsta effekt.Detta läge behövs endast under kort tid.q Tryck upprepade gånger på tangenten +tills det står ç i teckenrutan.q Om du inte manuellt stänger av intensivläget kommer fläkten automatisktatt efter 10 minuter koppla ned till hastighet }.Belysning:q Belysningen kan tändas även om fläktenär avstängd.Fläkt - AvBelysning

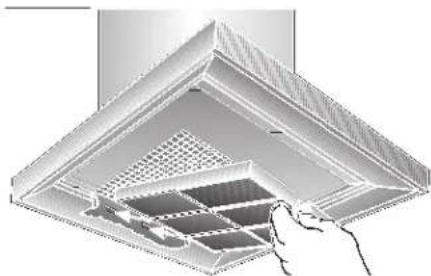

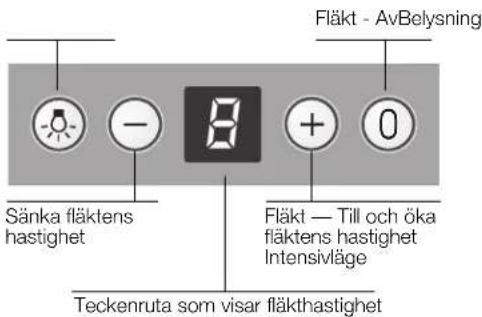

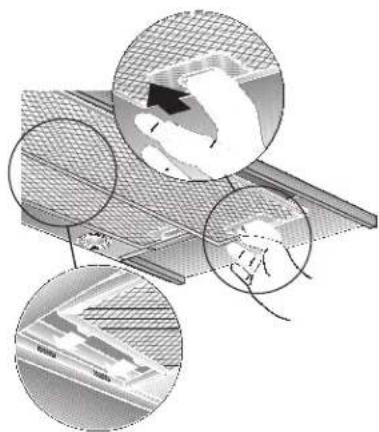

Sänka fläktenshastighetFläkt — Till och ökafläktens hastighetIntensivlägeTeckenruta som visar fläkthastighet Filter och underhåll Fettfilter: Metallfettfiltret binder de beståndsdelarav köksoset som innehåller fett.Filtermattorna består av obrännbar metall. Obs! Allt eftersom filtret fylls med fetthaltigaämnen ökar risken för antändning. Dessutom påverkas fläktens sugeffektnegativt.Viktigt!Genom att i god tid rengöra metallfettfiltretförebyggs risken för brand i samband medfritering resp. stekning. etallfettfilter:q Vid normal drift (fläkten används 1-2 timmar om dagen) måste metall-fettfiltren rengöras 1 gång per månad.q Filtren kan rengöras i diskmaskin. Eventuellt kan metallen då missfärgasnågot.q Filtret får inte klämmas fast i diskmaskinen utan måste ligga löst.Viktigt:Diska inte kraftigt nedsmutsade metallfettfilter tillsammans med porslin.q Vid handdisk: Låt filtren först ligga i blöt ihett diskvatten. Använd inga starkarengöringsmedel som innehåller syraeller tvättvätska. Borsta efter rengöringenfiltren ordentligt, skölj väl och låtdropptorka.2. Rengör filtren.3. Sätt tillbaka de rengjorda filtren. Kolfilter: Kolfiltret binder luktämnena. Obs! Allt eftersom filtret fylls med fetthaltigaämnen ökar risken för antändning. Dessutom påverkas fläktens sugeffektnegativt.Viktigt!Genom att i god tid byta till nytt kolfilterförebyggs risken för brand i samband medfritering resp. stekning.Ta ut / sätta tillbaka metallfettfiltren:Obs! Halogenlamporna måste vara släcktaoch kalla.1. Tryck in låsmekanismen enligt pilen påbild 1 och fäll ned filtret.Håll med andra handen under fettfiltren.Montering och demontering:Obs! Halogenlamporna måste vara släcktaoch kalla.1. Ta ut fettfiltren (enligt tidigare beskrivning).2. Sätt in nytt kolfilter.3. Tryck in fliken framtill.4. Sätt tillbaka fettfiltren (enligt tidigare beskrivning).Byte av kolfilter:q Vid normal användning (1 – 2 timmarvarje dag) måste kolfiltret bytas till nytt ca 1 gång per år.q Nya kolfilter finns att köpa i fackhandeln(se Extra tillbehör).q Använd endast originalfilter.Originalfilter är en garanti för att fläktenska fungera optimalt.Det gamla kolfiltret:q Kolfilter innehåller inga giftiga eller skadliga ämnen. De kan därför slängasmed övriga kökssopor.41 Byta lampor

1. Stäng av fläkten. Gör därefter fläkten

strömlös antingen genom att dra ut stickkontakten ur vägguttaget eller vrida ur säkringen till fläkten. 몇 Halogenlampor blir mycket heta när de lyser. Det finns risk för brännskador en lång stund efter det att de stängts av.

2. Lossa ringen runt lampan med hjälp av

en skruvmejsel e.dyl. enligt.

3. Byt till ny halogenlampa (finns att köpa i

handeln, 12 volt, max. 20 watt, sockel G4). Obs! Ta i lampan som på. Ta inte i lampan med fingrarna utan använd en ren handduk.

4. Sätt tillbaka lampringen.

5. Sätt tillbaka stickkontakten i vägguttaget

resp. vrid åter i säkringen. Obs! Om belysningen inte då fungerar, kontrollera att du satt fast lamporna på rätt sätt. Rengöring och skötsel Dra alltid först ut sladden ur vägguttaget eller skruva ur säkringen. 몇 Använd inte rengöringssvampar som kan repa fläkten och inte heller putsmedel som innehåller soda, sand, syra eller klorid! q Använd varmt vatten med diskmedel i eller milt fönsterrengöringsmedel. q Skrapa inte av smuts som fastnat utan blöt upp det med våt trasa. q Rengör de delar av fläkten du kommer åt i samband med rengöringen av fettfiltren. Därigenom förebygger du risken för bränder samtidigt som fläkten kan fungera optimalt. q Ons! Använd inte lösningsmedel (t.ex. T- sprit) på plastytor eftersom de kan ge upphov till matta fläckar. Var försiktig! Ventilera köket ordentligt. Ha ingen öppen eld i närheten. 몇 Tangenterna rengörs med mjuk trasa fuktad i milt diskvatten. Tangenterna är av plast. Använd därför aldrig rengöringsmedel för rostfritt i samband med rengöringen. Ytor i rostfritt stål: q Använd ett milt rengöringsmedel utan repande effekt avsett för rostfritt stål. q Ytorna rengörs i slipriktningen. q Vi rekommenderar vårt rengöringsmedel för rostfritt Nr. 461731. Se det bifogade servicehäftet för beställningsadress. Ytor av aluminium och plast, lackerade ytor: q Använd inte torr torkduk. q Använd ett milt fönsterrengöringsmedel. q Använd inte starka rengöringsmedel, inte heller rengöringsmedel som innehåller syra eller lut. Läs garantibestämmelserna i det bifogade servicehäftet. Viktigt att veta Monteringsanvisning: Kompletterande anvisningar vid montering över gasspis/-häll: 몇 Om fläkten ska monteras över gas- spis/-häll måste detta göras i enlighet med gällande bestämmelser i resp. land (t.ex. Technische Regeln Gasinstallation TRG för Tyskland). 몇 Följ gällande anvisningar för montering av spisfläktar samt de monterings- anvisningar tillverkaren av gasspisen/ -hällen lämnar. 몇 Fläkten får endast monteras med ena sidan mot högskåp eller hög vägg. Minimiavstånd 50 mm. 몇 För gashällar gäller att minsta avstånd från fläktens underkant till gallret som tillagningskärlet står på ska vara: 650 mm, se bild 1. 몇 Gamla uttjänta produkter är inte värdelöst avfall. Om de får tas om hand på miljöriktigt sätt kan värdefulla råmaterial återvinnas. Förstör den gamla fläkten innan den lämnas till skrotning. 몇 Den nya fläkten har skyddats av förpackningsmaterialet på sin väg till dig. Samtliga material som använts är miljövänliga och kan återvinnas. Hör med din kommun eller det lokala renhållningsverket var du kan lämna förpackningsmaterialet så att det tas om hand på bästa miljöriktiga sätt. 몇 Fläkten har två olika arbetssätt: frånluft eller med kolfilter. 몇 Spisfläkten ska alltid placeras mitt över häll/spis. 몇 Minimiavstånd mellan elektriska kokzoner och fläktens underkant: 550 mm, bild 1. 몇 Fläkten får monteras över eldstad för fast bränsle endast om eldstaden har ett slutet icke avtagbart skyddshölje och i enlighet med gällande bestämmelser i resp. land. Denna inskränkning gäller ej för gasspis/-häll. 몇 Ju mindre avstånd mellan spisfläkt och spis desto större risk för att det bildas vattendroppar på fläktens undersida p.g.a. vattenånga.120

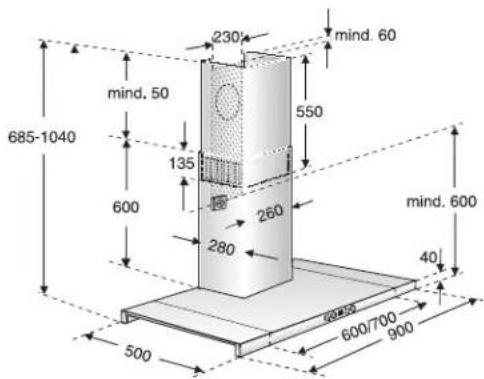

Före monteringen Frånluft Den avgående luften leds via en ventilationstrumma uppåt eller direkt ut i det fria.

Den avgående luften får inte ledas ut i skorsten för rök eller avgas om denna är i funktion eller i en trumma som används för ventilation av rum där det står en eldstad. Gällande föreskrifter (t.ex. byggnorm) måste åtföljas beträffande hur den avgående luften får ledas ut. Är skorstenen inte längre i funktion måste tillåtelse inhämtas från ansvarig sotare.

Om fläkten används samtidigt med eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) måste det finnas tillräcklig mängd förbränningsluft för resp. ugn. Det är ingen fara om ugnen ifråga står i ett rum där undertrycket inte överskrider 4 Pa (0,04 mbar). Detta kan man uppnå om förbränningsluf- ten leds genom öppningar som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andra tekniska åtgärder. Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet. Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser. Observera att du vid beräkningen alltid måste utgå ifrån hela våningens ventilation. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar. Om du använder spisfläkt med kolfilter gäller inte ovanstående reservationer. Om frånluften leds ut genom yttervägg bör teleskopisk anslutningslåda mot mur användas. Ej tillåtet i Sverige. Så här fungerar fläkten mest effektivt: q Kort, slät imkanal. q Så få rörkrökar som möjligt. q Så stor diameter som möjligt på rör och rörkrökar. Långa, icke släta frånluftsrör, många böjar eller för liten rördiameter gör att effekten inte blir optimal samtidigt som bullret ökar. 몇 Tillverkaren av fläkten har inget garantiansvar för reklamationer som kan hänföras till hur rördragningen planerats och utförts. q Runda kanaler: Vi rekommenderar inre diameter 150 mm, dock minst 120 mm. q Platta kanaler måste ha likvärdig inre area som runda. Kanalerna bör inte ha några skarpa böjar. l 120 mm ca. 113 cm

q Vid avvikande rördiameter: Sätt in tätningslister. q Vid frånluft: Sörj för tillräcklig ventilation! Kolfilter q Om anslutning till husets ventilations- kanal inte är möjlig. Anslutning frånluftsslang l 150 mm:

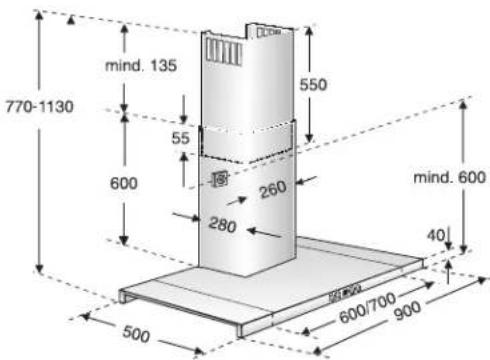

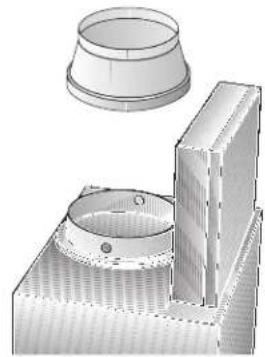

Fäst röret direkt i kanalen. Anslutning frånluftsslang l 120 mm: q Fäst reduceringsstycket direkt i rörstosen. 몇 Komplett monteringsset finns att köpa i fackhandeln. Resp. tillbehörs- nummer återfinns i slutet av denna bruks- anvisning. q Fäst frånluftsslangen i reduceringsstycket. Vikt i kg: Rätt till tekniska ändringar förbehålles Frånluft Kolfilter 19,218,760 cm 19,819,370 cm 20,920,490 cm Förberedelser i väggen q Väggen måste vara plan och lodrät. q Pluggarna måste sitta fast ordentligt.43 Elektrisk anslutning Spisfläkten får endast anslutas till ett jordat vägguttag, förutsatt att detta är installerat enligt gällande bestämmelser och att stickproppen är skyddad genom jordning. Det jordade vägguttaget bör om möjligt installeras direkt bakom fläktbeklädnaden enligt.

Det jordade uttaget bör vara anslutet via en egen säkring.

Om det jordade uttaget inte längre går att nå sedan fläkten väl monterats, måste frånskiljare användas som vid fast anslutning. Om fast anslutning krävs: Fast anslutning får endast utföras av behörig elektriker. Frånskiljare måste användas. Använd en kontakt med en kontaktöppning om minst 3 mm och allpolig frånslagning. Dit hör LS- omkopplare och skyddsbrytare. 몇 Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller service eller av annan fackman. Detta för att undvika fara. Elektriska data: Uppgifterna finns på typskylten. Typskylten syns inuti fläkten om du tar ut filterramen. 몇 Före reparationer: Gör alltid spisfläkten strömlös. Anslutningsledningens längd: 1,30 m. Spisfläkten är avstörd enligt EUs bestämmelser för radioavstörning. Montering Fläkten är avsedd att monteras i köksvägg.

1. Ta bort fettfilter och lamphölje

(se bruksanvisningen).

2. Rita en mittlinje på väggen från taket till

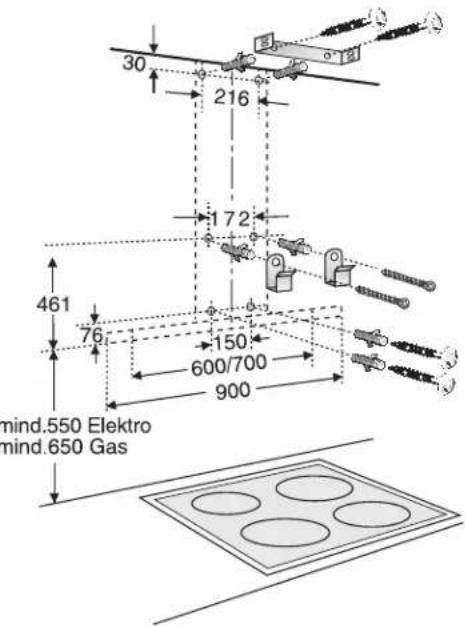

3. Markera med hjälp av mallen

skruvarnas placering på väggen. Underlätta också arbetet genom att rita upp konturerna för upphängnings- området. 몇 Minsta avstånd mellan spis/häll och fläkt; elektrisk spis = 550 mm, gasspis = 650 mm. Mallens undre kant motsvarar fläktens undre kant.

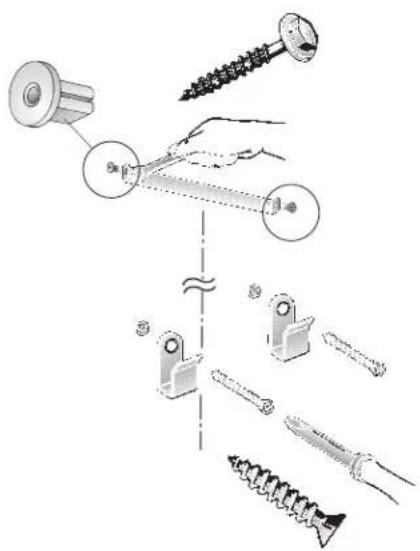

4. Borra 4 hål för fläkten och 2 hål (alla

8 mm för beklädnaden. Tryck in plugg.

7. Häng fast fläkten.

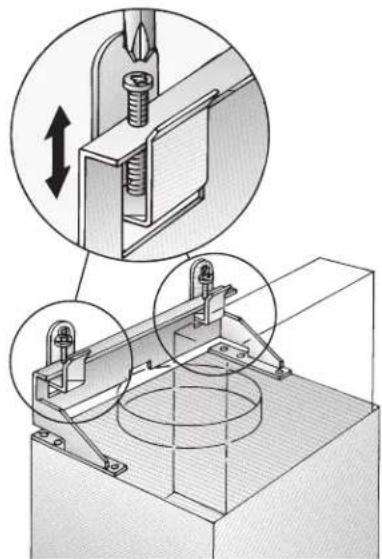

Rikta fläkten i höjdled och sidled med hjälp av justerskruvarna. Obs! Läs noga anvisningar för ev. extra tillbehör som också ska monteras.

5. Sätt fast de 2 bifogade distansbitarna i

fästskenan till beklädnaden.

6. Skruva fast det övre samt de två nedre

12. Dra loss skyddsfolien från

beklädnaden. 몇 Var försiktig så att inte de känsliga ytorna i rostfritt stål skadas.

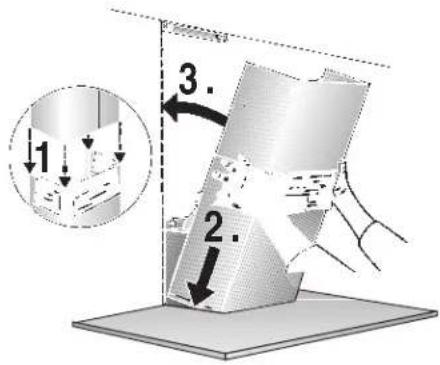

13. Skjut in den övre beklädnadsdelen

(slitsen ska vara nedåt) i den nedre. 몇 Var försiktig så att det inte blir skrapmärken på beklädnaden. Använd monteringsmallen för att skydda kanten på beklädnadens underdel.

10. Sätt samman rörkanalerna.

11. Koppla fläkten till elnätet.

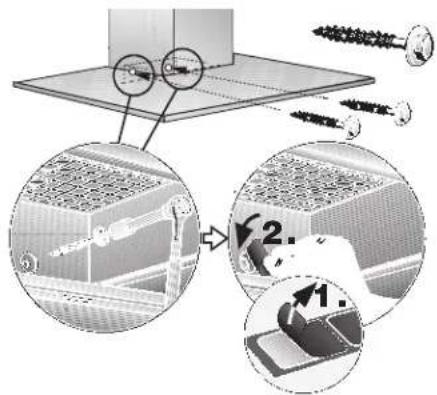

09. Fäst en bit täckfolie över varje hål på de

2 nedre fästskruvarna på skyddsgallret.44 Montering

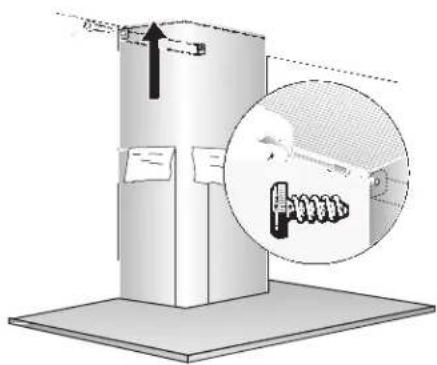

14. Dra försiktigt den övre beklädnadsdelen

uppåt och fäst den i sidorna med 2 skruvar i fästskenan.

15. Sätt tillbaka fettfilter och lamphölje
