GEBRUIKSAANWIJZING SFKS 2 A1 SILVERCREST

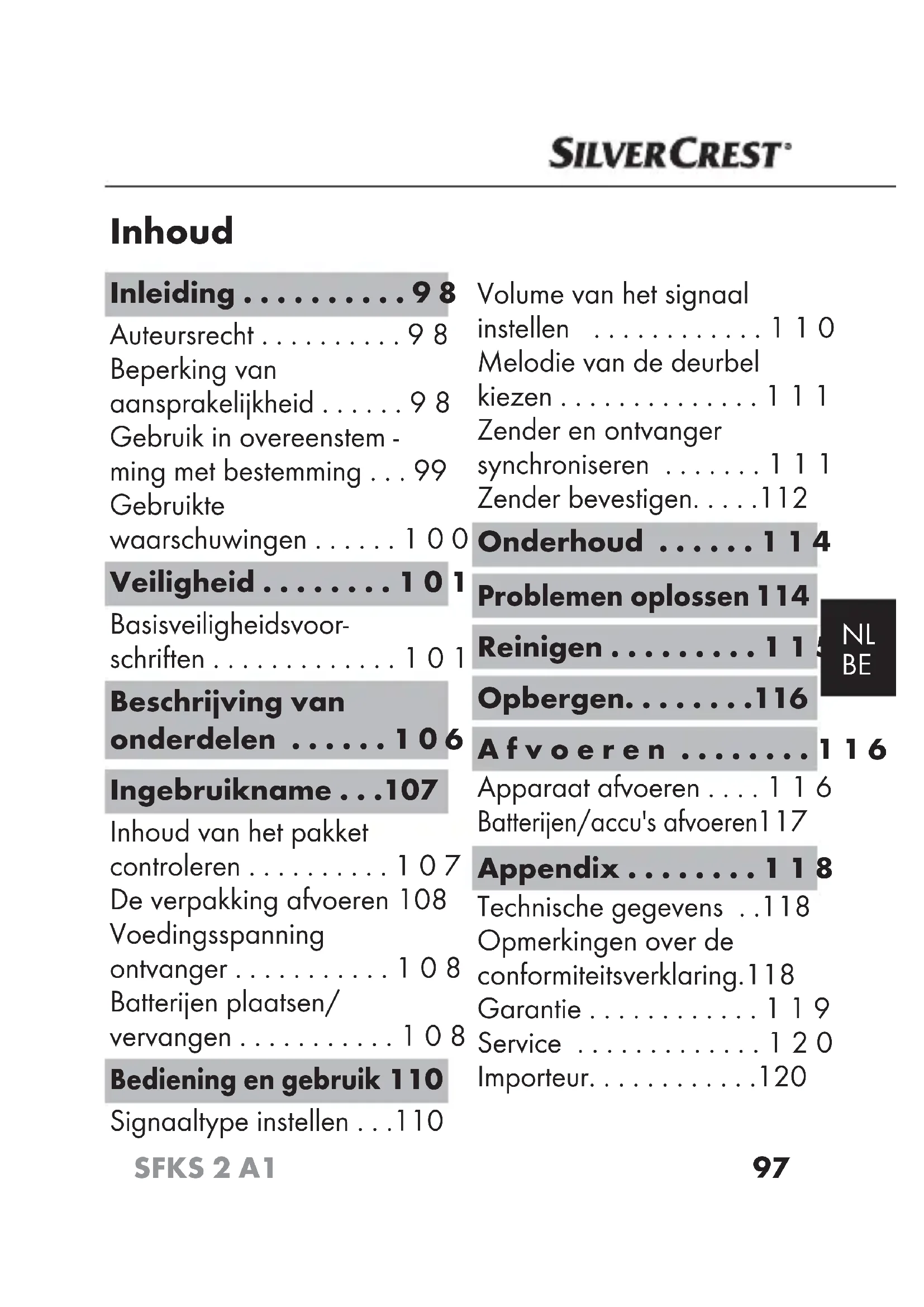

Vouw vóór het lezen de pagina met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE AT CH

aansprakelijkheid ..... 9 8

Gebruik in overeenstem -

ming met bestemming . . . 99

Gebruikte

waarschuwingen ..... 1 0 0

Veiligheid ..... 1 0 1

Basisveiligheidsvoor-

schriften 101

Beschrijving van

onderdelen ..... 1 0 6

Ingebruikname...107

Inhoud van het pakket

controleren ..... 1 0 7

De verpakking afvoeren 108

Voedingsspanning

ontvanger ..... 1 0 8

Batterijen plaatsen/

vervangen....108

Bediening en gebruik 110

Signaaltype instellen . . . 110

Volume van het signaal

instellen 110

Melodie van de deurbel

kiezen 1 1 1

Zender en ontvanger

synchroniseren ..... 1 1 1

Zender bevestigen.....112

Onderhoud ..... 1 1 4

Problemen oplossen 114

Reinigen ..... 1 1

Opbergen.....116

Afvoeren .....116

Apparaat afvoeren . . . . 1 1 6

Batterijen/accu's afvoeren117

Appendix ..... 1 1 8

conformiteitsverklaring.118

Garantie ..... 1 1 9

Service 120

Importeur.....120

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe apparaat.

U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoer. Lees alle bedienings- en veiligheids-aanwijzingen voordat u het product in gebruik neemt. Gebruik het product uitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Berg deze gebruiksaanwijzing zorgvuldig op. Geef alle documenten mee als u het product doorgeeft aan een derde.

Auteursrecht

Deze documentatie is auteursrechtelijk beschermd. ledere reproductie, resp. iedere herdruk, ook die van delen van het document, evenals de weergave van afbeeldingen, ook in gewijzigde toestand, is uitsluitend toe-gestaan met schriftelijke toestemming van de fabrikant.

Beperking van aansprakelijkheid

Alle technische informatie, gegevens en aanwijzingen voor de aansluiting en de bediening in deze gebruiks-aanwijzing voldoen aan de laatste stand bij het ter perse gaan en worden naar ons beste weten verstrekt,

met inachtneming van onze bestaande ervaringen en inzichten. Men kan op basis van de gegevens, afbeeldin- gen en beschrijvingen in deze gebruiksaanwijzing geen aanspraken doen gelden. De fabrikant aanvaardt geen aansprakelijkheid voor schade die voortvloeit uit het niet in acht nemen van de gebruiksaanwijzing, gebruik in strijd met de bestemming, ondeskundig uitgevoerde repa- raties, zonder toestemming uitgevoerde veranderingen of het gebruik van niet-toegestane vervangingsonderdelen.

Gebruik in overeenstemming met bestemming

Dit product wordt gebruikt als radiografisch deurbelsysteem voor draadloos signaleren van bezoek en maakt zodoende het gebruik van een deurbel zonder bedra- ding mogelijk. Een ander of verdergaand gebruik geldt als niet in overeenstemming met de bestemming. Het apparaat is niet bedoeld voor gebruik in bedrijfsmatige of industriële omgevingen. De fabrikant aanvaardt geen aansprakelijkheid voor schade als gevolg van het niet in acht nemen van de gebruiksaanwijzing, gebruik dat niet in overeenstemming met de bestemming is, onvak- kundige reparaties, veranderingen die ongeoorloofd zijn uitgevoerd of gebruik van reserveonderdelen die niet zijn toegestaan. Het risico is uitsluitend voor de gebruiker.

Gebruikte waarschuwingen

In deze gebruiksaanwijzing worden de volgende waarschuwingen gebruikt:

GEVAAR

Een waarschuwing op dit niveau van gevaar duidt op een dreigende, gevaar- lijke situatie.

Als de gevaarlijke situatie niet wordt vermeden, kan dit de dood of ernstig letsel tot gevolg hebben.

▶ Neem de aanwijzingen in deze waarschuwing in acht om gevaar voor fataal of ernstig letsel van personen te voorkomen.

LET OP

Een waarschuwing op dit niveau van gevaar duidt op mogelijke materiële schade.

Als de situatie niet wordt vermeden, kan dit materiële schade tot gevolg hebben.

▶ Volg de aanwijzingen in deze waarschuwing op om materiële schade te voorkomen.

OPMERKING

▶ Een opmerking bevat extra informatie die de omgang met het apparaat vergemakkelijkt.

Veiligheid

In dit hoofdstuk krijgt u belangrijke veiligheidsvoorschriften voor de omgang met het apparaat. Dit apparaat voldoet aan de gestelde veiligheidsvoorschriften. Een verkeerd gebruik kan leiden tot persoonlijk letsel en materiële schade.

Basisveiligheidsvoorschriften

- Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zijn geïnstrueerd en de daaruit resulterende gevaren hebben begrepen. Kinderen mogen niet met het apparaat spelen. Kinderen mogen zonder toezicht geen reini-ging en gebruikersonderhoud uitvoeren.

De netstekker dient voor de loskoppeling van het lichtnet. Dit loskoppelen moet te allen tijde mogelijk zijn.

■ Wanneer de batterij foutief wordt vervangen, bestaat er explosiegevaar. Vervang batterijen alleen door gelijke of vergelijkbare batterijen.

■ Plaats geen open vlambronnen, zoals bijv. kaarsen, op het apparaat.

■ Controleer het apparaat vóór gebruik op zichtbare schade aan de buitenzijde. Gebruik geen apparaat dat beschadigd of gevallen is.

Stel het apparaat niet bloot aan rechtstreeks zonlicht of hoge temperaturen. Het kan namelijk oververhit en onherstelbaar beschadigd raken.

Stel de ontvanger niet bloot aan spat- en of druipwater en zet geen voorwerpen gevuld met vloeistof, zoals vazen of open drankjes op of naast de ontvanger.

■ Waarschuwing voor elektrische spanning! Open nooit de behuizing van de ontvanger. In het apparaat bevinden zich geen onderdelen die de gebruiker zelf kan onderhouden of vervangen.

■ Probeer niet zelf het apparaat om te bouwen of te modificeren.

Laat reparaties aan het apparaat alleen uitvoeren door geautoriseerde vakbedrijven of door de klanten-service. Ondeskundige reparaties kunnen resulteren in gevaren voor de gebruiker. Bovendien vervalt dan de garantie.

Haal de stekker van het apparaat onmiddellijk uit het stopcontact als u een brandlucht of rookontwikkeling constateert. Laat het apparaat door een gekwalificeerd vakman nakijken voordat u het opnieuw gebruikt.

GEVAAR

Een verkeerde omgang met batterijen kan resulteren in brand, explosies, weglekken van gevaarlijke stoffen en andere gevaarlijke situaties! Voor een veilige omgang met batterijen neemt u de volgende veiligheidsinstructies in acht:

▶ Gooi batterijen niet in vuur en stel ze niet bloot aan hoge temperaturen.
▶ Maak batterijen niet open, vervorm ze niet en sluit ze niet kort, omdat in dat geval de chemicaliën uit de batterijen kunnen vrijkomen.
▶ Probeer batterijen niet opnieuw op te laden.

GEVAAR

• Controleer de batterijen regelmatig. Vrijkomende chemicaliën kunnen het apparaat permanent beschadigen. Wees bijzonder voorzichtig in de omgang met beschadigde of lekkende batterijen. Gevaar voor letsel door bijtende stoffen! Draag veiligheidshandschoenen.
  Chemicaliën die uit een batterij vrijkomen, kunnen huidirritatie tot gevolg hebben. Spoel de huid met veel water af bij contact met deze chemicaliën. Als de chemicaliën in de ogen komen, in elk geval met water uitspoelen, niet wrijven, en onmiddellijk een arts consulteren.
  ▶ Batterijen mogen niet in kinderhanden terecht-komen. Kinderen kunnen batterijen in de mond stoppen en inslikken. Indien een batterij is ingeslikt, moet onmiddellijk medische hulp worden gezocht.
  ▶ Plaats de batterijen altijd met de polen op de juiste plaats, omdat de batterijen anders kunnen exploderen.

GEVAAR

▶ Haal de batterijen uit het apparaat als u dat langere tijd niet gebruikt.
▶ Slik geen batterijen in – er bestaat gevaar voor chemische verbrandingen!
- Dit apparaat bevat een knoopcel. Als de knoopcel wordt ingeslikt, bestaat er gevaar voor ernstige inwendige verbrandingen binnen 2 uur, die dodelijk kunnen zijn.
▶ Berg oude en nieuwe batterijen buiten het bereik van kinderen op.
- Kan het batterijvak niet correct worden gesloten, gebruik het product dan niet en houd het uit de buurt van kinderen.

GEVAAR

Verpakkingsmateriaal is geen speelgoed! Houd alle verpakkingsmaterialen uit de buurt van kinderen.

Er bestaat verstikkingsgevaar!

Beschrijving van onderdelen

(afbeeldingen: zie uitvouwpagina)

Ontvanger (afb. A)

① Luidspreker
② Signaalindicatie
③ Schakelknop voor signaaltype (optisch/akoestisch)
4 Toets voor volumeregeling (VOL 1/2/3)
⑤ Toets voor melodiekeuze
6 Synchronisatietoets 三

Zender (afb. B)

⑦ Afdekking naamplaatje
8 Beltoets
⑨ Batterijvak
10 Montageplaat
⑪ Montagegaten

⑫ Dubbelzijdig plakband

13 Naamplaatje

14 Plug

15 Schroef

16 3V-batterij type CR2032

17 Ontgrendelingsgereedschap

Ingebruikname

Inhoud van het pakket controleren

(afbeeldingen: zie uitvouwpagina)

Het pakket bestaat uit de volgende onderdelen:

• 1 x ontvanger
• 1 x zender
• 1 x 3V-batterij type CR 2032
• 5 x naamplaatje
• 2 x plug met schroef voor de montage van de zender
• 1 x dubbelzijdige plakband voor montage van de zender
• 1 x ontgrendelingsgereedschap voor montageplaat van de zenderbehuizing
• Deze gebruiksaanwijzing
  Haal alle onderdelen van het apparaat uit de verpakking en verwijder alle verpakkingsmateriaal.
  ◆ Controleer of het pakket compleet is en of er sprake is van zichtbare schade.
  Neem contact op met de Service-Hotline (zie hoofdstuk Service) als het pakket niet compleet is, of indien er sprake is van schade door gebrekkige verpakking of transport.

De verpakking afvoeren

De verpakking beschermt het apparaat tegen transportschade. De verpakkingsmaterialen zijn niet schadelijk voor het milieu. Ze zijn gekozen op grond van milieu-vriendelijkheid en daarom recyclebaar.

Het terugvoeren van de verpakking in de materiaalkringloop betekent een besparing op grondstoffen en zorgt voor minder afval.

Voer niet meer benodigde verpakkingsmaterialen af conform de plaatselijk geldende voorschriften.

Voedingsspanning ontvanger

De ontvanger wordt voor de voedingsspanning aangesloten op een volgens de voorschriften geïnstalleerd stopcontact en heeft geen batterijen nodig.

Batterijen plaatsen/vervangen

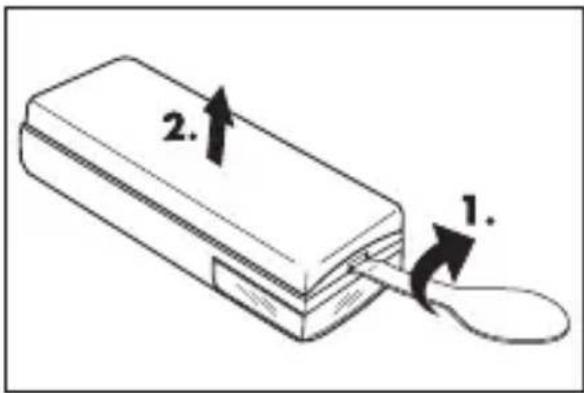

• Steek het ontgrendelingsgereedschap 17 in de uitsparing aan de zijkant en draai het zijwaarts om de montageplaat 10 af te nemen (zie afb. 1).

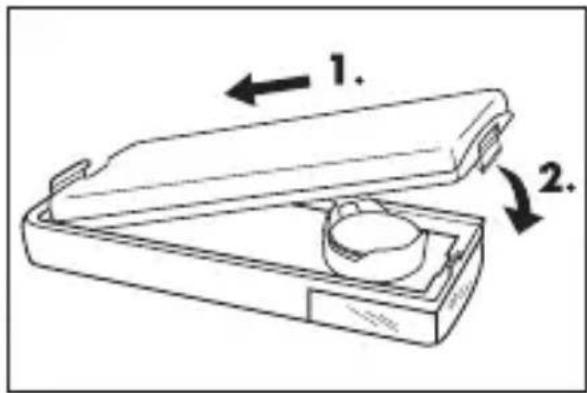

  Plaats een 3V-batterij van het type CR 2032 in het batterijvak ⑨. De kant van de batterij aangeduid met "+" moet omhoog wijzen.

Plaats de montageplaat 10 terug op de zender en laat deze hoorbaar vastklikken (zie afb. 2). Let erop dat de afdichtring correct in het frame van de montageplaat ligt. Anders is de IP-bescherming niet gegaran-deerd.

2. 1.

1. 2.

Afb. 1 Afb. 2

OPMERKING

Indien het vermogen van het apparaat afneemt of helemaal uitvalt, is de batterij leeg. Vervang de lege batterij dan door een nieuwe batterij van hetzelfde type.

Bediening en gebruik

Signaaltype instellen

De ontvanger kan de ontvangst van een deurbelsignaal hetzij optisch, hetzij akoestisch, hetzij optisch en akoestisch melden.

◆ Zet de schakelknop voor het signaaltype ③ op de gewenste stand:

- alleen akoestische deurbelmelding, de gewenste melodie is te horen

- alleen optische deurbelmelding, de signaal-indicatie knippert

- optische en akoestische deurbelmelding

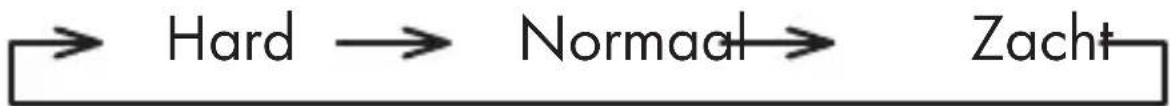

Volume van het signaal instellen

Voor de keuze van het gewenste belsignaal druktu zo vaak op de toets voor de volumeregeling VOL. 1/2/3 ④, tot het gewenste volume is ingesteld.

Melodie van de deurbel kiezen

Er zijn 36 verschillende belmelodieën in het apparaat opgeslagen.

◆ Druk aan aantal keren op de toets voor de melodie-keuze ⏻ 5.

Als de gewenste melodie te horen is, stopt u met kiezen. Het apparaat gebruikt de melodie die het laatst werd afgespeeld.

Zender en ontvanger synchroniseren

Zender en ontvanger van dit draadloze deurbelsysteem kunnen op een groot aantal coderingen met elkaar communiceren. Daardoor kunnen maximaal 5 zenders met één ontvanger worden gebruikt. Bovendien kunt u het draadloze deurbelsysteem uitbreiden met zo veel ontvangers als u wilt. Voorwaarde hiervoor is wel dat zender en ontvanger van één systeem op dezelfde frequentie werken. Hiertoe moet u de apparaten als volgt synchroniseren:

Druk op de synchronisatietoets ⑥ op de ontvanger.

♦ Druk nu op de beltoets 8 op de zender.

Als de synchronisatie succesvol was, meldt de ontvanger zich met het ingestelde signaal. Mocht de ontvanger niet als beschreven reageren, dan herhaalt u de synchronisatie.

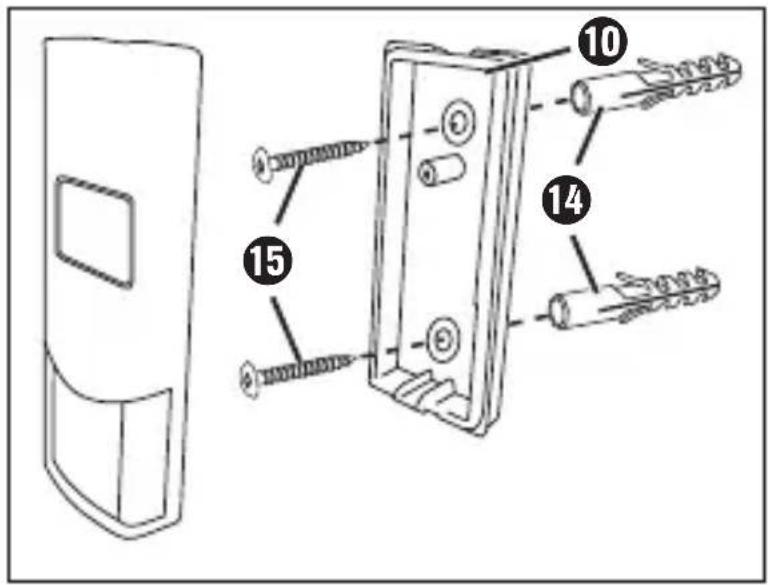

Zender bevestigen

Kies een geschikte locatie voor de zender nabij uw huisdeur.
Doorboor de voorgestanste montagegaten 11 op de binnenkant van de montageplaat 10 met een puntig voorwerp.
◆ Markeer met behulp van de montageplaat 10 de posities voor de twee benodigde boorgaten en boor de gaten voor de meegeleverde pluggen 14 (6 mm-boortje).
◆ Streek de pluggen in de boorgaten en schroef de montageplaat 10 met de schroeven 15 aan de wand (zie afb. 3).
◆ Plaats de zender op de montageplaat 10 en laat de zender hoorbaar vastklikken.

▶ De zender kan ook met het dubbelzijdige plakband ⑫ op een geschikt oppervlak worden bevestigd.

♦ Beschrijf een van de meegeleverde naamplaatjes 13. Als u het naamplaatje met de hand beschrijft, kunt u het beste een watervaste stift gebruiken.
Haal de afdekking van het naamplaatje ⑦ van de zender af en plaats uw naamplaatje in de uitsparing van de zender.
- Bevestig de afdekking van het naamplaatje ⑦ weer op de zender.

Onderhoud

Het apparaat is onderhoudsvrij. Werkzaamheden aan of in het product zijdens de gebruiker zijn niet voorzien. Wendt u zich in geval van storingen of evidente beschadigingen tot de klantenservice. Haal de batterij uit de zender wanneer u het apparaat langere tijd niet gebruikt.

Problemen oplossen

Bij drukken op de beltoets klinkt er geen beltoon

◆ Controleer of er een batterij van het type CR2032 in de zender is geplaatst.
◆ Controleer of het gebruikte stopcontact voor de ontvanger naar behoren werkt.
♦ Mogelijk is de zender nog niet met de ontvanger gesynchroniseerd. Herhaal de synchronisatie.
♦ Vergewis u ervan dat de schakelknop voor het signaaltype op de stand 📄 of staat.

Het bereik is beperkt

- Een zwakke batterij verkleint het bereik. Vervang de batterij om de 12-18 maanden.

Metaalconstructies, wanden, plafonds of andere apparaten die op dezelfde frequentie werken, kunnen het bereik verkleinen. Monteer de zender indien mogelijk niet in de buurt van metaaldelen.

OPMERKING

▶ Neem contact op met de Service-Hotline als u met de stappen hiervoor het probleem niet kunt verhelpen (zie het hoofdstuk Service).

Reinigen

LET OP

▶ Mogelijke beschadiging van het apparaat. Er bevinden zich geen onderdelen in het apparaat die schoongemaakt kunnen worden of onderhoud vergen. Door binnendringend vocht kan het apparaat beschadigd raken.

- Gebruik geen bijtende, schurende of oplosmiddel-houdende schoonmaakmiddelen. Deze kunnen het oppervlak van het apparaat aantasten.

♦ Reinig het apparaat uitsluitend met een licht vochtige doek en een mild afwasmiddel.

Opbergen

♦ Berg de apparaten op een droge en stofvrije plek zonder rechtstreeks zonlicht op.

Afvoeren

Apparaat afvoeren

Het symbool hiernaast met een doorgekruiste vuilnisbak geeft aan dat dit apparaat is onderworpen aan de Richtlijn 2012/19/EU. Deze richtlijn stelt dat u dit apparaat aan het einde van zijn levensduur niet met het normale huisvuil mag afvoeren, maar moet inleveren bij speciaal hiervoor bestemde inza-melpunten, milieuparken of afvalverwerkingsbedrijven.

Dit afvoeren is voor u kosteloos. Spaar het milieu en voer producten op een voor het milieu verant- woorde manier af.

Neem voor meer informatie contact op met uw lokale afvalverwerkingsbedrijf of uw gemeentereiniging.

Batterijen/accu's afvoeren

Batterijen/accu's mogen niet met het huishoudelijke afval worden afgevoerd. Batterijen kunnen giftige stoffen bevatten die schadelijk zijn voor het milieu. Voer de batterijen/accu's daarom altijd beslist af in overeenstemming met de geldende wettelijke bepalingen. Iedere consument is wettelijk verplicht om batterijen/accu's in te leveren bij een inzamelpunt in zijn/haar gemeente, stadsdeel of in de handel. Deze verplichting heeft tot doel batterijen/accu's tot afval te kunnen verwerken op een manier die het milieu ontlast.

Appendix

Technische gegevens

Voedingsspanning ontvanger	110-240 V ~, 50/60 Hz
Opgenomen vermogen	In werking: 200 mAStand-by: 1,3 mA
Voedingsspanning zender	1 x 3 V-batterij,type CR 2032
Zendfrequentie 433 MHz
Bereik 100 m (in vrije ruimte)
Aantal beltonen 36
Beschermingsklasse zender	IP 44

Opmerkingen over de conformiteits-verklaring

Dit apparaat is in overeenstemming met de fundamen-tele eisen en de andere relevante voorschriften van de R&TTE-richtlijn 1999/5/EC en de Laagspanningsrichtlijn 2006/95/EC.

De volledige conformiteitsverklaring is te verkrijgen bij de importeur.

Garantie

U hebt op dit apparaat 3 jaar garantie vanaf de aan- koopdatum. Het apparaat is met de grootst mogelijke zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd.

Bewaar de kassabon als bewijs van aankoop. Neem telefonisch contact op met uw servicepunt, mocht u aanspraak willen maken op de garantie.

Alleen op die manier is een kosteloze verzending van uw product gegarandeerd.

OPMERKING

De garantie geldt uitsluitend voor materiaal- of fabricagefouten, echter niet voor transportschade, aan slijtage onderhevige delen of voor beschadigingen van breekbare delen, bijv. schakelaars of accu's.

Het product is uitsluitend bestemd voor privégebruik en niet voor bedrijfsmatige doeleinden. Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie.

Uw wettelijke rechten worden door deze garantie niet beperkt. De garantieperiode wordt door deze waar-

borg niet verlengd. Dat geldt ook voor vervangen en gerepareerde onderdelen.

Eventueel al bij aankoop aanwezige schade en gebreken moeten meteen na het uitpakken worden gemeld, echter uiterlijk twee dagen na de aankoopdatum.

Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Service

Service Nederland

Bereikbaarheid hotline:

Maandag t/m vrijdag van 8:00 tot 20:00 uur (CET)

Importeur
