BRUKSANVISNING SFKS 2 A1 SILVERCREST

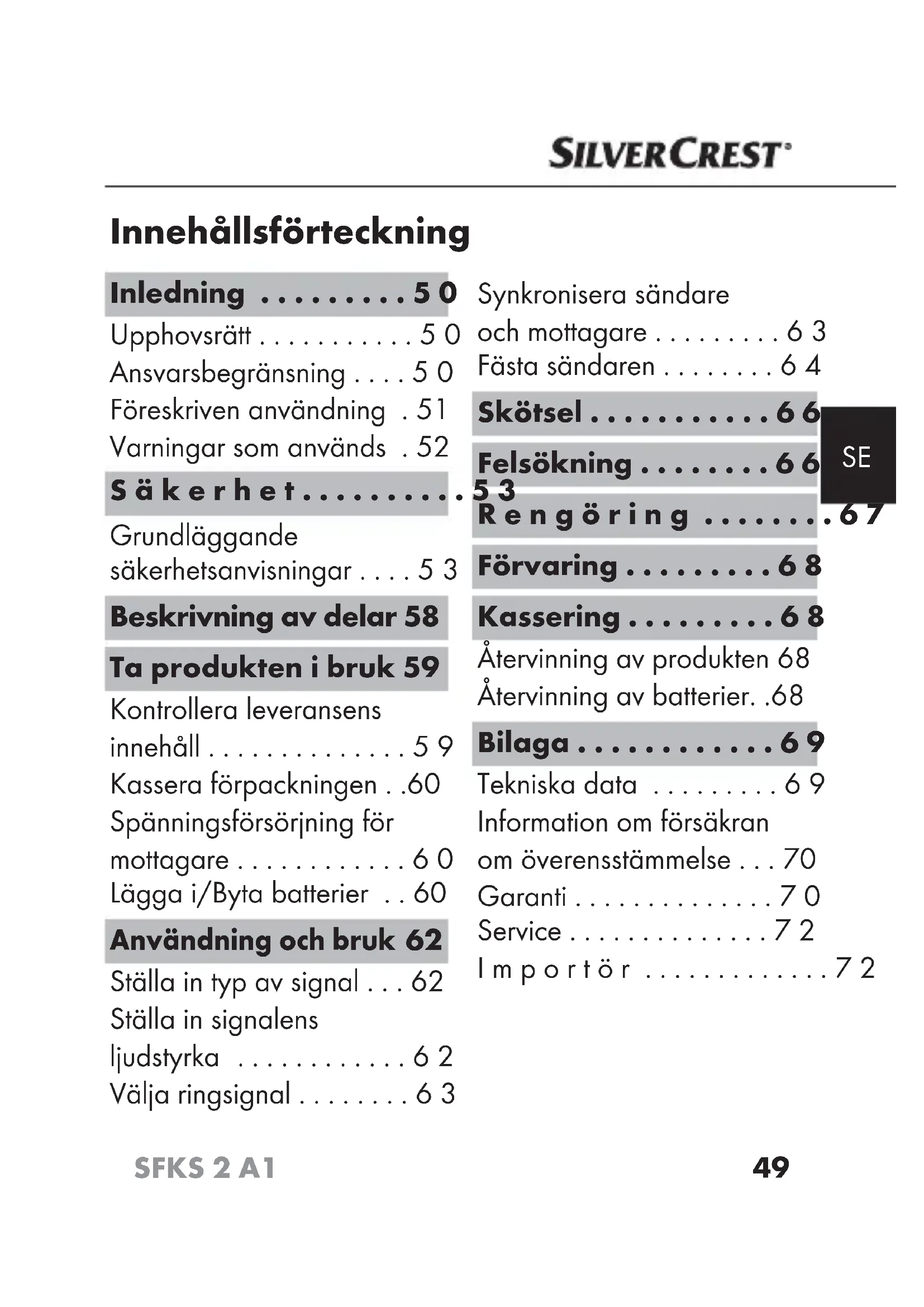

• Innehållsförteckning Inledning p. 50
• Upphovsrätt p. 50
• Ansvarsbegränsning p. 50
• Föreskriven användning . 51 Varningar som används . 52 Säkerhet p. 53
• Grundläggande säkerhetsanvisningar p. 53
• Beskrivning av delar 58 Ta produkten i bruk 59 Kontrollera leveransens innehåll p. 59
• Kassera förpackningen p. 60
• Spänningsförsörjning för mottagare p. 60

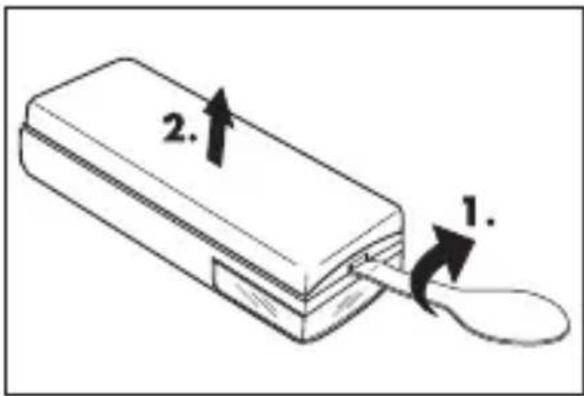

• Lägga i/Byta batterier Användning och bruk p. 60

• Ställa in typ av signal p. 62

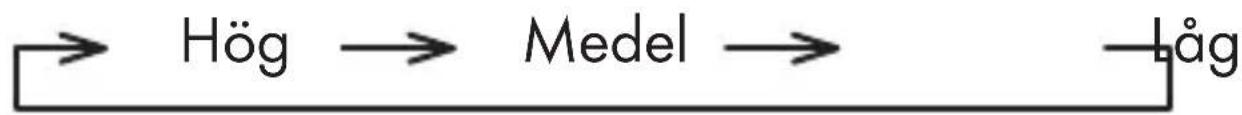

• Ställa in signalens ljudstyrka p. 62
• Välja ringsignal p. 63
• Synkronisera sändare och mottagare p. 63
• Fästa sändaren p. 64
• Skötsel p. 66
• Felsökning p. 66
• Rengöring p. 67
• Förvaring p. 68
• Kassering p. 68
• Återvinning av produkten 68 Återvinning av batterier p. 68
• Bilaga p. 69
• Tekniska data p. 69
• Information om försäkran om överensstämmelse p. 70
• Garanti p. 70
• Service p. 72
• Importör SE p. 72

SFKS 2 A1 Inledning Ett stort grattis till din nyinköpta produkt. Du har valt en produkt med hög kvalitet. Bruksanvisning- en ingår som en del av leveransen. Den innehåller viktig information om säkerhet, användning och återvinning. Läs noga igenom alla användar- och säkerhetsanvisningar innan du börjar använda produkten. Använd endast produkten enligt beskrivningarna och i de syften som anges här. Ta väl vara på den här bruksanvisningen. Lämna över all dokumentation tillsammans med produk- ten om du överlåter den till någon annan person. Upphovsrätt Det här dokumentet skyddas av upphovsrätt. För all form av mångfaldigande eller eftertryck, även delvis, samt återgivning av bilderna, även i förändrat skick, krävs tillverkarens skriftliga tillstånd. Ansvarsbegränsning All teknisk information, alla data och anvisningar för anslutning och användning motsvarar senaste standard när dokumentet trycks och har utformats efter bästa förmåga med hänsyn till vår tidigare erfarenhet och kunskap. Det finns inga som helst möjligheter att ställa51 SFKS 2 A1

krav på ersättning som baseras på angivelserna, bil- derna eller beskrivningarna i den här bruksanvisningen. Tillverkaren ansvarar inte för skador som är ett resultat av att anvisningarna inte följts, produkten använts på ett sätt som strider mot föreskrifterna, felaktigt utförda reparationer, otillåtna ändringar på produkten eller för att reservdelar som inte är godkända använts. Föreskriven användning Den här produkten ska användas som trådlös dörrklocka för att signalera när det kommer besökare och den kräver inga kablar eller anslutningar. All annan eller utökad form av användning strider mot föreskrifterna. Produkten ska inte användas yrkesmässigt eller industriellt. Det finns inga möjligheter att ställa krav på ersättning för skador som är ett resultat av felaktig användning, felaktigt utförda reparationer, otillåtna ändringar på produkten eller för att reservdelar som inte är godkända använts. Allt ansvar vilar på användaren.SE

SFKS 2 A1 Varningar som används I den här bruksanvisningen används följande varningar: FARA En varning på den här nivån innebär en akut farlig situation. Om ingenting görs för att undvika situationen finns risk för dödsolyckor och svåra personskador. ► Följ anvisningarna i varningstexten för att undvika dödsolyckor och svåra personskador. AKTA En varning på den här nivån innebär risk för sakskador. Om ingenting görs för att undvika situationen kan resultatet bli sakskador. ► Följ anvisningarna i varningstexten för att undvika sakskador. OBSERVERA ► Under Observera finns extra information som ska hjälpa dig att handskas med produkten.53 SFKS 2 A1

Säkerhet Det här kapitlet innehåller viktig information för säker hantering av produkten. Den här produkten motsvarar gällande säkerhetsbestämmelser. Om den används på fel sätt kan den orsaka person- och sakskador. Grundläggande säkerhetsanvisningar ■ Den här produkten kan användas av barn som är minst 8 år och av personer med begränsad fysisk, sensorisk eller mental förmåga eller bristande erfa- renhet och/eller kunskap om de hålls under uppsikt eller har instruerats i hur produkten används på ett säkert sätt och inser vilka risker det innebär. Barn får inte leka med produkten. Rengöring och allmän service får bara göras av barn om någon vuxen håller uppsikt. ■ Kontakten används för att bryta strömmen. Det måste alltid gå att bryta strömmen med kontakten. ■ Om man byter till ett annat batteri finns risk för explosion. Byt bara ut batteriet mot ett likadant eller likvärdigt batteri. ■ Ställ inte öppna lågor, som t ex stearinljus, på eller bredvid produkten.SE

SFKS 2 A1 ■ Kontrollera om produkten har några synliga skador innan du använder den. Om produkten är skadad eller har fallit i golvet får den inte användas. ■ Utsätt inte produkten för direkt solljus eller höga temperaturer. Då kan den bli överhettad och skadas så att den inte går att reparera. ■ Utsätt inte mottagaren för stänkande eller droppande vatten och ställ inga vätskefyllda kärl, som tex vaser och dricksglas, på eller bredvid mottagaren. ■ Varning för elektrisk spänning! Öppna aldrig mottagarens hölje. Produkten har inga delar som kan bytas ut eller underhållas av användaren. ■ Gör inga egna ombyggnader eller förändringar på produkten. ■ Låt endast en auktoriserad fackverkstad eller vår kundtjänst reparera produkten. Felaktigt utförda reparationer kan innebära en risk för användaren. Dessutom upphör garantin att gälla. ■ Dra omedelbart ut produkten ur uttaget om det luktar bränt eller ryker. Låt kvalificerad fackpersonal kontrol- lera produkten innan den används igen.55 SFKS 2 A1

FARA Om batterier hanteras på fel sätt kan resultatet bli eldsvåda, explosioner, att farliga ämnen läcker ut och andra farliga situationer! Observera följande anvisningar för säker hantering av batterier: ► Kasta inte batterierna i en eld och utsätt dem inte för höga temperaturer. ► Batterier får inte öppnas, deformeras eller kortslutas, då kan kemikalierna inuti batteriet läcka ut. ► Försök inte ladda upp batterier som inte är upp- laddningsbara. ► Kontrollera batterierna regelbundet. Kemiska äm- nen som läcker ut kan orsaka varaktiga skador på produkten. Var extra försiktig när du handskas med skadade eller läckande batterier. Det finns risk för frätskador! Använd skyddshandskar.SE

SFKS 2 A1 FARA ► Kemiska ämnen som läcker från ett batteri kan irrite- ra huden. Skölj i så fall bort den från huden i rikligt med vatten. Om de kemiska ämnena kommer in i ögonen ska man skölja i rikligt med vatten och inte gnugga ögonen. Uppsök därefter omedelbart en läkare. ► Barn får inte handskas med batterier. De kan stoppa dem i munnen och svälja dem. Om någon råkar svälja ett batteri måste man omedelbart söka medicinsk vård. ► Lägg alltid in batterierna med polerna åt rätt håll, annars kan de explodera. ► Ta ut batterierna om du inte ska använda produkten under en längre tid. ► Det är farligt att svälja batterier - kemikalierna kan orsaka brännskador! ► Den här produkten innehåller ett knappcellsbatteri. Om någon råkar svälja batteriet finns risk för all- varliga inre brännskador som kan vara livshotande inom två timmar.57 SFKS 2 A1

FARA ► Förvara alltid nya och gamla batterier utom räckhåll för barn. ► Om det inte går att stänga batterifacket ska pro- dukten inte användas och måste hållas på avstånd från barn. FARA Förpackningsmaterial är inga leksaker. Håll allt förpackningsmaterial på avstånd från barn. Risk för kvävning!SE

SFKS 2 A1 Beskrivning av delar (se bilder på den uppfällbara sidan) Mottagare (Bild A) Högtalare Signalvisare Signaltypsväxlare (optisk/akustisk) Volymknapp (VOL 1/2/3) Melodiväljare Synkroniseringsknapp Sändare (Bild B) Skydd för namnskylt Ringknapp Batterifack Monteringsplatta -Monteringshål Tillbehör (bild C) 3 Dubbelsidig tejp ! Namnskylt .Plugg 0Skruv 63V-batteri av typ CR2032 1Upplåsningsverktyg59 SFKS 2 A1

Ta produkten i bruk Kontrollera leveransens innehåll (se bilder på den uppfällbara sidan) Leveransen innehåller följande delar: ● 1 mottagare ● 1 sändare ● 1 3V-batteri av typ CR 2032 ● 5 namnskyltar ● 2 pluggar med skruvar för montering av sändare ● 1 dubbelsidig tejp för montering av sändare ● 1 upplåsningsverktyg till sändarhöljets monteringsplatta ● Denna bruksanvisning ♦ Ta upp alla delar ur förpackningen och ta bort allt förpackningsmaterial. ♦ Kontrollera att leveransen är komplett och inte har några synliga skador. ♦ Om någonting fattas eller om leveransen skadats på grund av bristfällig förpackning eller i transporten ska du vända dig till vår Service Hotline (se kapitel Service).SE

SFKS 2 A1 Kassera förpackningen Förpackningen ska skydda produkten från transportska- dor. Förpackningsmaterialet har valts med tanke på miljön och de tekniska förutsättningarna för avfallshantering och kan därför återvinnas. Genom att återföra förpackningen till kretsloppet kan vi spara på råvaror och minska sopberget. Kassera förpackningar som inte behövs längre enligt gällande lokala bestämmelser. Spänningsförsörjning för mottagare Mottagaren ska sättas direkt i ett godkänt eluttag och behöver inga batterier. Lägga i/Byta batterier ♦ Stick in upplåsningsverktyget 1 i öppningen på sidan av sändaren och vrid det åt sidan för att kunna ta av monteringsplattan (se bild 1). ♦ Lägg i ett 3V-batteri av typ CR 2032 i batterifacket . Den sida som är märkt med ett + ska peka uppåt.61 SFKS 2 A1

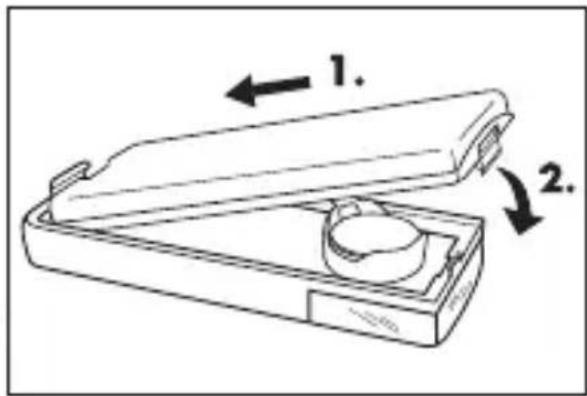

Sätt tillbaka monteringsplattan på sändaren igen. Det ska höras när den snäpper fast (se bild 2). Kontrollera att tätningsringen ligger rätt i monterings- plattans ram. Annars fungerar inte IP-skyddet. Bild 1 Bild 2 OBSERVERA ► Om produkten fungerar dåligt eller inte alls bety- der det att batteriet är urladdat. Byt ut det gamla batteriet mot ett nytt av samma typ.SE

SFKS 2 A1 Användning och bruk Ställa in typ av signal Mottagaren kan visa att det ringer på dörren optiskt, akustiskt eller både optiskt och akustiskt. ♦ Sätt signaltypsväxlaren på önskat läge: — bara akustisk signal, den melodi som valts spelas — bara optisk signal, signalvisaren blinkar — optisk och akustisk signal Ställa in signalens ljudstyrka För att ställa in signalens ljudstyrka trycker du upprepade gånger på VOL-knappen 1/2/3 tills du är nöjd med volymen. Hög Medel Låg63 SFKS 2 A1

Välja ringsignal Du kan välja mellan 36 olika ringsignaler. ♦ Tryck upprepade gånger på melodiväljaren

♦ När du hittat den melodi du vill ha slutar du att trycka på knappen. Produkten spelar den senast spelade melodin. Synkronisera sändare och mottagare I det här trådlösa dörrklocksystemet kan sändaren och mottagaren kommunicera med varandra med ett stort antal olika kodningar. Därför kan man använda upp till 5 sändare till en mottagare. Det trådlösa dörrklocksyste- met kan även byggas ut med hur många mottagare som helst. Förutsättningen är att sändaren och mottagaren i samma system arbetar på samma frekvens. Då måste de synkroniseras så här: ♦ Tryck på mottagarens synkroniseringsknapp

♦ Tryck sedan på sändarens ringknapp . När synkroniseringen lyckats avger mottagaren den in- ställda signalen för att bekräfta. Skulle mottagaren inte reagera upprepar du synkroniseringen.SE

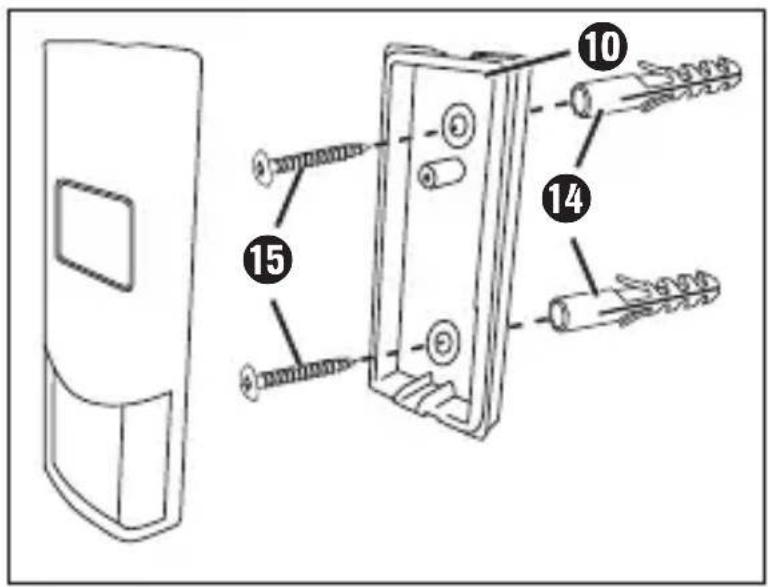

SFKS 2 A1 Fästa sändaren ♦ Välj en lämplig plats för sändaren i närheten av ytterdörren. ♦ Tryck ut de utstansade monteringshålen - på insidan av monteringsplattan med ett spetsigt föremål. ♦ Använd monteringsplattan för att markera läget för de två borrhål som krävs och borra hålen till de två medföljande pluggarna .(6mm-borr). ♦ Stick in pluggarna i hålen och skruva fast monterings- plattan på väggen med skruvarna 0(se bild 3). ♦ Sätt sändaren på monteringsplattan och låt den klicka fast.

OBSERVERA ► Alternativt kan sändaren också fästas på en lämp- lig yta med den dubbelsidiga tejpen 3. ♦ Skriv namn på en av namnskyltarna !. Om du skriver för hand rekommenderar vi en penna med vattenfast skrift. ♦ Ta av skyddet till namnskylten från sändaren och stoppa in din egen namnskylt i öppningen. ♦ Sätt tillbaka skyddet till namnskylten på sändaren.SE

SFKS 2 A1 Skötsel Produkten är underhållsfri. Användaren behöver inte göra några som helst arbeten på den. Vänd dig till kundservice om produkten inte fungerar som den ska eller om du upptäcker att den är skadad. Om du inte ska använda produkten under en längre tid ska du ta ut batteriet ur sändaren. Felsökning Det hörs ingen ringsignal när jag trycker på knappen ♦ Kontrollera om det ligger ett batteri av typ CR2032 i sändaren. ♦ Kontrollera om uttaget som mottagaren sitter i fungerar. ♦ Det kan hända att sändaren ännu inte synkroniserats med mottagaren. Upprepa synkroniseringen. ♦ Försäkra dig om att signaltypsväxlaren står på läge eller .67 SFKS 2 A1

Räckvidden har minskat ♦ Ett svagt batteri reducerar räckvidden. Byt batteri var tolfte till artonde månad. ♦ Metallkonstruktioner, väggar, innertak och andra appa- rater som arbetar på samma frekvens kan minska räck- vidden. Montera helst inte sändaren nära metalldelar. OBSERVERA ► Om det inte går att lösa problemet med hjälp av ovanstående tips ber vi dig att kontakta vår Service Hotline (se kapitel Service). Rengöring AKTA ► Produkten kan skadas. Det finns inga delar som ska rengöras eller servas inuti produkten. Produk- ten kan skadas om det kommer in fukt i den. ► Använd inga frätande eller slipande medel eller medel som innehåller lösningsmedel för att ren- göra produkten. De kan skada produktens yta. ♦ Rengör bara produkten med en lätt fuktad trasa och milt diskmedel.SE

SFKS 2 A1 Förvaring ♦ Förvara produkten på ett torrt och dammfritt ställe utan direkt solljus. Kassering Återvinning av produkten Symbolen till vänster med en överstruken sop- tunna på hjul visar att produkten omfattas av direktiv 2012/19/EU. Direktivet föreskriver att den här produkten inte får slängas bland de vanliga hushållssoporna när den ska kasseras, utan måste läm- nas in till speciella insamlingsställen, återvinningsanlägg- ningar eller återvinningsföretag. Det kostar dig ingenting att lämna in produkten. Tänk på miljön och kassera produkten på rätt sätt. Mer information finns hos din lokala avfallshantering eller din stads- eller kommunförvaltning. Återvinning av batterier Vanliga och uppladdningsbara batterier får inte slängas bland hushållssoporna. Batterier kan innehålla giftiga ämnen som skadar miljön. Därför måste alla batterier alltid kasseras enligt gällande, lagstadgade bestämmelser.69 SFKS 2 A1

Den som använder någon typ av batterier (uppladd- ningsbara eller vanliga) är skyldig enligt lag att lämna in dem till ett speciellt insamlingsställe i sin kommun eller stadsdel eller att lämna tillbaka dem till återförsäljaren. Den här bestämmelsen är till för att batterier ska kunna avfallshanteras utan att skada miljön. Bilaga Tekniska data Spänningsförsörjning för mottagare 110-240 V ∼, 50/60 Hz Effektförbrukning mottagare Användning: 200 mA Standby: 1,3 mA Spänningsförsörjning sändare 1 3V-batteri av typ CR 2032 Sändarfrekvens 433 MHz Räckvidd 100 m (fritt fält) Antal ringsignaler 36 Skyddstyp sändare: IP 44SE

SFKS 2 A1 Information om försäkran om överens- stämmelse Den här produkten uppfyller de grundläggande kraven och övriga relevanta föreskrifter i R&TTE-direktiv 1999/5/EC och lågspänningsdirektiv 2006/95/EC. En fullständig försäkran om överensstämmelse i original kan beställas från importören. Garanti För den här produkten lämnar vi 3 års garanti från och med inköpsdatum. Produkten har tillverkats med omsorg och testats noga före leveransen. Spara kassakvittot som köpbevis. För garantiärenden ber vi dig kontakta vår kundtjänst per telefon. Bara då kan du skicka in produkten utan kostnad. OBSERVERA ► Garantin gäller endast för material- eller fabrika- tionsfel, den täcker inte transportskador, förslitnings- delar eller skador på ömtåliga delar som tex knap- par och batterier.71 SFKS 2 A1

Produkten är endast avsedd för privat bruk och ska inte användas yrkesmässigt. Garantin gäller inte vid missbruk och felaktig behandling, användande av våld och vid ingrepp som inte gjorts av vår auktoriserade servicefilial. Dina lagstadgade rättigheter begränsas inte av denna garanti. Garantitiden förlängs inte för att man utnyttjat ga- rantin. Det gäller även för utbytta och reparerade delar. Eventuella skador och brister som existerar redan vid köpet måste rapporteras så snart produkten packats upp, dock senast två dagar efter inköpsdatum. När garantitiden är slut måste man själv betala för even- tuella reparationer.72 SFKS 2 A1 Service Service Sverige Tel.: 0770 930739 E-Mail: kompernass@lidl.se IAN 271729 Service Suomi Tel.: 010309 3582 E-Mail: kompernass@lidl.fi IAN 271729 Tillgänglighet Hotline: Måndag till fredag kl. 08.00 – 20.00 (CET) Importör
