BEDIENUNGSANLEITUNG SFKS 2 A1 SILVERCREST

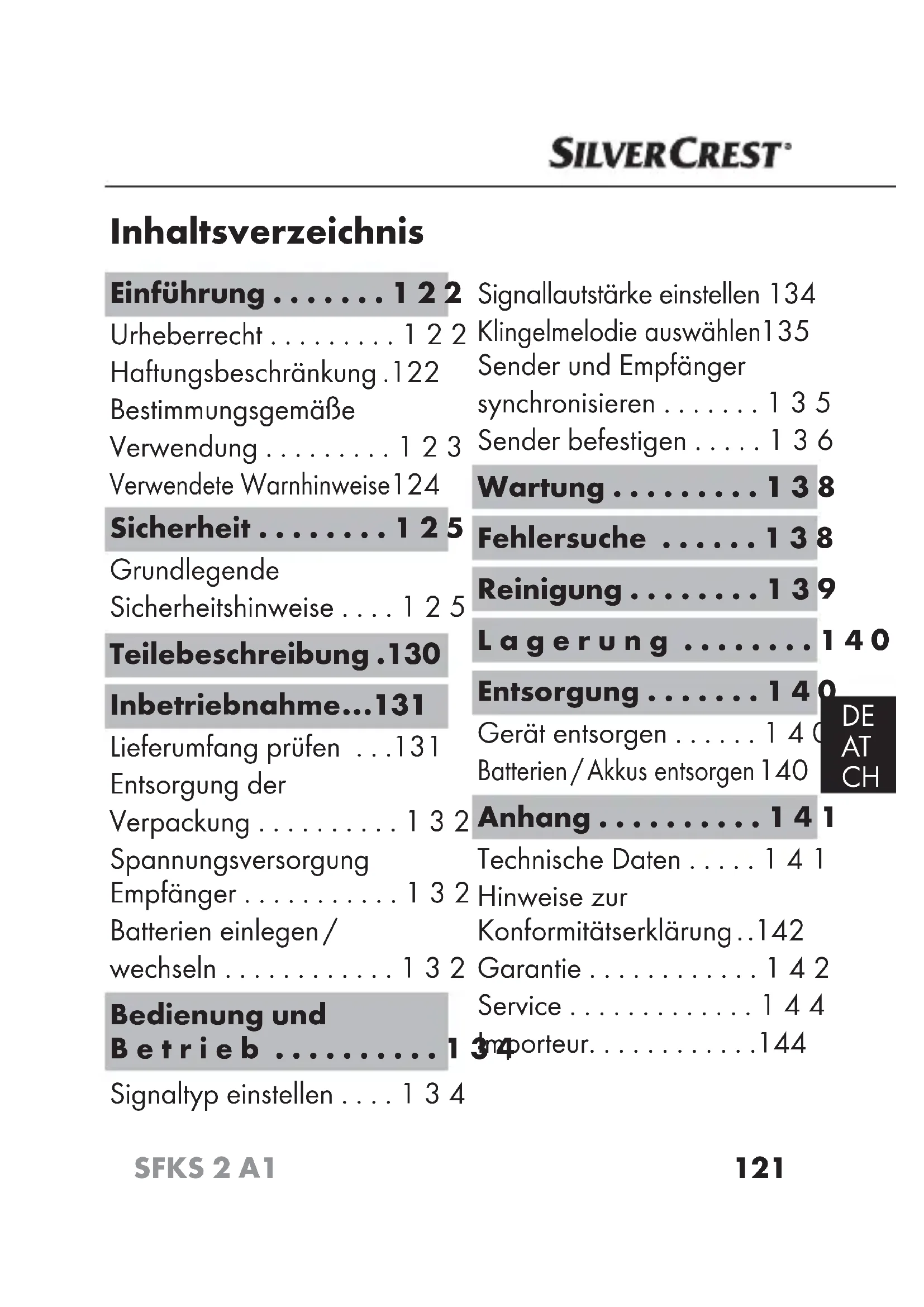

• Inhaltsverzeichnis Einführung p. 122
• Urheberrecht p. 122
• Haftungsbeschränkung .122 Bestimmungsgemäße Verwendung Verwendete Warnhinweise p. 123

• Sicherheit p. 125
• Grundlegende Sicherheitshinweise p. 125
• Teilebeschreibung .130 Inbetriebnahme p. 131
• Lieferumfang prüfen p. 131
• Entsorgung der Verpackung p. 132
• Spannungsversorgung Empfänger p. 132
• Batterien einlegen / wechseln p. 132
• Bedienung und Betrieb p. 134

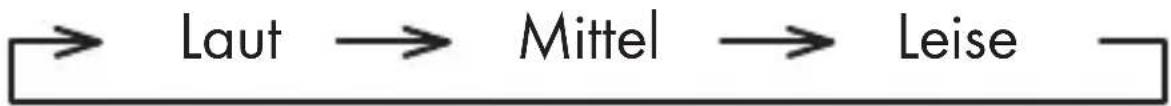

• Signaltyp einstellen Signallautstärke einstellen 134 Klingelmelodie auswählen p. 134

• Sender und Empfänger synchronisieren p. 135
• Sender befestigen p. 136
• Wartung p. 138
• Fehlersuche p. 138
• Reinigung p. 139
• Lagerung p. 140
• Entsorgung p. 140
• Gerät entsorgen Batterien / Akkus entsorgen p. 140

SFKS 2 A1 Einführung Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt ent- schieden. Die Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicher- heitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbe- reiche. Bewahren Sie diese Bedienungsanleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus. Urheberrecht Diese Dokumentation ist urheberrechtlich geschützt. Jede Vervielfältigung, bzw. jeder Nachdruck, auch auszugsweise, sowie die Wiedergabe der Abbildungen, auch im veränderten Zustand, ist nur mit schriftlicher Zustimmung des Herstellers gestattet. Haftungsbeschränkung Alle in dieser Bedienungsanleitung enthaltenen tech- nischen Informationen, Daten und Hinweise für den Anschluss und die Bedienung entsprechen dem letzten123 SFKS 2 A1

Stand bei Drucklegung und erfolgen unter Berücksichti- gung unserer bisherigen Erfahrungen und Erkenntnisse nach bestem Wissen. Aus den Angaben, Abbildungen und Beschreibungen in dieser Bedienungsanleitung können keine Ansprüche hergeleitet werden. Der Her- steller übernimmt keine Haftung für Schäden aufgrund von Nichtbeachtung der Bedienungsanleitung, nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommenen Veränderungen oder Verwendung nicht zugelassener Ersatzteile. Bestimmungsgemäße Verwendung Dieses Produkt dient als Funktürklingelsystem der drahtlosen Besuchersignalisierung und ermöglicht so den Betrieb einer Haustürklingel ohne Verkabelung. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Das Gerät ist nicht zur Ver- wendung in gewerblichen oder industriellen Bereichen vorgesehen. Ansprüche jeglicher Art wegen Schäden aus nicht bestimmungsgemäßer Verwendung, unsach- gemäßen Reparaturen, unerlaubt vorgenommener Veränderungen oder Verwendung nicht zugelassener Ersatzteile sind ausgeschlossen. Das Risiko trägt allein der Benutzer.DE

SFKS 2 A1 Verwendete Warnhinweise In der vorliegenden Bedienungsanleitung werden folgende Warnhinweise verwendet: GEFAHR Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine drohende gefährliche Situation. Falls die gefährliche Situation nicht vermieden wird, kann dies zum Tod oder zu schweren Verletzungen führen. ► Die Anweisungen in diesem Warnhinweis befol- gen, um die Gefahr des Todes oder schwerer Verletzungen von Personen zu vermeiden. ACHTUNG Ein Warnhinweis dieser Gefahrenstufe kenn- zeichnet einen möglichen Sachschaden. Falls die Situation nicht vermieden wird, kann dies zu Sachschäden führen. ► Die Anweisungen in diesem Warnhinweis befolgen, um Sachschäden zu vermeiden.125 SFKS 2 A1

HINWEIS ► Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern. Sicherheit In diesem Kapitel erhalten Sie wichtige Sicherheitshin- weise im Umgang mit dem Gerät. Dieses Gerät ent- spricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann zu Personen- und Sachschäden führen. Grundlegende Sicherheitshinweise ■ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physi- schen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn Sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.DE

SFKS 2 A1 ■ Der Netzstecker als Trennvorrichtung zum Stromnetz verwendet wird, muss der Netzstecker frei zugänglich bleiben. ■ Es besteht Explosionsgefahr, wenn Batterien falsch eingesetzt werden! Ersetzen Sie die Batterien nur durch Batterien gleichen Typs! ■ Stellen Sie keine offenen Flammen, wie zum Beispiel angezündete Kerzen, auf das Gerät. ■ Kontrollieren Sie das Gerät vor der Verwendung auf äußere sichtbare Schäden. Nehmen Sie ein beschä- digtes oder heruntergefallenes Gerät nicht in Betrieb. ■ Setzen Sie das Gerät nicht direktem Sonnenlicht oder hohen Temperaturen aus. Anderenfalls kann es überhitzen und irreparabel beschädigt werden. ■ Setzen Sie den Empfänger keinem Spritz- und/oder Tropfwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände wie Vasen oder offene Ge- tränke auf oder neben dem Empfänger.

Warnung vor elektrischer Spannung! Öffnen Sie niemals das Gehäuse des Empfängers. Es befinden sich keine vom Anwender zu wartenden oder tauschbaren Bauteile im Gerät. ■ Nehmen Sie keine eigenmächtigen Umbauten oder Veränderungen an dem Gerät vor.127 SFKS 2 A1

Lassen Sie Reparaturen am Gerät nur von autorisier- ten Fachbetrieben oder dem Kundenservice durch- führen. Durch unsachgemäße Reparaturen können Gefahren für den Benutzer entstehen. Zudem erlischt der Garantieanspruch. ■ Ziehen Sie das Gerät unverzüglich aus der Netzsteck- dose, falls Sie Brandgeruch oder Rauchentwicklung feststellen. Lassen Sie das Gerät durch einen quali- fizierten Fachmann überprüfen, bevor Sie es erneut verwenden. GEFAHR Eine falsche Handhabung von Batterien kann zu Feuer, Explosionen, Auslaufen gefährlicher Stoffe oder anderen Gefahrensituationen führen! Für den sicheren Umgang mit Batterien beachten Sie folgende Sicherheitshinweise: ► Werfen Sie Batterien nicht ins Feuer und setzen Sie sie keinen hohen Temperaturen aus. ► Batterien nicht öffnen, verformen oder kurzschlie- ßen, da in diesem Fall enthaltene Chemikalien auslaufen können. ► Versuchen Sie nicht, Batterien wieder aufzuladen.DE

SFKS 2 A1 GEFAHR ► Überprüfen Sie regelmäßig die Batterien. Ausge- tretene Chemikalien können dauerhafte Schäden am Gerät verursachen. Im Umgang mit beschä- digten oder ausgelaufenen Batterien besondere Vorsicht walten lassen. Verätzungsgefahr! Schutz- handschuhe tragen. ► Chemikalien, die aus einer Batterie austreten, können zu Hautreizungen führen. Bei Hautkontakt mit viel Wasser abspülen. Wenn die Chemikalien in die Augen gelangt sind, grundsätzlich mit Wasser ausspülen, nicht reiben und sofort einen Arzt aufsuchen. ► Batterien dürfen nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. ► Batterien stets polrichtig einsetzen, da sonst die Gefahr des Platzens besteht.129 SFKS 2 A1

GEFAHR ► Entnehmen Sie die Batterien aus dem Gerät, wenn Sie es längere Zeit nicht benutzen. ► Verschlucken Sie die Batterie nicht - Verätzungs- gefahr! ► Dieses Produkt enthält eine Knopfzelle. Wenn die Knopfzelle verschluckt wird, kann es zu schweren innere Verätzungen in nur 2 Stunden und zum Tod führen. ► Bewahren Sie alte und neue Batterien außerhalb der Reichweite von Kindern auf. ► Wenn das Batteriefach nicht mehr sicher zu verschließen ist, verwenden Sie das Produkt nicht weiter und halten Sie es von Kindern fern. GEFAHR Verpackungsmaterialien sind kein Kinderspielzeug! Halten Sie alle Verpackungsmaterialien von Kin- dern fern. Es besteht Erstickungsgefahr!DE

SFKS 2 A1 Teilebeschreibung (Abbildungen siehe Ausklappseite) Empfänger (Abb. A) Lautsprecher Signalanzeige Signaltyp-Umschalter (optisch/akustisch) Taste zur Lautstärkenregelung (VOL 1/2/3) Taste zur Melodieauswahl Synchronisationstaste Sender (Abb. B) Namensschildabdeckung Klingeltaste Batteriefach Montageplatte -Montagelöcher Zubehör (Abb. C) 3 Doppelseitiges Klebeband ! Namensschild .Dübel 0Schraube 63V-Batterie Typ CR2032 1Entriegelungswerkzeug131 SFKS 2 A1

Inbetriebnahme Lieferumfang prüfen (Abbildungen siehe Ausklappseite) Der Lieferumfang besteht aus folgenden Komponenten: ● 1 x Empfänger ● 1 x Sender ● 1 x 3V-Batterie Typ CR 2032 ● 5 x Namensschilder ● 2 x Dübel mit Schraube für Sendermontage ● 1 x Doppelseitiges Klebeband für Sendermontage ● 1 x Entriegelungswerkzeug für Montageplatte des Sendergehäuses ● Diese Bedienungsanleitung ♦ Entnehmen Sie alle Teile des Gerätes aus der Ver- packung und entfernen Sie sämtliches Verpackungs- material. ♦ Prüfen Sie die Lieferung auf Vollständigkeit und auf sichtbare Schäden. ♦ Bei einer unvollständigen Lieferung oder Schäden infolge mangelhafter Verpackung oder durch Trans- port wenden Sie sich an die Service-Hotline (siehe Kapitel Service).DE

SFKS 2 A1 Entsorgung der Verpackung Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind nach umweltverträg- lichen und entsorgungstechnischen Gesichtspunkten ausgewählt und deshalb recyclebar. Die Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen. Entsorgen Sie nicht mehr benötigte Verpackungsmateria- lien gemäß den örtlich geltenden Vorschriften. Spannungsversorgung Empfänger Der Empfänger wird zur Spannungsversorgung in eine vorschriftsmäßig installierte Netzsteckdose gesteckt und benötigt keine Batterien. Batterien einlegen / wechseln ♦ Stecken Sie das Entriegelungswerkzeug 1 in die seitliche Aussparung am Sender und drehen Sie es zur Seite, um die Montageplatte abzunehmen (siehe Abb. 1). ♦ Legen Sie eine 3V-Batterie Typ CR 2032 in das Bat- teriefach ein. Die mit „+“ gekennzeichnete Seite muss nach oben zeigen.133 SFKS 2 A1

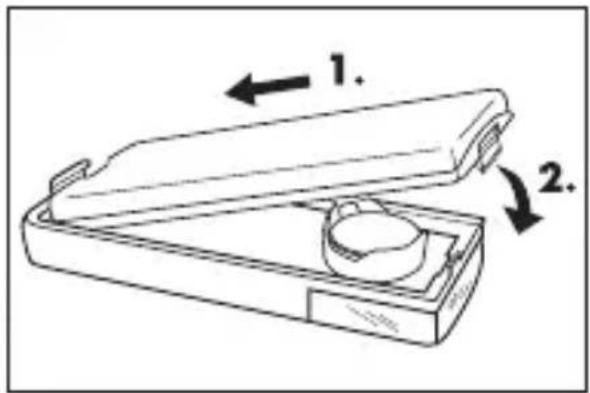

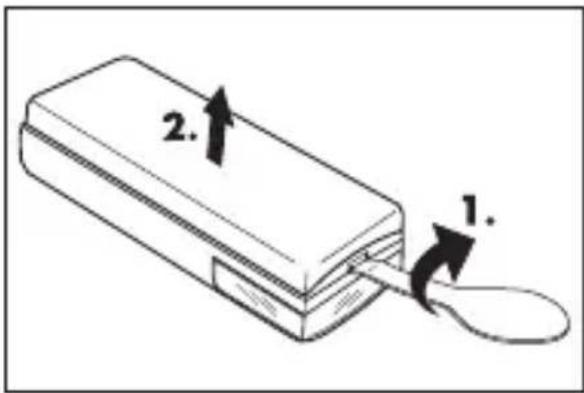

Setzen Sie die Montageplatte wieder auf den Sender und lassen Sie sie hörbar einrasten (siehe Abb. 2). Achten Sie darauf, dass der Dichtungsring ordentlich im Rahmen der Montageplatte liegt. Ansonsten ist der IP-Schutz nicht gewährleistet. Abb. 1 Abb. 2 HINWEIS ► Sollte sich die Leistung des Gerätes verringern oder ganz ausfallen, ist die Batterie erschöpft. Ersetzen Sie dann die verbrauchte Batterie durch eine neue des gleichen Typs.DE

SFKS 2 A1 Bedienung und Betrieb Signaltyp einstellen Der Empfänger kann den Empfang eines Türklingel- signals entweder optisch, akustisch oder optisch und akustisch anzeigen. ♦ Bringen Sie den Signaltyp-Umschalter in die gewünschte Position: — nur akustische Klingelanzeige, die ausge- wählte Melodie erklingt — nur optische Klingelanzeige, die Signalan- zeige blinkt — optische und akustische Klingelanzeige Signallautstärke einstellen Zur Auswahl der gewünschten Klingellautstärke drücken Sie so oft die Taste zur Lautstärkeregelung VOL. 1/2/3 , bis die gewünschte Lautstärke eingestellt ist. Laut Mittel Leise135 SFKS 2 A1

Klingelmelodie auswählen Es sind 36 unterschiedliche Klingelmelodien im Gerät gespeichert. ♦ Drücken Sie wiederholt die Taste zur Melodieaus- wahl

♦ Wenn die gewünschte Melodie ertönt, beenden Sie die Auswahl. Das Gerät wir die zuletzt abgespielte Melodie im Betrieb verwenden. Sender und Empfänger synchronisieren Sender und Empfänger dieses Funktürklingelsystems können auf einer Vielzahl verschiedener Kodierungen miteinander kommunizieren. Daher können bis zu 5 Sen- der mit einem Empfänger betrieben werden. Zusätzlich können Sie das Funktürklingelsystem mit beliebig vielen Empfängern erweitern. Voraussetzung dafür ist aber, dass Sender und Empfänger eines Systems auf der glei- chen Frequenz arbeiten. Dazu müssen Sie die Geräte wie folgt synchronisieren: ♦ Drücken Sie die Synchronisationstaste

Empfänger. ♦ Drücken Sie nun die Klingeltaste am Sender.DE

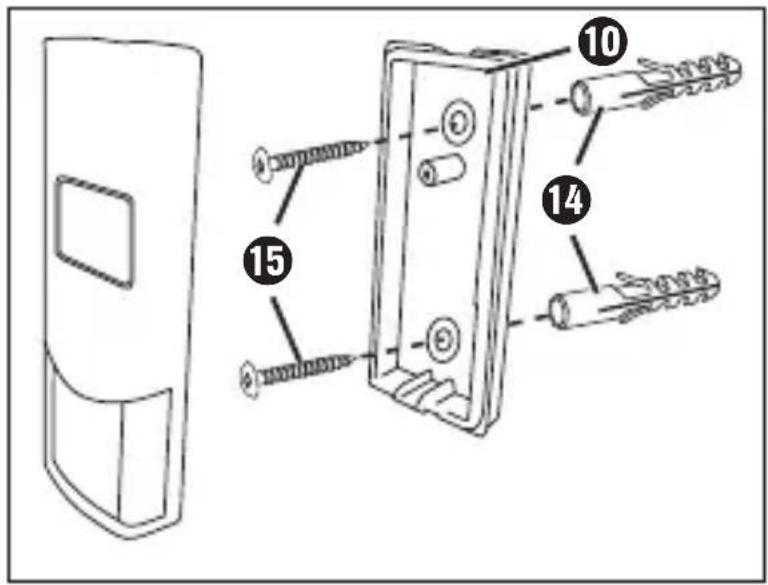

SFKS 2 A1 Nach erfolgreicher Synchronisation meldet sich der Empfänger mit dem eingestellten Signal. Sollte der Emp- fänger nicht wie beschrieben reagieren, wiederholen Sie die Synchronisation. Sender befestigen ♦ Wählen Sie einen geeigneten Platz für den Sender in der Nähe Ihrer Außentür. ♦ Durchstoßen Sie die vorgeprägten Montagelöcher - auf der Innenseite der Montageplatte mit einem spitzen Gegenstand. ♦ Markieren Sie mit Hilfe der Montageplatte die Positionen für die zwei benötigten Bohrlöcher und bohren Sie die Löcher für die beiliegenden Dübel . (6mm-Bohrer). ♦ Stecken Sie die Dübel in die Bohrlöcher und schrau- ben Sie die Montageplatte mit den Schrauben 0 an die Wand (siehe Abb. 3). ♦ Setzen Sie den Sender auf die Montageplatte und lassen ihn hörbar einrasten.137 SFKS 2 A1

Abb. 3 HINWEIS ► Alternativ kann der Sender auch mit dem Dop- pelseitigen Klebeband 3auf einer geeigneten Oberfläche montiert werden. ♦ Beschriften Sie eins der mitgelieferten Namens- schilder !. Falls Sie das Namensschild von Hand beschriften, empfehlen wir einen wasserfesten Stift. ♦ Nehmen Sie die Namensschildabdeckung vom Sender ab und legen Sie Ihr Namensschild in die Aussparung des Senders ein. ♦ Setzen Sie die Namensschildabdeckung wieder auf den Sender.DE

SFKS 2 A1 Wartung Das Gerät ist wartungsfrei. Es sind keinerlei Arbeiten am oder im Produkt durch den Verwender vorgesehen. Wenden Sie sich bei Fehlfunktionen oder erkennbaren Schäden an den Service. Bei längerem Nichtgebrauch entnehmen Sie die Batterie aus dem Sender. Fehlersuche Bei Betätigen der Klingeltaste ertönt kein Klingelton ♦ Prüfen Sie, ob eine Batterie des Typs CR2032 im Sender eingelegt ist. ♦ Prüfen Sie, ob die verwendete Steckdose für den Empfänger ordnungsgemäß funktioniert. ♦ Möglicherweise ist der Sender noch nicht mit dem Empfänger synchronisiert. Wiederholen Sie die Synchronisation. ♦ Vergewissern Sie sich, dass der Signaltyp-Umschalter in der Position oder steht.139 SFKS 2 A1

Die Reichweite ist reduziert ♦ Eine schwache Batterie reduziert die Reichweite. Wechseln Sie die Batterie alle 12-18 Monate aus. ♦ Metallkonstruktionen, Wände, Decken oder andere Geräte, die auf derselben Frequenz arbeiten, können die Reichweite reduzieren. Montieren Sie den Sen- der möglichst nicht in der Nähe von Metallteilen. HINWEIS ► Wenn Sie mit den vorstehend genannten Schritten das Problem nicht lösen können, wenden Sie sich an die Service-Hotline (siehe Kapitel Service). Reinigung ACHTUNG ► Mögliche Beschädigung des Gerätes. Es befinden sich keine zu reinigenden bzw. wartenden Teile im Inneren des Gerätes. Eindringende Feuchtigkeit kann zu einer Beschädigung des Gerätes führen. ► Verwenden Sie keine ätzenden, scheuernden oder lösungsmittelhaltigen Reinigungsmittel. Diese können die Oberflächen des Gerätes angreifen. ♦ Reinigen Sie das Gerät ausschließlich mit einem leicht feuchten Tuch und einem milden Spülmittel.DE

SFKS 2 A1 Lagerung ♦ Lagern Sie die Geräte an einem trockenen und staubfreien Ort ohne direkte Sonneneinstrahlung. Entsorgung Gerät entsorgen Das nebenstehende Symbol einer durchgestri- chenen Mülltonne auf Rädern zeigt an, dass dieses Gerät der Richtlinie 2012/19/EU unterliegt. Diese Richtlinie besagt, dass Sie dieses Gerät am Ende seiner Nutzungszeit nicht mit dem normalen Haushaltsmüll entsorgen dürfen, sondern in speziell eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abgeben müssen. Diese Entsorgung ist für Sie kostenfrei. Schonen Sie die Umwelt und entsorgen Sie fachgerecht. Weitere Informationen erhalten Sie bei Ihrem lokalen Entsorger oder der Stadt bzw. Gemeindeverwaltung. Batterien / Akkus entsorgen Batterien/Akkus dürfen nicht im Hausmüll entsorgt werden. Batterien können Giftstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie die Batterien/Akkus141 SFKS 2 A1

deshalb unbedingt entsprechend der geltenden gesetz- lichen Bestimmungen. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben. Diese Verpflichtung dient dazu, dass Batterien/Akkus einer umweltschonenden Entsorgung zugeführt werden können. Anhang Technische Daten Spannungsversorgung Empfänger 110-240 V ∼, 50/60 Hz Leistungsaufnahme Empfänger Betrieb: 200 mA Standby: 1,3 mA Spannungsversorgung Sender 1 x 3V-Batterie, Typ CR 2032 Sendefrequenz 433 MHz Reichweite 100 m (Freifeld) Anzahl Klingeltöne 36 Schutzart Sender IP 44DE

SFKS 2 A1 Hinweise zur Konformitätserklärung Dieses Gerät entspricht hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der R&TTE-Richtlinie 1999/5/EC und der Niederspannungsrichtlinie 2006/95/EC. Die vollständige Konformitätserklärung ist beim Impor- teur erhältlich. Garantie Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Auslieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. HINWEIS ► Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Transportschäden, Verschleißteile oder für Beschädigungen an zer- brechlichen Teilen, z. B. Schalter oder Akkus.143 SFKS 2 A1

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden, spätestens aber zwei Tage nach Kaufdatum. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.DE

SFKS 2 A1 Service Service Deutschland Tel.: 0800 5435 111 (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: kompernass@lidl.de IAN 271729 Service Österreich Tel.: 0820 201 222 (0,15 EUR/Min.) E-Mail: kompernass@lidl.at IAN 271729 Service Schweiz Tel.: 0842 665566 (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: kompernass@lidl.ch IAN 271729 Erreichbarkeit Hotline: Montag bis Freitag von 8:00 Uhr – 20:00 Uhr (MEZ) Importeur
