| Producttype | Lucht/water warmtepomp voor productie van sanitair warm water (SWW) |
| Merk | A.O. Smith |
| Model | AH 290 |
| Afmetingen (H x D) | 1815 x 660 mm (inclusief aansluitingen, totale hoogte) |
| Gewicht | 105 kg |
| Inhoud reservoir | 285 liter |
| Elektrische voeding | 230 V / 50 Hz |
| Aanbevolen zekering | 13 A |
| Koelmiddel | R134a (0,9 kg) |
| COP (prestatiecoëfficiënt) | 3,2 (bij lucht 15°C / water 15-45°C) |
| Thermisch vermogen | 1,96 kW |
| Opgenomen elektrisch vermogen | 0,56 kW |
| Elektrisch noodverwarmingselement | 1,5 kW |
| Max. watertemperatuur | 65°C (met elektrisch element) |
| Omgevingstemperatuurbereik | 8°C tot 35°C |
| Geluidsniveau | 50 dB(A) op 1 m |
| Luchtdebiet | 280 m³/u |
| Materiaal reservoir | Speciaal geëmailleerd staal |
| Max. werkdruk | 10 bar |
| Onderhoud | Periodieke reiniging van de verdamper en controle van de anode om de 2 jaar |
| Veiligheid | Hogedrukpressostaat en veiligheidsschakelaar voor het verwarmingselement |
| Garantie | 1 jaar op onderdelen (onder voorbehoud van installatie- en gebruiksvoorwaarden) |
Veelgestelde vragen - AH 290 A.O. Smith
Gebruikersvragen over AH 290 A.O. Smith
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Ketel in PDF-formaat gratis! Vind uw handleiding AH 290 - A.O. Smith en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. AH 290 van het merk A.O. Smith.
GEBRUIKSAANWIJZING AH 290 A.O. Smith
Installatie-, Gebruikers- en Servicehandleiding

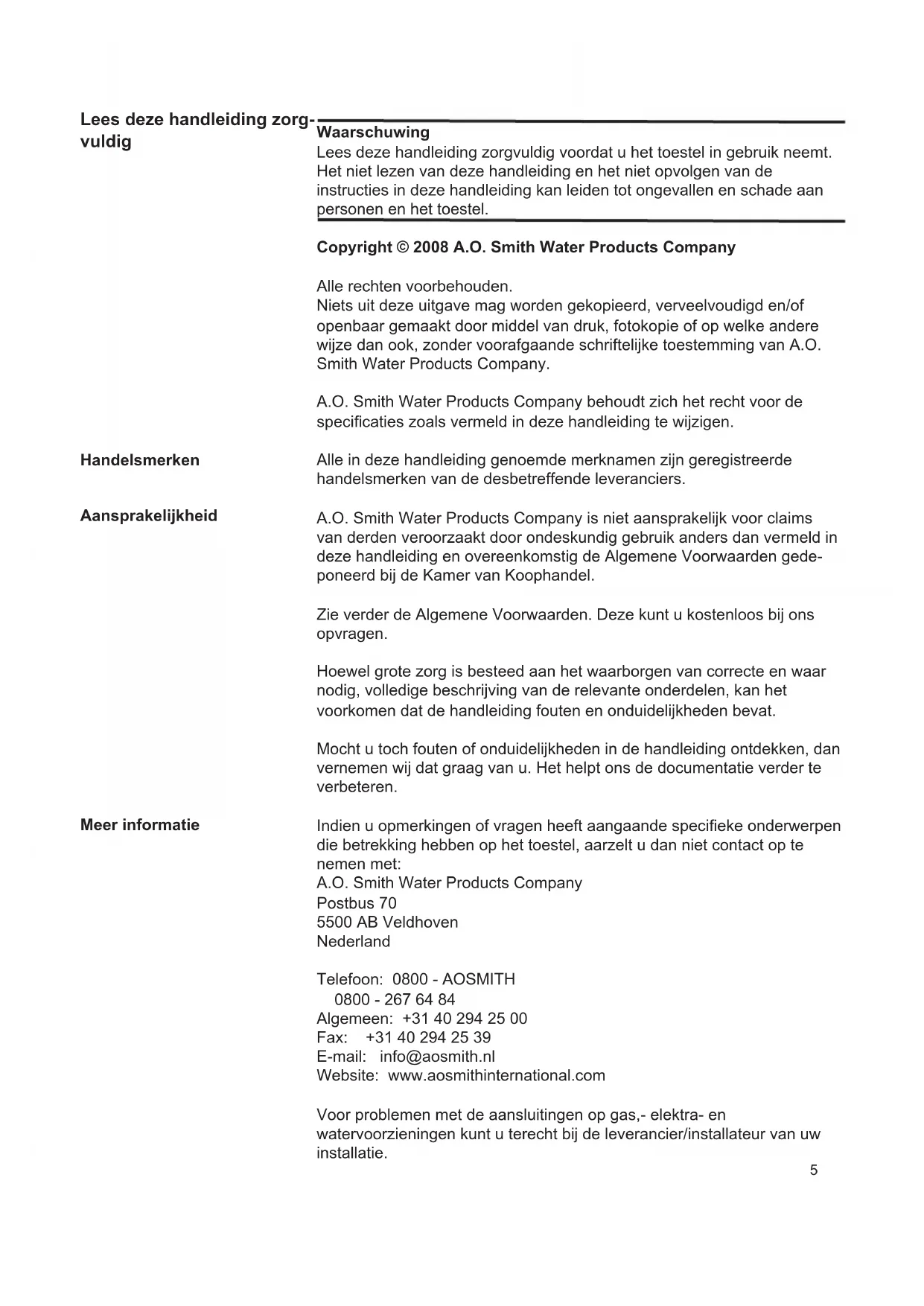

| Lees deze handleiding zorgvuldig | Waarschuwing Lees deze handleiding zorgvuldig voordat u het toestel in gebruik neemt. Het Niet lezen van deze handleiding en het Niet opvolgen van de instructies in deze handleiding kan leiden tot oncevallen en schade aan Personen en het toestel. |
| Copyright © 2008 A.O. Smith Water Products Company | |
| Alle rechten voorbehonden. Niets uit deze uitgave mag worden gekopieerd, verveelvoudigd en/of openbaar gemaakt door middel van druk, fotokolie of op welke andere wijze dan ook,+zonder voorafgaande schrifelijke toestemming van A.O. Smith Water Products Company. | |
| A.O. Smith Water Products Company behoudt zich hetrecht voor de specificaties zoals vermeld in deze handleiding te wijzigelen. | |
| Handelsmerken | Alle in deze handleiding genoemde merknamen+zijn gereistreerde handelsmerken van de desbeteffende leveranciers. |
| Aansprakelijkheid | A.O. Smith Water Products Company is Niet aansprakelijk voor claims van derdenverooraakt door ondeskundig gebruik anders dan vermeld in deze handleiding en overeenkomstig de Algemene Voorwaarden gedeponeerd bij de Kamer van Koophandel. |
| Zie verder de Algemene Voorwaarden. Deze=kunt u kostenloos bij ons opvragen. | |
| Hoewel grote zorg is besteed aan het waarborgen van correcte en waar nodig, volledige beschrijving van de relevante onderdelen, kan het voorkomen dat de handleiding fouten en onduidelijkheden bevat. | |
| Mocht u toch fouten of onduidelijkheden in de handleiding ontdekken, dan vernemen wij dat graag van u. Het helpt ons de documentatie verder te verbeteren. | |
| Meer informatie | Indien u opmeringen of vragen heeft aangaande specifieke onderwerpen die betrekking hebben op het toestel, aarzel u dan nicht contact op te nemen met: A.O. Smith Water Products Company Postbus 70 5500 AB Veldhoven Nederland |
| Telefoon: 0800 - AOSMITH 0800 - 267 64 84 Algemeen: +31 40 294 25 00 Fax: +31 40 294 25 39 E-mail: info@aosmith.nl Website: www.aosmithinternational.com | |
| Voor problemen met de aansluitingen op gas,-elektra- en watervoorzieningen kunt u terecht bij de leverancier/installateur van uw installment. |
Inhoudsopgave
A
1. Over het product
1.1 Inhoud van de levering
1.2 Productbeschrijving
1.3 Technische gegevens
1.4.1 Koelcircuit - beschrijving
1.4.2 Koelcircuit - schema
1.5.1 Watercircuit - beschrijving
1.5.2 Vereisten voor het watercircuit
1.5.3 Afmetingen
1.5.4 Watercircuit - hydraulisch schema
1.6 Elektrisch schema
2. Voorafgaand aan installment / in werkingeilen
2.1 Belangrijke veiligheidsinstrumenties
2.1.1 Koelsysteme - veiligheidsinstructies
2.1.2 Elektrisch circuit - veiligeidsinstructures
2.1.3 Watercircuit -veiligheidsinstructies
2.2 Levering
2.3 Opslag
2.4 Transport
2.4.1 Transport met vorkhefttruck
2.4.2 Ultladen van de warmtepomp
2.4.3 Transport met steekwagen
2.5 Plaatsing / opstelling
3. Installatie
3.1 Wateraansluiting
3.2 Plaatsing van de pijpaansluitingen
3.3 Aansluiting condensafvoer

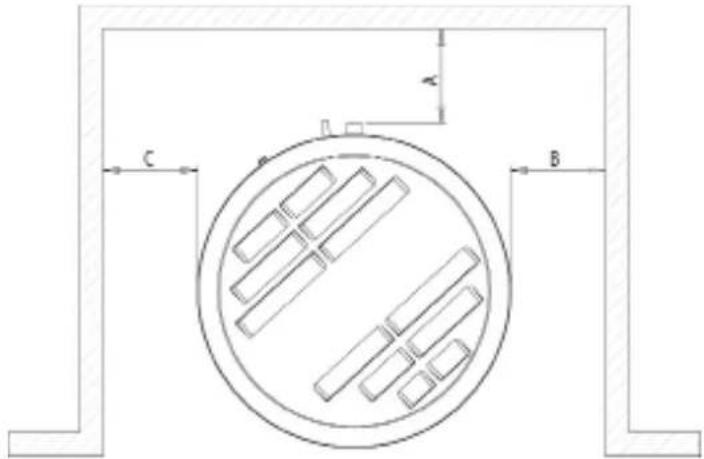

3.4 Luchtinlaat en -uitlaat
3.5 Controle
4. In werking stellen / bediening
4.1 In werking stellen van het watercircuit
4.2 Elektriciteit - aansluiting
4.3 Koelcircuit
4.4 Tips voor energiebesparing
B
1. Gebruikershandleiding 22

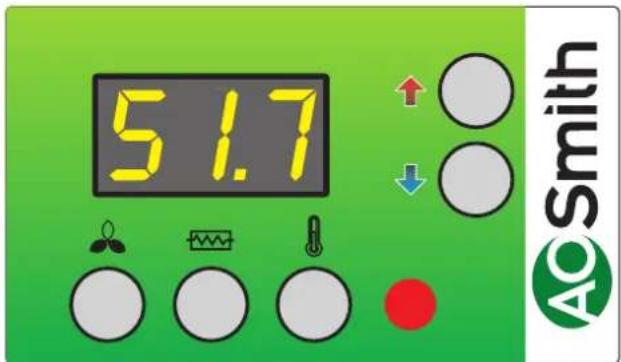

1.1 Gebruik 22

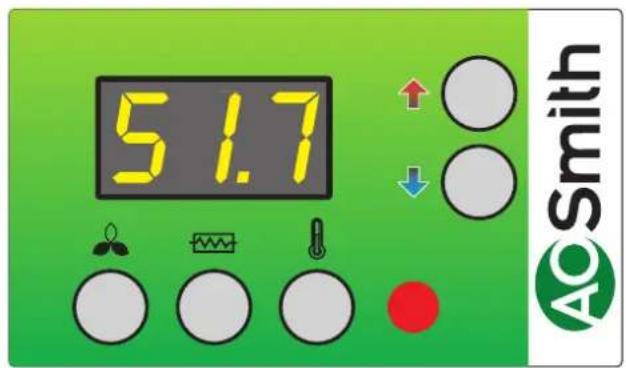

1.2 Wijziging van operationele gegevens 23
1.3 Bedieningsmenu 24
1.4 Schema fabrieksinstellungen 25
2. Functie 26
2.1 Omschrijving 26
2.2 Extra capacitit 26
2.3 Veilig functioneren 27
2.4 Waarschuwingen 27
3.Onderhoud 28
3.1 Koelsystem en ventilator 28
3.2 Watercircuit en tank
3.3 Demonteren / De unit buiten gebruik 28
stellen 29
4. Opsporen van defecten 30
4.1 Hopedrukschakelaar 30
4.2 Veiligheidsschakelaar voor verwarmings-element 30
4.3 De warmtepomp loopt nicht 20
5.Garantie 31
A
1. Over het product
1.1 Inhoud van levering
- Warmtepmomp met ingebouwde regelelementen
- Installatiehandleiding met technische gegevens
Bedieningsinstructies
1.2 Productbeschrijving
De AHD 290 is een water-warmtepomp voor huishoudelijk gebruik met een condensor aan de buitenzijde van de tank. Toepassing en bedieningsprincipes worden gespecifieerd in de bedieningsinstructies.
| Water-warmtepomp voor huishoudelijk gebruik | ||
| Diameter zonder pijpaansluiting mm Ø660 | ||
| Hoogte mm 1770 | ||
| Gewicht kg 105 | ||
| Elektrische aansluitingen V/Hz 230/50 | ||
| Zekering van de warmtepomp A 13 | ||
| Koelvloeistof / hoeveelheidgevuld - / kg R134a / 0,9 | ||
| Gegevens betreffende prestaties | ||
| Specifications betreffende prestaties voor opwarming van water van 15°C tot 45°C voor huishoudelijk gebruik | ||
| Thermisch vermogen(bij lucht 15°C / water 15°C – 45°C) | kW | 1,96 |
| Ingangsvermogen(bij lucht 15°C / water 15°C – 45°C) | kW | 0,56 |
| COP(bij lucht 15°C / water 15°C – 45°C) | 3,2 | |
| Energieverbruik elektrische cartridge / ver-warmingselement | kW | 1,5 |
| Functioneel bereik / grenswaarden | ||
| Min. luchttemperatuur | °C | 8 (± 0,5°C) |
| Max. luchttemperatuur | °C | 35 |
| Max. watertemperatuur | °C | 55 |
| Max. watertemperatuur (met functioneren van warmtepomp en elektrische cartridge) | °C | 65 |
| Geluidsniveau | ||
| 1 meter voor de unit | dB(A) | 50 |
| Waterreservoir voor huishoudelijk gezruik | ||
| Materialiaal Speciaal geëmailleerd staal | ||
| Netto volume ltr 285 | ||
| Volume luchtstroom | ||
| Volume luchtstroom m3/h 280 | ||
1.4.1 Koelcircuit - beschrijving
Het koelsysteme worden gebruikt voor de verwerking van de warmte van de inlaatlucht. Dit is de manier waarop de onttrokken warmte overgedragen worden maar het water. Dit proces is alleen möglichd door toevoeging van externe energie, datplaatsvindt in de compressor.
In de verdamper worden de warmte uit de lustch geabsorbeerd en gasvormig in de koelvloeistof maar de compressor gevoerd. In de compressor worden de koelvloeistof op een hogere druk en een hoger energieniveau gebracht, zodat hij warmte kan afdragen aan het water via de condensorpijp die rondon de tank is aangebracht. De gecondenseerde koelvloeistof worden langzaam onder lagere druk gebracht met behulp van het drukoverstortventiel, zodat het möglichk worden de koelcyclus in de verdamper te herhalen.

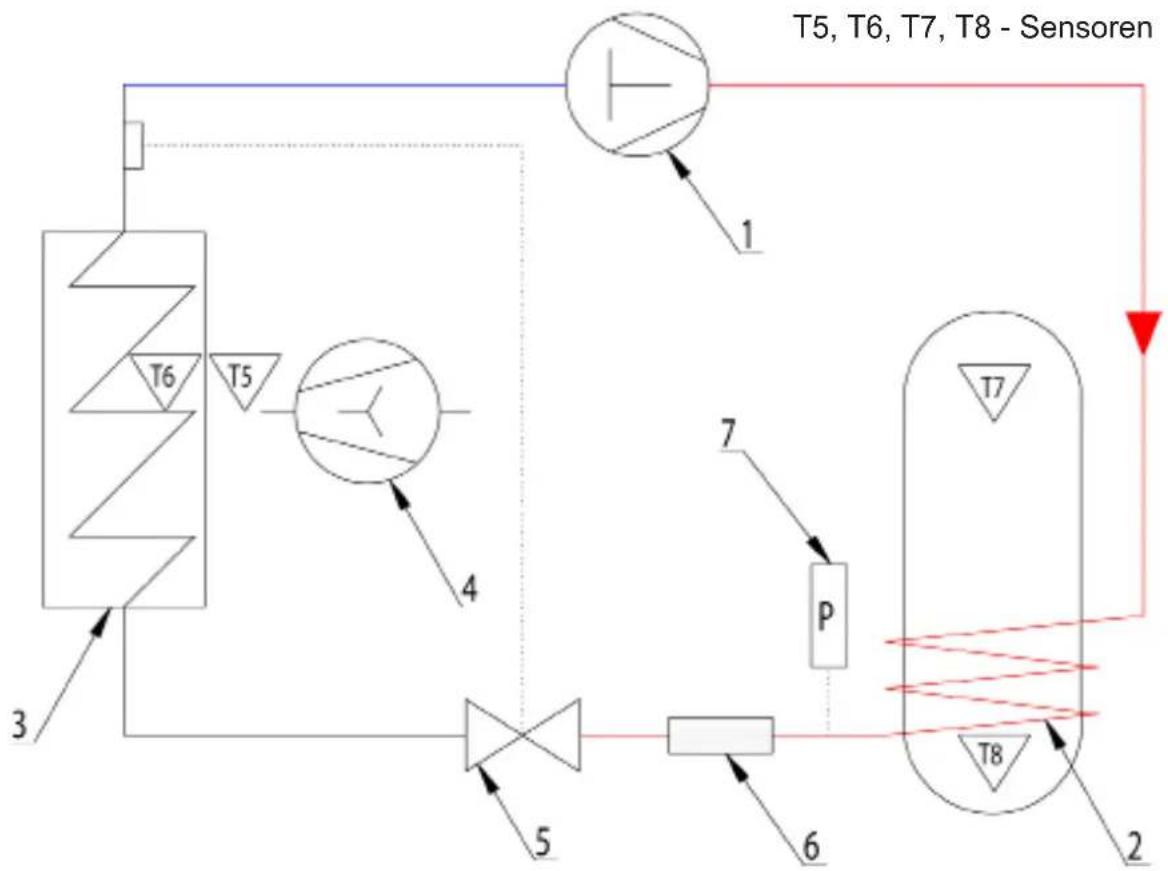

1.4.2 Koelcircuit - schema

| Overzicht onderdelen | |
| N° : Omschrijving | |
| 1 Compressor | |
| 2 Condensor | |
| 3 Verdamper | |
| 4 Centrifugaal ventilator | |
| 5 | Expansieventiel |
| 6 Droogfilter | |
| 7 Drukschakelaar | |
1.5.1 Watercircuit - beschrijving
Het watercircuit dient te worden geconstrueerd met inachtneming van de toepasselijkne normen en eisen. Raadpleeg de specificaties in de paragrafen 3.1 en 3.2
1.5.2 Vereisten voor het watercircuit
Onjuiste combinaties van materialen gebruikt in het watercircuit van de woning konnen leiden tot schade als gevolg van galvanische corrosie. Daarom is speciale aandacht vereist bij gebruik van gegalvaniseerde en koperhoudende componenten.

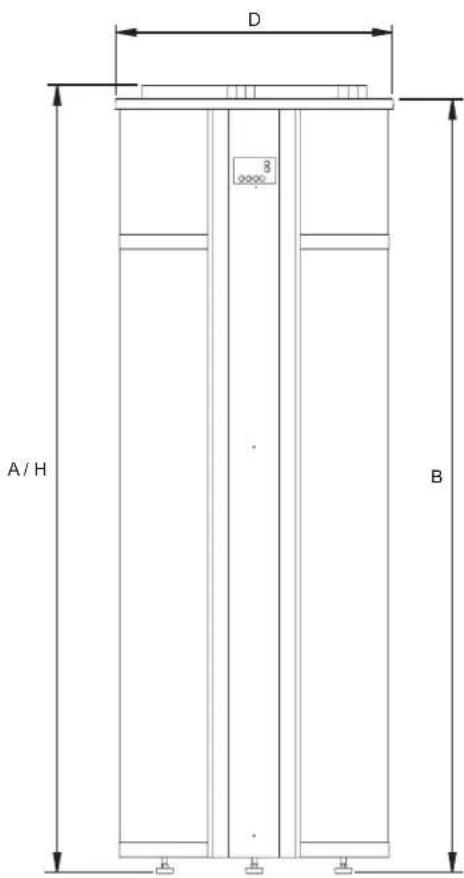

1.5.3 Afmetingen



Afmetingen (alle maten zich in mm, tenzij ander aangegeven)
| Omschrijving AH 290 | ||
| A Totale hoogte 1815 | ||
| B Hoogte bovenzijde toestel 1790 | ||
| D Diameter van het toestel 660 | ||
| H Hoogte luchttoe-/afvoer 1815 | ||
| J Hoogte luchttoevoer 60 | ||
| M Hoogte koudwatertoevoer 110 | ||
| N Hoogte warmwateruitlaat 1410 | ||
| P Hoogte reinigingsopening 45 | ||
| V Hoogte recirculatie aansluiting 820 | ||
| W Hoogte condensafvoer | 1345 | |
| Z Hoogte elektrisch element aansluiting | 925 | |
| 1 Aansluiting koudwateruitlaat (ext.) | R 3/4" | |
| 2 Aansluiting warmwateruitlaat (ext.) | R 3/4" | |
| 6 Opening reinigen/inspectie | Ø 110 | |
| 7 Aansluiting condensafvoer (inw.) | Ø 12 | |
| 11 Aansluiting elektrische element (inw.) | G 1 1/2" | |
| 14 Aansluiting recirculatie (inw.) | R 3/4" | |

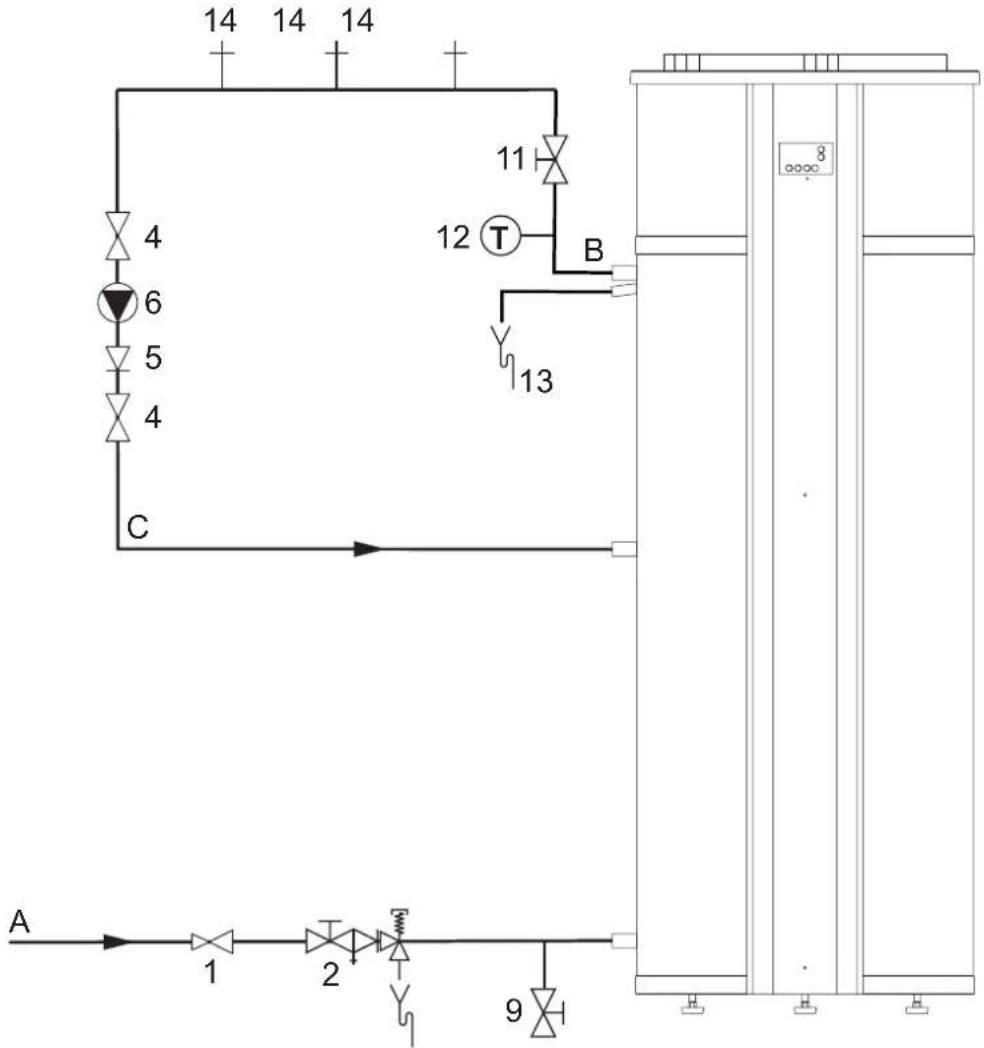

1.5.4 Watercircuit - hydraulisch schema

Legenda
Niet genoemde nummers zichn nicht van toepassing.
- drukreduceerventiel (verplicht indien de waterleidingdruk groter is dan 8 bar)
A. koudwateraansluiting
B. warmwateraansluiting
C. circulatieleiding
- inlaatcombinatie (verplicht)
- aflsluiter (aanbevolen)
- terugslagklep (verplicht)
- circulatiepomp (optioneel)
- aftapkraan
- service aflsluiter (aanbevolen)
- temperatuurmeter (aanbevolen)
- condensafvoer (verplicht)
- tappunten
A Besturing
B Ventilator
C Compressor
D Elektrisch element
E Magneteckle
F Display
G Temperatuursensor (T5)
H Temperatuursensor (T6)
J Temperatuursensor (T7)
K Temperatuursensor (T8)
L Hopedrukschakelaar
M Dubbelpolige hoofdschakelaar

2. Voorafgaand aan installment / In werkung stellen
2.1 Belangrijke veiligheidsinstrumenties
Bij het ontwerp en de uitvoering van de warmtepomp zijn alle relevante EU-richtlijnen in acheft genomen.

2.1.1 Koelsysteme -veiligheidsinstructies
Voor het begin van de reparatie- en onderhoudswerkzaamheden dient de geschoolde reparateur te controleren of de onderdelen die koelvloeistof bevatten tot een dusdanig niveau zijn leeggemaakt dat uitvoering van de werkzaamheden op verantwoorde wijze en zonder enig gevaar kanplaatsvinden. Bij reparations en onderhoud aan de warmtepomp met geopend koelsystem, en in het bijzonder bij werkzaamheden met open vuur (solderen, lessen, etc.), dienen voorzorgsmaatregelen getroffen worden om het ontstaan van de brand te voorkomen.
2.1.2 Elektrisch circuit -veiligheidsinstructies

Bij aansluiting van de warmtepomp op het stroomnet dient de lokale en nationale regelgeving te worden nageleefd. Bovendien dient aandacht te worden besteed aan eisen die möglich gesteld worden door de energieleverancier.
2.1.3 Watercircuit - veiligheidsinstructies
Er mag alleen drinkwater worden gebruikt. Tijdens de installmentie dient aandacht te worden besteed aan de keuze van de materialen en dient men zich ervan te vergewissen dat die in het gehele circuit zonder problemen gezamenlijk können functioneren.

Veiligheidsvoorzieningen dieren te worden geinstalleerd om overdruk in het systeme te voorkomen.
Alle pijpverbindingen dieren te voldoen aan de water-veiligheidsvoorschriften.
2.2 Levering
De warmtepomp worden geleverd zonder water, condenswaterleiding en de veiligheidsinstallatie voor het watercircuit.
2.3 Opslag
De warmtepomp dient in verticale positie, zonder water en in zich verpakking te worden opgeslagen.
2.4 Transport
Als de warmtepomp voorzichtig over korte afstanden getransporteerd worden, kan hij maximaal 45^ gekanteld worden. Als deze waarde overschreten worden, dient de warmtepomp ten minste gedurende 1aar in zijn normale verticale positie te rusten voordat hij gebruikt kan worden. Transport en opslag konnenplaatsvinden bij temperaturen:tussen -10 en +50^
De bovenzijde / behuizing van de warmtepomp zichn Niet geschikt om aan opgetild te worden en dit dientijdens het transport zorgvuldig vermeden worden.
2.4.1 Transport met vorkheftruck
Voor transport met een vorkheftruck dient de warmtepomp alsijd te worden geplaatst op het bijbehorende transportframe. Breng het geheel alsijd langzaam omhoog. Vanwege de hoge positie van het centrum van de zwaartekracht dient de warmtepomp tijdens het transport gezekerd te worden gegen omkantelen.
2.4.2 Uitladen van de warmtepomp
Om schade te voorkomen dient de warmtepomp te worden uitgeladen op een vlak oppervlak.
2.4.3 Transport op steekwagen
De warmtepomp mag alleen worden getransporteerd op het bijbehorende transportframe. De warmtepomp要去 gezekerd worden om te voorkomen dat hij op de steekwagen van zijnplaats komt.
Wateraansluitingen etc. mogen nicht gebrukt worden voor transportdoeleinden. Zorg ervoor dat de steekwagen Niet de kast en de aansluitingen beschadigt.
2.5 Plaatsing / opstelling
De warmtepomp mag alleen geinstalleerd worden in een vorstvrije ruimte. De locatie van installmentie dient aan de volgende criteria te voldoen:
- Temperatuur in de ruimte tussen +8 en +35°C.
- Afvoermogelijkheid voor condenswater.
- Geen abnormale stofconcentratie in de lucht.
- Een solide ondergrond (ondeveer 500kg / m^2
- Voor probleemloos functioneren en om toegankelijkheid voor onderhoud te creeren worden aanbevolen rond de unit een 0,5 m vrije ruimte te lately.

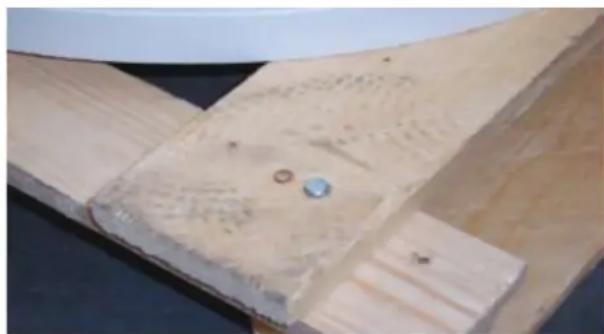

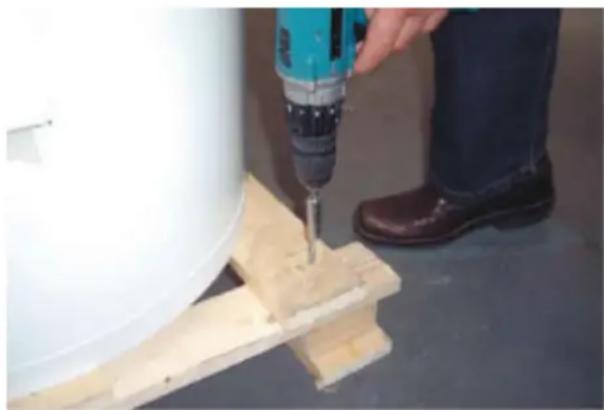

Volgorde van opstelling:
- Verwijder de pakking van de pallet.
- Verwijder de transportvoorzieningen van de pallet.
- Neem de warmtepomp van de pallet enplaats die op de gewenste locatie.
Stel de warmtepomp in verticale positie af met behulp van de voetjes.

1. Schroeven verwijderen (zeshoekige kop).

2. Schroeven die verwijderd dieren te worden.

3. Schroeven verwijderen.

- Afladen van product :

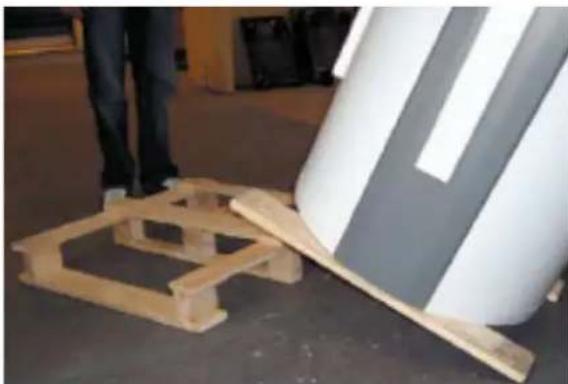

a: Laat eht product er aan 1 kant een beetje afglijen.
b: Kantel het product aan bezelfde zijde met.daaronder 2 stukken hout.

- Ga door met afladen :
c: Verwijder het onderste gedeelte van de pallet verwijl u het product in gekantelde positie houdt, met.daaronder de 2 stukken hout.

- Plaats het product op de vloer met de 2 stukken hout.

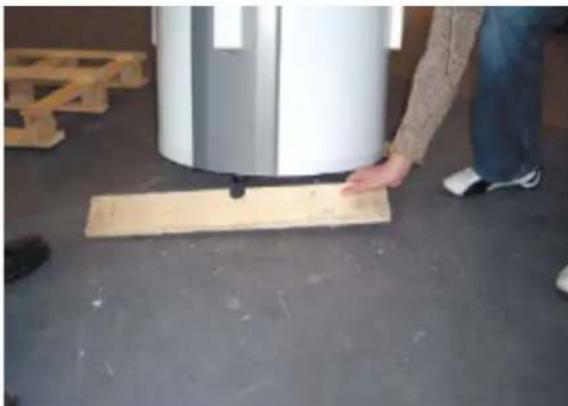

- Verwijder het 1e stuk hout (dit komt vrij door het producteen beetje maar 1 zijde over te hellen).

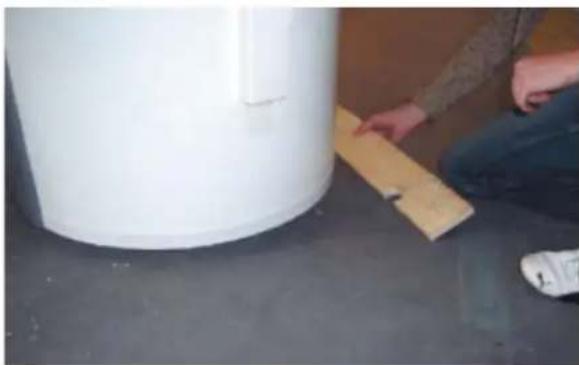

- Verwijder het 2e stuk hout (hel het product daartoe een beetje over maar de andere zijde).

- De pallet is verwijderd.
3. Installatie
3.1 Wateraansluiting
Tijdens de installmentie moet er aandacht worden besteed aan de afmetingen van de leidingen in verband met de waterdruk vooraf en drukverlies om te zorgen voor voldoende druk en waterdoorstroming bij het tappunt.
De maximale werkdruk is 10 bar en de maximale bedrijftstemperatuur 65^ . Indien nodig moet de toevoerleiding worden uitgerust met een drukreduceervientiel en eventueel een filter.
Zoals alle drukreservoirs dienen de aansluitingen van de warmtepomp eveneens te worden voorzien met een goedgekeurde veiligheidsklep aan de afgiftezijde en een keerklep aan de toevoerzijde.
Alle pijpverbindungen dieren te voldoen aan de water-veiligheidsvoorschriften.
3.2 Plaatsing van de pijpaansluitingen
De warmwateruitlaat is gemonteerd op de bovenste aansluiting. (3 / 4^ RG
Als de unit gebruikt worden met circulatie van de warmwatertoevoer, worden de middelste aansluiting gebruikt als retourleiding. (3 / 4^ RG
De inlaat van vers koud water is gemonteerd op de onderste aansluiting. (3 / 4^ RG
Aangeraden worden om voor de wateraansluiting een 3/4 flexible leiding te gebruiken om eventuele lawaai door vibreren te voorkomen.

Er mogen voor montagedoeleinden e.d. geen gaten worden geboord in het product! Daarmee zou afbreuk+kennen worden gedaan aan het correcte functioneren van het product waar door het waardeloos worden.
3.3 Aansluiting condenswaterafvoer
Tijdens het functioneren van de warmtepomp zal er condenswater ontstaan dat maar de aansluiting voor de aftappleiding zal worden gevoerd (1).

De hoeveelheid condenswater hangt af van de vochtigheid van de lucht die via de inlaat in de warmtepomp terechtkomt.
De aansluiting voor het condenswater要去uitgevoerd bijn met een slang met een goed sluitend luchtslot en dien aan een afvoer te leiden. Het luchtslot dient een waterkolom te bevatten van tenminste 60~mm

Het is eveneens möglichk andere luchtsloten te gebruiken, Zoals een slang met een bocht.
Als er geen luchtslot worden aangebracht kan er waterschade onschade aan de warmtepomp ontstaan! Als het luchtslot Niet op correcte wijze is aangebracht, zal de garantie nicht van toepassingহn!
3.4 Luchtinlaat en -uitlaat
Zorg ervoor dat er rondon de warmtepomp voldoende vrije ruimte is.
Plaats de inlaat aan dechterzijde van het product en de uitlaat aan de voorzijde van het product.

Het volgende is van toepassing:
- Min. afstand van vloer tot plafond: 2,1 m
- Plaatsing zoals wordt getoond op de afbeelding (plaatsing in eennis): C min = B min = 500 mm; A min = 200 mm
- Indien C>1 m (plaatsing in een hoek):
A min = B min = 200 mm
- Indien C>1 m en B>1 m (plaatsing gegen de muur): A min = 200 mm
De inlaatlucht mag Niet verruild+zijn met agressieve bestanddelen (ammonia, zwavel, chloor, etc.). Daardoor konnen delen van het system beschadigd raken.

De inlaat- en uitlaatkanalen bovenop de warmtepomp mogen\ niet worden afgedekt! De lucht mag geen abnormale\ bestanddelen
3.5 Controle
Aangeraden worden om na de installmentie inspecties UIT te voeren om te controlleren of de aansluitingen zichন en de afvoer van het condenswater Niet geblokkeerd is.
4.1 In werkig stellen van het watercircuit
Vul het reservoir via de aansluiting en LAST de lucht uit de tank ontsnappen door een van de warmwaterkranen op het hoogste punt in de woning opente latent staan totdat er geen lucht meer met het water uitsroomt. Het reservoir kan normal gesproken 285 liter water bevatten.
Controleer het volledige circuit op waterdichtheid.
4.2 Elektriciteit - aansluiting
Sluit de warmtepomp aan op het openbare stroomnet.
4.3 Koelcircuit
Het koelcircuit worden gebruisklaar geleverd en er hoeven geen werkzaamheden aan te worden uitgevoerd. De elektronische regelelementen voeren automatisch alle functies uit met betrekking tot de bediening van de compressor en de ventilator.
Indien nodig stelt u de regelelementen in op de gewenste watertemperatuur. Het koelcircuit staat af fabriek ingesteld op 50^ (Raadpleeg de bedieningsinstructies voor meer gedetailleerde aanwijzingen).
4.4 Tips voor energiebesparing
Stel de watertemperatuur nicht hoger in dan nodig is.
De warmtepomp fonctioneert het efectiefst bij lage watertemperaturen.
Het gebruik van circulatie za het energieverbruik van de warmtepomp aanzienlijk doeen toenemen.
B 1. Gebruikers-handleiding
De AH 290 worden geleverd met fabrieksinstellungen, waardoor onmiddelijk opstarten van de unit möglich is. De fabrieksinstellenen zijn elementair endienen te worden aangepast aan de operationele eisen en behoeften van het desbetreffendeUIS om de functionele voordelen van de unit optimaal te benutten.
1.1 Gebruik

Gebruikersmenu
De waarde van een bepaald menuonderdeel worden getoond wanner u onderstaande toets/toetscombinatie indrukt. De waarde kan gewijzigd worden met de pijlen wanner u tegelijkkertijd de toets/toetscombinatie ingedrukt houdt. De regelunit za terugkeren maar de standardweergave wanner er gedurende ca. 15 seconden geen knappen ingedrukt zich.

P1: Warmtepomp AAN/UIT
Met deze knop is het möglichktussen de volgende functies te wisselen: stand-by en automatisch functioneren na ingestelde waarde P3. (stap 0, stap 1)
Stap 0: De warmtepomp is nu uitgeschakeld en enkel de regelunit is actief.
Stap 1: De warmtepomp staat in de operationele modus en fonctioniert aan de hand van de ingesteldethermostaatwaarde P3.

P2: Functioneren van de elektrische cartridge
De warmtepomp worden geleverd met een extra elektrische cartridge voor de verwarming van huishoudelijk warm water. Met deze knop is het möglich de elektrische cartridge indien gewenst in te schakelen. Door de waarde in te stellen op 1 zal de elektrische cartridge inschakelen wanner ingestelde waarde P5 bereikt worden (thermostat voor de elektrische cartridge). De elektrische cartridge is Niet aan wanner deze waarde is ingesteld op 0.
Attentie! Wanner de omgevingstemperatuur lager dan 8^ of hoger dan 35^ is, za de elektrische cartridge inschakelen, zichs wanner P2 = 0

P3: Thermostat voor de warmtepomp
De gewenste temperatuur van het water kan worden ingesteld tussen 0 - 55^ de opwarming worden uitgevoerd door de warmtepomp.
Fabrieksinstelling: 52^
Max. watertemperatuur: 55^

P5: Thermostat voor de elektrische cartridge

De temperatuur van het water voor huishoudelijk gebruik kan worden

ingesteld tussen 0 - 65^ . De elektrische cartridge verwarmt
enkel de bovenste helft van het reservoir, verwijl de warmtepomp nog steeds de onderste helft van het reservoir verwarmt.
Fabrieksinstelling: 50^
Displayweergave

Het is möglichk om verschillende temperatures op de display te
bekijken door de pijlen in te drukken totdat de gewenste temperatuur getoond is. Na ca. 5 seconden worden de temperatuur weergegeven.
De temperatuur worden gedurende ca. 30 seconden weergegeven,

waarna de display terugkeert maar de standardaweergave. De
volgende temperaturekumengetoondworden:
T5: Omgevingstemperatuur
T6: Koelspriraal
T7: Huishoudelijk water boenzijde
T8: Huishoudelijk water onderijde
1.2 Wijziging van operationele gegevens
Normaal toont de display de watertemperatuur.

Druk gedurende ca. 10 seconden tegelijkkertijd (pijl omhoog) en (pijl omlaag) in om toegang te krijgen tot het bedieningsmenu. Om de geselecteerde waarde te tonen drukt u op de knop met temperatuur. De display za nu het eerste punt E0 van het bedieningsmenu weergeven. Het bedieningsmenu za sluiten en terugkeren maar het hoofdmenu wonneer er gedurende 15 sec. geen knop is ingedrukt.
Als u door het bedieningsmenu wilt lopen,kest u dat doeen door (pijl omhoog) of (pijl omlaag) in te drukken.De Waarde van een sunt wordt getoond wanner u drukt op de (temp knop).De waarde kan gewijzigd worden met (pijl omhoog) of (pijl omlaag) wanner tegelijkkertijd de (temp knop) ingedrukt worden. De regelunit zal terugkeren aan de standaardweergave wanner er gedurende ca. 15 seconden geen knuppen ingedrukt+zijn.
1.3 Bedieningsmenu
E0: Fabrieksinstelling
Als het systeme Niet functioneert zoals verwacht, zichs wanner de waarden bijgesteld, en het onmogelijk is de oorzaak te lokaliseren, is het aan te raden om deinstallingen in het schema te noteren. Daarna stelt u de Waarde in op 1 en wacht tot de regelunit terugkeert maar de standardinstellungen. Nu+zijn alle waarden teruggezetaar de fabrieksinstellen. U kunt nu opnieuw beginnen en de waarden instellen.
Fabrieksinstalling: 0
E8: Functie desinfectie AAN/UIT
Door de waarde op 1 in te stellen, zal de elektrische cartridge eenmaal per week warm water met een temperatuur van 65^ leveren om de tank te desinfecteren (anti-legionella functie)
Fabrieksinstelling: 0
Deze waarde waar de minimale snelheid zien waar bij de ventilator mag draaien wonneer het systeme functioneert. Let erop dat het koelsystem overbelast kan raken, waardoor de hagedrukschakelaar het circuit onderbreekt wonneer de waarde te hoog ingesteld is. De geselecteerde waarde mag Niet hoger liggen danoodzakelijk om een minimale luchtstroom over de koelspiraal te garanderen. Deze waarde kan ingesteld worden tussen 0 - 100%
Fabrieksinstalling: 0
E21: TX-installing
Om hoge werkdruk in het koelsysteme te voorkomen, dient het vermogen van het systeme voor het resterende gedeelte van de verwarmingsperiode te worden gereduceerd. Deze parameter geeft de watertemperatuur aan waar bij de reductie dient te beginnen. Deze kan worden ingesteld:tussen 0 - 55^
Fabrieksinstelling: 50
E23:Tmop
Deze waarde geeft de maximaal toegestane verdampingstemperatuur aan. Hiermee worden overbelasting van het compressorsysteme bij hoge omgevingstemperaturen voorkomen.
Deze waarde kan ingesteld worden:tussen 0 - 25^
Fabrieksinstelling: 25
E45: dTair-instelling
Hiermee(Int) u kiezen voor minimale koeling van de lucht wonneer het water wordt verwarmd. De regelunit za de snelheid van de ventilator aanpassen om te garanderen dat de lucht gekoeld worden op exact de geselecteerde temperatuur. Indien de regelunit om technische redenen de lucht要去 afkoelen, za de waarde worden bewaakt door de automatische functie. Wonneer een hogere ventilatorsnelheid gewenst worden, kan de waarde worden verlaagd. VergeetECHTER Niet dat bij te laag ingestelde waarden de ventilator sneller za draaien eneer energie zal gebruiken.
Fabrieksinstelling: 1
1.4 Schema fabrieksinstellungen
| Fabrieksinstellungen Datum Datum | |||
| E0 : Fabrieksinstelling 0 0 | |||
| E8 : Functie desinfectie AAN/UIT 0 | |||
| E16 : Min. luchtstroom 0 | |||
| E21 : TX-instelling 50 | |||
| E23 : Tmop 25 | |||
| E45 : dTair instelling 1 | |||
2. Functie
2.1 Omschrijving
Het stroomschema toont de locatie van de sensoren, verwijl de printplaat de uitgangen van het relais en de andere uitgangen voor de aansluiting van de ventilator en bedieningspaneel toont.
Gebruik van de warmtepomp voor warm leidingwater:
De AH 290 is een onafhankelijk warmtepomp voor huishoudelijk warm water die geinstalleerd要去 worden in ruimtes waarin Niet gewoond worden, bijv. kelderruimtes. De enige vereiste voor de ruimte is dat de luchttemperatuur.altijd tussen 8^ en 35^ ligt.
Wij raden kelderruimtes aan,ondat zelfs in de winter warmte wordt geleverd door de omringende laag aarde.
Werking van de warmtepomp:
De regelunit start de compressor korteijd nadat er warm water gebruikt is. De compressor zal functioneren totdat de hele tank opnieuw tot de ingestelde temperatuur opgewarmd is. Normaal gesproken kan de warmtepomp een hoeveelheid warm leidingwater produceren die voldoende is voor de behoefte van een normal gezin.
Verwarmen van water:
Wanner er warm water onttrokken wordt, za de tank onderin worden bijgevuld met koud water. Een sensor meet de temperatuur aan de onderzijde van de tank en start de compressor wanner de temperatuur gezakt is tot 5^ onder de ingestelde temperatuur. De compressor stocht wanner het water verwarmd is tot op de ingestelde temperatuur. Terwijl de compressor fonctioneert, draaien de ventilatoren en latent ze lucht langs de koelspiraal circuleren.
Werking van de ventilator:
De ventilator kan door de selectie vaniveau 2 of niveau 3 zo worden ingesteld dat hij constant draait nadat de compressor uitgeschakeld is. Deze optie kan geselecteerd worden wanner de warmtepomp gebruikt worden als een afzuigsystem in de vochtige ruimtes van de woning. Als het ingangsvermögen op T4 geschakeld worden, za de regelunit gedwonden worden op de 3e snugheid te draaien. Deze optie kan gebruikt worden om een hogere afzuigcapaciteit te bereiken in bijv. de badkamer wanner er geducht worden. Wanner de doorschakeling maar T4 verbroken worden, za de regelunit terugkeren� de vorige stap.
2.2 Extra capacitite
Als er zich een situation voordoet waarin de warmtepomp Niet in staat is voldoende warm leidingwater te produceren, kan er een extra elektrische cartridge ingeschakeld worden. Daardoor wordt het möglichkmeer water te verwarmen. Het is möglichk de gewenste temperatuur in te stellen waartoe de elektrische cartridge het water dient op te warmen. (Gebruik de elektrische cartridge alleen wanner dat nodig is, aangezien deze meer energia verbruikt dan de compressor). De elektrische cartridge kan handmatig op de display worden geactiveerd.
2.3 Veilig functioneren
Hogedrukschakelaar:
Om te voorkomen dat de compressor zijn functiebereik overschrijdt, is er een hagedrukschakelaar die zorgt voor uitschakeling wanner de druk in de koelunit 20 bar bedraagt. Druk op de rode resetknop wanner de oorzaak van de fouit gezonden is. Wanner de hagedrukschakelaar het circuit onderbreekt, za de rode LED gaan knipperen totdat de resetknop worden ingedrukt, de druk is gedaald waar 15 bar of de fouit is opgespoord. Wanner de hagedrukschakelaar het circuit onderbreekt, za het rode lampje gaan knipperen totdat de rukschakelaar geactiveerd worden. Om een herhaling van een drukschakelaarfout te voorkomen, kan de watertemperatuur 2 - 3^ lager worden ingesteld.
Veiligheidsschakelaar voor het elektrische verwarmingselement:
Als er zich een fout voordoet in het verwarmingselement, worden de veilighheidsschakelaar geactiveerd en schakelt het verwarmingselement uit om te voorkomen dat de tank oververhit raakt.

2.4 Waarschuwingen
Hogedrukschakelaar:
Wanner de drukschakelaar eruit klapt, za het rodeicht op de display aangaan totdat de drukschakelaar geseset worden.
3. Onderhoud
De volgende instructies dieren te worden opgevolgd om optimaal functioneren van de warmtepomp te garanderen.
De stroomtoevoer maar het system moet algijd uitgeschakeld werden voordat de klep van de warmtepomp geopend worden.
Wanner de unit voor eerste keer geinstalleerd is, controller dan na een pau段时间 van te zeker van teijken dat er geenlekken zijn. Controller eveneens of de condensafvoerleiding Niet geblokkeerd is.
Milieu-overwegingen
Wanner er onderhoud worden UITgevoerd aan de unit of wanner hij nicht langer gebruikt worden, zorg er dan voor dat de richtlijnen voor hergebruik en verwijdering van alle materialen worden opgevolgd in overeenstemming met de lokale procedures en wetten.
3.1 Koelsystem en ventilator
Ventilator:
Onderhoud aan de ventilatoren bestaat hoofdzakelijk uit periodiek schoonmaken van de verdamper. Maak de flexibele slangen los van de bovenkant van de unit en schroef de bovenplaat eraf. Maak de ventilator schoon met een borstel. Verwijder Niet de blokjes van het aandrijfmechanisme die zorgen voor evenwicht, odomat er daardoor onbalans ontstaat, hetgeen resulteert inmeer lawaai en slijtage van de ventilator.
Goaar op letsel door de scherp afgekante rotorbladen! Beschadig deze rotorbladen nicht!
Condensafvoer:
Wanner u in de herfst de filters verrangt, controller dan de condensafvoerleiding en -bak op verstopping door vuil. Vul de condensbak met water en controller of het water er ongehinderd uitloopt. Indien dit nicht het geval is, moet de afvoer schoongemaakt worden. Zorg er tegelijkertijd voor dat de verdamperplaten schoon+zijn.
3.2 Watercircuit en tank
Veiligheidsklep:
De installateur heeft een verilgheidsklep op de koudwater-toevoerleiding van de warmwatertank gemonteerd. Deze klep is een beveiligingsmechanisme voor de tank gegen te hove druk wanner het waterijdens de verhitting uitzet. De terugslagklep, die gemonteerd is voor de verilgheidsklep op de koudwaterleiding, voorkomt dat er water terugstroomt in de koudwaterleiding. Dat betekent dat de druk in de tank za toenemen tot aan de maximale druk die de verilgheidsklep toelaat; die zal dan opengaan en het teveel aan water latent ontsappen. Als de verilgheidsklep Niet open zou gaan, zou de tank barsten.
Om er zeker van teল dat de verilgheidsklep correct functioneert, dient die meerere keren per Jaar geinspecteerd te worden. Daartoe drukt u op het geveerde gedeelte van de verilgheidsklep en kijk of er wateruit de klep stroomt. Schade als gevolg van een geblokkeerde verilgheidsklep worden
Anode:
Om corrosie van de geemaildeerde warmwatertank te voorkomen is de tank uitgevoerd met een magnesiumanode met een 3 / 4 sluitschroef. Deze anode heeft een verwachte levensduur van 2-5aar. Het is desondanks belangrijk steeds te controleren of de anode intact is. Dat moet worden gedaan door de anode eenmaal per 2aar te controleren en die te verrangen wanner die gecorrodeerd is en een diameter heeft van nog maar 6 - 10mm . Om de anode te controleren schakelt u het systeme af van het stroomnet en verwijdert u de frontplaat. U dient het water uit de warmwatertank te latent lopen voordat de anode kan worden losgeschroefd. Daartoe sluit u de koudwatertoevoer en bevestigt u een slang aan de aftapkraan om ervoor te zorgen dat het wateraar het dichtstbijzijnde afvoerpunt geleid worden. Tijdens het aftappen van het water uit de tank moet u een warmwaterkraan open draaien om te voorkomen dat er onderdruk in de tank ontstaat. Wanner de tank leeg is, kan de anode worden losgeschroefd en geinspecteeerd worden. Wanner de anode opnieuw is aangebracht, sluit u de aftapkraan en draait u de kraan van de watertoevoer weeoper open om de tank met water te vullen. Wanner de tank vol is en de frontplaat weeis aangebracht, kan de stroom weein ingeschakeld worden.
3.3 Demonteren / De unit buiten gebruik stellen
De volgende acties要去en ondernomen worden:
Sluit de unit van de stroom af en verwijder andere aansluitingen. Draai de koudwaterkraanRCT en sluit een slang aan op de aftapkraan om het water af te tappen.
4. Opsporen van defecten
De warmtepomp is uitgevoerd met de volgende verilgheidsvoorzieningen:
4.1 Hogedrukschakelaar
De hagedrukschakelaar beschermt de warmtepomp gegen te hoge druk in het koelcircuit.
Bij onderbrekingen (druk te hoop) zal het rodeicht op het bedieningspaneel knipperen endezelfde hogedrukschakelaar de warmtepomp uitschakelen.
Het rodeichtaatbranden.Start de installment opnieuw op door handmatig de hagedrukschakelaar te resetten.
Om handmatig te resetten moet u:tussen de lamellen aan de bovenzijde kijken.
Als het aggregaat meerere keren acheter elkaar stopt, moet u de onderhoudsdienst bellen.
4.2 Veiligheidsschakelaar voor verwarmingselement
De veiligheidsschakelaar beschermt de installmentie gegen oververhitting tijdens de verwarming met de elektrische cartridge.
De verilgheidsschakelaar is gemonteerd op het verwarmingselement. Als de ingestelde waarde (90^) overschreten wordt, za de elektrische cartridge uitgeschakeld worden. Deze kan opnieuw ingeschakeld worden wanner de temperatuur lager is dan 90^ . Daartoe要去 de installmentie van de stroom�n afgesloten, en de frontplaat verwijderd. Nu kan de resetknop ingedrukt worden.
- de stroom is ingeschakeld;
- er stroom staat op het stopcontact;
- de warmtepomp door de temperatuurregelaar uitgeschakeld is;
- de temperatuur van het leidingwater lager is dan 55^
- de hagedrukschakelaar isuitgeschakeld;
- de koelspiraal vuil is.
Als u hiermee de fouit nicht kunt opsporen, worden u verzocht contact op te nemen met uw lokale installmenter of onderhoudsmonteur.
5. Garantie (certificaat)
Voor registratie van uw garantie dient u de bijgevoegde garantiekaart ingevuld te returneren waarna u een garantiecertificaat worden toegestuurd. Dit certificaat geeft de eigenaar van een door A.O. Smith Water Products Company B.V. te Veldhoven, Nederland (hierna "A.O. Smith") geleverd toestelrecht op de hierna omschreven garantie, waartoe A.O. Smith zich jegens de eigenaar verbindt.
Garantie algemeen
Indien binnen eenaar na de oorspronkelijke installmentdatum van een door A.O. Smith geleverde boiler, na onderzoek en ter uitsluitende beordeling van A.O. Smith, blijdt dat een deel of onderdeel, met uitzondering van de tank, Niet of Niet juist functioneert ten gevolge van fabricage- en/of materiaalfouten, za A.O. Smith dit deel of onderdeel verrangen of repareren.
Garantie tank
Indien binnen 3aar na de oorspronkelijke installmentatedatum van een door A.O. Smith geleverde boiler, na onderzoek en ter uitsluitende beoordeling van A.O. Smith, blijdt dat de stalen glasslined tank lekt ten gevolge van roest of corrosie vanuit de waterzijdige kant, za A.O. Smith een volledig neue boiler van gelijkwaardige grotte en kwaliteit ter beschikking stellen. Op de ter verranging beschikbaar gestelde boiler zar een garantie gegeven worden voor de duur van de resterende garantieperiode van de oorspronkelijk geleverde boiler. In afwijking van het in article 2 bepaalde geldt, dat de garantieduur wordt teruggebracht tot eenaar na de oorspronkelijke installmentatedatum indien ongefiltreerd of onthard water door de boiler stroomt of daarin achechterblick.
Voorwaarden installmenten gebruik
De in articlel 1 en 2 bedoelde garantie geldt uitsluitend indien aan de volgende voorwaarden is voldaan:
a. De boiler is geinstalleerd met inachtneming van zowel de installmentevoorschriften van A.O. Smith geldend voor het specifieke model, als deplaatselijk geldende installment- en bouwverordeningen, voorschriften en regelingen van overheidswege.
b. De boiler blijft geinstalleerd op de oorspronkelijke installmentieplaats.
c. Er wordenuitsluitend drinkwater gezruikt, dat te allen tijde vrij kan circuleren (voor verwarming van zout of corrosief water is een afzonderlijk geinstalleerde warmtewisselaar verplicht).
d. De tank is door middel van periodiek onderhoud gezrijwaard van schadelijke ketelsteen- en kalkaanslag.
e. De Boilerwatertemperaturen zich nicht hoger dan de maximale instelling van de thermostaten, die onderdeel van de boiler vormen.
f. De waterdruk en/of warmtebelasting nicht groter is dan de maxima aangegeven op de typeplaat van de boiler.
g. De boiler is geplaatst in een Niet-corrosieve atmosefer of omgeving.
| h. De boiler is voorzien van een door de daartoe bevoegde instantie goedgekeurde inlaatcombinatie van voldoende capaciteit, Niet groter dan de werkdruk als aangegeven op de boiler en eventuele ook van een door de daartoe bevoegde instantie goedgekeurde temperatuur- en drukontlastklep, die gemonteerd is overeenkomstig de installmentevoorschriften van A.O. Smith die van toepassing� op het specifieke model boiler en voorts met inachtneming van deplaatslijke voorschriften, verordenen en regelingen van overheidswege.i. Het toestel要去 allen tijden voorzien� van kathodische bescherming. Indien hiervoor opofferingsanodes� zijn toegepast要去 denze worden verwangen en vernieuwd indien en zodia zeroor 60% of meer verbruikt�. Bij toepassing van elektrische anodes要去 men ervoor zorgen dat deze continu functioneel�. | |
| Uitsluitingen | De in articikel 1 en 2 bedoelde garantie geldt nicht:a. indien de boiler door een van buiten komende oorzaak is beschadigd;b. in geval van misbruik, verwaarlozing (met inbegrip van bevriezing),verandering, onjuist en/of afwijkend gebruik van de boiler en wanneer geoogd is lekken te repareren;c. indien verontreinigingen of andere deeltjes de tank in hebben~,~,onnen stromen;d. indien de geleidbaarheid van het water minder is dan 125 μS/cm en/of de hardheid (aardalkali-ionen) van het water minder is dan 1,00 mmol/lit;e. indien ongefilterd, gerecirculareerd water door de boiler stroomt of in de boiler opgeslagen wordenf. indien geoogd is zich een defecte boiler te repareren. |
| Omvang garantie | De verplichtingen van A.O. Smith krachtens de geveven garantie gaat nichtverder dan kosteloze levering af magazijn van de te verwangen delen oonderden respectievelijk boiler. vervoers-, arbeids-, installmentie- en andere met de verwangng verband houdende kosten komen nicht voor rekening van A.O. Smith. |
| Claims | Een claimgebaseerd op de geveven garantie要去 worden gedeponeerd bij de handelaar bij wie de boiler is gekocht of bij een andere handelaar die de producten van A.O. Smith Water Products Company verkoopt.Het onderzoek van de boiler bedoeld in de artikelen 1 en 2 zaplaatsvinden in een laboratorium van A.O. Smith. |
| Verplichtingen voorA.O. Smith | Met betrekking tot的那一ar boilers respectievelijk de ter verwangng geleverde (delen of onderden van de) boilers, worden door A.O. Smith geen andere garantie of waarborg geveven dan de garantie zoals uitdrukkelijk in dit certificaat verwoordd.A.O. Smith is krachtens de geveven garantie of anderszins Niet aansprakelijk voor schade aan personen of zaken,veroorzaakt door (delen of onderden, respectievelijk de stalen glasslined tank van) een door haar (ter verwangng) geleverde boiler. |
