Type product	Gasgestookte ketel
Merk	A.O. Smith
Model	BFC 50
Energiebron	Aardgas
Nominaal vermogen	50 kW
Hoogte	850 mm
Breedte	450 mm
Diepte	400 mm
Gewicht	65 kg
Aansluiting elektrisch	230 V / 50 Hz
CV-aansluiting	DN 25
Rendement	95% (HR)
Toepassing	Centrale verwarming en warm water
Ontsteking	Elektronisch met ionisatiebewaking
Afvoer rookgas	Concentrisch (gesloten verbranding)
Onderhoud	Jaarlijkse controle door erkend installateur
Veiligheid	Oververhittingsbeveiliging, vorstbescherming, gasdrukbewaking
Bediening	Analoog of optioneel digitaal display
Garantie	2 jaar op het toestel
Reparatie	Originele onderdelen beschikbaar via vakhandel

Veelgestelde vragen - BFC 50 A.O. Smith

Wat is het nominale vermogen van de A.O. Smith BFC 50?

De A.O. Smith BFC 50 heeft een nominaal vermogen van 50 kW, geschikt voor grotere woningen of kleine bedrijfspanden.

Heeft de ketel een gesloten verbranding?

Ja, de BFC 50 werkt met een concentrische rookgasafvoer (gesloten verbranding). Dit voorkomt tocht en verbetert de veiligheid.

Welke onderhoudsbeurt heeft de BFC 50 nodig?

Aanbevolen wordt een jaarlijkse controle door een erkend installateur. Hierbij worden brander, warmtewisselaar en veiligheden gecontroleerd.

Kan ik de BFC 50 zelf installeren?

Nee, installatie van gasgestookte ketels mag alleen worden uitgevoerd door een erkend installateur met kennis van gas- en wateraansluitingen.

Wat is de afmeting van de BFC 50?

De standaardafmetingen zijn 850 mm hoog, 450 mm breed en 400 mm diep. Houd rekening met extra ruimte voor aansluitingen en onderhoud.

Hoe reset ik de BFC 50 na een storing?

Druk op de resetknop op het bedieningspaneel gedurende 3 seconden. Als de storing aanhoudt, raadpleeg de foutcode in de handleiding.

Welke garantie biedt A.O. Smith op de BFC 50?

Standaard geldt een 2 jaar garantie op het toestel. Verlenging is mogelijk via registratie van de installatie.

Is de BFC 50 geschikt voor vloerverwarming?

Ja, de BFC 50 is compatibel met vloerverwarming mits een goede verhoudingsregeling en hydraulische afstemming.

Waar vind ik reserveonderdelen voor de BFC 50?

Originele onderdelen zijn leverbaar via erkende A.O. Smith-dealers en technische groothandels. Gebruik altijd originele onderdelen.

Wat is het rendement van de BFC 50?

De BFC 50 heeft een HR-rendement van 95% in hoogrendementsbedrijf, wat bijdraagt aan lagere stookkosten.

GEBRUIKSAANWIJZING BFC 50 A.O. Smith

Installatie-, Gebruikers- en Servicehandleiding

uw installateur

Errata

Onderstaande wijzigingen zijn van toepassing op het instellen en bepalen van het service interval van deze toestellen. Hiermee komt de bestaande tekst van het instellen en bepalen van het service interval te vervallen.

Het service interval instellen

Als hulpmiddel is de besturing uitgevoerd met een service interval waarmee de onderhoudsfrequentie ("Service-interval bepalen") door de service- en onderhoudsmonteur kan worden ingesteld

Het service interval wordt bepaald door het aantal maanden dat het toestel in bedrijf is. Dit is instelbaar op 6, 9 en 12 maanden. Standaard staat het service interval op 12 maanden. Indien het ingestelde aantal maanden bereikt is, volgt hiervan een melding (zie paragraaf "Service-toestand" in handleiding). U kunt het service interval instellen via:

• :SERVICE INTERVAL

SERVICE INTERVAL
6
9 MAANDEN
→ 12

Service-interval bepalen

Als hulpmiddel is de besturing uitgevoerd met een service-interval waarmee de onderhoudsfrequentie door de service- en onderhoudsmonteur kan worden ingesteld aan de hand van het aantal maanden dat het toestel in bedrijf is.

Het service-interval kan ingesteld worden op: 6, 9 of 12 maanden. Standaard staat de instelling op 12 maanden

Op het display zal na het verstrijken van het ingestelde aantal maanden de melding SERVICE BENODIGD verschijnen.

Na het verschijnen van de melding dient contact opgenomen te worden met de service- en onderhoudsmonteur.

!!!WAARSCHUWING!!!
MAXIMUM BRANDUREN:
SERVICE BENODIGD

Resetten van de melding

De melding die op het display verschijnt kan op twee manieren gereset worden.

1. Tijdelijke reset:

Door een maal op RESET te drukken wordt de melding uitgesteld. De melding verschijnt na 7 dagen weer op het display.

1. Volledige reset:

Door RESET en ENTER, gedurende 5 sec., gelijktijdig ingedrukt te houden wordt de melding volledig gereset.

Wanneer het volledig resetten van de melding voltooid is verschijnt onderstande melding op het display. Bij het tijdelijk resetten van melding verschijnt deze melding NIET op het display.

RESET SERVICE INTERVAL SUCCESVOL

Lees deze handleiding zorgvuldig

Waarschuwing

Lees deze handleiding zorgvuldig voordat u het toestel in gebruik neemt. Het niet lezen van deze handleiding en het niet opvolgen van de instructies in deze handleiding kan leiden tot ongevallen en schade aan personen en het toestel.

Alle rechten voorbehouden.

Niets uit deze uitgave mag worden gekopieerd, verveelvoudigd en/of openbaar gemaakt door middel van druk, fotokopie of op welke andere wijze dan ook, zonder voorafgaande schriftelijke toestemming van A.O. Smith Water Products Company.

A.O. Smith Water Products Company behoudt zich het recht voor de specificaties zoals vermeld in deze handleiding te wijzigen.

Handelsmerken

Alle in deze handleiding genoemde merknamen zijn geregistreerde handelsmerken van de desbetreffende leveranciers.

Aansprakelijkheid

A.O. Smith Water Products Company is niet aansprakelijk voor claims van derden veroorzaakt door ondeskundig gebruik anders dan vermeld in deze handleiding en overeenkomstig de Algemene Voorwaarden gedeponeerd bij de Kamer van Koophandel.

Zie verder de Algemene Voorwaarden. Deze kunt u kostenlos bij ons opvragen.

Hoewel grote zorg is besteed aan het waarborgen van correcte en waar nodig, volledige beschrijving van de relevante onderdelen, kan het voorkomen dat de handleiding fouten en onduidelijkheden bevat.

Mocht u toch fouten of onduidelijkheden in de handleiding ontdekken, dan vernemen wij dat graag van u. Het helpt ons de documentatie verder te verbeteren.

Meer informatie

Indien u opmerkingen of vragen heeft aangaande specifieke onderwerpen die betrekking hebben op het toestel, aarzelt u dan niet contact op te nemen met:

Algemeen: [phone]

Fax: [phone]

E-mail: [e-mail]

Website: www.aosmith.be

Voor problemen met de aansluitingen op gas,- elektra- en watervoorzieningen kunt u terecht bij de leverancier/installateur van uw installatie.

Inhoudsopgave

1 Inleiding 9

1.1 Over het toestel - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9
1.2 Wat te doen bij gaslucht - - - - - - - - - - - - - - - - - - - - - - 9
1.3 Voorschriften - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9
1.4 Doelgroepen - - - - - - - - - - - - - - - - - - - - - - - - - - - 10
1.5 Onderhoud - - - - - - - - - - - - - - - - - - - - - - - - - - - - 10
1.6 Notatiewijzen 11
1.7 Overzicht van dit document - - - - - - - - - - - - - - - - - - - 11

2 Werking van het toestel 13

2.1 Inleiding - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 13
2.2 Algemene werking van het toestel - - - - - - - - - - - - - - - - - 13
2.3 Opwarmcyclus van het toestel - - - - - - - - - - - - - - - - - - - 16
2.4 Beveiliging van het toestel - - - - - - - - - - - - - - - - - - - - - 16
2.5 Veiligheid van de installatie- - - - - - - - - - - - - - - - - - - - - 17

3 Installatie - 19

3.1 Inleiding - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 19
3.2 Verpakking 19
3.3 Omgevingscondities - - - - - - - - - - - - - - - - - - - - - - - - - 19
3.4 Technische specificaties - - - - - - - - - - - - - - - - - - - - - 21

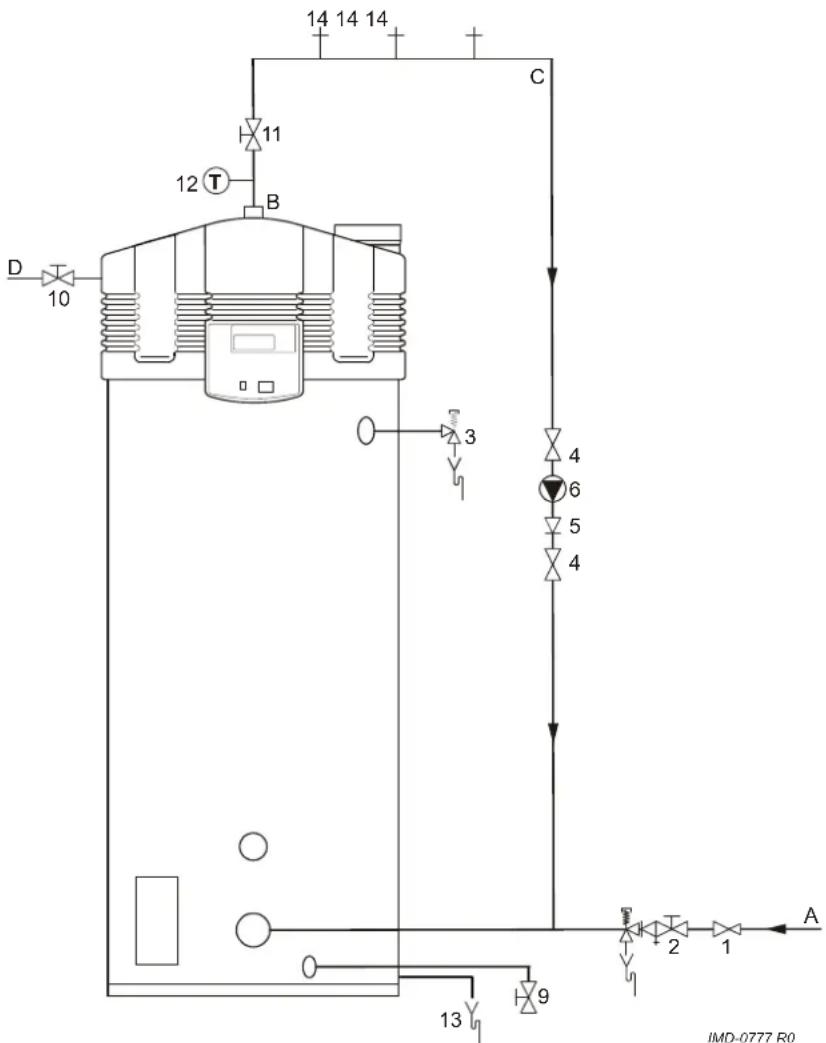

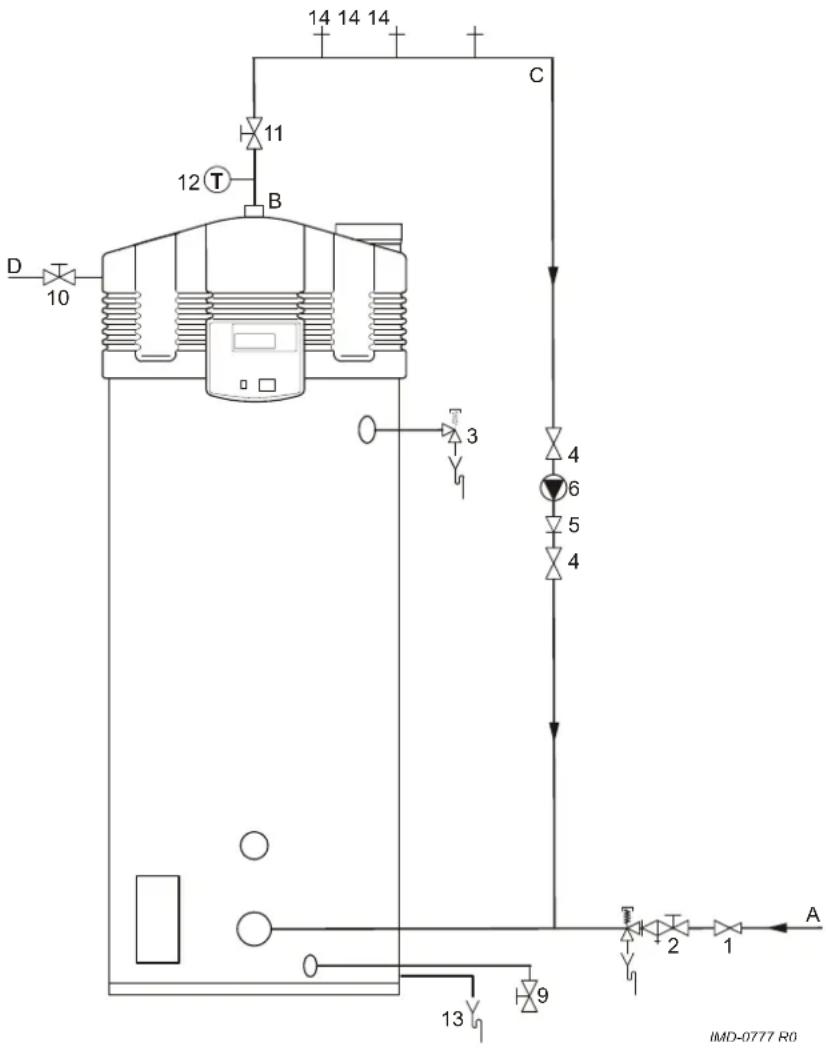

3.5 Aansluitschema - - - - - - - - - - - - - - - - - - - - - - - 26
3.6 Wateraansluitingen - - - - - - - - - - - - - - - - - - - - - - 26
3.7 Gasaansluiting - - - - - - - - - - - - - - - - - - - - - - - - - - - - 28

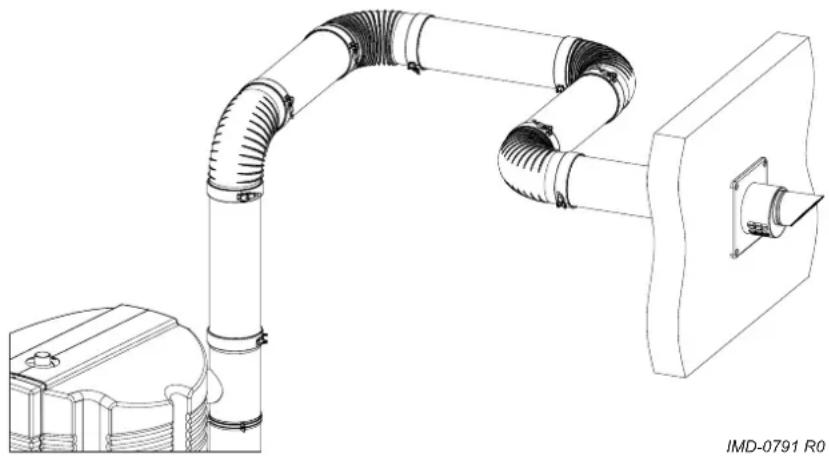

3.8 Luchttoevoer en rookgasafvoer- - - - - - - - - - - - - - - - - - - 28
3.9 Elektrische aansluiting - - - - - - - - - - - - - - - - - - - - - - - 33

3.10 Voordruk, CO 2-getal en schakeldruk controleren - - - - - - - - - - - 36

4 Vullen- 43

5 Aftappen 45

6 Het bedieningspaneel 47

6.1 Inleiding - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 47
6.2 Bediening 47
6.3 Betekenis van de icoontjes - - - - - - - - - - - - - - - - - - - - - - - - - - - - 47
6.4 AAN/UIT-schakelaar op besturing 47
6.5 Navigatieknoppen 47
6.6 PC-aansluiting - - - - - - - - - - - - - - - - - - - - - - - - - 48

7 Status van het toestel 49

7.1 Inleiding - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 49
7.2 Bedrijfstoestanden - - - - - - - - - - - - - - - - - - - - - - - - 49
7.3 Storingstoestanden 50
7.4 Servicetoestand 50
7.5 Anode waarschuwing 50

8 In bedrijf nemen 51

8.1 Inleiding - - - - - - - - - - - - - - - - - - - - - - - - - - - - 51
8.2 In bedrijf nemen - - - - - - - - - - - - - - - - - - - - - - - - - 51
8.3 Opwarmcyclus van het toestel - - - - - - - - - - - - - - - - - - - 51

Inhoudsopgave

9 Uit bedrijf nemen 53

9.1 Inleiding - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 53
9.2 Toestel een korte periode buiten bedrijf stellen- - - - - - - - - - - - - - - 53
9.3 Toestel spanningsloos maken - - - - - - - - - - - - - - - - - - - - 53
9.4 Toestel voor een lange periode buiten bedrijf stellen - - - - - - - - - - - 53

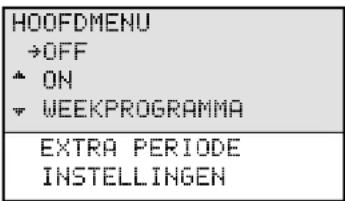

10 Hoofdmenu 55

10.1 Inleiding - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 55
10.2 Notatiewijze voor bediening van het menu - - - - - - - - - - - - - - - 55
10.3 De "ON-mode" inschakelen - - - - - - - - - - - - - - - - - - - - - 55
10.4 Watertemperatuur instellen - - - - - - - - - - - - - - - - - - - - - 55
10.5 Weekprogramma - - - - - - - - - - - - - - - - - - - - - - - - 56
10.6 Het weekprogramma in en uit bedrijf nemen - - - - - - - - - - - - - 56
10.7 Het standaard aanwezige weekprogramma wijzigen - - - - - - - - - - 56
10.8 Tijdstippen aan een weekprogramma toevoegen- - - - - - - - - - - - - 58
10.9 Tijdstippen van een weekprogramma verwijderen - - - - - - - - - - - - 59
10.10 Extra periode - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 60
10.11 Instellingen - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 61

11 Serviceprogramma 63

11.1 Inleiding - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 63
11.2 De hysterese instellen- - - - - - - - - - - - - - - - - - - - - - - - - - - 63
11.3 De storingshistorie uitlezen - - - - - - - - - - - - - - - - - - - - - - - - 63
11.4 De toestelhistorie uitlezen - - - - - - - - - - - - - - - - - - - - - - - - 63
11.5 De toestelselectie uitlezen- - - - - - - - - - - - - - - - - - - - - - - - - - 64
11.6 De pomp aan- of uitzetten - - - - - - - - - - - - - - - - - - - - - - - 64
11.7 Het service interval instellen- - - - - - - - - - - - - - - - - - - - - - - 64
11.8 Servicebedrijf - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 64
11.9 De legionellapreventie instellen - - - - - - - - - - - - - - - - - - - 65

12 Storingen - - - - - - - - - - - - - - - - - - - - - - - - - 67

12.1 Inleiding - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 67
12.2 Storingstabel voor algemene storingen - - - - - - - - - - - - - - - - - 68
12.3 Storingstabel voor storingen op het display - - - - - - - - - - - - - - - 70
12.4 Waarschuwingen op het display - - - - - - - - - - - - - - - - - - - - - - 78

13 Onderhoudsfrequentie - - - - - - - - - - - - - - - - - - - 79

13.1 Inleiding - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 79
13.2 Service-interval bepalen- - - - - - - - - - - - - - - - - - - - - - - - - - 79

14 Onderhoud uitvoeren - - - - - - - - - - - - - - - - - - - 81

14.1 Inleiding - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 81
14.2 Onderhoud voorbereiden - - - - - - - - - - - - - - - - - - - - - - - - 81
14.3 Waterzijdig onderhoud - - - - - - - - - - - - - - - - - - - - - - - - - 82
14.4 Gaszijdig onderhoud - - - - - - - - - - - - - - - - - - - - - - - - - - - 83
14.5 Onderhoud afronden - - - - - - - - - - - - - - - - - - - - - - - - - 84

15 Garantie (certificaat) 85

15.1 Garantie algemeen - - - - - - - - - - - - - - - - - - - - - - - - - 85
15.2 Garantie tank - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 85
15.3 Voorwaarden installatie en gebruik - - - - - - - - - - - - - - - - - - - 85
15.4 Uitsluitingen- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 86
15.5 Omvang garantie - - - - - - - - - - - - - - - - - - - - - - - - - - - 86
15.6 Claims - - - - - - - - - - - - - - - - - - - - - - - - - - - - 86
15.7 Verplichtingen voor A.O. Smith - - - - - - - - - - - - - - - - - - - - - - - 86

16 Bijlagen- 87

16.1 Inleiding - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 87

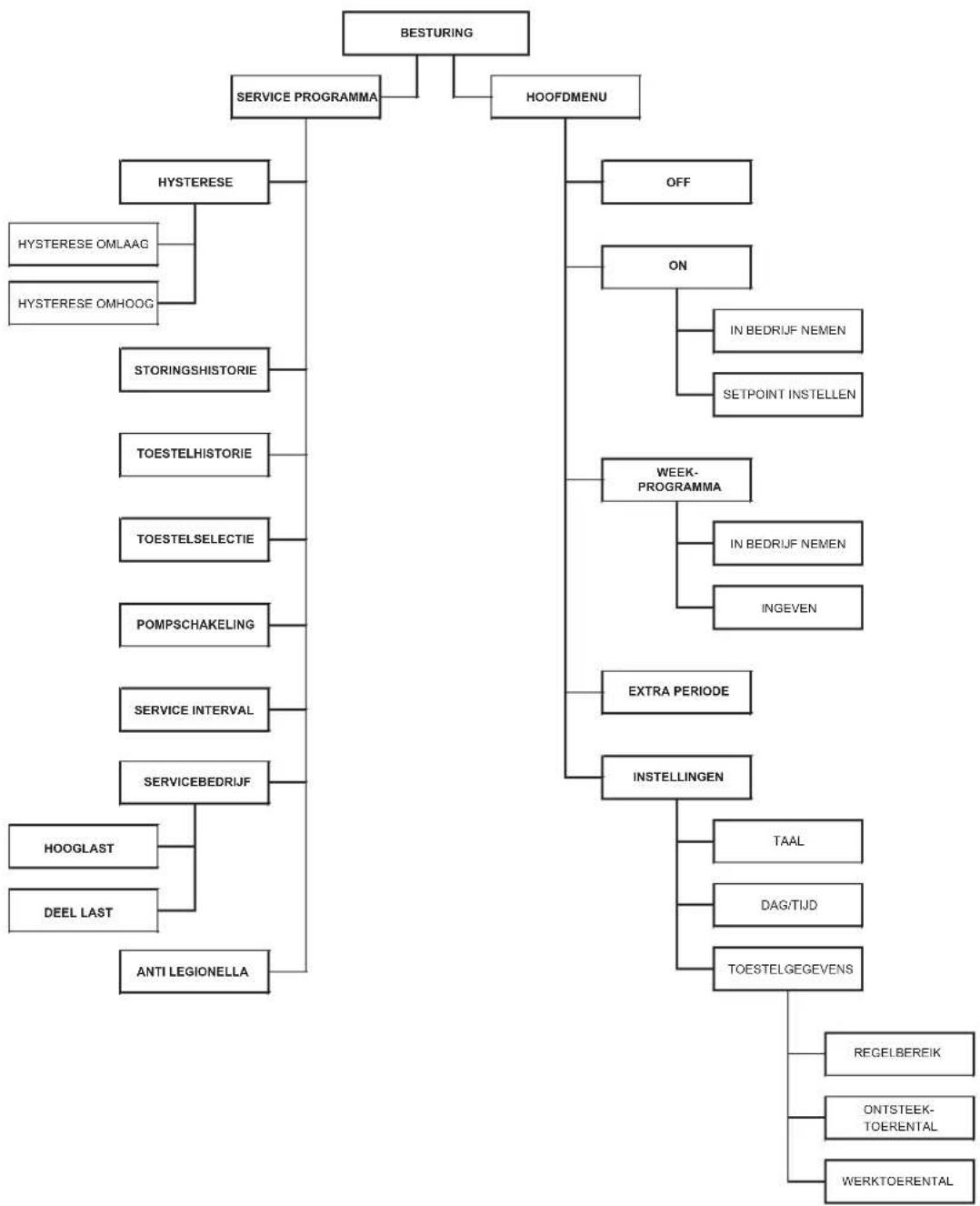

16.2 Menustructuur - - - - - - - - - - - - - - - - - - - - - - - - - - - 88
16.3 Elektrisch schema - - - - - - - - - - - - - - - - - - - - - - 90
16.4 Weekprogrammakaart - - - - - - - - - - - - - - - - - - - - - - - 93

Inhoudsopgave

1 Inleiding

1.1 Over het toestel

Deze handleiding beschrijft de installatie, service en het gebruik van een BFC-toestel. Het BFC-toestel is een condenserende boiler met een ventilator in de luchttoevoer. De BFC kan zowel als een gesloten als een open toestel geïnstalleerd worden. Het toestel heeft standaard een concentrische schoorsteenaansluiting. Het toestel kan ook als parallelsysteem worden aangesloten.

De mogelijke toesteltypes zijn B23, C13, C33, C43, C53 en C63.

De informatie in deze handleiding geldt voor de types: BFC 28, BFC 30, BFC 50, BFC 60, BFC 80, BFC 100 en BFC 120.

0063

De bouwwijze en de uitrusting van het toestel zijn volgens de Europese norm voor gas gestookte warmwatervoorraadtoestellen voor sanitair gebruik (EN 89). De toestellen voldoen daarmee aan de Europese Richtlijn voor Gastoestellen en hebben daarom het recht de CE-markering te dragen.

Waarschuwing

Lees deze handleiding zorgvuldig voordat u de boiler in gebruik neemt. Het niet lezen van de handleiding en het niet opvolgen van de beschreven instructies kan leiden tot persoonlijke ongevallen en schade aan het toestel.

1.2 Wat te doen bij gaslucht

Waarschuwing

Bij gaslucht:

Geen open vuur! Niet roken!

Vonkvorming vermijden! Geen elektrische schakelaars gebruiken, ook geen telefoon, stekker of bel!

Ramen en deuren openen!

Hoofdgasafsluitinrichting sluiten!

Bewoners waarschuwen en gebouw verlaten!

Waarschuw na verlaten van het gebouw de gasdistributiemaatschappij of installateur.

1.3 Voorschriften

Als (eind)gebruiker, installateur of service- en onderhoudsmonteur dient u ervoor te zorgen dat de gehele installatie tenminste voldoet aan de ter plekke geldende:

• voorschriften m.b.t. bouwbesluiten;
- richtlijnen voor bestaande gasinstallaties opgesteld door uw energieleverancier;
- richtlijnen voor aardgasinstallaties en de bijbehorende praktijkrichtlijnen;
- veiligheidseisen voor laagspanningsinstallaties;
• voorschriften m.b.t. drinkwatervoorziening;
- voorschriften m.b.t. ventilatie in gebouwen;
- voorschriften m.b.t. toevoer van verbrandingslucht;
- voorschriften m.b.t. afvoer van rookgassen;
- eisen voor gasverbruikinstallaties;
- voorschriften m.b.t. binnenriolering in gebouwen;

- voorschriften van brandweer, energiebedrijven en gemeente.

Verder dient de installatie te voldoen aan de voorschriften van de fabrikant.

Opmerking

Voor alle voorschriften, eisen en richtlijnen geldt dat aanvullingen of latere wijzigingen en/of toevoegingen op het moment van installeren van toepassing zijn.

1.4 Doelgroepen

De drie doelgroepen voor deze handleiding zijn:

• (eind)gebruikers;
- installateurs;
- service- en onderhoudsmonteurs.

Op iedere pagina wordt met symbolen aangegeven voor welke doelgroep de informatie bedoeld is. Zie de tabel.

Symbolen per doelgroep

Symbool Doelgroep
	(Eind)gebruiker
	Installateur
	Service- en onderhoudsmonteur

Let op

Dit apparaat is niet bedoeld voor gebruik door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of die gebrek aan ervaring of kennis hebben, tenzij iemand die verantwoordelijk is voor hun veiligheid toezicht op hen houdt of hen heeft uitgelegd hoe het apparaat dient te worden gebruikt.

Let op

Dit apparaat is niet bedoeld voor gebruik door kinderen. Houd toezicht op kinderen om te voorkomen dat ze met het apparaat gaan spelen.

1.5 Onderhoud

Een onderhoudsbeurt dient minimaal één maal per jaar zowel waterzijdig als gaszijdig te worden uitgevoerd. De frequentie van het onderhoud is afhankelijk van ondermeer de waterkwaliteit, het gemiddeld aantal branduren per dag en de ingestelde watertemperatuur.

Opmerking

Om de juiste onderhoudsfrequentie te bepalen, wordt aanbevolen de service- en onderhoudsmonteur het toestel drie maanden na installatie water- en gaszijdig te laten controleren. Aan de hand van deze controle kan de onderhoudsfrequentie worden vastgesteld.

Opmerking

Regelmatig onderhoud verlengt de levensduur van het toestel.

Zowel de eindgebruiker als de service- en onderhoudsmonteur zijn verantwoordelijk voor regelmatig onderhoud. Zij dienen hier duidelijke afspraken over te maken.

Opmerking

- Indien het toestel niet regelmatig onderhouden wordt, vervalt het recht op garantie.

1.6 Notatiewijzen

In deze handleiding wordt gebruik gemaakt van de volgende notatiewijzen:

Opmerking

Opgelet belangrijke mededeling.

Let op

Het negeren van deze tekst kan leiden tot beschadiging van het toestel.

Waarschuwing

Het negeren van deze tekst kan leiden tot ernstige beschadiging van het toestel en tot gevaarlijke persoonlijke situaties.

1.7 Overzicht van dit document

De tabel geeft een overzicht van de inhoud van dit document.

Inhoud van dit document

Hoofdstuk Doelgroepen Omschrijving
Werking van het toestel Dit hoo		king van het toestel.
Installatie Dit hoofdstuk beschrij	[D475]TG06I17A2YI18HTBIAKGBIG38ZI6Z8SICY2GIC4K5IK4ADIKXZIKD48SIK786IA8TAIDGZYI6AX5I4D44IKTY8IKY8IKX6IKX2GIK3VIIHX5XI3226I5Y2KI AH5CIGKGXW]	installatiehandelingen alvorens u het toestel definitief in bedrijf kunt stellen.
Vullen Dit hoofdstuk beschrijft h		el.
Aftappen Dit hoofdstuk beschrijf	[1KK2GIK3VIIHX5XI3226I5Y2KI AH5CIGKGXW]	toestel.

Het bedieningspaneel Dit hoofd	(KAYY) [2Y5X1] W7XXW1 187BZ1 187KZ1 18DWH1 [KKST] 2KM4B1 1H26B1 [4AS1] 2T2K1 166SA1 5AW01 182ZH1 17THX1 [CX7K1] 3KXX1 Y6AC1 17COS1 17TXZ1 17AX81 178A91 17X5A1 146C0	ene bediening van het toestel met het display.
Status van het toestel Dit hoofd		status (toestand) u het toestel kunt aantreffen, en wat de eventuele daaropvolgende actie is.
In bedrijf nemen		Dit hoofdstuk beschrijft hoe u het toestel in bedrijf neemt. Verder wordt hier de algemene opwarmcyclus van het toestel beschreven.
Uit bedrijf nemen Dit hoofdstuk		stel voor kortere of langere tijd uit bedrijf neemt.
Hoofdmenu Dit hoofdstuk beschrijft het hoofdmenu van		het display. Dit is het feitelijke menu voor de gebruiker, maar ook de installateur en service- en onderhoudsmonteur zullen er gebruik van maken.
Serviceprogramma Dit hoofdstu		menu. Het is in hoofdzaak bedoeld voor de installateur en service- en onderhoudsmonteur. Echter ook een eindgebruiker kan hier aanvullende informatie vinden m.b.t. het toestel.

Storingen		Dit hoofdstuk is hoofdzakelijk bedoeld voor de installateur en service- en onderhoudsmonteur. Het beschrijft de storingen van het toestel. Deze storingen worden op het display getoond. In een tabel wordt de mogelijke oorzaak en oplossing gegeven. Echter ook een eindgebruiker kan hier aanvullende informatie vinden m.b.t. het toestel.
Onderhoudsfrequentie Dit hoofd		Junt vaststellen met welke frequentie het onderhoud dient te worden uitgevoerd. Zowel de eindgebruiker als de service- en onderhoudsmonteur zijn verantwoordelijk voor regelmatig onderhoud. Zij dienen hierover duidelijke afspraken te maken.
		OpmerkingIndien het toestel niet regelmatig onderhouden wordt, vervalt het recht op garantie.
Onderhoud uitvoeren Dit hoofds		gen onderhoud.
Garantie (certificaat) Dit hoofdst		orwaarden.

2 Werking van het toestel

2.1 Inleiding

In dit hoofdstuk komen achtereenvolgens aan de orde:

• Algemene werking van het toestel;
• Opwarmcyclus van het toestel;
• Beveiliging van het toestel;
• Veiligheid van de installatie.

2.2 Algemene werking van het toestel

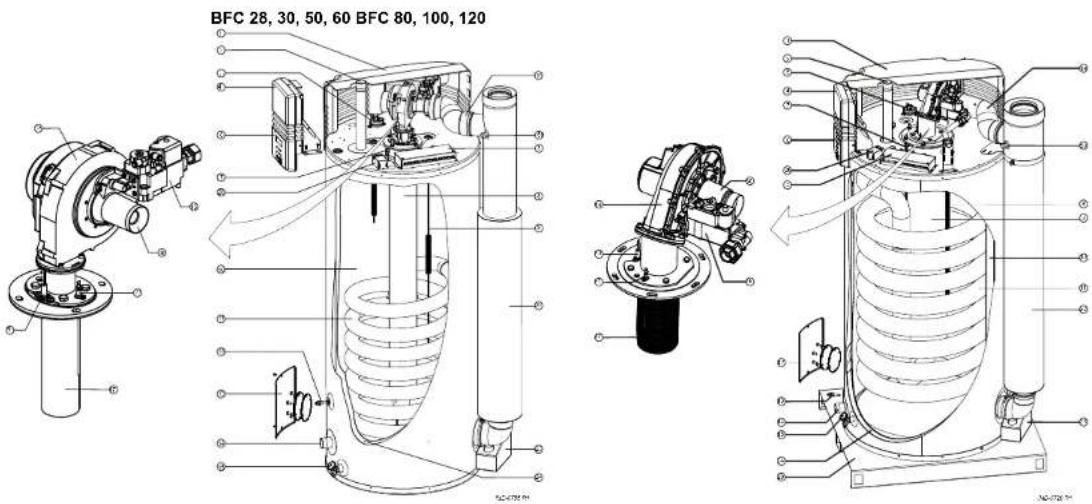

Dwarsdoorsnede van het toestel

Legenda

Niet vermelde nummers zijn niet van toepassing.

1. kap
2. warmwateruitlaat
3. elektrisch aansluitblok
4. besturing
5. drukschakelaar
6. bedieningspaneel
7. temperatuursensor T 1
8. branderkamer
9. anode
10. tank
11. warmtewisselaar
12. inspectie- en reinigingsopening
13. temperatuursensor T 2
14. koudwaterinlaat
15. aftapkraan
16. gasblok
17. brander
18. ventilator
19. luchttoevoerslang
20. gloeionsteker
21. ionisatiepen
22. rookgasafvoerpijp
23. sifon
24. isolatielaag
25. potentiostaat
26. pallet
27. venturi
28. rookgasmeetnippel

Het toestel is uitgerust met een modulerend premix brandersysteem met 1:1 gas-luchtverhoudingsregeling. De lucht die nodig is voor de verbranding wordt aangezogen door de ventilator (18). Het gas wordt via het gasblok (16) en de venturi (30) toegevoerd aan de zuigzijde van de ventilator. Door de 1:1 gas-luchtkopeling wordt altijd een optimale verhouding van het gas-luchtmengsel gewaarborgd.

Bij dit toestel wordt het koude water, onderaan de tank, ingevoerd bij de koudwaterinlaat (14). Het, door de branderkamer (8) en warmtewisselaar (11), opgewarmde tapwater verlaat de tank bij de warmwateruitlaat (2). Als het toestel volledig met water gevuld is, staat het voortdurend onder waterleidingdruk. Bij het tappen van warm water uit het toestel wordt er direct weer koud water toegevoegd.

Door de speciale constructie van de warmtewisselaar (11) worden de rookgassen via de branderkamer eerst naar beneden en vervolgens via de warmtewisselaar naar boven, en weer naar beneden langs het water geleid. Hierbij koelen de rookgassen geleidelijk af. Omdat de afgekoelde rookgassen op het laatst ook nog langs het koude water onderin de tank geleid worden, gaan de rookgassen condenseren. Bij condenseren komt energie (warmte) vrij die ook aan het water overgedragen wordt, hierdoor verbetert het rendement. Het condenswater dat bij deze verwarming ontstaat wordt afgevoerd via het sifon (23).

De isolatielaag (24) voorkomt warmteverlies. Voor corrosiebescherming is de binnenzijde van de tank geëmailleerd. De anodes (9) zorgen voor extra bescherming tegen corrosie.

Voor onderhoud is een inspectie- en reinigingsopening (12) aangebracht.

2.3 Opwarmcyclus van het toestel

De temperatuursensor T₁ (7) meet de watertemperatuur boven in het toestel ( T_top ). Deze temperatuur wordt doorgegeven aan de besturing. Zodra T₁ lager is dan de ingestelde watertemperatuur ( T_set ) constateert de besturing een "warmtevraag". De ventilator (18) begint met draaien en het gasblok (16) wordt geopend. De ventilator draait op vollast en het gas mengt zich met de lucht in de venturi (30). Dit mengsel wordt ontstoken met de gloeionsteker (20) en het water wordt verwarmd. Zodra de watertemperatuur in de buurt van T_set komt, zakt het ventilatortoerental naar zijn laaglast toerental (ook wel moduleren genoemd) Zodra T₁ boven T_set komt eindigt de warmtevraag en stopt de besturing de opwarmcyclus. Zowel bij het constateren als bij het beëindigen van de warmtevraag neemt de besturing een bepaalde marge in acht. De marge noemen we de hysterese (11.2 "De hysterese instellen").

2.4 Beveiliging van het toestel

2.4.1 Inleiding

De besturing bewaakt de watertemperatuur en zorgt voor een veilige verbranding. Dit gebeurt door:

• d e Beveiliging van het toestel;
• h e t Gasblok;
• d e Ventilator;
• d e Drukschakelaar;
• d e lonisatiepen.

2.4.2 Beveiliging watertemperatuur

De besturing bewaakt met temperatuursensor T₁ (7) en temperatuursensor T₂ (13), drie temperaturen die betrekking hebben op de veiligheid. De tabel verklaart de werking van de temperatuursensoren.

Temperatuurbeveiliging

Beveiliging Omschrijving
Tegen vorst (T1 < 5°C of T2 < 5°C)	De vorstbeveiliging grijpt in. Het water wordt verwarmd tot 20°C .
Op maximale watertemperatuur (T1 > 88°C of T2 > 88°C)	De maximaalbeveiliging dient om oververhitting en/of overmatige kalkvorming in het toestel te voorkomen. Indien de maximaalbeveiliging ingrijpt, stopt de verwarming. Hierdoor koelt het water in de tank af. Als het water voldoende is afgekoeld (T1 < 81°C) , reset de besturing het toestel.
Voor extra veiligheid (T1 > 93°C of T2 > 93°C)	Er treedt een vergrendelende storing van de boilerregeling op. De regeling moet handmatig gereset worden alvorens het toestel weer in bedrijf genomen kan worden (7.3 "Storingstoestanden"). De reset kan pas worden uitgevoerd als T1 < 81°C .

2.4.3 Gasblok

De besturing opent het gasblok zodat de gastoevoer naar de brander mogelijk is. Het gasblok heeft als veiligheidsvoorziening twee kleppen. Beide kleppen sluiten de gastoevoer af.

2.4.4 Ventilator

De ventilator (18) zorgt voor een optimale luchttoevoer tijdens warmtevraag. Met betrekking tot de veiligheid zorgt de ventilator ervoor dat voor en na de verbranding de eventueel aanwezige gassen uit de branderkamer worden verwijderd. Dit noemen we voorspoelen en naspoelen.

Het toerental van de ventilator wordt continu gecontroleerd door de besturing (4). De besturing grijpt in als het toerental te veel afwijkt van de ingestelde waarde.

2.4.5 Drukschakelaar

De drukschakelaar waarborgt alleen de luchttoevoer tijdens het voorspoelen van het toestel. Bij voldoende drukverschil tijdens het voorspoelen, sluit de drukschakelaar. De tabel (3.4.2 "Algemene en elektrische gegevens") geeft schakelpunten per toestel.

Opmerking

Het schakelpunt van de drukschakelaar kan niet worden bijgesteld.

2.4.6 Ionisatiepen

Om ervoor te zorgen dat er geen gas stroomt als er geen verbranding is, is een ionisatiepen (21) aangebracht. De besturing gebruikt deze pen voor vlamdetectie d.m.v. ionisatiemeting. De besturing sluit de gasklep zodra deze vaststelt dat er geen vlam is terwijl er wel gas vloeit.

2.5 Veiligheid van de installatie

Naast de standaard beveiliging van het toestel (2.4 "Beveiliging van het toestel") moet de installatie verder beveiligd worden met een inlaatcombinatie en reduceerventiel. Optioneel kan een T&P-ventiel worden toegepast.

2.5.1 Inlaatcombinatie en reduceerventiel

Een te hoge druk in de tank kan de geëmailleerde laag (in het toestel) of de tank beschadigen. Een inlaatcombinatie en drukreduceerventiel voorkomen dit. De inlaatcombinatie functioneert als afsluiter, terugslagklep en overstortventiel. Indien de waterleidingdruk te hoog (3.4.2 "Algemene en elektrische gegevens") is moet een drukreduceerventiel worden toegepast. Beide onderdelen dienen in de koudwaterleiding (3.6.1 "Koudwaterzijdig") gemonteerd te worden.

2.5.2 T&P-ventiel

Een T&P-ventiel (Temperature and Pressure Relief Valve = Temperatuur- en drukreduceerventiel) bewaakt de druk in de tank en watertemperatuur bovenin de tank. Indien de druk in de tank te hoog of de watertemperatuur te hoog (3.4.2 "Algemene en elektrische gegevens") wordt, zal het ventiel openen. Het hete water kan nu uit de tank stromen. Omdat het toestel onder waterleidingdruk staat, zal automatisch koud water de tank in stromen. Het ventiel blijft open totdat de onveilige situatie is opgeheven. Het toestel heeft standaard een aansluitpunt voor een T&P-ventiel (3.6.2 "Warmwaterzijdig").

3 Installatie

	WaarschuwingDe installatie dient te geschieden overeenkomstig de algemeen en plaatselijk geldende voorschriften van gas-, waterleidings-, elektriciteitsbedrijven en brandweer, door een erkend installateur.Het toestel mag alleen in een ruimte geïnstalleerd worden indien die ruimte voldoet aan de vereiste landelijke en plaatselijke ventilatievoorschriften (1.3 "Voorschriften").
3.1 Inleiding	Dit hoofdstuk beschrijft de uit te voeren installatiehandelingen alvorens u het toestel definitief in bedrijf kunt stellen (8 "In bedrijf nemen"), te weten:Verpakking;Omgevingscondities;Technische specificaties;Wateraansluitingen;Gasaansluiting;Luchttoevoer en rookgasafvoer;Elektrische aansluiting;Voordruk, CO2-getal en schakeldruk controleren.
3.2 Verpakking	Verwijder de verpakking voorzichtig, zo voorkomt u beschadiging van het toestel.U kunt het toestel het best uitpakken als het op of nabij zijn definitieve plaats staat.
	Let opHet toestel mag alleen rechtop verplaatst worden. Pas op dat het toestel na het uitpakken niet beschadigd raakt.
3.3 Omgevingscondities	Het toestel is geschikt voor zowel een gesloten verbranding als een open verbranding. Indien geïnstalleerd als een gesloten toestel is het voor de benodigde luchttoevoer onafhankelijk van de opstellingsruimte. Er gelden daardoor geen aanvullende ventilatievoorschriften.Wanneer het toestel geïnstalleerd wordt als een open toestel dient er voldaan te worden aan de plaatselijk geldende richtlijnen en ventilatievoorschriften voor open toestellen.De mogelijke categorieën zijn B23, C13, C33, C43 en C53.
	Let opeen open toestel mag in verband met explosiegevaar en corrosie van het toestel niet gebruikt worden in ruimten waar chemische stoffen opgeslagen liggen of gebruikt worden. Sommige drijfgassen, bleekmiddelen, ontvettingsmiddelen e.d. verspreiden explosieve dampen en/of dampen die versnelde corrosie veroorzaken. Indien het toestel gebruikt wordt in een ruimte waar zulke stoffen aanwezig zijn, dan vervalt het recht op garantie.

3.3.1 Luchtvochtigheid en omgevingstemperatuur

De opstellingsruimte moet vorstvrij zijn, of tegen vorst beveiligd zijn. De tabel geeft de omgevingscondities aan die moeten worden nageleefd om het functioneren van de toegepaste elektronica te kunnen garanderen.

Specificaties luchtvochtigheid en omgevingstemperatuur

Luchtvochtigheid en omgevingstemperatuur
Luchtvochtigheid max. 93% RV bij	+25°C
Omgevingstemperatuur Functioneel: 0 < _T ≤ 60°C

3.3.2 Maximale vloerbelasting toestel

Houd in verband met het gewicht van het toestel rekening met de maximale vloerbelasting, zie de tabel (3.4.2 "Algemene en elektrische gegevens").

3.3.3 Watersamenstelling

Het toestel is bedoeld om drinkwater op te warmen. Het drinkwater moet voldoen aan de regelgeving voor drinkwater voor menselijke consumptie. In de tabel ziet u een overzicht van de specificaties.

Watersamenstelling
Hardheid(aardalkali-ionen)	>1,00 mmol/l:• Duitse hardheid >5,6 °dH• Franse hardheid >10,0 °fH• Britse hardheid >7,0 °eH
Geleidbaarheid >125 μS/cm
Zuurgraad (pH-waarde) 7,0 < pH-waarde < 9,5

Opmerking

Als van de in de tabel opgegeven specificaties wordt afgeweken, dan kan de bescherming van de tank niet worden gegarandeerd (15 "Garantie (certificaat)").

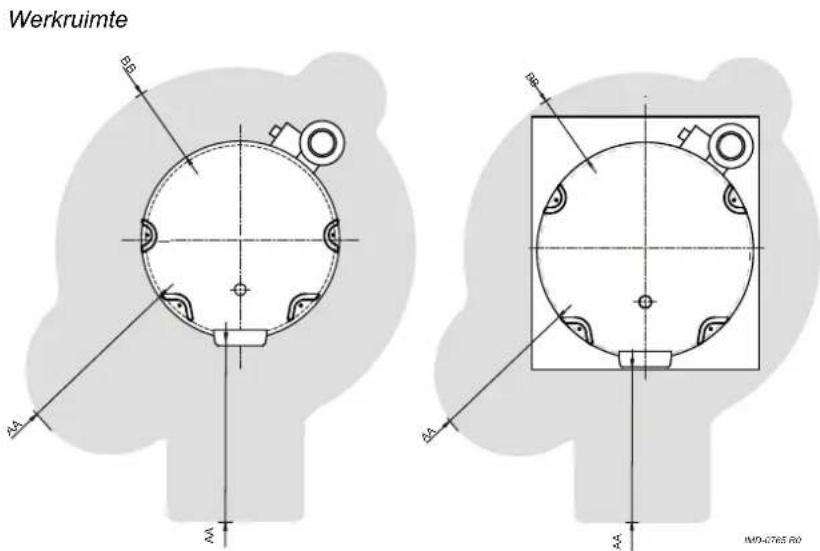

3.3.4 Werkruimte

In verband met de bereikbaarheid van het toestel wordt aanbevolen de volgende afstanden in acht te nemen (zie de figuur):

• AA: bij de bedieningszuil en de reinigingsopening van het toestel: 100 cm.
  • BB: rondom het toestel: 50 cm.
  • Bovenzijde van het toestel: 100 cm

BFC 28 t/m 60 BFC 80 t/m 120

Opmerking

Let er bij het installeren op of het toestel, bij eventuele lekkage van de tank en/of aansluitingen, schade kan toebrengen aan de directe omgeving of lager gelegen verdiepingen. Indien dit het geval is dient het toestel bij een vloerafvoer of in een passende metalen lekbak geïnstalleerd te worden.

Een lekbak moet een deugdelijke afvoer hebben en minstens 5 cm diep zijn met een lengte en breedte van minimaal 5 cm groter dan de diameter van het toestel.

3.4 Technische specificaties

Het toestel is geleverd zonder accessoires. Controleer de maten (3.4 "Technische specificaties"), de gasgegevens (3.4.3 "Gasgegevens") en andere specificaties (3.4.2 "Algemene en elektrische gegevens") van de te gebruiken accessoires.

3.4.1 Afmetingen van het toestel

Boven- en vooraanzicht van de toestellen

Legenda

Zie de tabel.

BFC 28, 30, 50, 60 BFC 80, 100, 120

A##-5768 101402-377076

Afmetingen (alle maten in mm, tenzij anders aangegeven)

Maat Omschrijving Eenheid BFC 28 BFC 30 BFC 50 BFC 60 BFC 80 BFC 100 BFC 120
A	Totale hoogte	mm	1390	1910	1910	1910	2060	2060	2060
C	Positie op pallet	mm	-	-	-	-	530	530	530
D	Diameter toestel	mm	705	705	705	705	850	850	850
E	Diepte	mm	-	-	-	-	1000	1000	1000
F	Breedte	mm	-	-	-	-	900	900	900
G	Diameter rookgasafvoer	mm	100/150	100/150	100/150	100/150	130/200	130/200	130/200
Maat	Omschrijving	Eenheid	BFC 28	BFC 30	BFC 50	BFC 60	BFC 80	BFC 100	BFC 120
H	Hoogte rookgasafvoer/luchttoevoer	mm	1365	1905	1905	1905	1995	1995	1995
Hx x-positie rookgasafvoer mm 265 265 265 265 310 310		310
Hy y-positie rookgasafvoer mm 375 375 375 375 440 440		440
K	Hoogte gasaansluiting	mm 1270 1800 1800 1800 1855 1855 1855
M	Hoogte koudwatertoevoer	mm 170 160 160 160 225 225 225
N	Hoogte warmwateruitlaat	mm	1390	1910	1910	1910	2060	2060	2060
Ny y-positie warmwateruitlaat mm 205 205 205 205			205 205 205 205 205
P	Hoogte reinigingsopening	mm 170 175 175 175 290 290 290
R	Hoogte aftapkraan aansluiting	mm	85	75	75	75	225	225	225
S	Hoogte T&P ventiel aansluiting	mm	900	1410	1410	1410	1425	1425	1425
W	Hoogte condensafvoer	mm 125 145 145 145 240 240 240
1	Aansluiting koudwatertoevoer (uitw.) -	R 1	1/2	R 11/2	R 11/2	R 11/2	R 11/2	R 11/2	R 11/2
2	Aansluiting warmwateruitlaat (uitw.)	-	R 11/2	RR 11/2	R 11/2	R 11/2	R 11/2	R 11/2	R 11/2
3	Aansluiting gasblok (inw.)	-	R 3/4"	R 3/4"	R 3/4"	R 3/4"	R 3/4"	R 3/4"	R 3/4"
4	Aansluiting aftapkraan (inw.)	-	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
5	Aansluiting T&P ventiel (inw.)	-	1" - 11.5 NPT	1" - 11.5 NPT	1" - 11.5 NPT	1" - 11.5 NPT	1" - 11.5 NPT	1" - 11.5 NPT	1" - 11.5 NPT
6	Opening reinigen/inspectie	mm	95 x 70	95 x 70	95 x 70	95 x 70	95 x 70	95 x 70	95 x 70
7	Aansluiting condensafvoer (inw.)	-	Rp 1	Rp 1	Rp 1	Rp 1	Rp 1	Rp 1	Rp 1

3.4.2 Algemene en elektrische gegevens

Algemene en elektrische gegevens

OMSCHRIJVING	Eenheid	BFC 28	BFC 30	BFC 50	BFC 60	BFC 80	BFC 100	BFC 120
Inhoud	Itr	217 368 368 368	480 480 480
Ledig gewicht	kg	177 214 214 214	480 480 480
Maximale vloerbelasting	kg	394 582 582 582	960 960 960
Maximale werkdruk	kPa (bar)	800 (8)	800 (8)	800 (8)	800 (8)	800 (8)	800 (8)	800 (8)
Regelbereik regelthermostaat	°C	40...80	40...80	40...80	40...80	40...80	40...80	40...80
Defaultwaarde regelthermostaat	°C	6	5	6	5	6	5	6
Regelbereik hysterese omhoog	°C	0	..	5	0	...	5	0
Defaultwaarde hysterese omhoog	°C	5	5	5	5	5	5	5
Regelbereik hysterese omlaag	°C 0...10 0	..10 0...10 0...10	0...10 0...10 0...10
Defaultwaarde hysterese omlaag	°C	5	5	5	5	5	5	5
A a n t	a	l	(	e	l	e	k	t
Gemeten drukverschil over de drukschakelaar	Pa	≥ 145	≥ 145	≥ 145	≥ 145	≥ 240	≥ 240	≥ 240
Drukverschil openen drukschakelaar	Pa	< 115	< 115	< 115	< 115	< 210	< 210	< 210
Opwarmtijd ΔT = 45°C	min.	22	35	23	19	18	15	12

OMSCHRIJVING	Eenheid	BFC 28	BFC 30	BFC 50	BFC 60	BFC 80	BFC 100	BFC 120
Opgenomen elektrisch vermogen	W	45	45	75	115	95	145	240
Voedingsspanning (-15% +10% Vac)	Volt	230	230	230	230	230	230	230
Netfrequentie (± 1Hz)	Hz	50	50	50	50	50	50	50
IP-klasse	-	IP 20	IP 20	IP 20	IP 20	IP 20	IP 20	IP 20

OMSCHRIJVING	Eenheid	Waarde
Max. leidingdruk koudwatertoevoer	kPa (bar)	800 (8)
Maximale leidingdruk inlaatcombinatie	kPa (bar)	500 (5)
Overstortdruk T&P	kPa (bar)	1.000 (10)
Overstort temperatuur T&P	°C	97

3.4.3 Gasgegevens

Omschrijving I2E(S)B en I3P	Eenheid BFC 28 BFC 30 BFC 50 BFC 60 BFC 80 BFC 100 BFC 120
Gascategorie 2E(S)B : G20 - 20 mbar
Diameter venturi restrictor mm 7,60 7,60 7,60 7,60 8,60 8,60 8,60
Nominale belasting (onderwaarde) kW 29,0 30,0 47,0 57	0 78,0 95,0 1	16,0
Nominaal vermogen	kW	31,0	32,7	50,3	60,4	84,2	100,7	121,8
Voordruk	mbar	20	20	20	20	20	20	20
CO2	Vol%	9,0 ± 1,0	9,0 ± 1,0	9,0 ± 1,0	9,0 ± 1,0	8,9 ± 1,0	8,9 ± 1,0	8,9 ± 1,0
Gasverbruik(*)	m3/h	3,1	3,2	5,0	6,0	8,3	10,1	12,3
Gascategorie 2E(S)B : G25 - 25 mbar
Diameter venturi restrictor mm 7,60 7,60 7,60 7,60 8,60 8,60 8,60
Nominale belasting (onderwaarde)	kW 24,0 25,0	39,0 47,0 64,0	78,0 96,0
Nominaal vermogen kW 25,7 27,3 41,7 49,8	69,1	82,7 100,8
Voordruk	mbar	25	25	25	25	25	25	25
CO2	Vol%	7,5 +1,0	7,5 +1,0	7,5 +1,0	7,5 +1,0	7,4 +1,0	7,4 +1,0	7,4 +1,0
Gasverbruik(*)	m3/h	3,0	3,1	4,8	5,8	7,9	9,6	11,8
Gascategorie 3P : G31 - 37 / 50 mbar
Diameter venturi restrictor mm 5,45 5,45 5,45 5,45 6,60 6,60 6,60
Nominale belasting (onderwaarde) kW 29,0 30,0 47,0 57	0 78,0 95,0 1	16,0
Nominaal vermogen	kW	31,0	32,7	50,3	60,4		100,7	121,8
Voordruk	mbar	37 / 50	37 / 50	37 / 50	37 / 50		37 / 50	37 / 50
CO2	Vol%	10,0 ± 1,0	10,0 ± 1,0	10,0 ± 1,0	10,0 ± 1,0		9,6 ± 1,0	9,6 ± 1,0
Gasverbruik(*)	kg/h	2,3	2,3	3,7	4,4		7,4	9,0
(*) Gebaseerd op 1013,25 mbar en 15 °C..

3.5 Aansluitschema

De figuur geeft het aansluitschema weer. Dit schema wordt gebruikt in de paragrafen waarin het eigenlijke aansluiten wordt beschreven.

Aansluitschema

Legenda

Niet vermelde nummers zijn niet van toepassing.

1. drukreduceerventiel (verplicht indien de waterleidingdruk te hoog is)
2. inlaatcombinatie (verplicht)
3. T&P-Ventiel (optioneel)
4. afsluiter (aanbevolen)
5. terugslagklep (verplicht)
6. circulatiepomp (optioneel)
7. aftapkraan
8. gaskraan (verplicht)
9. service afsluiter (aanbevolen)
10. temperatuurmeter (aanbevolen)
11. condensafvoer (verplicht)
12. tappunten

A. koudwatertoevoer
B. warmwaterafvoer
C. circulatieleiding
D. gastoevoer

3.6 Wateraansluitingen

Waarschuwing

De installatie dient te geschieden door een erkend installateur en overeenkomstig de algemeen en plaatselijke geldende voorschriften (1.3 "Voorschriften").

3.6.1 Koudwaterzijdig

Zie (A) in het aansluitschema (3.5 "Aansluitschema").

1. Indien de waterleidingdruk meer dan de voorgeschreven (3.4.2 "Algemene en elektrische gegevens") druk is, plaats dan een goedgekeurd reduceerventiel (1).

2. Plaats koudwaterzijdig een goedgekeurde inlaatcombinatie (2) overeenkomstig de geldende voorschriften (1.3 "Voorschriften").

3. Sluit de overstortzijde van de inlaatcombinatie (2) aan op een open waterafvoerleiding.

Let op

Een inlaatcombinatie is verplicht. Monteer deze zo dicht mogelijk bij het toestel.

Waarschuwing

Tussen inlaatcombinatie en het toestel mag nooit een afsluiter of terugslagklep geplaatst worden.

3.6.2 Warmwaterzijdig

Zie (B) in het aansluitschema (3.5 "Aansluitschema").

Opmerking

Isolatie van lange warmwaterleidingen voorkomt onnodig energieverlies.

1. Optioneel: monteer een temperatuurmeter (12) ter controle van de temperatuur van het tapwater.
2. Optioneel: monteer het T&P-ventiel (3).
3. Monteer een afsluiter (11) in de warmwateruitgangleiding ten behoeve van servicedoeleinden.
4. Is een circulatieleiding nodig, ga dan verder met het monteren van de circulatieleiding (3.6.3 "Circulatieleiding"). Zo niet, monteer dan de bij de aftapkraan geleverde afdichtmoer met pakking.

3.6.3 Circulatieleiding

Zie (C) in het aansluitschema (3.5 "Aansluitschema").

Indien men direct warm water ter beschikking wil hebben bij tappunten kan een circulatiepomp geïnstalleerd worden. Dit verhoogt het comfort en voorkomt waterverspilling.

1. Monteer een circulatiepomp (6) met een capaciteit overeenkomend met de grootte en weerstand van het circulatiesysteem.
2. Monteer een terugslagklep (5) na de circulatiepomp om de circulatierichting te garanderen.
3. Monteer voor servicedoeleinden twee afsluiters (4).
4. Sluit de circulatieleiding aan volgens het aansluitschema (3.5 "Aansluitschema").

3.6.4 Condensafvoer

1. Monteer onder afschot een afvoerpijpje aan het sifon (13) voor condensafvoer en sluit deze met een open verbinding aan op de waterafvoerleiding.

Let op

Wanneer condensafvoer niet middels een open verbinding wordt aangesloten op de waterafvoerleiding kan dit leiden tot storingen.

3.7 Gasaansluiting

Waarschuwing

De installatie dient te geschieden door een erkend installateur en overeenkomstig de algemeen en plaatselijke geldende voorschriften (1.3 "Voorschriften").

Let op

Zorg ervoor dat de diameter en de lengte van de gastoevoerleiding zo gedimensioneerd zijn dat er voldoende capaciteit geleverd kan worden voor het toestel.

Zie (D) in het aansluitschema (3.5 "Aansluitschema").

1. Monteer een gaskraan (10) in de gastoevoerleiding.
2. Blaas voor gebruik de gasleiding schoon.
3. Sluit de gaskraan.
4. Monteer de gastoevoerleiding op het gasblok.

Waarschuwing

Controleer na montage op lekkages.

3.8 Luchttoevoer en rookgasafvoer

3.8.1 Inleiding

In deze paragraaf worden de volgende onderwerpen beschreven:

• Eisen voor rookgasafvoermateriaal
  • Concentrische aansluitingen
• Parallelle aansluitingen

3.8.2 Eisen voor rookgasafvoermateriaal

Waarschuwing

De installatie dient te geschieden door een erkend installateur en overeenkomstig de algemeen en plaatselijke geldende voorschriften (1.3 "Voorschriften").

Afhankelijk van de gekeurde toesteltypes zijn verschillende aansluitingen van de luchttoevoer en rookgasafvoer mogelijk.

De toestellen zijn gekeurd voor de toesteltypes B23, C13, C33, C43, C53 en C63.

In deze manual worden de toesteltypes C13 en C33 uitvoerig behandeld. Indien het toestel moet functioneren volgens B23, C43, C53 of C63 kunt u voor nadere informatie contact opnemen met A.O. Smith.

De figuur en tabel geven informatie over deze toesteltypes. Indien uitleg gewenst is over de mogelijkheden, kunt u contact opnemen met de fabrikant.

Toesteltypes

IMD-0789 R0

Verklaring toesteltype

Toesteltype Omschrijving
B23 Verbrandingslucht wordt uit installatieruimte onttrokken.
C13 Concentrische en / of parallelle	muurdoorvoer
C33 Concentrische en / of parallelle	dakdoorvoer
C43 Toestellen op gezamenlijke aan- en afvoer (concentrisch en / of parallel) in geval van etagebouw.
C53 Toe- en afvoer in verschillend drukvlak.
C63 Toestellen geleverd zonder rookgasafvoermaterialen en / of terminal. Deze toestellen dienen te worden geïnstalleerd volgens de plaatselijk geldende richtlijnen.

Opmerking

Zorg ervoor dat de rookgasafvoer in een uitmondingsgebied geplaatst wordt waarin dit toegestaan is voor het desbetreffende toesteltype.

3.8.3 Concentrische aansluitingen

De tabel geeft de eisen weer waaraan de concentrische systemen moeten voldoen.

Waarschuwing

Monteer rookgasafvoermateriaal onder een afschot van 5 mm per meter naar het toestel toe.

Eisen rookgasafvoer voor concentrische systemen (C13, C33)

Toestel Diameter Maximale	lengte	Maximaal aantal bochten 90°
BFC 28, 30, 50, 60 100/150 mm 40 m 7
BFC 80, 100, 120 130/200 mm 15 m 4

Let op

Aan beide voorwaarden in de tabel moet worden voldaan.

Als u minder dan het maximale aantal bochten gebruikt, mag u toch niet meer dan de maximale pijplengte gebruiken.

Als u minder dan de maximale pijplengte gebruikt, mag u toch niet meer dan het maximale aantal bochten gebruiken.

Een en ander wordt verduidelijkt aan de hand van een voorbeeld.

Praktijkvoorbeeld concentrische rookgasafvoer

Voorbeeld

De figuur geeft een BFC 30 weer. Het toestel moet worden voorzien van 25 m concentrische pijp (C13/C33) en vier bochten van 90 graden. Er moet worden getoetst of deze configuratie voldoet aan de in de tabel gestelde eisen.

Toestel met concentrisch rookgasafvoermateriaal

Volgens de tabel is de maximale lengte 40 meter en het toegestane aantal 90 graden bochten 7. Aan beide eisen is voldaan.

Specificaties

Let op

Voor de C13 en C33 toesteltypes schrijft A.O. Smith het gebruik voor van een voor het toestel goedgekeurde dak- of muurdoorvoer. Gebruik van een verkeerde dak- of muurdoorvoer kan leiden tot een storing.

Specificatie concentrische muurdoorvoer C13

Onderwerp Omschrijving
Muurdoorvoerset:• 1x Muurdoorvoer(incl. muurplaat & klemband)• 1x Pijp 500 mm• 1x Bocht 90°	Art. Nr. BFC 28, 30	50, 60 0302 504	1
		BFC 80, 100, 120 0302 326	1
	Fabrikant Muelink & Grol
	Type M2000 MDV	SEC
Pijpmateriaal Constructie Concentrisch
	Rookgasafvoer Dikwanding aluminium met lippenring afdichting.
	Luchttoevoer Dunwandig verzinkt plaatstaal.
Pijpdiameters Rookgasafvoer BFC 28, 30,	50, 60 ∅ 100 mm
		BFC 80, 100, 120 ∅ 130 mm
	Luchttoevoer BFC	28, 30, 50, 60 ∅ 150 mm
		BFC 80, 100, 120 ∅ 200 mm
(1) U mag geen andere muurdoorvoer gebruiken. U kunt de muurdoorvoerset, onder vermelding van het artikelnummer bestellen bij leverancier, fabrikant of groothandel.

Specificatie concentrische dakdoorvoer C33

Onderwerp Omschrijving
Dakdoorvoerset:• 1x Dakdoorvoer (incl. klemband)• 1x Pijp 1000 mm• 1x Plakplaat	Art. Nr. BFC 28, 30	50, 60 0304 423	1
		BFC 80, 100, 120 0306 855	1
	Fabrikant Muelink & Grol
	Type M2000 DDV	HR-C
Pijpmateriaal Constructie Concentrisch
	Rookgasafvoer Dikwanding aluminium met lippenring afdichting.
	Luchttoevoer Dunwandig verzinkt plaatstaal.
Pijpdiameters	Rookgasafvoer BF	C 28, 30, 50, 60 ∅ 100 mm
		BFC 80, 100, 120 ∅ 130 mm
	Luchttoevoer	BFC 28, 30, 50, 60 ∅ 150 mm
		BFC 80, 100, 120 ∅ 200 mm
(1) U mag geen andere dakdoorvoer gebruiken. U kunt de dakdoorvoerset, onder vermelding van het artikelnummer bestellen bij leverancier, fabrikant of groothandel.

3.8.4 Parallelle aansluitingen

De tabel geeft de maximale pijplengte voor parallelle systemen weer. De maximale pijplengte is afhankelijk van de gekozen diameter.

Waarschuwing

Monteer rookgasafvoermateriaal onder een afschot van 5 mm per meter naar het toestel toe.

Eisen rookgasafvoer voor parallelle systemen

Toestel	Diameter 1	Maximale strekkende lengte	Lequivalent bocht 90°	Lequivalent bocht 45°
BFC 28, 30, 50, 60	100 mm	55 m	4,6 m	1,2 m
BFC 80, 100, 120	130 mm	65 m	2,4 m	1,4 m
BFC 28, 30, 50, 60	130 mm	100 m	2,4 m	1,4 m
BFC 80, 100, 120	150 mm	100 m	2,6 m	1,6 m
(1) Parallele systemen met diameter 100, 130 mm of 150 mm. Wanneer de maximale strekkende lengte voor diameter 100 niet toereikend is, moet diameter 130 worden toegepast. Wanneer de maximale strekkende lengte voor diameter 130 niet toereikend is, moet diameter 150 worden toegepast. Wanneer diametervergroting wordt toegepast dient dit voor zowel de luchttoevoer als voor de rookgasafvoer te worden doorgevoerd.

Voor het berekenen van de pijplengte moet u de langste pijp gebruiken. Is bijvoorbeeld de rookgasafvoerpijp 10 meter en de luchttoevoerpijp 8 meter dan gebruikt u 10 meter als rekenlengte. Vervolgens telt u voor iedere 90°-bocht en 45°-bocht, in zowel de luchttoevoer en rookgasafvoer het L _equivalent op bij deze 10 meter. Een en ander wordt toegelicht aan een praktijkvoorbeeld.

Praktijkvoorbeeld parallelle rookgasafvoer

Voorbeeld

De figuur geeft een BFC 30 weer. Deze moet worden voorzien van 10 m parallelle pijp, 100 mm doorsnede, en acht bochten van 90 graden. Er moet worden getoetst of de configuratie voldoet aan de in de tabel gestelde eisen.

Toestel met parallel rookgasafvoermateriaal

Voor de toetsing aan de maximale lengte moet de langste pijp worden gebruikt. In dit geval is dat de rookgasafvoerpijp. Deze is 10 meter. Deze 10 meter is opgebouwd uit het pijpmateriaal deel 1, 2, 3, 4 en 5. De lengte van het broekstuk hoeft u niet mee te tellen. Het totaal aantal gebruikte bochten, in de rookgasafvoer en luchttoevoer, is 8. De bocht in het broekstuk hoeft u niet mee te tellen. Volgens de tabel moet per bocht moet 4,6 meter worden gerekend. De totale pijplengte wordt hiermee:

Dit is kleiner dan de in de tabel weergegeven lengte van 55 meter. De installatie voldoet dus aan de eisen.

3.9 Elektrische aansluiting

Waarschuwing

De installatie dient te geschieden door een erkend installateur en overeenkomstig de algemeen en plaatselijke geldende voorschriften (1.3 "Voorschriften").

3.9.1 Inleiding

In deze paragraaf komen achtereenvolgens aan de orde:

• Voorbereiding;
• Netspanning aansluiten;
  • Scheidingstransformator;
  • Regeling gestuurde pomp aansluiten;
• Extra On-mode schakelaar aansluiten;

Optioneel kunnen een scheidingstransformator, een continupomp, een regeling gestuurde pomp, een extra ON-mode schakelaar en een extra storingsmelder op het toestel worden aangesloten. Zie hiervoor:

Opmerking

De optionele componenten zijn niet meegenomen in het opgegeven opgenomen elektrisch vermogen zoals aangegeven in de tabel (3.4.2 "Algemene en elektrische gegevens").

3.9.2 Voorbereiding

Let op Het toestel is fasegevoelig. Het is absoluut noodzakelijk de fase (L) van het net aan de fase van het toestel en de nul (N) van het net aan te sluiten aan de nul van het toestel.

Let op Er mag géén spanningsverschil tussen nul (N) en aarde (±) aanwezig zijn. Is dit wel het geval dan dient een scheidingstransformator toegepast te worden (3.9.4 "Scheidingstransformator").

Voor meer informatie of voor het bestellen van deze scheidingstransformator gelieve contact op te nemen met A.O. Smith Water Products Company. De figuur geeft een aanzicht van het elektrisch aansluitblok weer, de tabel de bijbehorende aansluitingen.

Aansluitblok

Legenda

A. schroeven
B. beschermkap
C. aansluitblok

Ter voorbereiding dient u eerst de twee kappen en de beschermkap van het elektriciteitsgedeelte te verwijderen.

1. Draai de schroeven van de kappen los.
2. Verwijder voorzichtig de kappen van het toestel. Het elektriciteitsgedeelte is nu zichtbaar.
3. Draai de 2 schroeven (A) van het elektriciteitsgedeelte los en verwijder de beschermkap (B) van het elektriciteitsgedeelte. Het aansluitblok (C) wordt nu zichtbaar.

Opmerking

Raadpleeg de tabel voor de aansluitingen en raadpleeg het elektrisch schema voor het aansluiten van elektrische componenten.

Elektrisch aansluitblok

Netspanning			Scheidingstransformator						Alarm Uit			Pompregelinggestuurd				ExterneAAN/UIT		BUS-link
			primair secundair
N	L	± N	L	1	±	N	L2	±	X1	X2	±	N	L3	±		X3	X4	X5	X6
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16 t/m 20	21	22	23	24

3.9.3 Netspanning aansluiten

Het toestel wordt geleverd zonder voedingskabel en hoofdschakelaar.

Opmerking

Om het toestel van spanning te voorzien dient het toestel m.b.v. een permanente elektrische verbinding op netspanning aangesloten te worden. Tussen deze vaste verbinding en het toestel moet een dubbelpolige hoofdschakelaar met een contactopening van tenminste 3 mm geplaatst worden. De voedingskabel moet aders van minimaal 3 x 1,0 mm ² bevatten.

Waarschuwing

Laat het toestel spanningsloos totdat u aan het in bedrijf stellen toe bent.

1. Sluit nul (N), fase (L) en aarde ( ) van de voedingskabel aan op punten 1 t/m 3 in het aansluitblok volgens de tabel (3.9.2 "Voorbereiding").
2. Monteer de voedingskabel in de trekontlaster.
3. Sluit de voedingskabel aan op de hoofdschakelaar.
4. Indien u niet meer behoeft aan te sluiten:
5. Monteer de kap van het elektrisch aansluitblok.
6. Monteer de kappen van het toestel.

3.9.4 Scheidingstransformator

Een scheidingstransformator wordt toegepast indien er sprake is van een 'zwevende nul'.

1. Raadpleeg het bij de scheidingstransformator geleverde montagevoorschrift. (Informeer bij de leverancier voor de juiste scheidingstransformator.)
2. Sluit nul (N), fase (L) en aarde ( ) van de voedingskabels aan op punten 4 t/m 9 in het aansluitblok volgens de tabel (3.9.2 "Voorbereiding").
3. Monteer de kabels in de trekontlaster.
4. Indien u niet meer behoeft aan te sluiten:
5. Monteer de kap van het elektrisch aansluitblok.
6. Monteer de kappen van het toestel.
7. Sluit de voedingskabel aan op de hoofdschakelaar.

3.9.5 Regeling gestuurde pomp aansluiten

1. Sluit nul (N), fase (L) en aarde () aan op punten 13, 14 en 15 volgens de tabel (3.9.2 "Voorbereiding").
2. Monteer de kabel in de trekontlaster.
3. Indien u niet meer behoeft aan te sluiten:
4. Monteer de kap van het elektrisch aansluitblok.
5. Monteer de kappen van het toestel.

3.9.6 Extra On-mode schakelaar aansluiten

Externe AAN/UIT is een mogelijkheid om een externe AAN/UIT-schakelaar aan te sluiten. In de UIT stand is de ingestelde bedrijfstoestand actief. In de AAN stand wordt de ingestelde bedrijfstoestand overruled en is de "ON-mode" actief.

1. Sluit de kabels (X 3 en X 4 ) aan op punten 21 en 22 volgens de tabel (3.9.2 "Voorbereiding").
2. Monteer de kabel in de trekontlaster.
3. Indien u niet meer behoeft aan te sluiten:

- Monteer de kap van het elektrisch aansluitblok.

- Monteer de kappen van het toestel.

3.9.7 Extra storingsmelder aansluiten

Het toestel is voorzien van een contact dat in geval van een stroing geschakeld wordt. Hierop kan bijvoorbeeld een lamp worden aangesloten om de storing te signaleren. Een 230 V aansluiting kan rechtstreeks aangestuurd worden. Voor andere voltages is een door de fabrikant voorgeschreven relais nodig.

1. Sluit de fase kabels (X 1 en X 2 ) aan op punten 10 en 11 volgens de tabel (3.9.2 "Voorbereiding"). Sluit indien nodig de aarde (±) aan op punt 12.
2. Monteer de kabel in de trekontlaster.
3. Indien u niet meer behoeft aan te sluiten:

- Monteer de kap van het elektrisch aansluitblok.

- Monteer de kappen van het toestel.

3.10 Voordruk, CO ₂ -getal en schakeldruk controleren

Opmerking

Alvorens u het toestel in bedrijf neemt en/of de voordruk en/of het CO₂-getal en/of de schakeldruk controleert dient u het toestel te vullen (4 "Vullen").

Let op

Bij de eerste keer in bedrijf nemen en na het ombouwen, is het verplicht om de voordruk, het CO ₂ -getal en de schakeldruk te controleren.

Opmerking

Voor het controleren van de voordruk, het CO₂-getal en de schakeldruk dient u te beschikken over een CO₂-meter en een manometer.

3.10.1 Controleprocedure voordruk

Om de voordruk te controleren handelt u als volgt:

1. Maak het toestel spanningsloos (9.3 "Toestel spanningsloos maken").
2. Neem de kappen voorzichtig van het toestel.
3. Het elektriciteitsgedeelte is nu zichtbaar.

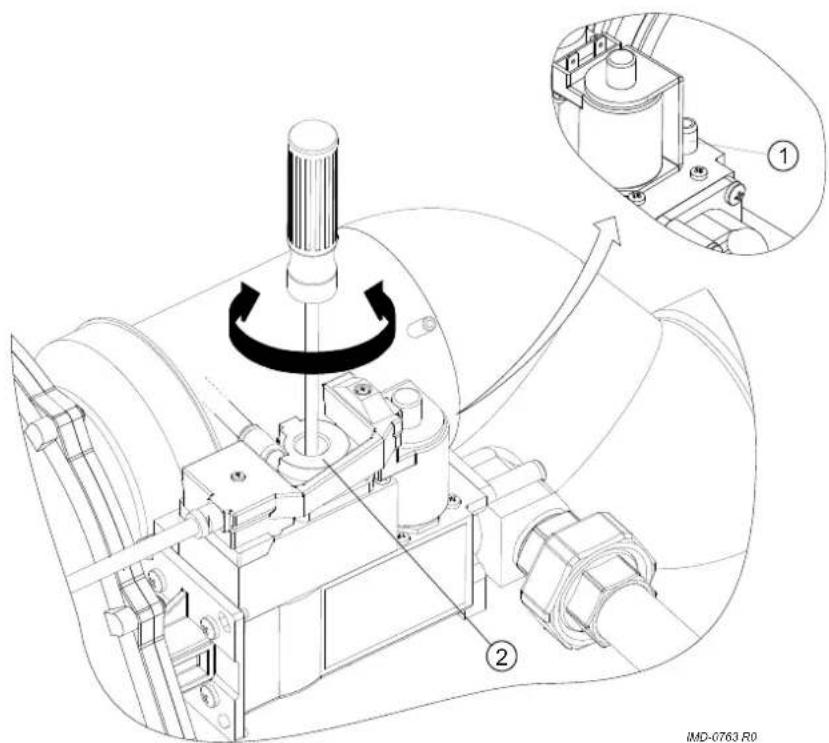

4. Op het gasblok bevindt zich een meetnippel om te voordruk te bepalen.

In deze meetnippel bevindt zich een afdichtschroefje. Draai het afdichtschroefje enkele slagen los. Draai het niet helemaal los; het is lastig om het dan weer vast te schroeven.

1. Open de gastoevoer en ontlucht het gasleidingnet via de meetnippel voordruk.
2. Sluit een manometer aan op de meetnippel voordruk zodra er gas uit deze nippel komt.

3. Schakel spanning op het toestel met de hoofdschakelaar van het toestel.

4. Zet de besturing AAN door de 0/l-schakelaar op stand I te zetten.

Het display toont nu circa 10 seconden INTERNE CONTROLE en komt daarna in het hoofdmenu.

INTERNE CONTROLE

HOOFDMENU →OFF + ON - WEEKPROGRAMMA

1. Activeer de "ON-mode" door de volgende stappen te doorlopen:

- Druk eenmaal op de blauwe pijl () om de aanwijzer voor ON te zetten en druk op E Netscherm zoals weergegeven is, verschijnt.

→IN BEDRIJF NEMEN → SETPOINT INSTELLEN Tset=65°C

- Bevestig met derstandt

IN BEDRIJF NEMEN.

Het toestel staat nu in de "ON-mode" en zal ontsteken.

1. Nadat het display de tekst IN BEDRIJF weergeeft moet u circa 1 minuut wachten voordat u de dynamische drukken afleest (deze tijd heeft de ventilator nodig om op vol toerental te gaan draaien).
2. Lees met de manometer de voordruk af van meetnippel en controleer met de waarde uit de gastabel (3.4.3 "Gasgegevens").

Opmerking Raadpleeg

Raadpleeg de beheerder van het gasnet indien de voordruk niet juist is. U kunt het toestel nu niet in bedrijf nemen. U moet het toestel nu uit bedrijf nemen (9.3 "Toestel spanningsloos maken").

1. Sluit de gastoevoer.
2. Ontkoppel de manometer en draai het afdichtschroefje in de meetnippel dicht.
3. Indien u niets meer behoeft te controleren of af te stellen kunt u de kappen van het toestel terugplaatsen.

3.10.2 CO ₂ -afstellen

Om het CO ₂ -getal tijdens hooglast en laaglast te controleren en eventueel af te stellen, handelt u als volgt:

1. Maak het toestel spanningsloos (9.3 "Toestel spanningsloos maken").
2. Neem de kappen voorzichtig van het toestel.
3. Het elektriciteitsgedeelte is nu zichtbaar.
4. Plaats de meetsonde van de CO ₂ -meter in de meetnippel (58) van de rookgasafvoerbuis.
5. Open de gastoevoer en ontlucht het gasleidingnet.
6. Schakel netspanning op het toestel met de hoofdschakelaar.
7. Neem het toestel in bedrijf (8 "In bedrijf nemen").

8. Ga naar het menu ➡→ SERVICEBEDRIJF.

9. Genereer warmtevraag door het toestel koud te tappen of door in het onderstaande SERVICE-menu de waarde voor Tset te verhogen. Gebruik hiervoor ↑.

Hooglastmeting

1. Selecteer uit het servicemenu :

- SERVICEBEDRIJF |HOOGLAST

- Bevestig met . ENTER

1. U komt nu in het HOOGLAST-servicemenu.

1. Het toestel draait nu op HOOGLAST. Lees de waarde van de CO₂-meter af en wacht tot deze meetwaarde enige tijd stabiel blijft. Dit kan enkele minuten duren.
2. Vergelijk dan de meetwaarde met de CO₂-waarde uit de tabel (3.4.3 "Gasgegevens").

BFC 28 t/m 60

1. Indien nodig regel het CO₂-getal bij met stelschroef (2) totdat de waarde binnen de marges ligt van de CO₂-tabelwaarde. Gebruik hiervoor het meegeleverde inbussleuteltje (3). Het sleuteltje bevindt zich in de plastic zak die aan het toestel bevestigd is.

CO₂ -afstelling

Legenda

1. meetpunt
2. stelschroef
3. inbus voor stelschroef

Opmerking

- Linksom draaien (tegen de klok in) betekent meer gas (hogere CO 2 ) en rechtsom draaien (met de klok mee) betekend minder gas (lagere CO 2 ).

1. Indien u Tset heeft verhoogd, stel deze dan weer in op de oorspronkelijke waarde met ↓
2. Ga verder met de CO₂ laaglastmeting.

BFC 80 t/m 120

1. Indien de meetwaarde wel binnen de marges ligt van de CO₂-tabelwaarde:

- Indien u Tset heeft verhoogd, stel deze dan weer in op de oorspronkelijke waarde met ↓

- Ga verder met de CO ₂ laaglastmeting.

1. Indien de meetwaarde niet binnen de marges ligt van de CO₂-tabelwaarde, dan kunt u het toestel niet in bedrijf nemen:

- Schakel het toestel uit.

- Sluit de gastoevoer naar het toestel.

- Plaats de kappen terug op het toestel.

1. Neem contact op de de leverancier van het toestel.

Deellastmeting

1. Ga nu verder met de deellastmeting:

- Druk op .

- Selecteer DEELLAST.

- Druk op . ENTER

1. Het toestel draait nu op DEELLÄST. Lees de waarde van de CO₂-meter af en wacht tot deze meetwaarde enige tijd stabiel blijft. Dit kan enkele minuten duren.

2. Vergelijk dan de meetwaarde met de CO₂-waarde uit de tabel (3.4.3 "Gasgegevens").

3. Indien nodig regel het CO 2 -getal bij met stelschroef totdat de waarde binnen de marges liegt van de CO 2 -tabelwaarde.

CO ₂ -bijstellen

Legenda

1. meetpunt
2. stelschroef

1. meetpunt
2. stelschroef

- Linksom draaien (tegen de klok in) betekent minder gas (lagere CO 2 ) en rechtsom draaien (met de klok mee) betekend meer gas (hogere CO 2 ).

1. Haal de CO₂-meetsonde uit de meetnippel van de rookgasafvoerbuis.
2. Monteer het dopje weer op de meetnippel van de rookgasafvoerbuis.
3. Sluit de gastoevoer.
4. Plaats de kappen terug.

3.10.3 Schakeldruk meting

Om de schakeldruk meting uit te voeren handelt u als volgt:

1. Maak het toestel spanningsloos (9.3 "Toestel spanningsloos maken").
2. Neem de kappen voorzichtig van het toestel.
3. Het elektriciteitsgedeelte is nu zichtbaar.
4. Neem de zwarte dopjes van het meetpunt van de drukschakelaar
5. Sluit de + van de manometer aan op de H van het meetpunt van de drukschakelaar.
6. Sluit de - van de manometer aan op de L van het meetpunt van de drukschakelaar
7. Stel de manometer in op 0.
8. Neem het toestel in bedrijf (8 "In bedrijf nemen").
9. Het toestel doorloopt nu de opwarmcyclus (2.3 "Opwarmcyclus van het toestel").
10. Lees de druk van de meter af op het moment dat het toestel schakelt van VOORSPOELEN naar DRUKSCHAKELAAR. Het display van het toestel toont op dit moment:

ON □ □ □13:45 Donderdag 63°CTset 65°CDRUKSCHAKELAAR

1. Controleer of deze gemeten waarde overeenkomt met de waarde uit de tabel (3.4.3 "Gasgegevens").

Opmerking

Indien de melding DRUKSCHAKELAAR niet verschijnt is er een storing. Deze moet eerst door een bevoegde servicemonteur verholpen worden.

1. Sluit de gastoevoer.
2. Ontkoppel de manometer.
3. Plaats de twee zwarte dopjes terug op de drukschakelaar.
4. Plaats de kappen terug.

4 Vullen

Aansluitschema

Legenda

Niet vermelde nummers zijn niet van toepassing.

1. drukreduceerventiel (verplicht indien de waterleidingdruk te hoog is)
2. inlaatcombinatie (verplicht)
3. T&P-Ventiel (optioneel)
4. afsluiter (aanbevolen)
5. terugslagklep (verplicht)
6. circulatiepomp (optioneel)
7. aftapkraan
8. gaskraan (verplicht)
9. service afsluiter (aanbevolen)
10. temperatuurmeter (aanbevolen)
11. condensafvoer (verplicht)
12. tappunten

A. koudwatertoevoer
B. warmwaterafvoer
C. circulatieleiding
D. gastoevoer

Om het toestel te vullen gaat u als volgt te werk:

1. Open de afsluiter (11) in de warmwaterleiding, en indien aanwezig de afsluiters (4) van de circulatiepomp (6).
2. Sluit aftapkraan (9).
3. Open het dichtstbijzijnde tappunt (14).
4. Open de toevoerkraan van de inlaatcombinatie (2) zodat koud water het toestel instroomt.
5. Vul het toestel volledig. Als uit het dichtstbijzijnde tappunt een volle straal water komt, is het toestel vol.

6. Ontlucht de gehele installatie, bijvoorbeeld door alle tappunten te openen.

7. Het toestel staat nu onder waterleidingdruk. Er mag nu geen water uit het overstortventiel van de inlaatcombinatie en indien toegepast uit het T&P-ventiel (3) komen. Is dit toch het geval dan kan het zijn dat:

- De waterleiding druk groter is dan de voorgeschreven waarde (3.4.2 "Algemene en elektrische gegevens"). Plaats alsnog een drukreduceerventiel (1).

- Het overstortventiel van de inlaatcombinatie defect is, of onjuist is gemonteerd.

5 A f t a p

Aansluitschema

Legenda

Niet vermelde nummers zijn niet van toepassing.

1. drukreduceerventiel (verplicht indien de waterleidingdruk te hoog is)
2. inlaatcombinatie (verplicht)
3. T&P-Ventiel (optioneel)
4. afsluiter (aanbevolen)
5. terugslagklep (verplicht)
6. circulatiepomp (optioneel)
7. aftapkraan
8. gaskraan (verplicht)
9. service afsluiter (aanbevolen)
10. temperatuurmeter (aanbevolen)
11. condensafvoer (verplicht)
12. tappunten

A. koudwatertoevoer
B. warmwaterafvoer
C. circulatieleiding
D. gastoevoer

Voor sommige handelingen is het nodig het toestel af te tappen. De procedure is als volgt:

1. Activeer het HOOFDMENU met 📄

1. Plaats de aanwijzer voor OFF.

2. Bevestig OFF met ENTER

3. Wacht tot de ventilator gestopt is. Het icoontje is dan ingetrokken.

Let op

Het toestel kan defect raken als u niet wacht tot het spoelen van de ventilator gestopt is.

1. Zet het toestel UIT (stand 0) met de AAN/UIT-schakelaar van het bedieningspaneel.
2. Maak het toestel spanningsloos door de hoofdschakelaar tussen het toestel en het elektriciteitsnet op stand 0 te zetten.
3. Sluit de gastoevoer (10).
4. Sluit de afsluiter (11) in de warmwaterleiding.
5. Sluit de toevoerkraan van de inlaatcombinatie (2).
6. Open de aftapkraan (9).
7. Belucht het toestel (of installatie) zodat het helemaal kan leeglopen.

6 Het bedieningspaneel

6.1 Inleiding

In dit hoofdstuk komen achtereenvolgens aan de orde:

• Bediening;
  • Betekenis van de icoontjes;
  • AAN/UIT-schakelaar op besturing;
• Navigatieknoppen;
• PC-aansluiting.

6.2 Bediening

De bediening is volledig menugestuurd en bestaat uit:

• een 4-regelig display met 20 karakters per regel;
• 6 drukknoppen voor de bediening (onder het display);
• 6 grafische symbolen (boven het display);
• een aansluiting voor een service-PC;
• een AAN/UIT-schakelaar.

De drukknoppen zijn onderverdeeld in drie groepen:

- Navigatieknoppen:

- Knoppen omhoog, en omlaag;
- E n ENTER:
- Reset knop: RESET

• het hoofdmenu (10 "Hoofdmenu"): 📐;
• het serviceprogramma (11 "Serviceprogramma"):
  Dit hoofdstuk is specifiek bedoeld voor de serviceen onderhoudsmonteur en installateur.

In deze handleiding wordt het display van de besturing afgebeeld zoals in de figuur, al dan niet met icoontjes.

→IN BEDRIJF NEMEN

* SETPOINT INSTELLEN

▼ Tset=70°C

6.3 Betekenis van de icoontjes

De tabel geeft de betekenis van de icoontjes weer.

Icoontjes en hun betekenis

	Naam Betekenis
	Warmtevraag Con	nstatering warmtevraag
	Spoelen	Voor- en naspoelen m.b.v. ventilator
	Drukschakelaar	Drukschakelaar is gesloten

	Naam Betekenis
	Gloeien	(Voor)gloeien
	Gasblok	Openen gasblok/ontsteking
	Vlamdetectie	Toestel in bedrijf

6.4 AAN/UIT-schakelaar op besturing

Met de AAN/UIT-schakelaar van de besturing schakelt u het toestel AAN en UIT. In de UIT stand blijft het toestel echter wel onder spanning staan, waardoor de continupomp blijft draaien.

INTERNE CONTROLE

Na het aanzetten verschijnt circa 10 seconden de tekst INTERNE CONTROLE op het display. Daarna verschijnt het hoofdmenu (10 "Hoofdmenu"). Indien vanuit het hoofdmenu geen keuze wordt gemaakt, schakelt het toestel automatisch naar de toestand OFF (7.2 "Bedrijfstoestanden").

Opmerking

Om het toestel spanningsloos te maken dient u de hoofdschakelaar tussen het toestel en het elektriciteitsnet te gebruiken.

6.5 Navigatieknoppen

Het gebruik van deze knoppen wordt toegelicht aan de hand van de figuur die het hoofdmenu weergeeft (10 "Hoofdmenu").

De navigatieknoppen zijn:

• Knoppen omhoog, en omlaag;
  • EnterER ;

- Reset knop: . RESET

De pijltjes * en ▼ geven aan dat u omhoog en/of omlaag kunt scrollen. Voor het scrollen gebruikt u de knoppen ↑ er↓ .

HOOFDMENU

OFF

→ON

WEEKPROGRAMMA

EXTRA PERIODE

INSTELLINGEN

De aanwijzer → wijst de te activeren keuze aan. In het display zoals is afgebeeld in de figuur kunt u scrollen door het hoofdmenu.

Het hoofdmenu bestaat uit: OFF, ON,

WEEKPROGRAMMA, EXTRA PERIODE en

INSTELLINGEN. De teksten EXTRA PERIODE en

INSTELLINGEN zijn pas zichtbaar bij ver genoeg

omlaag scrollen.

Met Ebevestigt u de geselecteerde keuze.

Met de knop Födlert u één pagina terug in een menu en vervallen alle tot dan toe gemaakte instellingen in dat menu.

Opmerking

Knop Fwedeak gebruikt om het toestel te

resetten na een storing.

6.6 PC-aansluiting

De PC-aansluiting is uitsluitend bedoeld voor technici van A.O. Smith om de status en de historie van het toestel uit te kunnen lezen. Deze gegevens kunnen van belang zijn bij storingen en/of klachten.

7 Status van het toestel

7.1 Inleiding

In dit hoofdstuk komen achtereenvolgens aan de orde:

• Bedrijfstoestanden;
• Storingstoestanden;
• Servicetoestand;
• Anode waarschuwing.

7.2 Bedrijfstoestanden

In werking heeft het toestel vier basis bedrijfstoestanden, te weten:

• OFF
• ON
• EXTRA
• PROG

7.2.1 OFF

In deze toestand is de vorstbeveiliging actief. De figuur toon het display, met op:

• regel één: de tekst OFF;
• regel twee: de tijd, de dag en T₁ . (2.3 "Opwarmcyclus van het toestel")
• regel drie en vier: de tekst VORSTBEVEILIGING ACTIEF.

OFF 13:45 Donderdag 6°C VORSTBEVEILIGING ACTIEF

7.2.2 ON

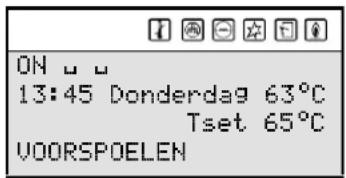

In deze toestand beantwoordt het toestel continu de warmwatervraag. De figuur toont het display, met op:

• regel één: de tekst ON;
- regel twee: de tijd, de dag en T₁ . (2.3 "Opwarmcyclus van het toestel")
- regel drie: de geprogrammeerde watertemperatuur T_set :
- regel vier: is leeg in rust, of toont een tekst die afhankelijk is van de opwarmcyclus (2.3 "Opwarmcyclus van het toestel"), zoals WARMTEVRAAG.

ON 13:45 Donderdag 67°C Tset 75°C

7.2.3 EXTRA

In deze toestand is één extra periode geprogrammeerd en geactiveerd. In deze toestand wordt de OFF- of PROG-stand tijdelijk overruled om aan één periode van warmtevraag te voldoen. Als de periode voorbij is, gaat het toestel automatisch terug naar de voorgaande bedrijfstoestand. De figuur toont het display, met op:

• regel één: de tekst EXTRA;
• regel twee: de tijd, de dag en T₁ ; (2.3 "Opwarmcyclus van het toestel")

- regel drie: het inschakelmoment en de bijbehorende geprogrammeerde watertemperatuur;

- regel vier: de tekst PERIODE ACTIEF.

EXTRA 12:30 Donderdag 76°C DO 12:45 Tset 75°C PERIODE ACTIEF

7.2.4 PROG

In deze toestand is een geprogrammeerd weekprogramma actief en het toestel reageert continu op warmtevraag binnen de ingestelde tijdsperiodes van het weekprogramma. In deze toestand zijn twee situaties te onderscheiden:

PROG 10:00 Maanda9 76°C MA 11:15 Tset 75°C

1. De huidige tijd valt binnen een ingestelde tijdsperiode van het weekprogramma.

De figuur toont het bijbehorende display, met op:

• regel één: de tekst PROG;
• regel twee: de tijd, de dag en T₁ ; (2.3 "Opwarmcyclus van het toestel")
• regel drie: het eerstkomende uitschakelmoment en de watertemperatuur T_set van de actieve periode;
• regel vier: is leeg of toont een tekst die afhankelijk is van de opwarmcyclus (2.3 "Opwarmcyclus van het toeste!"), bijvoorbeeld WARMTEVRAAG.

PROG 12:00 Maanda9 76°C MA 11:15 PERIODE ACTIEF

2. De huidige tijd valt buiten een ingestelde tijdsperiode van het weekprogramma.

De figuur toont het bijbehorende display, met op:

• regel één: de tekst PROG;
• regel twee: de tijd, de dag en T₁ ; (2.3 "Opwarmcyclus van het toestel")
• regel drie: het eerstkomende inschakelmoment;
• regel vier: toont de tekst PERIODE ACTIEF.

Voor alle toestanden geldt dat op enig moment de watertemperatuur beneden de gewenste temperatuur kan komen. Het toestel komt dan in een verwarmingscyclus terecht. Deze opwarmcyclus is voor alle basis bedrijfstoestanden gelijk (2.3 "Opwarmcyclus van het toestel").

Opmerking

- Het instellen en eventueel programmeren van de basis bedrijfstoestanden zijn beschreven in het hoofdstuk hoofdmenu (10 "Hoofdmenu").

7.3 Storingstoestanden

De figuur toont een voorbeeld van een storingstoestand. Indien het toestel in deze stand staat, toont het display op:

• regel één: storingscode met een letter, twee cijfers en een storingsomschrijving;
• regel twee t/m vier: afwisselend een beknopte toelichting van de storing en een beknopte actie ten behoeve van de oplossing.

S04: SENSOR FOUT

CONTROLEER SENSOR OF DUMMY

Let op

De op het display weergegeven actie om de storing te verhelpen mag enkel worden uitgevoerd door een service- en onderhoudsmonteur.

Er zijn verschillende soorten storingen:

- LOCK OUT ERRORS

Wanneer de oorzaak niet meer aanwezig is, moeten deze storingen met de knop RESET gereset worden om het toestel weer in bedrijf te nemen.

- BLOCKING ERRORS

Deze storingen verdwijnen automatisch indien de oorzaak van de storing niet meer aanwezig is, vervolgens komt het toestel vanzelf weer in bedrijf.

Op het display is niet te zien wat voor soort storing het betreft. Een uitgebreid storingsoverzicht vindt u elders in de handleiding. (12 "Storingen")

Als u als eindgebruiker het toestel aantreft in een storingstoestand kunt u het toestel proberen in bedrijf te nemen door de Fkngspeenmaal in te drukken.

Als de storing echter terugkomt of in korte tijd meerdere malen voorkomt, dient u contact op te nemen met uw service- en onderhoudsmonteur.

7.4 Servicetoestand

De figuur toont de melding SERVICE BENODIGD.

!!!WAARSCHUWING!!!

MAXIMUM BRANDUREN: SERVICE BENODIGD

Indien de melding verschijnt is het toestel toe aan een service- en onderhoudsbeurt. Neem dan contact op met uw service- en onderhoudsmonteur.

Opmerking

De melding SERVICE BENODIGD is gebaseerd op het aantal verstreken (brand)uren en het ingestelde service-interval. Indien het service-interval onjuist is gekozen, dan kan deze in overleg met de service- en onderhoudsmonteur aangepast worden. Informatie over de onderhoudsfrequentie vindt u elders in de handleiding (13 "Onderhoudsfrequentie").

7.5 Anode waarschuwing

Deze melding verschijnt indien de anode bescherming niet meer actief is. Indien de melding verschijnt dient u contact op te nemen met uw service- en onderhoudsmonteur.

!!!WAARSCHUWING!!!

Bij het verschijnen van deze melding blijft het toestel gewoon functioneren.

8 In bedrijf nemen

8.1 Inleiding

In dit hoofdstuk komen achtereenvolgens aan de orde:

• In bedrijf nemen.
• Opwarmcyclus van het toestel.

8.2 In bedrijf nemen

U neemt het toestel in bedrijf via:

1. Vul het toestel (4 "Vullen").
2. Zet de gaskraan open (3.5 "Aansluitschema").
3. Schakel spanning op het toestel met de hoofdschakelaar tussen het toestel en het elektriciteitsnet.
4. Zet de besturing AAN door de AAN/UIT- schakelaar op stand I te zetten. Het display toont nu circa 10 seconden INTERNE CONTROLE en komt daarna in het hoofdmenu.

1. Druk eenmaal op de blauwe pijl ( ) om de aanwijzer voor ON te zetten en druk op ENTER Het scherm zoals weergegeven is in de figuur verschijnt.

1. Bevestig met Destand IN BEDRIJF NEMEN.

Het toestel staat nu in de "ON-mode". Indien er warmtevraag is zal de opwarmcyclus (2.3 "Opwarmcyclus van het toestel") doorlopen worden.

Als de opwarmcyclus niet wordt doorlopen, dan is er geen warmtevraag; indien dit het geval is, moet Tset waarschijnlijk worden ingesteld (10.4 "Watertemperatuur instellen").

8.3 Opwarmcyclus van het toestel

De opwarmcyclus van het toestel wordt actief op het moment dat de gemeten watertemperatuur (T 1 ) beneden de drempelwaarde (T set ) komt. Deze drempelwaarde is afhankelijk van de gekozen toestand van het toestel. Staat het toestel bijvoorbeeld in de "OFF-mode" (vorstbeveiliging) dan is deze waarde 5°C. Staat het toestel bijvoorbeeld in de "ON-mode" dan is de drempelwaarde instelbaar, bijvoorbeeld op 65°C.

De opwarmcyclus doorloopt achtereenvolgens de toestanden:

1. WARMTEVRAAG;
2. VOORSPOELEN;
3. DRUKSCHAKELAAR;
4. VOORGLOEIEN;
5. ONTSTEKEN;
6. IN BEDRIJF;
7. NASPOELEN.

In het volgende voorbeeld wordt de gehele cyclus uitgelegd aan de hand van de bedrijfstoestand ON.

Opmerking

De doorlopen cyclus geldt ook voor de overige bedrijfstoestanden.

Als het toestel in bedrijf komt, worden de volgende stappen doorlopen:

1. De watertemperatuur komt beneden de ingestelde temperatuur (bijvoorbeeld) 65°C. De besturing constateert warmtevraag en start de opwarmcyclus.
2. Het icoontje wordt geactiveerd.
3. De melding WARMTEVRAAG verschijnt.

1. Na de warmtevraag wordt de ventilator ingeschakeld om eventeel aanwezige gassen te verwijderen. Deze fase heet voorspoelen en duurt circa 15 seconde.

2. Het icoontje wordt geactiveerd.

3. De melding VOORSPOELEN verschijnt.

1. Tijdens het voorspoelen sluit de drukschakelaar.

2. Het icoontje wordt geactiveerd.

3. De melding DRUKSCHAKELAAR verschijnt.

1. Vervolgens begint het (voor)gloeien van de gloeionsteker.

2. De icoontjes en worden ingetrokken

3. Het icoontje wordt geactiveerd.

1. Na een aantal seconden (voor)gloeien wordt het gasblok geopend en vindt de ontsteking plaats.

2. Het icoontje wordt geactiveerd.

3. De melding ONTSTEKEN verschijnt.

1. Na de ontsteking wordt de vlam gedetecteerd en is het toestel in bedrijf. Dit betekent dat het daadwerkelijke opwarmen is begonnen:

2. Het icoontje wordt ingetrokken.

3. Het icoontje wordt geactiveerd.
4. De melding IN BEDRIJF verschijnt.

1. Als het water op temperatuur is, valt de warmtevraag weg en begint het naspoelen. Dit duurt circa 25 seconden.

2. De icoontjes, en worden ingetrokken.

3. Het icoontje wordt geactiveerd.
4. De melding NASPOELEN verschijnt.

1. Na het naspoelen stopt de ventilator en opent de drukschakelaar:

2. De icoontjes en worden ingetrokken.

3. De melding NASPOELEN wordt ingetrokken.

Bij de eerstvolgende warmtevraag begint de opwarmcyclus weer bij stap 1.

9 Uit bedrijf nemen

9.1 Inleiding

Dit hoofdstuk beschrijft:

• Toestel een korte periode buiten bedrijf stellen;
  • Toestel spanningsloos maken;
• Toestel voor een lange periode buiten bedrijf stellen.

9.2 Toestel een korte periode buiten bedrijf stellen

Om het toestel een korte periode buiten bedrijf te stellen moet u de vorstbeveiliging inschakelen.

Met de vorstbeveiliging voorkomt u bevriezing van het water in het toestel.

U activeert de vorstbeveiliging via:

1. Druk op de knop om het hoofdmenu te selecteren.
2. Plaats met ♦n d↓aanwijzer voor OFF. Bevestig met ENTER

OFF 13:45 Donderdag 6°C VORSTBEVEILIGING ACTIEF

De vorstbeveiliging grijpt in als de watertemperatuur lager dan 5°C is. Op regel één van het display verschijnt dan VORST. Het toestel verwarmt het water tot 20°C (T _set ) en valt uiteindelijk terug in de stand OFF.

Opmerking

Deze waardes 5°C en 20°C zijn niet instelbaar.

Let op

Door de OFF-mode te selecteren blijft de anodebescherming actief.

Opmerking

Wanneer het toestel langer dan 2 maanden buiten gebruik is, zonder water af te tappen, ontstaan mogelijk luchtbellen in het toestel. Dat kan leiden tot lucht in het leidingensysteem.

9.3 Toestel spanningsloos maken

U mag het toestel niet zondermeer spanningsloos maken. De juiste procedure is als volgt:

1. Activeer het HOOFDMENU met
2. Plaats de aanwijzer voor OFF.
3. Bevestig OFFmet ENTER.

HOOFDMENU →OFF ON WEEKPROGRAMMA

Let op

Het toestel kan defect raken als u niet wacht

tot het spoelen van de ventilator gestopt is.

1. Wacht tot de ventilator gestopt is. Het icoontje dan ingetrokken.
2. Zet het toestel UIT (stand 0) met de AAN/UIT-schakelaar van het bedieningspaneel.
3. Maak het toestel spanningsloos door de hoofdschakelaar tussen het toestel en het elektriciteitsnet op stand 0 te zetten.

Opmerking

Door de hoofdschakelaar tussen het toestel en het electriciteitsnet op stand 0 te zetten, wordt de voedingsspanning van de potentiostaat uitgeschakeld, hierdoor is er geen anodebescherming meer.

9.4 Toestel voor een lange periode buiten bedrijf stellen

Tap het toestel af als u het voor langere tijd buiten bedrijf stelt. Handel als volgt:

1. Maak het toestel spanningsloos (9.3 "Toestel spanningsloos maken").
2. Sluit de gastoevoer.
3. Sluit de afsluiter in de warmwaterleiding.
4. Sluit de toevoerkraan van de inlaatcombinatie.
5. Open de aftapkraan
6. Belucht het toestel (of installatie) zodat het helemaal leeg kan lopen.

10 Hoofdmenu

10.1 Inleiding

Het HOOFDMENU bereikt u door op de knop van de besturing te drukken.

Het hoofdmenu bestaat uit:

- OFF Deze keuze gebruikt u als het toestel tijdelijk wilt uitzetten (9 "Uit bedrijf nemen"), maar niet wilt aftappen. In deze stand is de vorstbeveiliging actief. Hiermee voorkomt u bevriezing van het water in het toestel.

• ON In deze toestand beantwoord het toestel continu de warmwatervraag. (10.3 "De "ON-mode" inschakelen")
• WEEKPROGRAMMA Deze keuze gebruikt u om het toestel alleen binnen geprogrammeerde periodes (10.5 "Weekprogramma") te laten reageren op warmtevraag. Buiten de periodes is alleen een vorstbeveiliging actief.
• EXTRA PERIODE Deze keuze gebruikt u om de OFF-stand of de PROG-stand (=Weekprogramma) te overrulen om aan een tijdelijke periode (10.10 "Extra periode") van warmwatervraag te voldoen.
• INSTELLINGEN Deze keuze gebruikt u om de taal en de tijd in te stellen (10.11 "Instellingen"). Tevens kunt bij deze keuze het regelbereik (temperatuur) en het ontsteek- en werktoerental van de ventilator uitlezen.

Opmerking

Indien u in het hoofdmenu gedurende 30 seconden geen keuze maakt, dan valt het toestel automatisch terug in de stand waarin het stond.

10.2 Notatiewijze voor bediening van het menu

Het HOOFDMENU (a) van de besturing is onderverdeeld in submenu's. Zo is bijvoorbeeld INSTELLINGEN een onderdeel van het hoofdmenu. Het menu INSTELLINGEN is ook weer

onderverdeeld in submenu's. Bijvoorbeeld TAAL is een submenu van INSTELLINGEN. Om nu, bijvoorbeeld, het menu TAAL te selecteren wordt in deze handleiding de volgende notatiewijze gebruikt:

• : INSTELLINGEN | TAAL Bevestig met ENTER

Dit betekent:

1. : Activeer het hoofdmenu met .
2. INSTELLINGEN: Ga met knop 1en/of naar INSTELLINGEN en bevestig met ENTER
3. TÄAL: Ga met knop ↑en/of ̈aar TÄAL
4. Bevestig met En het ingeven van ENTER heeft u het submenu THAL geactiveerd.

10.3 De "ON-mode" inschakelen

U kunt het toestel vanuit iedere willekeurige bedrijfstoestand in de ON stand schakelen, hiervoor gebruikt u:

1.: ON | IN BEDRIJF NEMEN Bevestig met ENTER

Opmerking

Raadpleeg ook het hoofdstuk over in bedrijf nemen (8 "In bedrijf nemen").

10.4 Watertemperatuur instellen

10.4.1 Watertemperatuur instellen via SETPOINT menu

De watertemparatuur is instelbaar tussen 40°C en 80°C.

De watertemperatuur stelt u in via:

1.: ON | SETPOINT INSTELLEN Bevestig met ENTER

1. Gebruik:

2. on de waarde te verhogen;

3. on de waarde te verlagen.

- Bevestig met .Na bevestigen komt het toestel in de "ONmode".

SETPOINT
→ 65°C

Opmerking

Als de ingestelde temperatuur hoger is dan de werkelijke waarde van het water dan kan het zijn dat het toestel niet direct begint met verwarmen. Om het in- en uitschakelen te beperken is namelijk een marge ingebouwd. Standaard staat deze marge op 4°C. Het toestel begint te verwarmen als de watertemperatuur 4°C kouder is dan het SETPOINT. De marge noemen we de hysterese. De service- en onderhoudsmonteur kan deze instellen (11.2 "De hysterese instellen").

10.4.2 Watertemperatuur instellen tijdens ON-mode

De watertemperatuur kan ook direct worden bijgeregeld als het toestel in de "ONmode" staat. U gebruikt dan:

• on de waarde te verhogen;
• on de waarde te verlagen.
• Bevestig met . ENTER

ON
13:45 Donderdag 65°C
Tset→65°C

10.5 Weekprogramma

Met het weekprogramma kunt u de watertemperatuur op door u gewenste dagen en tijden instellen.

Als het toestel draait volgens een weekprogramma dan is dit op het display aangegeven met de tekst PRÓG op de eerste regel (zie de figuur). Op de tweede regel staat de tijd van de dag, de dag en de temperatuur. Op de derde regel staat het eerstkomende schakelpunt van het weekprogramma en de bijbehorende temperatuur. Op de vierde regel staat de tekst PROGRAMMA ACTIEF.

PROG
07:55 Maanda9 64°C
MA 08:00 Tset 75°C
PROGRAMMA ACTIEF

Het standaard aanwezige weekprogramma schakelt het toestel iedere dag in om middernacht 00:00 uur en uit op 23:59 uur. De watertemperatuur staat standaard ingesteld op 65°C.

Indien gewenst kunt u alle instellingen van het standaard aanwezige weekprogramma wijzigen.

Als gedurende het weekprogramma de watertemperatuur te laag wordt, dan zal het toestel de opwarmcyclus (2.3 "Opwarmcyclus van het toestel") doorlopen en daarna weer terugvallen in het weekprogramma.

Achtereenvolgens komen aan de orde:

• Het weekprogramma in en uit bedrijf nemen
• Het standaard aanwezige weekprogramma wijzigen
• Tijdstippen aan een weekprogramma toevoegen
• Tijdstippen van een weekprogramma verwijderen

10.6 Het weekprogramma in en uit bedrijf nemen

U kunt het weekprogramma vanuit iedere willekeurige bedrijfstoestand in bedrijf nemen, gebruik hiervoor:

1.: WEEKPROGRAMMA | IN BEDRIJF NEMEN Bevestig met ENTER

U kunt een weekprogramma uit bedrijf nemen door een andere bedrijfstoestand te activeren, bijvoorbeeld de "ON-mode".

10.7 Het standaard aanwezige weekprogramma wijzigen

Opmerking

Vul eerst het gewenste weekprogramma in op de meegeleverde weekprogrammakaart.

Een weekprogramma is opgebouwd uit een aantal instelbare periodes waarop u het toestel kunt laten in- en uitschakelen. Een periode bestaat uit een:

• inschakeltijdstip: dag van de week, uren en minuten:
• uitschakeltijdstip: uren en minuten;
• de instelbare watertemperatuur;
• de regeling gestuurde pomp in- of uitschakelen.

Opmerking

Een in- en uitschakeltijdstip kan alleen op dezelfde dag beginnen en eindigen. Per dag kunt u maximaal drie periodes programmeren. U kunt maximaal 21 periodes programmeren.

Het menu voor het weekprogramma bereikt u via:

• 📄: WEEKPROGRAMMA | INGEVEN. Bevestig met ENTER

WEEKPROGRAMMA
IN BEDRIJF NEMEN
→INGEVEN

Het display toont het menu voor het weekprogramma, zie de figuur hieronder. Standaard schakelt het programma iedere dag aan en uit op respectievelijk 00:00 en 23:59 uur, staat de watertemperatuur op 65°C en staat de pomp aan (P).

	DAG	TIJD	Tset
AAN→ZO	00:00	65°C	P
UIT	ZO	23:59
AAN	MA	00:00	65°C
UIT	MA	23:59
AAN	DI	00:00	65°C
UIT	DI	23:59
AAN	WO	00:00	65°C
UIT	WO	23:59
AAN	DO	00:00	65°C
UIT	DO	23:59
AAN	VR	00:00	65°C
UIT	VR	23:59
AAN	ZA	00:00	65°C
UIT	ZA	23:59
	TOEVOEGEN
	VERWIJDEREN
	IN	BEDRIJF	NEMEN

Voorbeeld

Als voorbeeld wordt het inschakeltijdstip van zondag ingesteld op 08:15 uur, en het bijbehorende uitschakeltijdstip op 12:45 uur. De watertemperatuur wordt ingesteld op 75 °C en de pomp blijft aan. Via het menu worden hiertoe achtereenvolgens: het inschakeltijdstip, het uitschakeltijdstip, de gewenste watertemperatuur en de stand van de regeling gestuurde pomp ingevoerd.

10.7.1 Weekprogramma: inschakeltijdstip instellen

1. Laat de aanwijzer staan op Z0 Bevestig met ENTER

AAN →ZO 00:00

UIT 20 23:59

Tset 65°C

POMP AAN OPSLAAN

De dag die wordt aangewezen door ÷ knippert.

1. Gebruik en on de gewenste dag in te stellen. In het voorbeeld is dit ZÜ (zondag).

Bevestig met ENTER

AAN 20→00:00

UIT 20 00:59

Tset 65°C

POMP AAN OPSLAAN

De aanwijzer verplaatst naar de uren, deze knipperen.

1. Gebruik en on de uren in te stellen. In het voorbeeld is dit 08.

Bevestig met ENTER

De aanwijzer gaat naar de minuten, deze knipperen.

AAN 20 08+00

UIT 20 08:00

Tset 65°C

POMP AAN OPSLAAN

Opmerking

Omdat de uitschakeltijd nooit voor de inschakeltijd kan liggen, loopt de ingestelde uitschakeltijd automatisch mee met de inschakeltijd.

1. Gebruik en on de minuten in te stellen. In het voorbeeld is dit 15.

Bevestig met ENTER

De aanwijzer gaat naar de uren van de uitschakeltijd, deze knipperen.

AAN 20 08:15

UIT 20+08:15

Tset 65°C

POMP AAN OPSLAAN

10.7.2 Weekprogramma: uitschakeltijdstip instellen

1. Gebruik en on de uren in te stellen. In het voorbeeld is dit 12.

Bevestig met ENTER

De aanwijzer gaat naar de minuten, deze knipperen.

AAN 20 08:15

UIT 20 12+15

Tset 65°C

POMP AAN OPSLAAN

1. Gebruik en on de minuten in te stellen. In het voorbeeld is dit 45.

Bevestig met ENTER

De aanwijzer verplaatst naar de gewenste watertemperatuur.

AAN 20 08:15

UIT 20 12:45

Tset→65°C

POMP AAN OPSLAAN

10.7.3 Weekprogramma: watertemperatuur instellen

1. Gebruik en on de watertemperatuur in te stellen. In het voorbeeld is dit 75°C.

Bevestig met ENTER

De aanwijzer verplaatst naar POMP AAN

AAN 20 08:15
UIT 20 12:45
Tset 75°C
POMP→AAN	OPSLAAN

10.7.4 Weekprogramma: regeling gestuurde pomp instellen

1. Indien gewenst kan een pomp aangestuurd worden tijdens de periode. Gebruik dan ↑en ↓ om POMP AAN in te stellen. De pomp zorgt dan voor een regelmatige circulatie van warm water in de warmwaterleidingen. U kunt deze stap overslaan indien u geen pomp in uw circuit heeft.

Bevestig met ENTER

De aanwijzer verplaatst naar OPSLAAN.

AAN 20 08:15

UIT 20 12:45

Tset 75°C

POMP AAN →OPSLAAN

1. Bevestig met ENTER

Het scherm zoals is weergegeven in de figuur verschijnt.

	DAG	TIJD	Tset
AAN→20	08:15	75°C	P
UIT 20	12:45
AAN MA	00:00	65°C	P
UIT MA	23:59
AAN DI	00:00	65°C	P
UIT DI	23:59

1. Indien gewenst kunt u met 1aar een volgende dag scrollen en meer inschakeltijdstippen (10.7.1 "Weekprogramma: inschakeltijdstip instellen") en uitschakeltijdstippen (10.7.2 "Weekprogramma: uitschakeltijdstip instellen") wijzigen.

2. Na het wijzigen van de gewenste in -en uitschakeltijdstippen neemt u het weekprogramma in bedrijf:

Scroll met ↓naar IN BEDRIJF NEMEN. Bevestig met ENTER

10.8 Tijdstippen aan een weekprogramma toevoegen

Het menu voor het TOEVOEGEN van in- en uitschakeltijdstippen voor het weekprogramma bereikt u via:

1.: WEEKPROGRAMMA | INGEVEN.

Bevestig met ENTER

Het display toont het menu voor het weekprogramma. De aanwijzer staat bij de actieve periode.

1. Scroll↓ naTDEVOEGEN.

Bevestig met ENTER

Het scherm voor het toevoegen van een periode verschijnt.

Voorbeeld

Als voorbeeld wordt een extra periode geprogrammeerd waarvan het inschakeltijdstip ingesteld wordt op 18:00 uur, en het bijbehorende uitschakeltijdstip op 22:00 uur. De watertemperatuur wordt ingesteld op 75 °C en de pomp blijft aan.

3. Voer uit:

a. Stel het inschakeltijdstip in (10.7.1 "Weekprogramma: inschakeltijdstip instellen").
b. Stel het uitschakeltijdstip in (10.7.2 "Weekprogramma: uitschakeltijdstip instellen").
c. Stel de watertemperatuur in (10.7.3 "Weekprogramma: watertemperatuur instellen").
d. Stel de regelinggestuurde pomp in (10.7.4 "Weekprogramma: regeling gestuurde pomp instellen").

1. Om de toegevoegde periode door te voeren moet u met maar IN BEDRIJF NEMEN scrollen en bevestigen met ENTER

10.9 Tijdstippen van een weekprogramma verwijderen

Alle in- en uitschakeltijdstippen zijn in het display "achter elkaar" geplaatst. Stel dat de in- en uitschakeltijdstippen van het toestel zijn geprogrammeerd volgens de figuur.

DAG TIJD Tset

AAN→ZO 08:15 75°C P

UIT ZO 12:45

AAN ZO 18:00 75°C P

UIT ZO 22:00

......

......

UIT ZA 23:59

TOEVOEGEN

VERWIJDEREN

IN BEDRIJF NEMEN

Om te verwijderen gaat u als volgt te werk:

1.: WEEKPROGRAMMA | INGEVEN.

Bevestig met ENTER

HOOFDMENU

UIT

→ON

WEEKPROGRAMMA

1. Scroll met \waar \ INGEVEN.

Bevestig met ENTER

WEEKPROGRAMMAIN BEDRIJF NEMEN→INGEVEN

Het display toont het menu voor het weekprogramma.

1. Scroll met 1aar VERWIJDEREN.

Bevestig met ENTER

Om aan te geven dat u in het verwijder menu aan het werk bent, is de aanwijzer vervangen door een uitroepteken (!) en knipperen de bij deze periode behorende gegevens.

DAG TIJD TsetAAN! Z0 08:15 75°C PUIT Z0 12:45AAN Z0 18:00 75°C P

UIT Z0 22:00............UIT ZA 23:59TOEVOEGENUVERWIJDERENIN BEDRIJF NEMEN

1. Scroll met 1aar de te verwijderen dag. Bijvoorbeeld Z0 (zondag) de tweede periode. Zie de figuur.

Bevestig met ENTER

DAG TIJD TsetAAN!ZO 18:00 75°C PUIT ZO 22:00AAN MA 00:00 65°C P

UIT MA 23:59............UIT ZA 23:59TOEVOEGENVERWIJDERENIN BEDRIJF NEMEN

1. De regels met de schakeltijden worden vervangen door de tekst BLOK ECHT VERWIJDEREN? Zie de figuur.

Bevestig met ENTER (of gebruik Monste annuleren)

DAG TIJD TsetAAN! BLOK ECHTUIT VERWIJDEREN?AAN MA 00:00 65°C P

De schakeltijd is verwijderd. U komt weer terug in het menu voor het weekprogramma. De aanwijzer wijst naar de eerste geprogrammeerde periode.

DAG TIJD TsetAAN→ZO 08:15 75°C PUIT ZO 12:45AAN MA 00:00 65°C P

UIT MA 23:59............UIT ZA 23:59TOEVOEGENUERWIJDERENIN BEDRIJF NEMEN

1. Scroll met •aar IN BEDRIJF NEMEN.

Bevestig met ENTER

Het weekprogramma is actief.

10.10 Extra periode

Een extra periode gebruikt u om het toestel gedurende een bepaalde periode in te schakelen zonder dat u hiervoor de weekprogrammering aan wilt passen of het toestel uit de OFF-mode (vorstbeveiligingsstand) wilt halen.

Als het toestel draait volgens een "extra periode" dan is dit op het display aangegeven met de tekst EXTRA.

EXTRA

10:00 Maanda9 76°C

MA 11:15 Tset 75°C

PERIODE ACTIEF

Als gedurende de extra periode (10.10.1 "Een extra periode instellen") de watertemperatuur te laag wordt, zal het toestel de opwarmcyclus (2.3 "Opwarmcyclus van het toestel") doorlopen en daarna weer terugvallen in de extra periode.

Voor een extra periode gelden dezelfde instelbare gegevens als een periode van een weekprogramma (10.7 "Het standaard aanwezige weekprogramma wijzigen").

10.10.1 Een extra periode instellen

1. Het menu voor het invoeren van de extra periode bereikt u via:

2.: EXTRA PERIODE

Bevestig met ENTER

HOOFDMENU

ON

WEEKPROGRAMMA

→EXTRA PERIODE

Het display toont de instellingen voor de extra periode.

Inschakeltijdstip instellen

1. Gebruik en om de dag in te stellen. In het voorbeeld is dit Z0.

Bevestig met ENTER

De aanwijzer verplaatst naar de uren, deze knipperen.

AAN 20÷00:00

UIT 20 00:59

Tset 65°C

POMP AAN START

1. Gebruik en om de inschakeluren op de gewenste waarde in te stellen. In het voorbeeld is dit 08.

Bevestig met ENTER

De aanwijzer verplaatst naar de minuten, deze knipperen.

AAN 20 08→00

UIT 20 08:00

Tset 65°C

POMP AAN START

Opmerking

Omdat de uitschakeltijd nooit voor de inschakeltijd kan liggen loopt de ingestelde uitschakeltijd automatisch mee met de inschakeltijd.

1. Gebruik en on de minuten in te stellen. In het voorbeeld is dit 15.

Bevestig met ENTER

De aanwijzer verplaatst naar de uren van het uitschakeltijdstip.

AAN 20 08:15

UIT 20→08:15

Tset 65°C

POMP AAN START

Uitschakeltijdstip instellen

1. Gebruik en om de uren in te stellen. In het voorbeeld is dit 012.

Bevestig met ENTER

De aanwijzer verplaatst naar de minuten, deze knipperen.

AAN 20 08:15

UIT 20 12÷15

Tset 65°C

POMP AAN START

1. Gebruik en on de minuten in te stellen. In het voorbeeld is dit 45.

Bevestig met ENTER

De aanwijzer verplaatst naar de watertemperatuur.

Zie de figuur

AAN 20 08:15

UIT 20 12:45

Tset→65°C

POMP AAN START

Watertemperatuur instellen

1. Gebruik ♦n on de watertemperatuur in te stellen. In het voorbeeld is dit 75°C.

Bevestig met ENTER

De aanwijzer verplaatst naar POMP AAN.

AAN 20 08:15

UIT 20 12:45

Tset 75°C

POMP→AAN START

Regeling gestuurde pomp instellen

1. Indien gewenst kan een pomp aangestuurd worden tijdens de periode. Gebruik dan ↑en ↓ om POMP AAN in te stellen. De pomp zorgt dan voor een regelmatige circulatie van warm water in de warmwaterleidingen. U kunt deze stap overslaan indien u geen pomp in uw circuit heeft.

Bevestig met ENTER

De aanwijzer verplaatst naar START.

AAN 20 08:15
UIT 20 12:45
Tset 75°C
POMP AAN	→START

2. Bevestig met .ENTER

De extra periode is ingesteld.

Opmerking

Als de extra periode afgelopen is gaat de regeling weer terug naar de toestand ON, OFF of WEEKPROGRAMMA. Een week later wordt de extra periode NIET automatisch weer ingeschakeld.

10.11 Instellingen

Met de keuze INSTELLINGEN kunt u een bepaalde gegevens instellen en bepaalde toestelgegevens uitlezen:

- Instelbare gegevens

- Taal van het menu.

- Huidige dag en tijd.

- Uitleesbare toestelgegevens, deze categorie is enkel van belang voor de installateur en/of service-en onderhoudsmonteur

- Regelbereik (watertemperatuur).

- Onsteektoerental ventilator.

- Werktoerental ventilator.

10.11.1 Taal van het menu instellen

Om het taalmenu in te stellen:

HOOFDMENU

WEEKPROGRAMMA

* EXTRA PERIODE

→INSTELLINGEN

1. Het menu voor het invoeren van de taal bereikt u via:

2. : INSTELLINGEN.

Bevestig met ENTER

Het display toont het menu voor instellingen.

INSTELLINGEN→TAAL

* DAG/TIJD

* TOESTELGEGEVENS

3. De aanwijzer staat voor THAL

Bevestig met ENTER

Het display toont het menu voor de taal.

TAAL

ENGLISH

NEDERLANDS

DEUTSCH

FRANCAIS

ITALIANO

CZECH

ESPANOL

4. Scroll met naar de gewenste taal.

Bevestig met ENTER

De taal is ingesteld.

10.11.2 Dag en tijd instellen

Om de tijd en dag in te voeren:

HOOFDMENU

WEEKPROGRAMMA

* EXTRA PERIODE

→INSTELLINGEN

1. Het menu voor het invoeren van de dag en tijd bereikt u via:

2.: INSTELLINGEN.

Bevestig met ENTER

Het display toont het menu voor instellingen.

1. Scroll met en naar DAG/TIJD

Bevestig met ENTER

INSTELLINGENTAAL→DAG/TIJDTOESTELGEGEVENS

Het display toont het menu voor het aanpassen van de dag.

DAG

→Zonda9

→ Maanda9

→ Dinsdag

Woensdag

Donderdag

Urijdag

Zaterdag

4. De aanwijzer staat voor Zonda9.

Scroll met ↑en naar de gewenste dag.

Bevestig met ENTER

De dag is ingesteld. Het display toont het menu voor het aanpassen van de tijd.

TIJD

÷00:00

1. De aanwijzer staat voor de uren, deze knipperen.

Scroll met ten naar het huidige uur, bijvoorbeeld 15.

Bevestig met ENTER

TIJD

15→00

1. De aanwijzer staat voor de minuten, deze knipperen

Scroll met ten naar de te komen minuut, bijvoorbeeld 45.

Bevestig op de ingestelde minuut met ENTER

TIJD

15→45

De tijd is ingesteld.

Opmerking

Het toestel houdt geen rekening met de zomertijd.

10.11.3 Toestelgegevens uitlezen

Opmerking

Deze categorie gegevens is enkel van belang voor de installateur en/of service- en onderhoudsmonteur.

De juiste gegevens staan in de tabel met algemene en elektrische gegevens (3.4.2 "Algemene en elektrische gegevens").

Het menu voor het uitlezen van de toestelgegevens bereikt u via:

1.: INSTELLINGEN.

Bevestig met ENTER

HOOFDMENU

WEEKPROGRAMMA

EXTRA PERIODE

→INSTELLINGEN

1. Scroll met •aar TOESTELGEGEVENS

Bevestig met ENTER

INSTELLINGEN TAAL

⁺ DAG/TIJD

→TOESTELGEGEVENS

Het display toont het menu voor het uitlezen van de toestelgegevens.

TOESTELGEGEVENS

→REGELBEREIK

* ONTSTEEKTOERENTAL

- WERKTOERENTAL

1. Scroll met 🚗aar het uit te lezen onderdeel, bijvoorbeeld REGELBEREIK.

Het bijbehorende display verschijnt.

REGELBEREIK

40-80°C

11 Serviceprogramma

11.1 Inleiding

Met het serviceprogramma kan de installateur of service- en onderhoudsmonteur.

• De toestelhistorie uitlezen;
• De storingshistorie uitlezen;
• De toestelhistorie uitlezen;
• De toestelselectie uitlezen;
• De pomp aan- of uitzetten;
  • Het service interval instellen;
  • Servicebedrijf;
• De legionellapreventie instellen.

SERVICE PROGRAMMA→HYSTERESE

STORINGSHISTORIE

TOESTELHISTORIE

TOESTELSELECTIE

POMPSCHAKELING

SERVICE INTERVAL

SERVICEBEDRIJF

ANTI LEGIONELLA

De onderliggende paragrafen beschrijven in het kort deze menu's. Indien u niet op de hoogte bent van de algehele bediening, lees dan eerst het betreffende hoofdstuk hierover (6 "Het bedieningspaneel").

Opmerking

De notatiewijze voor de bediening van het service menu is gelijk aan die van het hoofdmenu (10.2 "Notatiewijze voor bediening van het menu"). Echter, u gebruikt om het serviceprogramma te bereiken, in plaats van voor het hoofdmenu.

11.2 De hysterese instellen

Als de ingestelde temperatuur (SETPOINT) hoger is dan de werkelijke watertemperatuur, dan kan het zijn dat het toestel niet direct begint met de opwarmcyclus (2.3 "Opwarmcyclus van het toestel"). Om het in- en uitschakelen te beperken is namelijk een marge ingebouwd. Deze marge noemen we de hysterese. Standaard staat deze marge op 5°C. De opwarmcyclus start als de watertemperatuur 5°C lager ligt dan het SETPOINT en eindigt als het water 5°C hoger ligt dan het SETPOINT.

HYSTERESE OMHOOG→3°C

U kunt de hysterese instellen via:

• : HYSTERESE OMHOOG
De figuur geeft een voorbeeld

U kunt de hysterese instellen via

• HYSTERESE OMLAAG

11.3 De storingshistorie uitlezen

U kunt de storingshistorie uitlezen via:

• :STORINGSHISTORIE

U krijgt een overzicht van "Blocking errors" en "Lock out errors". In beide gevallen geldt dat de besturing 15 regels reserveert voor de laatste 15 storingsmeldingen. Zijn er minder dan 15 storingsmeldingen, dan worden drie puntjes weergegeven. Het display toont eerst de "Blocking errors". Na Evolgerde "Lock out Errors".

De figuur geeft een voorbeeld van de "Blocking errors". De tekst STORINGSHISTORIE wordt nu gevolgd door (B).

STORINGSHISTORIE(B)

S04 SENSOR FOUT

F06 IONISATIE

C0250HZFOUT

De figuur geeft een voorbeeld van de "Lock out errors". De tekst STORINGSHISTORIE wordt nu gevolgd door (L).

STORINGSHISTORIE(L)

F02 VENTILATOR

F07 VLAMFOUT

...

Opmerking

Voor een overzicht van alle storingen en bijbehorende oorzaak wordt verwezen naar het betreffende hoofdstuk (12 "Storingen").

11.4 De toestelhistorie uitlezen

Met de toestelhistorie kunt u de bedrijfsuren, het aantal ontstekingen, het aantal vlamfouten en het aantal ontsteekfouten uitlezen.

U bereikt het menu voor het uitlezen van de toestelhistorie via:

• TOESTELHISTORIE
De figuur geeft een voorbeeld.

TOESTELHISTORIE

BEDRIJFSUREN 000410

—ONTSTEKINGEN 001000

—VLAMFOUTEN 000021

ONTSTEEKFOUT 000013

11.5 De toestelselectie uitlezen

U bereikt het menu voor het uitlezen van het toestel via:

• TOESTELSELECTIE

Het toestelnummer vindt u op het typeplaatje.

De toestelselectie is in de fabriek juist ingesteld.

TOESTELSELECTIE

→5934

8576

3379

6527

...

11.6 De pomp aan- of uitzetten

Indien een regeling gestuurde pomp geïnstalleerd (3.9.5 "Regeling gestuurde pomp aansluiten") is kan deze AAN of UIT gezet worden via:

• :POMPSCHAKELING

Standaard staat de pomp UIT.

POMPSCHAKELING→RANUIT

Indien de toestand WEEKPROGRAMMA of EXTRA PERIODE actief is, dan is de de AAN/UIT-selectie van de pompschakeling in het servicemenu ondergeschikt aan de toestand WEEKPROGRAMMA of EXTRA PERIODE

Voorbeeld

Een periode van het weekprogramma is actief. Binnen deze periode staat de pompschakeling UIT. Als in het servicemenu de pompschakeling AAN wordt gezet, blijft de pomp UIT. De pomp gaat pas AAN als de periode van het weekprogramma afgelopen is.

11.7 Het service interval instellen

Zie Errata.

service interval waarmee de onderhoudsfrequentie (13.2 "Service-interval bepalen") door de service- en onderhoudsmonteur kan worden ingesteld aan de hand van het aantal branduren.

Het service interval wordt bepaald door het aantal branduren. Dit is instelbaar op 500, 1000 en 1500 uren. Standaard staat het aantal uur op 500. Indien het ingestelde aantal uren bereikt is, volgt hiervan een melding (7.4 "Servicetoestand"). U kunt het service interval instellen via:

Het menu SERVICEBEDRIJF gebruikt deinstallateur om het toestel op CO₂ in te regelen tijdens het HOOGLAST-bedrijf en DEELLAST-bedrijf van het toestel.

Gebruik ➔:SERVICEBEDRIJF om in het menu SERVICEBEDRIJF te komen.

SERVICEBEDRIJF

→HOOGLAST

DEELLAST

Met -en kan tussen DEELLAST en HOOGLAST gewisseld worden.

Het toestel doorloopt, in het geval van warmtevraag, een opstartcyclus en blijft op HOOGLAST danwel DEELLAST draaien.

Als er geen warmtevraag is dient de installateur deze te creëren. Dit kan door het toestel koud te tappen of door het setpoint tijdelijk te verhogen met ↑Na inregelen moet het setpoint teruggezet worden op de oorspronkelijke waarde met ↓

Als u het menu SERVICEBEDRIJF verlaat of als er gedurende 15 minuten geen knoppen bediend worden, valt het toestel terug in de originele bedrijfstoestand.

Setpoint tijdelijk verhogen tijdens HOOGLAST of DEELLAST

1. ↩:SERVICEBEDRIJF.

SERVICEBEDRIJF

→HOOGLAST

DEELLAST

1. Kies HOOGLAST of DEELLAST. In onderstaand voorbeeld wordt de situatie voor HOOGLAST beschreven, DEELLAST gaat op dezelfde manier.

3. Bevestig met .ENTER

1. Om warmtevraag te genereren kunt u met het setpoint tijdelijk verhogen, naar bijvoorbeeld 70°C.

1. Bevestig met .ENTER
2. Na het inregelen op CO 2 -getal (3.10.2 "CO 2 -afstellen") moet u met het setpoint weer op de oorspronkelijke waarde instellen.
3. Druk 2x op om via het menu SERVICEBEDRIJF naar het menu HOOFDMENU terug te keren.

11.9 De legionellapreventie instellen

Om besmetting met legionella te voorkomen verwarmt het toestel het water 1 maal per week, gedurende 1 uur, tot 65 °C. Deze periode is instelbaar. Standaard is deze periode ingesteld op maandag van 02:00 tot 03:00 uur.

11.9.1 Legionellapreventie in- en uitschakelen

Om de legionellepreventie in- of uit te schakelen kiest u:

• ANTI LEGIONELLA

• Selecteer NEE om de legionellapreventie uit te schakelen.
• Selecteer J ^H om de legionellapreventie in te schakelen. Het volgende scherm verschijnt:

- Selecteer START om de op het scherm weergegeven periode te activeren. Het volgende scherm verschijnt. Dit scherm geeft aan dat de legionellapreventie is ingeschakeld.

11.9.2 Legionellapreventie tijdstip wijzigen

Als u het tijstip wilt wijzigen kiest u:

: ANTI LEGIONELLA | JA | WIJZIGEN

Het volgende scherm verschijnt.

• Stel nu de dag en tijd in zoals beschreven bij het instellen van een extra periode voor het weekmenu (10.10.1 "Een extra periode instellen"). De pomp wordt nu echter automatisch ingeschakeld.
  • K iSTARTs om te starten.

12 Storingen

12.1 Inleiding

Er wordt onderscheid gemaakt tussen:

- Algemene storingen

Algemene storingen geven geen melding op het display. Algemene storingen zijn:

• Gaslucht
• Display licht niet op
• Onvoldoende of geen warm water.
• Waterlekkage
• Explosieve ontsteking.
  In de handleiding is een tabel met algemene storingen opgenomen (12.2 "Storingstabel voor algemene storingen").

- Storingen op het display

Storingen worden op het display weergegeven met op regel:

• Één: een code gevolgd door een omschrijving. De code bestaat uit een letter en twee cijfers.
• Twee, drie en vier: een beschrijving die om de twee seconden wordt afgewisseld door een actie. Zie de figuren. De eerste toont een mogelijke storing, de tweede de bijbehorende controle actie.

S02: SENSORFOUT

TOP TANK

SENSOR 1

ONDERBROKEN

S02: SENSORFOUT

CONTROLEER SENSOR BOVENIN

Er zijn verschillende soorten storingen die worden onderverdeeld in twee groepen:

• LOCK OUT ERRORS
  Wanneer de oorzaak niet meer aanwezig is, moeten deze storingen met de knop Fgeset worden om het toestel weer in bedrijf te nemen.

- BLOCKING ERRORS

Deze storingen verdwijnen automatisch indien de oorzaak van de storing niet meer aanwezig is, vervolgens komt het toestel vanzelf weer in bedrijf.

In de handleiding is een tabel met storingsmeldingen, die op het display worden getoond, opgenomen (12.3 "Storingstabel voor storingen op het display").

• Waarschuwingen op het display

De waarschuwingen (12.4 "Waarschuwingen op het display") hebben betrekking op het toestel.

12.2 Storingstabel voor algemene storingen

Waarschuwing

Onderhoud mag alleen worden uitgevoerd door een service- en onderhoudsmonteur.

Algemene storingen

Kenmerk Oorzaak Maatregel Opmerking
Gaslucht Gaslekkage		WaarschuwingSluit direct de hoofdgaskraan.WaarschuwingGeen schakelaars bedienen.WaarschuwingGeen open vuur.WaarschuwingVentileer de ruimte waar het toestel in staat.	WaarschuwingNeem direct contact op met uw installateur of plaatselijk gasbedrijf.
Display is uit	Toestel staat uit	Neem het toestel in bedrijf (8 "In bedrijf nemen").
	Geenvoedingsspanning aanwezig	1. Controleer of hoofdschakelaar AAN staat2. Controleer of er spanning staat op de hoofdschakelaar.3. Controleer of AAN/UIT-schakelaar van de besturing AAN staat (stand I).4. Controleer of er spanning staat op het elektrisch aansluitblok.5. De te meten spanning moet 230 V AC (-15%, +10%) zijn	Zie het elektrisch schema (16 "Bijlagen").Indien de storing niet verholpen is raadpleeg uw installateur.
	Zekering(en) defect Vervang zekering(en) Voor het vervangen van de zekeringen dient u contact op te nemen met uw installateur.

Kenmerk Oorzaak Maatregel Opmerking
Waterlekkage Lekkage	op een wateraansluiting (schroefdraad)	Draai de schroefdraadaansluiting vaster aan	Indien lekkage niet verholpen is raadpleeg uw installateur
	Lekkage van condenswater	Controleer of afvoer van het condenswater plaatsvindt. Herstel dit indien nodig
	Lekkage uit ander watertoestel of leiding in de buurt	Spoor lekkage op
	Lekkage van de tank van het toestel	Raadpleeg de leverancier en/of fabrikant
Explosieve ontsteking	Verkeerde voordruk en/of CO2	Stel de juiste voordruk en/of CO2 in (3.10 "Voordruk, CO2-getal en schakeldruk controleren")	Indien ontsteking niet is verbeterd raadpleeg uw installateur.
	Vervuilde brander	Reinig de brander (14.4.2 "Reinigen brander(s)")
Onvoldoende of geen warm water	Toestel staat uit	Neem het toestel in bedrijf (8 "In bedrijf nemen").
	Geen voedingsspanning aanwezig	1. Controleer of hoofdschakelaar AAN staat2. Controleer of er spanning staat op de hoofdschakelaar.3. Controleer of AAN/UIT-schakelaar van de besturing AAN staat (stand I).4. Controleer of er spanning staat op het elektrisch aansluitblok.5. De te meten spanning moet 230 V AC (-15%, +10%) zijn	Zie het elektrisch schema (16 "Bijlagen").Indien de storing niet verholpen is raadpleeg uw installateur.
	Warmwatervoorraad is op	Reduceer warmwaterverbruik en geef het toestel de tijd om op te warmen.	Indien er onvoldoende of geen warm water blijft raadpleeg uw installateur.
	De besturing staat in de OFF-stand.	Zet de besturing in de ON-stand (10.3 "De "ON-mode" inschakelen").
	Temperatuur (Tset) is te laag ingesteld.	Temperatuur (Tset) op een hogere waarde instellen (10.4 "Watertemperatuur instellen").

12.3 Storingstabel voor storingen op het display

Storingen op het display

Code + omschrijving	Oorzaak Maatregel Opmerking
S01 (blocking error)Open circuit van temperatuur sensor T2 onderin de tank	Sensor is niet (goed) aangesloten	Sluit de connector van de sensor aan op JP3	Zie het elektrisch schema (16 "Bijlagen").
	Kabelbreuk en/of defecte sensor	Vervang de kabel en/of sensor	Voor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
S02 (blocking error)Open circuit van sensor 1 van temperatuur sensor T1 bovenin de tank(1) .	Sensor is niet (goed) aangesloten	Sluit de connector van de sensor aan op JP5	Zie het elektrisch schema (16 "Bijlagen").
	Kabelbreuk en/of defecte sensor	Kabelbreuk en/of defecte sensor	Voor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
S03 (blocking error)Open circuit van sensor 2 van temperatuur sensor T1 bovenin de tank(1) .	Sensor is niet (goed) aangesloten	Sluit de connector van de sensor aan op JP5	Zie het elektrisch schema (16 "Bijlagen").
	Kabelbreuk en/of defecte sensor	Vervang de kabel en/of sensor	Voor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
S04 (blocking error)Open circuit van dummy 1	Dummy is niet (goed) aangesloten	Sluit de connector van dummy-sensor (dummy-sensor 1 en 2) aan op JP4	Zie het elektrisch schema (16 "Bijlagen").
	Defecte dummy Vervang de dummy-sensor Voor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
S05 (blocking error)Open circuit van dummy 2	Dummy is niet (goed) aangesloten	Sluit de connector van dummy-sensor (dummy-sensor 1 en 2) aan op JP4	Zie het elektrisch schema (16 "Bijlagen").
	Defecte dummy Vervang de dummy-sensor Voor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
S11 (blocking error)Kortgesloten circuit van de temperatuur sensor T2 onderin de tank	Kortsluiting in sensorcircuit	Vervang de kabel en/of sensor	Voor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur

Code + omschrijving Oorzaak Maatregel Opmerking
S12 (blocking error)Kortgesloten circuit van sensor 1 van temperatuur sensor T1 bovenin de tank(1)	Kortsluiting in sensorcircuit	Vervang de kabel en/of sensor	Voor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
S13 (blocking error)Kortgesloten circuit van sensor 2 van temperatuur sensor T1 bovenin de tank(1)	Kortsluiting in sensorcircuit	Vervang de kabel en/of sensor	Voor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
S14 (blocking error)Kortgesloten circuit van dummy 1	Kortsluiting in sensorcircuit	Vervang\ de\ dummy-sensor(2)	Voor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
S15 (blocking error)Kortgesloten circuit van dummy 2	Kortsluiting in sensorcircuit	Vervang\ de\ dummy-sensor(2)	Voor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
F01 (blocking error)Fout in voedingscircuit	Fase en Nul verkeerd om aangesloten	Sluit de fase en de nul goed aan (3.9 "Elektrische aansluiting"), het toestel is fase gevoelig	Zie het elektrisch schema (16 "Bijlagen").
	Condens op de ionisatiepen	1. Kabel loshalen bij de ionisatiepen2. Laat toestel 3 keer ontsteken met onderbroken ionisatiecircuit3. Ionisatiekabel weer terugplaatsen op de ionisatiepen4. Toestel weer laten ontsteken5. Door de ontsteekpogingen is de condens verdampt	Bij repeterende storingen dient u contact op te nemen met uw installateur
	Zwevende Nul Plaats een scheidingstransformator (3.9.4 "Scheidingstransformator")		Voor het plaatsen van een scheidingstransformator dient u contact op te nemen met uw installateur

Code + omschrijving Oorzaak Maatregel Opmerking
F02 (lock out error)Ventilator draait niet op het juiste toerental.	Motor en/of rotor defect	1. Controleer de motor en rotor2. In geval van defecte motor/rotor dient ventilator vervangen te worden3. Reset besturing	Zie het elektrisch schema (16 "Bijlagen").Voor het vervangen van de bekabeling en het plaatsen van een nieuwe ventilator dient u contact op te nemen met uw installateur
	Kabelbreuk 1. Controleer bekabeling tussen ventilator en regeling.2. In geval van breuk dient kabelboom vervangen te worden3. Reset besturing
	Vervuilde of geblokkeerde ventilator	1. Controleer of ventilator vervuild is en herstel indien nodig2. Controleer of rotor vrij kan draaien3. Reset besturing	Indien de storing niet verholpen kan worden of bij terugkerende storing dient u contact op te nemen met uw installateur
	Door spanningsdip in de voedingsspanning draait de ventilator niet op het juiste toerental.	1. Controleer voedingsspanning, deze moet 230 V AC (-15%, +10%) zijn2. Reset besturing

Code + omschrijving Oorzaak Maatregel Opmerking
F03 (lock out error)De drukschakelaar werkt niet correct	Kabelbreuk / Open circuit	1. Controleer bekabeling tussen de drukschakelaar en de besturing2. Vervang de bekabeling indien nodig	Indien de storing niet verholpen kan worden of bij terugkerende storing dient u contact op te nemen met uw installateurVoor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
	Drukschakelaar sluit niet	1. Controleer toerental van de ventilator (11.5 "De toestelselectie uitlezen")2. Controleer of slangen op de drukschakelaar en de luchttoevoerslang tussen ventilator en brander juist gemonteerd zijn. Monteer deze opnieuw indien nodig3. Controleer slangen op de drukschakelaar en de luchttoevoerslang tussen ventilator en brander op scheurtjes. Vervang de slangen indien nodig.4. Controleer of rookgasafvoer voldoet (3.8 "Luchttoevoer en rookgasafvoer").5. Controleer op blokkering van de rookgasafvoer. Verwijder een eventuele blokkering6. Controleer op blokkering van de condenswaterafvoer. Verwijder een eventuele blokkering.7. Meet het drukverschil over de drukschakelaar. Zie de tabel (11.5 "De toestelselectie uitlezen"). Reinig, bij onvoldoende drukverschil, de warmtewisselaar. Controleer, bij voldoende drukverschil, met een multimeter of de drukschakelaar sluit.

Code + omschrijving Oorzaak Maatregel Opmerking
F04 (lock out error)Drie ontsteekpogingen zonder succes.	Geen gas 1. Open de hoofdgaskraan en/of gaskraan voor het gasblok2. Controleer voordruk op het gasblok3. Herstel indien nodig de gastoevoer		Neem voor het herstellen van de gastoevoer contact op met uw installateur
	Lucht in de gasleiding	Ontlucht de gasleiding (3.10 "Voordruk, CO2 -getal en schakeldruk controleren")	Zie Voordruk, CO2 -getal en schakeldruk controleren voor het ontluchten van de gasleiding en het meten van de voordruk en branderduk.Voor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
	Fout in het gloeionstekercircuit	1. Controleer of gloeionsteker op de juiste manier is aangesloten (JP2).2. Controleer bekabeling van de gloeionsteker3. Meet de weerstand over de gloeionsteker. Deze moet tussen de 2 en 10 Ohm liggen (bij kamertemperatuur).4. Kijk of de gloeionsteker oplicht tijdens ontsteken.5. Indien nodig gloeionsteker vervangen.	Bij terugkerende storing neem contact op met uw installateur.Voor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
	Fout in het ionisatiecircuit	1. Controleer of ionisatiepen op de juiste manier is aangesloten (JP2)2. Controleer bekabeling van de ionisatiepen3. Meet de ionisatiestroom. Deze moet minimaal 1,5 microA zijn.4. Vervang indien nodig de bekabeling
	Te lage voedingsspanning	Controleer voedingsspanning, deze moet 230 VAC (-15%, +10%) zijn
F05 (lock out error)Er zijn te veel vlamfouten gesignaleerd.	Verkeerde dak- of muurdoorvoer.Recirculatie van rookgassen.	1. Controleer of de juiste dak- of muurdoorvoer geplaatst is (3.8 "Luchttoevoer en rookgasafvoer").2. Indien nodig plaats juiste dak- of muurdoorvoer.3. Controleer of dak- of muurdoorvoer in een toegestaan gebied uitmond.	Indien de storing niet verholpen kan worden of bij terugkerende storing dient u contact op te nemen met uw installateur

Code + omschrijving	Oorzaak Maatregel Opmerking
F06 (blocking error)Kortsluiting tussen ionisatiepen en aarde	Contact met metalen oppervlakte door kabelbreuk of vervormde ionisatiepen.	Controleer bekabeling en ionisatiepen. Vervang indien nodig de bekabeling en/of ionisatiepen.	Bij terugkerende storing neem contact op met uw installateur.Voor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
	Keramisch deel van de ionisatiepen is gebroken/gescheurd.	1. Controleer of het keramische deel van de ionisatiepen nog heel is ter plaatse van de luchtverdeelplaat van de brander.2. Indien dit niet het geval is, moet de ionisatiepen vervangen worden.
F07 (lock out error)Er is een vlam geconstateerd na het sluiten van de gasklep.	Defecte gaskleppen 1.	Controleer of er nog branderdruk aanwezig is, wanneer de gaskleppen gesloten zijn.2. Controleer of er nog een vlam aanwezig is wanneer de gaskleppen gesloten zijn.3. Indien dit het geval is moet het gasblok vervangen worden.	Indien de storing niet verholpen kan worden of bij terugkerende storing dient u contact op te nemen met uw installateurVoor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
F08 (lock out error)Foutmelding veiligheidsrelais	Vlamdetectie voordat gasklep geopend wordt.	1. Reset besturing.2. Indien storing opnieuw verschijnt, besturing vervangen.	Indien de storing niet verholpen kan worden of bij terugkerende storing dient u contact op te nemen met uw installateurVoor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
F09 (lock out error)Watertemperatuurbeveiliging.	Temperatuur, bovenin de tank, is hoger dan 93 °C.	1. Controleer werking van een eventuele circulatiepomp2. Controleer positie van de temperatuur sensor T 1 3. Reset besturing	Indien de storing niet verholpen kan worden of bij terugkerende storing dient u contact op te nemen met uw installateur
F11 (blocking error)Vlamdetectie met gesloten gasklep.	Defecte gaskleppen Zie	F07.
F19 (blocking error)Voedingspanning is te laag.	Te lage voedingspanning aanwezig.	1. Controleer of er spanning staat op de besturing2. De te meten spanning moet 230 V AC (-15%, +10%) zijn	Zie het elektrisch schema (16 "Bijlagen").Indien de storing niet verholpen is raadpleeg uw installateur

Code + omschrijving Oorzaak Maatregel Opmerking
C02 (lock out error)Foutmelding van de besturing.	Verkeerde referentiespanning van de AD-convertor.	1. Reset besturing.2. Controleer of de frequentie van de voedingsspanning voldoet (3.4.2 "Algemene en elektrische gegevens"). Indien dit niet het geval is neem dan contact op met uw installateur3. Indien frequentie goed is maar de storing niet verholpen, vervang de besturing.	Voor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
Interne foutmelding van de besturing.	• EEPROM leesfout• 50 Hz error• Interne communicatiefout
Interne foutmelding van de besturing.	• Gaskleprelais error• Veiligheidsrelais error• Ontstekingsrelais error• RAM error• EEPROM error• Inhoud EEPROM conspondeert niet met software versie• Processor software error
C03 (blocking error)Resetfout	Teveel resets in een te korte periode	Wacht tot de fout verdwijnt (maximaal 1 uur). Indien de storing niet verdwijnt dient de toestelregeling vervangen te worden.	Voor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
C04 (blocking error)Toestelselectiefout	Verkeerde toestelselectie / Verkeerde selectieweerstand	1. Controleer of het juiste toestel geselecteerd is (11.5 "De toestelselectie uitlezen").2. Indien het juiste toestel geselecteerd is, plaats de juiste selectieweerstand.3. Selecteer, bij onjuiste toestelselectie, het juiste toestel.	Indien de storing niet verholpen kan worden of bij terugkerende storing dient u contact op te nemen met uw installateurVoor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur

Code + omschrijving Oorzaak Maatregel Opmerking
E01 (blocking error)Beveiligingstemperatu ur bovenin de tank is geactiveerd.	De temperatuur van het water bovenin de tank is >88°C.	Geen. Dit is een tijdelijke melding die vanzelf verdwijnt en ook meerdere keren kan verschijnen.
E03 (lock-out error)Fout in temperatuur sensor T1 bovenin de tank.	De twee temperatuursensoren in de tank meten gedurende minimaal 60 seconden een verschil ≥ 10 °C.	1. Controleer sensorpositie en -bekabeling.2. Reset de besturing indien nodig. Vervang de sensor indien de storing niet is verholpen.	Voor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
E04 (lock-out error)Fout in de dummy-sensor(2).	De twee dummiesensoren meten gedurende minimaal 60 seconden een verschil ≥ 10 °C.	1. Controleer bekabeling van dummy 1 en dummy 2.2. Reset besturing indien nodig. Vervang de dummy-sensor indien de storing niet is verholpen.	Voor het vervangen van de benodigde onderdelen dient u contact op te nemen met uw installateur
(1) Temperatuursensor T1 is een '2 in 1' sensor, T1 bevat 2 NTC's voor de maximaalthermostaat- en veiligheidsthermostaat beveiliging.(2) De dummy-sensorrookgassensor bestaat uit dummy-sensorrookgassensor 1 en dummy-sensorrookgassensor 2.

12.4 Waarschuwingen op het display

Waarschuwingen op het display

Kenmerk Oorzaak Maatregel Opmerking
Maximum branduren: Service benodigd.	De werkelijke branduren zijn hoger dan de ingestelde branduren.	Toestel functioneert, maar geeft waarschuwing op display	Voor het onderhoud van uw toestel dient u contact op te nemen met uw installateur.
Anode bescherming functioneert niet.	Kabel(s) tussen potentiostaat en anodes zitten los of zijn verkeerd aangesloten.Aarding van anodes zitten los.Toestel is niet gevuld met water.	Toestel functioneert, maar geeft waarschuwing op display.OpmerkingHet toestel functioneert, maar er is geen anode bescherming van de tank.	Sluit de kabels aan op de juiste manier aan en waarschuwing verdwijnt.Indien correct bedraad, maar de waarschuwing blijft actief, controleer of aarde goed is en of de tank gevuld is met water.

13 Onderhoudsfrequentie

13.1 Inleiding

Een onderhoudsbeurt dient minimaal één maal per jaar zowel waterzijdig als gaszijdig te worden uitgevoerd. De frequentie van het onderhoud is afhankelijk van ondermeer de waterkwaliteit, het gemiddeld aantal branduren per dag en de ingestelde watertemperatuur.

Opmerking

Regelmatig onderhoud verlengt de levensduur van het toestel.

Om de juiste onderhoudsfrequentie te bepalen, wordt aanbevolen de service- en onderhoudsmonteur het toestel drie maanden na installatie water- en gaszijdig te laten controleren. Aan de hand van deze controle kan de onderhoudsfrequentie worden vastgesteld.

13.2 Service-interval bepalen

Zie Errata.

onderhoudsfrequentie door de service- en onderhoudsmonteur kan worden ingesteld aan de hand van het aantal branduren.

Het service-interval kan ingesteld worden op: 500, 1000 of 1500 branduren. Standaard staat de instelling op 500 branduren.

Voorbeeld

In de eerste drie maanden heeft het toestel 300 uur gebrand. Bij het onderhoud blijkt dat service 1 maal per jaar voldoende is. Na 1 jaar zijn er dus ongeveer 1200 branduren verstreken. De eerste in te stellen waarde onder de 1200 uur is 1000 branduren.

In dit geval stelt een service- en onderhoudsmonteur het interval in op 1000.

In de eerste drie maanden heeft het toestel 300 uur gebrand. Bij het onderhoud blijkt dat, bijvoorbeeld door de waterkwaliteit, minimaal iedere 6 maanden service nodig is.

Na 6 maanden zijn er dus ongeveer 600 branduren verstreken. De eerste in te stellen waarde onder de 600 uur is 500 branduren.

In dit geval stelt een service- en onderhoudsmonteur het interval in op 500.

!!!WAARSCHUWING!!!

MAXIMUM BRANDUREN:

SERVICE BENODIGD

Op het display zal na het verstrijken van het ingestelde aantal branduren de melding SERVICE BENODIGD verschijnen. Na het verschijnen van de melding dient contact opgenomen te worden met de service- en onderhoudsmonteur.

14 Onderhoud uitvoeren

14.1 Inleiding

Let op

Onderhoud mag alleen door een erkend service- en onderhoudsmonteur worden uitgevoerd.

Bij elke onderhoudsbeurt dient het toestel zowel waterzijdig als gaszijdig onderhouden te worden. Het onderhoud dient in de volgende volgorde te worden uitgevoerd.

1. Onderhoud voorbereiden
2. Waterzijdig onderhoud
3. Gaszijdig onderhoud
4. Onderhoud afronden

Opmerking

Voor het bestellen van reserve-onderdelen is het van belang het toesteltype, toestelmodel en het volledige serienummer van het toestel te noteren. Deze gegevens vindt u op het typeplaatje. Aan de hand van deze informatie kunnen gegevens van reserveonderdelen vastgesteld worden.

14.2 Onderhoud voorbereiden

Om te testen of alle componenten nog goed functioneren dient u de volgende stappen uit te voeren:

1. Activeer het HOOFDMENU met 📄
2. Gebruik en om de aanwijzer voor OFF te plaatsen.
3. Bevestig OFFmetENTER.

1. Wacht tot de ventilator gestopt is. Het icoontje is dan ingetrokken.

Let op

Het toestel kan defect raken als u niet wacht tot het spoelen van de ventilator gestopt is.

1. Zet het toestel UIT (stand 0) met de AAN/UIT-schakelaar van het bedieningspaneel.
2. Zet de besturing AAN door de Aan/Uit-schakelaar op stand I te zetten.

INTERNE CONTROLE

Het display toont nu circa 10 seconden INTERNE CONTROLE en komt daarna in het hoofdmenu.

1. Activeer de 'ON-mode' door de volgende stappen te doorlopen:

- Druk eenmaal op de blauwe pijl () om de aanwijzer voor ON te zetten en druk op ENTER

- Bevestig met denstand in BEDRIJF NEMEN.

1. Indien er geen warmtevraag is verhoog T_set dan (10.4 "Watertemperatuur instellen"). Onthoud de oorspronkelijke instelling. Tap vervolgens water om warmtevraag te creëren.
2. Controleer of de opwarmcyclus correct verloopt (2.3 "Opwarmcyclus van het toestel").
3. Indien u T_set heeft gewijzigd, zet deze dan weer terug op de gewenste stand (10.4 "Watertemperatuur instellen").
4. Verwijder de kap aan de bovenzijde van het toestel.
5. Controleer de voor- en branderdruk (3.10 "Voordruk, CO₂-getal en schakeldruk controleren") en pas deze indien nodig aan.
6. Controleer bij het rookgasafvoersysteem of alle onderdelen goed bevestigd zijn.
7. Controleer het drukverschil over de drukschakelaar (3.10.3 "Schakeldruk meting") en .Indien het drukverschil te laag is, dient de warmtewisselaar gereinigd te worden (14.4.3 "Reinigen warmtewisselaar").
8. Test de werking van het overstort ventiel van de inlaatcombinatie. Het water dient met een volle straal uit te stromen.
9. Controleer de afvoerleidingen van de overstortventielen en verwijder aanwezige kalkresten.
10. Tap het toestel af (zie aftappen (5 "Aftappen").

14.3 Waterzijdig onderhoud

14.3.1 Inleiding

Waterzijdig dienen te volgende stappen te worden uitgevoerd:

1. Ontkalken en reinigen tank.
2. Reiniging condenswaterafvoer.

14.3.2 Ontkalken en reinigen tank

Ketelsteen- en kalkaanslag verhinderen een goede geleiding van de warmte naar het water. Periodiek reinigen en ontkalken voorkomt vorming van deze aanslag. Hierdoor wordt de levensduur van het toestel verlengd en bovendien het verwarmingsproces bevorderd.

Bij bepaling van de onderhoudsfrequentie dient rekening gehouden te worden met de snelheid van de kalkvorming. Kalkvorming is afhankelijk van de plaatselijke watergesteldheid, het waterverbruik en de ingestelde watertemperatuur. Om overmatige kalkaanslag te voorkomen wordt een temperatuurinstelling van maximaal 60°C aanbevolen.

Om een goede en waterdichte afsluiting van een reinigingsopening te waarborgen moeten de pakking, sluitringen, bouten en eventueel de deksel na opening vernieuwd worden (zie de figuur). Bij de leverancier/fabrikant is hier een speciale set voor te verkrijgen.

Voor het eenvoudig ontkalken en reinigen van de tank is het toestel uitgerust met een reinigingsopening.

1. Verwijder de afdekplaat (1) op de buitenmantel (zie de figuur).
2. Draai de bouten los.
3. Verwijder de deksel en de pakking.
4. Inspecteer de tank en verwijder de losse kalkaanslag en verontreinigingen.
5. Indien de kalkaanslag niet handmatig verwijderd kan worden, dient ontkalkt te worden met een ontkalkingsmiddel. Neem contact op met de leverancier/fabrikant voor een advies over het te gebruiken ontkalkingsmiddel.
6. Sluit de reinigingsopening. Om beschadiging van de tank te voorkomen dienen de bouten aangedraaid te worden met een moment van maximaal 50 Nm. Gebruik hiervoor geschikt gereedschap.

14.3.3 Reiniging condenswaterafvoer

Het is noodzakelijk om de condenswaterafvoer en de sifon regelmatig te reinigen om verstoppingen te voorkomen.

14.4 Gaszijdig onderhoud

14.4.1 Inleiding

Gaszijdig dienen de volgende stappen te worden uitgevoerd:

1. Reinigen brander.
2. Reinigen warmtewisselaar.
3. Onderhoud afronden.

14.4.2 Reinigen brander

1. Demonteer de brander.
2. Verwijder de op de brander aanwezige verontreinigingen.
3. Monteer de brander.

14.4.3 Reinigen warmtewisselaar

1. Demonteer de brander.
2. Reinig de branderkamer van de warmtewisselaar met een stofzuiger en een zachte borstel.
3. Demonteer de rookgasafvoer.
4. Reinig het uiteinde van de warmtewisselaar met leidingwater.
5. Monteer de brander.
6. Monteer de rookgasafvoer.

Opmerking

Controleer na reinigen nogmaals het drukverschil. Indien het drukverschil na reinigen te laag blijft neem dan contact op met de leverancier van het toestel.

14.5 Onderhoud afronden

Om het onderhoud af te ronden voert u de volgende stappen uit:

1. Vul het toestel (4 "Vullen").
2. Neem het toestel in bedrijf (8 "In bedrijf nemen").
3. Controleer het CO 2 getal (3.10.2 "CO 2 -afstellen").
4. Controleer de schakeldrukvan de drukschakelaar. (3.10.3 "Schakeldruk meting")
5. Neem de melding SERVICE BENODIGD weg. Dit doet u door éénmaal RESET in te drukken gevolgd door éénmaal ENTER

15 Garantie (certificaat)

	Voor registratie van uw garantie dient u de bijgevoegde garantiekaart ingevuld te retourneren waarna u een garantiecertificaat wordt toegestuurd. Dit certificaat geeft de eigenaar van een door A.O. Smith Water Products Company B.V. te Veldhoven, Nederland (hierna "A.O. Smith") geleverd toestel recht op de hierna omschreven garantie, waartoe A.O. Smith zich jegens de eigenaar verbindt.
15.1 Garantie algemeen	Indien binnen één jaar na de oorspronkelijke installatiedatum van een door A.O. Smith geleverde boiler, na onderzoek en ter uitsluitende beoordeling van A.O. Smith, blijkt dat een deel of onderdeel, met uitzondering van de tank, niet of niet juist functioneert ten gevolge van fabricage- en/of materiaalfouten, zal A.O. Smith dit deel of onderdeel vervangen of repareren.
15.2 Garantie tank	Indien binnen 3 jaar na de oorspronkelijke installatiedatum van een door A.O. Smith geleverde boiler, na onderzoek en ter uitsluitende beoordeling van A.O. Smith, blijkt dat de stalen glasslined tank lekt ten gevolge van roest of corrosie vanuit de waterzijdige kant, zal A.O. Smith een volledig nieuwe boiler van gelijkwaardige grootte en kwaliteit ter beschikking stellen. Op de ter vervanging beschikbaar gestelde boiler zal een garantie gegeven worden voor de duur van de resterende garantieperiode van de oorspronkelijk geleverde boiler. In afwijking van het in artikel 2 bepaalde geldt, dat de garantieduur wordt teruggebracht tot één jaar na de oorspronkelijke installatiedatum indien ongefiltreerd of onthard water door de boiler stroomt of daarin achterblijft.
15.3 Voorwaarden installatie en gebruik	De in artikel 1 en 2 bedoelde garantie geldt uitsluitend indien aan de volgende voorwaarden is voldaan:a. De boiler is geïnstalleerd met inachtneming van zowel de installatievoorschriften van A.O. Smith geldend voor het specifieke model, als de plaatselijk geldende installatie- en bouwverordeningen, voorschriften en regelingen van overheidswege.b. De boiler blijft geïnstalleerd op de oorspronkelijke installatieplaats.c. Er wordt uitsluitend drinkwater gebruikt, dat te allen tijde vrij kan circuleren (voor verwarming van zout of corrosief water is een afzonderlijk geïnstalleerde warmtewisselaar verplicht).d. De tank is door middel van periodiek onderhoud gevrijwaard van schadelijke ketelsteen- en kalkaanslag.e. De boilerwatertemperaturen zijn niet hoger dan de maximale instelling van de thermostaten, die onderdeel van de boiler vormen.f. De waterdruk en/of warmtebelasting niet groter is dan de maxima aangegeven op de typeplaat van de boiler.g. De boiler is geplaatst in een niet-corrosieve atmosfeer of omgeving.h. De boiler is voorzien van een door de daartoe bevoegde instantie goedgekeurde inlaatcombinatie van voldoende capaciteit, niet groter dan de werkdruk als aangegeven op de boiler en eventueel ook van een door de daartoe bevoegde instantie goedgekeurde temperatuur- en drukontlastklep, die gemonteerd is overeenkomstig de installatievoorschriften van A.O. Smith die van toepassing zijn op het specifieke model boiler en voorts met inachtneming van de plaatselijke voorschriften, verordeningen en regelingen van overheidswege.

i. Het toestel moet te allen tijden voorzien zijn van kathodische bescherming. Indien hiervoor opofferingsanodes zijn toegepast moeten deze worden vervangen en vernieuwd indien en zodra ze voor 60% of meer verbruikt zijn. Bij toepassing van elektrische anodes moet men ervoor zorgen dat deze continu functioneel zijn.

15.4 Uitsluitingen

De in artikel 1 en 2 bedoelde garantie geldt niet:

a. indien de boiler door een van buiten komende oorzaak is beschadigd;
b. in geval van misbruik, verwaarlozing (met inbegrip van bevriezing), verandering, onjuist en/of afwijkend gebruik van de boiler en wanneer gepoogd is lekken te repareren;
c. indien verontreinigingen of andere deeltjes de tank in hebben kunnen stromen;
d. indien de geleidbaarheid van het water minder is dan 125 μS/cm en/of de hardheid (aardalkali-ionen) van het water minder is dan 1,00 mmol/lit (3.3.3 "Watersamenstelling");
e. indien ongefilterd, gerecirculeerd water door de boiler stroomt of in de boiler opgeslagen wordt;
f. indien gepoogd is zelf een defecte boiler te repareren.

15.5 Omvang garantie

De verplichtingen van A.O. Smith krachtens de gegeven garantie gaat niet verder dan kosteloze levering af magazijn van de te vervangen delen of onderdelen respectievelijk boiler. vervoers-, arbeids-, installatie- en andere met de vervanging verband houdende kosten komen niet voor rekening van A.O. Smith.

15.6 Claims

Een claim gebaseerd op de gegeven garantie moet worden gedeponeerd bij de handelaar bij wie de boiler is gekocht of bij een andere handelaar die de producten van A.O. Smith Water Products Company verkoopt. Het onderzoek van de boiler bedoeld in de artikelen 1 en 2 zal plaatsvinden in een laboratorium van A.O. Smith.

15.7 Verplichtingen voor A.O. Smith

Met betrekking tot haar boilers respectievelijk de ter vervanging geleverde (delen of onderdelen van de) boilers, wordt door A.O. Smith geen andere garantie of waarborg gegeven dan de garantie zoals uitdrukkelijk in dit certificaat verwoord.

A.O. Smith is krachtens de gegeven garantie of anderszins niet aansprakelijk voor schade aan personen of zaken, veroorzaakt door (delen of onderdelen, respectievelijk de stalen glasslined tank van) een door haar (ter vervanging) geleverde boiler.

16 Bijlagen

16.1 Inleiding

Deze bijlage bevat:

• Menustructuur (16.2 "Menustructuur")
• Electrisch schema (16.3 "Elektrisch schema")
• Weekprogrammakaart (16.4 "Weekprogrammakaart")

16.2 Menustructuur

L Fase-ingang van besturing

L ¹ Fase-ingang van scheidingstrafo (primaire kant)

L² Fase-uitgang van scheidingstrafo (secundaire kant)

L³ Fase-ingang van regeling gestuurde pomp

COMPONENTEN:

A B e s t u r i n

B Ionisatiepen

C Gloeionsteker

D Gasblok

E Aarde-aansluiting van de brander

F Extra ON-mode schakelaar

G Regeling gestuurde pomp

H Extra storingsmelder

J Scheidingstrafo

K Dubbelpolige hoofdschakelaar

L 0/I-schakelaar besturing

M D i s p l a y

N Ventilator

O Temperatuursensor (T 2 - onder in de tank)

P D u m m y

Q Temperatuursensor (T 1 - boven in de tank)

R Selectieweerstand

S Drukschakelaar

T Elektrische anodes

U Signalering elektrische anodes

V Potentiostaat

AANSLUITINGEN OP BESTURING:

J2 Aansluiting van de voeding van de besturing

J19 Aansluiting van extra storingsmelder

J20 Aansluiting van het gasblok

J21 Aansluiting van regeling gestuurde pomp

J40 Aansluiting van de ventilator

J36 Aansluiting van display op de besturing

JP2 Aansluiting van ionisatiepen en gloeionsteker

JP3 Aansluiting van temperatuursensor T 2

JP4 Aansluiting van dummy

JP5 Aansluiting van temperatuursensor T 1

JP6 Aansluiting van selectieweerstand en drukschakelaar

JP8 Aansluiting van extra ON-mode schakelaar

F1 Zekering (T 3,15A - 250 V)

F3 Zekering (T 3,15A - 250 V)

16.4 Weekprogrammakaart

De weekprogrammakaart kunt u uitknippen en bij het toestel hangen.

Periode DAG TIJD Tset Pomp
1.	AAN			....°C	AAN/UIT
	UIT
2.	AAN			....°C	AAN/UIT
	UIT
3.	AAN			....°C	AAN/UIT
	UIT
4.	AAN			....°C	AAN/UIT
	UIT
5.	AAN			....°C	AAN/UIT
	UIT
6.	AAN			....°C	AAN/UIT
	UIT
7.	AAN			....°C	AAN/UIT
	UIT
8.	AAN			....°C	AAN/UIT
	UIT
9.	AAN			....°C	AAN/UIT
	UIT
10.	AAN			....°C	AAN/UIT
	UIT
11.	AAN			....°C	AAN/UIT
	UIT

Voorbeeld

Periode DAG TIJD Tset Pomp
1.	AAN MA	14:30	70 °C	AAN/UIT
	UIT MA	16:15

Periode DAG		TIJD Tset Pomp
12.	AAN			...°C	AAN/UIT
	UIT
13.	AAN			...°C	AAN/UIT
	UIT
14.	AAN			...°C	AAN/UIT
	UIT
15.	AAN			...°C	AAN/UIT
	UIT
16.	AAN			...°C	AAN/UIT
	UIT
17.	AAN			...°C	AAN/UIT
	UIT
18.	AAN			...°C	AAN/UIT
	UIT
19.	AAN			...°C	AAN/UIT
	UIT
20.	AAN			...°C	AAN/UIT
	UIT
21.	AAN			...°C	AAN/UIT
	UIT

Index

A

aan/uitschakelaar 47

aansluiten

circulatieleiding 27

elektrisch 33

gas 28

koudwaterzijdig 26

luchttoevoer 28

rookgasafvoer 28

warmwaterzijdig 27

aansprakelijkheid 3

aftappen 45

algemene gegevens 3

B

bediening 55

beveiliging 16

buitenbedrijfstellen

korte periode 53

langere periode 53

spanningsloos maken 53

C

circulatieleiding aansluiten 27

claims 86

D

datum instellen 61

doelgroepen 10

E

elektrisch aansluitblok 34

elektrische aansluiting 33

extra periode

instellen 60

G

garantie 85

algemeen 85

installatie en gebruiksvoorwaarden 85

omvang 86

uitsluitingen 86

gasaansluiting 28

gebruiker 10

H

handelsmerken 3

hysterese instellen 63

|

icoontjes

(voor)gloeien 47

betekenis 47

gasblok 47

vlamdetectie 47

warmtevraag 47

installateur 10

installatieschema 26

ionisatiepen 17

K

kalkaanslag 82

ketelsteen 82

koudwaterzijdig aansluiten 26

L

luchttoevoer aansluiten 28

luchtvochtigheid 19

M

merknamen 3

N

navigatieknoppen 47

notatiewijzen 11

0

omgevingscondities 19

omgevingstemperatuur 19

onderhoud

condenswaterafvoer 83

gaszijdig 83

ketelsteen 82

ontkalken 82

uitvoeren 81

voorbereiden 81

warmtewisselaar 83

onderhoudsbeurt 10, 79

ON-mode 55

ontkalken 82

opwarmcyclus 16

P

PC-aansluiting 48

pomp 64

R

rookgasafvoer aansluiten 28

S

scrollen 47

service benodigd 50

service interval instellen 64

servicemonteur 10

specificaties 21

storing 50

storingshistorie uitlezen 63

symbool

gebruiker 10

installateur 10

servicemonteur 10

T

taal instellen 61

ThermoControl

aan/uitschakelaar 47

Index

toestand

SERVICE BENODIGD 50

STORING 50

toestel

beveiliging 16

gegevens uitlezen 62

historie uitlezen 63

selectie uitlezen 64

typen 9, 19

V

veiligheid 17

ventilator 16

verpakking 19

vullen 43

W

warmwaterzijdig aansluiten 27

water

samenstelling 20

temperatuur instellen 55
