Type product	CV-ketel
Merk	A.O. Smith
Model	BFC 80
Energiebron	Gas
Vermogen	80 kW
Afmetingen (hxbxd)	ca. 900 x 500 x 400 mm
Gewicht	ca. 45 kg
Elektrische voeding	230 V / 50 Hz
Elektrisch vermogen	150 W
CV-druk	1,5 - 2 bar (aanbevolen)
Maximale watertemperatuur	90 °C
Beschermingsgraad	IP20
Ontluchting	Automatisch / handmatig via radiatoren
Vulslang aansluiting	3/4" wartel
Gereedschap voor onderhoud	Steeksleutel, ontluchtingssleutel
Onderhoudsfrequentie	Jaarlijks door vakman
Veiligheidsvoorzieningen	Veiligheidsklep, thermostaat, drukmeter
Garantie	2 jaar (standaard)

Veelgestelde vragen - BFC 80 A.O. Smith

Hoe vul ik de cv-installatie bij?

Schakel de thermostaat laag, laat de ketel afkoelen. Sluit de vulslang aan op de vulkraan van de installatie en op de koudwaterkraan. Open beide kranen tot de druk op 2 bar staat. Sluit de kranen en verwijder de slang. Ontlucht daarna de hoogste radiatoren.

Waar vind ik de vulkraan van de cv?

De vulkraan kan zich onder de ketel, in een radiator in de badkamer of bijkeuken, of op een willekeurige plek in de leiding bevinden.

Welke druk moet de cv-installatie hebben?

De aanbevolen druk is 1,5 tot 2 bar. Bij een te lage druk vult u bij tot 2 bar.

Kan ik de ketel bijvullen terwijl hij heet is?

Nee, zet eerst de thermostaat laag en laat de ketel afkoelen. Vul nooit bij als het toestel heet is.

Wat moet ik doen na het bijvullen?

Wacht even en ontlucht de hoogst gelegen radiatoren. Lucht verzamelt zich bovenin.

Hoe ontlucht ik de radiatoren?

Gebruik een ontluchtingssleutel om het ventiel aan de bovenkant van de radiator te openen. Sluit het wanneer er water in plaats van lucht uitkomt.

Waarom moet de slang vollopen met water voordat ik hem aansluit?

Om te voorkomen dat er lucht in de installatie komt. Laat de slang voorzichtig vollopen voordat u hem op de cv-kraan aansluit.

Wat als ik geen vulkraan bij de ketel vind?

Kijk in de buurt van radiatoren in badkamer of bijkeuken. Soms moet u de wasmachineaansluiting gebruiken.

Hoe vaak moet de ketel worden onderhouden?

Laat de ketel jaarlijks door een vakman onderhouden voor een veilige en efficiënte werking.

Wat betekenen de symbolen op de display?

Raadpleeg de handleiding voor uitleg per symbool. Algemene symbolen: drukmeter, temperatuur, foutmeldingen.

GEBRUIKSAANWIJZING BFC 80 A.O. Smith

Het bijvullen van de cv installatie.

De vulkraan. (nr. 1)

Voor het bijvullen van de cv installatie zit er een kraan in de installatie.

Het zou logisch zijn om deze kraan vlak bij de ketel te plaatsen maar helaas is dit niet altijd het geval. De vulkraan kan op de volgende plaatsen gevonden worden :

•onder de ketel
•in de badkamer in een radiator
•in de bijkeuken in een radiator
•op een willekeurige plaats in een leiding

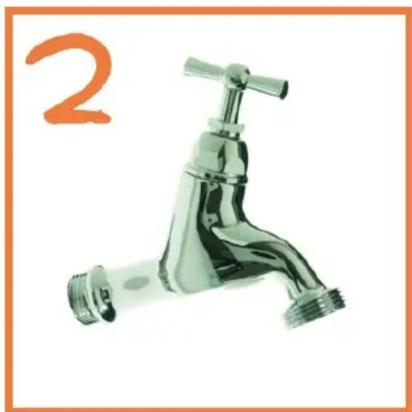

De vulslang komt aan een kraan (nr. 2) die in de koudwaterleiding zit. Het zou logisch zijn om deze kraan vlak bij de ketel te plaatsen maar helaas is dit niet altijd het geval. In sommige gevallen zal de kraan van de wasmachine gebruikt moeten worden.

De vulslang (nr. 3) komt tussen de kraan die in de installatie zit en de kraan in de koudwaterleiding zit. De slang moet aan beide uiteinden voorzien zijn van een wartel.

Vul de ketel niet bij wanneer het toestel heet is, zet de thermostaat laag en laat de ketel afkoelen. De meeste ketels schakelen na verloop van tijd de pomp uit dus de stekker mag in het stopcontact blijven zitten. Dit is een vereiste bij ketels met een digitale drukmeter, zonder spanning kunt u geen druk aflezen.

Draai de dop van de vulkraan zonder de vulkraan te openen. Sluit de vulslang goed vast aan op de vulkraan van de cv-installatie. Laat voorzichtig de slang vollopen met water om te voorkomen dat er lucht in de installatie komt.

Sluit de slang aan op de koudwaterkraan, draai vervolgens beide kranen los om de installatie op druk te brengen. 2 bar is genoeg.

Sluit beide kranen en verwijder de slang, let op er staat nog druk op de slang en er zit nog water in.

Het kan zijn dat u na het vullen nog moet ontluchten, wacht na het vullen een tijdje en ontlucht de hoogst gelegen radiatoren. Lucht gaat altijd naar boven.
