Type product	CV-ketel (condensatie)
Merk	A.O. Smith
Model	BFC 60
Categorie	Chaudière (ketel)
Afmetingen (ca.)	700 x 400 x 300 mm (h x b x d)
Gewicht (ca.)	30 kg
Voeding	Elektriciteit 230V / 50Hz en gas
Vermogen (ca.)	24 kW
Maximale werkdruk	3 bar
Waterinhoud	Ongeveer 2 liter
Functies	Centrale verwarming, bijvullen, ontluchten
Veiligheid	Drukbegrenzer, oververhittingsbeveiliging
Onderhoud	Regelmatig bijvullen en ontluchten
Vulslang	Inbegrepen (met wartels)
Vulkraan	Onder ketel of in radiator

Veelgestelde vragen - BFC 60 A.O. Smith

Hoe vul ik de CV-installatie bij?

Laat de ketel afkoelen, zet de thermostaat laag. Gebruik een vulslang tussen de vulkraan van de installatie en de koudwaterkraan. Vul tot 2 bar.

Waar vind ik de vulkraan?

De vulkraan kan onder de ketel, in de badkamer of bijkeuken in een radiator, of op een willekeurige plaats in de leiding zitten.

Kan ik bijvullen als de ketel nog heet is?

Nee, laat de ketel eerst afkoelen. Anders kan thermische spanning schade veroorzaken.

Moet ik de stekker eruit halen tijdens het vullen?

Nee, bij ketels met een digitale drukmeter is spanning nodig om de druk af te lezen. De pomp schakelt na verloop van tijd uit.

Hoeveel bar moet de installatie hebben?

2 bar is voldoende. Niet meer dan 3 bar om beschadiging te voorkomen.

Wat moet ik doen na het vullen?

Sluit beide kranen, verwijder de slang, en ontlucht de hoogste radiatoren. Lucht stijgt naar boven.

De vulslang lekt bij aansluiting, wat nu?

Controleer of de wartels goed vastzitten en de rubberringen in goede staat zijn. Vervang zo nodig.

Waar kan ik de handleiding downloaden?

De handleiding is gratis beschikbaar in PDF-formaat op de website van de fabrikant of via notice-facile.com.

Heeft de BFC 60 een onderhoudsbeurt nodig?

Ja, jaarlijks onderhoud door een erkende installateur wordt aanbevolen voor veiligheid en efficiëntie.

Wat is de garantie op deze ketel?

De standaard garantie is 2 jaar, maar kan variëren. Raadpleeg de aankoopdocumenten.

GEBRUIKSAANWIJZING BFC 60 A.O. Smith

Het bijvullen van de cv installatie.

De vulkraan. (nr. 1)

Voor het bijvullen van de cv installatie zit er een kraan in de installatie.

Het zou logisch zijn om deze kraan vlak bij de ketel te plaatsen maar helaas is dit niet altijd het geval. De vulkraan kan op de volgende plaatsen gevonden worden :

•onder de ketel
•in de badkamer in een radiator
•in de bijkeuken in een radiator
•op een willekeurige plaats in een leiding

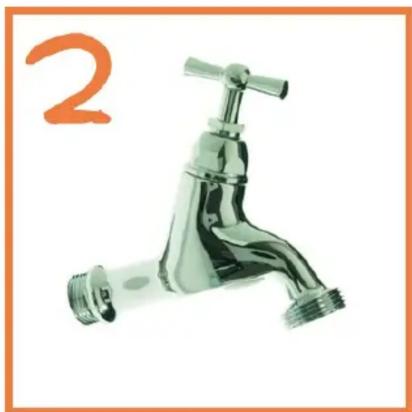

De vulslang komt aan een kraan (nr. 2) die in de koudwaterleiding zit. Het zou logisch zijn om deze kraan vlak bij de ketel te plaatsen maar helaas is dit niet altijd het geval. In sommige gevallen zal de kraan van de wasmachine gebruikt moeten worden.

De vulslang (nr. 3) komt tussen de kraan die in de installatie zit en de kraan in de koudwaterleiding zit. De slang moet aan beide uiteinden voorzien zijn van een wartel.

Vul de ketel niet bij wanneer het toestel heet is, zet de thermostaat laag en laat de ketel afkoelen. De meeste ketels schakelen na verloop van tijd de pomp uit dus de stekker mag in het stopcontact blijven zitten. Dit is een vereiste bij ketels met een digitale drukmeter, zonder spanning kunt u geen druk aflezen.

Draai de dop van de vulkraan zonder de vulkraan te openen. Sluit de vulslang goed vast aan op de vulkraan van de cv-installatie. Laat voorzichtig de slang vollopen met water om te voorkomen dat er lucht in de installatie komt.

Sluit de slang aan op de koudwaterkraan, draai vervolgens beide kranen los om de installatie op druk te brengen. 2 bar is genoeg.

Sluit beide kranen en verwijder de slang, let op er staat nog druk op de slang en er zit nog water in.

Het kan zijn dat u na het vullen nog moet ontluchten, wacht na het vullen een tijdje en ontlucht de hoogst gelegen radiatoren. Lucht gaat altijd naar boven.
