BFC 30 - Ketel A.O. Smith - Gratis gebruiksaanwijzing en handleiding

Producttype	CV-ketel
Merk	A.O. Smith
Model	BFC 30
Vermogen (nominaal)	24 kW
Afmetingen (H × B × D)	700 × 400 × 300 mm
Gewicht	30 kg
Voeding	230 V / 50 Hz
Maximale waterdruk	2 bar
Digitale drukmeter	Ja
Vulslang met wartels	Inbegrepen
Vulkraan	Aanwezig in installatie
Ontluchtingspunten	Hoogste radiatoren
Type installatie	Centrale verwarming (CV)
Onderhoudsfrequentie	Jaarlijks door vakman
Veiligheidsvoorzieningen	Overdrukventiel, vorstbeveiliging
Reparatie en reserveonderdelen	Via A.O. Smith service
Garantie	2 jaar

Veelgestelde vragen - BFC 30 A.O. Smith

Hoe vul ik het CV-water bij?

Sluit de vulslang aan op de vulkraan van de installatie en de koudwaterkraan. Open beide kranen tot de druk 2 bar bedraagt. Sluit daarna de kranen en verwijder de slang.

Waar vind ik de vulkraan?

De vulkraan kan zich bevinden onder de ketel, in een radiator in de badkamer of bijkeuken, of op een willekeurige plaats in de leiding.

Moet de ketel uit tijdens het bijvullen?

Zet de thermostaat laag en laat de ketel afkoelen. De stekker mag in het stopcontact blijven, vooral bij digitale drukmeters.

Hoe voorkom ik lucht in de installatie?

Laat de slang voorzichtig vollopen met water voordat u deze aansluit op de koudwaterkraan, zodat er geen lucht in de installatie komt.

Wat is de juiste waterdruk?

De juiste waterdruk is 2 bar. Hogere druk kan schade veroorzaken.

Moet ik na het vullen ontluchten?

Ja, wacht na het vullen even en ontlucht de hoogst gelegen radiatoren, omdat lucht altijd naar boven gaat.

Kan ik de vulslang hergebruiken?

Ja, de vulslang kan meerdere keren worden gebruikt. Bewaar hem op een droge plaats en controleer op beschadigingen.

Wat moet ik doen als de druk te hoog is?

Laat water uit de installatie via een aftapkraan of ontluchter lopen tot de druk weer op 2 bar is.

Hoe vaak moet ik de ketel onderhouden?

Laat de ketel minstens eenmaal per jaar onderhouden door een erkende installateur voor veiligheid en efficiëntie.

Wat zijn de veiligheidsvoorzieningen?

De ketel is voorzien van een overdrukventiel en vorstbeveiliging. Bij overdruk of vorst wordt de installatie beschermd.

GEBRUIKSAANWIJZING BFC 30 A.O. Smith

Het bijvullen van de cv installatie.

De vulkraan. (nr. 1)

Voor het bijvullen van de cv installatie zit er een kraan in de installatie.

Het zou logisch zijn om deze kraan vlak bij de ketel te plaatsen maar helaas is dit niet altijd het geval. De vulkraan kan op de volgende plaatsen gevonden worden :

•onder de ketel
•in de badkamer in een radiator
•in de bijkeuken in een radiator
•op een willekeurige plaats in een leiding

De vulslang komt aan een kraan (nr. 2) die in de koudwaterleiding zit. Het zou logisch zijn om deze kraan vlak bij de ketel te plaatsen maar helaas is dit niet altijd het geval. In sommige gevallen zal de kraan van de wasmachine gebruikt moeten worden.

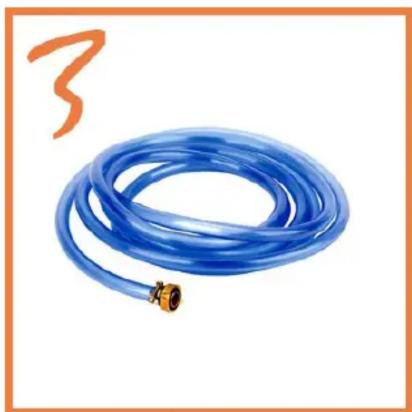

De vulslang (nr. 3) komt tussen de kraan die in de installatie zit en de kraan in de koudwaterleiding zit. De slang moet aan beide uiteinden voorzien zijn van een wartel.

Vul de ketel niet bij wanneer het toestel heet is, zet de thermostaat laag en laat de ketel afkoelen. De meeste ketels schakelen na verloop van tijd de pomp uit dus de stekker mag in het stopcontact blijven zitten. Dit is een vereiste bij ketels met een digitale drukmeter, zonder spanning kunt u geen druk aflezen.

Draai de dop van de vulkraan zonder de vulkraan te openen. Sluit de vulslang goed vast aan op de vulkraan van de cv-installatie. Laat voorzichtig de slang vollopen met water om te voorkomen dat er lucht in de installatie komt.

Sluit de slang aan op de koudwaterkraan, draai vervolgens beide kranen los om de installatie op druk te brengen. 2 bar is genoeg.

Sluit beide kranen en verwijder de slang, let op er staat nog druk op de slang en er zit nog water in.

Het kan zijn dat u na het vullen nog moet ontluchten, wacht na het vullen een tijdje en ontlucht de hoogst gelegen radiatoren. Lucht gaat altijd naar boven.
