GEBRUIKSAANWIJZING WKL 1502 AEG

Français Inhoudsoverzicht

1. Gebruiksaanwijzing _____________________________ 12

1.3 Veiligheidsaanwijzingen_______________________ 12

1.4 Onderhoud _________________________________ 12

2. Montageaanwijzing ____________________________ 13

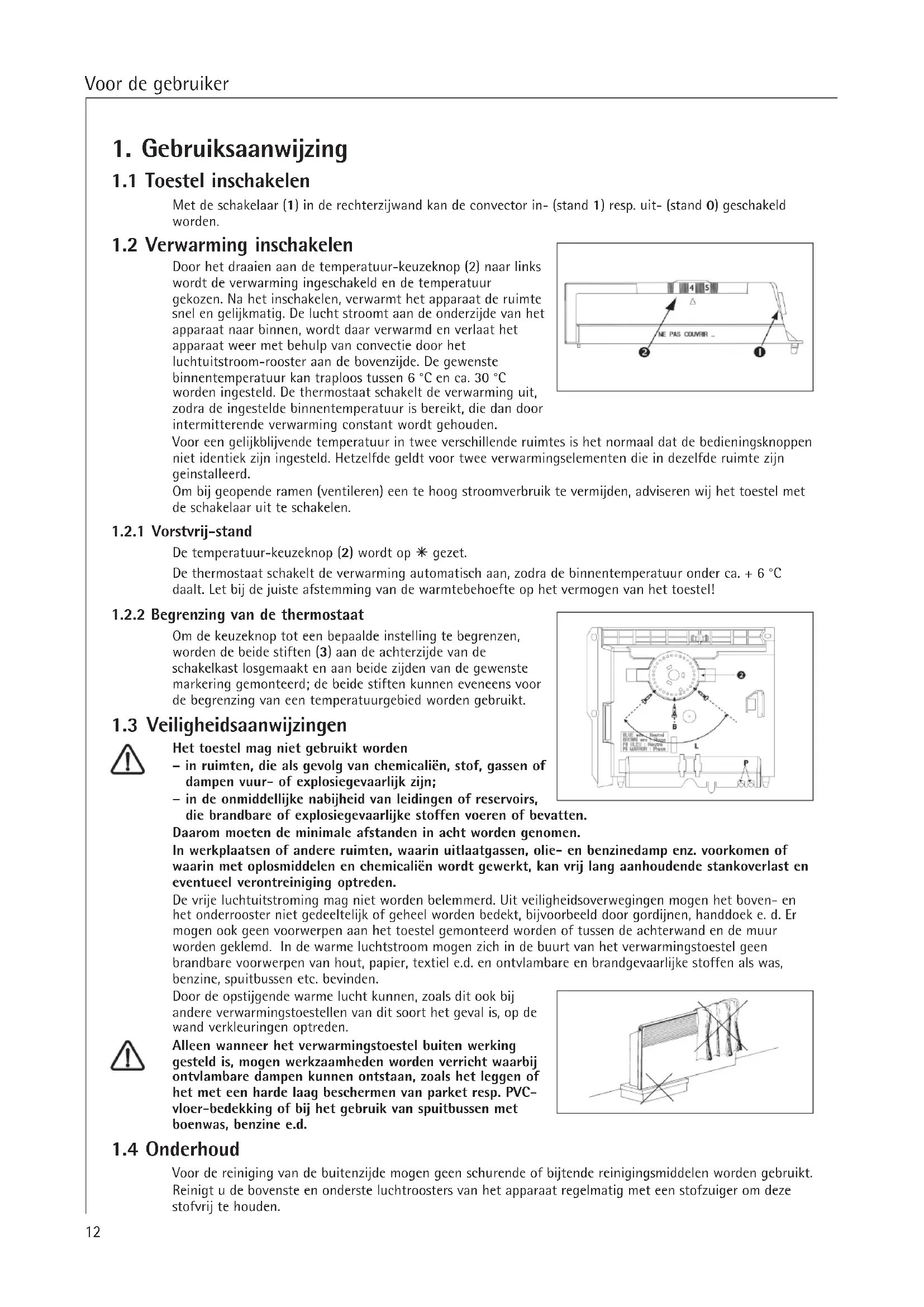

1. Gebruiksaanwijzing

1.1 Toestel inschakelen

Met de schakelaar (1) in de rechterzijwand kan de convector in- (stand 1) resp. uit- (stand 0) geschakeld worden.

1.2 Verwarming inschakelen

Door het draaien aan de temperatuur-keuzeknop (2) naar links wordt de verwarming ingeschakeld en de temperatuur gekozen. Na het inschakelen, verwarmt het apparaat de ruimte snel en gelijkmatig. De lucht stroomt aan de onderzijde van het apparaat naar binnen, wordt daar verwarmd en verlaat het apparaat weer met behulp van convectie door het luchtuitstroom-rooster aan de bovenzijde. De gewenste binnentemperatuur kan traploos tussen 6 °C en ca. 30 °C worden ingesteld. De thermostaat schakelt de verwarming uit, zodra de ingestelde binnentemperatuur is bereikt, die dan door intermitterende verwarming constant wordt gehouden. Voor een gelijkblijvende temperatuur in twee verschillende ruimtes is het normaal dat de bedieningsknoppen niet identiek zijn ingesteld. Hetzelfde geldt voor twee verwarmingselementen die in dezelfde ruimte zijn geinstalleerd. Om bij geopende ramen (ventileren) een te hoog stroomverbruik te vermijden, adviseren wij het toestel met de schakelaar uit te schakelen.

1.2.1 Vorstvrij-stand

De temperatuur-keuzeknop (2) wordt op á gezet. De thermostaat schakelt de verwarming automatisch aan, zodra de binnentemperatuur onder ca. + 6 °C daalt. Let bij de juiste afstemming van de warmtebehoefte op het vermogen van het toestel!

1.2.2 Begrenzing van de thermostaat

Om de keuzeknop tot een bepaalde instelling te begrenzen, worden de beide stiften (3) aan de achterzijde van de schakelkast losgemaakt en aan beide zijden van de gewenste markering gemonteerd; de beide stiften kunnen eveneens voor de begrenzing van een temperatuurgebied worden gebruikt.

1.3 Veiligheidsaanwijzingen

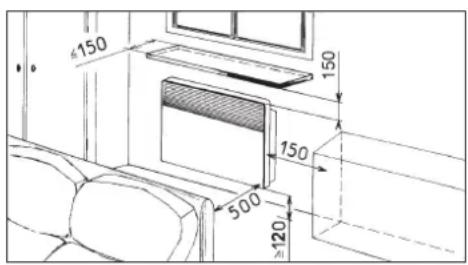

Het toestel mag niet gebruikt worden – in ruimten, die als gevolg van chemicaliën, stof, gassen of dampen vuur- of explosiegevaarlijk zijn; – in de onmiddellijke nabijheid van leidingen of reservoirs, die brandbare of explosiegevaarlijke stoffen voeren of bevatten. Daarom moeten de minimale afstanden in acht worden genomen. In werkplaatsen of andere ruimten, waarin uitlaatgassen, olie- en benzinedamp enz. voorkomen of waarin met oplosmiddelen en chemicaliën wordt gewerkt, kan vrij lang aanhoudende stankoverlast en eventueel verontreiniging optreden. De vrije luchtuitstroming mag niet worden belemmerd. Uit veiligheidsoverwegingen mogen het boven- en het onderrooster niet gedeeltelijk of geheel worden bedekt, bijvoorbeeld door gordijnen, handdoek e. d. Er mogen ook geen voorwerpen aan het toestel gemonteerd worden of tussen de achterwand en de muur worden geklemd. In de warme luchtstroom mogen zich in de buurt van het verwarmingstoestel geen brandbare voorwerpen van hout, papier, textiel e.d. en ontvlambare en brandgevaarlijke stoffen als was, benzine, spuitbussen etc. bevinden. Door de opstijgende warme lucht kunnen, zoals dit ook bij andere verwarmingstoestellen van dit soort het geval is, op de wand verkleuringen optreden. Alleen wanneer het verwarmingstoestel buiten werking gesteld is, mogen werkzaamheden worden verricht waarbij ontvlambare dampen kunnen ontstaan, zoals het leggen of het met een harde laag beschermen van parket resp. PVC- vloer-bedekking of bij het gebruik van spuitbussen met boenwas, benzine e.d.

Voor de reiniging van de buitenzijde mogen geen schurende of bijtende reinigingsmiddelen worden gebruikt. Reinigt u de bovenste en onderste luchtroosters van het apparaat regelmatig met een stofzuiger om deze stofvrij te houden. Voor de gebruiker13 Nederlands

2. Montageaanwijzing

De montage en de aansluiting van deze AEG convectoren moeten door een installateur worden uitgevoerd, waarbij deze montagevoorschriften moeten worden opgevolgd. De montagevoorschriften horen bij het toestel en moeten door de eigenaar zorgvuldig worden bewaard. Wanneer het apparaat van eigenaar wisselt, moeten deze aan de nieuwe eigenaar worden overhandigd. AEG convectoren zijn elektrische direct-verwarmers die aan de wand worden bevestigd en vooral voor de verwarming van kleinere ruimtes geschikt zijn, zoals werkruimtes, keukens, badkamers, wasruimtes e.d. Bij de ingebruikname van het toestel, kan er een vreemde reuk ontstaan, die echter na korte tijd verdwijnt. Even extra ventileren lost dit tijdelijke ongemak eenvoudig op. De convector wordt compleet met aansluitkabel en stekker geleverd. (Uitzondering: WKL502 C tot WKL3002 C) Het verwarmingstoestel mag niet direct onder een wandcontactdoos worden bevestigd!

2.1 Montage van de wandhouder

De wandhouder is middelpunt-geörienteerd (zie afbeelden en onderstaande tabel). De wandhouder kan als sjabloon voor de bevestiging dienen en daarbij zorgen voor de noodzakelijke afstand tot de vloer. Zet het dragend frame op de vloer en markeer de onderste boorgaten (j), die overeenkomen met de gaten A en D ( I ). Type WKL WKL WKL WKL WKL WKL WKL

Aansluitvermogen W 500 750 1000 1500 2000 2500 3000 Breedte mm 370 370 445 590 740 890 1036 Hoogte mm 450 450 450 450 450 450 450 Diepte mm 78 78 78 78 78 78 78 inclusief wandbevestiging 100 100 100 100 100 100 100 Maat A 121 121 195 343 491 639 790 Gewicht kg 4,1 4,1 4,7 6,1 7,4 8,1 10,0 Til daarna de wandhouder op en wel zo, dat de gaten B in de wandhouder overeenstemmen met de zojuist gemarkeerde punten (j). U kunt nu door de boorgaten C en D in de wandhouder heen de beide bovenste gaten voor de wandbevestiging markeren ( II ). Boor daarna de gaten, plaats de pluggen en bevestig de wandhouder met 4 schroeven.

2.2 Bevestiging van de convector

De convector wordt met de vier ophangsleuven, aan de achterzijde van het toestel, opgehangen aan de wandbeugel. Om het toestel vast te zetten is het voldoende de nijlon schroef (4) op een van de twee bovenste bevestigingen een halve slag te verdraaien. Bij eventuele demontage, draait U eerst de schroef een halve slag los en vervolgens haalt U het toestel uit de ophangsleuven. Voor de installateur14

2.3 Elektrische aansluiting

Het apparaat is bestemd voor wisselspanning 230 V. Neem de NEN 1010, de voorschriften van uw elektriciteitsbedrijf en die op het typeplaatje in acht. Elektrische beveiliging! De convectoren vallen in veiligheidsklasse II ( ) en zijn spatwaterdicht ( IP24). Houdt u zich aan de gegevens op het typeplaatje! De opgegeven spanning moet met de netspanning overeenstemmen. Kies een toevoer-leiding met voldoende doorsnede. Voor de aansluiting moet op een afstand van minimaal 10 cm aan de zijkant van het verwarmingstoestel een stopcontact of een apparatencontactdoos voor een vaste aansluiting worden geïnstalleerd. De vast aangelegde elektrische installatie moet volgens de bepalingen van de fabrikant met een omnipolaire schakelinstallatie uitgerust worden die een contactopeningsafstand van minstens 3 mm heeft. Bij onzichtbare beschadigingen van het aansluitsnoer van het apparaat dient dit door de fabrikant of zijn klantendienst of een gekwalificeerd vakman vervangen te worden om gevaar te voorkomen. In het algemeen geldt: Bij de installatie van het verwarmingstoestel in ruimtes met een badkuip en/of douchebak moet de veiligheidszone volgens NEN 1010 art. 727 overeenkomstig de specificaties op het typeplaatje van het toestel in acht worden genomen. Veiligheidsinstallatie De convectoren bezitten een veiligheids-thermostaat (STB), die bij gevaar de verwarming uitschakelt. Wanneer de oververhittingsbescherming het apparaat heeft uitgeschakeld, kan de storing worden verholpen (b. v. afgedekte luchtuitstroomopening). Na een afkoelingsperiode van een paar minuten kan het apparaat weer worden ingeschakeld. Wanneer de oververhittingsbescherming bij het opnieuw in gebruik nemen weer aanslaat, moet een bevoegde servicemonteur worden geraadpleegd om de storing op te heffen. Let op: Let op de veiligheidsafstanden (mm) overeenkomstig navolgende afbeelden.

Aanspraak op garantie bestaat uitsluitend in het land waar het toestel gekocht is. U dient zich te wenden tot de vestiging van AEG of de importeur hiervan in het betreffende land. De montage, de electrische installatie, het onderhoud en de eerste inbedrijfname mag uitsluitend worden uitgevoerd door gekwalificeerd personeel. De fabrikant is niet aansprakelijk voor defecte toestellen, welke niet volgens de bijgeleverde gebruiks- en montageaanwijzing zijn aangesloten of worden gebruikt.

3.1 Milieu en recycling

Wij verzoeken u ons bij de bescherming van het milieu behulpzaam te zijn. Verwijder de verpakking daarom overeenkomstig de voor de afvalverwerking geldende nationale voorschriften. Voor de installateur15 Para el usuarlo Español
