BEDIENUNGSANLEITUNG WKL 1502 AEG

1.1 Gerät einschalten _____________________________ 3

2.1 Montage der Wandhalterung ___________________ 4

2.2 Befestigung des Konvektors_____________________ 4

2.3 Elektrischer Anschluß _________________________ 5

3. Kundendienst und Garantie _______________________ 5

3.1 Entsorgung von Verpackung und Altgerät _________ 5

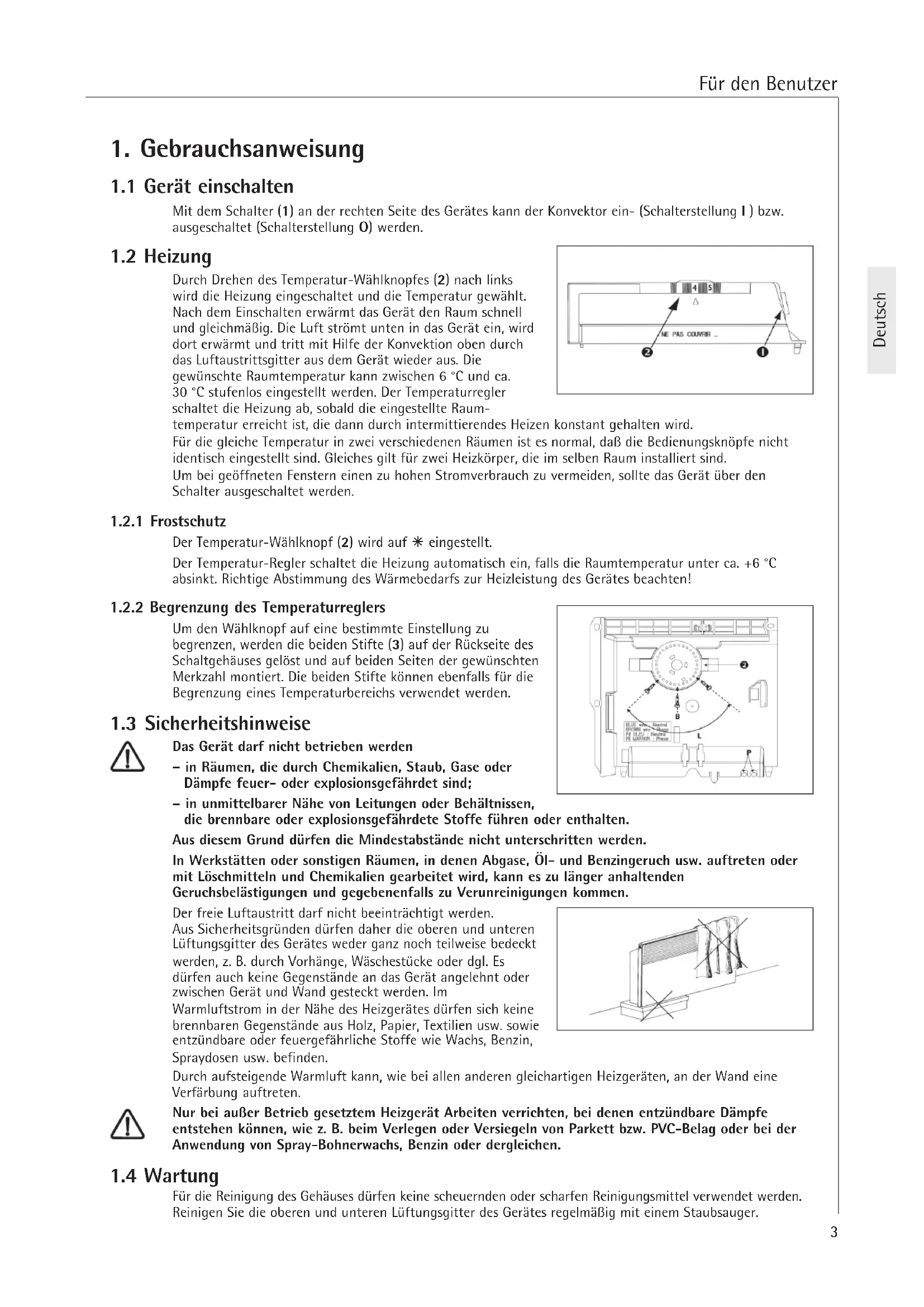

1. Gebrauchsanweisung

1.1 Gerät einschalten

Mit dem Schalter (1) an der rechten Seite des Gerätes kann der Konvektor ein- (Schalterstellung I ) bzw. ausgeschaltet (Schalterstellung O) werden.

Durch Drehen des Temperatur-Wählknopfes (2) nach links wird die Heizung eingeschaltet und die Temperatur gewählt. Nach dem Einschalten erwärmt das Gerät den Raum schnell und gleichmäßig. Die Luft strömt unten in das Gerät ein, wird dort erwärmt und tritt mit Hilfe der Konvektion oben durch das Luftaustrittsgitter aus dem Gerät wieder aus. Die gewünschte Raumtemperatur kann zwischen 6 °C und ca. 30 °C stufenlos eingestellt werden. Der Temperaturregler schaltet die Heizung ab, sobald die eingestellte Raum- temperatur erreicht ist, die dann durch intermittierendes Heizen konstant gehalten wird. Für die gleiche Temperatur in zwei verschiedenen Räumen ist es normal, daß die Bedienungsknöpfe nicht identisch eingestellt sind. Gleiches gilt für zwei Heizkörper, die im selben Raum installiert sind. Um bei geöffneten Fenstern einen zu hohen Stromverbrauch zu vermeiden, sollte das Gerät über den Schalter ausgeschaltet werden.

Der Temperatur-Wählknopf (2) wird auf á eingestellt. Der Temperatur-Regler schaltet die Heizung automatisch ein, falls die Raumtemperatur unter ca. +6 °C absinkt. Richtige Abstimmung des Wärmebedarfs zur Heizleistung des Gerätes beachten!

1.2.2 Begrenzung des Temperaturreglers

Um den Wählknopf auf eine bestimmte Einstellung zu begrenzen, werden die beiden Stifte (3) auf der Rückseite des Schaltgehäuses gelöst und auf beiden Seiten der gewünschten Merkzahl montiert. Die beiden Stifte können ebenfalls für die Begrenzung eines Temperaturbereichs verwendet werden.

1.3 Sicherheitshinweise

Das Gerät darf nicht betrieben werden – in Räumen, die durch Chemikalien, Staub, Gase oder Dämpfe feuer- oder explosionsgefährdet sind; – in unmittelbarer Nähe von Leitungen oder Behältnissen, die brennbare oder explosionsgefährdete Stoffe führen oder enthalten. Aus diesem Grund dürfen die Mindestabstände nicht unterschritten werden. In Werkstätten oder sonstigen Räumen, in denen Abgase, Öl- und Benzingeruch usw. auftreten oder mit Löschmitteln und Chemikalien gearbeitet wird, kann es zu länger anhaltenden Geruchsbelästigungen und gegebenenfalls zu Verunreinigungen kommen. Der freie Luftaustritt darf nicht beeinträchtigt werden. Aus Sicherheitsgründen dürfen daher die oberen und unteren Lüftungsgitter des Gerätes weder ganz noch teilweise bedeckt werden, z. B. durch Vorhänge, Wäschestücke oder dgl. Es dürfen auch keine Gegenstände an das Gerät angelehnt oder zwischen Gerät und Wand gesteckt werden. Im Warmluftstrom in der Nähe des Heizgerätes dürfen sich keine brennbaren Gegenstände aus Holz, Papier, Textilien usw. sowie entzündbare oder feuergefährliche Stoffe wie Wachs, Benzin, Spraydosen usw. befinden. Durch aufsteigende Warmluft kann, wie bei allen anderen gleichartigen Heizgeräten, an der Wand eine Verfärbung auftreten. Nur bei außer Betrieb gesetztem Heizgerät Arbeiten verrichten, bei denen entzündbare Dämpfe entstehen können, wie z. B. beim Verlegen oder Versiegeln von Parkett bzw. PVC-Belag oder bei der Anwendung von Spray-Bohnerwachs, Benzin oder dergleichen.

Für die Reinigung des Gehäuses dürfen keine scheuernden oder scharfen Reinigungsmittel verwendet werden. Reinigen Sie die oberen und unteren Lüftungsgitter des Gerätes regelmäßig mit einem Staubsauger. Für den Benutzer Deutsch4

Die Montage und der Anschluß der AEG Konvektoren müssen von einem Fachmann unter Beachtung dieser Montageanweisung durchgeführt werden. Die Montageanweisung gehört zum Gerät und ist vom Besitzer sorgfältig aufzubewahren. Im Falle eines Besitzerwechsels ist sie dem Nachfolger auszuhändigen. AEG Konvektoren sind Elektro-Direktheizgeräte, die an der Wand befestigt werden und sich besonders für die Beheizung kleinerer Räume eignen, wie z. B. Arbeitsraum, Küche, Bad, Waschraum usw. Bei Erstinbetriebnahme des Gerätes tritt eine Geruchsbildung auf, daher sollte für ausreichende Belüftung des Raumes gesorgt werden (z. B. gekippte Fensterstellung). Der Konvektor wird komplett mit Anschlußleitung und Stecker geliefert. (Ausnahme: WKL502 C bis WKL3002 C) Das Heizgerät darf nicht unmittelbar unterhalb einer Wandsteckdose angebracht werden!

2.1 Montage der Wandhalterung

Die Wandhalterung ist mittelpunktorientiert (siehe Abbildung und untenstehende Tabelle). Sie kann selbst als Schablone für die Befestigung dienen und dabei den notwendigen Bodenabstand gewährleisten. Stellen Sie die Wandhalterung auf den Boden und zeichnen Sie die unteren Bohrlöcher (j), die den Löchern A und D entsprechen, an ( I ). Typ WKL WKL WKL WKL WKL WKL WKL

Anschlußleistung W 500 750 1000 1500 2000 2500 3000 Breite mm 370 370 445 590 740 890 1036 Höhe mm 450 450 450 450 450 450 450 Tiefe mm 78 78 78 78 78 78 78 mit Wandhalterung 100 100 100 100 100 100 100 Maß A 121 121 195 343 491 639 790 Gewicht kg 4,1 4,1 4,7 6,1 7,4 8,1 10,0 Heben Sie danach die Wandhalterung hoch, und zwar so, daß die Bohrungen B in der Wandhalterung deckungsgleich sind mit den gerade angezeichneten Punkten (j). Jetzt können Sie durch die Bohrungen C und D in der Wandhalterung die beiden oberen Löcher für die Wandbefestigung anzeichnen ( II ). Danach Löcher bohren, Dübel setzen und die Wandhalterung mit 4 Schrauben befestigen.

2.2 Befestigung des Konvektors

Der Konvektor wird mit seinen Aufnahmeschlitzen in der Geräterückseite gleichzeitig auf die 4 Laschen der Wandhalterung gehängt und zur Arretierung heruntergedrückt. Danach wird der Verschlußbolzen (4) der Wandhalterung im Uhrzeigersinn bis zum Anschlag gedreht und somit die Befestigung verriegelt. Zum Lösen des Konvektors müssen die eben aufgeführten Maßnahmen in umgekehrter Reihenfolge vorgenommen werden. Für den Fachmann5 Für den Fachmann Deutsch

2.3 Elektrischer Anschluß

Das Gerät ist für Wechselstrom 230 V bestimmt. Beachten Sie die VDE-Bestimmungen 0100, die Vorschriften Ihres Elektrizitätsversorgungs-Unternehmens und das Leistungsschild. Elektrische Sicherheit! Die Konvektoren besitzen Schutzklasse II ( ) und Spritzwasserschutz ( IP24). Das Leistungsschild beachten! Die angegebene Spannung muß mit der Netzspannung übereinstimmen. Ausreichenden Zuleitungsquer- schnitt wählen. Für den Anschluß ist im Abstand von mindestens 10 cm seitlich vom Heizgerät eine Steckdose oder Geräte-Anschlußdose für Festanschluß zu installieren. Die festverlegte elektrische Installation muss nach Errichterbestimmungen mit einer omnipolaren Schaltvorrichtung ausgerüstet werden, die einen Kontaktöffnungsabstand von mindestens 3 mm hat. Bei sichtbaren Beschädigungen der Anschlussleitung des Gerätes muss sie durch den Hersteller oder seinen Kundendienst oder einem qualifizierten Fachmann ersetzt werden, um Gefährdung zu vermeiden. Allgemein gilt: Bei der Installation des Heizgerätes in Räumen mit Badewanne oder Dusche ist der Schutzbereich nach VDE 0100/DIN 57 100, Teil 701 in Abstimmung mit den Angaben auf dem Leistungsschild zu berücksichtigen. Sicherheitseinrichtung Die Konvektoren besitzen einen Sicherheitstemperaturbegrenzer (STB), der bei Gefahr die Heizung abschaltet. Hat der Übertemperaturschutz abgeschaltet, ist die Ursache zu beseitigen (z. B. verdeckte Luftaustrittsöffnung). Nach einer Abkühlzeit von einigen Minuten geht das Gerät wieder in Betrieb. Spricht bei Wiederinbetrieb- nahme der Übertemperaturschutz erneut an, ist ein autorisierter Kundendienst zu beauftragen, der die Störung beseitigt. Achtung! Sicherheitsabstände (mm) gemäß nachfolgender Abbildung beachten.

3. Kundendienst und Garantie

Informationen zu Kundendienst- und Garantiebedingungen finden Sie in unserem Beiblatt »Kundendienst und Garantie«.

3.1 Entsorgung von Verpackung und Altgerät

Verpackungsmaterial entsorgen Entsorgen Sie das Verpackungsmaterial des Gerätes sachgerecht. Transportverpackungen überlassen Sie dem Fachhandel. Verkaufsverpackungen (Grüner Punkt) entsorgen Sie über DSD (Duales System Deutschland). Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wiederverwertbar.

Kunststoffteile sind, soweit vorhanden, folgendermaßen gekennzeichnet: – PE für Polyethylen, z. B. Verpackungsfolien – EPS für expandiertes Polystyrol, z. B. Styropor-Polsterteile (grundsätzlich FCKW-frei) – POM für Polyoxymethylen, z. B. Kunststoffklammern – PP für Polypropylen, z. B. Spannbänder

Kartonteile sind aus Altpapier hergestellt. Altgeräte entsorgen Aus Umweltschutzgründen müssen alle ausgedienten Geräte fachgerecht nach den geltenden Vorschriften entsorgt werden. Dies gilt für Ihr bisheriges Gerät und, nachdem es eines Tages nicht mehr benutzt wird, auch für Ihr neues Gerät. Entsorgungshinweise

Das Gerät darf nicht mit dem Hausmüll entsorgt werden.

Auskunft über Abholtermine oder Sammelplätze erhalten Sie bei der örtlichen Stadtreinigung oder der Gemeindeverwaltung.6
