MANUAL DE USUARIO WKL 1502 AEG

1.2.1 Protección contra heladas _________________ 15

1.2.2 Limitación del termostato _________________ 15

1.3 ¡Atención! _________________________________ 15

2.1 Montaje de los soportes de pared _______________ 16

3.1 Medio ambiente y reciclaje ____________________ 17

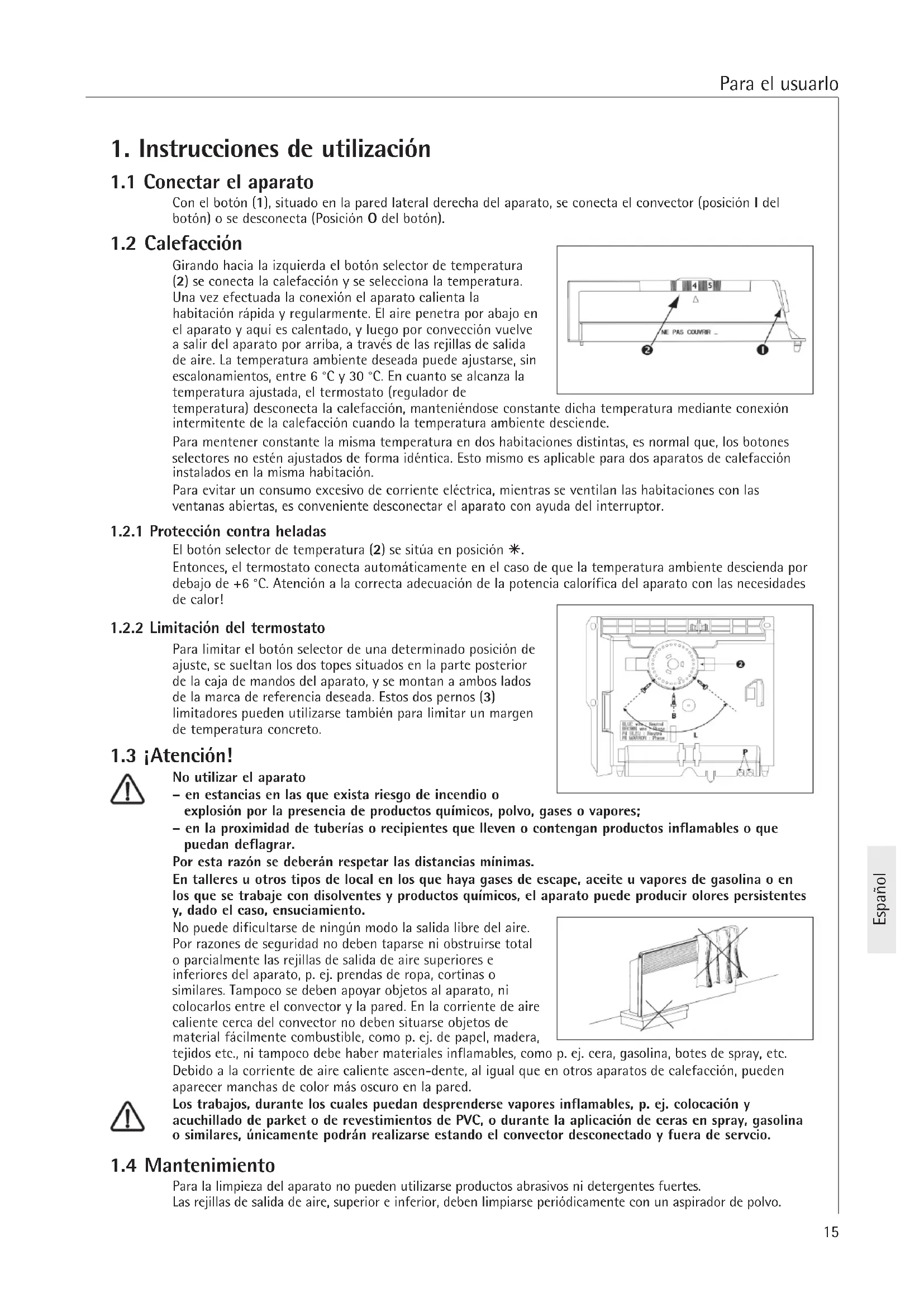

1. Instrucciones de utilización

1.1 Conectar el aparato

Con el botón (1), situado en la pared lateral derecha del aparato, se conecta el convector (posición I del botón) o se desconecta (Posición O del botón).

Girando hacia la izquierda el botón selector de temperatura (2) se conecta la calefacción y se selecciona la temperatura. Una vez efectuada la conexión el aparato calienta la habitación rápida y regularmente. El aire penetra por abajo en el aparato y aquí es calentado, y luego por convección vuelve a salir del aparato por arriba, a través de las rejillas de salida de aire. La temperatura ambiente deseada puede ajustarse, sin escalonamientos, entre 6 °C y 30 °C. En cuanto se alcanza la temperatura ajustada, el termostato (regulador de temperatura) desconecta la calefacción, manteniéndose constante dicha temperatura mediante conexión intermitente de la calefacción cuando la temperatura ambiente desciende. Para mentener constante la misma temperatura en dos habitaciones distintas, es normal que, los botones selectores no estén ajustados de forma idéntica. Esto mismo es aplicable para dos aparatos de calefacción instalados en la misma habitación. Para evitar un consumo excesivo de corriente eléctrica, mientras se ventilan las habitaciones con las ventanas abiertas, es conveniente desconectar el aparato con ayuda del interruptor.

1.2.1 Protección contra heladas

El botón selector de temperatura (2) se sitúa en posición á. Entonces, el termostato conecta automáticamente en el caso de que la temperatura ambiente descienda por debajo de +6 °C. Atención a la correcta adecuación de la potencia calorífica del aparato con las necesidades de calor!

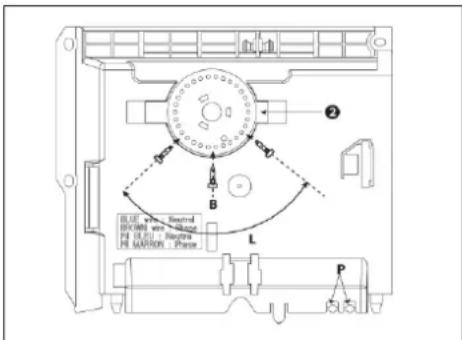

1.2.2 Limitación del termostato

Para limitar el botón selector de una determinado posición de ajuste, se sueltan los dos topes situados en la parte posterior de la caja de mandos del aparato, y se montan a ambos lados de la marca de referencia deseada. Estos dos pernos (3) limitadores pueden utilizarse también para limitar un margen de temperatura concreto.

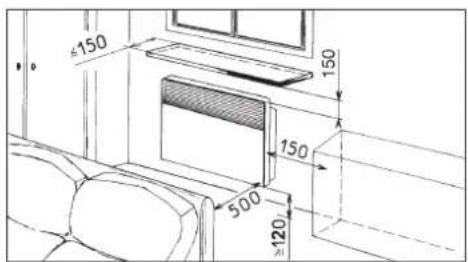

No utilizar el aparato – en estancias en las que exista riesgo de incendio o explosión por la presencia de productos químicos, polvo, gases o vapores; – en la proximidad de tuberías o recipientes que lleven o contengan productos inflamables o que puedan deflagrar. Por esta razón se deberán respetar las distancias mínimas. En talleres u otros tipos de local en los que haya gases de escape, aceite u vapores de gasolina o en los que se trabaje con disolventes y productos químicos, el aparato puede producir olores persistentes y, dado el caso, ensuciamiento. No puede dificultarse de ningún modo la salida libre del aire. Por razones de seguridad no deben taparse ni obstruirse total o parcialmente las rejillas de salida de aire superiores e inferiores del aparato, p. ej. prendas de ropa, cortinas o similares. Tampoco se deben apoyar objetos al aparato, ni colocarlos entre el convector y la pared. En la corriente de aire caliente cerca del convector no deben situarse objetos de material fácilmente combustible, como p. ej. de papel, madera, tejidos etc., ni tampoco debe haber materiales inflamables, como p. ej. cera, gasolina, botes de spray, etc. Debido a la corriente de aire caliente ascen-dente, al igual que en otros aparatos de calefacción, pueden aparecer manchas de color más oscuro en la pared. Los trabajos, durante los cuales puedan desprenderse vapores inflamables, p. ej. colocación y acuchillado de parket o de revestimientos de PVC, o durante la aplicación de ceras en spray, gasolina o similares, únicamente podrán realizarse estando el convector desconectado y fuera de servcio.

Para la limpieza del aparato no pueden utilizarse productos abrasivos ni detergentes fuertes. Las rejillas de salida de aire, superior e inferior, deben limpiarse periódicamente con un aspirador de polvo.16

2. Instrucciones de montaje

El montaje y la conexión de estos convectores AEG, tienen que ser efectuados por un técnico autorizado, respetando las indicaciones de estas instrucciones de montaje. Las instrucciones de montaje se entregan junto con el aparato, y deben ser guardadas cuidado-samente por el usuario. En caso de un cambio de propiedad del aparato, estas instrucciones de montaje y manejo deberán entregarse al nuevo propietario. Los convectores AEG son aparatos eléctricos de calefacción directa, que se fijan a la pared y que son especialmente apropiados para calentar recintos de superficie pequeña, como pueden ser p. ej. despacho, cocina, baño, etc. En la primera puesta en servicio del aparato pueden producirse olores por lo que hay que segurar una suficiente ventilación del lugar de emplazamiento. El convector se entrega completo, con cable de conexión y enchufes. (Excepto: WKL502 C hasta WKL3002 C) El aparato de calefacción no puede situarse directamente debajo de una caja de enchufes de pared.

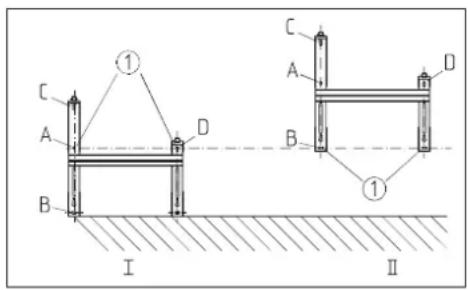

2.1 Montaje de los soportes de pared

El soporte de pared está orientado al punto medio (Ver figura y la tabla anterior). Esta soporte puede servir como marca para la sujeción, garantizando al mismo tiempo la distancia necesaria sobre el suelo. Emplazar el bastidor del aparato sobre el suelo y marcar los orificios inferiores de taladro (j) que se corresponden con los orificios A y D ( I ). Tipo WKL WKL WKL WKL WKL WKL WKL

Potencia de conexión W 500 750 1000 1500 2000 2500 3000 Anchura mm 370 370 445 590 740 890 1036 Altura mm 450 450 450 450 450 450 450 Profundidad mm 78 78 78 78 78 78 78 con soporte mural 100 100 100 100 100 100 100 Medida A 121 121 195 343 491 639 790 Peso kg 4,1 4,1 4,7 6,1 7,4 8,1 10,0 A continuación se levanta el soporte de pared, de manera que los taladros B en el soporte de pared coincidan exactamente con los puntos antes marcados (j). Ahora se pueden marcar, a través de los orificios C y D, en el soporte de pared los dos orificios superiores para la sujeción a la pared ( II ). A continuación taladrar los orificios, colocar los ramplus correspondientes y atornillar el soporte de pared con 4 tornillos.

2.2 Fijación del convector

El convector mediante sus soportes colocados en el lateral del aparato, se fija simultáneamente sobre las cuatro bridas soporte de pared y presionando hacia abajo queda fijado. A continuación los pernios de cierre (4) del soporte de pared se giran en el sentido de las agujas del reloj hasta el tope y de este modo queda totalmente bloqueada la fijación. Para soltar el convector hay que realizar la maniobra descrita anteriormente en orden inverso. Para el técnico17 Español Para el técnico

2.3 Conexión eléctrica

El aparato está fabricado para corriente alterna 230 V. Por favor observe las normas de conexión, las normas y reglamentaciones de la compañia de suministro eléctrico y la placa de caracteristicas. ¡Seguridad eléctrica! Los convectores tienen la clase de protección II ( ) y la protección contra salpicaduras de agua ( IP24). ¡Atención a la placa de características! La tensión que figura en la placa de características tiene que coincidir con la tensión de red. Elegir una sección adecuada para los conductores. La toma de corriente, deberá instalarse a una distancia lateral de 10 cm como mínimo del aparato una caja de enchufes para aparatos para conexión fija. La instalación eléctrica fija ha de equiparse con un mecanismo interruptor omnipolar que tenga un intervalo de apertura de 3 mm como mínimo. Si la línea de conexión del aparato ha sufrido daños visibles, hágala reemplazar por el fabricante, por su servicio posventa o por un técnico cualificado para evitar riesgos. En general tendrá validez lo siguiente: Al instalar el aparato de calefacción en baños o duchas, hay que tener muy en cuenta el margen de protección según VDE 0100/DIN 57 100, parte 701, de acuerdo con las indicaciones que figuran en la placa de características del aparato. Dispositivos de seguridad Los convectores están provistos de un regulador de temperatura de seguridad (STB) que desconecta la calefacción en caso de peligro. Si la protección contra sobretemperatura se ha activado y ha desconectado el aparato, hay que eliminar la causa que ha provocado la desconexión (p. ej aberturas de salida de aire obstruidas). Transcurrido un tiempo de enfriamiento de algunos minutos, el aparato vuelve a ponerse en funcionamiento. Si al ponerse otra vez en servicio el aparato se vuelve a activar el dispositivo de protección contra sobretemperatura, hay que avisar al Servicio de Atención al Cliente autorizado para que repare la avería. ¡Atención! Respetar las distancias de seguridad en mm.

Respecto a la garantía, consulte por favor los términos y condiciones de suministro vigentes en su país. La instalación, conexión eléctrica y primera puesta en marcha de este aparato son tarea exclusiva de un instalador cualificado. La empresa no se responsabilizará por el fallo eventual de un producto si éste se ha instalado sin atender las instrucciones del fabricante.

3.1 Medio ambiente y reciclaje

Ayúdenos a proteger el medio ambiente eliminando el embalaje con arreglo a la legislación nacional sobre tratamiento de residuos.18
