NÁVOD K OBSLUZE WKL 1502 AEG

1.3 Bezpeènostní pøedpisy _____________________ 18

1.4 Údrba ____________________________________ 182. Pokyny k montái ___________________________ 192.1 Montá dráku na stìnu ____________________ 192.2 Upevnìní konvektoru _______________________ 192.3 Elektrické pøipojení _________________________ 20

3. Záruèní podmínky ___________________________ 20

3.1 ivotní prostøedí a recyklace ________________ 20

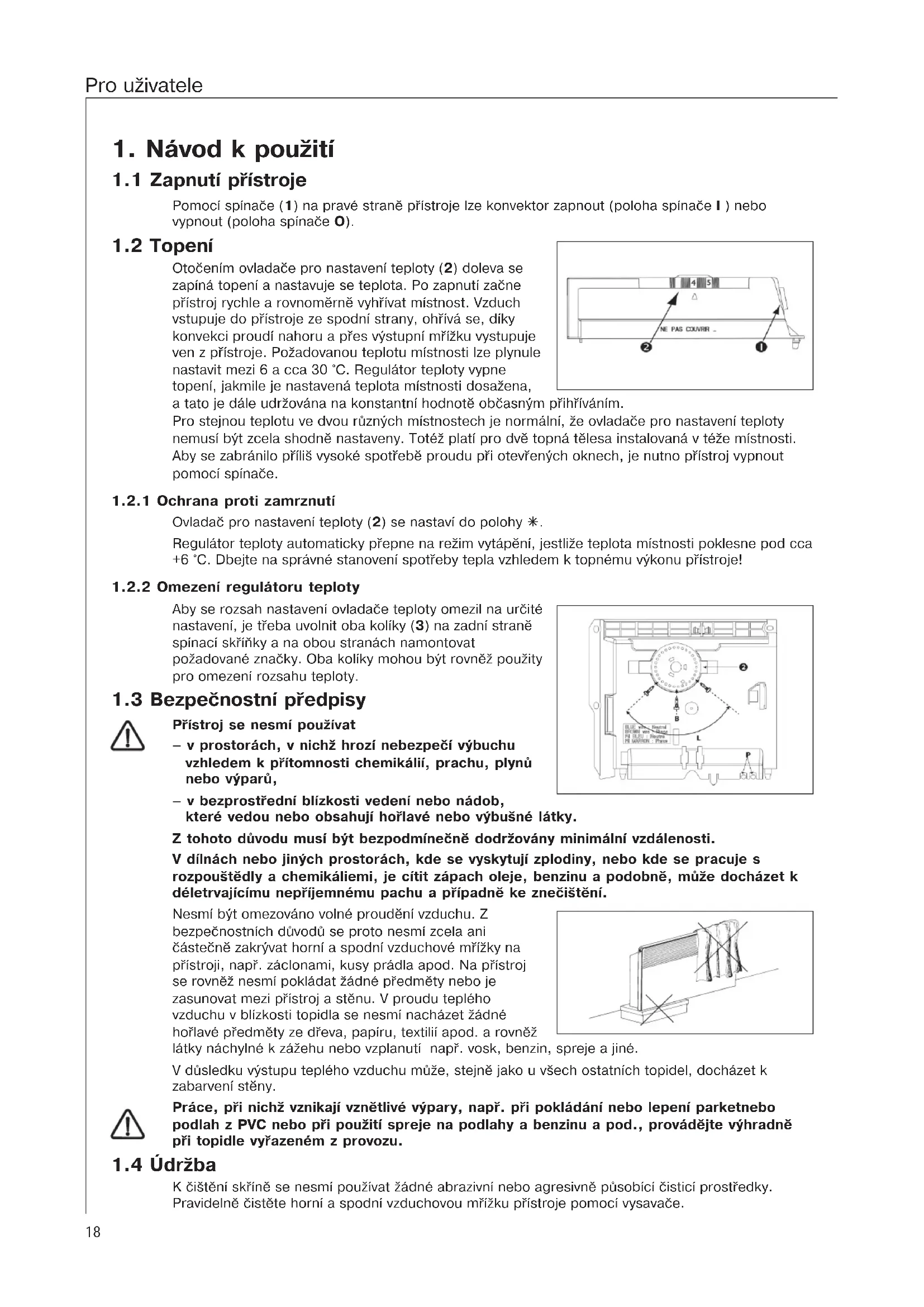

1.1 Zapnutí pøístroje

Pomocí spínaèe (1) na pravé stranì pøístroje lze konvektor zapnout (poloha spínaèe I ) nebo vypnout (poloha spínaèe O).

Otoèením ovladaèe pro nastavení teploty (2) doleva sezapíná topení a nastavuje se teplota. Po zapnutí zaènepøístroj rychle a rovnomìrnì vyhøívat místnost. Vzduchvstupuje do pøístroje ze spodní strany, ohøívá se, díkykonvekci proudí nahoru a pøes výstupní møíku vystupujeven z pøístroje. Poadovanou teplotu místnosti lze plynulenastavit mezi 6a cca 30°C. Regulátor teploty vypnetopení, jakmile je nastavená teplota místnosti dosaena,a tato je dále udrována na konstantní hodnotì obèasným pøihøíváním.Pro stejnou teplotu ve dvou rùzných místnostech je normální, e ovladaèe pro nastavení teplotynemusí být zcela shodnì nastaveny. Toté platí pro dvì topná tìlesa instalovaná v tée místnosti.Aby se zabránilo pøíli vysoké spotøebì proudu pøi otevøených oknech, je nutno pøístroj vypnoutpomocí spínaèe.

1.2.1 Ochrana proti zamrznutí

Ovladaè pro nastavení teploty (2) se nastaví do polohy á. Regulátor teploty automaticky pøepne na reim vytápìní, jestlie teplota místnosti poklesne pod cca +6°C. Dbejte na správné stanovení spotøeby tepla vzhledem k topnému výkonu pøístroje!

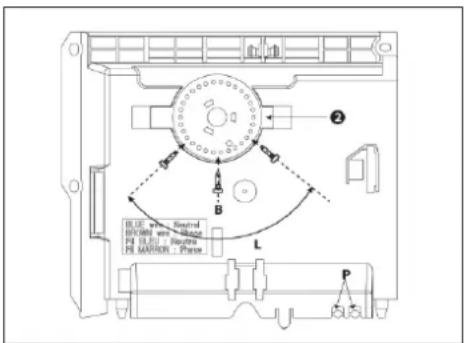

1.2.2 Omezení regulátoru teploty

Aby se rozsah nastavení ovladaèe teploty omezil na urèiténastavení, je tøeba uvolnit oba kolíky (3) na zadní stranìspínací skøíòky a na obou stranách namontovatpoadované znaèky. Oba kolíky mohou být rovnì pouitypro omezení rozsahu teploty.

1.3 Bezpeènostní pøedpisy

Pøístroj se nesmí pouívat v prostorách, v nich hrozí nebezpeèí výbuchuvzhledem k pøítomnosti chemikálií, prachu, plynùnebo výparù, v bezprostøední blízkosti vedení nebo nádob,které vedou nebo obsahují hoølavé nebo výbuné látky.Z tohoto dùvodu musí být bezpodmíneènì dodrovány minimální vzdálenosti.V dílnách nebo jiných prostorách, kde se vyskytují zplodiny, nebo kde se pracuje srozpoutìdly a chemikáliemi, je cítit zápach oleje, benzinu a podobnì, mùe docházet kdéletrvajícímu nepøíjemnému pachu a pøípadnì ke zneèitìní.Nesmí být omezováno volné proudìní vzduchu. Zbezpeènostních dùvodù se proto nesmí zcela anièásteènì zakrývat horní a spodní vzduchové møíky napøístroji, napø. záclonami, kusy prádla apod. Na pøístrojse rovnì nesmí pokládat ádné pøedmìty nebo jezasunovat mezi pøístroj a stìnu. V proudu tepléhovzduchu v blízkosti topidla se nesmí nacházet ádnéhoølavé pøedmìty ze døeva, papíru, textilií apod. a rovnìlátky náchylné k záehu nebo vzplanutí napø. vosk, benzin, spreje a jiné. V dùsledku výstupu teplého vzduchu mùe, stejnì jako u vech ostatních topidel, docházet k zabarvení stìny.Práce, pøi nich vznikají vznìtlivé výpary, napø. pøi pokládání nebo lepení parketnebopodlah z PVC nebo pøi pouití spreje na podlahy a benzinu a pod., provádìjte výhradnìpøi topidle vyøazeném z provozu.

K èitìní skøínì se nesmí pouívat ádné abrazivní nebo agresivnì pùsobící èisticí prostøedky. Pravidelnì èistìte horní a spodní vzduchovou møíku pøístroje pomocí vysavaèe. Pro uivatele19 Èesky

Montá a pøipojení konvektorù AEG musí provádìt odborník, a to pøi dodrení tìchto pokynù kmontái.Pokyny k montái patøí k pøístroji a je tøeba, aby je majitel pøístroje peèlivì uchovával. V pøípadìzmìny majitele je tøeba je pøedat následujícímu majiteli.Konvektory AEG jsou elektrické pøímotopné pøístroje, které se upevòují na stìnu a jsou vhodnézejména pro vytápìní meních prostor, napø. pracovny, kuchynì, koupelny, umývárny apod.Pøi prvním uvedení pøístroje do provozu dochází k výskyt zápachu, take je nutno zajistitdostateèné vìtrání prostoru (napø. pøestavení oken do vyklopené polohy).Konvektor je dodáván jako kompletní jednotka s pøívodním kabelem a vidlicí. (Výjimka: WKL502 C aWKL3002 C)Topidlo nesmí být instalováno a nesmí se pouívat bezprostøednì pod síovou zásuvkou!

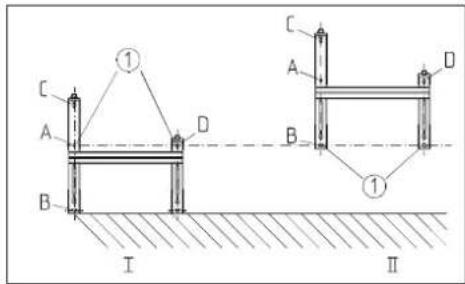

2.1 Montá dráku na stìnu

Drák na stìnu je orientován na støed (viz obrázek anásledující tabulku).Mùe sám slouit jako ablona pro upevnìní a pøitomzajiovat potøebnou vzdálenost od podlahy.Drák na stìnu postavte na podlahu a oznaète polohuspodních otvorù ( j), které odpovídají otvorùm A a D, na( I ).Typ WKL WKL WKL WKL WKL WKL WKL502 752 1002 1502 2002 2502 3002Pøíkon W 500 750 1000 1500 2000 2500 3000íøka mm 370 370 445 590 740 890 1036Výka mm 450 450 450 450 450 450 450 Hloubka mm 78 78 78 78 78 78 78 s drákem na stìnu 100 100 100 100 100 100 100 Rozmìr A 121 121 195 343 491 639 790 Hmotnost kg 4,1 4,1 4,7 6,1 7,4 8,1 10,0 Poté nadzvednìte drák na stìnu nahoru, a to tak,aby otvory B v dráku na stìnu byly v zákrytu s právìvyznaèenými body (j). Nyní mùete pomocí otvorù C a D v dráku na stìnu oznaèit oba horní otvory pro upevnìní na stìnu ( II ).Poté vyvrtejte otvory, vlote hmodinky a upevnìtedrák na stìnu pomocí 4 roubù.

2.2 Upevnìní konvektoru

Konvektor je tøeba upevòovacími drákami na zadnístranì pøístroje souèasnì zavìsit na 4 závìsy na drákuna stìnu a zatlaèit dolù do aretované polohy. Poté jetøeba fixaèní roub (4) upevnìní na stìnu ve smìruhodinových ruèièek dotáhnout a na doraz a tímupevnìní zajistit.Pøi uvolnìní konvektoru je tøeba shora uvedené úkonyprovést v obráceném poøadí. Pro odborníky20

2.3 Elektrické pøipojení

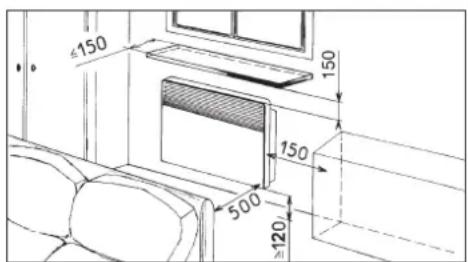

Pøístroj je urèen pro støídavý proud 230 V. Dodrujte ustanovení VDE 0100, pøedpisy vaeho dodavatele elektrické energie a pokyny na výrobním títku. Elektrická bezpeènost! Konvektory spadají pod tøídu ochrany II ( ) a ochrany proti støíkající vodì ( IP24). Dbejte na údaje na výrobním títku! Uvedené napìtí musí souhlasit s napìtím sítì. Pouijte dostateèný prùøez pøívodních vodièù. Pro pøipojení je tøeba ve vzdálenosti nejménì 10 cm od topidla nainstalovat zásuvku nebo krabici pro pevné pøipojení pøístroje. Pevnì instalované elektrické vedení musí být podle pøedpisù zøizovatele vybaveno vepólovým spínacím zaøízením, které má rozevøení kontaktù alespoò 3 mm. Je-li pøívodní kabel pøístroje viditelnì pokozen, je nutné nechat kabel vymìnit výrobcem, servisem výrobce nebo kvalifikovaným odborníkem azabránit tak moným nebezpeèím. Obecnì platí: Pøi instalaci topidla v prostorách s vanou nebo sprchou je tøeba dodret stupeò ochrany podle VDE0100/DIN 57 100, èást 701 v souladu s údaji na výrobním títku. Bezpeènostní prvky Konvektory jsou vybaveny bezpeènostním omezovaèem teploty (STB), který pøi nebezpeèí vypne topení. V pøípadì, e dolo k vypnutí pùsobením tepelné ochrany, je nutno odstranit pøíèinu (napø.zakrytý výstupní otvor). Po nìkolika minutách chlazování se pøístroj opìt uvede do provozu. Jestlie pøi následujícím uvedení do provozu tepelná ochrana opìt pøístroj vypne, je tøeba se obrátit na autorizovaný servis, aby poruchu odstranil. Pozor! Dodrujte bezpeènostní vzdálenosti (mm) podle následujícího obrázku.

Uplatòování nároku na poskytnutí záruky je moné pouze vzemi, kde byl pøístroj zakoupen. Obrate se prosím na pøísluné zastoupení firmy AEG nebo na dovozce. Montá (elektrickou instalaci), první uvedení do provozu a údrbu tohoto pøístroje smí provádìt pouze odborník, který se pøi tom bude øídit tímto návodem. Výrobce neruèí za pøístroje pokozené vlivem nedodrení pokynù pro montá a provoz uvedených vpøísluném montáním a provozním návodu.

3.1 ivotní prostøedí a recyklace

ádáme Vás, abyste nám byli nápomocni pøi ochranì ivotního prostøedí. Proto odstraòte obal vsouladu splatnými pøedpisy pro zpracování odpadu. Pro odborníky21
