GEBRUIKSAANWIJZING VLSVN511 PANASONIC

Bedieningsinstructies

Video-intercomsystem

Model VL-SVN511-serie

Bedankt dat u hebt gekozen voor een product van Panasonic.

Lees deze handleiding goed door voordat u het product gebruikt. Bewaar de handleiding voor later.

Dit systeme is een hulpsystem, het is Niet bedoeld om volledige bescherming te bieden gegen diefstal. Panasonic wordt nicht verantwoordelijk gesteld in het geval dat diefstal plaatsvindt verwijl het systeme actief is.

De Installatiehandleiding worden apart geleverd.

1. Inleiding

Inleiding

1.1 Model 3
1.2 Accessoires 3
1.3 Aanvullende/vervangende accessoires 3
1.4 Algemene informatie 4
1.5 Symbolen, weergaven en stijlen 5
1.6 Handelsmerken en gedeponeerde merken 5

2. Belangrijke informatie

Belangrijke informatie

2.1 Voor uw veiligheid 6
2.2 Belangrijke veiligheidsinstrumentes 6
2.3 Veiligheidswaarschuwingen 6
2.4 Voor de beste prestaties 7
2.5 Andere belangrijke informatie 7

3. Voorbereiding

Voorbereiding

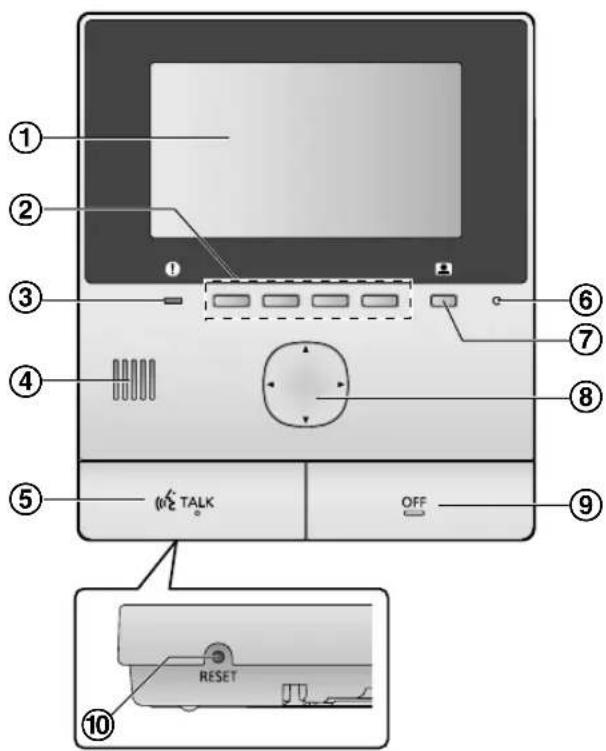

3.1 Bediening 9

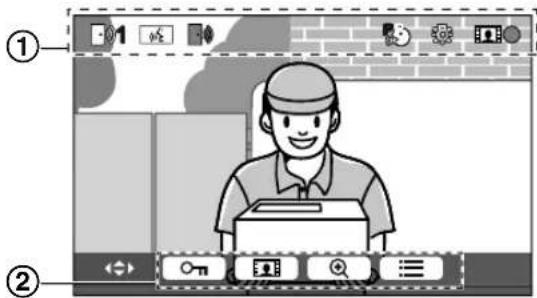

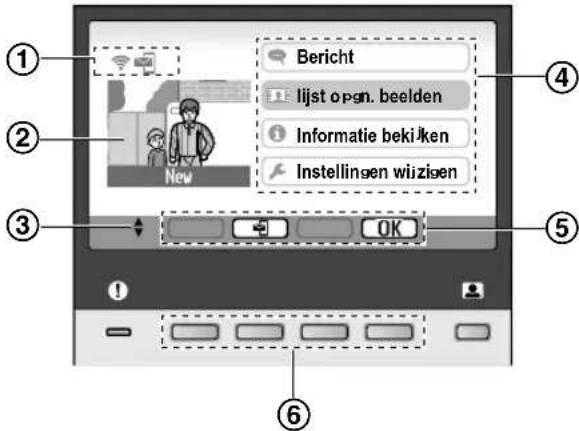

3.2 Het display bedienen 10
3.3 De taal en de datum en tijd instellen 11
3.4 Installingen breedbeeld/zoom en zoompositie 11

4. Speken en monitoring

Spreken en monitoring

4.1 Oproepen van de deurtelefoon beantwoorden 13
4.2 De buitenomgeving monitoren met de deurtelefoon 13

5. Opnemen en afspelen

Opnemen en aftspelen

5.1 Beelden van de deurtelefoon opnemen 14
5.2 Ogenomen beelden afspelen 14

6. Elektrische sloten en andere apparaten gebruiken

Elektrische sloten en andere apparaten gebruiken

6.1 Elektrische sloten gebruiken 16
6.2 Sensoren gebruiken 16
6.3 Integratie met Panasonic PBX 16

7. Extra functies

Extra functions

7.1 In- en uitzoomen (breedbeeld/zoom, verschuiving/ Kanteling) 18
7.2 Beeld- en geluidsinstellungen voor oproepen en monitoring 18
7.3 Instellingen voor het belsignaal 18
7.4 Lijst met functie-installingen 19

8. Wi-Fi, mobiele apparaten en e-mail

Wi-Fi, mobiele apparaten en c-mail

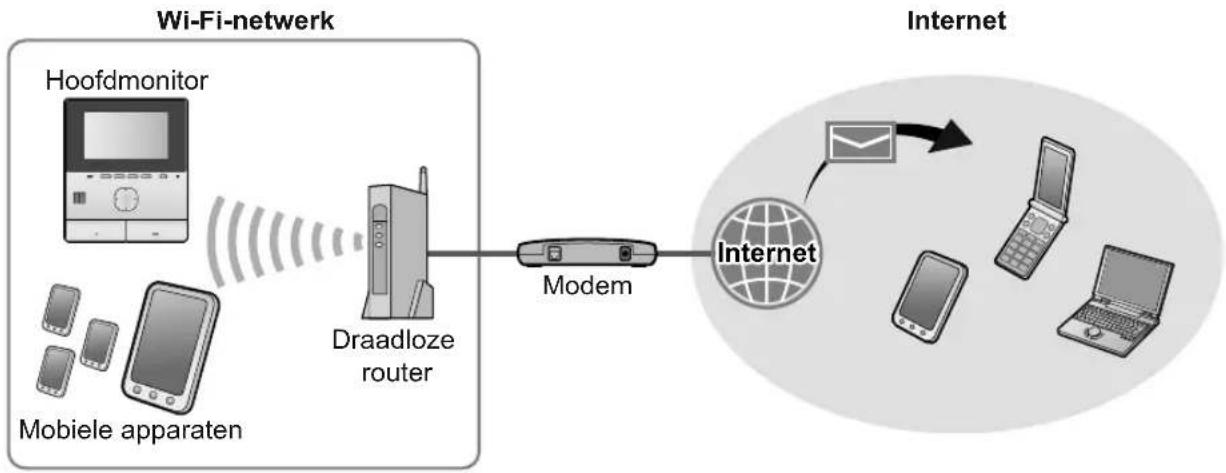

8.1 Netwerkverbindungen 22

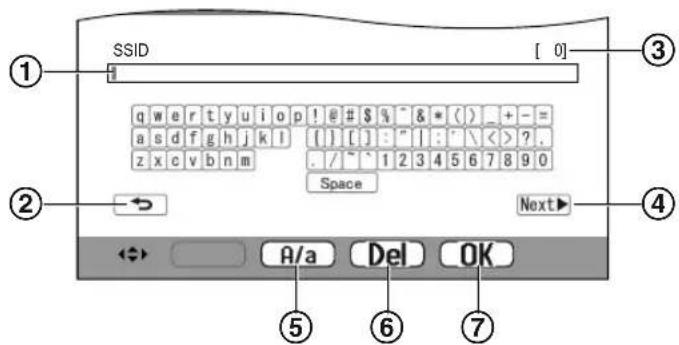

8.2 Tekst invoeren 22
8.3 Verbinding makes met een Wi-Fi-network 22
8.4 Mobiele apparaten gebruiken 23
8.5 E-mailfuncties gebruiken 24

9. Algemene informatatie

*1 De productnaam die in deze handleiding worden gebruikt.

• In deze handleiding worden het achtervoegsel van elk modelnummer (bijvoorbeeld "EX" in "VL-SVN511EX") weggelaten tenzij het noodzakelijk is.
• Wonneer de achtervoegels worden gebruikt voor het beschrijven van modellen (bijvoorbeeld "AZ-modellen"), verwijst het achtervoegsel waar alle modellen in de serie.

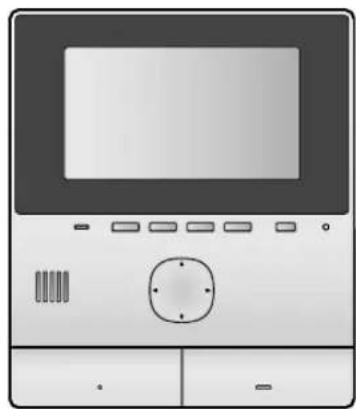

Afbeelding van product

VL-MVN511 VL-V555

• De afbeeldingen in de meegeleverde handleiding(en) könnenlicht awijken van het eigenlijke product.

Let op:

• Lees het labelchter op de hoofdmonitor voordat u dit product aansluit of gebruikt.

1.2 Accessoires

1.2.1 Meegeleverde accessoires

Opmerking:

• De accessoires voor installmentie van de hoofdmonitor en de deurtelefoon staan beschreven in de meegeleverde Installatiehandleiding.

1.3 Aanvullende/ervangende accessoires

Neem voor verkoopformatie contact op met uw dichtstbijzijnde Panasonic-leverancier.

Per november 2015

Accessoire Bestelnummer		Aantal apparaten dat kan worden aangesloten

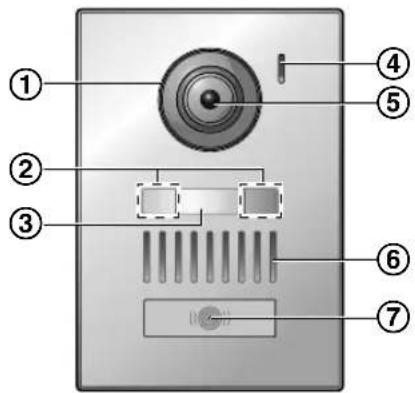

Deurstation VL-V555 (oppervlakbevestiging) (wordt "deurtelefoon" genoemd in dit document)	VL-V554*1 (oppervlakbevestiging)	Max. 2, inclusief meegeleverde ap- paraten
	VL-V554U*1 (verzonken bevestiging)
	VL-V566*3,4(oppervlakbevestiging)
	VL-V522L*3,4 (oppervlakbevestiging)
Lobbystation*2 VL-V590	*3, *4 (voor appartementsgebouwen)

1 Alleen EX- en AZ-modelen
2 Raadpleeg voor gebruik in een hal de Installatiehandleiding voor meer informatie.
3 Alleen AZ-modelen
4 De specificaties voor de VL-V566, VL-V522L en VL-V590 verschillen van de specificaties voor de geleverde deurtelefoon. De functies die in deze handleiding worden aangeduid als beschikbaar voor de deurtelefoon, zich over het algemeen beschikbaar

1. Inleiding

voer de geleverde deurtelefoon (VL-V566, VL-V522L en VL-V590). De volgende functies zich erchter nicht beschikkaar voor de VL-V566, VL-V522L en VL-V590.

• VL-V590: De buitenomgeving monitoren met de deurtelefoon (pagina 13)
• VL-V566/VL-V590: Verlichtingsinstellingen voor de LED-lampjes van de deurtelefoon (pagina 18)
• VL-V566/VL-V590: Instellingen voor gegenlichtcompensatie van de deurtelefoon (pagina 18)
• VL-V566/VL-V522L/VL-V590: Instellingen voor breedbeeld/zoom en zoompositie (pagea 11)

1.3.1 Compatiblele Panasonic PBX-systemen (alleen AZ-modellen)

Deze eenheid kan worden gezruikt met Panasonic PBX-systemen (pagina 16). Raadpleeg uw leverancier voor meer informatie.

Compatible Panasonic PBX-systemen*1

-KX-TDA30/TDA100/TDA100D/TDA200/TDA600-serie
-KX-TDE100/TDE200/TDE600-serie
-KX-NS300/NS500/NS700/NS1000-serie
-KX-NSX1000/NSX2000-serie

*1 Per november 2015.

1.4 Algemene informatie

• Neem bij problemen in eerste instantie contact op met de leverancier van uw apparatuur.

Voor Europa

Conformiteitsverklaring:

• Panasonic System Networks Co., Ltd. verkaart dat deze apparatuur (VL-SVN511EX/VL-SVN511FX) voldoet aan de van toepassing zichnde vereisten en andere relevante voorwaarden van Richtlijn 1999/5/EG voor radioapparatuur en telecommunicatie-eindapparatuur (R&TTE).

De conformiteitsverklaring voor de relevante Panasonic-producten die in deze handleiding worden beschreiben, kan worden gedownload op:

http://www.ptc.panasonic.eu

Neem contact op met een erkende vertegenwoordiger:

Informatie over ecologisch ontwerp

Informatie over ecologisch ontwerp onder EU-verordening (EG) nr. 1275/2008, gewijzigd door (EU) verordening nr. 801/2013.

Vanaf 1 januari 2015.

Gaaar: www.ptc.panasonic.eu

Klik op [Downloads]

Energiegerelateerde productinformatie (openbaar)

Stroomverbruik bij netwerkgebonden stand-by en richtlijnen worden op bovenstaande website vermeld.

1.5 Symbolen, weergaven en stijlen

In dit document worden de volgende symbolen, weergaven en stijlen gebruikt.

Item Weergave Voorbeeld
Tekst op het display van het product	Tekst worden met een special letter-type weergegeven, meestalussen aanhalingstkens	“Initièle instellenen”
Pictogrammen op het dis-play van het product	Zwart-witte illustratie van pictogram	©
Knuppen met opdruk Knopopdruk worden weergegeven,meestalussen dikke haken	【wTALK】
Softtoetsen (pagea 9) Zwart-witteillustratie van het pictogram van de softtoets	OK
Navigatietoets (pagea 9) Hiernaar worden verwezen met de naam of een zwart-witteillustratie	● "Gebruik de navigatietoets voor selectie van..."● "Druk op voor selectie van..."● "Selecteer..."
Tekst die worden weergege-ven door app op mobiel ap-paraat	Tekst staat:tussen haken [Registrareren]
Procedures Meestal in beknopte stijl geschreven.Het werkwoord kan zijn wegelaten.	Hoofdmenu → selecteer f→ OK(Betekent: Gebruik de navigatietoets in het hoofdmenu om f op het display te selecteren en druk verwolders op de softtoets onder het pictogram van de softtoets OK.)

1.6 Handelsmerken en gedeponeerde merken

• De software van dit product is deels gebaseerd op het werk van de Independent JPEG Group.
• Wi-Fi, WPA en WPA2 zijn gedeponeerde handelsmerken of handelsmerken van Wi-Fi Alliance.
• iPhone en iPad zijn handelsmerken van Apple Inc., die in de Verenigde Staten en andere landen zijn gedeponeerd.
• Android is een handelsmerk van Google Inc.
• Alle andere handelsmerken die hier worden genoemd zich eigendom van de desbetreffende eigenaren.

2.1 Voor uw veiligheid

Om ernstig letsel en gevaar voor uw leven/eigendommen te voorkomen要去 dit gedeelte goed nalezen voordat u het product in gebruik neemt. Zorg ervoor dat u het product correct en veilig kunt gebruiken.

WAARSCHUWING

Brand en elektrische schokken voorkomen

• Gebruik alleen de strooombron die op het product worden aangegeven. Als u Niet zeker weet welke spanning bij u thus Beschikbaar is, neemt u contact op met uw leverancier of het energiebedrijf.
• Gebruik alleen de meegeleverde voedingseenheid en wisselstroomkabel.
• Probeer dit product Niet uit elkaar te halen of te modifiereren. Neem voor reparatie contact op met een erkend servicecentrum.
• Raak de voedingseenheid en wisselstroomkabel nooit aan met natte handen.
• Raak de voedingseenheid en wisselstroomkabel Niet aan tijdens onweer.
• Gebruik het product (behalte de deurtelefoon) Niet opplaatsen die zichblootgesteld aan regen, vocht, stoom of vettige rook, of in een omgeving met veel stof.
• Voer geen handelingen uit die de voedingskabel konnen beschadigen (bewerken, ombuigen, uitrekken, samenbinden, ombuigen, beschadigen, wijzigen,blootstellen aan warmtebronnen of zware voorwerpenplaatsen op de voedingskabel). Gebruik van het product met een beschadigde voedingskabel kan een elektrische schok, kortsluiting of brand veroorzaken. Neem voor reparatie contact op met een erkend servicecentrum.
• Zorg ervoor dat u het stopcontact of de bedrading Niet overbelast. Overbelasting door een te groot aantal aansluitingen op een stopcontact kan warmteontwikkelingveroorzaken met möglichk brand tot geolg.
• Plaats geen metalen voorwerpen in het product. Mors geen vloeistoffen op het product (deurtelefoon uit gezonderd). Als metalen voorwerpen in het product komen of als het product nat worden, schakelt u de desbetreffende stroomgroep uit of trekt u de stekker van het product uit het stopcontact. Neemervolgens contact op met een erkend servicecentrum.
• Steek de stekker van de wisselstroomkabel volledig in het stopcontact. Als u dit Niet doet, kan dit leiden tot elektrische schokken en/of extreme但它 die brand kan voorzaken. Gebruik geen stekkers voor wisselstroomkabels of stopcontacten die beschadigd�n.
• Verwijder regelmatig stof enzovoort van de stekker van de wisselstroomkabel door deze uit het stopcontact te trekken enervoigens met een droge doeck te reinigen. Opgehoopt stof kan leiden tot opeenhoping van vocht en dergelijkweaardoor brand kan ontstaan.
• Schakel de desbeteffende stroomgroep uit of trek de stekker van het product uit het stopcontact als het product rook, een abnormale geur of een abnormaal geluid

produceert, of als het product is gevallen of fysiek is beschadigd. Deze omstandigheden konnen leiden tot brand of elektrische schokken. Controller of de rook gestopt is en neem contact op met een erkend servicecentrum.

• Als u het product uit het stopcontact wilt verwijderen,要去 de stekker van de wisselstroomkabel vasthouden en deze uit het stopcontact trekken. Trek Niet aan de wisselstroomkabel zich aangezien hierdoor de kabel kan worden beschadigd, wat brand, een elektrische schok of letsel kan veroorzaken.

Ongelukken voorkomen

• Gebruik dit product nicht in zorginstellungen wchner in denen instellingen worden aangegeven dat dit nicht is toegestaan. Ziekenhuizen en zorginstellenungen können apparatuur gebruiken die gevoelig is voor externe radiofrequente energia.
• Installeeer of gebruik dit product nicht in de buurt van automatische apparaten, zoals automatische deuren en brandalarmen. De door dit product uit gezonden radiogolven konnen storingen in dergelijkke apparatenveroorzaken waardoor ongelukken konnen gebeuren.
• Neem contact op met de fabrikanten van uw persoonlijke medische apparatuur, zoals pacemakers of gehoorapparaten, om te controlleren of die apparatuur voldoende is beschermd gegen externe radiofrequente energia. (Dit product werkt in het frequentiegebied:tussen 2,412 GHz en 2,472 GHz met een maximaal piekzendvermögen van 100mW .)

LET OP

Ongelukken, letsel en schade aan eigendommen voorkomen

• Gebruik dit product nicht in instabiele omgevingen of omgevingen die bloatstaan aan sterke trillingen. Hierdoor kan het product vallen, met schade aan het product of letsel tot gevolg.

2.2 Belangrijke veiligheidsinstructies

Volg bij gebruik van dit product altijd de veiligheidsvoorschriften ter voorkoming van brand, elektrische schokken of persoonlijk letsel.

1. Gebruik dit product Niet in de buurt van water (bijvoorbeeld in de buurt van een bad, wasbak, aanrecht, wasteil, vochtige kelder of zwembad).
2. Gebruik alleen de voedingseenheid en wisselstroomkabel die in deze handleiding worden beschreiben.

BEWAAR DEZE INSTRUCTIES

2.3 Veiligheidswaarschuwingen

• Met dit product kan gebruik worden gemaatk van een draadloos network om verschillende gegevens uit te wisselen:tussen apparaten (bijvoorbeeld pc's, mobiele

apparaten, enzovoort). Aangezien draadloze signalen nicht beperkt zijn tot het gebied waarin u het product gebruikt, en zichs door obstakels als muren gaan,+zijn de volgende voorzorgsmaatregelen vereist wanner u het product gebruikt wanner dit is verbonden met een draadloos netwerk.

Als u dit product gebrukt terwijl het verbinding met internet heeft, moet u passende veiligheidsmaatregelen treffen (zoals versleuteling) volgens de instructies die bij de draadloze router zijn geleverd. Afhankelijk van de specifications van de draadloze router+kennen de veiligheidsinstellungen ervan kwetsbaar zichoor kwaadaardige aanvallen.

Als u geen passende veiligheidsmaatregelen treft,kestu schade lijden door de volgende gebeurtenissen diewordenveroorzaakt doorkwaadwillende derden:

-Het onderscheppen van de inhoud van communicatie (zoals afbeeldingen, e-mailgegevens, id's, wachtwoorden, enzovoort)
Diefstal van gegevens
-Vervalsing van de inhoud van communicatie

• Configureer de draadloze router die uw mobiele apparaat verbindt met dit product, om versleuteling voor alle draadloze communicatie te gebruiken.
• Wanner u het productaat repareren, moet u belangrijke informatatie noteren die in het product is opgeslagen, aangezien deze informatatieijdens de reparatie kan worden gewist of gewijzigd.
• Communicatie kan worden verstoord, afhankelijk van netwerkomstandigheden en de kwaliteit van het draadloze signaal.
• Panasonic kan nicht aansprakelijk worden gesteld in het geval van materièle schade,veroorzaakt door gebrek aan passende veiligheidsmaatregelen of beveiligingsproblemen met betrekking tot draadloze netwerken.

2.4 Voor deBESTe prestaties

Locatie/storing vermijden

De hoofdmonitor maakt voor communicatie gebruik van radiogolven.

• Controller of alle mobiele apparaten binnen het bereik van de draadloze router়n wanner u het product met een draadloos network gekruikt.
• Plaats de hoofdmonitor buiten bereik van elektronische apparatuur, zoals televisietoestellen, radio's, computers, draadloze apparatuur en draadloze telefoons.
• Plaats de hoofdmonitoruitdebuurt vanradiozenders,zoals de externe antennes van basisstations voor mobiele telefoons.(Zet de hoofdmonitor bij voorkeur Niet bij een raam.)
• Het bereik en de spreakkwaliteit zijn afhankelijk van lokale omgevingsomstandigheden.

Omgeving

• Houd de eenheid (hoofdmonitor)uit de buurt van apparatuur die elektrische interferentie genereert, zoals tl-lampen en motoren.
• Stel het apparaat Niet bloot aan direct zonlicht.
• Houd het apparaatuit de buurt van warmtebronnen,zoals verwarmings-en kooktoestellen.Plaats het apparaat Niet in een kamer waar de temperatuur lager is dan 0^ of hoger dan 40^ .Plaats het apparaat ook Niet in vochtige kelders.
• Installee het apparaat Niet op locaties met plotselinge temperatuurwisselingen. Er zou zich condens+kennen vormen op het apparaat, met möglichke defecten tot gevolg.

• Obstakels können zorgen voor een zwak signaal, ruis, wegvallen van de verbinding, verwormd beeld en trage vernieuwing van het beeld. Obstakels zijn bijvoorbeeld:

• Metalen deuren of metalen jaloezieën.

• Isolatie met aluminiumfolie.
• Betonnen muren of muren met gegalvaniseerd metaaal.

• Gebruik van het mobiele apparaat of draadloze router in een ander gebouw of ander deel van hetuis, bijvoorbeeld op een andere verdieping dan die waarop de hoofdmonitor zich bevindt.

• Veel muren.

Ramen met dubbelglas.

• Sommige soorten hoortoestellen können storing ondervinden van de draadloze communicatie:tussen de hoofdmonitor en andere compatibile Panasonic-apparaten.
• Gebruik van het apparaat in de buurt van elektrische apparaten kan storing veroorzaken. Ga uit de buurt van het elektrische apparaat.
• In een omgeving met een sterk elektrisch veld kan het beeld of geluid van het apparaat worden gestoord.

2.5 Andere belangrijke informatie

• De stekker van de wisselstroomkabel is de hoofdaansluiting. Zorg ervoor dat er een gemakkelijk bereikbaar stopcontact in de buurt van het product aanwezig is.

Privacy en portretrecht

Houd bij de installment en het gebruik van de deurtelefoon rekening met de rechten en privacy van anderen.

• Onder privacy worden vaak verstaan dat mensen of groepen要去en+kennen voorkomen dat informatie over zichzelfbekend worden bij andere mensen dan de personen aanwie die mensen of groepen die informatie zelf zouden geven. Portretrecht is hetrecht van een persoon om te voorkomendat een afbeelding van zichzelf zomaar+zondertoestemming worden gezrukt.

Persoonlijke gegevens

Er worden persoonlijke gegevens (beeld en geluid van bezoekers en dergelijk) opgenomen in het interne geheugen van de hoofdmonitor. Panasonic is Niet aansprakelijk voor

onvoorziene schade die voortvloeit uit het bekend worden van de opgenomen informatie.

Disclaimer

Opgenomen gegevens können worden gewijzigd of verwijderd als gevolg van onjuiste bediening, bloatstelling aan staatische elektriciteit, ongelukken, storing, reparatie of andere handelingen. Panasonic is Niet aansprakelijk voor directe of indirecte schade die voortvloeituit verlies of aanpassing van opgenomen beelden.

Het product laten repareren

• Initialiseer de hoofdmonitor voordat u deze LAST repareren. Hierdoor worden alle informatie verwijderd die is opgeslagen in de hoofdmonitor.*1
• Als u het productaat repareren zonder dat het is geinitialiseerd, kan na reparatie blijken dat het geheugen van de hoofdmonitor (inclusief opgenomen geevens en installingen) is gewist of dat de fabrieksinstellungen zijn teruggezet.
• Als gebruik Niet möglichk is door een defect van de hoofdmonitor, informeer dan bij deplaats van aanschaf.

Het product weggooien, overdagen of terugsturen

• In dit product hunnen privégegevens of vertrouwelijkke gegevens zijn opgeslagen.

Ter bescherming van uw privacy raden wij u aan om alle gegevens (opnamen)uit het geheugen te wissen voordat u het product weggooit, overdraagt of terugstuurt.

Alle opgenomen beelden kuren in een keer worden gewist door de hoofdmonitor te initialiseren.*1

*1 Hoofdmonitor: voer "Fabrieksinstelling"uit in "Instellungen initiaiseren".(pagina 21)

Oude apparatuur weggooien (alleen voor Europese Unie en landen met recyclingsystemen)

Dit symbolism (1) op de produits, verpakkingen en/of begeleidende documenten betekent dat gebruikte elektrische en elektronische producten nicht met het algemene huishoudelijk afval gemengd mogen worden.

Voor een correcte verwerking, nuttige toepassing en recycling van oude producten要去en deze maar geschikte verzamelpunten worden gebracht in overeenstemming met uw nationale wetgeving.

Door deze producten correct af te voeren draagt u bij aan het beschermen van waardevolle middelen en depreventie van potentièle negatieve effecten op de gezondheid van de mens en op het milieu. Neem voor meer informatatie over het verzamelen en recyclen contact op met de gemeente waar in u bent gevestigd.

Voor een nicht-correcte verwijdering van dit afval konnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Informatie over de verwijdering in andere landen buiten de Europese Unie

Bovenstaand symbool (1) is alleen geldig in de Europese Unie. Als u dit product wilt afvoeren, neemt u contact op met uwplaatselijke autoriteiten of dealer en vraagt u informatie over de correcte wijze om deze producten af te voeren.

Overig

• Het is nicht togetestan om dit product uit elkaar te halen of te modificeren. Neem voor reparatie contact op met de leverancier bij wie u dit product hebt gekocht.
• Dit product kan nicht worden gebruikt zonder stroomtoevoer.
  Voor opgenomen beelden:

Het opgenomen beeld gaat möglichk verloren bij:
- verkeerd gebruik;
- elektrische schokken of radiostoring;
-uitval van de stroomvoorziening tijdens gebruik.

• Panasonic is nicht aansprakelijk voor schade als gevolg van externe factoren zoals een stroomstoring.
• Verwijder de hoofdmonitor en de deurtelefoon van de muur als u ze Niet meer gebruikt. Zo voorkomt u dat ze vallen. (Raadpleeg uw leverancier voor informatie over het verwijderen van het product.)

3.1 Bediening

3.1.1 Deurtelefoo

① Lensafdekking
② LED-lampjes

Gebruikt om het gezicht van de bezoeker of het gebied voor de deurtelefoon te verlichten, zDat het gezicht van de bezoeker zichtaar is in het donker.

③ Naamplaatje (meegeleverd accessoire)

④ Microfoon

⑤ Cameralens

⑥ Luidspreker

⑦ Belknap en indicator (rood)

Kan waar wens worden aangebracht bij installmentie van de deurtelefoon.
Het rode lampje brandt wanner het apparaat stroom krijgt.

Beeldkwaliteit van de deurtelefoon

De kwaliteit van beelden van de deurtelefoon kan wisselen, afhankelijk van de installationeomgeving, instellenen, verlichtingsomstandigheden, het tijdstip, enzovoort. Zie pagina 27 voor meer informatie.

3.1.2 Hoofdmonitor

① Display (pagina 10)
② Softtoetsen

Hiermee(Int) u items selecTeren die direct boven elke softtoets worden weergegeven.

Word in dit document aangegeven door het pictogram dat boven elke softtoets worden weergegeven (pagea 10).

③ Mendingsindicator (blauw)

Knippert wanner er een melding is (pagina 10). De indicator stopt met knipperen wanner het hoofdmenu wordt weergegeven.

Luidspreker

Gebrukt om items in het display te selecteren, instellenen aan te passen, enzovoort.

⑨ OFF knop（C）F

10 RESET knop

Als de hoofdmonitor Niet normal kan worden bediend, drukt u met een voorwerp met een scherpe punt op de knop [RESET] om de hoofdmonitor te resetten. (Dit verandert niets aan de opgenomen beelden en de geconfigureerde instelleningen.)

3.2 Het display bedienen

Hoofdmenu

Het hoofdmenu is het scherm dat wordt weergegeven wanner u op de softentoetsen, de navigatietoets of de uitknop drukt. (Het wordt alleen weergegeven als de datum- en tijdinstelleningen+zijn geconfigureerd. Zie pagina 11.)

① Statuspictogrammen (pagea 10)
② Opgenomenbeeld

"Nieuw" worden weergegeven wanner er{nieuwe (nog nicht aufgeseelde) beelden zich opgenomen.

③ Geeft de pijlen van de navigatietoets aan die beschikbaar zich op het huidige scherm.
④ Onderdelen van hoofdmenu
⑤ Pictogrammen voor softentoetsen

Geeft het item aan dat worden geseleerd wanner u op de softentoets direct onder elk pictogram drukt. De weergegeven pictogrammen verschillen, afhankelijk van het huidige scherm en de huidige bewerking.

⑥ Softtoetsen

Hiermee worden de items geseleerd die direct boven elke softentoets worden weergegeven.

Afbeeldingsweergaveschemr

① Statuspictogrammen (pagea 10)
② Pictogrammen voor softentoetsen (hierboven uitgelegd)

Onderdelen van hoofdmenu

Bericht

Hiermee geeft u meldingen weeR.

Dit item is alleen beschikbaar wonneer er neue meldingen beschikbaar+zijn.

Lijst opgn. beelden

Hiermee geeft u de lijst met opgenomen beelden wee (pagina 14).

• De meldingsindicator knippert wonneer er neue beelden zich opgenomen.

Informatiebekijken

Hiermee geeft u het overzicht van sensordetecties en Wi-Fi-informatie wee.

Instellingen wijzigen

Hiermee geeft u het instelmenu weeR (pagina 19).

Statuspictogrammen

*1 Alleen AZ-modelen

Hiermee worden de signalsterkte van het draadloze netwerk aangegeven.

Hiermee worden aangegeven dat de hoofdmonitor Niet is verbonden met het draadloze netwerk.

Hiermee worden aangegeven dat de functie voor e-mailmeldingen is ingeschakeld.

Hiermee worden aangegeven dat de functie voor e-mailmeldingen is uitgeschakeld.

Hiermee worden aangegeven welke deurtelefoon een oproep doet of hebft, of worden gemonitord. ("1" is het nummer van het apparaat in kwestie.)

Hiermee worden aangegeven dat er een oproep van de deurtelefoon is terwijl er een oproep.gaat maar of loopt met een ander apparaat of terwijl een ander apparaat worden gemonitord.

Hiermee worden aangegeven dat de hoofdmonitor een oproep hebft.

Hiermee worden aangegeven dat een gesprek worden gevoerd via de deurtelefoon en het PBX-toestel.

Hiermee worden aangegeven dat de hoofdmonitorbezig is met monitoring.

Hiermee worden aangegeven dat beelden worden opgenomen (pageina 14).

Hiermee worden aangegeven dat de LED-lamp-jes van de deurtelefoon branden (pageina 18).

Hiermee worden aangegeven dat de modus "Indrukken om te spreken" aan is (pageina 13).

3.3 De taal en de datum enarendinstellen

Wanner u de hoofdmonitor de eerste keer gebruikt, worden u gezvraagd de taal-, datum- enijdinstellungen voor het display te configureren.

• De meldingsindicator knippert wonneer deze instellenen nicht zich geconfigureerd.
• De taalinstelling is alleen beschikbaar voor EX- en FX-modellen.

1 Druk op de knop [OFF] om het display in te schakelen.
2 Gebruik de navigatietoets ( ) om de gewenste taal te selecteren.
3 Druk op de softentoets onder het pictogram voor de softentoets OK
4 Druk nogmaals op OK

5 Stel de datum en tijd in.

• Druk op de linker- of rechterkant van de navigatietoets ( ) om een item te selecteren (jaar, maand, dag, enzovoort).
• Druk op de boven- of onderkant van de navigatietoets ( ) om deinstelling te wijzigen.

6 Druk op OK wanneer u klaar bent.

Uhoorteentoonenhetdisplaygaatuit.

De taal en de datum enijd wijzigen

U kunt de taal-, datum- enijdinstallingen later wijzigen als u dat wilt. Gebruik de navigatietoets en OK in het hoofdmenu om maar "Installingen wijzigen" "Initièle installingen" te navigeren.

Opmerking:

Bij een stroomstoring is het möglichk dat de ingestelde datum enijd verloren gaan. Configureer de instelleningen in dit geval opnieuw.
- Deijd kan na verloop vanijd gaan afwijken (ongeveer 60 seconden per maand).

3.4 Installingen breedbeeld/zoom en zoompositie

U kurz configureren hoe het beeld van de deurtelefoon in eerste instantie wordt weergegeven op de hoofdmonitor. Het beeld kan in breedbeeld- of in zoommodus worden weergegeven. U kurz verschillende instellingen kiezen voor wanner bezoekers u oproepen, en voor monitoring.

Breedbeeldmodus (standaardinstelling)

Het beeld worden nicht ingezoomod. Het volledige camerabeeld worden weergegeven.

Zoommodus

Het beeld wordt ingezoomd.
Het beeld wordt twee keer groter weergegeven dan in de breedbeeldweergave.

Opmerking:

• Voor de zoomfunctie worden gebruikgemaakt van een digitale zoom. De beeldkwaliteit van ingezoomde beelden is waarom lager dan die van beelden in de breedbeeldweergave.
• U kurz schakelen:tussen de breedbeeld-en zoommodus en de zoompositie aanpassen tijdens monitoring of tijdens een gesprek.Zie pagina 18.

Breedbeeld- of zoommodus selecteren

1.Hoofdmenu selecteer OK
2. Selecteer "Initièleinstallingen" OK
3. Selecteer "Installingen groothoek/zoom" OK

• Als er meerdere deurtelefoons zijn, selecteert u de deurtelefoon die u wilt configureren OK.

• Selecteer de gewenste instelling OK

• "Wonneer bezeekers komen": uw instelleningen worden gezruikt wonneer u een oproep van bezeekers aanneemt.
  -Tijdens monitoring": uw instelleningen worden gebruikt tijdens monitoring.

• Selecteer de gewenste weergavemodus OK
  Uhoorteentoonendinstallingenwordengewijzigd.
  6.Druk op【OFF】.

Opmerking:

• Als u "Zoom" selecteert,要去 de zoompositie aanpassen, zodat de mensen of voorwerpen die u wilt zich midden in het scherm staan.
• Wanner beelden worden opgenomen in de zoommodus, worden alleen het ingezoomde gebied opgenomen.

De zoompositie selecteren (verschuiven/kantelen)

U kunt voor ingezoomde beelden selecteren welk gebied van het beeld worden weergegeven.

1.Hoofdmenu selecteer OK
2. Selecteer "Initièleinstallingen" OK
3. Selecteer "Instellingen zoompositie" OK

• Als er meerdere deurtelefoons zijn, selecteert u de deurtelefoon die u wilt configureren → OK.
• Er worden een ingezoomd beeld van de deurtelefoon weergegeven.

3. Voorbereidings

1. Selecteer de gewenste zoompositie OK

2. U hoor een toon, de instelleningen worden gewijzigd en het display wordenuitgeschakeld.

Opmerking:

• Als u langer dan 90 seconden geen bewerking uitvoert tijdens het wijzigen van deze instelling, worden de instelling geannuleerd en gaat het scherm uit.

4.1 Oproepen van de deurtelefoon beantwoorden

Wonneer u een oproep van een deurtelefoon krijgt, gaat de hoofdmonitor over en LAST het beeld van de deurtelefoon zien.

De oproep beantwoorden

Druk op【TALK】.

• U moet binnen ongeveer 50~cm van de microfoon spreken.
• Praat Niet door elkaar heb. Als u en de bezoeker tegelijk spreken, hoogt u elkaar Niet.
• U kunt maximaal ongeveer 90 seconden spreken.

De oproep beeindigen

Druk op [OFF].

Opmerking:

• Het display gaat uit als u de oproep nicht binnen ongeveer 30 seconden beantwoordt.
• De weergegeven beelden worden automatisch opgenomen op de hoofdmonitor (pageina 14).

Beschikbare functies tijdens inkomende oproepen

Monitoringfunctie (pagea 13)

Beschikbare functies tijdens spreken

• Instellungen voor breedbeeld/zoom aanpassen en verschuiven/kantelen aanpassen (pagina 18)
• De bedieningshandleiding in- of uitschakelen (pagina 18)
• Deinstallingen voor beeld en geluid aanpassen (pagina 18)
• Gebruik van "Indrukken om te spreken" (agina 13)

Indrukken om te spreken

Als u en de bezoeker elkaar moeilijk kunnen verstaan, kurz u de modus "Indrukken om te spreken" gebruiken.

1. U kurz de modus "Indrukken om te spreken" tijdens een gesprek activeren door [_E^C. TALK] ongeveer 2 seconden vast te honden.

Uhoorteentoonen

2. Speken gegen de bezoeker

Praat verwijl u【wTALK] ingedrukt houdt.

Luisteren maar de bezoeker

Laat【TALK】los.

Opmerking:

• De modus "Indrukken om te spreken" worden geannuleerd wanneser de oproep worden beeindigd.

4.2 De buitenomgeving monitoren met de deurtelefoon

U kurz het beeld en geluid van de deurtelefoon monitoren.

1 Druk op

• Als er meerdere deurtelefoons zijn, selecteert u de gewenste deurtelefoon OK.
• Het beeld van de deurtelefoon worden weergegeven.

2 Monitor het geluid en het beeld.

Ukunt met de gemonitorde partij praten door op 【TALK】te drukken.

3 Druk op【OFF

Opmerking:

• Het geluid van uw kant van de verbinding is Niet te horen op de deurtelefoon.
• U kunt maximaal ongeveer 3 minuten monitoren.

Beschikbare functies tijdens monitoring

• Beelden van de deurtelefoon opnemen (pagina 14)
• Instellungen voor breedbeeld/zoom aanpassen en verschuiven/kantelen aanpassen (pagea 18)
• De bedieningshandleiding in- of uitschakelen (pagina 18)
• De instellingen voor beeld en geluid aanpassen (pagina 18)

5.1 Beelden van de deurtelefoon opnemen

De hoofdmonitor kan beelden van de deurtelefoon (stilstaande beelden) opnemen. U kunt beelden van maximaal 50 deurtelefoonoproepen of monitoringsessions opslaan. Bij de opname van neue beelden worden ze opgeslagen in een beeldenreeks van maximaal 8 beelden.

5.1.1 Automatisch opnemen (een inkomende oproep opnemen)

Wonneer een bezoeker u oproept, neemt de hoofdmonitor automatisch 8 beelden op (ongeacht of u de oproep beantwoordt of Niet). De opname start ongeveer 2 seconden nadat u de oproep ontvangt.

Wonneer u een oproep nicht beantwoordt

De opgenomen beelden worden opgeslagen als nog nicht afgeseelde beelden en de meldingsindicator knippert.

Wanner er meerere deurtelefoons+zijn

• Wonneerijdens het spreken of monitoren een inkomende oproep van een andere deurtelefoon worden ontvangen, worden beelden van de inkomende oproep Niet weergegeven en opgenomen. Als u inkomende oproepen wilt weergeven en opnemen, moet u het huidige gesprekbeeindigen of het monitoren stoppen.
• Als er een inkomende oproep van een andere deurtelefoon actief is wanner u een inkomende oproep ontvangt, ligt het aantal opgenomen beelden van de 1e beller (normaal 8) lager.

Wonneer het geheugen vol is (automatisch bijwerken van beelden)

Wonneer het geheugen vol is, worden de oudste beelden automatisch overschreiben door de neue beelden. Dit gebeurt zichs wonneer de oudste beelden nog Niet afgeseelde beelden zich.

5.1.2 Handmatig opnemen (opnemen tijdens monitoring)

Druk op tijdens monitoring. Er worden maximaal 8 beelden opgenomen.

• [ ] wordt op het scherm weergegeven tijdens de opname.

5.2 Ogenomen beelden afspelen

Wanneer er{nieuw (nog Niet afgeseelde) beelden zijn opgenomen, knippert de meldingsindicator (pagina 9) en wordt "Nieuw" in het hoofdmenu (pagina 10) weergegeven.

1 Hoofdmenu OK

• Het scherm "Lijst opgn. beelden" worden weergegeben.

2 Selecteer "Niet-afgespeelde beelden" (voor neue beelden) of "Afgespeelde beelden" (voor beelden die al zich afgespeeld) OK.

• De meest recente beeldenreeks van het geselecteerde type worden weergegeven.

3 Blader door de beeldenreeksen en beelden.

• De volgende bewerkingen zijn beschikkaar.

Hiermee bladert u door de beeldenreeksen, van de{nieuwste tot deoudste beeldenreeksen

Hiermee bladert u door de beeldenreeksen, van de oudste tot denieuwste beeldenreeksen

Hiermee bladert u door beelden binnen een beeldenreeks

Hiermee worden alle beelden in een beeldenreeks continu afgespeeld

Hiermee wordt het continue afspe- len gespauzeerd

4 Druk op【OFF】.

Opmerking:

• De meldingsindicator stocht met knipperen wanner het hoofdmenu worden weergegeven.
• "Nieuw" in het hoofdmenu verdwijnt van het display wanner "Niet-afgespeelde beelden" in "Lijst opgn. beelden" worden weergegeven.

5.2.1 Scherm voor aftspelen van beelden

Scherm voor afspelen van beelden

① Nummer van apparaat
② Nummer van reeks beelden
③ Positie van beeld binnen een beeldenreeks
④ Datum enijd van opname

Statuspictogrammen

Hiermee worden aangegeven dat het beeld nog nicht is afgespeeld.

Hiermee wordt het nummer aangegeven van de deurtelefoon waarmee het beeld is opgenomen.

Hiermee wordt aangegeven dat het beeld is beveiligd (kan Niet worden verwijderd)

Beschikbare softtoetsen

Hiermee worden alle beelden in een beeldenreeks continu afgespeeld

Hiermee wordt het continue afspelen gepauzeerd

Hiermee keert u terug maar het vorige scherm

Hiermee geeft u het optienu weer

5.2.2 Beschikbare opties bij het afspelen van beelden

U=kuntijdens het afspelen van beelden op drukken om het optiemanu wee ter geven en de volgende instellingen te wijzigien.

De bedieningshandleiding uitschakelen

• Wonneer de handleiding is uitgeschakeld, werkden de functies van de softentoetsen Niet. Druk op een willekeurige softentoets om de handleiding wee ker kort te tonen. In diearend kunt u de softentoetsen op normale wijze bedieren.

De bedieningshandleiding inschakelen

Druk op een willekeurige softtoets om de handleiding wee tergeven OK

Bveiliging in- en uitschakelen

selecteer "Beschermen" (om beveiliging in te schaken) of "Verwijder bescherming" (om beveiliginguit te schaken) OK.

• Wanner "Beschemen" is geselecteerd, kan het beeld nicht worden verwijderd.
• Er können maximaal 20 beeldenreeksen worden beeviligd.

Het huidige beeld verwijderen

• Kies "Alle beelden verwijderen" om alle afbeeldingen tegelijk te verwijderen. Zie pagina 21.

Dehelderheid van het scherm aanpassen

selecteer "Helderheid" pas de helderdeid aan.

6.1 Elektrische sloten gebruiken

Wanner een in de handel verkrijgbaar elektrisch slot worden aangesloten op de hoofdmonitor, kut u een deur of een hek ontgrendelen vanaf de hoofdmonitor. U kut ook de tijsduur instellen voor het verzenden van controlesignalen om de deur of het hek te ontgrendelen. (Hoe lang de deur of het hek ontgrendeld blijft, hangt af van de specificatie van elk elektrisch slot.)

• U kunt maximaal twee elektrische sloten aansluiten op de hoofdmonitor. Wanner u een extra deurteleloon gekruikt, hangt het maximum aantal elektrische sloten dat op de deurteleloon kan worden aangesloten, af van het type deurteleloon. Raadpleeg uw leverancier voor meer informatie.
• Zie de bedieningsinstrumenties van het elektrisch slot en de Installatiehandleiding van dit product voor meer informatie over aansluitingen.

6.1.1 Elektrische sloten configureren

1 Hoofdmenu OK
2 Selecteer "Verbonden apparaten" OK
3 Selecteer "Elektrisch slot" OK
4 Selecteer de deurtelefoon ("Deurtelefoon 1" of "Deurtelefoon 2") waaraan u het elektrische slot wilt toewijzen OK.
5 Selecteer het type elektrisch slot OK
6 Selecteer het apparaat waarmee het elektrische slot is verbonden OK.
7 Selecteer de ontgrendeltijd OK
8 Druk op [OFF].

Installingen elektrische slot

Onderstaande opties zijn beschikkaar.

"Geluid bij ontgrendelen":

Hiermee worden bepaald of de deurtelefoon een geluidssignaal maar horen wonneer het elektrische slot worden ontgrendeld. Zie pagina 20.

"Uitbreiding weergeven na ontgrendeling":

Hiermee worden bepaald of de weergavetijd van het beeld van de deurtelefoon worden verlangd wanner het elektrische slot worden ontgrendeld. Zie pagina 20.

6.1.2 Elektrische sloten ontgrendelen

1 Druk op Otn tijdens het spreken of tijdens monitoring.

• Als er twee elektrische sloten beschikbaar zijn, selecteert u het elektrische slot dat u wilt ontgrendelen OK druk op oroenander elektrisch slot te ontgrendelen.

Opmerking:

• U(Int)knt de deur of het hek alleen ontgrendelen tijdens het spreken of monitoren.

• Wanner u meerere elektrische sloten met verschillende deurtelefoons gelebracht,kest u alleen de sloten bedieren vanaf de deurtelefoon waarop ze zich aangesloten.

6.2 Sensoren gebruiken

Wanner in de handel verkrijgbare sensoren (zoals een brandalarm, alarmknop, enzovoort) op de hoofdmonitor worden aangesloten,kest u meldingen op de hoofdmonitor ontvangen wanner de sensoren worden geactiveerd.

• U kunt maximaal twee sensoren aansluiten op de hoofdmonitor.
• Zie de bedieningsinstrumentes van de sensor en de Installatiehandleiding van dit product voor meer informatie over aansluitingen.

6.2.1 Een alarmsignal stoppen

Wanner een aangesloten sensor worden geactiveerd, geeft de hoofdmonitor een alarmsignal en wordt er een bericht weergegeven dat aangeeft welke sensor is geactiveerd. Het alarmsignal klinkt drie Minutes.

1 Druk op [OFF] om een alarmsignaal te stoppen.

• Het alarmsignaal kan de eerste vrij seconden nicht worden gestopt.

Opmerking:

• Wanner u aangesloten sensoren installeert of onderhouduitvoert, moet u controleren of de hoofdmonitor eenalarmsignaal van de sensoren goed kan ontvangen.
• Als een sensor worden geactiveerdijdens monitoring ofijdens een gesprek, eindigt de hoofdmonitor het monitoren of het gesprek.
• De hoofdmonitor kan geen oproepen van de deurtelefoon ontvangen wanner het alarm afgaat.

6.3 Integratie met Panasonic PBX

Deze functie is alleen beschikbaar voor AZ-modellen.

Als u de hoofdmonitor op een PBX aansluit, kurz u PBX-toestellen gebruiken om oproepen van de deurtelefoon aan te nemen.

Gebruik alleen een Panasonic PBX (pagea 4).

• Zie de bedieningsinstrumentes van de PBX en de Installatiehandleiding van dit product voor meer informatie over aansluitingen.

Opmerking:

• Als u een oproep van de deurtelefoon met een PBX-toestel beantwoordt, worden het beeld van de deurtelefooncamera op de hoofdmonitor weergegeven en word getoond om aan te Geven dat een PBX-toestel voor het gesprek worden gezruikt.
• Wonneer [6] wordt weergegeven, kunt u geen oproepen met de hoofdmonitor beantwoorden.

• Het display wordenuitgeschakeld wonneer het gesprek tussen de deurtelefoon en het PBX-toestel worden beeindigd of na drie minuten.

• Als u een oproep van de deurtelefoon met de hoofdmonitor beantwoordt, gaat het toestel nog ongeveer 15 tot 30 seconden over. Nadat u de oproep hebt aangenomen, kan de gebruiker van het toestel de oproep Niet beantwoorden of deelnemen aan het gesprek, zichs als het toestel nog steeds overgaat.

Wonneer twee deurtelefoons worden gebruikt (met uitzondering van een optioneel lobbyystation; pagina 3)

U kunt vanaf het PBX-toestel alleen de deurtelefoon bellen die de LASTe oproep heeft ontvangen of waarmee een gesprek is gevoerd.

7.1 In- en uitzoomen (breedbeeld/ zoom, verschuiving/kanteling)

Tijdens een gesprek of monitoring kurz u het beeld in breedbeeld- of zoommodus weergeven. In de zoommodus kurz u de zoompositie aanpassen (ook wel "verschuiven/kantelen" genoemd).

Schakelen van breedbeeld- maar zoommodus

Druk op.

Schakelen van zoom-haar breedbeeldmodus

Druk op

De zoompositie wijdigen

Gebruik de navigatietoets.

Opmerking:

• Zie pagina 11 voor voorbeelden van de breedbeeld- en zoommodus.
• Voor de zoomfunctie worden gebruikgemaakt van een digitale zoom. De beeldkwaliteit van ingezoomde beelden isaarom lager dan die van beelden in de breedbeeldweergave.
• Wanner beelden worden opgenomen in de zoommodus, worden alleen het ingezoomde gebied opgenomen.
• Als u deze instelleningen aanpast, worden de instelleningen geannuleerd wonneer u de volgende keer een beeld weergeeft. Zie pagina 11 als u wilt wijzigen hoe het beeld van de deurtelefoon in eerste instantie worden weergegeven op de hoofdmonitor.

7.2 Beeld- en geluidsinstellungen voor oproepen en monitoring

U kuntijdens monitoring of een gesprek op drukken om het optiemenu wee ter geven en beeld- en geluidsinstallingen te wijzigen.

Het volume van inkomende oproepen aanpassen*1

→“Geluid”→OK→"Volume

ontvanger" pas het volume aan.

Het volume aanpassen dat bij de deurtelefoon hoorbaar is*1

→“Geluid”→OK→“Volume stem

eigenaar" selecteer de gewenste instelling.

Stemvervormer gebruiken*1

→“Geluid”→OK→"Stemvervormer"

selecteer de gewenste instelling.

• Wanneru u "Aan" selecteert, klinkt de stem die bij de deurtelefoon te horen is, zwaarder.

De bedieningshandleiding uitschakelen

三 OK

• Wanneer de handleiding is uitgeschakeld, werkden de functies van de softentoetsen Niet. Druk op een willekeurige softentoets om de handleiding waar kort te tonen. In diearend kunt u de softentoetsen op normale wijze bedieren.

De bedieningshandleiding inschakelen

Druk op een willekeurige softentoets om de handleiding wee tergeven OK

Dehelderheid van het scherm aanpassen

→“Weergeven”→OK→"Helderheid"

selecteer de gewenste instelling.

Tegenlichtcompensatie aanpassen

→“Weergeven”→OK

"Tegenlichtcompensatie" selecteer de gewenste instelling.

De LED-lampjes in- of uitschakelen

"Weergeven" OK "Verlichting"

selecteer de gewenste instelling.

• wordt weergegeven wonneer de LED-lampjes branden.

*1 Dezeinstallingen kunnen nicht worden gewijzigdijdens een inkomende oproep.

7.3 Instellingen voor het belsignaal

7.3.1 Instellingen voor het type en volume van het belsignaal

U kunt het type en volume wijzigen van het belsignaal dat hoorbaar isijdens een inkomende oproep.

• Zie pagina 19 voor informatie over het configureren van instellingen.

7.4 Lijst met functie-installingen

U kunt de instellingen afstemmen op de manier waarop de hoofdmonitor worden gebruikt.

1 Hoofdmenu OK
2 Selecteer het gewenste item OK

Herhaal deze stap zo vaak als nodig is om maar de gewenste instelling te navigeren.

3 Selecteer de gewenste instelling OK
4 Druk op [OFF].

Opmerking:

• Als u langer dan 90 seconden geen bewerking uitvoertijdens het wijzigen van deze instellenen of als een inkomende oproep worden ontvangen, worden de instelling geannuleerd en gaat het scherm UIT.
  In de volgende babel worden standardinstellungen aangegeven met < >
• Tijdens het wijzigen van instellingen worden “●” links van het huidig geselecteerde item weergegeven.

Itemnaam:"Initièleinstallingen"

Submenu			Instellengen
1 2 3
Instellengen tijden datum*1	-- 2015-1	1 0:00
Instellengen zoom-positie	Deurtelefoon1-2	-	-	Zie voor meer informatie pagi-na 11.
Instellengen groothoek/zoom	Deurtelefoon1-2	Wonneer be-zoekerskommen/Tijdens moni-toring	Zoom, <Groothoek>
Voedingsfrequentie	-	-	<50 Hz>, 60 Hz- Om een vlekkerig beeld of onregelmatige kleuren te voorkomen要去 u de juiste voedingsfrequentie kiezen voor uw land.
Taal selecteren*1, *2	-- EX-modellen		<English>, Français, Deutsch, Italiano, Es-pañol, NederlandsFX-modellen<English>, Polski, Română, Magyar

1 Wanner u het product voor de eerste keer gebruikt, moet u de aanwijzingen op het scherm volgen om deze instelling te configureren (pagea 11).
2 Alleen EX- en FX-modelen

Submenu				Instellingen
1 2 3 4
Deurtelefoonver-binding*1	Deurtelefoon1	--<Apparaat verbonden>,Automatische detectie, Apparaat nicht verbonden
	Deurtelefoon2	-	-	Apparaat verbonden,<Automatische detectie>, Apparaat nicht verbonden
Elektrisch slot	Deurtelefoon1-2	Elektrischdeurslot/Elektrischhekslot	Verbindingmaken met re-laiskast (1)/Verbindingmaken met re-laiskast (2)/Verbindingmaken met de deurtelefoon/ <Geen verbind>	<1 sec. ontgrend.>-7sec. ontgrend.
	Geluid bijontgrendelen	--<Aan>,Uit			Zie voor meer informatie pagi-na 16.
	Uitbreidingweergeven naontgrendeling	-	-	Inscha-kelen,<Uit-schake-len>
Automatische ver-lichting*3	Deurtelefoon1-2	Wanner be-zoekers komen/Tijdens moni-toring	--<Inscha-kelen>,Uitscha-kelen
Halverbinding*2	-	-	-	Apparaat verbonden,<Ap-paraat nicht verbonden>

1 Selecteer "Apparaat Niet verbonden" voor deurtelefoons die Niet meer worden gebruikt.
2 Alleen AZ-modelen
*3 Met deutsche instelling bepaalt u of de LED-lampjes al dan nicht automatisch worden ingeschakeld wonneer het donker is in de buurt van de deurtelefoon.

Itemnaam: "Netwerk"

Submenu		Installingen
1	2
Huidige status*1	Wifi-informatie -
	Informatie IP-configatie	-
	Bevestiging e-mail-installing	-
Wifi	Gemakkelijke instel- ling (WPS)*2	-
	Handmatige instel- ling	Zoeken en selecteren/Invoer SSID en beveiligings- sleutel
IP-installingen*3	-Automatisch (DHCP)/Handmatig (statisch)
E-mailinstallingen	E-mailmolding	Aan, <Uit>
	Registraratie bij e-mailserver*4	-
	Registraratie bij e-mailserver ophef-fen*5	-
	Adres voor e-mail-melding*6	-
Meldingsselectie Deurtelefon 1 - 2, Sensor 1 - 2		<Aan>, Uit
Initialisatie van het netwerk*7	-	-

1 Hiermee worden de status van de verbinding met het draadloze network aangegeven
2 Eenvoudige Wi-Fi-configuratie
3 Als u uw opgeveen IP-adres wilt gebruiken voor de hoofdmonitor, selecteert u "Handmatig (statisch)" en stelt u de vereiste informatie in.
4 Hiermee worden de informatatie voor de e-mailserver ingesteld (pageina 24).
5 Hiermee worden de informatatie voor de e-mailserver verwijderd
6 Hiermee worden het e-mailadres ingesteld waarnaar u de melding wilt sturen (pagea 25).
^*7 "Wifi-informatie", "IP-installingen" en "E-mailinstallingen" worden geinitialiseerd.

Itemnaam: "Registraren/Annuleren"

Submenu		Installingen
1	2
Registrareren	Smartphone 1 - 4	-
Annuleren --

Itemnaam:"Overig"

Submenu	Instellingen
1
Meldindicator la-ten knipperen	<Inschakelen>,Uitschakelen
Alle beelden ver-wijderen	Alle beelden verwijderen/Niet-beschemde beelden verwijderen
Instellingen ini-tialiseren	Standaardinstellung'1/Fabrieksinstellung - Selecteer “Fabrieksinstellung” voordat u het product weggooit, overdraagt of terug-stuurt.
Demostand Aan,<Uit>	Gebruik deze instelling alleen wonneer het product worden gezruikt als demomodel in een winkel.

*1 De volgende instellingen worden nicht geinitialiseerd.
- Deinstallen "Voedingsfrequentie", "Taal selecteren" en "Elektrisch slot".
- Registatiegeveens van apparaten die bij de hoofdmonitor zich geregistreerd. (Alle apparaten zich ook na initialisatie nog steeds bij de hoofdmonitor geregistreeid.)

De hoofdmonitor kan met verschillende apparaten worden verbonden via Wi-Fi en internet, zodate u zichs meldingen kunt ontvangen als u Niet thus bent. U kunt ook de speciale app [Video-intercom] gebruiken voor toegang tot functies van de hoofdmonitor op uw mobiele apparaten, zoals smartphones en tablets.

Hieronder ziet u hoe de hoofdmonitor verbinding kan makeu uw apparaten via Wi-Fi en via internet.

Opmerking:

• De hoofdmonitor要去verbonden zijn met een Wi-Fi-network om verbinding te kuren makeen met andere apparaten en met internet (pagina 22).
• Als u de app [Video-intercom] met uw mobiele apparaten wilt gebruiken,要去 u deleze bij de hoofdmonitor registrieren (pagina 24). U kunt maximaal vier mobiele apparaten registrieren.
• Voor het gebruik van deze functies is een internetverbinding vereist.

8.2 Tekst invoeren

Gebruik voor het configureren van netwerkinstellenen de navigatietoets en het schermtoetsbord om tekst in te voeren.

Tekstinvoerschemm (voorbeeld)

① Tekstinvoergebied
② Hiermee keert u terug maar het vorige scherm
③ Aantal ingevoerde tekens
④ Hiermee gaat u maar het volgende scherm
⑤ Hiermee worden geschakeld:tussen tekstinvoer met hoofdletters en metkleine letters
⑥ Hiermee worden tekens verwijderd
⑦ Hiermee worden de geseleeteerde invoer of actie bevestigd

• Het tekstinvoerschem verschilt, afhankelijk van het item dat u configuereert.

Tekst invoeren

1. Selecteer het gewenste teken OK
   Herhaal doe stap voor vereiste tekens.
2. Selecteer Next OK

Tekst bewerken

1. Selecteer het tekstinvoergebied.
2. Selecteer de gewenste cursorpositie.
3. Wijzig de tekst maar wens.

8.3 Verbinding makes met een Wi-Fi-network

De hoofdmonitor maakt verbinding met internet via uw Wi-Fi-networkk. U kut de Wi-Fi-installingen via een vereenvoudigde methode (WPS) configureren of deze handmatig instellen.

Vereenvoudigde configuratie (Gemakkelijke instelling (WPS))

Voor deze procedure is een draadloze router vereist die WPS ondersteunt. Als uw draadloze router WPS ondersteunt,要去 zorgen dat de functie is ingeschakeld en kijken waar de WPS-knop zich bevindt voordat u deze procedure start. Op de WPS-knop staat meestal "WPS" of twee gebogen pijlen.

1.Hoofdmenu OK
2. Selecteer "Network" OK
3. Selecteer "Wifi" OK
4. Selecteer "Gemakkelijke instelling (WPS)" OK
5. Druk binnen twee minutes op de WPS-knop op uw draadloze router.
6. Druk op OK op de hoofdmonitor.

Opmerking:

• Afhankelijk van uw draadloze router konnen de handelingen afwijken. Raadpleeg de bedieningsinstrumenties bij de draadloze router voor meer informatie.

Handmatige configuratie

Als uw draadloze router geen WPS ondersteunt, kut u de Wi-Fi-installingen van de hoofdmonitor handmatig configureren. U kut beschikbare Wi-Fi-netwerken zoeken of de SSD (naam van het draadloze network) handmatig invoeren.

1.Hoofdmenu OK
2. Selecteer "Network" OK
3. Selecteer "Wifi" OK
4. Selecteer "Handmatige instelling" OK

5. Beschikbare Wi-Fi-netwerken zoeken

a. Selecteer "Zoeken en selecteren" OK

Op de hoofdmonitor worden beschikbare Wi-Fi-netwerken weergegeben.

• geeft de signalsterkte van het draadloze network aan.
• geeft aan dat het draadloze network is beveiligld.

b. Selecteer het gewenste Wi-Fi-networkk OK

c. Bevestig de SSID OK
d. Voer indien nodig de beveiligingssteutel voor het Wi-Fi-network in selecteer Next OK

De SSID reckstreeks invoeren

a. Selecteer "Invoer SSID en beveiligingsstreutel" OK
b. Voer de SSID in selecteer Next OK
c. Selecteer het beveiligingstype OK
d. Voer indien nodig de beveiligingsstreutel voor het Wi-Fi-network in selecteer Next OK

Opmerking:

• Zie pagina 22 voor informatie over het invoeren van tekst.
• Afhankelijk van uw draadloze router konnen de handelingen afwijken. Raadpleeg de bedieningsinstrumenties bij de draadloze router voor meer informatie.

8.4 Mobiele apparaten gebruiken

Met de app [Video-intercom] kurz u uw mobiele apparaten als een uitbreiding van de hoofdmonitor gebruiken.

Belangrikkste functies

• Oproepen van de deurtelefoon beantwoorden
• Beelden van de deurtelefoon monitoren
• Instellungen voor e-mailmeldingen configureren

Compatible mobiele apparaten

• iPhone 5 of hoger, iPad (iOS 7.0 of hoger)
  Android-smartphones en -tablets (Android 4.0 of hoger)

Opmerking:

• Als u de app [Video-intercom] met uw mobiele apparaten wilt gebruiken,要去 u deze bij de hoofdmonitoreregistreren. U kunt maximaal vier mobiele apparateneregistreren.
• Mobiele apparaten können alleen verbinding met de hoofdmonitor make n als ze met hetzelfde Wi-Fi-network als de hoofdmonitor verbonden zijn.
• Ga voor de meest recente informatatie over de app [Video-intercom] en compatibile apparaten maar de volgende website.

http://panasonic.net/pcc/support/intercom/ smartphone/

8.4.1 Overzicht voorbereiding van mobiele apparaten

1 Verbind de hoofdmonitor met uw Wi-Fi-network (pagina 22).
2 Schakel de Wi-Fi-functie van het mobiele apparaat in en verbind het mobiele apparaat met hetzelfde Wi-Fi-network als de hoofdmonitor.

• Raadpleeg de bedieningsinstrumenties bij uw mobiele apparaat voor informatatie over verbindingen met Wi-Fi-netwerken.

3 Download en installeer de app [Video-intercom].
- Ga waar de volgende website voormeer informatie. http://panasonic.net/pcc/support/intercom/ smartphone/
4 Registreer uw mobiele apparaat bij de hoofdmonitor (pagina 24).

8.4.2 Uw mobiele apparaat bij de hoofdmonitor registeren

Raadpleeg de bedieningsinstrumenties voor de app
[Video-intercom] voor meer informatie over het registeren van mobiele apparaten.

Op het mobiele apparaat

1. Start de app [Video-intercom].
2. Lees de weergegeven gebruiksrechtovereenkomst en tik op [Akkoord].

Op de hoofdmonitor

1.Hoofdmenu OK
2. Selecteer "Registraren/Annuleren" OK
3. Selecteer "Registeren" OK
4. Selecteer het registratienummer van het mobiele apparaat OK.

Op het mobiele apparaat

Zorg dat u deze actie binnen twee minutesuitvoert.

1. Lees het weergegeven bericht en tik op [Registerten].

Op de hoofdmonitor

1. Controller of de registatie is voltooid aan de hand van het weergegeven bericht [OFF].

8.4.3 Registratie van mobiel apparaat bij de hoofdmonitor annuleren

Als u de app [Video-intercom] Niet meer wilt gebruiken, worden aangeraden de registratie van het mobiele apparaat bij de hoofdmonitor te annuleren.

1 Hoofdmenu OK
2 Selecteer "Registraren/Annuleren" OK
3 Selecteer "Annuleren" OK
4 Selecteer het registratienummer van het mobiele apparaat OK
5 Druk op [OFF].

8.5 E-mailfunctionsgebruiken

De hoofdmonitor kan via e-mail een beeld van de deurtelefoon versturen wanner iemand op de belknop drukt en een e-mailbericht versturen wanner de sensor worden geactiveerd die op de deurtelefoon is aangesloten.

8.5.1 Overzicht voorbereiding voor e-mailfuncties

1 Verbind de hoofdmonitor met uw Wi-Fi-network (pagina 22).
2 Verzamel de volgende informatie.

• Het e-mailadres (uw e-mailadres) dat u wilt gebruiken voor het versturen van e-mailberichten van de hoofdmonitor. Let op: adressen die alleen voor mobiele telefoons geschikt zich, hunnen Niet worden gebruikt.

• De naam van de e-mailserver (begint meestal met "SMTP") die aan het e-mailadres is gekoppeld

• Het SMTP-poortnummer voor het versturen van e-mail
  -Het type versleuteling dat door de e-mailserver worden gebruikt (zoals TLS/SSL of geen)
• De geleukersnaam en beveiligingssteutel voor SMTP-verificatie die door de e-mailserver worden gebruikt (niet vereist voor alle e-mailservers)

3 Registreer de e-mailserver en de e-mailadressen voor meldingen (pageina 24).

Opmerking:

• Voor gebruik van de e-mailfunctie moet de hoofdmonitor verbonden zijn met een Wi-Fi-router die verbinding heeft met internet.
• Berichten die vanaf de hoofdmonitor worden verzonden, können möglichnest worden ontvangen als ze als spam worden verwerkt door het ontvangende e-mailaccount. Configureer het e-mailaccount zDat e-mail van de hoofdmonitor kan worden ontvangen.
• E-mail kan möglichn nicht worden verzonden afhankelijk van de status van het netwerk.
• U kurz e-mailfuncties ook configureren met behulp van de app [Video-intercom].

8.5.2 De e-mailserver registraren

1 Hoofdmenu OK
2 Selecteer "Network" OK
3 Selecteer "E-mailinstallingen" OK
4 Selecteer "Registraratie bij e-mailserver" OK.
5 Voer het e-mailadres van de afzender in selecteer Next OK
6 Voer het adres van de SMTP-server in selecteer Next OK
7 Voer het poortnummer in selecteer Next OK
8 Selecteer het beveiligingstype OK

9 Selecteer of u SMTP-verificatie wilt gebruiken of Niet OK.
10 Als u "Uit" selecteert

Ga verder met de volgende stap.

Als u "Aan" selecteert

a. Voer de accountnaam in selecteer Next OK
b. Voer het wachtwoord in selecteer Next OK
- Zie pagina 22 voor informatiek over het invoeren van tekst.

11 Bevestig het bericht Yes

• Er worden een testbericht verzondenaar het opgegeven e-mailadres. Bevestig dat het bericht is aangekomen op het opgegeven e-mailadres.

Opmerking:

• Zie pagina 22 voor informatie over het invoeren van tekst.

8.5.3 De e-mailadressen voor meldingen registrareren

U kunt maximaal vier e-mailadressen registereren die worden gebruikt voor het ontvangen van meldingen van de hoofdmonitor.

1 Hoofdmenu OK
2 Selecteer "Network" OK
3 Selecteer "E-mailinstallingen" OK
4 Selecteer "Adres voor e-mailmelding" OK
5 Selecteer een nummer voor de geheugenlocatie OK.
6 Voer het e-mailadres in selecteer Next OK

• Zie pagina 22 voor informatiek over het invoeren van tekst.

7 Bevestig het bericht Yes
- Er worden een testbericht verzondenaar het opgegeven e-mailadres.
8 Bevestig dat het bericht is aangekomen op het opgegeven e-mailadres OK
- Het e-mailadres worden geregistreerd en "E-mailmelding" worden automatisch ingeschakeld.
- Als umeer e-mailaccounts wilt registrareren, herhaalt u deze procedure vanaf stap 4.

8.5.4 E-mailmeldingen in- en uitschakelen

"E-mailmelding" wird automatisch ingeschakeld wonneer de e-mailserver en e-mailadressen worden geregisteerd. Als u Niet wilt dat meldingen worden verzonden, bijvoorbeeld wonneer u thus bent, volgt u onderstaande stappen om meldingen uit te schakelen.

1 Hoofdmenu OK
2 Selecteer "Network" OK

3 Selecteer "E-mailinstallingen" OK
4 Selecteer "E-mailmelding" OK
5 Selecteer "Uit" OK

• Selecteer "Aan" om meldingen in te schakelen.

Opmerking:

• De status van de functie voor e-mailmeldingen worden weergegeven in het hoofdmenu, zich "Statuspictogrammen" in pagina 10.
• Gebruik de volgende procedure om deinstelling te wijzigen:

$$ \text {H o o f d m u n u} \rightarrow \boxed {\text {中}} $$

8.5.5 Apparaten selecteren waarmee e-mailmeldingen worden geactiveerd

U kurz selecteren welke apparaten, deurtelefoons of sensoren e-mailmeldingen activeren.

1 Hoofdmenu OK
2 Selecteer "Network" OK
3 Selecteer "Meldingsselectie" OK
4 Selecteer het gewenste apparaat OK
5 Selecteer "Aan" OK

• Selecteer "Uit" om meldingen uit te schakelen voor het geselecteerde apparaat.

9.1 Reinigen

Veeg het product af met een zachte, droge doek.

Als het product erg vies is,(Intu een vochtige doek gebruiken.

Belangrijk:

• Gebruik geen reinigingsmiddelen die alcohol, schuurmiddelen, poederzeep, benzine, thinner, was of olie bevatten en gebruik geen kokend water. Spuit geen insecticiden, glasreiniger ofhaarlak op het product. Dit kan leiden tot een wijziging in de kleur of kwaliteit van het product.

9.2 Specificities

Hoofdmonitor (VL-MVN511)

Voeding Voedingsee	nheid (VL-PS240/ VL-PS241) 24 V DC, 0,5 A
Stroomverbruik Stand-by: circa 1,8 W Tijdens gebruik: circa 10 W
Afmetingen (mm) (hoogte × bredte × diepte)	Circa 186×161×23,5 (zonder uitstekende delen)
Gewicht Circa 485 g
Gebruiksomge- ving	Omgevingstemperatuur: circa 0 °C tot +40 °C Relatieve luchtvochtigheid (niet condenserend): max. 90 %
Display Ong. 12,7 cm	(breedbeeldkleuren- display van 5 inch)
Spreken Handsfree
Installatie Wandmontage (montagebeugel meegeleverd)
Draadloze over- drachtsmethode	IEEE 802.11 b/g/n
Versleuteling WPA/WPA2, WEP

Voedingseenheid (VL-PS240/VL-PS241) (alleen voor gebruik binnenschuis)

Voeding In: 220-240	V AC, 0,2 A, 50/60 Hz Uit: 24 V DC, 0,6 A
Afmetingen (mm) (hoogte × bredte × diepte)	VL-PS240: circa 116×100×54 VL-PS241: circa 104×100×54 (zonder uitstekende delen)
Gewicht VL-PS240:	circa 230 g VL-PS241: circa 215 g
Gebruiksomge- ving	Omgevingstemperatuur: circa 0 °C tot +40 °C Relatieve luchtvochtigkeit (niet condenserend): max. 90 %
Installatie VL-PS240:	bevestiging op DIN-rail

Voeding Voeding aangeleverd door hoofd-monitor

Afmetingen (mm)(hoogte × bredte × diepte)

Gewicht Circa 130 g

Gebruiksomge-ving

Installatie Bevestiging op DIN-rail

Deurtelefoon (VL-V555)

Voeding Voeding aangeleverd door hoofd-monitor
Afmetingen (mm)(hoogte × bredte × diepte)	Circa 169×118×30 (zonder uitste-kende delen)
Gewicht Circa 395 g
Gebruiksomge-ving	Omgevingstemperatuur: circa -15 °C tot +55 °CRelatieve luchtvochtigheid (niet condenserend): max. 90 %
Kijkhoek Horizontaal: circa 170°Vertical: circa 130°
Installatie Wandmon-tage (montagebasis meegeleverd)
Min. vereiste ver-lichting	1 lx(binnen circa 50 cm van camera-lens)
Verlichting LED-lampes
IP-waarde	IP54*1
IK-waarde Compatible met IK07

*1 De waterbestendigheid worden alleen gegarandeerd als de deurtelefoon correct is geinstalleerd volgens de aanwijzingen in de Installatiehandleiding en afdoende beschermende maatregelen zich getroffen gegen water.

Opmerking:

• Wijzigingen in ontwerp en specificaties voorbehonden.

10.1 Problemen oplossen

Monitordisplay (beelden van deurtelefoon)

Probleem Oorzaak en oplossing Pagina
Beelden lijken verrormd.	• Beelden können verrormd lijken door de eigenschappen van de camerals. Dit is geen defect.	-
De acheftergrund heeft een groene schijn.	• 's Nachts of wannee er weiniglicht is in de omgeving van de deurtelefoon, kunnen lampen of witte voorwerpen in de buurt van de deurtelefoon groen lijken. Dit is geen defect.	-
Beelden die's nachts+zijn gemaakt,লdonker en ge- zichtenলniet herkenbaar.	• "Automatische verlichting" is ingesteld op "Uitschakelen". → Wijzig de instelling in "Inschakelen". • De LED-lampjes van de deurtelefoon verlichten Niet tot aan de rand van het zichtbare gebied (het gebied naast de deurtelefoon). Daarom+zijn gezachten mogelijk Niet herkenbaar, ook al staan ze vlak bij de deurtelefoon. → Wij raden u aan om voor extra verlichting te zorgen in de buurt van de deurtelefoon.	20 -
Gechtenলnondker.	• Gechtenলnondker wannee er heel zon of veel一起去getlucht is in de omgeving van de deurtelefoon. → Gebruik de functie voor一起去getluchtcompensatie.	18
Beelden,zijn vies of ondui- delijk. • Beeldenলnonscherp.	• Er zit vuil op de lens van de deurtelefoon. → Veeg de lens schoon met een zachte, droge doeck. • Er zit condens op de lens van de deurtelefoon. → Wacht tot de condens is verdampt.	26 -
Beelden,zijn wit of zwart. • De helderheid van het display staat nicht goed afgesteld. → Regel de helderheid bij wannee beelden worden weergegeven.	15
Beelden,zijn wit of erলn Wit- te lijnen of cirkels zichtaar op het display.	• Er schijnt sterklicht (de zon bijvoorbeeld) in de lens van de deurtelefoon, waardoor beelden moeilijk te zien+zijn op het display. (Dit is geen defect.) → U Aunt dit probleem verminderen door de deurtelefoon Niet in de volle zon te installereren of door de deurtelefoon in eeniets andere hoek te installereren.	-
Beelden flickkeren.	• Er bevindt zich verlichting op wisselstroom,zoals tl-verlichting, in de buurt van de deurtelefoon. → Verlichting op wisselstroom,zoals tl-verlichting, kan flickkering geben in het donker. (Dit is geen defect.)	-
Beelden van het gebied dat u wilt zien in zoomweergave worden Niet goed weergege- ven.	• Pas de zoompositie aan. → Configureer de instelleningen bij "Instelleningen zoompositie".	11

Belsignaal

Probleem Oorzaak	en oplossing Pagina
Geen belsignaal te horen voor de deurtelefoon.	● Het belsignaalvolume is gedempt. → Activeer het geluid van het belsignaal.	19

Mobil apparatus

Probleem Oorzaak en oplossing Pagina
Mobiele apparaten können nicht worden geregisteerd. Mobiele apparaten können geen verbinding met het sys-tem makeen.	• De hoofdmonitor en/of uw mobiele apparaat is Niet verbonden met uw draadloze router. → Zowel de hoofdmonitor als uw mobiele apparaten要去en verbonden zijn met uw draadloze router. Hoofdmonitor: configurer de Wi-Fi-installingen. Uw mobiele apparaat: schakel de Wi-Fi-functie in en kaak verbinding met de draadloze router waarmee de hoofdmonitor is verbonden. Raadpleeg de bedieningsinstructies van uw draadloze router en mobiele apparaten voor meer informatie. • De hoofdmonitor en/of uw mobiele apparaten bevinden zich buren het bereik van uw draadloze router. → Controller of uw draadloze router is ingeschakeld en dat zowel de hoofd-monitor als uw mobiele apparaten zich binnen het bereik van uw draadloze router bevinden. (Het mobiele apparaat kan geen verbinding met het sys-tem makeen wanner het zich buren het bereik bevindt van de draadloze router waarmee de hoofdmonitor is verbonden, bijvoorbeeld wanner u onderweg bent.) • De hoofdmonitor en uw mobiele apparaat�zijn Niet verbonden metdezelfde draadloze router. → Controller of zowel de hoofdmonitor als uw mobiele apparaat�zijn ver-bonden metdezelfde draadloze router. • Wanner het probleem Niet worden opgelost door bovenstaande aanwijzingente volgen → Probeer “Initialisatie van het network” en stel verwolgens “Wifi” opnieuw in.
Video-intercom werkt nicht goed, zelfs wanner regi-stratie van het draadloze network en apparaat is be-vestigd.	• Raadpleeg het gelealte over probleemoplosssing van de bedieningsinstructies van de Video-intercom.

E-mailfunctie

Probleem Oorzaak en oplossing Pagina
Testbericht kan nicht worden afgeleverd.	• De e-mailserver en het e-mailadres zich nicht.just ingesteld. → Controleer deze instellingen in “E-mailinstallingen” en configurerer ze zo nodig opnieuw.	24
E-mailmolding worden nicht afgeleverd, zichs wonneer de e-mailinstellungenijken.be-vestigd.	• De draadloze router is uitgeschakeld of de hoofdmonitor bevindt zich buren het bereik van de draadloze router. → Controleer of de draadloze router is ingeschakeld en of de hoofdmonitor zich binnen het bereik van de draadloze router bevindt. • De instelling “E-mailmolding” staat op “Uit”. → Stel de instelling “E-mailmolding” in op “Aan”. • De netwerklasslingeningen+zijn nicht correct geconfigureerd, bijvoorbeeld de instelleningen “Registraratie bij e-mailserver”. → Controleer het postvak van de afzender die is ingesteld in “Registraratie bij e-mailserver”, om te zien of er berichten zich dien nicht worden afgeleverd.	24
Ik wil e-mailmeldingen tjide-lijk stoppen (bijvoorbeeld als ik.THuis ben).	• Stel de instelling “E-mailmolding” in op “Uit”.	25

Overig

Probleem Oorzaak en oplossing Pagina
• “Demostand” worden weergegeven op het scherm. • Het belsignaal is regel-matig te horen. • U=knt nicht spreken of geen oproepen去做.	• De functie “Demostand” is ingeschakeld. →Stel “Demostand” in op “Uit”.21
Het product reageert nicht goed bij de juiste bediening. Het product werkt nicht goed.	• Ga als volgt te werk. - Druk met een voorwerp met een scherpe punt op de knop [RESET] onder op de hoofdmonitor. (Dit verandert niets aan de opgenomen beelden en de geconfigureerde instellenen.)9
De hoofdmonitor werkt nicht goed. • Er worden niets weerge-geven op de monitor. • Geen belsignaal. • Stemmen Niet te horen.	• Controller de voeding. • Als de voeding is aangesloten, is er wellicht een probleem met de elektrischeBedrading. →Neem contact op met een erkend servicecentrum.-

10.2 Foutberichten

Bij het eerste gebruik van apparaten of bij registratie van apparaten

Display Oorzaak en oplossing Pagina
IP-adres is gedupli-ceed.	● Het IP-adres van de hoofdmonitor worden gezrukt door een ander apparaat. → Controleer het huidige IP-adres van de hoofdmonitor (pagea 20) en con-figureer het opnieuw zodate het andere IP-adressen Niet overlapt (pagi-na 21).
Netwerk is nicht be-schikbaar Controleer de verbinding met de draadloze router	● Uw draadloze router werkt nicht correct. → Controleer of uw draadloze router is ingeschakeld.
Verbinding makes is mistrukt	● Er is een probleem met de draadloze netwerkverbinding. → GaDICter in de buurt van de draadloze router en probeer opnieuw ver-binding te makes. ● Deinstallingen zijn nicht binnen de opgegevenijd geconfigureerd. → Verzamel alle informatie die voor deinstallingen is vereist en voltooi deinstallingen binnen de opgegevenijd.
Kan geen verbinding makes met de server. Controleer deinstallingen.	● De inhoud die voor deinstallingen van de e-mailserver is geconfigureerd, is Niet juist. → Controleer enverbeter de geconfigureerde inhoud. ● De draadloze router heeft geen verbinding met internet. → Controleer uw draadloze router en kaak verbinding met het netwerk.
Kan geen verbinding makes met de server.	● De draadloze router heeft geen verbinding met internet. → Controleer uw draadloze router en kaak verbinding met het netwerk.
Kan Niet registereren Registreer de e-mail-server	● "Adres voor e-mailmeling" kan Niet worden ingesteld wonneer de "Registratie bij e-mailserver" Niet is ingesteld. → Stel "Registratie bij e-mailserver" in.
Verificatie is mis-lukt. Controleer deinstallingen voor het type beveiliging en de SMTP-verificatie.	● Het type veiligheidsinstalling ("TLS", "SSL" of "Geen") is Niet juist ingesteld. → Stel de installing jeust in bij "Type beveiliging". ● Deinstallering voor SMTP-verificatie is Niet juist ingesteld. → Stel de installing jeust in bij "SMTP-verificatie".

10. Problemen oplossen

Display Oorzaak en oplossing Pagina
Verificatie is mis-lukt. Controleer uw accountnaam of wacht-woord	• De instelling voor SMTP-verificatie ("Accountnaam" of "Wachtwoord") is Niet juist ingesteld. → Stel de instelling voor SMTP-verificatie juist in bij "SMTP-verificatie".	21
Kan Niet registreren	• De registratie is Niet voltooid binnen de opgegevenijd. → Controleer het volgende en probeer het opnieuw. – De draadloze router is ingeschakeld. – De hoofdmonitor en uw mobiele apparaat+zijn verbonden met uw draadloze router.	24

11.1 Index

A

Accessoires: 3

Alle beelden verwijderen: 21

Annuleren

Mobiele apparatus: 24

B

Beelden (opnemen)

Afspelen: 14

Alle beelden verwijderen: 21

Automatisch beelden bijwerken: 14

Verwijdenen: 15

Beelden opnemen

Automatische opname: 14

Handmatig opnemen: 14

Opgenomen beelden automatisch bijwerken: 14

Belknap: 9

Breedbeeld: 11

Breedbeeld/zoom: 11, 18

C

Cameralens: 9

D

Deurstation: 3

Deurtelefoon: 9

Display: 9

E

Elektrisch slot: 16

E-mailfunctions: 24

E-mailinstallingen: 21

Adres voor e-mailmelding: 21, 25

E-mailmelding: 21, 25

Meldingsselectie: 25

Registraratie bij e-mailserver: 24

Registraratie bij e-mailserver registraratie: 21

Registraratie bij e-mailserver registraratie ongedaan

make: 21

F

Functie-installingen

Alle beelden verwijderen: 21

Annuleren: 21

Initialisatie van het netwerk: 21

Installingen groothoek/zoom: 11, 19

Installingen initialiseren: 21

Installingen tijd en datum: 11, 19

Installingen zocompositie: 11, 19

IP-installingen: 21

Meldingsselectie: 21

Registraren: 21

Taal selecteren: 11, 19

Voedingsfrequentie: 19

Volume belsignaal: 19

Wifi: 20

H

Halverbinding: 20

Handleiding aan: 18

Handleidinguit:18

Helderheid

Helderheid van beeld: 15

Helderheid van scherm: 18

Hoofdmenu: 10

Hoofdmonitor: 9

Hoofdmonitorstation: 3

1

Indrukken om te spreken: 13

Initialisatie van het netwerk: 21

Installingen initialiseren: 21

Installingen tijd en datum: 11

Integratie mobiel apparatus: 23

L

LED-lampjes: 9

Lensafdekking: 9

Lobbystation: 3

Luidspreker: 9

M

Meldingenschem: 10

Meldingsindicator: 9

Microfoon: 9

Monitoring: 13

Monitoring met de deurtelefoon: 13

N

Navigatietoets: 9

Netwerkinstellungen: 20

E-mailinstellungen: 20, 21, 24

Huidige status: 20

Initialisatie van het network: 21

IP-installingen: 20, 21

Meldingsselectie: 21

Ondersteunde modellen: 3

Opgenomen beelden afspelen: 14

P

PBX-integratie: 16

R

Registraren (apparaten toevoegen)

Mobiele apparatus: 21, 24

Reinigen: 26

Reset: 9, 29

Reset-knop: 9, 29

s

Softtoetsen: 9

Specifications: 26

Stemvervormer: 18

T

Taal selecteren: 11, 19

Tegenlichtcompensatie: 18

Tekst invoeren: 22

Tijd: 11

V

Verlichtingsinstellungen

Handmatig aan/uit: 18

Verschuiving/kanteling: 18

Volledig-beeldweergave: 18

Volume: 18

Volume hoorbaar bij deurtelefoon: 18

Volume stem eigenaar: 18

Volume wijzigen

Volume ontvanger: 18

Volume stem eigenaar: 18

W

Wifi: 20

Handmatig: 20

WPS: 20

Z

Zoomweergave: 11, 18
