Producttype	Noodbatterij voor Home Network-systeem
Merk	Panasonic
Model	KX-HNP100EX2
Voeding	220-240 V AC, 50/60 Hz via netstroomadapter meegeleverd met compatibel apparaat
Batterij	Lithium-ion (Li-ion), 3,7 V, 1450 mAh (model KX-PRA10EX)
Afmetingen (H × B × D)	Ongeveer 115 mm × 71 mm × 25 mm
Gewicht	Ongeveer 123 g
Bedrijfsomstandigheden	Temperatuur: 5 °C tot 40 °C; alleen binnengebruik
Normen	DECT (Digital Enhanced Cordless Telecommunications), frequentie 1,88 GHz - 1,90 GHz
Zendvermogen	Ongeveer 10 mW (gemiddeld per kanaal), maximaal 250 mW
Stand-by bij stroomuitval	Varieert per aangesloten apparaat: hub 1,5 uur (stand-by), binnen camera 2 uur (stand-by), binnen sirene 7 uur (stand-by)
Volledige laadtijd	Ongeveer 10 uur
Belangrijkste functies	Noodvoeding voor Home Network-apparaten bij stroomuitval; stroomstoringmelding via telefoongesprek of via de mobiele app
Compatibele apparaten	Hub (KX-HNB600), binnen camera (KX-HNC200), buiten camera (KX-HNC600), binnen sirene (KX-HNS105)
Registratie	Noodzakelijk voor meldingen; kan worden uitgevoerd via de hub of de Home Network-app
LED-indicator	Continu groen (opladen), knipperend groen (registratie), continu oranje (bezig met laden), continu rood (buiten bereik), knipperend rood (fout/apparaat), uit (opgeladen)
Onderhoud en reiniging	Reinigen met een zachte, vochtige doek; geen benzine, thinner of schurende middelen gebruiken
Veiligheidsinstructies	Gebruik uitsluitend de aangegeven batterij; niet blootstellen aan water, vuur of extreme temperaturen; loskoppelen voor reiniging
Reserveonderdelen	Oplaadbare batterij KX-PRA10EX (Li-ion)
Garantie en ondersteuning	Neem contact op met de Panasonic-dealer voor reserveonderdelen en reparaties; serienummer en aankoopdatum bewaren

Veelgestelde vragen - KX-HNP100EX2 PANASONIC

Hoe installeer ik de batterij in de noodbatterij KX-HNP100EX2?

Druk op de inkeping van het batterijklepje, schuif het naar beneden, plaats de meegeleverde oplaadbare batterij (pluspool naar boven) en sluit het klepje. Zorg ervoor dat u uitsluitend de aangegeven batterij (KX-PRA10EX) gebruikt.

Moet de noodbatterij op de hub worden geregistreerd om te werken?

Nee, registratie is niet nodig om de batterij het apparaat van stroom te voorzien bij stroomuitval. Het is alleen vereist om stroomstoringmeldingen te ontvangen (telefoongesprek of mobiele melding). Om te registreren, houdt u de knop [C] op de hub en op de batterij ingedrukt tot de LED groen knippert.

Wat is de stand-bytijd van de noodbatterij bij stroomuitval?

De stand-bytijd hangt af van het aangesloten apparaat: ongeveer 1,5 uur voor de hub (met 4 camera's, zonder wifi), 2,0 uur voor een binnen camera (stand-by, 1,5 uur in nachtzicht) en 7 uur voor een binnen sirene. Deze tijden zijn bij benadering.

Hoe weet ik of de noodbatterij wordt opgeladen?

De LED-indicator brandt continu oranje tijdens het opladen. Wanneer de batterij volledig is opgeladen, gaat de LED uit. Bij normaal gebruik brandt de LED continu groen als de batterij wordt gebruikt (zonder netstroom).

Kan ik de noodbatterij gebruiken met een buiten camera?

Ja, de noodbatterij KX-HNP100EX2 is compatibel met de buiten camera KX-HNC600, evenals met de hub, de binnen camera KX-HNC200 en de binnen sirene KX-HNS105. Raadpleeg de handleiding voor specifieke aansluitingen.

Wat moet ik doen als de LED rood knippert?

Een langzaam rood knipperen duidt op een ontbrekende batterij of een apparaatfout. Controleer of de batterij correct is geplaatst en of de contactpunten schoon zijn. Als het probleem aanhoudt, neem dan contact op met een erkend servicecentrum.

Hoe reinig ik de noodbatterij?

Koppel het apparaat los en verwijder de batterij. Reinig het buitenoppervlak met een zachte, vochtige doek. Gebruik nooit benzine, thinner of schurende middelen. Reinig indien nodig ook de batterijcontactpunten met een droge doek.

Welke accessoires worden meegeleverd met de noodbatterij?

De verpakking bevat een oplaadbare Li-ionbatterij (KX-PRA10EX). De netstroomadapter wordt niet meegeleverd met de noodbatterij zelf; deze gebruikt de adapter van het compatibele apparaat (hub, camera, enz.).

Kan ik de batterij zelf vervangen?

Ja, de batterij is verwijderbaar. Gebruik uitsluitend het vervangingsmodel KX-PRA10EX (lithium-ionbatterij). Volg de plaatsingsinstructies in de handleiding. Gooi de gebruikte batterij niet bij het huisvuil; volg de lokale recyclingvoorschriften.

Werkt de noodbatterij met alle wifi-routers bij stroomuitval?

Nee, de noodbatterij kan alleen het aangesloten Home Network-apparaat van stroom voorzien. Om de hub meldingen via internet te laten verzenden tijdens een stroomstoring, moeten uw router en modem over een eigen noodvoeding beschikken (bijvoorbeeld een UPS).

GEBRUIKSAANWIJZING KX-HNP100EX2 PANASONIC

Installatiehandleiding

Thuisnetwerksysteem

Back-upbatterij

Model

KX-HNP100EX2

Bedankt dat u hebt gekozen voor een product van Panasonic.

In dit document wordt uitgelegd hoe de back-upbatterij correct moet worden geïnstalleerd.

Raadpleeg de Gebruikershandleiding (pagina 15) voor meer informatie over het gebruik van het systeem.

Lees dit document aandachtig door voordat u het apparaat in gebruik neemt en bewaar het voor latere naslag.

*PNQX8009YAX

PNQX8009YA CC0216WK1126 (E)

Inhoud

Inleiding

Aanvullende informatie 3

Overige informatie 3

Belangrijke informatie

Over dit systeem 4

Voor uw veiligheid 4

Belangrijke veiligheidsinstructies ....6

Voor de beste prestaties 6

Overige informatie 6

Algemene

productinformatie

Algemene informatie over de back-upbatterij 8

Telefonische melding van stroomstoring 8

Melding van stroomstoring aan uw mobiele apparaat .9

Bereik van draadloze communicatie 9

Instellen

Onderdeelnamen en functies 10

LED-indicator 10

Instellen: overzicht 11

De batterijplaatsen 11

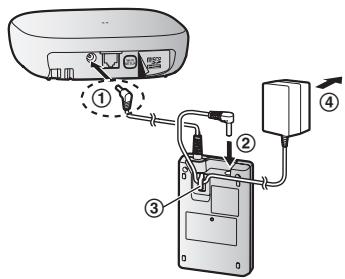

Aansluiten 12

De back-upbatterij registreren 14

Bijlage

Beschikbare functies bij gebruik van de app [Home Network] 15

Toegang tot de Gebruikershandleiding 15

Specificaties 16

Aanvullende informatie

Meegeleverde accessoires

*1 Zie pagina 3 voor informatie over de batterijen.

①

Aanvullende/vervangende accessoires

Raadpleeg de dichtstbijzijnde Panasonic dealer voor informatie over prijzen.

Accessoire	Model/specificities
Herlaadbare batterij	KX-PRA10EX • Li-ion-batterij (lithium-ion)

Overige informatie

• Ontwerp en specificaties kunnen zonder waarschuwing worden gewijzigd.
• De illustraties in deze publicatie kunnen ietwat afwijken van het eigenlijke product.

Handelsmerken

• iPhone en iPad zijn handelsmerken van Apple Inc., gedeponeerd in de Verenigde Staten en andere landen.
• Android is een handelsmerk van Google Inc.
• Microsoft, Windows en Internet Explorer zijn gedeponeerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.
• Wi-Fi is een gedeponeerd handelsmerk van Wi-Fi Alliance.
• Alle overige vermelde handelsmerken zijn eigendom van hun respectieve eigenaren.

Belangrijke informatie

Over dit systeem

• Dit systeem is een hulpsysteem, het is niet ontworpen om volledige bescherming tegen materiële schade te bieden. Panasonic kan niet aansprakelijk worden gehouden voor eventuele materiële schade die optreedt terwijl dit systeem in bedrijf is.
• De draadloze functies van het systeem kunnen last hebben van storingen, waardoor geen functionaliteit in alle situaties kan worden gegarandeerd. Panasonic kan niet aansprakelijk worden gehouden voor letsel of materiële schade in geval van fouten of storingen in de draadloze communicatie.

Voor uw veiligheid

Om ernstig letsel en gevaar voor uw leven/eigendommen te voorkomen dient u dit gedeelte goed door te lezen voordat u het product in gebruik neemt.

WAARSCHUWING

Voedingsaansluiting

• Gebruik alleen de stroombron die op het apparaat wordt aangegeven. Haal de stekker van het product uit het stopcontact als er rook, een vreemde geur of vreemd geluid uit het apparaat komt. Deze omstandigheden kunnen leiden tot brand of elektrische schokken. Verzeker u ervan dat het roken is opgehouden en neem contact op met een goedgekeurd servicecentrum. Haal de stekker van het product uit het stopcontact en raak nooit het binnenwerk van het product aan als de

behuizing opengebroken is. U zou een schok kunnen krijgen.

Raak de stekker nooit met natte handen aan. U zou een schok kunnen krijgen. Sluit geen apparaten aan die niet gespecificeerd zijn. Zorg dat het netsnoer buiten niet blootligt.

Installatie

Vermijd ter voorkoming van vuur en elektrische schokken blootstelling van dit product aan regen of vocht. Plaats of gebruik dit product niet in de buurt van automatische apparaten zoals automatische deuren en brandalarmen. De door dit product uitgezonden radiogolven kunnen storingen in dergelijke apparaten veroorzaken waardoor er ongelukken kunnen gebeuren. Zorg dat er niet te hard aan het snoer van de wisselstroomadapter wordt getrokken en dat het snoer niet wordt verbogen of onder zware voorwerpen komt te liggen.

Veilig gebruik

Koppel het product los van het stopcontact en van het aangesloten apparaat voordat u het deksel opent. Koppel het product los van het stopcontact en van het aangesloten apparaat, en verwijder de batterij voordat u gaat schoonmaken. Gebruik geen vloeibare reinigingsmiddelen of spuitbussen voor het schoonmaken. Haal het apparaat niet uit elkaar. Plaats nooit metalen voorwerpen in het product. Als metalen voorwerpen in het product terechtkomen, moet u de stroomonderbreker uitschakelen en contact opnemen met een goedgekeurd servicecentrum.

Medisch

• Neem contact op met de fabrikanten van uw persoonlijke medische apparatuur, zoals pacemakers of gehoorapparaten, om te controleren of die apparatuur voldoende is beschermd tegen externe radiofrequente energie. DECT-functies werken tussen 1,88 GHz en 1,90 GHz met een piekoverdrachtvermogen van 250 mW.
• Gebruik dit product niet in zorginstellingen wanneer er in deze instellingen wordt aangegeven dat dit niet is toegestaan. Ziekenhuizen en zorginstellingen kunnen apparatuur gebruiken die gevoelig is voor externe radiofrequente energie.

Li-ion-batterij (lithium-ion)

• U moet de batterij niet openen, doorboren, pletten of laten vallen. Gebruik geen beschadigde batterijen. Dit kan leiden tot risico op brand, explosie, oververhitting en lekken van het elektrolyt.
• Raak de polen en niet aan met metalen voorwerpen.
• Er is explosiegevaar als de batterij wordt vervangen door een batterij van het verkeerde type. Houd u bij het weggooien van de gebruikte batterij aan de lokale regelgeving.
• Als een elektrolyt in contact komt met uw handen of kleding, moet u deze grondig afspoelen met water.
• Als een elektrolyt in contact komt met uw ogen, wrijf dan nooit in uw ogen. Spoel uw ogen grondig met water en raadpleeg vervolgens een arts.

OPGELET

Installatie en locatie

• Installeer bedrading nooit tijdens onweer.
• De wisselstroomadapter is de hoofdaansluiting. Zorg ervoor dat er een gemakkelijk bereikbare wandcontactdoos in de buurt van het product aanwezig is.
• Houd het product en de wisselstroomadapter minstens 1 m van kinderbedjes en buiten het bereik van kleine kinderen om risico op verwurging te voorkomen.

Li-ion-batterij (lithium-ion)

• Gebruik alleen de opgegeven batterij.
• Plaats de batterij op de juiste wijze.
• Laat de batterij niet in een auto die langere tijd is blootgesteld aan direct zonlicht terwijl de deuren en ramen gesloten zijn.
• Verwijder de batterij als u het apparaat langere tijd niet gebruikt. Bewaar het apparaat op een koele, donkere locatie.
• Vervang een batterij niet met natte handen.
• Stop direct het gebruik van de batterij en houd deze uit de buurt van vuur als de batterij een vreemde geur afgeeft of elektrolyt lekt. Vrijgekomen elektrolyt kan brandwonden veroorzaken.
• Ga voorzichtig met de batterijen om. Raak de batterijen niet aan met geleidende materialen, zoals ringen, armbanden of sleutels. Dit kan kortsluiting veroorzaken, waardoor de batterijen en/of het geleidende materiaal heet kunnen worden en brandwonden kunnen veroorzaken.
• Plaats geen geleidende materialen, zoals munten of haarspelden, op de

Belangrijke informatie

batterijpolen. Dit kan leiden tot risico op oververhitting.

• Laad de batterij meegeleverd met of bedoeld voor gebruik met dit product alleen op volgens de instructies en beperkingen in deze handleiding.

Belangrijke veiligheidsinstructies

Volg als u het apparaat gebruikt altijd de veiligheidsvoorschriften ter voorkoming van brand, elektrische schokken of persoonlijk letsel, waaronder:

1. Gebruik het apparaat niet bij water, zoals badkuipen, wastafels, aanrechten, in een vochtige kelder of bij een zwembad, enzovoort.
2. Gebruik alleen de batterijen die in dit document worden beschreven. Gooi nooit batterijen in een open vuur. Deze kunnen exploderen. Houd u bij het weggooien van batterijen aan de lokale milieuvoorschriften.

BEWAAR DEZE INSTRUCTIES

Voor de beste prestaties

Locatie van hub/ruis voorkomen

De hub en andere compatibele Panasonic-apparaten gebruiken radiogolven voor de onderlinge communicatie.

Voor een maximaal bereik en storingsvrije communicatie plaatst u de hub:

• op een gemakkelijk bereikbare, hoge en centrale locatie (binnenshuis)

zonder obstakels tussen het product en de hub;

buiten bereik van elektronische apparatuur, zoals televisietoestellen, radio's, computers, draadloze apparatuur en andere telefoons; uit de buurt van radiofrequentiezenders, zoals buitenantennes of zendmasten van mobiele telefoons. (Zet de hub niet voor het raam of in de buurt daarvan.)

• Als de ontvangst met de hub op een bepaalde locatie niet goed is, zet de hub dan ergens anders.

Omgeving

Zorg ervoor dat er geen apparaten in de buurt van het apparaat zijn die elektrische interferentie genereren, zoals spaarlampen en motoren. Stel het apparaat niet bloot aan extreem veel rook, stof, hoge temperaturen of trillingen. Stel het apparaat niet bloot aan direct zonlicht. - Plaats geen zware objecten op het product. - Houd het product uit de buurt van warmtebronnen, zoals verwarming, kooktoestellen enzovoort. Plaats het product niet in een kamer waar de temperatuur lager is dan 5°C of hoger dan 40°C. Vermijd ook vochtige kelders. - Gebruik van het product in de buurt van elektrische apparaten kan storing veroorzaken. Ga uit de buurt van het elektrische apparaat.

Overige informatie

OPGELET: er is explosiegevaar als de batterij wordt vervangen door een batterij

Belangrijke informatie

van het verkeerde type. Voer gebruikte batterijen af volgens de instructies.

Algemene verzorging

Veeg het oppervlak van het product schoon met een zachte, vochtige doek. - Gebruik geen benzine, verdunner of schuurmiddel.

Oude apparaten en batterijen afvoeren (alleen voor Europese Unie en landen met recyclingsystemen)

Deze symbolen (1, 2) op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en gebruikte batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving.

Door deze producten correct af te voeren draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële schadelijke effecten op de gezondheid van de mens en op het milieu.

Neem contact op met uw lokale overheid voor meer informatie over inzameling en recycling.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in

overeenstemming met de nationale wetgeving.

Voor zakelijke gebruikers in de Europese Unie

Indien u elektrische en elektronische apparaten wilt afvoeren, neem dan contact op met uw dealer voor meer informatie.

Informatie over het afvoeren in andere landen buiten de Europese Unie

Deze symbolen (1, 2) zijn enkel geldig in de Europese Unie. Indien u deze producten wilt afvoeren, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten af te voeren.

Opmerking over het batterijsymbool

Dit symbool (②) kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten, vervuld.

Opmerking over de verwijderingsprocedure voor de batterij

Raadpleeg "De batterij plaatsen" op pagina 11.

Algemene productinformatie

Algemene informatie over de back-upbatterij

De back-upbatterij kan stroom leveren aan uw Thuisnetwerkapparaten (één apparaat per back-upbatterij), zodat uw apparaten blijven werken in geval van een stroomstoring. In plaats van een wisselstroomadapter aan te sluiten op uw hub, camera, enz. wordt de back-upbatterij aangesloten op uw apparaat en tevens op het stopcontact. Tijdens normale werking gebruikt de back-upbatterij stroom van het stopcontact om de batterij op te laden en stroom te leveren aan het aangesloten apparaat. In geval van een stroomstoring wordt het apparaat alleen gevoed door de back-upbatterij.

U kunt de back-upbatterij bij de hub registreren en gebruikmaken van andere functies, maar de back-upbatterij hoeft niet bij de hub geregistreerd te zijn om stroom te leveren aan het aangesloten apparaat in geval van een stroomstoring.

Prestaties van de back-upbatterij

Wanneer de meegeleverde batterij in de back-upbatterij wordt geïnstalleerd, kunt u de volgende gebruiksduur verwachten in geval van een stroomstoring.

Compatibele apparaten*1	Gebruksduur*2
Hub (KX-HNB600)	1,5(ur stand-by, aan- gesloten op 4 came- ra's, nicht verbonden met een Wi-Fi®-net- werk)

Compatibele apparaten*1	Gebruksduur*2
Binnencamera (KX-HNC200)	2,0 uur (stand-by) 1,5 uur (stand-by, wan- neer de nachtzeitmo- dus actief is)
Buitencamera (KX-HNC600)
Binnensirene (KX-HNS105)	7 uur (stand-by)

1 Op het moment van publicatie. Aanvullende compatibele apparaten kunnen op een later moment beschikbaar worden. 2 Alle tijden zijn bij benadering.

Telefonische melding van stroomstoring

In geval van een stroomstoring kan de back-upbatterij de hub triggeren om een voorgeprogrammeerd telefoonnummer te bellen en een melding te geven over de stroomstoring. Voor het gebruik van deze functie zijn de volgende items vereist.

• De hub moet verbonden zijn met uw vaste lijn (raadpleeg de Instelhandleiding voor systeem bij de hub).
• De back-upbatterij moet bij de hub geregistreerd zijn (pagina 14).
• U moet de app [Home Network] gebruiken om het telefoonnummer te programmeren dat wordt gebeld in geval van een stroomstoring. Raadpleeg de Gebruikershandleiding (pagina 15) voor meer informatie.
• De hub moet ook in geval van een stroomstoring oproepen met uw vaste lijn kunnen plaatsen. Als voor de telefoonservice van uw vaste lijn een modem of ander apparaat is vereist om oproepen te plaatsen (dit is doorgaans het geval voor telefoonservices via een

vaste lijn die worden geleverd door het kabelbedrijf, een internetprovider, een VoIP-serviceprovider, enz.) en als dat apparaat geen eigen back-upbatterij heeft, kan de hub geen oproepen plaatsen in geval van een stroomstoring.

Melding van stroomstoring aan uw mobiele apparaten

In geval van een stroomstoring kan de back-upbatterij de hub triggeren om een melding naar de app [Home Network] te sturen. Voor het gebruik van deze functie zijn de volgende items vereist.

• De back-upbatterij moet bij de hub geregistreerd zijn (pagina 14). U moet de app [Home Network] gebruiken om de gewenste meldingen in te schakelen. Raadpleeg de Gebruikershandleiding (pagina 15) voor meer informatie.
• Als u meldingen van een stroomstoring wilt ontvangen, moet de hub ook in geval van een stroomstoring verbinding met internet kunnen maken. Dit betekent dat uw draadloze router en andere apparaten die worden gebruikt voor toegang tot internet (kabelmodem, netwerkhubs, enz.), ook hun eigen back-upstroomvoorzieningen moeten hebben ¹ , anders kan de hub geen meldingen naar de app [Home Network] sturen in geval van een stroomstoring. *1 De KX-HNP100 Back-up batterij kan geen stroom aan deze apparaten leveren. Er is een back-upstroomvoorziening van derden vereist.

Bereik van draadloze communicatie

Het bereik van de draadloze communicatie van elk apparaat in het systeem van de hub is ongeveer 50m binnenshuis en ongeveer 300m buitenshuis. Draadloze communicatie kan onbetrouwbaar zijn wanneer de volgende obstakels tussen de hub en andere apparaten staan.

• Metalen deuren of schermen
• Muren met isolatieplaten van aluminium
• Muren van beton of golfplaten. Ramen met dubbel glas
• Meerdere muren
• Wanneer de diverse apparaten op verschillende verdiepingen of in verschillende gebouwen worden gebruikt

Opmerking:

• De LED-indicator gaat rood branden als deze buiten het bereik van de hub is. Controleer in dat geval alle aansluitingen, ook die van de hub.

Onderdeelnamen en functies

1 Netstekker 2 LED-indicator 3 Batterijdeksel 4 DC-aansluiting 5 [C]

Wordt gebruikt om de back-upbatterij te registreren bij de hub.

LED-indicator

U kunt de LED-indicator gebruiken om de status van de back-upbatterij te bevestigen.

Indicator	Status
Uit	De batterij is volledig opgeladen
Groen, brandt	Batterijvermogen worden gebruikt
Groen, knippert langzaam	Registriatemodus (u hebt [-]C) ingedrukt gezhouden)
Rood, brandt	De back-upbatterij be-vindt zich buiten het bereik van de hub
Rood, knippert langzaam	Geen batterij of appa-raatout
Oranje, brandt	Batterij worden geladen

Opmerking:

• De back-upbatterij verbruikt batterijvermogen wanneer deze niet is aangesloten op het stopcontact. We raden aan de back-upbatterij altijd aangesloten te houden op een stopcontact om te zorgen dat de batterij opgeladen is en de maximale hoeveelheid back-upstroom kan leveren.
• Wanneer het lijkt alsof de batterijen korter meegaan, ook al zijn ze volledig opgeladen:

Maak de plus- () en minzijde () van de batterijen en de contactpunten van de eenheid met een droge doek schoon en probeer het opnieuw.

• Indien het probleem zich blijft voordoen, is het nodig om de batterij te vervangen.

Instellen: overzicht

1 Eerste configuratie

Zorg dat u toegang tot het systeem hebt met uw mobiele apparaat. Raadpleeg de Instelhandleiding voor het systeem bij uw hub voor meer informatie.

2 De batterijplaatsen

De batterij levert stroom aan het aangesloten apparaat in geval van een stroomstoring.

3 Aansluitingen

Sluit de back-upbatterij aan op het stopcontact en het apparaat waaraan stroom moet worden geleverd.

4 Registreren

Registreer elke back-upbatterij bij de hub als u meldingen wilt ontvangen in geval van een stroomstoring. Deze stap is niet vereist als de back-upbatterij als deel van een bundel is aangeschaft.

De batterijplaatsen

• GEBRUIK ALLEEN de opgegeven batterij. Maak de plus- () en minzijde () van de batterijen met een droge doek schoon.
• Raak de plus- () en minzijde () van de batterijen of de contactpunten van de oplader niet aan.

1 Druk stevig op de inkeping (①) op het batterijdeksel. 2 Schuif het deksel in de richting van de pijl (2). 3 Plaats de batterij (③). 4 Sluit het batterijdeksel (④).

Aansluiten

Hub

Binnencamera

Buitencamera

Binnensirene

① Steek de DC-stekker van de back-upbatterij stevig in de DC-aansluiting, de DC-kabelstekker of het DC-verlengsnoer van het apparaat. Steek de DC-stekker volledig maar binnen. (Dit voorbeeld is van toepassing op de KX-HNB600 en KX-HNC200.) ② Sluit de stekker van de wisselstroomadapter aan op de back-upbatterij. ③ Zet het snoer van de wisselstroomadapter vast door het rond de haak te draaien. ④ Sluit de wisselstroomadapter aan op een stopcontact.

Opmerking:

• De wisselstroomadapter die in deze instructies wordt beschreven, is de wisselstroomadapter die bij uw compatibele apparaat is geleverd.
• Het duurt ongeveer 10 uur om de batterij volledig op te laden.
• De LED-indicator van de back-upbatterij gaat oranje branden wanneer de batterij wordt opgeladen. Wanneer het opladen is voltooid, wordt de LED-indicator uitgeschakeld (pagina 10).
• Compatibele apparaten die hier worden vermeld, zijn actueel op het moment van publicatie. Aanvullende compatibele apparaten kunnen op een later moment beschikbaar worden.

Opmerking over stroomverbindingen

Aansluiting wisselstroomadapter

• De wisselstroomadapter moet aangesloten blijven. (Het is normaal dat de adapter tijdens gebruik warm aanvoelt.)
• De wisselstroomadapter moet worden aangesloten op een verticaal of op de vloer aangebracht stopcontact. Sluit de wisselstroomadapter niet aan op een stopcontact op het plafond, waar de stekker door het gewicht van de adapter uit het contact kan worden getrokken.

Instellen

De back-upbatterij registreren

Deze procedure is niet vereist voor apparaten die als onderdeel van een bundel zijn geleverd.

Registreer elke back-upbatterij bij de hub als u meldingen wilt ontvangen in geval van een stroomstoring.

U kunt elk apparaat registreren met behulp van de registratieknoppen of de app [Home Network].

Registratieknoppen gebruiken

1 Hub:

Houd [] OTHER DEVICE]

ingedrukt totdat de LED-indicator langzaam groen knippert.

2 Back-upbatterij:

Houd [ ]C] ingedrukt totdat de LED-indicator langzaam groen knippert (pagina 10).

• Wanneer de registratie is voltooid, speelt de hub een lange pieptoon af.

Opmerking:

• Als u wilt annuleren zonder de back-upbatterij te registreren, drukt u nogmaals op [C] op de hub en op de back-upbatterij.
• Wanneer de registratie is mislukt, speelt de hub verschillende korte pieptonen af.

De app gebruiken

Wanneer u de back-upbatterij registreert met behulp van de app [Home Network], kunt u een naam toewijzen aan de back-upbatterij en de meldingsfunctie voor stroomstoringen in- of uitschakelen. Raadpleeg de Gebruikershandleiding (pagina 15) voor meer informatie.

Beschikbare functies bij gebruik van de app [Home Network]

Enkele functies die beschikbaar zijn bij gebruik van de app [Home Network] worden hieronder weergegeven. Raadpleeg de Gebruikershandleiding voor meer informatie.

Apparaatbeheer

U kunt de app gebruiken om de naam van de back-upbatterij te wijzigen.

- Meldingen

De app [Home Network] kan meldingen ontvangen in geval van een stroomstoring en wanneer de stroom weer is hersteld. U kunt de app ook gebruiken om de hub te configureren om een voorgeprogrammeerd telefoonnummer te bellen en telefonisch te melden dat er een stroomstoring is.

Toegang tot de Gebruikershandleiding

De Gebruikershandleiding is een verzameling online documentatie waarmee u optimaal gebruikmaakt van de app [Home Network].

1 iPhone/iPad

Tik op : in het beginscherm van de app.

Android™-apparaten

Tik op of druk op de menuknop van uw mobiele apparaat in het beginscherm van de app.

2 Tik op [Gebruikershandleiding].

Opmerking:

• Microsoft® Windows® Internet Explorer® 8 en eerdere versies worden niet ondersteund. Android 4.1 of hogere versies worden aanbevolen.
• U kunt de Gebruikershandleiding ook bekijken op de hieronder vermelde webpagina.

www.panasonic.net/pcc/support/tel/homenetwork/manual/

Bijlage

Specificaties

• Standaarden DECT (Digital Enhanced Cordless Telecommunications: digitale draadloze telecommunicatie) Frequentiebereik 1,88 GHz - 1,90 GHz RF-overdrachtvermogen Ongeveer 10 mW (gemiddeld vermogen per kanaal) max. 250 mW Stroomvoorziening 220 - 240 V AC, 50/60 Hz ^-1 Li-ion-batterij (lithium-ion) (1 × 3,7 V, 1.450 mAh) Bedrijfsomstandigheden 5°C - 40°C
• Afmetingen (hoogte × breedte × diepte) Circa 115mm× 71mm× 25mm Gewicht Circa 123g *1 Wanneer de wisselstroomadapter wordt gebruikt die bij het back-upapparaat is geleverd.

Grafische symbolen voor gebruik op apparatuur en hun beschrijvingen

Picto-gram	Uitleg	Picto-gram	Uitleg
~	Wisselstroom (AC)	□	Klasse II-apparatuur (appa-ratuur waaroor bescherming tegen elektrische schokken worden geboden door dubbele isolatie of versterkte isolatie.)
---	Gelijkstroom (DC)	|	"AAN" (stroom)
	Randaarde	○	"UIT" (stroom)
=	Beschemende aardverbin-ding	○	Stand-by (stroom)
	Functionele aarde	○	"AAN"/"UIT" (stroom; druk-druk)
	Alleen voor binnengebruik	○	Waarschuwing: risico op elektrische schok

Notities

Voor naslag

Wij raden u aan om de volgende gegevens te noteren. Dit is handig voor reparaties die vallen onder de garantie.

Seriennummer	Aankoopdatum
(aanwezig op anschterkant apparaat)
Naam en adres dealer

Bevestig hier uw aankoopbon.

Panasonic Corporation

1006, Oaza Kadoma, Kadoma-shi, Osaka 571-8501, Japan http://www.panasonic.com
