Gebruikershandleiding

Version 1.0

CE

Nederlandsls

Deze gebruiksaanwijzing hoort bij dit product.

Er staan belangrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.

Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers.

i

Neem de informatatie in deAPEtke korte handleiding in acht en de opmerkingen op de CD resp. in de meegeleverde documentatie over het onderwerp "Besturing per webinterface" en "Software". Deze informatatie vindt u op internet onder www.abus.com

Overzicht

Bediening van het systeme

Algemeen

U kurz de recorder op de volgende manieren bedienen:

Bedieningselementen op de voorzijde
- Afstandsbediening
USB-muis

Bedieningselementen op de recorder

Opmerking

Zie het overzicht op pagina 160.

No	Aanduiding Functie
1	Bedieningstoetsen op de recorder: MENU: · Hoofdmenu openen · Toetsgeluiden in-/uitschakelen (5 sec. indrukken) REC: · Menu voor handmatige opname openen PLAY: · Weergavemenu openen ZOOM+: · Beelduitsnede vergroten in de PTZ-modus ZOOM-: · Beelduitsnede verkleinen in de PTZ-modus · Video-uitgang in de live-modus omschakelen: Monitor - Spot Monitor of Video Out - Video Spot Out FOCUS+: · Scherpstellung in de PTZ-modus FOCUS-: · Scherpstellung in de PTZ-modus IRIS+: · Iris openen IRIS-: · Iris sluiten in de PTZ-modus PTZ: · PTZ-besturing inschakelen MODE · Beeldschermweergave omschakelen KEYLOCK · Bedieningstoetsen vergrendelen
2	USB-aansluitingen: voor externe USB-apparatuur (bv. mistris, externe harde schijf of DVD-brander)

No	Aanduiding Functie
3	Selectietoetsen voor de camera's 1, 2, 3, ...: Weergeven van de camerastatus: · Wit: camera is aangesloten · Blauw: aangesloten camera is bezig met opnemen. · Uit: geen camera aangesloten Tijdens live weergave: · Camera selecteren en in volledig beeld weergeven
4	Navigatiekruis: Tijdens weergave: · ▲, ∇snelheid instellen · ▲, ▷vorige/volgende dag Tijdens live weergave: · Kanaalkeuze In menu's: · Navigeren OK toets · 5 seconden ingedrukt honden om de recorder in- of uit te schakelen · Keuze bevestigen · checkbox aan-/uitvinken Tijdens weergave: · PLAY/PAUSE Enkel beeld weergven · Enkelbeeld vooruit
5	Jog-shuttle: Tijdens weergave: · Buitenste ring (Shuttle ring) voor snel voor-/achteruit In menu's: · Binnenste ring beweegt de cursor omhoog/omlaag · Buitenste ring beweegt de cursor maar links/rechts Tijdens live weergave: · Kanaalkeuze
6	DVR status LED: Weergeven van de systememstatus: · Permanent wit: systememstatus OK · Wit knipperen: systememstatus OK, opname-instillingen opgeslagen, bewakingsmodus actief · Permanent blauw: minimaal 1 camera bezig met opnemen · Permanent rood: onderhoudoodzakelijk
7	IR ontvanger: voor de afstandsbediening

Aansluitingen aan dechterzijde

Opmerking

Zie het overzicht op pagina 160.

№	Aanduiding Functie
8	VIDEO OUT Video-uitgang BNC BNC-stekker voor video-uitgang voor de aansluiting van een monitor als alternatif voor de VGA-/MAHDI-uitgang (nr. 18/nr. 19)
9	AUDIO OUT: • Audio-uitgang Inch (gesynchroniseerd met video-uitgang)
10	LINE IN: • Audio-ingang Inch (Wordt Niet geregisteerd, alleen via netwerk overgedragen)
11	RS-232: • Serifèle aansluiting – functioneert nicht

12	eSATA (alleen TVVR45030) • Seriele aansluiting voor een externe SATA harde schijf
13	Netzanschluss: • 100-240 VAC, 50-60 Hz
14	Netschakelaar
15	ALARM IN: • RS485 aansluiting voor PTZ camera's • Max. 16 alarminggangen ALARM OUT: • Max. 4 relaisuitgangen
16	LAN: • 2x Ethernet-LAN aansluiting
17	USB
18	HDMI: • HDMI -monitoraansluiting
19	VGA: • Monitoraansluiting VGA (9 pins), video- uitgangssignaal

Afstandsbediening (TVAC40930)

Bedieningselementen op de afstandsbediening

Opmerking Zie de afbeelding van de afstandsbediening op., pagina.
No	Aanduiding Functie
20	DEV: Afstandsbediening toewijzen met de apparaat-ID
21	Alfanumerieke toetsen: • Camera (kanaal) kiezen tijdens live weergave • Letters en cijfers in de invoervelden invoeren
22	A: invoer wijzigen (groot/klein, symbolen, cijfers)
23	PLAY: Weergave starten
24	VOIP: • Geen functie
25	PREV: Beeldschermweergave wijzigen tijdens live weergave
26	Navigatietoetsen: Tijdens weergave: • ▲,▼snelheid instellen • ▲,▼vorige/volgende dag Tijdens live weergave: • Camera kiezen (kanaal) In menu's: • Navigeren
27	ESC: • Geen functie
28	Geen functie
39	Geen functie
30	Zoom +: • Beelduitsnede vergroten in de PTZ-modus
31	F1: in lijstvelden • Alle opties selecteren
32	Zoom -: • Beelduitsnede verkleinen in de PTZ-modus
33	F2: Door schermen bladeren
34	IRIS-: in de PTZ-modus: • Iris sluiten
35	Focus-: in de PTZ-modus: • Beelduitsnede verkleinen in de PTZ-modus
36	IRIS+: in de PTZ-modus: • Iris openen
37	Focus+: in de PTZ-modus: • Scherpstellung in de PTZ-modus
38	II: Pauze/achteruit weergeven
39	■: Weergave stoppen
40	PTZ :

	• PTZ-besturing inschakelen
41	Entertoets ➔II: • Keuze bevestigen • Sandbox aan-/uitvinken Tijdens weergave: • PLAY/PAUSE Enkel beeld weergeven • Enkelbeeld vooruit
42	MENU: • Hoofdmenu openen • Toetsgeluiden in-/uitschakelen (5 sec. indrukken)
43	REC: • Handmatige opname openen/starten
44	INFO: • Tijdens live weergave overschakelen maar een andere monitor
45	EDIT: Algemeen: • Tekstinvoor inschakelen, in tekstvelden backspace (token links van de cursor wissen)
46	POWER: In-/uitschakelen (5 seconden ingedrukt honden)

Bediening met de lui

Opmerking De verdere beschrijving in deze handleiding gebeurt met de muis.

Dit apparaat is geschikt voor bediening met een USB-muis. Sluit de muis aan op de USB-aansluiting.

Toets	Functie
Links	Enkele klik:Kiezen in een menu, activeren van een invoerveld resp. een schermDubbele klik:Overschakelen van de beeldschermweergave,enkelbeeld/meerdere beelden tijdens live weergave en afspelenKlikken en slepen:In de PTZ-modus: besturen van de camera'sInstellen van alarmgebieten resp. zones
Rechts	Enkele klik:Pop-up menu oproepen
Blader-wiel	Tijdens live weergave:Vorige/volgende camera weergevenIn menu's:Door de menu's bladersen

Geräteübersicht 3

Systembedienung 4

Allgemeines 4

Bedienelemente am Gerat 4

Aansluitingen aan dechterzijde 162

Bedieningselementen op de afstandsbediening 164

Bediening met de lui 164

Korte handleiding 183

Voordat u begint 183

Installeren van de harde schijf 183

Aansluten 183

Apparaat configureren 183

Belangrijkeveiligheidsinstructies 184

Verklaring van de symbolen 184

Gebruik volgens voorschrift 184

Algemeen 184

Voedingsspanning 184

Overbelasting/overspanning 185

Kabels 185

Plaatsing/werkomgeving 185

Afstandsbediening 185

Onderhoud en reiniging 186

Accessoires 186

Ingebruikname 186

Kinderen 186

Inleiding 187

Algemene informatie 187

Uitpakken 187

Leveringsomvang 187

Beeldschemmtoetsenbord 188

Apparaat starten 188

Apparaat uitschakelen, vergrendelen, opniew opstarten 188

Statusindicatoren 189

Algemeen 189

DVR status LED 189

Selectietoetsen voor de camera's status LED 189

Informatie op de monitor 189

Hulpprogramma instellingen 190

Systeem configureren 190

Beheerder aanmaken 190

Datum / tijd 190

Netwerkinstellungen 191

Hardesthich

Installatie van netwerkcamera's 192

Cameraopname 192

Live weergave 193

Overzicht 193

Statussymbolen 193

Pop-up menu bij bediening met de mistris 193

Selectieljst in het camerabeeld 194

Installingen 195

Camera-uitgang instellen 195

Weergave 196

Algemeen 196

Het weergaveschem 196

Bediening via de besturingstoetsen 196

Rechtermuisklik bij lopende weergave 197

Hoofd Menu 198

Overzicht 198

Menubeschrijving 198

Overzicht 200

Algemeen 200

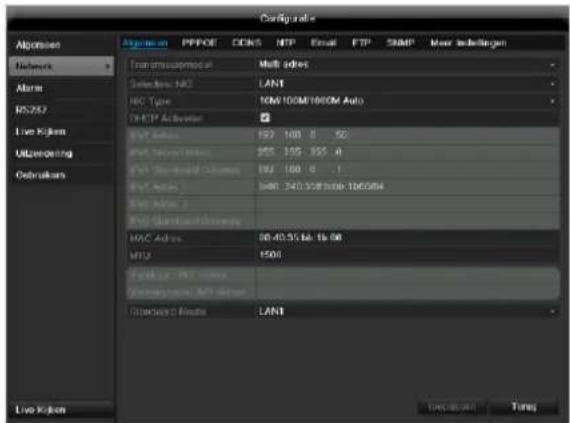

Networkconfiguration 201

Begrippen 201

Opbouw van het network. 202

Networkconfiguration 202

Alarm 206

RS232 207

Live Kijken 207

Waarschuwing 208

Gebruikers 208

Kamera 210

OSD 210

Beeld 210

PTZ 211

Beweging 211

Acties 212

Instellen 213

Tijdschema 213

Codeer 214

Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met Back. 215

Geavanceerde instelling (alleen TVVR45030) 215

Vakantie 215

Hardestchijven 216

Harde schijf inbouwen 216

Parameters van het harde-schijfbeheer 216

Harde-schijfinstellungen van de camera's 217

HDD status controleren 218

Harde schijf alarm instellen 218

S.M.A.R.T. 218

Opnameplannen 219

Bij Evenement 219

Markering 219

Beeld 220

Onderhoud 221

System Informatie 221

Log zoeken 221

Configuratie 222

Oeenvolgende directe beelden 227

Alarm 227

Oplossen van storingen 228

Recorder reinigen en onderhoden 228

Opmerking 228

HDD opslagcapaciteit 230

Overzicht van verbinding combinaties 230

Afvoeren 231

Verwijzing waar de EG-richtlijn voor oude elektrische- en elektronische apparatuur 231

Informatie over de omgang met batterijen 231

Belangrijke opmerking met betrekking tot het afvoeren van batterijen 232

EU-richtlijn 2002/95/EG (RoHS-richtlijn) 232

Glossarium 233

Gebruikevaktermen 233

Over de ingebouwde harde schijf 235

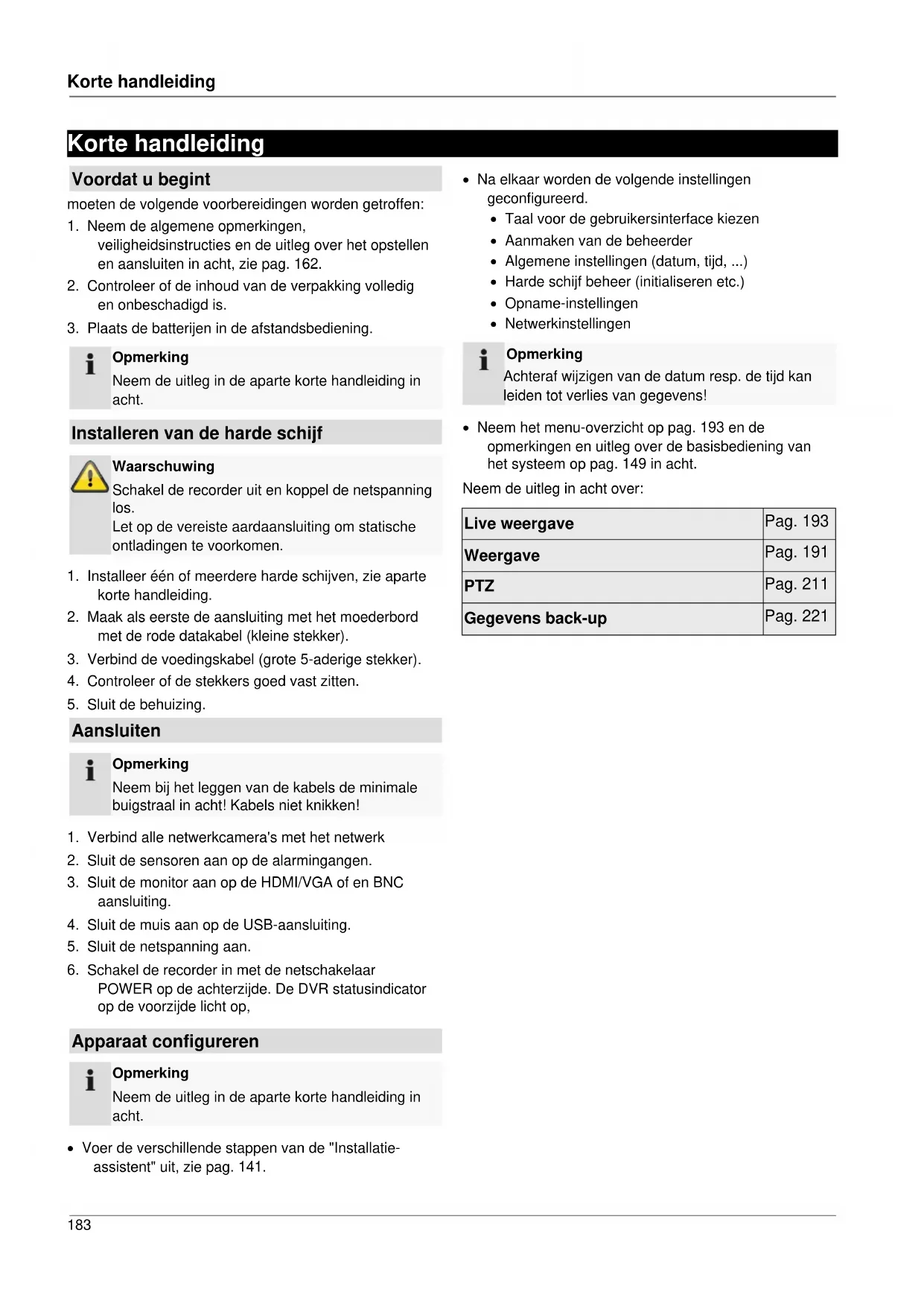

moeten de volgende Voorbereidingen worden getroffen:

1. Neem de algemene opmerkingen, vigilheidsinstrumentes en de uitleg over het opstellen en aansluten in acht, zie pag. 162.
2. Controller of de inhoud van de verpakking volledig en onbeschadigd is.
3. Plaats de batterijen in de afstandsbediening.

Opmerking

Neem de uitleg in deAPEkerte handleiding in Acht.

Installeren van de harde schijf

Waarschuwing

Schakel de recorder uit en koppel de netspanning los.

Let op de vereiste aardaansluiting om statische ontladingen te voorkomen.

1. Installeer een of meerere harde schijven, zie aparte korte handleiding.
2. Maak als ersten de aansluiting met het moederbord met de rode datakabel (kleine stekker).
3. Verbind de voedingskabel (grote 5-aderige stekker).
4. Controller of de stekkers goed vast zitten.
5. Sluit de behuizing.

Aansluten

Opmerking

Neem bij het leggen van de kabels de minimale buigstraal in acht! Kabels Niet knikken!

1. Verbind alle netwerkcamera's met het netwerk
2. Sluit de sensoren aan op de alarminggangen.
3. Sluit de monitor aan op de HDMI/VGA of en BNC aansluiting.
4. Sluit de lui aan op de USB-aansluiting.
5. Sluit de netspanning aan.
6. Schakel de recorder in met de netschakelaar POWER op de weiterijde. De DVR statusindicator op de voorrijde Licht op,

Apparaat configureren

Opmerking

Neem de uitleg in de parte korte handleiding in acht.

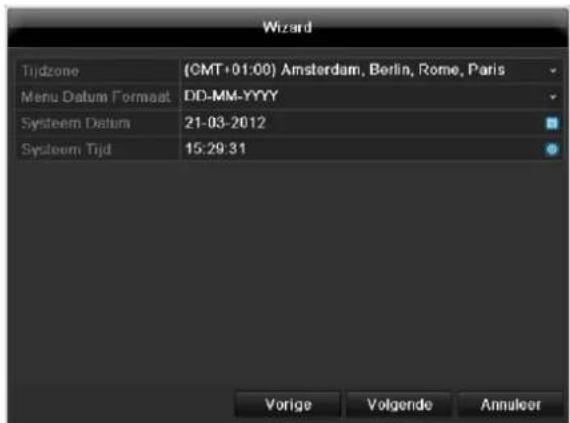

Voer de verschillende stappen van de "Installatie-assistant"uit,zie pag.141.

• Na elkaar worden de volgende instelleningen geconfigureerd.

• Taal voor de gebruikersinterface kiezen
  Aanmaken van de beheerder

• Algemene instellingen (datum,ijd, ...)
• Harde schijf beheer (initialiseren etc.)
• Opname-installingen
• Netwerkinstellungen

Opmerking

Achteraf wijzigen van de datum resp. deijd kan leiden tot verlies van gegevens!

• Neem het menu-overzicht op pag. 193 en de opmerkingen en uitleg over de basisbediening van het systeme op pag. 149 in acht.

Neem de uitleg in acht over:

Live weergave	Pag. 193
Weergave	Pag. 191
PTZ	Pag. 211
Gegevens back-up	Pag. 221

Belangrijke veiligheidsinstructies

Verklaring van de symbolen

De volgende symbolen worden gebrukt in de handleiding resp. op de recorder:

Waarschuwing

Waarschuwing

Belangrijk

Opmerking

Waarschuwing voor letselgevaar of gevaar voor de gezondheid.

Waarschuwing voor letselgevaar of gevaar voor de gezondheid door elektrische spanning.

Veiligheidsinformatie over mogelijke schade aan de recorder of de accessoires.

Verwijzingaarbelangrijke informatie.

In de tekst worden de volgende verwijzingen gebruikt:

Betekenis

1. ... Instructie voor handelingen die in een vaste
2. ... volgorde要去en worden uitgevoerd.
3. ... Opsomming zonder vaste volgorde in de tekst
   resp. waarschuwing.

Gebruik volgens voorschrift

Gebruik dit apparaat uitsluitend voor de toepassing waaroor het is gebouwd resp. ontworpen. Elke andere toepassing worden gezien als Niet volgens voorschrift! Dit apparaat mag uitsluitend worden gebuikt voor de volgende toepassing(en):
- Deze HD-SDI recorder dient in combinatie met de aangesloten videobronnen (HD-SDI camera's) en apparatuur voor videoeergave (CRT of TFT monitoren) voor de bewaking van objecten.

Opmerking

De opsga van gegevens is onderworpen aan landelijkke wetgeving met betrekking tot de bescherming van personsgegevens.

Wijs uw klantenijdens de installment op het bestaan van每次都 wettelijkRCTlijnen.

Algemeen

Lees voor het eerste gebruik s.v.p. de volgende instructies nauwkeurig door en neem alle waarschuwingen in acht, zichs als u vertrouwd bent met de omgang met elektronische apparatuur.

Waarschuwing

Bij schade die is ontstaan doordat deze gebruikershandleiding nicht in acht is genomen,

Symbool

Woord

Betekenis

vervalt hetrecht opgarantie.

Wij können nicht aansprakelijk worden gesteld voor gevolgschade!

Waarschuwing

Voor schade aan eigendommen of persoonlijk letsel, voor zover veroorzaakt door onkundig gebruik of het Niet in acht nemen van de veiligheidsinstructies, hunnen wij Niet aansprakelijk worden gesteld.

In vergelijkke gevallen verwalt hetrecht op garantie!

Bewaar deze handleiding zorgvuldig om eventueel later te kuren raadplegen.

Wanneru dit apparatusat verkoopt of aan derden doorgeeft, dient u deze handleiding mee te given.

Dit apparaat is gefabriceerd volgens internationaal geldende veiligheidsvoorschriften.

Voedingsspanning

• Gebruik dit apparaat uitsluitend met een spanningsvoorziening die overeenkomt met hetgeen op het typeplaatje is vermeld.
• Wanner u Niet zeker weet, welke elektriciteitsvoorziening in uw geval beschikbaar iskest u contact opnemen met uw energieleverancier.

Waarschuwing

Voorkom geveensverlies!

Gebruik dit apparaat alkijd in combinatie met een ononderbroken elektriciteitsvoorziening (UPS) met een beveiliging gegen overspanning.

• Koppel de recorder los van de elektriciteitsvoorziening bij onderhouds- of reparatiewerkzaamheden.
• De aan-/uitschakelaar koppelt de recorder nicht volledig los van het elektriciteitsnet.
• Om de recorder volledig los te koppelen van het elektriciteitsnet要去 de stekker uit het stopcontact wordengenomen.De recorder要去aarom zodanig worden opgesteld dat het stopcontact alttijd bereikbaar is zodate stekker in geval van nood direct uit het stopcontact kan wordengenomen/
• Om brandgevaar te vermijden, moet de stekker uit het stopcontact worden genomen wanner de recorder gedurende langereijd Niet worden gebruikt. Bij storm en/of onweer waar bij gevaar bestaat voor blinkseminslag, moet de recorder altijd van het

elektriciteitsnet worden losgekoppeld of moet de recorder op een UPS worden aangesloten.

Waarschuwing

Open de recorder nooit zich! Er bestaat gevaar voor een elektrische schok!

Wanner het nodig maar zich om de recorder te openen, neem dan s.v.p. contact op met deskundig personeel of een professionele installmenter.

• Het inbouwen van een harde schijf mag uitsluitend worden uitgevoerd door vakkundig geschoold personeel of uw installerateur.

Waarschuwing

Wijzigingen aan de recorder leiden tot verlies van garantie, wanner deze wijzigingen nicht wordenuitgevoerd door vakkundig personeel.

Wij adviseren om het inbouwen van een harde schijf te lately uitvoeren door een professioneel installmenteur.

Bij onjuiste inbouw van de harde schijf vervalt de garantie!

Overbelasting/overspanning

• Voorkom overbelasting van stopcontacten, verlengkabels en adapters. Dit kan leiden tot brand of een elektrische schok.
• Om beschadiging door overspanning (bv. bij onweer) te voorkomen, worden geadviseerd om gebruik te makes van een overspanningsbeveiliging.

Kabels

• Pak alle kabelsuitsluitend vast aan de stekker(s) en trek Niet aan de kabels zich.
• Pak de netkabel nooit vast met natte handen. Hierdoor kan kortsluiting ontstaan en bestaat gevaar voor een elektrische schok.
• Plaats de recorder zich, meubelstukken of andere zware voorwerpen Niet op de kabels en let er op dat de kabels Niet worden geknikt, in het bijzonder bij de stekker en de aansluitingen.
• Leg nooit een knoop in de kabel enbindt de kabel nooit vast aan andere kabels.
• Alle kabels要去en zodenig worden gelegd dat er niemand op kan gaan staan of op enige wijze worden gehinderd.
• Een beschadigde kabel kan brand of een elektrische schok veroorzaken. Controller de netkabel regelmatig.

• Breng geen wijzigingen aan in de netkabel of de stekker.

• Gebruik geen adapters of verlangkabels die nicht voldoen aan de geldende veiligheidsvoorschriften en breng geen wijzigingen aan in de elektriciteitskabels.

Plaatsing/werkomgeving

• Plaats de recorder op een vaste, vlakke ondergrond enplaats geen zware voorwerpen op de recorder.
• De recorder is nicht ontworpen voor gebruik in omgevingen met een hoge temperatuur of luchtvochtigheid (bv. badkamers) of omgevingen met een hoge stofbelasting.
  Bedrijfstemperatuur en luchtvochtigheid: -10 °C tot 55 °C, max. 85 % relatieve luchtvochtigheid. De recorder mag uitsluitend worden gebrukt in een gematigd klimaat.

Let er op dat

• er altijd voldoende ventilatie is gewaarborgd (plaats de recorder Niet in een kast, op een dik tapijt, op een bed of op eenplaats waar de ventilatieoppeningen worden afgesloten en LAST minimaal 10 cm ruimte rondon);
• er geen directe warmtebronnen bv. verwarmingen directe invloed hebben op de recorder;
• er geen direct zonlicht of sterk kunstlicht op de recorder valt;
• de recorder nicht in de directe nabijheid van magnetische velden (bv. luidsprekers) worden opgesteld;
• er geen open vuur (bv. brandende kaarsen) op de recorder worden gezet;
• contact met spat- en druipwater en agressieve vloeistoffen worden voorkomen;
• de recorder nicht worden gebrukt in de directe omgeving van water, in het bijzonder mag de recorder Niet worden ondergedompeld (plaats geen met vloeistof gezulde voorwerpen, bv. vazen of drank op of naast de recorder);
• er geen vreemde voorwerpen+kunnen binnendringen;
• de recorder nicht worden bloat gesteld aan sterke temperatuurschommelingen ontdat er dan luchtvochtigheid kan condenseren wat tot een elektrische kortsluiting kan leiden;
• de recorder nicht worden blootgesteld aan sterke vibraties en trillingen.

Afstandsbediening

• Wanner de afstandsbediening gedurende langere tijd Niet worden gebruikt,要去en alle batterijen worden verwijderd,ondat deze kann gaanlekken en de afstandsbediening hierdoor beschadigd kan worden.

Onderhoud en reiniging

Onderhoudswerkzaamheden zijn vereist wonneer de recorder is beschadigd, bv. wonneer de stekker, de netkabel of de behuizing beschadigdঃ, vloeistoffen of voorwerpen in de recorder terechtঃ发展格局, wonneer de recorder is bootgesteld aan regen of vocht of wonneer de recorder Niet correct werkt of is geallen.

Koppel de recorder tijdens onderhoudswerkzaamheden (bv. schoonmaken) los van het elektriciteitsnet!
- Wanneer u rookontwikkeling, ongebruikelijke geluiden of geuren vaststelt, dient u de recorder direc tuit te schakelen en de stekker direc tuit het stopcontact te nemen. In deze geallen mag de recorder nicht verder worden gebruikt totdat.Deze door een deskundige is onderzocht.
- Laat alle onderhoudswerkzaamheden uitvoeren door een gekwalificeerdevakman.
- U mag de behuizing(en) van de recorder of de accessoires nooit zich openen. Bij geopende behuizing bestaat levensgevaar door een elektrische schok.
- De behuizing en de afstandsbediening kunnen met een vochtige doek worden schoongemaakt.
- Gebruik voor het schoonmaken geen oplosmiddelen, spiritus of verdunner etc. Deze+knen het oppervlak van de behuizing beschadigen.
- Gebruik geen van de volgende substanties:
- zout water, insectenverdelger, chloor-of zuurhoudende oplosmiddelen (salmiak) schuurmiddel.
- Wrijf het oppervlak van de behuizing volledig droog met een katoenen doeck.

Waarschuwing

De recorder werkkt met gevaarlijke spanningen en mag waarom uitsluitend worden geopend door geauthoriseerd vakkundig personeel. Alle onderhouds- en servicewerkzaamheden要去en worden uitgevoerd door vakkundige servicebedrijven. Onvakkundige reparations konnen de gebruiker in levensgevaar brengen.

Accessoires

• Sluit uitsluitend waarvoor bedoelde apparatuur aan anders+kennen er gevaarlijke situatuies ontstaan of kan de recorder worden beschadigd.

Ingebruikname

• Voor de eerste ingebruikname要去en alle verilgheids- en bedieningsvoorschriften in acht worden genomen!
• Open de behuizing uitsluitend om een harde schijf in te bouwen.

Waarschuwing

Controleer bij installmentie in een bestaande videobewakingsinstallatie of alle apparatuur van de netspanning en het laagspanningscircuit is losgekoppeld!

Waarschuwing

Voer bij twijfel de montage, installmenten bedrading Niet zich uit maar LAST over aan een vakman.

Onvakkundige werkzaamheden aan het elektriciteitsnet of de installmentie in het huis, kennen nicht alleen voor uzelf, maar ook voor anderen gevaar opleveren.

Breng de bekabeling altijd zodanig aan dat het elektriciteitsnet en het laagspanningscircuit altijd geschieren verlopen en nergens met elkaar zijn verbonden of als gevolg van een defect verbonden können worden.

Kinderen

• Elektrische apparatusur mag nicht in handen van kinderenterechtkommen! Laat kinderen nooit zonder toezicht gebruik malen van elektrische apparatusur. Kinderen kuren gevaarlijke situatives Niet alkijd correct beoordelen. Kleine onderdelen kuren levensgevaarlijk zijn wanner deze worden ingeslikt.
• Bewaar batterijen en accu's algid op een voor kinderen onbereikbare plaats. Wanner een batterij of een accu worden ingeslikt, moet direct medische hulp worden gezocht.
• Houd ook verpakkingsmaterialen uit de buurt van kinderen. Hierbij bestaat gevaar voor verstikking!
• Dit apparaat hoor Niet in de handen van kinderen. Verende onderdelen konnen bij onjuist gebruik weg-springen en letsel aan bv. de ogen van kinderenveroorzaken.

Inleiding

Geachte klant,

hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan alle geldende Europese en nationale richtlijnen. De overeenstemming met deze richtlijnen is gecontroleerd, de bijbehorende verklaringen en documenten zijn bij de fabrikant (www.abus.com) beschikbaar.

Om deze status te behouden en gebruik zonder gevaar te garanderen, moet u als gebruiker deze handleiding inRCTn!

Lees de gebruiksaanwijzing voor gebruik van dit product volledig door en neem alle aanwijzingen voor gebruik en veiligheid in acht!

Alle genoemde bedrijfsnamen en productaanduidingen zich handelsmerken van de resp. eigenaaren. Alle rechten voorbehonden

Wanneru vragen heeft,kest u contact opnemen met uw installateur of leverancier!

Uitsluiting van aansprakelijkheid

Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Wanner u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de achechterijde van deze handleiding hiervan op de hoogte te stellen. ABUS Security-Center GmbH aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich hetrecht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen. ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er worden geen enkele garantie gegeven voor de inhoud van dit document.

Algemene informatie

Voor correct gebruik van dit apparaat moet u deze handleiding volledig doorlezen en bewaren om eventueel later te konnen raadplegen.

Deze handleiding bevat informatatie over bediening en onderhoud van deze recorder. Neem in geval van reparatie contact op met een geauthoriseerd servicebedrijf.

Uitpakken

Behandel de recorderijdens het uitpakken zichoor voorzichtig.

Verpakkingen en verpakkingsmaterialen können worden hergebruikt en moeten in原則 ter recycling worden aangeboden.

Wij adviseren:

papier, karton en golfkarton resp.
kunststoffverpakkingsmaterialien in deaarvoor bestemde
afvalcontainers te deponeren.

Wanner deze in uw omgeving Niet aanwezig+zijn, kut u deze materialen met het huishoudelijk restafval afvoeren. Wanner de verpakking is beschadigd, moet u als eerste de recorder controleren. Wanner u beschadigingen aan de recorder vaststelt, moet u deze met de verpakking returneren en contact opnemen met de fabrikant.

Leveringsomvang

• ABUS NVR recorder
  Netkabel (EU/UK/AUS)
• SATA-kabel en schroeven voor HDD
• Draagconstructie en schroeven voor serverracks
• Software CD
• Gebruiksaanwijzing (op CD of ingesloten)
  Korte Handleiding (op CD of ingesloten)
  Aansluitklemmen

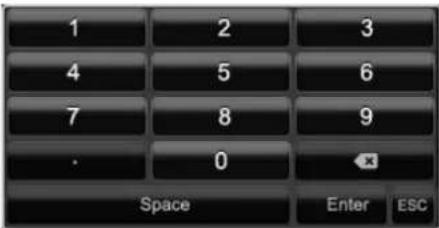

Beeldschermtoetsenbord

Wanneru met de muis op een invoerveld voor tekst klikt,verschijnt er een toetsenbord op het beeldschem:

Bij zuivere cijferinvoer verschijnt het volgende beeldschemrtoetsenbord:

De werkung van de toetsen is identiek aan de werkung van een "echt" toetsenbord.

• Om een teken in te voeren, staat u de cursor op het teken en klikt u met de linker muisknop.
• Om de invoer af teronden, klicht u op Enter.
• Om het teken voor de cursor te wissen, klikt u op -
• Om—heen en—weer te schakelen:tussen onder-en bovenkast, klikt u op de omkaderde a. De huidige instelling worden boven het toetsenbord weergegeven.
• Om de invoer te annuleren of het invoerveld te verlaten, klikt u op ESC.

Apparaat starten

Let op

De recorder mag uitsluitend worden aangesloten op een netspanning die overeenkomt met hetgeen op het typeplaatje is vermeld.

Maak voor de zekerheid gebruik van een ononderbroken stroomvoorziening (UPS).

Wanner de recorder is aangesloten op de stroomvoorzieening en de hoofdschakelaar op dechterzijde is ingeschakeld, brandt de DVR status LED.

1. Tijdens het opstarten voert de recorder een zichtestuit.
2. Vervolgens verschijnt de installment-assistant. Sluit\ deze af om over te schakelen maar de live weergave.

Apparaat uitschakelen, vergrendelen, opniew opstarten

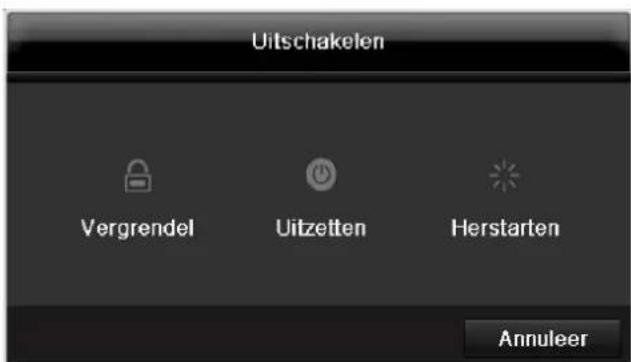

Klik in het hoofdmenu op "Afsluiten". Het volgende scherm verschijnt.

1. Om uit te schakelen kiest u de optie Uitschakelen en bevestigt u de volgende vraag met Ja. De recorder wordenuitgeschakeld.
2. Druk tijdens het uitschakelen Niet op een toets!
3. Om het systeme te vergrendelen, kiest u het linker symbool Vergrendel. De gebruikersinterface is nu geblokkeerd. Om in het menu te komen is een wachtwoord nodig.
4. Kies hetrecht symbool Herstarten om opnieuw op te starten. De recorder worden opnieuw opgestart.

Inschakelen

• Toets OK indrukken en 5 seconden ingedrukt houden om de recorder waar in te schakelen.

Statusindicatoren

Algemeen

De volgende statusindicatoren geben informatie over de bedrijfstoestand:

• LED's op de Voorzijde
• Akoestische waarschuwingssignalen
• Icons (weergave-elementen) op de monitor.

Opmerking

Neem de uitleg in deAPEkerte handleiding in acht.

DVR status LED

Toestand	Functie
Brandt permanent wit	Systeemstatus OK
Knippert wit	Systeemstatus OK, opname-instellingen opgeslagen,bewakingsmodus actief
Brandt permanent blauw	Minimaal 1 camera bezig met opnemen
Brandt permanent rood	Onderhoudoodzakelijk

Selectietoetsen voor de camera's status LED

Toestand	Functie
Uit	Geen camera aangesloten
Brandt permanent wit	Camera aangesloten
Brandt permanent blauw	Camera bezig met opnemen

Informatie op de monitor

De recorder geeft de datum, de tijd en de naam van de camera waar en of er momenteel worden opgenomen.

• Permanente opname "Blauwe R"
• Alarm / MD&Alarm / MD|Alarm opname: ,rode R"
  Bewegingsdetectieopname ,gele R"

Hulpprogramma installingen

Systeem configureren

De installmente-assistant ondersteunt u bij het configureren van de nodige basisinstallingen van het systeme. Na het doorlopen van de installmente-assistant is de DVR volledig geconfigureerd voor opname en bewaking.

Opmerking

Alle gedetailleerde installingen vindt u in het menu, zie overzicht op pagina 159.

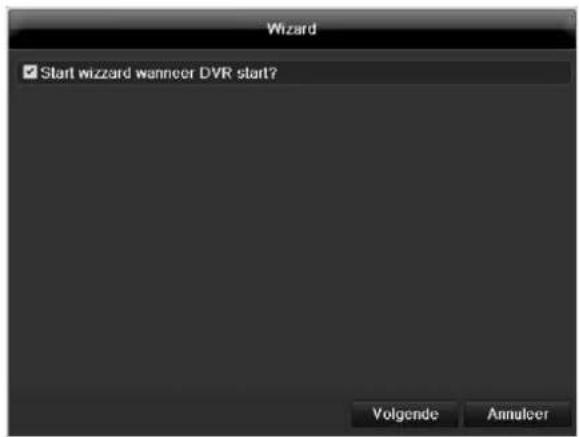

Na het eerste inschakelen verschijnt de taalkeuze:

1. Klik in het invoerveld en kies de gewenste taal uit de lijst. Om verder te gaan klicht u op Volgende. De volgende vraag verschijnt:

• klik op Volgende om de assistant te starten.

Opmerking

Nadat het systeme is geconfigureerd, kut u de checkbox aanvinken. Het vinkje wordt verwijderd en de assistant worden verrolgens Nieteer automatisch gestart.

Beheerder aanmake

Waarschuwing

Noteer het wachtwoord van de beheerder. Het ingestelde wachtwoord is

"12345".

1. Klik in het invoerveld en voer het wachtwoord voor de beheerde in.
2. Om een新模式 wachtwoord aan te make, vinkt u de checkbox voor Nieuw Admin Pasw aan.
3. Voer het neue wachtwoord in en bevestig uw invoer in het veld eronder.
4. Klik op Volgende.

Datum/tijd

1. Voer de systeemtijd in bestaande uit datum en tijd.
2. Sluit de invoer af met Volgende.

Netwerkinstellungen

1. DHCP actief: wanner op de netwerkrouter DHCP is ingeschakeld, vinkt u de checkbox DHCP aan. Alle netwerkinstillingen worden dan automatisch geconfigureerd.
2. DHCP Niet actief: voer de gegevens handmatig in (IPv4-adres, IPv4 subnetmasker en de IPv4 standaard gateway = IPv4-adres van de router). Optioneel(Int) u ook het adres van de DNS-server invoeren dat u voor het versturen van e-mails nodig heeft.

Een typische adresinstalling zou er bijvoorbeeld als volgt uit kennen zien:

IPv4-adres: 192.168.0.50
IPv4 Subnetmasker: 255.255.255.0
IPv4 Standaard gateway: 192.168.0.1
- Primaire DNS: 192.168.0.1

i Opmerking Indien u de

Indien u de „multi-adres"-modus heeft geseleeteerd, dient u beiden netwerkaansluitingen te configureren! Wijzig hiervoor bij „Selecteer NIC" de LAN-uitgang.

Opmerking

Het apparaat dient bij toegang op afstand via het internet een vast netwerkadres te krijgen.

1. Aangezien dit apparaat 2 netwerkaansluitingen bezit, zich er instellingsmogelijkheden voor het parallelle en het gescheiden gebruik van de aansluitingen beschikbaar:

Net Fault-tolerance	Eén LAN-aansluiting worden geselec-teerd voor de gegevensoverdracht ("NIC selecteren"). De andere aansluiting bevindt zich in een soort stand-by-modus. Wanner er om wel-ke reden dan ook (bijvoorbeeld crash van de netwerkkaart, defecte kabel...) geen gegevensoverdrachtmeer is gegarandeerd, dan schakelt het apparaat waar de andere interface engebruikt deze voor de gegevensoverdracht.
LoadBalance	Bij selectie van deze modus werkend twee netwerkkaarten/netwerk-aansluitingen samen om zo een hogere bandbreedte te krijgen.
Multi-adresse	Bij selectie van deze modus configurerert u voor iedere aansluiting de netwerkgegevens afzonderlijk. Hierdoor is het möglichom het apparaat in twee verschillende netwerken te integreren, zodat de netwerkbelasting worden verlaagd.

Harde schijf beheer

1. Om een neue harde schijf in te stellen, activeert u het keuzevakje met een linkermuisklik en klikt u verwolgens op Init.

Waarschuwing

Alle gegevens op de harde schijf zullen worden gewist!

1. Bevestig de volgende vraag met OK. De harde schijf worden voor gebruik gereedgemaakt Het verloop worden op de statusbalk weergegeven.
2. Sluit de invoer af met Volgende.

Installatie van netwerkcamera's

1. Om netwerkcamera's te installeren, klikt u op Zoeken.
2. Hierna vindt u een overzicht met alleGVonden netwerkcamera's.
3. Activeer de "checkbox" met een linker muisklik om netwerkcamera's te selecteren en klik daarna op "Toevoegen".
4. Klik op Volgende

Cameraopname

1. Selecteer bij „Camera" een camera waarmee u de opname wilt starten.
2. Activeer het keuzevakje „Opname Gestart".
3. Selecteer het opnametype. U(Int, kiezen uit "Opname plannen" en "Motion Detectie". Voor een bewegingsopname moet de camera-interne bewegingsdetectie geactiveerd worden.
4. Druk op Kopieer om de instelling voor andere camera's over te nemen. Selecteer hiervoor de camera's die in het neue venster verschijnen. Activeer het betreffende keuzevakje met een mistrisklik.
5. Sluit de instelling en de instellingshulp af met OK.

Live weergave

Overzicht

De live weergave worden automatisch gestart wanner het systeme worden ingeschakeld.

Door meerdere malen op de toets Menu te drukken, keert u eveneens terug in de live weergave.

In de kopregel vindt u de volgende menu's:

• Menu
  Weergave en
  PTZ.

Aan de rechterkant vindt u het pop-up menu voor de weergave-opties. Rechts worden de datum en dearendweergegeven.

• Om het pop-up menu voor de weergave-opties te openen, klikt u op de menubalk rechtsboven op het rechthoekige symbool.
• Klik op een van de symbolen om:tussen de verschillende weergaven heen en weer te schakelen.

In het hoofdschem worden de signalen van de aangesloten camera's weergegeven.

• Met een dubbele klik met de linker muisknop(Int) u de respons. camera als volledig beeld weergeven of weer op de oorspronkelijke weergave terugzetten.

Statussymbolen

• Afhankelijk van de bedrijfsstatus worden de volgende symbolen weergegeven.

Symbool	Betekenis
R	Rood: alarmopname • Opname bij: alarm, MD|alarm, MD&alarm
R	Geel: bewegingsopname • Opname alleen bij bewegingsdetectie
R	Blauw: opname • Continu-opname

Pop-up menu bij bediening met de luiis

Opmerking

Druk op de rechter muisknop wanneer de cursor zich in een livebeeld befindt.

De volgende instellungen zijn möglichk, de pijl maar rechts geeft aan dat er een submenu beschikkaar is.

Hoofd Menu	Roept het hoofdmenu op
Enkele Camera	Volledig beeld van de gekozen camera
Multi Camera	Verschillende camera lay-outs
Vorig Scherm	Weergave van de vorige camera
Volgend Scherm	Volgende camera(s) weergeven
Start Auto-schak.	Start de sequentiele weergave
Hele dag afspelen	Overschakelen maar afspelen
Aux Monitor	aar de Spot-monitor schakelen
i	Opmerking Automatisch schakelen: Bij de weergave-instelingen kan de vertraging bij het schakelen worden ingesteld.
i	Opmerking Activering van de „Aux Monitor“ zonder aangesloten Spot-beeldschem: Cursorfungtie is gedexeerd.

Selectielijst in het camerabeeld

Klik in de enkelvoudige of meervoudige weergave op een camerabeeld. Er verschijnt een keuzebalk:

(1)	Gedeelte voor het bewegen van de miniatureurbalk
(2)	Handmatige opname activeren/deactiveren
(3)	Directe weergave van de LASTE 5 minuten
(4)	Audio-uitvoer van de video-uitgang activeren/deactiveren
(5)	Direct beeld van het geselecteerde kanaal
(6)	PTZ-besturing
(7)	Digitale zoom
(8)	Handmatige opname activeren/deactiveren

Installingen

Opmerking

De live weergave kan als volgt worden ingesteld.

Open het hoofdmenu en klik op "Configuration". Klik verzolgens op "Live Kijken":

In de tab "Algemeen" zijn de volgende instelleningen beschikkaar:

Video Uitgang	VGA/HDMI, MAIN CVBS
	Selecteert de aansluiting waaraan deinstallen gewijzigd worden
Mode	Diverse camera lay-outs
Tijdsinterval	Omschakeltijd:tussen deafonderlijke camera's bijsequentieweergave
Audio UitgangInschakelen	Audio-uitvoer van de video-uitgangactiveren/deactiveren. Het audio-signaal worden alleen uitgevoerd, alsde betreffende camera-ingang alsvolledig beeld worden weergegeven
EvenementUitgang Poort	Monitor voor de uitvoer vangeburtenissen toewijzen
EvenementTijdsinterval	in seconden waarmeedegeburtenis op de toegeweizen monitor worden weergegeven.
Post Event Dis-play Time	in seconden, berepaalt de duur van hetpop-up venster voor een evenement.

Opmerking

Het recorderbeeld kan via een HDMI- of een VGA-monitor worden uitgegeven. De combinatie van HDMI- en VGA-uitgang worden ondersteund.

De BNC-uitgang kan voor een spotmonitor of voor een zichstandige monitor worden gebruikt.

Opmerking

HDMI/VGA-monitor aangesloten:
een aangesloten HDMI/VGA-monitor worden auto

matisch de hoofdmonitor wanseer de audiouitgang ook is toegewezen. De BNC-uitgang Videospot Uit-uitgang geeft de camera's na elkaar en op volledig scherm wee.

Wanner de HDMI/VGA-kabelijdens het bootproces van de DVR Niet is aangesloten, wordt het belangrijkke videosignaal weergegeven bij BNC-uitgang MAIN. Sluit de HDMI/VGA-kabel aan en reboot de DVR om het belangrijkke videosignaal bij de HDMI/VGA-uitgang waar te gezven.

Geen HDMI/VGA-monitor aangesloten: het belangrijkste videosignaal worden weergegeven bij BNC-uitgang MAIN. De BNC-uitgang Videospot Uit-uitgang geeft de camera's na elkaar en op volledig scherm wee.

Camera-uitgang instellen

U kunt maximaal 16 camera's (TVVR45030) in het liveaanzicht tegelijk lately weergeven.

1. Klik op "Zicht":

1. Kies de weergavemodus.

2. 1x1
   2× 2
   -3x3
   -1+5
   -1+7
   4× 4

3. Met de navigatietoetsen wijst u de uitsnede op het beeldschemr toe aan het gewenste camerasignaal.

4. Deinstalling X geeft aan dat deze camera nicht worden gebruikt.

5. Klik op PasToe om de instellingen over te nemen.

Weergave

Algemeen

Weergave is möglich op drie verschillende manieren:

• via zoeken op gebeurtenis in het hoofdmenu,
• anuit de live weergave resp.
• via het logbestand in het onderhoudsmenu.

i

Opmerking

De knuppen, vorig bestand/vorige dag/vorige gebeurtenis" worden verschillend gebruikt afhankelijk van de playback-modus:

Normale playback:

Door op de knop te drukken springt de playback\ aar de vorige/volgende dag.

Gebeurtenis zoeken:

Door op de knop te drukken springt de playback\ aar de vorige/volgende gebeurtenis-dag.

Gegevens exporteren:

Door op de knop te drukken springt de playback\ aar het vorige/volgende bestand.

Opmerking

De gelijktijdige weergave tot 4 camerakanalen is möglichk.

Het weergaveschem

De weergave worden bediend via het de besturingstoetsen:

№	Informatie
1	Huidige weergave met datum enarend
2	Camera kiezen omweer tegeven
3	Kalender met opnametype
4	Besturingstoetsen met tijdas (zie rechts)

Bediening via de besturingstoetsen

De besturingstoetsen worden gebruikt voor de bediening van de actuele weergave. De symbolen hebben de volgende betekenis:

(1)

(2) (3) (4) (5) (6)

(7) (8) (9) (10)(11)(12)(13)(14)(15)

(17) (18)(19)

№	Betekenis van het symbool
1	Op de tijdbalk inzoomen/uitzoomoen (24 /12 / 1 uren)
2	Audiweergave in-/uitschakelen
3	Startpunt en/of eindhoven van een video voor gegevensopslag vastleggen
4	Markering toevoegen
5	Gebruikersgedefiniere de marketing toevoegen
6	Markeringen beheren
7	Weergave achechteruit
8	Stop
9	Weergave starten/stappen
10	30 seconden terugspoelen
11	30 seconden vooruitspoelen
12	Langzaam vooruitspoelen (slow mot.) (1/16x - 1x)
13	Snel vooruitspoelen (1x - 16x)
14	Vorige opname, vorige dag
15	Volgende opname, volgende dag

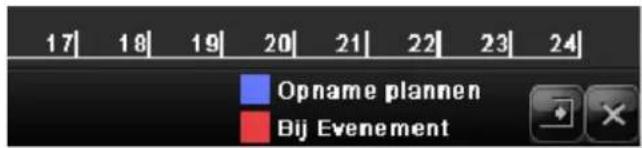

16	Tijdas: • Klik met deUIS op de tijdas om de weergave op een ander moment voort te zetten. • Klik op de "schuifregelaar" en sleep deze waar het gewenste moment om de weergave vanaf dat moment te starten.
17	Opnametype Blauw = continu-opname Rood = opname op gebeurtenis
18	Besturingstoetsen verbergen

19 Weergave afsluiten

Opmerking

U kunt inzoomen op de inhoud van het beeldschem.

• Klik met de rechte muisknop in de lopende weergave.
• Selecteer 'Digitale zoom'.
• De zoom-modus is actief.
• Sleep het zoom-gedeelte met behulp van het venster in het miniatureurbeeldschem.
  Voer een rechtsklik op het beeld uit om te beëindigen.

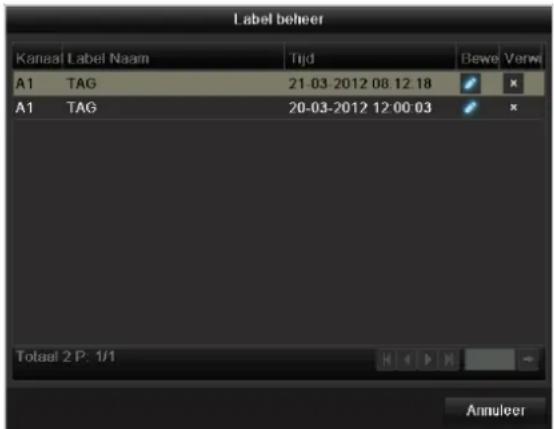

Klik op, Label beheer (6):

• Om de beschrijving van uw markings te wijzigen, klikt u op het bewerken-symbool. Klik op het verwijderen-symbool als u deze wilt verwijderen.

Rechtermuisklik bij lopende weergave

Klik met de rechtermuisknop op het weergavebeeld. De volgende opties zijn beschikkaar

Camera	Camera waarop u wilt zoeken
Digitale Zoom	Vergroot het geselecteerde beeldschermkader digitaal
Bedienpa- neel	Geeft het controlevakje voor de regeling van de weergave meer of ver- bergt deze
Einde	Sluit de weergave af

Hoofd Menu

Overzicht

Het volgende menu-overzicht toont de menu's, waarmee het apparaat kan worden ingesteld en bestuurd.

• Bovendien vindt u aan de rechterkant belangrijke informatie over het apparaat.
• Klik op het gewenste menu om het te openen.

Klik op Einde om het menu te verlaten.

Menubeschrijving

Instelling	Leidt waar de menu's Configuratie, Camera, Opname, HDD, Weergave.	200
Onderhoud	Onderhoud van de recorder zoals firmware-updates, logbestand doorzoeken, configuratie importereren/exporteren, herstellen van de fabrieksinstellungen, Netwerkbelasting weergeven	214

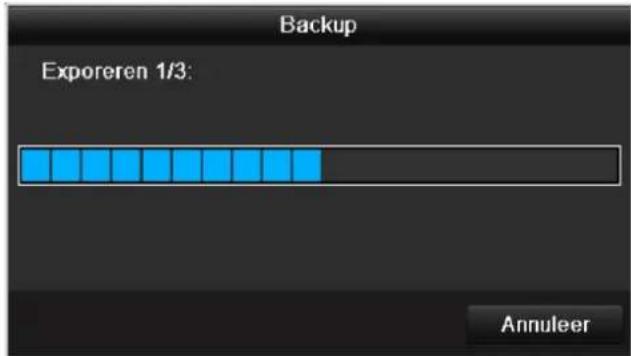

Backup	Functie voor het exporteren van opgeslagen opnamesaar USB-media.	218
Handmatig	Start en/of beëindigt de handmatige video- en beeldopname van de geselecteerde camera's en het handmatig schakelen van de alarmuitgangen.	220
Uitschakelen	Recorder uitschakelen, vergrendelen, opnieuw opstarten	230

Menu	Beschrijving	zie p.
Systeem Configuratie	Beheer van alle instellingen (algemeen, camera, opname, netwerk, alarm, PTZ, RS232, weergave, waarschuwingen, gebruikers).	200
Camera	Menu voor het instellen van cameraparameters (OSD-configuratie, beeldmodus, PTZ-configuratie, bewegingsherkenning, enz.)	210
Opname Configuratie	Menu voor het instellen van opnameparameters (tijdschema, cameraresolutie, -stream, enz.)	213
Disk Management	Ingebouwde harde schijven initialiseren resp. beheren (toewijzen van lees-/schrijffuncties, camera's, beheerde netwerkopslag etc).	216
Afspelen	Parametergestuurde Zoekfunctie waar video- of beeldopnames die+zijn gestart door gebeurtenissen zoals alarmen of bewegingsherkenning, evenals alarmgebeurtenissen en in de weergave geplaatste markeringen.	219

System Configuratie

Opmerking

In het menu "Systeem Configuratie" worden alle instelleningen voor de recorder geconfigureerd.

Waarschuwing

Controleer of de datum en deijd correct zich ingesteld.

LET OP:

Achteraf wijzigen kan leiden tot gevevensverlies!
Zorg opijd voor een back-up van de gevevens.

Overzicht

Menu	Instelling	Pag.
Allgemeen	Taal, video,&tijd,datum,muis, wachtwoord,zomertijd, overigeinstelleningen	200
Netwerkconfiguratie	Vereiste netwerkinstelingen (handmatig IP, DHCP,PPPOE, DDNS etc.)	201
Alarm	Toewijzing en parametervan de alarmingangen enrelaisuitgangen	202
RS-232	Parameters voor de seriëleaansluiting	207
Live Kijken	Display-installingen,toewijzing van deschakeluitgang	207
Waarschuwing	Acties van de recorder bijzondere situatuies (hardestchijf vol, uittval vannetwerkverbinding etc.)	208
Gebruikers	Toevoegen en wijzigelen vangebruikers, toewijzen van detoegangsrechten	208

Opmerking

Neem de opmerkingen in de resp. hoofdstukken in acht.

Algemeen

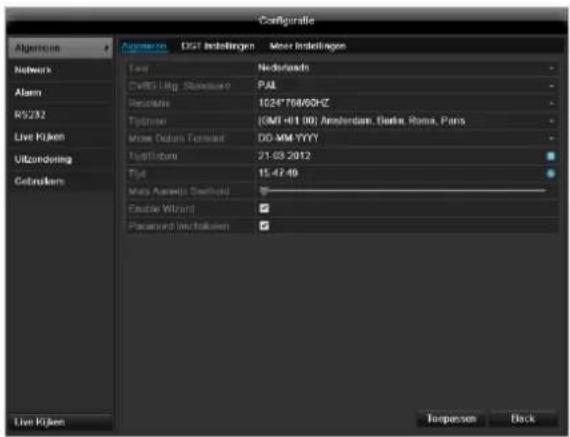

TAB Algemeen	Instelling
Taal	OSD taal
CVBS Uitg. Standaard	PAL, NTSC,
Resolutie	Monitorresolutie
Tijdzone	GMT (Greenwich Mean Time)
Menu Datum Formaat	MM-DD-JJJJ, DD-MM-JJJJ, JJJJ-MM-DD
Tijd / Datum	Datum,ijd
Muis Aanwijs Snelheid	Schuifbalken, links lage, rechts hoge snelheid
Passwoord Inschakelen	Checkboxn nicht aangevinkt: geen wachtwoord ingesteld Checkboxn aangevinkt: er moet een wachtwoord worden ingevoerd om het menu te konnen bedieren
TAB DST-instellingen	Instelling
Auto DST Instelling	Bij een geactiveerd keuzevakje schakelt het apparaat de zomertijd automatisch om.
DST Inschakelen	Bij een geactiveerd keuzevakje kan een nauwkeurige begin-/einddatum worden gekozen.
Van, Tot	Datum begin en einde van de zomertijd
DST Bias	Daylight Saving Time Bias: afwijking van de zomertijd ten opzichte van de normalearend
Meer instillingen	Instelling
Apparaat Naam	Eenduidige specificatie van de recorder
Apparaat No	Voor eenduidige identificatie bij gebruik van een afstandsbediening
Uitgang Modus	Geeft het beeld vager of scherper weer
CVBS Uitgang Helderheid	Schuifregelaar, links lage, rechts ho-ge持有人
Werking Onderbreking	Nie / 1 ... 30 minuten - regelt de tijsdsduur voor weergave van het menu tot het menu waar verdwijnt

Bevestig deinstallingen door te klikken op Toepassen en verlaat het menu met Back.

Netwerkconfiguration

De correcte netwerkinstellungen zijn absolutoodzakelijk wanseer u
- de recorder en debewaking via uw browser wilt bedienen.

Opmerking

Lees voor de configuratie van de recorder de volgende algemene opmerkingen.

Een network is een systemd waar bij minimaal twee netwerkcompatibile apparaten zich gekoppeld.

Soorten gegevensoverdracht:

• kabelgebonden netwerken (bv. CAT5 kabel),
• draadloze netwerken (WLAN) en
• andere transmissiemogelijkheden (Powerline).

Alle systemen bezitten kenmerkende gemeenschappelijk eigenschappen maar+zijn in diverse opzichten ook verschillend.

Begrippen

Hierbij een overzicht van de begrippen die van belang zich voor gebruik van de apparatuur in netwerken.

Parameters	Instelling
IP-adres	Een IP-adres is het uneke adres van een netwerkapparaat binnen het netwerk.Dit adres mag binnen een netwerk slechts=eén enkele koer voorkomen. Er zijn bepaalde adressreeksen gereserveerd voor openbare netwerken zoals bv. het Internet.
Privé adressreeks	bv. 10.0.0.0 - 10.255.255.255, Subnetmasker 255.0.0.0172.16.0.0 - 172.31.255.255Subnetmasker 255.255.0.0192.168.0.0 - 192.168.255.255Subnetmasker 255.255.255.0
Subnetmasker	Een bitmasker dat worden gezrukt om beslissingen resp. toewijzingen bij de routing uit te voeren.In thissnetwerken is dit standard 255.255.255.0.
Gateway	Netwerkapparaat binnen een netwerk dat alle netwerkapparatuur toegang geeft tot internet, bv. de computer die is aingesloten op de DSL modem en meestal de router resp. het access point vormt binnen het netwerk.

Parameters	Instelling
Nameserver	Ook DNS (Domain Name Server) zorgt er voor dat bij een internetadres resp. URL (bv. www.google.nl) het unique IP-adres worden gezocht. Wonneer een domeinnaam in de adresbalk van de browser worden ingevoerd, zoekt de DNS het juiste IP-adres van de server en stuart de aanvragen aan die server door. Hier kan het IP-adres van de DNS-server van de provider worden ingevoerd. Het isECHter meestal voldoende om het IP-adres van de gateway op te gezven. Deze stuurt de aanvragen dan automatisch door maar de DNS-server van de provider.
DHCP	De DHCP-server wijst automatisch een IP-adres, het subnetmasker, de gateway en de DNS toe aan de netwerkapparatuur. DHCP's zijn aanwezig in de meeste moderne routers. De DHCP service要去 apart worden ingesteld resp. ingeschakeld. Voor verdere informatatie(Int) raadplegen. Opmerking: Wonneer u gewelijkijdig gezruik maakt van vaste IP-adressen en een DHCP-server,
	moet u er op letten dat de vaste IP-adressen buiten de adresreeks van de DHCP-server liggen sondern er anders adresconflicten können ontstaan.
Poort	Een poort is een interface waarover verschillende programma's met elkaar communicatoren. Bepaalde poorten zijn vast toegewezen (21: Telnet, 23: FTP), andere poortenlopen vrij worden gekozen. Poorten zijn relevant bij verschillende toepassingen, bv. bij exter-ne toegang�ak de recorder via een browser.
MAC gebruiker	Het MAC-adres (Media-Access-Control, ook Ethernet-ID genoemd) is het uneke hardware-adres van de netwerkkaart. Dit adres dient voor de eenduidige identificatie van een apparaat binnen een network.

Opbouw van het netwerk

De recorder moet met een CAT5 kabel fysiek worden aangesloten op het network, die Aansluitingen pagina 162.

Opmerking

Neem s.v.p. de handleidingen en instructie van de netwerkapparatuur in acht.

Het is möglichk om meerdere Switches / Routers / Access-Points met elkaar te verbinden. Een firewall of nadere beveiligingssoftware kan van invloed zich op het network.

Waarschuwing

Bij gebruik van een router zin de netwerkclients, dus ook de recorder, verbonden met internet. Dit geldt darüber ook omgekeerd.

Er moeten absolutveiligheidsmaatregelen wordengenomen (zoalsbv.gebruikmaken van een firewall,regelmatighetwachtwoord wijzigen, standaardpoorten wijzigen)om ongewenste toegang van buitenaf te verhinderen!

Netwerkconfiguration

TAB	Instelling
Allgemeen	Instellingen voor het lakale net alsook selectie van de netwerkmodus.
PPPOE	PPPOE worden gezruikt bij ADSL aansluiting en bij gezruik van een mo-dem.Klik op Instellen om de toegangsge-gevens (gebruikersnaam, wachtwoord) voor uw provider in te voeren.
DDNS	Server voor het Dynamische Domain-Name systeem. Beheer voor het bijwerken van hostnamen resp. DNS vermeldingen.
NTP	Network Time Protocol Server voor het synchroniseren van de tijd
Email	Specifieer hier de e-mailinstellingen voor het verzenden van e-mails in geval van alarm
FTP	Configureer het adres van een FTP-server en het pad, waarin de bestan-den要去en worden opgeslagen.
SNMP	Configureer de parameters, om informatatie over de apparatenstatus te verkrijgen.
Meer Instellingen	Communicatie en HTTP-poort.

TAB Allgemein

Parameters	Instelling
Transmissiom odell	zie verklaring p. 201
Selecteer NIC	Selecteer voor welke aansluiting de netwerkinstelingen dienen te worden uitgevoerd.
NIC Type	Kies hier de transmissiesnelheid van de ingebouwde netwerkkaart. Tip: 10M/100/1000M Self-adaptive
DHCP Activeren	Vink deze checkbox aan wanner de IP-adressen in het netwerk automatisch worden toegewezen via DHCP. DHCP actief: de volgende velden+kunnen Niet worden gewijzigd omdat deze parameters via DHCP worden ingesteld. Opmerking: Wanner u de IP-adressen handmatig wilt toewijzen, dient u er op te letten dat DHCP nicht is ingeschakeld (geen vinkje in de checkbox).
IPv4 Adres	Adres van het apparaat binnen het netwerk wanner het adres handmatig worden toegewezen
IPv4 Subnet Mask	Normaal is dit 255.255.255.0
IPv4 Standaard Gateway	Het adres van de gateway voor internettoegang
IPv6 Adres 1	momenteel nog geen functie.
IPv6 Adres 2	momenteel nog geen functie.
IPv6 Standaard Gateway	momenteel nog geen functie.
MAC Adres	Hardware-adres van de ingebouwde netwerkkaart
MTU (Bytes)	Beschrijft de maximale omvang van de grootste protocoldata.
Voorkeur DNS Server	Adres van de Domain Name Servers, meestal het IP-adres van de gateway
Vervangende DNS Server	IP-adres van de secundaire DNS-server
Standaard Route	Standaard NIC

i

Opmerking

Enige van deze instellingen zichniet selecteerbaar voor sommige modi.

PPPOE

1. Vink de checkbox PPPOE aan en voer de gebruikersnaam (voor internettoegang) en het wachtwoord in en bevestig het wachtwoord.
2. Bevestig de instellenen met PasToe.

Waarschuwing

Gebruik PPPOE maar möglichk alleen als er geen router voorhanden is!

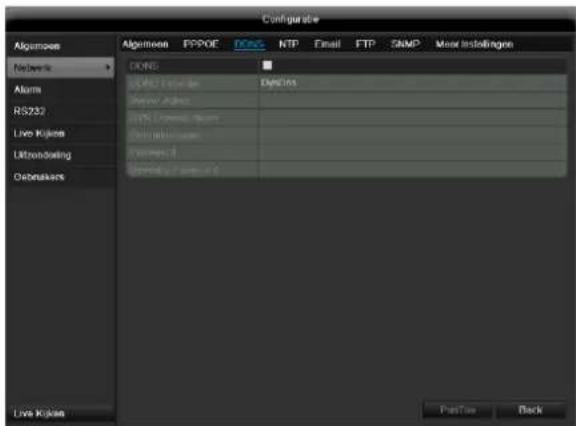

DDNS

1. Om gezbruik te kunnen make n van de ABUS DDNS functies, moet u eerst een account aanmake np www.abus-server.com. Zie hiervoor de veelgestelde vragen op once website.
2. Vink de checkbox "DDNS" aan, kies als "DDNS Provider" 'ABUS DDNS' en voer in het veld "Serveradres" het IP-adres www.abus-server.com in.
3. Bevestig de instellenen met PasToe. Het IP-adres van uw internetverbinding worden nu elke minuut op de server geactualiseerd.

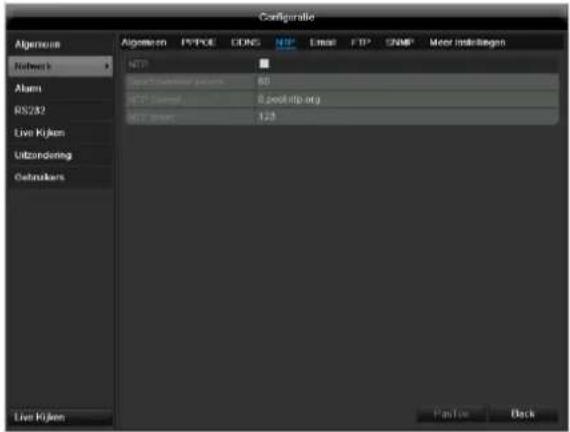

NTP

Opmerking

De recorder kan de tijd synchroniseren met een externe server. Op internet zijn hiervoor meerdere serveradresen beschikbaar.

1. Vink de checkbox "NTP" aan en geef het interval aan voor de synchronisatie. Geef het IP-adres van de NTP-server en de NTP-poort op.

2. Bevestig de instellingen met PasToe.

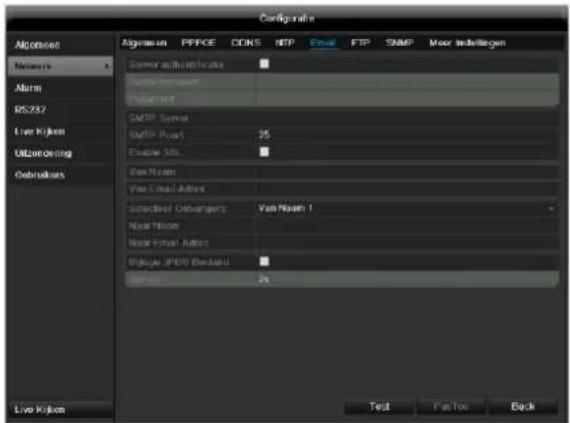

E-mail

In geval van alarm kan de recorder een melding verzenden via e-mail. Voer hier de e-mailconfiguratie in.

Parameters	Installing
Server authenticate	Vink de checkbox aan wanner de aanmelding verloopt via de server van de internet provider
Gebruikernaam	E-mailaccount bij de provider
Password	Wachtwoord waarmee het e-mailaccount is beveiligd
SMTP Server	Adres van de SMTP server van de provider
SMTP Port	Geef de SMTP-poort op (standaard: 25)
Enable SSL	Vink de checkbox aan om de e-mail codering in te schakelen

Van Naam	Naam van de afzender
Van Email Adres	Het e-mailadres dat bij dit account hoort
Selecteer Ontvagers	Kies drie möglichke ontvangers die de e-mail moeten ontvangen
Naar Name	Geef hier de naam van de ontvanger op
Naar Email Adres	Geef hier het e-mailadres van de ontvanger op
Bijlage JPEG Bestand	Vink de checkbox aan wanner er bij de e-mail opnamen van de camera als afbeeldingsbestand要去en worden meegezonden
Interval	Kies:tussen de 2 en 5 seconden afstand:tussen de verschillende opnamen

1. Geeft de parameters van het e-mailbericht op.

2. Klik verzolgens op Test om een test e-mail te verzenden.

3. Als uw invoer correct is en u een bevestigingse-mail hebft ontvangen, druk dan op PasToe.

Opmerking

De recorder verstuurt nu een e-mail aan de ingestelde ontvanger.

Wanner deze e-mail nicht bij de ontvanger arriveert, dient u de instellening te controeren en eventueel te corrigeren

Controleer eventueel de instellenen van het spamfilter van uw e-mail programma.

Opmerking

Gebruik om compatibiliteitsredenen alleen e-mailclients waar bij toegang via SMPT möglichk is.

SNMP

Parameters	Installing
Activeer SNMP	Checkbox activeren, om een verbinding met een SNMP-software te make.
SNMP Versie	Versie van het SNMP-system
SNMP Poort	Geef een SNMP-poort aan (Standaard: 161)
Lees Gemeenschap	Voer de „Key“ in overeenstemming met deinstallingen van uw SNMP-software in.
Srijf Gemeenschap	Voer de „Key“ in overeenstemming met deinstallingen van uw SNMP-software in.
Trap Adres	Geef het IP-adres van de SNMP-manager aan
Trap Poort	Geef de Trap-Port aan (Standaard: 162)

Opmerking

SNMP worden voor de bewaking van de apparatentoestand gezruikt. Hiervoor heeft u een Niet bij ABUS beschikbare SNMP-software nodig.

Bevestig deinstallingen door te klikken op PasToe en verlaat het menu met Back.

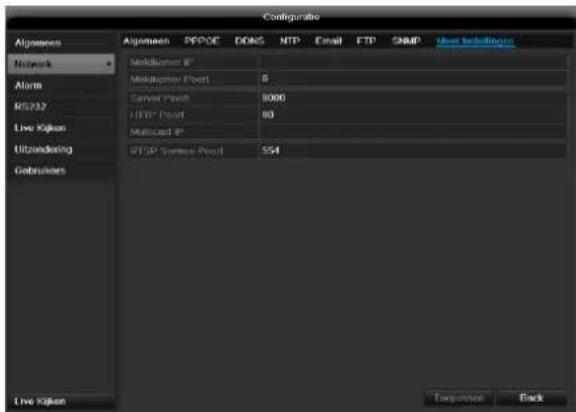

Meer instellingen

Parameters	Installing
Meldkamer IP	Netwerkadres van het CMS-station
Meldkamer Poort	Port van uw CMS-station
Server Porot	Poort voor datacommunicatie
HTTP Poort	Poort voor webserver
Multicast IP	Om het dataverkeer谈起brengen,(Int sunt u een Multicast IPinvoeren. Het IP-adres要去overeendentommen met het IP-adresvan de pc met de CMS-software.
RTSP ServicePoort	Geef de RTSP-Port aan(Standaard 554)

Opmerking

Serverpoort 8000 en HTTP-poort 80 zijn de standaardpoorten voor clients op afstand en toegang op afstand via de internetbrowser.

Opmerking

Bij alarm Host IP/Port configureert u het netwerkadress van de pc van uw CMS-software. In geval van alarm worden de CMS-software gewaarschuwt, die afhankelijk van de instelling verzschillende alarmreacties UITvoert.

Alarm

Alarm Status

Hier ziet u een lijst met alle alarmin- en uitgangen en de actuèle status.

Alarm ingang

• Selecteer een reactie voor geval van alarm met klikken op het 'instellings'-symbool bij „Acties"uit.

Parameters	Installing
AlarmIN No	Kies de alarminggang om deinstellen te configureren.
Alarm Naam	Geef een duidelijke beschrijving, bv.deurcontact magazijn
Type	N.O.: circuit normal geopendN.C.: circuit normal gesloten

Activeer de alarmingang voor selecteren van de checkbox bij „Instelling".
Leg het gedrag van de recorder voor geval van alarm vast onder "Acties".
- Klik op Kopieer, om deze instellungen voor andere camera's over te nemen.
- Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met Back.

Acties

TAB Trek Kanaal

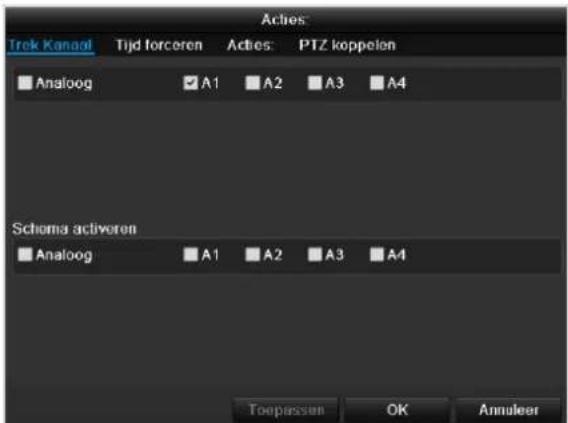

Selecteer door activeren van de desbetreffende checkbox, welk camerakanaal in geval van alarm dient te worden geactiveerd.

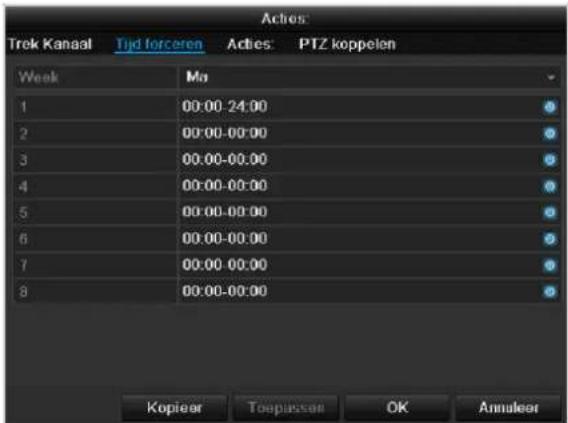

TAB Tijd forceren

• Leg vast, op welkeijd het in de TAB „Acties" te selecteren gedrag in geval van alarm geactiveerd dient teijken.
• Klik op Kopieer, om deze instellungen voor andereweekdagen of de hele week over te nemen.

TAB Acties

Leg het gedrag in het geval van alarm vast:

Parameters	Instelling
Pop-up Beeld op Monitor	Op de monitor verschijnt een pop-up
Audio Waarschuwing	Het toestel geeft meermaals een waarschuwingssignaal
Notify Surveillance Center	Stuurt een alarmsignaal maar een pc met de ABUS CMS-software. De software要去 hiervoort gestart+zijn en de recor- der要去aar in de bewakingsmodus+zijn.
Verzend E-Mail	Er worden een e-mail maar een gespecifieerd mailadres gestuurd. Zie p. 202
Trigger alarmuitgang	Zie p. 202

Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK.

Opmerking

Om met behulp van een alarm op te nemen,要去 het tijschema onder Opname Konfiguratie (zie p.) instellen.

TAB PTZ koppelen

Momenteel geen functie.

Alarm Uitgang

1. Selecteer de te configureren alarmuitgang in het drop-down-menu bij „Alarm Uit Nr.”
2. Geef bij „Alarm Naam" de alarmingang een willekeurige naam.
3. Selecteer bij "Hood Voor", hoe lang het alarm actief dient teijken.
4. Stel bij "Tijdforceren" het tijschema voor de alarmuitgang in.
5. Klik op Kopieer, om deze instellungen voor andere alarmuitgangen over te nemen
6. Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK.

RS232

Momenteel geen functie.

Live Kijken

zie p. 188

Waarschuwing

Opmerking

Voer bij "Uitzondering Type" in voor de uitzondering, bv.

• harde schijf vol
• netwerkverbinding onderbroken etc.

en bepaal de reactie van de recorder zoals.

Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met Back.

Gebruikers

Waarschuwing

Noteer het wachtwoord van de beheerder. Het ingestelde wachtwoord is

"12345".

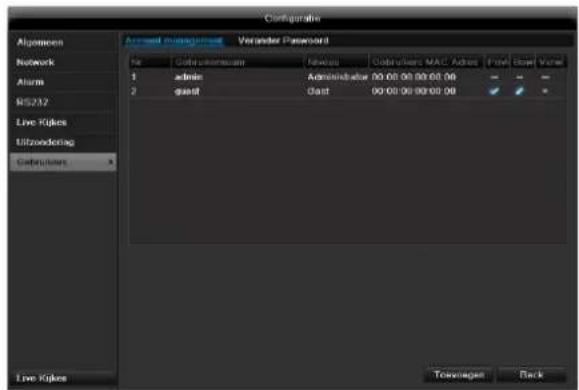

In het gebruikersbeheer können neue gebruikers worden toegevoegd, gewist of bestaande instellenen worden gewijzigd.

1. Om een neue gebruiker toe te voegen, kiest u Toevoegen.

Parameters	Instelling
Gebruikersnaam	Unieke naam
Wachtwoord	Toegangscode voor de recorder en voor het beheer Opmerking: verander het wachtwoord regelmatig, gebruik combinaties van letters en cijfers etc., noteer de wachtwoorden op een veilige plaat.
Bevestig Passwoord	De toegangscode moet opnieuw worden ingevoerd
Nivo	BELANGRIJK: Bij hetiveau Manager+kennenmeer rechten worden ingesteld dan bij hetiveau Gebruiker.
Gebruikers MAC Ad...	Het MAC adres van de netwerkkaart van de PC van de resp. gebruiker Opmerking: Hiermee worden de toegang beperkt tot de PC waarvan het MAC adres hier is ingevoerd!

1. Voer de naam en het wachtwoord in en bevestig de invoer in het veld eronder.
2. Kies het niveau en voer het MAC adres in.
3. Bevestig de instellenen door te klikken op Toepassen.

Waarschuwing

Neem de onderstaande opmerkingen over de toewijzing van toegangsrechten in acht.

Toestemming Installingen

Stuur de toegangsrechten van de gebruikers door op het „Recht"-symbool te klikken. Er konnen alleen toegangsgegevens van handmatig toegevoegde gebruikers worden gewijzigd:

Opmerking

De gebruiker kan lokaal, d.w.z. op de recorder, installingen configureren en parameters wijzigen.

De gebruiker kan/mag via een netwerk verbinding makes met de recorder.

Op de tab Camera worden de rechten voor de toegang tot de individuele camera's (via het network of lokaal) ingesteld.

Parameters	Installing
Lokale Instelling	Lokaal Geheugen Zoeken Lokale Configuratie Lokaal Geavanceerde Werking Lokaal Uitgeschakeld/Hersteld
Remote Instelling	Remote Geheugen Zoeken Remote Configuratie Remote Serielle Poort Bediening Twee-weg Audio Alarm forceren op afstand, alarmuitgang, controleren Remote Geavanceerde Werking Remote Uitgeschakeld/Hersteld
Camera Man- nagement	Vorbeeld op afstand

Waarschuwing

Wijzig de algemene instelling van de gebruiker (naam, wachtwoord,iveau, MAC-adres) met een klik op het „Bewerken"-symbool of in de TAB „Wachtwoord wijzigen".

Camera

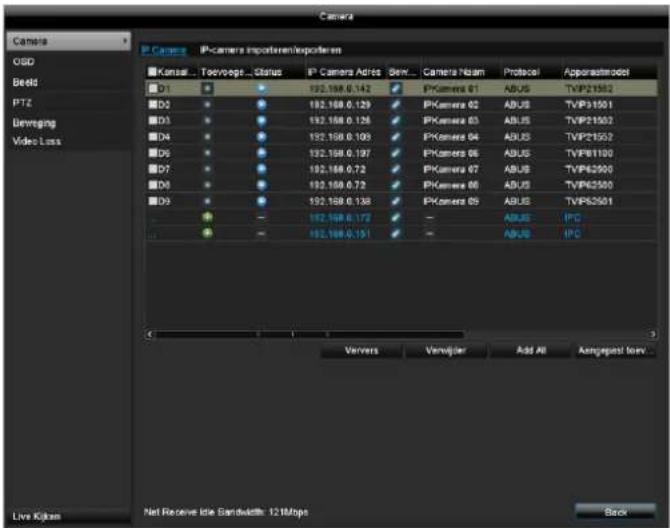

Kamera

Camera	Geeft het cameranummer werk
Toevoegen	Voegt een neue netwerkcamera toe
Adres netwerkcamera	Geeft het ingestelde IP-adres van de camera werk
Bewerken	Bewerk de camera
Naam	Geeft de naam van de netwerkcamera werk
Protocol	Geeft het geselecteerde protocoleer
Apparaat model	Geeft het model werk
Actualiseren	Actualiseert de lijst
Wissen	Wist een netwerkcamera
Alle toevoegen	Voegt alle voorhanden netwerkcamera's toe
Door gebruiker geefinieerd	Instellengen voor het door gebruiker geefinieerde toevoegen

Klik op het + teken om een camera in het systeme te integregeren.

Klik op „Actualiseren"om in het netwerk waar beschikbare ABUS-netwerkcamera's te zoeken.

Klik op „Alle toevoegen" om alle voorhanden netwerkcamera's toe te voegen.

Klik op „Door gebruiker gedefinieree" om Onvif camera's toe te können voegen.

Opmerking

Onder bepaalde omstandigheden moet u achteraf de gebruikersnaam, het wachtwoord en http poort

handmatig invoeren.

De beschikbare bandbreedte geeft aan hoeveel bandbreedte u nog voor de installmentie van de netwerkcamera's ter beschikking hebt.

OSD

Camera	Camera die moet worden ingesteld
Camera Naam	Toewijzing van de cameranaam
Toom Naam	Weergeven van de cameranaam in de liveweergave activeren/deactiveren
Toom Datum	Weergeven van de datum in de liveweergave activeren/deactiveren
Toom Week	Weergeven van de week in de liveweergave activeren/deactiveren
Datum form...	Selectie van de datumweergave
Datum form...	12aar/24aar
OSD Display	Instellingen voor de weergave van de cameranaam en de datum
OSD font	Wijziging van de lettergrootte

Beeld

Selecteer bij „Camera" het camerakanaal dat u wilt bewerken.

Pas bij „Modus kan Niet leeg+zijn" het camerabeeld met behulp van uitgevoerde instillingen of met behulp van

gebruikersgedefinierteinstellenen aan de lichtomstandigheden aan

PTZ

Opmerking

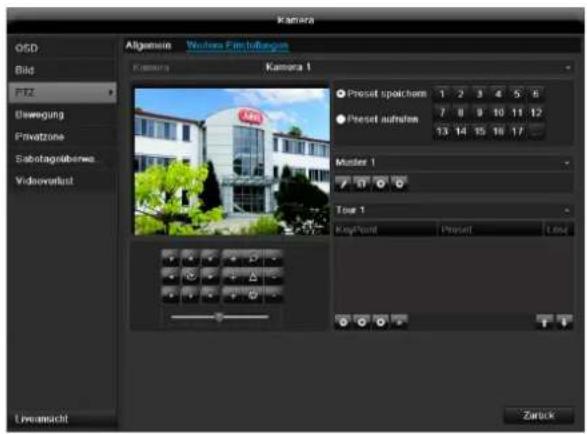

Hier kurz u presets en tours voor de netwerkcamera's TVIP2xxxx instellen.

Opslaan en oproepen van presets

1. Stuur met behulp van de pijltoetsen de netwerkcameraaar het gewenste beeldbereik en sla de positie bijv. als preset 1 op.
2. Klik op "Oproepen" om de net opgeslagen preset 1 aan te lopen.

Installeren en oproepen van tours

1. Leg meerdere presets aan om deze voor de tour te gebruiken
2. Klik op + om een preset te selecteren
3. Voeg bijkomende presettoe om de gewenste tour te installereren
4. Klik daarna op het playsymbol om de tour te starten.

Opmerking

U kunt de tour ook direct in het livebeeld van de betreffende netwerkcamera's starten.

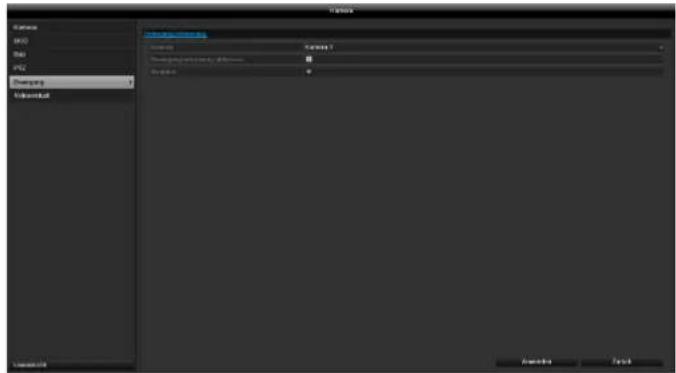

Beweging

Kies bij "Camera" het te bewerken camerakanaal.

Plaats het vinkje bij bewegingsdetectie.
Bijkomend要去 de bewegingsdetectie in de netwerkcamera's geactiveerd worden, verdere details hierover vindt u in de handleiding van uw netwerkcamera.

Opmerking

Om de opname te starten met behulp van de bewegingsherkenning, dient u het tijschema onder Opname in te stellen.

Acties

Trek Kanaal

Door op „Reactie" te klikken, verschijnt de tab Trek Kanaal (alleen bij bewegingsherkenning):

Selecteer een of meerde camerakanalen die bij een alarm een reactie要去en uitvoeren. Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK.

Tijd forceren

Selecteer de tab Tijd forceren.

Stel hier in, op welke tjiden de in de TAB Reactie ingestelde reacties dienen te activeren.

1. Kies de dag en voer een tijschema in.

Opmerking

U kunt maximaal 8 perioden vastleggen, telkens van 00:00 - 00:00; de verschillende perioden mogen elkaar Niet overlappen.

1. Kies bij Kopieer of de instelling voor alleagation van de week要去en.

2. Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK.

Acties

Selecteer de tab Acties.

Hier kurz u het gedrag van de recorder bij bewegingsherkenning configureren door in het betreffende keuzevakje te klikken.

Parameter	Bericht
Pop-up Beeld op Monitor	Het beeld worden automatisch op de monitor weergegeven
Audio Waarschuwing	De recorder geeft een herhaalde akoestische waarschuwing
Notificatie Surveillance Cen-ter	Stuurt een alarmsignaal maar een PC met de USB CMS-software. De software要去 hiervoor+zijn gestart en de recorder要去 waar in de bewakingsmodus staan
Verzend E-Mail	Er worden een e-mail verzonden maar een vooraf opgegeven e-mailadres. Zie pagina 168
Trigger alarmuitgang	zie p.

Bevestig deinstallingen door te klikken op Toepassen en verlaat het menu met OK.

Opname Konfiguratie

Instellen

Open het hoofdmenu en klik op "Opname Konfiguratie":

Tijdschema

Door middel van het tijdschema worden de opnametijden resp. de triggers (opnametype) voor de camera's ingesteld. Kik op de tab "Schema":

Opmerking

Aangezien deinstallingen voor de tabs Opname enDirectbeeldniet vanelkaarverschillen,worden zeaar eenkeer beschreiben

Op het scherm ziet u van links waar rechts de uren van de resp. dag (dagen van bovenaar beneden). Onder dedagen ziet u de gekleurde legenda, d.w.z. in het ingestelde tijschemacorresponderen de opnameperioden in kleur met de gekozen "triggers".

Kleursymbol	Legenda
Blauw	Duur:ijd in uren
Geel	Beweging
Lichtblauw	Beweging en alarm
Rood	Alarm
Grijs	Geen keuze
Groen & rood	Beweging of alarm

• Selecteer de camera en klik op het keuzevakje Schema activeren.
• Klik op Bewerken om het type en de duur van het tijdschema te bepalen

1. Geef in het verzolgkeuzemenu bij „Week" de dag aan die u wilt instellen.
2. Activeer/deactivateer „Hele dag opname". Wonneer Volledige dag actief is, können er geen afgebakendeijden worden ingevoerd, de instelling geldt dan voor de hele dag.
3. Wanner u bepaalde tjden wilt instellen, schakel dan "Hele dag opname"uit.

Toepassingsvoorbeeld

Er moet van 11:00 - 7:00 worden opgenomen.
Hiervoor要去en 2ijdzones worden ingesteld:
1. 11:00 - 24:00
2. 00:00 - 7:00

1. Geef in het uitklapmenu het opnametype aan:

Duur
Bewegingsdetectie
- Alarm
- Bewegingsdetectie of alarm
- Bewegingsdetectie en alarm

1. U kurz bijijdafhankelijke opname maximaal 8 perioden vastleggen, telkens van 00:00 - 24:00; de verschillende perioden mogen elkaar Niet overlappen.

Opmerking

Met de "Duur" legt u perioden vast waarin worden opgenomen.

De andere triggers Zoals bewegingsdetectie en/of alarm, schakelen alleen bij voorkomen van een van deze triggers de opname in.

• Via Kopieer kurz u deze instelling voor andere dagen of de volledige week overnemen
• Sluit uw instellingen in het opnamevenster af met Toepassen en daarna OK

Coder

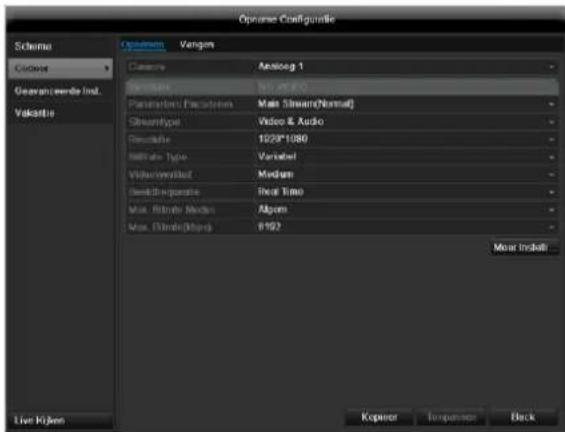

TAB Opnemen

Pre-Opname	Tijd in seconden die vóró een alarm worden opgeslagen
Post-Opname	Tijd in seconden die na een alarm worden opgeslagen

Bevestig de instellingen door op Toepassen te klikken en verlaat het menu met OK.

TAB Vangen

De volgende parameters können worden ingesteld:

Camera	Camera die moet worden ingesteld
Parameter	Volgens tjidschema of geburtenis
Resolutie	Auto, 4CIF(704x576), CIF(352x288), QCIF(176x144)
Kwaliteit	verschillende kwaliteitsniveaua: +++: gemiddelde kwaliteit +++++: hoge kwaliteit
Interval	Afzonderlijke beelden worden om de 1 - 5 seconden volgens geburtenis of tjidschema opgeslagen

Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met Back.

Geavanceerde instelling (alleen TVVR45030)

Overschrijf	Leg u vast of oudere opnamen要去en worden overschreiben wanneser de harde schijf vol is
eSATA	Leg vast of een via USB aangesloten eSATA harde schijf voor de export of voor extra opname/beeldopslag要去 worden gezruikt.

Vakantie

In dit submenu können 32 verschillende opnameinstellungen voor vakantie of feestdagen wordenuitgevoerd Om deze instellenen uit te voeren, klikt u op het „Wijzig"-symbool

Vakantie naam	Handmatige invoer van de naam van de vakantie of de feestdag
Activeren	Activeren resp. deactiveren van de ingestelde vakantie
Mode	Op datum/op week/op maand
Start Datum	Selectie van de begindatum/begintijd
Eind Datum	Selectie van de eindhoven/eindtijd

Bevestig uw instelleningen met Toepassen en OK.

Disk Management

Hardestchijven

Opmerking

Het apparaat beheert maximaal acht 3.5^ SATA harde schijven (alleen TVVR45030).

Voor extra gevevensopslag kan optioneel een eSATA harde schijf worden aangesloten.

Voordat u kunt opnemen,要去en alle harde schijven "geinitialiseerd" worden. Pas daarna herkent de recorder de harde schijven en de resp. toewijzingen.

Waarschuwing

Tijdens het initialiseren worden alle gegevens van de harde schijf gewist!

Zorg opijd voor een back-up van de gegevens.

Harde schijf inbouwen

1. Koppel de recorder los van het lichtnet en open de afdekking.
2. Neem bij de omgang met elektronische apparatuur de ESD voerschriften in acht en zorg ervoor dat u geaard bent.
3. Open de behuizing Niet in omgevingen met tapijt of andere vloerbedekking die statisch kan worden opgeladen.
4. Raak de onderdelen op het moederbord nicht aan.

Waarschuwing

Wonneur vragen heeft over deze stappen of de instructies Niet duidelijk zijn,kest u contact opnemen met uw installateur.

1. Bouw de harde schijf in en sluit de kabels aan.
2. Breng de afdekking wee an en sluit de recorder wee aan op het lichtnet.
3. Schakel de recorder in en gaaar het menu HDD beheer.

Opmerking

Wanneer de ingebouwde harde schijf nicht zichtaar is, dient u de aansluitingen te controleren.

Klik in het menu op „Disk Management" om instellenen voor het beheer van de harde schijfuit te voeren.

Parameters van het harde-schijfbheeer

HDD-Informatie
Label	Geeft het nummer van de interne aansluiting wee
Capaciteit	Capaciteit van de harde schijf in MB
Status	Geeft de huidige status van de harde schijven: Niet geinitialiseerd Normaal Offline
Eigenschap	Redundant: voorzien voor back-up doeleindenAlleen lezen: beveiligd gegen schrijvenR/W: lezen en schrijven
Type	Lokaal: ingebouwde harde schijf NFS: harde schijf op het netwerk Vermijdt indien möglich het gebruik van de NFS-opslag om eventuele optredende compatibiliteitisproblemen
Vrije Ruimte	Geeft bij benadering de vrije opslagcapaciteit aan
HDD	Groepsnummer van de harde schijf, standard 1 (opnamen+kunnen aan groepen worden toegewezen)
Bewerken	Instelleningen voor de harde schijfuitvoeren.
Verwijder	De harde schijf verwijderen

1. Selecteer de harde schijf door de checkbox aan te vinken.
2. Start het proces door op Init te klikken.

3. Bevestig de volgende vraag met OK.

4. Op de statusbalk worden de voortgang van de initialisatie weergegeven.

5. Wanner het initialiseren is afgerond, verschijnt:

Harde-schijfinstellungen van de camera's

Klik op hetsubmenu „Geavanceerde Inst."

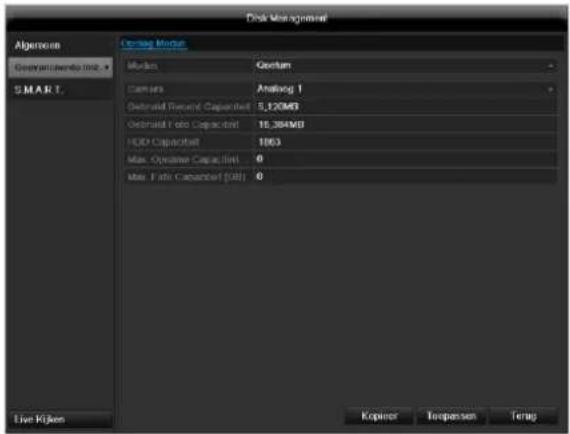

Modus:Quotum

Leg de maximale opnamegrootte op de harde schijf per camera vast.

Mode:HDD Group

1. Selecteer in het verwolgkeuzemenu een groep harde schijven.
2. Leg vast welke camera's op de hardschijfgroep要去en worden opgeslagen door de betreffende keuzevakjes te activeren.
3. Klik op Toepassen en klik in het volgende venster op OK ter bevestiging voor het opnieuw opstarten

Instelling van de harde schijven

Opmerking

Om deze instellingen te konnen uitvoeren, dient u de camera's aan een groep harde schijven te hebben toegewezen (zie Instellingen van de harde schijven van de camera's).

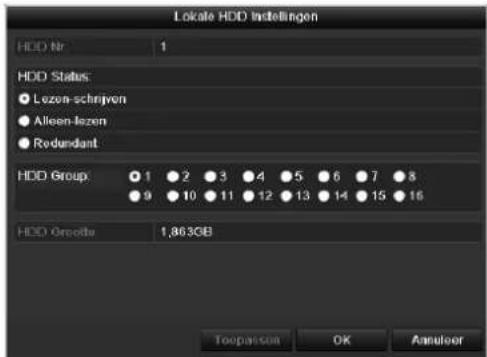

Klik op het „bewerken"-symbool. Er verschijnt een pop-upvenster

HDD N°	Selectie van de harde schijf aan de hand van het interne ansluitnummer
HDD Status	• Lezen en schrijven • Alleen-lezen: schrijfbveiliging • Redundant: voor de verilgheid van de gegevens redundant werken
HDD Group	Selectie van de groep harde schrijven
HDD Grootte	Hardeschijfruimte

Bevestig deinstallingen door te klikken op Toepassen en verlaat het menu met OK.

Let op:

Wonneer er slechts eén harde schijf is ingebouwd en deze de status "Alleen lezen" krijgt, kan de recorder geen opnamen opslaan!

Redundant:

Er zijn minimaal 2 harde schijven ingebouwd.
Op de redundante harde schijf worden een extra kopie van de opnamen opgeslagen. Deze dient als back-up.

Let op:

Als u redundant wilt opnemen, moet u in het opnamenu de redunda opslag activeren (zie p. 214)

i

R/W (lezen/schrijven)

Minimaal eén harde schijf moet de status R/W (lezen/schrijven) krijgen anders kan er nicht worden opgenomen.

HDD status controleren

De status van elke harde schijf kan in het menu

Onderhoud worden gecontroleerd. De S.M.A.R.T. informatatie worden in het logbestand bijgehouden (SelfMonitoring, Analysis and Reporting Technology).

• Open waaroor het logbestand en Zoek maar informatie/S.M.A.R.T. harde schijf. Zie waaroor pagina 218.

Harde schijf alarm instellen

Het is möglich om een alarm vast te leggen dat u informatatie geeft over storingen van de harde schijven.

• Open waarvoor Waarschuwingen in het menu instellen. Zie waarvoor pagina 213.

S.M.A.R.T.

S.M.A.R.T. staat voor Self-Monitoring Analysis and Reporting Technology.

In ditsubmenu verschijnt informatatie over de status van de harde schijf.

De informatatie dient voor de foutopsporing van de hardeschijf. Deactiveer deze functie Niet, indien möglichk

i

Opmerking

De bij S.M.A.R.T. opgeslagen logbestanden kurz u
vinden in het menu Onderhoud bij „Log Zoeken".
Zie ook: p. 221

Afspelen

Druk in het hoofdmenu op Afspelen, om video-opnames te zoeken na een gebeurtenis of een marketing of om de opgeslagen beelden te bekijken.

Opnameplannen

De volgende instellungen zijn beschikkaar:

D1-D32	Camera waarop u wilt zoeken
Video Type	Schema, bewegingsdetectie, alarm resp. bewegingsdetectie en/of alarm, handmatige opname, alle opnamen
Bestand Type	Geblokkeerd, vrijgeven, alles
Start Tijd Stop Tijd	Voer de datum en dearend in

• Klik op Zoeken om opnamen te zoeken die voldoen aan de gekozen instellingen. De resultaten worden weergegeven:

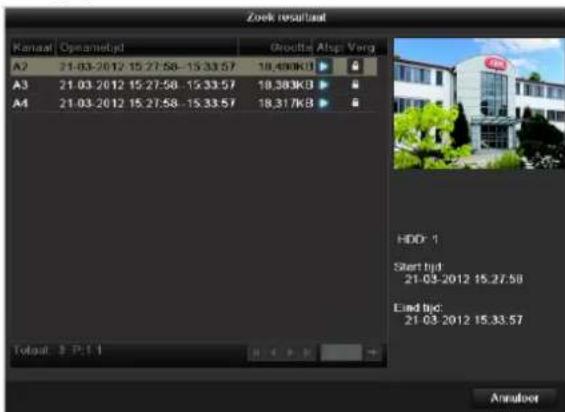

• Kies een opname door op de regel te klikken en verzolgens op "Afspelen"-symbool.

i

Opmerking

In de weergavemodus kurz u op elk moment terugkerenaar de gebeurteniszoekfunctie doormet de rechtermuisknop te klikken en „Video zoeken" te selecteren.

i

Opmerking

De submenu's „Markering" en „Foto" zijn vrijwel identiek met het hierboven beschreiben menu en

worden waarom Niet afzonderlijk beschreiben.
In het submenu „Markering" worden nicht gezocht op opnametype maar op de naam of een trefwoord UIT de naam van de markeringen

Bij Evenement

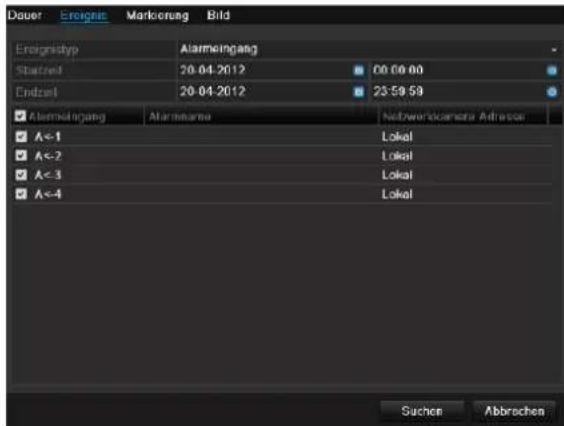

Klik op de tab „Bij Evenement":

Er worden een lijst weergegeven met alle alarminggangen.

Selecteer bij „Event Type" of er moet worden gezocht waar opnames bij alarm („Alarm ingang") of bij beweging ("Bewegingsherkenning").

Selecteer een of meerdere alarmingangen door het keuzevakje te activeren.

Klik op Zoeken.

Selecteer op de weergegeven lijst een of meerdere alarmopnames. Klik op Details voor gedetailleerde informatatie over de opnames.

Markering

Klik op het tabblad "Markering".

Kies via "Activeren van de checkbox" een of meerdere
networkkamera's.
Klik op Zoeken.

Kies op de verschijnende lijst een of meerere markeringen. Klik opDetails om preciezere informatie over de markeringen te verkrijgen.

Beeld

Klik op het tabblad "Beeld".

Kies via "Activeren van de checkbox" een of meerde netwerkcamera's.

Klik op Zoeken.

Kies op de verschijnende lijst een of meerere beelden. Klik op Details om preciezere informatie over de beelden te verkrijgen.

Onderhoud

Opmerking

Het menu dient voor het onderhoud van de recorder en mag uitsluitend worden gebruikt door ervaren gebruikers.

Menu	Instelling	P.
Systeem Informatie	Apparaatinformationatie (serie-nummer, firmwarestatus etc.)	221
Log Zoeken	In het logbestand kan worden gezocht volgens bepaalde criteria, bv. alarm, uitzondering, bediening of informatatie van opname of informatatie (S.M.A.R.T. status van de har-de schijf)	221
Configuratie	Instellingen exporteren of im-porteren	222
Firmware Upgrade	Firmware-update UITvoeren	222
Standard	Systeemreset	223
Net Detectie	Weergave van de transmissie-en ontvangerrate van de recorder	223

Systeem Informatie

Opmerking

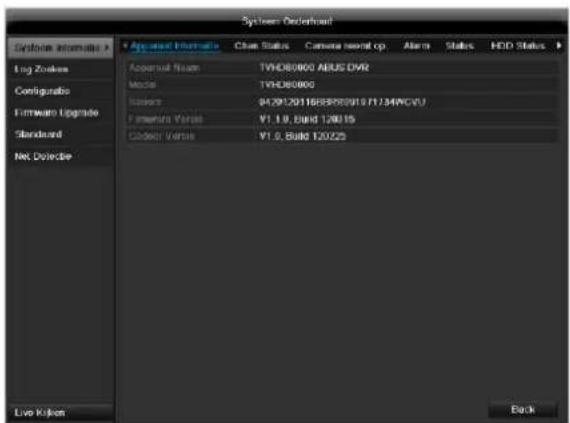

In het informatiemenu worden de technische gegevens van het apparatusaat alsook informatatie over de verschillende instellingen van de camera, opname etc. weergegeven.

Dit is bijvoorbeeld nuttig bij support-vragen.

Log zoeken

Opmerking

Het zoekenaar gebeurtenissen kan aan de hand van de volgende types/gebeurtenissen/ parameters worden uitgevoerd:

Alles
Alarm
Uitzondering
- Werking
- Informatie

Filter1	Filter2
Alles	-
Alarm	· Alles · Alarmingang/-uitgang · Motion Detectie Begin / Einde · Sabotage Detectie Begin / Einde
Uitzondering	· Alles · Video Signaal Verloren · Videosignaal uitzondering · Illegale Inlog · HDD Fof · HDD Fout · IP Conflict · Network Verbroken · Opname uitzondering
	·Ingangs-/opnameresolutie komen nicht overeen
Werking	·Alles ·Lokale, bv.: Opname Start / Activering Alarm Uitgang / ·Remote, bv.: HDD Setting / Parameter Export / ·Gestart / Gestopt Audio
Informatie	·Alles ·HDD Informatie ·HDD S.M.A.R.T. ·Start / Stop Opname ·Start / Stop Vangst ·Verwijder Verlopen Opname ·Netwerk HDD Informatie

1. Kies de gebeurtenis waar u in het logbestand maar wilt zoeken en kies een subparameter.
2. Voer datum enijd in bij "Startijd" en "Stopijd" en klik op Zoeken.
3. Het resultaat worden als volgt weergegeven:

• Het wisselen van de pagina's geschiedt via de navigatiebalk:

(1) (2)

(3) (4)

(5)

(6)

Opmerking

Druk voor het vooruit-, resp. blijdtopen op (3),resp.(2).Druk voor het springen maar de eerste, resp. LASTe pagina op (4), resp.1). Om waar een bepaalde pagina te gaan, voer dit in het veld bij (5) in en bevestig dit met een klik op (6).

• Klik op Details voor gedetailleerde informatie.
• Klik op Afspelen wanneser u de opname bij de gebeurtenis wilt afspelen.
• Klik op Experteer om het logbestand te kopiernenaar een USB-medium.

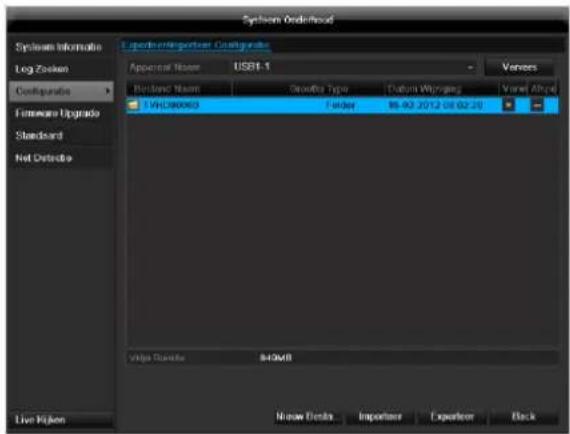

Configuratie

Opmerking

De configuratiebestanden bevatten alle instellungen van de recorder die u na de eerste ingebruikname heeft geconfigureerd. Deze bestanden können op een USB-medium worden opgeslagen. Hiermee(Int)u een tweede recorder configureren met identieke instellenen.

Firmware Upgrade

Opmerking

Een update kan worden uitgevoerd vanaf een USB-medium, via het network of via FTP.

• Kopieer het bestand voor de update met de extensie *.mav waar de hoofdmap van een USB-stick.

• Sluit de USB-stick aan op een van de USB-aansluitingen van de recorder.

• Selecteer de USB-aansluiting, klik eventuele op Ververs.

• Selecteer het updatebestand en klik op de knop Opwaarderen.

• Wacht tot het systeme opnieuw worden gestart.

• Controller de neue firmwareversie in het menu Onderhoud / "System Informatie".

Opmerking

• Update via FTP verloopt opdezelfde manier als hierboven beschreiben, de PC要去 zich in hetzelfde lokale netwerk bevinden!
• Configureer een PC als FTP-server.
• Voer het IP-adres van de FTP-serverin.

Standaard

Opmerking

Bij deze optie worden de fabrieksinstellungen hersteld (reset).

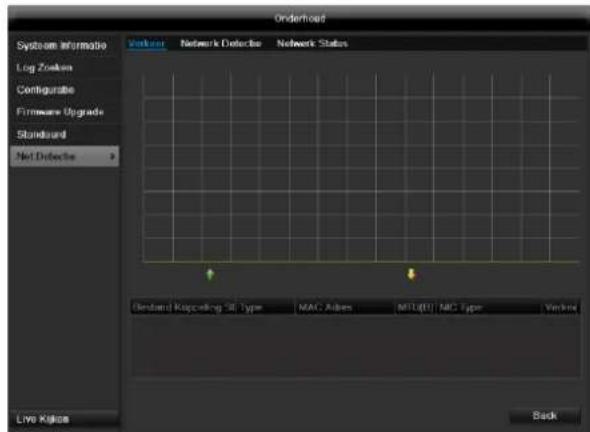

Netzwerk

Opmerking

Hier worden informatie over het netwerkverkeer en de netwerkinterfaces weergegeven.

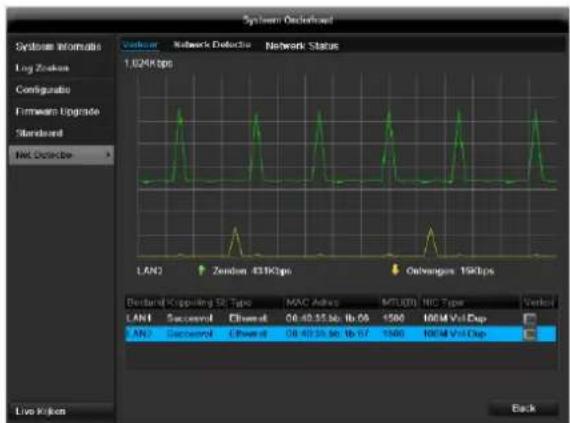

TAB Netwerkbelasting

De hoeveelheid ontvangen en verzonden gegevens worden grafisch weergegeven.

In het veld onder de grafiek worden afhankelijk van de netwerkinstellingen de status en informatatie over een, resp. twee netwerkaansluitingen weergegeven.

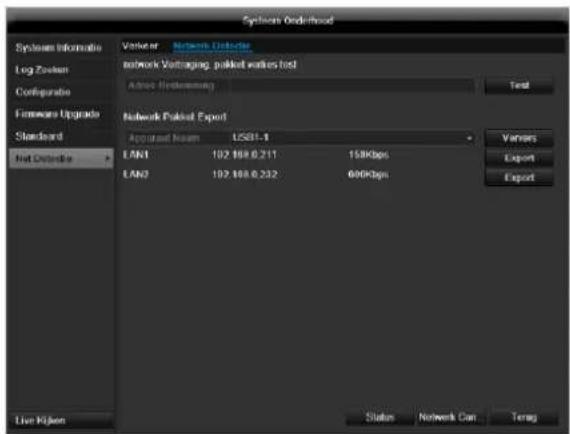

TAB Netwerkidentificatie

Bij „Adres Bestemming" kutn u de verbinding met een ander apparaat, zoals bijvoorbeeld een computer, controlleren ("pingen"). Voer het netwerkadres van het te controlleren apparaat (bijv. 192.168.0.25) in en druk op Test.

Informatie over twee parameters verschijnen:

Parameter	Instelling
Gemiddelde vertraging	Dearend die het gepingde apparaat nodig heeft om te antevoorden
Pakker verlies tief:	geeft in procent aan, hoeveel procent van de pakketten nicht werden overgedragen

Opmerking

Bij een hoge pakketverlieswaarde worden aanbevolen de „Netwerktest" te herhalen.

Opmerking

Als de hoge pakketverlieswaarde blijt optreden dient u uw netwerk op defecte bedrading of schade in de leiding te controleren.

Hoe hoger de pakketverlieswaarde is, hoe slechter de verbinding:tussen het gepingde apparaat en de recorder is.

Bij „Netwerk Pakket export"kestu deinstellenen van de afzonderlijke aansluitingen,resp.-afhankelijk van de instelling van de aansluiting,exporteren.

1. Selecteer bij "Apparaat Naam" een opslagmedium, waarop de instelleningen要去en worden opgeslagen.
2. Klik op Export.

• Na afloop van de voorgangsweergave verschijnt bij succesvolle initialisatie een tipvenster. Sluit deze met OK.
• Klik op status, om de status van de LAN-aansluitingen (verbonden/niet verbonden) te lately weergeven.

Klik op Netwerk, om uw netwerkinstelligen te wijzigen (zie p.201).

TAB Network Status

Overzicht van de bandbreedte.

Uitschakelen

Opmerking

• Selecteren Vergrendel om het menu blokkeren.
• Selecteer Uitzetten om het apparaat het uitschakelen.
• Selecteer Herstarten starten, om een reboot (uitschakelen, opniew inschakelen)uit te voeren.

Zie ook p. 188

Backup

Opnameplannen

Opmerking

Met de exportfunctie können belangrijke opnamen\ aar aangesloten externe media worden\ gekopieerd zoals bv.

USB-media
USB-harde schijf
DVD-brander etc.

• Bij de selectie „Exporteer" worden alle opnames van de geselecteerdeperiode geëxporteerd. Let op dat hierbij Niet meer dan 24aar kan den worden geëxporteerd.

• Voer de parameters in, zie pagina 150.

• Klik op Details om het zoeken te beperken.

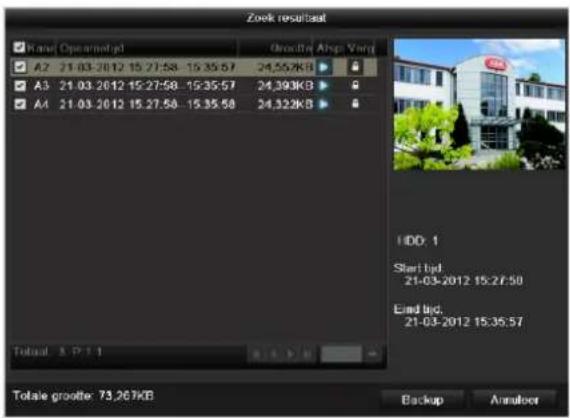

• De omvang van de verschillende opnamen en de totale omvang van alle gezonden bestanden worden weergegeven.
• Door op het „Afspelen“-symbool te klikken, kurz u de betreffende opname bekijken

• Voor het blokkeren of vrijgeven van een bestand klikt u op het „Vergrendet"-symbool.

• Klik op Export om maar het scherm voor exporteren te gaan.

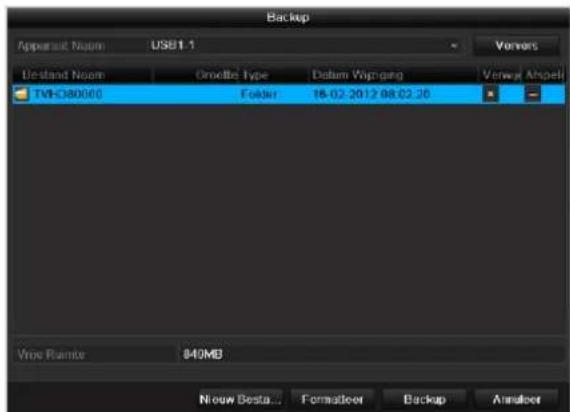

1. Kies in het uitklapmenu het medium waar de gegevens naartoe meten worden gekopieerd

2. Wanner het gewenste medium Niet in de lijst staat, klikt u op Ververs.

3. Wanner het medium dan nog steeds nicht worden weergegeven, koppelt u de recorder los van de recorder en maakt u de verbinding opnieuw. Raadpleeg hiervoorde handleiding van de fabrikant.

4. Klik op Backup om te beginnen met exporteren. De voortgang van het proces worden weergegeven

Opmerking

Nadat de gegevens zijn geëxporteerd, kutu de gegevens op het medium selecteren en afspelen met de meegekopieerde player. Op die manier kutu controleren of het exporteren foulloos is verlopen.

Evenement (gebeurtenisty,Alarm ingang")

Leg de opnameperiode vast waarin u wilt zoeken met behulp van de keuzevakjes bij „startijd" en „eindtijd". Selecteer de alarminggang door het keuzevakje te activeren resp. te deactiveren en klik op Zoeken.

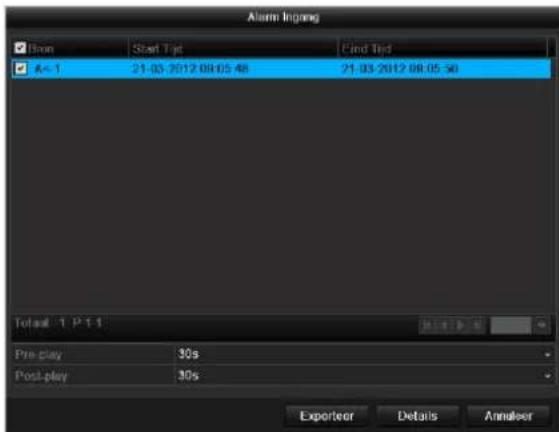

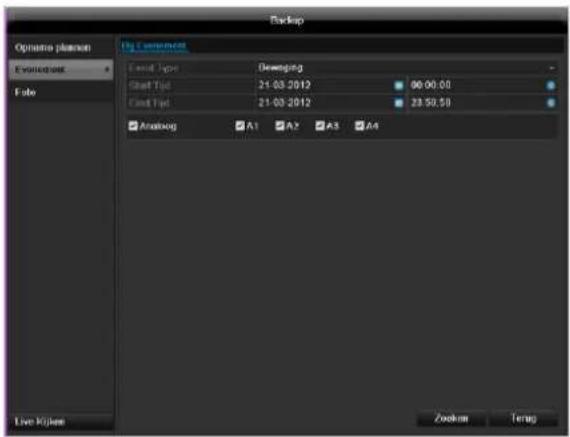

Evenement (gebeurtenistype „Beweging”)

Leg de opnameperiode vast waarin u wilt zoeken met behulp van de keuzevakjes bij „startijd“ en „eindtijd". Selecteer de camera door het keuzevakje te activeren resp. te deactiveren en klik op Zoeken.

Bij beiden gebeurtenistypes veschijnt na het indrukken van de knop Zoeken het volgende venster:

Selecteer de bestanden die u wilt exporteren door het keuzevakje te activeren resp. te deactiveren. Bij „pre-play" resp. „post-play" kurz u de voor- resp. na-alarmtijd instellen. Hiermee kurz u de lenghte van uw exportvideo vastleggen.

Klik op Details om de geselecteerde video te bekijken. Voor gedetailleerde informatatie over het venster, die Opname Konfiguratie (p. 213).

Opmerking

De „pre-play“-opnames/vooralarmopnames\ kunnen alleen worden bekeken, indien de opname\ is gestart voor het alarm plaatsvond.

Opmerking

De submenu's „Opname Konfiguratie" en „Foto" zich vergelijkbaar en worden.daarom Niet afzonderlijk beschreiben.

Handmatig Management

Druk op de REC-toets of ga in het hoofdmenu waar paniekopname om een handmatige beeld-/video-opname te starten of om een alarmuitgang te schakelen.

Record

Kies de camera om handmatig een opname te starten. Klik waarvoor op de schakelknop.

Opmerking

Klik op Analoog om op te nemen van alle aangesloten camera's.

Opeenvolgende directe beelden

Selecteer de camera om handmatig opeenvolgende directe beelden op te nemen. Het tjdsinterval waarin dieze worden opgenomen, kut u instellen in het menu Opname (zie pagina 213).

Klik hiervoor in de schakelknop.

Alarm

Om een van de alarmuitgangen te schakelen, selecteert u de alarmuitgang met een linkermuisklik en klikt u op Activeer voor een, resp. Activeer All om alle uitgangen te schakelen. Om de uitgang(en) wee ter resetten, klikt u op Verwijder, resp.Verwijder All.

Oplossen van storingen

Lees de onderstaande instructies en opmerkingen door om de möglichkeoorzaak voor een storing vast te stellen

voordat u contact opneemt met de technische ondersteuning.

Storing	Oorzaak	Oplossing
Geen stroom.	Netkabel is nicht aangesloten.Netschakelaar staat OFF.	Netkabel goed op het stopcontact aansluiten.Netschakelaar op ON zetten.
	Geen spanning op het stopcontact.	Evt. ter controle een ander apparaat op dit stopcontact aansluiten.
Geen beeld.	Het beeldscherm is nicht ingesteld op ontvangst.Videokabel Niet correct aangesloten.Aangesloten monitor is uitgeschakeld.	Stel de juiste videomodus in totdat er een beeld van de recorder verschijnt.Videokabel correct aansluiten.Monitor inschakelen.
Geen geluid.	Audiokabel zijn nicht correct aangesloten.Via de audiokabel aangesloten apparatuur Niet ingeschakeld.Audiokabel beschadigd.	Audiokabels correct aansluiten.Via de audiokabel aangesloten apparatuur Niet ingeschakeld.Kabel verrangen.
Harde schijf werkt nicht.	Verbindingskabelsijken nicht correct aangesloten.Harde schijf defect of Niet compatibel.	Kabels correct aansluiten.Harde schijf verwangen door een juiste versie.
USB-aansluiting werkt nicht.	Apparaat worden Niet ondersteund.Er worden een USB-hub gebruikt.	Ondersteund USB-apparaat aansluiten, USB2.0.USB-apparaat direct aansluiten.
Geen netwerktoegang.	Netwerkkabel los.Netwerkinstelleningen (DHCP, IP-adres etc.) Niet correct.	Netwerkkabel aansluiten.Netwerkinstelleningen controleren enevt. corrigeren.
Afstandsbediening werkt nicht.	Batterijen verkeerd geplaatst (polariteit, +,-) of leeg.Afstandsbediening is te ver van de recorder verwijderd.Er is een obstakel:tussen de afstandsbediening en de recorder.Te sterke vertlichting of TL-buizen.	Vervang de batterijen door neue. Om de recorder met de afstandsbediening te bedieren moet de afstandsbediening op de recorder worden gericht.Gebruik de afstandsbediening op een afstand van maximaal 7 meter.Verwijder het obstakel.Sterke invloed van TL-buizen voorkomen.
Opnemen nicht möglich.	Geen HDD resp. HDD Niet geinitialiseerd.	Harde schijf inbouwen en initialiseren.
Recorder schakelt plotseling UIT.	De temperatur in de recorder is te hoog.	Maak de recorder schoon resp. verwijder al-le voorwerpen die de ventilatie konnenbeperken.

Recorder reinigen en onderhouden

Opmerking

• De recorder is onderhoudsvrij
• Bescherm de recorder gegen stof, vuil en vocht

Technische gegevens

ABUS Digitale recorder	TVVR45030
Videocompressie	H.264, MPEG-4
Geschikt voor hybride toepassingen	-
Camera-ingangen	32
Camera-uitgangen	-
Monitoruitgangen	Monitor: 1 x BNC (1.0 V p-p, 75 Ω), 1 x VGA, 1 x HDMI
Bedrijfsmodus	Triplex
Resolutie (live weergave)	HDMI: 1920*1080/60Hz(1080P),1600x1200/60Hz,1280*1024/60Hz, 1280*720/60Hz, 1024*768/60Hz VGA: 1920*1080/60Hz(1080P),1600x1200/60Hz,1280*1024/60Hz, 1280*720/60Hz, 1024*768/60Hz BNC Output: PAL: 704x576, NTSC: 704x480
Resolutie bij beeldfrequentie per camera (opname)	Max. 1920 x 1080p @ 25fps
Totale beeldfrequentie	800 fps
Compressieniveaus	Afhankelijk van netwerkcamera
Alarmopslag voor en na gebeurtenis	0~30 sec. / 5 - 900 sec.
Opslagmedium	8 x SATA HDD
Gegevens back-up	3 x USB 2.0, eSATA
Weergaven	1 / 4 / 6 / 8 / 9 / 16
Opnamemodi	Handmatig, tjdschema, bewegingsdetectie, alarm, bewegingsdetectie en alarm, bewegingsdetectie of alarm
Zoekmodi	Op datum enijd, event
Alarmingang (NO/NC)	16
Relaisultgang	4 (Belastbaarheid: 12V DC/1 A)
Rechtenniveauurs	2 (max. 31)
Netwerkaansluiting	2 x RJ45 10/100/1000 Mbps
Gelijktijdige netwerktoegang	128 Camera verbindingen
Netwerkfuncties	Live weergave, afspelen, geveanseport, instellenen
DDNS	√
NTP	√
PTZ-besturing	RS-485
PTZ protocollen	PELCO-D, PELCO-P, Samsung, LG-MULTIX
Alamaring	Akoestische waarschuwing, OSD signaal, e-mail
Audio	Line In: 1 x Cinch (2.0 V p-p, 1000Ω) Audio Out: 2 x Cinch (600Ω)
Bediening	Muis, afstandsbediening, toetsenbord (niet meegeleverd)
Software	ABUS CMS software
OSD talen	Duits, Engels, Frans, Nederlands, Deens, Tsjechisch, Spaans, Pools, Zweeds
Voeding	100~240VAC
Energieverbruik	<45 W (zonder harde schijf)
Bedrijftstemperatuur	-10 °C ~ + 55 °C
Afmetingen (B x H x D)	470 x 90 x 445 mm
Gewicht	≤8 Kg zonder harde schijf
Certificeringen	CE

Technische wijzigingen en fouten voorbehonden. De afmetingen zijn benaderingen

HDD opslagcapaciteit

De benodigde opslagcapaciteit voor opname en bewaking is, naast de fysiieke opslagcapaciteit van de gebruikte harde schijf, afhankelijk van de ingestelde resolutie en de beeldfrequentie van de opname.

Op de meegeleverde cd vindt u een programma waarmee u de vereiste hoeveelheid geheugen kurz berekenen. Daarnaast kut u deze software downloaden op once homepage samen met de ABUS CMS-software.

Overzicht van verbinding combinaties

HDMI + VGA	HDMI + CVBS	VGA + CVBS	HDMI only	VGA only	CVBS only
✓	✓	✓	✓	✓	✓

Afvoeren

Verwijzing maar de EG-richtlijn voor oude elektrische- en elektronische apparatuur

In verband met de bescherming van het milieu mag deze recorder aan het einde van de levensduur Niet worden afgevoerd met het huishoudelijk afval. Dit apparaat kan worden afgevoerd volgens de geldende landelijk richtlijnen. Neem deplaatselijk geldende voorschriften voor de afvoer van deze materialen in acht.

Voer dit apparaat af volgens de EG richtlijn voor elektronisch en elektrotechnisch afval 2002/96/EC - WEEE (Waste Electrical and Electronic Equipment). Bij vragen kut u contact opnemen met de verantwoordelijke instantie in uw gemeente. Adressen voor het inleveren van uw oude apparatuur krijgt u bv. bij de gemeente, deplaatselijkke reinigingsdiensten of bij uw leverancier.

Informatie over de omgang met batterijen

• Plaats de batterijen algtd met de juiste polariteit en probeer Niet om de meegeleverde batterijen op te laden. Worp batterijen nooit in open vuur! Gebruik geen verschillende typen batterijen (oude en neue, alkali en koolstof) geluktijdig. Verwijder de batterijen wanner u dit apparaat gedurende langere vrij nicht gebruikt. Bij onjuist gebruik bestaan gevaar voor explosie en lekkage!
  Denk om het milieu! Lege batterijen horen Niet bij het huisvuil maar moeten worden ingeleverd bij een verzamelpunt!
• Let er op dat batterijen nicht in handen van kinderen verecht komen. Kinderen konnen batterijen in de mond steken en inslikken. Dit kan ernstig letsel tot gevolg hebben. Wanner der gebeurt, dient u onmiddelijk een arts te raadplegen!

• Normale batterijen moot Niet worden opgeladen, verhit of in open vuur worden geworpen (explosiegevaar).

• Vervang batterijenijdig wanner u merkt dat deze zwakker worden.

• Vervang de batterijen.altijd allemaal tegelijk en gebruik uitsluitend batterijen van hetzelfde type.

Belangrijk

Lekkende of beschadigde batterijen können bij aanraking bijtende wonden op de handen veroorzaken.

Gebruik in dit geval de juiste veiligheidshandschoenen.
Reinig het batterijvak met een droge doeck.

Belangrijke opmerking met betrekking tot het afvoeren van batterijen

In dit product worden gebruik gemaakt van batterijen waarvoord de Europese richtlij 2006/66/EG van kracht is en die Niet met het normale huishoudelijk afval mogen worden afgevoerd.

Informeer aan de plaatselijk geldende voorschriften met betrekking tot gescheiden inzameling van batterijen.

De juiste afvoer van batterijen helpt schadelijke gevolgen voor milieu en gezondheid te vermiiden.

Deze markeringen treft u aan op batterijen die schadelijk stoffen bevatten:

Pb = batterij bevat lood

Cd = batterij bevat cadmium

Hg = batterij bevat kwik

EU-richtlijn 2002/95/EG (RoHS-richtlijn)

Dit apparaat voldoet aan de RoHS-richtlijn

Voldoen aan de RoHS-richtlijn betekent dat het product of component geen van de volgende substanties in een hogere dan de volgende concentratie bevat in homogene materialen, tenzij de substantie deel uitmaakt van een toepassing die van de RoHS-richtlijn is uit gezonderd.

a) 0,1% lood (haar gewicht),
b) Kwik,
c) Zeswaardig chroom,
d) Polybroombifenylen (PBB) en polybroomdifenylethers (PBDE)
e) 0.01% cadmium (haar gewicht)

Glossarium

Gebruktevaktermen

1080i

HDTV beeldsignaal met 1060 pixel en geinterlinieerde beeldopbouw.

16:9

Beeldverhouding van een breedbeeldmonitor dat is afgeleid van het bioscoopformataat.

720p

HDT beeldsignaal van 1280 x 720 pixel en progressieve beeldopbouw.

RESOLUTIE

Het standard PAL televiesysteme geegt TV beeld waar met 576 lijnen met normalaal 768 beeldpunter Hogeresolutie TV (HDTV) werkt met minimaal 1280 × 720 beeldpunter.

BEELDDIAGONAAL

Indicatie van de afmetingen van een beeldscherm: de afstand van de linkeronderhoek tot de rechtberbovenhoek in inch (" of centimeters (cm).

BROWSER

Programma voor het weergeven van pagina's op het World Wide Web (www, onderdeel van internet).

CIF

"Common Intermediate Format".

Oorspronkelijk bedoeld voor het omrekenen van PAL waar NTSC. CIF komt overeen met een videoresolutie van 352 × 288 pixel, 2 CIF 704 × 288 pixel, 4 CIF 704 × 576 pixel.

CINCH

Veelgebruekte busaansluiting voor analoge of KBOS videosignalen.

DDNS

"Dynamic Domain-Name-System" vermelding.

Netwerkservice die de IP-adressen van de gebruikers in een database bijhoudt en onderhoud.

DHCP status

"Dynamic Host Configuration Protocol".

Netwerkprotocol dat het möglichk maakt om apparatuur (clients) automatisch aan bestaande netwerken te koppelen. Hierbij wijden DHCP-servers (zoals bv. internet routers) automatisch het IP-adres, het subnetmasker, de gateway de DNS-server enevt. de WINS-server toe aan de clients. Aan de kant van de client hoeft waarvoor alleen het automatisch verzrijgen van een IP-adres te worden ingeschakeld.

DOMAIN

Domein (naamruimte) voor de identificatie van internet-pagina's (bv. www.abus-sc.nl).

DUAL-STREAM

Dualstream is de naam van een transmissiemethode voor video. Er worden gelijktijdig twee streams verzonden, bv. via een netwerk, een stream in hoge en een in lage resolutie. De zgn. "main stream" heeft een 4CIF resolutie, de zgn. "substream" slechts CIF.

DVR

Digitale videorecorder. Een apparaat voor het opnemen van verschillende video- en audiobronnen (analoog en digitaal). De gegevens worden voor de opname gecomprimeerd enervoigens op bv. een harde schijf opgeslagen.

KBOS/CVBS

Afkorting voor kleur, beeld, onderdrukking en synchronisatie. De eenvoudigste vorm videosignaal, ook wel "composit signaal". De beeldkwaliteit is relatief laag.

H.264

(MPEG-4 AVC): standard voor zeer efficiente compressie van videosignalen. Wordt onder andere gebruikt bij Blu-ray en videoconferentiesystemen.

HDD

"Hard Disk Drive": harde schijf (gegevensopsglag op magnetische schijven).

Digitale opslag in computers of DVR's.

GIGABYTE

Eenheid voor de opslagcapaciteit van opslagmedia (HDD, USB, SD/MMC-geheugenkaarten.

HDVR

Hybride DVR. DVR voor de opnamen van analoge camera's en netwerkcamera's.

http

"Hypertext Transfer Protocol".

Een protocol voor de overdracht van gegevens via netwerken. Voornamelijk gebruikt voor de weergave van internetpagina's in een browser.

INTERLACED

Geinterlinieerde opbouw van een videobeeld (TV).

IP-ADRES

Een adres in een computernetwork, Gebaseerd op het Internet Protocol (IP). Hiermee is het möglichk om verschillende apparatuur binnen het network te adresseren en op die manier exclusief verbinding te make.

JPEG

Compressiemethode vooroto's met relatief gering kwaliteitsverlies. De meeste digitale camera's slaan deoto's in het JPEG formaat op.

MPEG

Afkorting voor Moving Picture Experts Group. Het gaat hierbij om een internationale standard voor het comprimeren van bewegende beelden. Op een DVD zich de digitale audiosignalen in dit formaat gecomprimeerd en opgenomen.

NTP

"Network Time Protocol"

Een protocol voor het synchroniseren van deijd via een network. Ook SNTP (Simple Network Time Protocol), dit is een vereenvoudigde versie van het protocol.

NTSC

Standaard voor kleurentelevisie in de VS. Het systeme verschift op enkele punten van de Europese norm PAL. Een volledig NTSC beeld bestaat bv.uit 480 zichtbare van in totaal 525 lijnen. Er worden per seconde 60 halve beelden weergegeven. In vergelijkking met PAL is het systeme gevoeliger voor kleurafwijkingen.

PAL

"Phase Alternating Line". Europese norm voor kleurentelevisie. Er worden gebruik gemaatk van 576 zichtbare beeldlijnen. Met de lijnen die worden gebruikt voor de stuursignalen bestaat een volledig beeld uit 625 lijnen. Er worden per secone 50 halve beelden weergegeven. De fase van het kleurensignaal wisselt waar bij van beeldlijn tot beeldlijn.

PANEL

Vakterm voor het inwendige van een vlak beeldschemm (men spreekte dan van LCD of plasma panels).

PC

Een "Personal Computer" kan als terminal op afstand worden gebrukt met de meegeleverde software of met een browser.

PIXEL

"Picture element". Beeldpunt, beeldelement. Dekleinsteenheid van een digitaal verzonden of weergegevenbeeld.

PIP

"Picture in Picture". Afkorting voor de "Beeld-In-Beeld" functie waar bij op het beeldschem gelijktijdig twee signaalbronnen worden weergegeven. De tweede signaalbron wordt waar bij over de eerste heb gelegd.

PPPoE

"PPP over Ethernet" (Point-to-Point protocol).

Netwerkprotocol voor het opbouwen van een verbinding via een kieslijn zoals bijvoorbeeld worden gebruikt bij ADSL aansluitingen.

PROGRESSIVE

Aftasting resp. weergave van een beeld per beeldlijn, in tegenstelling tot de geinterlinieerde beeldopbouw zoals bij "interlaced".

PTZ

"Pan-Tilt-Zoom".

Draaien, kantelen, zoomen bij gemotoriseerde camera's.

USB

"Universal Serial Bus".

Seriele busaansluiting om bijvoorbeeld opslagmedia bij een draaiende PC aan te sluiten. Maximaal bruikbare transmissiesnelheid bij USB 2.0: ca. 320 Mbit/sec. (ca. 40 MB/sec.).

HDMI/VGA

"Video Graphics Array". Een bij de PC gezruikelijke interface voor analoge videosignalen. Het gaat hierbij in prince om RGB signalen.

INCH

Een maat voor de beeldschermdiagonaal Een inch (") komt overeen met 2,54 cm. De belangrijkste standaardmaten van 16:9 beeldschemen: 26" (66 cm), 32" (81 cm), 37" (94 cm), 42" (106 cm), 50" (127 cm), 65" (165 cm).

Over de ingebouwde harde schijf

De ingebouwde harde schijf (HDD) is zeer gevoelig. Bedien de recorder volgens de handleiding om storingen van de harde schijf te voorkomen. Belangrijke opnamen要去en worden veiliggesteld op externe media om gevevensverlies te voorkomen.

Opmerking

• De recorder magijdens bedrijf nicht worden bewogen.
  Vocht in de recorder kan condenseren en de werking van de harde schijf verstoren.
• Verwijder nooit de stekker uit het stopcontact wanner de recorder is ingeschakeld en onderbreek de stroomtoevoer nooit via de zekeringschakelaar.

• Verplaats de recorder Niet meteen na het uitschakelen. Voordat u de recorder verplaatst dient u de volgende stappen te volgen:

• Wacht na de melding OFF (op de display van de recorder) ten minste twee Minutes

• Verwijder de stekker uit het stopcontact.
• Verplaats de recorder.

Bij een stroomstoring verwijl de recorder in bedrijf is kuren gegevens op de harde schijf verloren gaan. Maak algijd gebruik van een UPS!
- De harde schijf is zeer gevoelig. Onjuiste bediening of een ongeschikte omgeving kan de harde schijf na een bedrijfsduur van enkele jaren beschadigen. Indicaties waaroor zijn het onverwacht stoppen van de weergave of zichtbare mozaiekeffecten in het beeld. Voor een defect van de harde schijf zijn er möglichk geen aanwijzingen.
Bij een defecte harde schijf is het Niet möglichk om opnamen af te spelen. In dit geval moet de harde schijf worden verrangen.

ABUS Netwerkvideorecorder NVR

TVVR45030

Fabrikant

Bediening van het systeme 161

Algemeen 161

Bedieningselementen op de recorder 161

Aansluitingen aan dechterzijde 162

Bedieningselementen op de afstandsbediening 164

Bediening met de lui 164

Korte handleiding 183

Voordat u begint. 183

Installeren van de harde schijf 183

Aansluten 183

Apparaat configureren 183

Belangrijkeveiligheidsinstructies. 184

Verklaring van de symbolen 184

Gebruik volgens voorschrift 184

Algemeen 184

Voedingsspanning 184

Overbelasting/overspanning 185

Kabels 185

Plaatsing/werkomgeving 185

Afstandsbediening 185

Onderhoud en reiniging 186

Accessoires 186

Ingebruikname 186

Kinderen 186

Inleiding 187

Algemene informatie 187

Uitpakken 187

Apparaat uitschakelen, vergrendelen, opniew opstarten 188

Statusindicatoren 189

Algemeen 189

DVR status LED. 189

Selectietoetsen voor de camera's status LED 189

Informatie op de monitor 189

Hulpprogramma instellingen 190

Systeem configureren 190

Beheerder aanmaken 190

Datum/tijd 190

Netwerkinstellungen 191

Hardesthichbeheer 191

Installatie van netwerkcamera's 192

Camaopname 192

Live weergave 193

Overzicht 193

Statussymbolen 193

Pop-up menu bij bediening met de luiis 193

Selectielt in het camerabeeld 194

Installingen 195

Camera-uitgang instellen 195

Weergave 196

Algemeen 196

Het weergaveschem 196

Bediening via de besturingstoetsen 196

Rechtermuisklik bij lopende weergave 197

Hoofd Menu 198

Overzicht 198

Menubeschrijving 198

Overzicht 200

Algemeen 200

Networkconfiguration 201

Begrippen 201

Opbouw van het network 202

Networkconfiguration 202

Alarm 206

RS232 207

Live Kijken 207

Waarschuwing 208

Gebruikers 208

Kamera. 210

OSD 210

Beeld 210

PTZ 211

Beweging 211

Acties 212

Instellen 213

Tijdschema 213

Codeer 214

Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met Back. 215

Geavanceerde instelling (alleen TVVR45030) 215

Vakantie 215

Hardestchijven 216

Harde schijf inbouwen 216

Parameters van het harde-schijfbeheer 216

Harde-schijfinstellungen van de camera's 217

HDD status controleren 218

Harde schijf alarm instellen 218

S.M.A.R.T. 218

Opnameplannen 219

Bij Evenement 219

Markering 219

Beeld 220

Onderhoud 221

Systeme Informatie 221

Log zoeken 221

Configuratie 222

Deze gebruiksaanwijzing hoort bij dit product.

Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.

Bewaar deze hendleiding zorgvuldig, zodat u deze later nogiens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers.

Dansk
