GEBRUIKSAANWIJZING TVHD80100 ABUS

Deze gebruikershandleiding bevat belangrijke opmerkingen over de ingebruikneming en bediening.

Houd hier rekening mee, ook als u dit product aan derden doorgeeft.

Bewaar daarom de gebruikershandleiding om deze na te kunnen lezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met vermelding van de betreffende paginanummers

Dansk

Gebruikershandleiding

Version 1.0

CE

Nederlands

Deze gebruikershandleiding bevat belangrijke opmerkingen over de ingebruikneming en bediening. Houd hier rekening mee, ook als u dit product aan derden doorgeeft.

Bewaar daarom de gebruikershandleiding om deze na te kunnen lezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met vermelding van de betreffende paginanummers

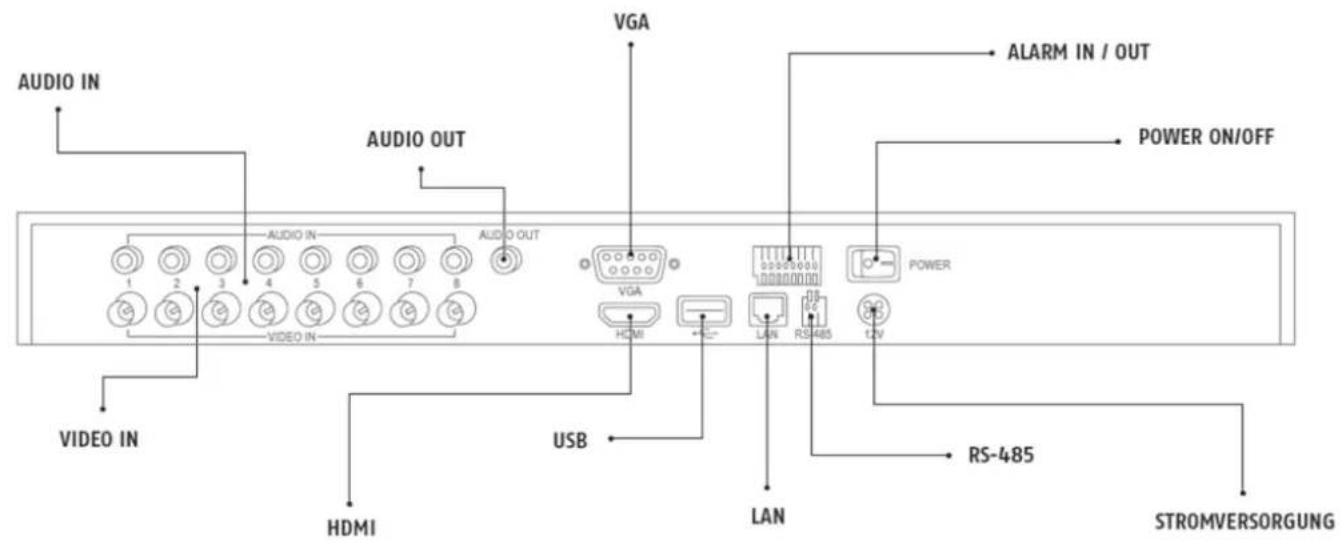

Overzicht

Achterkant

AUDIO IN AUDIO OUT VGA ALARM IN / OUT POWER ON/OFF VIDEO IN AUDIO IN VGA HDMI USB LAN RS-485 POWER RS-485 STROMVERSORGUNG HDMI

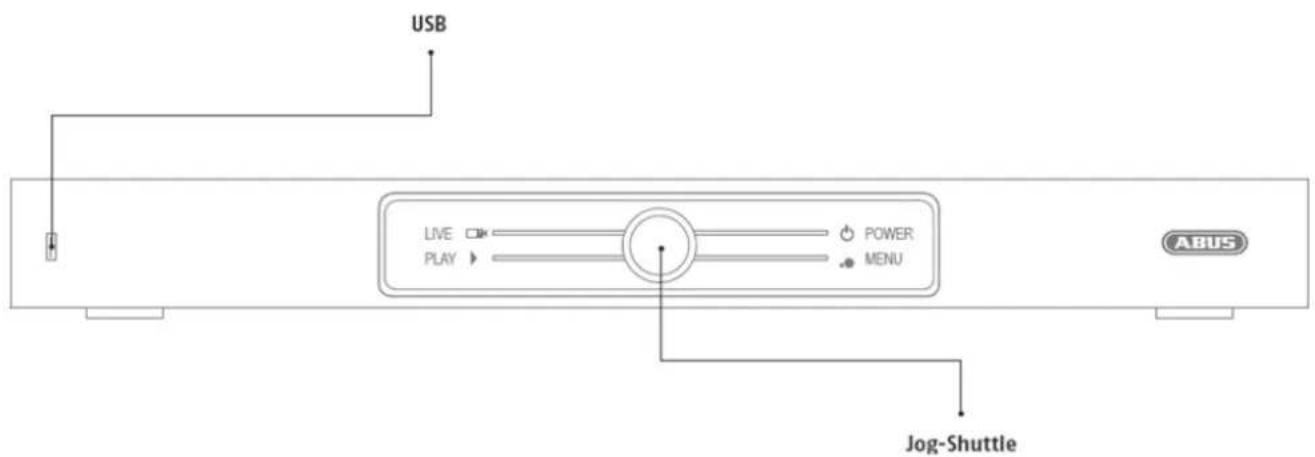

Voorzijde

USB LIVE □ PLAY ▶ POWER MENU Jog-Shuttle ABUS

Bediening van het systeem

Algemeen

U kunt de recorder op de volgende manieren bedienen:

- USB-muis

Aansluitingen aan de achterkant

Opmerking

Neem het overzicht op p. 119 in acht.

Benaming Functie

VIDEO IN:• BNC-ingang voor analoge camera's

AUDIO IN:• cinch ingangen

AUDIO OUT:• audiouitgang cinch (gesynchroniseerd)

VGA:• monitoraansluiting VGA (9 pins),videouitgangssignaal

ALARM IN / OUT:• max. 4 alarmingangen, max. 1relaisuitgangen

POWER ON/OFF:• aan/uit-schakelaar van het apparaat

STROMVERSORGUNG• 12 V DC stroomaansluiting

RS-485• aansluiting voor PTZ camera's

LAN• RJ45-aansluiting voor een netwerkverbinding

USB• Aansluiting voor USB-apparaten

HDMI• HDMI monitor aansluiting

USB• Aansluiting voor USB-apparaten

JOG-SHUTTLE• Selectie van de bedrijfsmodus

Bediening met de muis

i

Opmerking

De verdere beschrijving in deze handleiding gebeurt met de muis.

Dit apparaat is geschikt voor bediening met een USB-muis. Sluit de muis aan op de USB-aansluiting.

Toets	Functie
Links	Enkele klik:Selectie in het menu, activering van een invoerveld resp. een TAB, weergave van het Quick Set-menuDubbele klik:Overschakelen van de beeldschermweergave,enkelbeeld/meerdere beelden tijdens live weergave en afspelenKlikken en slepen:Instellen van privé-maskers resp. zones
Rechts	Enkele klik:Pop-up menu oproepenTerugkeer naar het vorige menu
Blader-wiel	Tijdens live weergave:Vorige/volgende camera weergeven

Overzicht....119

Bediening van het systeem....120

Algemeen 120

Aansluitingen aan de achterkant 120

Bediening met de muis 121

Korte handleiding 125

Voordat u begint....125

Installeren van de harde schijf 125

Aansluiten 125

Apparaat configureren ....125

Belangrijke veiligheidsinstructies....126

Verklaring van de symbolen....126

Gebruik volgens voorschrift 126

Algemeen....126

Voedingsspanning 126

Overbelasting/overspanning 127

Kabels 127

Plaatsing/werkomgeving 127

Afstandsbediening ....127

Onderhoud en reiniging 128

Accessoires....128

Ingebruikname 128

Kinderen....128

Inleiding 129

Algemene informatie....129

Uitpakken 129

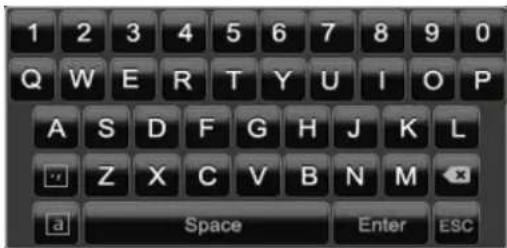

Beeldschermtoetsenbord 130

Apparaat starten 130

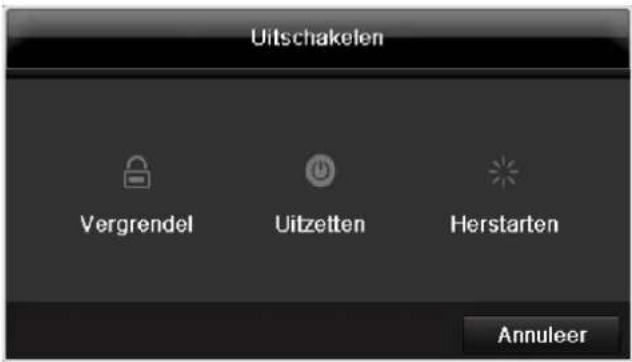

Apparaat uitschakelen, vergrendelen, opnieuw opstarten....130

Statusindicatoren....131

Algemeen....131

Weergaven op de monitor....131

Hulpprogramma instellingen 132

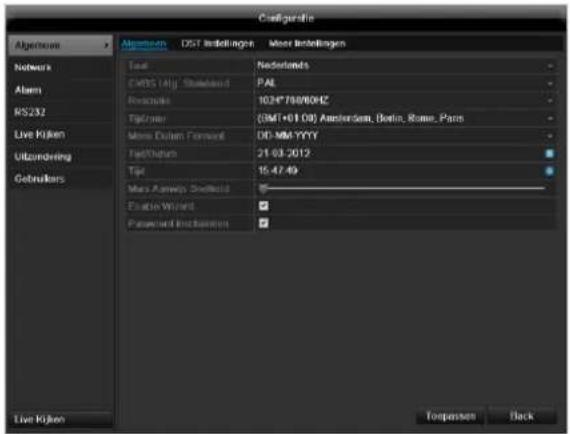

Systeem configureren....132

Beheerder aanmaken 132

Datum / tijd....132

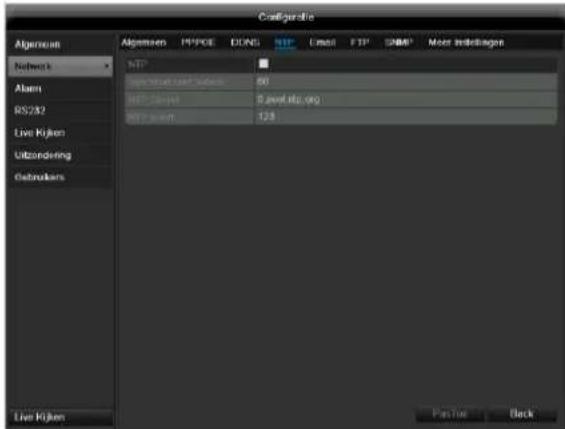

Netwerkinstellingen....133

Harde schijf beheer....133

Cameraopname 133

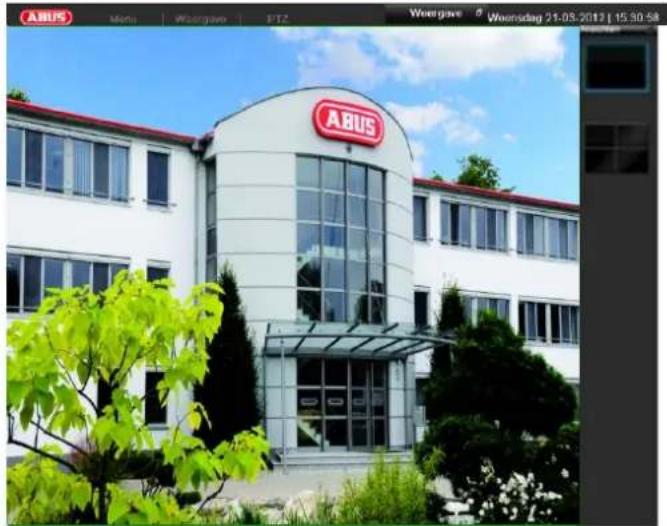

Live weergave ....134

Overzicht....134

Statussymbolen 134

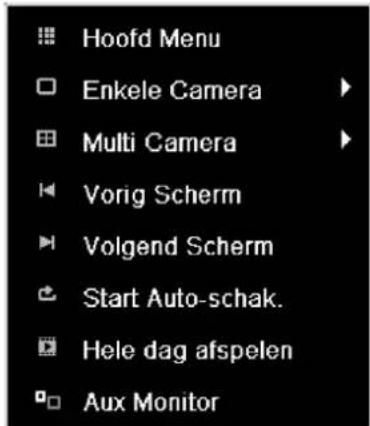

Pop-up menu bij bediening met de muis ....134

Selectielijst in het camerabeeld 135

Instellingen....136

Camera-uitgang instellen 136

Weergave 137

Algemeen 137

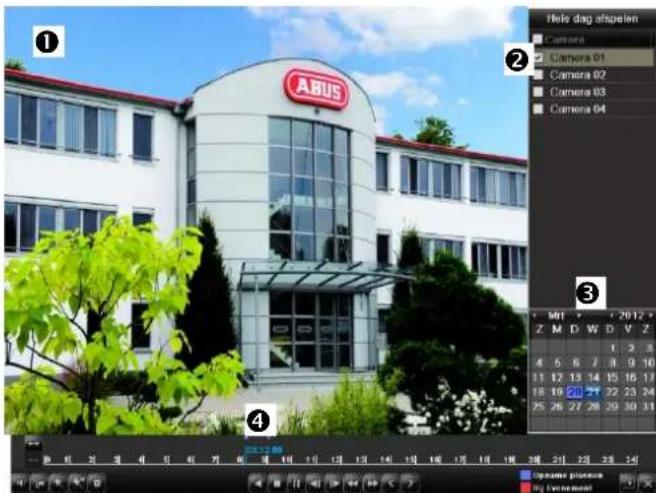

Het weergavescherm 137

Bediening via de besturingstoetsen 137

Hoofd Menu ....139

Overzicht 139

Menubeschrijving 139

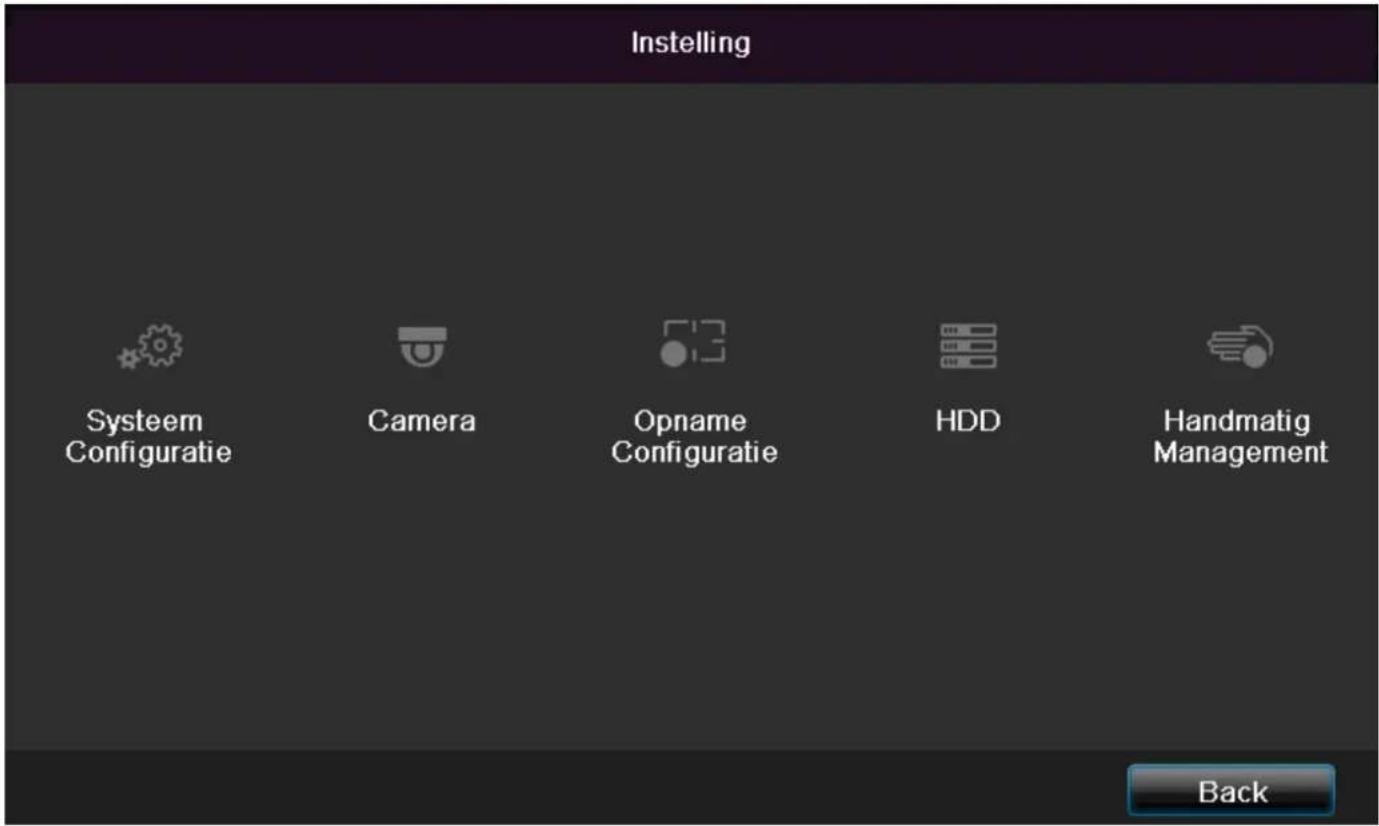

Overzicht 141

Algemeen 141

Netwerkconfiguratie 142

Begrippen 142

Opbouw van het netwerk....143

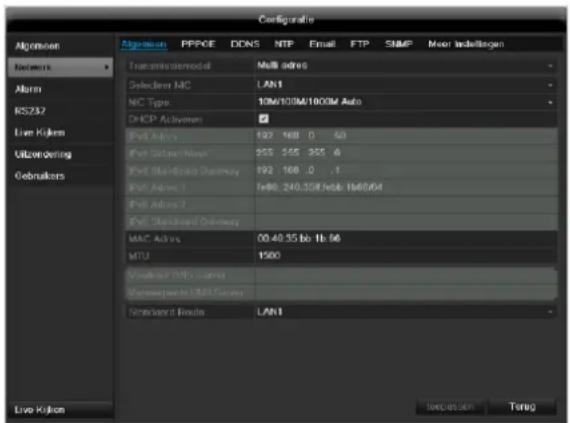

Netwerkconfiguratie....143

Waarschuwing 148

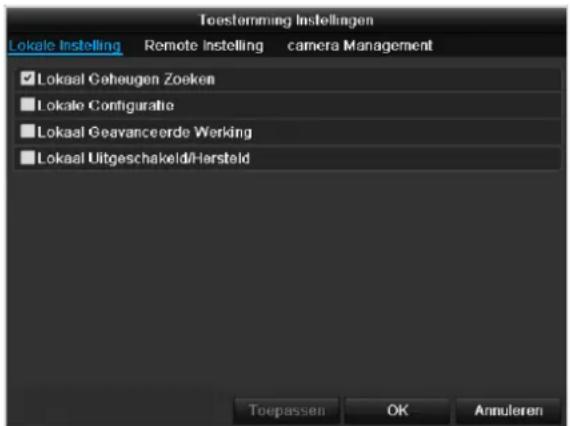

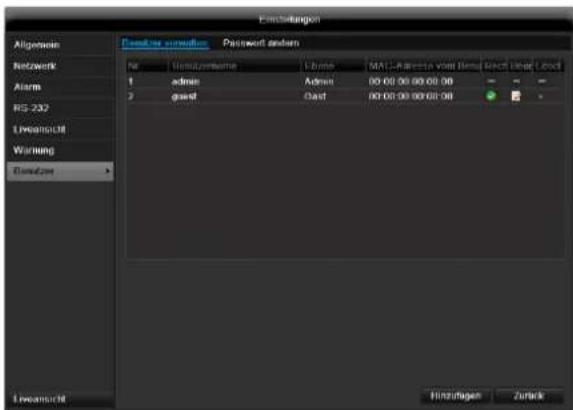

Gebruikers 148

OSD 150

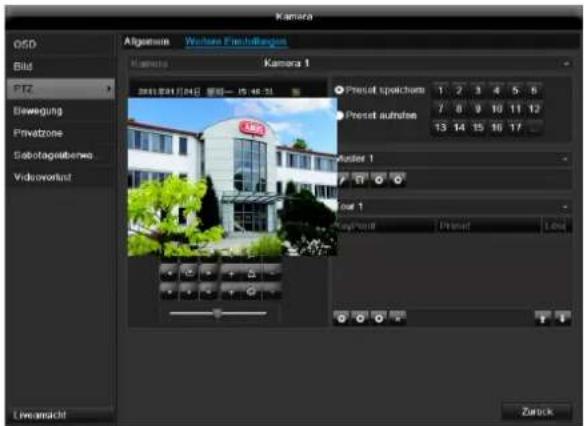

PTZ 150

Beweging 150

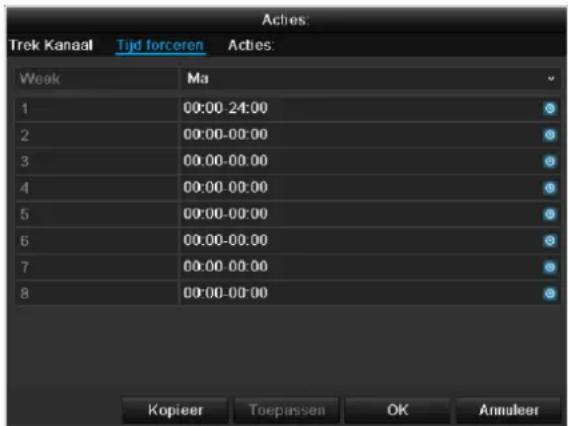

Acties 151

Privatzone 152

Sabotagebeveiliging....152

Videoverlies 153

Instellen....155

Tijdschema....155

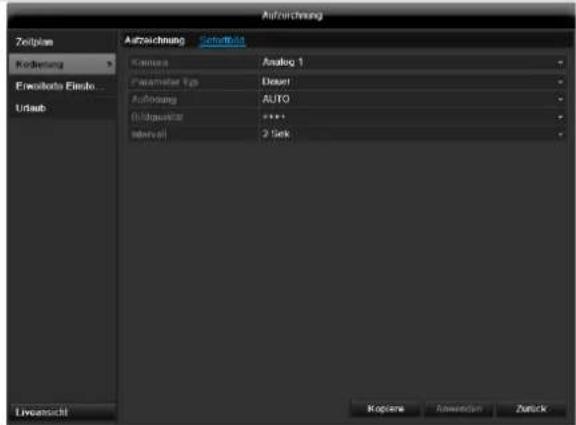

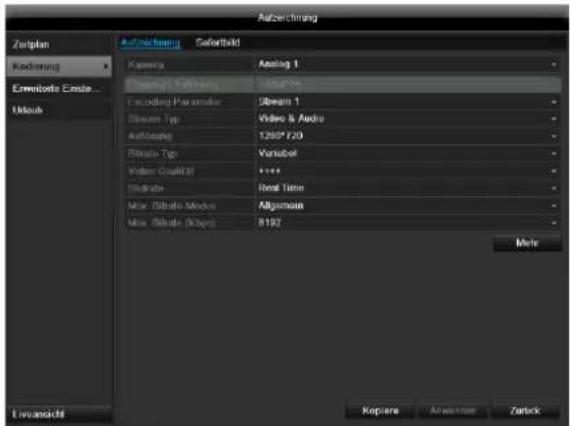

TAB Opnemen 156

Geavanceerde instelling....157

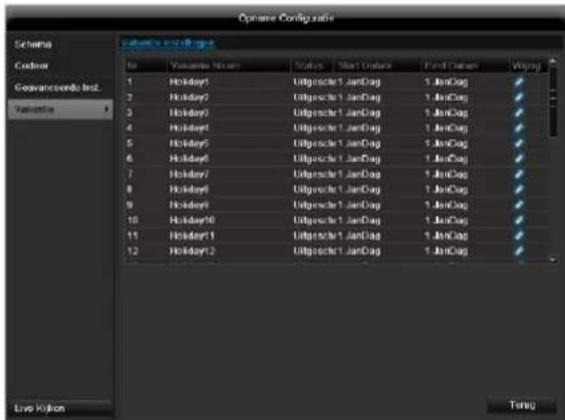

Vakantie....157

Harde schijven 158

Harde schijf inbouwen....158

Parameters van het harde-schijfbeheer 158

Harde-schijfinstellingen van de camera's 159

S.M.A.R.T....159

Status harde schijf controleren....159

Opname 160

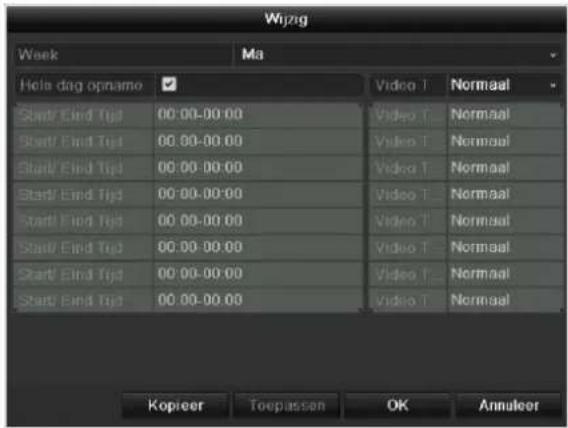

Opname plannen 161

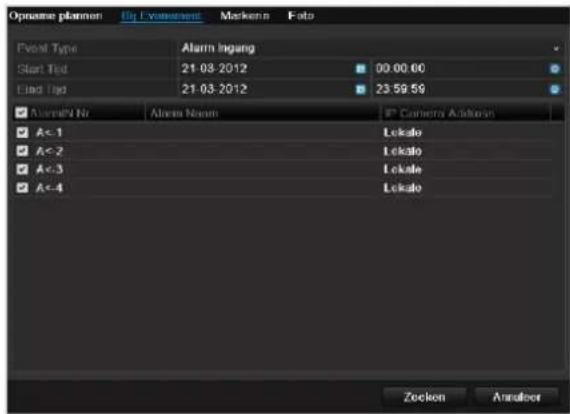

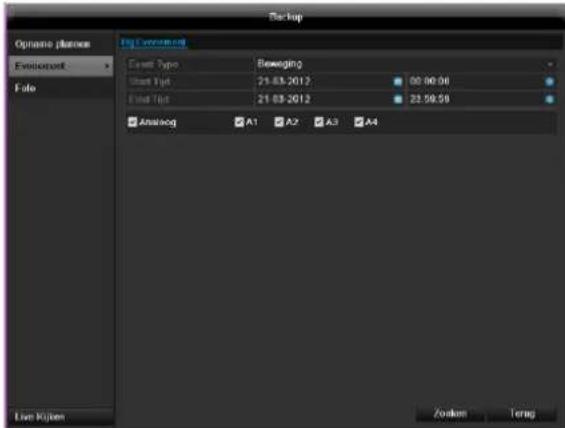

Bij Evenement....161

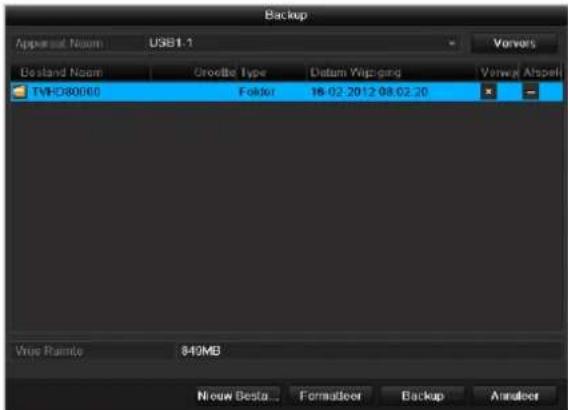

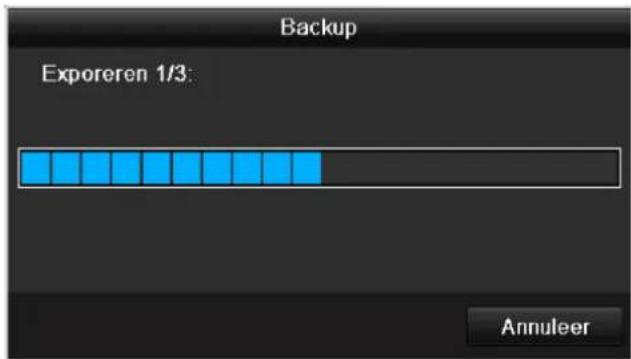

Backup 162

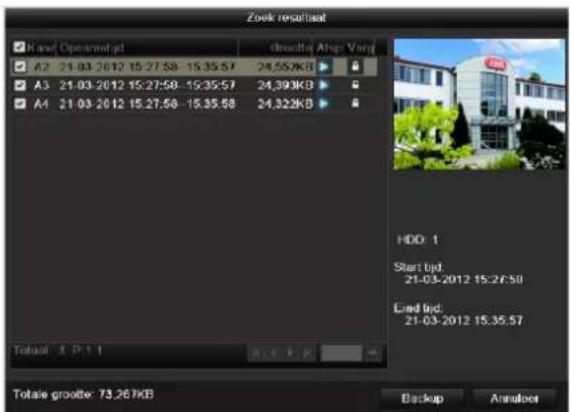

Opname plannen 162

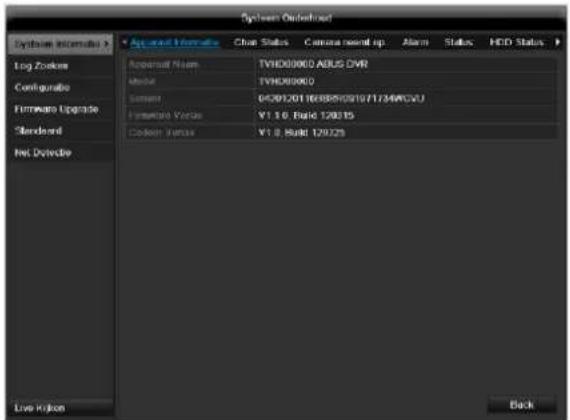

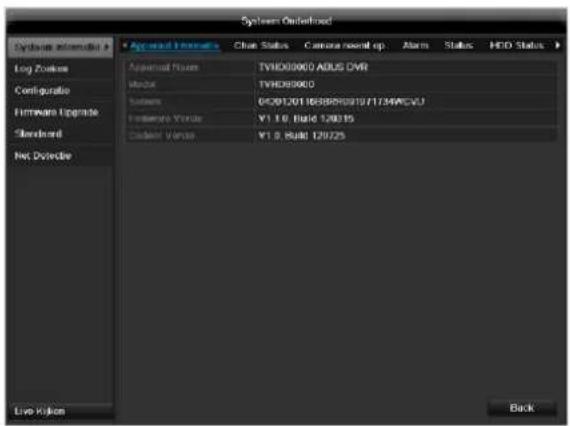

Systeem Informatie 164

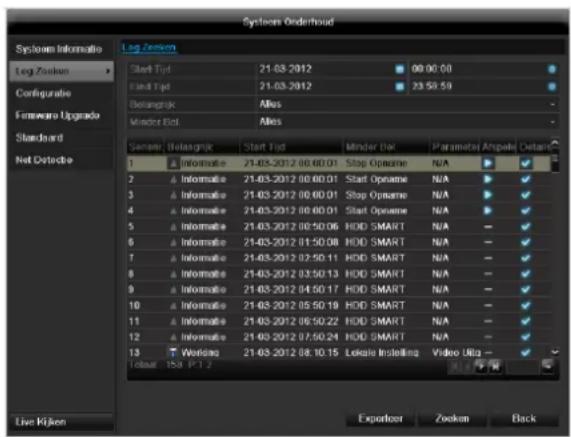

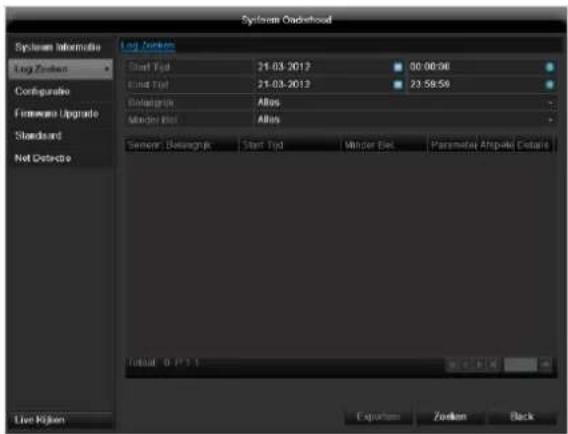

Log zoeken 164

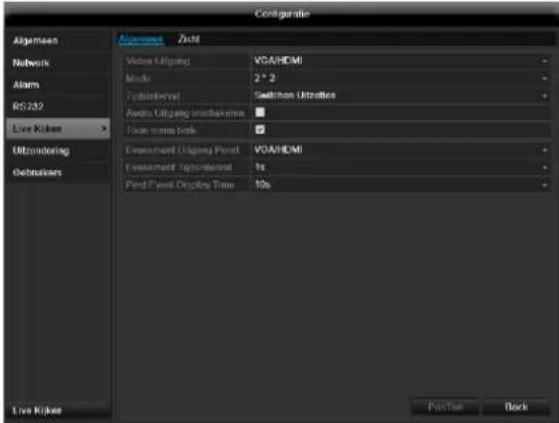

Configuratie....165

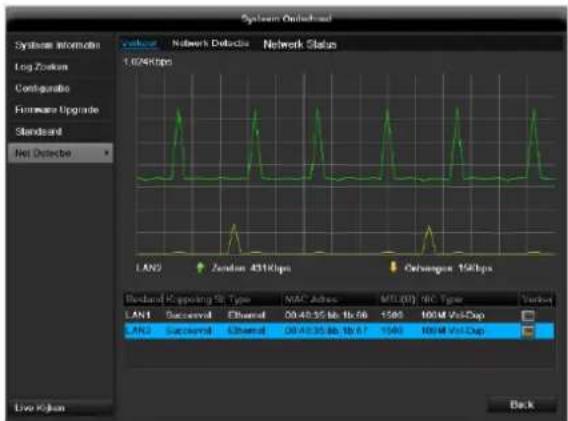

Instellingen: Netwerk 168

Oplossen van storingen....169

Recorder reinigen en onderhouden....169

Opmerking 169

Inhoud

HDD opslagcapaciteit....170

Overzicht van verbinding combinaties 170

Afvoeren....172

Verwijzing naar de EG-richtlijn voor oude elektrische- en elektronische apparatuur 172

EU-richtlijn 2002/95/EG (RoHS-richtlijn)....172

Glossarium 173

Gebruikte vaktermen....173

Over de ingebouwde harde schijf ....175

Korte handleiding

Voordat u begint

moeten de volgende voorbereidingen worden getroffen:

1. Neem de algemene opmerkingen, veiligheidsinstructies en de uitleg over het opstellen en aansluiten in acht, zie pag. Fehler! Textmarke nicht definiert..

2. Controleer of de inhoud van de verpakking volledig en onbeschadigd is.

3. Plaats de batterijen in de afstandsbediening.

Opmerking

Neem de uitleg in de aparte korte handleiding in acht.

Installeren van de harde schijf

Waarschuwing

Schakel de recorder uit en koppel de netspanning los.

Let op de vereiste aardaansluiting om statische ontladingen te voorkomen.

1. Installeer één of meerdere harde schijven, zie aparte korte handleiding.
2. Maak eerst de verbinding met het moederbord (kleine stekker).
3. Verbind de voedingskabel (grote 5-aderige stekker).
4. Controleer of de stekkers goed vast zitten.
5. Sluit de behuizing.

Aansluiten

Opmerking

Neem bij het leggen van de kabels de minimale buigstraal in acht! Kabels niet knikken!

1. Verbind alle netwerkcamera's met het netwerk
2. Sluit de sensoren aan op de alarmingangen.
3. Sluit de monitor aan op de HDMI/VGA of en HDMI aansluiting.
4. Sluit de muis aan op de USB-aansluiting.
5. Sluit de netspanning aan.
6. Schakel de recorder in met de netschakelaar POWER op de achterzijde. De DVR statusindicator op de voorzijde licht op,

Apparaat configureren

Opmerking

Neem de uitleg in de aparte korte handleiding in acht.

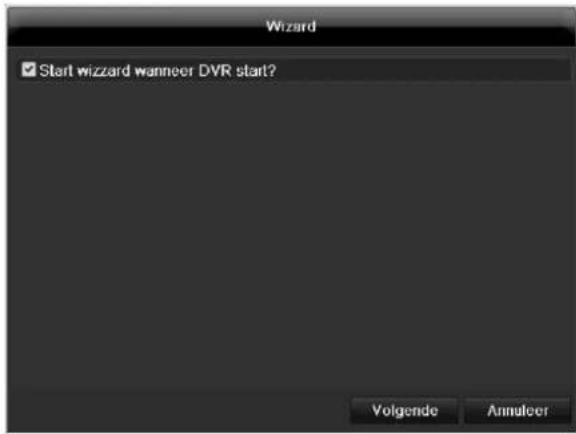

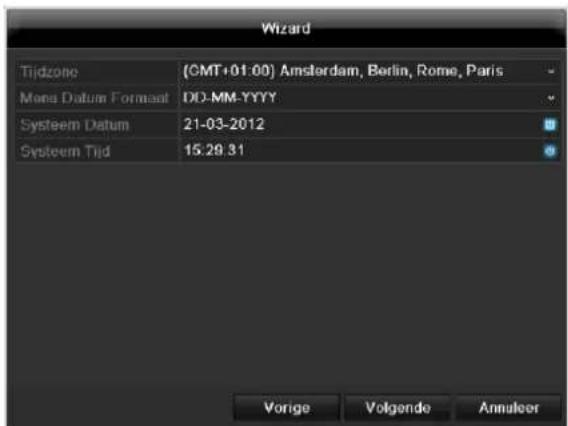

• Voer de verschillende stappen van de "Installatie-assistent" uit, zie pag. 141.
• Na elkaar worden de volgende instellingen geconfigureerd.

• Taal voor de gebruikersinterface kiezen

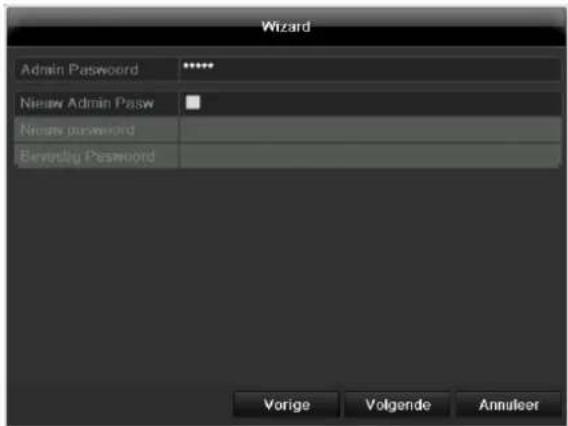

- Aanmaken van de beheerder

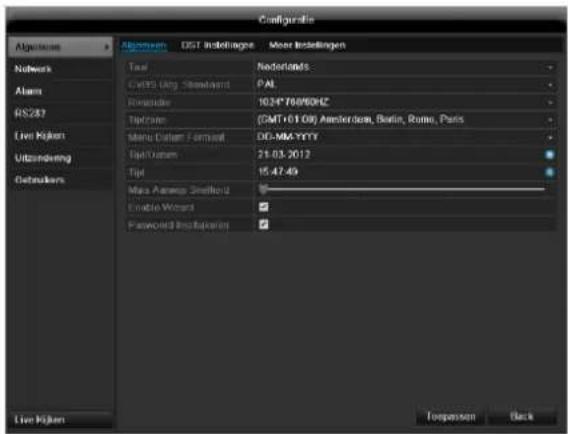

• Algemene instellingen (datum, tijd, ...)

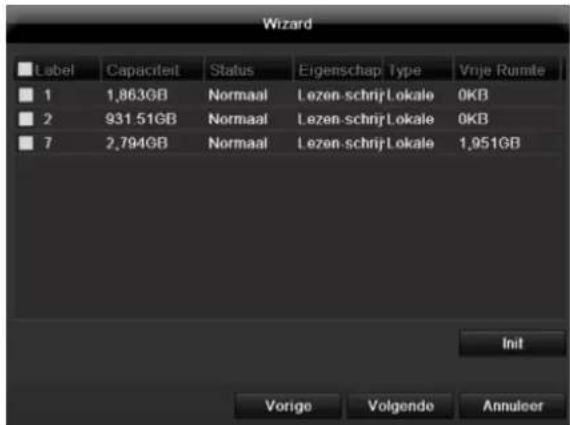

- Harde schijf beheer (initialiseren etc.)

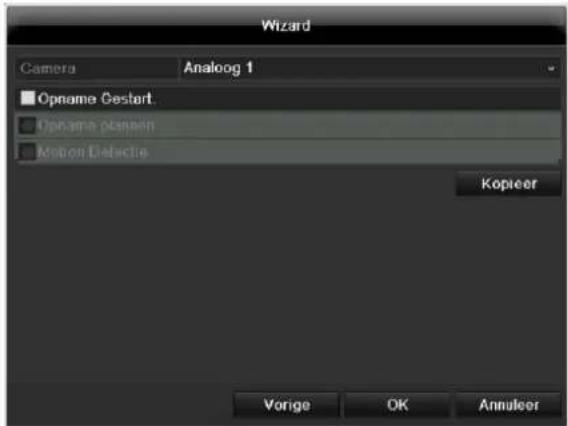

- Opname-instellingen

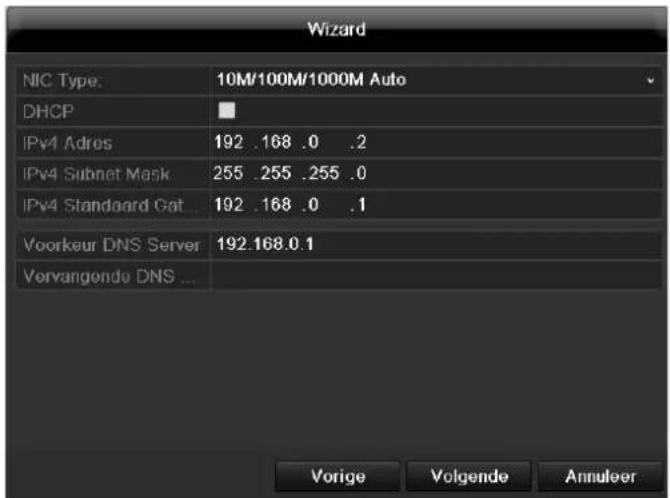

- Netwerkinstellingen

Opmerking

Achteraf wijzigen van de datum resp. de tijd kan leiden tot verlies van gegevens!

- Neem het menu-overzicht op pag. 134 en de opmerkingen en uitleg over de basisbediening van het systeem op pag. 149 in acht.

Neem de uitleg in acht over:

Live weergave	Pag. 134
Weergave	Pag. 135
Gegevensexport	Pag. 144
Fouten opsporen	Pag. 162

Belangrijke veiligheidsinstructies

Verklaring van de symbolen

De volgende symbolen worden gebruikt in de handleiding resp. op de recorder:

Symbool	Woord	Betekenis
	Waar-schuwing	Waarschuwing voor letselgevaar of gevaar voor de gezondheid.
	Waar-schuwing	Waarschuwing voor letselgevaar of gevaar voor de gezondheid door elektrische spanning.
	Belangrijk	Veiligheidsinformatie over mogelijke schade aan de re-corder of de accessoires.
[07V0]	Opmerking	Verwijzing naar belangrijke informatie.

In de tekst worden de volgende verwijzingen gebruikt:

	Betekenis
1....	Instructie voor handelingen die in een vaste volgorde moeten worden uitgevoerd.
2....
...	Opsomming zonder vaste volgorde in de tekst resp. waarschuwing.

Gebruik volgens voorschrift

Gebruik dit apparaat uitsluitend voor de toepassing waarvoor het is gebouwd resp. ontworpen. Elke andere toepassing wordt gezien als niet volgens voorschrift! Dit apparaat mag uitsluitend worden gebruikt voor de volgende toepassing(en):

- Deze 4/8-kanaals HD-SDI digitale recorder dient in combinatie met aangesloten videosignaalbronnen (netwerkcamera's) en videouitvoerapparaten (CRT-of TFT-monitoren) voor de bewaking van objecten.

i Opmerking

De opslag van gegevens is onderworpen aan landelijke wetgeving met betrekking tot de bescherming van persoonsgegevens.

Wijs uw klanten tijdens de installatie op het bestaan van deze wettelijke richtlijnen.

Algemeen

Lees voor het eerste gebruik s.v.p. de volgende instructies nauwkeurig door en neem alle waarschuwingen in acht, zelfs als u vertrouwd bent met de omgang met elektronische apparatuur.

Waarschuwing

Bij schade die is ontstaan doordat deze gebruikershandleiding niet in acht is genomen, vervalt het recht op garantie.

Wij kunnen niet aansprakelijk worden gesteld voor gevolgschade!

Waarschuwing

Voor schade aan eigendommen of persoonlijk letsel, voor zover veroorzaakt door onkundig gebruik of het niet in acht nemen van de veiligheidsinstructies, kunnen wij niet aansprakelijk worden gesteld.

In dergelijke gevallen vervalt het recht op garantie!

Bewaar deze handleiding zorgvuldig om eventueel later te kunnen raadplegen.

Wanneer u dit apparaat verkoopt of aan derden doorgeeft, dient u deze handleiding mee te geven.

Dit apparaat is gefabriceerd volgens internationaal geldende veiligheidsvoorschriften.

Voedingsspanning

• Gebruik dit apparaat uitsluitend met een spanningsvoorziening die overeenkomt met hetgeen op het typeplaatje is vermeld.
• Wanneer u niet zeker weet, welke elektriciteitsvoorziening in uw geval beschikbaar is kunt u contact opnemen met uw energieleverancier.

Waarschuwing

Voorkom gegevensverlies!

Gebruik dit apparaat altijd in combinatie met een ononderbroken elektriciteitsvoorziening (UPS) met een beveiliging tegen overspanning.

• Koppel de recorder los van de elektriciteitsvoorziening bij onderhouds- of reparatiewerkzaamheden.
• De aan-/uitschakelaar koppelt de recorder niet volledig los van het elektriciteitsnet.
• Om de recorder volledig los te koppelen van het elektriciteitsnet moet de stekker uit het stopcontact worden genomen. De recorder moet daarom zodanig worden opgesteld dat het stopcontact altijd bereikbaar is zodat de stekker in geval van nood direct uit het stopcontact kan worden genomen/
• Om brandgevaar te vermijden, moet de stekker uit het stopcontact worden genomen wanneer de recorder gedurende langere tijd niet wordt gebruikt. Bij storm en/of onweer waarbij gevaar bestaat voor blikseminslag, moet de recorder altijd van het

elektriciteitsnet worden losgekoppeld of moet de recorder op een UPS worden aangesloten.

Waarschuwing

Open de recorder nooit zelf! Er bestaat gevaar voor een elektrische schok!

Wanneer het nodig mocht zijn om de recorder te openen, neem dan s.v.p. contact op met deskundig personeel of een professionele installateur.

- Het inbouwen van een harde schijf mag uitsluitend worden uitgevoerd door vakkundig geschoold personeel of uw installateur.

Waarschuwing

Wijzigingen aan de recorder leiden tot verlies van garantie, wanneer deze wijzigingen niet worden uitgevoerd door vakkundig personeel.

Wij adviseren om het inbouwen van een harde schijf te laten uitvoeren door een professioneel installateur.

Bij onjuiste inbouw van de harde schijf vervalt de garantie!

Overbelasting/overspanning

• Voorkom overbelasting van stopcontacten, verlengkabels en adapters. Dit kan leiden tot brand of een elektrische schok.
• Om beschadiging door overspanning (bv. bij onweer) te voorkomen, wordt geadviseerd om gebruik te maken van een overspanningsbeveiliging.

Kabels

• Pak alle kabels uitsluitend vast aan de stekker(s) en trek niet aan de kabels zelf.
• Pak de netkabel nooit vast met natte handen. Hierdoor kan kortsluiting ontstaan en bestaat gevaar voor een elektrische schok.
• Plaats de recorder zelf, meubelstukken of andere zware voorwerpen niet op de kabels en let er op dat de kabels niet worden geknikt, in het bijzonder bij de stekker en de aansluitingen.
• Leg nooit een knoop in de kabel en bindt de kabel nooit vast aan andere kabels.
• Alle kabels moeten zodanig worden gelegd dat er niemand op kan gaan staan of op enige wijze wordt gehinderd.
• Een beschadigde kabel kan brand of een elektrische schok veroorzaken. Controleer de netkabel regelmatig.
• Breng geen wijzigingen aan in de netkabel of de stekker.

- Gebruik geen adapters of verlengkabels die niet voldoen aan de geldende veiligheidsvoorschriften en breng geen wijzigingen aan in de elektriciteitskabels.

Plaatsing/werkomgeving

• Plaats de recorder op een vaste, vlakke ondergrond en plaats geen zware voorwerpen op de recorder.
• De recorder is niet ontworpen voor gebruik in omgevingen met een hoge temperatuur of luchtvochtigheid (bv. badkamers) of omgevingen met een hoge stofbelasting.
• Bedrijfstemperatuur en luchtvochtigheid: -10 °C tot 55 °C, max. 85 % relatieve luchtvochtigheid. De recorder mag uitsluitend worden gebruikt in een gematigd klimaat.

Let er op dat

• er altijd voldoende ventilatie is gewaarborgd (plaats de recorder niet in een kast, op een dik tapijt, op een bed of op een plaats waar de ventilatieopeningen worden afgesloten en laat minimaal 10 cm ruimte rondom);
• er geen directe warmtebronnen bv. verwarmingen directe invloed hebben op de recorder;
• er geen direct zonlicht of sterk kunstlicht op de recorder valt;
• de recorder niet in de directe nabijheid van magnetische velden (bv. luidsprekers) wordt opgesteld;
• er geen open vuur (bv. brandende kaarsen) op de recorder worden gezet;
• contact met spat- en druipwater en agressieve vloeistoffen wordt voorkomen;
• de recorder niet wordt gebruikt in de directe omgeving van water, in het bijzonder mag de recorder niet worden ondergedompeld (plaats geen met vloeistof gevulde voorwerpen, bv. vazen of drank op of naast de recorder);
• er geen vreemde voorwerpen kunnen binnendringen;
• de recorder niet wordt blootgesteld aan sterke temperatuurschommelingen omdat er dan luchtvochtigheid kan condenseren wat tot een elektrische kortsluiting kan leiden;
• de recorder niet wordt blootgesteld aan sterke vibraties en trillingen.

Afstandsbediening

- Wanneer de afstandsbediening gedurende langere tijd niet wordt gebruikt, moeten alle batterijen worden verwijderd omdat deze kunnen gaan lekken en de afstandsbediening hierdoor beschadigd kan worden.

Onderhoud en reiniging

Onderhoudswerkzaamheden zijn vereist wanneer de recorder is beschadigd, bv. wanneer de stekker, de netkabel of de behuizing beschadigd zijn, vloeistoffen of voorwerpen in de recorder terecht zijn gekomen, wanneer de recorder is blootgesteld aan regen of vocht of wanneer de recorder niet correct werkt of is gevallen.

• Koppel de recorder tijdens onderhoudswerkzaamheden (bv. schoonmaken) los van het elektriciteitsnet!
• Wanneer u rookontwikkeling, ongebruikelijke geluiden of geuren vaststelt, dient u de recorder direct uit te schakelen en de stekker direct uit het stopcontact te nemen. In deze gevallen mag de recorder niet verder worden gebruikt totdat deze door een deskundige is onderzocht.
• Laat alle onderhoudswerkzaamheden uitvoeren door een gekwalificeerde vakman.
• U mag de behuizing(en) van de recorder of de accessoires nooit zelf openen. Bij geopende behuizing bestaat levensgevaar door een elektrische schok.
• De behuizing en de afstandsbediening kunnen met een vochtige doek worden schoongemaakt.
• Gebruik voor het schoonmaken geen oplosmiddelen, spiritus of verdunner etc. Deze kunnen het oppervlak van de behuizing beschadigen.
• Gebruik geen van de volgende substanties:
• zout water, insectenverdelger, chloor- of zuurhoudende oplosmiddelen (salmiak) schuurmiddel.
• Wrijf het oppervlak van de behuizing volledig droog met een katoenen doek.

Waarschuwing

De recorder werkt met gevaarlijke spanningen en mag daarom uitsluitend worden geopend door geautoriseerd vakkundig personeel. Alle onderhouds- en servicewerkzaamheden moeten worden uitgevoerd door vakkundige servicebedrijven. Onvakkundige reparaties kunnen de gebruiker in levensgevaar brengen.

Accessoires

- Sluit uitsluitend daarvoor bedoelde apparatuur aan anders kunnen er gevaarlijke situaties ontstaan of kan de recorder worden beschadigd.

Ingebruikname

• Voor de eerste ingebruikname moeten alle veiligheids- en bedieningsvoorschriften in acht worden genomen!
• Open de behuizing uitsluitend om een harde schijf in te bouwen.

Waarschuwing

Controleer bij installatie in een bestaande videobewakingsinstallatie of alle apparatuur van de netspanning en het laagspanningscircuit is losgekoppeld!

Waarschuwing

Voer bij twijfel de montage, installatie en bedrading niet zelf uit maar laat dit over aan een vakman.

Onvakkundige werkzaamheden aan het elektriciteitsnet of de installatie in het huis, kunnen niet alleen voor uzelf, maar ook voor anderen gevaar opleveren.

Breng de bekabeling altijd zodanig aan dat het elektriciteitsnet en het laagspanningscircuit altijd gescheiden verlopen en nergens met elkaar zijn verbonden of als gevolg van een defect verbonden kunnen worden.

Kinderen

• Elektrische apparatuur mag niet in handen van kinderen terecht komen! Laat kinderen nooit zonder toezicht gebruik malen van elektrische apparatuur. Kinderen kunnen gevaarlijke situaties niet altijd correct beoordelen. Kleine onderdelen kunnen levensgevaarlijk zijn wanneer deze worden ingeslikt.
• Bewaar batterijen en accu's altijd op een voor kinderen onbereikbare plaats. Wanneer een batterij of een accu wordt ingeslikt, moet direct medische hulp worden gezocht.
• Houd ook verpakkingsmaterialen uit de buurt van kinderen. Hierbij bestaat gevaar voor verstikking!
• Dit apparaat hoort niet in de handen van kinderen. Verende onderdelen kunnen bij onjuist gebruik weg-springen en letsel aan bv. de ogen van kinderen veroorzaken.

Inleiding

Geachte klant,

hartelijk dank voor de aanschaf van dit product.

Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen.

De conformiteitsverklaring is verkrijgbaar bij:

Om deze status te behouden en gebruik zonder gevaar te garanderen, moet u als gebruiker deze handleiding in acht nemen!

Lees de gebruiksaanwijzing vóór gebruik van dit product volledig door en neem alle aanwijzingen voor gebruik en veiligheid in acht!

Alle genoemde bedrijfsnamen en productaanduidingen zijn handelsmerken van de resp. eigenaren. Alle rechten voorbehouden

Wanneer u vragen heeft, kunt u contact opnemen met uw installateur of leverancier!

Uitsluiting van aansprakelijkheid

Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Wanneer u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de achterzijde van deze handleiding hiervan op de hoogte te stellen. ABUS Security-Center GmbH aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich het recht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen. ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er wordt geen enkele garantie gegeven voor de inhoud van dit document.

Algemene informatie

Voor correct gebruik van dit apparaat moet u deze handleiding volledig doorlezen en bewaren om eventueel later te kunnen raadplegen.

Deze handleiding bevat informatie over bediening en onderhoud van deze recorder. Neem in geval van reparatie contact op met een geautoriseerd servicebedrijf.

Uitpakken

Behandel de recorder tijdens het uitpakken zeer voorzichtig.

Verpakkingen en verpakkingsmaterialen kunnen worden hergebruikt en moeten in principe ter recycling worden aangeboden.

Wij adviseren:

papier, karton en golfkarton resp.

kunststofverpakkingsmaterialen in de daarvoor bestemde afvalcontainers te deponeren.

Wanneer deze in uw omgeving niet aanwezig zijn, kunt u deze materialen met het huishoudelijk restafval afvoeren.

Wanneer de verpakking is beschadigd, moet u als eerste de recorder controleren. Wanneer u beschadigingen aan de recorder vaststelt, moet u deze met de verpakking retourneren en contact opnemen met de fabrikant.

Leveringsomvang

• ABUS 4-kanaals, 8-kanaals of 16-kanaals 650 TVL realtime digitale recorder
• Voeding
  • 3x netkabel (DE, UK, AU)
• SATA-kabel en schroeven voor harde schijven
• Houder en schroeven voor server-kast
• USB-muis
• Quickguide
• Handleiding
  • CD

Beeldschermtoetsenbord

Wanneer u met de muis op een invoerveld voor tekst klikt, verschijnt er een toetsenbord op het beeldscherm:

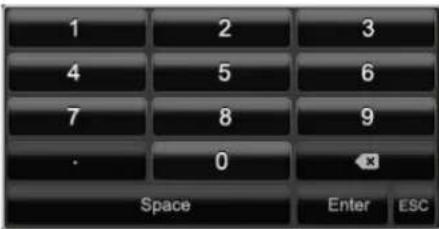

Bij zuivere cijferinvoer verschijnt het volgende beeldschermtoetsenbord:

1 2 3 4 5 6 7 8 9 . 0 Space Enter ESC

De werking van de toetsen is identiek aan de werking van een "echt" toetsenbord.

• Om een teken in te voeren, plaatst u de cursor op het teken en klikt u met de linker muisknop.
• Om de invoer af te ronden, klikt u op Enter.
• Om het teken voor de cursor te wissen, klikt u op ←.
• Om heen en weer te schakelen tussen onder- en bovenkast, klikt u op de omkaderde a. De huidige instelling wordt boven het toetsenbord weergegeven.
• Om de invoer te annuleren of het invoerveld te verlaten, klikt u op ESC.

Apparaat starten

Let op

De recorder mag uitsluitend worden aangesloten op een netspanning die overeenkomt met hetgeen op het typeplaatje is vermeld.

Maak voor de zekerheid gebruik van een ononderbroken stroomvoorziening (UPS).

Als het apparaat wordt aangesloten op de stroomverzorging, start het automatisch.

1. Tijdens het opstarten voert de recorder een zelftest uit.
2. Vervolgens verschijnt de installatie-assistent. Sluit deze af om over te schakelen naar de live weergave.

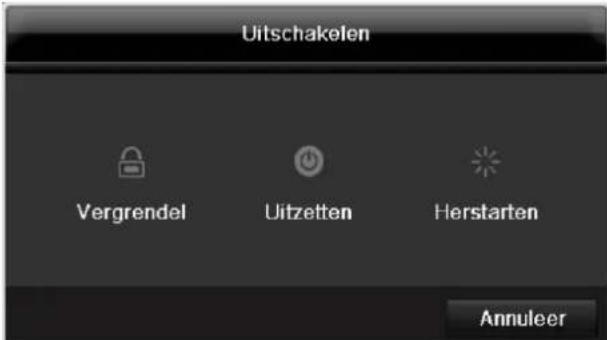

Apparaat uitschakelen, vergrendelen, opnieuw opstarten

Klik in het hoofdmenu op "Afsluiten". Het volgende scherm verschijnt.

Uitschakelen Vergrendel Uitzetten Herstarten Annuleer

1. Om uit te schakelen kiest u de optie Uitschakelen en bevestigt u de volgende vraag met Ja. De recorder wordt uitgeschakeld.

2. Druk tijdens het uitschakelen niet op een toets!

3. Trek nu de stekker van de voeding los..

4. Om het systeem te vergrndelen, kiest u het linker symbool Vergrendel. De gebruikersinterface is nu geblokkeerd. Om in het menu te komen is een wachtwoord nodig.

5. Kies het rechter symbool Herstarten om opnieuw op te starten. De recorder wordt opnieuw opgestart.

Inschakelen

- Sluit de voeding aan om het apparaat te starten.

Statusindicatoren

Algemeen

De volgende statusindicatoren geven informatie over de bedrijfstoestand:

• LED's op de voorzijde
• Akoestische waarschuwingssignalen
• Icons (weergave-elementen) op de monitor.

i Opmerking

Neem de uitleg in de aparte korte handleiding in acht.

Weergaven op de monitor

Het apparaat geeft datum en tijd aan, de cameranaam en of er een opname plaatsvindt.

• Continu opname: „blauwe R“
• Bewegingsdetectieopname: „gele R“

Hulpprogramma instellingen

Systeem configureren

De installatie-assistent ondersteunt u bij het configureren van de nodige basisinstellingen van het systeem. Daarna is de digitale recorder ingesteld voor opname en bewaking.

Opmerking

Alle gedetailleerde instellingen vindt u in het menu, zie overzicht op pagina 159.

Na het eerste inschakelen verschijnt de taalkeuze:

Tool System Tool Nederlands Volgende Annuloor

1. Klik in het invoerveld en kies de gewenste taal uit de lijst. Om verder te gaan klikt u op Volgende. De volgende vraag verschijnt:

Wizard ✓ Start wizzard wanneer DVR start? Volgende Annulcer

- klik op Volgende om de assistent te starten.

Opmerking

Nadat het systeem is geconfigureerd, kunt u de checkbox aanvinken. Het vinkje wordt verwijderd en de assistent wordt vervolgens niet meer automatisch gestart.

Beheerder aanmaken

Waarschuwing

Noteer het wachtwoord van de beheerder. Het ingestelde wachtwoord is

"1 2 3 4 5".

Wizard Admin Password ****** Niew Admin Passw Niew password Binary Password Vorige Volgende Annuleer

1. Klik in het invoerveld en voer het wachtwoord voor de beheerder in.
2. Om een nieuw wachtwoord aan te maken, vinkt u de checkbox voor Nieuw Admin Pasw aan.
3. Voer het nieuwe wachtwoord in en bevestig uw invoer in het veld eronder.
4. Klik op Volgende.

Datum / tijd

Wizard Tijdzone (GMT+01:00) Amsterdam, Berlin, Rome, Paris Mono Datum Formaat DD-MM-YYYY System Datum 21-03-2012 System Tijd 15.29.31 Vorige Volgende Annuleer

1. Voer de systeemtijd in bestaande uit datum en tijd.
2. Sluit de invoer af met Volgende.

Netwerkinstellingen

Wizard NIC Type: 10M/100M/1000M Auto DHCP IPv4 Adres 192 .168 .0 .2 IPv4 Subnet Mask 255 .255 .255 .0 IPv4 Standaard Gat 192 .168 .0 .1 Voorkeur DNS Server 192.168.0.1 Vervangendo DNS ... Vorige Volgende Annuleer

1. DHCP actief: wanneer op de netwerkrouter DHCP is ingeschakeld, vinkt u de checkbox DHCP aan. Alle netwerkinstellingen worden dan automatisch geconfigureerd.
2. DHCP niet actief: voer de gegevens handmatig in (IPv4-adres, IPv4 subnetmasker en de IPv4 standaard gateway = IPv4-adres van de router). Optioneel kunt u ook het adres van de DNS-server invoeren dat u voor het versturen van e-mails nodig heeft.

Een typische adresinstelling zou er bijvoorbeeld als volgt uit kunnen zien:

• IPv4-adres: 192.168.0.50
• IPv4 Subnetmasker: 255.255.255.0
• IPv4 Standaard gateway: 192.168.0.1
• Primaire DNS: 192.168.0.1

Opmerking

Het apparaat dient bij toegang op afstand via het internet een vast netwerkadres te krijgen.

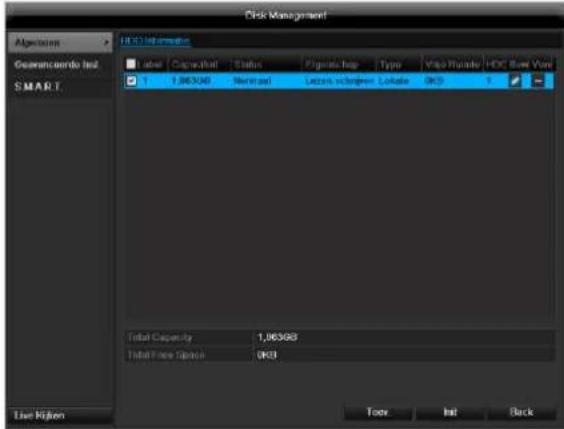

Harde schijf beheer

Wizard Label Capaciteit Status Eigenschap Type Vrje Rumte 1 1,863GB Normaal Lezen-schrij Lokale 0KB 2 931.51GB Normaal Lezen-schrij Lokale 0KB 7 2,794GB Normaal Lezen-schrij Lokale 1,951GB Init Vorige Volgende Annulcer

1. Om een nieuwe harde schijf in te stellen, activeert u het keuzevakje met een linkermuisklik en klikt u vervolgens op Init.

Waarschuwing

Alle gegevens op de harde schijf zullen worden gewist!

1. Bevestig de volgende vraag met OK. De harde schijf wordt voor gebruik gereedgemaakt Het verloop wordt op de statusbalk weergegeven.
2. Sluit de invoer af met Volgende.

Cameraopname

Wizard Camera Analog 1 ■ Opname Cestart ■ Opname planen ■ Motion Detector Kopieer Vorige OK Annuleer

1. Selecteer bij „Camera“ een camera waarmee u de opname wilt starten.
2. Activeer het keuzevakje „Opname Gestart“.
3. Selecteer het opnametype. U kunt kiezen uit „Opname plannen” en „Motion Detectie”. Voor een bewegingsopname moet de camera-interne bewegingsdetectie geactiveerd worden.
4. Druk op Kopieer om de instelling voor andere camera's over te nemen. Selecteer hiervoor de camera's die in het nieuwe venster verschijnen. Activeer het betreffende keuzevakje met een muisklik.
5. Sluit de instelling en de instellingshulp af met OK.

Live weergave

Overzicht

De live weergave wordt automatisch gestart wanneer het systeem wordt ingeschakeld.

Door meerdere malen op de toets Menu te drukken, keert u eveneens terug in de live weergave.

In de kopregel vindt u de volgende menu's:

• Menu
• Weergave en
• PTZ.

Aan de rechterkant vindt u het pop-up menu voor de weergave-opties. Rechts worden de datum en de tijd weergegeven.

• Klik voor het openen van het pop-up menu van het multi-aanzicht op het symbool.
• Klik op één van de symbolen om tussen de verschillende weergaven heen en weer te schakelen.

In het hoofdscherm worden de signalen van de aangesloten camera's weergegeven.

- Met een dubbele klik met de linker muisknop kunt u de resp. camera als volledig beeld weergeven of weer op de oorspronkelijke weergave terugzetten.

Statussymbolen

- Afhankelijk van de bedrijfsstatus worden de volgende symbolen weergegeven.

Symbool	Betekenis
R	Geel: bewegingsopnameOpname alleen bij bewegingsdetectie
R	Blauw: opnameContinu-opname

Pop-up menu bij bediening met de muis

Opmerking

Druk op de rechter muisknop wanneer de cursor zich in een livebeeld bevindt.

De volgende instellingen zijn mogelijk, de pijl naar rechts geeft aan dat er een submenu beschikbaar is.

Hoofd Menu Enkele Camera Multi Camera Vorig Scherm Volgend Scherm Start Auto-schak. Hele dag afspelen Aux Monitor

Hoofd Menu	Roept het hoofdmenu op
Enkele Camera	Volledig beeld van de gekozen camera
Multi Camera	Verschillende camera lay-outs
Vorig Scherm	Weergave van de vorige camera
Volgend Scherm	Volgende camera(s) weergeven
Start Auto-schak.	Start de sequentiële weergave
Opname starten	Start de bewegingsdetectie of het tijdschema voor de hele dag
Quick Set	Instelling van de weergavemodus
Hele dag afspelen	Naar weergave wisselen

Opmerking

Bij de weergave-instellingen kan de vertraging bij het schakelen worden ingesteld.

Selectielijst in het camerabeeld

Klik in de enkelvoudige of meervoudige weergave op een camerabeeld. Er verschijnt een keuzebalk:

No	Betekenis van het symbool
(1)	Gedeelte voor het bewegen van de miniatuurbalk
(2)	Handmatige opname activeren/deactiveren
(3)	Directe weergave van de laatste 5 minuten
(4)	PTZ
(5)	Digitale zoom
(6)	De keuzebalk sluiten

Instellingen

Opmerking

De live weergave kan als volgt worden ingesteld.

Open het hoofdmenu en klik op "Configuration". Klik vervolgens op "Live Kijken":

Configurale Algemeen Network Alarm RS 232 Live Kikes Ulfzondering Gebruikers Algemeen /Actl Video Ulipang VGA/HDMI Mode 2" 2" Audio/Unlizing Sedithon Ultralose Radio Ulipating Immobilisin Down menu block Cereprompt Ulipang Point VGA/HDMI Measurement Tapitometer 1s First Point Display Time 10s Live Kikes For You Back

In de tab "Algemeen" zijn de volgende instellingen beschikbaar:

Video Uitgang	VGA/HDMISelecteert de aansluiting waaraan de instellingen gewijzigd worden
Mode	Diverse camera lay-outs
Tijdsinterval	Omschakeltijd tussen de afzonderlijke camera's bij sequentieweergave
Evenement Uitgang Poort	Monitor voor de uitvoer van gebeurtenissen toewijzen
Evenement Tijdsinterval	in seconden waarmee de gebeurtenis op de toegewezen monitor wordt weergegeven.
Post Event Display Time	in seconden, bepaalt de duur van het pop-up venster voor een evenement.

Opmerking

VGA-monitor aangesloten

Een aangesloten VGA-monitor wordt bij het opstarten automatisch herkend. Het hoofdvideosignaal wordt op de VGA-monitor weergegeven.

Geen HDMI-monitor aangesloten:

Als de HDMI-kabel bij het opstarten niet op de monitor is aangesloten, wordt het hoofdvideosignaal via de VGA-aansluiting Main uitgegeven. Sluit de VGA-kabel aan en start de recorder opnieuw op om de automatische herkenning uit te

voeren.

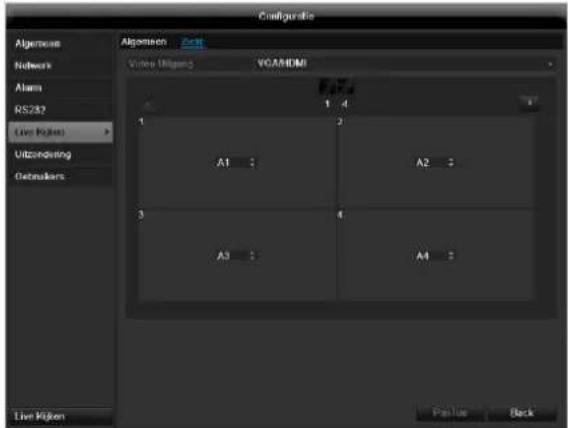

Camera-uitgang instellen

U kunt maximaal 8 camera's bij het live kijken tegelijk laten weergeven. laten weergeven.

1. Klik op "Zicht":

Configuration Algemeine Networks Alarm RS282 Live Rollers Utilzordering Contrainers Algemeine Edit Video Ulangen VGA/HDMI Data 1 4 1 A1 : A2 : 3 A3 : A4 : Live Rollers Back Pop User Back

1. Kies de weergavemodus.

2. 1 × 1

3. 2 × 2
   • 1 + 5
   • 1 + 7

4. 3×3

5. Met de navigatietoetsen wijst u het gewenste camerasignaal toe aan het desbetreffende beeldschermkader.

- Instelling X betekent dat deze camera niet wordt weergegeven.

1. Klik op PasToe om de instellingen over te nemen.

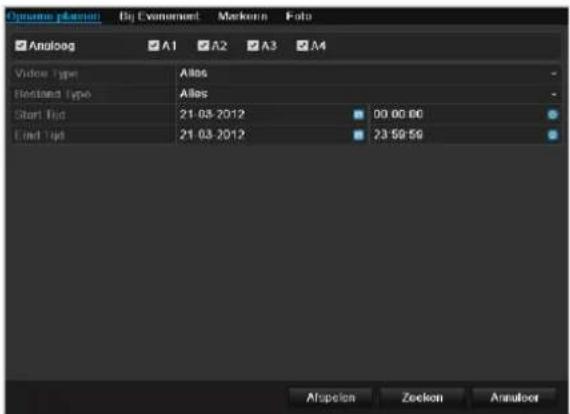

Weergave

Algemeen

Weergave is mogelijk op drie verschillende manieren:

• via zoeken op gebeurtenis in het hoofdmenu,
• anuit de live weergave resp.
• via het logbestand in het onderhoudsmenu.

i

Opmerking

De knoppen „vorig bestand/vorige dag/vorige gebeurtenis“ worden verschillend gebruikt afhankelijk van de playback-modus:

Normale playback:

Door op de knop te drukken springt de playback naar de vorige/volgende dag.

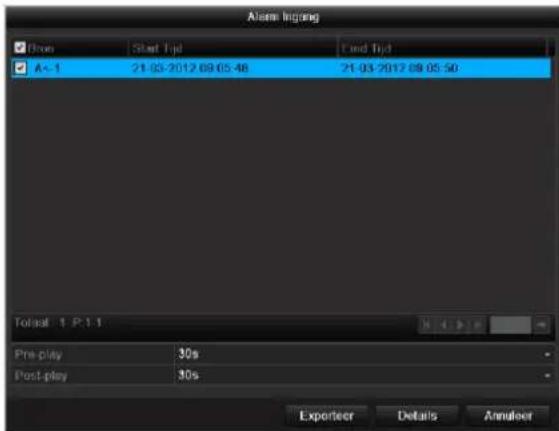

Gebeurtenis zoeken:

Door op de knop te drukken springt de playback naar de vorige/volgende gebeurtenis-dag.

Gegevens exporteren:

Door op de knop te drukken springt de playback naar het vorige/volgende bestand.

i

Opmerking

De gelijktijdige weergave tot 4 camerakanalen is mogelijk.

Het weergavescherm

De weergave wordt bediend via het de besturingstoetsen:

① ② ③ ④ Hele dag afdspelen Camera Camera 01 Camera 02 Camera 03 Camera 04 ③ Mtl Z M D W D V Z 1 3 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 Open name: plumea by frame:net

No	Informatie
1	Huidige weergave met datum en tijd
2	Camera kiezen om weer te geven
3	Kalender met opnametype
4	Besturingstoetsen met tijdas (zie rechts)

Bediening via de besturingstoetsen

De besturingstoetsen worden gebruikt voor de bediening van de actuele weergave. De symbolen hebben de volgende betekenis:

(1)

No	Betekenis van het symbool
1	Videoclip starten
2	Markering toevoegen
3	Gebruikersgedefinieerde markering toevoegen
4	Markeringen beheren
5	Weergave achteruit
6	Stop
7	Weergave start / pauze
8	30 seconden terugspoelen
9	30 seconden vooruitspoelen
10	Langzaam vooruitspoelen (1/16x - 1x)
11	Snel vooruitspoelen (1x - 16x)
12	Vorige marking opname
13	Volgende marking
14	Tijdas:Klik met de muis in de tijdas om de weergave op een andere plaats voort te zettenKlik op de „schuiver” en trek deze naar de gewenste tijd om de weergave vanaf dit tijdstip te starten
15	Type opnameBlauw = continu opnameRood = gebeurtenisopnameGroen = smart
16	Bedienpaneel verbergen
17	Weergave verlaten

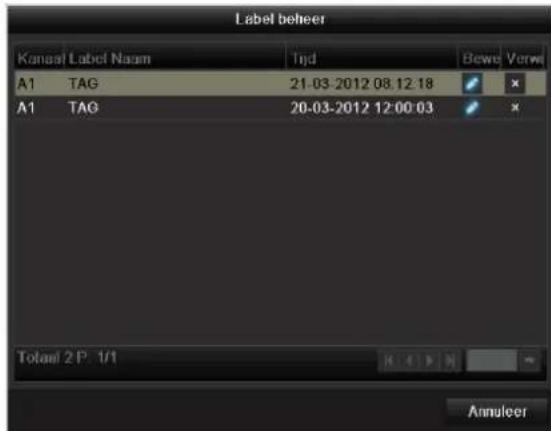

Klik op, Label beheer (6):

Label beheer Kanaal Label Namam Tjd Bowe Vorwi A1 TAG 21-03-2012 08:12:18 A1 TAG 20-03-2012 12:00:03 Total 2 P: 1/1 Annulcer

- Om de beschrijving van uw markering te wijzigen, klikt u op het bewerken-symbool. Klik op het verwijderen-symbool als u deze wilt verwijderen.

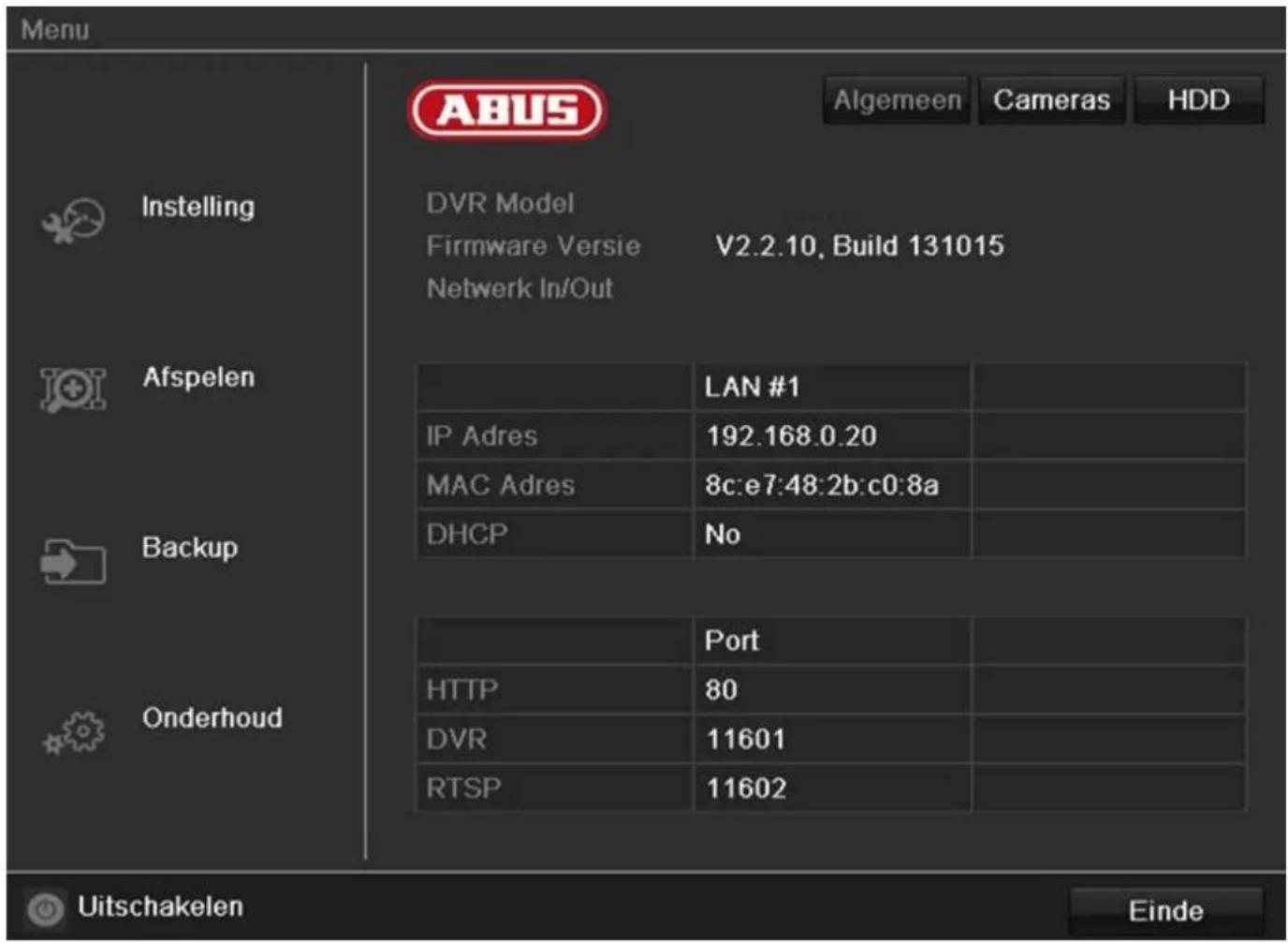

Hoofd Menu

Overzicht

Het volgende menu-overzicht toont de menu's, waarmee het apparaat kan worden ingesteld en bestuurd.

• Bovendien vindt u aan de rechterkant belangrijke informatie over het apparaat.
• Klik op het gewenste menu om het te openen.

Klik op Einde om het menu te verlaten.

Menu ABUS Algemeen Cameras HDD Instelling DVR Model Firmware Versie V2.2.10, Build 131015 Netwerk In/Out Afspelen LAN #1 IP Adres 192.168.0.20 MAC Adres 8c:e7:48:2b:c0:8a DHCP No Backup Onderhoud Port HTTP 80 DVR 11601 RTSP 11602 Uitschakelen Einde

Menubeschrijving

Menu	Beschrijving
Instelling	Leidt verder naar de menu's Systeem Configuratie, Camera, Opname Configuratie, Disk Management, Afspelen.
Afspelen	Parametergestuurde zoekfunctie naar video- of beeldopnames die zijn gestart door gebeurtenissen zoals bewegingsherkenning, evenals in de weergave geplaatste markeringen.
Video Export	Parametergestuurde zoekfunctie naar video- of beeldopnames die zijn gestart door gebeurtenissen zoals alarm of bewegingsherkenning, evenals alarmgebeurtenissen en in de weergave geplaatste markeringen.
Onderhoud	Systeeminformatie, protocol doorzoeken, configuratie importeren/exporteren, onderhoud apparaat zoals update naar nieuwe firmware, fabrieksinstellingen la-den, netwerkbelasting weergeven.

Instelling Systeem Configuratie Camera Opname Configuratie HDD Handmatig Management Back

Menu	Beschrijving
Systeem Configuratie	Beheer van alle instellingen (algemeen, netwerk, live kijken, waarschuwing, gebruiker).
Camera	Menu voor het instellen van cameraparameters (OSD-configuratie, beeldmodus, bewegingsherkenning, privé-zone, sabotagebeveiliging, videoverlies).
Opname Configuratie	Menu voor het instellen van opnameparameters (tijdschema, cameraresolutie, vakantie enz.).
Disk Management	Ingebouwde harde schijf initialiseren resp. beheren (toewijzen lees-/schrijffunctie, camera's, hardschijf van netwerk beheren enz.).
Handmatig Management	Menu voor het instellen van handmatige opnames.

System Configuratie

Credigderin Algorithm Algorithm DST destinations Mier destinations Network Text Netherlands CMS140j Standard PAL Risikeln 103*798/60HZ Tid/true (OM1+01.00) Amsterdam, Berlin, Rome, Paris Live Kirken More Duben Forward DD MM YYYY Ulfondering Tid/return 21-03-2012 Tid 15:47:49 More Modely Selected Enable Wizard Password Intersection Live Kirken Expenses Back

Opmerking

In het menu "Systeem Configuratie" worden alle instellingen voor de recorder geconfigureerd.

Waarschuwing

Controleer of de datum en de tijd correct zijn ingesteld.

LET OP:

Achteraf wijzigen kan leiden tot gegevensverlies!

Zorg op tijd voor een back-up van de gegevens.

Overzicht

Menu	Instelling	Pag.
Allgemeen	Taal, video, tijd, datum, muis, wachtwoord, zomertijd, overige instellingen	141
Netwerkconfiguratie	Vereiste netwerkinstellingen (handmatig IP, DHCP, PPPOE, DDNS etc.)	142
Live Kijken	Display-instellingen, toewijzing van de schakeluitgang	Fehler!Text markenicht definiert.
Waarschuwing	Acties van de recorder in bijzondere situaties (harde schijf vol, uitval van netwerkverbinding etc.)	148
Gebruikers	Toevoegen en wijzigen van gebruikers, toewijzen van de toegangsrechten	148

Opmerking

Neem de opmerkingen in de resp. hoofdstukken in acht.

Algemeen

Configuration Algevresen Algevresen GDT Institute Moor Instituteungen Network Alarm RS283 Live Kitken Ulszndesing Restrukers Tool Nederlands CCTS Ung Standard PAI Einklade 1024*700/50HZ Tsdcam GMT+01.09 Amsterdam, Berlin, Rome, Paris Menu Datum Format DG-MA-TYYY Tsd/Uramen 21-03-2012 Tijd 15.47.49 Main Aumus Smellord Enabled Wizard Password Inscriptions Live Kitken Expansen Back

TAB Algemeen	Instelling
Taal	OSD-taal
Resolutie	Monitor-resolutie
Tijdzone	GMT (Greenwich Mean Time)
Menu Datum Formaat	MM-DD-YYYY, DD-MM-YYYY, YYYY-MM-DD
Systeemtijd	Datum, tijd
Muis Aanwijs Snelheid	Schuifbalk, links lage,rechts hoge snelheid
Enable Wizard	Checkbox actief:De wizard verschijnt bij systeemstart.
Paswoord Inschakelen	Checkbox inactief:Geen wachtwoordinvoer op de re-corder zelf nodig. Bij toegang via netwerk moet het wachtwoord echter worden ingevoerd.Checkbox actief:Wachtwoord moet worden ingevoerd, voordat het menu kan worden bediend.

TAB DST-instellingen	Instelling
Auto DST	Bij een geactiveerd keuzevakje
Instelling	schakelt het apparaat de zomertijd automatisch om.
DST Inschakelen	Bij een geactiveerd keuzevakje kan een nauwkeurige begin-/einddatum worden gekozen.
Van, Tot	Datum begin en einde van de zomertijd
DST Bias	Daylight Saving Time Bias: afwijking van de zomertijd ten opzichte van de normale tijd
Meer instellingen	Instelling
Apparaat Naam	Eenduidige specificatie van de recorder
Apparaat No	Voor eenduidige identificatie bij gebruik van een afstandsbediening
Werking Onderbreking	Nie / 1 ... 30 minuten - regelt de tijdsduur voor weergave van het menu tot het menu weer verdwijnt

Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met Back.

Netwerkconfiguratie

De correcte netwerkinstellingen zijn absoluut noodzakelijk wanneer u

- de recorder en de bewaking via uw browser wilt bedienen.

Opmerking

Lees voor de configuratie van de recorder de volgende algemene opmerkingen.

Een netwerk is een systeem waarbij minimaal twee netwerkcompatibele apparaten zijn gekoppeld.

Soorten gegevensoverdracht:

• kabelgebonden netwerken (bv. CAT5 kabel),
• draadloze netwerken (WLAN) en
• andere transmissiemogelijkheden (Powerline).

Alle systemen bezitten kenmerkende gemeenschappelijke eigenschappen maar zijn in diverse opzichten ook verschillend.

Begrippen

Hierbij een overzicht van de begrippen die van belang zijn voor gebruik van de apparatuur in netwerken.

Parameters	Instelling
IP-adres	Een IP-adres is het unieke adres van een netwerkapparaat binnen het netwerk.Dit adres mag binnen een netwerk

	slechts één enkele keer voorkomen. Er zijn bepaalde adresreeksen gereserveerd voor openbare netwerken zoals bv. het Internet.
Privé adresreeks	bv. 10.0.0.0 - 10.255.255.255, Subnetmasker 255.0.0.0 172.16.0.0 - 172.31.255.255 Subnetmasker 255.255.0.0 192.168.0.0 - 192.168.255.255 Subnetmasker 255.255.255.0
Subnetmasker	Een bitmasker dat wordt gebruikt om beslissingen resp. toewijzingen bij de routing uit te voeren. In thuisnetwerken is dit standaard 255.255.255.0.
Gateway	Netwerkapparaat binnen een netwerk dat alle netwerkapparatuur toegang geeft tot internet, bv. de computer die is aangesloten op de DSL modem en meestal de router resp. het access point vormt binnen het netwerk.

Parameters	Instelling
Nameserver	Ook DNS (Domain Name Server) zorgt er voor dat bij een internetadres resp. URL (bv. www.google.nl) het unieke IP-adres wordt gezocht.Wanneer een domeinnaam in de adresbalk van de browser wordt ingevoerd, zoekt de DNS het juiste IP-adres van de server en stuurt de aanvragen aan die server door.Hier kan het IP-adres van de DNS-server van de provider worden ingevoerd. Het is echter meestal voldoende om het IP-adres van de gateway op te geven. Deze stuurt de aanvragen dan automatisch door naar de DNS-server van de provider.
DHCP	De DHCP-server wijst automatisch een IP-adres, het subnetmasker, de gateway en de DNS toe aan de netwerkapparatuur.DHCP's zijn aanwezig in de meeste moderne routers. De DHCP service moet apart worden ingesteld resp. ingeschakeld. Voor verdere informatie kunt u de betreffende handleiding(en) raadplegen.Opmerking:Wanneer u gelijktijdig gebruik maakt van vaste IP-adressen en een DHCP-server, moet u er op letten dat de vaste IP-adressen buiten de adresreeks van de DHCP-server liggen omdat er anders adresconflicten kunnen ontstaan.
Poort	Een poort is een interface waarover verschillende programma's met elkaarcommuniceren. Bepaalde poorten zijn vast toegewezen (21: Telnet, 23: FTP), andere poorten kunnen vrij worden gekozen. Poorten zijn relevant bij verschillende toepassingen, bv. bij externe toegang naar de recorder via een browser.
MAC gebruiker	Het MAC-adres (Media-Access-Control, ook Ethernet-ID genoemd) is het unieke hardware-adres van de netwerkkaart. Dit adres dient voor de eenduidige identificatie van een apparaat binnen een netwerk.

Opbouw van het netwerk

De recorder moet met een CAT5 kabel fysiek worden aangesloten op het netwerk, zie Aansluitingen pagina Fehler! Textmarke nicht definiert..

Opmerking

Neem s.v.p. de handleidingen en instructie van de netwerkapparatuur in acht.

Het is mogelijk om meerdere Switches / Routers / Access-Points met elkaar te verbinden. Een firewall of nadere beveiligingssoftware kan van invloed zijn op het netwerk.

Waarschuwing

Bij gebruik van een router zin de netwerkclients, dus ook de recorder, verbonden met internet. Dit geldt echter ook omgekeerd. Er moeten absoluut veiligheidsmaatregelen worden genomen (zoals bv. gebruik maken van een firewall, regelmatig het wachtwoord wijzigen, standaardpoorten wijzigen) om ongewenste toegang van buitenaf te verhinderen!

Netwerkconfiguratie

Configuration Algonzen Network Alarm RS237 Live Kiljorn Ulfordering Gebruikers Algonzen PPPOE DONS NTP Email FTP SNMP Motor Indefiziening Transmissionmodel Multi address Selection NC LAN1 NC Type: 10M/100M/1800M Auto DHCP Activoren # Fvll Active 192 168 0 50 Fvll Select Next 255 255 255 4 Fvll Standard Deviation 192 168 0 .1 Fvll Active 1 fe80.240.359fe80.146004 Fvll Active 1 Fvll Standard Deviation MAC Active: 00:40:55 bb-1b:56 MTU: 1500 Windstar IHS Camera Dutweigene In VBA Camera Standard Drive: LAN1 Live Kiljorn WEDNESSEN Timing

TAB	Instelling
Allgemeen	Instellingen voor het lokale net alsook selectie van de netwerkmodus.

PPPOE	PPPOE wordt gebruikt bij ADSL aansluiting en bij gebruik van een modem.Klik opInstellenom de toegangsgegevens (gebruikersnaam, wachtwoord) voor uw provider in te voeren.
DDNS	Server voor het Dynamische Domain-Name systeem. Beheer voor het bijwerken van hostnamen resp. DNS vermeldingen.
NTP	Network Time ProtocolServer voor het synchroniseren van de tijd
Email	Specificeer hier de e-mailinstellingen voor het verzenden van e-mails in geval van alarm
SNMP	Configureer de parameters, om informatie over de apparaatstatus te verkrijgen.
UPnP	Universal Plug and PlayInstellingen voor de comfortabele besturing van netwerkapparatuur in een IP-netwerk.
Overige instellingen	Configureer hier het IP-adres van de pc, waarop bij een alarm een melding moet worden uitgegeven.

TAB Allgemein

Parameters	Instelling
NIC Type	Kies hier de transmissiesnelheid van de ingebouwde netwerkkaart.Tip: 10M/100/1000M Self-adaptive
DHCP Activeren	Vink deze checkbox aan wanneer de IP-adressen in het netwerk automatisch worden toegewezen via DHCP. DHCP actief: de volgende velden kunnen niet worden gewijzigd omdat deze parameters via DHCP worden ingesteld.Opmerking:Wanneer u de IP-adressen handmatig wilt toewijzen, dient u er op te letten dat DHCP niet is ingeschakeld (geenvinkje in de checkbox).
IPv4 Adres	Adres van het apparaat binnen het netwerk wanneer het adres handmatig wordt toegewezen
IPv4 Subnet Mask	Normaal is dit 255.255.255.0
IPv4 Standaard Gateway	Het adres van de gateway voor internettoegang
IPv6 Adres 1	momenteel nog geen functie.
IPv6 Adres 2	momenteel nog geen functie.
IPv6 Standaard Gateway	momenteel nog geen functie.
MAC Adres	Hardware-adres van de ingebouwde netwerkkaart
MTU (Bytes)	Beschrijft de maximale omvang van de grootste protocoldata.
Voorkeur DNS Server	Adres van de Domain Name Servers, meestal het IP-adres van de gateway
Vervangende DNS Server	IP-adres van de secundaire DNS-server
Netwerkonder breking melden	Checkbox actief:Akoestisch alarm bij netwerkonderbreking

Opmerking

Enige van deze instellingen zijn niet selecteerbaar voor sommige modi.

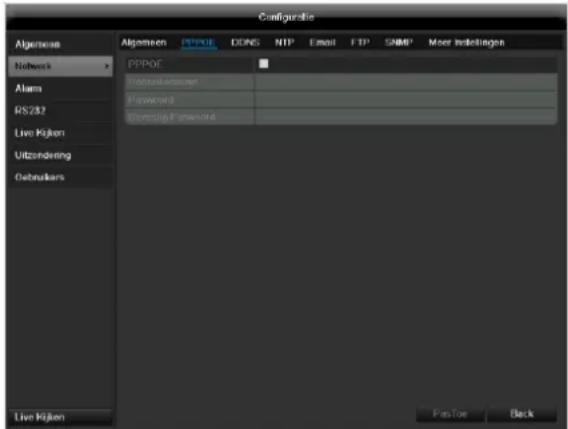

PPPOE

Configuratie Algemeine Network Alarm RS282 Live Klijken Uitzondering Gebruikers Algemeine PPPOE DONG NTP Email FTP SNMP More Bedelatingen PPPOE Passelskosten Password Coverage Password Live Klijken Pass For Back

1. Vink de checkbox PPPOE aan en voer de gebruikersnaam (voor internettoegang) en het wachtwoord in en bevestig het wachtwoord.
2. Bevestig de instellingen met PasToe.

Waarschuwing

Gebruik PPPOE naar mogelijk alleen als er geen router voorhanden is!

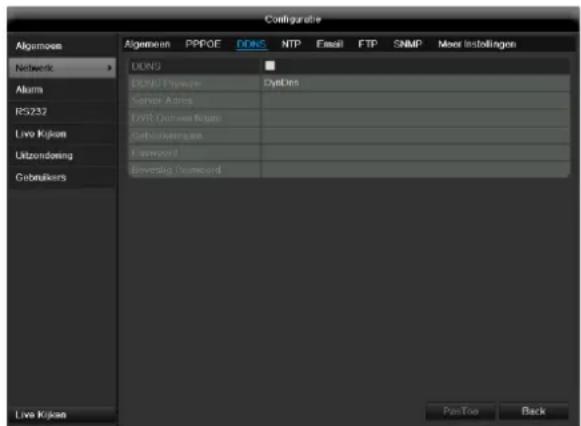

DDNS

Configurative Algemen Network Alum RS232 Live Kijlon Uitzondaring Gebruikers Algemen PPFOE DONS NTP Email FTP SNMP Meer Instellingn DONS DONS Private DyRDS Saher Atrns DVR Domest Rgam Gebruikemate Password Beverlag / Homecard Live Kijlon PassTop Back

1. Om gebruik te kunnen maken van de ABUS DDNS functies, moet u eerst een account aanmaken op www.abus-server.com. Zie hiervoor de veelgestelde vragen op onze website.
2. Vink de checkbox "DDNS" aan, kies als "DDNS Provider" 'ABUS DDNS' en voer in het veld "Serveradres" het IP-adres www.abus-server.com in.
3. Bevestig de instellingen met PasToe. Het IP-adres van uw internetverbinding wordt nu elke minuut op de server geactualiseerd.

NTP

Configuration Algemann Network Alarm RS232 Live Kijken Ubezonding Disbukkers Algemann PPPOE DONS FTP Email FTP SNBS Meer Indiclingen MTP Internet user server 60 MTP: 2 avet MIP.org MTP: 124 Live Kijken Part Use Back

Opmerking

De recorder kan de tijd synchroniseren met een externe server. Op internet zijn hiervoor meerdere serveradresen beschikbaar.

1. Vink de checkbox "NTP" aan en geef het interval aan voor de synchronisatie. Geef het IP-adres van de NTP-server en de NTP-poort op.
2. Bevestig de instellingen met PasToe.

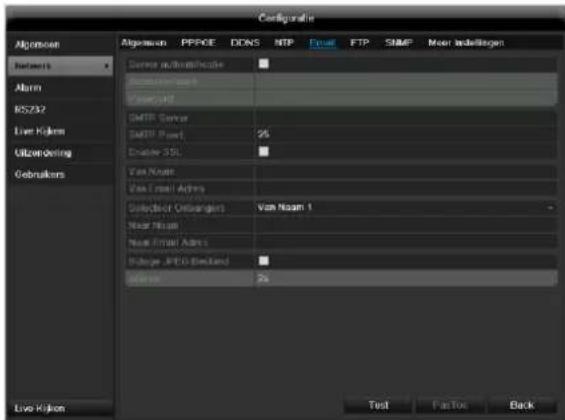

E-mail

In geval van alarm kan de recorder een melding verzenden via e-mail. Voer hier de e-mailconfiguratie in.

Configuration Algebozen Networks Alarm RS232 Live Kilom Ulfordering Gebruikers Algebozen PFPOE DCNS NTP Email FTP SNMP Meier indelligen Generic unboostive Basic/Stack Vasparat SMTP Server SMTP Port Connector SSL Van Noun Van Email Accounts Selector Onboarders Van Noun 1 Near Noun Near Email Accounts Bridge JPEG Standard Source 2x Test Factor Back

Parameters	Instelling
Server authentificate	Vink de checkbox aan wanneer de aanmelding verloopt via de server van de internet provider
Gebruikernaam	E-mailaccount bij de provider
Passwoord	Wachtwoord waarmee het e-mailaccount is beveiligd
SMTP Server	Adres van de SMTP server van de provider
SMTP Port	Geef de SMTP-poort op (standaard: 25)
Enable SSL	Vink de checkbox aan om de e-mail codering in te schakelen

Van Naam	Naam van de afzender
Van Email Adres	Het e-mailadres dat bij dit account hoort
Selecteer Ontvagers	Kies drie mogelijke ontvangers die de e-mail moeten ontvangen
Naar Name	Geef hier de naam van de ontvanger op
Naar Email Adres	Geef hier het e-mailadres van de ontvanger op
Bijlage JPEG Bestand	Vink de checkbox aan wanneer er bij de e-mail opnamen van de camera als afbeeldingsbestand moeten worden meegezonden
Interval	Kies tussen de 2 en 5 seconden afstand tussen de verschillende opnamen

1. Geeft de parameters van het e-mailbericht op.
2. Klik vervolgens op Test om een test e-mail te verzenden.
3. Als uw invoer correct is en u een bevestigingse-mail heeft ontvangen, druk dan op PasToe.

i

Opmerking

De recorder verstuurt nu een e-mail aan de ingestelde ontvanger.

Wanneer deze e-mail niet bij de ontvanger arriveert, dient u de instellingen te controleren en eventueel te corrigeren

Controleer eventueel de instellingen van het spamfilter van uw e-mail programma.

i

Opmerking

Gebruik om compatibiliteitsredenen alleen e-mailclients waarbij toegang via SMPT mogelijk is.

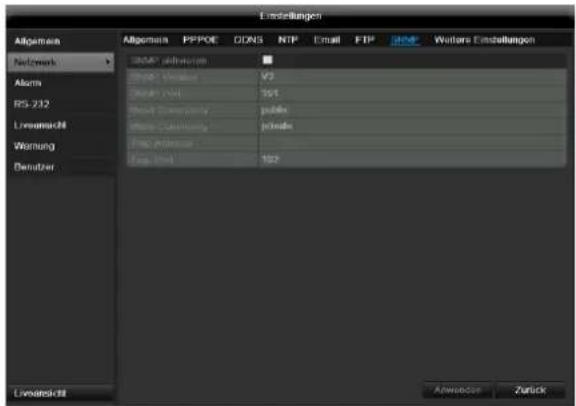

SNMP

Einstellungen Allgemein Allgemein PPPOE DONS NTP Email FTP Weitere Einstellungen Network USBP installation Alarm USBP Version V2 RS-232 USBP Link 391 USBP Community jpubs USBP Community jpubs Wertung Free Address Free Date 1922 Demutzer Lewerbstoff Anwendung Zurück

Parameter	Instelling
SNMP activeren	Checkbox activeren, om een verbinding met een SNMP-software te maken.
SNMP versie	Versie van het SNMP-systeem
SNMP poort	Geef een SNMP-poort aan (Standaard: 161)
Read Community	Voer de „Key” in overeenstemming met de instellingen van uw SNMP-software in.
Write Community	Voer de „Key” in overeenstemming met de instellingen van uw SNMP-software in.
Trap Adres	Geef het IP-adres van de SNMP-manager aan
Trap poort	Geef de Trap-poort aan (Standaard: 162)

Opmerking

SNMP wordt voor de bewaking van de apparaattoestand gebruikt. Hiervoor heeft u een niet bij ABUS beschikbare SNMP-software nodig.

Bevestig de instellingen met een klik op Toepassen en verlaat het menu met Terug.

UPnP

Parameters	Instelling
UPnP activeren	Checkbox activeren om de zichtbaarheid in een IP-netwerk te activeren.
Mappingtype	Selecteer of de poortdoorschakeling automatisch of handmatig moet worden uitgevoerd.

Bevestig de instellingen met een klik op Toepassen en verlaat het menu met Terug.

Opmerking

SNMP wordt voor de bewaking van de apparatentoestand gebruikt. Hiervoor heeft u een niet bij ABUS beschikbare SNMP-software nodig.

Bevestig de instellingen door te klikken op PasToe en verlaat het menu met Back.

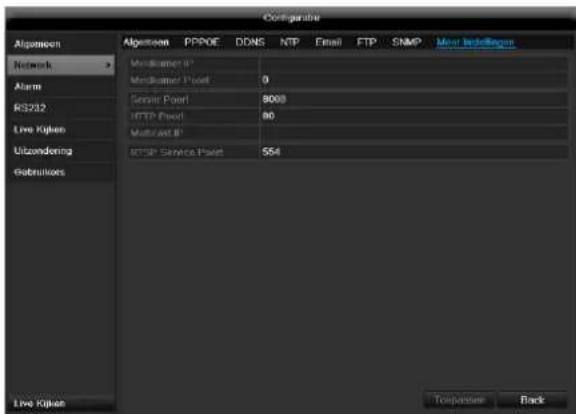

Meer instellingen

Configurine Alpomoe Network > Alarm RS232 Live Kiphen Ubizondoring Subsultices Alpomoe PPDO DDNS NTP Email FTP SNMP New Intelligence Medikamer IP Medikamer Pool 0 Service Pool 9000 HTTP Pool 90 Multirast IP HTTP Service Pool 554 Live Kiphen To responses Back

Parameters	Instelling
Meldkamer IP	Netwerkadres van het CMS-station
Meldkamer Poort	Port van uw CMS-station
Server Porot	Poort voor datacommunicatie
HTTP Poort	Poort voor webserver
Multicast IP	Om het dataverkeer terug te brengen, kunt u een Multicast IP invoeren. Het IP-adres moet

	overeenstemmen met het IP-adres van de pc met de CMS-software.
RTSP Service Poort	Geef de RTSP-Port aan (Standaard 554)

Opmerking

Serverpoort 8000 en HTTP-poort 80 zijn de standaardpoorten voor clients op afstand en toegang op afstand via de internetbrowser.

Opmerking

Bij alarm Host IP/Port configureert u het netwerkadress van de pc van uw CMS-software. In geval van alarm wordt de CMS-software gewaarschuwt, die afhankelijk van de instelling verschillende alarmreacties uitvoert.

Waarschuwing

Configuration Algonzen Network Alarm MS232 Live Kijkos Upandering Subscriptions Access management Veränder Password No Code name/label New class Code name: MAC User Print Dwell Name 1 admin Administrator 00.00.00.00.00.00 2 gaspf Gaspf 00.00.00.00.00.00 Live Kijkos Toverages Back

Voor de volgende fouttypes kunt u een waarschuwing activeren:

• HDD vol
• HDD-fout
  • Netwerk gescheiden
• IP-conflict
• Illegale aanmelding
  • Video in-/uitgangssignaal niet gelijk
• Opnamefout

Parameters	Bekendmakingen
Audio waarschuwing	Het apparaat geeft meermaals een waarschuwingssignaal
Verzend e-mail	Er wordt een e-mail naar een gespecificeerd mailadres gestuurd.

Gebruikers

Eurstellung Allgewinn Network Alarm RS 232 Liveansatz Warning DataZone Eurstiller settlement Password anders No Verzuznahme Library MATLAB-Adverse vom Disk Next Line# Load 1 admin Admin 00:00:00:00:00:00 2 guest Dast 00:00:00:00:00:00 Hinzungen Zurück

Waarschuwing

Noteer het wachtwoord van de beheerder. Het ingestelde wachtwoord is

"1 2 3 4 5".

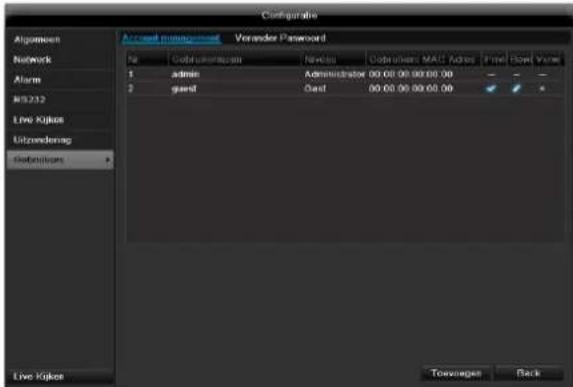

In het gebruikersbeheer kunnen nieuwe gebruikers worden toegevoegd, gewist of bestaande instellingen worden gewijzigd.

1. Om een nieuwe gebruiker toe te voegen, kiest u Toevoegen.

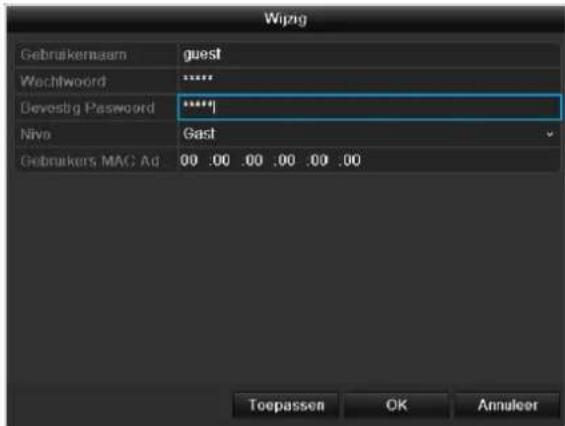

Wijzig Gebruikernaam guest Wechtwoord ****** Bevestig Password ****# Nivo Gast Gebruikers MAC Ad 00 .00 .00 .00 .00 .00 Toepassen OK Annuleer

Parameters	Instelling
Gebruikersnaam	Unieke naam
Wachtwoord	Toegangscode voor de recorder en voor het beheerOpmerking: verander het wachtwoord regelmatig, gebruik combinaties van letters en cijfers etc., noteer de wachtwoorden op een veilige plaats.
Bevestig Password	De toegangscode moet opnieuw worden ingevoerd
Nivo	BELANGRIJK:Bij het niveau Manager kunnen meer rechten worden ingesteld dan bij het niveau Gebruiker.
Gebruikers MAC Ad...	Het MAC adres van de netwerkkaart van de PC van de resp. gebruikerOpmerking:Hiermee wordt de toegang beperkt tot de PC waarvan het MAC adres hier is ingevoerd!

1. Voer de naam en het wachtwoord in en bevestig de invoer in het veld eronder.
2. Kies het niveau en voer het MAC adres in.
3. Bevestig de instellingen door te klikken op Toepassen.

Waarschuwing

Neem de onderstaande opmerkingen over de toewijzing van toegangsrechten in acht.

Toestemming Instellingen

Stuur de toegangsrechten van de gebruikers door op het „Recht“-symbool te klikken. Er kunnen alleen toegangsgegevens van handmatig toegevoegde gebruikers worden gewijzigd:

Toesterming Instellingen Lokale Instelling Remote Instelling camera Management ✓ Lokaal Geheugen Zoeken ■ Lokale Configuratio ■ Lokaal Geavanceerde Werking ■ Lokaal Uitgeschakeld/Hersteld Toepassen OK Annuleren

i Opmerking

De gebruiker kan lokaal, d.w.z. op de recorder, instellingen configureren en parameters wijzigen.

De gebruiker kan/mag via een netwerk verbinding maken met de recorder.

Op de tab Camera worden de rechten voor de toegang tot de individuele camera's (via het netwerk of lokaal) ingesteld.

Parameters	Instelling
Lokale Instelling	Lokaal Geheugen ZoekenLokale ConfiguratieLokaal Geavanceerde WerkingLokaal Uitgeschakeld/Hersteld
Camera Management	Vorbeeld op afstand

Waarschuwing

Wijzig de algemene instelling van de gebruiker (naam, wachtwoord, niveau, MAC-adres) met een klik op het „Bewerken"-symbool of in de TAB „Wachtwoord wijzigen”.

Camera

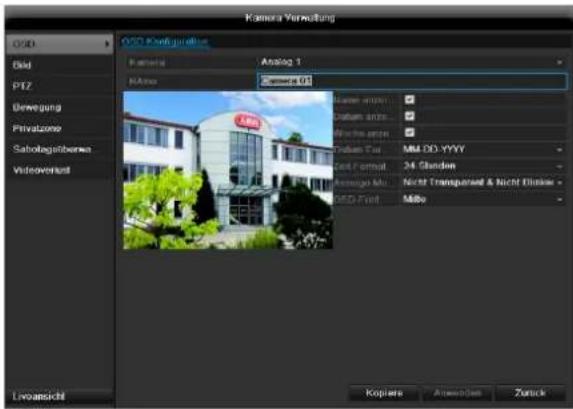

OSD

Camera	Camera die moet worden ingesteld
Camera Naam	Toewijzing van de cameranaam

Opmerking

U kunt de tour ook direct in het livebeeld van de betreffende netwerkcamera's starten.

Toom Naam	Weergeven van de cameranaam in de liveweergave activeren/deactiveren
Toom Datum	Weergeven van de datum in de liveweergave activeren/deactiveren
Toom Week	Weergeven van de week in de liveweergave activeren/deactiveren
Datumformaat	Selectie van de datumweergave bij het zoeken naar weergave
Tijdformaat	Selectie van de tijdsweergave bij het zoeken naar weergave
Weergavemodus	Instellingen voor de weergave van de cameranaam en de datum

PTZ

Kamera Algemini Weitere FischelRegion Kamera 1 2011.04.01.04.02 星期一 15:46:31 星期 Preset spichets 1 2 3 4 5 6 7 8 9 10 11 12 Preset autoflex 13 14 15 16 17 Driver 1 Driver 1 Keyboard Print Load Liveansicht Zurück

Opslaan en oproepen van presets

1. Stuur met behulp van de pijltoetsen de camera naar het gewenste beeldbereik en sla de positie bijv. als preset 1 op.

2. Klik op "Oproepen" om de net opgeslagen preset 1 aan te lopen.

Installeren en oproepen van tours

1. Leg meerdere presets aan om deze voor de tour te gebruiken
2. Klik op + om een preset te selecteren
3. Voeg bijkomende presets toe om de gewenste tour te installeren
4. Klik daarna op het playsymbool om de tour te starten.

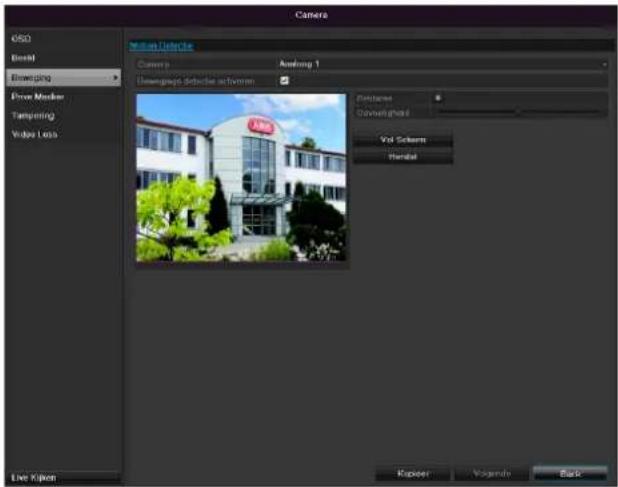

Beweging

Kies bij "Camera" het te bewerken camerakanaal.

Camera ISO Blink Blending Drive Mask Temping Video Lock New or Update Camera Avalong 1 Blending date Display Downweight Vol Select Hembl Live Path Kapier Voganda F204

Plaats het vinkje bij bewegingsdetectie. Bijkomend moet de bewegingsdetectie in de netwerkcamera's geactiveerd worden, verdere details hierover vindt u in de handleiding van uw netwerkcamera.

Acties

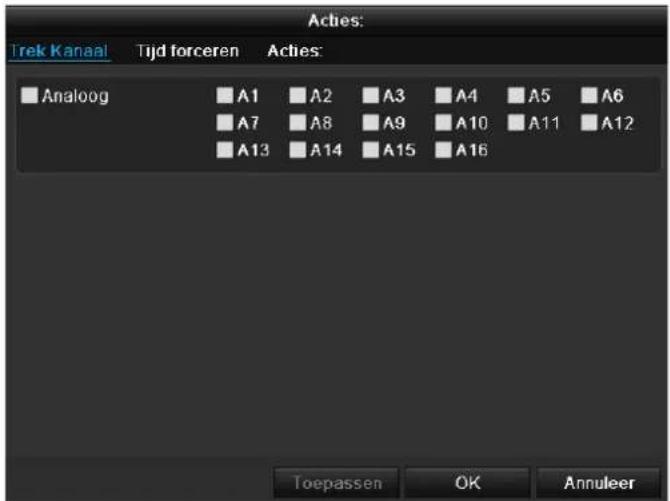

Trek Kanaal

Door op „Reactie“ te klikken, verschijnt de tab Trek Kanaal (alleen bij bewegingsherkenning):

Trek Kanaal Tijd forceren Acties: Analoog A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 Toepassen OK Annuleer

Selecteer één of meerdere camerakanalen die bij een alarm een reactie moeten uitvoeren.

Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK.

Tijd forceren

Selecteer de tab Tijd forceren.

Stel hier in, op welke tijden de in de TAB Reactie ingestelde reacties dienen te activeren.

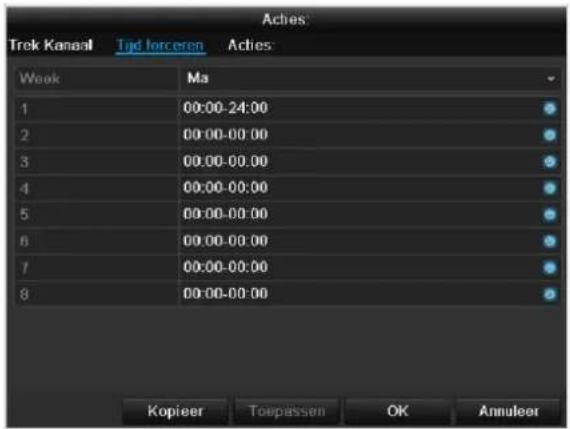

Trek Kanaal Tijd forceren Acties: Week Ma 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopieer Toepassen OK Annuleer

1. Kies de dag en voer een tijdschema in.

i Opmerking

U kunt maximaal 8 perioden vastleggen, telkens van 00:00 - 00:00; de verschillende perioden mogen elkaar niet overlappen.

1. Kies bij Kopiëer of de instelling voor alle dagen van de week moet worden.
2. Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK.

i Opmerking

Om de opname te starten met behulp van de bewegingsherkenning, dient u het tijdschema onder Opname in te stellen.

Acties

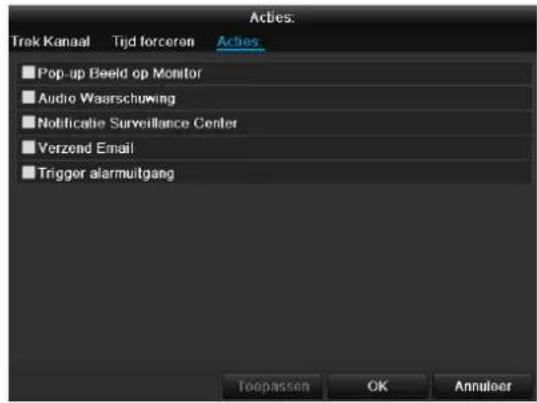

Selecteer de tab Acties.

Hier kunt u het gedrag van de recorder bij bewegingsherkenning configureren door in het betreffende keuzevakje te klikken.

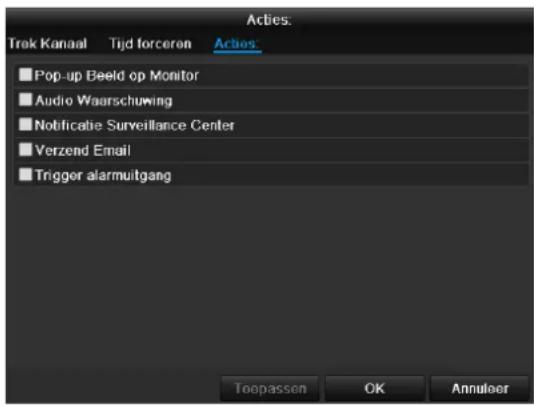

Acties: Trek Kanaal Tijd forceren Actes ■ Pop-up Beeld op Monitor ■ Audio Waarschuwing ■ Notificatie Surveillance Center ■ Verzend Email ■ Trigger alarmuitgang Toopassen OK Annuloe

Parameter	Bericht
Pop-up Beeld op Monitor	Het beeld wordt automa-tisch op de monitor weergegeven
Audio Waarschuwing	De recorder geeft een herhaalde akoestische waarschuwing
CMS berichten	Stuurt een alarmsignaal naar een pc met de ABUS CMS-software. De software moet hiervoor gestart zijn en de recorder moet daar in de bewakingsmodus zijn.
Verzend E-Mail	Er wordt een e-mail verzonden naar een vooraf opgegeven e-mailadres. Zie pagina 168
Alarmuitgang activeren

Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK.

Privatzone

Kies bij „Camera“ het te bewerken camerakanaal. Plaats het vinkje bij Privé-zone activeren.

1. Markeer met de muis max. vier privé-zones.
2. Selecteer bij Kopieer of de instelling voor alle camera's moet worden overgenomen.
3. Bevestig de instellingen met een klik op Toepassen en verlaat het menu met OK.

Sabotagebeveiliging

Kies bij „Camera” het te bewerken camerakanaal. Plaats het vinkje bij Sabotagebeveiliging activeren.

Tijd forceren

Selecteer de tab Tijd forceren.

Stel hier in, op welke tijden de in de TAB Reactie ingestelde reacties dienen te activeren.

Trek Kanaal Tijd forcoreen Aches: Week Ma 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopieer Toepassen OK Annuleer

1. Kies de dag en voer een tijdschema in.

Opmerking

U kunt maximaal 8 perioden vastleggen, telkens van 00:00 - 00:00; de verschillende perioden mogen elkaar niet overlappen.

1. Kies bij Kopiëer of de instelling voor alle dagen van de week moet worden.
2. Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK.

Acties

Selecteer de tab Acties.

Hier kunt u het gedrag van de recorder bij bewegingsherkenning configureren door in het betreffende keuzevakje te klikken.

Acties. Trak Kanaal Tijd forceran Aches ■ Pop-up Beeld op Monitor ■ Audio Waarschuwing ■ Notificatie Surveillance Center ■ Verzend Email ■ Trigger alarmuitgang Toopassen OK Annuloeer

Parameter	Bericht
Pop-up Beeld op Monitor	Het beeld wordt automatisch op de monitor weergegeven
Audio Waarschuwing	De recorder geeft een herhaalde akoestische waarschuwing
CMS berichten	Stuurt een alarmsignaal naar een pc met de ABUS CMS-software. De software moet hiervoor gestart zijn en de recorder moet daar in de bewakingsmodus zijn.
Verzend E-Mail	Er wordt een e-mail verzonden naar een vooraf opgegeven e-mailadres. Zie pagina 168
Alarmuitgang activeren

Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK.

Videoverlies

Kies bij „Camera“ het te bewerken camerakanaal. Plaats het vinkje bij Alarm voor „Video Loss“ activeren.

Tijd forceren

Selecteer de tab Tijd forceren.

Stel hier in, op welke tijden de in de TAB Reactie ingestelde reacties dienen te activeren.

Trek Kanaal Tijd forceren Acties: Week Ma 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopieer Toepassen OK Annuleer

1. Kies de dag en voer een tijdschema in.

Opmerking

U kunt maximaal 8 perioden vastleggen, telkens van 00:00 - 00:00; de verschillende perioden mogen elkaar niet overlappen.

1. Kies bij Kopiëer of de instelling voor alle dagen van de week moet worden.
2. Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK.

Acties

Selecteer de tab Acties.

Hier kunt u het gedrag van de recorder bij bewegingsherkenning configureren door in het betreffende keuzevakje te klikken.

Acties: Trak Kanaal Tijd forceren Aches ■ Pop-up Beeld op Monitor ■ Audio Waarschuwing ■ Notificatie Surveillance Center ■ Verzend Email ■ Trigger alarmuitgang Toepassen OK Annuloeer

Parameter	Bericht
Pop-up Beeld op Monitor	Het beeld wordt automatisch op de monitor weergegeven
Audio Waarschuwing	De recorder geeft een herhaalde akoestische waarschuwing
CMS berichten	Stuurt een alarmsignaal naar een pc met de ABUS CMS-software. De software moet hiervoor gestart zijn en de recorder moet daar in de bewakingsmodus zijn.
Verzend E-Mail	Er wordt een e-mail verzonden naar een vooraf opgegeven e-mailadres. Zie pagina 168
Alarmuitgang activeren

Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK.

Opname Konfiguratie

Instellen

Open het hoofdmenu en klik op „Opname Konfiguratie“:

Tijdschema

Door middel van het tijdschema worden de opnametijden resp. de triggers (opnametype) voor de camera's ingesteld. Kik op de tab „Schema“:

i

Opmerking

Aangezien de instellingen voor de tabs Opname en Direct beeld niet van elkaar verschillen, worden ze maar één keer beschreven

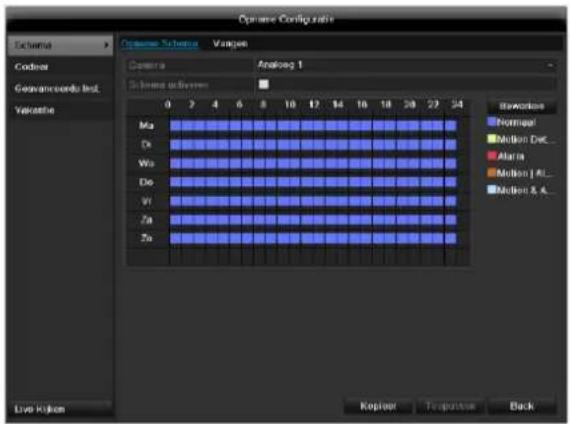

Operator Configural Schema Codine Geenvanceeds test Valprote Camera Analog 1 Schema functions 0 2 4 6 8 10 12 14 16 18 20 22 24 Ma Ex Wu Do Yt Zn Zn Stewness Borimega Motion Det. Alarm Motion A... Motion X A... Live Kilon Kepler Performance Back

Op het scherm ziet u van links naar rechts de uren van de resp. dag (dagen van boven naar beneden). Onder de dagen ziet u de gekleurde legenda, d.w.z. in het ingestelde tijdschema corresponderen de opnameperioden in kleur met de gekozen „triggers”.

Kleursymbool	Legenda
Blauw	Duur: tijd in uren
Geel	Beweging
Lichtblauw	Beweging en alarm
Rood	Alarm
Grijs	Geen keuze
Groen & rood	Beweging of alarm

• Selecteer de camera en klik op het keuzevakje Schema activeren.
• Klik op Bewerken om het type en de duur van het tijdschema te bepalen

Wiping Week Ma Hole dag opname Video 1 Normaal Start/End Tjd 00:00-00:00 Video 1 Normaal Start/End Tjd 00:00-00:00 Video 1 Normaal Start/End Tjd 00:00-00:00 Video 1 Normaal Start/End Tjd 00:00-00:00 Video 1 Normaal Start/End Tjd 00:00-00:05 Video 1 Normaal Start/End Tjd 00:00-00:00 Video 1 Normaal Kopieer Toepassen OK Annulcer

1. Geef in het vervolgkeuzemenu bij „Week“ de dag aan die u wilt instellen.
2. Activeer/deactiveer „Hele dag opname”. Wanneer Volledige dag actief is, kunnen er geen afgebakende tijden worden ingevoerd, de instelling geldt dan voor de hele dag.
3. Wanneer u bepaalde tijden wilt instellen, schakel dan „Hele dag opname” uit.

i

Toepassingsvoorbeeld

Er moet van 11:00 - 7:00 worden opgenomen. Hiervoor moeten 2 tijdzones worden ingesteld: 1. 11:00 - 24:00 2. 00:00 - 7:00

1. Geef in het uitklapmenu het opnametype aan:

2. Duur

3. Bewegingsdetectie

4. Alarm
   • Bewegingsdetectie of alarm
   • Bewegingsdetectie en alarm

5. U kunt bij tijdafhankelijke opname maximaal 8 perioden vastleggen, telkens van 00:00 - 24:00; de verschillende perioden mogen elkaar niet overlappen.

i

Opmerking

Met de „Duur“ legt u perioden vast waarin wordt opgenomen.

De andere triggers zoals bewegingsdetectie en/of alarm, schakelen alleen bij voorkomen van een van deze triggers de opname in.

• Via Kopieer kunt u deze instelling voor andere dagen of de volledige week overnemen
• Sluit uw instellingen in het opnamevenster af met Toepassen en daarna OK

Codeer

TAB Opnemen

Door middel van het tijdschema worden de opnametijden resp. „triggers” (opnametype) voor de camera's ingesteld.

In dit submenu zijn de volgende instellingsmogelijkheden beschikbaar:

Camera	In te stellen camera
Encodingparameter	In te stellen stream
Streamtype	Vooraf gedefinieerde stream video
Resolutie	CIF / 4CIF / VGA / HD720P / 1080P
Bitrate	Selectie van een variabele resp. constante bitrate
Videokwaliteit	Verschillende kwaliteitsniveaus +++: middelmatige kwaliteit+++++: hoge kwaliteit
Beeldfrequentie	Instellingen van de beeldfrequentie voor de stream
Max. bitrate-modus	Selectie van de modus voor de instellingen van de bitrate Gebruikersdef. (32 – 8192)
Max. bitrate (Kbps)	Instellingen van de maximale bitrate
Max. bitrate-bereik aanbevolen	Aanbevolen bitrate afhankelijk van de ingestelde resolutie, beeldfrequentie enz.
Voorlooptijd	Tijd in seconden die voor een alarm wordt opgenomen
Nalooptijd	Tijd in seconden die na een alarm wordt opgenomen
Afgelopen tijd markeren	Instelling van de langste opslagtijd voor opgenomen bestanden.

Bevestig de instellingen met een klik op Toepassen en verlaat het menu met OK.

TAB Substream

De volgende parameters kunnen worden ingesteld:

Camera	In te stellen camera
Streamtype	Vooraf gedefinieerde stream video
Resolutie	CIF / 4CIF / VGA / HD720P / 1080P
Bitratetype	Selectie van een variabele resp. constante bitrate
Videokwaliteit	Verschillende kwaliteitsniveaus +++: middelmatige kwaliteit+++++: hoge kwaliteit
Beeldfrequentie	Instellingen van de beeldfrequentie voor de stream
Max. bitrate-modus	Algemeen, Gebruikersdef. (32 – 8192)
Max. bitrate (Kbps)	Weergave van de maximale bitrate
Max. bitrate-bereik aanbevolen	3072~5120 (Kbps)

Bevestig de instellingen met een klik op Toepassen en verlaat het menu met Terug.

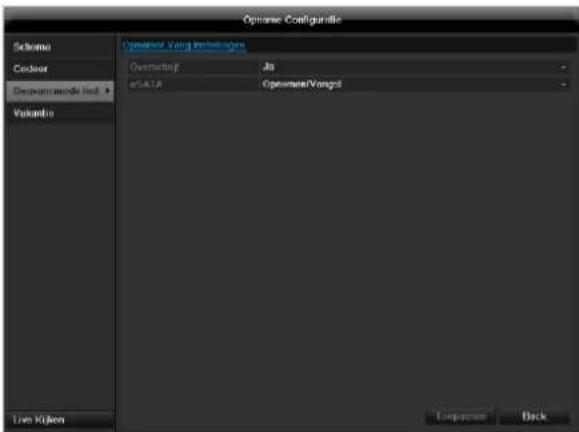

Geavanceerde instelling

Optimize Configure Schema Codebar Desenvan mode Test Vaskarbox Optimize Vask requirements Overloading Jg eDATA Optimize/Vsgxt Live Users Expenses Back

Overschrijf

Leg u vast of oudere opnamen moeten worden overschreven wanneer de harde schijf vol is

Vakantie

Operne Configative Schema Codew Gewannecendo test Valuation Value 1.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.1 Value 1.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.1 Value 1.0.0.0.0.0.0.0.0.0.0.0.1 JanDag Value 2 Value 3 Value 4 Value 5 Value 6 Value 7 Value 8 Value 9 Value 10 Value 11 Value 12 Value 13 Value 14 Value 15 Value 16 Value 17 Value 18 Value 19 Value 20 Value 21 Value 22 Value 23 Value 24 Value 25 Value 26 Value 27 Value 28 Value 29 Value 30 Value 31 Value 32 Value 33 Value 34 Value 35 Value 36 Value 37 Value 38 Value 39 Value 40 Value 41 Value 42 Value 43 Value 44 Value 45 Value 46 Value 47 Value 48 Value 49 Value 50 Value 51 Value 52 Value 53 Value 54 Value 55 Value 56 Value 57 Value 58 Value 59 Value 60 Value 61 Value 62 Value 63 Value 64 Value 65 Value 66 Value 67 Value 68 Value 69 Value 70 Value 71 Value 72 Value 73 Value 74 Value 75 Value 76 Value 77 Value 78 Value 79 Value 80 Value 81 Value 82 Value 83 Value 84 Value 85 Value 86 Value 87 Value 88 Value 89 Value 90 Value 91 Value 92 Value 93 Value 94 Value 95 Value 96 Value 97 Value 98 Value 99 Value 100

In dit submenu kunnen 32 verschillende opname-instellingen voor vakantie of feestdagen worden uitgevoerd Om deze instellingen uit te voeren, klikt u op het „Wijzig"-symbool

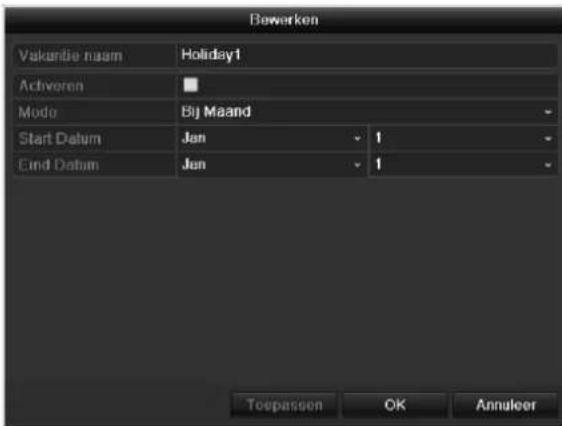

Bewerken Valkantie nasm Holiday1 Activoren Mode Bij Maand Start Datum Jen 1 End Datum Jen 1 Toepassen OK Annulcer

Vakantie naam	Handmatige invoer van de naam van de vakantie of de feestdag
Activeren	Activeren resp. deactiveren van de ingestelde vakantie
Mode	Op datum/op week/op maand
Start Datum	Selectie van de begindatum/begintijd
Eind Datum	Selectie van de einddatum/eindtijd

Bevestig uw instellingen met Toepassen en OK.

Disk Management

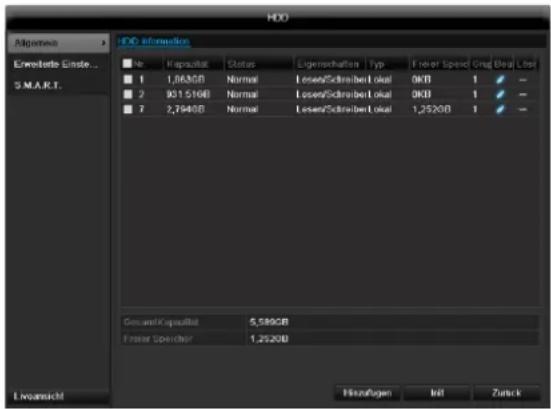

Harde schijven

Opmerking

Het apparaat kan twee 3,5 inch SATA harde schijf beheren.

Voordat u kunt opnemen, moeten alle harde schijven „geïntitialiseerd“ worden. Pas daarna herkent de recorder de harde schijven en de resp. toewijzingen.

Waarschuwing

Tijdens het initialiseren worden alle gegevens van de harde schijf gewist!

Zorg op tijd voor een back-up van de gegevens.

Harde schijf inbouwen

1. Koppel de recorder los van het lichtnet en open de afdekking.
2. Neem bij de omgang met elektronische apparatuur de ESD voorschriften in acht en zorg ervoor dat u geaard bent.
3. Open de behuizing niet in omgevingen met tapijt of andere vloerbedekking die statisch kan worden opgeladen.
4. Raak de onderdelen op het moederbord niet aan.

Waarschuwing

Wanneer u vragen heeft over deze stappen of de instructies niet duidelijk zijn, kunt u contact opnemen met uw installateur.

1. Bouw de harde schijf in en sluit de kabels aan.

2. Breng de behuizing weer aan en sluit het apparaat aan op het stroomnet.

Opmerking

Wanneer de ingebouwde harde schijf niet zichtbaar is, dient u de aansluitingen te controleren.

Klik in het menu op „Disk Management“ om instellingen voor het beheer van de harde schijf uit te voeren.

Parameters van het harde-schijfbeheer

Disk Management Algorithm Clearanceendo test SMART HDC Information Label Cigarette Hall Status Pigmatic Map Type Video Provider HDC Raw Vase 1 1,063928 Nominal Leisure spending Locking OK3 - Total Capacity 1,063928 Total Free Space OK3 Live Ribbon Tool Init Back

HDD-Informatie
Label	Geeft het nummer van de interne aansluiting weer
Capaciteit	Capaciteit van de harde schijf in MB
Status	Geeft de huidige status van de harde schijven:Niet geïinitialiseerdNormaalOffline
Eigenschap	Redundant: voorzien voor back-up doeleindenAlleen lezen: beveiligd tegen schrijvenR/W: lezen en schrijven
Type	Lokaal: ingebouwde harde schijfNFS: harde schijf op het netwerkVermijdt indien mogelijk het gebruik van de NFS-opslag om eventueel optredende compatibiliteitsproblemen
Vrije ruimte	Geeft het vrije geheugen voor opnames ongeveer aan
Wissen	De harde schijf verwijderen

1. Selecteer de harde schijf door de checkbox aan te vinken.
2. Start het proces door op Init te klikken.
3. Bevestig de volgende vraag met OK.
4. Op de statusbalk wordt de voortgang van de initialisatie weergegeven.
5. Wanneer het initialiseren is afgerond, verschijnt:

Harde-schijfinstellingen van de camera's

Klik op het submenu „Extra instellingen“.

Modus: Opslag

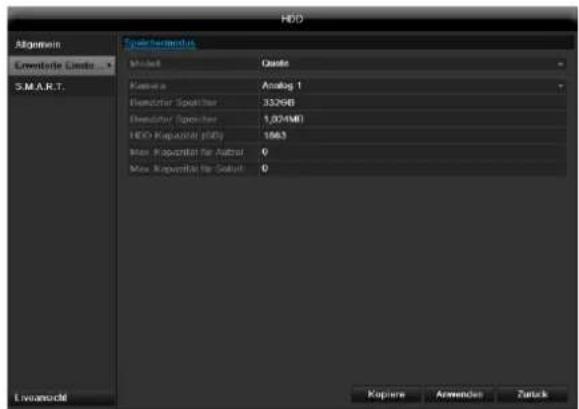

HDD Algeheim Enersterle Clinker S.M.A.R.T. Späderkennutz Model Quake Kappa Analog 1 Dewichter Speicher 332KB Dewichter Speicher 1,024MB HDD Kappa/Max. Kappa 1663 Max. Kappa/Max. Kappa 0 Max. Kappa/Max. Kappa 0 Lwansacht Kopiere Anwenden Zurück

Camera	Selectie van het te bewerken camerakanaal
Gebruikte opslag video	Bestandsformaat van een opnamebestand
HDD-capaciteit (GB)	Hardeschijfruimte in GB
Max. capaciteit (GB) voor opname	Leg het maximale opnameformaat op de harde schijf per camera vast.

1. Selecteer bij Kopieer of de instelling voor alle camera's moet worden overgenomen.

2. Bevestig de instellingen met een klik op Toepassen en verlaat het menu met OK. die Festplattengruppe gespeichert werden sollen.

3. Klik op Toepassen en bevestig de nieuwe start in het volgende venster met OK.

S.M.A.R.T

Disk Management	Selectie van de te bewerken harde schijf
Zelftest-status	Geeft de status van de actuele zelftest weer.
Zelftesttype	Selecteer het type voor de zelftest.Korte test / Expanded Test/Transport Test
S.M.A.R.T	Klik het pictogram aan om de zelftest te starten.
Temperatuur (°C)	Weergave van de temperatuur van de harde schijf
Inschakelen (dagen)	Weergave van de bedrijfsdagen van de harde schijf
Zelf-evaluatie	Statusweergave van de zelf-evaluatie
Complete analyse	Statusweergave van de analyse

Bevestig de instellingen met een klik op Toepassen en verlaat het menu met OK.

Let op:

Als er maar één narde schijf geïnstalleerd is, en deze de status „Alleen lezen“ krijgt, kan het apparaat geen opnames uitvoeren!

Status harde schijf controleren

U kunt de status van elke harde schijf in het menu Onderhoud controleren. In de log-gegevens wordt de SMART-informatie opgeslagen (Self-Monitoring, Analysis and Reporting Technology).

- Roep hiertoe het logbestand op en zoek naar informatie/S.M.A.R.T. Vaste schijf. Alarmen harde schijf instellen

- U kunt alarmen vastleggen die u informeren over fouten op de harde schijf.

- Roep hiertoe Waarschuwing in het menu Instellingen op.

Handmatig Management

Opname

Druk op de REC-toets of ga in het hoofdmenu naar Handmatig Management om een handmatige beeld-/video-opname te starten.

Klik op het submenu „Opname”.

HDD Algorithm > HDD information ■ No | Kapsatz | Status | Eigenschaften | Typ | Forder Speck | Oreg Deal | Lost | ■ 1 | 1,043GB | Normal | Lesen/Schreiben Lokal | 0KB | 1 | - | ■ 2 | 901.510GB | Normal | Lesen/Schreiben Lokal | 0KB | 1 | - | ■ 7 | 2,794GB | Normal | Lesen/Schreiben Lokal | 1,252GB | 1 | - | Gesamt-Kapsatz: 5,586GB Froster Speck: 1,252GB Hizanlagen | Init | Zurück Liveansicht

Analoog	Selectie van de instellingen voor alle camera'sKlik op „Off“ resp. „On” om de instellingen te wijzigen.On groenOpname volgens tijdschema,On geel:Opname door handmatige bedieningOff rood:Geen opname
Duur	Klik op het teken om de continue opname voor alle kanalen voor de hele dag te activeren.Klik op „Ja” om de keuze te bevestigen.
Bewegingsdetectie	Klik op het teken om de bewegingsdetectie voor alle kanalen voor de hele dag te activeren.Klik op „Ja” om de keuze te bevestigen.

Afspelen

Druk in het hoofdmenu op Afspelen, om video-opnames te zoeken na een gebeurtenis of een markering of om de opgeslagen beelden te bekijken.

Opname plannen

Video Player Big Environment Markets Foto Analog A1 A2 A3 A4 Video Type Alles Restland Type Alles Start Time 21-03-2012 00:00:00 End Time 21-03-2012 23:58:59 Atpelon Zeeton Annulcer

De volgende instellingen zijn beschikbaar:

Alle / A1 – A4	Camera waarop u wilt zoeken
Video Type	Schema, bewegingsdetectie, alarm resp. bewegingsdetectie en/of alarm, handmatige opname, alle opnamen
Bestand Type	Geblokkeerd, vrijgegeven, alles
Start Tijd Stop Tijd	Voer de datum en de tijd in

- Klik op Zoeken om opnamen te zoeken die voldoen aan de gekozen instellingen. De resultaten worden weergegeven:

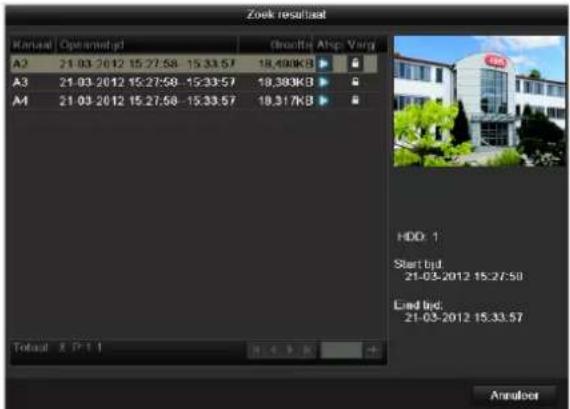

Zoek resultaat Kanaal Operantigt A2 21.03.2012 15:27:58-15:33:57 18,490KB A3 21.03.2012 15:27:58-15:33:57 18,383KB A4 21.03.2012 15:27:58-15:33:57 18,317KB Total 3 P:1 1 HDD: 1 Start byd: 21-03-2012 15:27:58 End byd: 21-03-2012 15:33:57 Annulcer

- Kies een opname door op de regel te klikken en vervolgens op „Afspelen"-symbool.

i

Opmerking

In de weergavemodus kunt u op elk moment terugkeren naar de gebeurteniszoekfunctie door met de rechtermuisknop te klikken en „Video

zoeken" te selecteren.

i

Opmerking

De submenu's „Markering“ en „Foto“ zijn vrijwel identiek met het hierboven beschreven menu en worden daarom niet afzonderlijk beschreven.

In het submenu „Markering“ wordt niet gezocht op opnametype maar op de naam of een trefwoord uit de naam van de markeringen

Bij Evenement

Klik op de tab „Bij Evenement“:

Options planner By Environment Maskers Foto Event Type Alarm Ingang Start Tid 21-03-2012 00:00:00 End Tid 21-03-2012 23:59:59 ✓ AlarmN Nr Alerts Name IP Camera Additional ✓ A<1 Lokato ✓ A<2 Lokato ✓ A<3 Lokato ✓ A<4 Lokato Zecken Anulcer

Er wordt een lijst weergegeven met alle gebeurtenistypes.

Selecteer bij „Gebeurtenistype“ of er moet worden gezocht naar opnames bij beweging („Bewegingsdetectie“).

Kies door het activeren van de checkbox een of meerdere camera's.

Klik op Zoeken.

Kies op de verschijnende lijst een of meerdere gebeurtenisopnames. Klik op Details voor gedetailleerde informatie over de opname's.

Backup

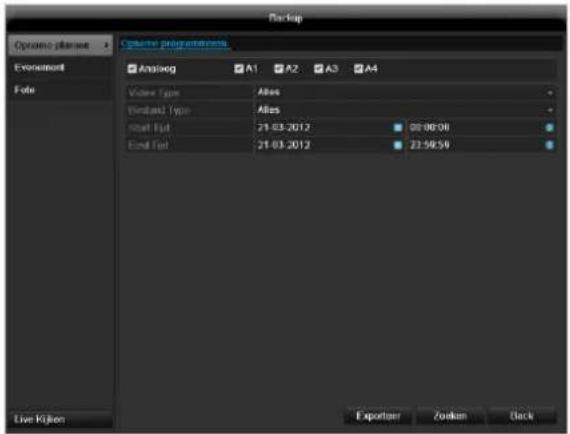

Opname plannen

Met de exportfunctie kunnen belangrijke opnamen naar aangesloten externe media worden gekopieerd zoals bv.

• USB-media
• USB-harde schijf
• DVD-brander etc.

- Bij de selectie „Exporteer“ worden alle opnames van de geselecteerde periode geëxporteerd. Let op dat hierbij niet meer dan 24 uur kunnen worden geëxporteerd.

1. Voer de parameters in, zie pagina 150.
2. Klik op Details om het zoeken te beperken.

Zoek resultaat Kawj Openantjgd Dredtja Alop Varg A2 21.03.2012 15:27:58 - 15:35:57 A3 21.03.2012 15:27:58 - 15:35:57 A4 21.03.2012 15:27:58 - 15:35:58 24,552KB 24,393KB 24,322KB HDD: 1 Start jyd. 21-03-2012 15:27:58 End jyd. 21-03-2012 15:35:57 Total jd: 3 P: 1 Totale grootte: 73,263KB Backup Annulcer

• De omvang van de verschillende opnamen en de totale omvang van alle gevonden bestanden wordt weergegeven.
• Door op het „Afspelen“-symbool te klikken, kunt u de betreffende opname bekijken

• Voor het blokkeren of vrijgeven van een bestand klikt u op het „Vergrendet"-symbool.

• Klik op Export om naar het scherm voor exporteren te gaan.

Backup Apparel Namom USB1.1 Vorvers Bestand Namom Grodtie Type Datum Wip-gnd Verw Arspell TVHD380060 Folder 18-02-2012 08:02:20 Vise Ramte 840MB Nieu Besta... Formateer Backup Annuler

1. Kies in het uitklapmenu het medium waar de gegevens naartoe meten worden gekopieerd

2. Wanneer het gewenste medium niet in de lijst staat, klikt u op Ververs.

- Wanneer het medium dan nog steeds niet wordt weergegeven, koppelt u de recorder los van de recorder en maakt u de verbinding opnieuw. Raadpleeg hiervoor de handleiding van de fabrikant.

1. Klik op Backup om te beginnen met exporteren. De voortgang van het proces wordt weergegeven

Backup Exporeren 1/3: Annuleer

i Opmerking

Nadat de gegevens zijn geëxporteerd, kunt u de gegevens op het medium selecteren en afspelen met de meegekopieerde player. Op die manier kunt u controleren of het exporteren foutloos is verlopen.

Evenement (gebeurtenistype „Beweging“)

Backup Options planers Event Type Beweging Event Time 21.03.2012 00:00:06 Event Time 21.03.2012 22:59:59 Analog A1 A2 A3 A4 Live Kilken Zoikus Terag

Leg de opnameperiode vast waarin u wilt zoeken met behulp van de keuzevakjes bij „startijd“ en „eindtijd“. Selecteer de camera door het keuzevakje te activeren resp. te deactiveren en klik op Zoeken.

Bij beide gebeurtenistypes veschijnt na het indrukken van de knop Zoeken het volgende venster:

Alem Hingang Drive Start Tjd End Tjd A-1 21-03-2012 09:05:48 21-03-2012 09:05:50 Tofaal 1 P:1.1 Pre-play 30s Post-play 30s Exporter Details Annulcer

Selecteer de bestanden die u wilt exporteren door het keuzevakje te activeren resp. te deactiveren. Bij „pre-play” resp. „post-play” kunt u de voor- resp. na-alarmtijd instellen. Hiermee kunt u de lengte van uw exportvideo vastleggen.

Klik op Details om de geselecteerde video te bekijken. Voor gedetailleerde informatie over het venster, zie Opname Konfiguratie (p. 155).

i

Opmerking

De „pre-play“-opnames/vooralarmopnames kunnen alleen worden bekeken, indien de opname is gestart voor het alarm plaatsvond.

i

Opmerking

De submenu's „Opname Konfiguratie" en „Foto" zijn vergelijkbaar en worden daarom niet afzonderlijk beschreven.

Onderhoud

Opmerking

Het menu dient voor het onderhoud van de recorder en mag uitsluitend worden gebruikt door ervaren gebruikers.

System Outfront System Interface > Log Zulkore Configurio Firmware Upgrade Standard Net Detector Apparent Name: TVHD00000 ADUS DVR Model: TVHD00000 Sensor: 04391201 168885039171734WCVJ Frontset Version: V1.10 Build 120315 Code: Version: V1.0 Build 120325 Live Kursion Back

Menu	Instelling	P.
Systeem Informatie	Apparaatinformatie (serie-nummer, firmwarestatus etc.)	164
Log Zoeken	In het logbestand kan worden gezocht volgens bepaalde criteria, bv. alarm, uitzondering, bediening of informatie van opname of informatie (S.M.A.R.T. status van de har-de schijf)	164
Configuratie	Instellingen exporteren of im-porteren	165
Firmware Upgrade	Firmware-update uitvoeren	165
Standard	Systeemreset	166
Net Detectie	Weergave van de transmissie-en ontvangerrate van de recor-der	166

Systeem Informatie

System Onset Systems Information > Log Zoikos Configurio Firmware Upgrade Standard Net Detector Advanced Status TVHD00900 ADRS OMR VDD TVHD09000 System 04381201 16688503971734WCVJ Features Version Y1.1.0 Build 120015 Código Version Y1.0.1580 120225 Live Krypton Back

Opmerking

In het informatiemenu worden de technische gegevens van het apparaat alsook informatie over de verschillende instellingen van de camera, opname etc. weergegeven.

Dit is bijvoorbeeld nuttig bij support-vragen.

Log zoeken

Systems Outdoor Systems Intermediate Log Zorikem Log Zorikem Configuration Fireworks Upgrade Standard Not Detero Log Zorikem Start Test 21-03-2012 00:00:00 End Test 21-03-2012 23:58:56 Binarytek Alles Binarytek Alles Sensor: Binarytek Start Test Minder Set Parametry Attpaki Cetals Total: 0 P+1.1 Live Hellen Explosion Zorikem Back

Opmerking

Het zoeken naar gebeurtenissen kan aan de hand van de volgende types/gebeurtenissen/parameters worden uitgevoerd:

• Alles
• Alarm
• Uitzondering
• Werking
• Informatie

Filter1	Filter2
Alles	-
Uitzondering	AllesVideo Signaal VerlorenVideosignaal uitzonderingIllegale InlogHDD FolHDD FoutIP ConflictNetwerk VerbrokenUitzondering opnameVideo in-/uitgangssignaal niet gelijkOpnamebuffer
Proces	AllePower OnLokaal: Niet geplande uitschakelingLokaal: Uitschakelen, Herstarten, Aanmelden, AfmeldenLokaal: Instellingen wijzigenLokaal: UpdateLokaal: Opname starten
Informatie	AllesHDD InformatieHDD S.M.A.R.T.Start / Stop OpnameStart / Stop VangstVerwijder Verlopen OpnameNetwerk HDD Informatie

1. Kies de gebeurtenis waar u in het logbestand naar wilt zoeken en kies een subparameter.
2. Voer datum en tijd in bij "Start tijd" en "Stop tijd" en klik op Zoeken.
3. Het resultaat wordt als volgt weergegeven:

Systems Orderhood System Information Log Zenemon Start Tijd 21-03-2012 00:00:00 Start Tijd 21-03-2012 23:59:59 Belangrijk Alles Minder Bie Alles Standard Net Detectbe Semen Belangrijk Start Tijd Minder Bie Parameter Angle Detanc 1 Informatie 21-03-2012 00:00:01 Stop Opname N/A ✓ 2 Informatie 21-03-2012 00:00:01 Start Opname N/A ✓ 3 Informatie 21-03-2012 00:00:01 Stop Opname N/A ✓ 4 Informatie 21-03-2012 00:00:01 Start Opname N/A ✓ 5 Informatie 21-03-2012 00:50:06 HDD SMART N/A - ✓ 6 Informatie 21-03-2012 01:50:08 HDD SMART N/A - ✓ 7 Informatie 21-03-2012 02:50:11 HDD SMART N/A - ✓ 8 Informatie 21-03-2012 03:50:13 HDD SMART N/A - ✓ 9 Informatie 21-03-2012 04:50:17 HDD SMART N/A - ✓ 10 Informatie 21-03-2012 05:50:19 HDD SMART N/A - ✓ 11 Informatie 21-03-2012 06:50:22 HDD SMART N/A - ✓ 12 Informatie 21-03-2012 07:50:24 HDD SMART N/A - ✓ 13 Werting 21-03-2012 08:10:15 Locale Instelling Video Ultra - Total 158 P.1.2

- Het wisselen van de pagina's geschiedt via de navigatiebalk:

(1) (2)

(3) (4)

(5)

(6)

i Opmerking

Druk voor het vooruit-, resp. achteruitbladeren op (3), resp. (2). Druk voor het springen naar de eerste, resp. laatste pagina op (4), resp. (1). Om naar een bepaalde pagina te gaan, voer dit in het veld bij (5) in en bevestig dit met een klik op (6).

• Klik op Details voor gedetailleerde informatie.
• Klik op Afspelen wanneer u de opname bij de gebeurtenis wilt afspelen.

- Klik op Experteer om het logbestand te kopieren naar een USB-medium.

Configuratie

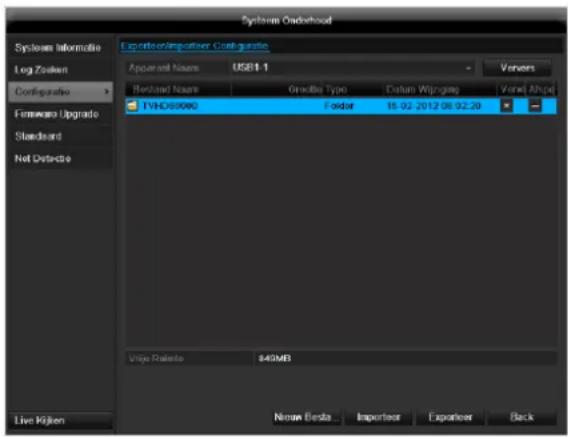

System Ordering Systems Information Log Zoiskan Configurale Firmware Upgrade Standard Not Detected Apparel Names USB1-1 Record Nam Name Groble Type Datum Wijrjsgag Varie Alape TVHD800MB Folder 16.02.2012.08.02.20 Vise Ralate 840MB Live Kirken New Besta Importator Exporter Back

i Opmerking

De configuratiebestanden bevatten alle instellingen van de recorder die u na de eerste ingebruikname heeft geconfigureerd. Deze bestanden kunnen op een USB-medium worden opgeslagen. Hiermee kunt u een tweede recorder configureren met identieke instellingen.

Firmware Upgrade

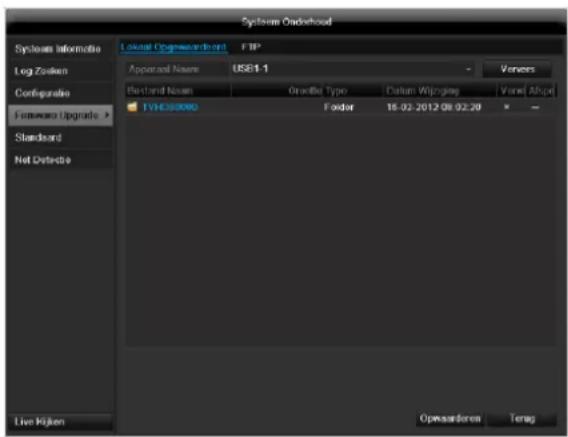

System Ordering System Information Log Zoiskan Configuration Firmware Upgrade > Standard Not Detected Local Ongewordment FTP Appraisal Name USB1.1 Bestand Name Oracle Type Datum Wijpragag Varel Atpd TVH350000 Folder 16-02-2012 08:02:20 Live Hijken Opwardoren Terag

i Opmerking

Een update kan worden uitgevoerd vanaf een USB-medium, via het netwerk.

• Kopieer het bestand voor de update met de extensie *.mav naar de hoofdmap van een USB-stick.

• Sluit de USB-stick aan op één van de USB-aansluitingen van de recorder.

• Selecteer de USB-aansluiting, klik eventueel op Ververs.

• Selecteer het updatebestand en klik op de knop Opwaarderen.

• Wacht tot het systeem opnieuw wordt gestart.
• Controleer de nieuwe firmwareversie in het menu Onderhoud / "System Informatie".

Standaard

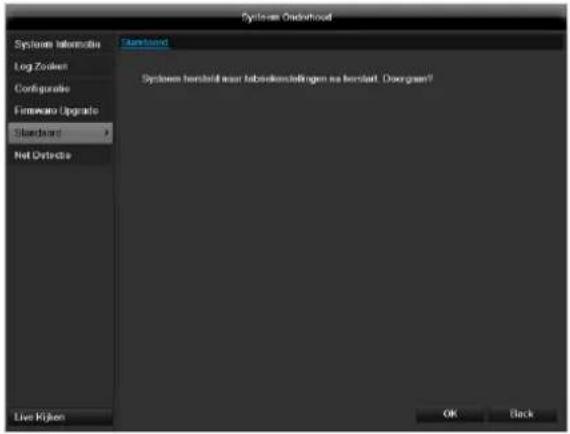

System Underhold Systems Informable Log Zodset Configurale Firmware Upgrade Standard Net Optimize System bootbind aan tabedienbetzigen na bootbind. Doorgaan? Live Kijken OK Back

Opmerking

Bij deze optie worden de fabrieksinstellingen hersteld (reset).

Waarschuwing

Alle instellingen die u sinds de inbedrijfstelling heeft uitgevoerd (camera's, opname-instellingen, alarmen enz.) worden daarbij gewist!

Voorkom verlies door vooraf de instellingen op te slaan. Na uitvoering van de reset kunt u deze weer inlezen.

Netzwerk

Cordnhood System Information Verkcept Network Defector Network Status Log Zoeken Configuration Firmware Upgrade Standard Net Defector Endland Kappaing-31 Type MID Address MID Type NV60 Live Kukon Back

Opmerking

Hier wordt informatie over het netwerkverkeer en de netwerkinterfaces weergegeven.

TAB Netwerkbelasting

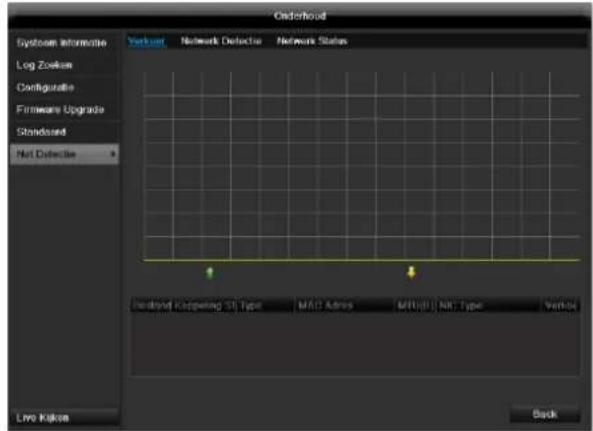

System Outflow Outflow Network Detectors Network Status 1.024Kbps LAN1 Zeland 4310bps Orangex 1560bps Bandband K-picking St Type MAC jahres MTU(0) NC Type Vorkout LAN1 Successful Ethernet 00-40:35 Ib: Ib:68 1586 100M Vol-Dup LAN2 Successful Ethernet 00-40:35 Ib: Ib:67 1589 100M Vol-Dup Low Kilion Back

De hoeveelheid ontvangen en verzonden gegevens wordt grafisch weergegeven.

In het veld onder de grafiek worden afhankelijk van de netwerkinstellingen de status en informatie over één, resp. twee netwerkaansluitingen weergegeven.

TAB Netwerkidentificatie

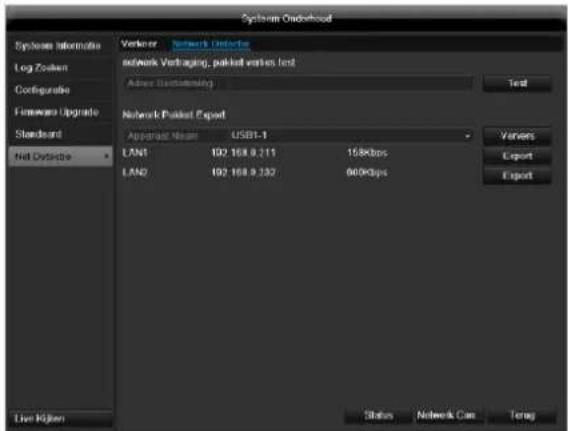

System Onshore Systems Informatics Log Zozen Configurale Fireware Upgrade Standard Net Options Verkerer Network Outperform network Verhaging, packet varies test Active Distribution Test Network Packet Report Approx: Nean USB1.1 LAN1 192.168.9.211 158Kbps LAN2 192.168.9.232 060Kbps Varies Export Export Live Kilometers Status Network Can Terag

Bij „Adres Bestemming“ kunt u de verbinding met een ander apparaat, zoals bijvoorbeeld een computer, controleren („pingen“). Voer het netwerkadres van het te controleren apparaat (bijv. 192.168.0.25) in en druk op Test.

Resultaat Gemiddelde vertraging: 4 ms pakker verlies tarief: 0% OK

Informatie over twee parameters verschijnen:

Parameter	Instelling
Gemiddelde vertraging	De tijd die het gepingde apparaat nodig heeft om te antwoorden
Pakker verlies tarief:	geeft in procent aan, hoeveel procent van de pakketten niet werden overgedragen

i Opmerking

Bij een hoge pakketverlieswaarde wordt aanbevolen de „Netwerktest“ te herhalen.

i Opmerking

Als de hoge pakketverlieswaarde blijft optreden dient u uw netwerk op defecte bedrading of schade in de leiding te controleren.

Hoe hoger de pakketverlieswaarde is, hoe slechter de verbinding tussen het gepingde apparaat en de recorder is.

Bij „Netwerk Pakket export" kunt u de instellingen van de afzonderlijke aansluitingen, resp. - afhankelijk van de instelling van de aansluiting, exporteren.

1. Selecteer bij „Apparaat Naam“ een opslagmedium, waarop de instellingen moeten worden opgeslagen.

2. Klik op Export.

Packet exporteren Annulceer

• Na afloop van de voorgangsweergave verschijnt bij succesvolle initialisatie een tipvenster. Sluit deze met OK.
• Klik op status, om de status van de LAN-aansluitingen (verbonden/niet verbonden) te laten weergeven.

- Klik op Netwerk, om uw netwerkinstellingen te wijzigen (zie p.142).

TAB Netwerk Status

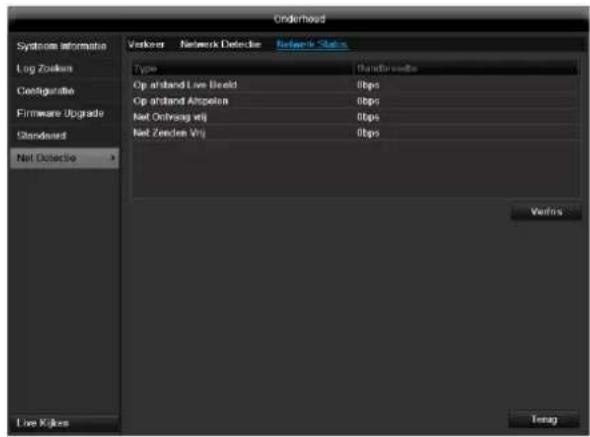

Orderhead Syndrom automatista Log Zoeken Configuratie Firmware Upgrade Standard Net Detective Verkern Network Detector Network Status Type Bandwidths Op afstand Live Record 0fps Op afstand Altspelen 0fps Net Onthysag vitj 0fps Net Zeedes Vrij 0fps Verkns Live Kilkes Long

Overzicht van de bandbreedte.

Met een klik op Actualiseren kunt u de gegevens vernieuwen.

Uitschakelen

Uitschakelen Vergrendel Uitzetten Herstarten Annuleer

i

Opmerking

• Selecteren Vergrendel om het menu blokkeren.
• Selecteer Uitzetten om het apparaat het uitschakelen.
• Selecteer Herstarten starten, om een reboot (uitschakelen, opnieuw inschakelen) uit te voeren.

Oplossen van storingen

Lees de onderstaande instructies en opmerkingen door om de mogelijke oorzaak voor een storing vast te stellen

voordat u contact opneemt met de technische ondersteuning.

Storing	Oorzaak	Oplossing
Geen stroom.	Netkabel is niet aangesloten.	Netkabel goed op het stopcontact aansluiten.
	Netschakelaar staat OFF.	Netschakelaar op ON zetten.
	Geen spanning op het stopcontact.	Evt. ter controle een ander apparaat op dit stopcontact aansluiten.
Geen beeld.	Het beeldscherm is niet ingesteld op ontvangst .	Stel de juiste videomodus in totdat er een beeld van de recorder verschijnt.
	Videokabel niet correct aangesloten.	Videokabel correct aansluiten.
	Aangesloten monitor is uitgeschakeld.	Monitor inschakelen.
Geen geluid.	Audiokabels zijn niet correct aangesloten.	Audiokabels correct aansluiten.
	Via de audiokabels aangesloten apparatuur niet ingeschakeld.	Via de audiokabel aangesloten apparatuur niet ingeschakeld.
	Audiokabel beschadigd.	Kabel vervangen.
Harde schijf werkt niet.	Verbindingskabels zijn niet correct aangesloten.	Kabels correct aansluiten.
	Harde schijf defect of niet compatibel.	Harde schijf vervangen door een juiste versie.
USB-aansluiting werkt niet.	Apparaat wordt niet ondersteund.	Ondersteund USB-apparaat aansluiten, USB2.0.
	Er wordt een USB-hub gebruikt.	USB-apparaat direct aansluiten.
Geen netwerktoegang.	Netwerkkabel los.	Netwerkkabel aansluiten.
	Netwerkinstellingen (DHCP, IP-adres etc.) niet correct.	Netwerkinstellingen controleren en evt. corrigeren.
Afstandsbediening werkt niet.	Batterijen verkeerd geplaatst (polariteit, +,-) of leeg.	Vervang de batterijen door nieuwe. Om de recorder met de afstandsbediening te bedienen moet de afstandsbediening op de recorder worden gericht.
	Afstandsbediening is te ver van de recorder verwijderd.	Gebruik de afstandsbediening op een afstand van maximaal 7 meter.
	Er is een obstakel tussen de afstandsbediening en de recorder.	Verwijder het obstakel.
	Te sterke verlichting of TL-buizen.	Sterke invloed van TL-buizen voorkomen.
Opnemen niet mogelijk.	Geen HDD resp. HDD niet geïinitialiseerd.	Harde schijf inbouwen en initialiseren.
Recorder schakelt plotseling uit.	De temperatuur in de recorder is te hoog.	Maak de recorder schoon resp. verwijder al-le voorwerpen die de ventilatie kunnen beperken.

Recorder reinigen en onderhouden

Opmerking

• De recorder is onderhoudsvrij
• Bescherm de recorder tegen stof, vuil en vocht

Technische gegevens
Technische wijzigingen en fouten voorbehouden. De afmetingen zijn benaderingen

ABUS digitale recorder	TVHD80100	TVHD80110
Videocompressie	H.264
Camera-ingangen	4	8
Monitoruitgangen	Monitor: 1 x VGA, 1 x HDMI
Bedrijfsmodus	Triplex
Resolutie (live kijken)	VGA:1080P: 1920*1080/60Hz, 1280*1024/60Hz,720P: 1280*720/60Hz, 1024*768/60HzHDMI:1080P: 1920*1080/60Hz, 1280*1024/60Hz,720P: 1280*720/60Hz, 1024*768/60Hz
Resolutie @ beeldfrequentie per camera (opname)	352 x 288 @ 25 fps, 704 x 576 @ 25 fps, 1280 x 720 @ 25 fps, 1920 x 1080 @ 25 fps
Totale beeldfrequentie	100 fps	200 fps
Compressieniveaus	6
Na-alarmgeheugen	0–30 sec. / 5–900 sec.
Opslagmedium	2 x 3,5" SATA HDD
Gegevensback-up	2 x USB 2.0
Weergaven	1 / 2 / 4 / 6 / 8 / 9
Opnamemodi	Handmatig, tijdschema, bewegingsherkenning, alarm, bewegingsherkenning en alarm,bewegingsherkenning of alarm
Zoekmodi	Naar gebeurtenis, datum & tijd, S.M.A.R.T
Gebruikersniveaus	2 (max. 31 gebruikers)
Netwerkaansluiting	1 x RJ45 10/1000 Mbps
Gelijktijdige netwerktoegang	128 cameraverbindingen
Netwerkfuncties	Live kijken, weergave, gegevensexport
DDNS	√
NTP	√
Alarmering	Akoestisch waarschuwingssignaal, OSD-signaal, e-mail, CMS
Besturing	USB-muis
OSD-talen	Duits, Engels, Frans, Nederlands, Deens,Pools, Russisch
Stroomvoorziening	12 VDC, 3,3 A, 50~60 Hz	12 VDC, 5,0 A, 50~60 Hz
Opgenomen vermogen	<20 W (zonder harde schijf)
Bedrijfstemperatuur	-10 °C ~ + 55 °C
Afmetingen (bxhxd)	400 x 45 x 275 mm
Gewicht	≤ 4,0 kg zonder harde schijf
Certificeringen	CE

HDD opslagcapaciteit

De benodigde opslagcapaciteit voor opname en bewaking is, naast de fysieke opslagcapaciteit van de gebruikte harde schijf, afhankelijk van de ingestelde resolutie en de beeldfrequentie van de opname.

Op de meegeleverde cd vindt u een rekenmachine om het benodigde geheugen op een harde schijf te berekenen.

Daarnaast kunt u deze software ook op onze homepage downloaden.

Overzicht van verbinding combinaties

De mogelijkheid bestaat om een Spot-monitor aan te sluiten. In de tabel hieronder kunt u zien welke combinaties mogelijk zijn. Een vinkje betekent mogelijk, een kruisje betekent niet compatibel met elkaar.

Technische gegevens

HDMI+VGA	HDMIonly	VGAonly
√	√	√

Afvoeren

Verwijzing naar de EG-richtlijn voor oude elektrische- en elektronische apparatuur

In verband met de bescherming van het milieu mag deze recorder aan het einde van de levensduur niet worden afgevoerd met het huishoudelijk afval. Dit apparaat kan worden afgevoerd volgens de geldende landelijke richtlijnen. Neem de plaatselijk geldende voorschriften voor de afvoer van deze materialen in acht.

Voer dit apparaat af volgens de EG richtlijn voor elektronisch en elektrotechnisch afval 2002/96/EC - WEEE (Waste Electrical and Electronic Equipment). Bij vragen kunt u contact opnemen met de verantwoordelijke instantie in uw gemeente. Adressen voor het inleveren van uw oude apparatuur krijgt u bv. bij de gemeente, de plaatselijke reinigingsdiensten of bij uw leverancier.

EU-richtlijn 2002/95/EG (RoHS-richtlijn)

Dit apparaat voldoet aan de RoHS-richtlijn

Voldoen aan de RoHS-richtlijn betekent dat het product of component geen van de volgende substanties in een hogere dan de volgende concentratie bevat in homogene materialen, tenzij de substantie deel uitmaakt van een toepassing die van de RoHS-richtlijn is uitgezonderd.

a)0,1 % lood (naar gewicht),
b)Kwik,
c)Zeswaardig chroom,
d) Polybroombifenylen (PBB) en polybroomdifenylethers (PBDE)
e)0,01 % cadmium (naar gewicht)

Glossarium

Gebruikte vaktermen

1080i

HDTV beeldsignaal met 1060 pixel en geïnterlinieerde beeldopbouw.

16:9

Beeldverhouding van een breedbeeldmonitor dat is afgeleid van het bioscoopformaat.

720p

HDT beeldsignaal van 1280 x 720 pixel en progressieve beeldopbouw.

RESOLUTIE

Het standaard PAL televisiesysteem geeft TV beeld weer met 576 lijnen met normaal 768 beeldpunten Hoge resolutie TV (HDTV) werkt met minimaal 1280 x 720 beeldpunten.

BEELDDIAGONAAL

Indicatie van de afmetingen van een beeldscherm: de afstand van de linkeronderhoek tot de rechterbovenhoek in inch (") of centimeters (cm).

BROWSER

Programma voor het weergeven van pagina's op het World Wide Web (www, onderdeel van internet).

CIF

"Common Intermediate Format".

Oorspronkelijk bedoeld voor het omrekenen van PAL naar NTSC. CIF komt overeen met een videoresolutie van 352 x 288 pixel, 2 CIF 704 x 288 pixel, 4 CIF 704 x 576 pixel.

CINCH

Veelgebruikte busaansluiting voor analoge of KBOS videosignalen.

DDNS

"Dynamic Domain-Name-System" vermelding.

Netwerkservice die de IP-adressen van de gebruikers in een database bijhoudt en onderhoud.

DHCP status

"Dynamic Host Configuration Protocol".

Netwerkprotocol dat het mogelijk maakt om apparatuur (clients) automatisch aan bestaande netwerken te koppelen. Hierbij wijzen DHCP-servers (zoals bv. internet routers) automatisch het IP-adres, het subnetmasker, de gateway de DNS-server en evt. de WINS-server toe aan de clients. Aan de kant van de client hoeft daarvoor alleen het automatisch verkrijgen van een IP-adres te worden ingeschakeld.

DOMAIN

Domein (naamruimte) voor de identificatie van internet-pagina's (bv. www.abus-sc.nl).

DUAL-STREAM

Dualstream is de naam van een transmissiemethode voor video. Er worden gelijktijdig twee streams verzonden, bv. via een netwerk, één stream in hoge en één in lage resolutie. De zgn. "main stream" heeft een 4CIF resolutie, de zgn. "substream" slechts CIF.

DVR

Digitale videorecorder. Een apparaat voor het opnemen van verschillende video- en audiobronnen (analoog en digitaal). De gegevens worden vóór de opname gecomprimeerd en vervolgens op bv. een harde schijf opgeslagen.

KBOS/CVBS

Afkorting voor kleur, beeld, onderdrukking en synchronisatie. De eenvoudigste vorm videosignaal, ook wel "composiet signaal". De beeldkwaliteit is relatief laag.

H.264

(MPEG-4 AVC): standaard voor zeer efficiënte compressie van videosignalen. Wordt onder andere gebruikt bij Blu-ray en videoconferentiesystemen.

HDD

"Hard Disk Drive": harde schijf (gegevensopslag op magnetische schijven).

Digitale opslag in computers of DVR's.

GIGABYTE

Eenheid voor de opslagcapaciteit van opslagmedia (HDD, USB, SD/MMC-geheugenkaarten.

HDVR

Hybride DVR. DVR voor de opnamen van analoge camera's en netwerkcamera's.

http

"Hypertext Transfer Protocol".

Een protocol voor de overdracht van gegevens via netwerken. Voornamelijk gebruikt voor de weergave van internetpagina's in een browser.

INTERLACED

Geïnterlinieerde opbouw van een videobeeld (TV).

IP-ADRES

Een adres in een computernetwerk, gebaseerd op het Internet Protocol (IP). Hiermee is het mogelijk om verschillende apparatuur binnen het netwerk te adresseren en op die manier exclusief verbinding te maken.

JPEG

Compressiemethode voor foto's met relatief gering kwaliteitsverlies. De meeste digitale camera's slaan de foto's in het JPEG formaat op.

MPEG

Afkorting voor Moving Picture Experts Group. Het gaat hierbij om een internationale standaard voor het comprimeren van bewegende beelden. Op een DVD zijn de digitale audiosignalen in dit formaat gecomprimeerd en opgenomen.

NTP

„Network Time Protocol“

Een protocol voor het synchroniseren van de tijd via een netwerk. Ook SNTP (Simple Network Time Protocol), dit is een vereenvoudigde versie van het protocol.

NTSC

Standaard voor kleurentelevisie in de VS. Het systeem verschilt op enkele punten van de Europese norm PAL. Een volledig NTSC beeld bestaat bv. uit 480 zichtbare van in totaal 525 lijnen. Er worden per seconde 60 halve beelden weergegeven. In vergelijking met PAL is het systeem gevoeliger voor kleurafwijkingen.

PAL

„Phase Alternating Line“. Europese norm voor kleurentelevisie. Er wordt gebruik gemaakt van 576 zichtbare beeldlijnen. Met de lijnen die worden gebruikt voor de stuursignalen bestaat een volledig beeld uit 625 lijnen. Er worden per seconde 50 halve beelden weergegeven. De fase van het kleurensignaal wisselt daarbij van beeldlijn tot beeldlijn.

PANEL

Vakterm voor het inwendige van een vlak beeldscherm (men spreekt dan van LCD of plasma panels).

PC

Een "Personal Computer" kan als terminal op afstand worden gebruikt met de meegeleverde software of met een browser.

PIXEL

"Picture element". Beeldpunt, beeldelement. De kleinste eenheid van een digitaal verzonden of weergegeven beeld.

PIP

"Picture in Picture". Afkorting voor de "Beeld-In-Beeld" functie waarbij op het beeldscherm gelijktijdig twee signaalbronnen worden weergegeven. De tweede signaalbron wordt daarbij over de eerste heen gelegd.

PPPoE

„PPP over Ethernet“ (Point-to-Point protocol).

Netwerkprotocol voor het opbouwen van een verbinding via een kieslijn zoals bijvoorbeeld wordt gebruikt bij ADSL aansluitingen.

PROGRESSIVE

Aftasting resp. weergave van een beeld per beeldlijn, in tegenstelling tot de geïnterlinieerde beeldopbouw zoals bij „interlaced”.

PTZ

"Pan-Tilt-Zoom".

Draaien, kantelen, zoomen bij gemotoriseerde camera's.

USB

"Universal Serial Bus".

Seriële busaansluiting om bijvoorbeeld opslagmedia bij een draaiende PC aan te sluiten. Maximaal bruikbare transmissiesnelheid bij USB 2.0: ca. 320 Mbit/sec. (ca. 40 MB/sec.).

HDMI/VGA

"Video Graphics Array". Een bij de PC gebruikelijke interface voor analoge videosignalen. Het gaat hierbij in principe om RGB signalen.

INCH

Een maat voor de beeldschermdiagonaal Een inch (") komt overeen met 2,54 cm. De belangrijkste standaardmaten van 16:9 beeldschermen: 26" (66 cm), 32" (81 cm), 37" (94 cm), 42" (106 cm), 50" (127 cm), 65" (165 cm).

Over de ingebouwde harde schijf

De ingebouwde harde schijf (HDD) is zeer gevoelig. Bedien de recorder volgens de handleiding om storingen van de harde schijf te voorkomen. Belangrijke opnamen moeten worden veiliggesteld op externe media om gegevensverlies te voorkomen.

Opmerking

• De recorder mag tijdens bedrijf niet worden bewogen.
• Vocht in de recorder kan condenseren en de werking van de harde schijf verstoren.
• Verwijder nooit de stekker uit het stopcontact wanneer de recorder is ingeschakeld en onderbreek de stroomtoevoer nooit via de zekeringschakelaar.
• Verplaats de recorder niet meteen na het uitschakelen. Voordat u de recorder verplaatst dient u de volgende stappen te volgen:
• Wacht na de melding OFF (op de display van de recorder) ten minste twee minuten
• Verwijder de stekker uit het stopcontact.
• Verplaats de recorder.
• Bij een stroomstoring terwijl de recorder in bedrijf is kunnen gegevens op de harde schijf verloren gaan. Maak altijd gebruik van een UPS!
• De harde schijf is zeer gevoelig. Onjuiste bediening of een ongeschikte omgeving kan de harde schijf na een bedrijfsduur van enkele jaren beschadigen. Indicaties daarvoor zijn het onverwacht stoppen van de weergave of zichtbare mozaïekeffecten in het beeld. Voor een defect van de harde schijf zijn er mogelijk geen aanwijzingen.
• Bij een defecte harde schijf is het niet mogelijk om opnamen af te spelen. In dit geval moet de harde schijf worden vervangen.

ABUS 4/8-kanaals HD-SDI digitale recorder

TVHD80100 / TVHD80110

Fabrikant

Acties: Trek Kanaal Tijd forceren Acties: ■ Pop-up Beeld op Monitor ■ Audio Waarschuwing ■ Notificatie Surveillance Center ■ Verzend Email ■ Trigger alarmuitgang Toepassen OK Annuleer

Trok Kanaal Tijd forcoron Acties Pop-up Beeld op Monitor Audio Waarschuwing Notificatie Surveillance Center Verzend Email Trigger alarmuitgang Toepassen OK Annuloe

Trok Kanaal Tijd forcoron Acties Pop-up Beeld op Monitor Audio Waarschuwing Notificatie Surveillance Center Verzend Email Trigger alarmuitgang Toepassen OK Annuloe

System Verträglichkeiten Systemunto Protokohzahlung Import / export Opdatering Standard Net Detect Productungsstruktions Start op 1 Start op 2 Start op 3 Start op 4 Start op 5 Start op 6 Start op 7 Start op 8 Start op 9 Start op 10 Start op 11 Start op 12 Start op 13 Start op 14 Start op 15 Start op 16 Start op 17 Start op 18 Start op 19 Start op 20 Start op 21 Start op 22 Start op 23 Start op 24 Start op 25 Start op 26 Start op 27 Start op 28 Start op 29 Start op 30 Start op 31 Start op 32 Start op 33 Start op 34 Start op 35 Start op 36 Start op 37 Start op 38 Start op 39 Start op 40 Start op 41 Start op 42 Start op 43 Start op 44 Start op 45 Start op 46 Start op 47 Start op 48 Start op 49 Start op 50 Start op 51 Start op 52 Start op 53 Start op 54 Start op 55 Start op 56 Start op 57 Start op 58 Start op 59 Start op 60 Start op 61 Start op 62 Start op 63 Start op 64 Start op 65 Start op 66 Start op 67 Start op 68 Start op 69 Start op 70 Start op 71 End Pointing Export Seg Tilbage
