Sie können das Gerät folgendermaßen steuern:

- USB-Maus

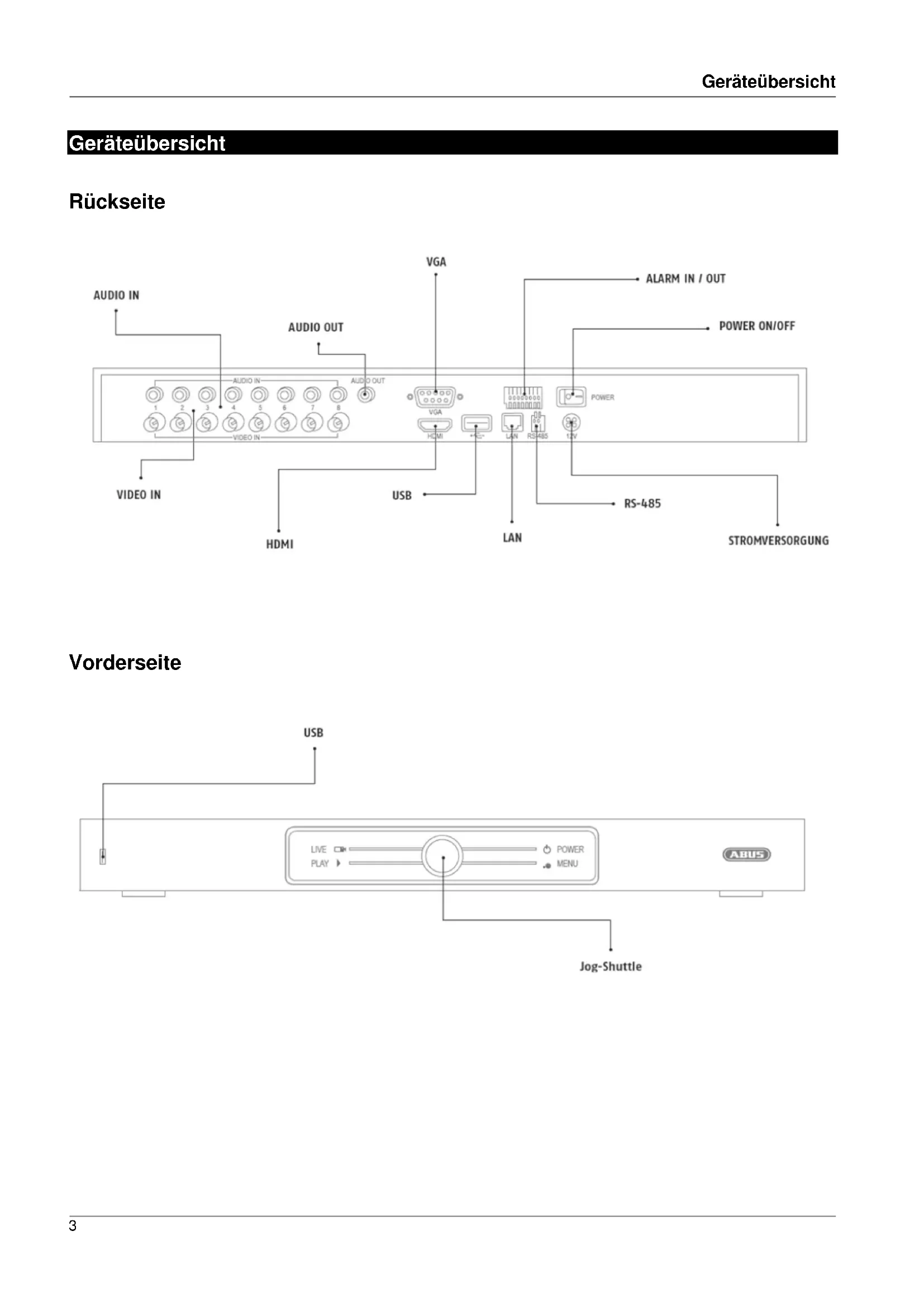

Anschlüsse an der Rückseite

Hinweis

Beachten Sie die Übersicht auf S. 3.

BezeichnungFunktion

VIDEO IN:• BNC-Eingang für analoge Kameras

AUDIO IN:• Chinch Eingänge

AUDIO OUT:• Audioausgang Chinch (synchronisiert mit dem Video-Ausgang)

VGA:• Monitoranschluss VGA (9 PIN), Videoausgangssignal

ALARM IN / OUT:• Max. 4 Alarmeingänge, Max. 1 Relaisausgang

POWER ON/OFF:• Ein – und Ausschalter des Gerätes

STROMVERSORGUNG• 12 V DC Stromanschluss

RS-485• Anschluss für PTZ Kameras

LAN• RJ45-Anschluss für eine Netzwerkverbindung

USB• Anschluss für USB-Geräte

HDMI• HDMI Monitor Anschluss

USB• Anschluss für USB-Geräte

JOG-SHUTTLE• Wahl des Betriebsmodus

Bedienung mit der Maus

i

Hinweis

Die weitere Beschreibung in dieser Bedienungsanleitung erfolgt mit der Maus.

Das Gerät ist zur Verwendung mit einer USB-Maus geeignet. Verbinden Sie die Maus mit dem USB-Anschluss.

Taste	Funktion
links	Einzelklick:Auswahl im Menü, Aktivierung eines Eingabefeldes bzw. eines TABs, Anzeige des Quick Set MenüsDoppelklick:Wechseln der Bildschirmdarstellung Einzelbild-Mehrfachbilder bei Live-Darstellung und WiedergabeKlicken und Ziehen:Einrichten von Privatmasken bzw. Zonen
rechts	Einzelklick:Aufrufen des Popup-MenüsRückkehr ins vorherige Menü
Scroll-Rad	In der Live-Darstellung:vorige/nächste Kamera einblenden

Geräteübersicht ....3

Systembedienung ....4

Allgemeines 4

Anschlüsse an der Rückseite 4

Bedienung mit der Maus....5

Kurzanleitung 9

Bevor Sie beginnen....9

Festplatte installieren....9

Anschlüsse herstellen 9

Wichtige Sicherheitshinweise ....10

Symbolerklärung ....10

Bestimmungsgemäße Verwendung....10

Allgemein 10

Stromversorgung 10

Überlastung/Überspannung 11

Kabel 11

Aufstellort/Betriebsumgebung....11

Wartung und Pflege 12

Zubehör....12

Inbetriebnahme 12

Kinder....12

Einführung 13

Allgemeine Informationen....13

Auspacken 13

Lieferumfang 13

Bildschirmtastatur 14

Gerät starten 14

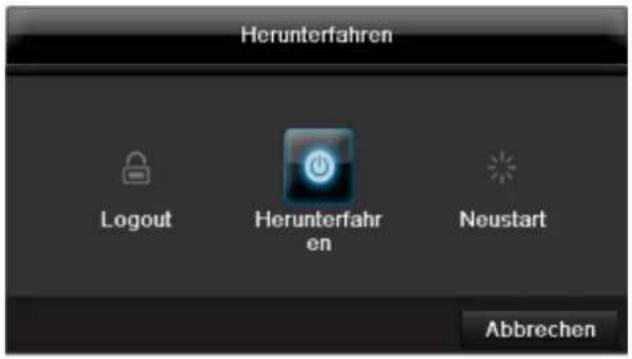

Gerät ausschalten, sperren, neu starten 14

Statusanzeigen....15

Allgemeines ....15

DVR LED-Statusleiste....15

Anzeigen am Monitor....15

Einrichtungsassistent 16

System einrichten 16

Administrator einrichten 16

Systemzeit-/und Datum....16

Netzwerkeinstellungen....17

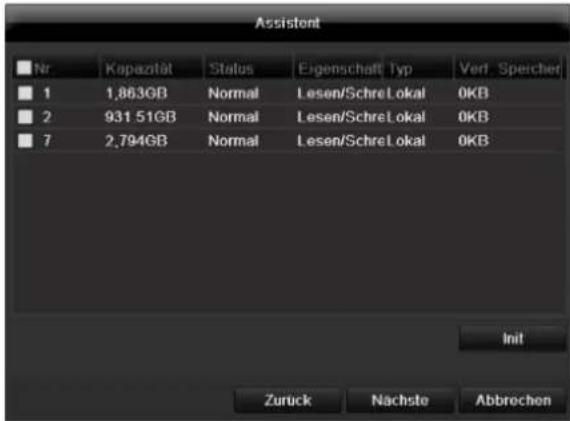

Festplattenverwaltung....17

Kameraaufzeichnung 17

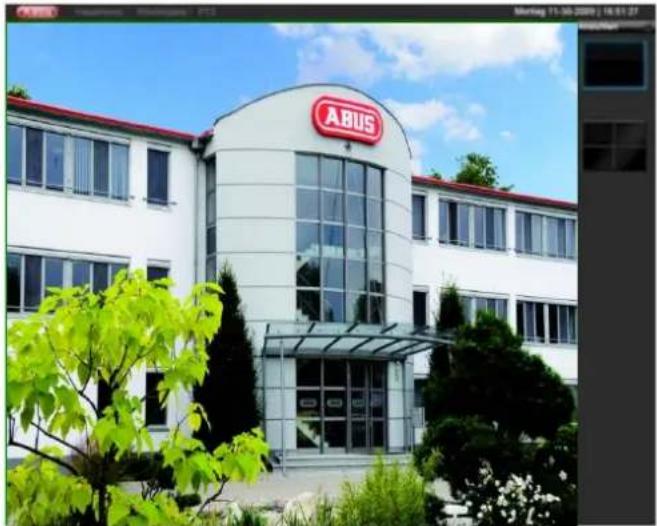

Liveansicht ....18

Überblick 18

Statussymbole 18

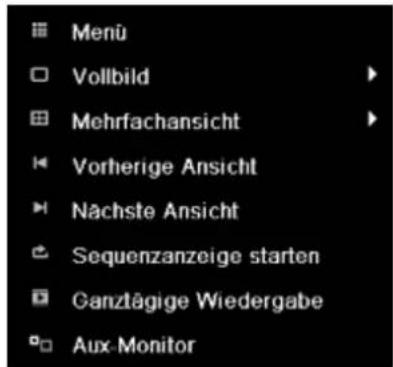

Popup-Menü bei Mausbedienung....18

Auswahlleiste im Kamerabild....19

Einstellungen 20

Kameraausgang einstellen....20

Wiedergabe in der Liveansicht....21

Allgemeines 21

Der Wiedergabe-Bildschirm 21

Steuerung über Kontrollfeld....21

Rechtsklick bei laufender Wiedergabe 21

Gerätemenü 23

Menü-Übersicht....23

Menübeschreibung 23

Einstellungen....24

Menübeschreibung 24

Konfiguration....25

Überblick....25

Allgemeine Einstellungen....25

Begriffe 26

Netzwerkaufbau....27

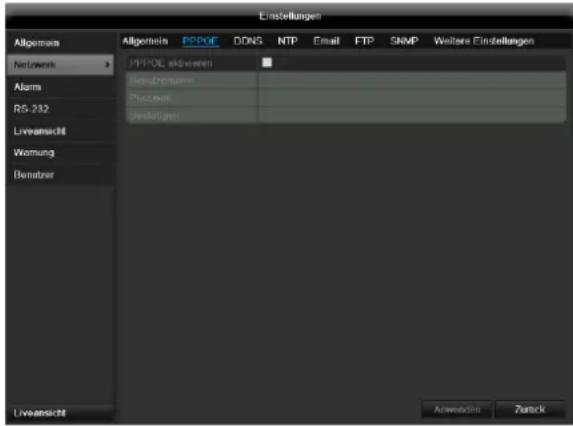

Netzwerk-Konfiguration....27

Warnung....31

Benutzer....31

OSD 33

Bild 33

Bewegung 33

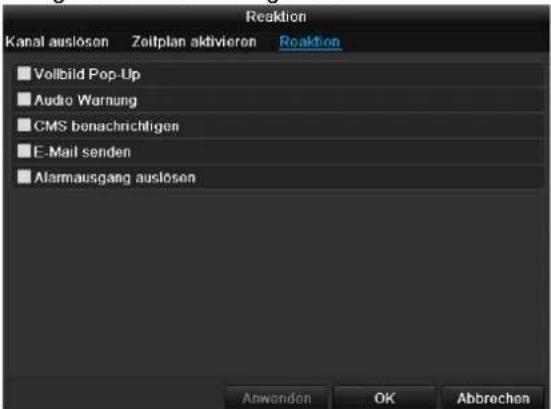

Reaktion....34

Privatzone 34

Sabotageüberwachung 35

Videoverlust 36

Einrichten 37

Zeitplan....37

TAB Aufzeichnung 38

TAB Substream....38

Erweiterte Einstellung....39

Urlaub 39

Festplatten 40

Festplatte einbauen 40

Parameter der Festplattenverwaltung ....40

Festplatteneinstellungen der Kameras 41

S.M.A.R.T....41

Festplattenstatus überprüfen....41

Aufzeichnung 42

Dauer 43

Ereignis 43

Video Export 44

Dauer 44

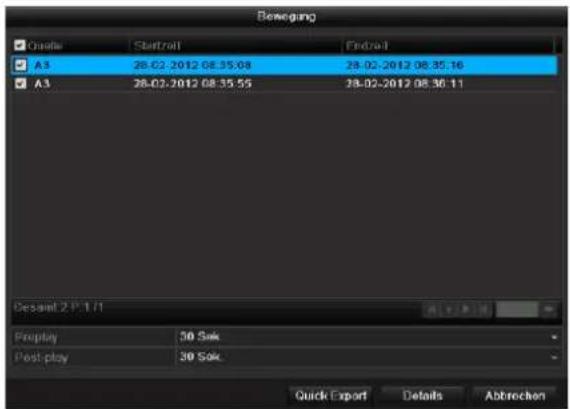

Ereignis (Ereignistyp ,Bewegung') 45

Wartung....46

System Info 46

Protokoll Suche 46

Import / Export 47

Update....47

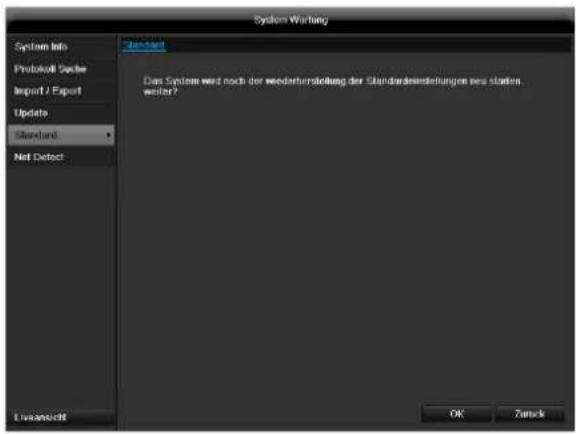

System Reset durchführen 48

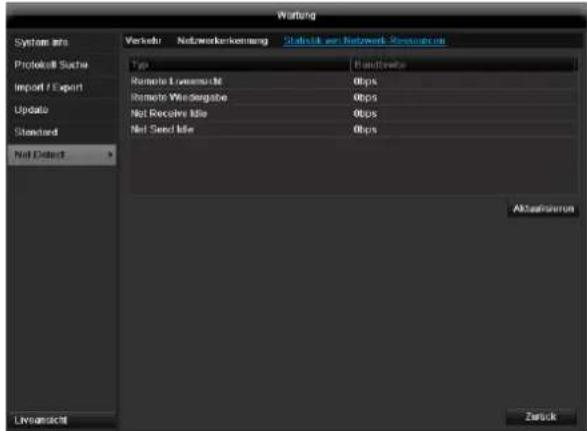

Netzwerk 48

Herunterfahren....50

Anzeige....50

Einstellungen: Aufzeichnung 50

Einstellungen: Netzwerk....50

Einstellungen: Alarm 50

Inhalt

Störungsbehebung 51

Gerät reinigen und Pflege 51

Hinweis....51

Technische Daten 52

Entsorgen 54

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie....54

Hinweis auf RoHS EG-Richtlinie....54

Glossar....55

Verwendete Fachbegriffe....55

Über das interne Festplattenlaufwerk....57

Kurzanleitung

Bevor Sie beginnen

Folgende Vorbereitungen sind zu treffen:

1. Beachten Sie Allgemeine Hinweise, Sicherheitshinweise sowie Ausführungen zum Aufstellen und Anschließen, siehe S. 10.
2. Prüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigung.

Hinweis

Beachten Sie die Ausführungen in der separaten Kurzanleitung.

Festplatte installieren

Warnung

Schalten Sie das Gerät aus und trennen Sie es vom Stromnetz! Achten Sie auf die nötige Erdung, um statische Entladung zu vermeiden.

1. Installieren Sie eine Festplatten, siehe separate Kurzanleitung.
2. Stellen Sie zunächst die Verbindung zur Hauptplatine mit dem blauen Datenkabel her (kleiner Stecker).
3. Verbinden Sie das Stromkabel (großer Stecker, 5-adrig).
4. Überprüfen Sie die Steckverbindungen auf festen Sitz.
5. Schließen Sie das Gehäuse.

Hinweis

Benutzen Sie nur Festplatten, die für die Videoaufzeichnung und den 24/7 Betrieb freigegeben sind.

Anschlüsse herstellen

Hinweis

Mindestradius bei der Kabelverlegung beachten! Kabel nicht knicken!

1. Verbinden Sie alle Kameras mit dem Rekorder.
2. Verbinden Sie den Monitor mit dem VGA- oder HDMI-Anschluss.
3. Verbinden Sie die Maus mit dem USB-Anschluss.
4. Stellen Sie den Netzanschluss her, das Gerät startet im Anschluss automatisch.

Gerät konfigurieren

Hinweis

Beachten Sie die Ausführungen in der separaten Kurzanleitung.

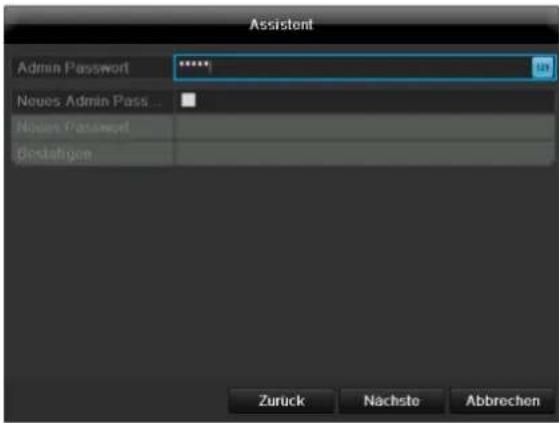

• Führen Sie die einzelnen Schritte des „Einrichtungsassistenten“ aus, siehe S. 16.
• Folgende Einstellungen werden nacheinander konfiguriert: (Reihenfolge)
• Sprache der Bedieneroberfläche wählen
  • Einrichtung des Administrators
• Zeiteinstellungen (Datum, Uhrzeit ...)
• Netzwerkeinstellungen
• Festplattenverwaltung (Initialisierung etc.)
  • Aufzeichnungs-Einstellungen

Hinweis

Informieren Sie sich auf der ABUS Homepage (www.abus.com), ob neue Firmware Updates für dieses Gerät verfügbar sind und installieren Sie diese.

Hinweis

Nachträgliche Änderung von Datum bzw. Uhrzeit kann zu Datenverlust führen!

- Beachten Sie die Menü-Übersicht S. 23 sowie die Hinweise und Erläuterung zur grundlegenden Bedienung des Systems S. 4.

Beachten Sie die Erläuterungen zu:

Live-Darstellung	S. 18
Wiedergabe	S. 21
Datenexport	S. 44
Fehlersuche	S. 51

Wichtige Sicherheitshinweise

Symbolerklärung

Folgende Symbole werden in der Anleitung bzw. auf dem Gerät verwendet:

Symbol Signalwort Bedeutung

	Warnung	Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit.
	Warnung	Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit durch elektrische Spannung.
	Wichtig	Sicherheitshinweis auf mögliche Schäden am Gerät/Zubehör.
###	Hinweis	Hinweis auf wichtige Informationen.

Folgende Auszeichnungen werden im Text verwendet:

	Bedeutung
1. ...	Handlungsaufforderung/-anweisung mit festgelegter Reihenfolge der Handlungsschritte im Text
2. ...
• ...	Aufzählung ohne festgelegte Reihenfolge im Text bzw. Warnhinweis

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß!

Dieses Gerät darf nur für folgende(n) Zweck(e) verwendet werden:

- Dieser 4-Kanal / 8-Kanal HD-SDI Digitalrekorder dient in Kombination mit angeschlossenen Videosignalquellen (HD-SDI Kameras) und Videoausgabegeräten (CRT oder TFT Monitore) zur Überwachung von Objekten.

Hinweis

Die Datenspeicherung unterliegt länderspezifischen Datenschutzrichtlinien.

Weisen Sie Ihren Kunden bei der Installation auf das Vorhandensein dieser Richtlinien hin.

Allgemein

Vor der ersten Verwendung des Gerätes lesen Sie bitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist.

Warnung

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch.

Für Folgeschäden übernehmen wir keine Haftung!

Warnung

Bei Personen- und/oder Sachschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung.

In solchen Fällen erlischt jeder Garantieanspruch!

Bewahren Sie dieses Handbuch sorgfältig als zukünftige Referenz auf.

Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus.

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt.

Stromversorgung

• Betreiben Sie dieses Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert.
• Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energie-versorgungsunternehmen.

Warnung

Beugen Sie Datenverlust vor!

Verwenden Sie das Gerät stets an einer Unterbrechungsfreien Stromversorgung USV mit Überspannungsschutz.

• Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführen.
• Der Ein-/Aus-Schalter dieses Gerätes trennt das Gerät nicht vollständig vom Stromnetz.
• Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein direkter und ungehinderter Zugang zur Netzsteckdose gewährleistet ist und der Stecker in einer Notsituation sofort abgezogen werden kann.

- Um Brandgefahr auszuschließen, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes grundsätzlich von der Netzsteckdose getrennt werden. Vor einem Sturm und/oder Gewitter mit Blitzschlaggefahr trennen Sie das Gerät bitte vom Stromnetz. Oder schließen Sie das Gerät an eine USV an.

Warnung

Niemals das Gerät selbst öffnen! Es besteht die Gefahr eines Stromschlags! Sollte es erforderlich sein, das Gerät zu öffnen, wenden Sie sich bitte an geschultes Fachpersonal oder Ihren Facherrichter.

- Der Einbau oder Umbau einer Festplatte sollte nur von ausgebildetem Personal oder Ihrem Facherrichter erfolgen.

Warnung

Einbauten oder Modifikationen des Gerätes führen zum Garantieverlust, wenn diese nicht durch Fachpersonal erfolgen. Wir empfehlen den Einbau einer Festplatte durch einen Facherrichter durchführen zu lassen. Bei unsachgemäßem Einbau der Festplatte er- lischt die Garantie!

Überlastung/Überspannung

• Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.
• Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

Kabel

• Fassen Sie alle Kabel immer am Stecker und ziehen Sie nicht am Kabel selbst.
• Fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann.
• Stellen Sie weder das Gerät, Möbelstücke oder andere schwere Gegenstände auf die Kabel und achten Sie darauf, dass diese nicht geknickt werden, insbesondere am Stecker und an den Anschlussbuchsen.
• Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln zusammen.
• Alle Kabel sollten so gelegt werden, dass niemand darauf tritt oder behindert wird.

• Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Netzkabel von Zeit zu Zeit.

• Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

• Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen und nehmen Sie auch keine Eingriffe an den Strom- und Netzkabeln vor!

Aufstellort/Betriebsumgebung

• Stellen Sie das Gerät auf eine feste, ebene Oberfläche und stellen Sie keine schweren Gegenstände auf das Gerät.
• Das Gerät ist nicht für den Betrieb in Räumen mit hoher Temperatur oder Luftfeuchtigkeit (z. B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt.
• Betriebstemperatur und Betriebsluftfeuchtigkeit: -10 °C bis 55 °C, maximal 85 % relativer Feuchte. Das Gerät darf nur in gemäßigtem Klima betrieben werden.

Achten Sie darauf, dass

- immer eine ausreichende Belüftung gewährleistet ist (stellen Sie das Gerät nicht in Regale, auf einem dicken Teppich, auf ein Bett oder dorthin, wo Belüftungsschlitze verdeckt werden, und lassen Sie mindestens 10 cm Abstand zu allen Seiten);

- keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät wirken;

- kein direktes Sonnenlicht oder starkes Kunstlicht auf das Gerät trifft;

- das Gerät nicht in unmittelbarer Nähe von Magnetfeldern (z. B. Lautsprechern) steht;

- keine offenen Brandquellen (z. B. brennende Kerzen) auf oder neben dem Gerät stehen;

- der Kontakt mit Spritz- und Tropfwasser und aggressiven Flüssigkeiten vermieden wird,

- das Gerät nicht in der Nähe von Wasser betrieben wird, insbesondere darf das Gerät niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen oder Getränke auf oder neben das Gerät);

- keine Fremdkörper eindringen;

- das Gerät keinen starken Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann;

- das Gerät keinen übermäßigen Erschütterungen und Vibrationen ausgesetzt wird.

Wartung und Pflege

Wartungsarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z. B. wenn Netzstecker, Netzkabel oder Gehäuse beschädigt sind, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelangt sind, es Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht einwandfrei funktioniert oder heruntergefallen ist.

• Trennen Sie das Gerät für Wartungstätigkeiten (z. B. Reinigen) vom Netz!
• Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche feststellen, schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker aus der Steckdose. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde.
• Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Fachpersonal durchführen.
• Öffnen Sie niemals das Gehäuse des Gerätes oder des Zubehörs. Bei geöffnetem Gehäuse besteht Lebensgefahr durch einen elektrischen Schlag.
• Das Gehäuse des Gerätes und die Fernbedienung mit einem feuchten Tuch reinigen.
• Keine Lösungsmittel, Spiritus, Verdünnungen usw. verwenden; sie könnten die Oberfläche des Gerätes beschädigen.
• Keine der folgenden Substanzen verwenden:
• Salzwasser, Insektenvernichtungsmittel, chlor- oder säurehaltige Lösungsmittel (Salmiak), Scheuerpulver.
• Mit dem Baumwolltuch sanft über die Oberfläche reiben, bis diese vollständig trocken ist.

Warnung

Das Gerät arbeitet mit gefährlicher Spannung. Das Gerät darf daher nur durch autorisierte Fachleute geöffnet werden. Alle Wartungs- und Servicearbeiten müssen von autorisierten Unternehmen durchgeführt werden. Unsachgemäße Reparaturen können den Benutzer des Gerätes in Lebensgefahr bringen.

Zubehör

- Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu Gefahrensituationen oder Schäden am Gerät kommen.

Inbetriebnahme

• Vor der ersten Inbetriebnahme alle Sicherheits- und Bedienhinweisung beachten!
• Öffnen Sie das Gehäuse nur zum Einbauen der Festplatte.

Warnung

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind!

Warnung

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann.

Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.

Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Kinder

• Elektrische Geräte nicht in Kinderhände gelangen lassen! Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Kleinteile können bei Verschlucken lebensgefährlich sein.
• Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr!
• Dieses Gerät gehört nicht in Kinderhände. Federnde Teile können bei unsachgemäßer Benutzung herausspringen und Verletzungen (z.B. Augen) bei Kindern verursachen.

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte auf der Rückseite des Handbuchs angegebener Adresse mit. Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typografische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Allgemeine Informationen

Um das Gerät richtig zu verwenden, lesen Sie dieses Benutzerhandbuch sorgfältig durch und bewahren Sie es zum späteren Gebrauch auf.

Dieses Handbuch enthält Anleitungen zur Bedienung und zur Wartung des Rekorders. Verständigen Sie zur Reparatur des Gerätes einen autorisierten Fachbetrieb.

i

Hinweis

Beachten Sie bitte, dass die am Rekorder softwaretechnisch vorgenommenen Änderungen erst mit einem Klick auf „Anwenden“ / „Bestätigen“ akzeptiert werden müssen, bevor Sie den TAB oder das Menü verlassen.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.

Wir empfehlen Ihnen:

Papier-, Pappe und Wellpappe bzw. Kunststoffverpackungsteile sollten in die jeweils dafür vorgesehenen Sammelbehälter gegeben werden.

Solange solche in Ihrem Wohngebiet noch nicht vorhanden sind, können Sie diese Materialien zum Hausmüll geben.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und kontaktieren Sie den Hersteller.

Lieferumfang

• ABUS 4-Kanal / 8-Kanal HD-SDI Digitalrekorder
- Netzteil
• 3x Netzkabel (DE, UK, AU)
- SATA-Kabel und Schrauben für Festplatten
- Halterung und Schrauben für Server-Schrank
- USB Maus
- Quick Guide
- Anleitung
• CD

Bildschirmtastatur

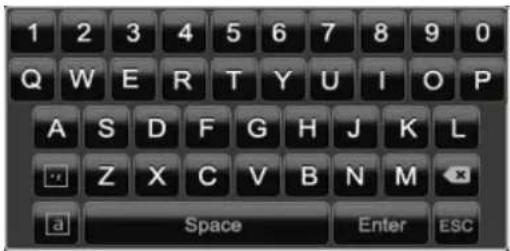

Wenn Sie mit der Maus auf ein Texteingabefeld klicken, erscheint die Bildschirmtastatur:

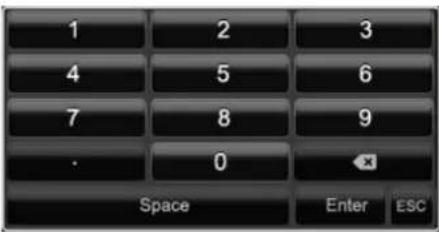

Bei reinen Zahleneingaben erscheint folgende Bildschirmtastatur:

1 2 3 4 5 6 7 8 9 . 0 Space Enter ESC

Die Tasten haben die identische Funktion einer Computer-Tastatur.

• Um ein Zeichen einzugeben, klicken Sie mit dem linken Mauszeiger darauf.
• Um die Eingabe abzuschließen, klicken Sie auf Enter.
• Um das Zeichen vor dem Cursor zu löschen, klicken Sie auf ←.
• Um zwischen Groß- und Kleinschreibung zu wechseln, klicken Sie auf das umrahmte a. Die aktive Einstellung wird oberhalb der Tastatur angezeigt.
• Um eine Eingabe abzubrechen oder das Feld zu verlassen, klicken Sie auf ESC.

Gerät starten

Achtung

Das Gerät darf nur an die auf dem Typenschild angegebene Netzspannung angeschlossen werden!

Verwenden Sie zur Sicherheit eine Unterbrechungsfreie Stromversorgung USV.

Wenn das Gerät an die Stromversorgung angeschlossen wird, startet es automatisch.

1. Während des Startvorgangs führt das Gerät einen Selbsttest durch.
2. Abschließend erscheint der Einrichtungsassistent. Beenden Sie diesen, um zur Live-Darstellung zu gelangen.

Gerät ausschalten, sperren, neu starten

Klicken Sie im Hauptmenü auf Herunterfahren. Die Übersicht erscheint.

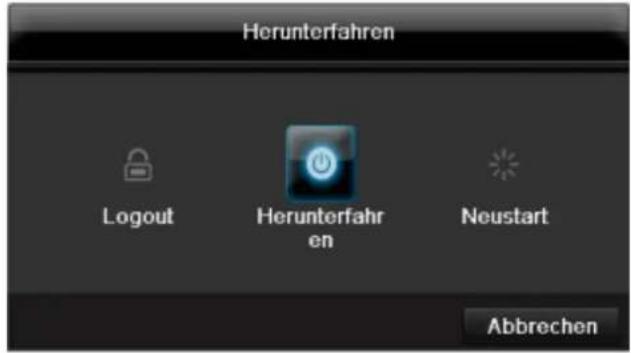

Herunterfahren Logout Herunterfahr en Neustart Abbrechen

1. Wählen Sie zum Ausschalten die Option Herunterfahren und bestätigen Sie die Abfrage mit Ja. Das Gerät wird ausgeschaltet.

2. Während des Ausschaltvorgangs keine Taste drücken!
   • Ziehen Sie nun den Stecker der Netzteils.

3. Wählen Sie zum Sperren des Systems das linke Symbol Logout. Die Benutzeroberfläche ist gesperrt, um in das Menü zu gelangen, ist die Eingabe eines Kennwortes notwendig.

4. Wählen Sie zum Neustart das rechte Symbol Neustart. Das Gerät führt einen Neustart durch.

Gerät einschalten

- Stecken Sie das Netzteil an, um das Gerät zu starten.

Statusanzeigen

Allgemeines

Folgende Statusanzeigen informieren Sie über den Betriebszustand:

• LEDs an der Gerätevorderseite
- Akustische Signaltöne,
- Icons (Anzeigeelemente) auf dem Monitor.

i

Hinweis

Beachten Sie die Ausführungen in der separaten Kurzanleitung.

Anzeigen am Monitor

Das Gerät zeigt Datum und Uhrzeit, den Kameranamen und ob eine Aufzeichnung stattfindet.

• Daueraufzeichnung: „blaues R“
- Bewegungserkennungsaufzeichnung: „gelbes R“

Einrichtungsassistent

System einrichten

Der Einrichtungsassistent führt Sie durch die notwendigen Grundeinstellungen des Systems. Danach ist der Digitalrekorder zur Aufnahme und Überwachung eingerichtet.

Hinweis

Sämtliche Detaileinstellungen finden Sie im Gerätemenü, siehe Übersicht auf S.23.

Nach dem erstmaligen Einschalten erscheint die Sprach-Auswahl:

Sprache Systemsprache Deutsch Anwenden Abbrechen

1. Klicken Sie in das Eingabefeld und wählen Sie Ihre Sprache aus der Liste. Zum Fortfahren auf Anwen-den klicken. Folgende Abfrage erscheint:

Assistant ✓ Assistant bei Systemstart ausführen? Nachste Abbrochen

- Klicken Sie auf Nächste, um den Assistenten zu starten.

Hinweis

Nachdem das System eingerichtet ist, können Sie die „Checkbox“ deaktivieren, das Häkchen wird ausgeblendet und der Assistent nicht mehr automatisch gestartet.

Administrator einrichten

Warnung

Notieren Sie sich das Admin-Passwort. Voreingestellt ist

„1 2 3 4 5“.

1. Klicken Sie in das Eingabefeld und geben Sie das Admin Passwort ein.
2. Um ein neues Passwort zu vergeben, aktivieren Sie die „Checkbox“ vor Neues Admin Passwort.
3. Geben Sie das neue Passwort ein und bestätigen Sie Ihre Eingabe im Feld darunter.
4. Klicken Sie auf Nächste.

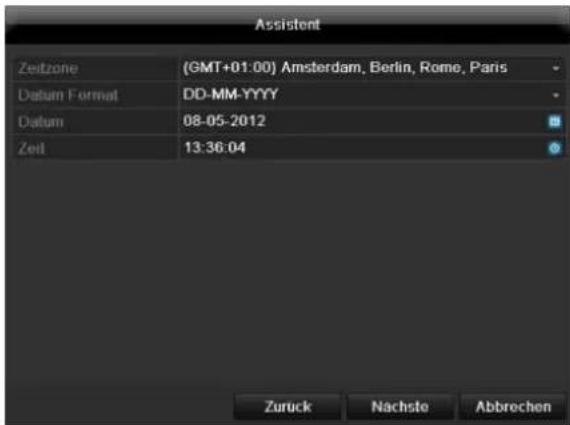

Systemzeit-/und Datum

Assistent Zeitzone (GMT+01:00) Amsterdam, Berlin, Rome, Paris Datum Format DD-MM-YYYY Datum 08-05-2012 Zeit 13:36:04 Zurück Nachste Abbrechen

1. Geben Sie die Systemzeit bestehend aus Datum und Uhrzeit ein.
2. Beenden Sie die Einstellung mit klicken auf Nächste.

Netzwerkeinstellungen

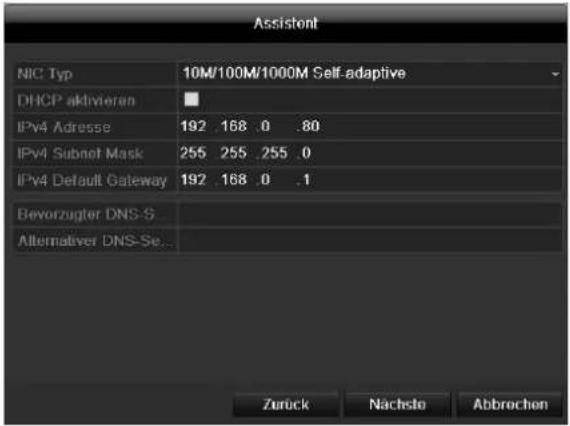

Assistant NIC Typ 10M/100M/1000M Self-adaptive DHCP aktivieran IPv4 Adresse 192 168 .0 .80 IPv4 Subnet Mask 255 255 .255 .0 IPv4 Default Gateway 192 168 .0 .1 Bevorzugter DNS-S... Alternative DNS-Se... Zurück Nachste Abbrochen

i

Hinweis

Erfragen Sie beim zuständigen Netzwerk-Administrator, ob Sie DHCP wählen können oder die IP-Adresse und die weiteren Einstellungen manuell vornehmen müssen.

1. DHCP aktiv: wenn im Netzwerk-Router DHCP eingerichtet ist, aktivieren Sie die „Checkbox“ DHCP. Sämtliche Netzwerkeinstellungen werden dann automatisch vorgenommen
2. DHCP nicht aktiv: geben Sie die Daten manuell ein (IPv4-Adresse, IPv4 Subnetz-Maske sowie das standardmäßig eingestellte IPv4 Gateway = IPv4-Adresse des Routers). Optional können Sie auch die Adresse des DNS-Servers eintragen, welche Sie für den E-Mail Versand benötigen.

Eine typische Adressvergabe könnte folgendermaßen aussehen:

• IPv4-Adresse: 192.168.0.50
• IPv4 Subnetzmaske: 255.255.255.0
• IPv4 Default Gateway: 192.168.0.1
- Bevorzugter DNS-Server: 192.168.0.1

i

Hinweis

Dem Gerät sollte bei Fernzugriff über das Internet eine feste Netzwerkadresse vergeben werden.

Festplattenverwaltung

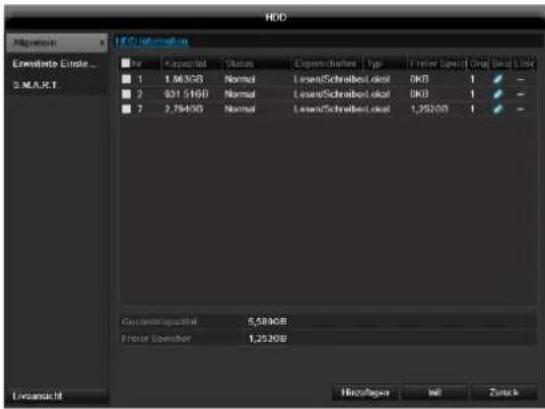

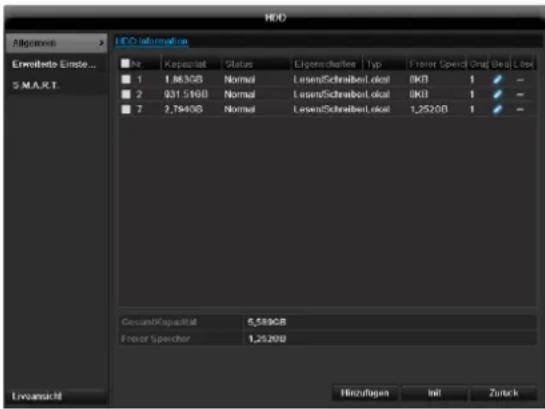

Assistent Nr Kapazität Status Eigenschaft Typ Verl Speicher 1 1,863GB Normal Lesen/Schre Lokal 0KB 2 931 51GB Normal Lesen/Schre Lokal 0KB 7 2,794GB Normal Lesen/Schre Lokal 0KB Init Zurück Nachste Abbrechen

1. Um eine Festplatte einzurichten, aktivieren Sie die „Checkbox“ mit einem Linksklick und klicken Sie dann auf Init.

Warnung

Dabei werden alle darauf befindlichen Daten gelöscht!

1. Bestätigen Sie die Sicherheitsabfrage mit OK. Die Festplatte wird für die Verwendung eingerichtet. Der Fortschritt wird mit dem Statusbalken angezeigt.
2. Beenden Sie die Einstellung mit OK und klicken Sie auf Nächste.

Kameraaufzeichnung

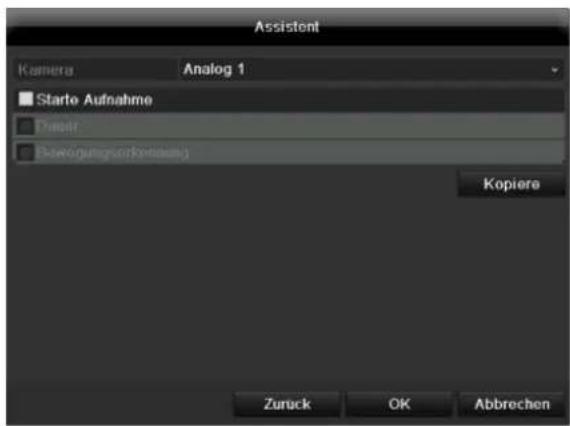

Assistent Kamera Analog 1 ■ Starte Aufnahme □ Daratir □ Börsorgungsverkendung Kopiere Zurück OK Abbrechen

1. Wählen Sie bei „Kamera“ eine Kamera aus, mit der sie aufzeichnen möchten.
2. Aktivieren Sie die Checkbox „Starte Aufnahme“.
3. Wählen Sie die Aufzeichnungsart aus. Sie können zwischen „Dauer“ und „Bewegungserkennung“ wählen.
4. Drücken Sie auf Kopiere, um die Einstellung für andere Kameras zu übernehmen. Wählen Sie dazu die in dem neuen Fenster erscheinenden Kameras aus. Aktivieren Sie die jeweilige Checkbox mit einem Mausklick.
5. Beenden Sie die Einstellung und den Einrichtungsassistenten mit OK.

Liveansicht

Überblick

Die Liveansicht startet automatisch nach dem Einschalten des Gerätes.

In der Kopfzeile befinden sich die Menüs

• Menü und
• Wiedergabe

Auf der rechten Seite der Kopfzeile befindet sich das Datum und die Uhrzeit des Gerätes. Links davon befindet sich die Multi-Ansicht.

• Um das Popup-Menü der Multi-Ansicht zu öffnen, klicken auf das Symbol.
• Um durch die verschiedenen Ansichten zu schalten, klicken Sie auf eines der Symbole in der auftauchenden Pop-Up Leiste.

Im Hauptbildschirm werden die Signale der angeschlossenen Kameras dargestellt.

- Mit Doppelklick der linken Maustaste können Sie das jeweilige Kamerabild als Vollbild darstellen oder wieder zu ursprünglichen Ansicht zurückschalten.

Statussymbole

- Folgende Symbole werden je nach Betriebsstatus des Gerätes dargestellt:

Symbol	Bedeutung
R	gelb: BewegungsaufzeichnungAufzeichnung nur bei Bewegungserkennung
R	blau: AufzeichnungDauer-Aufzeichnung

Popup-Menü bei Mausbedienung

Hinweis

Drücken Sie die rechte Maustaste, während der Mauszeiger über einem Live-Bild befindet.

Folgende Einstellungen sind möglich, der Pfeil nach rechts zeigt, dass sich ein Untermenü zur Auswahl öffnet:

Menu Vollbild Mehrfachansicht Vorherige Ansicht Nachste Ansicht Sequenzanzeige starten Ganztägige Wiedergabe Aux-Monitor

Menü	Öffnet das Hauptmenü
Vollbild	Vollbildansicht der gewählten Kamera
Mehrfachansicht	Verschiedene Kameralayouts
Vorherige Ansicht	Darstellung der vorherigen Kamera
Nächste Ansicht	Darstellung der nächsten Kamera(s)
Sequenzanzeige starten	Startet die sequenzielle Anzeige der Kameras
Starte Aufnahme	Startet die Bewegungserkennung oder den Zeitplan für den ganzen Tag
Quick Set	Einstellung des Ausgabemodus
Ganztägige Wiedergabe	Zur Wiedergabe wechseln

Hinweis

Sequenzanzeige starten:

Legen Sie in den Anzeige-Einstellungen die Sequenzverzögerung für die Darstellung fest.

Auswahlleiste im Kamerabild

Klicken Sie in der Einzel- oder Mehrfachansicht auf ein Kamerabild. Es erscheint eine Auswahlleiste:

No	Bedeutung des Symbols
(1)	Bereich zum Bewegen der Miniaturleiste
(2)	Manuelle Aufzeichnung aktivieren/deaktivieren
(3)	Sofortige Wiedergabe der letzten 5 Minuten
(4)	PTZ
(5)	Digitaler Zoom
(6)	Schließen der Auswahlleiste

Einstellungen

Hinweis

Die Liveansicht kann folgendermaßen eingestellt werden.

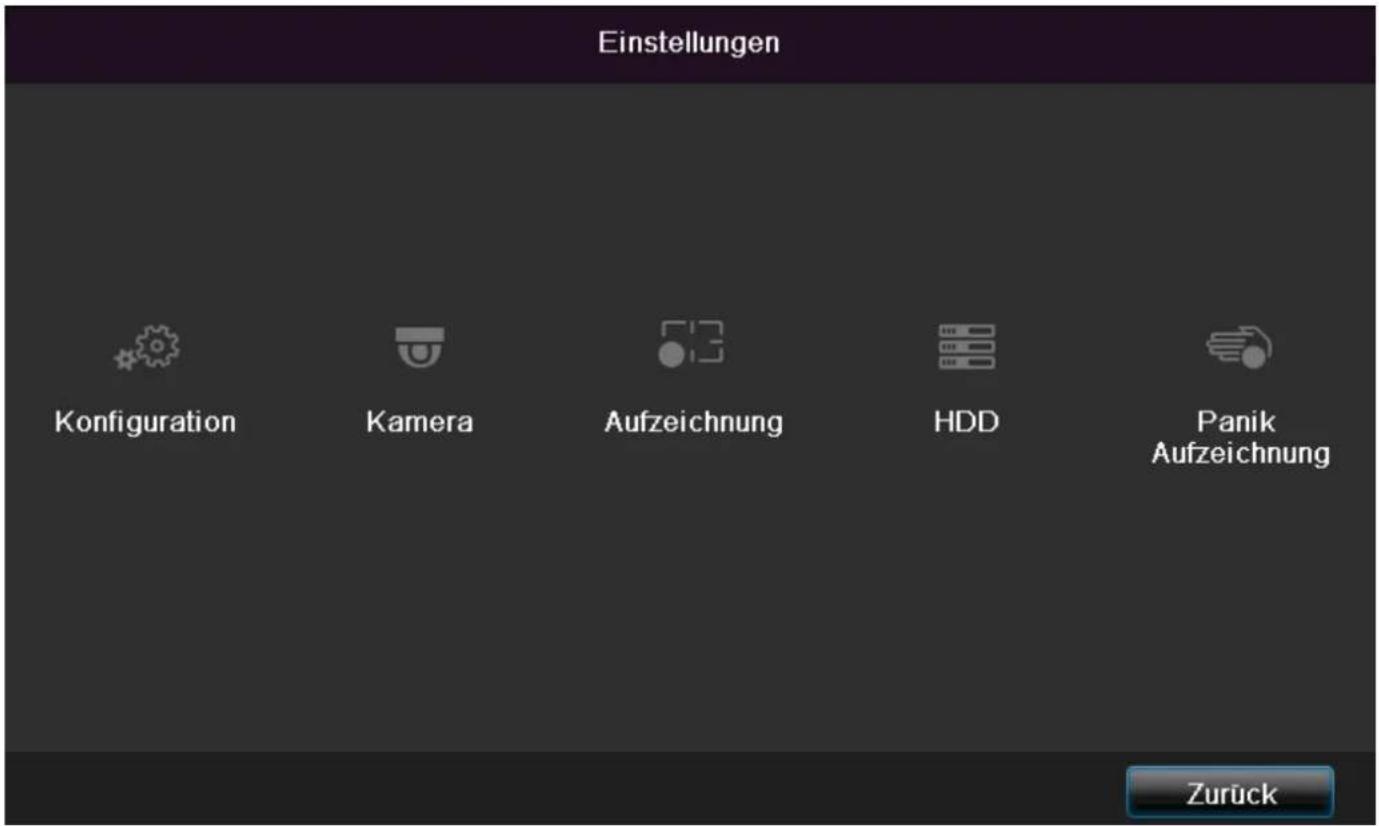

Öffnen Sie das Hauptmenü und klicken Sie auf Konfiguration. Klicken Sie anschließend auf Liveansicht:

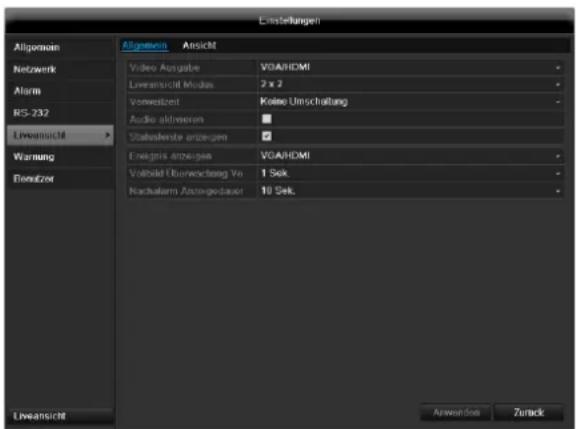

Dienstellungen Allgemein Anschl Netzwerk Video Assistive VGA/HDMI Lreversicht Modus 2 x 2 Vorwaltzeit Keine Umschaftung Audio aktiessen Stahlstefte anzeugen Ensignis anzeugen VGA/HDMI Volvid überwechselg Vo 1 Sek. Nachalarm Anzorgedauer 10 Sek. Lreversicht Answer/See Zurück

Im TAB Allgemein stehen folgende Einstellungen zur Verfügung:

Video Ausgabe	VGA, Main CVBSWählt den Anschluss aus, an dem die Einstellungen geändert werden.
Liveansicht Modus	Verschiedene Kameralayouts1x1, 2x2, 1+5, 1+7, 3x3
Verweilzeit	Umschaltzeit zwischen den einzelnen Kameras bei Sequenzanzeige
Ereignis anzeigen auf	Monitor für die Ausgabe von Ereignissen zuweisen
Vollbild Überwachung Verweilzeit	in Sekunden, die das Ereignis auf dem zugewiesenen Monitor angezeigt wird.
Nachalarm Anzeigedauer	in Sekunden, wie lange das Pop-Up Fenster nach einem Alarm angezeigt werden soll.

Hinweis

VGA-Monitor angeschlossen

Ein angeschlossener VGA-Monitor wird beim Start automatisch erkannt. Das Hauptvideosignal wird auf dem Monitor ausgegeben.

Kein HDMI-Monitor angeschlossen:

Ist beim Start das HDMI-Kabel nicht am Monitor angeschlossen, wird das Hauptvideosignal am VGA-Anschluss Main ausgegeben. Schließen Sie das VGA-Kabel an und starten Sie den Rekorder erneut um die automatische Erkennung durchzuführen.

Kameraausgang einstellen

Sie können maximal 8 Kameras in der Liveansicht gleichzeitig darstellen lassen.

1. Klicken Sie auf den TAB Ansicht:

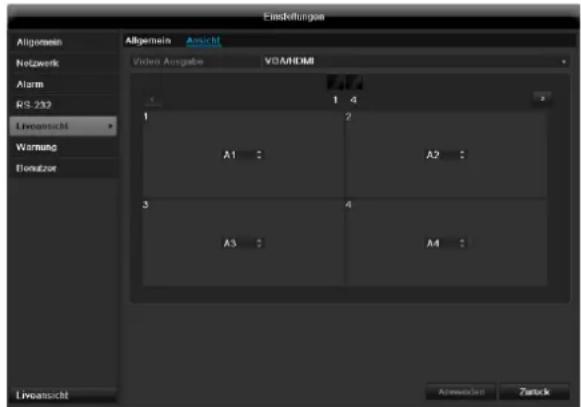

Einstellungen Allgemein Netzwerk Alarm RS 232 Liveansicht Warning Emnaturer Video Ausgabe VOAHDMI 1 4 2 A1 : A2 : 3 4 A3 : A4 : Liveansicht Aprenewicht Zutark

1. Wählen Sie den Darstellungs-Modus aus.

2. 1 x 1

3. 2×2
   • 1 + 5
   • 1 + 7

4. 3 × 3

5. Mit den Navigationstasten weisen Sie dem jeweiligen Bildschirmausschnitt das gewünschte Kamerasignal zu.

- Die Einstellung X bedeutet, dass diese Kamera nicht gezeigt wird.

1. Klicken Sie auf Anwenden, um die Einstellung zu übernehmen.

Wiedergabe in der Liveansicht

Allgemeines

Die Wiedergabe kann auf drei verschiedenen Wegen erfolgen:

• Über Ereignissuche im Hauptmenü,
  • aus der Livedarstellung bzw.
• über die Protokoll Suche im Wartungsmenü.

Hinweis

Die Tasten „Vorheriger/Nächster Datei/Tag/Ereignis“ sind je nach Wiedergabemodi wie folgt belegt:

Normale Wiedergabe:

Beim drücken einer der Tasten wechselt die Wiedergabe zum vorherigen/nächsten Tag.

Ereignissuche:

Beim drücken einer der Tasten wechselt die Wiedergabe zum vorherigen/nächsten Ereignis.

Datenexport:

Beim drücken einer der Tasten wechselt die Wiedergabe zur vorherigen/nächsten Datei.

Hinweis

Die zeitgleiche Wiedergabe von bis zu 8 Kamerakanälen ist möglich.

Der Wiedergabe-Bildschirm

Die Wiedergabe wird über das Kontrollfeld gesteuert:

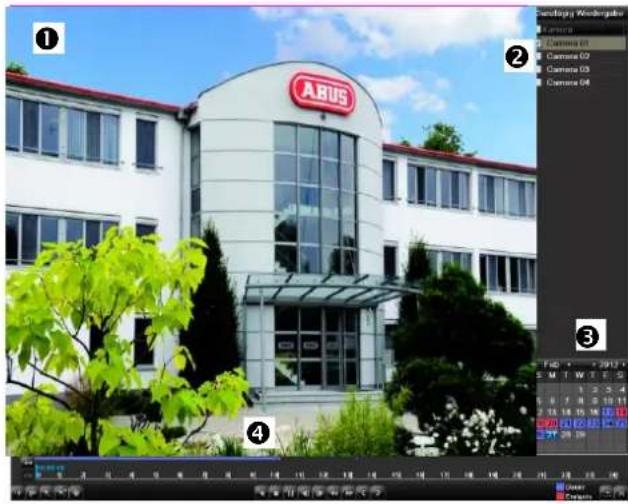

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑸ ⑹ ⑺ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟y ㉟z

No	Bereich
1	laufende Wiedergabe mit Datum und Uhrzeit
2	Kamera zur Wiedergabe auswählen
3	Kalender mit Typ der Aufzeichnung
4	Kontrollfeld mit Zeitachse(siehe rechts)

Steuerung über Kontrollfeld

Das Kontrollfeld (4) dient zur Steuerung der laufenden Wiedergabe. Die Symbole haben folgende Bedeutung:

(1)

No	Bedeutung des Symbols
1	Videoclip starten
2	Markierung hinzufügen
3	Benutzerdefinierte Markierung hinzufügen

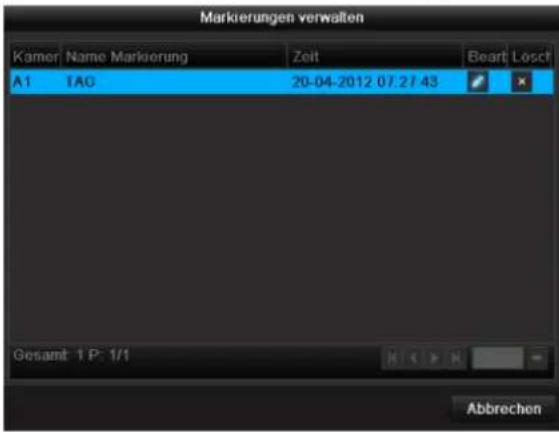

4	Markierungen verwalten
5	Wiedergabe rückwärts
6	Stop
7	Wiedergabe
8	30 Sekunden zurück springen
9	30 Sekunden vorwärts springen
10	Langsamer Vorlauf (1/16x - 1x)
11	Schneller Vorlauf (1x - 16x)
12	Vorherige Markierung Aufzeichnung
13	Nächste Markierung
14	Zeitachse:Klicken Sie mit der Maus in die Zeitachse, um die Wiedergabe an einer anderen Stelle fortzusetzenKlicken Sie auf den „Schieber“, und ziehen Sie diesen zu der gewünschten Zeit, um von die Wiedergabe ab diesem Zeitpunkt zu starten
15	Typ der AufzeichnungBlau = DaueraufzeichnungRot = EreignisaufzeichnungGrün = Smart
16	Kontrollfeld ausblenden
17	Wiedergabe verlassen

Klicken Sie auf, Markierungen verwalten' (6):

Markierungen verwalten Kamer Name Markierung Zeit Beart Löscht A1 TAG 20-04-2012 07:27:43 Gesamt 1 P: 1/1 Abbrechen

- Um die Beschreibung Ihrer Markierung zu ändern klicken Sie auf das Bearbeiten-Symbol. Zum Entfernen klicken Sie auf das Löschen-Symbol.

Gerätemenü

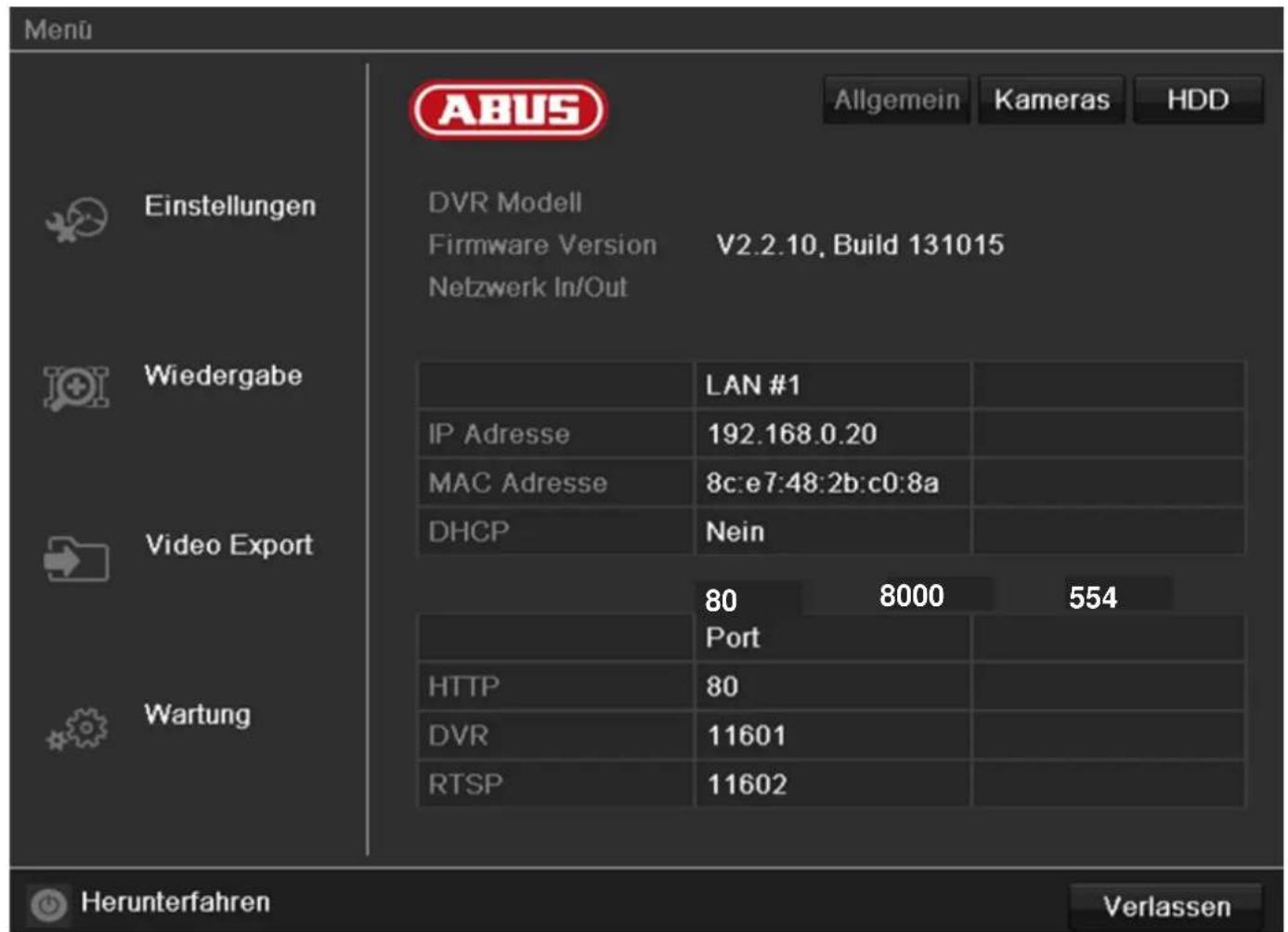

Menü-Übersicht

Nachfolgende Menü-Übersicht zeigt die wichtigsten Menüs mit denen das Gerät einzustellen und steuern ist.

Zudem können Sie auf der rechten Seite wichtige Informationen zu ihrem Gerät entnehmen.

• Klicken Sie auf das gewünschte Menü, um dieses zu öffnen.
• Zum Schließen der Menü-Übersicht klicken Sie auf Verlassen.

Menü ABUS Allgemein Kameras HDD Einstellungen DVR Modell Firmware Version V2.2.10, Build 131015 Netzwerk In/Out Wiedergabe LAN #1 IP Adresse 192.168.0.20 MAC Adresse 8c:e7:48:2b:c0:8a DHCP Nein Video Export 80 8000 554 Port HTTP 80 DVR 11601 RTSP 11602 Wartung Herunterfahren Verlassen

Menübeschreibung

Menü	Beschreibung	siehe S.
Einstellungen	Leitet zu den Menüs Konfiguration, Kamera, Aufzeichnung, HDD, Wiedergabe weiter.	24

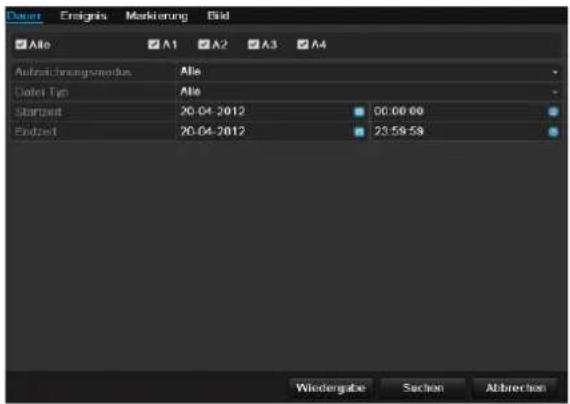

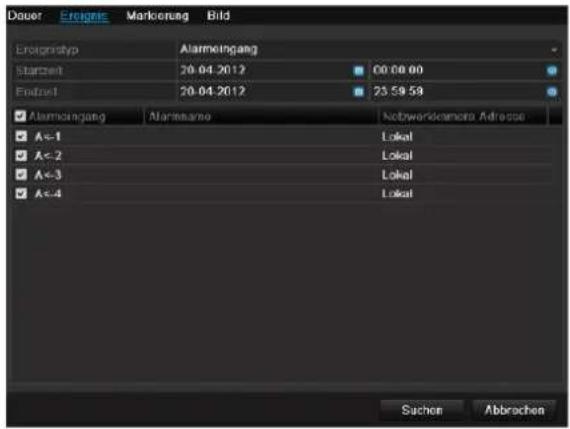

Wiedergabe	Parametergesteuerte Suche nach Video- oder Bildaufzeichnungen, die von Ereignissen wie Bewegungserkennung gestartet wurden, sowie in der Wiedergabe gesetzten Markierungen.	43
Video Export	Parametergesteuerte Suche nach Video- oder Bildaufzeichnungen, die von Ereignissen wie Alarmen oder Bewegungserkennung gestartet wurden, sowie Alarmereignisse und in der Wiedergabe gesetzten Markierungen.	44

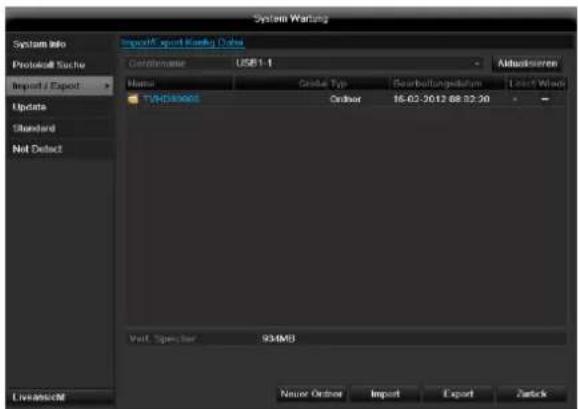

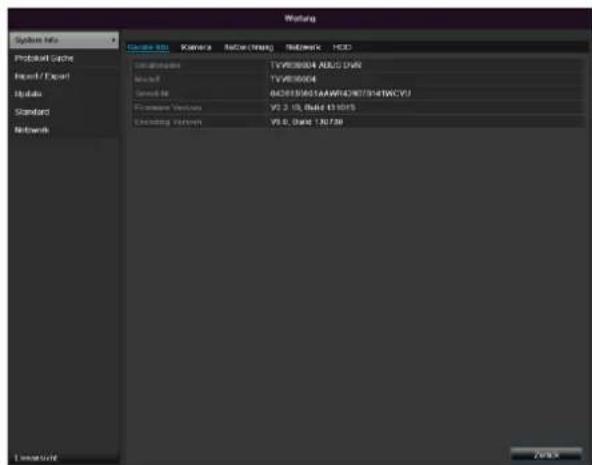

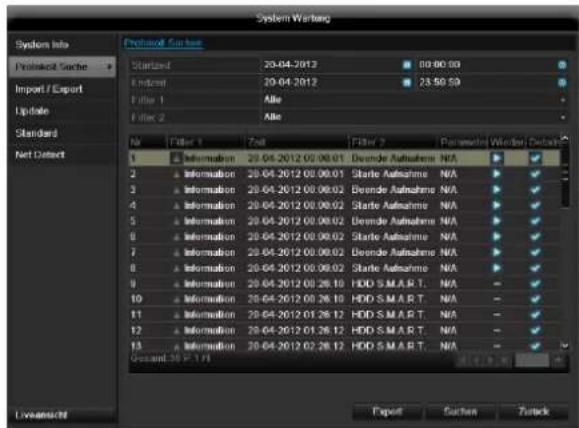

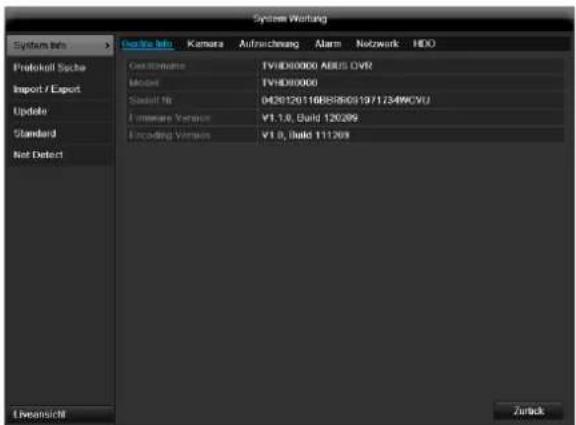

Wartung	System Informationen, Protokoll durchsuchen, Konfiguration importieren/exportieren, Gerätewartung wie Update auf neue Firmware, Werkseinstellungen laden, Netzwerkauslastung anzeigen.	46

Einstellungen

Einstellungen Konfiguration Kamera Aufzeichnung HDD Panik Aufzeichnung Zurück

Menübeschreibung

Menü	Beschreibung	siehe S.
Konfiguration	Verwalten aller Geräteeinstellungen (Allgemein, Netzwerk, Liveansicht, Warnung, Benutzer).	24 - 43

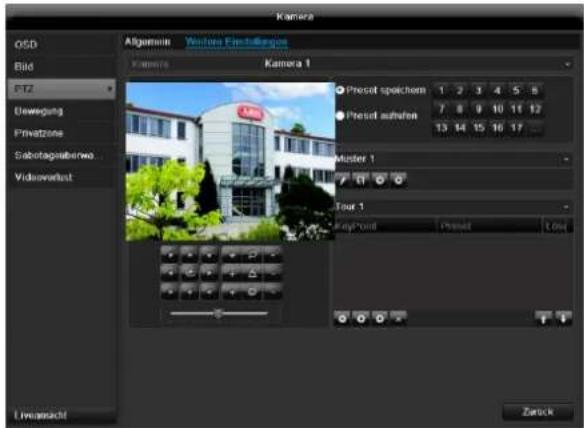

Kamera	Menü zum Einstellen von Kameraparametern (OSD-Konfiguration, Bildmodus, Bewegungserkennung, Privatzone, Sabotageüberwachung, Videoverlust).	33
Aufzeichnung	Menü zum Einstellen von Aufnahmeparametern (Zeitplan, Kamerauflösung, Urlaub etc.).	37

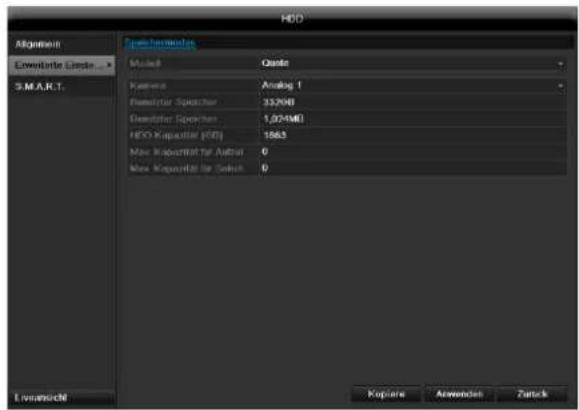

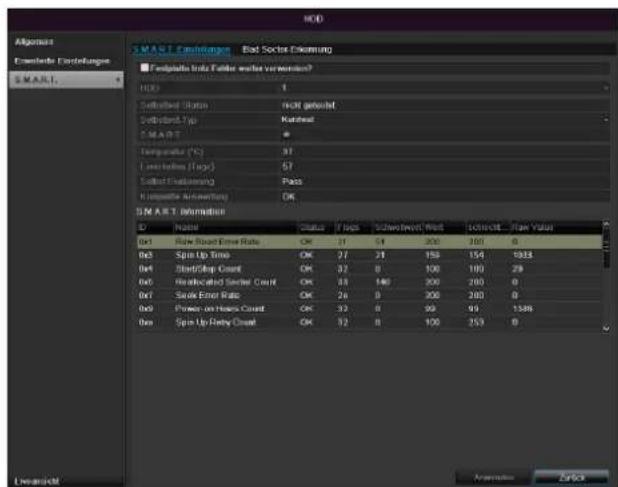

HDD	Eingebaute Festplatte initialisieren bzw. verwalten (zuweisen Lese-/Schreibfunktion, Kameras, verwalten Netzwerkfestplatte etc.).	40
Panik Aufzeichnung	Menü zum Einstellen von manuellen Aufzeichnungen.	43

Konfiguration

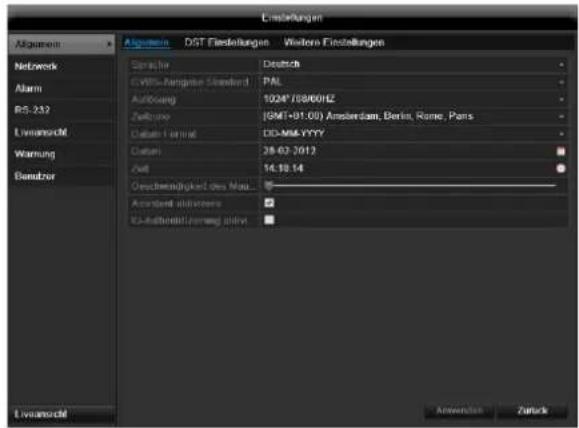

Einstellungen Algemein Sapiere DGT Füstellungen Weitere Füstellungen Network Alarm RS-232 Liveansort Warmung Bemüher Sprache Deutsch GWIS-Angente Standard PAL Aufsatzung 1024°/88/00HZ Zeitquote (GMT+01.00) Amsterdam, Berlin, Rome, Paris Datum: 1997 DD-M6-YYYY Datum 28-02-2012 Zahl 14.19.14 Gezeichnetz der Mau Accident istrechnen 12-Infleist/Lermang plnen Liveansort

Hinweis

Das Menü Konfiguration verwaltet sämtliche Geräteeinstellungen.

Warnung

Vergewissern Sie sich, dass Datum und Uhrzeit korrekt eingestellt wurden.

ACHTUNG:

Nachträgliche Änderung kann zu Datenverlusten führen!

Sorgen Sie rechtzeitig für eine Datensicherung.

Überblick

Menü	Einstellung	Seite
Allgemein	Sprache, Video, Uhrzeit, Datum, Maus, Passwort, Sommerzeit, weitere Einstellungen	25
Netzwerk-Konfiguration	Erforderliche Netzwerkeinstellungen (manuelle IP, DHCP, PPPOE, DDNS etc.) sowie Netzwerkstatus-Übersicht	27
Liveansicht	Displayeinstellungen, Zuweisung des Ereignisausganges	33
Warnung	Verhalten des Gerätes im Ausnahmefall (Festplatte voll, Netzwerk getrennt etc.)	50
Benutzer	Hinzufügen, Ändern von Benutzern, Vergabe Zugriffsrechte	31

Hinweis

Beachten Sie die Hinweise in den jeweiligen Kapiteln.

Allgemeine Einstellungen

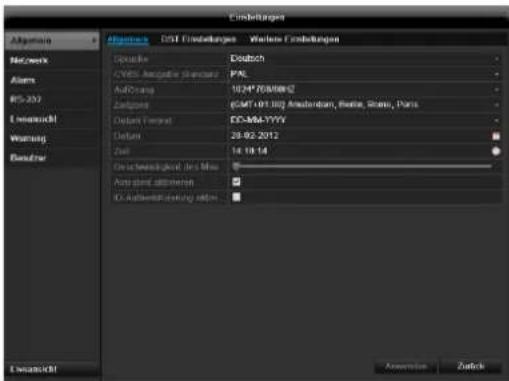

Einbetragen Algebnis GDT Einbetragen Werte Einbetragen Neclock Operate Deutsch Civitas Antequote Standard PNC AutoPass 1024*708/00HZ Zusagen GMT-01.00 Amsterdam, Berlin, Paris, Daten Period EC-M4-YYY Datum 29-02-2012 Date 14:19:14 Gezeichnetes des Mio Anteil anterneln ID-Authensitzierung ideln ■

TAB Allgemein	Einstellung
Sprache	OSD-Sprache
Auflösung	Monitor-Auflösung
Zeitzone	GMT (Greenwich Mean Time)
Datumsformat	MM-TT-JJJJ, TT-MM-JJJJ, JJJJ-MM-TT
Systemzeit	Datum, Uhrzeit
Geschwindigkeit des Mauszeigers	Schiebebalken, links niedrige, rechts hohe Geschwindigkeit
Assistent aktivieren	Checkbox aktiv:Der Assistent erscheint bei Systemstart.
ID-Authentifizierung aktivieren	Checkbox inaktiv:Keine Passworteingabe am Re-korder selbst nötig. Beim Zugriff per Netzwerk muss das Passwort allerdings eingegeben werden.
	Checkbox aktiv:Passwort muss eingegeben werden, bevor das Menü bedient werden kann.
TAB DST Einstellungen	Einstellung
Auto DST Anpassung	Bei aktivierter Checkbox stellt das Gerät die Sommerzeit automatisch um.
DST aktivieren	Bei aktivierter Checkbox kann ein genaues Anfangs-/Enddatum gewählt werden.
Von, bis	Datum Start, Ende Sommerzeit
DST Bias	Daylight Saving Time Bias: Korrektur der Sommerzeit zur Referenzzeit
Weitere Einstellungen	Einstellungen
Name	Eindeutige Spezifikation des Gerätes
No	Zur eindeutigen Identifizierung bei Benutzung mit einer Fernbedienung
Menü Verweil-zeit	Nie / 1 ... 30 Minuten – regelt die Dauer der Menüeinblendung, bis das Menü wieder ausgeblendet wird

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Netzwerk-Konfiguration

Allgemeines

Die korrekten Netzwerkeinstellungen sind unabdingbar, falls Sie

- das Gerät und die Überwachung über Ihren Browser fernsteuern möchten.

Hinweis

Bitte lesen Sie vor der Einrichtung des Gerätes nachfolgende allgemeine Hinweise.

Ein Netzwerk ist ein Zusammenschluss von mindestens 2 netzwerkfähigen Geräten.

Übertragungsarten:

• kabelgebundene Netzwerke (z.B. CAT5-Kabel),
  • Funknetzwerke (WLAN) und
• andere Übertragungsmöglichkeiten (Powerline).

Alle Systeme besitzen wesentliche Gemeinsamkeiten aber unterscheiden sich in verschiedener Hinsicht.

Begriffe

Anbei eine Übersicht über die Begriffe, die für die Verwendung des Gerätes in Netzwerken relevant sind.

Parameter	Einstellung
IP-Adresse	Eine IP-Adresse ist die eindeutige Adresse eines Netzwerkgerätes in einem Netzwerk. Diese darf innerhalb eines Netzwerks nur ein einziges Mal vorkommen. Es gibt bestimmte IP-Adressbereiche, die

	für öffentliche Netzwerke, wie z.B. das Internet reserviert sind.
Private Adressbereich	z.B. 10.0.0.0 - 10.255.255.255, Subnetzmaske 255.0.0.0172.16.0.0 - 172.31.255.255Subnetzmaske 255.255.0.0192.168.0.0 - 192.168.255.255Subnetzmaske 255.255.255.0
Subnetzmaske	Ist eine Bitmaske, die verwendet wird um Entscheidungen bzw. Zuordnungen beim Routing zu treffen.In Heimnetzwerken standardmäßig 255.255.255.0
Gateway	Netzwerkgerät, das allen anderen Netzwerkgeräten den Zugang zum Internet ermöglicht.Z.B. der Computer, an den das DSL-Modem angeschlossen ist oder meistens der Router bzw. Access Point innerhalb des Netzwerks.

Parameter	Einstellung
Nameserver	Auch DNS (Domain Name Server) genannt, ist dafür zuständig, dass einer Webadresse bzw. URL (z.B. www.google.de) eine eindeutige IP-Adresse zugeordnet wird.Wenn man eine Domain in einem Browser eintippt, sucht der DNS die passende IP-Adresse des Servers und leitet die Anfrage an diesen weiter.Hier kann die IP eines DNS des Providers eingetragen werden. Oft ist es aber ausreichend, die IP des Gateways zu wählen. Dieser leitet die Anfragen dann selbstständig an den Provider-DNS weiter.
DHCP	Der DHCP-Server weist einem Netzwerkgerät die IP-Adresse, Subnetzmaske, Gateway und den Nameserver automatisch zu.DHCPs sind in aktuellen Routern verfügbar. Der DHCP-Dienst muss gesondert eingestellt bzw. aktiviert werden, nähere Infos entnimmt man dem entsprechenden Handbuch.Hinweis:Bei der Verwendung von festen IP-Adressen UND einem DHCP-Server sollten Sie darauf achten, dass die festen IP-Adressen außerhalb der per DHCP vergebenen Adressen liegen, da es sonst zu Problemen kommen kann.
Port	Ein Port ist eine Schnittstelle, über die verschiedene Programme kommunizieren. Bestimmte Ports sind fest vergeben(23: Telnet, 21: FTP), andere können frei gewählt werden. Ports sind bei verschiedenen Anwendungen relevant, z.B. bei einem externen Zugriff über einen Browser auf das Gerät.
MAC Adresse	Die MAC-Adresse (Media-Access-Control-Adresse, auch Ethernet-ID) ist die spezifische Hardware-Adresse des Netzwerkadapters.Diese dient zur eindeutigen Identifizierung des Geräts in einem Rechnernetz.

Netzwerkaufbau

Das Gerät muss über CAT5-Verkabelung physisch mit dem Netzwerk verbunden werden, siehe Anschlüsse S. 1.

Hinweis

Bitte Anleitungen und Hinweise der Netzwerkgeräte beachten.

Es können mehrere Switches/Routers/AccessPoints miteinander verbunden werden. Firewalls und andere Sicherheitssoftware kann das Netzwerk beeinträchtigen.

Warnung

Bei Verwendung eines Routers sind die Netzwerkclients, so auch der Rekorder, mit dem Internet „verbunden“. Das gilt aber auch umgekehrt. Ergreifen Sie unbedingt Schutzmaßnahmen wie z.B. Verwendung einer Firewall, Passwort ändern, Änderung des Ports) um ungewollten Zugriff von außen zu verhindern!

Netzwerk-Konfiguration

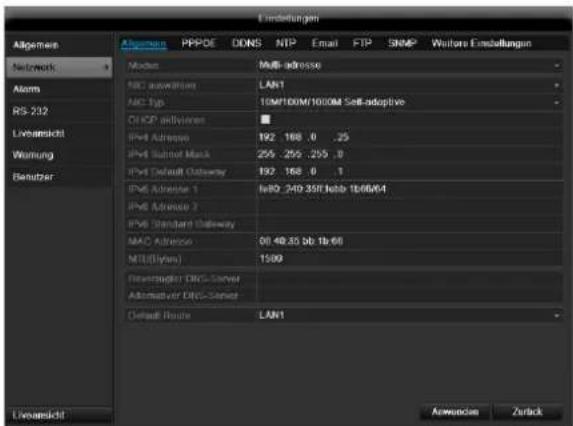

Eindelungen Allgemein Algemein PPPDE DDNS NTP Email FTP SNMP Weitere Einsellungen Network: 0 Atom RS-232 Liveansicht Waltung Sendzur Modem Multi-adrosse NFC adoption LAN1 NFC top 10M/100M/100M Self-adoptive CHCP adoption RVD Address 192.188.0 .25 RVD Subnet Mask 255.255.255.0 RVD Default Gateway 192.188.0 1 RVD Address 1 IsRD_240.35F/Isbb-1b68/64 RVD Address 2 RVD Standard Gateway MAC Address 00.40.35 db 1b.66 MTD(Dyne) 1500 Reversatzer DRC-Server Automotive DRC-Server Default Route LAN1 Liveansicht Assension Zurück

TAB	Einstellung
Allgemein	Einstellungen zum lokalen Netz sowie Wahl des Netzwerkmodus.
PPPOE	PPPOE wird bei ADSL-Anschlüssen und der Verwendung eines Modems in Deutschland verwendet.Klicken Sie auf Ändern, um die Zugangsdaten (Kennung, Passwort) zu Ihrem Provider einzugeben.

DDNS	Server zur Dynamischer Domain-Name-System Verwaltung zur Aktualisierung von Hostnamen bzw. DNS-Einträgen
NTP	Network Time ProtocolServer zur Uhrzeit-Synchronisation
Email	Spezifizieren Sie die Mail-Einstellungen, unter denen im Alarmfall an eine spezifische Mailadresse eine Email gesendet wird.
SNMP	Konfigurieren Sie die Parameter, um Informationen zum Gerätestatus zu erhalten.
UPnP	Universal Plug and PlayEinstellungen für die komfortable Ansteuerung von Netzwerkgeräten in einem IP-Netzwerk.
Weitere Einstellungen	Konfigurieren Sie hier die IP-Adresse des PCs, an den bei einem Alarm eine Meldung ausgegeben werden soll.

TAB Allgemein

Parameter	Einstellung
NIC Typ	Stellen Sie hier die Übertragungsgeschwindigkeit der eingebauten Netzwerkkarte ein.Tipp: 10M/100M/1000M Self-adaptive
DHCP	Aktivieren Sie die Checkbox, falls Sie im Netzwerk die IP-Adressen dynamisch per DHCP vergeben.DHCP aktiv: nachfolgende Eingabefelder sind inaktiv geschaltet, da die Parameter von DHCP bezogen werden.Hinweis:Wenn Sie die IP-Adressen manuell vergeben, achten Sie darauf, dass DHCP nicht aktiv ist (kein Haken in der ,Checkbox')
IPv4 Adresse	Adresse des Netzwerkgerätes im Netzwerk bei manueller Vergabe
IPv4 Subnetzmaske	im Normalfall 255.255.255.0
IPv4 Default Gateway	Adresse des Gateways für den Internetzugang
IPv6 Adresse 1	aktuell noch keine Funktion
IPv6 Adresse 2	aktuell noch keine Funktion
IPv6 Standard Gateway	aktuell noch keine Funktion
MAC Adresse	Hardware-Adresse der eingebauten Netzwerkkarte
MTU (Bytes)	Beschreibt die maximale Paketgröße eines Protokolls.
Bevorzugter DNS Server	Adresse des Domain Name Servers in der Regel die IP-Adresse des Gateways
Alternativer DNS-Server	IP-Adresse des alternativen DNS Servers
Netzwerkunterbrechung melden	Checkbox aktiv:Akustische Alarmierung bei Netzwerkunterbrechung

Hinweis

Einige dieser Einstellungen sind für manche Modi nicht wählbar.

PPPOE

Einstellungen Allgemeins Networks > Alarm RS-232 Liveansicht Wormung Benutzer Allgemeins PPPOE DDNS NTP Email FTP SNMP Weitere Einstellungen PPPOE inklusivein Sensatzwasser Durchwert Bestätigkeit Liveansicht Anwendung Zurück

1. Aktivieren Sie die „Checkbox“ PPPOE und geben Sie dann den Benutzernamen (Internetzugangskennung) sowie das Passwort ein und bestätigen Sie das Passwort.
2. Übernehmen Sie Ihre Daten mit Anwenden.

Warnung

Verwenden Sie PPPOE nach Möglichkeit nur, wenn kein Router vorhanden ist!

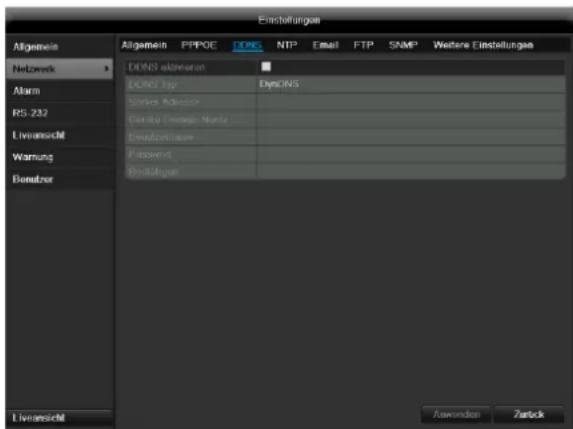

DDNS

Einstellungen Allgemein Netzwerk Alarm RS 232 Livanschl Warmung Bewaher Allgemein PPPOE DONS NTP Email FTP SNMP Weitere Einstellungen DONS altverateln DONS Top DynCINS Sonstige Absence Central Energy, Nutsa Bewaltnahme Preservd Bewaltungen Livanschl Anwenden Zurück

1. Um die ABUS DDNS Funktion nutzen zu können, müssen Sie zuvor ein Konto bei www.abusserver.com einrichten. Bitte beachten Sie hierzu die FAQs auf der Webseite.
2. Aktivieren Sie die Checkbox „DDNS aktivieren“ und wählen Sie dann den DDNS Typ „DynDNS“ und tragen Sie im Feld „Server Adresse“ die IP-Adresse www.abus-server.com ein.
3. Übernehmen Sie Ihre Daten mit Anwenden. Die IP-Adresse Ihrer Internet Verbindung wird nun jede Minute am Server aktualisiert.

NTP

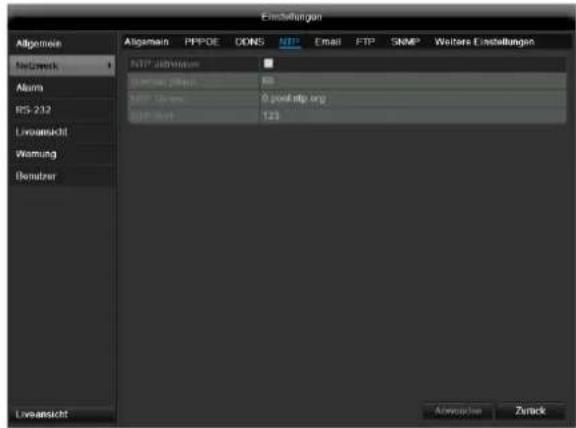

Einstellungen Allgemein Netzwerk Alarm RS-212 Liveansicht Wernung Bemutzer Allgemein PPPOE DDNS MTP Email FTP SNMP Waitere Einstellungen NIPP altivatoren Differential please: 80 NIPP Options: 0 post-ftp.org NIPP User: 123 Liveansicht Abwechsel Zurück

Hinweis

Der Rekorder kann die Uhrzeit mit einem externen Server synchronisieren. Dafür stehen mehrere Serveradressen im Internet zur Verfügung.

1. Aktivieren Sie die 'Checkbox' NTP und geben Sie an, nach welcher Zeitspanne die Synchronisation erneut erfolgen soll. Geben Sie die IP-Adresse des NTP Servers sowie den NTP-Port ein.
2. Übernehmen Sie Ihre Daten mit Anwenden.

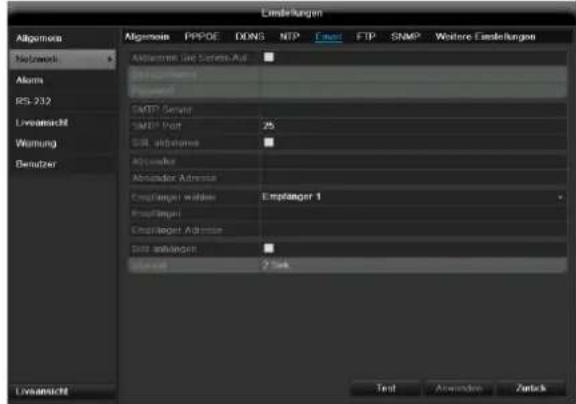

Email

Bei einem Alarm kann das Gerät eine Nachricht per Email versenden. Geben Sie hier die Email-Konfiguration ein.

Einkelnungen Allgemeits Netwerk Alarms RS-232 Liveansicht Wertung Dendmet Allgemeits PPPDE DONG NTP Filter FTP SNMP Weitere Einkelnungen Allgemeits: Die Series-Aut 1000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 Allgemeits: Die Series-Aut 10000000000000000000 1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1 Allgemeits: Die Series-Aut 1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1 Allgemeits: Die Series-Aut 54789999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999999 Allgemeits: Die Series-Aut 54789999999999999999999999999999999999999999999999999999999999999999999 Allgemeits: Die Series-Aut 5478888888888888888888888888888888888888888888888888888888888888888888888 Allgemeits: Die Series-Aut 54786666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666666 Allgemeits: Die Series-Aut 547843333333333333333333333333333333333333333333333333333333333333333333333333333 Allgemeits: Die Series-Aut 54782222222222222222222222222222222222222222222222222222222 Allgemeits: Die Series-Aut 547777777777777777777777777777777777777777777777777777777777777777777 Allgemeits: Die Series-Aut 5477544444444444444444444444444444444444444444444444444444444444 Allgemeits: Die Series-Aut 5477322222222222222222222222222222222222222222222 Allgemeits: Die Series-Aut 54771088888888888888888888888888888888888888888888888888 Allgemeits: Die Series-Aut 547655555555555555555555555555555555555555555555555555555555555 Allgemeits: Die Series-Aut 54757777777777777777777777777777777777777777777777777

Parameter	Einstellung
Aktivieren Sie Server Authentifizierung	Checkbox aktivieren, wenn eine Anmeldung am Server des Internet-Providers erfolgt
Benutzername	Mail-Konto beim Provider
Passwort	Passwort, mit dem das Email-Konto geschützt ist
SMTP Server	SMTP-Server-Adresse des Providers
SMTP Port	Geben Sie den SMTP-Port an (Standardmäßig: 25)
SSL aktivieren	,Checkbox' aktivieren, um die Email-

	Verschlüsselung zu aktivieren
Absender	Absendername
Absender Adresse	Die zum Email-Konto gehörende Email-Adresse
Empfänger wählen	Wählen Sie drei mögliche Empfänger aus, die die Email erhalten sollen
Empfänger	Geben Sie hier den Namen des Empfängers ein
Email Adresse	Geben Sie die Email-Adresse des Empfängers ein
Bild anhängen	‘Checkbox’ aktivieren, wenn zusätzlich zur Email Aufnahmen der Kamera als Foto-Dateien gesendet werden sollen
Intervall	Wählen Sie eine Auslösezeit zwischen 2 bis 5 Sekunden. Die Bilder werden erst versandt, wenn über den definierten Zeitraum Bewegung detektiert wurde.

1. Geben Sie die Parameter der Email-Benachrichtigung ein.
2. Klicken Sie dann auf Test, um testweise eine Email zu versenden.
3. Wenn Ihre Eingaben korrekt sind und Sie eine Bestätigungsmail erhalten haben, drücken Sie auf Anwenden.

Hinweis

Das Gerät sendet eine Email an den eingerichteten Empfänger.

Falls diese Email nicht beim Empfänger ankommt, überprüfen Sie die Einstellungen und korrigieren Sie diese.

Überprüfen Sie ggf. die Junk-Mail-Einstellungen Ihres Mail-Clients.

Hinweis

Benutzen Sie aus Kompatibilitätsgründen nur E-Mail Clients, bei denen eine Einwahl über SMTP möglich ist.

SNMP

Einstellungen Allgemein Network Alarm RS-232 Livemail Wernung Denutzer SIMP - achreform Glink Version GMP - Path Head Comments Home Comments Temp Options Temp Work Vwedsicht Anwendung Zurück

Parameter	Einstellung
SNMP aktivieren	Checkbox aktivieren, um eine Verbindung mit einer SNMP Software herzustellen
SNMP Version	Version des SNMP-Systems
SNMP Port	Geben Sie den SNMP-Port an (Standardmäßig: 161)
Read Community	Geben Sie den „Key“ entsprechend den Einstellungen Ihrer SNMP Software ein.
Write Community	Geben Sie den „Key“ entsprechend den Einstellungen Ihrer SNMP Software ein.
Trap Adresse	Geben Sie die IP-Adresse des SNMP-Managers an
Trap Port	Geben Sie den Trap-Port an (Standardmäßig: 162)

i

Hinweis

SNMP wird für die Überwachung des Gerätezustandes benutzt. Sie benötigen hierzu eine nicht bei ABUS erhältliche SNMP-Software.

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit zurück.

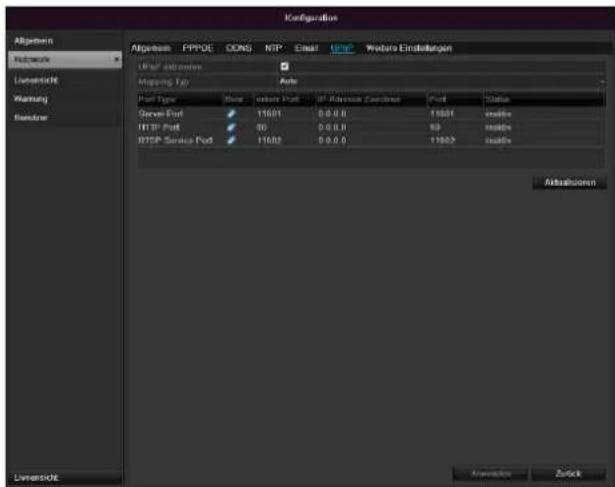

UPnP

KoRfguräse Algebnen PPPDE GONS NTP Email Ump Weitere Einklungen Network Umschrift Warning Sendow Algebnen PPPDE GONS NTP Email Ump Weitere Einklungen UMP Indicatoren Mapping Key Auto Port Type Store Texture Port IP Adversion Checklist Port Status Server Port 11601 0.0.0 11601 enables HTTP Port 80 0.0.0 80 enables RTSP Service Port 11602 0.0.0 11602 enables Aktionsieren Sendow Back

Parameter	Einstellung
UPnP aktivieren	Checkbox aktivieren, um die Sichtbarkeit in einem IP-Netzwerk zu aktivieren.
Mapping Typ	Wählen Sie aus ob die Portweiterleitung automatisch oder manuell erfolgen soll.

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit zurück.

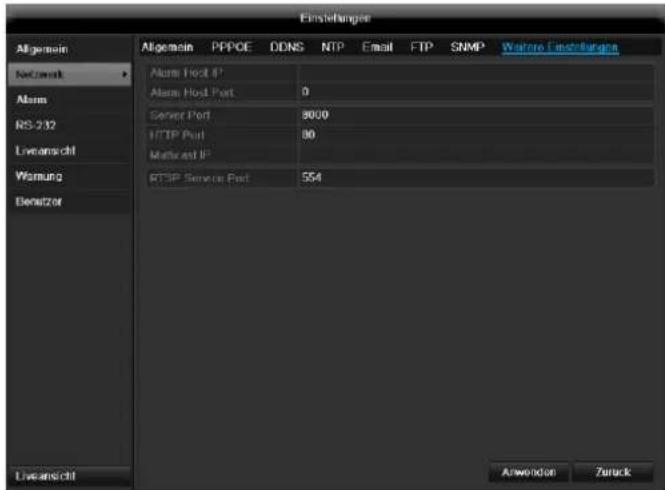

Weitere Einstellungen

Einsteitungen Algemein PPPOE ODNS NTP Email FTP SNMP Wastro-Einschreibungen Algemein Port IP Algemein Host Port 0 Server Port 8000 FTP Port 80 Mathurst IP FTP Service Port 554 Lineanschl Anwenden Zuruck

Parameter	Einstellung
Alarm Host IP	Netzwerk-Adresse der CMS-Station
Alarm Host Port	Port Ihrer CMS Station
Server Port	Port für Datenkommunikation (Standardgemäß: 8000)
HTTP Port	Port des Webservers (Standardgemäß: 80)
Multicast IP-Adresse	Sie können zur Traffic-Minimierung hier auch die Multicast IP eingeben. Die IP-Adresse muss mit der in der Videoüberwachungssoftware über-einstimmen.
RTSP Service Port	Geben Sie den RTSP-Port an (Standardmäßig 554)

i

Hinweis

Server Port 8000 sowie HTTP Port 80 sind die Standard-Ports für Remote Clients bzw. Remote Internetbrowser Zugang.

i

Hinweis

Bei Alarm Host IP/Port konfigurieren Sie die Netzwerkadresse des PCs Ihrer CMS-Software. Bei Alarmfall wird die CMS-Software benachrichtigt, welche je nach Einstellung verschiedene Alarmreaktionen ausführt.

Warnung

Configuration Geometry Geometry Input: Existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new established Add: new established Add: new established Add: new established Add: new established Add: new established Add: new established Add: new established Add: new established Add: new established Add: new established Add: new established Add: new established Add: new established Add: new established Add: new established Add: new established Add: new established Add: new established Add: new established Add: new emerged Add: new emerged Add: new emerged Add: new emerged Add: new emerged Add: new emerged Add: new emerged Add: new emerged Add: new emerged Add: new emerged Add: new emerged Add: new emerged Add: new emerged Add: new emerged Add: new emerged Add: new emerged Add: new emerged Add: new emerged Add: new emerged Add: new emerged Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new existing Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging Add: new emerging

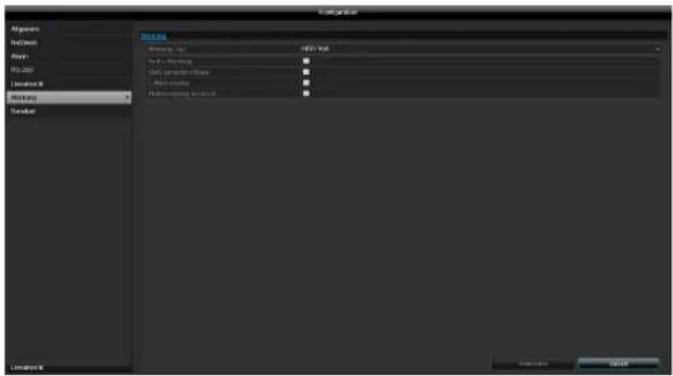

Für folgende Fehlertypen können Sie eine Warnung auslösen:

• HDD Voll
• HDD Fehler
• Netzwerk getrennt
  • IP Konflikt
• Illegales Anmelden
  • Video Ein-/ Ausgangssignal ungleich
• Aufnahme Fehler

Parameter	Benachrichtigungen
Audio Warnung	Das Gerät gibt wiederholt einen Signalton aus
E-Mail senden	es wird eine Email an eine spezifizierte Mail-Adresse gesendet.

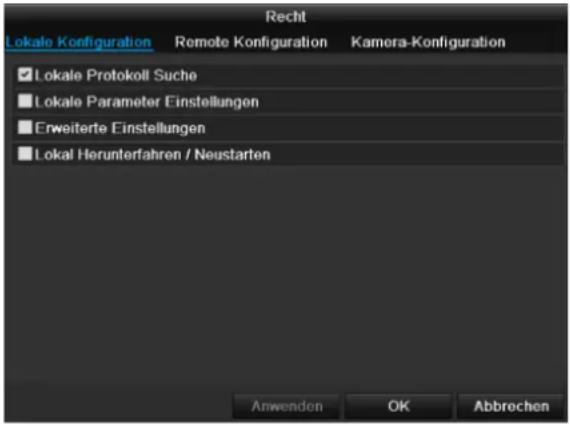

Benutzer

Einstellung Allgemein Network Alarm RS-202 Unrealisicht Wertung Remuster Retainer version Password system No. 1 admin Adress 00:00:00:00:00:00 2 daat 00:00:00:00:00:00 MAC-Address your Email Request List Hinzufsgen Zurück

Warnung

Notieren Sie sich das Admin-Passwort. Voreingestellt ist

„1 2 3 4 5“.

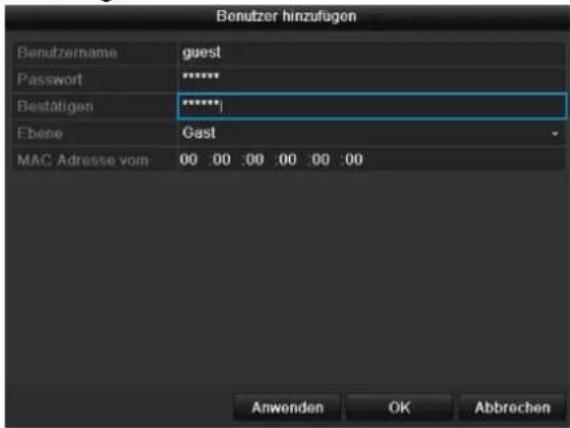

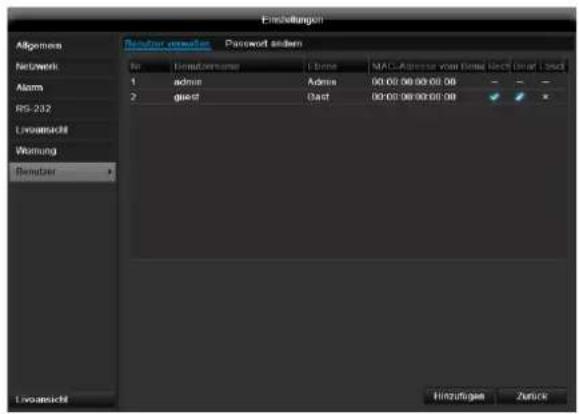

In der Benutzer-Verwaltung können Sie neue Benutzer hinzufügen, löschen oder die bestehenden Einstellungen ändern.

1. Um einen neuen Benutzer hinzuzufügen, wählen Sie Hinzufügen.

Benutzer hinzufugen Benutzername guest Password ****** Bestätigen ****** Ebene Gast MAC Adresse vom 00:00:00:00:00:00:00 Anwenden OK Abbrechen

Parameter	Einstellung
Benutzername	Eindeutige Kennzeichnung
Passwort	Zugangscode zum Gerät, zur GeräteverwaltungHinweis: wechseln Sie Passwörter regelmäßig, verwenden Sie Kombinationen aus Buchstaben, Zahlen etc., notieren Sie Passwörter an einem geschützten Ort.
Bestätigen	Zugangscode zur Sicherheit erneuteingeben
Level	WICHTIG:Beim Level Betreiber können mehrRechte als beim Level Gast eingestellt werden.
Benutzer MAC	MAC-Adresse des Netzwerkadapters des vom jeweiligen Benutzer verwendeten PCsHinweis:Dies beschränkt den Zugriff auf den PC, dessen MAC-Adresse hier eingegeben wurde!

1. Geben Sie den Namen und das Passwort ein und bestätigen Sie die Passworteingabe im Feld darunter.

2. Wählen Sie den Level und geben Sie die MAC-Adresse an.

3. Bestätigen Sie die Einstellungen mit einem Klick OK.

Warnung

Beachten Sie nachfolgende Hinweise zur Vergabe der Zugriffsberechtigungen.

Einstellung der Rechte

Steuern Sie die Zugriffsrechte des Benutzers, indem Sie auf das „Recht“-Symbol klicken. Es können nur Zugriffs-daten von manuell hinzugefügten Benutzern geändert werden:

Recht Lokale Konfiguration Remote Konfiguration Kamera-Konfiguration ✓ Lokale Protokoll Suche ■ Lokale Parameter Einstellungen ■ Erweiterte Einstellungen ■ Lokal Herunterfahren / Neustarten Anwenden OK Abbrochen

i

Hinweis

Der Benutzer kann lokal, d.h. am Gerät Einstellungen vornehmen oder Parameter ändern.

Der Benutzer kann/darf über die Netzwerkverbindung auf das Gerät zugreifen.

Im TAB Kamera wird die Berechtigung auf den Zugriff zu einzelnen Kameras (über Netzwerk oder lokal) eingestellt.

Parameter	Einstellung
Lokale Kon-figuration	Lokale Protokoll SucheLokale Parameter EinstellungenErweiterte EinstellungenLokal Herunterfahren / Neustart
Kamera Kon-figuration	Kamera Rechte:Remote Live AnsichtLokal Manuelle SteuerungRemote Manuelle SteuerungLokale WiedergabeRemote WiedergabeLokaler Videoexport

Warnung

Ändern Sie die allgemeinen Einstellungen des Benutzers (Name, Passwort, Level, MAC-Adresse) mit einem Klick auf das „Bearbeiten“-Symbol oder in dem TAB „Passwort ändern“.

Kamera

OSD

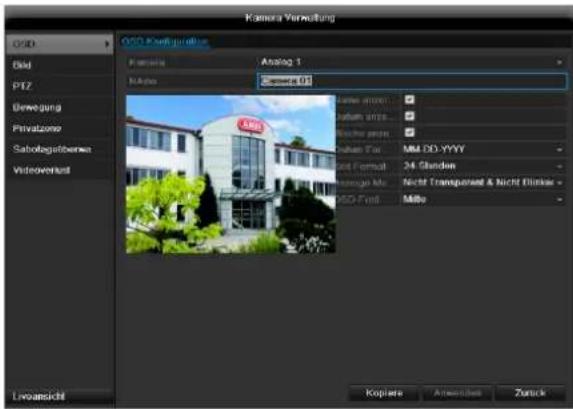

Kamera Verwaltung ISO PID PTZ Bewegung Privatzone Saholagsüberweite Videoverlust Analog 1 Name: 2000-001 File name: Subram size: Machine size: Cabinet ID: MM DD-YYYY Text Format: 24 Glunden Language Mode: Nicht Transportend & Nicht Blinkie ISO-Find: MBo Liveansicht Kopiere Arrowlistan Zurück

Wählen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus.

Kamera	Auswahl des zu bearbeitenden Kamerakanals
Name	Vergabe des Kameranamens
Name anzeigen	Anzeigen des Kameranamens in der Liveansicht aktivieren/deaktivieren
Datum anzeigen	Anzeigen des Datums in der Liveansicht aktivieren/deaktivieren
Woche anzeigen	Anzeige der Kalenderwoche bei der Wiedergabesuche
Datum Format	Auswahl der Anzeigeart des Datums bei der Wiedergabesuche
Zeit Format	Auswahl der Anzeigeart der Uhrzeit bei der Wiedergabesuche
Anzeige Modus	Einstellungen bezüglich der Darstellung des Kameranamens und des Datums

PTZ

Kamera Algaemin Vorino Esfallberges Kamera Kamera 1 Presel specksen Presel aufsen Muster 1 Tour 1 Keyboard Zurück

Speichern und Aufrufen von Presets

1. Steuern Sie mit Hilfe der Pfeiltasten die Kamera zum gewünschten Bildausschnitt und Speichern Sie die Position z.B. als Preset 1 ab.

2. Klicken Sie auf Aufrufen um den eben gespeicherten Preset 1 anzufahren.

Einrichten und Aufrufen von Touren

1. Legen Sie mehrere Presets an um diese für die Tour zu verwenden

2. Klicken Sie auf + um einen Preset auszuwählen

3. Fügen Sie weitere Presets hinzu um die gewünschte Tour einzurichten

4. Klicken Sie anschließend auf das Playsymbol um die Tour zu starten.

Bewegung

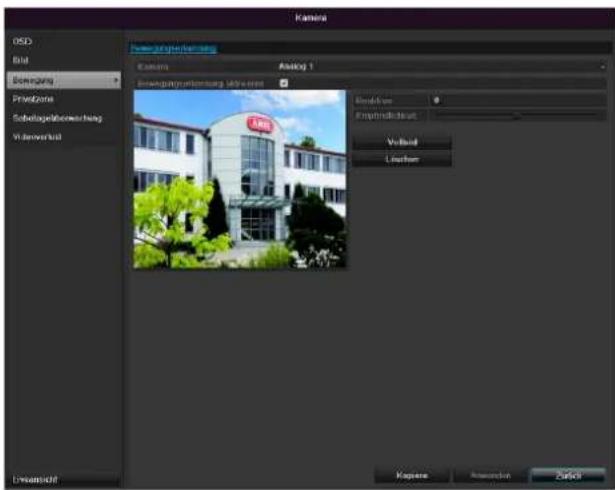

Wählen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus.

Setzen Sie den Haken bei Bewegungserkennung.

Kamera Risikur und Sonkursung Camera Analog 1 Risikur und Sonkursung Analog 1 Risikur und Sonkursung Analog 1 Risikur und Sonkursung Analog 1 Risikur und Sonkursung Analog 1 Risikur und Sonkursung Analog 1 Risikur und Sonkursung Analog 1 Risikur und Sonkursung Analog 1 Risikura Risikura Risikura Risikura Risikura Risikura Risikura Risikura Risikura Risikura Risikura Risikura Risikura Risikura Risikura Risikura Risikura Risikura Risikura Risikura Risikur Risikur Risikur Risikur Risikur Risikur Risikur Risikur Risikur Risikur Risikur Risikur Risikur Risikur Risikur Risikur Risikur Risikur Risikur Risikur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpura Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikapur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikpur Risikour

i Hinweis

Um mithilfe der Bewegungserkennung aufzunehmen, müssen Sie den Zeitplan unter Aufzeichnung (s.S. 53) einrichten.

Reaktion

Kanal auslösen

Bei Klicken auf „Reaktion“ erscheint der TAB Kanal auslösen (nur bei Bewegungserkennung):

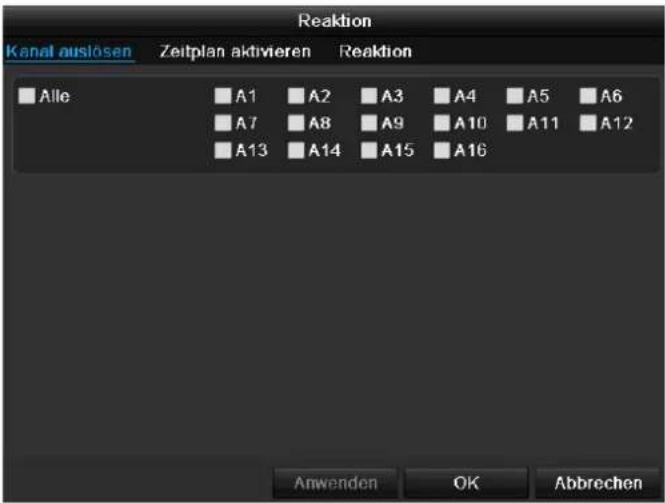

Reaktion Kanal auslösen Zeitplan aktivieren Reaktion Alle A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 Anwenden OK Abbrechen

Wählen Sie einen oder mehrere Kamerakanäle aus, die im Alarmfall eine Reaktion ausführen sollen. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Zeitplan

Wählen Sie den TAB Zeitplan.

Stellen Sie hier ein, zu welchen Uhrzeiten die im TAB Reaktion eingestellten Reaktionen auslösen sollen.

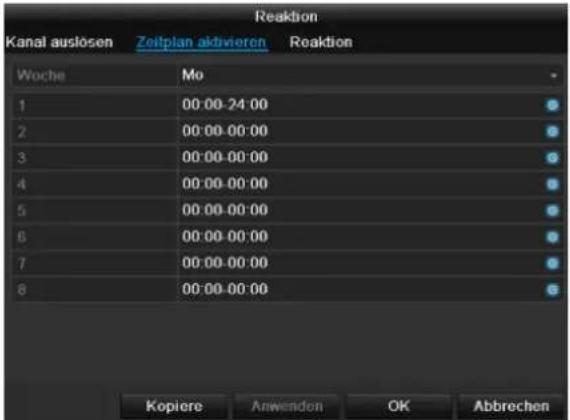

Reaktion Kanal auslosen Zeitplan aktivieren Reaktion Woche Mo 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopiere Anwenden OK Abbrechen

1. Wählen Sie den Tag und geben Sie den Zeitplan ein.

Hinweis

Sie können maximal 8 Zeitraster definieren, jeweils von 00:00 – bis 00:00; die Zeiten der einzelnen Raster dürfen sich nicht überlappen.

1. Wählen Sie bei Kopiere ob die Einstellung für alle Tage der Woche und den Urlaubseinstellungen übernommen werden soll.

2. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Reaktion

Wählen Sie den TAB Reaktion.

Hier können Sie Verhaltensweise des Rekorders bei einem Event (z.B. Bewegung erkannt) per Klick in die jeweilige Checkbox konfigurieren.

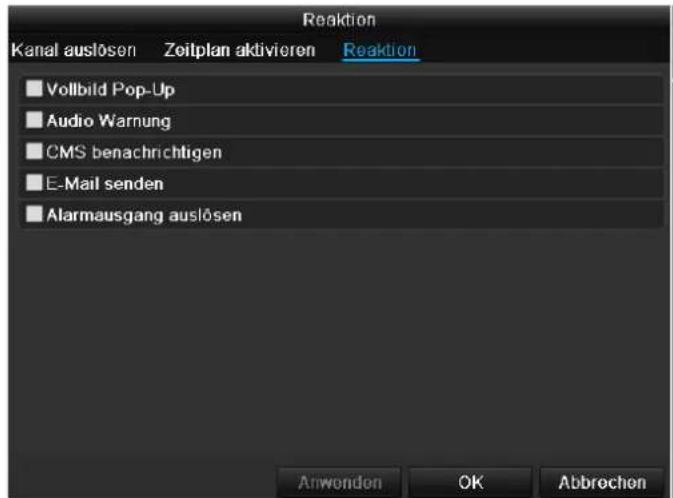

Reaktion Kanal auslösen Zeitplan aktivieren Reaktion Vollbild Pop-Up Audio Warnung CMS benachrichtigen E-Mail senden Alarmausgang auslösen Anwenden OK Abbrochen

Parameter	Benachrichtigungen
Vollbild Pop-Up	Die Kamera wird in der Li-veansicht als Vollbild darge-stellt
Audio Warnung	Das Gerät gibt wiederholt einen Signalton aus
E-Mail senden	es wird eine Email an eine spezifizierte Mail-Adresse gesendet. Siehe S. 27

- Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Privatzone

Wählen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus.

Setzen Sie den Haken bei Privatzone aktivieren.

1. Markieren Sie mit der Maus bis zu vier Privatzonenbereiche.
2. Wählen Sie bei Kopiere ob die Einstellung für alle Kameras übernehmen werden soll.
3. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Sabotageüberwachung

Wählen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus.

Setzen Sie den Haken bei Sabotageüberwachung aktivieren.

Zeitplan

Wählen Sie den TAB Zeitplan.

Stellen Sie hier ein, zu welchen Uhrzeiten die im TAB Reaktion eingestellten Reaktionen auslösen sollen.

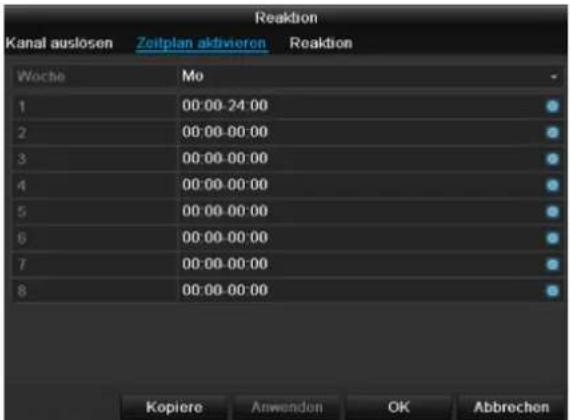

Reaktion Kanal auslosen Zeitplan aktivieron Reaktion Woche Mo 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopiere Anwenden OK Abbrechen

1. Wählen Sie den Tag und geben Sie den Zeitplan ein.

i

Hinweis

Sie können maximal 8 Zeitraster definieren, jeweils von 00:00 – bis 00:00; die Zeiten der einzelnen Raster dürfen sich nicht überlappen.

1. Wählen Sie bei Kopiere ob die Einstellung für alle Tage der Woche und den Urlaubseinstellungen übernommen werden soll.

2. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Reaktion

Wählen Sie den TAB Reaktion.

Hier können Sie Verhaltensweise des Rekorders bei einem Event (z.B. Bewegung erkannt) per Klick in die jeweilige Checkbox konfigurieren.

Reaktion Kanal auslöson Zeitplan aktivieren Reaktion Vollbild Pop-Up Audio Warnung CMS benachrichtigen E-Mail senden Alarmausgang auslösen Anwenden OK Abbrechen

Parameter	Benachrichtigungen
Vollbild Pop-Up	Die Kamera wird in der Li-veansicht als Vollbild darge-stellt
Audio Warnung	Das Gerät gibt wiederholt einen Signalton aus
CMS benachrichtigen	Schickt ein Alarmsignal an einen PC mit der ABUS CMS Software. Die Software muss dazu gestartet und der Rekorder dort im Überwa-chungsmodus sein.
E-Mail senden	es wird eine Email an eine spezifizierte Mail-Adresse gesendet. Siehe S. 29
Alarmausgang auslösen	Siehe S. 46

- Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Videoverlust

Wählen Sie bei "Kamera" den zu bearbeitenden Kamerakanal aus.

Setzen Sie den Haken bei Alarm für „Video Loss“ aktivieren.

Zeitplan

Wählen Sie den TAB Zeitplan.

Stellen Sie hier ein, zu welchen Uhrzeiten die im TAB Reaktion eingestellten Reaktionen auslösen sollen.

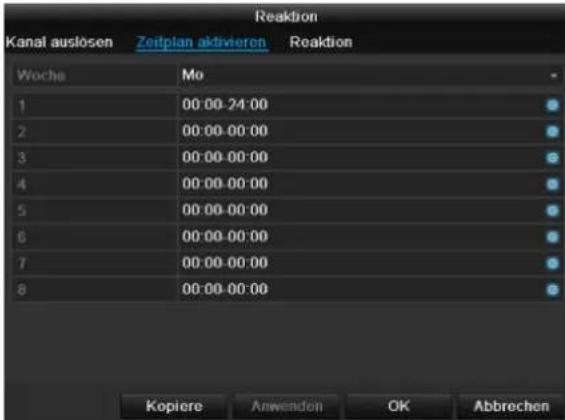

Reaktion Kanal auslosen Zeitplan aktivieren Reaktion Woche Mo 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopiere Anwenden OK Abbrechen

1. Wählen Sie den Tag und geben Sie den Zeitplan ein.

i

Hinweis

Sie können maximal 8 Zeitraster definieren, jeweils von 00:00 – bis 00:00; die Zeiten der einzelnen Raster dürfen sich nicht überlappen.

1. Wählen Sie bei Kopiere ob die Einstellung für alle Tage der Woche und den Urlaubseinstellungen übernommen werden soll.

2. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Reaktion

Wählen Sie den TAB Reaktion.

Hier können Sie Verhaltensweise des Rekorders bei einem Event (z.B. Bewegung erkannt) per Klick in die jeweilige Checkbox konfigurieren.

Reaktion Kanal auslöson Zeitplan aktivieren Reaktion Vollbild Pop-Up Audio Warnung CMS benachrichtigen E-Mail senden Alarmausgang auslösen Anwenden OK Abbrechen

Parameter	Benachrichtigungen
Vollbild Pop-Up	Die Kamera wird in der Li-veansicht als Vollbild darge-stellt
Audio Warnung	Das Gerät gibt wiederholt einen Signalton aus
CMS benachrichtigen	Schickt ein Alarmsignal an einen PC mit der ABUS CMS Software. Die Software muss dazu gestartet und der Rekorder dort im Überwa-chungsmodus sein.
E-Mail senden	es wird eine Email an eine spezifizierte Mail-Adresse gesendet. Siehe S. 29.
Alarmausgang auslösen	Siehe S. 46

- Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Aufzeichnung

Einrichten

Öffnen Sie das Hauptmenü und klicken Sie auf Aufzeichnung:

Zeitplan

Mittels des Zeitplans werden die Aufzeichnungszeiten bzw. „Auslöser“ (Aufzeichnungstyp) für die Kameras eingerichtet.

Hinweis

Da sich die Einstellungen für die TABs Aufzeichnung und Sofortbild nicht unterscheiden, werden diese nur einmal aufgeführt.

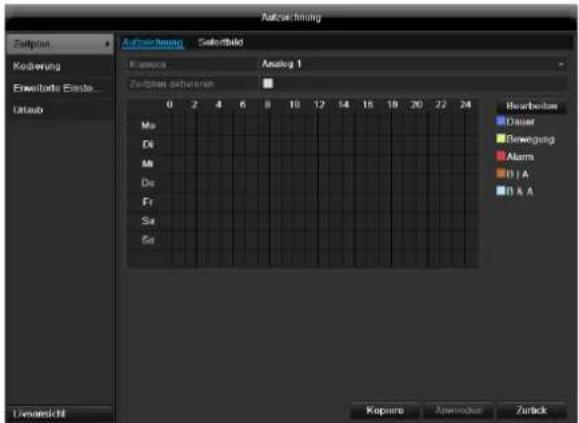

Aufreichung Aufreichung Sacherbild Kodierung Erweitere Elesta... Lateub Zeitplan aktiveren Analog 1 Zeitplan aktiveren 0 2 4 6 8 10 12 14 16 18 20 22 24 Ma Di Mi Do Fr Sa So Bearbeiten Dauer Bewegung Alarm B1 A B K A Unwassicht Kopums Abwindsor Verück

Im OSD sehen Sie von links nach rechts die Stunden des jeweiligen Tages (die von oben nach unten angeordnet sind). Rechts der Anzeige sehen Sie die farbige Legende, d.h. im eingerichteten Zeitplan werden die Aufzeichnungszeiträume farblich der getroffenen „Auslöser“ sprich Aufzeichnungstypen angezeigt.

Farbsymbol	Legende
Blau	Dauer: Zeitraum in Stunden
Gelb	Bewegungserkennung
Grau	Keine Auswahl

• Wählen Sie die Kamera aus und klicken Sie auf die Checkbox Zeitplan aktivieren.
• Klicken Sie auf Bearbeiten, um die Art und Dauer des Zeitplanes zu bestimmen.

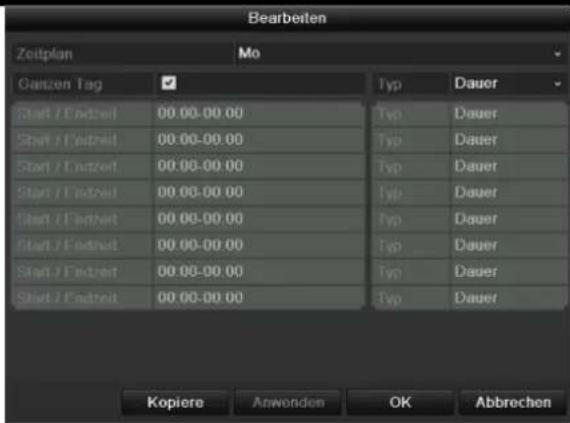

Bearbeiten Zeitplan Mo Ganzen Tag Typ Dauer Start / Endzeit 00.00-00.00 Typ Dauer Start / Endzeit 00.00-00.00 Typ Dauer Start / Endzeit 00.00-00.00 Typ Dauer Start / Endzeit 00.00-00.00 Typ Dauer Start / Endzeit 00.00-00.00 Typ Dauer Start / Endzeit 00.00-01.00 Typ Dauer Start / Endzeit 00.00-01.00 Typ Dauer Start / Endzeit 00.00-01.00 Typ Dauer Kopiere Anwenden OK Abbrechen

1. Definieren Sie im Pulldown-Menü bei „Zeitplan“ den einzustellenden Tag.
2. Aktivieren/deaktivieren Sie „Ganzen Tag“. Ist Gesamter Tag aktiv, können keine definierten Zeiten eingegeben werden, die Einstellung gilt dann für den gesamten Tag.
3. Wenn Sie zeitabhängige Einstellungen treffen wollen, deaktivieren Sie „Ganzen Tag“.
4. Geben Sie im Pulldown-Menü, Typ' die Art der Auf-

Anwendungsbeispiel

Es soll von 11:00 - 07:00 Uhr aufgezeichnet werden. Hierzu müssen 2 Zeitzonen eingerichtet werden:

1. 11:00 - 24:00
2. 00:00 - 07:00

zeichnung an:

• Dauer
- Bewegung

1. Sie können bei zeitabhängiger Einstellung maximal 8 Zeitraster definieren, jeweils von 00:00 – bis 00:00; die Zeiten der einzelnen Raster dürfen sich nicht überlappen.

Hinweis

Mit „Dauer“ definieren Sie Zeitfenster, in denen aufgezeichnet wird.

Der andere „Auslöser“ wie Bewegungserkennung schaltet nur bei Eintreten dieses „Auslöser“ die Aufzeichnung ein.

• Auf Kopiere können Sie diese Einstellung für andere Tage oder die gesamte Woche übernehmen.
• Beenden Sie Ihre Einstellungen im Aufzeichnungsbildschirm mit Anwenden und anschließend OK.

Kodierung

TAB Aufzeichnung

Mittels des Zeitplans werden die Aufzeichnungszeiten bzw. „Auslöser“ (Aufzeichnungstyp) für die Kameras eingerichtet.

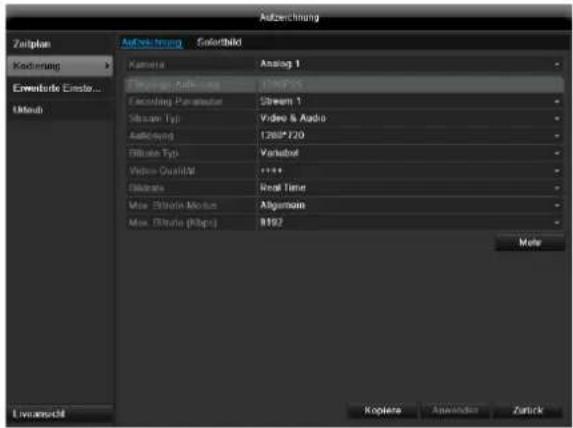

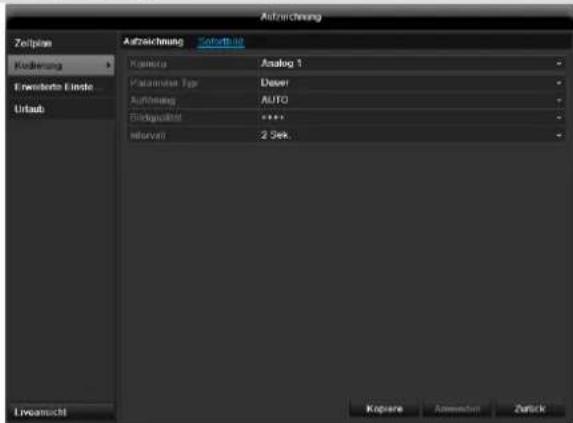

Aufzeichnung Zeilplan Kochierung Erweiterde Einste... Umlaub Aufzeichnung Soferbild Camera Analog 1 Tracking Address 1780*20 Recording Parameter Stream 1 Sibson Typ Video & Audio Audioing 1780*20 Bitrate Typ Variable Video Quality **** Bitrate Real Time Max. Bitrate Mouse Algebraize Max. Bitrate (Bitrate) 8192 More Liveansicht Kopiera Anwenden Zurück

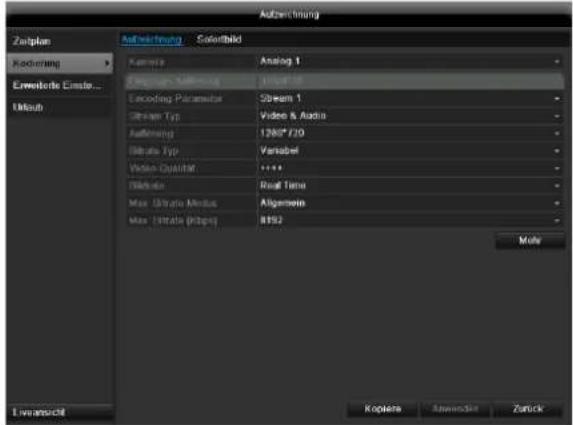

In diesem Untermenü stehen Ihnen folgende Einstellungsmöglichkeiten zur Verfügung:

Kamera	Einzustellende Kamera
Encoding Parameter	Einzustellender Stream
Stream Typ	Vordefinierter Stream Video
Auflösung	CIF / 4CIF / VGA / HD720P / 1080P
Bitrate	Auswahl einer variablen bzw. konstanten Bitrate
Videoqualität	verschiedene Qualitätsstufen +++: mittlere Qualität+++++: hohe Qualität
Bildrate	Einstellungen der Bildrate für den Stream
Max. Bitrate-Modus	Auswahl des Modus für die Einstellungen der Bitrate Benutzerdef. (32 – 8192)
Max. Bitrate (Kbps)	Einstellungen der maximalen Bitrate
Max. Bitrate Bereich empfohlen	Empfohlene Bitrate in Abhängigkeit der eingestellten Auflösung, Bildrate, etc.
Vorlaufzeit	Zeit in Sekunden, die vor einem Alarm aufgezeichnet wird
Nachlaufzeit	Zeit in Sekunden, die nach einem Alarm aufgezeichnet wird
Maximale Tage (Tage)	Einstellung der längsten Aufbewahrungszeit für aufgezeichnete Dateien.

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

TAB Substream

Aufzeichnung Zeitplan Käuferung Erweiternte Einste Urlaub Aufzeichnung Sonstellt Kategorie Analog 1 Platanulat Typ Dauer Aufnahme AUTO Background **** Inforvalt 2 Sek Liveansucht Kopare Anwendung Zurück

Folgende Parameter sind einstellbar:

Kamera	Einzustellende Kamera
Stream Typ	Vordefinierter Stream Video
Auflösung	CIF / 4CIF / VGA / HD720P / 1080P
Bitrate Typ	Auswahl einer variablen bzw. konstanten Bitrate
Video-Qualität	verschiedene Qualitätsstufen +++: mittlere Qualität ++++: hohe Qualität
Bildrate	Einstellungen der Bildrate für den Stream
Max. Bitrate-Modus	Allgemein, Benutzerdef. (32 – 8192)
Max. Bitrate (Kbps)	Anzeige der maximalen Bitrate
Max. Bitrate Bereich empfohlen	3072~5120 (Kbps)

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit Zurück.

Erweiterte Einstellung

Aufzeichnung Zatgien Kredierung Einwerte Erwerb Lufwand Aufzeichnung Einwerten Überachreibungen dSATA Aufzeichnung Liveansatz Aussrück Zurück

Urlaub	Manuelle Namenseingabe des Urlaubs oder des Feiertags
Aktiviert	Aktivieren, bzw. deaktivieren des eingestellten Urlaubs
Modell	Nach Datum / Nach Woche / Nach Monat
Startzeit	Auswahl des Anfangsdatums/Anfangszeit
Endzeit	Auswahl des Enddatums/Endzeit

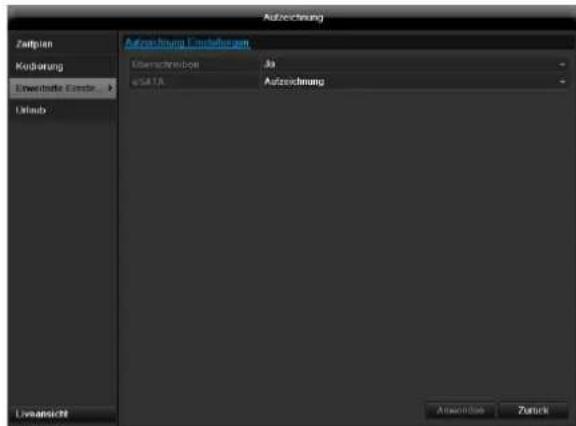

Überschreiben

Legen Sie fest, ob bei voller Festplatte ältere Aufzeichnungen überschrieben werden sollen.

Bestätigen Sie Ihre Einstellungen mit Anwenden und OK.

Urlaub

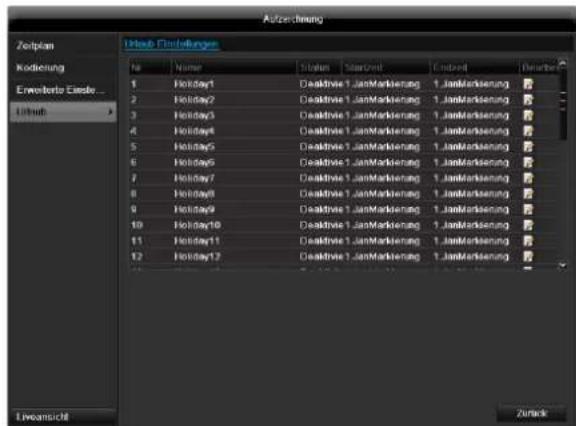

Aufzeichnung Zeitplan Kodienung Erweiterlö Erdebe... Uhrlich Uhrlich Forderungen Name Name Status Start/End End/End Number 1 Holiday1 Deaktive 1.JanMarketing 1.JanMarketing 2 Holiday2 Deaktive 1.JanMarketing 1.JanMarketing 3 Holiday3 Deaktive 1.JanMarketing 1.JanMarketing 4 Holiday4 Deaktive 1.JanMarketing 1.JanMarketing 5 Holiday5 Deaktive 1.JanMarketing 1.JanMarketing 6 Holiday6 Deaktive 1.JanMarketing 1.JanMarketing 7 Holiday7 Deaktive 1.JanMarketing 1.JanMarketing 8 Holiday8 Deaktive 1.JanMarketing 1.JanMarketing 9 Holiday9 Deaktive 1.JanMarketing 1.JanMarketing 10 Holiday10 Deaktive 1.JanMarketing 1.JanMarketing 11 Holiday11 Deaktive 1.JanMarketing 1.JanMarketing 12 Holiday12 Deaktive 1.JanMarketing 1.JanMarketing Ereansicht Zurück

In diesem Untermenü können 32 verschiedene Aufzeichnungseinstellungen für Urlaub oder Feiertage getroffen werden.

Um diese Einstellungen zu treffen klicken Sie auf das „Bearbeiten“-Symbol.

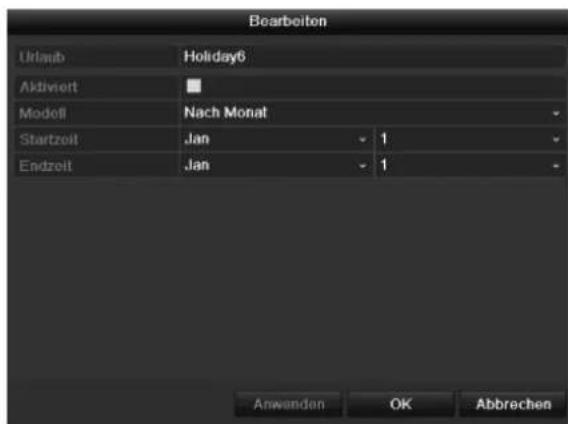

Bearbeiten Urlaub Holiday6 Aktiviert Modell Nach Monat Startzeit .Jan - 1 Endzeit .Jan - 1 Anwenden OK Abbrechen

HDD

Festplatten

i

Hinweis

Das Gerät kann eine 2,5 Zoll SATA-Festplatte verwalten.

Bevor Sie mit dem Gerät Aufzeichnungen durchführen können, muss die eingebaute Festplatte „initialisiert“ werden. Erst dann erkennt das Gerät die Festplatte.

Warnung

Sämtliche Daten einer Festplatte werden beim Initialisieren gelöscht!

Sorgen Sie rechtzeitig für eine Datensicherung.

Festplatte einbauen

1. Trennen Sie das Gerät vom Stromnetz und Öffnen Sie die Abdeckung.
2. Beachten Sie ESD-Vorschriften beim Umgang mit elektronischen Geräten, stellen Sie sicher, dass Sie geerdet sind.
3. Öffnen Sie das Gehäuse nicht in Räumen mit Teppich oder anderen elektrostatisch aufladbaren Belägen.
4. Vermeiden Sie Körperkontakt mit sämtlichen Bauteilen auf der Platine.

Warnung

Sollten Sie zu den Anweisungen Fragen haben oder Ihnen diese nicht helfen, wenden Sie sich bitte vertrauensvoll an Ihren Facherrichter.

1. Bauen Sie die Festplatte ein und stellen Sie die Anschlüsse her.
2. Bringen Sie das Gehäuse wieder an und verbinden Sie das Gerät mit dem Stromnetz.

i

Hinweis

Sollte die installierte Festplatte nicht angezeigt werden, überprüfen Sie die Anschlüsse.

Klicken Sie im Menü auf „HDD“, um Einstellungen bezüglich der Festplattenverwaltung zu treffen.

Parameter der Festplattenverwaltung

HDD Information Enrolleto-Einole... S.M.R.T. HDD Information File Export/Import Status Export/Inspection Type Transfer Special Oral (Best Lock) 1 1.063GB Normal Laser/Schreiber/Icon OKB 1 - - 2 931.548B Normal Laser/Schreiber/Icon OKB 1 - - 7 2,764GB Normal Laser/Schreiber/Icon 1,35200 1 - - Gesamt/Maximal 5,580GB Froder Operator 1,3520B Hexagonal Edit Quick

HDD Information	Beschreibung
Nr	zeigt die interne Anschlussnummer
Kapazität	Festplattenspeicher in GB
Status	zeigt den aktuellen Status der Festplatten:UninitialisiertNormalFehlerhaftSchlafend (=Standby)
Eigenschaften	Nur lesen: SchreibschutzLesen/Schreiben: Lesen und schreiben
Typ	Lokal: GerätefestplatteNFS: NetzwerkfestplatteVermeiden Sie nach Möglichkeit den Einsatz der NFS-Speicherung aufgrund von eventuell auftreten-den Kompatibilitätsproblemen
Verf. Speicher	zeigt ungefähr den für Aufzeichnungen freien Speicherplatz
Löschen	Entfernen der Festplatte

1. Wählen Sie die Festplatte aus, indem Sie die Checkbox aktivieren.
2. Starten Sie den Vorgang, indem Sie auf Init. klicken.
3. Bestätigen Sie die Sicherheitsabfrage mit OK.
4. Der Statusbalken zeigt den Fortschritt der Initialisierung.
5. Nach Beendigung des Vorgangs erscheint die Festplatte.

Festplatteneinstellungen der Kameras

Klicken Sie auf das Untermenü „Erweiterte Einstellungen“.

Modus: Speicher

HDD Aflangeit Lowerlnte Closse S.M.A.R.T. Spacheminder Mode: Candle Camera: Analog 1 Femittel Speicher: 332KB Dematerial Speicher: 1,024MB HDD Kuppafter (FD) 1563 Max Spapierter für Author: 0 Max Spapierter für Closse: 0 Lewansicht Koplane Anwenden Zurück

Kamera	Auswahl des zu bearbeitenden Kamerakanals
Benutzter Speicher Video	Dateigröße einer Aufzeichnungsdatei
HDD Kapazität (GB)	Festplattenspeicher in GB
Max. Kapazität (GB) für Aufzeichnung	Legen Sie die maximale Aufzeichnungsgröße auf der Festplatte pro Kamera fest.

1. Wählen Sie bei Kopiere ob die Einstellung für alle Kamras übernehmen werden soll.
2. Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK. die Festplattengruppe gespeichert werden sollen.
3. Klicken Sie auf Anwenden und bestätigen Sie den Neustart im nächsten Fenster mit OK.

S.M.A.R.T

Algonass Erwartete Ertragungen SMART MART - Ertragungen Bad Sectors Ertragungen Folgsätze tristische Tafte werte veränderung? H03 Sinfiziert Status H04 gegeben Sinfiziert Tip Ratikost SMART Temperature (°C) 37 Laser Intrinsic (TIPS) 57 Sachet Evaluierung Pass Institute Anwendung OK SMART Information Name Status Tips Schweizwert Wert Schweizt... Raw Value 0x1 Raw Rate/Error Rate OK 27 28 150 154 1033 0x2 Spin Up Time OK 32 8 100 100 29 0x3 Stand/Bump Count OK 33 140 200 200 0x4 Reallocated Saster Count OK 26 8 200 200 0x5 Safe Error Rate OK 32 8 99 99 1388 0x6 Power on Haze Count OK 32 8 100 253 0x7 Spin Up Daily Count OK

Klicken Sie auf das Untermenü „S.M.A.R.T“.

In diesem Untermenü haben Sie die Möglichkeit ihre Festplatte auf Fehler zu prüfen.

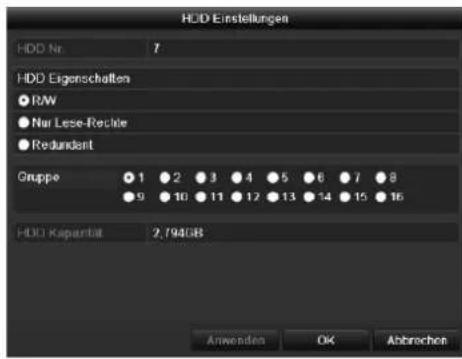

HDD Einstellungen HDD Nr 7 HDD Eigenschaften ● RAW ● Nat Lass-Rechte ● Redundant Gruppe ●1 ●2 ●3 ●4 ●5 ●6 ●7 ●8 ●9 ●10 ●11 ●12 ●13 ●14 ●15 ●16 HDD Repazität 2,794GB Anwenden OK Abbrechen

HDD	Auswahl der zu bearbeitenden Festplatte
Selbsttest-Status	Zeigt den Status des aktuellen Selbsttests an.
Selbsttesttyp	Wählen Sie den Typ für den Selbsttest aus.Kurztest / Expanded Test/Transport Test
S.M.A.R.T	Klicken Sie das Icon an um den Selbsttest zu starten
Temperatur (°C)	Anzeige der Festplattentemperatur
Einschalten (Tage)	Anzeige der Betriebstage der Festplatte
Selbst-Evaluierung	Statusanzeige der Selbstevaluierung
Komplete Auswertung	Statusanzeige der Auswertung

Bestätigen Sie die Einstellungen mit einem Klick auf Anwenden und verlassen Sie das Menü mit OK.

Achtung:

Wenn nur eine Festplatte installiert ist, und diese den Status „Nur lesen“ erhält, kann das Gerät keine Aufzeichnungen durchführen!

Festplattenstatus überprüfen

Sie können den Status jeder Festplatte im Menü Wartung prüfen. In den Log-Daten werden die SMART-Informationen gespeichert (Self-Monitoring, Analysis and Reporting Technology).

• Rufen Sie dazu die Logdatei auf und suchen Sie nach Informationen/S.M.A.R.T. Festplatte. Festplattenalarme einrichten
• Sie können Alarme festlegen, die Sie über Festplattenfehler informieren.
• Rufen Sie dazu Warnung im Menü Einstellungen auf.

Panikaufzeichnung

Aufzeichnung

Drücken Sie die REC-Taste oder gehen Sie im Hauptmenü auf Panikaufzeichnung, um eine manuelle Bild-/Video- Aufzeichnung zu starten.

Klicken Sie auf das Untermenü Aufzeichnung.

HDD Algevres: Erweitera Simbo... 5 M.A.R.T. HDD Information Nr. Kepaclat Status Eigenschaftee Typ Freier Speid Ong Deal Lose 1 1.863GB Normal LasernSchnäben Lokal BKB 1 2 931.546B Normal LasernSchnäben Lokal BKB 1 7 2.7640B Normal LasernSchnäben Lokal 1,2520B 1 Gesund Kapazität 5,589GB Freier Speicher 1,2520B Livansicht Hinzufügen Init Zurück

Analog	Auswahl der Einstellungen für alle KamerasKlicken Sie auf „Off“ bzw. „on“ um die Einstellungen zu ändern.„On grün“Aufzeichnung nach Zeitplan,On gelb:Aufzeichnung durch manuelle BedienungOff rot:Keine Aufzeichnung
Dauer	Klicken Sie das Zeichen um die Daueraufzeichnung für alle Kanäle für den ganzen Tag zu aktivieren.Klicken Sie „Ja“ um die Auswahl zu bestätigen.
Bewegungserkennung	Klicken Sie das Zeichen um die Bewegungserkennung für alle Kanäle für den ganzen Tag zu aktivieren.Klicken Sie „Ja“ um die Auswahl zu bestätigen.

Wiedergabe

Drücken Sie im Hauptmenü auf Einstellungen und anschließend auf Wiedergabe, um Videoaufzeichnungen nach einem Ereignis oder einer Markierung zu suchen oder um Ihre gespeicherten Bilder ansehen.

Dauer

Datum Ensigns Markierung Bid Alle A1 A2 A3 A4 Aufzeichnungsmodus Alle Date1 Typ Alle Startzeit 20.04.2012 00:06:00 Endzeit 20.04.2012 23:58:58 Wiedergabe Sachon Abbrechen

Folgende Einstellungen stehen zur Verfügung:

Alle / A1-A4	Einzustellende Kamera
Aufzeichnungsmodus	Dauer, Bewegungserkennung, Panikaufzeichnung, Alle Aufzeichnungen
Datei Typ	Gesperrt, entsperrt, Alle
Startzeit Endzeit	Geben Sie Datum und Uhrzeit ein

- Klicken Sie auf Suche, um Aufzeichnungen nach den getroffenen Einstellungen zu suchen. Die Ergebnisse werden dargestellt:

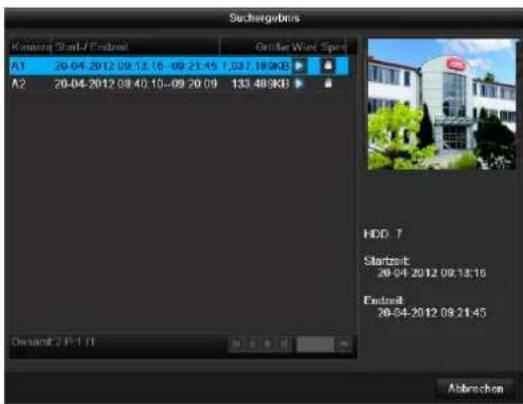

Schergebnis Kreisung Start-Endset Gräfer Wert Spot A1 20-04-2012 09:13:16 -09:21:45 1.037.18KB A2 20-04-2012 08:40 10 -09:20:09 133.48KB HDD 7 Startzeit: 20-04-2012 09:15:16 Endzeit: 20-04-2012 09:21:45 Abbrechen

- Wählen Sie die Aufzeichnung aus, indem Sie die Zeile anklicken und dann auf das Wiedergabe-Symbol.

i

Hinweis

Im Wiedergabemodus können Sie jederzeit zur Ereignissuche zurückkehren, indem sie einen Rechtsklick ausführen und 'Video suchen' auswählen.

i

Hinweis

Das Untermenü „Markierung“ ist fast identisch mit obrig beschriebenem Menü und wird daher nicht

separat aufgeführt.

Im Untermenü 'Markierung' wird nicht nach Aufzeichnungsart sondern nach der Bezeichnung oder einem Schlüsselwort des Namens der Markierungen gesucht.

Ereignis

Klicken Sie auf den Untermenü „Ereignis“.

Dauer Erträge Markering Bild Ertragsstyp Startzeit 20.04.2012 Endzeit 20.04.2012 Alarmingang Alarmangang 00:00:00 23.59.53 Alarmingang Alarmangang Lokat Lokat Lokat Lokat Suchen Abbrachen

Es wird eine Liste mit allen Ereignistypen angezeigt.

Wählen Sie bei „Ereignistyp“, ob nach Aufnahmen bei Bewegung („Bewegungserkennung“) gesucht werden soll.

Wählen Sie per Aktivieren der Checkbox eine oder mehrere Kameras aus.

Klicken Sie auf Suchen.

Wählen Sie auf der erscheinenden Liste eine oder mehrere Ereignisaufzeichnungen aus. Klicken Sie auf Details, um genauere Informationen zu den Aufzeichnungen zu erhalten.

Video Export

Dauer

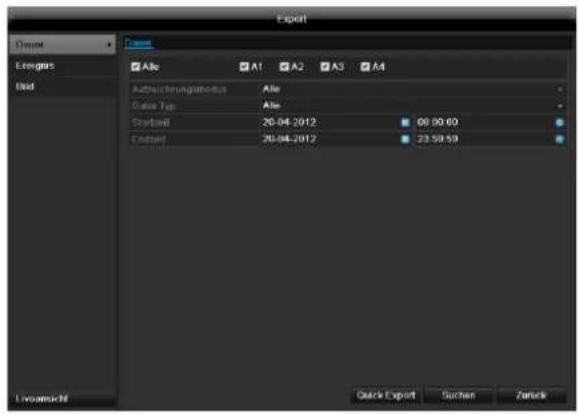

Export Dienje Ersgris End Alle A1 A2 A3 A4 Aufsichtungsmodosus Alle Date Top Alle Startfall 20-04-2012 00:00:00 Endfall 20-04-2012 23:58:59 Quick Export Suchen Zurück Exposchäft

i

Hinweis

Die Export-Funktion sichert wichtige Aufzeichnungen auf verbundene, externe Medien wie z.B.

• USB-Medien
• USB-Festplatte
• DVD-Brenner etc.

- Bei der Auswahl „Quick Export“ werden alle Aufzeichnungen des ausgewählten Zeitraumes exportiert. Hierbei ist zu beachten, dass maximal 24 Stunden exportiert werden können.

1. Geben Sie die Parameter ein.
2. Klicken Sie auf Suchen, um die Suche zu starten, der Ergebnisbildschirm wird dargestellt.

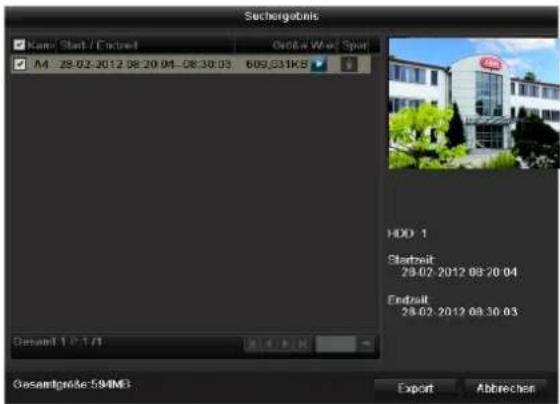

Sachergotnis Kam/Start / Extended Open/Week Spot A4 28-02-2012 08:20:04-08:30:03 609.031KB HDD 1 Starzeit 28.02.2012 08:20:04 Endzeit 28.02.2012 08:30:03 Gesamtgröße:59MMS Export Abbrevien

• Die Dateigröße der einzelnen Aufzeichnung sowie die Gesamtgrößer aller gefundenen Aufzeichnungen werden dargestellt.
• Beim Klicken auf das „Wiedergabe“-Symbol können Sie die jeweilige Aufzeichnung ansehen.
• Zum Sperren oder Entsperren einer Datei klicken Sie auf das „Sperren“-Symbol.
• Klicken Sie auf Export, um zum Export-Bildschirm zu gelangen.

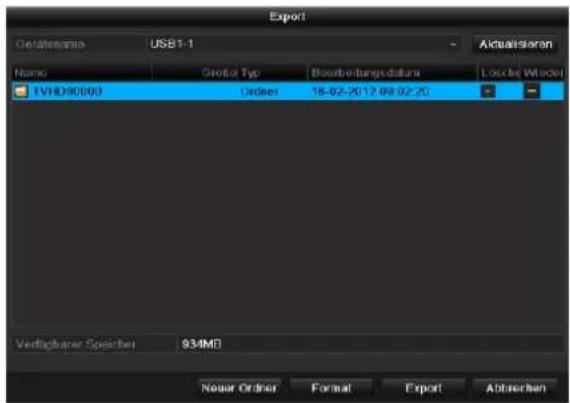

Export Gerätenlage USB1-1 - Aktualisierten Name Größer Typ Besücksübersübers Lösche Wieden TVHD00000 Order 18-02-2012 09:20 Verfügbare Speicher 934MB Neuer Order Format Export Abtrachen

1. Wählen Sie im Pulldown-Menü das verbundene Medium, auf dem die Datensicherung erfolgen soll.
2. Falls das Medium nicht angezeigt wird, klicken Sie auf Aktualisieren.

- Falls das Medium weiterhin nicht angezeigt wird, trennen Sie den Anschluss vom Gerät und verbinden Sie das Medium erneut. Lesen Sie dazu auch die Ausführungen des Herstellers.

1. Klicken Sie auf Start, um den Export zu beginnen. Der Sicherungsfortschritt wird dargestellt.

Export Exportiere0 1/1: Abbrechen

i

Hinweis

Nach erfolgter Sicherung können Sie die Daten auf dem Medium auswählen und mit dem Player (wird bei der Sicherung mit kopiert) wiedergeben. Damit überprüfen Sie, ob der Export einwandfrei funktioniert hat.

Ereignis (Ereignistyp, Bewegung')

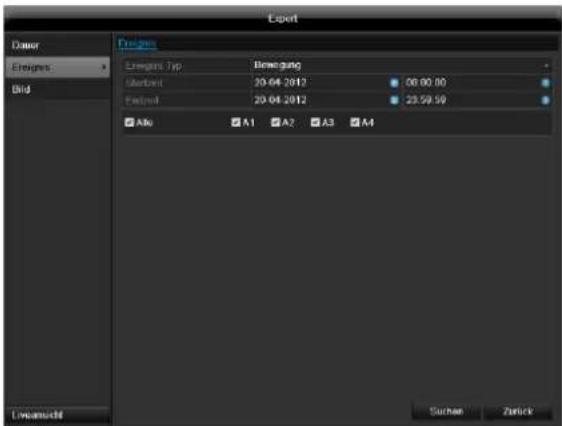

Export Dauer Ensigns: Bid Designs Ensigns Top Bereinigung Gesamt 20.04.2012 08:00:00 Gesamt 20.04.2012 23:59:59 A1 A2 A3 A4 Dreamset Surden Zurück

Definieren Sie den Zeitraum der zu suchenden Aufnahmen mithilfe der Auswahlfelder bei „Startzeit“ und „Endzeit“. Wählen Sie die Kamera mit aktivieren, bzw. deaktivieren der Checkbox aus und klicken Sie auf Suchen.

Bei beiden Ereignistypen erscheint nach Betätigen des Suchen-Buttons folgendes Fenster:

Beweging Qualie Startroll Endroll A3 28-02-2012 08.35.08 28-02-2012 08.35.16 A3 28-02-2012 08.35.55 28-02-2012 08.30.11 Desamt 2 P 1 / 1 Play 30 Sok Post-play 30 Sok Quick Export Details Abtrechen

Wählen Sie die zu exportierenden Dateien mit aktivieren, bzw. deaktivieren der Checkbox aus. Bei „Pre-play“, bzw. „Post-play“ können Sie die Vor-, bzw. Nachalarmzeit einstellen. Damit können Sie die Länge Ihres Exportvideos definieren.

Klicken Sie auf Details, um das ausgewählte Video anzusehen. Für genauere Informationen zu dem Fenster Details siehe DAUER (S. 44).

i

Hinweis

Die „Pre-play“- Aufzeichnungen / Voralarmaufzeichnungen können nur angesehen werden, wenn vor dem Alarm aufgezeichnet wurde.

i

Hinweis

Die Untermenüs „Dauer“ und „Bild“ sind ähnlich und werden deshalb nicht seperat aufgeführt.

Wartung

Hinweis

Das Menü dient zur Gerätewartung und sollte nur von erfahrenen Benutzern bedient werden.

System Working System Info Protocol Sache Import / Export Update Standard Not Detect Configuration Model Schnitt Nr Internal Version Encoding Version TVHD00000 ARES OVR TVHD00000 04201201168888091971349KCVU V1.1.0, Build 120299 V1.0, Build 111209 Liveansicht Zurück

Menü	Einstellung	S.
System Info	Geräteinformationen (Serien-nummer, Firmwarestatus etc.)	46
Protokoll Suche	In der Protokoll Suche (=Logdatei) kann nach bestimmten Kriterien z.B. Alarm, Ausnahme, Bedienung oder Information nach Aufzeichnungen oder Informationen (S.M.A.R.T.-Festplattenstatus) gesucht werden.	46
Import/Export	Einstellungen exportieren, importieren	47
Update	Firmware-Update durchführen	47
Standard	System-Reset	48
Netzwerk	Anzeige der Übertragungs- und Empfangsrate des Rekorders	48

System Info

Waltang System info Product Code Export / Export Hydro Standard Networks C:\Users\Waltang\Software\Reconver\Network\Network\HDD Configuration TVW85004 ADUS LVM M2x10 TVW85004 Command 66 043935001AAWR42907541WCYJ Continuous Services V0.2.10, Guide 831015 Unloading Services V0.0, Guide 176738 Uninstall

Hinweis

Im Informationsmenü werden die technischen Daten des Gerätes sowie Informationen zu den verschiedenen Einstellungen der Kameras, Aufzeichnung etc. dargestellt.

Dies ist z.B. hilfreich bei Support-Anfragen.

Protokoll Suche

System Wertrag System Info Probiotic Surface Import / Export Update Standard Net Detect Started 20-04-2012 00:00:00 Endset 20-04-2012 23:50:59 Filter 1 Alle Filter 2 Alle N Filter 1 Zolt Filter 2 Paewebel Werte Detail 1 Information 20-04-2012 00:00:01 Ende Aufnahme N/A 2 Information 20-04-2012 00:00:01 Starte Aufnahme N/A 3 Information 20-04-2012 00:00:02 Ende Aufnahme N/A 4 Information 20-04-2012 00:00:02 Starte Aufnahme N/A 5 Information 20-04-2012 00:00:02 Ende Aufnahme N/A 6 Information 20-04-2012 00:00:02 Starte Aufnahme N/A 7 Information 20-04-2012 00:00:02 Ende Aufnahme N/A 8 Information 20-04-2012 00:00:02 Starte Aufnahme N/A 9 Information 20-04-2012 00:26:10 HDD S.M.A.R.T. N/A 10 Information 20-04-2012 00:26:10 HDD S.M.A.R.T. N/A 11 Information 20-04-2012 01:26:12 HDD S.M.A.R.T. N/A 12 Information 20-04-2012 01:26:12 HDD S.M.A.R.T. N/A 13 Information 20-04-2012 02:26:12 HDD S.M.A.R.T. N/A Gesamt 35 P T F Export Guchen Tuteck Liveansicht

Hinweis

Die Suche nach „Ereignissen“ kann nach folgenden Haupttypen/Ereignissen/Parametern erfolgen:

• Alle
• Alarm
• Warnung
  • Vorgang
  • Information

Filter1	Filter2
Alle	-
Alarm	AlleBewegungserkennung starten/beendenSabotageüberwachung starten/beenden
Warnung	AlleVideosignalverlustIllegales AnmeldenHDD vollHDD FehlerIP KonfliktNetzwerk getrenntAusnahme AufzeichnungVideo Ein-/ausgangsignal ungleichAufzeichnungspuffer
Vorgang	AllePower OnLokal: Nicht geplantes HerunterfahrenLokal: Herunterfahren, Neustart, Anmelden, AbmeldenLokal: Einstellungen ändernLokal: UpdateLokal: Aufzeichnung starten
Information	AlleHDD InformationHDD S.M.A.R.T.Starte AufnahmeBeende AufnahmeAbgelaufene Aufzeichnung löschen

1. Wählen Sie das Ereignis nachdem Sie im Log suchen möchten ein und wählen Sie einen Unterparameter.
2. Geben Sie Datum und Uhrzeit bei Startzeit und Endzeit ein, klicken Sie auf Suche.
3. Das Ergebnis wird dargestellt:

System Wertung System Info Protokelt Sache Import / Export Update Standard Net Detect Protokelt Sache Standard 20-04-2012 00:00:00 Endset 20-04-2012 23:59:59 Filter 1 All Filter 2 All Filter 1 Zell Filter 2 Parameter Modder Details 1 Information 20-04-2012 00:00:01 Bende Aufnahme N/A 2 Information 20-04-2012 00:00:01 Stärte Aufnahme N/A 3 Information 20-04-2012 00:00:02 Bende Aufnahme N/A 4 Information 20-04-2012 00:00:02 Stärte Aufnahme N/A 5 Information 20-04-2012 00:00:02 Bende Aufnahme N/A 6 Information 20-04-2012 00:00:02 Stärte Aufnahme N/A 7 Information 20-04-2012 00:00:02 Bende Aufnahme N/A 8 Information 20-04-2012 00:00:02 Stärte Aufnahme N/A 9 Information 20-04-2012 00:26:10 HDD S.M.A.R.T. N/A 10 Information 20-04-2012 00:26:10 HDD S.M.A.R.T. N/A 11 Information 20-04-2012 01:26:12 HDD S.M.A.R.T. N/A 12 Information 20-04-2012 01:26:12 HDD S.M.A.R.T. N/A 13 Information 20-04-2012 02:26:12 HDD S.M.A.R.T. N/A Export Suchen Zurack

- Das Wechseln der Seiten erfolgt durch die Navigationsleiste:

i

Hinweis

Zum vorwärts-, bzw. rückwärtsblättern drücken Sie (3), bzw. (2). Zum Springen zu der ersten, bzw. letzten Seite drücken Sie (4), bzw. (1). Um zu einer bestimmten Seitenanzahl zu gelangen geben Sie diese in das Feld bei (5) ein und bestätigen Sie diese mit Klick auf (6).

- Klicken Sie auf das „Detail“-Symbol, um genauere Informationen zu erhalten.

• Klicken Sie auf das „Wiedergabe“-Symbol, um ggf. die Aufzeichnung zu dem Ereignis zu starten.
• Klicken Sie auf Export, um die Logdatei auf ein USB-Medium zu sichern.

Import / Export

System Warning Import/Export Keasing Data System Info Protokoff Suche Import / Export Updates Standard Not Defect TJND30005 Order 16.02-2012 08:32:30 Visit Specific 934MS New Order Import Export Zuteck

i

Hinweis

Die Konfigurationsdaten beinhalten sämtliche Einstellungen des Gerätes, die Sie nach der Inbetriebnahme durchgeführt haben. Diese Daten können auf ein USB-Medium gespeichert werden. Damit können Sie z.B. ein weiteres Gerät identisch konfigurieren.

Update

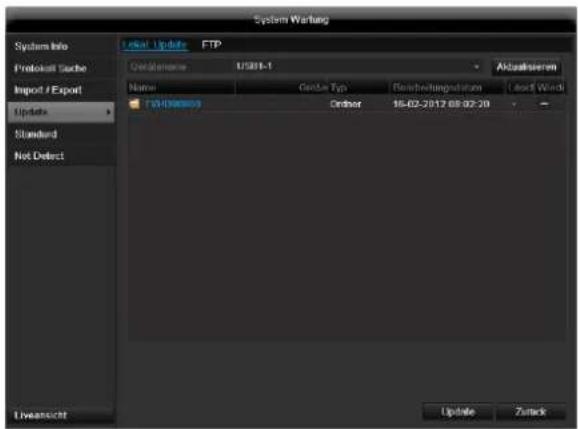

System Wartung System Info Protocol Sache Import / Export Updates Standard Not Detect Local Update FTP Geobareme U5001-1 Aktualserum Name GeoLo Typ Gesellschaftsstatus Last Word FTP (system) Endor 16-02-2012 08:02:20 Update Zuteck Liveansort

i

Hinweis

Ein Geräte-Update kann von einem USB-Medium oder über das Netzwerk erfolgen.

• Kopieren Sie die Update-Datei mit der Endung *.mav auf einen USB-Stick in das Hauptverzeichnis.
• Verbinden Sie den USB-Stick mit einem der USB-Anschlüsse am Gerät.

Wartung

1. Wählen Sie den USB-Anschluss aus, klicken Sie ggf. auf Aktualisieren.
2. Wählen Sie die Update-Datei aus, klicken Sie auf Update.
3. Warten Sie, bis das Gerät einen Neustart durchführt.
4. Prüfen Sie ggf. den Firmware-Stand im Menü Wartung unter Information.System Reset durchführen

i

Hinweis

• Der Update über FTP funktioniert
- wie oben beschrieben: der PC muss sich im selben lokalen Netzwerk befinden!
- Richten Sie einen PC als FTP-Server ein.
- Geben Sie die IP-Adresse des FTP-Servers ein.

System Reset durchführen

System Wertung System Info Protokoll Sache Import / Export Update Standard Net Detect Standard Das System wird noch der wiedeterrufstaltung der Standardenstleistungen des stationen. werte? Liveansicht OK Zurück

i

Hinweis

Bei diesem Vorgang wird das Gerät auf die Werks-einstellungen zurückgesetzt (Reset).

Warnung

Sämtliche Einstellungen, die Sie seit der Inbetriebnahme durchgeführt haben (Kameras, Aufzeichnungseinstellungen, PTZ, Alarme etc.) werden dabei gelöscht!

Vermeiden Sie Verluste, indem Sie vorher die Einstellungen sichern. Nach Durchführung des Reset können Sie diese wieder einlesen.

Netzwerk

Wertung Systems info Protokoll Sutro Import / Export Update Standard Net Detect Vanzeln Netzwerkverkennung Stattstück von Netzwerk Resources Name Verbindungen Typ MAC Address MTUEN HK Typ Vorkot LWungszeit Zurück

i

Hinweis

Hier werden Informationen bezüglich des Netzwerkverkehrs und zu den Netzwerkschnittstellen angezeigt.

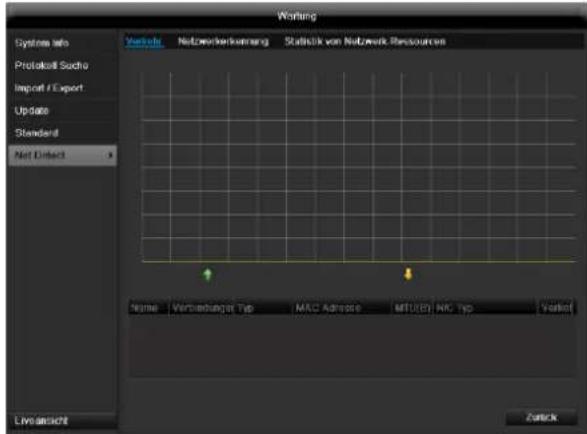

TAB Netzwerkauslastung

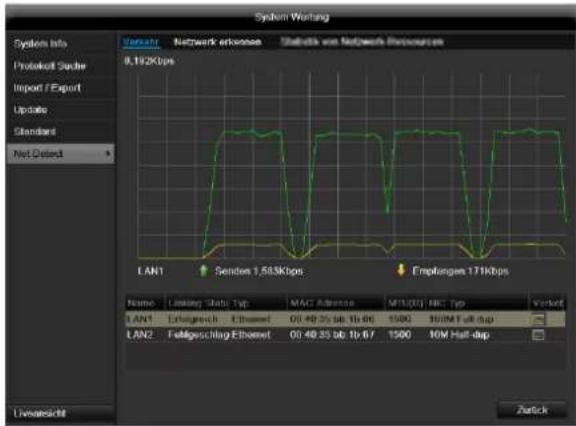

System Wertang Vansatz Netwerk erklusive Stadets von Network Resources 0,162Kbps LAN1 Sendien 1,583Kbps Empfangen 171Kbps LAN1 Erlaufgrecht Ethernet 00:40:35 bb.1b:66 1500 10M Full-dup LAN2 Fällgeschlag Ethernet 00:40:35 bb.1b:67 1500 10M Half-dup Lineauschnitt Zurück

Die Menge der empfangenen und gesendeten Daten werden grafisch dargestellt. Im Feld unterhalb der Grafik werden je nach Netzwerkeinstellungen der Status und Informationen zu einem, bzw. zwei Netzwerk-Anschlüssen angezeigt.

TAB Netzwerkerkennung

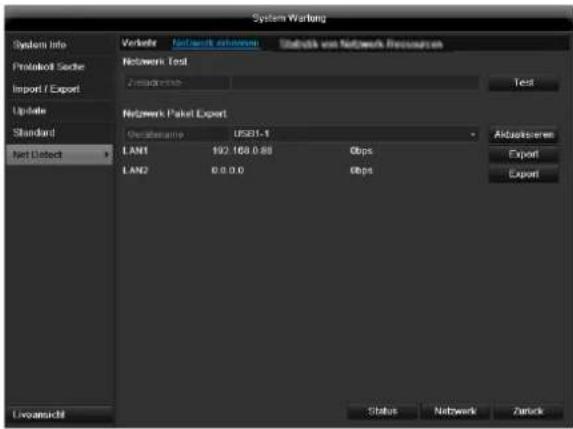

System Wartung System Info Protokolt Sache Import / Export Update Standard Net Dacet Verbraer Netwerk eranzen. Status von Network Resources Netwerk Test Zuspackets Test Netwerk Packet Export Descalserme USB1-1 LAN1 192.168.0.88 0bps LAN2 0.0.0.0 0bps Adapacereen Export Export Liveansicht Status Network Zurück

Bei „Netzwerk Test“ können Sie die Verbindung zu einem anderen Gerät, wie zum Beispiel einem Computer, überprüfen („anpingen‘). Geben Sie die Netzwerk-Adresse des zu überprüfenden Gerätes (z.B. 192.168.0.25) ein und drücken Sie auf Test.

Ergebnis Durchschnittliche Verspätung: 2 ms Paket Verlust Rate 0% OK

Informationen zu zwei Parametern erscheinen:

Parameter	Einstellung
Durchschnittliche Verspätung	Die Zeit, die das angepingte Gerät zum Antworten benötigt
Paket Verlust Rate:	Zeigt in Prozent an, wie viel Prozent der Pakete nicht übertragen wurden

i

Hinweis

Bei einer hohen Paket Verlust Rate empfiehlt es sich den „Netzwerk Test“ zu wiederholen.

i

Hinweis

Sollte weiterhin eine hohe Paket Verlust Rate auftreten sollten Sie ihr Netzwerk auf nicht ordnungsgemäße Verkabelung oder Schäden in der Leitung überprüfen.

Je höher die Paket Verlust Rate ist, desto schlechter ist die Verbindung zwischen dem angepingten Gerät und dem Rekorder.

Bei „Netzwerk Paket Export“ können Sie die Einstellungen der einzelnen Anschlüsse, bzw. -je nach Einstellung des Anschlusses, exportieren.

1. Wählen Sie bei „Gerätename“ ein Speichermedium aus, auf welches die Einstellungen gespeichert werden sollen.
2. Klicken Sie auf Export.

Nach Ablauf der Fortschrittsanzeige erscheint bei erfolgreicher Initialisierung ein Hinweisfenster. Schließen Sie dieses mit OK.

• Klicken Sie auf Status, um den Status der LAN-Anschlüsse (verbunden/nicht verbunden) anzeigen zu lassen.
• Klicken Sie auf Netzwerk, um Ihre Netzwerkeinstellungen zu ändern (siehe S.43).

TAB Statistik von Netzwerkressourcen

Wertung System info Protokell Sutra Import / Export Update Standard Net Detect Verkehr Netwerkankennung Statistik von Network Stressorsen Typ Remote Liversucht 0fps Remote Wiedergabe 0fps Not Receive Idle 0fps Not Send Idle 0fps Aktasiorenum Liveansicht Zurück

In diesem TAB wird die benutzte Bandbreite des Gerätes angezeigt.

Mit Klick auf Aktualisieren können Sie die Daten erneuern.

Herunterfahren

Herunterfahren Logout Herunterfahr en Neustart Abbrechen

i

Hinweis

• Wählen Sie Logout, um das Bedienmenü zu sperren.
• Wählen Sie Herunterfahren, um das Gerät auszuschalten.
• Wählen Sie Neustart, um einen Bootvorgang (Ausschalten, Wiedereinschalten) durchzuführen.

Anzeige

Hinweis

Siehe Beschreibung S. 15-20.

Einstellungen: Aufzeichnung

Hinweis

Siehe Beschreibung S. 37.

Einstellungen: Netzwerk

Hinweis

Siehe Beschreibung S. 26.

Einstellungen: Alarm

Hinweis

Siehe Beschreibung S. 48.

Störungsbehebung

Bevor Sie den Service anrufen, lesen Sie die folgenden Hinweise, um die mögliche Ursache einer Störung zu ermitteln.

Störung	Ursache	Lösung
Kein Strom	Netzkabel ist nicht angeschlossen	Netzkabel fest an der Steckdose anschließen
	Netzschalter auf OFF	Netzschalter auf ON stellen
	Steckdose führt keinen Strom	Ggf. anderes Gerät an der Steckdose verwenden
Kein Bild	Der Bildschirm ist nicht für den Empfang eingestellt	Korreken Video-Eingangsmodus einstellen, bis vom Rekorder ein Bild erscheint
	Videokabel ist nicht fest angeschlossen	Videokabel fest anschließen
	Angeschlossener Monitor ist ausgeschaltet	Monitor einschalten
Kein Ton	Audiokabel sind nicht fest angeschlossen	Audiokabel fest anschließen
	Über Audiokabel angeschlossene Geräte sind nicht eingeschaltet.	Über das Audiokabel angeschlossene Geräte sind nicht eingeschaltet
	Audio-Anschlusskabel ist beschädigt	Kabel austauschen
Festplatte funktioniert nicht	Verbindungskabel sind nicht fest angeschlossen	Kabel fest anschließen
	Festplatte defekt oder nicht systemkonform	Festplatte gegen empfohlene Festplatte austauschen.
USB-Anschluss funktioniert nicht	Gerät wird nicht unterstützt	Korreken USB-Medium anschließen, USB2.0
	USB-Hub wurde verwendet	USB-Medium direkt anschließen
Netzwerkzugriff nicht möglich	Netzwerkkabel-Anschluss lose	Netzwerkkabel einstecken.
	Netzwerkeinstellungen (DHCP, IP-Adresse etc.) fehlerhaft	Netzwerk-Konfiguration prüfen und ggf. korrigieren, siehe S. 41
Aufnahme ist nicht möglich	Keine HDD bzw. HDD nicht initialisiert	Festplatte einbauen und initialisieren
Plötzliches Ausschalten	Die Temperatur im Inneren des Gerätes ist zu hoch	Reinigen Sie das Gerät bzw. entfernen Sie jegliche die Belüftung behindernen Gegenstände

Gerät reinigen und Pflege

Hinweis

• Ihr Gerät ist wartungsfrei.
• Schützen Sie das Gerät vor Staub, Schmutz und Feuchtigkeit.

Technische Daten

Technische Änderungen und Irrtümer vorbehalten.

ABUS Digitalrekorder	TVHD80100	TVHD80110
Videokomprimierung	H.264
Kameraeingänge	4	8
Monitorausgänge	Monitor: 1 x VGA, 1 x HDMI
Betriebsmodus	Triplex
Auflösung (Liveansicht)	VGA:1080P: 1920*1080/60Hz, 1280*1024/60Hz,720P: 1280*720/60Hz, 1024*768/60HzHDMI:1080P: 1920*1080/60Hz, 1280*1024/60Hz,720P: 1280*720/60Hz, 1024*768/60Hz
Auflösung @ Bildrate pro Kamera (Aufnahme)	352 x 288 @ 25 fps, 704 x 576 @ 25 fps, 1280 x 720 @ 25 fps, 1920 x 1080 @ 25 fps
Gesamtbildrate	100 fps	200 fps
Kompressionsstufen	6
Nachalarmspeicher	0–30 sec. / 5–900 sec.
Speichermedium	2 x 3,5" SATA HDD
Datensicherung	2 x USB 2.0
Ansichten	1 / 2 / 4 / 6 / 8 / 9
Aufnahmemodi	Manuell, Zeitplan, Bewegungserkennung, Alarm, Bewegungserkennung und Alarm,Bewegungserkennung oder Alarm
Suchmodi	Nach Ereignis, Datum & Zeit, S.M.A.R.T
Benutzerstufen	2 (max. 31 Benutzer)
Netzwerkanschluss	1 x RJ45 10/100 / 1000 Mbps
Gleichzeitiger Netzwerkzugriff	128 Kameraverbindungen
Netzwerkfunktionen	Liveansicht, Wiedergabe, Datenexport
DDNS	√
NTP	√
Alarmierung	Akustisches Warnsignal, OSD Signal, E-Mail, CMS
Steuerung	USB Maus
OSD Sprachen	Deutsch, Englisch, Französisch, Niederländisch, Dänisch,Polnisch, Spanisch, Russisch
Spannungsversorgung	12 VDC, 3,3 A, 50~60 Hz	12 VDC, 5,0 A, 50~60 Hz
Leistungsaufnahme	<20W (ohne Festplatte)
Betriebstemperatur	-10°C ~ + 55°C
Abmessungen (BxHxT)	440 x 45 x 275 mm
Gewicht	≤ 4,0 Kg ohne Festplatte
Zertifizierungen	CE

HDD-Speicherkapazität

Der benötigte Speicherplatz für Aufzeichnung und Überwachung hängt neben der physikalischen Speicherkapazität der verwendeten Festplatte von der eingestellten Auflösung sowie der Bitrate der Aufzeichnung ab.

Auf der mitgelieferten CD finden Sie einen Kalkulator um den benötigten Speicherplatz auf einer Festplatte zu berechnen. Desweiteren finden Sie diese Softwaren auch auf unsere Homepage zum Download.

Übersicht Anschlusskombinationen

Entnehmen Sie aus der Tabelle unterhalb, welche Kombinationen möglich sind. Ein Haken steht für möglich, ein Kreuz steht für nicht kompatibel zueinander.

HDMI+VGA	HDMIonly	VGAonly
√	√	√

Entsorgen

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie

Im Interesse des Umweltschutzes darf das Gerät am Ende seiner Lebensdauer nicht mit dem Hausmüll entfernt werden. Die Entsorgung kann über entsprechende Sammelstellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien.

Entsorgen Sie das Gerät gemäß der Elektro- und Elektronik Altgeräte EG-Richtlinie 2002/96/EC - WEEE (Waste Electrical and Electronic Equipment). Bei Rückfragen wenden Sie sich an die für die Entsorgung zuständige kommunale Behörde. Rücknahmestellen für Ihre Altgeräte erhalten Sie z. B. bei der örtlichen Gemeinde- bzw. Stadtverwaltung, den örtlichen Müllentsorgungsunternehmen oder bei Ihrem Händler.

Hinweis auf RoHS EG-Richtlinie

Das Gerät entspricht der RoHS Richtlinie.

Die Einhaltung der RoHS-Richtlinie bedeutet, dass das Produkt oder Bauteil keine der folgenden Substanzen in höheren Konzentrationen als den folgenden Höchstkonzentrationen in homogenen Materialien enthält, es sei denn, die Substanz ist Teil einer Anwendung, die von der RoHS-Richtlinie ausgenommen ist:

a) 0,1 % Blei (nach Gewicht),
b) Quecksilber,
c) sechswertiges Chrom,
d) polybromiertes Biphenyl (PBB) und polybromierte Diphenylether
e) 0,01 % Kadmium (nach Gewicht)

Glossar

Verwendete Fachbegriffe

16:9

Am Kinoformat orientiertes Seitenverhältnis von Breitbild-Displays.

BILDDIAGONALE

Größenangabe bei Displays: Abstand der linken unteren Ecke zur rechten oberen Ecke – in Zoll oder Zentimeter. Browser

Programm zum Betrachten von Webseiten im World-Wide-Web.

CIF

,Common Intermediate Format'.

Ursprünglich zur Umrechnung von PAL zu NTSC Standard gedacht. CIF entspricht einer Video-Auflösung von 352 x 288 Pixel, 2 CIF 704 x 288 Pixel, 4 CIF 704 x 576 Pixel.

DDNS

,Dynamischer Domain-Name-System-Eintrag'

Netzwerk-Dienst, der die IP-Adressen seiner Clienten in einer Datenbank bereithält und aktualisiert.

DHCP

,Dynamic Host Configuration Protocol'

Netzwerkprotokoll, das die automatische Einbindung von Geräten (Clients) in bestehende Netzwerke ermöglicht. Dabei vergeben DHCP-Server (wie z.B. Internet-Router) die IP-Adresse, die Netzmaske, das Gateway, den DNS-Server und ggf. WINS-Server automatisch. Client-seitig muss dazu lediglich der automatische Bezug der IP-Adresse aktiviert sein.

Domain

Domäne (Namensraum), die der Identifikation von Internetseiten dient (z.B. www.abus-sc.de).

Dual Stream

Dual Stream bezeichnet ein Video-

Übertragungsverfahren. Es erfolgt eine hoch aufgelösten Aufzeichnung sowie ein niedriger aufgelöste Übertragung z.B. über das Netzwerk.

DVR

Digitaler Video Recorder; Ein Gerät zur Aufzeichnung unterschiedlicher Video- und Audioquellen (analog, digital). Die Daten werden zur Aufzeichnung komprimiert und z.B. auf Festplatten gespeichert.

FBAS/CVBS

„Farb-, Bild-, Austast- und Synchron-Signal“. Die einfachste Variante von Videosignalen, auch „Composite-Signal“ genannt. Die Bildqualität ist vergleichsweise gering.

H.264

(MPEG-4 AVC); Standard zur hocheffizienten Kompression von Videosignalen. Verwendet u.a. bei Blu-ray-Discs oder Video-Konferenzsystemen.

HDD

,Hard Disk Drive'; Festplatte (Magnetplattenspeicher) Digitaler Datenspeicher bei Computern oder NVRs.

GIGABYTE

Einheit für die Speicherkapazität bei Speichermedien (HDD, USB, SD/MMC-Karten).

HDVR

Hybrid-DVR; DVR zur Aufzeichnung analoger Kameras und Netzwerkkameras.

http

,Hypertext Transfer Protokoll';

Ein Verfahren zur Datenübertragung über Netzwerke. Hauptsächlich verwendet bei der Darstellung von Webseiten in einem Browser.

INTERLACED

Zeilensprung-Verfahren.

IP-Adresse

Eine Adresse im Computernetz, basierend auf dem Internetprotokoll (IP), diese ermöglicht, unterschiedliche Geräte im Netz adressierbar zu machen und damit dediziert zu erreichen.

JPEG

Verlustarmes Kompressionsverfahren für Fotos. Die meisten Digitalkameras speichern ihre Fotos im JPEG-Format.

MPEG

Kurzform für Moving Picture Experts Group. Dabei handelt es sich um einen internationalen Standard für die Kompression von bewegten Bildern. Auf einigen DVDs sind die digitalen Audiosignale in diesem Format komprimiert und aufgenommen.

NTP

Verfahren zur Zeitsynchronisierung über Netzwerke. Auch SNTP (Simple Network Time Protokoll), das eine vereinfachte Form darstellt.

NTSC

Farbfernseh-Standard in USA. Das Verfahren unterscheidet sich in einigen Details vom europäischen PAL-System: Ein NTSC-Vollbild besteht aus 480 sichtbaren und insgesamt 525 Zeilen. Pro Sekunde werden 60 Halbbilder angezeigt. Im Vergleich zu PAL ist das System anfälliger gegen Farbstörungen.

PAL

„Phase Alternating Line“; Europäisches Farb-TV-System. Es verwendet 576 sichtbare Bildzeilen, mit den für Verwaltungs-Signale genutzten Zeilen besteht ein Vollbild aus 625 Zeilen. Pro Sekunde werden 50 Halbbilder gezeigt. Die Phasenlage des Farbsignals wechselt dabei von Bildzeile zu Bildzeile.

PANEL

Fachbegriff für das Innenleben eines Flach-Displays (man spricht von LCD- oder Plasma-Panels).

PC

Ein „Personal Computer“ kann als Fernabfrage-Platz entweder mit der mitgelieferten Software oder per Browser verwendet werden.

Pixel

„Picture Element“. Bildpunkt, Bildelement, bezeichnet die kleinste Einheit einer digitalen Bildübertragung bzw. - darstellung.

PIP

„Picture in Picture“. Abkürzung für die „Bild-in-Bild“-Funktion, bei der auf dem Bildschirm gleichzeitig zwei Signalquellen zu sehen sind. Die zweite Signalquelle wird dabei der ersten überlagert.

PPPoE

,PPP over Ethernet' (Point-toPoint-Protokoll)

Netzwerkübertragungsverfahren zum Verbindungsaufbau über Wählleitungen, das z.B. bei ADSL-Anschlüssen verwendet wird.

PROGRESSIVE

Zeilenweise Abtastung beziehungsweise Bilddarstellung, im Gegensatz zu Zeilensprung beziehungsweise „Interlaced“.

RTSP

,Real-Time Streaming Protocol'

Netzwerkprotokoll zur Steuerung der kontinuierlichen Übertragung von Streams oder Software über IP-basierte Netze.

SNMP

,Simple Network Management Protocol'

Netzwerkprotokoll, welches die Kommunikation zwischen den überwachten Geräten und der Überwachungsstation regelt. Mit einer zuständigen Software kann somit der Gerätestatus überwacht werden.

USB

Serielle Busverbindung zum Anschluss z.B. von Speichermedien im laufenden Betrieb. Maximal nutzbare Datenrate bei USB 2.0: ca. 320 Mbit/s (ca. 40 MB/s).

VGA

„Video Graphics Array“. Im PC-Bereich übliche Schnittstelle für analoge Videosignale – im Wesentlichen handelt es sich dabei um RGB-Signale.

ZOLL (inch)

Maß der Bildschirmdiagonalen. Ein Zoll entspricht 2,54 Zentimeter. Die wichtigsten typischen Größen von 16:9-Displays: 26 Zoll (66 cm), 32 Zoll (81 cm), 37 Zoll (94 cm), 42 Zoll (106 cm), 50 Zoll (127 cm), 65 Zoll (165 cm).

Über das interne Festplattenlaufwerk

Das interne Festplattenlaufwerk (HDD) ist sehr empfindlich. Bedienen Sie das Gerät nach den folgenden Anleitungen, um Festplattenfehler zu vermeiden. Wichtige Aufnahmen sollten auf externe Medien gesichert werden, um unerwartete Datenverluste zu vermeiden.

i

Hinweis

• Gerät während des Betriebs nicht bewegen.
• Feuchtigkeit im Innern des Geräts kann kondensieren und Fehlfunktionen des Festplattenlaufwerks verursachen.
• Bei eingeschaltetem Gerät niemals den Netzstecker ziehen oder die Stromzufuhr über den Sicherungsschalter unterbrechen.
• Gerät nicht unmittelbar nach dem Ausschalten bewegen. Um das Gerät zu bewegen, führen Sie die folgenden Schritte durch:
• Warten Sie nach der Meldung OFF (Geräte-display) mindestens zwei Minuten.
• Ziehen Sie den Netzstecker.
• Setzen Sie das Gerät um.
• Bei einem Stromausfall während des Betriebs des Geräts könnten Daten auf der Festplatte verloren gehen. Verwenden Sie eine USV!
• Die Festplatte ist sehr empfindlich. Eine unsachgemäße Bedienung oder eine ungeeignete Umgebung könnte die Festplatte nach einer Betriebsdauer von einigen Jahren beschädigen. Anzeichen dafür sind unerwartetes Anhalten der Wiedergabe sowie sichtbare Mosaik-Effekte im Bild. Für einen Defekt der Festplatte gibt es unter Umständen keinerlei Vorzeichen.
• Bei einem Defekt ist keine Wiedergabe von Aufnahmen möglich. In diesem Fall muss die Festplatte ausgetauscht werden.

ABUS 4/8 Kanal HD-SDI Digitalrekorder

TVHD80100 / TVHD80110

Hersteller

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Aufzeichnung Zahlplan Kochung Enerthörte Energie Umlaub Aufzeichnung Sachwertfeld Framen Analog 1 Gesamt Ankquisition 1200*25 Cereeding Paradoxer Stream 1 Diameter Typ Video & Audio Audiang 1280*720 Diameter Typ Variabel Video Control ... Diameter Real Time Max Diameter Modulus Algemein Max Diameter (46bps) 9192 Mehr Kopiero Anwenden Zarick

Aufzeichnung Zeilplan Kredierung Encollato Eilekta Urlaub Aufzeichnung Severfüsse Camera Analog 1 Parameter Type Dauer Außerung AUTO Übrigezahl - Interval 2 Siek Liveansicht Kopare Advanced Zurück

The following parameters can be set:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

Evenement (gebeurtenistype „Beweging“) 163

Onderhoud....164

Technische gegevens....170

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Automatisch schakelen:

Einstellungen Allgemeine Allgemeine PPPOE DONG NTP Email FTP GMP Weitere Einstellungen Netzwerk DBM® erfliyssen USB® Version V2 USB® (us) 161 USB Labelmer polite USB Certificate pre-stee Top Adhyser Top Unit 182 Lewinnicht Anwasser Zurück

Kamera Verwaltung OISD OISD- Kapitalpost Bid PTZ Bewegung Privatzone Saholagsüberwe Videoverlust Analog 1 NAIiso 20mm x 0.1 Name: mm Datum: mm Wachen: mm Dakken: mm MM DD-YYYY Geld Format: 24 Glanden Aerogabe Mio: Nicht Transparität & Nicht Einklusive OISD Fmrl: MBo Liveansicht Kopiera Anschaffen Zurück

Aufzeichnung Zahlplan Kochnung Erweizende Einste... Umkob Aufzeichnung Sachwertbild Camera Analog 1 Opening Format Video Encoding Parameter Stream 1 Video & Audio Audioing 1200*720 Bisiko Tip Variable Video Color +... Bisiko Item Time Max. (Bisiko Modra) Allgemeine Max. (Bisiko Dibro) 8192 Mote Ewanskoff Kopiers Anwasser Zurück

Aufzeichnung Zeitplan Kodierung Einzolidierte Einste Urdaub Aufzeichnung Sachtkredite Kategorie Analog 1 Parameter Tag Dauer Aufbauung AUTO Übrigeswerte **** Intervall 2 Siek Liveansicht Koplane Anwendung Zurück

Klicken Sie auf das Untermenü „S.M.A.R.T“.

In diesem Untermenü haben Sie die Möglichkeit ihre Festplatte auf Fehler zu prüfen. Deactiveer deze functie niet, indien mogelijk.

HDD Einstellungen HDD Nr. 7 HDD Eigenschaften ● RW ● Nur Lese-Rechte ● Redundert Gruppe ●1 ●2 ●3 ●4 ●5 ●6 ●7 ●8 ●9 ●10 ●11 ●12 ●13 ●14 ●15 ●16 HDD Kapantät 2,794GB Anwenden OK Abbrechen

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5

86444 Affing

ALLEMAGNE

Mittels des Zeitplans werden die Aufzeichnungszeiten bzw. „Auslöser“ (Aufzeichnungstyp) für die Kameras eingerichtet.

Aufzeichnung Antechnung Sowefeld Kamera Analog 1 Beginner: Antechnung 1260° F20 Encoding Parameters Stream 1 Stream Typ Video & Audio Auditing 1260° F20 Bitrate Typ Versabel Video Colorator ... Bitrate Real Time Max Ultrate Minus Algemein Max Ultrate (Bitmap) 8152 Mole Kopiera Abweck Zurück Everschelt

Aufzeichnung Zeitplan Kinderung Einzahlte Biebs Umsatz Aufzeichnung Sohortzeit Kategorie Analog 1 Parameter Top Dauer Aufnahme AUTO Bisikquival 2 Siek Interzahl

HDD Algorithm Einstante Einsie... SMART. HDD Information ■ No. Kapazität Status Eigenschaften Typ Freer Speckr Grd Deal Lidl ■ 1 1,063GB Normal Leisen/Schreiber Lokal 0KB 1 # ■ 2 901.516GB Normal Leisen/Schreiber Lokal 0KB 1 # ■ 7 2,794GB Normal Leisen/Schreiber Lokal 1,252GB 1 # Gesamt-Kapazität 5,589GB Froater Specker 1,252GB Livansicht Hinazfragen Init Zurück

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5

86444 Affing

GERMANY

Aufzeichnung Zeitplan Kodierung Einkolais Einste Urlauf Aufzeichnung Sachanba Kategorie Audio 1 Paramidal Type Diaser Autozung AUTO Hidiquator **** Interval 2 Siek Dreamsicht Kopiere Anpassiert Zurück

HDD Magnetism Lewichtete Guide S.M.A.R.T. Spaktkomotor Model Camera Camera Analog 1 Max. Kaposdler Speckter 332GB Max. Kaposdler Speckter 1,024MB HDD Kaposdler (dd) 1563 Max. Kaposdler für Auto 0 Max. Kaposdler für Gmbud 0 Liveanschl Kopiere Anwinkel Zurück

HDD Einstellungen HDD Nr 7 HDD Eigenschaften ● RW ● Nur Lasso-Rechte ● Redundert Gruppe 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 HDD Repazität 2,79406 Anwendung Ok Abbrechen

„Dynamischer Domain-Name-System-post“

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Reaktion Kanal auslösen Zeitplan aktivieren Reaktion ■ Vollbild Pop-Up ■ Audio Warnung ■ CMS benachrichtigen ■ E-Mail senden ■ Alarmausgang auslösen Anwenden OK Abbrechen

Reaktion Kanal auslösen Zeitplan aktivieren Reaktion Vollbild Pop-Up Audio Warnung CMS benachrichtigen E-Mail senden Alarmausgang auslösen Anwonden OK Abbrechen

Reaktion Kanal auslösen Zeitplan aktivieren Reaktion Vollbild Pop-Up Audio Warnung CMS benachrichtigen E-Mail senden Alarmausgang auslösen Anwonden OK Abbrechen

Aufzeichnung Zahlplan Kodierung Erwartorte Cents... Übruch Aufzeitungen Colorbild Kategorie Analog 1 Energrige Audio Laser 25 Folding Parameter Stream 1 Stream Typ Video & Audio Audioing 1280*120 Radio Typ Variable Video Quality 1***** Radiois Real Time Max. Double Media Allegrois Max. Double Impact 8192 Multi Lewertwoch Kopiers Abwinder Zutrick

Autzeichnung Zeitplan Kodierung Einwollato Einste Uraub Aufzeichnung Sacherruf Kategorie Analog 1 Paramount Type Diesel Außerung AUTO Durchguarstell **** durchsyl 2 Dick Erwansicht Kopare Abwandeln Zurück

Aufrechnung Zahlplan Kußerung Einwertende Erste Umsatz Aufrechnung Einflahungen Umsatzvermögen Ausfall Aufrechnung Ausfall Ausfall Liveinricht Auswirichem Zurück

Wertung System Info Verkehr Netwerkernkennung Subnetk van Network Resourcesen Protokell Suche Import / Export Update Standard Net Detect > Typ Fandbereits Remote Liveamschte 0bps Remote Wiedengabe 0bps Net Receive Idle 0bps Net Send Idle 0bps Aktualiseron Livensicht Zurück

,Dynamic Domain-Name-System'

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

Bedienung mit der Maus

i

Указания

Technische Daten ....52

Entsorgen 54

Hinweis auf die Elektro- und Elektronik Altgeräte EG-Richtlinie....54

Hinweis auf RoHS EG-Richtlinie....54

Glossar 55

Verwendete Fachbegriffe....55

Über das interne Festplattenlaufwerk....57

Device overview 61

Bedienung mit der Maus....355

Краткая инструкция ....360

Herunterfahren Logout Herunterfahr en Neustart Abbrechen

Sprache Systemsprache Deutsch Anwenden Abbrechen

Assistant ✓ Assistant bei Systemstart ausführen? Nachste Abbrechen

Assistent Nr. Kapazität Status Eigenschaft Typ Verf. Speicher 1 1,863GB Normal Lesen/Schre Lokal 0KB 2 931 51GB Normal Lesen/Schre Lokal 0KB 7 2,794GB Normal Lesen/Schre Lokal 0KB Init Zurück Nachste Abbrechen

Assistent Kamera Analog 1 Starte Aufnahme Oblus Geworgungsarbeitsmanagement Kopiere Zurück OK Abbrechen

Menu Vollbild Mehrfachansicht Vorherige Ansicht Nachste Ansicht Sequenzanzeige starten Ganztägige Wiedergabe Aux-Monitor

Sequenzanzeige starten:

Legen Sie in den Anzeige-Einstellungen die Sequenzverzögerung für die Darstellung fest.

Dunderfungen Allgemein Netzwerk Alarm RS 232 Liveansicht Warning Effortzer Aflarm Andsicht Vidro Ausgaben VGA/HDM Liveansicht Modus 2 x 7 Verwerten Krisse Umschaffung Audio at/without ■ Statedefizien drittenen □ Energrist antragen VGA/HDM Wertwert Überrechnung Vi: 1 Sek Nettohern Anteilebnisier 10 Sek Liveansicht Answertlose Zurück

Einschüttungen Allgemein Anzahl Netzwerk Alarm R.S. 203 Liveschicht Warming Evonset Volumen Ausgewinne VEH/EBMI 1 4 1 A1 2 A2 3 4 A3 A4 Liveschicht Armendien Zustek

Markierungen verwalten Kamor Name Markierung Zeit Beart Losch A1 TAG 20-04-2012 07:27:43 Gesamt 1 P: 1/1 Abbrevchen

Einstellungen Algegen Systenin DGT Einstellungen Widener Einstellungen Netwerk Marm RS-232 Lwansicht Warnung Enerzur Sprache Deutsch C#TS-Angente Standard PAL Auflösung 1024° 208/00HZ Zahlung (GMT+01.00) Amsterdam, Berlin, Rome, Paris Datum Format DD-M&YYYY Datum 28-02-2012 Zeit 14:19:14 Geschwindigkeit des Max. Aerobate Abgrenzen U3-Authereinflussung oder Everschelt Amendem Zutork

Указание

Eindelsagent Algegen GDT Eindelsagent: Weitere Eindelsungen Schnelle Deutsch Crittvo Ausgabe Standard PAC Auflösung 1024*76808HZ Zuschweiz GMT-091.00 Amsterdam, Berlin, Paris Überat Forder EC-M4-YYY Dietum 29.02.2012 Ziel 14.19.14 Ourswaltung des Mio Auspläte abzümmeter ID Aufwendierung abzien Einzahlung Änderung Zutrisch

Einstellungen Allgemein Netwerk Alarm RS-232 Liveansicht Warnung Benutzer Allgemein PPDGE DDINS NTP Email FTP SNMP Weitere Einstellungen PPDGE aktivieres Denkoverance Teczern Bestige Liveansicht Anwenden Zurück

Einstellungen Algemein Allgemein PPPOE DANS NTP Email FTP SNMP Weitere Einstellungen Netzwerk DONS aktremsatz Alarm DONZL Top Eventualsicht RS 232 Grenite-Verwals Name Liveansicht Eventualsicht Warmung Eventualsicht Eventualsicht Liveansicht Anwendung Zurück

Einstellungen Allgemein Netzwerk Alarm RS-232 Lineansicht Wernung Bemützer Allgemein PPPOE DDNS MTP Email FTP SNMP Waitere Einstellungen NIPP latifreeze Normal: 089 MPP Latens 0 [e-mail] NIPP Net-1 123 Lineansicht Abwechsel Zurek

Указание

Einklerungen Algemeine Netzweich Alarm RS-212 Liveansicht Wernung Bemützer Algemeine PPPDE DONB NFP Email FTP SNMP Weitere Einklerungen Ankennere Sie Server Auf Sachanlagen Gesamt GATP Server GATP Port 25 TRE aktionsen Abschlag Abschlag Address Empfänger willen Empfänger 1 Erg/Steppur Empfänger Address Best anlangen Steuelt 2 Siek Test Alverdamer Zurück

Einzollungen Allgemeine Network Alarm RS 232 Liveansicht Warming Densitzer Densitzer versione Password sindem Tel: Densitzername: Umsn MAC-Adresse vom Densitrecht Umsn 1.000 1 admin Admn 00:00:00:00:00 2 guest Last 00:00:00:00:00 Liveansicht Hinzufagen Zurück

Предупреждение

Bonutzer hinzufügen Benutzername guest Password ****** Bestäufen ****** Ebene Gast MAC Adresse vom 00 .00 .00 .00 .00 .00 Anwenden OK Abbrechen

Recht Lokale Konfiguration Remote Konfiguration Kamera-Konfiguration ✓ Lokale Protokoll Suche ■ Lokale Parameter Einstellungen ■ Erweiterte Einstellungen ■ Lokal Herunterfahren / Neustarten Anwenden OK Abbrechen

Указание

Kamera Verwaltung O5D O5D- Kapieräume File PTZ Bewegung Privatzone Saholagsüberwe Videoverlust Analog 1 Mino 2000001 Model name: Ceburn area: Wachie area: Ceburn Fc: MM-DD-YYYY First Format: 24 Stunden Hemagen Mio: Nicht Transparet & Nicht Blindlow MISO Livansicht Kopiere Anteilen Zurück

Reaktion Kanal auslösen Zeitplan aktivieron Reaktion Vollbild Pop-Up Audio Warnung CMS benachrichtigen E-Mail senden Alarmausgang auslösen Anwonden OK Abbrochen

Reaktion Kanal auslösen Zeitplan aktivieren Reaktion Vollbild Pop-Up Audio Warnung CMS benachrichtigen E-Mail senden Alarmausgang auslösen Anwonden OK Abbrechen

Reaktion Kanal auslösen Zeitplan aktivieren Reaktion Vollbild Pop-Up Audio Warnung CMS benachrichtigen E-Mail senden Alarmausgang auslösen Anwonden OK Abbrechen

Aufzeichnung Zahlplan Kodierung Erweiterke Elastte... Latanz Aufzeichnung Saherbild Numertes Analog 1 Zahlplan zahlbaren 0 2 4 6 8 10 12 14 16 18 20 22 24 Mo Di Mi De Fr Sa Se Bearbeiten Dauer Bewegung Alarm B | A B & A Livansicht Kopians Amvatten Zurück

Bearbeiten Zeitplan Mo Gozen Tag Typ Dauer Start / Endzeit 00.00-00.00 Typ Dauer Start / Endzeit 00.00-00.00 Typ Dauer Start / Endzeit 00.00-00.00 Typ Dauer Start / Endzeit 00.00-00.00 Typ Dauer Start / Endzeit 00.00-00.00 Typ Dauer Start / Endzeit Dauer Dauer Kopiere Anwendem OK Abbrechen

Aufzeichnung Zeilplan Kredierung Erweiterte Einsch... Umlaub Aufzeichnung Soferbild Camera Analog 1 Encoding Audio 176*25 Encoding Parameter Stream 1 Stream Typ Video & Audio Audioing 1280*20 Bitrate Typ Variable Video Qualità **** Bitrates Real Time Max Bitrate Modus Allgemeine Max Bitrate (Kbps) 8192 Mehr Liveanschl Kopiere Anwenden Zurück

Aufzeichnung Zeitplan Kodierung Einwerte Einste... Urlaub Aufzeichnung Sotorbild Kamora Analog 1 Parameter Typ Dauer Autössung AUTO Fridgualität **** Intervall 2 Sek. Liveansicht Kopiere Anwenden Zurück

Aufzeichnung Kredening EGSATA Lastaus Lastausicht Aufzeichnung: Überleihungen Überleihungen Jin eGATA Aufzeichnung Auswirksch Zurück

Aufzeichnung Zeitplan Umsatz-Ergebnisges Kodierung Erweiterlö Cande ... Urlauf 1 Holiday1 2 Holiday2 3 Holiday3 4 Holiday4 5 Holiday5 6 Holiday6 7 Holiday7 8 Holiday8 9 Holiday9 10 Holiday10 11 Holiday11 12 Holiday12 Name Name Structure Document End result Descritte 1. JanMarkierung 1. JanMarkierung 2 1. JanMarkierung 3 1. JanMarkierung 4 1. JanMarkierung 5 1. JanMarkierung 6 1. JanMarkierung 7 1. JanMarkierung 8 1. JanMarkierung 9 1. JanMarkierung 10 1. JanMarkierung 11 1. JanMarkierung 12 1. JanMarkierung 13 1. JanMarkierung 14 1. JanMarkierung 15 1. JanMarkierung 16 1. JanMarkierung 17 1. JanMarkierung 18 1. JanMarkierung 19 1. JanMarkierung 20 1. JanMarkierung 21 1. JanMarkierung 22 1. JanMarkierung 23 1. JanMarkierung 24 1. JanMarkierung 25 1. JanMarkierung 26 1. JanMarkierung 27 1. JanMarkierung 28 1. JanMarkierung 29 1. JanMarkierung 30 1. JanMarkierung 31 1. JanMarkierung 32 1. JanMarkierung 33 1. JanMarkierung 34 1. JanMarkierung 35 1. JanMarkierung 36 1. JanMarkierung 37 1. JanMarkierung 38 1. JanMarkierung 39 1. JanMarkierung 40 1. JanMarkierung 41 1. JanMarkierung 42 1. JanMarkierung 43 1. JanMarkierung 44 1. JanMarkierung 45 1. JanMarkierung 46 1. JanMarkierung 47 1. JanMarkierung 48 1. JanMarkierung 49 1. JanMarkierung 50 1. JanMarkierung 51 1. JanMarkierung 52 1. JanMarkierung 53 1. JanMarkierung 54 1. JanMarkierung 55 1. JanMarkierung 56 1. JanMarkierung 57 1. JanMarkierung 58 1. JanMarkierung 59 1. JanMarkierung 60 1. JanMarkierung 61 1. JanMarkierung 62 1. JanMarkierung 63 1. JanMarkierung 64 1. JanMarkierung 65 1. JanMarkierung 66 1. JanMarkierung 67 1. JanMarkierung 68 1. JanMarkierung 69 1. JanMarkierung 70 1. JanMarkierung 71 1. JanMarkierung 72 1. JanMarkierung 73 1. JanMarkierung 74 1. JanMarkierung 75 1. JanMarkierung 76 1. JanMarkierung 77 1. JanMarkierung 78 1. JanMarkierung 79 1. JanMarkierung 80

Bearbeiten Urlaub Holiday6 Aktiviert Modell Nach Monat Startzeit .Jan - 1 Endzeit .Jan - 1 Anwenden OK Abbrechen

HDD Migrain Enersterle Clinker S.M.A.R.T. Spachemittel Model Camera Semester Speicher Semester Speicher HDD Kupewicht (Fully) Max. Kupewicht für Output Max. Kupewicht für Gakelt Kopere Ameckeln Zurück

HDD Algevres: Erweitere Simulte... 5 M.R.T. HDD Information Nr. Kapazität Status Eigenschaftee Typ Freier Speid Orag Beol Lost 1 1 M30B Normal LaserSchreiben Lokal OKB 1 2 931.596B Normal LaserSchreiben Lokal OKB 1 7 2,7940B Normal LaserSchreiben Lokal 1,2520B 1 GewertKapazität 5,589GB Frocer Speicher 1,2520B Hinzufügen Init Zurück Livansicht

Davon Ensigns Markierung Bid Alle A1 A2 A3 A4 Aufreichungsmodus Alle Date1 typ Alle Startzeit 20.04.2012 00:00:00 Endzeit 20.04.2012 23:58:58 Wiedergabe Sachen Abbrechen

Dauer Ersignet Markierung Bild Ersignistyp Alarmeingang Startzeit 20.04.2012 00:00:00 Endzeit 20.04.2012 23:59:59 ✓ Alarmeingang Alarmeame Notwerkicamata Adresse ✓ A<1 Lokal ✓ A<2 Lokal ✓ A<3 Lokal ✓ A<4 Lokal Suchen Abbrachen

Export Davon Energris End Alle A1 A2 A3 A4 Aufrechnungsmodus Alle Color Top Alle Startfall 20.04.2012 00:00:00 Endfall 20.04.2012 23:59:59 Quick Export Suchen Zurück

i Указание

Sachergobris Kam: Start / Endzeit Größe Wied Spot A4 28.02.2012 08:20 04-08:30:03 609,031KB HDD: 1 Starbeit 28.02.2012 08:20 04 Endzeit 28.02.2012 08:30 03 Densamt 1 P 1 /1 Gesamtgröße: 594M3 Export Abbrevien

Export GefetzerName USB1-1 - Aktualisierten Name Global Typ Bötzreibungsdatum Lösche Wücker TVHD90000 Order 18-02-2017 00:02:20 Verfügbarer Speicher 934MB Neuer Order Format Export Abtrechen

System Wertung System Info Protokolt Sache Import / Export Update Standard Not Detect Local Update FTP Gesamtame USB1-1 Name Größe Typ Betriebungsdatum Load Words TYP 0380000 Order 16.02.2012 06:02:29 Update Zumack

i

Указание

System Warning System Info Probokoff Suche Import / Export Update Standard Net Detect Standard Das Systems wird nach der wiedotherstellung der Standardenstellungen nur startes weiter? Liveansicht OK Zurück

i

Указание

Wertung Systems Info Protokont Sutro Import / Export Update Standard Net Object Vermehr Netzwerkverkennung Statistik von Netzwerk Resource.com Name Verbindungs Typ MAC Addresse MTU(B) NIC Typ Varkot Livezeitnet Zurück

i

Указание

System Wartung System Info Protokoff Sache Import / Export Update Standard Net Object Verkehr Netwerk Rechnung Statuten von Netwerk Resources Netwerk Test Zusikluretion Test Netwerk Packet Export Gezahlnahme US201-1 LAN1 192.168.0.88 0bps LAN2 6.0.0.0 0bps Adverschinen Export Export Liveansatz Status Network Ansch

Ergebnis Durchschnittliche Vorspätung: 2 ms Paket Verlust Rate 0% OK

Wartung System info Produkt Suche Import / Export Update Standard Not Detect Verkehr Netwerkennamt Stadmit von Networkungsstrukturs Top Remote Livesucht 0fps Remote Wiedergabe 0fps Not Receive #: 0fps Not Send #: 0fps Aktasiertenor Liveanschl Zarück

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5
