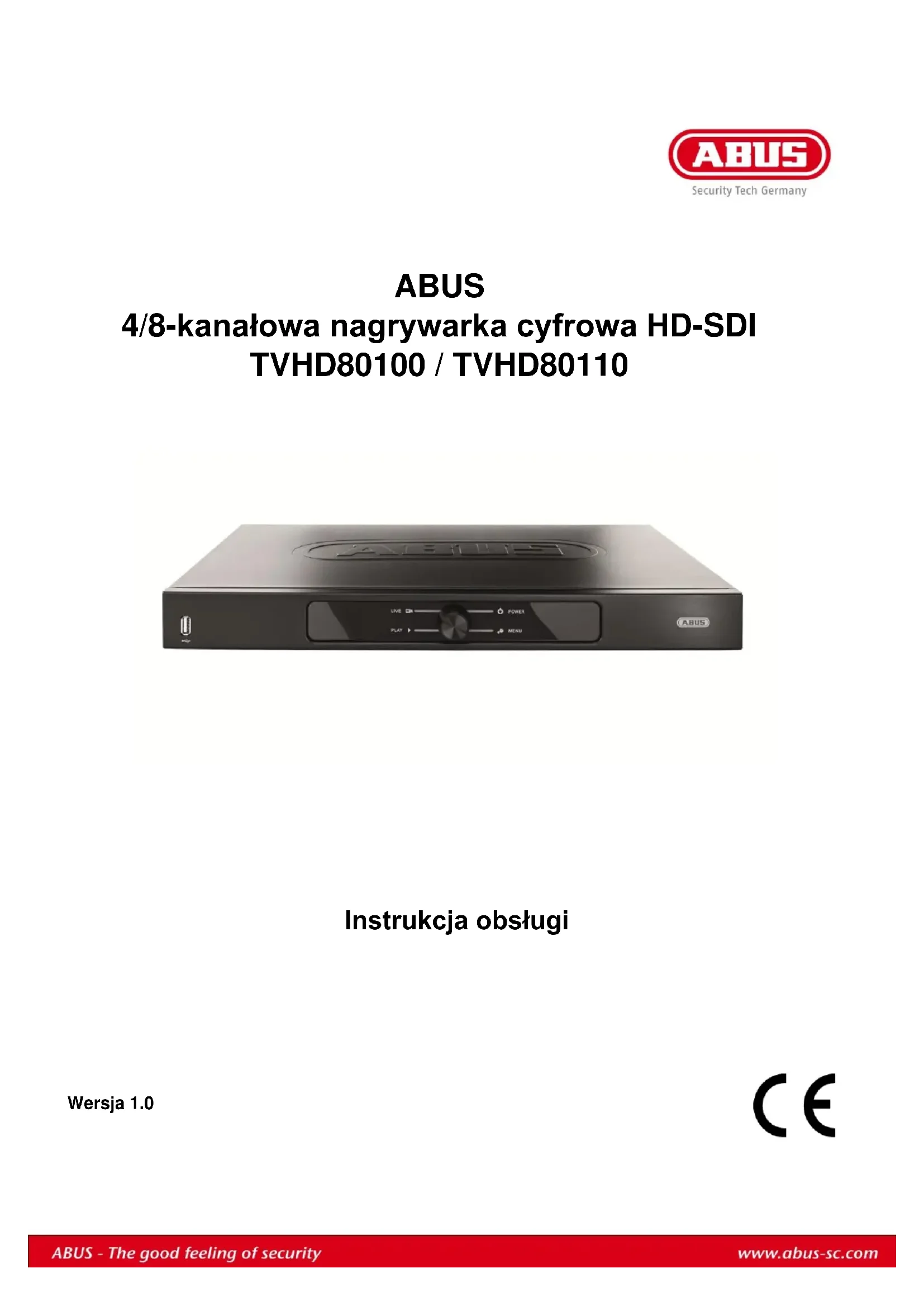

ABUS 4/8-kanałowa nagrywarka cyfrowa HD-SDI TVHD80100 / TVHD80110

AUTO AUTO AUTO AUTO AUTO AUTO AUTO

Instrukcja obsługi

Wersja 1.0

CE

Polski

Są instrukcja obsługi zawiera informacje ważne dla instalacji i eksploatacji.

Należy to również zauważyć, gdy ten produkt jest przekazywana osobom trzecim.

Dlatego wyglądać po tych instrukcji obsługi dla przyszłości!

Spis treści z odpowiednim numerem strony można znaleźć w indeksie.

Przegład urządzenia

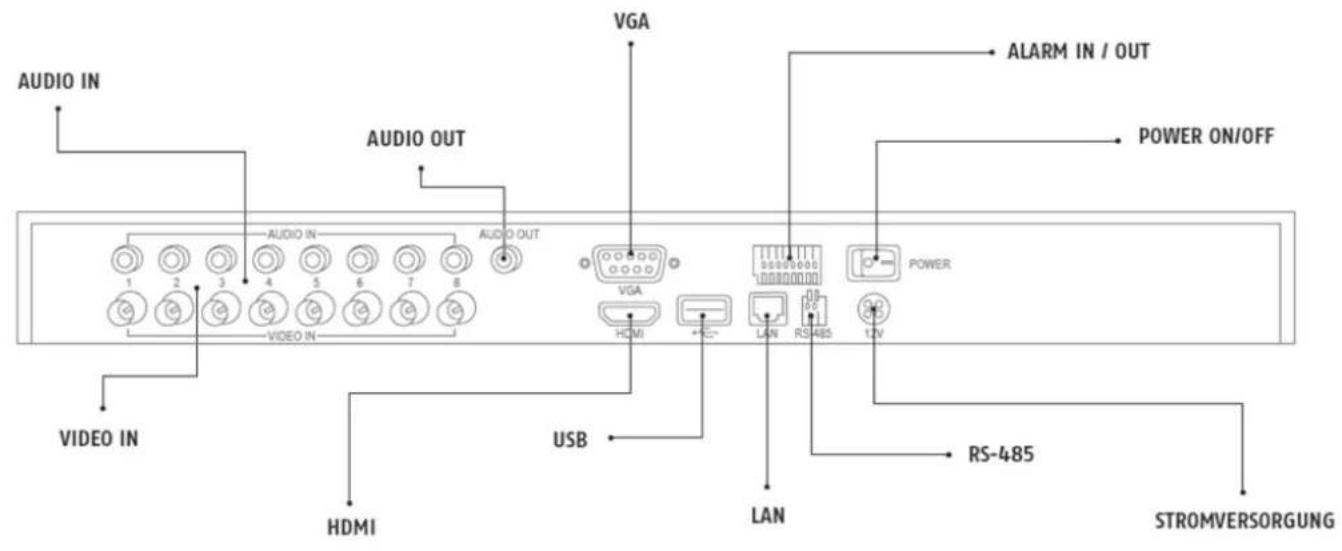

Widok z tyłu

AUDIO IN AUDIO OUT VGA ALARM IN / OUT POWER ON/OFF AUDIO IN AUDIO IN VGA HDMI LAN RS-485 POWER VIDEO IN USB HDMI LAN RS-485 STROMVERSORGUNG

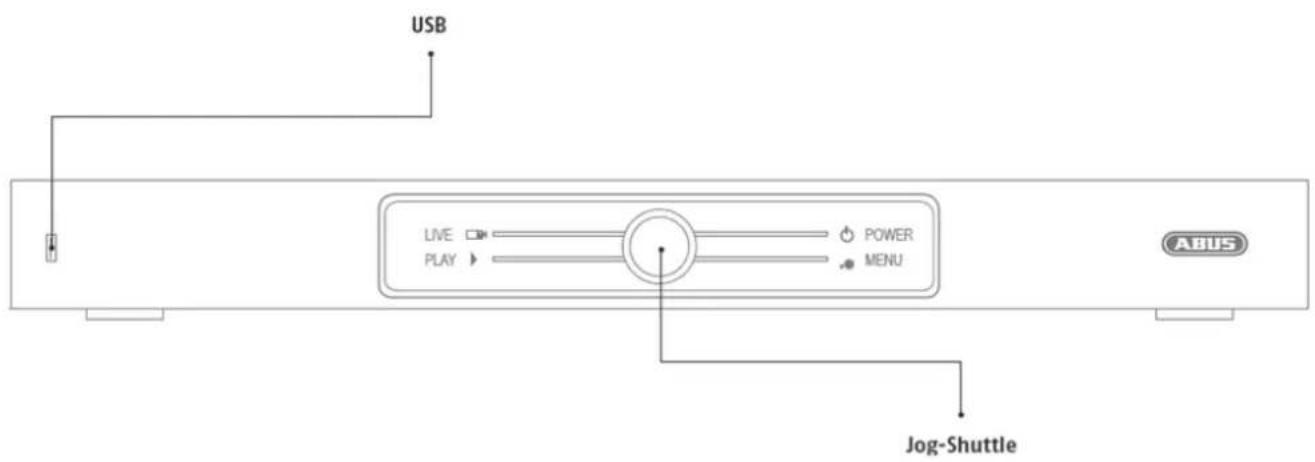

Przód

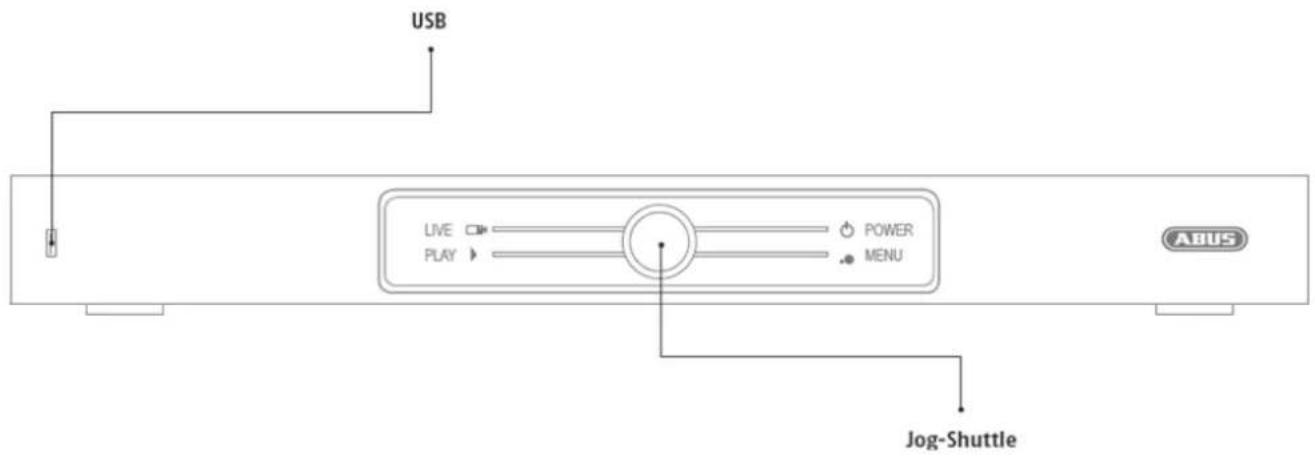

USB LIVE □ PLAY ▶ POWER MENU Jog-Shuttle ABUS

Spis treści

Przegląd urządzenia ....296

Obsługa systemu ....300

Ogólne informacje....300

Złącza z tyłu urządzenia ....300

Obsługa za pomocą myszy....301

Skrócona instrukcja....302

Zanim zaczniesz ....302

Instalacja twardego dysku....302

Wykonanie podłączeń....302

Konfigurowanie urządzenia....302

Ważne zasady bezpieczeństwa ....303

Objaśnienie symboli....303

Użycie zgodne z przeznaczeniem ....303

Ogólne informacje....303

Zasilanie elektryczne ....303

Przeciążenie/przepięcie....304

Kable 304

Miejsce ustawienia/środowisko pracy....304

Pilot 304

Konserwacja i pielęgnacja ....305

Akcesoria 305

Uruchomienie 305

Dzieci 305

Wprowadzenie....306

Ogólne informacje....306

Rozpakowanie ....306

Zakres dostawy....306

Klawiatura ekranowa....307

Uruchamianie urządzenia ....307

Wyłączanie, blokowanie, restartowanie urządzenia 307

Wskaźniki stanu 308

Ogólne....308

Wskaźniki na monitorze 308

Asystent konfiguracji ....309

Konfigurowanie systemu....309

Konfigurowanie administratora ....309

Czas i data systemowa....309

Ustawienia sieci 310

Zarządzanie twardym dyskiem 310

Zapis z kamery....310

Widok na żywo 311

Przegład 311

Symbole stanu....311

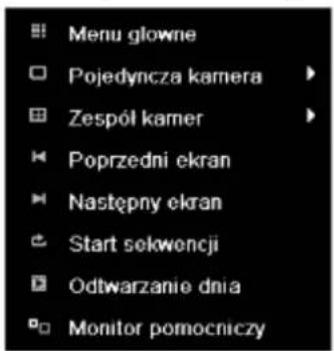

Menu wyskakujące przy obsłudze myszą....311

Pasek wyboru na obrazie kamery....312

Ustawienia 313

Ustawianie wyjścia kamery ....313

Odtwarzanie w widoku na żywo ....314

Ogólne....314

Ekran odtwarzania....314

Sterowanie za pomocą pola kontrolnego ....314

Menu urządzenia....316

Przegląd menu....316

Opis menu 316

Ustawienia 317

Opis menu 317

Konfiguracja 318

Przegład 318

Ustawienia ogólne 318

Pojęcia....319

Budowa sieci 320

Konfiguracja sieci 320

Ostrzeżenie 324

Użytkownicy 324

OSD 326

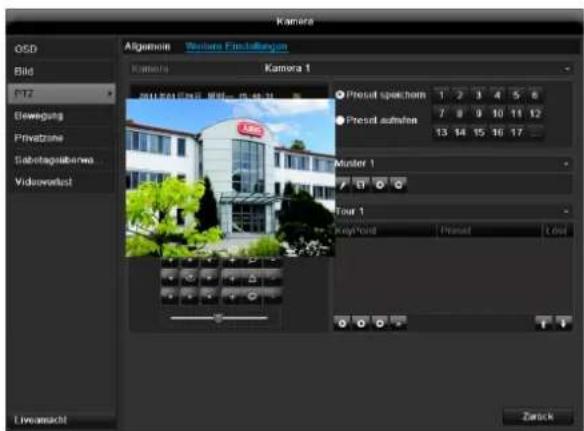

PTZ 326

Ruch 326

Reakcja 327

Strefa prywatna....327

Monitorowanie sabotażu 328

Utrata obrazu wideo 329

Konfiguracja nagrywania ....330

Ustawianie 330

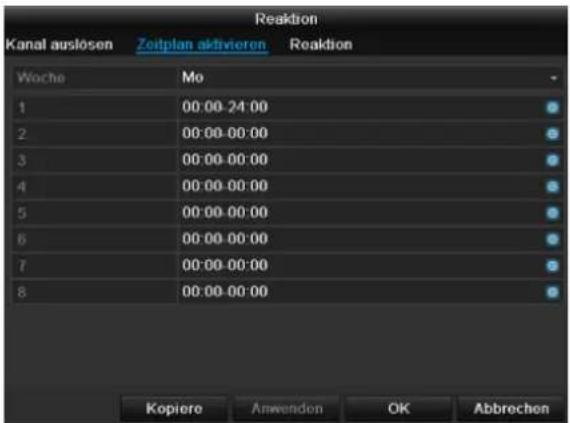

Harmonogram....330

Kodowanie....331

ZAKŁADKA Zapis 331

Zaawansowane ustawienia 332

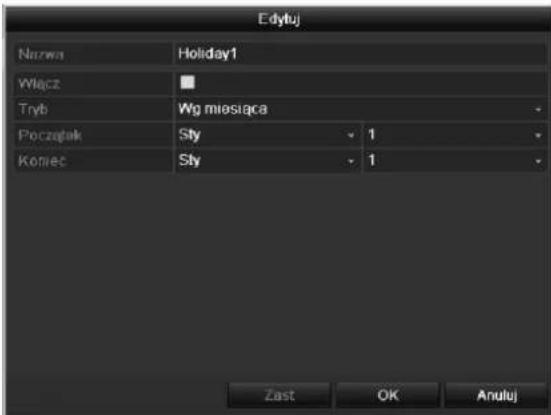

Urlop 332

Zarzadzanie HDD....333

Twarde dyski....333

Montaż twardego dysku 333

Parametry zarządzania twardymi dyskami....333

Ustawienia twardych dysków kamer....334

S.M.A.R.T....334

Sprawdzanie stanu twardego dysku 334

Zapis panika 335

Zapis 335

Odtwarzanie....336

Czas 336

Zdarzenie 336

Eksport 337

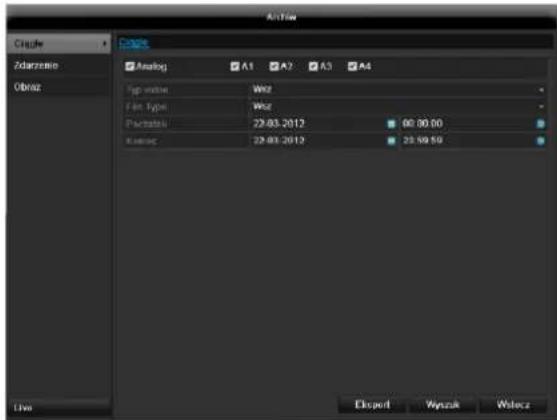

Czas 337

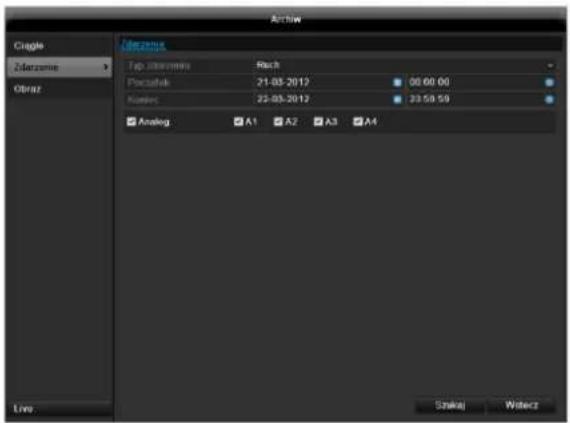

Zdarzenie (typ zdarzenia,Ruch') 338

Konserwacja....339

Informacja o systemie 339

Wyszukiwanie protokołu 339

Import/Eksport....340

Uaktualnienie 340

Resetowanie systemu....341

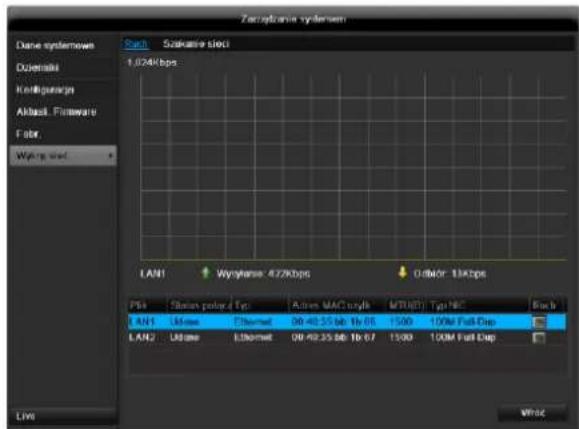

Net Detect 341
Zamknij....343
Wskaźnik 243
Ustawienia: Zapis 243
Ustawienia: Sieć 243

Usuwanie zakłóceń ....344

Czyszczenie i pielęgnacja urządzenia ....344

Wskazówka....344

Dane techniczne....345

Utylizacja....346

Uwaga: dyrektywa WE o wyeksploatowanych urządzeniach elektrycznych i elektronicznych ....346

Informacja o Dyrektywie WE RoHS 346

Glosariusz....347

Zastosowane pojęcia fachowe....347

O wewnętrznym twardym dysku 349

Obsługa systemu

Ogólne informacje

Urządzeniem można sterować w następujący sposób:

- Za pomocą myszy USB

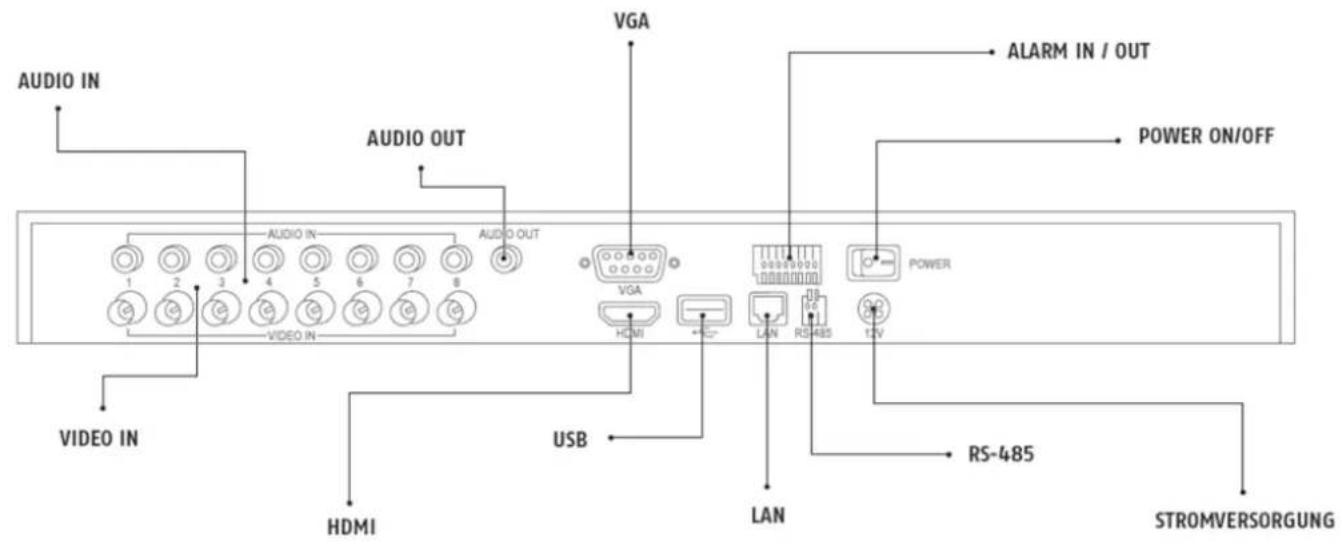

Złącza z tyłu urządzenia

OznaczenieFunkcja

VIDEO IN:Wejście BNC dlakamer HD-SDI

AUDIO IN:Wejście Chinch

AUDIO OUT:Wyjście aduio Chinch (zsynchronizow ane z wyjściem wideo)

VGA:Złącze VGA do monitora (9-stykowe),Sygnał wyjściowy wideo

ALARM IN / OUT:Maks. 4 wejścia alarmowe, maks. 1 wyjście przekaźnikowe

POWER ON/OFF:Włącznik i wyłącznik urządzenia

STROMVERSORGUNGPodłączenie do sieci 12 V DC

RS-485Złącze RS485 do kamer PTZ

LANZłącze RJ45 do połączenia z siecią

USBZłącze do urządzeń USB

HDMIZłącze HDMI do monitora

USBZłącze do urządzeń USB

JOG-SHUTTLEWybór trybu pracy

Obsługa za pomocą myszy

i

Wskazówka

Dalszy opis w tej instrukcji obsługi będzie oparty na obsłudze za pomocą myszy.

Urządzenie nadaje się do obsługi myszą USB.

Połącz mysz ze złączem USB.

Przycisk	Funkcja
Lewy	Jednokrotne kliknięcie:Wybór w menu, aktywacja pola wejściowego lub zakładki, wyświetlanie menu Quick SetDwukrotne kliknięcie:Zmiana wyświetlania na ekranie – pojedynczy obraz/wiele obrazów – przy prezentacji na żywo oraz odtwarzaniuKliknięcie i przeciąganie:Ustawianie masek prywatnych lub stref
Prawy	Jednokrotne kliknięcie:Wywołanie menu wyskakującegoPowrót do poprzedniego menu
Kółko przewijania	W prezentacji na żywo:Pokazywanie poprzedniej/następnego kamery

Skrócona instrukcja

Zanim zaczniesz

Konieczne są następujące przygotowania.

1. Zastosuj się do Ogólnych Wskazówek, zasad bezpieczeństwa oraz informacji na temat ustawiania i podłączania, patrz str. 312.
2. Sprawdź, czy zawartość opakowania jest kompletna i nieuszkodzona.
3. Włóż baterie do pilota.

Wskazówka

Przestrzegaj wskazówek podanych w osobnej skróconej instrukcji.

Instalacja twardego dysku

Ostrzeżenie

Wyłącz urządzenie i odłącz je od sieci zasilającej! Zapewnij wymagane uziemienie, aby uniknąć wyładowań elektrostatycznych.

1. Zainstaluj jeden lub kilka twardych dysków, patrz osobna skrócona instrukcja.
2. Wykonaj najpierw połączenie z płytą główną (mała wtyczka).
3. Podłącz kabel prądowy (duża wtyczka, 5-żyłowy).
4. Sprawdź, czy złącza wtykowe są dobrze zamocowane.
5. Zamknij obudowę.

Wskazówka

Używaj tylko twardych dysków atestowanych do zapisu wideo i do pracy ciągłej (24/7).

Wykonanie podłączeń

Wskazówka

Przy układaniu kabli zachowaj wymagany promień minimalny! Nie załamuj kabla!

1. Połącz wszystkie kamery sieciowe z siecią.
2. Połącz monitor ze złączem VGA lub HDMI.
3. Połącz mysz ze złączem USB.
4. Podłącz urządzenie do sieci. Urządzenie uruchomi się automatyczne.

Konfigurowanie urządzenia

Wskazówka

Przestrzegaj wskazówek podanych w osobnej skróconej instrukcji.

- Wykonaj pierwsze kroki, Asystenta konfiguracji', patrz str.321.

• Kolejno konfigurowane są następujące ustawienia. (Kolejność)
• Wybór języka interfejsu użytkownika
• Konfigurowanie administratora
  • Ustawienia czasu (data/czas ...)
• Ustawienia sieci
• Zarządzanie twardym dyskiem (inicjalizacja itd.)
  • Ustawienia zapisu

Wskazówka

Późniejsza zmiana daty lub czasu może spowodować utratę danych!

Wskazówka

Sprawdź na stronie domowej ABUS (www.abus.com), czy jest dostępne nowe oprogramowanie firmware dla urządzenia i zainstaluj je.

- Uwzględnij przegląd menu str. 329 oraz wskazówki i objaśnienia podstawowych zasad obsługi systemu str. 316.

Uwzględnij objaśnienia na następujące tematy.

Prezentacja na żywo

Odtwarzanie

Eksport danych

Diagnostyka błędów

Ważne zasady bezpieczeństwa

Objaśnienie symboli

W instrukcji oraz na urządzeniu stosowane są następujące symbole.

Symbol	Hasło tekstowe	Znaczenie
	Ostrzeżenie	Ostrzeżenie o grożących obrażeniach lub zagrożeniach dla zdrowia użytkownika.
	Ostrzeżenie	Ostrzeżenie o grożących obrażeniach lub zagrożeniach dla zdrowia użytkownika w wyniku działania napięcia elektrycznego.
	Ważne	Informacja o możliwości uszkodzenia urządzenia/akcesoriów.
Ludie	Wskazówka	Zwraca uwagę na ważne informacje.

W tekście stosowane są następujące wyróżnienia.

	Znaczenie
1....	Wezwanie/instrukcja działania w ustalonej kolejności operacji opisanych w tekście.
2....
• ...	Wyliczenie bez ustalonej kolejności w tekście lub ostrzeżeniu.

Użycie zgodne z przeznaczeniem

Używaj urządzenia wyłącznie zgodnie z jego konstrukcją i przeznaczeniem! Każde inne użycie jest uważane za niezgodne z przeznaczeniem!

Urządzenie może być używane tylko do następującego celu/celów.

- Ta 4/8-kanałowa nagrywarka cyfrowa HD-SDI służy do monitorowania obiektów we współpracy z podłączonymi źródłami sygnału wideo (kamery HD-SDI) oraz urządzeniami wyjściowymi wideo (monitory CRT lub TFT).

i

Wskazówka

Zapis danych jest objęty przepisami w zakresie ochrony danych, obowiązującymi w poszczególnych krajach.

Podczas instalowania informuj klientów o istnieniu takich przepisów.

Ogólne informacje

Przed pierwszym użyciem urządzenia przeczytaj dokładnie poniższe wskazówki i przestrzegaj wszystkich ostrzeżeń, także jeżeli masz doświadczenie w posługiwaniu się sprzętem elektronicznym.

Ostrzeżenie

Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych.

Nie odpowiadamy za szkody następcze!

Ostrzeżenie

Nie odpowiadamy za szkody osobowe lub materialne, spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa.

W takich przypadkach wygasają wszelkie roszczenia gwarancyjne!

Przechowaj starannie ten podręcznik do wykorzystania w przyszłości.

Sprzedając lub oddając urządzenie, przekaż koniecznie także tę instrukcję.

Urządzenie zostało wyprodukowane zgodnie z międzynarodowymi standardami bezpieczeństwa.

Zasilanie elektryczne

• Zasilaj urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce znamionowej.
• W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwrócić się do właściwego zakładu energetycznego.

Ostrzeżenie

Zapobiegaj utracie danych! Używaj urządzenia zawsze z zasilaczem awaryjnym wyposażonym w zabezpieczenie przepięciowe.

• Przed przystąpieniem do konserwacji lub instalacji odłącz urządzenie od zasilania sieciowego.
• Wyłącznik główny urządzenia nie odłącza urządzenia całkowicie od sieci elektrycznej.
• Aby całkowicie odłączyć urządzenie od sieci. należy wyciągnąć wtyczkę z gniazda sieciowego. Dlatego urządzenie należy zainstalować tak, aby stale był zapewniony bezpośredni i wygodny dostęp do gniazda sieciowego i w sytuacji awaryjnej można było szybko wyjąć wtyczkę.

- Aby wyeliminować niebezpieczeństwo pożaru, w razie dłuższej przerwy w użytkowaniu urządzenia należy odłączać urządzenie od sieci elektrycznej. Przed sztormem i/lub burzą z niebezpieczeństwem wyładowań atmosferycznych zawsze odłączaj urządzenie od sieci elektrycznej. Alternatywnie podłącz urządzenie do zasilacza UPS.

Ostrzeżenie

Nie wolno samodzielnie otwierać urządzenia! Grozi to porażeniem elektrycznym! W razie konieczności otwarcia urządzenia zwrócić się do przeszkolonego specjalisty lub instalatora.

- Montaż lub wymiana twardego dysku powinny być wykonywane tylko przez wykwalifikowanych pracowników lub instalatorów.

Ostrzeżenie

Montaż podzespołów lub wprowadzenie zmian w urządzeniu powodują utratę gwarancji, o ile nie zostaną wykonane przez specjalistę. Radzimy powierzyć montaż twardego dysku wykwalifikowanemu instalatorowi. Nieprawidłowy montaż twardego dysku powoduje utratę gwarancji!

Przeciążenie/przepięcie

• Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar lub porażenie elektryczne.
• Aby uniknąć uszkodzeń w wyniku przepić (np. w czasie burzy), zastosuj zabezpieczenia przepięciowe.

Kable

• Kable chwytaj zawsze za wtyczkę i nie ciągnij za sam kabel.
• Nie dotykaj kabla sieciowego mokrymi rękami, ponieważ może to spowodować zwarcie lub porażenie elektryczne.
• Nie stawiaj urządzenia, mebli i innych ciężkich przedmiotów na kablach i uważaj, aby nie były załamywane, zwłaszcza przy wtyczce i gniazdach przyłączeniowych.
• Nigdy nie rób węzłów na kablu i nie spinaj ich razem z innymi kablami.
• Wszystkie kable powinny być ułożone tak, aby nikt po nich nie chodził i aby nikomu nie przeszkadzały.
• Uszkodzony kabel sieciowy może spowodować pożar lub porażenie elektryczne. Sprawdzaj regularnie stan kabla sieciowego.
• Nie zmieniaj ani nie manipuluj kablem sieciowym i wtyczką sieciową.

- Nie używaj adapterów ani przedłużaczy nie spełniających wymagań obowiązujących norm bezpieczeństwa i nie wprowadzaj żadnych zmian w kablach prądowych lub sieciowych!

Miejsce ustawienia/środowisko pracy

• Ustaw urządzenie na twardym, równym podłożu i niekładź na nim ciężkich przedmiotów.
• Urządzenie nie jest przeznaczone do eksploatacji w pomieszczeniach o wysokiej temperaturze lub wilgotności powietrza (np. w łazienie) lub w miejscach nadmiernie zapylonych.
• Temperatura pracy i wilgotność powietrza w czasie pracy: -10 °C do 55 °C, maksymalna wilgotność względna 85 %. Urządzenie może być eksploatowane tylko w klimacie umiarkowanym.

Przestrzegaj następujących zasad.

• Musi być zawsze zapewniona odpowiednia wentylacja (nie ustawiaj urządzenia na regałach, na grubym dywanie, na łożku lub w innych miejscach, w których szczeliny wentylacyjne mogłyby być zasłonięte i zachowuj odstęp od innych przedmiotów co najmniej 10 cm z każdej strony).
• Chron urządzenie przed działaniem źródeł ciepła (np. grzejników).
• Na urządzenie nie może padać bezpośrednie światło słoneczne ani silne światło sztuczne.
• Urządzenie nie może stać w pobliżu pół magnetycznych (np. głośników).
• Na urządzeniu lub obok niego nie mogą stać przedmioty grożące pożarem (np. palące się świece).
• Unikać kontaktu z wodą rozpryskową i kapiącą.
• Urządzenie nie może być eksploatowane w pobliżu wody, w szczególności nie może być zanurzane (nie stawiaj na urządzeniu lub obok niego przedmiotów napełnionych wodą, np. wazonów lub napojów.
• Unikać penetracji obcych przedmiotów.
• Urządzenie nie może być narażone na duże wahania temperatury, ponieważ w przeciwnym razie skraplająca się wilgoć zawarta w powietrzu może spowodować zwarcia.
• Urządzenie nie może być narażone na nadmierne wstrząsy i wibracje.

Pilot

- Jeżeli urządzenie nie będzie używane przez dłuższy czas, wyjmij wszystkie baterie, ponieważ może z nich wyciekać elektrolit i uszkodzić urządzenie.

Konserwacja i pielęgnacja

Konserwacja jest potrzebna w razie uszkodzenia urządzenia, np. uszkodzenia wtyczki sieciowej, kabla sieciowego lub obudowy, w razie dostania się cieczy lub innych przedmiotów do wnętrza urządzenia, po kontakcie z deszczem lub wilgocią lub w razie nieprawidłowego działania a także po upadku.

• Na czas konserwacji (np. do czyszczenia) odłączaj urządzenie od sieci!
• W razie stwierdzenia dymienia, nietypowych odgłosów lub zapachów natychmiast wyłącz urządzenie i wyciągnij wtyczkę z gniazda sieciowego. W tych przypadkach urządzenia nie wolno kontynuować używania urządzenia przed jego sprawdzeniem przez specjalistę.
• Konserwację należy powierzać tylko wykwalifikowanym specjalistom.
• Nigdy nie otwieraj obudowy urządzenia ani akcesoriów. Przy otwartej obudowie występuje zagrożenie życia w wyniku porażenia elektrycznego.
• Obudowę urządzenia i pilota czyścić wilgotną szmatką.
• Nie używać rozpuszczalników, spirytusu, rozcieńczalników itd., które mogą uszkodzić powierzchnię urządzenia.
• Nie używać następujących substancji:
• solanka, preparaty przeciwko owadom, rozpuszczalniki zawierające chlor lub kwasy (salmiak), proszek do szorowania.
• Bawełnianą ściereczką delikatnie przecierać powierzchnię aż do całkowitego wysuszenia.

Ostrzeżenie

W pracującym urządzeniu występuje niebezpieczne napięcie. Dlatego urządzenie może być otwierane tylko przez autoryzowanych specjalistów. Wszystkie prace konserwacyjne i serwisowe muszą być wykonywane przez autoryzowane przedsiębiorstwa. Nieprawidłowo wykonane naprawy mogą spowodować zagrożenie życia użytkowników urządzenia.

Akcesoria

- Podłączaj tylko dedykowane do tego celu urządzenia. W przeciwnym razie może dojść do sytuacji niebezpiecznych lub uszkodzeń urządzenia.

Uruchomienie

• Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i instrukcji obsługi!
• Obudowę otwieraj tylko w celu zamontowania twardego dysku.

Ostrzeżenie

Instalując urządzenie w istniejącej instalacji monitoringu wideo upewnij się, czy wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia!

Ostrzeżenie

W razie wątpliwości nie wykonuj montażu, instalacji i okablowania samodzielnie, lecz zleć ich wykonanie specjaliście.

Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika a także dla innych osób.

Okabluj instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia.

Dzieci

• Dzieci nie mogą mieć dostępu do urządzeń elektrycznych! Nie wolno pozostawiać bez nadzoru dzieci używających urządzeń elektrycznych. Dzieci nie zawsze są w stanie prawidłowo rozpoznać niebezpieczeństwa. Drobne części mogą zostać połknięte i stanowić zagrożenie życia.
• Przechowuj baterie i akumulatory w miejscu niedostępnym dla małych dzieci. W razie połknięcia baterii lub akumulatora konieczna jest natychmiastowa pomoc lekarza.
• Przechowuj folie z opakowania w miejscu niedostępnym dla dzieci. Niebezpieczeństwo uduszenia!
• Urządzenie musi być ustawione w miejscu niedostępnym dla dzieci. W razie nieprawidłowego użytkowania mogą wyskoczyć sprężyste elementy i spowodować obrażenia (np. oczu).

Wprowadzenie

Szanowna Klientko, Szanowny Kliencie,

Dziękujemy za zakup naszego produktu.

To urządzenie spełnia wymogi obowiązujących dyrektyw UE.

Deklarację zgodności można otrzymać pod adresem:

Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!

Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad bezpieczeństwa!

Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.

W razie wątpliwości zwracaj się do instalatora lub sprzedawcy!

Wyłączenie odpowiedzialności cywilnej

Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważysz w niej braki lub niedokładności, prosimy o ich zgłaszanie na adres podany na odwrocie niniejszego podręcznika. ABUS Security-Center GmbH nie odpowiada za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi. ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z wyposażeniem, osiągami i zastosowaniem produktu. Zawartość niniejszego dokumentu nie jest objęta gwarancją.

Ogólne informacje

Aby móc prawidłowo używać urządzenia, przeczytaj starannie tę instrukcję i zachowaj ją do późniejszego wykorzystania.

Instrukcja zawiera informacje potrzebne do obsługi i konserwacji nagrywarki. Naprawy urządzenia powierzaj autoryzowanemu zakładowi specjalistycznemu.

Rozpakowanie

Rozpakowując urządzenie, należy postępować bardzo delikatnie.

Opakowania i materiały pomocnicze do pakowania nadają się do recyklingu i powinny być ponownie wykorzystywane.

Nasze rady

Papier, karton i tektura falista oraz elementy opakowania z tworzyw sztucznych należy wrzucać do przewidzianych do tego celu pojemników zbiorczych.

Jeżeli w twoim miejscu zamieszkania nie ma takich pojemników, materiały te można wyrzucać razem z innymi odpadami domowymi.

W razie stwierdzenia uszkodzenia oryginalnego opakowania, sprawdź najpierw urządzenie. W razie stwierdzenia uszkodzeń urządzenia, odeślij je wraz z opakowaniem, informując jednocześnie producenta.

Zakres dostawy

• 4-kanałowa lub 8-kanałowa nagrywarka cyfrowa HD-SDI
• Zasilacz sieciowy
  • 3x kabel sieciowy (DE, UK, AU)
• Kabel SATA i śruby do twardych dysków
• Kabel SATA i śruby do szai serwerowej
• Mysz USB
• Quickguide
• Instrukcja
  • CD

Klawiatura ekranowa

Po kliknięciu myszą tekstowego pola wejściowego zostanie wyświetlona klawiatura ekranowa.

Przy wprowadzaniu samych liczb wyświetlana jest następująca klawiatura ekranowa.

1 2 3 4 5 6 7 8 9 . 0 Space Enter ESC

Klawisze mają te same funkcje co w klawiaturze komputerowej.

• Aby wprowadzić znak, kliknij go lewym wskaźnikiem myszy.
• Aby zakończyć wprowadzanie, kliknij Enter.
• Aby skasować znak przed kursorem, kliknij ←.
• Aby wybrać małe/duże litery, kliknij a w ramce. Aktywne ustawienie jest wyświetlane nad klawiaturą.
• Aby przerwać wprowadzanie lub wyjść z pola, kliknij ESC.

Uruchamianie urządzenia

Uwaga

Urządzenie może być podłączane tylko do napięcia sieciowego podanego na tabliczce znamionowej!

Dla bezpieczeństwa używaj zasilacza awaryjnego UPS.

Gdy urządzenie jest podłączone do zasilania elektrycznego, uruchamia się ono automatycznie.

1. W trakcie uruchamiania urządzenie wykonuje autotest.
2. Następnie wyświetlany jest Asystent konfiguracji. Zamknij go, aby przejść do wyświetlania na żywo.

Wyłączanie, blokowanie, restartowanie urządzenia

W menu głównym kliknij Zamknij. Zostanie wyświetlony przegląd.

Wytacz Zabez Wyłącz Restart Anuluj

1. W celu wyłączania wybierz opcję Zamknij i potwierdź pytanie, wybierając Tak. Urządzenie zostanie wyłączone.

2. W trakcie wyłączania nie wciskaj żadnego przycisku.

3. Wyciągnij wtyczkę zasilacza sieciowego.

4. W celu zablokowania systemu kliknij lewy symbol Wyloguj. Interfejs użytkownika jest zablokowany, aby przejść do menu, trzeba wprowadzić identyfikator.

5. Aby zrestartować urządzenie, wybierz prawy symbol Restart. Urządzenie zostanie zrestartowane.

Włączanie urządzenia

- Podłącz zasilacz sieciowy, aby uruchomić urządzenie.

Wskaźniki stanu

Ogólne

Następujące wskaźniki stanu informują o stanie roboczym

• Diody LED z przodu urządzenia
• Sygnały akustyczne,
• ikony (elementy wskaźnikowe) na monitorze.

i

Wskazówka

Przestrzegaj wskazówek podanych w osobnej skróconej instrukcji.

Wskaźniki na monitorze

Urządzenie wyświetla datę i czas, nazwę kamery oraz informację, czy odbywa się zapis.

• Zapis ciągły: „Niebieskie R”
• Zapis po wykryciu ruchu: „Żółte R”

Asystent konfiguracji

Konfigurowanie systemu

Asystent konfiguracji pomaga użytkownikowi wykonać wszystkie wymagane podstawowe ustawienia systemu. Nagrywarka cyfrowa jest ustawiona do zapisu i monitorowania.

Wskazówka

Wszystkie ustawienia szczegółowe można znaleźć w menu urządzenia, patrz przegląd na str. 329.

Po pierwszym włączeniu wyświetlany jest wybór języka.

Język Język systemu Polski Datej Anuluj

1. Kliknij pole wejściowe i wybierz odpowiedni język z listy. Aby kontynuować, kliknij Zastosuj. Zostanie wyświetlane następujące pytanie.

Kreator instalacji ☑ Uruchomić kreator instalacji przy starcie rejestratora? Daloj Anuluj

- Kliknij „Następny“, aby uruchomić Asystenta.

Wskazówka

Po skonfigurowaniu systemu można wyłączyć „pole wyboru“, po czym zostanie zgaszony haczyk i Asystent nie będzie już uruchamiany automatycznie.

Konfigurowanie administratora

Ostrzeżenie

Zanotuj hasło administratora. Fabryczne ustawienie

„1 2 3 4 5“

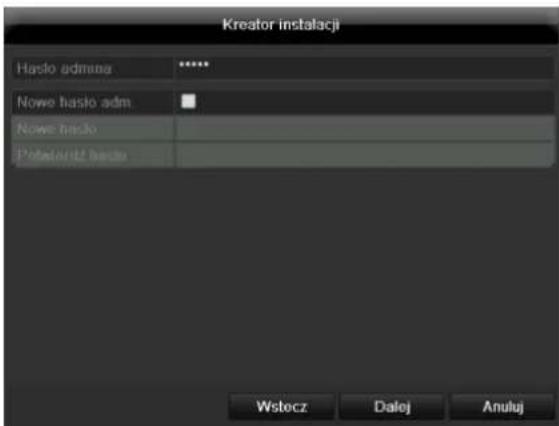

Kreator instalacji Hasło admna ****** Nowe hasta adm. Nowe hasta Pioterontz hado Wstocz Dalej Anuluj

1. Kliknij pole wejściowe i wprowadź hasło administratora.
2. Aby ustalić nowe hasło, uaktywnij „pole wyboru” przed pozycją Nowe hasło administratora.
3. Wprowadź nowe hasło i potwierdź wprowadzone hasło w polu poniżej.
4. Kliknij Następny.

Czas i data systemowa

Kreator instalacji Strela (GMT+01:00) Amsterdam, Berlin, Rome, Paris Format daty DD-MM-YYYY Data sys 22-03-2012 Czas systemu 13:48:48 Wstocz Dalej Anuluj

1. Wprowadź czas systemowy - datę i godzinę. Aby potwierdzić wprowadzone dane, kliknij Zastosuj.
2. Zakończ ustawianie klikając OK i kliknij Dalej.

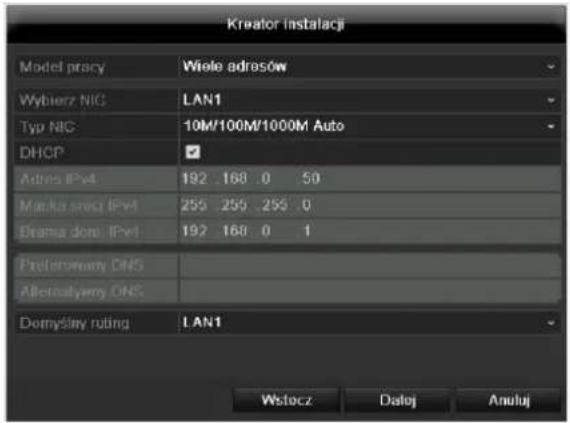

Ustawienia sieci

Kreator instalacji Model pracy Wiele adresów Wybierz NIC LAN1 Typ NIC 10M/100M/1000M Auto DHCP Adlas IPv4 192 168 0 50 Manila spec IPv4 255 255 255 0 Brama dom. IPv4 192 168 0 1 Prebatrowamy DNS Allorealwamy DNS Domyśliny ruting LAN1 Wstocz Daloj Anuluj

i

Wskazówka

Dowiedz się od właściwego administratora sieci, czy możesz wybrać DHCP czy też adres IP i inne ustawienia trzeba wykonać ręcznie.

1. DHCP aktywny: jeżeli w ruterze sieciowym skonfigurowana jest funkcja DHCP, uaktywnij „pole wyboru“ DHCP. Wszystkie ustawienia sieciowe zostaną wykonane automatycznie.
2. DHCP nieaktywny: wprowadź dane ręcznie (adres IPv4, maska podsieci IPv4 oraz ustawiona domyślna brama IPv4 = adres IPv4 rutera). Opcjonalnie można też wpisać adres serwera DNS, potrzebny do wysyłania poczty email.

Typowa konfiguracja adresów może wyglądać następująco.

• Adres IPv4: 192.168.0.50
  • Maska podsieci IPv4: 255.255.255.0
  • Domyślna brama IPv4: 192.168.0.1
  • Preferowany serwer DNS: 192.168.0.1

i

Wskazówka

W razie zdalnego dostępu przez Internet urządzenie powinno otrzymać stały adres sieciowy.

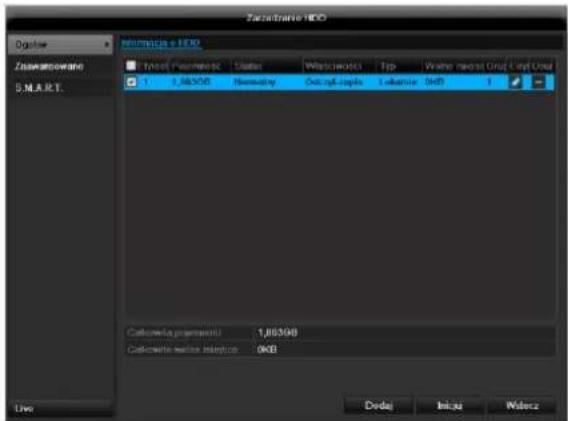

Zarządzanie twardym dyskiem

Kreator instalacji Etykieta Pojemność Status Właściwość Typ Wolne miejsci 1 1,863GB Normaly Odczyt-zapiŁokalnie 0KB Inicjaj Wstocz Dalej Anulaj

1. Aby skonfigurować nowy twardy dysk, uaktywnij „pole wyboru“ kliknięciem lewym przyciskiem myszy a następnie kliknij Inicjalizuj.

Ostrzeżenie

Wszystkie dane na dysku zostaną skasowane!

1. Potwierdź pytanie sprawdzające klikając OK. Twardy dysk zostanie skonfigurowany do użycia. O przebiegu operacji informuje słupek postępu.
2. Zakończ ustawianie klikając OK i kliknij Dalej.

Zapis z kamery

Kreator instalacji Karaera Analog 1 ■ Rozp. nagryw. ■ Copia ■ Detałoja rushe Kopuji Wstecz OK Anuluj

1. W pozycji „Kamera“ wybierz kamerę, z której obraz ma być zapisywany.
2. Uaktywnij pole wyboru „Uruchom zapis“.
3. Wybierz rodzaj zapisu. Można wybrać „Ciągły” i „Wykrycie ruchu”. W celu zapisu ruchu należy aktywować wewnętrzną funkcję kamery - wykrywanie ruchu.
4. Naciśnij przycisk Kopiuj, aby przenieść to ustawienie na inne kamery. W tym celu wybierz kamery wyświetlane w nowym oknie. Kliknięciem myszy uaktywnij kolejne pole wyboru.
5. Zakończ ustawienie i asystenta konfiguracji, klikając OK.

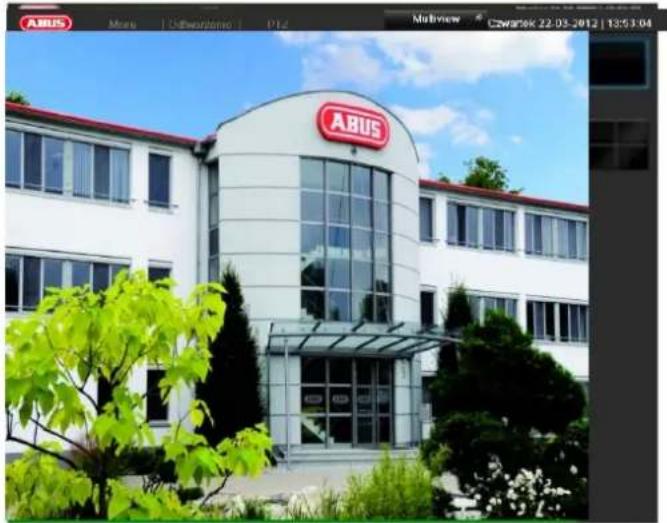

Widok na żywo

Przegład

Widok na żywo jest uruchamiany automatycznie po włączeniu urządzenia.

Na górnym pasku znajdują się następujące menu.

• Menu główne
• Odtwarzanie i
• PTZ.

Po prawej stronie nagłówka wyświetlana jest data i czas urządzenia. Na lewo znajduje się widok Multi.

• Aby otworzyć menu wyskakującego okienka z widokiem Multi, kliknij odpowiedni symbol.
• Aby przełączać różne widoki, kliknij odpowiedni symbol na wyświetlonym pasku wyskakującym.

Na ekranie głównym są wyświetlane sygnały z podłączonych kamer.

- Podwójnym kliknięciem lewym przyciskiem myszy można wyświetlić obraz z wybranej kamery w widoku pełnoekranowym lub powrócić do poprzedniego widoku.

Symbole stanu

- Następujące symbole są wyświetlane zależnie od stanu pracy urządzenia.

Symbol	Znaczenie
R	żółty: Zapis ruchuZapis tylko po wykryciu ruchu
R	Niebieski: ZapisZapis ciągły

Menu wyskakujące przy obsłudze myszą

i

Wskazówka

Naciśnij prawy przycisk myszy, gdy wskaźnik myszy znajduje się nad obrazem na żywo.

Możliwe są następujące ustawienia, strzałka w prawo wskazuje, że otwiera się submenu do wyboru.

Menu glowne Pojedyncza kamera Zespół kamer Poprzedni ekran Następny ekran Start sekwencji Odtwarzanie dnia Monitor pomocniczy

Menu	Otwiera główne menu
Pełny obraz	Pełnoekranowy widok wybranej kamery
Widok Multi	Różne układy kamer
Poprzedni widok	Wyświetłanie poprzedniej kamery
Następny widok	Wyświetłanie następnej kamery/kamer
Start wyświetlania sekwencyjnego	Uruchamia sekwencyjne wyświetłanie kamer
Start zapisu	Umożliwia uruchomienie funkcji rozpoznawania ruchu lub harmonogramu dla całego dnia
Quick Set	Ustawianie trybu wyprowadzania
Całodzienne odtwarzanie	Przełączenie na odtwarzanie
Monitor Aux	Do przełączania monitora Spot

i

Wskazówka

Start wyświetlania sekwencyjnego

W ustawieniach wyświetlania ustal opóźnienie

wyświetlania sekwencji.

Pasek wyboru na obrazie kamery

Na widoku jednoobrazowym lub widoku Multi kliknij obraz kamery. Ukaże się pasek wyboru.

Nr	Znaczenie symbolu
(1)	Obszar do przesuwania miniaturowego paska
(2)	Włączanie/wyłączanie ręcznego zapisu
(3)	Natychmiastowe odtwarzanie ostatnich 5 minut
(4)	PTZ
(5)	Zoom cyfrowy
(6)	Zamykanie paska wyboru

Ustawienia

Wskazówka

Widok na żywo można ustawiać ręcznie w następujący sposób.

Otwórz główne menu i kliknij Konfiguracja. Następnie kliknij Obraz na żywo.

Koelliguracja Opoleka Sand Alarm RS232 Link Wiegółek Uzytkowsk Opoleka Widłak Wyt. Video VGAHEIM Hyb 2 * 2 Case solve Wyt. przokarczane Wlicz audio # Show Status Bar Exise Interactive VGAHEIM Case zelnymansie 1s Post Cover Display Time 10s Live Zelding Warc

Na zakładce Ogólne dostępne są następujące ustawienia.

Wyprowadzenie wideo	VGA/HDMIWybór złącza, na którym mają być przeprowadzone ustawienia.
Widok na żywo tryb	Różne układy kamer
Czas wyświetlania	Czas przełączania kamer przy wyświetlaniu sekwencyjnym
Wyświetlanie paska stanu	Aktywacja/dezaktywacja paska stanu
Wyświetlanie wyniku na	Przydzielanie monitora do wyprowadzania zdarzeń
Obraz pełnoekranowy monitorowania czasu wyświetlania	Czas w sekundach, przez który wyświetlane jest zdarzenie na przypisanym monitorze.
Post Event Display Time	Czas w sekundach, określa czas trwania okna pop-up na imprezę

Wskazówka

Monitor VGA podłączony

Podłączony monitor VGA jest wykrywany automatycznie przy uruchamianiu. Główny sygnał wideo jest wyprowadzany na monitorze.

Brak podłączonego monitora HDMI-

Jeżeli w trakcie uruchamiania kabel HDMI nie jest podłączony do monitora, główny sygnał wideo jest wyprowadzany na złączu VGA Main Podłącz kabel VGA i uruchom ponownie

nagrywarkę w celu przeprowadzenia automatycznego wykrywania.

Ustawianie wyjścia kamery

W widoku na żywo można ustawić jednocześnie maksymalnie 8 kamery.

1. Kliknij zakładkę Widok.

Konfigura Ogolne WBlock Wp: Video V0/HDMI 1 4 A1 A2 3 A3 A4 Live Options Window

1. Wybierz tryb wyświetlania.

2. 1 x 1

3. 2×2
   • 1 + 5
   • 1 + 7

4. 3×3

5. Klawiszami nawigacyjnymi przydziel pożądany sygnał kamery do każdej części ekranu.

- Ustawienie X oznacza, że oznaczona tak kamera nie będzie wyświetlana.

1. Kliknij Zastosuj, aby potwierdzić ustawienia.

Odtwarzanie w widoku na żywo

Ogólné

Odtwarzanie może być uruchamiane na różne sposoby.

• Przez wyszukiwanie zdarzeń w menu głównym.
• Z wyświetlania na żywo.
• Z wyszukiwania protokołu w menu Konserwacja.

i

Wskazówka

Klawisze „Poprzedni/Następny Plik/Dzień/Zdarzenie“ w różnych trybach odtwarzania mają następujące funkcje.

Normalne odtwarzanie Po naciśnięciu jednego z tych klawiszy odtwarzanie przeskakuje na poprzedni/następny dzień. Wyszukiwanie zdarzeń Po naciśnięciu jednego z tych klawiszy odtwarzanie przeskakuje na poprzednie/następne zdarzenie. Eksport danych Po naciśnięciu jednego z tych klawiszy odtwarzanie przeskakuje na poprzedni/następny plik.

i

Wskazówka

Możliwe jest jednoczesne odtwarzanie maks. 8 kanałów kamer.

Ekran odtwarzania

Odtwarzaniem steruje pole kontrolne.

① ② ③ ④ Odtw caligo data Camera Camera 01 Camera 02 Camera 03 Camera 04 ① ② ③ ④ Mai S M 1 2 3 7 8 9 10 11 12 13 14 15 16 17 18 19 X0 X1 X2 X3 X4 25 26 27 28 29 30 31 Cage Dacarionie

Nr	Zakres
1	Bieżące odtwarzanie z datą i czasem
2	Wybór kamery do odtwarzania
3	Kalendarz z typem zapisu
4	Pole kontrolne z osią czasu (patrz prawa strona)

Sterowanie za pomocą pola kontrolnego

Pole kontrolne (4) służy do sterowania bieżącym odtwarzaniem. Symbole mają następujące znaczenie.

(1)

[0 1] 2] 3] 4] 5] 6]

(2)
(3)
(4)
(5)
(6)

7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 12:04:49 (16)

Nr	Znaczenie symbolu
1	Uruchamianie klipu wideo
2	Dodawanie znacznika
3	Dodawanie znacznika zdefiniowanego przez użytkownika
4	Zarządzanie znacznikami
5	Odtwarzanie wsteczne
6	Stop
7	Odtwarzanie start/przerwa
8	Cofnięcie o 30 sekund
9	Przeskok o 30 sekund naprzód
10	Powolne przewijanie naprzód (1/16x - 1x
11	Szybkie przewijanie naprzód (1x - 16x)
12	Poprzedni znacznik zapisu
13	Następny znacznik
14	Oś czasu:Kliknij myszą oś czasu, aby kontynuować odtwarzanie w innym miejscu.Kliknij „suwak” i przeciągnij go do pożądanego czasu, aby uruchomić odtwarzanie od tego momentu.
15	Typ zapisuNiebieski = zapis ciągłyCzerwony = zapis zdarzeńZielony = Smart
16	Ukrycie pola kontrolnego
17	Wyjście z odtwarzania

Kliknij, Zarządzanie znacznikami' (6).

Zarządzanie znacznikami Nr kan: Nazwa Czas E dyt Usan A1 TAG 20-03-2012 14 07:43 A1 TAG 20-03-2012 12 04:37 Suma 2 P 1/1 Anuluj

- Aby zmienić opis znacznika, kliknij symbol Edycji.
Aby go usunąć, kliknij symbol Kasowania.

Menu urządzenia

Przegład menu

Poniższy przegląd menu obejmuje najważniejsze menu, za pomocą których odbywa się regulacja urządzenia i sterowanie nim.

Ponadto z prawej strony znajdują się ważne informacje dotyczące urządzenia.

• Aby otworzyć wybrane menu, należy je kliknąć.
• Aby zamknąć przegląd menu, należy wybrać opcję Koniec.

Menu ABUS Ogolne Kameras HDD Ustawienia DVR Model Wersja firmware V2.2.10, Build 131015 Sieć In/Out Odtwarzanie IP Address LAN #1 MAC Address 192.168.0.20 DHCP 8c:e7:48:2b:c0:8a No Archiw Zarządzanie Port HTTP 80 DVR 11601 RTSP 11602 Wyjście

Opis menu

Menu	Opis
Ustawienia	Przekierowuje do menu Konfiguracja, Kamera, Zapis, HDD, Odtwarzanie.
Odtwarzanie	Sterowane parametrami wyszukiwanie zapisów wideo lub obrazów uruchomionych w związku ze zdarzeniami, takimi jak rozpoznawane ruchu oraz lub znacznikami ustawionymi na odtwarzanym zapisie.
Eksport wideo	Sterowane parametrami wyszukiwanie zapisów wideo lub obrazów uruchomionych w związku ze zdarzeniami, takimi jak alarmy lub wykrycie ruchu oraz zdarzenia alarmowe i znaczniki ustawione na odtwarzanym zapisie.
Konserwacja	Informacje o systemie, przeszukiwanie protokołu, importowanie/eksportowanie konfiguracji, konserwacja urządzenia, np. uaktualnianie oprogramowania firmware, ładowanie ustawień fabrycznych, wyświetlanie obciążenia sieci.

Ustawienia

Ustawienia Konfigur. Systemu Kamera Konfigur. nagrywania HDD Ręczne Zarządzanie Wstecz

Opis menu

Menu	Opis
Konfiguracja	Zarządzanie wszystkimi ustawieniami urządzenia (Ogólne, Sieć, Widok na żywo, Ostrzeżenie, Użytkownik).
Kamera	Menu do ustawiania parametrów kamery (konfiguracja OSD, tryb obrazu, wykrycie ruchu, strefa prywatna, monitorowanie sabotażu, utrata obrazu wideo).
Zapis	Menu do ustawiania parametrów zapisu (harmonogram, rozdzielczość kamery, urlop itd.)
Zarządzanie HDD	Inicjalizacja i zarządzanie wbudowanym dyskiem twardym (przypisywanie funkcji odczytu/zapisu, kamer, zarządzanie dyskiem sieciowym itd.).
Zapis paniki	Menu do ustawiania ręcznych zapisów.

Konfiguracja

Kostruktura Cogniz Grass lebe Wagcyj ustrava od Sect Norm RS232 Live Wagciek Uzytkowack Cogniz Poidu Standard mydride video PAI Rondrisitz 1924° 788/80HZ Stroke (GMT-01.00) Amsterdam, Berlin, Rome, Paris Format detail DD MM-YYYY Detail Color 22-03-2012 Class 15:07:18 Physical Inlay Wagcy jinkler ■ Unwideng harki ■ Zest Wrtc

Wskazówka

Menu Konfiguracja zarządza wszystkimi ustawieniami urządzenia.

Ostrzeżenie

Upewnij się, czy data i czas zostały prawidłowo ustawione.

UWAGA!

Późniejsza zmiana może doprowadzić do utraty danych.

Pamiętaj o zabezpieczeniu tych danych przed inicjalizacją dysku.

Przegład

Menu	Ustawienie
Ogólne informacje	Język, wideo, czas, data,mysz, hasło, czas letni, inne ustawienia
Sieć	Wymagane ustawienia sieci (ręczne IP, DHCP, PPPOE, DDNS itd.) oraz przegląd stanu sieci
Widok na żywo	Ustawienia wyświetlacza, przypisanie wyjścia zdarzeń
Wyjątki	Reakcja urządzenia w sytuacji wyjątkowej (zapełnienie dysku, rozłączenie sieci itd.)
Użytkownicy	Dodawanie, modyfikowanie użytkowników, przydzielanie uprawnień dostępu

Wskazówka

Przestrzegaj wskazówek zawartych w poszczególnych rozdziałach.

Ustawienia ogólne

Komparacja Ogólne Siec Alarm RS232 Live Wygdek Uzytkowsk Live Ogólne Czas lubi Wygdek udzorów Wygdek Standard wyciącia widów PAŁ Warkowska 1024*708598Z Binds (GNT+01.00) Amsterdam, Berlin, Rome, Paris Formatik dety DD-MM YYYY Data/Cras 22-03-2012 Czas 15 07:18 Physikośc innych Wytuć innych Unknown home Text Word

ZAKŁADKA Ogólne	Ustawienie
Język	Język OSD
Rozdzielczość	Rozdzielczość monitora
Strefa czasowa	GMT (Greenwich Mean Time)
Format daty	MM-DD-RRRR, DD-MM-RRRR, RRRR-MM-DD
Czas systemowy	Data, czas
Prędkość wskaźnika myszy	Belka przesuwna, lewa strona mała,prawa strona duża prędkość
Uaktywnij autoryzację ID	Pole wyboru nieaktywneNa nagrywarce nie ma potrzeby wprowadzania hasła. Jednak przy dostępie z sieci wprowadzenie hasła jest wymagane.Pole wyboru aktywnePrzed przystąpieniem do obsługi menu trzeba wprowadzić hało.
Zakładka Ustawienia DST	Ustawienie
Automatyczne dostosowanie DST	Gdy to pole wyboru jest uaktywnione, urządzenie automatycznie przełącza się na czas letni.
Uaktywnij DST	Gdy to pole wyboru jest aktywne, można wybrać dokładnie datę początkową i końcową.
Od, do	Data początku, końca czasu letniego
DST Bias	Daylight Saving Time Bias: korekta czasu letniego względem czasu wzorcowego
Inne ustawienia	Ustawienie
Nazwa	Jednoznaczna specyfikacja urządzenia
Nr	Do jednoznacznej identyfikacji przy użyciu pilota
Czas wyświetlania menu	Nigdy / 1 ... 30 minut – reguluje czas wyświetlania menu do momentu wygaszenia

Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

Konfiguracja sieci

Ogólne

Prawidłowe ustawienia sieciowe są niezbędne jeżeli:

• używasz kamer sieciowych, tzw. kamer IP lub
• chcesz sterować urządzeniem i monitorowaniem z przeglądarki internetowej.

Wskazówka

Przed skonfigurowaniem urządzenia przeczytaj poniższe ogólne wskazówki.

Sieć to co najmniej dwa połączone ze sobą urządzenia sieciowe.

Rodzaje transmisji:

• sieci kablowe (np. kabel CAT5),
• sieci radiowe (WLAN) oraz
• inne rodzaje transmisji (Powerline).

Wszystkie systemy mają wspólne zasadnicze cechy a także specyficzne różnice.

Pojęcia

Poniżej przedstawiamy przegląd pojęć, istotnych dla wykorzystania urządzenia w sieciach.

Parametry	Ustawienie
Adres IP	Adres IP to jednoznaczny adres sieciowy urządzenia sieciowego.

	Adres ten musi być unikalny w danej sieci. Niektóre zakresy adresów IP są zarezerwowane dla sieci publicznych, np. dla Internetu.
Zakres adresów prywatnych	Np. 10.0.0.0 - 10.255.255.255,Maska podsieci 255.0.0.0172.16.0.0 - 172.31.255.255Maska podsieci 255.255.0.0192.168.0.0 - 192.168.255.255Maska podsieci 255.255.255.0
Maska podsieci	Maska bitowa, wykorzystywana do podejmowania decyzji i przyporządkowań w rutingu.W sieciach wewnętrznych domyślnie 255.255.255.0
Brama	Urządzenie sieciowe umożliwiające dostęp do Internetu wszystkim pozostałym urządzeniom sieciowym.Np. komputerowi, do którego podłączony jest modem DSL albo najczęściej ruterowi lub punktowi dostępowemu w sieci.

Parametry	Ustawienie
Serwernazw	Określany też jako DNS (Domain Name Server), serwer ten odpowiada za jednoznaczne przypisanie adresu IP do adresu WWW lub URL (np. www.google.de).Gdy w przeglądarce wpiszemy nazwę domeny, serwer DNS wyszukuje odpowiedni adres IP serwera i przekazuje zapytanie na ten adres.W tym miejscu można wpisać IP serwera DNS dostawcy usług internetowych.Często wystarczy wybrać adres IP bramy. Brama przekazuje zapytania samodzielnie do DNS dostawcy usług internetowych.
DHCP	Serwer DHCP automatycznie przydziela urządzeniu sieciowemu adres IP, maskę podsieci, bramę i serwer nazw.Serwery DHCP są dostępne w nowszych ruterach. Ustuga DHCP musi by ustawiona lub uaktywniona, bliższe informacje na ten temat zawiera odpowiedni podręcznik.WskazówkaW razie wykorzystywania stałego adresu IP I serwera DHCP należy pamiętać, aby stałe adresy IP były spoza zakresu adresów przydzielanych przez DHCP, ponieważ w przeciwnym razie mogą wystąpić problemy.
Port	Port stanowi interfejs, przez który odbywa się komunikacja między pro-gramami. Niektóre porty są przydzielone na stałe (23: Telnet, 21: FTP), inne można wybierać dowolnie. Porty są istotne w różnych aplikacjach, np. w razie dostępu do urządzenia z przeglądarki internetowej.
Adres MAC	Adres MAC (Media-Access-Control-Adress, także Ethernet-ID) to unikalny adres sprzętowy adaptera sieciowego. Służy on do jednoznacznej identyfikacji urządzenia w sieci komputerowej.

Budowa sieci

Urządzenie musi być połączone z siecią fizycznie kablem CAT5, patrz Złącza str. 306.

Wskazówka

Należy przestrzegać wskazówek producentów urządzeń sieciowych.

Można łączyć ze sobą wiele

przełączników/ruterów/punktów dostępowych. Zapory firewall i inne programy zabezpieczające mogą mieć negatywny wpływ na sieć.

Ostrzeżenie

W razie zastosowania rutera sieciowe urządzenia klienckie, a więc także nagrywarka, są „połączone“ z Internetem. Tak samo jest w odwrotnym kierunku.

Aby uniknąć niepożądanego dostępu z zewnątrz, należy koniecznie zastosować odpowiednie zabezpieczenia jak np. zapora firewall, zmiana hasel, zmiana portów)!

Konfiguracja sieci

ZAKŁADKA	Ustawienie
Ogólne informacje	Ustawienia sieci lokalnej oraz wybór trybu sieciowego.
PPPOE	PPPOE jest wykorzystywane dla łącz ADSL i przy wykorzystaniu modemu w Niemczech.Kliknij Zmień, aby wprowadzić dane

	dostępowe dostawcy usług internetowych (identyfikator, hasło).
DDNS	Serwer zarządzania dynamicznego systemu Domain-Name-System do uaktualniania nazw hostów oraz zapisów DNS
NTP	Network Time ProtocolSerwer do synchronizacji czasu
Email	Podaj ustawienia email, według których w razie alarmu wysyłany będzie email na określony adres.
SNMP	Skonfiguruj parametry, aby otrzymać informacje o stanie urządzenia.
UPnP	Universal Plug and PlayUstawienia umożliwiające komfortowe sterowanie urządzeniami sieciowymi w sieci IP.
Inne ustawienia	Skonfiguruj w tym miejscu adres IP komputera, na którym mają być wyprowadzane komunikaty w przypadku alarmu.

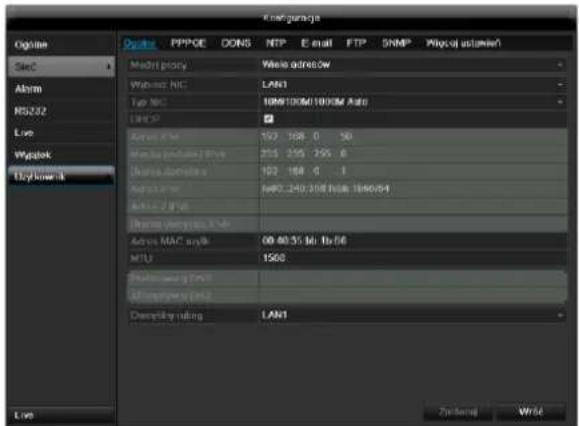

ZAKŁADKA Ogólne

Parametry	Ustawienie
Typ NIC	Ustaw tu prędkość transferu zainstalowanej karty sieciowej.Wskazówka! 10M/100M/1000M Self-adaptive
DHCP	Uaktywnij to pole wyboru, jeżeli w sieci adresy są przydzielane dynamicznie przez DHCP.DHCP aktywny: następne pola wejściowe są nieaktywne, ponieważ parametry są pobierane z DHCP.WskazówkaJeżeli adresy IP są przydzielane ręcznie, pamiętaj o wyłączeniu DHCP (brak haczyka w „polu wyboru”)
Adres IPv4	Adres urządzenia sieciowego przy przydzielaniu ręcznym
IPv4Maskapodsieci	W typowym przypadku 255.255.255.0
Domyślnabrama IPv4	Adres bramy dostępu do Internetu
Adres IPv6 1	aktualnie niewykorzystane
Adres IPv6 2	aktualnie niewykorzystane
BramadomyślnaIPv6	aktualnie niewykorzystane
Adres MAC	Adres sprzętowy zainstalowanej karty sieciowej
MTU (bajty)	Określa maksymalną wielkość pakietu dla protokołu.
Preferowany serwer DNS	Adres serwera Domain Name Server, z reguły adres IP bramy
AlternatywnyDNS	Adres IP alternatywnego serwera DNS
Zgłaszanie awarii sieci	Aktywne pole wyboru:Akustyczne alarmowanie w przypadku awarii sieci

Wskazówka

Niektóre z tych ustawień są niedostępne w niektórych trybach.

PPPOE

Konfiguraje Ogolne PPPOE DDNS NTP E-mail FTP SNMP Wipocj ustawień Sled Norm RS232 Live Wyądek Użytkowskie Live PPPOE Niews wight Baan Dzakowski barte Zadzaj WioC

1. Uaktywnij „pole wyboru” PPPOE a następnie wprowadź nazwę użytkownika (identyfikator dostępu do Internetu) oraz hasło i potwierdź hasło.
2. Potwierdź wprowadzone dane, klikając Zastosuj.

Ostrzeżenie

Używaj PPPOE w miarę możliwości tylko w razie dostępności rutera!

DDNS

Ko#i paraga Ogólne Ogólne PPPOE DOSN NTP E-mail FTP SNMP Wipcaj ustanień Sleć Alam RS232 Live Wyprojek Uzykowsk Live CUNS Hodny DOCS DyeDis Achaos serwica Nizeni demyu IWD Nizeni dysb. Nash Pztrewnia Lasko Zušenoj W#64

1. Aby móc skorzystać z funkcji ABUS DDNS, należy najpierw skonfigurować konto na serwerze www.abus-server.com. Proszę przestrzegać wskazówek podanych w odpowiedziach na często zadawane pytania (FAQ) na tej stronie WWW.
2. Uaktywnij pole wyboru „Uaktywnij DDS” a następnie wybierz typ DDNS „DynDNS“ i wpisz w polu „Adres serwera“ adres IP www.abus-server.com.
3. Potwierdź wprowadzone dane, klikając Zastosuj. Adres IP twojego połączenia z Internetem będzie teraz uaktualniany na serwerze co minutę.

NTP

Koefiguracja Ogólne Ogólne PPPOE DDNS HP E-mail FTP SNMP Wycoj ustaniewi SiteC Norm RS232 Live Wygółk Uzytkowski NIP OpenHemuwa.com 60 Senset NIP SupacLntp.org P-ENIP 123 Live Zerolidaj Wrot

Wskazówka

Nagrywarka może synchronizować czas z zewnętrznym serwerem. W Internecie dostępne jest wiele adresów takich serwerów.

1. Uaktywnij „pole wyboru” NTP i podaj, po jakim czasie synchronizacja ma być powtórzona. Wprowadź adres IP serwera NTP oraz port NTP.
2. Potwierdź wprowadzone dane, klikając Zastosuj.

Email

W razie alarmu urządzenie może wysyłać powiadomienie emailem. Wprowadź tu konfigurację email.

Ko#gumc Ogojne Ogojne PPPOE DONS NTP Email FTP SNMP Wspog ustawami Siec Alarm RS232 Live Wyproj Uzytkownik Autoryzona enval Narack avnik Bakio Samer SMTP Port SMTP 25 Wlez SSL Oil Adres email ad Wybrerz adionowce Old 1 Dis (nizwa) No adras email Zolgrzmić IPG Swartel 25 Tool Znding WinC

Parametry	Ustawienie
Uaktywnij autoryzację serwera	Uaktywnij pole wyboru, jeżeli logowanie odbywa się na serwerze dostawcy usług internetowych.
Nazwa użytkownika	Konto email na serwerze dostawcy usług internetowych
Hasło	Hasło zabezpieczające konto email
Serwer SMTP	Adres serwera SMTP dostawcy usług internetowych
Port SMTP	Wpisz port SMTP (domyślnie: 25)
Uaktywnij SSL	Uaktywnij „pole wyboru”, aby włączyć szyfrowanie wiadomości email

Nadawca	Nazwa nadawcy
Nadawca Adres	Adres email związany z kontem email
Wybierz odbiorcę	Wybierz trzech adresatów, którzy mają otrzymywać powiadomienie
Adresat	Wpisz tu adres nazwę odbiorcy.
Adres email	Wpisz adres email odbiorcy.
Dołącz obraz	Uaktywnij ,pole wyboru', jeżeli oprócz wiadomości email ma ją być wysyłane zapisy z kamery jako pliki fotograficzne.
Interwał	Wybierz interwał 2 do 5 sekund między kolejnymi zapisami.

1. Wprowadź parametry powiadomienia email.
2. Następnie kliknij Test, aby wysłać testowego emaila.
3. Jeżeli wprowadzone dane są prawidłowe i otrzymałeś email potwierdzający, naciśnij przycisk Zastosuj.

i

Wskazówka

Urządzenie wyśle wiadomość email do skonfigurowanego odbiorcy.

Jeżeli ten email nie dojdzie do odbiorcy, sprawdź ustawienia i skoryguj je.

Ewentualnie sprawdź ustawienia junk mail swojego klienta pocztowego.

i

Wskazówka

Ze względu na kompatybilność używaj tylko klientów email, z którymi można łączyć się protokołem SMTP.

SNMP

Einstellungen Allgemein Network Alarm RS-232 Lewarmach Waltung Denutzer Allgemein PPPPOE DONS NTP Email FTP Weitere Einstellungen SNAP radioform USB Wireless V2 USB Ext 501 USB Communications jpubk USB Community jpubk USB Ethernet 502 Einstellung Anwasser Zurück

Parametry	Ustawienie
Uaktywnij SNMP	Uaktywnij to pole wyboru, aby utworzyć połączenie z oprogramowaniem SNMP.
Wersja SNMP	Wersja systemu SNMP
Port SNMP	Wpisz port SNMP (domyślnie: 161)
Read Community	Wpisz „Key“ zgodnie z ustawieniami oprogramowania SNMP.
Write Community	Wpisz „Key“ zgodnie z ustawieniami oprogramowania SNMP.
Adres Trap	Wprowadź adres IP menedżera SNMP
Port Trap	Wpisz port Trap (domyślnie: 162)

Wskazówka

SNMP będzie wykorzystywane do monitorowania stanu urządzenia. Do tego celu potrzebne jest oprogramowanie SNMP niedostępne w firmie ABUS.

Potwierdź ustawienia, klikając Zastosuj i wyjdź z menu, klikając Wstecz.

UPnP

Koługiącja Origine Sled Alarm RS232 Live Władnik Użytkoweśk Origine PPHOC GONS NIP Email FTP SNMP [ ] P: contum asset Pst# sinkuń Pst# sinkuń Pst# NETD Multisast IP Pst# NETD 554 Live Zachówka Wroc

Parametry	Ustawienie
Aktywacja UPnP	Zaznaczenie tego pola wyboru powoduje aktywację widoczności w sieci IP.
Typ mapowania	Określ w tym miejscu, czy przekazywanie portu ma odbywać się automatycznie czy ręcznie.

Potwierdź ustawienia, klikając Zastosuj i wyjdź z menu klikając wstecz.

Inne ustawienia

KoRGNARJA Ogohne Sekc Alam RS232 Live Waglink Logikownik Ogohne PPPOE CONS NTP Email FTP SNMP Wapcs wafarminh IP confirms mail# Pad Location 0 Pad software 8800 Pad FTP 88 Multi-port IP Pad FTP 594 Live Zaklasag Work

Parametry	Ustawienie
Alarm Host IP	Adres sieciowy stacji CMS
Alarm Host Port	Port stacji CMS
Port serwera	Port do komunikacji danych (domyślnie: 8000)
Port HTTP	Port serwera WWW (domyślnie: 80)
Adres Multicast IP	W celu ograniczenia transferu danych można wprowadzi także Multicast IP. Adres IP musi być zgodny z adresem ustawionym w oprogramowaniu do monitoringu wideo.
Port usługi RTSP	Wpisz port RTSP (domyślnie 554)

Wskazówka

Port serwera 8000 oraz port HTTP 80 to domyślne porty zdalnych klientów lub zdalnego dostępu z przeglądarki WWW.

Ostrzeżenie

Koefiguracja Options Sec Alarm RS232 Live Widerk Uzytkowsk Widerk Up wypalus HDD pemy Cotocytokcie chydkowe Alarm to confirm exodion Input Error Widerk wypalie alternatowe Zahlung Wide

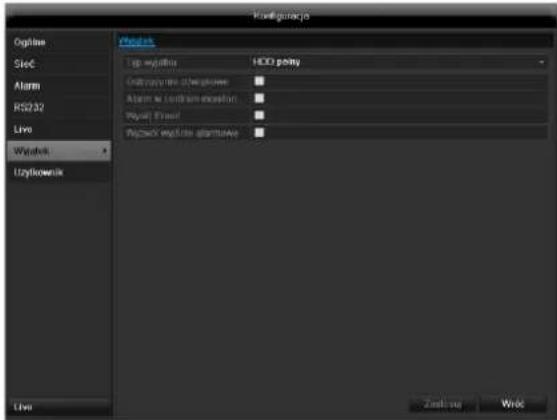

Dla następujących typów błędów można zainicjować ostrzeżenie:

• HDD pelny
• Bład HDD
• Rozłączona sieć
• Konflikt IP
• Nielegalne zalogowanie
• Różny sygnał wejściowy/wyjściowy wideo
• Błąd zapisu

Parametry	Powiadomienia
Ostrzeżenie audio	Urządzenie emituje powtarzalny sygnał dźwiękowy
Wysłanie e-maila	Wysyłany jest e-mail na podany adres.

Użytkownicy

Kontagranje Zacogranie wylk msnkane Zimen File Sloc Name R02/32 Live Wynjak Ozytkoweite Hir Uzytkoweite Poznom Adres MAC acylk Usol End Usol 1 admin Administrator 01:09:00:00:00:00 2 guest User 01:09:00:00:00:00 Dedaj Wroo

Ostrzeżenie

Zanotuj hasło administratora.

Fabryczne ustawienie

„1 2 3 4 5“.

W sekcji Zarządzanie użytkownikami można dodawać nowych użytkowników, kasować istniejących lub zmieniać ustawienia.

1. Aby dodać nowego użytkownika, wybierz Dodaj.

Modyf Uzytkownik guest Hasło ***** Półwierdź hasło ***** Poziom User Adras MAC użytk 00 00 00 00 00 00 Zast OK Anuluj

Parametry	Ustawienie
Nazwa użytkownika	Jednoznaczny identyfikator
Hasło	Kod dostępu do urządzenia, do zarządzania urządzeniemWskazówka: regularnie zmieniaj hasła, używaj kombinacji liter i cyfr itd., zapisuj hasła w bezpiecznym miejscu.
Potwierdzenie	Dla bezpieczeństwa wprowadź jeszcze raz kod dostępu.
Poziom	WAŻNEDla poziomuUżytkownikmożna ustawić więcej uprawnień niż dla poziomuGość.
MAC użytkownika	Adres MAC adaptera sieciowego wykorzystywanego przez użytkownika komputera PCWskazówkaOgranicza to dostęp do komputera PC, którego adres MAC został tu wprowadzony!

1. Wprowadź nazwę i haśło, i potwierdź wprowadzone haśło w polu poniżej.

2. Wybierz poziom i wprowadź adres MAC.

3. Potwierdź ustawienia, klikając OK.

Ostrzeżenie

Przestrzegaj poniższych wskazówek przydzielania uprawnień dostępu.

Ustawianie uprawnień

Steruj uprawnieniami dostępu, klikając symbol „Uprawnienie“. Można zmieniać tylko dane dostępowe użytkowników dodanych ręcznie.

Zarzadz. uprawn Ustawienia lok Ustaw. zdalne Zarzadz. kamera ✓ Przegl. dziennik ■ Konfiguracja ■ Ustaw. zaawans. ■ Lokalne wyl/restart Zast OK Anuluj

i

Wskazówka

Użytkownik może wprowadzać ustawienia lub zmieniać parametry lokalnie, tzn. na urządzeniu.

Użytkownik może/ma prawo dostępu do urządzenia przez połączenie sieciowe.

Na ZAKŁADCE Kamera ustawia się uprawnienie dostępu do poszczególnych kamer (z sieci lub lokalnie).

Parametry	Ustawienie
Ustawieria lok	Wyszukiwanie protokołuUstawienia parametrówRozszerzone ustawieniaWyłączanie / Restart
Ustaw. zdalne (Remote)	Wyszukiwanie protokołuUstawienia parametrówSterowanie portem szeregowymSterowanie wyjściem wideoAudio dwukierunkoweSterowanie alarmemRozszerzone ustawieniaWyłączanie / Restart
Zarzadz. kamera	Widok zdalny na żywo (Remote Live)Lokalne sterowanie ręczneZdalne sterowanie ręczneOdtwarzanie lokalneOdtwarzanie zdalne (Remote)Lokalne sterowanie PTZZdalne sterowanie PTZLokalny eksport wideo

Ostrzeżenie

Zmień ogólne ustawienia użytkownika (nazwa, hasło, poziom uprawnień, adres MAC), klikając symbol „Edytuj“ lub na ZAKŁADCE „Zmiana hasła”.

Kamera

OSD

Kamera Remetrag OSD - KISO-CONFIGURANT Disk P12 Dewegung Privatzone Satolagetüberme Videowertst Kamera Analog 1 M4000 Analog 1 M4000 M4000 M4000 M4000 M4000 M4000 M4000 M4000 M4000 M4000 M4000 M4000 M4000 M4000 M4000 M4000 M4000 M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4O M4O M4O M4O M4O M4O M4O M4O M4O M4O M4O M4O M4O M4O M4O M4O M4O M4O M4O M4O M4O M4O M4O M4O M4O M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4o M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4oo M4ooo M4ooo M4ooo M4ooo M4ooo M4ooo M4ooo M4ooo M4ooo M4ooo M4ooo M4ooo M4ooo M4ooo M4ooo M4ooo M4ooo M4ooo M4ooo M4ooo

W pozycji "Kamera" wybierz kanał kamery do edycji.

Kamera	Wybór kanału kamery do edycji
Nazwa	Ustalenie nazwy kamery
Wyświetl nazwę	Włączanie/wyłączanie wyświetlania nazwy kamery w widoku na żywo
Wyświetl datę	Włączanie/wyłączanie wyświetlania daty kamery w widoku na żywo
Wyświetl tydzień	Wyświetlanie widoku tygodniowego w trybie live
Format daty	Wybór rodzaju wyświetlania daty przy wyszukiwaniu do odtwarzania
Format czasu	Wybór rodzaju wyświetlania godziny przy wyszukiwaniu do odtwarzania
Tryb wyświetlania	Ustawienia dotyczące prezentacji nazwy kamery i daty

PTZ

Kamera Algemini Weitere Fichtungszum Kamera Kamera 1 2011.2012.2013.2014.2015.2016.2017.2018.2019.2020.2021.2022.2023.2024.2025.2026.2027.2028.2029.2030.2031.2032.2033.2034.2035.2036.2037.2038.2039.2040.2041.2042.2043.2044.2045.2046.2047.2048.2049.2050.2051.2052.2053.2054.2055.2056.2057.2058.2059.2060.2061.2062.2063.2064.2065.2066.2067.2068.2069.2070.2071.2072.2073.2074.2075.2076.2077.2078.2079.2080.2081.2082.2083.2084.2085.2086.2087.2088.2089.2090.2091.2092.2093.2094.2095.2096.2097.2098.2099.2100.2101.2102.2103.2104.2105.2106.2107.2108.2109.2110.2111.2112. Presul speichorn 1 Presul aufmalen 7 8 9 10 11 12 13 14 15 16 17 Master 1 Tour 1 Keyboard Presul Load Liveansicht Zarack

Zapamiętanie i wywoływanie pozycji Preset

1. Używając przycisków ze strzałkami wysteruj kamerę na żądany fragment obrazu i zapamiętaj ustawioną pozycję, np. jako pozycję Preset 1.
2. Kliknij Wywołaj, aby przejść do zapamiętanej pozycji Preset 1.

Ustawianie i wywoływanie patroli

1. Utwórz wiele pozycji Preset, aby je wykorzystać do patrolu.
3. Kliknij +, aby wybrać pozycję Preset.
4. Aby ustawić żądany patrol, dodaj kolejne pozycje Preset.
5. W celu rozpoczęcia patrolu kliknij symbol Play.

Ruch

W pozycji "Kamera" wybierz kanał kamery do edycji.

Properties Background Modeling Name: Category 1 Background Modeling - Background Description: Background Background Background

Zaznacz wykrywanie ruchu.

Dodatkowo należy aktywować wykrywanie ruchu w kamerach sieciowych. Szczegółowe informacje znajdują się w podręczniku użytkownika kamery sieciowej.

i

Wskazówka

Aby zapisywać na podstawie wykrywania ruchu, konieczne jest skonfigurowanie harmonogramu w pozycji Zapis.

Reakcja

Wyzwalanie kanału

Po kliknięciu opcji „Reakcja“ ukazuje się ZAKŁADKA Wyzwalanie kanału (tylko dla wykrywania ruchu):

Reaktion Kanal auslösen Zeitplan aktivieren Reaktion Alle A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 Anwenden OK Abbrechen

Wybierz jeden lub więcej kanałów kamer, które w razie alarmu mają wykonywać tę reakcję.

Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

Harmonogram

Wybierz ZAKŁADKĘ Harmonogram.

Ustaw godziny, w jakich mają być wyzwalane reakcje ustawione na ZAKŁADCE Reakcja.

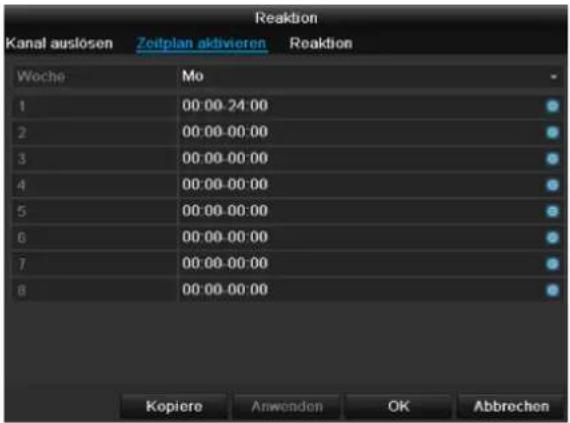

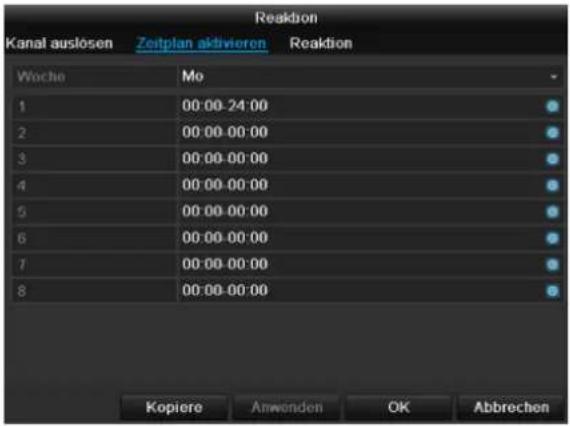

Kanal auslösen Zeitplan aktivieren Reaktion Woche Mo 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopiere Anwenden OK Abbrechen

1. Wybierz dzień i wprowadź harmonogram.

Wskazówka

Można zdefiniować maks. 8 rastrów czasowych w przedziale od 00:00 do 00:00; czasy poszczególnych rastrów nie mogą się nakładać.

1. Dla funkcji Kopiuj wybierz, czy ustawienie ma być przeniesione na wszystkie dni tygodnia oraz na ustawienia urlopowe.

2. Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

Reakcja

Wybierz ZAKŁADKĘ Reakcja.

Tu można skonfigurować działanie nagrywarki w razie wystąpienia zdarzenia (np. wykrycia ruchu), klikając odpowiednie pole wyboru.

Parametry	Powiadomienia
Pełen ekran -wyskakujące okienko	W widoku na żywo obraz kamery jest ustawiany w trybie pełnoekranowym
Powiadomienie CMS	Wysyła sygnał alarmu do komputera PC z zainstalowanym oprogramowaniem ABUS CMS. W tym celu oprogramowanie musi być uruchomione, a nagrywarka ustawiona na tryb monitorowania.
Wysłanie e-maila	Wysyłany jest e-mail na podany adres.
Wyzwalanie wyjścia alarmowego

- Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

Strefa prywatna

W pozycji „Kamera” wybierz kanał kamery do edycji. Zaznacz opcję Strefa prywatna.

1. Zaznacz za pomocą myszy maksymalnie cztery obszary strefy prywatnej.

2. Dla opcji Kopiuj określ, czy ustawienie powinno zostać przejęte w odniesieniu do wszystkich kamer.

3. Potwierdź ustawienia, klikając Zastosuj i wyjdź z menu klikając OK.

Monitorowanie sabotażu

W pozycji „Kamera” wybierz kanał kamery do edycji. Zaznacz pole wyboru „Monitorowanie sabotażu”.

Harmonogram

Wybierz ZAKŁADKĘ Harmonogram.

Ustaw godziny, w jakich mają być wyzwalane reakcje ustawione na ZAKŁADCE Reakcja.

Kanal auslösen Zeitplan aktivieren Reaktion Woche Mo 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopiere Anwenden OK Abbrechen

1. Wybierz dzień i wprowadź harmonogram.

i

Wskazówka

Można zdefiniować maks. 8 rastrów czasowych w przedziale od 00:00 do 00:00; czasy poszczególnych rastrów nie mogą się nakładać.

1. Dla funkcji Kopiuj wybierz, czy ustawienie ma być przeniesione na wszystkie dni tygodnia oraz na ustawienia urlopowe.
2. Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

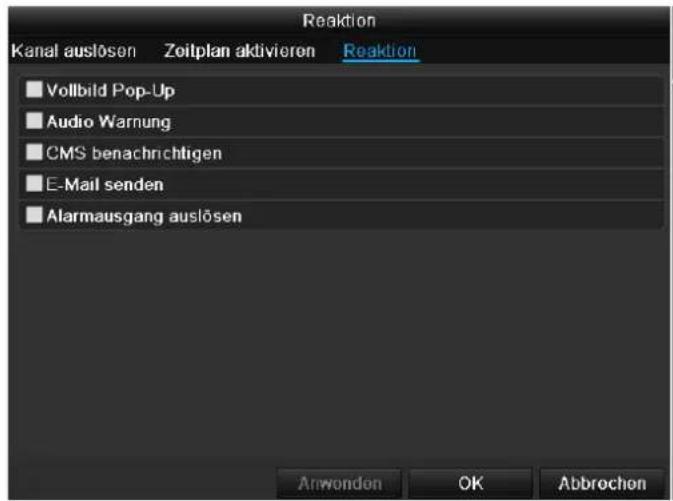

Reakcja

Wybierz ZAKŁADKĘ Reakcja.

Tu można skonfigurować działanie nagrywarki w razie wystąpienia zdarzenia (np. wykrycia ruchu), klikając odpowiednie pole wyboru.

Parametry	Powiadomienia
Pełen ekran -wyskakujące okienko	W widoku na żywo obraz kamery jest ustawiany w trybie pełnoekranowym
Ostrzeżenie audio	Urządzenie emituje powtarzalny sygnał dźwiękowy
Powiadomienie CMS	Wysyła sygnał alarmu do komputera PC z zainstalowanym oprogramowaniem ABUS CMS. W tym celu oprogramowanie musi być uruchomione, a nagrywarka ustawiona na tryb monitorowania.
Wysłanie e-maila	Wysyłany jest e-mail na podany adres.
Wyzwalanie wyjścia alarmowego

- Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

Utrata obrazu wideo

W pozycji „Kamera” wybierz kanał kamery do edycji. Zaznacz pole wyboru „Video Loss” dla alarmu.

Harmonogram

Wybierz ZAKŁADKĘ Harmonogram.

Ustaw godziny, w jakich mają być wyzwalane reakcje ustawione na ZAKŁADCE Reakcja.

Reaktion Kanal auslosen Zeitplan aktivieren Reaktion Woche Mo 1 00:00-24:00 2 00:00-00:00 3 00:00-00:00 4 00:00-00:00 5 00:00-00:00 6 00:00-00:00 7 00:00-00:00 8 00:00-00:00 Kopiere Anwenden OK Abbrechen

1. Wybierz dzień i wprowadź harmonogram.

i

Wskazówka

Można zdefiniować maks. 8 rastrów czasowych w przedziale od 00:00 do 00:00; czasy poszczególnych rastrów nie mogą się nakładać.

1. Dla funkcji Kopiuj wybierz, czy ustawienie ma być przeniesione na wszystkie dni tygodnia oraz na ustawienia urlopowe.

2. Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

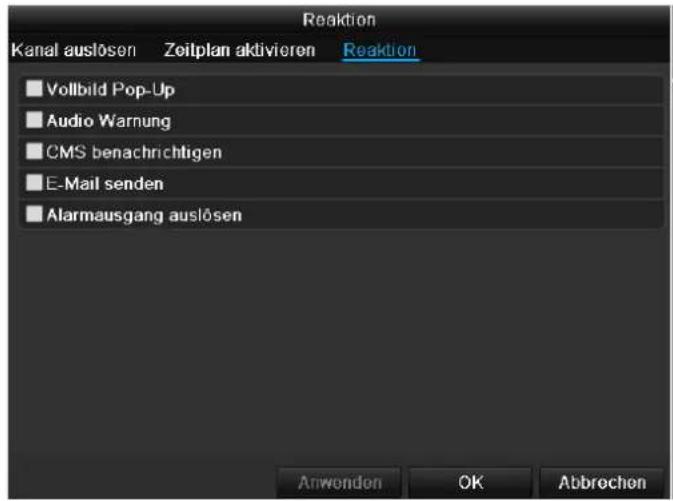

Reakcja

Wybierz ZAKŁADKĘ Reakcja.

Tu można skonfigurować działanie nagrywarki w razie wystąpienia zdarzenia (np. wykrycia ruchu), klikając odpowiednie pole wyboru.

Parametry	Powiadomienia
Pełen ekran -wyskakujące okienko	W widoku na żywo obraz kamery jest ustawiany w trybie pełnoekranowym
Ostrzeżenie audio	Urządzenie emituje powtarzalny sygnał dźwiękowy
Powiadomienie CMS	Wysyła sygnał alarmu do komputera PC z zainstalowanym oprogramowaniem ABUS CMS. W tym celu oprogramowanie musi być uruchomione, a nagrywarka ustawiona na tryb monitorowania.
Wysłanie e-maila	Wysyłany jest e-mail na podany adres.
Wyzwalanie wyjścia alarmowego

- Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

Konfiguracja nagrywania

Ustawianie

Otwórz główne menu i kliknij Zapis.

Harmonogram

Za pomocą funkcji Harmonogram konfigurowane są czasy zapisu lub „wyzwalacze“ (typ zapisu) dla poszczególnych kamer.

Wskazówka

Ponieważ ustawienia dla ZAKŁADEK Zapis i Obraz natychmiastowy są identyczne, będą one opisane tylko raz.

Kofigur: angrywals Harmonegrum Kodzwanie Zoeworsoweja Wakcje Harmonegrum Harmonegrum analog Kameta Analog 1 Wt Harmonegrum 0 2 4 6 8 10 12 14 16 18 20 22 24 Pan Wt Ca Caw Fl Seb Nle Ethykg Normal Debugger Alarm Ruck lab at... Ruck i Alarm Live Koplas Zakr Wolusz

W menu OSD zostaną wyświetlone od lewej do prawej strony godziny wybranego dnia (dni są rozmieszczone od góry do dołu). Na prawo od wyświetlanego obrazu widoczna jest kolorowa legenda, tzn. w skonfigurowanym harmonogramie okresy zapisu są wyróżnione kolorami odpowiednich „wyzwalaczy“, czyli typów zapisu.

Kolor	Legenda
Niebieski	Czas Czas w godzinach
żółty	Wykrywanie ruchu
Jasnoniebieski	Wykrywanie ruchu i wyzwalacze alarmów
Czerwona	Alarm
Szary	Brak wyboru
brązowy	Ruch lub alarm

• Wybierz kamerę i kliknij pole wyboru Uaktywnij harmonogram.
• Kliknij Edytuj, aby ustalić rodzaj i czas harmonogramu.

Edycja Tydr | Pon Przez cela dobę Czas pocz./kon 00:00-00:00 Czas pocz./kon 00:00-00:00 Czas pocz./kon 00:00-00:00 Czas pocz./kon 00:00-00:00 Czas pocz./kon 00:00-00:00 Czas pocz./kon 00:00-00:00 Czas pocZ./kon 00:00-00:00 Czas pocZ./kon 00:00-00:00 Typ video Normal Typ video Normal Typ video Normal Typ video Normal Typ video Normal Typ video Normal Typ video Normal Kopiuj Zast OK Anuluj

1. W menu rozwijanym w pozycji, Harmonogram' zdefiniuj ustawiany dzień.
2. Włącz/wyłącz „Cały dzień”. Jeżeli aktywny jest wybór Cały dzień, nie można wprowadzić zdefiniowanych czasów, ustawione parametry odnoszą się do całego dnia.
3. Aby wprowadzić ustawienia zależne od czasu, wyłącz

Przykładowe zastosowanie

Ma być wykonany zapis w godzinach 11:00 - 07:00. W tym celu należy skonfigurować 2 strefy czasowe.

1. 11:00 - 24:00
   2.00:00 - 07:00

opcję, Cały dzień'.

1. W menu wyskakującym wprowadź, typ' zapisu.

• Czas
• Ruch
•

1. Dla ustawienia zależnego od czasu można zdefiniować maks. 8 rastrów czasowych w przedziale od 00:00 do 24:00; czasy poszczególnych rastrów nie mogą się nakładać.

Wskazówka

Aby zapisywać na podstawie wykrycia ruchu lub alarmu, należy tę opcję ustawić najpierw w menu Kamera (patrz str. 39 „Konfigurowanie stref“), lub Konfiguracja (patrz str. .48 „Alarm“).

- Klikając Kopiuj, można przenieść to ustawienie na inne dni lub na cały tydzień.

Zakończ ustawienia na ekranie zapisu, klikając Zastosuj a następnie OK.

Kodowanie

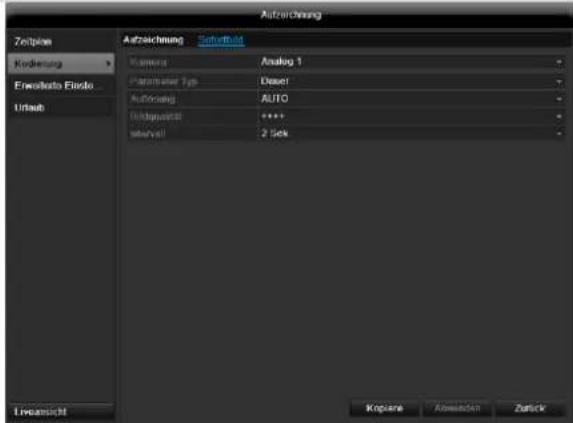

ZAKŁADKA Zapis

Za pomocą funkcji Harmonogram konfigurowane są czasy zapisu lub „wyzwalacze“ (typ zapisu) dla poszczególnych kamer.

W tym podmenu dostępne są następujące ustawienia:

Kamera	Ustawiana kamera
Parametry kodowania	Ustawiany strumień
Typ strumienia	Predefiniowany strumień wideo
Rozdzielczość	CIF / 4CIF / VGA / HD720P / 1080P
Przepływność	Wybór zmiennej i stałej przepływności
Jakość wideo	Różne poziomy jakości +++: średnia jakość ++++: wysoka jakość
Częstotliwość odświeżania obrazu	Ustawienia liczby klatek dla strumienia
Tryb maks. przepływności	Wybór trybu ustawień przepływności Zdef. przez użytkownika (32 – 8192)
Maks. przepływność (Kbps)	Ustawienia maksymalnej przepływności
Zalecana maks. przepływność obszaru	Zalecana przepływność w zależności od ustawionej rozdzielczości, częstotliwości odświeżania obrazu itp.
Czas przed alarmem	Czas zapisu sprzed alarmu w sekundach
Czas po alarmie	Czas zapisu po alarmie w sekundach
Maksymalna liczba dni (dni)	Ustawienie najdłuższego czasu przechowywania zapisanych plików.

Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

TAB Substream

Mogą być ustawiane następujące parametry:

Kamera	Ustawiana kamera
Typ strumienia	Predefiniowany strumień wideo
Rozdzielczość	CIF / 4CIF / VGA / HD720P / 1080P
Typ przepływności	Wybór zmiennej i stałej przepływności
Jakość wideo	Różne poziomy jakości +++: średnia jakość ++++: wysoka jakość
Częstotliwość odświeżania obrazu	Ustawienia liczby klatek dla strumienia
Tryb maks. przepływności	Ogólnie, Zdefiniow. przez użytkownika (32 - 8192
Maks. przepływność (Kbps)
Zalecana maks. przepływność obszaru	3072~5120 (Kbps)

Potwierdź ustawienia, klikając Zastosuj i wyjdź z menu klikając Powrót.

Zaawansowane ustawienia

Nadpisz

Ustal, czy po zapełnieniu twardego dysku mają być nadpisywane najstarsze zapisy.

Model	Wg daty / Wg tygodnia / Wg miesiąca
Czas startowy	Wybór daty początkowej/czasu początkowego
Czas końcowy	Wybór daty końcowej/czasu końcowego

Zakończ ustawienia klikając Zastosuj i OK.

Urlop

Korligat Surywania Harmoszegna Kodowanie Zawowcowa Wakcja 1 Holiday1 Wyłączni StyDzone 1.SlyDzone 2 Holiday2 Wyłączni StyDzone 1.SlyDzone 3 Holiday3 Wyłączni StyDzone 1.SlyDzone 4 Holiday4 Wyłączni StyDzone 1.SlyDzone 5 Holiday5 Wyłączni StyDzone 1.SlyDzone 6 Holiday6 Wyłączni StyDzone 1.SlyDzone 7 Holiday7 Wyłączni StyDzone 1.SlyDzone 8 Holiday8 Wyłączni StyDzone 1.SlyDzone 9 Holiday9 Wyłączni StyDzone 1.SlyDzone 10 Holiday10 Wyłączni StyDzone 1.SlyDzone 11 Holiday11 Wyłączni StyDzone 1.SlyDzone 12 Holiday12 Wyłączni StyDzone 1.SlyDzone

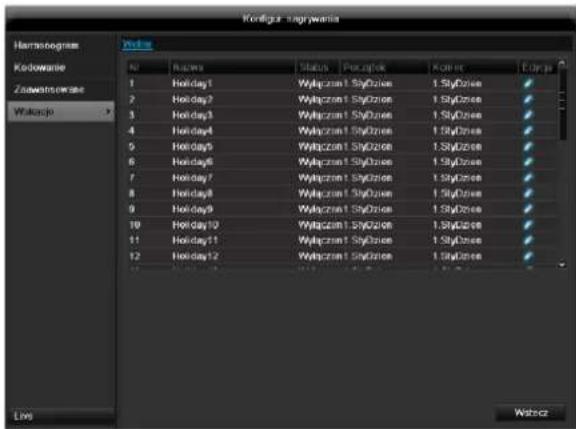

W tym submenu można wykonać 32 różne ustawienia zapisu na urlop lub święta.

Aby wykonać te ustawienia, kliknij symbol „Edytuj“.

Edyluj Nazwa Holiday1 Włącz ■ Tryb Wg miesiąca Począjatk Sły 1 Koniec Sły 1 Zast OK Anduluj

Urlop	Ręczne wprowadzenie nazwy urlopu lub święta
Aktywny	Uaktywnianie lub wyłączanie ustawionego urlopu

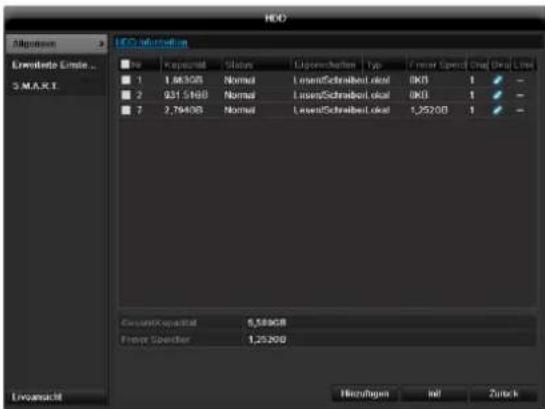

Zarzadzanie HDD

Twarde dyski

i

Wskazówka

Urządzenie może zarządzać 3,5-calowym twardym dyskiem SATA.

Zanim będzie można wykonywać zapisy na twardym dysku, każdy zamontowany dysk musi zostać „inicjalizowany”. Dopiero wówczas urządzenie wykryje twardy dysk oraz jego przypisanie.

Ostrzeżenie

Inicjalizacja powoduje skasowanie wszystkich danych zapisanych na twardym dysku!

Pamiętaj o zabezpieczeniu tych danych przed inicjalizacją dysku.

Montaż twardego dysku

1. Odłącz urządzenie od sieci elektrycznej i otwórz osłone.
2. Przestrzegaj przepisów ESD przy obchodzeniu się z urządzeniami elektronicznymi, zapewnij sobie uziemienie.
3. Nie otwieraj obudowy w pomieszczeniach z dywanami i innymi okładzinami podatnymi na naładowanie elektrostatyczne.
4. Unikaj kontaktu ciała z wszystkimi podzespołami na płytce drukowanej.

Ostrzeżenie

W razie wątpliwości co do interpretacji instrukcji lub nieznalezienia w instrukcji potrzebnej informacji, zwrócić się do specjalisty instalatora.

1. Zamontuj twardy dysk i wykonaj połączenia.
2. Założ z powrotem osłonę i podłącz urządzenie do sieci zasilającej.

i

Wskazówka

Jeżeli zainstalowany dysk nie jest wyświetlany, sprawdź złącza.

Kliknij w menu „HDD“, aby wykonać ustawienia dotyczące zarządzania twardymi dyskami.

Zadałane HDD Objective Zadałane HDD S.M.A.R.T. Institute Papierevisie Status Wapliczwoło Fip Water inwest Orug Laryd Unit 1 2,06308 Nameing Outcraft-oppie Lebanier 0457 1 Cachowia programmi: 1,06308 Cachowia network interface: OKB Live Dode Inizi Waterz

Parametry zarządzania twardymi dyskami

Informacja HDD	Opis
Etykieta	Podaje wewnętrzny numer złącza
Pojemność	Pojemność twardego dysku w GB
Stan	Informuje o aktualnym stanie twardych dysków:Nie inicjalizowanyNormalyNieprawidłowyUśpiony (=Standby)
Właściwości	• Tylko odczyt: zabezpieczenie przed zapisem• Odczyt/Zapis odczyt i zapis
Typ	Lokalny: twardy dysk urządzeniaNFS: twardy dysk sieciowyW miarę możliwości unikaj stosowania zapisu na NFS ze względu na ewentualne problemy kompatybilności.
Wolne miejsce na dysku	Informuje o wielkości miejsca na dysku dostępnego do zapisu
Kasuj	Usuwanie twardego dysku

1. Wybierz twardy dysk, uaktywniając pole wyboru.
2. Uruchom procedurę, klikając Inicjalizuj.
3. Potwierdź pytanie sprawdzające klikając OK.
4. Słupek stanu informuje o postępie inicjalizacji.
5. Po zakończeniu procedury ukazuje się twardy dysk.

Ustawienia twardych dysków kamer

Kliknij podmenu „Ustawienia rozszerzone”.

Tryb: Pamięć

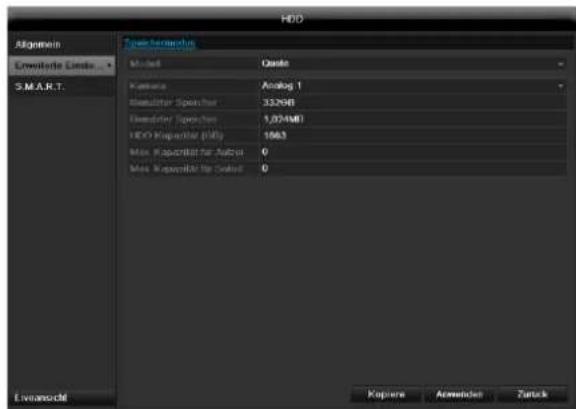

HDD Algeheim Enerfeste CDs S.M.A.R.T. Spinterarches Model Quick Parameter Analog 1 Simulator Speicher 332KB Demulator Speicher 5,024MB HDD Kupenzite Pdty 1663 Max Kupenzite for Output 0 Max Kupenzite for Output 0 Kopere Anwender Zurück

Kamera	Wybór kanału kamery do edycji
Używana pamięć wideo	Wielkość pliku zapisu
Pojemność HDD (GB)	Pojemność twardego dysku w GB
Maks. pojemność (GB) do zapisu	Ustal maksymalną wielkość zapisu na twardym dysku na jedną kamerę.

1. Dla opcji Kopiuj określ, czy ustawienie powinno zostać przejęte w odniesieniu do wszystkich kamer.
2. Potwierdź ustawienia, klikając Zastosuj i wyjdź z menu klikając OK.
3. Kliknij Zastosuj i potwierdź restart w następnym oknie klikając OK.

S.M.A.R.T

Kliknij podmenu „S.M.A.R.T”.

W tym podmenu można sprawdzić dysk twardy pod kątem ewentualnych błędów. W miarę możliwości nie dezaktywuj tej funkcji.

HDD Einstellungen HDD Nr. 7 HDD Eigenschaften ● R/W ● Nur Lase-Rechte ● Redundant Gruppe ●1 ●2 ●3 ●4 ●5 ●6 ●7 ●8 ●9 ●10 ●11 ●12 ●13 ●14 ●15 ●16 HDD Repaclität 2,79405 Anwenden OK Abbrechen

HDD	Wybór dysku twardego do edycji
Status autotestu	Wyświetla status bieżącego autotestu
Typ autotestu	Wybierz typ autotestu.Krótki tekst / rozszerzony test / test z transportem
S.M.A.R.T	Kliknij tę ikonę, aby uruchomić autotest
Temperatura (°C)	Wyświetlanie temperatury dysku twardego
Włączanie (dni)	Wyświetlanie dni pracy dysku twardego
Autoocena	Wskazanie statusu autooceny
Pełna analiza	Wskazanie statusu analizy

Potwierdź ustawienia klikając Zastosuj i wyjdź z menu klikając OK.

Uwaga: Jeżeli zainstalowany jest tylko jeden twardy dysk i zostanie mu nadany stan „Tylko odczyt”, urządzenie nie będzie mogło zapisywać danych!

Sprawdzanie stanu twardego dysku

Stan każdego twardego dysku można sprawdzić w menu Konserwacja. W danych dziennika zapisywane są informacje systemu SMART (Self-Monitoring, Analysis and Reporting Technology).

• Wywołaj plik dziennika i wyszukaj informacje/S.M.A.R.T. Twardy dysk. Konfigurowanie alarmów twardego dysku
• Możesz ustalić alarmy, które będą informować o błędach twardego dysku.
  • W tym celu wywołaj ostrzeżenie w menu Ustawienia.

Zapis panika

Zapis

Naciśnij przycisk REC lub przejdź w menu głównym na Zapis panika, aby uruchomić ręcznie zapis obrazu/wideo lub wysterować wyjście alarmowe.

Kliknij podmenu „Zapis”.

HDD Agruppen > HDD information Newalter Einsta... S.M.R.P.E. File Positional Status Logewertelten Typ Faser Spread Chg (Dra) Line 1 1.6830B Normal Laser/Schreiber Local OKB 1 - 2 931.518B Normal Laser/Schreiber Local OKB 1 - 7 2.7940B Normal Laser/Schreiber Local 1,3520B 1 - Cassell/Quasital 6,589GB Faser Spertifier 1,3520B Heinzungen Inl Zurich

Analogowe	Wybór ustawień dla wszystkich kamerKliknij „Off” lub „on”, aby zmienić ustawienia.„On zielony”Zapis wg harmonogramuOn żółty:Zapis poprzez ręczną obsługęOff czerwony:Brak zapisu
Czas trwania	Kliknij znak, aby aktywować opcję zapisu ciągłego dla wszystkich kanałów na cały dzień.Wybierz „Tak”, aby potwierdzić wybór.
Wykrywanie ruchu	Kliknij znak, aby aktywować opcję rozpoznawania ruchu dla wszystkich kanałów na cały dzień.Wybierz „Tak”, aby potwierdzić wybór.

Odtwarzanie

Naciśnij przycisk Play lub w menu głównym pozycję Zapis, aby wyszukać zapisy wideo na podstawie zdarzenia lub znacznika lub obejrzeć zapisane obrazy.

Czas

Zdarzenie Zmacznik Obraz Analog A1 A2 A3 A4 Typ video Wisz File Type Wisz Porcatak 22-03-2012 69:00:00 Korsec 22-03-2012 23:59:59 Odlworz Seakoj Anuty

Dostępne są następujące ustawienia.

Wszystkie/A1 – A4	Ustawiana kamera
Tryb zapisu	Czas, Wykrywanie ruchu, Alarm lub wykrywanie ruchu i/lub alarm, Ręczny zapis, Wszystkie zapisy
Typ pliku	Zablokowane, Odblokowane, Wszystkie
Czas startowyCzas końcowy	Podaj datę i godzinę włączenia.

- Kliknij Szukaj, aby wyszukać zapisy na podstawie dokonanych ustawień. Zostaną wyświetlone wyniki.

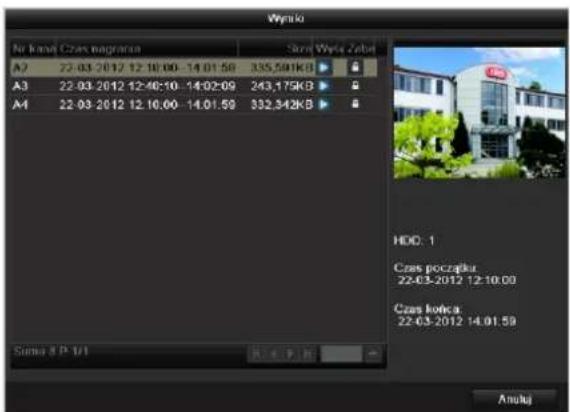

Wynko Nr. Ikańi Czas nagarana Sztu Wytis Zebu A2 22.03.2012 12:10:00-14:01:58 335,501KB A3 22.03.2012 12:40:10-14:02:09 243,175KB A4 22.03.2012 12.10:00-14:01:59 332,342KB Suma 8 P 1/1 Anatu HDO: 1 Czas poczajku: 22.03.2012 12:10:00 Czas końca: 22.03.2012 14:01:59

- Wybierz zapis, klikając wiersz a następnie symbol odtwarzania.

i

Wskazówka

W trybie odtwarzania możesz w każdej chwili powrócić do wyszukiwania zdarzeń, klikając prawym przyciskiem i wybierając opcję „Szukaj wideo”.

i

Wskazówka

Submenu „Znaczniki” i „Obraz” są prawie identyczne z opisanym wyżej menu i dlatego nie będą osobno wyszczególniane.

W submenu „Znaczniki” wyszukiwanie odbywa się nie na podstawie rodzaju zapisu lecz oznaczenia lub słowa kluczowego nazwy znacznika.

Zdarzenie

Kliknij podmenu „Zdarzenie”.

Cłagno Znastrak Znastrak Obraz Typ zbażternia Wejście alarmowe Pośczań 22-03-2012 03:00:00 Notes 22-03-2012 23:59:59 ■ Nr wo alarm Nazwa alarmu Adres Icamory IP ✓ A<-1 Lokalnie ✓ A<-2 Lokalnie ✓ A<-3 Lokalnie ✓ A<-4 Lokalnie Szukraj Analyg

Zostanie wyświetlona lista wszystkich typów zdarzeń.

W ramach opcji, Typ zdarzenia' wybierz, czy w przypadku ruchu ('Wykrycie ruchu') ma zostać wykonane wyszukiwanie zapisów.

Zaznaczając odpowiednie pole wyboru, wybierz jedną lub kilka kamer.

Kliknij Szukaj.

Na wyświetlonej liście wybierz jeden lub kilka zapisów zdarzeń. Kliknij Szczegóły, aby uzyskać dokładniejsze informacje o zapisach.

Eksport

Czas

Adobe Zadarzene Obraz Top view Win2 Film Type Win2 Photodiv 22.03.2012 00:00:00 Kuwanac 22.03.2012 23:59:59 Live Openport Winzaik Wolace

i

Wskazówka

Funkcja eksportu zabezpiecza ważne zapisy na połączonych nośnikach zewnętrznych np.:

• nośnikach USB,
• twardym dysku USB,
• nagrywarce DVD itd.

- W razie wybrania opcji „Quick Export“ eksportowane są wszystkie zapisy wybranego okresu. Należy przy tym uwzględnić, że można wyeksportować maks. 24 godziny.

1. Wprowadź parametry, patrz str. 330.
2. Kliknij Szukaj, aby uruchomić wyszukiwanie; zostanie wyświetlony ekran wyników.

Wynki Nr. kuj Czas nagieranie A2 22-03-2012 12:10:00-14:15:59 A3 22-03-2012 12:40:10-14:16:09 A4 22-03-2012 12:10:00-14:15:59 Sumsa 3 P 1/1 Szas Wyski Zabel 377.486KB 284.679KB 373.830KB HDO: 1 Czas pacziątku: 22-03-2012 12:10:00 Czas końcus: 22-03-2012 14:15:59 Celk. rozmetar 1.011MB Archiw Anulu

• Zostanie wyświetlona wielkość pliku indywidualnego zapisu oraz całkowita wielkość wszystkich znalezionych zapisów.
• Klikając symbol „Odtwarzanie“ można obejrzeć odpowiedni zapis.

• Aby zablokować lub zwolnić plik, kliknij symbol „Blokada“.

• Kliknij Archiw, aby przejść do ekranu eksportu.

Archim Nizwa uzyglozella USB1.1 Odswioz Nizwa Nizwa Typ Data modifik. Ushf Wylsw VHDB5000 Folder 16.02.2013 GB 02:30 Wolse mlepcie 836MB Nowy Format Archiw Analog

1. Z menu rozwijanego wybierz połączony nośnik, na którym ma być zapisana kopii bezpieczeństwa danych.
2. Jeżeli nośnik nie został wyświetlony, kliknij Uaktualnij.

- Jeżeli nośnik nadal nie zostanie wyświetlony, odłącz złącze od urządzenia i połącz nośnik ponownie. Przeczytaj odnośne informacje producenta.

1. Kliknij Start, aby rozpocząć eksport. Będzie wyświetlany wskaźnik postępu wykonywania kopii bezpieczeństwa.

Expolr Export... 1/3: Anuluj

i

Wskazówka

Po zapisaniu kopii bezpieczeństwa można wybrać dane na nośniku i odtworzyć odtwarzaczem (jest kopiowany razem z zabezpieczanymi danymi). W ten sposób można sprawdzić, czy eksport przebiegł prawidłowo.

i

Wskazówka

Zapisy „Pre-play“- / zapisy sprzed alarmu można przeglądać tylko, jeżeli zostały nagrane przed alarmem.

Zdarzenie (typ zdarzenia, Ruch')

Zdazome Top: Zdazome Rash Poczelnk 21-03-2012 00:00:00 Number 23-03-2012 33.59.59 Analog A1 A2 A3 A4 Live Stroke Write Action

Zdefiniuj okres wyszukiwanych zapisów za pomoc pół wyboru „Czas startowy“ i „Czas końcowy“. Wybierz kamerę, włączając lub wyłączając pole wyboru i klikając Szukaj.

W obu typach zdarzeń po wciśnięciu przycisku Szukaj ukazuje się następujące okno.

Wejscie alarmowe Source Poczatnik Kontac A=1 21-03-2012 09:05:48 21-03-2012 09:05:50 Suma 1P 1/1 Pre-play 30s Post-play 30s Eksport Szczeg Anulu

Wybierz pliki do eksportu, włączając lub wyłączając pole wyboru. W pozycjach „Pre-play“, i „Post-play“ możesz ustawić czas sprzed alarmu i czas po alarmie. W ten

i

Wskazówka

Submenu „Czas“ i „Obraz“ są podobne i nie będą osobno omawiane.

sposób możesz zdefiniować długość eksportowanego wideo.

Kliknij Szczegóły, aby obejrzeć wybrane wideo.

Dokładniejsze informacje na temat okna Szczegóły patrz CZAS (str. 330).

Konserwacja

i

Wskazówka

Menu służy do konserwacji urządzenia i powinno być obsługiwane tylko przez doświadczonych użytkowników.

Zamagrasie systemes Date sydoriewa Status: zmagrasie Status: konski Kamera nagywand Alarm Status Status: nyska Operatki Kontigatoro Akiosk: Fintawere Fisk: Wyung spec Newer orygieros Model SPS Worans software Worans kiosiko TVHD80000 ADUS DVR TVHD80000 04/01/201168858091971/34WCVU V1.1.6, Idalo 120215 V1.0, Beld 120225 Live Wrec

Menü	Ustawienie
Informacja o systemie	Informacje o urządzeniu (numer seryjny, stan oprogramowania firmware itd.)
Wyszukiwanie protokołu	W ramach wyszukiwania protokołu (=plik dziennika) można wyszukiwać zapisy i informacje na podstawie określonych kryteriów, np. alarm, wyjątk, obsługa lub informacja (stan S.M.A.R.T. twardego dysku).
Import/ Eksport	Eksport, import ustawień
Uaktualnienie	Wykonanie uaktualnienia oprogramowania firmware
Standard	Reset systemu
Sieć	Wskaźnik prędkości transferu i odbioru nagrywarki

Informacja o systemie

System Workload System Info Product1.2.1 Start Date: 20-04-2012 End Date: 20-04-2012 Filter 1: Alfa Filter 2: Alfa Standard Not Detect No Filter 1 Start Filter 2 Parambool Window Details Cancam 9 P.3 FT Export Sachen Zuteck

i

Wskazówka

W menu informacyjnym wyświetlane są dane techniczne urządzenia oraz informacje o różnych ustawieniach kamer, zapisu itd.

Jest to pomocne np. przy zgaszaniu zapytań do pomocy technicznej.

Wyszukiwanie protokołu

System Wartung System Info Protocol System Import / Export Update Standard Net Detect Protocol System Started 20-04-2012 00:00:00 Endset 20-04-2012 23:59:59 Filter 1 Alle Filter 2 Alle File 1 Fail Filter 3 Parameters Window Details 1 Information 20.04.2012.00.00.01 Beginn Aufnahme N/A 2 Information 20.04.2012.00.00.01 Starte Aufnahme N/A 3 Information 20.04.2012.00.00.02 Beginn Aufnahme N/A 4 Information 20.04.2012.00.00.02 Starte Aufnahme N/A 5 Information 20.04.2012.00.00.02 Beginn Aufnahme N/A 6 Information 20.04.2012.00.00.02 Starte Aufnahme N/A 7 Information 20.04.2012.00.00.02 Beginn Aufnahme N/A 8 Information 20.04.2012.00.00.02 Starte Aufnahme N/A 9 Information 20.04.2012.00.26.19 HDD S.M.A.R.T. N/A 10 Information 20.04.2012.00.26.19 HDD S.M.A.R.T. N/A 11 Information 20.04.2012.01.26.17 HDD S.M.A.R.T. N/A 12 Information 20.04.2012.01.26.17 HDD S.M.A.R.T. N/A 13 Information 20.04.2012.02.26.17 HDD S.M.A.R.T. N/A Gesamt:38 P.S.T.P Export Suchen Zuteck Livensicht

i

Wskazówka

Wyszukiwanie „zdarzeń” można wykonywać wg następujących głównych typów/zdarzeń/parametrów:

• Wszystkie
• Alarm
• Ostrzeżenie
• Procedura
• Informacja

Filtr1	Filtr2
Wszystkie	-
Alarm	WszystkieWykrywanie ruchuStart/zakończenieStart/zakończeniemonitorowania sabotażu
Ostrzeżenie	WszystkieUtrata sygnału wideoNielegalne zalogowanieHDD pełnyBłąd HDDKonflikt IPRozłączona siećWyjątek zapisuRóżny sygnałwejściowy/wyjściowy wideoBufor zapisu
Procedura	WszystkiePower OnLokalnie: Niezaplanowane zamknięcie systemuLokalnie: Zamknięcie systemu, restart, logowanie, wylogowanieLokalnie: Zmiana ustawieńLokalnie: UaktualnienieLokalnie: Start zapisu
Informacja	WszystkieInformacja HDDHDD S.M.A.R.T.Start zapisuZakończenie zapisuKasowanie przeterminowanego zapisu

1. Wybierz zdarzenie, które ma być wyszukiwane w dzienniku oraz wybierz subparametr.
2. Wprowadź datę i czas startowy i końcowy i kliknij Szukaj.
3. Zostanie wyświetlony wynik.

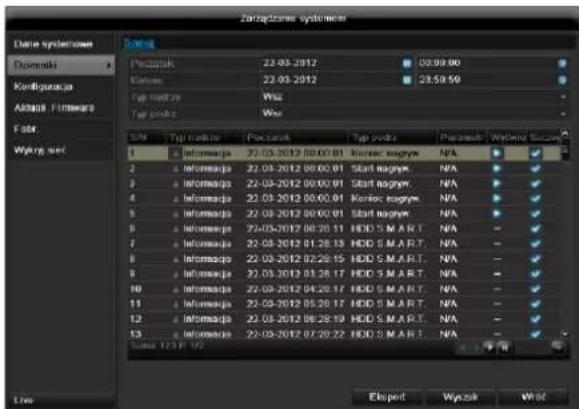

Zonączane Systemes Date sydrowown Dzemań Koribjuranu Akładki Firmware Fahr Wyłog spec Twp Podzniak 22-03-2012 03:09:00 Status 22-03-2012 23:59:59 Typ niewy Ww Typ iodoz Ww S/N Typ iodoz Podzniak Typ iodoz Podzniak Ww 1 Informationa 22-03-2012 00:00:01 Kieriec nagyw N/A 2 Informationa 22-03-2012 00:00:01 Start nagyw N/A 3 Informationa 22-03-2012 00:00:01 Start nagyw N/A 4 Informationa 22-03-2012 00:00:01 Kieriec nagyw N/A 5 Informationa 22-03-2012 00:00:01 Start nagyw N/A 6 Informationa 22-03-2012 00:20:11 HOD S.M.A.R.T. N/A 7 Informationa 22-03-2012 01:28:13 HOD S.M.A.R.T. N/A 8 Informationa 22-03-2012 02:28:15 HOD S.M.A.R.T. N/A 9 Informationa 22-03-2012 03:28:17 HOD S.M.A.R.T. N/A 10 Informationa 22-03-2012 04:28:17 HOD S.M.A.R.T. N/A 11 Informationa 22-03-2012 05:28:17 HOD S.M.A.R.T. N/A 12 Informationa 22-03-2012 06:28:19 HOD S.M.A.R.T. N/A 13 Informationa 22-03-2012 07:28:22 HOD S.M.A.R.T. N/A Source 123 P 17 Elsport Wyzska Wk

- Do przełączania stron służy pasek nawigacji.

Aby przewijać naprzód lub wstecz, naciskaj (3) lub (2). Aby przeskoczy do pierwszej lub ostatniej strony, naciskaj (4) lub (1). Aby dojść do określonej liczby stron, wprowadź ją w polu (5) i potwierdź, klikając (6).

• Kliknij symbol „Szczegół”, aby uzyskać dokładniejsze informacje..
• Kliknij symbol „Odtwarzanie“, aby uruchomić zapis dla tego zdarzenia.
• Kliknij Eksport, aby zapisać kopię bezpieczeństwa pliku dziennika na nośniku USB.

Import/Eksport

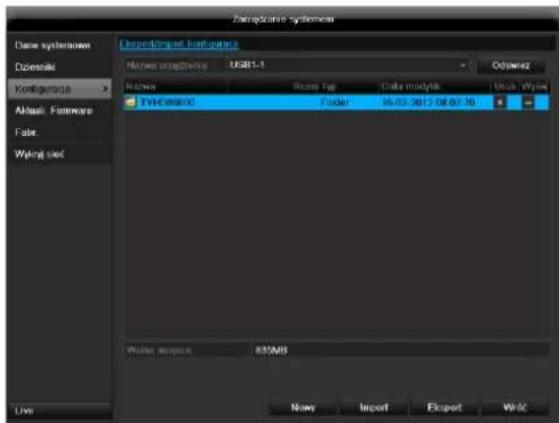

Zwagdanski Systemes Dane systemowe Dzperski Kofergieride Abbasie: Firmware Faster Wyking slot Live Wakupogot, Kowcanski Narwa urospalko USB1-1 Name: Strum Tag: Data mod/ink: USB100000 Folder: 96-03-3012 08:07:36 Wakupogot RSAMS New Import Export Web

i Wskazówka

Dane konfiguracji zawierają wszystkie ustawienia urządzenia, wykonane od momentu jego uruchomienia. Dane te można też zapisać na nośniku USB. Umożliwia to identyczne skonfigurowanie innego urządzenia.

Uaktualnienie

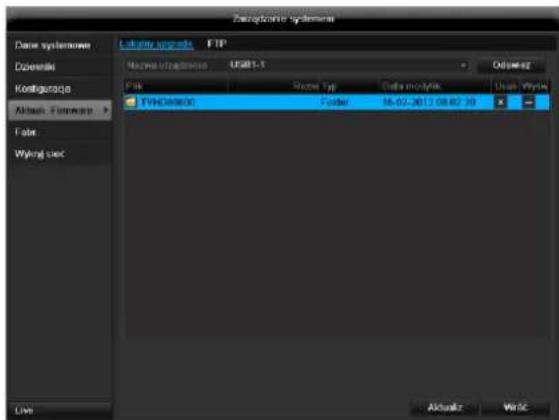

Zanoglasne Systematic Dane systemowe Dianeki Kontoglasne Aktual Filmware Fok Wyking disk Labtary upgals FTP Narwa upgals FTP-1 Fok Stems Typ Data modifik Udah Wycle FVHD00000 Folder 16.02.2013 08:02:29 Aktuals Werte

i

Wskazówka

Uaktualnienie urządzenia może być wykonane z nośnika USB lub przez sieć protokołem FTP.

• Skopiuj plik uaktualniający z rozszerzeniem *.mav na pamięć USB-Stick do katalogu głównego.

• Połącz USB-Stick z jednym ze złączy USB w urządzeniu.

• Wybierz złącze USB, ew. kliknij Uaktualnij.

• Wybierz plik uaktualniający, kliknij Uaktualnij.
• Poczekaj aż urządzenie wykona restart.
• Ewentualnie sprawdź stan oprogramowania firmware w menu Konserwacja, w pozycji Informacja.

Resetowanie systemu

Zatrądzane systemen Datne systemowe Ochroniki Konfiguracja Aktual - Firmware Status: Wykryj siec Udżewania fabryczne dostafa przywroczone po restarcie OK? OK WinC

i

Wskazówka

Ta operacja powoduje przywrócenie ustawień fabrycznych urządzenia (Reset).

Ostrzeżenie

Zostaną skasowane wszystkie ustawienia, wykonane od momentu uruchomienia (kamery, ustawienia zapisu, alarmy itp.)

Zabezpiecz ustawienia, aby uniknąć ich utraty. Po zresetowaniu urządzenia można je ponownie wczytać.

Net Detect

Znajdane systemme Base Systemme Dzoromiki Koefingerja Akust. Firmware Floor Wyking node 1024kbps LAN2 Wynywna 42kbbps Odbrac 1kbps Pits Osten pole:2 Typ Adress MAC sync MTU(3) Typ NC Back LAN1 Udane Ethernet 00:40:35 dB 1b:60 1500 100M Full-Dup LAN2 Udane Ethernet 00:40:35 dB 1b:67 1500 100M Full-Dup Live WBC

i

Wskazówka

Tu wyświetlane są informacje o ruchu w sieci i interfejsach sieciowych.

ZAKŁADKA Ruch

Zeroplasma system Dane systemowe Duterraki Kontigarcia Akbasti, Firmware Fiber Währing slot Sach Szakarne slot 1.024Kbps LAN1 Wyrjansu 472Kbps DTMOR 13Kbps PSI Status power, Type Active MAC vinyl MTUBT Typ NC Box B LAN1 Umsat Ethernet 00 49.25.66 1b:68 1500 100M Full-Dup LAN2 Umsat Ethernet 00 49.25.66 1b:67 1500 100M Full-Dup Lys Winsc

Wyświetlana jest graficznie ilość odebranych i wysłanych danych.

W polu pod grafiką stosownie do ustawie sieci wyświetlany jest stan i informacje o jednym lub dwóch złączach sieciowych.

ZAKŁADKA Wykrywanie sieci

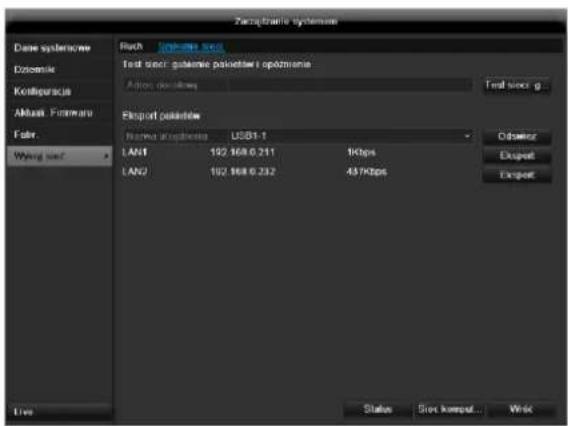

Zacojrbanu systemowe Dase systemowe Dizomnić Kośligacja Akuszki, Finanaru Fahr. Wyung siec Rach Todno: 100 Test sech: podzne paskstów i opółzmena Action dozaków Test sech: g Export paskstów Name: oplastowe USB1.1 LAN1 192.168.0.211 9Kbps LAN2 192.168.0.232 437Kbps Odomnić Export Export Live Status Snot klasny Wisk

W pozycji „Test sieci“ można sprawdzić połączenie z innym urządzeniem, np. komputerem („ping’). Wprowadź adres sieciowy sprawdzanego urządzenia (np. 192.168.0.25) i naciśnij Test.

Wynik Średnie opóźnienie: 4 ms Ilość zgubionych klatek: 0% OK

Ukaża się informacje o dwóch parametrach.

Parametry	Ustawienie
Średnie opóźnienie	Czas potrzebny na odpowiedź pingowanego urządzenia
Współczynnik straty pakietów:	Pokazuje w procentach, jaka część pakietów nie została przesłana

i

Wskazówka

W razie wysokiego współczynnika straty pakietów wskazane jest powtórzenie „Testu sieci”.

i

Wskazówka

Jeżeli współczynnik straty pakietów nadal będzie wysoki, należy sprawdzić, czy okablowanie sieci jest prawidłowe i czy przewód nie jest uszkodzony. Im wyższy współczynnik straty pakietów, tym gorsze połączenie między pingowanym urządzeniem i nagrywarką.

W pozycji „Eksport pakietów sieciowych“ można wyeksportować ustawienia poszczególnych złącz, lub złącza zależnie od ustawień.

1. W pozycji „Nazwa urządzenia“ wybierz nośnik pamięci, na którym mają być zapisane ustawienia.
2. Kliknij Eksport

Eksport pakietu Anuluj

Po dojściu wskaźnika postępu do końca w razie powodzenia inicjalizacji ukazuje się okienko informacyjne. Zamknij je, klikając OK.

Kliknij stan, aby wyświetlić stan złącz LAN (połączone/nie połączone).

- Kliknij Sieć, aby zmienić ustawienia sieciowe (patrz str. 346).

Zakładka Statystyka zasobów sieciowych

Na tej zakładce jest wyświetlana stosowana szerokość pasma urządzenia.

Za pomocą opcji Aktualizacja można zaktualizować da- ne.

Zamknij

Wylacz Zabez Wyłącz Restart Anuluj

i

Wskazówka

• Wybierz Zablokuj, aby zablokować menu obsługi.
• Wybierz Zamknij, aby wyłączyć urządzenie.
• Wybierz Restart, aby ponownie uruchomić system (wyłączenie i ponowne włączenie).

Usuwanie zakłóceń

Przed skontaktowaniem się z serwisem przeczytaj poniższe wskazówki, aby ustalić potencjalną przyczynę zakłócenia.

Zakłócenie/usterka	Przyczyna	Rozwiązanie
Brak zasilania elektrycznego	Niepodłączony kabel sieciowy	Podłącz dobrze kabel sieciowy do gniazda sieciowego
	Wyłącznik sieciowy w pozycji OFFBrak prądu w gnieżdzie sieciowym	Ustaw wyłącznik sieciowy w pozycji ONSprawdź gniazdo, podłączają do niego inne urządzenie
Brak obrazu	Ekran nie jest ustawiony do odbioru	Ustaw prawidłowy tryb wejściowy wideo tak, aby został wyświetlony obraz z nagrywarki
	Żle podłączony kabel wideoPodłączony silnik jest wyłączony	Podłączyć prawidłowo kabel wideoWłącz monitor
Obrazy z kamery tylko CZ/B i nieostre mimo że zainstalowana jest kamera kolorowa	Jeżeli przy uruchamianiu nagrywarki nie jest podłączona żadna kamera, nagrywarka jest automatycznie uruchamiana w trybie NTSC. Jeżeli teraz zostaną podłączone tylko kamery kolorowe PAL, obraz z nich będzie CZ/B i nieostry.	Podłącz kamery przed uruchomieniem nagrywarki. Nagrywarka wykrywa automatycznie, czy otrzymuje sygnał PAL czy NTSC i przełącza na prawidłowy tryb. Można ustawić tryb.
Brak dźwięku	Żle podłączone kable audioUrządzenia połączone kablami audio nie są włączone.Kabel przyłączeniowy audio jest uszkodzony	Podłącz prawidłowo kable audioUrządzenia połączone kablem audio nie są włączone.Wymień kabel
Nie działa twardy dysk	Żle podłączone kable połączenioweDysk twardy uszkodzony lub niezgodny z systemem	Podłącz prawidłowo kableWymień twardy dysk na zalecany
Nie działa złącze USB	Urządzenie nie jest obsługiwaneZostał zastosowany koncentrator USB	Podłącz odpowiedni nośnik USB, USB2.0Podłącz bezpośrednio nośnik USB
Brak dostępu do sieci	Obluzowane złącze kabla sieciowegoZłe ustawienia sieciowe (DHCP, adres IP itd.)	Popraw połączenie kabla sieciowego.Sprawdź i w razie potrzeby skoryguj konfigurację sieci.
Nie działa pilot	Baterie włożone nieprawidłowo (+,-) lub rozładowaneZa duża odległość pilota od nagrywarkiPrzeszkoda między pilotem i nagrywarkąZa jasne oświetlenie lub świetłówki?	Wymień baterie na nowe. Aby sterować urządzeniem z pilota, skieruj czujnik pilota na urządzenie.Używaj pilota w odległości nie większej niż 7 mUsuń przeszkodęWyeliminuj silne oświetlenie światem świetlówek
Zapis niemożliwy	Brak HDD lub HDD nie zainicjalizowany	Zamontuj i wykonaj inicjalizację twardego dysku
Nagłe wyłączenie	Za wysoka temperatura wewnątrz urządzenia	Oczyść urządzenie lub usu przedmioty utrudniające wentylację

Czyszczenie i pielęgnacja urządzenia

Wskazówka

• Urządzenie jest bezobstugowe.
• Chron urządzenie przed kurzem, brudem i wilgocią.

Dane techniczne

Zmiany techniczne i błędy zastrzeżone.

Nagrywarka cyfrowa ABUS	TVHD80100	TVHD80110
Kompresja wideo	H.264
Wejścia kamery	4	8
Wyjścia monitora	Monitor: 1 x VGA, 1 x HDMI
Tryb pracy	Tripleks
Rozdzielczość (widok na żywo)	VGA:1080P: 1920*1080/60Hz, 1280*1024/60Hz,720P: 1280*720/60Hz, 1024*768/60HzHDMI:1080P: 1920*1080/60Hz, 1280*1024/60Hz,720P: 1280*720/60Hz, 1024*768/60Hz
Rozdzielczość @ Częstotliwość odświeżania obrazu na kamerę (zapis)	352 x 288 @ 25 fps, 704 x 576 @ 25 fps, 1280 x 720 @ 25 fps, 1920 x 1080 @ 25 fps
Całkowita częstotliwość odświeżania obrazu	100 fps	200 fps
Poziomy kompresji	6
Pamięć obrazów po alarmie	0–30 sek. / 5–900 sek.
Nośnik pamięci	2 x 3,5" SATA HDD
Zabezpieczanie danych	2 x USB 2.0
Widoki	1 / 2 / 4 / 6 / 8 / 9
Tryby zapisu	Ręczny, harmonogram, wykrywanie ruchu, alarm, wykrywanie ruchu i alarm, wykrywanie ruchu lub alarm
Tryby wyszukiwania	Wg zdarzenia, daty i czasu, S.M.A.R.T
Poziomy uprawnień użytkowników	2 (maks. 31 użytkowników)
Złącze sieciowe	1 x RJ45 10 / 100 / 1000 Mbps
Jednoczesny dostęp sieciowy	128 połączenia z kamerami
Funkcje sieciowe	Widok na żywo, Odtwarzanie, Eksport danych,
DDNS	√
NTP	√
Alarmowanie	Akustyczny sygnał ostrzegawczy, sygnał OSD, e-mail, CMS
Sterowanie	Mysz USB
Języki OSD	niemiecki, angielski, francuski, holenderski, duński,polski, rosyjski
Zasilanie napięciowe	12 VDC, 3,3 A, 50~60 Hz	12 VDC, 5,0 A, 50~60 Hz
Pobór mocy	<20 W (bez płyty głównej)
Temperatura robocza	-10 °C ~ + 55 °C
Wymiary (SxWxG)	400 x 45 x 275 mm
Masa	≤ 4,0 kg bez twardego dysku
Certyfikaty	CE

Pojemność HDD

Pojemność pamięci potrzebnej do zapisu i monitorowania zależy od fizycznej pojemności twardego dysku oraz od ustawionej rozdzielczości i przepływności zapisu.

Na dostarczonej w komplecie płycie CD znajduje się kalkulator do obliczania potrzebnej pojemności twardego dysku. Oprogramowanie to można pobrać także na naszej stronie domowej razem z oprogramowaniem ABUS CMS.

Przegląd kombinacji połączeń

W poniższej tabeli można sprawdzić, jakie kombinacje połączeń są możliwe. Haczyk oznacza możliwe połączenie, krzyżyk - niekompatybilne.

HDMI+VGA	HDMIonly	VGAonly
√	√	√

Utylizacja

Uwaga: dyrektywa WE o wyeksploatowanych urządzeniach elektrycznych i elektronicznych

Ze względu na ochronę środowiska wyeksploatowane urządzenie nie może być wyrzucane razem z odpadami domowymi. Utylizacja może być przeprowadzona przez punkty zbiorcze w kraju użytkownika. Przestrzegaj lokalnych przepisów w zakresie utylizacji materiałów.

Utylizuj urządzenie zgodnie z Dyrektywą WE o wyeksploatowanych urządzeniach elektrycznych i elektronicznych 2002/96/WE - WEEE (Waste Electrical and Electronic Equipment). W razie wątpliwości zwracaj się do władz komunalnych odpowiedzialnych za utylizację. Adresy punktów odbioru zużytego sprzętu otrzymasz w lokalnej administracji gminnej lub miejskiej, lokalnych przedsiębiorstwach utylizacji odpadów lub u sprzedawcy urządzenia.

Informacja o Dyrektywie WE RoHS

Urządzenie jest zgodne z Dyrektywą RoHS.

Przestrzeganie Dyrektywy RoHS oznacza, że produkt lub podzespół nie zawiera żadnej z wymienionych niżej substancji w stężeniach wyższych od podanych maksymalnych stężeń w homogenicznych materiałach, chyba że substancja ta jest częścią aplikacji wyłączonej z zakresu działania Dyrektywy RoHS:

a)0,1 % ołowiu (wagowo),

b)rtęć,

c) chrom sześciowartościowy,

d)bifenyl polibromowany (PBB) i eter difenylowy polibromowany,

Zastosowane pojęcia fachowe

1080i

Sygnał obrazowy HDTV 1080 pikseli „Interlaced“.

1080p

Sygnał obrazowy HDTV 1080 pikseli „Interlaced” i wyświetlanie progresywne.

16:9

Stosunek boków wyświetlaczy panoramicznych, nawiązujący do formatu kinowego.

720p

Sygnał HDTV 1280 x 720 pikseli z wyświetlaniem progresywnym.

ROZDZIELCZOŚĆ

Typowy system telewizyjny PAL wyświetla obrazy TV z rozdzielczością 576 linii i 768 punktów obrazowych. Telewizja wysokiej rozdzielczości (HDTV) wykorzystuje 1280 x 720 punktów obrazowych.

PRZEKĄTNA EKRANU

Miara wielkości wyświetlacza: odległość między lewym dolnym i prawym górnym rogiem – w calach lub centymetrach.

Przeglądarka WWW

Program do przeglądania stron WWW.

CIF

,Common Intermediate Format'.

Pierwotnie przeznaczony do konwersji standardu PAL na NTSC. CIF odpowiada rozdzielczości wideo 352 x 288 pikseli, 2 CIF 704 x 288 pikseli, 4 CIF 704 x 576 pikseli.

CINCH

Popularny typ gniazda do analogowych sygnałów audio lub sygnałów wideo FBAS.

DDNS

Usługa sieciowa, przechowująca w bazie danych i aktualizująca adresy IP klientów.

DHCP

,Dynamic Host Configuration Protocol'

Protokół sieciowy, umożliwiający automatyczne włączanie urządzeń (klientów) do istniejących sieci. Przy tym serwery DHCP (jak np. ruter internetowy) przydzielają automatycznie adres IP, maskę podsieci, maskę sieci, bramę, serwer DNS i ew. serwer WINS. Po stronie klienta mus być tylko uaktywnione automatyczne pobieranie adresu IP.

Domain

Domena (przestrzeń nazw), służąca do identyfikacji stron internetowych (np. www.abus-sc.de).

Podwójny strumień

Dual Stream to jedna z metod transferu danych wideo. Realizowany jest zapis w wysokiej rozdzielczości przy niskiej rozdzielczości transferu np. przez sieć. Tzw. „Main Stream” ma rozdzielczość 4CIF, tzw. „Sub Stream” tylko CIF.

DVR

Digital Video Recorder; urządzenie do zapisu z różnych źródeł wideo i audio (analogowych, cyfrowych). Dane do zapisu są kompresowane i zapisywane np. na twardych dyskach.

FBAS/CVBS

„Sygnał koloru, obrazu, wygaszania i synchronizacji“. Najprostszy wariant sygnałów wideo, określany też jako „sygnał Composite“. Jakość obrazu jest stosunkowo niewielka.

H.264

(MPEG-4 AVC); standard wysokowydajnej kompresji sygnałów wideo. Wykorzystywany m.in. do zapisu na dyskach Blu-ray lub w systemach wideokonferencyjnych.

HDD

,Hard Disk Drive'; twardy dysk (pamięć magnetyczna dyskowa)

Cyfrowa pamięć danych w komputerach i urządzeniach DVR.

GIGABYTE

Jednostka pojemności nośników pamięci (HDD, USB, karty SD/MMC).

HDVR

Hybrydowy DVR; DVR do zapisu z kamer analogowych i sieciowych.

http

,Hypertext Transfer Protocol';

Metoda transferu danych w sieciach. Stosowany głównie do wyświetlania stron WWW w przeglądarce.

INTERLACED

Metoda wyświetlania międzyliniowego.

Adres IP

Adres w sieci komputerowej, oparty na protokole internetowym (IP), umożliwiającym adresowanie różnych urządzeń w sieci i w konsekwencji dedykowanego dostępu do nich.

JPEG

Niskostratna metoda kompresji fotografii. Większość aparatów cyfrowych zapisuje zdjęcia w formacie JPEG.

MPEG

Skrót od Moving Picture Experts Group. Jest to międzynarodowy standard kompresji obrazów ruchomych. Na niektórych płytach DVD cyfrowe sygnały audio są kompresowane i zapisywane w tym formacie.

NTP

,Network Time Protocol'

Metoda synchronizacji czasu w sieciach. Także uproszczona forma SNTP (Simple Network Time Protocol).

NTSC

Standard TV w USA. Metoda ta różni się w szczegółach od europejskiego systemu PAL. Obraz pełnoekranowy NTSC składa się z 480 widzialnych i łącznie 525 linii. Wyświetlane jest 60 półobrazów na sekundę. W porównaniu z systemem PAL system ten jest bardziej podatny na zakłócenia barw.

PAL

„Phase Alternating Line“; europejski system telewizji kolorowej. Wykorzystuje 576 widzialnych linii obrazu, razem z liniami wykorzystywanymi do sygnałów zarządzających pełny obraz zajmuje 625 linii. Wyświetlane jest 50 półobrazów na sekundę. Położenie fazowe sygnału kolorowego zmienia się przy tym z linii na linię.

PANEL

Fachowe określenie wewnętrznej technologii stosowanej w płaskich wyświetlaczach (panele LCD lub plazmowe).

PC

„Personal Computer“ może być wykorzystywany jako obiekt do zdalnego odczytu za pomocą dostarczonego oprogramowania lub przeglądarki WWW.

Piksel

„Picture element“. Punkt obrazowy, element obrazu, najmniejsza jednostka cyfrowego transferu i wyświetlania obrazu.

PIP

„Picture in Picture“. Skrótowe oznaczenie funkcji „obraz w obrazie“, w której na ekranie widoczne są jednocześnie dwa źródła sygnału. Drugie źródło sygnału jest przy tym nakładane na pierwsze.

PPPoE

,PPP over Ethernet' (Point-to-Point-Protocol)

Metoda transferu sieciowego do nawiązywania połączenia po łączach komutowanych, stosowana m.in. do łącz ADSL.

PROGRESSIVE

Liniowe próbkowanie Lub wyświetlanie obrazu, w przeciwieństwie do wyświetlania międzyliniowego „Interlaced“.

PTZ

,Pan-Tilt-Zoom'

Obracanie, pochylanie, zoom w kamerach z silnikami.

RTSP

,Real-Time Streaming Protocol'

Protokół sieciowy do sterowania ciągłego transferu strumieni lub oprogramowania w sieciach opartych na protokole IP.

SNMP

,Simple Network Management Protocol'

Protokół sieciowy, regulujący komunikację między kontrolowanymi urządzeniami i stacją nadrzędną. Umożliwia monitorowanie stanu urządzenia przez dedykowane oprogramowanie.

USB

Magistrala szeregowa do podłączania np. nośników pamięci w trakcie pracy. Maksymalny użyteczny transfer dla USB 2.0: ok. 320 Mbit/s (ok. 40 MB/s).

VGA

„Video Graphics Array“. Standardowy interfejs do analogowych sygnałów wideo w komputerach PC – zasadniczo chodzi tu o sygnały RGB.

CAL (inch)

Jednostka miary przekątnej ekranu. Jeden cal = 2,54 centymetra. Najważniejsze typowe wielkości wyświetlaczy 16:9: 26 cali (66 cm), 32 cale (81 cm), 37 cali (94 cm), 42 cale (106 cm), 50 cali (127 cm), 65 cali (165 cm).

O wewnętrznym twardym dysku

Wewnętrzny twardy dysk (HDD) jest bardzo wrażliwy. Obsługuj urządzenie zgodnie z poniższymi instrukcjami, aby uniknąć błędów dyskowych. Ważne zapisy powinny być zabezpieczane na nośnikach zewnętrznych, aby uniknąć niespodziewanej utraty danych.

i

Wskazówka

• Nie przemieszczać urządzenia w trakcie pracy.
• Wilgoć we wnętrzu urządzenia może skrapłać się, powodując nieprawidłowe działanie napędu.
• Przy włączonym urządzeniu nigdy nie wyciągać wtyczki sieciowej ani nie przerywać zasilania wyłącznikiem bezpiecznikowym.
• Bezpośrednio po wyłączeniu nie przemieszczać urządzenia. W celu przemieszczenia urządzenia wykonać następujące czynności.
• Po komunikacie OFF (na wyświetlaczu urządzenia) poczekać co najmniej dwie minuty.
• Wyciągnąć wtyczkę sieciową..
• Przenieść urządzenie.
• W razie awarii zasilania w trakcie pracy urządzenia może dojść do utraty danych na twardym dysku. Używaj zasilacza UPS!
• Twardy dysk jest bardzo wrażliwy. Nieprawidłowa obsługa i nieodpowiednie środowisko mogą spowodować uszkodzenie twardego dysku po kilku latach pracy. Objawem może być nieoczekiwane zatrzymywanie się odtwarzania lub wyraźne efekty mozaiki na obrazie. Czasami uszkodzenie twardego dysku następuje bez wcześniejszych objawów.
• W razie uszkodzenia dysku odtworzenie zapisów jest niemożliwe. W takim przypadku konieczna jest wymiana twardego dysku.

ABUS 4/8-kanałowa nagrywarka cyfrowa HD-SDI

TVHD80100 / TVHD80110

Producent

86444 Affing (Niemcy)

ABUS
