BRUGSANVISNING TVHD80100 ABUS

Denne betjeningsvejledning indeholder vigtige henvisninger til idriftsættelse og håndtering.

Vær også opmærksom på dette, hvis produktet gives videre til en tredje person.

Opbevar derfor denne betjeningsvejledning til senere brug!

I indholdsfortegnelsen findes der en liste over indholdet med angivelse af de pågældende sidetal.

Polski

Betjeningsvejledning

Version 1.0

CE

Dansk

Denne betjeningsvejledning indeholder vigtige henvisninger til idriftsættelse og håndtering.

Vær også opmærksom på dette, hvis produktet gives videre til en tredje person.

Opbevar derfor denne betjeningsvejledning til senere brug!

I indholdsfortegnelsen findes der en liste over indholdet med angivelse af de pågældende sidetal.

Oversigt over apparatet

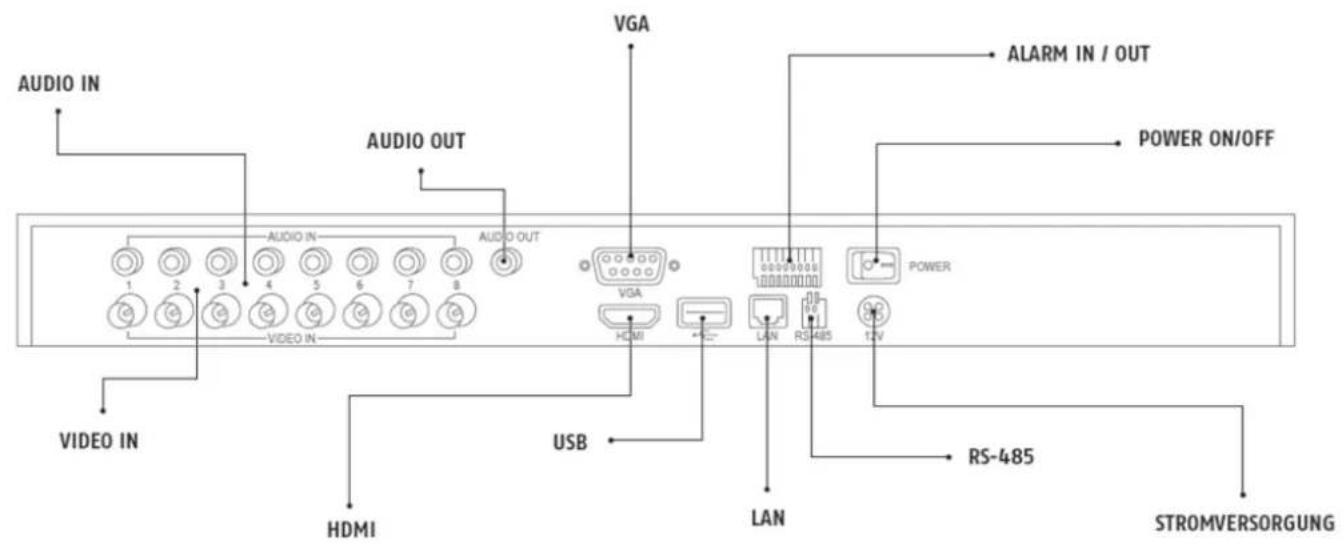

Bagside

AUDIO IN AUDIO OUT VGA ALARM IN / OUT POWER ON/OFF VIDEO IN AUDIO IN AUDIO OUT VGA HDMI LAN RS-485 POWER USB HDMI LAN RS-485 STROMVERSORGUNG

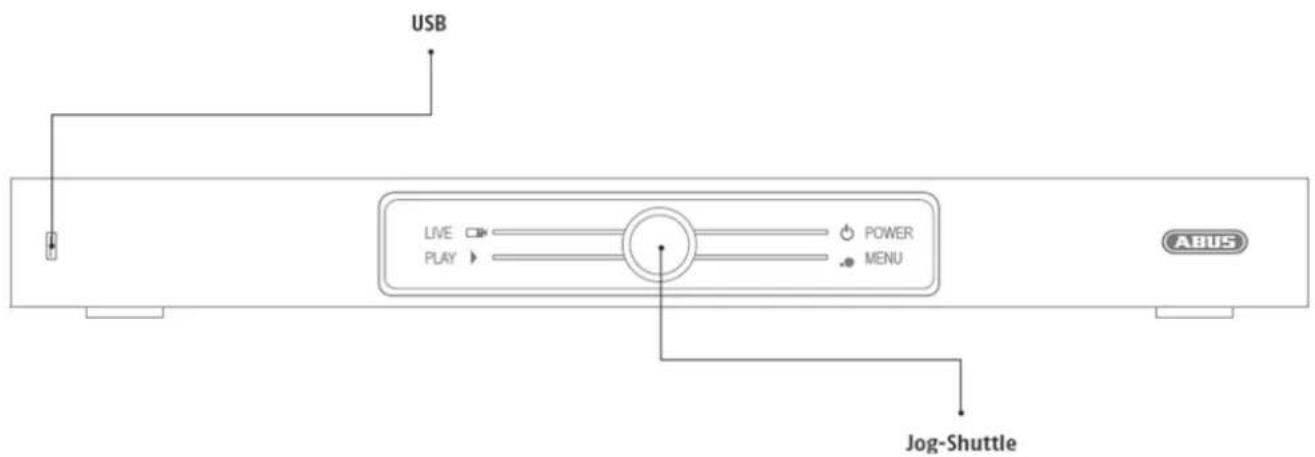

Forside

USB LIVE □ PLAY ▶ POWER MENU Jog-Shuttle ABUS

Systembetjening

Generelt

Du kan styre apparatet på følgende måde:

- USB-mus

BetegnelseFunktion

VIDEO IN:• BNC-indgang til analoge kameraer

AUDIO IN:• Audioudgang cinch (synkroniseret med videoudgangen)

AUDIO OUT:• Audioudgang cinch (synkroniseret med videoudgangen)

VGA:• Monitortilslutning VGA (9 stikben),videoudgangssignal

ALARM IN / OUT:• Maks. 4 alarmindgange, maks. 1 relæudgang

POWER ON/OFF:• Tænd- og sluk-knap på apparatet

STROMVERSORGUNG• 12 V DC-strømtilslutning

RS-485• Tilslutning til PTZ-kameraer

LAN• RJ45-tilslutning til en netværksforbindelse

USB• Tilslutning til USB-apparater

HDMI• HDMI-monitortilslutning

USB• Tilslutning til USB-apparater

JOG-SHUTTLE• Valg af driftsmodus

Betjening med musen

i

Henvisning

Den videre beskrivelse i denne betjeningsvejledning foretages med musen.

Tast	Funktion
Venstre	Enkeltklik:Valg i menuen, aktivering af et indtastningsfelt eller en TAB, visning af menuen Quick SetDobbeltklik:Skifter visningen af skærm enkeltbillede-flere billeder ved live-visning og afspilningKlik og træk:Opretter privatmasker eller -zoner
Højre	Enkeltklik:Henter popup-menuenTilbage til den forrige menu
Scrolle-hjul	I live-visningen:Viser forrige/næste kamera

Oversigt over apparatet....238

Systembetjening 239

Generelt 239

Installation af harddisken 244

Etablering af tilslutninger....244

Konfiguration af apparatet....244

Vigtige sikkerhedshenvisninger....245

Symbolforklaring 245

Korrekt anvendelse 245

Generelt 245

Strømforsyning....245

Overbelastning/overspænding 246

Kabler....246

Opstillingssted/driftsomgivelser 246

Fjernbetjening 246

Vedligeholdelse og pleje 247

Tilbehør 247

Idriftsættelse 247

Børn 247

Indledning....248

Generelle informationer 248

Udpakning....248

Leveringsomfang 248

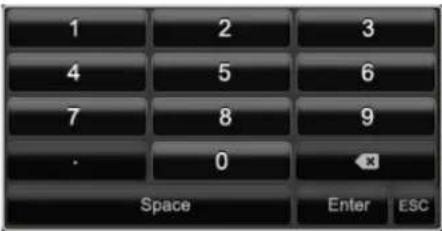

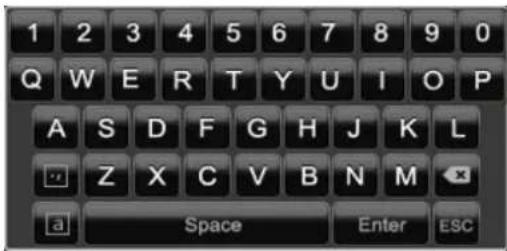

Skærmtastatur 249

Start af apparatet 249

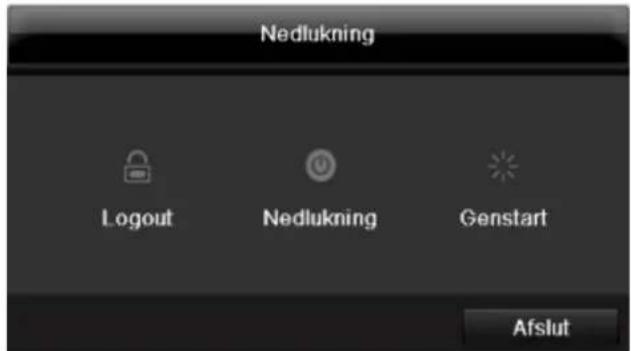

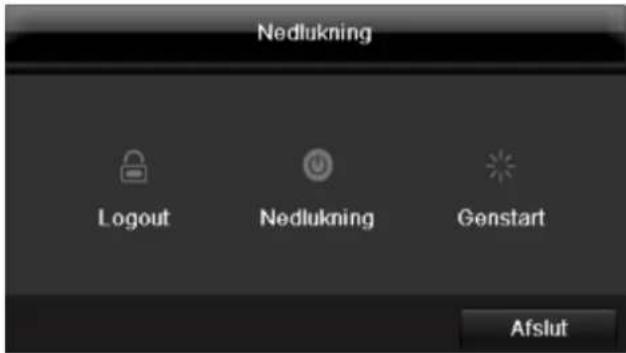

Nedlukning, Logout og genstart af apparatet....249

Statusvisninger 250

Generelt 250

Indstilling af systemet....251

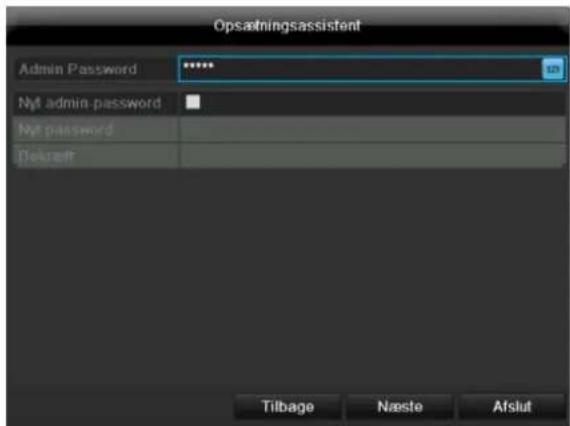

Indstilling af administratoren 251

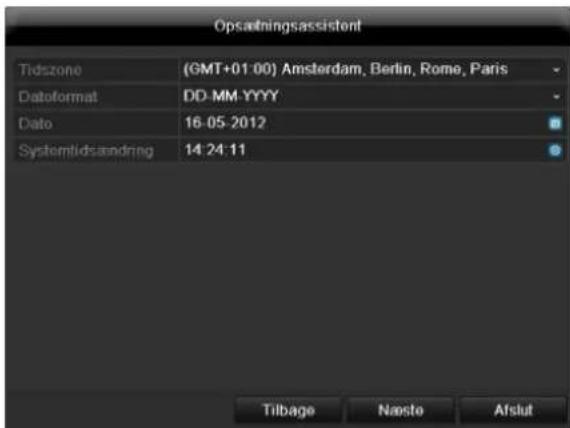

Dato / tid....251

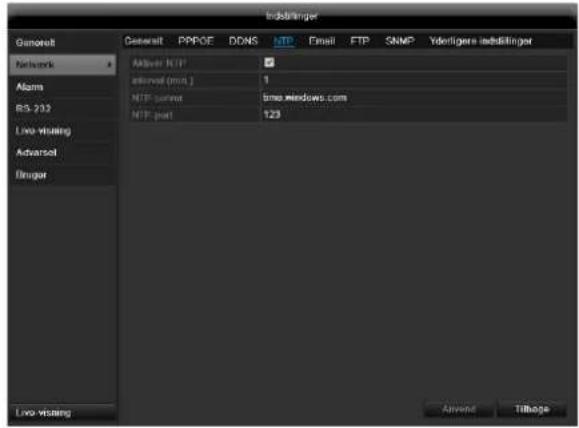

Netværksindstillinger....252

Forvaltning af harddisk....252

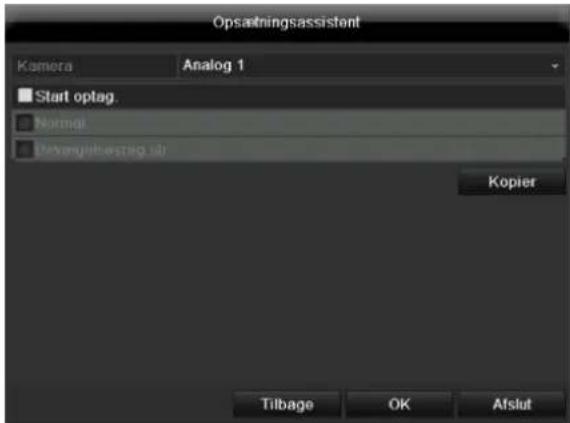

Kameraoptagelse 252

Live-visning....253

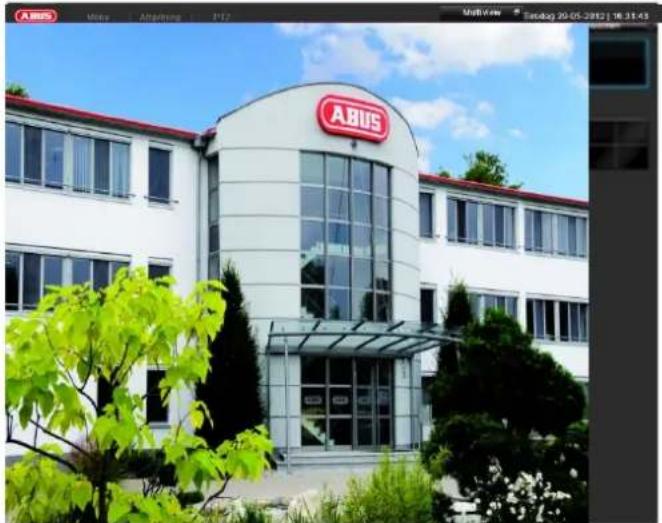

Overblik....253

Statussymboler 253

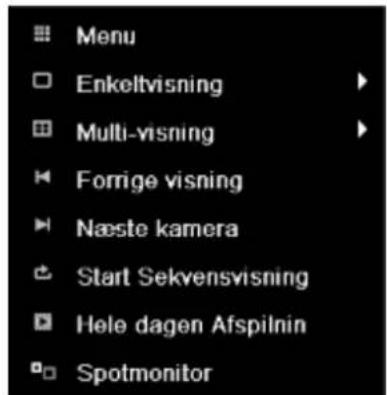

Popup-menu ved musebetjening 253

Menulinje i kamerabilledet ....254

Indstillinger 255

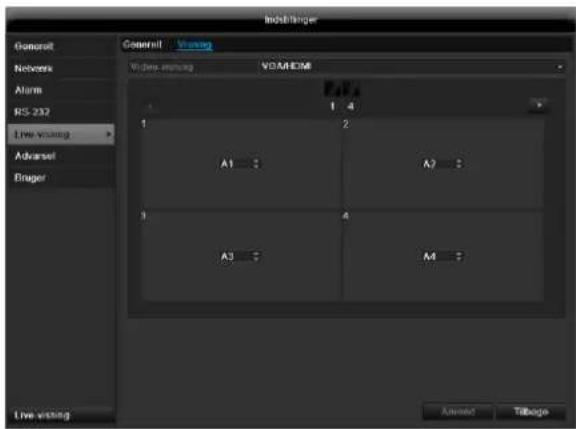

Indstilling af kameraudgangen 255

Live-afspilning....256

Generelt 256

Afspilningsskærmen 256

Styring via kontrolfelt 256

Apparatmenu 258

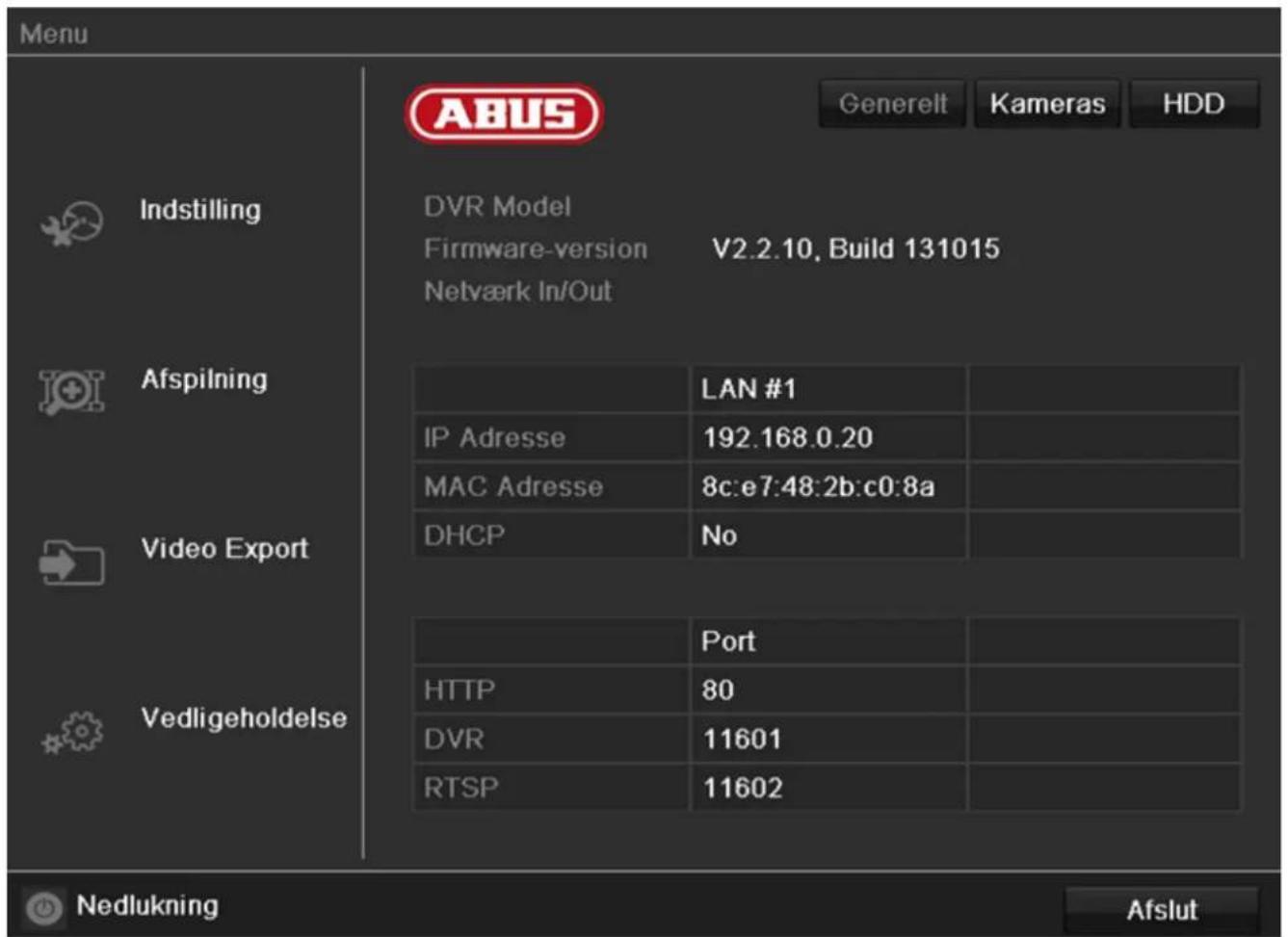

Menuoversigt 258

Netværksopbygning 262

Netværkskonfiguration 262

Advarsel 266

Bruger 266

Kamera 268

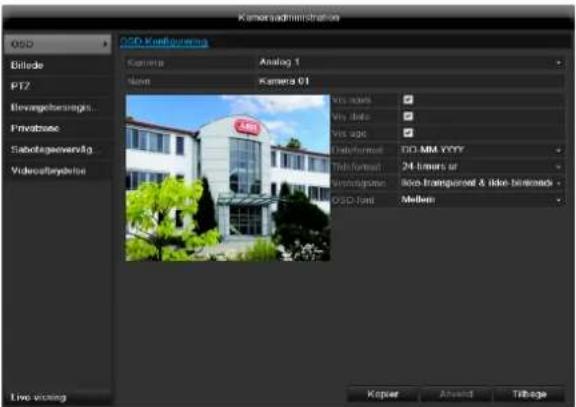

OSD 268

PTZ 268

Bevægelse 268

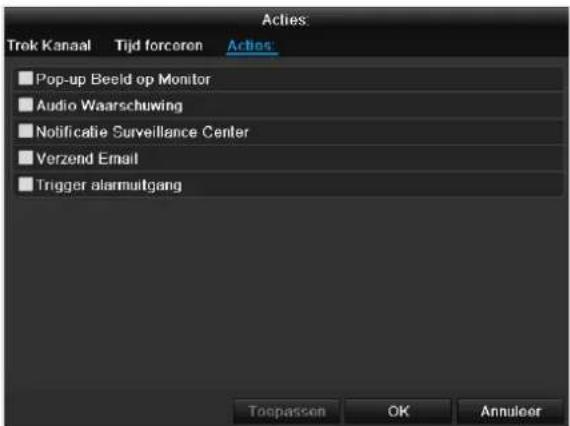

Reaktion 268

Privatzone 269

Sabotageovervågning 270

Videoafbrydelse 271

Optagelse....272

Definition 272

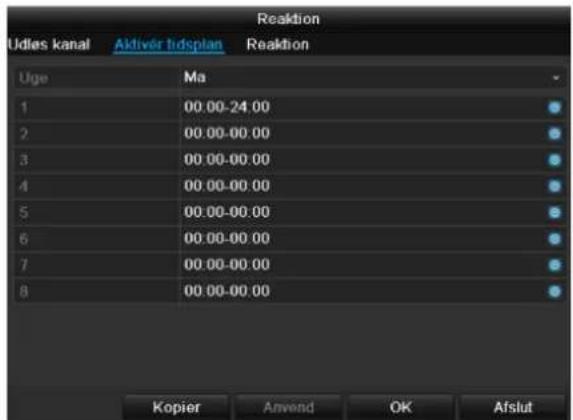

Tidsplan....272

Kodning....273

Kartotekskortet Optagelse 273

Indbygning af en harddisk 275

Kameraets harddiskindstillinger 276

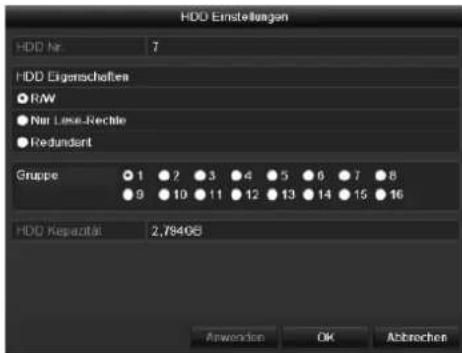

S.M.A.R.T....276

Kontrol af harddiskstatussen....276

Panikoptagelse....277

Optagelse....277

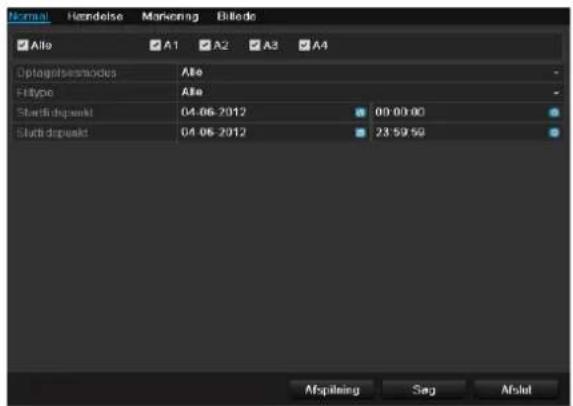

Afspilning....278

Normal....278

Hændelse....278

Videoeksport 279

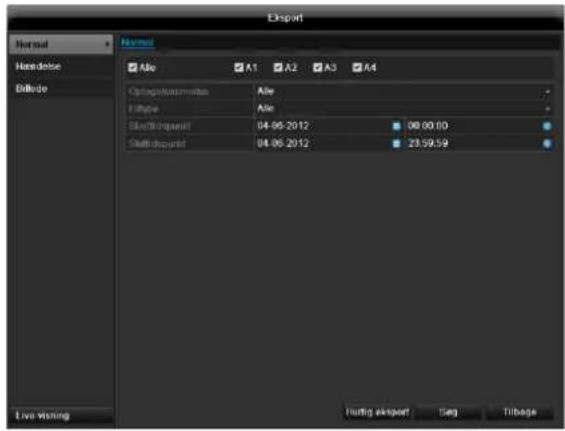

Normal....279

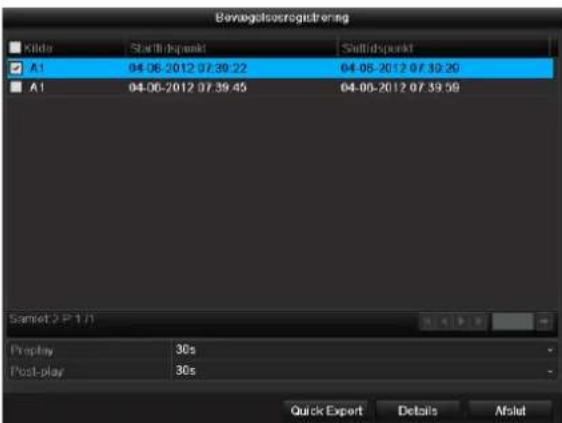

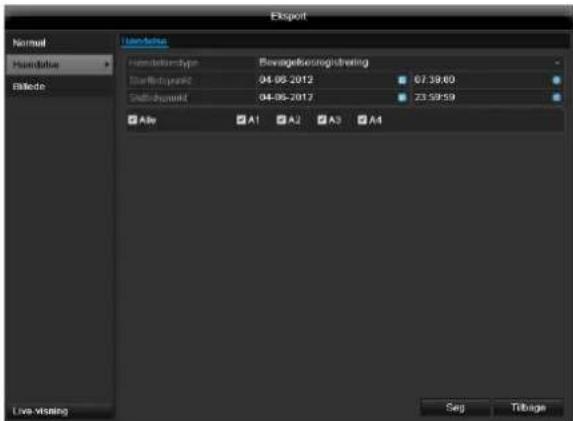

Hændelse (hændelsestype ,Bevægelsesregistrering')......280

Vedligeholdelse....281

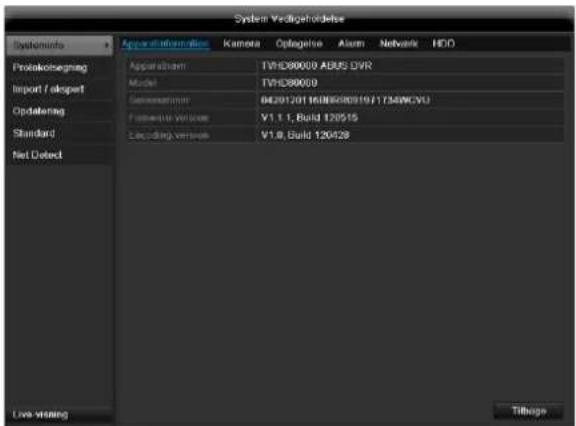

Systeminfo 281

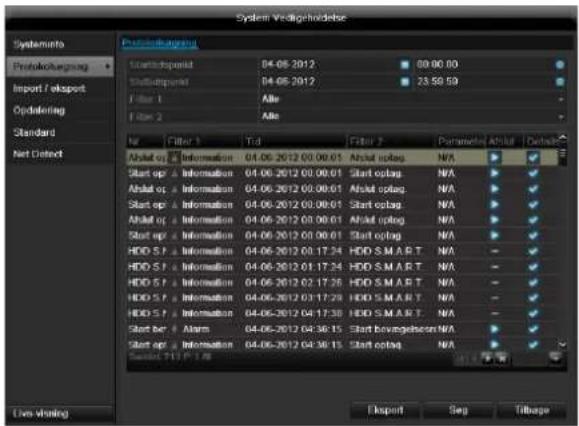

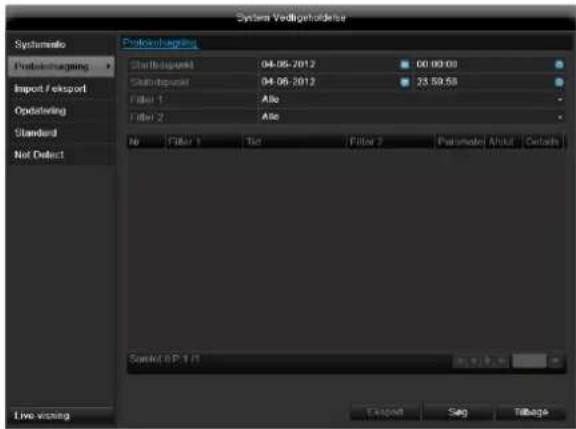

Protokolsøgning 281

Import / Eksport....282

Opdatering 282

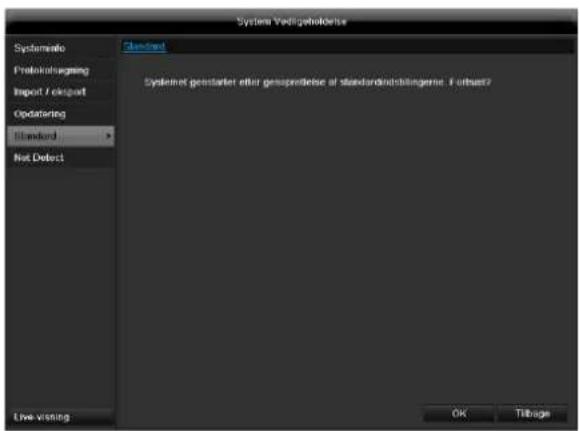

Udførelse af Standard....283

Netværk....283

Nedlukning....285

Display 285

Indstillinger: Optagelse....285

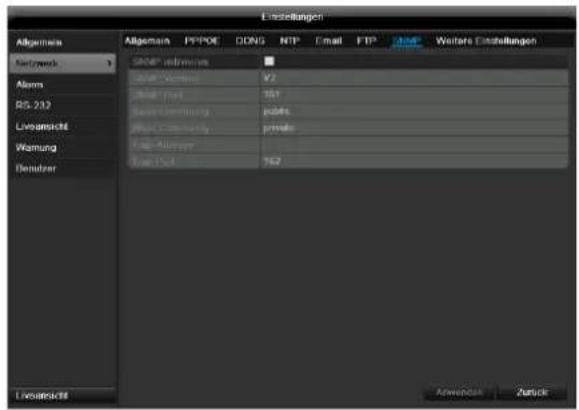

Indstillinger: Netværk....285

Rengøring og pleje af apparatet....286

Henvisning 286

Udbedring af fejl....286

Tekniske data 287

HDD-lagerkapacitet 287

Bortskaffelse 289

Henvisning til EF-direktivet vedr. gamle elektro- og elektronikapparater ....289

Henvisning til RoHS EF-direktivet....289

Ordforklaring 290

Anvendte fagbegreber ....290

Om det interne harddiskdrev 292

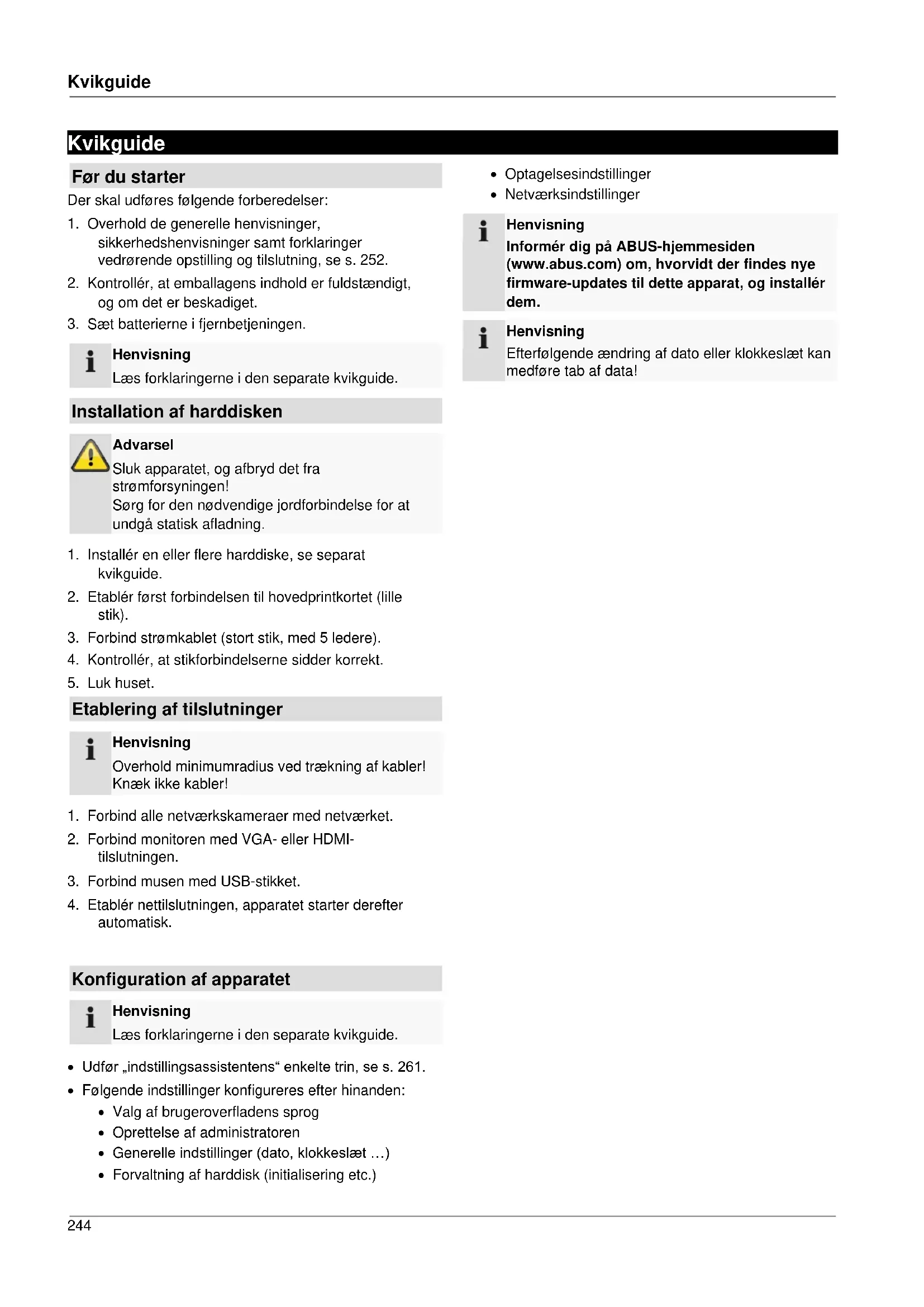

Kvikguide

Før du starter

Der skal udføres følgende forberedelser:

1. Overhold de generelle henvisninger, sikkerhedshenvisninger samt forklaringer vedrørende opstilling og tilslutning, se s. 252.
2. Kontrollér, at emballagens indhold er fuldstændigt, og om det er beskadiget.
3. Sæt batterierne i fjernbetjeningen.

Henvisning

Læs forklaringerne i den separate kvikguide.

Installation af harddisken

Advarsel

Sluk apparatet, og afbryd det fra strømforsyningen! Sørg for den nødvendige jordforbindelse for at undgå statisk afladning.

1. Installér en eller flere harddiske, se separat kvikguide.
2. Etablér først forbindelsen til hovedprintkortet (lille stik).
3. Forbind strømkablet (stort stik, med 5 ledere).
4. Kontrollér, at stikforbindelserne sidder korrekt.
5. Luk huset.

Etablering af tilslutninger

Henvisning

Overhold minimumradius ved trækning af kabler! Knæk ikke kabler!

1. Forbind alle netværkskameraer med netværket.
2. Forbind monitoren med VGA- eller HDMI- tilslutningen.
3. Forbind musen med USB-stikket.
4. Etablér nettilslutningen, apparatet starter derefter automatisk.

Konfiguration af apparatet

Henvisning

Læs forklaringerne i den separate kvikguide.

• Udfør „indstillingsassistentens“ enkelte trin, se s. 261.
• Følgende indstillinger konfigureres efter hinanden:
  • Valg af brugeroverfladens sprog
• Oprettelse af administratoren
• Generelle indstillinger (dato, klokkeslæt ...)

• Forvaltning af harddisk (initialisering etc.)

• Optagelsesindstillinger

• Netværksindstillinger

Henvisning

Informér dig på ABUS-hjemmesiden (www.abus.com) om, hvorvidt der findes nye firmware-updates til dette apparat, og installér dem.

Henvisning

Efterfølgende ændring af dato eller klokkeslæt kan medføre tab af data!

Vigtige sikkerhedshenvisninger

Symbolforklaring

Der anvendes følgende symboler i vejledningen hhv. på apparatet:

Symbol	Signalord	Betydning
	Advarsel	Advarsel mod fare for kvæstelser eller farer for helbredet.
	Advarsel	Advarsel mod fare for kvæstelser eller farer for helbredet som følge af elektrisk spænding.
	Vigtigt	Sikkerhedshenvisninger vedr. mulige skader på apparatet/tilbehøret.
	Henvisning	Henvisning til vigtige informationer.

Der anvendes følgende kendemærker i teksten:

	Betydning
1....	Handlungsopfordring/-anvisning med fastlagt rækkefølge for handlingstrinene i teksten
2....
...	Liste uden fastlagt rækkefølge i teksten eller advarselshenvisningen
...

Korrekt anvendelse

Brug kun apparatet til det formål, som det er blevet bygget og konciperet til! Enhver anden anvendelse anses for at være ukorrekt!

Dette apparat må kun anvendes til følgende formål:

- Denne 4-kanal/8-kanal HD-SDI-digitaloptager anvendes i kombination med tilsluttede videosignalkilder (HD-SDI-kameraer) og videogengivelsesapparater (CRT- eller TFT-monitorer) til at overvåge objekter.

Henvisning

Datalagringen er underlagt de nationale retningslinjer om beskyttelse af persondata.

Gør ved installationen kunderne opmærksom, at disse retningslinjer findes.

Generelt

Læs følgende anvisninger grundigt igenne, før apparatet anvendes første gang, og overhold alle advarselshen-visninger, selv om du er bekendt med omgang med elektroniske apparater.

Advarsel

Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder kravet om garanti.

Vi påtager os intet ansvar i forbindelse med person- og/eller materielle skader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne.

I sådanne tilfælde bortfalder ethvert krav om garanti!

Opbevar denne håndbog omhyggeligt som fremtidig reference.

Hvis apparatet sælges eller gives videre, skal denne vejledning denne vejledning også udleveres.

Dette apparat blev produceret under overholdelse af internationale sikkerhedsstandarder.

Strømforsyning

• Tilslut kun dette apparat til en strømkilde, der leverer netspændingen, der er anført på typeskiltet.
• Hvis du ikke er sikker på, hvilken findes hos dig, skal du kontakte el-forsyningsselskabet.

Advarsel

Forebyg tab af data!

Tilslut altid apparatet til en nødstrømsforsyning UPS med overspændingsbeskyttelse.

• Afbryd apparatet fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder.
• Dette apparats afbryder ikke apparatet fuldstændigt fra strømnettet.
• For at afbryde apparatet fuldstændigt fre nettet skal netstikket trækkes ud af stikdåsen. Derfor skal apparat opstilles, så en direkte og uhindret adgang til stikdåsen altid er sikret, og stikket i en nødsituation kan trækkes ud med det samme.

- For at udelukke brandfare skal netstikket principielt trækkes ud af stikdåsen, hvis apparatet ikke bruges i længere tid. Du bedes afbryde apparatet fra strømnettet før en storm og/eller tordenvejr med fare for lynnedslag. Eller tilslut apparatet til en nødstrømsforsyning.

Advarsel

Åbn aldrig apparatet selv! Der er fare for elektrisk stød!

Kontakt uddannet fagpersonale eller installatøren, hvis det er nødvendigt at åbne apparatet.

- Indbygningen eller ombygningen af en harddisk bør kun foretages af uddannet personale eller installatøren.

Advarsel

Installation i eller ændringer af apparatet medfører tab af garanti, hvis det ikke foretages af fagpersonale.

Vi anbefaler at lade en installatør installere en harddisk.

Ved ukorrekt installation af harddisken bortfalder garantien!

Overbelastning/overspænding

• Undgå at overbelast stikdåser, forlængerkabler og adaptere, da det kan medføre brand eller elektrisk stød.
• Anvend en overspændingsbeskyttelse for at undgå beskadigelser på grund af overspænding (f.eks. tordenvejr).

Kabler

• Tag altid fat i stikket på alle kabler, og træk ikke i selve kablet.
• Tag aldrig fat i netkablet med våde hænder, da de kan forårsage en kortslutning eller elektrisk stød.
• Stil hverken apparatet, møbelstykket eller andre tunge genstand på kablerne, og sørg for, at de ikke knækkes, især ved stikket og tilslutningsbøsningerne.
• Slå aldrig knuder på et kabel, og bind det ikke sammen med andre kabler.
• Alle kabler skal trækkes, så ingen træder på dem eller forhindres af dem.
• Et beskadiget netkabel kan medføre brand eller elektrisk stød. Kontrollér netkablet regelmæssigt.
• Netkabler og netstik må ikke ændres eller manipuleres.
• Anvend ikke adapterstik eller forlængerkabler, som ikke opfylder de gældende sikkerhedsnormer, og foretag heller ikke indgreb på strøm- og netkabler!

Opstillingssted/driftsomgivelser

• Stil apparatet på en fast, jævn overflade, og stil ikke tunge genstande på apparatet.
• Apparatet er ikke beregnet til drift i rum med høj temperatur eller luftfugtighed (f.eks. badeværelser), eller hvor der forekommer meget støv.
• Driftstemperatur og driftsluftfugtighed:
• -10 °C til 55 °C, maks. 85 % relativ fugtighed. Apparatet må kun anvendes i tempereret klima.

Sørg for, at

• en tilstrækkelig ventilation altid er sikret (stil ikke apparatet i reoler, på et tykt tæppe, på en seng eller dér, hvor ventilationsåbninger tildækkes, og lad der være mindst 10 cm til alle sider).
• direkte varmekilder (f.eks. radiatorer) ikke påvirker apparatet.
• der ikke er direkte sollys eller kraftigt kunstigt lys på apparatet.
• apparatet ikke står umiddelbart i nærhden af magnetfelter (f.eks. højttalere).
• der ikke står åben ild (f.eks. brændende lys) på eller ved siden af apparatet.
• kontakt med stænk og dråber og aggressive væsker undgås.
• apparatet ikke anvendes i nærheden af vand, især må apparatet aldrig neddyppes (stil ikke genstande, der er fyldt med væsker, f.eks. vaser eller drikkevarer, på eller ved siden af apparatet).
• der ikke trænger fremmedlegemer ind.
• apparatet ikke udsættes for kraftige temperaturændringer, da luftfugtigheden ellers kondensere og kan medføre elektriske kortslutninger.
• apparatet ikke udsættes for voldsomme rystelser og vibrationer.

Fjernbetjening

- Hvis apparatet ikke anvendes i længere tid, skal alle batterier tages ud, da de kan løbe ud og beskadige apparatet.

Vedligeholdelse og pleje

Vedligeholdelsesarbejder er nødvendige, hvis apparatet er blevet beskadiget, f.eks. hvis netstik, netkabel eller hus er beskadiget, der er trængt væske eller genstande ind i apparatet, det har været udsat for regn eller fugt, eller hvis det ikke fungerer fejlfrit eller er faldet ned.

• Afbryd apparatet fra nettet i forbindelse med vedligeholdelsesarbejder (f.eks. rengøring)!
• Hvis du konstaterer røgudvikling, usædvanlige lyde eller lugte, skal du slukke apparatet med det samme og trække netstikket ud af stikdåsen. I disse tilfælde må apparatet ikke anvendes igen, før en fagmand har foretaget en kontrol.
• Lad kun kvalificeret fagpersonale foretage alle vedligeholdelsesarbejder.
• Åbn aldrig apparatets eller tilbehøres hus. Hvis huset er åbnet, er der livsfare på grund af elektrisk stød.
• Rengør apparatets hus og fjernbetjeningen med en fugtig klud.
• Anvend ikke opløsningsmidler, sprit, fortyndelser osv. De kan beskadige apparatets overflade.
• Anvend ikke de følgende substanser:
• Saltvand, insektbekæmpelsesmidler, chlor- eller syreholdige opløsningsmidler (salmiak), skuremidler.
• Gnid forsigtigt over overfladen med bomuldskluden, indtil den er helt tør.

Advarsel

Apparatet arbejder med farlig spænding.

Apparatet må derfor kun åbnes af autoriserede fagfolk. Alle vedligeholdelses- og servicearbejder skal udføres af autoriserede firmaer. Ukorrekt reparationer kan medføre livsfare for apparatets bruger.

Tilbehør

- Tilslut kun apparatet, der udtrykkeligt er beregnet til det. I modsat fald kan der forekomme faresituationer eller skader på apparatet.

Idriftsættelse

• Læs alle sikkerheds- og betjeningshenvisninger før den første idriftsættelse!
• Åbn kun huset for at installere harddisken.

Advarsel

Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alle apparater er afbrudt fra net- og lavspændingsstrømkredsen!

Advarsel

Foretag ikke selv montering, installation og kabelføring, hvis du er i tvivl, men overlad det til en fagmand.

Ukorrekte og upprofessionelle arbejder på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men også for andre personer.

Træk installationernes kabler, så net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt.

Børn

• Lad ikke børn få fingre i elektriske apparater! Lad aldrig børn anvende elektriske apparater uden opsyn. Børn kan ikke altid erkende mulige farer rigtigt. Smådele kan være livsfarlige, hvis de sluges.
• Opbevar batterierne og de genopladelige batterier uden for småbørns rækkevidde. Hvis et batteri eller genopladeligt batteri er blevet slugt, skal der straks søges lægehjælp.
• Hold også emballagefolierne borte fra børn. Der er fare for at blive kvalt!
• Dette apparatet hører ikke til i børns hænder. Fjedrende dele kan springe ud ved ukorrekt anvendelse og medføre, at børn kommer til skade (f.eks. øjnene).

Indledning

Kære kunde.

vi takker Dem fordi du har købt dette produkt.

Dette apparat opfylder kravene i gældende EU-direktiver.

Overensstemmelseserklæringen kan rekvireres hos:

Som bruger er du forpligtet til at følge denne betjenings-vejledning for bevare denne tilstand og sikre en farefri brug!

Læs hele betjeningsvejledningen igennem før idriftsættelse af produktet, overhold alle betjenings- og sikkerhedshenvisninger!

Alle indeholdte firmanavne og produktbetegnelser er de pågældende ejeres varemærker. Alle rettigheder forbeholdt.

I tilfælde af spørgsmål bedes du henvende dig til din installatør eller forhandler!

Ansvarsfritagelse

Denne betjeningsvejledning blev udarbejdet meget omhyggeligt. Hvis du alligevel finder udeladelser eller unøjagtigheder, bedes du meddele os dette på adressen, der er anført på bagsiden af håndbogen. ABUS Security-Center GmbH påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne. ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskader, der opstår i forbindelse med dette produkts udstyr, funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.

Generelle informationer

Læs denne brugerhåndbog omhyggeligt igennem for at anvende apparatet rigtigt, og opbevar den til senere brug.

Denne håndbog indeholder vejledninger vedrørende betjening og vedligeholdelse af optageren. Kontakt et autoriseret fagfirma i forbindelse med reparation af apparatet.

Udpakning

Håndtér apparatet meget forsigtigt, när du pakker det ud.

Emballage og pakningshjælpemidler kan recycles og skal som regel afleveres til genanvendelse.

Vi anbefaler dig:

Emballagedele af papir, pap og bølgepap og kunststof skal lægges i indsamlingscontainerne, der er beregnet hertil.

Hvis de endnu ikke findes i området, som du bor i, kan du smide disse materialer ud sammen med husholdningsaffaldet.

Kontrollér først apparatet, hvis den originale emballage er beskadiget. Hvis apparatet har skader, skal du sende det tilbage med emballagen og kontakte producenten.

Leveringsomfang

• ABUS 4-kanal eller 8-kanal HD-SDI-digitaloptager
- Strømforsyning
• 3x netkabel (DE, UK, AU)
- SATA-kabel og skruer til harddisk
- Holder og skruer til serverskab
- USB-mus
- Quickguide
- Vejledning
• Cd

Skærmtastatur

Hvis du klikker på et tekstindtastningsfelt med musen, vises skærmtastaturet:

Ved indtastninger, der kun består af tal, vises følgende skærmtastatur:

1 2 3 4 5 6 7 8 9 . 0 Space Enter ESC

Tasterne har identisk funktion med et computer-tastatur.

• Klik med den venstre musecursor på et tegn for at indtaste det.
• Klik på Enter for at afslutte indtastningen.
• Klik på ← for at slette tegnet foran cursoren.
• Klik på det indrammede a for at skifte mellem store og små bogstaver. Den aktive indstilling vises over tastaturet.
• Klik på ESC for at afbryde en indtastning eller at forlade fetet.

Start af apparatet

Bemærk

Apparatet må kun tilsluttet til netspændingen, der er anført på typeskiltet!

Anvend af sikkerhedsmæssige årsager en nødstømsforsyning UPS.

Hvis apparatet tilsluttes til strømforsyningen, starter det automatisk.

1. Under opstarten gennemfører apparatet en selvtest.
2. Til sidst vises indstillingsassistenten. Afslut den for at komme til live-visningen.

Nedlukning, Logout og genstart af apparatet

Klik på Nedlukning i hovedmenuen. Oversigten vises.

Nedlukning Logout Nedlukning Genstart Afslut

1. Vælg optionen Nedlukning for at frakoble, og bekræft forespørgslen med Ja. Apparatet frakobles.

2. Tryk ikke på nogen tast under frakoblingen!

3. Træk nu i strømforsyningens stik.

4. Vælg det venstre symbol Logout for at spærre systemet. Brugeroverfladen er spærret. For at komme til menuen er det nødvendigt at indtaste en adgangskode.

5. Vælg det højre symbol Genstart for at genstarte. Apparatet foretager en genstart.

Tilkobling af apparatet

- Tilslut strømforsyningen for at starte apparatet.

Statusvisninger

Generelt

Følgende statusvisninger informerer dig om driftstilstanden:

• LED'er på apparatets forside
- Akustiske signaltoner
- Icons (displayelementer) på monitoren

i Henvisning

Læs forklaringerne i den separate kvikguide.

Visninger på monitoren

• Permanent optagelse: „Blåt R“
• Bevægelsesregistreringsoptagelse: „Gult R“

Indstillingsassistent

Indstilling af systemet

Indstillingsassistenten leder dig gennem de nødvendige grundindstillinger af systemet. Derefter er digitaloptageren indstillet til optagelse og overvågning.

Henvisning

Alle detailindstillinger findes i apparatmenuen, se oversigt.

Når der tændes første gang, vises valget af sprog

Sprog Systemsprog Dansk Anvend Afslut

1. Klik i indtastningsfeltet, og vælg dit sprog i listen. Klik på Anvend for at fortsætte. Følgende forespørgsel vises:

Opsætningsassistent ✓ Start opsætningsassistent ved taending? Næste Afslut

- Klik på Naeste for at starte assistenten.

Henvisning

Når systemet er indstillet, kan du aktivere „afkrydsningsboksen“. Fluebenet forsvinder, og assistenten startes ikke længere automatisk.

Indstilling af administratoren

Advarsel

Notér administratorkodeordet. Følgende er forindstillet

„1 2 3 4 5“.

Opsaavningsassistent Admin Password ***** Nyt admin password * Nyt password Dikraftt Tilbage Næste Afslut

1. Klik på indtastningsfeltet, og indtast Admin Password (administratorkodeord).

2. Aktivér „afkrydsningsboksen“ foran Nyt admin password for at oprette et nyt kodeord.

3. Indtast det nye kodeord, og bekræft din indtastning i feltet nedenunder.

4. Klik på Naeste.

Dato / tid

Opsadningsassistant Tidszone (GMT+01:00) Amsterdam, Berlin, Rome, Paris Dataformat DD-MM-YYYY Dato 16-05-2012 Systemlidsandring 14:24:11 Tilbage Nastro Aflut

1. Indtast systemtiden bestående af dato og klokkeslæt.

2. Afslut indstillingen med Naeste.

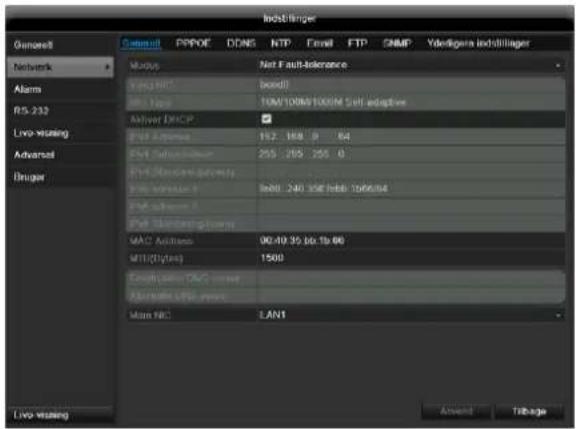

Netværksindstillinger

Opsattningsassistent Modus Net Fault tolerance Vary NIC bond0 NIC Type 10M/100M/1000M Sell-adaptive Aktiver DHCP ✓ iPort Adverse 192 168 0 .64 iPort Subretableide 255 255 255 0 iPort Strathem gate Eoretrokken DNS s Allemato DNS-server Main NIC LAN1 Tilbage Næste Afslut

i

Henvisning

Spørg hos den ansvarlige netværksadministrator, om du kan vælge DHCP, eller om IP-adressen og de videre indstillinger skal foretages manuelt.

1. Aktiver DHCP: Hvis DHCP er indstillet i netværkrouteren, skal du aktivere „afkrydsningsboksen“ DHCP. Alle netværksindstillinger foretages derefter automatisk

2. DHCP ikke aktiveret: Indtast dataene manuelt (IPv4-adresse, IPv4-subnetmaske samt den standardmæssigt indstillede IPv4 gateway = routerens IPv4-adresse). Som option kan du også indtaste DNS-serverens adresse, som du har brug for til at sende e-mails

En typisk adresse kunne se ud på følgende måde:

Ved fjernadgang via internettet skal enheden tildeles en fast netværksadresse.

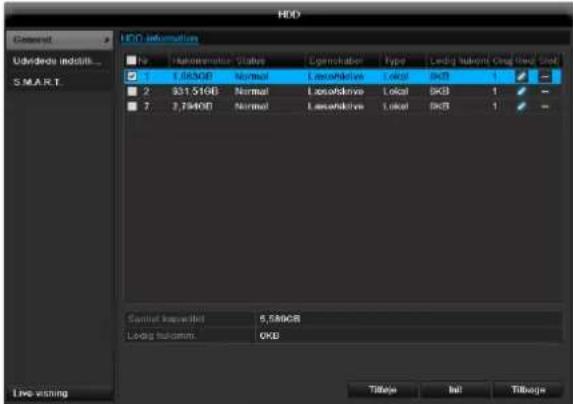

Forvaltning af harddisk

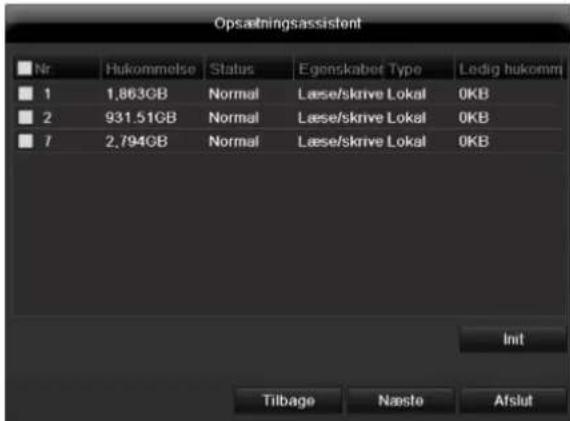

Opsatningsassistent Nr Hukommelse Status Egonskabet Type Ledig hukomm 1 1,863GB Normal Læse/skrive Lokal 0KB 2 931.51GB Normal Læse/skrive Lokal 0KB 7 2,794GB Normal Læse/skrive Lokal 0KB Init Tilbage Naeste Afslut

1. For at indstille en ny harddisk skal du aktivere „checkboxen“ med et venstreklik og derefter klikke på Initialiser.

Advarsel

Alle data, der befinder sig på den, slettes i den forbindelse!

1. Bekræft sikkerhedsforespørgslen med OK. Harddisken indstillet til anvendelsen. Processen vises med statusbjælken.

2. Afslut indstillingen med OK, og klik på Next.

Kameraoptagelse

Opselningsassistent Kamera Analog 1 Start optag. Normal Devanglabestag. LR Kopier Tilbage OK Afslut

1. Vælg et kamera, som du ønsker at optage med, under „Kamera“.

2. Aktivér checkboxen „Start optagelse“.

3. Vælg optagelsestypen. Du kan vælge mellem „Tidsplan“ og „Bevægelsesregistrering“. For en bevægelsesoptagelse skal den kamerainterne bevægelsesregistrering aktiveres.

4. Tryk på Kopier for at overtage indstillingen for andre kameraer. Vælg dertil kameraerne, der vises i det nye vindue. Aktivér den pågældende checkbox med et museklik.

5. Afslut indstillingen og indstillingsassistenten med OK.

Live-visning

Overblik

Live-visningen starter automatisk, när apparatet tændes. Ved at trykke flere gange på tasten Menu kommer de også tilbage til live-visningen.

Til højre findes popup-menuen for visningerne. Til højre vises datoen og klokkeslættet.

• Klik på symbolet for at åbne popup-menuen til multi-visningen.
• Klik på et af symbolerne for at skifte mellem de forskellige visninger.

På hovedskærmen vises signalerne for de tilsluttede kameraer.

- Ved at dobbeltklikke på den venstre musetast kan du vise det pågældende kamerabillede som full screen eller igen skifte tilbage til den oprindelige visning.

Statussymboler

- Følgende symboler vises afhængigt af apparatets driftsstatus:

Symbol	Betydning
R	Gul: Bevægelsesoptagelse• Optagelse kun ved bevægelsesregistrering
R	Blå: Optagelse• Permanent optagelse

Popup-menu ved musebetjening

i

Henvisning

Tryk på den højre musetast, mens musecursoren befinder sig over et live-billede.

Følgende indstillinger er mulige. Pilen til højre viser, at en undermenu til udvalg åbnes:

Menu Enkeltvisning Multi-visning Forrige visning Næste kamera Start Sekvensvisning Hele dagen Afspilnin Spotmonitor

Menu	Åbner hovedmenuen
Enkeltvisning	Full screen for det valgte kamera
Multi-visning	Forskellige kameralayouts
Forrige visning	Visning af det forrige kamera
Næste kamera	Visning af de(t) næste kamera(er)
Start Sekvensvisning	Starter kamerasekvensen
Start optagelse	Starter bevægelsesregistreringen eller tidsplanen for hele dagen
Quick Set	Indstilling af gengivelsesmodusen
Afspilning hele dagen	Skifter til afspilning
Spotmonitor	Skift til spot-monitor

Henvisning

Start Auto-switch (sekvensvisning):

Fastlæg sekvensforsinkelsen for visningen i visningsindstillingerne.

Menulinje i kamerabilledet

Klik på et kamerabillede i enkelt- eller multi-visningen.

Der vises en valgmenu:

No	Symbolets betydning
(1)	Område til at bevæge miniaturelisten
(2)	Aktivér/deaktivér manuel optagelse
(3)	∅jeblikkelig afspilning af de sidste 5 minutter
(4)	PTZ
(5)	Digitalt zoom
(6)	Luk valgmenuen

Indstillinger

Henvisning

Live-visningen kan indstilles på følgende måde.

På kartotekskortet General står følgende indstillinger til rådighed:

Video visning	VGA/HDMI, Main CVBSVælger tilslutningen, hvos indstillingerne ændres
Live-visning-modus	Forskellige kameralayouts
Varighed	Omskiftningstid mellem de enkelte kameraer ved sekvensvisning
Vis statuspanel	Aktivering/deativering af statuspanelet
Vis hændelse	Tildeler monitor til gengivelse af hændelser
Full-screen-overvågning,varighed	I sekunder, som hændelsen vises på den tildelte monitor.
Post Event Display Time	i sekunder, bestemmer varigheden af pop-up vindue til en begivenhed

Henvisning

HDMI-monitor ikke tilsluttet:

Hvis HDMI-kablet ikke er tilsluttet til monitoren ved starten, gengives hovedvideosignalet på VGA-tilslutningen Main. Tilslut VGA-kablet, og start optageren igen for at foretage den automatiske registrering.

Indstilling af kameraudgangen

Du kan vise maks. 8 kameraer i live-visningen samtidigt.

1. Klik på Set.

Indefinger Gneroll Network Alarm RS 232 Live Visiting Advanced Brager Live Visiting Gneroll Visiting VDAHDMI 1 4 A1 A2 A3 A4 Animals Tildega

1. Vælg displaymodusen.

2. 1 × 1

3. 2×2
   • 1 + 5
   • 1 + 7

4. 3×3

5. Med navigationstasterne tilordner du det ønskede kamerasignal til det pågældende skærmudsnit.

- Indstillingen X betyder, at dette kamera ikke vises.

1. Klik på OK for at overtage indstillingen.

Live-afspilning

Generelt

Afspilningen kan foretages på tre forskellige måder:

• Via hændelsessøgning i hovedmenuen
- Fra live-visningen
• Via logfilen i vedligeholdelsesmenuen

i

Henvisning

Knapperne „forrige fil/dag/hændelse“ anvendes forskelligt afhængigt af afspilningsmodussen:

Normal afspilning:

Ved at trykke på knappen springer afspilningen til den forrige/næste dag.

Hændelsessøgning:

Ved at trykke på knappen springer afspilningen til den forrige/næste hændelsesdag.

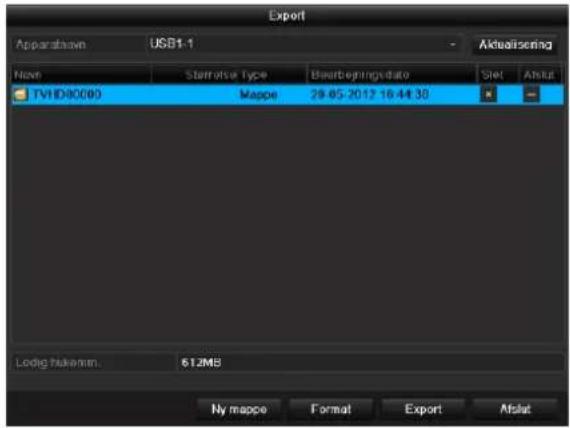

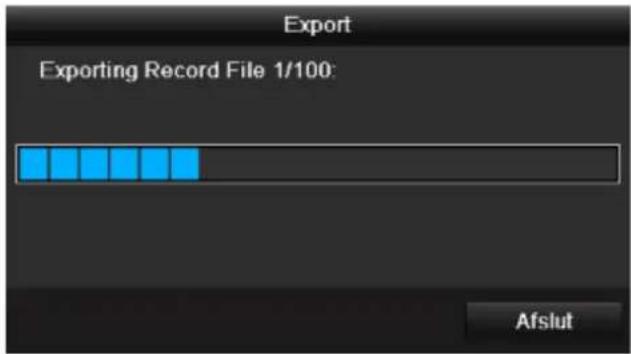

Dataeksport:

Ved at trykke på knappen springer afspilningen l den forrige/næste l.

i

Henvisning

Det er muligt at afspille op til 8 kamerakanaler samtidig.

Afspilningsskærmen

No	Område
1	Løbende afspilning med dato og klokkeslæt
2	Valg af kamera til afspilning
3	Kalender med optagelsestypen
4	Kontrolfelt med tidsakse (se til højre)

Styring via kontrolfelt

Kontrolfeltet anvendes til at styre den løbende afspilning. Symbolerne har følgende betydning:

(1)

17 18 19 20 21 22 23 24 Normal Hændelse

(17) (18) (19)

No	Symbolets betydning
1	Starter videoclip
2	Tilføjer marking
3	Tilføjer brugerdefineret marking
4	Administerer markeringer
5	Afspilning baglæns
6	Stop
7	Afspilning start/pause
8	Springer 30 sekunder tilbage
9	Springer 30 sekunder frem
10	Langsomt frem (1/16x - 1x)
11	Hurtigt frem (1x - 16x)
12	Forrige marking optagelse
13	Næste marking
14	Tidsakse:Klik med musen i tidsaksen for at fortsætte afspilningen et andet stedKlik på „skyderen“, og træk den til det ønskede tidspunkt for at starte afspilningen fra dette tidspunkt
15	OptagelsestypeBlå = permanent optagelseRød = hændelsesoptagelseGrøn = smart
16	Skjuler kontrolfelt
17	Afspilning forlades

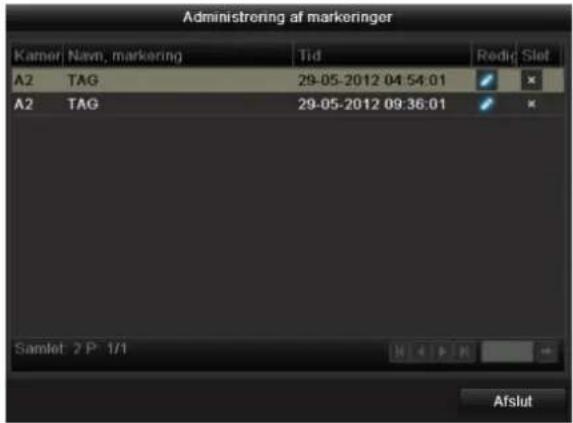

Klik på „Administrer markeringer“ (6):

Administrering af markeringer Kamer Navn, marking Tid Redrig Slet A2 TAG 29-05-2012 04:54:01 A2 TAG 29-05-2012 09:36:01 Samlet 2 P 1/1 Afslut

- Klik på redigeringssymbolet for at ændre beskrivelsen af din markering. Klik på slettesymbolet for at fjerne.

Apparatmenu

Menuoversigt

Efterfølgende menuoversigt viser dig alle menuer, som apparatet skal indstilles og styres med. Derudover kan du på den højre side se vigtige informationer om dit apparat.

• Klik på den ønskede menu for at åbne den.
• Klik på Exit for at lukke menuoversigten.

Menu ABUS Generelt Kameras HDD Indstilling DVR Model Firmware-version V2.2.10, Build 131015 Netværk In/Out Afspilning LAN #1 IP Adresse 192.168.0.20 MAC Adresse 8c:e7:48:2b:c0:8a DHCP No Video Export Vedligeholdelse Port HTTP 80 DVR 11601 RTSP 11602 Nedlukning Afslut

Menubeskrivelse

Menu	Beskrivelse
Indstillinger	Leder videre til menuerne Konfiguration, Kamera, Optagelse, HDD, Afspilning.
Afspilning	Parameterstyret søgning efter video- eller billedoptagelser, der blev startet af hændelser som f.eks. bevægelsesregistrering samt markeringer, der er placeret i afspilningen.
Videoeksport	Parameterstyret søgning efter video- eller billedoptagelser, der blev startet af hændelser som f.eks. alarmer eller bevægelsesregistrering, samt alarmhændelser og markeringer, der er placeret i afspilningen.

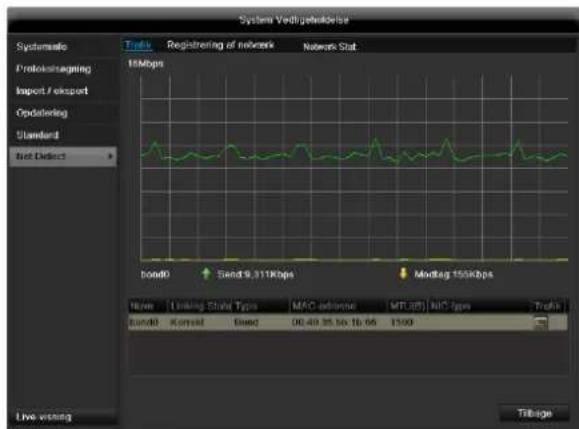

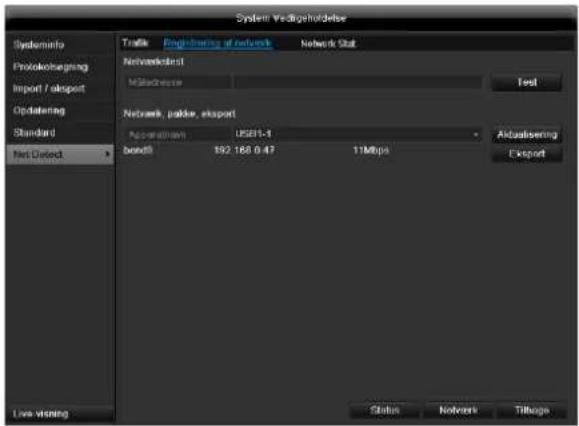

Vedligeholdelse	Systeminformationer, gennemsøgning af protokol, import/eksport af konfiguration, vedligeholdelse af apparat som f.eks. update til ny firmware, indlæsning af fabriksindstillinger, visning af netværksbelastning.

Indstillinger

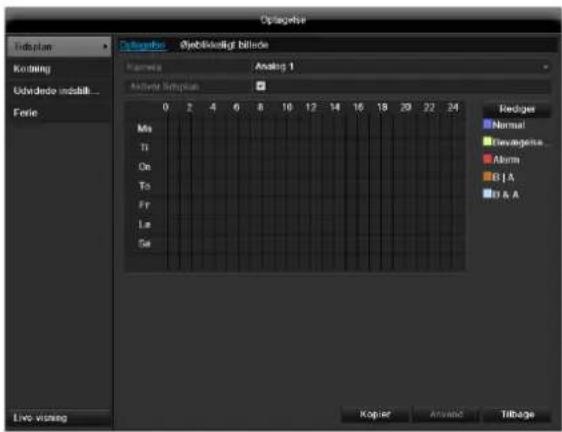

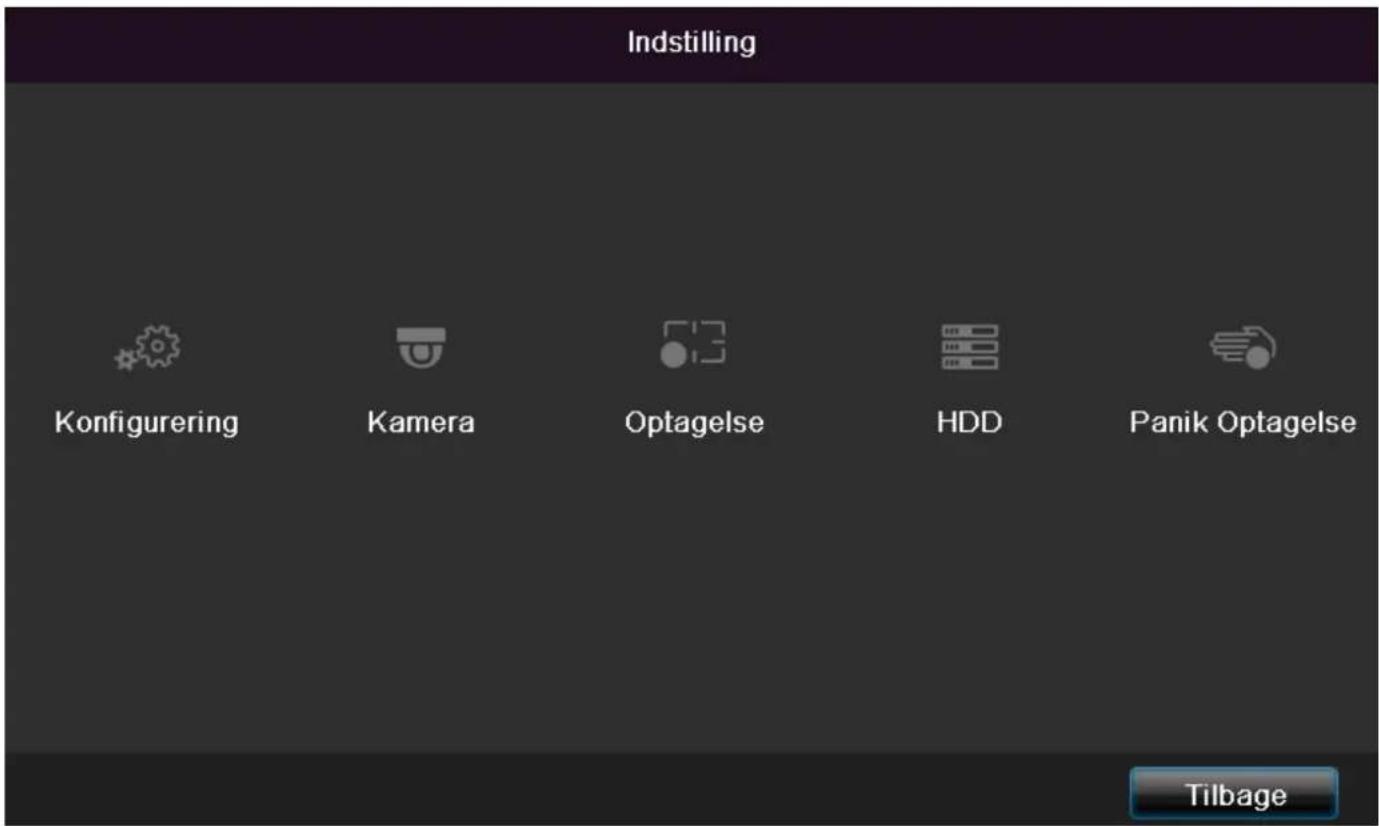

Indstilling Konfigurering Kamera Optagelse HDD Panik Optagelse Tilbage

Menu	Beskrivelse
Konfiguration	Administration af alle apparatindstillinger (generelt, netværk, live-visning, adversel, bruger).
Kamera	Menu til indstilling af kameraparametre (OSD-konfiguration, billedmodus, , bevægelsesregistrering, privatzone, sabotageovervågning, videoafbrydelse).
Optagelse	Menu til indstilling af optagelsesparametre (tidsplan, kameropløsning, ferie etc.).
HDD	Initialisering og forvaltning af indbygget harddisk (tildeling af læse-/skrivefunktion, kameraer, forvaltning af netværksharddisks etc.).
Panikoptagelse	Menu til indstilling af manuelle optagelser.

Konfigurering

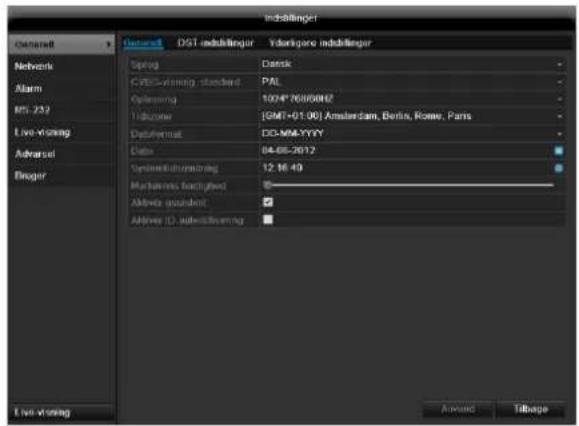

indallinger General DST indallinger Ydaregare indallinger Spring Dansk Cyber-visning-standard PAL Optimaging 1004*76856HZ Tilicone [GMT+01.00] Amsterdam, Berlin, Rome, Paris Deturmat DD-MM-YYYY Data 04-05-2012 Systemkühlvertrag 12:36:49 Mechanics hortighed ■ Albide specjalent ■ Albide ID - udsellering ■ Live visning A-mail Tilbage

Henvisning

Menuen Settings forvalter alle apparatindstillinger.

Advarsel

Kontrollér, at dato og klokkeslæt blev indstillet korrekt.

BEMÆRK:

Efterfølgende ændring kan medføre tab af data!

Sørg rettidigt for en datasikring.

Overblik

Menü	Indstilling
Generelt	Sprog, video, klokkeslæt, dato, mus, kodeord, sommertid, yderligere indstillinger
Netværk	Nødvendige netværksindstillinger (manuel IP, DHCP, PPPOE, DDNS etc.) samt oversigt over netværksstatus
Live-visning	Displayindstillinger, tilordning af hændelsesudgangen
Advarsel	Apparatets reaktion i nødstilfælde (harddisk fuld, netværk afbrudt etc.)
Bruger	Tilføjelse, ændring af brugere, tildeling af adgangsrettigheder

Generelt

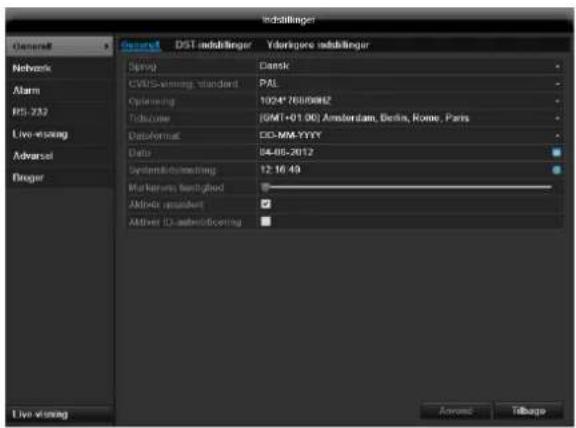

Indelblinger General DST indelblinger Vdengpro indelblinger Network Svrip Dansk CVRS-veilig, Standard PAL Optimizing 1004*7689992 Telezole (GMT+01.00) Amsterdam, Berlin, Rome, Paris DataFormat CC-MM-YYYY Data 54-05-2012 Systemikreinstelling 12:16:49 Markerans belingred Aldenix prausdert Aldener ID-aestrobcoring Live vlowing Accrue Tilbage

Kartotekskort General	Indstilling
Sprog	OSD-sprog
Opløsning	Monitor-opløsning
Tidszone	GMT (Greenwich Mean Time)
Datoformat	MM-DD-ÅÅÅÅ, DD-MM-ÅÅÅÅ, ÅÅÅÅ-MM-DD
Systemtidsændring/Dato	Dato, klokkeslæt
Markørens hastighed	Rullepaneler, til venstre lav, til højre høj hastighed
Aktivér assistent	Afkrydsningsboks aktiveret: Assistenten vises ved systemstart.
Aktivér ID-autentificering	Afkrydsningsboks deaktiveret: Intet kodeord Afkrydsningsboks aktiveret: Kodeord skal indtastes, før menuen kan betjenes
Kartotekskortet DST-indstillinger	Indstilling
Automatistik DST-tilpasning	Med aktiveret checkbox skifter apparatet automatisk til sommertid.
Aktivér DST	Med aktiveret checkbox kan der vælges en præcis start-/slutdato.
fra / til	Dato start, slut sommertid
DST Bias	Daylight Saving Time Bias:Ændring af sommertiden til referencetid
Yderligere indstillinger	Indstilling
Navn	Entydig specifikation af apparatet
Nr	Til entydig identificering ved anvendelse med en fjernbetjening
Hændelse, henvisning	Aldrig / 1 ... 30 minutter – styrer, hvor længe menuen vises, indtil menuen skjules igen

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Netværkskonfiguration

Generelt

De korrekte netværksindstillinger er uomgængelige, hvis du vil

Læs efterfølgende generelle henvisninger, før apparatet indstilles.

Et netværk er en sammenslutning af mindst 2 netværk-segnede apparater.

Overførselstyper:

• Kabelforbundne netværker (f.eks. CAT5-kabel)
• Trådløse netværker (WLAN)
• Andre overførselsmuligheder (Powerline)

Alle systemer har væsentlige ligheder, men adskiller sig på forskellig måde.

Begreber

Nedenfor findes en oversigt over begreberne, der er relevante for anvendelsen af apparatet i netværker.

Parameter	Indstilling
IP address	En IP-adresse er et netværksapparats entydige adresse i et netværk.Den må kun forekomme en gang inden for et netværk. Der findes bestemte IP-adresseområder, der er reserveret til offentlige netværker som f.eks. internettet.

Private address range	F.eks. 10.0.0.0 - 10.255.255.255, subnetmaske 255.0.0.0172.16.0.0 - 172.31.255.255Subnetmaske 255.255.0.0192.168.0.0 - 192.168.255.255Subnetmaske 255.255.255.0
Subnet mask	Er en bitmaske, der anvendes til at lave afgørelser eller tilordninger ved routing. I lokale netværker standardmæssigt 255.255.255.0
Gateway	Netværksapparat, som gør adgangen til internettet mulig for alle andre netværksapparater.F.eks. computeren, som DSL-modemmet er tilsluttet til, eller for det meste routeren eller access point inden for netværket.

Parameter	Indstilling
Name server	Også kaldet DNS (Domain Name Server) og har ansvaret for, at der tilordnes en entydig IP-adresse til en webadresse eller URL (f.eks. www.google.de).Når man indtaster et domæne i en browser, søger DNS'en den passende IP-adresse for serveren og leder henvendelsen videre til den.Her kan IP for en udbyderen af en DNS indtastes. Men tit er det tilstrækkeligt at vælge gatewayens IP. Den leder så automatisk henvendelser videre til udbyder-DNS'en.
DHCP	DHCP-serveren tildeler automatisk et netværksapparat IP-adressen, subnetmaske, gateway og navneserver. DHCP'er står til rådighed i aktuelle routere. DHCP-funktionen skal indstilles eller aktiveres separat, nærmere oplysninger findes i den pågældende håndbog.Henvisning:Hvis der anvendes faste IP-adresser OG en DHCP-server, skal du være opmærksom på, at de faste IP-adresser ligger uden for adresserne, der tildeles via DHCP, da det ellers kan medføre problemer.
Port	En port er en grænseflade, hvor de forskellige programmer kommunikerer. Bestemte ports er fast tildelt (21: Telnet, 23: FTP), andre kan vælges frit. Ports er relevante ved forskellige anvendelser, f.eks. ved ekstern adgang til apparatet via en browser.
MAC address	MAC-adressen (Media-Access-Control-adresse, også ethernet-ID) er netværkadapterens specifikke hardware-adresse.Den anvendes til entydig identificering af apparatet i et computernet.

Netværksopbygning

Apparatet skal være fysisk forbundet med netværket via CAT5-kabler, se tilslutninger på s. 246.

Henvisning

Læs vejledningerne og henvisningerne vedrørende netværksapparaterne.

Der kan forbindes flere switches/routere/AccessPoints med hinanden. Firewalls og anden sikkerhedssoftware kan begrænse netværket.

Advarsel

Hvis der anvendes en router, er netværksclients og dermed også optageren „forbundet“ med internettet. Men det gælder også omvendt. Træf ubetinget sikkerhedsforanstaltninger (som f.eks. anvendelse af en firewall, ændring af kodeord, ændring af port) for at forhindre utilsigtet adgang udefra!

Netværkskonfiguration

Indstillinger General Network Alarm RS 232 Live Visioning Advanced Bruger Modup Xpert F100 M1.1.1.1 Active DRCC Pst. A Response Pst. Substandard Pst. Standard Accuracy Pst. Version 1 Pst. Adherence 5 Pst. Substandard Error MAC Address MT1(Dt/tes) Custom name: DTC series Abnormal LPS series Main NRC Net Fault-Inderance Board1 FOM 100M 100M Self-Adaptive 162 188 9 64 255 265 255 0 300 240 300 100 0.04 90.49 35 b0.1b 66 1500 LAN1 Arrow Tilbage

TAB	Indstilling
General	Indstillinger for det lokale netværk samt valg af netværks-mode.
PPPOE	PPPOE anvendes ved ADSL-tilslutninger og ved anvendelsen af et modem Tyskland.Klik på Set for at indtaste adgangsdataene (identifikation, kodeord) til din udbyder.
DDNS	Server til forvaltning af det dynamiske Domain-Name-System for at aktualisere hostnavne eller DNS-poster
NTP	Network Time ProtocolServer til synkronisering af klokkeslæt
Email	Her specificerer du mail-indstillingerne, hvor sendes en e-mail til en specifik mail-adresse i tilfælde af alarm.
SNMP	Konfigurer de nødvendige parametre til modtagelse af informationer om apparatstatus.
UPnP	Universal Plug and PlayIndstillinger til den komfortable aktivering af netværksapparater i et IP-netværk.
Yderligere indstillinger	Her konfigurerer du IP-adressen på pc'en, som der skal sendes en meddelelse til ved en alarm.

Kartotekskortet Generelt

Parameter	Indstilling
NIC Type	Her indstiller du overførselshastigheden for det indbyggede netværkskort. Tip: 10M/100/1000M Self-adaptive
Aktiver DHCP	Aktivér afkrydsningsboksen, hvis du tildeler IP-adresserne dynamisk via DHCP i netværket.DHCP aktiv: Efterfølgende indtastningsfelter er deaktiverede, da parametrene modtages fra DHCP.Henvisning:Hvis du tildeler IP-adresserne manuelt, skal du sørge for, at DHCP ikke er aktiveret (intet flueben i „afkrydsningsboksen“).
IPv4 Adresse	Netværksapparatet adresse i netværket ved manuel tildeling
IPv4 Subnetbillede	Normalt 255.255.255.0
IPv4 Standard-gateway	Gatewayens adresse til internetadgangen
IPv6 adresse 1	Aktuelt ingen funktion.
IPv6 adresse 2	Aktuelt ingen funktion.
IPv6 Standard-gateway	Aktuelt ingen funktion.
MAC Adress	Det indbyggede netværkskorts hardware-adresse
MTU (Bytes)	Beskriver de største protokoldatas maks. størrelse.
Foretrukken DNS-server	Adresse på Domain Name Server som regel gatewayens IP-adresse
Alternativ DNS-server	IP-adresse på den alternative DNS
Meld netværksafbrydelse	Afkrydsningsboks aktiveret:Akustisk alarmering ved netværksafbrydelse

Henvisning

Nogle af disse indstillinger kan ikke vælges for visse modes.

PPPOE

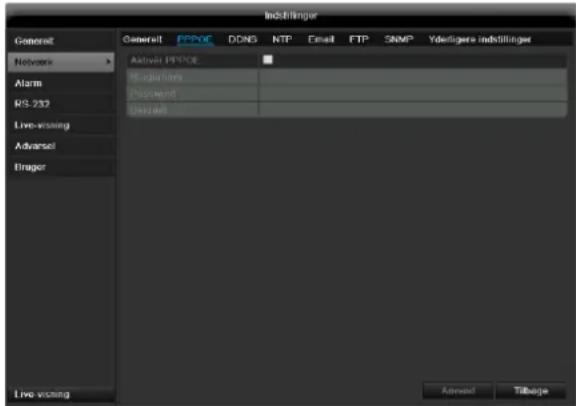

Indstlinger General General PPPOE DDNS NTP Email FTP SNMP Vidergere indstlinger Network Active PPPOE Alarm Standard RS-232 Password Live-vising Default Adversel Finger Live-vising Adversel Tilbage

1. Aktivér „afkrydsningsboksen“ PPPOE, og indtast derefter brugernavnet (internetadgangs-identifikationen) og kodeordet, og bekræft kodeordet.
2. Overtag dine data med Anvend.

Advarsel

Brug så vidt muligt kun PPPOE, hvis der ikke er nogen router til rådighed!

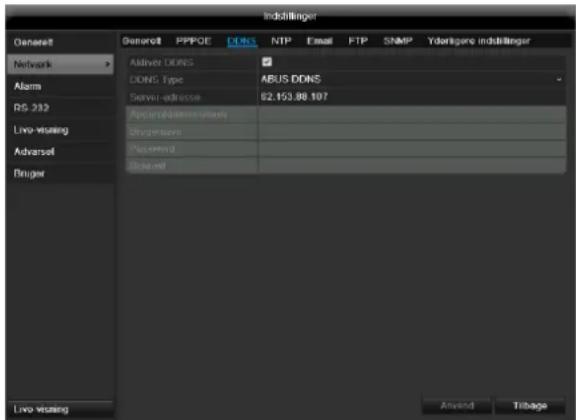

DDNS

Indillinger General Network > Alarm RS 232 Live-vising Advansell Bruger General PPPOE DDNS NTP Email FTP SNMP Ydartigsre indillinger Active DONS DDNS Type ABUS.DDNS Server-adresse B2.153.88.107 Advanced-Intricate Unipervent Password Data-mail Live-vising Anvand Tillage

1. For at kunne anvende funktionen ABUS DDNS skal du forinden oprette en konto hos www.abusserver.com. Læs hertil FAQs på websiden.
2. Aktivér afkrydsningsfeltet „Aktivér DDNS“, vælg derefter DDNS-type „DynDNS“, og indtast IP-adressen www.abus-server.com i feltet „Server-adresse“.
3. Overtag dine data med Anvend. IP-adressen på din internetforbindelse aktualiseres nu hvert minut på serveren.

NTP

IndsBlinger Genorelt Network Alarms RS 202 Line-Westing Adversel Stringer Adderv NIP adderv (min.) NET support NET port 1 1 Sms windows.com 123 Live Wstning Send Email FTP SNMP Videntigere indsBlinger Annend Tilbage

Henvisning

Optageren kan synkronisere klokkeslættet med en ekstern server. Hertil står der flere serveradresser til rådighed i internettet.

1. Aktivér „afkrydsningsboksen“ NTP, og angiv, efter hvilket tidsrum synkroniseringen skal foretages igen. Indtast NTP-serverens IP-adresse og NTP-porten.
2. Overtag dine data med Anvend.

E-mail

Ved en alarm kan apparatet sende en meddelelse via e-mail. Indtast e-mail-konfigurationen her:

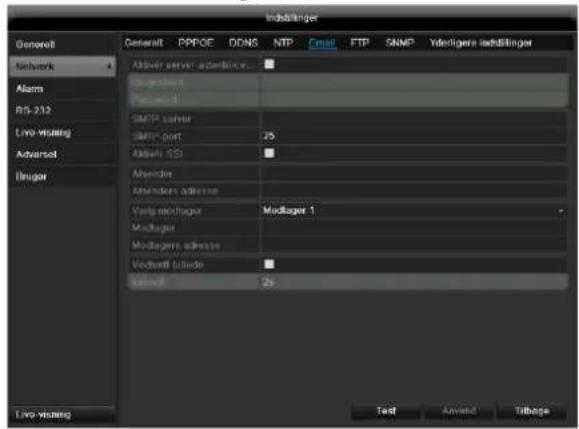

Indstlinger General Network Alarm RS 232 Live-Westing Adversel Insges Adder server: adminbrice... Suppliers Password SMTP server SMTP port Adder 100 Address Address address Vasig message Message 1 Message address Vodewell tohede Sedent 2s Text Anvend Tilbage

Parameter	Indstilling
Aktivér server-authentificering	Aktivér „afkrydsningsboksen“, når en tilmelding foretages på internet-udbyderens server
Brugernavn	Mail-konto hos udbyderen
Password	Kodeord, som e-mail-kontoen er beskyttet med
SMTP-server	Udbyderens SMTP-serveradresse
SMTP-port	Angiv SMTP-porten(standardmæssigt: 25)
Aktivér SSL	Aktivér „afkrydsningsboksen“ for at aktivere e-mail-kodningen
Afsender	Afsendernavn
Afsenders	E-mail-adressen, der hører til e-mail-

adresse	kontoen
Vælg modtager	Vælg tre mulige modtagere, som skal modtage e-mailen
Modtager	Indtast modtagerens navn her
Modtagers adresse	Indtast modtagerens e-mail-adresse
Vedhæft billede	Aktivér „afkrydsningsboksen“, når kameraets optagelser skal sendes som fotofiler ud over e-mailen
Interval	Vælg afstanden mellem de enkelte optagelser fra 2 til 5 sekunder

1. Indtast parametrene for e-mail-meddelelsen.
2. Klik derefter på Test for at sende en e-mail som test.
3. Når dine indtastninger er korrekte, og du har modtaget en bekræftelses-mail, skal du trykke på Anvend.

Henvisning

Apparatet sender en e-mail til den indstillede modtager.

Hvis denne e-mail ikke ankommer hos modtageren, skal du kontrollere indstillingerne og korrigere dem.

Kontrollér evt. junk-mail-indstillingerne for din mail-client.

Henvisning

Brug af kompatibilitetsmæssige årsager kun e-mail-programmer, hvor der er mulighed for opkald via SMTP.

SNMP

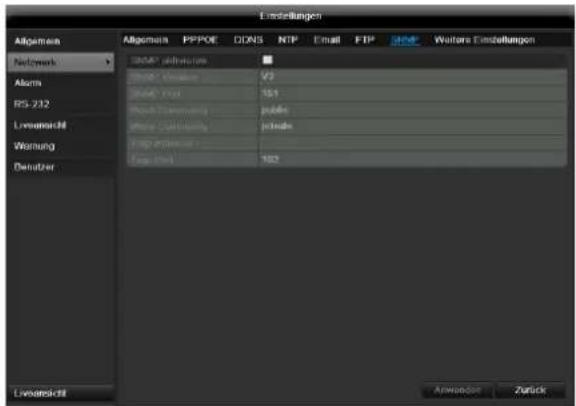

Einstellungen Allgemeins Allgemeins PPPOE DONS NTP Email FTP Status Waltens Einstellungen Network Network: allgemeins Network: Version 2 Network: Print 501 Print: Community johns Print: Community johns Remanzen Fop: Allgemeins Fop: Print 1922 Lewandstoff Anwendung Zurück

Parameter	Indstilling
Aktivér SNMP	Markér afkrydsningsfeltet for at oprette en forbindelse med SNMP-software
SNMP-version	SNMP-systemversion
SNMP-port	Angiv SNMP-porten(standard: 161)
Read Community	Indtast „Key“ som angivet i indstillingerne i SNMP-softwaren.
Write Community	Indtast „Key“ som angivet i indstillingerne i SNMP-softwaren.
Trap-adresse	Angiv SNMP-managerensIP-adresse
Trap-port	Angiv trap-porten(standard: 162)

Henvisning

Der anvendes SNMP til overvågning af apparattilstanden. Hertil skal du bruge SNMP-software, som du ikke kan få hos ABUS.

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med Tilbage.

UPnP

Parameter	Indstilling
Aktivér UPnP	Aktivér afkrydsningsfeltet for at aktivere synligheden i et IP-netværk.
Mapping-type	Vælg, om portvideresendelsen skal ske automatisk eller manuelt.

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med Tilbage.

Yderligere indstillinger

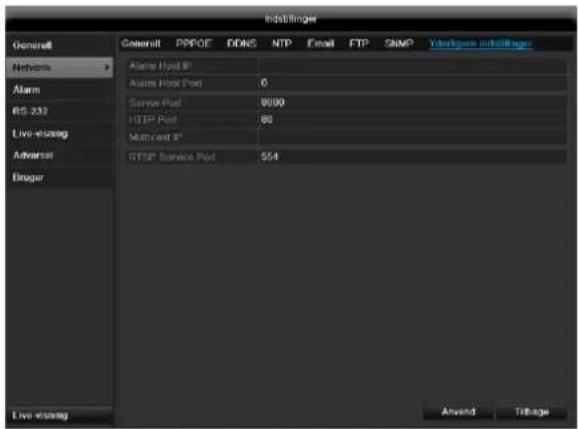

Indblinger General Network Alarm RS-233 Live-fixing Adversal Bringer Greenalt PPFOE DDNS MTP Email FTP SNMP Vardigene indblinger Alarm Host IP Alarm Host Pod 0 Sensor Pod 8000 HFTP Pod 60 Multiicast IP RTSP Service Pod $54 Live fixing Anvend TuRage

Parameter	Indstilling
Alarm Host IP	CMS-stationens netværksadresse
Alarm Host Port	CMS-stationens port
Server Port	Port til datakommunikation
HTTP Port	Port til webserver
Multicast IP	For at minimere trafik kan du indtaste en multicast-IP. IP-adressen skal svare til IP-adressen på pc'en, der kører CMS-softwaren.
RTSP Service Port	Angiv RTSP-porten(standard: 554)

Henvisning

Server Port 8000 samt HTTP Port 80 er standard-ports for Remote Clients og Remote Internetbrowser-adgang.

Henvisning

Under Alarm Host IP/Port skal du konfigurere netværksadressen for pc'en med CMS-softwaren. I tilfælde af alarm sendes der besked til CMS-softwaren, som eksekverer forskellige alarmreaktioner afhængigt af indstilling.

Advarsel

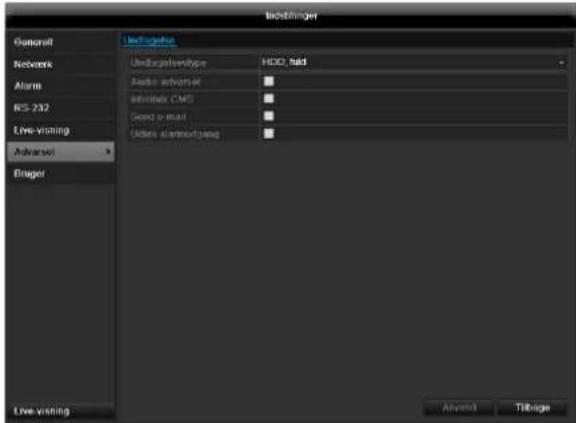

Industrieder General Network Alarm RS-232 Live-voting Adversel Finger Unidrigation UndigridationType HDD null Audio activator Microbus CMS Select a-mail Options alarmoutgroup Live-visiting Advanced Tilbage

Du kan udløse en alarm for følgende fejltyper:

• HDD, fuld
• HDD, fejl
• Netværk afbrudt
• IP-konflikt
  • Ugyldig registrering
  • Video-ind-/-udgangssignal uens
• Optagelse fejl

Parameter	Meddelelser
Audio-advarsel	Der lyder en signaltone fra apparatet flere gange
Send e-mail	Der sendes en e-mail til en specificeret e-mail-adresse.

Bruger

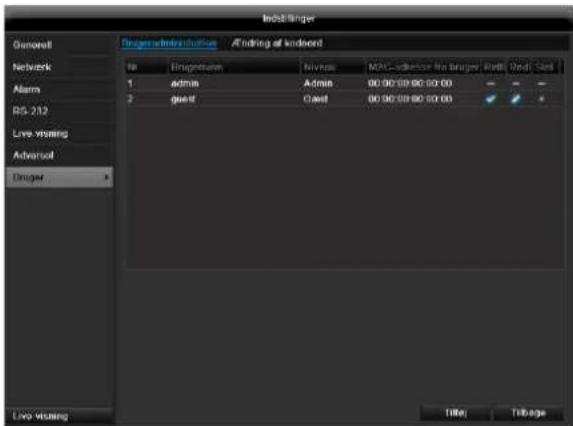

Insulator General Network Alarm RS-212 Live Visiting Adversal String #p #regretum #ntvcs MAC-adsorfer for Bringer Rattl Readt Cadd 1 admin Admin 00:00:00:00:00:00 - - 2 gout Cadd 00:00:00:00:00:00 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - + - + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

Advarsel

Notér administratorkodeordet.

Følgende er forindstillet

„1 2 3 4 5“.

I brugerforvaltningen kan du tilføje nye brugere, slette eller ændre de eksisterende indstillinger.

1. Vælg Tilføy for at tilføje en ny bruger.

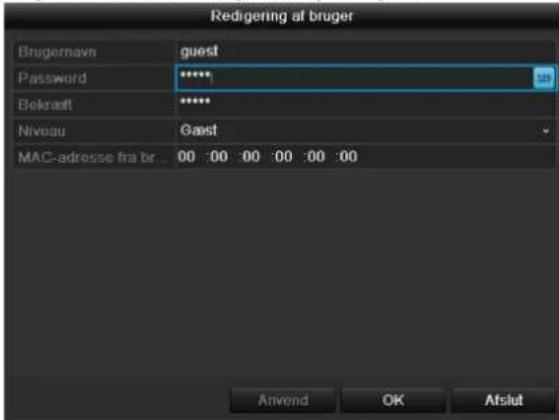

Redigering af bruger Brugernavn guest Password ****** Bekrafft ****** Niveau Gaast MAC-adresse fra br... 00 :00 :00 :00 :00 :00 Anvend OK Aflut

Parameter	Indstilling
User Name	Entydig identifikation
Password	Adgangskode til apparatet og til apparatforvaltningenHenvisning: Skift kodeord regelmæssigt, anvend kombinationer af bogstaver, tal etc., notér kodeord på et beskyttet sted.
Confirm	Indtast af sikkerhedsmæssige årsager adgangskoden igen
Level	VIGTIGT:På niveauet Manager kan der indstilles flere rettigheder end på niveauet User.
User's MAC Address	MAC-adresse på netværkadapteren for pc'en, som den pågældende bruger anvenderHenvisning:Det begrænser adgangen til pc'en, hvis MAC-adresse blev indtastet her!

1. Indtast navnet og kodeordet, og bekræft indtastningen af kodeordet i feltet nedenunder.

2. Vælg niveauet, og angiv MAC-adressen.

3. Bekræft indstillingerne med et klik på OK.

Advarsel

Vær opmærksom på følgende henvisninger ved tildelingen af adgangsrettigheder.

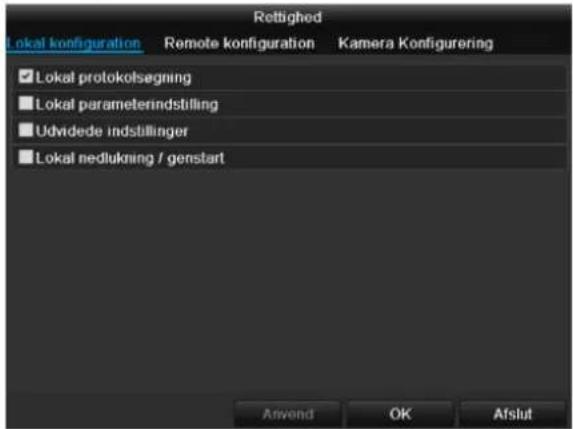

Indstilling af rettigheder

Styr brugerens adgangsrettigheder ved at klikke på symbolet „Rettighed“. Kun adgangsdata for manuelt tilføjede brugere kan ændres:

Rettighed Lokal konfiguration Remote konfiguration Kamera Konfigurering ✓ Lokal protokolsegning ■ Lokal parameterindstilling ■ Udvidede indstillinger ■ Lokal nedlukring / genstart Anvend OK Aflut

i

Henvisning

Brugeren kan foretage indstillinger eller ændre parametre lokalt, dvs. på apparatet.

Brugeren kan/må have adgang til apparatet via netværksforbindelsen.

På kartotekskortet Camera indstilles adgangsrettigheden til de enkelte kameraer (via netværk eller lokalt).

Parameter	Indstilling
Lokal konfiguration	Lokal protokolsøgningLokal parameterindstillingUdvidede indstillingerLokal nedlukning/genstart
Kamera Konfigurering	Kamerarettigheder:Remote live-visningLokal manuel styringRemote manuel styringLokal afspilningRemote afspilningLokal videoeksport

Advarsel

Rediger de generelle indstillinger for brugeren (navn, kodeord, niveau, MAC-adresse) ved at klikke på symbolet „Rediger“ eller på kartotekskortet „Rediger kodeord“.

Kamera

OSD

Kamorsadministration OSD O2D Kredfungsung Bilode PTZ Bevangschaerungs Privatquote Stabbetraeversichtig Vidroofleysbelte Camera Analog 1 Name Camera 01 Vis. idok Vis. idok Vis. i200 Dataformet DO MM YYYY Transformet 24 times ur Transformet Irisch transparent & iske biremsack - OSD-Font Mellem Live visning Kopser Absent Tilbage

Kamera	Kamera, der skal indstilles
Navn	Bekræft dine indstillinger med Anvend og OK.
Vis navn	Tildeling af kameranavnet
Vis dato	Aktivering/deaktivering af visning af kameranavnet i live-visningen
Vis uge	Visning af ugevisningen i live-visningen
Datoformat	Aktivering/deaktivering af visning af ugen i live-visningen
Tidsformat	Valg af visningsformatet for datoen
OSD-font	Indstillinger vedrørende visningen af kameranavnet og datoen

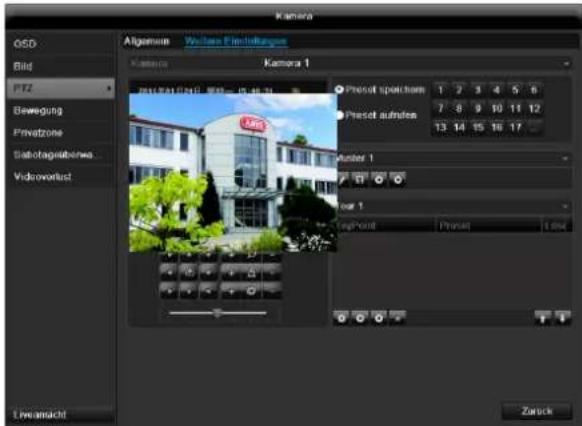

PTZ

GSD Bid PTZ Bewegung Privatzone Stabotagienbene Vidowerlust Algemini Waltes Fintellungen Kamera 1 2011.01.04.19 55:15 18:31 Presol speckbare Presol aufstaten 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 Auster 1 Top 1 Topfront Presol Lock Liveansicht Zurück

Lagring og hentning af presets

1. Styr kameraet til det ønskede billedudsnit ved hjælp af piletasterne, og gem f.eks. positionen som Preset 1.

2. Klik på Hent for at køre til den netop gemte Preset 1.

Indstilling og hentning af patruljer

1. Opret flere presets for at anvende dem til patruljen
2. Klik på + for at vælge en preset
3. Tilføj yderligere presets for at indslle den ønskede patrulje
4. Klik dereer på playsymbolet for at starte patruljen.

Bevægelse

Vælg kamerakanalen, der skal redigeres, under "Kamera".

Control Panel Parameters Control Panel Parameters 1 Parameters 2 Parameters 3 Parameters 4 Parameters 5 Parameters 6 Parameters 7 Parameters 8 Parameters 9 Parameters 10 Parameters 11 Parameters 12 Parameters 13 Parameters 14 Parameters 15 Parameters 16 Parameters 17 Parameters 18 Parameters 19 Parameters 20 Parameters 21 Parameters 22 Parameters 23 Parameters 24 Parameters 25 Parameters 26 Parameters 27 Parameters 28 Parameters 29 Parameters 30 Parameters 31 Parameters 32 Parameters 33 Parameters 34 Parameters 35 Parameters 36 Parameters 37 Parameters 38 Parameters 39 Parameters 40 Parameters 41 Parameters 42 Parameters 43 Parameters 44 Parameters 45 Parameters 46 Parameters 47 Parameters 48 Parameters 49 Parameters 50 Parameters 51 Parameters 52 Parameters 53 Parameters 54 Parameters 55 Parameters 56 Parameters 57 Parameters 58 Parameters 59 Parameters 60 Parameters 61 Parameters 62 Parameters 63 Parameters 64 Parameters 65 Parameters 66 Parameters 67 Parameters 68 Parameters 69 Parameters 70 Parameters 71 Parameters 72 Parameters 73 Parameters 74 Parameters 75 Parameters 76 Parameters 77 Parameters 78 Parameters 79 Parameters 80 Parameters 81 Parameters 82 Parameters 83 Parameters 84 Parameters 85 Parameters 86 Parameters 87 Parameters 88 Parameters 89 Parameters 90 Parameters 91 Parameters 92 Parameters 93 Parameters 94 Parameters 95 Parameters 96 Parameters 97 Parameters 98 Parameters 99 Parameters 100

Sæt fluebenet ved bevægelsesgenkendelse. Derudover skal bevægelsesgenkendelsen aktiveres i netværkskameraerne, yderligere oplysninger herom findes i håndbogen til dit netværkskamera.

Henvisning

For at optage ved hjælp af bevægelsesgenkendelse skal du indstille tidsplanen under Optagelse.

Reaktion

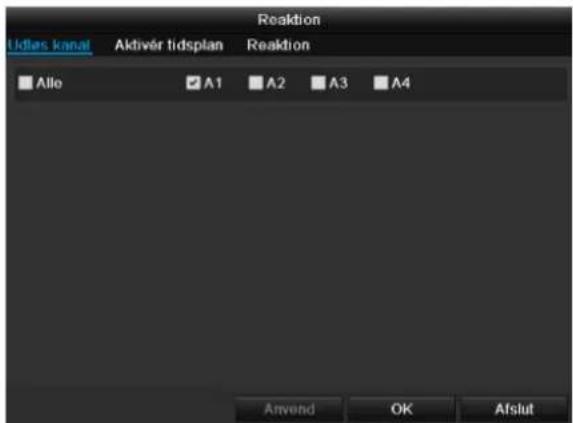

Udløs kanal

Ved at klikke på „Reaktion“ vises kartotekskortet Udløs kanal (kun ved bevægelsesregistrering):

Reaktion Aktivér tidsplan Reaktion Allo A1 A2 A3 A4 Anvend OK Afslut

Vælg en eller flere kamerakanaler, der skal udføre en reaktion i tilfælde af alarm.

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Tidsplan

Vælg kartotekskortet Aktivér tidsplan.

Indstil her, på hvilke klokkeslæt de reaktioner, som er indstillet under kartotekskortet Reaktion, skal udløses

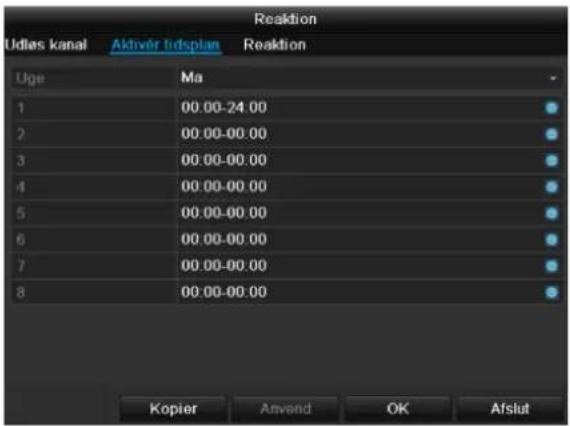

Udles kanal Aktiver tidsplan Reaktion Uge Ma 1 00.00-24.00 2 00.00-00.00 3 00.00-00.00 4 00.00-00.00 5 00.00-00.00 6 00.00-00.00 7 00.00-00.00 8 00.00-00.00 Kopier Amend OK Afslut

1. Vælg dagen, og indtast tidsplanen.

Henvisning

1. Vælg under Kopier, om indstillingen skal overtages for alle ugens dage.

2. Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

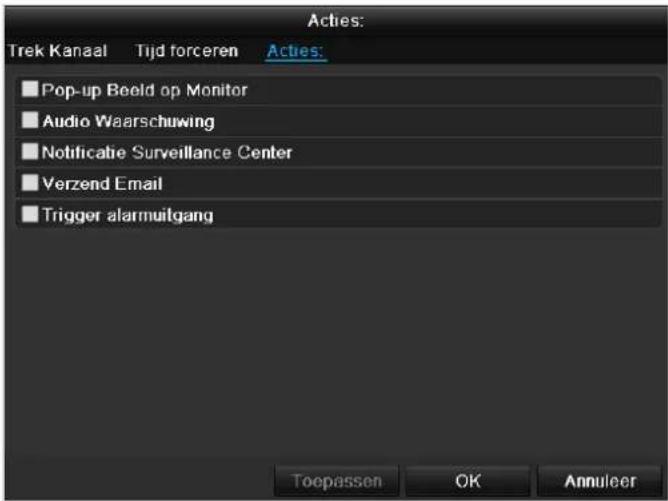

Reaktion

Vælg kartotekskortet Reaktion.

Her kan du efter ønske konfigurere optageren ved bevægelsesregistrering ved at klikke på den pågældende checkbox

Parameter	Besked
Full-screen-overågning	På monitoren vises en meddelelse
Audio-advarsel	Der lyder en signaltone fra apparatet flere gange
Informér CMS	Sender et alarmsignal til en pc med ABUS CMS-softwaren. Softwaren skal være startet og optageren dér være i overvågningsmodus.
Send E-Mail	Det sendes en e-mail til en speci- ficeret e-mail-adresse. Se s. 288
Udløs alarmudgang

- Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Privatzone

Vælg kamerakanalen, der skal redigeres, under "Kamera".

Aktivér fluebenet ved privatzone.

1. Markér op til fire privatzoneområder med musen.
2. Vælg under Kopiér, om indstillingen skal overtages for alle kameraer.
3. Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Sabotageovervågning

Vælg kamerakanalen, der skal redigeres, under "Kamera".

Aktivér fluebenet ved sabotageovervågning.

Tidsplan

Vælg kartotekskortet Aktivér tidsplan.

Indstil her, på hvilke klokkeslæt de reaktioner, som er indstillet under kartotekskortet Reaktion, skal udløses

Udles kanal Aktivér fidsplan Reaktion Uge Ma 1 00.00-24.00 2 00.00-00.00 3 00.00-00.00 4 00.00-00.00 5 00.00-00.00 6 00.00-00.00 7 00.00-00.00 8 00.00-00.00 Kopier Anvend OK Afslut

1. Vælg dagen, og indtast tidsplanen.

i

Henvisning

1. Vælg under Kopier, om indstillingen skal overtages for alle ugens dage.

2. Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Reaktion

Vælg kartotekskortet Reaktion.

Her kan du efter ønske konfigurere optageren ved bevægelsesregistrering ved at klikke på den pågældende checkbox.

Parameter	Besked
Full-screen-overågning	På monitoren vises en meddelelse
Audio-advarsel	Der lyder en signaltone fra apparatet flere gange
Informér CMS	Sender et alarmsignal til en pc med ABUS CMS-softwaren. Softwaren skal være startet og optageren dér være i overvågningsmodus.
Send E-Mail	Det sendes en e-mail til en speci- ficeret e-mail-adresse. Se s. 288
Udløs alarmudgang

- Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Videoafbrydelse

Vælg kamerakanalen, der skal redigeres, under "Kamera".

Sæt fluebenet under alarm for „Video Loss“.

Tidsplan

Vælg kartotekskortet Aktivér tidsplan.

Indstil her, på hvilke klokkeslæt de reaktioner, som er indstillet under kartotekskortet Reaktion, skal udløses

Udles kanal Aktivér fidsplan Reaktion Uge Ma 1 00.00-24.00 2 00.00-00.00 3 00.00-00.00 4 00.00-00.00 5 00.00-00.00 6 00.00-00.00 7 00.00-00.00 8 00.00-00.00 Kopier Anvend OK Afslut

1. Vælg dagen, og indtast tidsplanen.

i

Henvisning

1. Vælg under Kopier, om indstillingen skal overtages for alle ugens dage.

2. Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Reaktion

Vælg kartotekskortet Reaktion.

Her kan du efter ønske konfigurere optageren ved bevægelsesregistrering ved at klikke på den pågældende checkbox.

Parameter	Besked
Full-screen-overågning	På monitoren vises en meddelelse
Audio-advarsel	Der lyder en signaltone fra apparatet flere gange
Informér CMS	Sender et alarmsignal til en pc med ABUS CMS-softwaren. Softwaren skal være startet og optageren dér være i overvågningsmodus.
Send E-Mail	Det sendes en e-mail til en speci- ficeret e-mail-adresse. Se s. 288
Udløs alarmudgang

- Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Optagelse

Definition

Ved hjælp af tidsplanen indstilles optagelsestiderne eller „udløserne“ (optagelsestype) for kameraerne. Klik på kartotekskortet Schedule:

i

Henvisning

Da indstillingerne for kartotekskortene Optagelse og ∅jeblikkeligt billede er forskellige, beskrives de kun en gang

I OSD vises fra venstre til højre timerne for den pågældende dag (der er anført oppefra og ned). Under dagene vises den farvede forklaring, dvs. i den indstillede tidsplan vises optagelsestidsrummene med farve i overensstemmelse med de pågældende „udløsere“, dvs. optagelsestyper.

Farvesymbol	Forklaring
Blå	Normal: Tidsrum i timer
Gul	Bevægelsesgenkendelse
Grå	Intet valg

• Vælg kameraet, og klik på checkboxen Aktivér tidsplan.
• Klik på Rediger for at bestemme tidsplanens type og varighed.

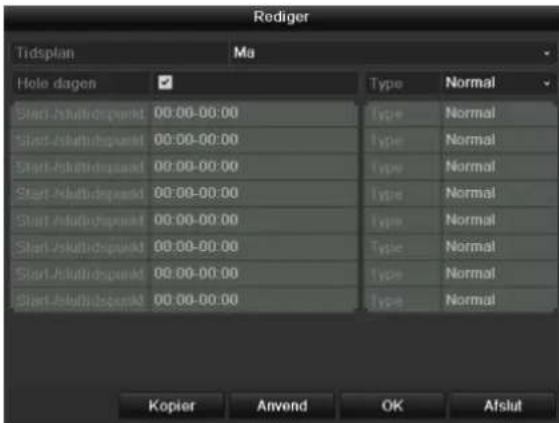

Rodiger Tidsplan Ma Hole dagen ✓ Type Normal Start-Subtubiquakt 00:00-00:00 Type Normal Start-Subtubiquakt 00:00-00:00 Type Normal Start-Subtubiquakt 00:00-00:00 Type Normal Start-Subtubiquakt 00:00-00:00 Type Normal Start-Subtubiquakt 00:00-00:00 Type Normal Start-Sublubiquakt 00:00-00:00 Type Normal Kopier Anvend OK Aflut

1. Definér dagen, der skal indstilles, i pulldown-menuen under 'Tidsplan'.
2. Aktivér/deaktivér 'Hele dagen'. Hvis Hele dagen er aktiveret, kan der ikke indtastes definerede tidsrum, indstillingen gælder for hele dagen.
3. Deaktivér All Day, hvis du vil indstille tidsafhængige indstillinger.

i

Der skal optages fra kl. 11:00 – 07:00. For at gøre dette skal der oprettes 2 tidszoner:

1. 11:00 - 24:00
   2.00:00-07:00

2. Angiv optagelsestype i pulldown-menuen:

3. Normal

4. Bevægelsesregistrering

5. Du kan definere maks. 8 tidsraster under tidsafhængig indstilling, fra 00:00 – til 24:00; tidsrummene for de enkelte raster må ikke overlappe.

i

Henvisning

Med varigheden definerer du tidsvinduet, hvor der optages.

De andre „udløsere“ som bevægelsesgenkendelse og/eller alarm tilkobler kun optagelsen, hvis disse „udløsere“ forekommer.

- På Kopiér kan du overtage denne indstilling for andre dage eller hele ugen

Afslut dine indstillinger på optagelsesskæmbilledet med Anvend og derefter OK.

Kodning

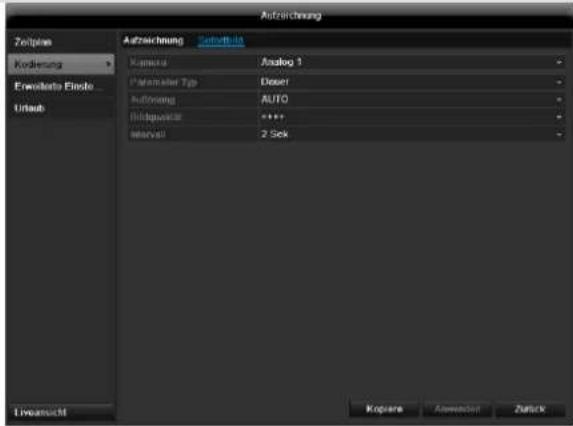

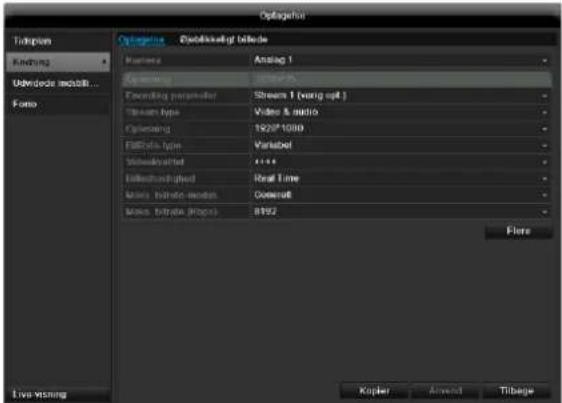

Kartotekskortet Optagelse

Ved hjælp af tidsplanen indstilles optagelsestiderne eller „udløserne“ (optagelsestype) for kameraerne.

Optogenix Options Displaying Options Camera Analog 1 Displaying Displaying parameter Stream 1 (varig opt) Stream type Video & audio Displaying 1920*1080 Database type Variable Showground 8144 Sendthroughed Real Time Main: In-line mode Outset Main: In-line (bps) 8192 Flare Live warning Kapier Arrow Tilbage

I denne undermenu står der følgende indstillingsmuligheder til rådighed:

Kamera	Kamera, der skal indstilles
Encoding Parameter	Stream, der skal indstills
Stream-type	Fordefineret stream-video
Opløsning	CIF / 4CIF / VGA / HD720P / 1080P
Bitrate	Valg af en variabel eller konstant bitrate
Videokvalitet	Forskellige kvalitetstrin +++: middel kvalitet+++++: høj kvalitet
Billedrate	Indstillinger af billedraten for streamen
Maks. bitrate-modus	Valg af modusen for indstillingerne af bitraten Brugerdef. (32 – 8192)
Maks. bitrate (Kbps)	Indstillinger af den maks. bitrate
Maks. bitrateområde anbefalet	Anbefalet bitrate afhængigt af den indstillede opløsning, billedrate, etc.
Fremløbstid	Tid i sekunder, der optages før en alarm
Efterløbstid	Tid i sekunder, der optages efter en alarm
Maks. dage (dage)	Indstilling af den længste opbevaringstid for optagede filer.

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

TAB Substream

Følgende parametre kan indstilles:

Kamera	Kamera, der skal indstilles
Stream-type	Fordefineret stream-video
Opløsning	CIF / 4CIF / VGA / HD720P / 1080P
BitRate-type	Valg af en variabel eller konstant bitrate
Videokvalitet	Forskellige kvalitetstrin +++: middel kvalitet+++++: høj kvalitet
Billedrate	Indstillinger af billedraten for streamen
Maks. bitrate-modus	Generelt, Brugerdef. (32 - 8192)
Maks. bitrate (Kbps)	Visning af den maks. bitrate
Maks. bitrateområde anbefalet	3072~5120 (Kbps)

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med Tilbage.

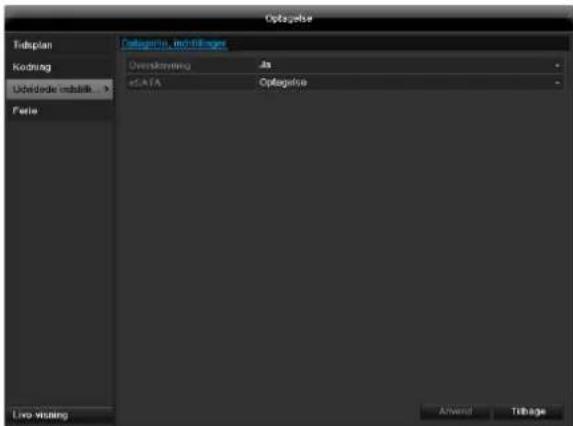

Udvidede indstillinger

Optogenise Tidoplan Kodning Udoride installis > Forte Overskreding eDATA Optogenise Live Hosting Advanced Tidpage

Overskrivning

Fastlægger du, om ældre optagelser overskrives, när harddisken er fuld.

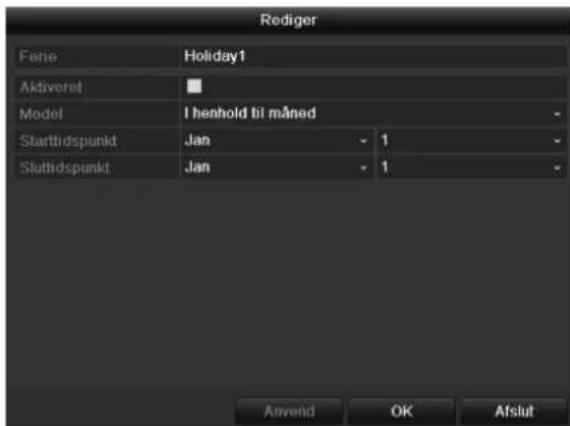

Ferie

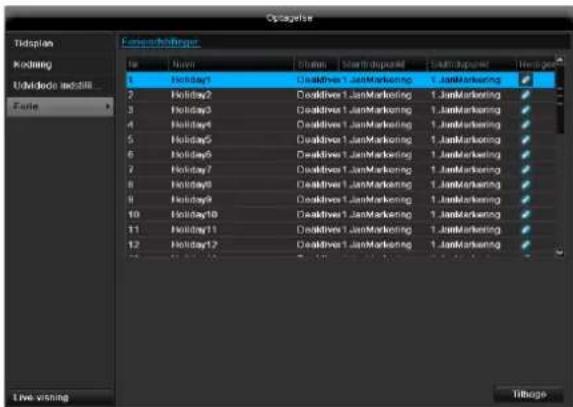

I denne undermenu kan der foretages 32 forskellige optagelsesindstillinger for ferie eller feriedage.

Klik på „Rediger“-symbolet for at foretage disse indstillinger.

Rodiger Fene Holiday1 Aktiveret ■ Model I henhold til måned Starttidspunkt Jan - 1 Sluttidspunkt Jan - 1 Anvend OK Afslut

Ferie	Manuel indtastning af navnet på ferien eller feriedagen
Aktiveret	Aktivering og deaktivering af den indstillede ferie
Model	Efter dato/efter uge/efter måned
Starttidspunkt	Valg af startdatoen/starttidspunktet
Sluttidspunkt	Valg af slutdatoen/sluttidspunktet

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK

HDD

Harddisks

Henvisning

Apparatet kan administrere to 3,5" SATA-harddisk.

Før du kan foretage optagelser med apparatet, skal hver af de indbyggede harddisks „initialiseres“. Først derefter registrerer apparatet harddisken og tilordningen af den.

Advarsel

Alle data på en harddisk sletter ved initialiseringen!

Sørg rettidigt for en datasikring.

Indbygning af en harddisk

1. Afbryd apparatet fra strømnettet, og åbn afdækningen.
2. Overhold ESD-forskrifterne ved omgang med elektroniske apparater, og sørg for, at de er jordforbundet.
3. Åbn ikke huset i rum med tæpper eller andre belægninger, der kan oplades elektrostatisk.
4. Undgå kropskontakt med alle komponenter på printkortet.

Advarsel

Hvis du har spørgsmål til anvisningerne eller de ikke hjælper dig, bedes du kontakte din installatør.

1. Indbyg harddisken, og etablér tilslutningerne.

2. Montér huset igen, og forbind apparatet med strømnettet.

Henvisning

Kontrollér tilslutningerne, hvis den installerede harddisk ikke vises.

Klik i menuen på „HDD“ for at foretage indstillingerne vedrørende harddiskadministrationen.

Harddiskforvaltningens parametre

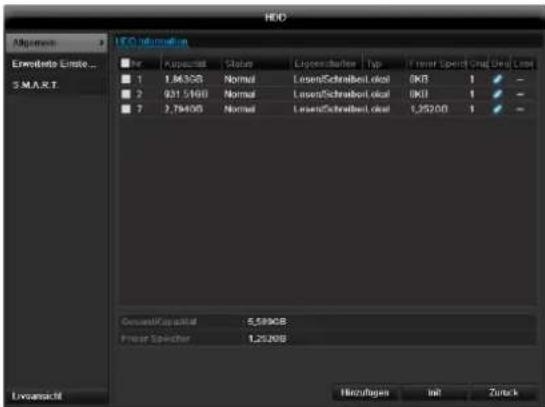

HDD General Udoriduo modifik... SMART HDD information No Automation Status Control Type Lending Subport Cng (led) set 1 1.050GB Normal Laxofkove Local OKB 1 2 931.516GB Normal Laxofkove Local OKB 1 7 2.7540GB Normal Laxofkove Local OKB 1 Signal transfile: 5.580GB Loop transcom: OKB Live visiting Tilbage Init Tillage

HDD information
Label	Viser det interne tilslutningsnummer
Capacity	Harddisklager i GB
Status	Viser harddiskenes aktuelle status: Ikke initialiseret Normal Defekt I dvale (= standby)
Property	Read-only: SkrivebeskyttelseLæse/skrive: Læse og skrive
Type	Lokalt: Apparatharddisk NFS: Netværksharddisk Undgå om muligt at anvende NFS-lagring af hensyn til eventuelle kompatibilitetsproblemer
Free Space	Viser ca. lagerpladsen, der er fri til optagelser
Delete	Fjernelse af harddisken

1. Vælg harddisken ved at aktivere „afkrydsningsboksen“.
2. Start processen ved at klikke på Init.
3. Bekræft sikkerhedsforespørgslen med OK.
4. Statusbjælken viser initialiseringens forløb.
5. Når processen er afsluttet, vises.

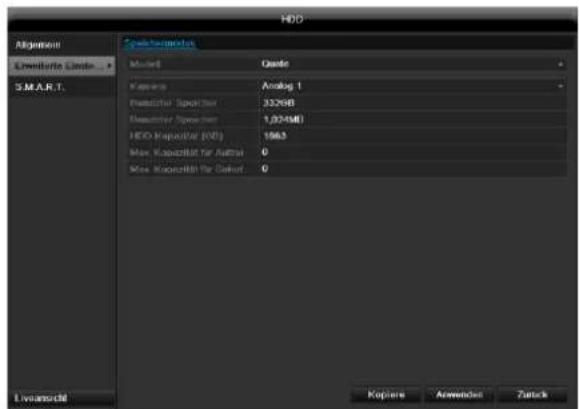

Kameraets harddiskindstillinger

Klik på undermenuen „Udividede indstillinger“

Modus: Hukommelse

Kamera	Valg af kamerakanalen, der skal redigeres
Bruger, hukommelse, video	En optagelsesfils filstørrelse
HDD-kapacitet (GB)	Harddisklager i GB
Maks. kapacitet (GB) til optagelse	Fastlæg den maks. optagelsesstørrelse på harddisken pr. kamera.

1. Vælg under Kopiér, om indstillingen skal overtages for alle kameraer.
2. Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK. Harddiskgruppen skal gemmes.
3. Klik på Anvend, og bekræft i det næste vindue genstarten med OK.

S.M.A.R.T.

S.M.A.R.T. betyder Self-Monitoring Analysis and Reporting Technology (selvovervågende analyse- og rapporteringsteknologi).

HDD Algorithm Enerelato Enste... S.M.A.R.T. IEC Information ■ Nr. Apparant Status Logarithmic Top Filter Spread Grid Deal Laser ■ 1 1,863GB Normal LaserSchreibert.deal OKB 1 - ■ 2 931.5400 Normal LaserSchreibert.deal OKB 1 - ■ 7 2,79400 Normal LaserSchreibert.deal 1,252.00 1 - Gewerb/Capacital 5,590GB Freezer Operator 1,250GB Hinzügen Init Zurück Liveansicht

Klik på undermenuen „S.M.A.R.T.“.

I denne undermenu har du mulighed for at kontrollere din harddisk for fejl. Deaktivér så vidt muligt ikke denne funktion.

HDD	Valg af harddisken, der skal redigeres
Selvteststatus	Viser den aktuelle selvtests status.
Selvtesttype	Vælg typen for selvtesten.Kort test/udvidet test/transporttest
S.M.A.R.T.	Klik på ikonet for at starte selvtesten
Temperatur (°C)	Visning af harddisktemperaturen
Tilkobling (dage)	Visning af harddiskens driftsdage
Selvevaluering	Selvevalueringens statusvisning
Komplet analyse	Analysens statusvisning

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Vigtigt: Hvis der kun er installeret en harddisk, og den får status „Read-only“, kan apparatet ikke foretage optagelser!

Kontrol af harddiskstatussen

Du kan kontrollere status for hver harddisk i menuen Maintenance. I logdataene gemmes SMART-oplysningerne (Self-Monitoring, Analysis and Reporting Technology).

• Hent logfilen, og søg efter oplysningerne/S.M.A.R.T. Harddisk. Indstilling af harddiskalarmer
• Du kan fastlægge alarmer, der informerer dig om harddiskfejl.
  • Hent Advarsel i menuen Indstillinger.

Panikoptagelse

Optagelse

Tryk på REC-tasten, eller gå i hovedmenuen til Panikoptagelse for at starte en manuel billed-/videooptagelse.

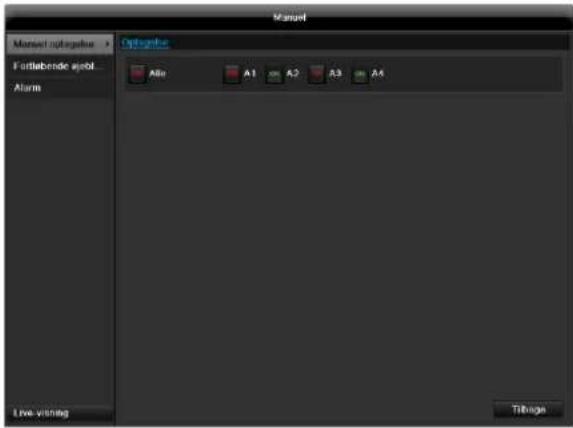

Klik på undermenuen Optagelse.

Manual Manual navigative Fontebende opioid Alarm Optimization Date A1 A2 A3 A4 Live visiting Tilbage

Analog	Valg af indstillingerne for alle kameraerKlik på „Off“ eller „On“ for at ændre indstillingerne.„On grøn“Optagelse efter tidsplan.On gul:Optagelse med manuel betjeningOff rød:Ingen optagelse
Varighed	Klik på tegnet for at aktivere den permanente optagelse for alle kanaler hele dagen.Klik på „Ja“ for at bekræfte valget.
Bevægelsesregistrering	Klik på tegnet for at aktivere bevægelsesregistreringen for alle kanaler hele dagen.Klik på „Ja“ for at bekræfte valget.

Afspilning

Tryk på Afspilning i hovedmenuen for at søge efter videooptagelse efter en hændelse eller en markering eller vise dine gemte billeder.

Normal

Normal Hendelse Marketing Bilidedo Alle A1 A2 A3 A4 Optogenlessmodes Alle - Alttype Alle - Shaddi dispunkt 04-06-2012 09:00:00 Shaddi dispunkt 04-06-2012 23:59:50 Abspelling Seg Abstal

Følgende indstillinger står til rådighed:

Alle / A1-A4	Kamera, der skal indstilles
Optagelsesmodus	Tidsplan, bevægelsesgenkendelse, alarm eller bevægelsesgenkendelse eller/og alarm, manuel optagelse, alle optagelser
Filtype	Deaktiveret, aktiveret, alle
StarttidspunktSulttidspunkt	Indtast dato og klokkeslæt

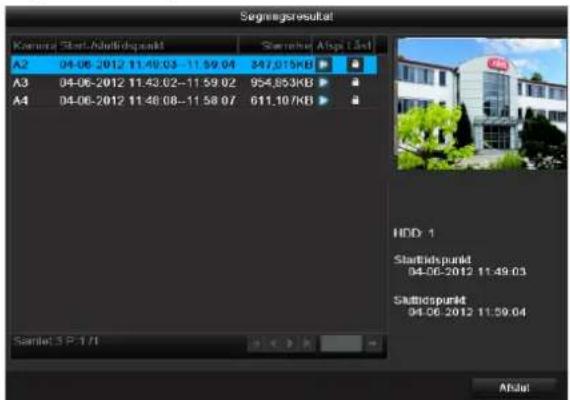

- Klik på Søg for at søge optagelser i henhold til de valgte indstillinger. Resultaterne vises:

Segmentresultat Kemeral Start Adelldspunkt Searcher Alapi List A2 04-06-2012 11:48:03-11:59:04 $47,015KB A3 04-06-2012 11:43:02-11:59:02 954,853KB A4 04-06-2012 11:48:08-11:58:07 611,107KB HDD 1 Startelspunkt 04-06-2012 11:49:03 Startelspunkt 04-06-2012 11:59:04 Samlet: 3 P.1 / I Abdel

- Vælg optagelsen ved at klikke på linjen og derefter på Afspilning-symbol.

Henvisning

I afspilningsmodusen kan du altid vende tilbage til hændelsessøgningen ved at højreklikke og vælge 'Søg'.

Henvisning

Undermenuerne 'Markering' og 'Billede' er næsten identis med menuen, der er beskrevet ovenfor, og beskrives derfor ikke separat. I undermenuen 'Markering' søges der ikke efter optagelsestypen, men efter betegnelsen eller en vigtigt ord i navnet eller markeringerne.

Hændelse

Klik på undermenuen „Hændelse“.

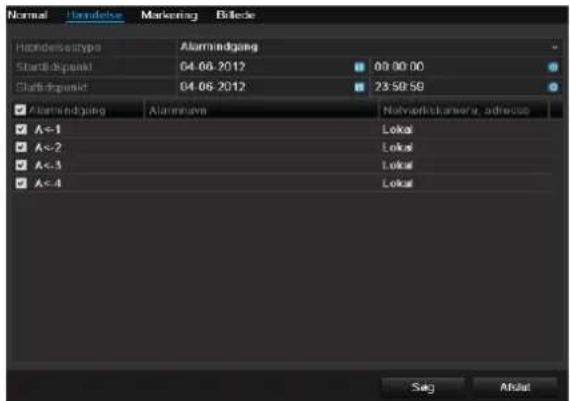

Normal Handelsbe Marketing Billete Handelseltype Alarmingang Start&dispeakd 04.06-2012 09:00:00 Start&dispeakd 04.06-2012 23:59:58 Alarmingang Alarmingang Networkcamerig, adhrcs A<=1 Lokat A<=2 Lokat A<=3 Lokat A<=4 Lokat Sag Anlat

Der vises en liste med alle hændelsestyper.

Vælg under 'Hændelsestype', om der skal søges efter optagelser under bevægelse ('Bevægelsesregistrering').

Vælg en eller flere kameraer ved at aktivere afkrydsningsfeltet.

Klik på Søg.

Vælg en eller flere hændelsesoptagelser i listen, der vises. Klik på Detaljer for at få mere præcise informationer om optagelserne.

Videoeksport

Normal

Export Normal Handise Diffuse Alo A1 A2 A3 A4 Optographic parameters Alo Diffuse Alo Multi-precision 04.05.2012 08:00:00 Multi-precision 04.05.2012 23:59:59 Hunting export Seg Tilbage Live warning

i Henvisning

Eksportfunktionen gemmer vigtige optagelser på tilsluttede, eksterne medier som f.eks.

• USB-medier
• USB-harddisk
  • DVD-brænder etc.

- Med valget „Quick Export“ eksporteres alle optagelser i det valgte tidsrum. I den forbindelse skal man være opmærksom på, at der ikke kan eksporteres end 24 timer

1. Indtast parametrene, se s. 270.
2. Klik på Details for at begrænse søgningen.

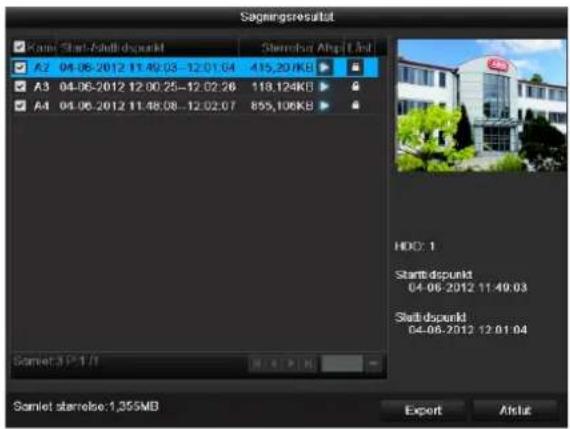

Signingsresultat Kamet Start-Asfalt dispunkt Sternetsur Alap | Aid A2 04-06-2012 11:49:03-12:01:04 415,20/KB A3 04-06-2012 12:00:25-12:02:26 118,124KB A4 04-06-2012 11:48:08-12:02:07 855,106KB HDD: 1 Start dispunkt 04-06-2012 11:49:03 Solfi dispunkt 04-06-2012 12:01:04 Samlet Starrelse:1,355MB Export Aklut

• Den enkelte optagelses filstørrelse samt den samlede størrelse for alle fundne optagelser vises.
• Ved at klikke på „Afspilning“-symbolet kan du vise på pågældende optagelse.
• Klik på „Låst“-symbolet for at spærre eller frigive en fil.
• Klik på Export for at komme til eksport-skærmen.

Export Apparafsson USB1-1 - Aktualisering Name Startrise Type Breakthroughsdata Slot Altat TVHD80000 Mappe 29-05-2012 16:44:30 Lodig fuketamn 61.2MS Ny mappe Format Export Altat

1. Vælg det tilsluttede medium, hvor datasikringen skal foretages, i pulldown-menuen.
2. Klik Aktualisering, hvis mediet ikke vises.

- Afbryd tilslutningen til apparatet, hvis mediet stadig ikke vises, og forbind mediet igen. Læs også forklaringerne fra producenten.

1. Klik på Export for at starte eksporten. Sikringsprocessen vises.

Export Exporting Record File 1/100: Afslut

Henvisning

Når sikringen er foretaget, kan du vælge dataene på mediet og afspille dem med playeren, der også er gemt. Kontrollér dermed, om eksporten har fungeret fejlfrit.

Hændelse (hændelsestype, Bevægelsesregistrering')

Export Normal Hemisphere Bewagelserzugsingstehing Dellekspokl 04-06-2012 07:39:60 Dellekspokl 04-06-2012 23:59:59 Air A1 A2 A3 A4 Live-Wasting Seg Tillage

Definér tidsrummet for optagelserne, der skal søges, ved hjælp af valgfelterne under „Starttidspunkt“ og „Sluttidspunkt“. Vælg kameraet ved at aktivere eller deaktivere checkboxen, og klik på Søg.

Ved begge hændelsestyper vises følgende vindues, när der trykkes på knappen Søg:

Bevegelsoserogströning File Edit Start Dispunkt Start Dispunkt A1 04-06-2012 07:39:22 04-06-2012 07:39:20 A1 04-00-2012 07:39:45 04-00-2012 07:39:59 Samlet 2 P 1 / 1 Play 30s Post-play 30s Quick Export Details Aflut

Vælg filerne, der skal eksporteres, ved at aktivere eller deaktivere checkboxesen. Under „Pre-play“ og „Post-play“ kan du indstille for- og efteralarmtiden. Dermed kan du definere din eksportvideos længde. Klik på Detaljer for at vise den valgte video. For nærmere informationer om vinduet Detaljer, se Normal (s. 270).

i

Henvisning

„Pre-play“-optagelser/foralarmoptagelser kan kun vises, hvis der blev optaget før alarmen.

i

Henvisning

Undermenuerne „Varighed“ og „Billede“ er tilsvarende og anføres derfor ikke seperat

Vedligeholdelse

Henvisning

Menuen anvendes til at vedligeholde apparatet og bør kun betjenes af erfarne brugere.

System Veräußerdefende SystemInfo > Appeläformations Kamera Optogeste Alarm Network HDD Protokohragstag Import /fokopert Optelling Standard Net Detect Appeläformam TVHD80000 ADUS DVR Model TVHD80000 Consensuser 04201201 16RES00319V1736WCVU Fostungs-Vertrieb V1.1.1, Build 120515 Leasing-Vertrieb V1.0, Build 120429 Live vesting Tillage

Menu	Indstilling
Systeminfo	Oplysninger om apparatet (serienummer, firmwarestatus etc.)
Protokolsøgning	I logfilen kan der søges efter optagelser eller oplysninger (S.M.A.R.T.-harddiskstatus) i henhold til bestemte kriterier, f.eks. alarm, undtagelse, betjening eller information.
Import / Eksport	Eksport og import af indstillinger
Opdatering	Foretager firmware-opgradering
Standard	System-reset
Netværk	Visning af optagerens overførsels- og modtagelseshastighed

Systeminfo

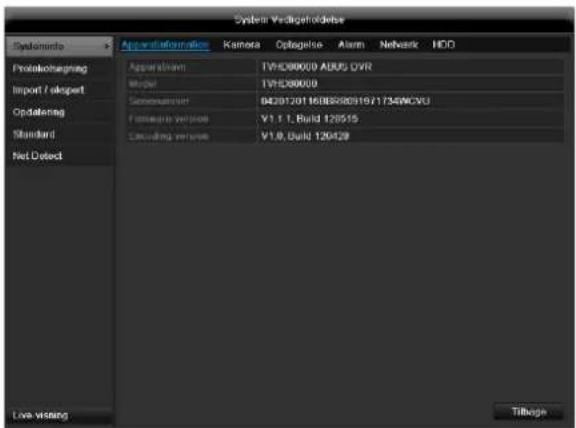

System Vodgoholdelse Systembunds Appareinformation Kameta Optogelise Alarm Network HDD Protokontegmug Apparealbum TVHD80000 ADUS DVR Model TVHD80000 Gesentrafjmm 04201201 1608080319/1734WCVU Fostets-Verloss V1.1.1, Build 120515 Lecoding Version V1.0, Build 120428 Live warning Tilbage

Henvisning

I informationsmenuen vises apparatets tekniske data samt informationer om kameraets forskellige indstillinger, optagelse etc..

Det er f.eks. nyttigt ved support-forespørgsler.

Protokolsøgning

System Verträgenstatus Systematic Proteinkurraging Import Fekspord Opstering Standard Not Defect Postcorriging Startboxpund 04-06-2012 00:00:00 Startboxpund 04-06-2012 23.59.58 Filter 1: Alle Filter 2: Alle No Filter 1 Tsd Filter 2 Parameter Altual Details Setket 0 P.1 /1 Expend Seg Tabajo

Henvisning

Søgningen efter „hændelser“ kan foretages i henhold til følgende hovedtyper/hændelser/parametre:

• Alle
• Alarm
• Undtagelse
• Forløb
  • Information

Filter1	Filter2
Alle	-
Alarm	AlleStart / Afbryd bevægelsesregistreringStart / Afbrydsabotageovervægning
Undtagelse	AlleVideosignaltabUgyldig registreringHDD fuldHDD, fejlIP-konfliktNetværk afbrudtUndtagelse, optagelseVideo, ind-/udgangssignaler uensOptagelsesbuffer
Forløb	AllePower OnLokalt: Ikke-planlagtnedlukningLokalt: Nedlukning,genstart, tilmelding,frameldingLokalt: /Endring afindstillingerLokalt: UpdateLokalt: Start optagelse
Information	AlleHDD-informationHDD S.M.A.R.T.Start optagelseAfslut optagelseSlet gammel optagelse

1. Vælg hændelsen, som du vil søge efter i logfilen, og vælg en underparameter.
2. Indtast dato og klokkeslæt under Start Time og End Time, klik på Søg.
3. Resultatet vises:

- Skift af siderne sker ved hjælp af navigationslinjen:

i Henvisning

Tryk på (3) eller (2) for henholdsvis at bladre frem eller tilbage. Tryk på (4) eller (1) for at springe til henholdsvis første eller sidste side.

For at gå til et bestemt sidetal skal du indtaste tallet i feltet ved (5) og bekræfte tallet ved at klikke på (6).

• Klik på Details for at få nøjagtigere oplysninger.
• Klik på Play for evt. at starte optagelsen til hændelsen.
• Klik på Eksport for at gemme logfilen på et USB-medium.

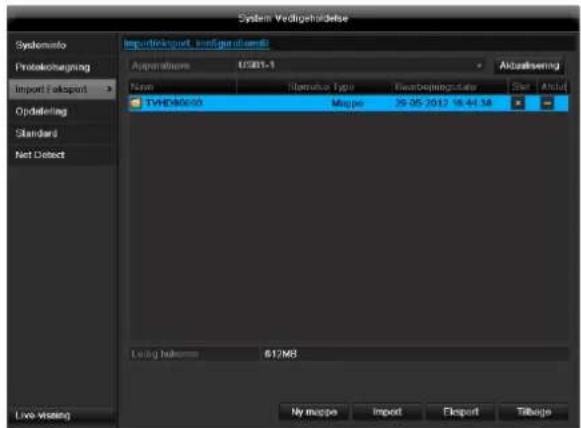

Import / Eksport

System Vodgelteldeke SystemInfo Protokohargning Import Fokspirt Updateing Standard Net Detect ImportFokspirt, anfgdverkredt Appendware U381-1 Name: Standard Type: DisparabellingDate: Date: Anuld TVHDN0000 Magge 29.05.2012 16:44:58 Ludig halle: 612MB My mappe Import Fkspirt Tabege Live writing

i Henvisning

Konfigurationsdataene indeholder alle indstillingerne af apparatet, som du har foretaget efter idriftsættelsen. Disse data kan gemmes på et USB-medium. Dermed kan du f.eks. konfigurere et andet apparat identisk.

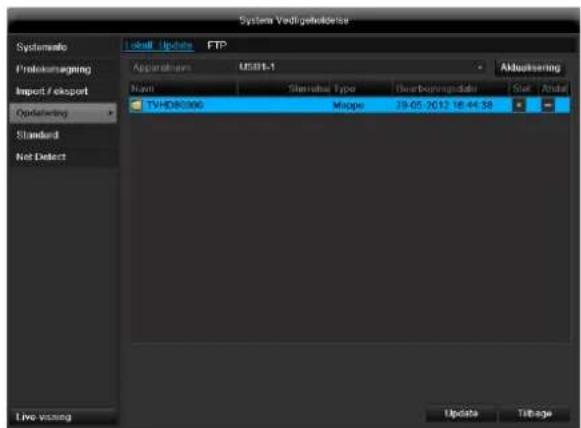

Opdatering

System Verträgelkörderse Systematic Proteinkmaging Import / export Opdeferring Standard Not Defect Local Updates FTP Apparfrikaum USB1-1 Aktualsning Num Sternals Type Diasbentragstads Size Abdel TVHD80000 Miope 29-05-2012 18:44:38 Live viewing Update Tilbage

Henvisning

Et apparat kan opgraderes fra et USB-medium eller med netværket via FTP.

• Kopiér opgraderingsfilen med endelsen *.mav til hovedbiblioteket på et USB-stik.

• Forbind USB-stikket med et af USB-stikkene på apparatet.

• Vælg USB-stikket, klik evt. på Aktualisering.

• Vælg opgraderingsfilen, klik på Update.
• Vent, indtil apparatet foretager en genstart.
• Kontrollér evt. firmware-versionen under Information i menuen Maintenance.

i Henvisning

• Opgraderingen via FTP fungerer som beskrevet ovenfor: Pc'en skal befindes sig i det samme lokale netværk!
• Indstil en pc som FTP-server.
• Indtast FTP-serverens IP-adresse.

Udførelse af Standard

System Verzugslehklasse Systematic Protokontugsering Import / Export Opdatering Standard Not Detect Standard Systemet gestarter erter gespanleihne of standard/volbingerme. Further? Live Visiting OK Tilbage

i Henvisning

Ved denne proces tilbagestilles (resettes) apparatet til fabriksindstillingerne.

Advarsel

Alle indstillinger, som du har foretaget siden idriftsættelsen (kameraer, optagelsesindstillinger, alarmer etc slettes under processen!

Undgå at miste indstillingerne ved at gemme dem inden. Efter reset kan du in dlæse dem igen.

Netværk

System Verfügbildesse SystemInfo Protokohngung Import / export Ordering Standard Net Detect Sync Registration of network Network Data bond0 Wave Cabling Status Type MAC addresso MTL(B) NIC type Talkh bond0,Korrend Bond 00:40:35:50, No 66 1500 Live Working Tillage

Henvisning

Her vises informationer om netværkstrafikken og netværksportene.

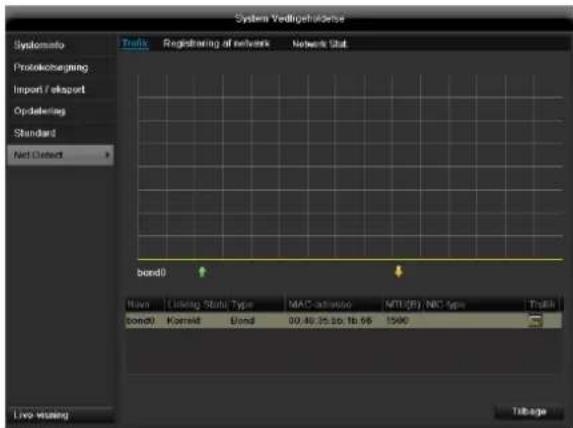

Kartotekskortet Netværksbelastning

System Vredgeholderise Tracking Registering of network Network Slot 10Mbps bond0 Send 9.311Kbps Modlag 155Kbps Name Linking State Type MAC sequence MTU0 MAC types Traffic band0 Korneutral Basod 00:49:35:50 To:66 1500 Live warning Tilbage

Mængden af modtagne og sendte data vises grafisk. I feltet under grafikken vises afhængigt af netværksindstillinger status og informationer for en eller to netværkstislutninger.

Kartotekskortet Netværksregistrering

System Verträgeloholder SystemInfo Protokohegrenng Import / export Opdatening Standard Net Dated Traffic Registration of network Network Slot Networkkrednet MGB3800000000000000000000000000000000000000000000000000000000000000000000000000000000 Test Networkk, paktor, export Application: USB1-1 bundl: 192.168.9.47 11Mbps Actualisening Export Live Mosing Status Networkk Tilbage

Under „Netværkstest“ kan du teste forbindelsen til en anden enhed, som f.eks. en computer („pinge‘). Indtast netværksadressen på den enhed, som skal testes (f.eks. 192.168.0.25), og tryk på Test.

Resultat Forsinkelsestid:2 ms Pakke, tabshastighed:0% OK

Der vises informationer for to parametre:

Parameter	Indstilling
Gennemsnitlig forsinkelse	Den tid, som den enhed, der ,pinges' til, skal bruge på at svare
Pakketabsværdi:	Viser i procent, hvor mange af pakkerne der ikke blev overført

i

Henvisning

I tilfælde af en høj pakketabsværdi anbefales det at gentage „Netværkstest“.

i

Henvisning

Hvis der fortsat er en høj pakketabsværdi, bør du kontrollere netværket for ukorrekt kabelføring eller skader på kablet.

Jo større pakketabsværdien er, desto dårligere er forbindelsen mellem den enhed, der er 'pinget' til, og optageren.

Under „Netværkspakkeeksport“ kan du eksportere indstillingerne for de enkelte tilslutninger, eller afhængigt af indstilling den enkelte tilslutning.

1. Vælg et lagringsmedie under „Apparatnavn“, hvor indstillingerne skal gemmes.

2. Klik på Eksport.

Pakke, eksport Afslut

Når udviklingsvisningen er færdig, vises der et vindue med en henvisning, hvis initialiseringen lykkedes. Luk vinduet med OK.

• Klik på Status for at få vist status for LAN-tilslutningerne (tilsluttet/ikke tilsluttet).
• Klik på Netværk for at ændre dine netværksindstillinger (se s. 286).

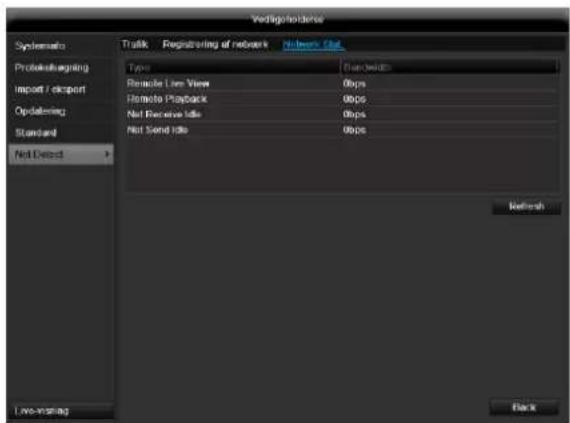

Kartotekskortet Registrering af netværk

Verkogenderbe Systematic Protokabegating Import / export Updateing Standard Net Defect Traffic Registrar of network Network mask Type Basewidth Remote View 0bps Home Playback 0bps Net Receive Info 0bps Net Send Info 0bps Refresh Live-mailing Back

I denne TAB vises den anvendte båndbredde for apparatet.

Med klik på Aktualisér kan udskifte dataene.

Nedlukning

Nedlukning Logout Nedlukning Genstart Afslut

i

Henvisning

• Vælg Logout for at spærre betjeningsmenuen.
• Vælg Nedlukning for at slukke apparatet.
- Vælg Genstart for at boote (slukke og tænde igen).

Rengøring og pleje af apparatet

Henvisning

Læs følgende henvisninger for at finde den mulige årsag til en fejl, før du ringer til serviceafdelingen.

Fejl	Årsag	Løsning
Ingen strøm	Netkablet er ikke tilsluttet	Tilslut netkablet korrekt til stikdåsen
	Netafbryder på OFF	Stil netafbryderen på ON
	Stikdåsen er uden strøm	Tilslut evt. et andet apparat til stikdåsen
Intet billede	Skærmen er ikke indstillet til modtagelsen	Indstil den korrekte videoindgangsmodus, indtil der vises et billede fra optageren
	Videokablet er ikke tilsluttet korrekt	Tilslut videokablet korrekt
	Den tilsluttede monitor er slukket	Tænd monitoren
Ingen lyd	Audiokablerne er ikke tilsluttet korrekt	Tilslut audiokablerne korrekt
	Apparater, der er tilsluttet via audiokablerne, er ikke tændt.	Apparater, der er tilsluttet via audiokablet, er ikke tændt
	Audio-tilslutningskablet er beskadiget	Udskift kablet
Harddisken fungerer ikke	Forbindelseskablerne er ikke tilsluttet korrekt	Tilslut kablerne korrekt
	Harddisk defekt eller ikke systemkonform	Udskift harddisk med anbefalet harddisk.
USB-stik fungerer ikke	Apparatet understøttes ikke	Tilslut korrekt USB-medium, USB 2.0
	USB-hub blev anvendt	Tilslut USB-mediet direkte
Netværksadgang ikke mulig	Netværkskablets tilslutning løs	Sæt netværkskablet i.
	Netværksindstillinger (DHCP, IP-adresse etc.) forkerte	Kontrollér netværkskonfigurationen, og ret den evt..
Fjernbetjeningen fungerer ikke	Batterierne ikke lagt i, så polerne vender rigtigt (+,-), eller tomme	Skift batterierne ud med nye. Ret fjern-betjeningen mod fjernbetjeningssensoren på apparatet for at styre apparatet med fjernbetjeningen.
	Fjernbetjeningen er for langt væk fra optageren	Anvend fjernbetjeningen inden for en afstand på 7 m
	Der findes en forhindring mellem fjernbetjeningen og optageren	Fjern forhindringen
	For lys belysning eller lysstofrør?	Udeluk kraftigt lys fra lysstofrør
Optagelse er ikke mulig	Ingen HDD eller HDD ikke initialiseret	Indbyg og initialisér harddisk
Pludselig frakobling	Temperaturen i apparatet er for høj	Rengør apparatet, og fjern alle genstande, der forhindrer ventilationen

Tekniske data

Der tages forbehold for tekniske ændringer og fejl. Målene er omtrentlige værdier.

ABUS digitaloptager	TVHD80100	TVHD80110
Videokomprimering	H.264
Kameraindgange	4	8
Monitorudgange	Monitor: 1 x VGA, 1 x HDMI
Driftsmodus	Triplex
Opløsning (live-visning)	VGA:1080P: 1920*1080/60Hz, 1280*1024/60Hz,720P: 1280*720/60Hz, 1024*768/60HzHDMI:1080P: 1920*1080/60Hz, 1280*1024/60Hz,720P: 1280*720/60Hz, 1024*768/60Hz
Opløsning @ billedrate pr.kamera (optagelse)	352 x 288 @ 25 fps, 704 x 576 @ 25 fps, 1280 x 720 @ 25 fps, 1920 x 1080 @ 25fps
Samlet billedhastighed	100 fps	200 fps
Kompressionstrin	6
Efteralarmlager	0–30 sec. / 5–900 sec.
Lagermedium	2 x 3,5" SATA HDD
Datasikring	2 x USB 2.0
Visninger	1 / 2 / 4 / 6 / 8 / 9
Optagelsesmodi	Manuel, tidsplan, bevægelsesgenkendelse, alarm, bevægelsesgenkendelse og alarm,bevægelsesgenkendelse eller alarm
Søgemodi	Efter hændelse, dato og tid, S.M.A.R.T
Brugertrin	2 (maks. 31 brugere)
Netværkstilslutning	2 x RJ45 10 / 100 / 1000 Mbps
Samtidig netværksadgang	128 kameraforbindelser
Netværksfunktioner	Live-visning, afspilning, dataeksport
DDNS	√
NTP	√
Alarmering	Akustisk advarselssignal, OSD-signal, e-mail, CMS
Styring	USB-mus
OSD-sprog	Tysk, engelsk, fransk, hollandsk, dansk,polsk, russisk
Spændingsforsyning	12 VDC, 3,3 A, 50~60 Hz	12 VDC, 5,0 A, 50~60 Hz
Effektforbrug	<20 W (uden harddisk)
Driftstemperatur	-10 °C ~ + 55 °C
Mål (BxHxD)	400 x 45 x 275 mm
Vægt	≤ 4,0 kg uden harddisk
Certificeringer	CE

HDD-lagerkapacitet

Den påkrævede lagerplads til optagelse og overvågning afhænger ud over den anvendte harddisks fysiske lagerkapacitet af den indstillede opløsning samt af optagelsen bitrate.

På den medfølgende CD kan du finde et program der hjælper dig til at kalkulere hvor meget plads du har behov for. Yderligere kan du også downloade denne software fra vores hjemmeside sammen med ABUS CMS software.

Oversigt tilslutningskombinationer

Det er muligt at tilslutte en spot-monitor. Se i tabellen nedenfor, hvilke kombinationer der er mulige. Et flueben står for muligt, et kryds står for ikke kompatibel med hinanden.

HDMI+VGA	HDMIonly	VGAonly
√	√	√

Bortskaffelse

Henvisning til EF-direktivet vedr. gamle elektro- og elektronikapparater

Af miljøhensyn må apparatet ikke bortskaffes sammen med husholdningsaffaldet efter endt levetid. Bortskaffelsen kan foretages på de respektive indsamlingssteder. Følg de lokale forskrifter, när materialerne bortskaffes.

Bortskaf apparatet iht. EF-direktivet 2002/96/EF - WEEE (Waste Electrical and Electronic Equipment) om gamle elektro- og elektronikapparater. I tilfælde af spørgsmål vedr. bortskaffelsen bedes du kontakte din kommune. Information om indsamlingssteder for gamle apparater kan findes hos den lokale kommune/region, det lokale renovationsselskab eller hos din forhandler.

Henvisning til RoHS EF-direktivet

Apparatet overholder RoHS-direktivet.

Overholdelsen af RoHS-direktivet betyder, at produktet eller komponenten ikke indeholder de følgende substanser i højere koncentrationer end følgende maks. koncentrationer i homogene materialer, medmindre substansen er en del af anvendelsen, som er undtaget RoHS-direktivet:

a)0,1 % bly (efter vægt)

b)Kviksølv

c) Hexavalent chrom

d) Polybrominat biphenyl (PBB) og polybrominat diphenylæter

e)0,01 % cadmium (efter vægt)

Ordforklaring

Anvendte fagbegreber

1080i

HDTV-billedsignal med 1080 pixel og „Interlaced“-visning.

16:9

Sideforhold, der orienterer sig i forhold til bredbilled-displays i biografformater.

720p

Angivelsen af størrelse for displays: Afstand mellem nederste venstre hjørne og øverste højre hjørne – i tommer eller centimeter.

Browser

Oprindelig tænkt til omregning fra PAL- til NTSC-standard. CIF svarer til en videoopløsning på 352 x 288 pixel, 2 CIF 704 x 288 pixel, 4 CIF 704 x 576 pixel.

CINCH

Udbredt bøsningstype til analoge audio- eller FBAS-videosignaler.

DDNS

Netværksfunktion, der holder IP-adresserne for sine clients parat i en database og aktualiserer dem.

DHCP

„Dynamic Host Configuration Protocol“

Netværksprotokol, som gør det muligt at integrere apparater (clients) automatisk i eksisterende netværker. I den forbindelse tildeler DHCP-servere (som f.eks. internet-router) automatisk IP-adressen, netmasken, gatewayen, DNS-serveren og evt. WINS-serveren. På client-siden skal IP-adressens automatiske reference blot være aktiveret.

Domain

Domæne (navnerum), der anvendes til at identificere internetsider (f.eks. www.abus-sc.de).

Dual Stream

Dual stream betegner en videooverførselsmetode. Der foretages f.eks. en optagelse med høj opløsning og en overførsel med lav opløsning via netværket. Den såkaldte „main stream“ har en 4CIF-opløsning, den såkaldte „sub stream“ blot CIF.

DVR

Digitaler Video Recorder; en apparat til at optage forskellige video- og audiokilder (analog, digital). Dataene komprimeres ved optagelsen og gemmes f.eks. på harddisks.

FBAS/CVBS

„Farve-, billed-, basisbånd- og synkron-signal“. Den enkleste variant af videosignaler, også kaldet „composite-signal“. Billedkvaliteten er forholdsvis lav.

GIGABYTE

Enhed for lagerkapaciteten i lagermedier (HDD, USB, SD/MMC-kort).

H.264

(MPEG-4 AVC); standard til højeffektiv kompression af videosignaler. Anvendt bl.a. ved blu-ray-discs eller video-konferencesystemer.

HDD

„Hard Disk Drive“; harddisk (magnetpladelager)

Digitalt datalager i computere eller DVR'er.

HDVR

Hybrid-DVR; DVR til at optage analoge kameraer og netværkskameraer.

http

„Hypertext Transfer Protokoll“;

en metode til dataoverførsel via netværker. Hovedsagelig anvendt ved visning af websider i en browser.

INTERLACED

Linjespringsmetode.

IP-adresse

En adresse i computernettet, der er baseret på internetprotokollen (IP), den gør det muligt at adressere forskellige apparater i nettet og dermed at nå dem dedikeret.

JPEG

Kompressionsmetode med få tab til fotos. De fleste digitalkameraer gemmer deres fotos i JPEG-format.

MPEG

Forkortelse for Moving Picture Experts Group. Det drejer sig om en international standard for kompressionen af levende billeder. På nogle dvd'er er de digitale audiosignaler komprimeret og optaget i dette format.

NTP

„Network Time Protocol“

Metode til tidssynkronisering via netværker. Også SNTP (Simple Network Time Protocol), der er en forenklet form.

NTSC

Standard for farvefjernsyn i USA. Metoden adskiller sig i nogle detaljer fra det europæiske PAL-system: Et fuldt NTSC-billede består af 480 synlige og i alt 525 linjer. Pr. sekund vises 60 halvbilleder. Sammenlignet med PAL er systemet mere udsat for farveforstyrrelser.

OPL∅SNING

Det normale PAL-fjernsynssystem viser tv-billeder i 576 linjer med typisk 768 billedpunkter. Fjernsyn med høj opløsning (HDTV) arbejder mindst med 1280 x 720 billedpunkter.

PAL

„Phase Alternating Line“; europæisk farve-tv-system. Der anvendes 576 synlige billedlinjer, med linjerne, der anvendes til forvaltningssignaler, består et fuldt billede af 625 linjer. Pr. sekund vises 50 halvbilleder.

Farvesignalets faser skifter fra billedlinje til billedlinje.

PANEL

Fagbegreb for et flad-displays indre liv (man taler om LCD- eller plasma-paneler).

Pc

En „personal computer“ kan anvendes som fjernforespørgselsplads enten med den medfølgende software eller via en browser.

Pixel

„Picture element“. Billedpunkt, billedelement, betegner den mindste enhed i en digital billedoverførsel eller -visning.

PIP

„Picture in picture“. Forkortelse for „billede-i-billede“-funktionen, hvor der samtidigt vises to signalkilder på skærmen. Den anden signalkilde overlapper i den forbindelse den første.

PPPoE

„PPP over Ethernet“ (Point-to-Point-Protocol)

Netværksoverførselsmetode til opbygning af forbindelse via opkoblede forbindelser, som f.eks. anvendes ved ADSL-tilslutninger.

PROGRESSIVE

Linjevis skandering elle billedvisning, i modsætning til linjespring eller „interlaced“.

PTZ

„Pan-Tilt-Zoom“

Drejning, hældning, zoom ved motoriserede kameraer.

TOMME (inch)

Skærmdiagonalens mål. En tomme svarer til 2,54 centimeter. De vigtigste typiske størrelser på 16:9-displays: 26 tommer (66 cm), 32 tommer (81 cm), 37 tommer (94 cm), 42 tommer (106 cm), 50 tommer (127 cm), 65 tommer (165 cm).

USB

„Universal Serial Bus“

Seriel busforbindelse til tilslutning af f.eks. lagermedier i løbende drift. Maks. anvendelig datarate ved USB 2.0: ca. 320 Mbit/s (ca. 40 MB/s).

HDMI/VGA

„Video Graphics Array“. Inden for pc-området normalt interface til analoge videosignale – grundlæggende drejer det sig om RGB-signaler.

Om det interne harddiskdrev

Det interne harddiskdrev (HDD) er meget følsomt. Betjen apparatet i henhold til følgende vejledninger for at undgå harddiskfejl. Vigtige optagelser skal sikres på eksterne medier for at undgå uventede datatab.

i

Henvisning

• Bevæg ikke apparatet under drift.
• Fugt inde i apparatet kan kondensere og forårsage fejlfunktioner på harddiskdrevet.
• Når apparatet er tændt, må netstikket aldrig trækkes ud eller strømforsyningen afbrydes med, när apparatet sikringskontakten.
• Bevæg ikke apparatet umiddelbart efter, at det er slukket. Udfør følgende trin for at bevæge apparatet:
• Vent mindst to minutter efter meddelelsen OFF (apparatets display).
• Træk netstikket ud.
• Flyt apparatet.
• Ved en strømsvigt under driften af apparatet kan data på harddisken mistes. Anvend en nødstrømsforsyning!
• Harddisken er meget følsom. En ukorrekt betjening eller uegnede omgivelser kan beskadige harddisken efter en driftstid på et par år. Tegn herpå er uventede standsning af afspilningen og synlige mosaik-effekter på billedet. Evt. er der ingen varsler om en defekt ved harddisken.
• Ved en defekt er det ikke muligt at afspille optagelser. I dette tilfælde skal harddisken udskiftes.

ABUS 4/8 Kanal HD-SDI Digitalrekorder

TVHD80100 / TVHD80110

Producent
