GEBRUIKSAANWIJZING XHM30V PIONEER

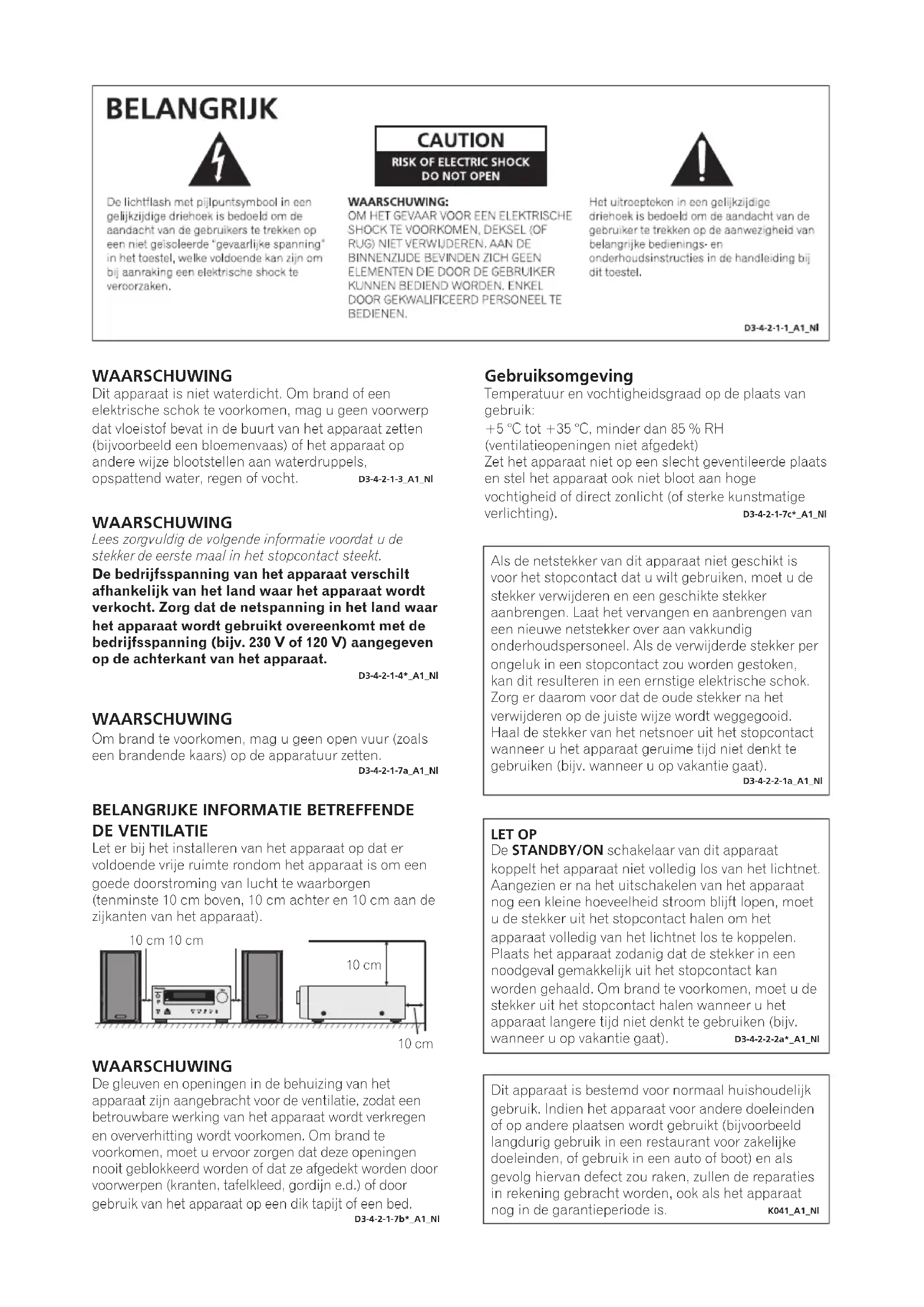

WAARSCHUWING Dit apparaat is niet waterdicht. Om brand of eenelektrische schok te voorkomen, mag u geen voorwerpdat vloeistof bevat in de buurt van het apparaat zetten (bijvoorbeeld een bloemenvaas) of het apparaat op andere wijze blootstellen aan waterdruppels,opspattend water, regen of vocht.D3-4-2-1-3_A1_Nl WAARSCHUWING Lees zorgvuldig de volgende informatie voordat u destekker de eerste maal in het stopcontact steekt.De bedrijfsspanning van het apparaat verschiltafhankelijk van het land waar het apparaat wordtverkocht. Zorg dat de netspanning in het land waarhet apparaat wordt gebruikt overeenkomt met de bedrijfsspanning (bijv. 230 V of 120 V) aangegeven op de achterkant van het apparaat.D3-4-2-1-4*_A1_Nl WAARSCHUWING Om brand te voorkomen, mag u geen open vuur (zoals een brandende kaars) op de apparatuur zetten.D3-4-2-1-7a_A1_Nl

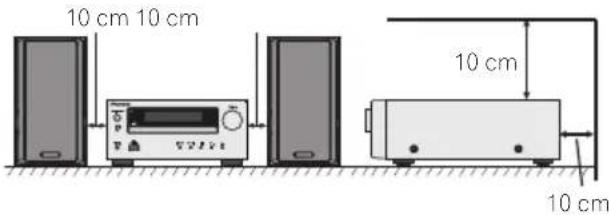

BELANGRIJKE INFORMATIE BETREFFENDE

DE VENTILATIE Let er bij het installeren van het apparaat op dat ervoldoende vrije ruimte rondom het apparaat is om eengoede doorstroming van lucht te waarborgen (tenminste 10 cm boven, 10 cm achter en 10 cm aan dezijkanten van het apparaat). WAARSCHUWING De gleuven en openingen in de behuizing van het apparaat zijn aangebracht voor de ventilatie, zodat eenbetrouwbare werking van het apparaat wordt verkregen en oververhitting wordt voorkomen. Om brand tevoorkomen, moet u ervoor zorgen dat deze openingen nooit geblokkeerd worden of dat ze afgedekt worden doorvoorwerpen (kranten, tafelkleed, gordijn e.d.) of door gebruik van het apparaat op een dik tapijt of een bed.D3-4-2-1-7b*_A1_Nl10 cm 10 cm10 cm10 cmAls de netstekker van dit apparaat niet geschikt is voor het stopcontact dat u wilt gebruiken, moet u destekker verwijderen en een geschikte stekker aanbrengen. Laat het vervangen en aanbrengen van een nieuwe netstekker over aan vakkundig onderhoudspersoneel. Als de verwijderde stekker per ongeluk in een stopcontact zou worden gestoken,kan dit resulteren in een ernstige elektrische schok. Zorg er daarom voor dat de oude stekker na het verwijderen op de juiste wijze wordt weggegooid.Haal de stekker van het netsnoer uit het stopcontact wanneer u het apparaat geruime tijd niet denkt tegebruiken (bijv. wanneer u op vakantie gaat).D3-4-2-2-1a_A1_NlLET OPDe STANDBY/ON schakelaar van dit apparaatkoppelt het apparaat niet volledig los van het lichtnet. Aangezien er na het uitschakelen van het apparaatnog een kleine hoeveelheid stroom blijft lopen, moetu de stekker uit het stopcontact halen om het apparaat volledig van het lichtnet los te koppelen.Plaats het apparaat zodanig dat de stekker in eennoodgeval gemakkelijk uit het stopcontact kan worden gehaald. Om brand te voorkomen, moet u destekker uit het stopcontact halen wanneer u het apparaat langere tijd niet denkt te gebruiken (bijv.wanneer u op vakantie gaat).D3-4-2-2-2a*_A1_Nl Gebruiksomgeving Temperatuur en vochtigheidsgraad op de plaats van gebruik:+5 °C tot +35 °C, minder dan 85 % RH(ventilatieopeningen niet afgedekt)Zet het apparaat niet op een slecht geventileerde plaats en stel het apparaat ook niet bloot aan hogevochtigheid of direct zonlicht (of sterke kunstmatigeverlichting).D3-4-2-1-7c*_A1_NlDit apparaat is bestemd voor normaal huishoudelijk gebruik. Indien het apparaat voor andere doeleinden of op andere plaatsen wordt gebruikt (bijvoorbeeld langdurig gebruik in een restaurant voor zakelijkedoeleinden, of gebruik in een auto of boot) en als gevolg hiervan defect zou raken, zullen de reparatiesin rekening gebracht worden, ook als het apparaatnog in de garantieperiode is.K041_A1_Nl8

• X-HM30V_Nl.fm 2011juli 5 Nl-3 Over condensvocht Als de disc-speler direct van een koude omgeving ineen warme kamer wordt geplaatst (’s winters bijvoorbeeld), of als de kamer waarin de disc-speler staat plotseling snel wordt verwarmd, kan er vocht uit de lucht in het inwendige van het apparaatcondenseren (als druppeltjes op de lens e.d.). Nadergelijke condensatie zal de disc-speler niet goedwerken, zodat u geen discs kunt afspelen. Laat dedisc-speler dan 1 tot 2 uur lang (afhankelijk van dehoeveelheid condensatie) ongebruikt aan staan, totdathet condensvocht verdampt is. Wanneer alle condens is verdampt, zal de disc-speler weer normaal werken.Condensatie kan ook ’s zomers optreden, als dedisc-speler in de koude luchtstroom van eenairconditioning staat. In dat geval kunt u de disc-speler beter ergens anders zetten.S005_A1_Nl“Gemaakt voor iPod”, “Gemaakt voor iPhone” en“Gemaakt voor iPad” wil zeggen dat een elektronischeaccessoire speciaal ontwikkeld is voor verbinding met respectievelijk een iPod, iPhone of iPad, en doorde maker gewaarborgd is als conform de Apple werkingsnormen. Apple is niet verantwoordelijk voorde werking van dit apparaat en voor het voldoen aande veiligheidsnormen en wettelijke normen. Houd errekening mee dat het gebruik van dit accessoire met iPod, iPhone of iPad invloed kan hebben op dedraadloze prestatie.iPad, iPhone en iPod zijn handelsmerken van Apple Inc., gedeponeerd in de V.S. en andere landen.X-HM30V_Nl.fm Nl-4 2011juli 5 DVD Receiver Systeem bestaande uit een hoofdunit en een speakersysteem. Inleiding Hartelijk bedankt voor de aanschaf van dit PIONEER product. Voor het verkrijgen van de best mogelijke prestaties van dit product, moet u deze gebruiksaanwijzing goed doorlezen. Deze aanwijzingen verduidelijken de bediening van dit PIONEER product. Bijzondere aantekening De levering van dit product sluit niet automatisch een licentie in en geeft geen enkel recht, de inhoud, die met dit product werd gescha pen, te benutten in inkomsten genererende omroepsystemen (aards, via satelliet, via kabel of via andere kanalen), voor inkomstengene rerende on-line aanwendingen (via internet, intranet en/of andere netwerken), andere inkomstengenererende inhoudsdistributiesystemen ( gebruik voor muziek op betaling of op bestelling en dergelijke), of op inkomsten genererende fysieke media (CD’s DVD’s, halfgeleiderchips, harde schijven, geheugenkaarten en dergelijke). Voor dit gebruik is een extra licentie nodig. Voor details verwijzen wij naar de website: http://mp3licensing.com De MPEG Layer-3 audio coderingstechnologie is in licentie van Fraunhofer IIS en Thomson. Accessoires Controleert u alstublieft of de volgende accessoires inderdaad aanwezig zijn. Pagina Algemene informatie Voorzorgen p. 5

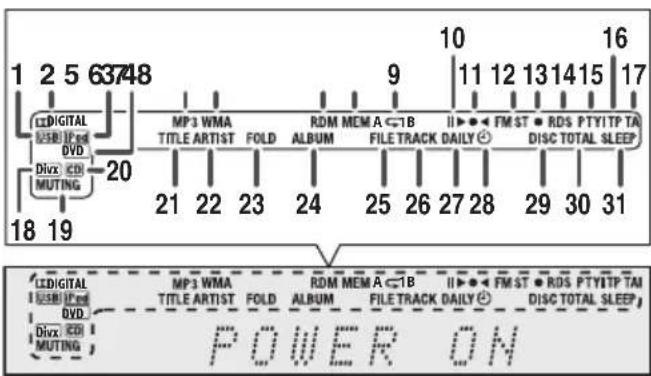

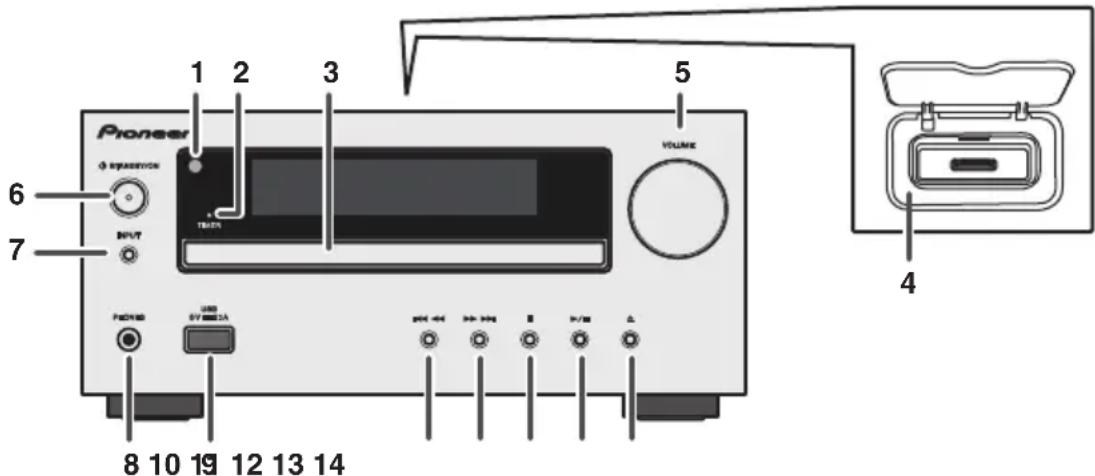

• Bedieningsorganen en indicatoren p. 5
• - 7 Soorten afspeelbare schijven p. 8
• Omschrijving van de schijven p. 9
• Voorbereidingen voor gebruik Systeemaansluitingen p. 10

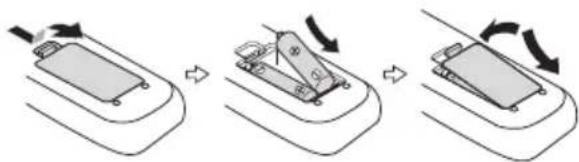

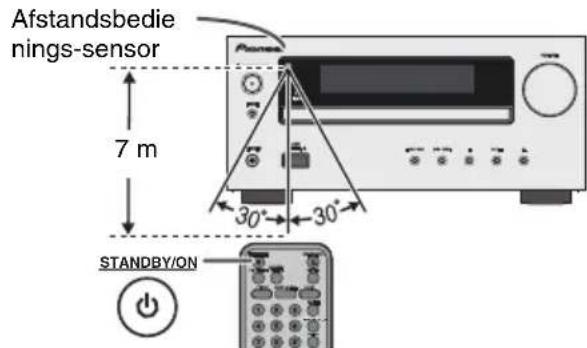

• - 12 Afstandsbediening p. 12
• Wijziging van het menu instellingen p. 13
• - 17 Basisbediening Algemene bediening p. 17

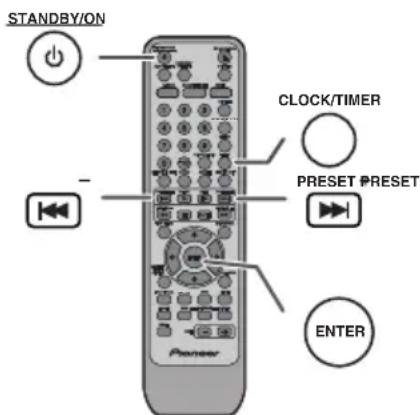

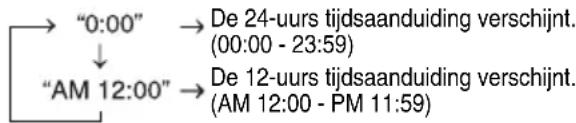

• - 18 Instellen van de klok (Alleen afstandsbediening) p. 18
• iPod, iPhone en iPad Luisteren naar de iPod, iPhone of iPad p. 19

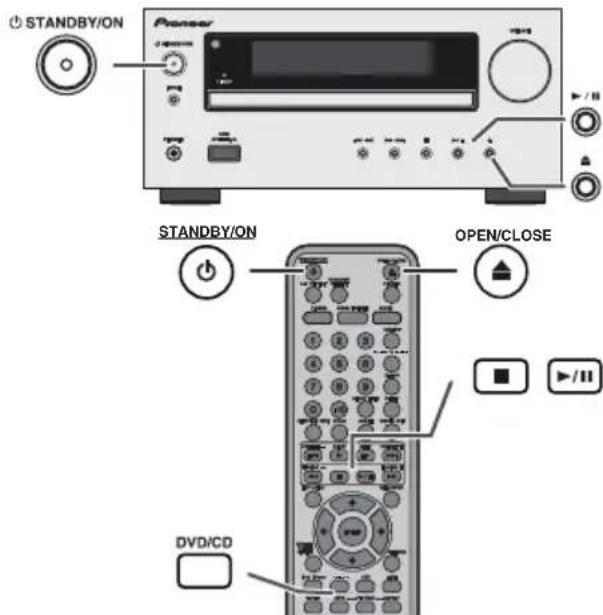

• - 21 DVD-weergave DVD-weergave p. 21
• - 22 Basisbediening Basisbediening p. 22
• - 23 Handige bediening Handige bediening p. 24
• - 26 Verscheidene instellingen Verscheidene instellingen p. 26
• - 27 Pagina Bediening van CD, CD-R en CD-RW Afspelen van Video CD en Super Video CD p. 27
• - 29 CD-weergave p. 29
• USB Weergave van DivX, MP3/WMA (DISC-functie) en JPEG (DISC/ USB-videofunctie) p. 30
• - 32 MP3/WMA-weergave (USB-audiofunctie) p. 32
• - 35 Radiobediening Luisteren naar de radio p. 36
• Gebruiken van het Radio Data Systeem (RDS) p. 37
• - 39 Geavanceerde mogelijkheden Timer en inslaaptimer bediening (Alleen afstandsbediening) p. 40

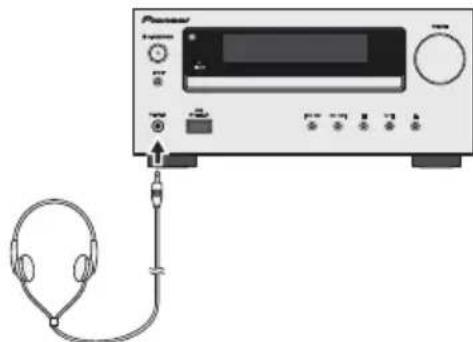

• - 41 Hoofdtelefoon p. 41
• Referenties Tabel probleemoplossing p. 42
• - 43 Onderhoud p. 43
• Technische gegevens p. 44
• Bericht iPhone-adapters x 3 Afstandsbediening x 1 AAA-formaat batterijen x 2 AM-ringantenne x 1 FM-antenne x 1 Netsnoer Garantiekaart Deze gebruiksaanwijzing Videokabel x 1 (Geel) Speakerdraad x 2 MEMORY/FOLDER DVD/CDTUNER INHOUD NEDERLANDS8 p. 45

• X-HM30V_Nl.fm 2011juli 5 Nl-5 Voorzorgen l Gebruik het toestel op een stevige, horizontale ondergrond die vrij is van trillingen.l Vermijd kleurafwijkingen op het TV-scherm: plaats de luidsprekers niet op minder dan 30 cm van een CRT TV. Plaats de luidsprekers verder van het TVtoestel als de afwijkingen blijven. Bij een LCD TV doen zich dergelijke kleurafwijkingen niet voor.l Stel het toestel niet aan direct zonlicht, magnetisme, stof, en vochtigheid bloot en houd het toestel uit de buurt van elektronische/elektrische apparaten (personal computers, facsimiles, etc.) die mogelijk storing veroorzaken.l Zet niets bovenop het toestel.l Stel het toestel niet aan vocht, temperaturen hoger dan 60°C of extreem lage temperaturen bloot.l Als uw systeem niet naar behoren functioneert, dient u de stekker uit het stopcontact te halen. Doe vervolgens de stekker weer terug in het stopcontact en zet uw systeem aan.l Bij onweer dient u voor de veiligheid de stekker van uw toestel uit het stopcontact te halen.l Grijp de stekker zelf beet als u deze uit het stopcontact haalt. Indien aan het snoer wordt getrokken, kunnen de interne draden beschadigen.l De stroomstekker dient om het apparaat uit te schakelen en moet altijd gemakkelijk bereikbaar zijn.l De behuizing mag niet verwijderd worden, aangezien dit kan leiden tot elektrische schokken. Raadpleeg voor werkzaamheden aan het binnenwerk uw plaatselijke PIONEER servicecentrum.l De ventilatie mag niet worden belemmerd door de ventilatieopeningen af te dekken met voorwerpen zoals kranten, tafellakens, gordijnen enz.l Er mogen geen open vuurbronnen, zoals brandende kaarsen op het toestel gezet worden.l U dient rekening te houden met het milieu wanneer u batterijen weggooit.l Het toestel is ontworpen voor gebruik in een gematigd klimaat.Waarschuwing:De netspanning dient overeen te komen met de spanning aangegeven op het toestel. Gebruik van dit toestel met een ander voltage dan het aangeduide is gevaarlijk en kan leiden tot brand of andere ongelukken. PIONEER kan niet aansprakelijk worden gesteld voor schade ten gevolge van gebruik van dit toestel met een ander voltage dan het gespecificeerde.Het geluidsniveau bij een bepaald ingesteld volume, hangt af van het prestatievermogen van de luidspreker, van de locatie en van verschillende andere factoren. Het is aanbevolen, zich niet aan te hoge geluidsniveaus bloot te stellen. Zet niet het volume voluit wanneer u het toestel aanzet. Luister naar muziek op een gematigde geluidssterkte. Excessieve geluidsdruk uit oor- en hoofdtelefoons kan gehoorverlies veroorzaken. Bedieningsorganen en indicatoren Pagina1. Afstandsbedieningssensor p. 122
• . Timerindicator p. 403
• . Disclade p. 214
• . Dockingstation voor de iPod of iPhone p. 195
• . Volumeregeling p. 176
• . Toets voor STANDBY/ON p. 17
• , 20, 217. INPUT-toets p. 17
• , 208. Aansluiting hoofdtelefoon p. 419
• . USB aansluiting p. 32

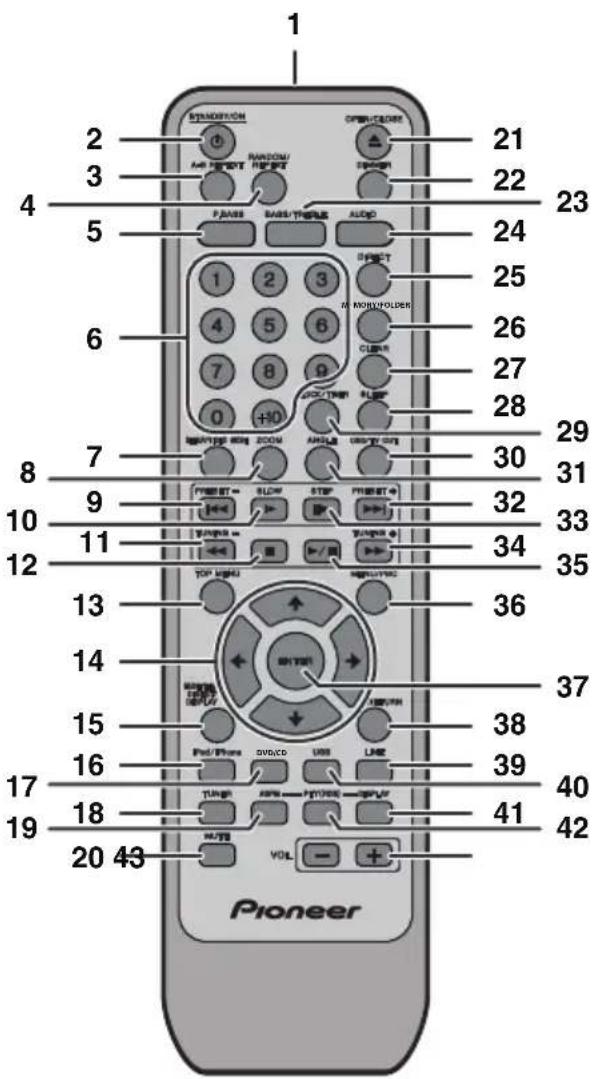

• Pagina10. Tuner Voorinstellen Omlaag, CD/USB Fragment Omlaag, iPod/iPhone Overslaan Omlaag p. 21
• , 3411. Tuner Voorinstellen Omhoog, CD/USB Fragment Omhoog, iPod/iPhone Overslaan Omhoog p. 21
• , 3412. Toets Disc/USB Stop p. 21
• , 3413. Toets Disc/USB/iPod/iPhone Afspelen of Pauze of Stop p. 21
• , 3414. Toets voor openen/sluiten disclade n Algemeen n Volumeregeling p. 21

n Luidsprekersysteem

1. Tweeter2. Woofer3. Bassreflexkanaal4. Luidspreker-aansluiting

n De grilles van de luidsprekers zijn afneembaar Er mag niets in aanraking komen metde luidspreker-membranen wanneeru de grilles van de luidsprekers haalt.

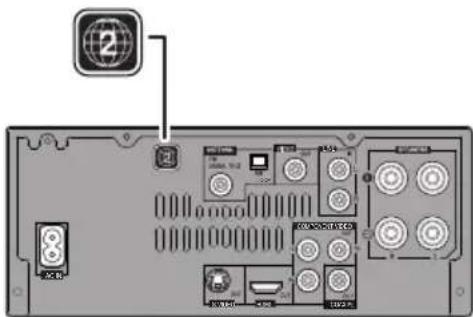

Soorten afspeelbare schijven De DVD-speler kan schijven afspelen met een van de volgende kenmerken: l Zie blz. 9 voor onspeelbare schijven. Afhankelijk van de regio worden verschillende soorten afspeelbare DVD-schijven gebruikt. Op dit apparaat kunnen alleen DVD’s met hetzelfde regionummer, vermeld op de achterzijde van het apparaat, worden afgespeeld. OVER DIVX VIDEO: DivX

is een digitaal videoformaat dat is gemaakt door DivX, Inc. Dit toestel is officieel DivX®-gecertificeerd (DivX Certified) en kan DivX-video afspelen. Bezoek divx.com voor meer informatie en software om uw bestanden om te zetten naar DivX-video. OVER DIVX VIDEO-ON-DEMAND: Dit DivX-Certified

apparaat moet geregistreerd zijn om DivX VOD (video-op- aanvraag) af te spelen. Ga de plaats van het onderdeel DivX VOD in het instellingenmenu van het apparaat om de registratiecode te verkrijgen. Ga met deze code naar vod.divx.com om het registratieproces te voltooien en voor meer informatie over DivX VOD. (Een upgrade van de versie DivX

is met dit product niet mogelijk.) Schijftype Schijfinhoud DVD Videoschijf Audio en video(-films) Super Video CD Audio en video(-films) Video CD Audio en video(-films) Audio CD Audio CD-R/CD-RW (*1) Of CD-R/CD-RW opgenomen in JPEG-formaat (*2) (*3) Audio en beeld DivX

Videoschijf Audio en video(-films) (*1): Afhankelijk van het opnameapparaat of de schijf wordt de CD-R/CD-RW mogelijk niet goed afgespeeld. (*2): JPEG- of JPG-beeldschijven kunnen ook op dit systeem worden afgespeeld. Mogelijk zijn de beelden niet helder (afhankelijk van de resolutie en de opnamewijze). (*3): Het JPEG-bestandsformaat is maximaal 10 MB. Als de foto groter is dan dit formaat, dan kan het enige tijd duren voordat het bestand wordt getoond. De iconen die in deze bedieningshandleiding worden gebruikt Sommige functies zijn afhankelijk van de schijven niet beschikbaar. De volgende iconen geven de schijven aan die in de afdeling kunnen worden gebruikt. ... Geeft DVD’s aan. ... Geeft Super Video CD’s aan. ... Geeft Video CD’s aan. ... Geeft Audio CD’s aan. ... Geeft CD-R/RW met JPEG-opname aan. ... Geeft DivX

Video aan. ... Geeft bestanden met MP3-indeling aan. l Bepaalde bediening is afhankelijk van de schijven niet mogelijk, ook al worden ze in deze handleiding beschreven. l Tijdens de bediening verschijnt mogelijk “ ” op het scherm. Dit betekent dat de in deze handleiding omschreven bediening niet mogelijk is. Informatie over copyright: l Onbevoegd kopiëren, uitzenden, publieke vertoning, verzending, publieke uitvoering en verhuur (ongeacht of deze activiteiten met winstoogmerk worden uitgevoerd) van schijfinhoud is wettelijk verboden. l Dit systeem is uitgevoerd met tegen kopiëren beveiligde technologie dat het beeldmateriaal aanzienlijk aantast indien de inhoud van de schijf op een videotape wordt gekopieerd. Dit item maakt gebruik van auteursrechtbeschermende technologie die op haar beurt beschermd wordt door octrooien in de V.S. en andere intellectuele eigendomsrechten van Rovi Corporation. “Reverse engineering” en disassemblage zijn verboden. AUX LINE LOOP S-VIDEO HDMI

X-HM30V_Nl.fm 2011juli 5 Nl-9 Omschrijving van de schijven l Bovenstaande schijven kunnen helemaal niet worden afgespeeld, of er is geen geluid hoorbaar hoewel er beelden op het scherm verschijnen en omgekeerd.l Door onjuiste bediening raken de speakers mogelijk beschadigd wat een negatief effect op uw gehoor kan hebben als de schijf op een hoog volume wordt afgespeeld.l Illegaal geproduceerde schijven mogen niet worden afgespeeld.Opmerkingen:l Een schijf met krassen of vingerafdrukken wordt mogelijk niet goed afgespeeld. Raadpleeg “Omgaan met compact discs” (blz. 43) en reinig de schijf.l Schijven met een speciale vorm (hartvormig of achtvormig) mogen niet worden gebruikt, omdat ze al draaiende kunnen worden uitgeworpen en letsel kunnen toebrengen.DVD’s worden in “titels” en “hoofdstukken” ingedeeld. Als de schijf meer dan één film bevat, dan heeft elke film een afzonderlijke “titel”. “Hoofdstukken” zijn een onderverdeling van titels.Opmerking:Titel, hoofdstuk of tracks worden mogelijk niet op bepaalde schijven opgenomen.l DivX Certified voor weergave van DivX video, inclusief premium materiaal. l DivX is een geregistreerd handelsmerk van DivX Inc., en wordt onder licentie gebruikt.Controleer de iconen op de DVD-hoes voordat u de schijven afspeelt. n Schijven die niet kunnen worden afgespeeld l DVD’s zonder het regionummer op de schijf.l DVD’s met het SECAM-systeeml DVD-ROMl DVD-RAMl DVD Audiol Blu-ray Discl HD DVDl CDGl CDVl CD-ROMl SACDl Schijven die in een speciaal formaat enz. zijn opgenomen. n Titel, hoofdstuk en track Audio CD’s bestaan uit “tracks”.Een “track” is elk nummer op een audio CD. n DivX Hoofdstuk 1Hoofdstuk 2 Hoofdstuk 3 Hoofdstuk 1 Hoofdstuk 2Titel 1 Titel 2 Track 1 Track 2 Track 3 Track 4Track 5 n Op DVD-schijven gebruikte iconen Display OmschrijvingRegionummer (afspeelbaar regionummer)DVD-schijven zijn geprogrammeerd met regionummers die de landen aanduiden waarin ze kunnen worden afgespeeld. Op dit systeem kunnen schijven met het op de achterzijde van het apparaat vermelde regionummer afspelen.Op de DVD opgenomen formaatHet videoformaat van de aangesloten TV’s overnemen (“Wide Screen TV” of “TV met een hoogte-breedteverhouding van 4:3”).Opgenomen in de hoogte-breedteverhouding 4:3. U kunt naar wens breedbeeld ervaren op een breedbeeld-TV en beelden op een TV met een hoogte-breedteverhouding van 4:3.U kunt naar wens breedbeeld ervaren op een breedbeeld-TV en beelden op een TV met een hoogte-breedteverhouding van 4:3, waarbij beide zijden zijn ingekort.Soort opgenomen ondertitelsOpgenomen ondertiteltalen.De taal kan worden geselecteerd met de toets SUBTITLE/DIGEST/DISPLAY.Voorbeeld:1: Engels2: FransAantal invalshoeken van de cameraAantal op de DVD opgenomen invalshoeken.Invalshoeken kunnen met de ANGLE-toets worden geselecteerdAantal audiotracks en audio-opnamesystemenHet aantal audiotracks en audio-opnamesystemen is aangegeven.Voorbeeld:1: Origineel <Engels> (Dolby Digital 2 Surround)2: Engels (Dolby Digital 5.1 Surround)l De op de DVD opgenomen audio kan worden geregeld met de toets AUDIO.l Het aantal audiotracks en opnamesystemen varieert afhankelijk van de DVD. Controleer deze in de handleiding van de DVD.

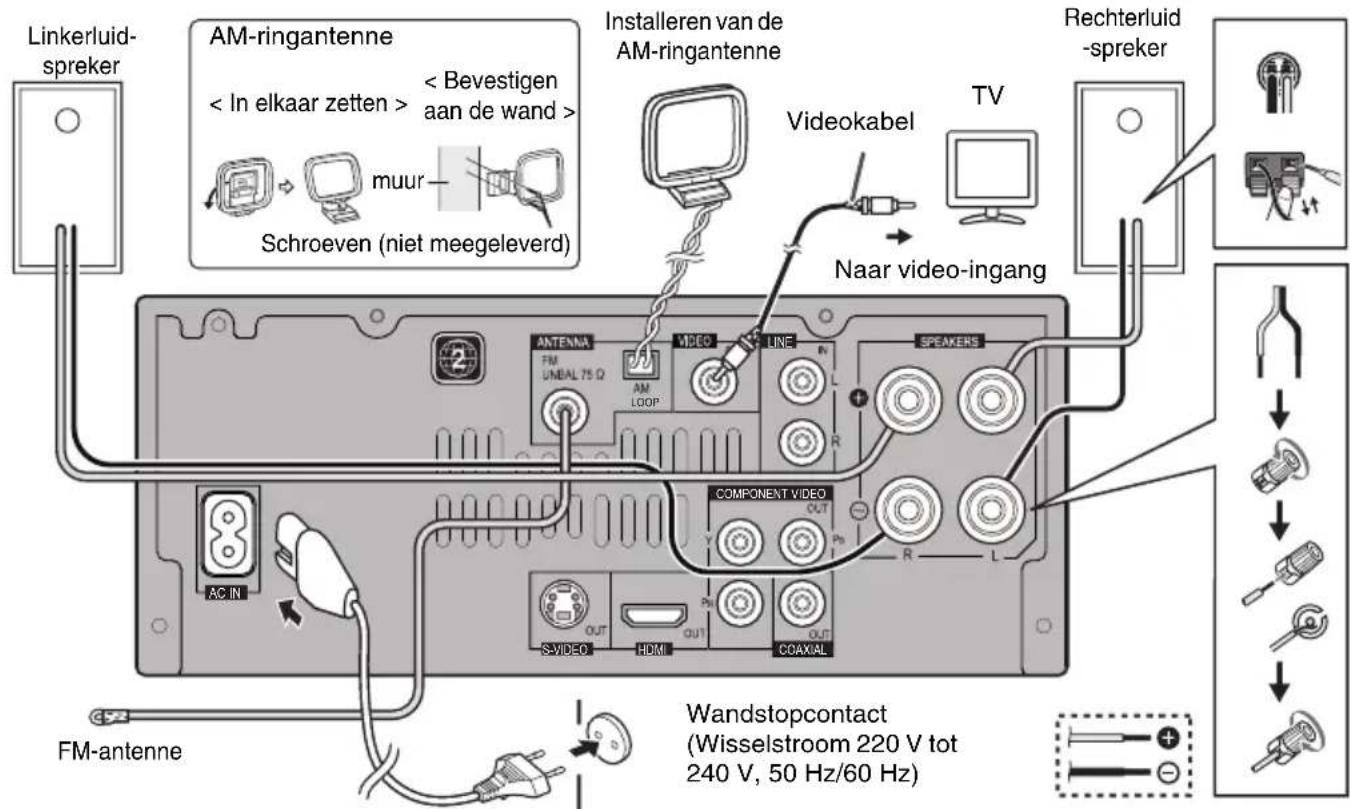

Systeemaansluitingen Bijgeleverde FM-antenne: Sluit de FM-antennedraad aan op de FM 75 OHMS aansluiting en richt de draad zodanig dat de ontvangst optimaal is. FM-buitenantenne: Gebruik voor een betere ontvangst een externe FM- antenne (coaxiale kabel 75 Ohm). Wanneer gebruik wordt gemaakt van een externe FM-antenne, trek dan de meegeleverde FM-antennekabel uit. Bijgeleverde AM-ringantenne: Sluit de AM-ringantenne aan op de AM-aansluiting. Richt de AM-ringantenne uit voor een optimale ontvangst. Plaats de AM-ringantenne op een boekenplank, etc., of bevestig ze met schroeven (niet meegeleverd) aan een rek of aan de muur. Opmerking: Als u de antenne op het toestel of in de buurt van het netsnoer plaatst, kan het signaal gestoord worden. Plaats de antenne zo ver mogelijk uit de buurt van het toestel voor een betere ontvangst. Foto- en videobestanden van de iPod, iPhone en DVD- video’s kunnen worden bekeken door het systeem op de TV/monitor aan te sluiten. Sluit, als het TV/monitor een video-ingang heeft, deze ingang aan op de VIDEO OUT- aansluiting aan de achterzijde van het toestel en zet de TV-uitgang op de iPod of iPhone in de stand "ON". Opmerkingen: l Het is belangrijk dat de NTSC- of PAL-instelling op de iPod dezelfde is als die van het TV-signaal. Ga naar de homepage van Apple voor verdere informaties. l Tevens kunt u een S-Video-, component video- of HDMI-kabel gebruiken. (blz. 11) Schakel het apparaat uit en verwijder het netsnoer van het wandcontact voordat u apparatuur aansluit of aansluitingen wijzigt. AUX LINE LOOP S-VIDEO HDMI

Rechterluid -spreker Installeren van de AM-ringantenne n Aansluiten van de antennes n Aansluiten van de luidsprekers l Draai blootliggende draden in elkaar. l Verbind de rode draad aan het aansluitpunt plus (+), en de andere draad and het aansluitpunt min (–). l Gebruik speakers met een impedantie van 4 Ohm, omdat speakers met een lagere impedantie het apparaat kunnen beschadigen. l Op deze luidsprekeraansluitingen staat een GEVAARLIJKE spanning. Om een elektrische schok te voorkomen bij het aansluiten en losmaken van de luidsprekerkabels, moet u de stekker uit het stopcontact halen voordat u niet geïsoleerde onderdelen aanraakt. Onjuist l De speakers mogen niet aan de wand of het plafond worden bevestigd; indien ze eraf vallen kan dit leiden tot letsel. l Verwissel in geen geval de rechter en linker kanalen. De rechter luidspreker is de luidspreker aan de rechterkant wanneer u naar het toestel gekeerd staat. l Laat de ontblote luidsprekerdraden elkaar niet raken.l Zorg dat er geen voorwerpen in de bassreflexkanalen vallen of worden gestoken. l Ga niet op de luidsprekers zitten of staan. Dit kan leiden tot persoonlijk letsel. l De bijgeleverde speakers mogen niet op een andere versterker worden aangesloten. Dit kan leiden tot storing of brand. n Aansluiting van uw TV8

X-HM30V_Nl.fm 2011juli 5 Nl-11 Systeemaansluitingen (vervolg) Steek de stekker van het netsnoer van dit toestel in een stopcontact nadat u heeft gecontroleerd dat alle verbindingen juist zijn gemaakt. Opmerking: Trek de stekker uit het stopcontact indien u het toestel voor langere tijd niet gaat gebruiken. Let op: l Pak het netsnoer alleen bij het stekkerdeel beet. Trek de stekker niet uit door aan het snoer te rukken en raak het netsnoer nooit met natte handen aan; dit kan een kortsluiting of elektrische schok tot gevolg hebben. Plaats het apparaat, een meubelstuk of enig ander voorwerp niet op het netsnoer en knel het netsnoer op geen enkele manier af. Maak nooit een knoop in het netsnoer of knoop deze samen met andere kabels. Leid de netsnoeren zodanig dat de kans klein is dat er iemand op trapt. Een beschadigd netsnoer kan brand of een elektrische schok veroorzaken. Controleer regelmatig de staat van het netsnoer. Wanneer u beschadigingen aantreft, vraagt u uw dichtstbijzijnde Pioneer-erkende, onafhankelijke servicecentrum om het netsnoer te vervangen. l Alleen het bij dit apparaat meegeleverde netsnoer mag worden gebruikt. l Het netsnoer mag alleen voor het bovenomschreven doeleinde worden gebruikt. Voor een betere kwaliteit kunt u ook op S-video aansluiten via het S-VIDEO OUT-contactpunt. Als uw TV ook een component video-ingang of HDMI- ingang heeft, dan kunt u ook daarop aansluiten. Gebruiken van de component videocontactpunten: Component video levert voortreffelijke beeldkwaliteit ten opzichte van composiet video. Een ander voordeel is Progressive Scan-video, waarmee een zeer stabiel en trillingvrij beeld wordt verkregen. Zie de bij uw TV meegeleverde handleiding om te controleren of deze met Progressive Scan-video compatible zijn. Gebruik van HDMI-aansluitpunt: Als u een TV heeft met HDMI of DVI (met HDCP), dan kunt u deze op deze receiver aansluiten via een in de handel verkrijgbare HDMI-kabel. Opmerking: Probeer de instellingen van de resolutie bij te stellen als het videosignaal niet op de televisie verschijnt. Let wel dat sommige video-inhoud resoluties heeft die mogelijk niet worden getoond. Gebruik in dat geval een (analoge) composietaansluiting. n Netsnoeraansluiting n Sluit uw TV aan (waarbij u gebruik kunt maken van DVD of iPod-video) AUX LINE LOOP S-VIDEO HDMI

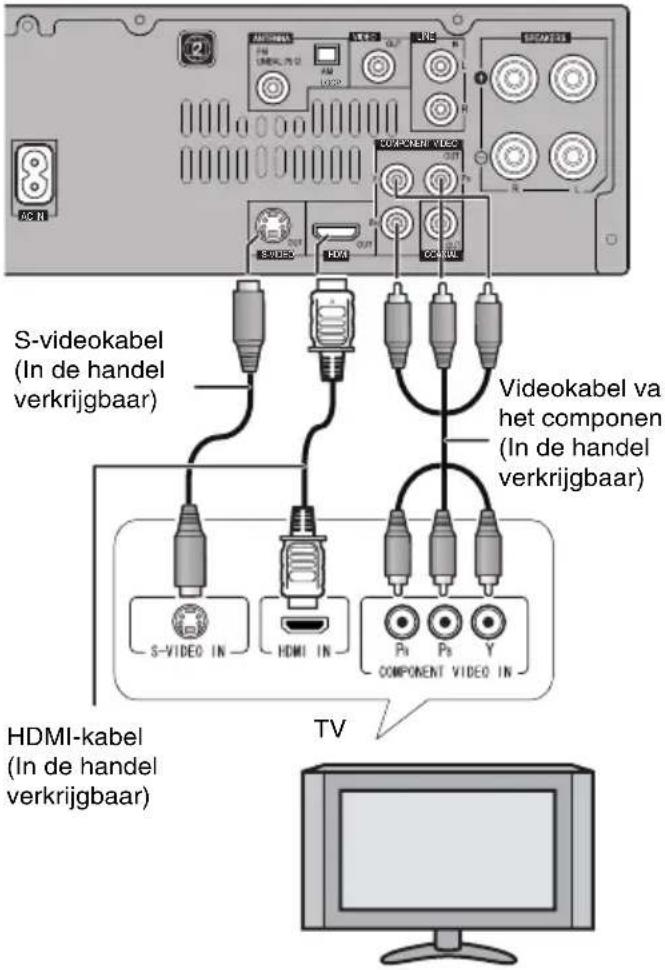

S-videokabel (In de handel verkrijgbaar) HDMI-kabel (In de handel verkrijgbaar) Videokabel va het componen (In de handel verkrijgbaar)X-HM30V_Nl.fm Nl-12 2011juli 5

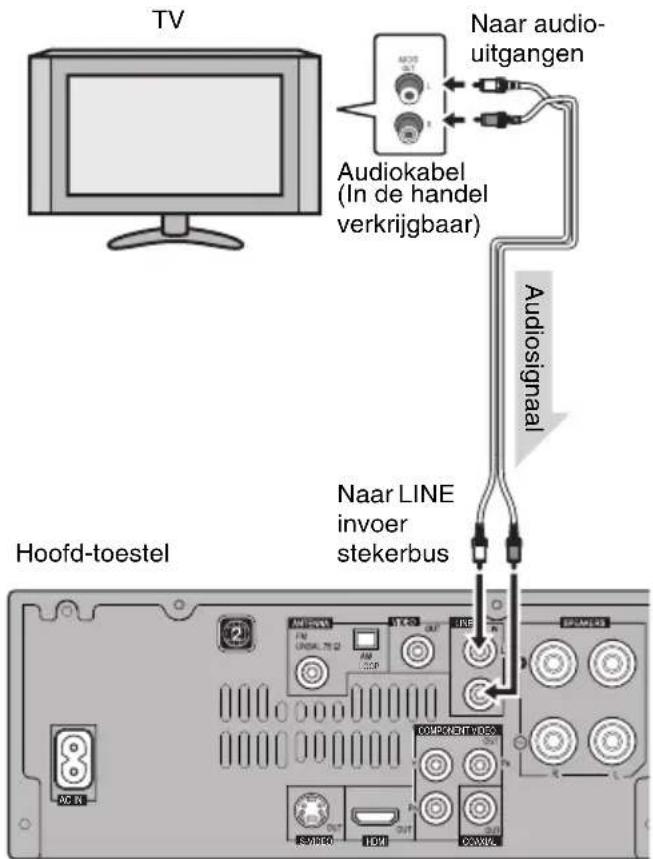

Systeemaansluitingen (vervolg) Hiermee kunt u het geluid via de in de TV ingebouwde tuner laten afspelen. l Sluit de audio-uitgang op uw TV aan op de LINE IN van deze receiver. Gebruik een audiokabel. Om Line In functie te kiezen: l Op hoofdunit: Druk herhaaldelijk op de INPUT toets totdat Line In verschijnt. l Op de afstandsbediening: Druk op de toets LINE. Afstandsbediening Waarschuwing: l Gebruik of bewaar batterijen niet in direct zonlicht of op een hete plaats, zoals in de auto of bij een kachel. Batterijen kunnen hierdoor gaan lekken, oververhitten, exploderen of in brand vliegen. Dit kan tevens de levensduur van de batterijen verkorten. Let op: l Vernieuw altijd alle batterijen tegelijk.l Gebruik nooit oude en nieuwe batterijen tegelijkertijd.l Verwijder de batterijen als het toestel langere tijd niet gebruikt zal worden. Hierdoor voorkomt u mogelijke schade vanwege lekkende batterijen. l Gebruik geen oplaadbare batterijen (nikkelcadmium batterij, etc.). l Verkeerd geplaatste batterijen kunnen problemen veroorzaken. Opmerkingen aangaande de afstandsbediening: l Vervang de batterijen wanneer het bereik afneemt of wanneer de bediening onbetrouwbaar wordt. Zorg voor 2 “AAA” batterijen. l Reinig de zender van de afstandsbediening en de sensor op het toestel zelf regelmatig met een zachte doek. l Blootstelling van de sensor op het apparaat aan sterk licht kan de bediening nadelig beïnvloeden. Wijzig in dat geval de verlichting of de richting van het apparaat. l Houd de afstandsbediening verwijderd van vocht, hitte, shock en trillingen. l Wanneer u gebruikte batterijen weggooit, dient u zich te houden aan de wettelijke voorschriften of de milieuwetgeving die in uw land of gebied van toepassing zijn. Controleer de afstandsbediening nadat u alle verbindingen heeft gecontroleerd. Richt de afstandsbediening op de sensor van het toestel. De afstandsbediening kan worden gebruikt binnen het hieronder aangegeven bereik: n Uw TV aansluiten (voor TV-audio) AUX LINE LOOP S-VIDEO HDMI

Naar audio- uitgangen Audiokabel (In de handel verkrijgbaar) Hoofd-toestel Naar LINE invoer stekerbus n Batterij inzetten 1 Open het batterijklepje. 2 Leg de meegeleverde batterijen in de aangegeven richting in het batterijvak. Bij het plaatsen of verwijderen van de batterijen moet u deze naar de (–) polen drukken. 3 Sluit het klepje. n Testen van de afstandsbediening MEMORY/FOLDER STANDBY/ON 7 m Afstandsbedie nings-sensor8

X-HM30V_Nl.fm 2011juli 5 Nl-13 Wijziging van het menu instellingen Zet de TV aan en zet de ingang overeenkomstig op “VIDEO 1”, “VIDEO 2”, enz. Opmerkingen: l De PREFERENCE-instellingen kunnen tijdens de weergave niet worden gewijzigd. l Instellingen worden ook opgeslagen als het systeem op stand-by is ingesteld. l De backupfunctie houdt de opgeslagen instellingen enkele uren lang vast ingeval van een stroomuitval of wanneer het netsnoer is verwijderd. l Als het opstartscherm vaag is, wijzig dan het TV-type in het instellingenmenu. 1 Druk op de STANDBY/ON-toets om het apparaat in te schakelen. lHet opstartscherm verschijnt. lHet opstartscherm verschijnt niet als de ingang niet op de schijfmodus is ingesteld. Druk herhaaldelijk op de DVD-toets van de afstandsbediening of de INPUT- toets van de hoofdunit om de DISC-modus te selecteren. MEMORY/FOLDER

DVD/CDSTANDBY/ONSETUP/VIDEO MODEENTER

2 Druk op de toets SETUP/VIDEO MODE. 3 Druk op de toets of om een menu te selecteren en druk dan op de ENTER-toets. l Zie de lijst op bladzijde 13 - 15 voor het instellingenmenu. 4 Druk op de toets , , of om de instelling te wijzigen en druk dan op de ENTER-toets. l Zie de lijst op bladzijde 13 - 15 voor de parameters die geselecteerd kunnen worden. 5 Druk op de toets SETUP/VIDEO MODE. l De instelling is voltooid. l Begin bij stap 2 om andere instellingen te wijzigen. Instellingenmenu Parameters die geselecteerd kunnen worden (* geeft de standaardinstelling weer) Omschrijving GENERAL SETUP PAGE

TV DISPLAY 4:3 PANSCAN*

4:3 LETTERBOX 16:9 WIDE SQUEEZE De schermmodus dient overeenkomstig het aangesloten TV-type te worden ingesteld (zie blz. 16 voor meer gegevens).

OFF OSD LANGUAGE ENGLISH* GERMAN FRENCH ITALIAN SPANISH U kunt de gewenste OSD-taal (On Screen Display-taal) kiezen voor het instellingenmenu of het scherm voor de regeling van de weergave. SCREEN SAVER ON* Er verschijnt een screen saver. OFF De screen saver is gedeactiveerd. LAST MEMORY ON* Als u per ongeluk tijdens de weergave tegen de toets STANDBY/ON of OPEN/CLOSE stoot, kunt u de weergave hervatten vanaf het punt waar de weergave is gestopt nadat het apparaat weer is ingeschakeld of u drukt op de OPEN/CLOSE-toets om de schijflade te sluiten. OFF Laatste geheugen functioneert niet. AUDIO SETUP PAGE ANALOG AUDIO

STEREO* DIGITAL AUDIO DIGITAL OUT SPDIF OFF SPDIF/ RAW* SPDIF/PCM Als een met Dolby Digital of DTS opgenomen schijf wordt afgespeeld, dan worden de overeenkomstige digitale signalen uitgevoerd. l PCM : Kies deze instelling als de decoder Dolby Digital of DTS niet ondersteunt. l RAW : Kies deze instelling als de decoder Dolby Digital of DTS ondersteunt.

96KHZ Selecteer de samplingfrequentie bij een capaciteit van 48 kHz/16 bits of 96 kHz/24 bits nadat u SPDIF/PCM bij SPDIF SETUP heeft geselecteerd. TV DISPLAYANGLE MARKOSD LANGUAGESCREEN SAVERLAST MEMORYGO TO GENERAL SETUP PAGE- - GENERAL SETUP PAGE - -AUDIO DOLBY VIDEO

Wijziging van het menu instellingen (vervolg) Instellingenmenu Parameters die geselecteerd kunnen worden (* geeft de standaardinstelling weer) Omschrijving DOLBY DIGITAL SETUP

L-MONO R-MONO MIX-MONO DYNAMIC (*1) FULL Audio met geheel gecomprimeerd dynamisch bereik. 3/4 1/2 1/4 Audio met gedeeltelijk gecomprimeerd dynamisch bereik. OFF* Audio met niet gecomprimeerd dynamisch bereik. VIDEO SETUP PAGE

COMPONENT l SVIDEO: Kies deze instelling voor de uitgang S-VIDEO. l COMPONENT: Kies deze instelling voor de uitgang COMPONENT. l Gebruik de meegeleverde videokabel voor de instelling. l Gelijktijdig gebruik van de uitgangen S-VIDEO OUT en

DivX(R) VOD OK PIONEER geeft u de DivX- registratiecode waarmee u video’s via de DivX-service kunt huren en kopen. Ga naar www.divx.com/vod voor meer gegevens.

X-HM30V_Nl.fm 2011juli 5 Nl-15 Wijziging van het menu instellingen (vervolg) (*1) Selecteert de comprimering van het dynamisch bereik zodat deze past bij de individuele luistersituatie van de kijkers. Deze functie kan tijdens DVD-weergave worden gebruikt. Afhankelijk van de schijf wordt het geluid tijdens de weergave mogelijk te luid of onhoorbaar. Met de regeling van het dynamisch bereik van Dolby Digital kunt u het bereik aanpassen. (*2) NTSC is alleen voor sommige landen standaard TV TYPE. Instellingenmenu Parameters die geselecteerd kunnen worden (* geeft de standaardinstelling weer) Omschrijving PREFERENCE PAGE

AUTO NTSC(*2) Raadpleeg blz. 16. PBC ON* OFF Raadpleeg blz. 27. AUDIO ENGLISH* GERMAN FRENCH ITALIAN SPANISH Selecteer de taal die uit de speakers hoorbaar is. SUBTITLE NGLISH* GERMAN FRENCH ITALIAN SPANISH OFF Selecteer de op het TV-scherm getoonde ondertitel

2 G 3 PG 4 PG 13 5 PGR 6 R 7 NC 17 8 ADULT* Stel een beperkingsniveau in voor het bekijken van DVD’s (zie blz. 17 voor meer gegevens) PASSWORD PASSWORD MODE ON* OFF Selecteer de modus voor het gebruik van het wachtwoord. PASSWORD CHANGE Zie blz. 17 voor de instelling van het wachtwoord. DEFAULT RESET Hiermee worden alle instellingen naar de standaardfabrieksinstellingen teruggezet (behalve ouderlijk toezicht en wachtwoord). TV TYPEAUDIOSUBTITLEDISC MENUPARENTALPASSWORDDEFAULTGO TO PREFERENCE PAGE- - PREFERENCE PAGE - -AUDIO DOLBY VIDEO PAL ENG ENG ENG GENERALPREFEREN.X-HM30V_Nl.fm Nl-16 2011juli 5

Wijziging van het menu instellingen (vervolg) Opmerking: Als de schijf met een vast videoformaat wordt afgespeeld, dan wijzigt het ook niet als de TV-schermgrootte wordt gewijzigd. n TV-displayinstelling Indicator Instelling 4:3 PANSCAN Als u een breedbeeldschijf (16:9) afspeelt, dan zijn de linker- en rechterzijden van het beeld ingekort (Pan Scan) zodat een natuurlijk beeld met een hoogte- breedteverhouding van 4:3 wordt weergegeven. Een breedbeeldschijf zonder Pan Scan wordt in een letterboxformaat met een hoogte-breedteverhouding van 4:3 afgespeeld. Een 4:3 schijf wordt in 4:3 afgespeeld. 4:3 LETTERBOX Als een breedbeeldschijf (16:9) wordt afgespeeld, dan verschijnen er aan de boven- en onderzijde zwarte stroken, zodat u kunt kijken naar volledig breedbeeld (16:9) op een TV met een hoogte- breedteverhouding van 4:3. Een 4:3 schijf wordt in 4:3 afgespeeld. 16:9 Een breed beeld (16:9) wordt getoond als een breedbeeldschijf (16:9) wordt afgespeeld. l Als een beeldschijf met een hoogte- breedteverhouding van 4:3 wordt afgespeeld, dan is de beeldgrootte afhankelijk van de instelling van de aangesloten TV. l Als u een breedbeeldschijf (16:9) afspeelt terwijl dit systeem op een TV met een hoogte-breedteverhouding van 4:3 is aangesloten, dan wordt een beeld getoond dat verticaal is ingekort. WIDE SQUEEZE Als u een 4:3 schijf afspeelt terwijl dit systeem op een TV met een hoogte- breedteverhouding van 16:9 is aangesloten, dan wordt een horizontaal ingekort beeld getoond. Met deze instelling wordt een natuurlijk 4:3 beeldformaat verkregen zwarte stroken aan weerszijden van het scherm. l Als u een breedbeeldschijf (16:9) afspeelt met een 4:3 TV, dan wordt een beeld getoond dat verticaal is ingekort. n Instelling TV-type Indicator Instelling AUTO Selecteer deze modus voor een multisysteem TV. NTSC Selecteer deze modus voor de NTSC TV. PAL Selecteer deze modus voor de PAL TV. n Taalinstelling Indicator Instelling OSD LANGUAGE Een taal voor schermdisplay kan voor het instellingenmenu, berichten enz. worden ingesteld. AUDIO Een taal voor audio kan worden ingesteld. U kunt een taal kiezen voor gesprekken en verslagen. SUBTITLE Een taal voor ondertitels kan worden ingesteld. De ondertitels worden in een gekozen taal getoond. DISC MENU Een taal voor schijfmenu’s kan worden ingesteld. Menuschermen worden in een gekozen taal getoond. EnglishLOADINGFrenchCHARGEMENT English Thank youFrenchMerci EnglishThank youFrench Merci English CAST STAFF French ACTEURS PERSONNEL8

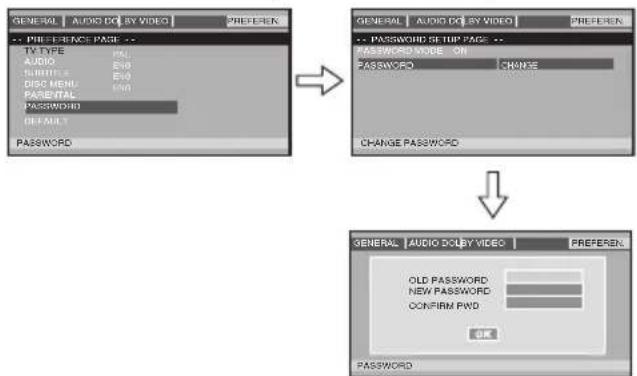

X-HM30V_Nl.fm 2011juli 5 Nl-17 Wijziging van het menu instellingen (vervolg) 1 Selecteer “PREFERENCE” in het instellingenmenu (zie stap 1 - 4 op blz. 13). 2 Kies het ouderlijk toezichtniveau en druk op de ENTER- toets nadat “PARENTAL” in stap 4 op blz. 13 is geselecteerd. 3 Voer een wachtwoord in van 6 cijfers via de cijfertoetsen en druk op de ENTER-toets.

• Als dit de eerste keer is, voer dan “000000” in. Opmerking: Als een schijf met een vergrendeling in verband met ouderlijk toezicht wordt afgespeeld, wordt mogelijk om een wachtwoord verzocht, zodat bepaalde gelimiteerde onderdelen kunnen worden bekeken. Voer in dat geval het wachtwoord in om het ouderlijk toezichtniveau tijdelijk te wijzigen. Selecteer “PREFERENCE”, “PASSWORD” en dan “CHANGE” in het instellingenmenu. Er verschijnt een scherm. 1 Voer het oude wachtwoord in via de cijfertoetsen. (Als dit voor de eerste keer gebeurt, voer dan “000000”) in. 2 Voer het nieuwe wachtwoord in via de cijfertoetsen. 3 Voer het nieuwe wachtwoord nogmaals in om dit te bevestigen. 4 Druk nogmaals op de ENTER-toets om het gewijzigde wachtwoord te bevestigen. Opmerking: l Als u het wachtwoord bent vergeten, volg dan de hieronder staande procedure. l Selecteer “PREFERENCE”, “PASSWORD” en dan “CHANGE” in het instellingenmenu. 1 Voer het oude wachtwoord als “000000” in via de cijfertoetsen. 2 Voer het nieuwe wachtwoord in. 3 Voer het nieuwe wachtwoord nogmaals in om dit te bevestigen. Algemene bediening Druk op de STANDBY/ON-toets om het apparaat in te schakelen. Om helderheid weergave te vervagen, druk de DIMMER- toets op de afstandsbediening. Als u de hoofdunit in- of uitschakelt terwijl het volume op 17 of hoger staat, dan begint de instelling bij 16. Draai de volumeknip naar VOLUME (op het hoofdapparaat) of druk op VOL +/– (op de afstandsbediening) als u het volume wilt laten toenemen of afnemen. Het toestel wordt ingeschakeld wanneer u op een van de volgende toetsen drukt. l iPod / iPhone, DVD/CD, USB, LINE, TUNER op de afstandsbediening: Gekozen functie is nou geactiveerd. l / toets van het hoofdtoestel: Het apparaat wordt ingeschakeld en het afspelen van de laatste functie begint (DISC, Tuner, USB-audio, USB-video, iPod, Line In). n Ouderlijk toezicht Indicator Instelling 1 KID SAFE Alleen DVD-software bestemd voor kinderen kan worden afgespeeld. 2 G tot 7 NC-

Alleen DVD-software bestemd voor algemeen gebruik en kinderen kan worden afgespeeld. 8 ADULT Elk niveau DVD-software (volwassenen/ algemeen/kinderen) kan worden afgespeeld. n Instelling wachtwoord PASSWORD- - PREFERENCE PAGE - -AUDIO DOLBY VIDEO PAL ENG ENG ENG GENERALTV TYPEAUDIOSUBTITLEDISC MENUPARENTALPASSWORDDEFAULTCHANGE PASSWORDPASSWORD MODE ON- - PASSWORD SETUP PAGE - -AUDIO DOLBY VIDEOGENERALPREFEREN.PASSWORDOLD PASSWORDNEW PASSWORDCONFIRM PWDCHANGEPASSWORDAUDIO DOLBY VIDEOGENERALPREFEREN.PREFEREN. n Inschakelen van de stroom Na gebruik: Druk op de STANDBY/ON toets als u het toestel in de Standby-stand wilt zetten. n Helderheid van de display regelen n Automatische begininstelling van het volume n Volumeregeling n Automatische inschakelfunctie MEMORY/FOLDER

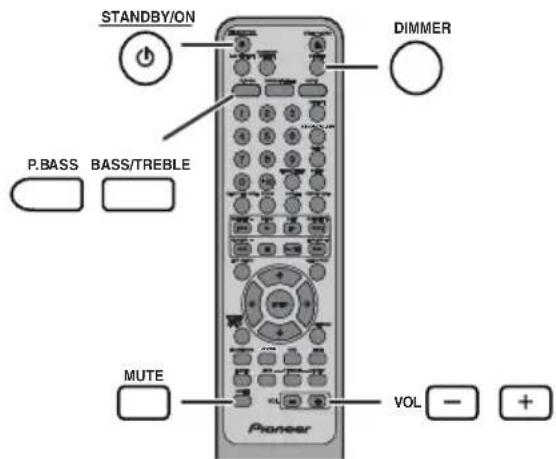

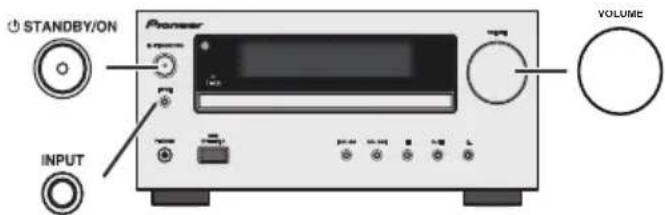

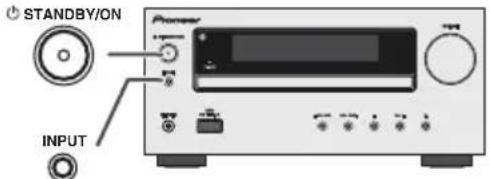

Algemene bediening (vervolg) Het hoofdapparaat wil gaan naar stand-by modus (wanneer iPod of iPhone is niet gekoppeld) na 15 minuten van inactiviteit gedurende: iPod of iPhone: Geen aansluiting.Line In: Er wordt geen ingangssignaal waargenomen of het geluid is zeer laag hoorbaar.DISC/USB-audio/USB-video In de stand Stop.Opmerking:Het apparaat wil echter beginnen te laden als iPod of iPhone is gekoppeld.Op de display verschijnt dan "Charge Mode".Het geluid wordt tijdelijk onderdrukt wanneer u op de MUTE-toets op de afstandsbediening drukt. Druk opnieuw op deze toets, om het geluidsvolume te herstellen.Als het apparaat voor het eerst wordt ingeschakeld, wordt de P.Bass-modus weergegeven welke de basfrequenties versterkt.Druk op de toets P.BASS van de afstandsbediening om de P.Bass-modus uit te schakelen.1 Selecteer "BASS" door op de toets BASS/TREBLE te drukken.2 Druk binnen 5 seconden op de toets VOL (+ of –), om de laagtonen te regelen.1 Selecteer "TREBLE" door op de toets BASS/TREBLE te drukken.2 Druk binnen 5 seconden op de toets VOL (+ of –), om de hoogtonen te regelen.Wanneer op het hoofdtoestel op de INPUT-toets gedrukt wordt, schakelt de actuele functie naar een andere modus om. Druk herhaaldelijk op de INPUT-toets, om de gewenste functie te kiezen.Opmerking:De backupfunctie kan de opgeslagen zenders een paar uur in het geheugen houden in geval van een stroomstoring of wanneer de stekker uit het stopcontact raakt. Instellen van de klok (Alleen afstandsbediening) In dit voorbeeld wordt de klok ingesteld op 24-uurs (00:00) display.Bevestigen van het tijddisplay:Druk op de CLOCK/TIMER toets. De tijdsaanduiding zal circa 5 seconden worden getoond.Opmerking:Wanneer stroomvoorziening is weergegeven nadat het apparaat is weer ingestoken of door vermogensuitval, stel de klok in opnieuw (pagina 42).Gelijk zetten van de klok:Voer "Instellen van de klok" vanaf stap 1 uit. Indien "Clock" niet in stap 2 verschijnt, zal stap 4 (voor het kiezen van de 24-uur of 12-uuraanduiding) worden overgeslagen.Veranderen van het 24- of 12-uursdisplay: n Functie voor automatisch uitschakelen n Geluidsonderdrukking n P.Bass-bediening n Basregeling n Hoogtonenregeling n Functie -5 -4 +4 +5

STEREOFM MONOiPodLine In DISC (DVD/CD) USB-video USB-audio 1 Druk op de STANDBY/ON-toets om het apparaat in te schakelen.2 Druk op de CLOCK/TIMER toets.3 Druk binnen 10 seconden op de ENTER-toets. Druk op de toets of als u de dag wilt instellen, druk daarna op de ENTER -toets.4 Houd de of toets ingedrukt om de 24-uurs of 12-uurs aanduiding te kiezen en druk dan op de ENTER-toets.De 24-uurs tijdsaanduiding verschijnt.(00:00 - 23:59)De 12-uurs tijdsaanduiding verschijnt.(AM 12:00 - PM 11:59) 5 Druk op de toets of als u de uren wilt instellen, druk daarna op de ENTER-toets. Druk éénmaal op de of toets als u de tijd met 1 uur wilt verhogen. Houd ingedrukt om snel te verhogen.6 Druk op de toets of als u de minuten wilt instellen, druk daarna op de ENTER -toets. Druk éénmaal op de of toets als u de tijd met 1 minuut wilt verhogen.1 Wis alle geprogrammeerde gegevens. [Zie "Terugzetten fabrieksinstellingen, het gehele geheugen wissen" op bladzijde 43 voor details.]2 Voer de aanwijzingen onder "Instellen van de klok" vanaf stap 1 verder uit.MEMORY/FOLDER

generation) Opmerkingen: l Dit systeem is ontwikkeld en getest voor de softwareversie van iPod/iPhone/iPad, zoals vermeld op de website van Pioneer (http://pioneer.jp/homeav/ support/ios/eu/). l Installatie op uw iPod/iPhone/iPad van andere softwareversies dan de versies die staan vermeld op de website van Pioneer, kan mogelijk leiden tot incompatibiliteit met dit systeem. l De iPad wordt alleen door het USB-aansluitpunt ondersteund. l Laadaansluitpunt voor de iPod, iPhone en iPad:l Het bericht “Dit toebehoren is niet bestemd voor de iPhone” of iets dergelijks verschijnt mogelijk op het scherm van de iPhone, als: - de batterij bijna op is. - de iPhone niet juist is gedockt (bijv. scheef). Wanneer dit zich voordoet verwijder dan de iPhone en dock hem opnieuw. l Dit product is gemaakt voor de iPhone. Om achtergrondruis te vermijden wanneer de iPod/ iPhone is gedockt, wordt de hoofdtelefoon gedeactiveerd en “HP INVALID” wordt weergegeven. Je kunt ook kortstondige audio-interferentie bij inkomende telefoongesprekken ervaren. 1 Druk op de STANDBY/ON-toets om het apparaat in te schakelen. 2 Druk op de USB-toets van de afstandsbediening of herhaaldelijk op de INPUT-toets van de hoofdunit om de USB-audiofunctie te selecteren. 3 Sluit de iPod, iPhone of iPad op het apparaat aan. “USB/iPod” verschijnt. 4 Start het afspelen met een druk op de / toets. Opmerking: De stoptoets ( ) kan niet worden gebruikt tijdens de weergave van iPod, iPhone of iPad. Opmerking: Gebruik de adapter die bij uw iPod of iPhone is geleverd. Let op: Trek alle aangesloten accessoires uit de iPod of iPhone, voordat u het toestel in het docking-station zet. Stand Dockingstati

USB- aansluitpunt USB-audiofunctie NO YES Overige functie YES NO Stand-by YES NO n iPad-aansluiting (USB-aansluitpunt) 1 Steek de connector in de iPod, iPhone of iPad. 2 Sluit de iPad met een USB-connector aan op het apparaat. Opmerking: De USB-connector ondersteunt niet VIDEO OUT. n Weergave van de iPod, iPhone of iPad (USB-aansluitpunt) n Aansluiting iPhone-adapter (Docking Station) iPhone- adapter Nr. Beschrijving iPhone Vermogen 12 iPhone 4GB & 8GB & 16GB 15 iPhone 3G, iPhone 3GS 8GB & 16GB & 32GB 19 iPhone 4 16GB & 32GB n De adapter voor de iPod of iPhone plaatsen (Docking Station) 1 Open het dockingstation voor de iPod en iPhone door het op te lichten. 2 Steek de adapter voor de iPod en iPhone in de unit en sluit uw iPod of iPhone aan. iPhone Dock-aansluiting iPhone (onderkant) Connector voor de iPhone Dock voor de iPhone Adapter voor de iPhoneX-HM30V_Nl.fm Nl-20 2011juli 5

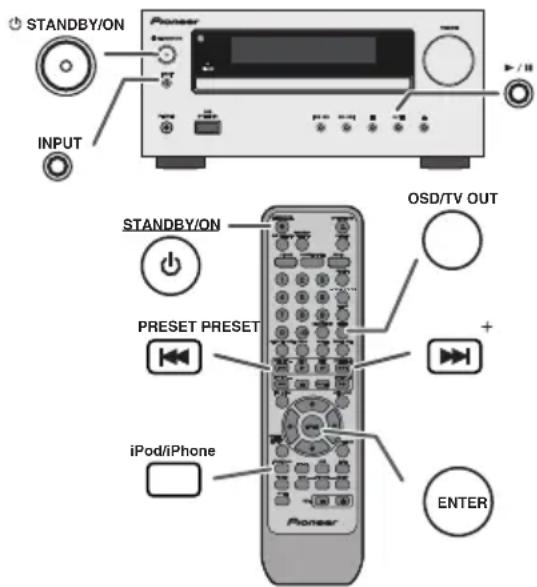

Luisteren naar de iPod, iPhone of iPad (vervolg) l Het geluid schakelt pas over van de iPhone naar het hoofdtoestel nadat het verificatieproces na ongeveer 10 seconden is voltooid. l Bij binnenkomende gesprekken wordt de weergave tijdelijk stopgezet. l Wanneer de oproepen worden beantwoord, kan het gesprek alleen worden gehoord via de ingebouwde luidspreker van de iPhone. Schakel de luidspreker van de iPhone in of neem de iPhone uit de dock als u het gesprek wilt gaan voeren. Verwijder de iPod of iPhone uit het dockingstation of de iPad uit het USB-aansluitpunt. Zelfs tijdens de weergave kunt u dit gerust doen. Opmerkingen: l Als de instelling TV Out al is ingeschakeld in het videomenu, worden de videobeelden automatisch weergegeven op het TV-scherm wanneer u op de ENTER toets drukt. l De display TV OUT wordt niet via het USB- aansluitpunt ondersteund. (iPad) l Als u de videobeelden weer op het scherm van de iPod of iPhone wilt bekijken, opent u het videomenu met een druk op de ENTER toets. Houd daarna de OSD/TV OUT-toets langer dan 2 seconden ingedrukt tot "iPod Display" verschijnt. l Wanneer u tijdens het afspelen van videobeelden van de iPod of iPhone op de OSD/TV OUT-toets drukt, wordt de weergave van de beelden niet overgeschakeld tussen de iPod en het TV-toestel. Let op: l De videobeelden van de iPod en iPhone worden alleen weergegeven via het VIDEO OUT-aansluitpunt. Er vindt geen weergave plaats via de aansluitpunten S-VIDEO OUT, COMPONENT VIDEO OUT, en de HDMI OUT. l Unplug all accessories for the iPod or iPhone before inserting it into the iPod docking station. l Stop button () at main unit is invalid during iPod function. Opmerking: U kunt geen toets op iPod, iPhone of iPad unit gebruiken wanneer u navigeert de iPod of iPhone menu met de afstandsbediening. U kunt het volumeniveau regelen door op de VOL (+ of –) toets op het hoofdtoestel of op de afstandsbediening te drukken. Het afstellen van het volume op de iPod, iPhone of iPad heeft geen effect. Bediening van iPod en iPhone: De hieronder beschreven functies zijn afhankelijk van de iPod en iPhone-generatie, die u gebruikt. Systeem in bedrijf: Als de hoofdunit is ingeschakeld, dan schakelt de iPod, iPhone of iPad automatisch in wanneer deze in de unit zijn gedockt. Systeem uitgeschakeld (stand-by bedrijf): Als de hoofdunit in stand-by staat, gaat de gedockte iPod, iPhone of de aangesloten iPad automatisch over op stand- by. n Verwijderen van de adapter voor de iPod of iPhone (Docking Station) Steek de punt van een schroevendraaier ("–" type, klein) in het gat van de adapter zoals wordt afgebeeld en neem de adapter naar boven toe uit. n Weergave van de iPod of iPhone 1 Druk op de STANDBY/ON-toets om het apparaat in te schakelen. 2 Druk herhaaldelijk op de iPod/iPhone-toets van de afstandsbediening of op de INPUT-toets van het hoofdtoestel om de iPodfunctie te kiezen. 3 Plaats de iPod of iPhone unit in de dock van de hoofdunit. “Dock Ok” verschijnt. 4 Start het afspelen met een druk op de toets. n iPhone-weergave n Afsluiten van de iPod, iPhone of iPad MEMORY/FOLDER DVD/CDINPUTSTANDBY/ONSTANDBY/ONOSD/TV OUTENTERPRESET PRESET iPod/iPhone n Videobeelden bekijken op een TV-toestel dat is aangesloten op de iPod of iPhone (Docking Station) 1 Houd de OSD/TV OUT-toets minstens 2 seconden ingedrukt. "TV Display" verschijnt op de display. 2 Start het afspelen met een druk op de ENTER toets. n Navigeren door de menu’s van de iPod, iPhone of iPad

Druk op de TOP MENU-toets om het menu op de iPod, iPhone of iPad te bekijken. Als u weer drukt, keert u terug naar het vorige menu. 2 Selecteer met de of -toets een item op het menu en druk daarna op de ENTER toets.8

X-HM30V_Nl.fm 2011juli 5 Nl-21 Luisteren naar de iPod, iPhone of iPad (vervolg) DVD-weergave Weergave onderbreken: Druk op de -toets. Druk op de -toets om weergave vanaf hetzelfde punt te hervatten. Weergave geheel stoppen: DVD/CD/DivX Druk tweemaal op de -toets. MP3 Druk op de -toets. JPEG Druk tijdens de weergave op de MENU/PBC-toets om terug te keren naar het hoofdmenu. Als de unit langer dan 5 minuten niet wordt bediend nadat hij is stopgezet, dan verschijnt er een screen saver (zie blz. 13 als de screen saver-instelling op “ON” staat). Druk op een toets van de hoofdunit of van de afstandsbediening. U keert terug in het opstartscherm. n Verscheidene functies van de iPod, iPhone en de iPad Functie Hoofd- toestel Afstandsbediening Bediening Dock USB- audio Weergave Druk in de pauzestand. Pauzeren Druk tijdens weergave. Hoger/ lager fragment Druk hierop in de afspeel- of in de pauzestand. Als u tijdens de pauzemodus op de toets drukt, start u het afspelen vanaf het fragment van uw keuze door op de toets / te drukken. Snel voorwaarts/ achterwaarts Houd tijdens weergave ingedrukt. Laat de toets los om de weergave te hervatten. Display

Langer dan 2 seconden indrukken om te wisselen tussen de Video Out- display van de iPod en de TV. Herhalen

Hiermee schakelt u herhalen in en uit. Weergave in willekeurige volgorde

Houd deze toets ingedrukt als u weergave in willekeurige volgorde wilt in- en uitschakelen. iPod- menu

Door hier op te drukken kunt u het iPod menu bekijken tijdens het functioneren van de iPod. iPod Enter

Bevestig de selectie door hier te drukken. iPod Cursor Omhoog/ Omlaag

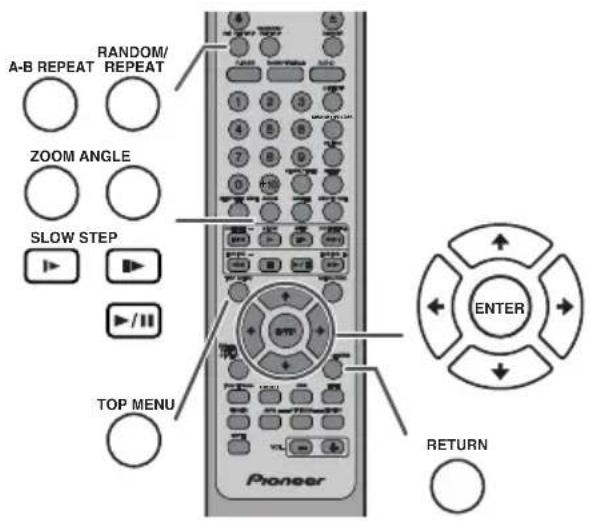

RANDOM/REPEAT RANDOM/REPEAT RANDOM/REPEAT TOP MENU TOP MENU n Weergave 1 Druk op de STANDBY/ON-toets om het apparaat in te schakelen. 2 Als de ingang niet op de schijfmodus is ingesteld, druk dan herhaaldelijk op de DVD/CD-toets van de afstandsbediening of de INPUT-toets van de hoofdunit om het opstartscherm weer te geven. Het opstartscherm verschijnt. 3 Druk op de toets om de disclade te openen. 4 Plaats de schijf in de lade met de label aan de bovenzijde. Zorg ervoor dat schijven van 8 cm in het midden van de schijfpositie worden geplaatst. 5 Druk op de toets om de disclade te sluiten. Schijven die Auto Start ondersteunen beginnen met afspelen zodra de schijflade is gesloten, ook als u niet op de -toets drukt. 6 Als de weergave niet start in stap 5, drukt u op de - toets. MEMORY/FOLDER

DVD-weergave (vervolg) Let op: l Sluit de schijflade wanneer deze niet in gebruik is. Anders kan stof zich binnenin ophopen en een storing veroorzaken. l Het apparaat wordt enigszins warm wanneer het gedurende langere tijd wordt gebruikt. Dat wil niet zeggen dat het apparaat beschadigd is. l Als wordt getracht schijven af te spelen met krassen of met een ander regionummer, of onspeelbare of beperkte (*1) schijven, dan verschijnt er een foutmelding op de TV en kan de schijf niet worden afgespeeld. (*1) Afhankelijk van de leeftijd van de kijker, is het bekijken van bepaalde DVD’s verboden. Opmerkingen: l Stopposities kunnen op sommige schijven worden opgenomen. Als een dergelijke schijf wordt afgespeeld dan wordt de weergave op die punten stopgezet. l Tijdens de bediening kan “ ” verschijnen, wat aangeeft dat bediening van de schijf niet mogelijk is. De weergave kan worden hervat vanaf het punt waar deze is stopgezet. Hervatten van de weergave annuleren: Druk tweemaal op de -toets. Opmerkingen: l De functie voor het hervatten van de weergave is bij sommige schijven uitgeschakeld. l Afhankelijk van de schijf kan weergave worden hervat vanaf enigszins voor de positie waar de weergave was stopgezet. De volgende voorbeelden van indicatorfuncties verschijnen tijdens de weergave van de DVD. Basisbediening U kunt door middel van eenvoudige bediening naar andere tracks overgaan. Schakel de PBC (weergavebediening) uit wanneer SVCD of VCD wordt afgespeeld. Opmerkingen: l Sommige schijven tonen het hoofdstuk niet (track) en is de Skipfunctie gedeactiveerd. l Skip werkt niet tussen titels op een DVD. U kunt het gewenste punt zoeken terwijl een schijf wordt afgespeeld. n Weergave hervatten nadat deze is stopgezet (afspelen hervatten) 1 Druk tijdens het afspelen op de -toets Het systeem slaat het punt op waarop u bent gestopt. 2 Druk op de -toets om het afspelen te hervatten. Afspelen wordt hervat vanaf het punt waar u bent gestopt. n Indicators DVD-modusbediening Bediening TV-scherm Display van de unit Als het apparaat zonder schijf is ingeschakeld. Schijfgegevens worden gelezen. Stoppen Weergave Pauzeren NO DISC LOADING n De positie bepalen van het begin van een hoofdstuk (track) (overslaan) Druk tijdens het afspelen van een schijf op de PRESET + of – ( of )-toets. l Gebruik de -toets om naar het volgende hoofdstuk (track) door te gaan (Skip). l Gebruik de -toets om naar het vorige hoofdstuk (track) terug te gaan (Skip). l Druk op SVCD, VCD en Audio CD op de -toets om naar het begin van de huidige track te gaan (Skip). Druk nogmaals (tweemaal) op de -toets om naar het begin van de vorige track te gaan (Skip). n Snel vooruit/achteruit spelen (zoeken) 1 Druk tijdens het afspelen van een schijf op de TUNING + of – ( of )-toets. Voorbeeld: Als de -toets is ingedrukt. De snelheid op DVD/DivX/SVCD/VCD/Audio CD/MP3, wordt als volgt gewijzigd: De schijf wordt via de -toets vooruit gespeeld en via de -toets achteruit gespeeld. 2 Druk op de -toets om naar de normale weergave terug te keren. MEMORY/FOLDER DVD/CD DIRECT PRESET TUNING PRESET TUNING ENTER MEMORY/FOLDER 2 X 4 X 8 X 16 X 32 X PLAY (normaal afspelen)8

X-HM30V_Nl.fm 2011juli 5 Nl-23 Basisbediening (vervolg) Opmerkingen: l De zoekfunctie is bij sommige schijven gedeactiveerd. l De zoekfunctie werkt niet tussen titels bij een DVD. l De zoekfunctie werkt niet tussen tracks bij een SVCD, VCD, Audio CD en MP3. l Het geluid is niet hoorbaar en de ondertitels verschijnen niet tijdens zoeken op een DVD. l Het geluid is niet hoorbaar tijdens zoeken op een SVCD of een VCD. l Als tijdens de weergave van een DVD de zoekfunctie wordt gebruikt, worden foto’s mogelijk niet naar voren of naar achteren gespeeld op de zoeksnelheid vermeld in deze handleiding, wat afhankelijk is van de schijf of het onderdeel dat wordt afgespeeld. l De zoekfunctie werkt niet op JPEG-schijven. De gewenste tracks kunnen met titels of hoofdstukken in een bepaalde volgorde worden afgespeeld. Maximaal 20 tracks kunnen worden geprogrammeerd. Wijzigen van geprogrammeerde inhoud: Herhaal bovenstaande procedure vanaf stap 1. De geprogrammeerde inhoud wordt geannuleerd als u de volgende bediening uitvoert: l U gaat over op een andere functie of verwijdert de schijven. l Instellen op de stand-bymodus. De gewenste titel en het gewenste hoofdstuk kiezen: in de stopmodus In de weergavemodus Opmerkingen: l De Direct Play-functie is op sommige schijven uitgeschakeld. l Op sommige schijven wordt het hoofdstuknummer mogelijk niet getoond. l Bij DVD’s kunt u het gewenste punt slechts in de huidige titel en niet in een andere titel aangeven. Afspelen door een tijd te kiezen (zoeken op tijd): De weergave kan vanaf het gewenste punt worden gestart door de tijd in te voeren. 1 Druk tijdens weergave op de DIRECT-toets. 2 Druk op toets of om “TT Time” te selecteren en druk daarna op ENTER. 3 Voer de tijd in met de cijfertoetsen. lVoer “12340” in om 1 uur, 23 minuten en 40 seconden te kiezen. lBegin opnieuw bij stap 1 als u het verkeerde nummer invoert. lWeergave start nadat de invoer van de nummers is voltooid. 4 Druk op de DIRECT-toets om terug te keren naar het eigenlijke formaat of beeld (standaardscherm). Opmerkingen: l Sommige schijven kunnen niet worden afgespeeld vanaf het gekozen punt. l Time Search (tijdzoekfunctie) is op sommige schijven uitgeschakeld. n Afspelen in de gewenste volgorde (geprogrammeerd afspelen) 1 Druk op de MEMORY/FOLDER-toets terwijl de schijf is stopgezet of wordt afgespeeld. 2 Voer de titel of het hoofdstuknummer of tracknummer in via de cijfertoetsen. lAls u verkeerde nummers heeft ingevoerd, druk dan op toets of om de gewenste track te selecteren en voer de juiste nummers opnieuw in. 3 Druk op de -toets om “Start” te selecteren en druk daarna op de ENTER-toets om de weergave van de geprogrammeerde track(s) te starten. n Weergave starten vanaf het gewenste punt (Direct Play) 1 Druk op de DIRECT-toets als de schijf is stopgezet.

EXIT CD TV-scherm TITLE 01/03 CHAPTER 10/19 TV-scherm 2 Voer binnen 10 seconden eerst het nummer van de titel in en vervolgens het nummer van het hoofdstuk via de cijfertoetsen. Druk op toets of om een titel of hoofdstuk te selecteren. Voorbeeld: Titel of hoofdstuk 1 selecteren: Druk op “1”. Titel of hoofdstuk 12 selecteren: Druk op “+10” en “2”. Titel of hoofdstuk 22 selecteren: Druk tweemaal op “+10” en “2”. 1 Druk tijdens weergave op de DIRECT-toets. 2 Selecteer de titel of het hoofdstuk door op toets of te drukken en druk op ENTER. 3 Voer de nummers van de titel of het hoofdstuk in via de cijfertoetsen. Hoofdstuk 1 selecteren: Druk op “0” en “1”. Hoofdstuk 12 selecteren: Druk op “1” en “2”. Weergave start nadat de invoer van de nummers is voltooid. 4 Druk op de DIRECT-toets om terug te keren naar het eigenlijke formaat of beeld (standaardscherm). TV-scherm TV-scherm 1:23:40 TT TimeX-HM30V_Nl.fm Nl-24 2011juli 5

Handige bediening Het beeld kan tijdens de weergave worden stilgezet. Opmerking: Het geluid wordt tijdens stilstaand beeld gedempt. U kunt frame voor frame doorspoelen. Opmerkingen: l Frameweergave kan alleen vooruit worden gespeeld.l De functies voor stilstaande beelden en frame- advance zijn op sommige schijven uitgeschakeld. l Het geluid wordt tijdens de Stepfunctie gedempt. De snelheid kan langzamer worden weergegeven. Opmerking: Op sommige schijven zijn de slow-motion afspeelfuncties uitgeschakeld. Tijdens het afspelen van een DVD die scenes bevat die vanuit verschillende invalshoeken zijn opgenomen, kunt u de invalshoek wijzigen. Opmerkingen: l Het invalshoeknummer wordt niet getoond als de invalshoeken niet op de schijf zijn opgenomen. l Raadpleeg de handleiding van de schijf, omdat de bediening afhankelijk van de schijf kan variëren. Tijdens de weergave kunt u beelden vergroten. Terugkeren naar normaal beeld: Druk herhaaldelijk op de ZOOM-toets. Opmerkingen: l Beelden worden mogelijk verstoord wanneer op ze wordt ingezoomd. l Op ondertitels kan niet worden ingezoomd. n Stilstaand beeld 1 Druk tijdens het afspelen op de -toets 2 Het beeld of de foto blijft op het TV-scherm stilstaan. “II” verschijnt op het TV-scherm. lDe systeemdisplayteller gaat knipperen. n Stepfunctie (Frame-by-Frame Advance- weergave) 1 Druk op de STEP-toets terwijl een schijf wordt afgespeeld. Elke keer dat u op de STEP-toets drukt wordt een frame doorgespoeld. 2 Druk op de -toets om naar de normale weergave terug te keren. n Afspelen in slow-motion

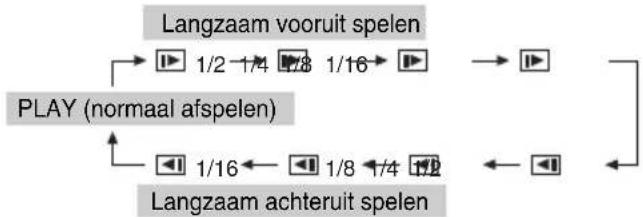

Druk tijdens het afspelen van een schijf herhaaldelijk op de SLOW-toets om de gewenste snelheid te selecteren. Op een DVD wordt de snelheid als volgt gewijzigd: MEMORY/FOLDER DVD/CDZOOM ANGLESLOW STEPRETURNRANDOM/REPEATENTERA-B REPEATTOP MENU 1/2 1/4 1/8 1/161/16 1/8 1/4 1/2 Langzaam vooruit spelen PLAY (normaal afspelen) Langzaam achteruit spelen Op SVCD/VCD/DivX is alleen vooruit spelen mogelijk en de snelheid wordt als volgt gewijzigd: 2 Druk op de -toets om naar de normale weergave terug te keren. n Wijzigen van de invalshoek Als “ ” rechtsboven in het TV-scherm wordt getoond drukt u herhaaldelijk op de ANGLE-toets om het gewenste invalshoeknummer te kiezen. n Op beelden inzoomen (zoom) 1 Druk tijdens het afspelen op de ZOOM-toets. lDVD, SVCD, VCD, DivX Elke keer dat u op de ZOOM-toets drukt, wordt de zoominstelling als volgt gewijzigd: lJPEG Elke keer dat u op de

-toets drukt, wordt de zoominstelling als volgt gewijzigd: 2 Om het gewenste onderdeel van een beeld waarop u heeft ingezoomd te bekijken en te tonen drukt u herhaaldelijk op de , , of -toets. 1/2 1/4 1/8 1/16 PLAY (Normal play)

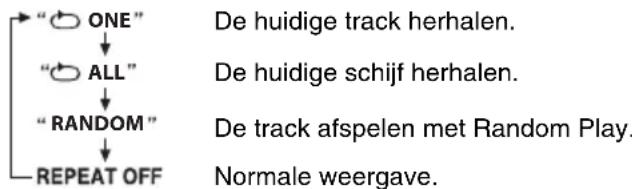

X-HM30V_Nl.fm 2011juli 5 Nl-25 Handige bediening (vervolg) U kunt herhaaldelijk een hoofdstuk (track) of een titel afspelen door het tijdens de weergave te kiezen.Schakel de PBC (weergavebediening) uit wanneer SVCD of VCD wordt afgespeeld.Let op:Druk na herhaalde weergave beslist op de toets . De disc zal anders doorlopend worden afgespeeld.Opmerking:De Repeat Play-functie is op sommige schijven uitgeschakeld.U kunt het gewenste onderdeel herhaaldelijk afspelen door het te kiezen tijdens de weergave.Opmerkingen:l A-B Repeat Play is op sommige schijven uitgeschakeld.l A-B Repeat Play voor DVD is alleen mogelijk binnen een titel.l A-B Repeat Play voor SVCD/VCD is alleen mogelijk binnen een track.l Voor sommige scenes op DVD is A-B Repeat Play niet mogelijk.Op een DVD met meerdere titels kunt u een titel van het topmenu kiezen.Opmerking:De hier getoonde procedure bevat alleen de algemene stappen. De eigenlijke procedure voor het gebruik van het titelmenu is afhankelijk van de schijf. Zie de schijfhoes voor meer gegevens. n Herhaaldelijk afspelen (Repeat Play) 1 Druk tijdens het afspelen van een schijf op de RANDOM/REPEAT-toets.Elke keer dat de toets wordt ingedrukt, wordt de Repeat Play-modus als volgt gewijzigd.De Repeat Play-modus wordt als volgt op de DVDgewijzigd:De Repeat Play-modus wordt als volgt op de SVCD/VCD gewijzigd:De Repeat Play-modus wordt als volgt op de audio-CD gewijzigd:MP3, DivX en JPEG worden getoond wanneer het menuscherm is ingeschakeld (“ON”) (zie blz. 30).2 Druk herhaaldelijk op de RANDOM/REPEAT-toets totdat er geen beeld meer op het TV-scherm verschijnt om terug te keren naar de normale weergave. CHAPTER TV-scherm CHAPTERTITLE ALL Het huidige hoofdstuk herhalen.De huidige titel herhalen.De huidige schijf herhalen.Normale weergave. ONE ALL De huidige track herhalen.De huidige schijf herhalen.Normale weergave. ONE ALL RANDOM De huidige track herhalen.De huidige schijf herhalen.De track afspelen met Random Play.Normale weergave. n De inhoud tussen de gekozen punten herhaaldelijk afspelen (A-B Repeat) 1 Druk op de A-B REPEAT-toets tijdens het afspelen van een schijf.Hiermee wordt het startpunt (A) vastgelegd.2 Druk nogmaals op de A-B REPEAT-toets om het eindpunt (B) in te voeren.Hiermee wordt A-B Repeat Play gestart vanaf het beginpunt (A) tot het eindpunt (B).3 Druk op de A-B REPEAT-toets om naar de normale weergave terug te keren. n Een titel van het hoofdmenu van de schijf selecteren 1 Druk tijdens de stop- of afspeelmodus op de toets TOP MENU om het titelmenu weer te geven. 2 Gebruik de , , of -toets om een titel te selecteren en druk daarna op ENTER. lDe geselecteerde titel wordt afgespeeld.lOf gebruik de cijfertoetsen voor bepaalde schijven.

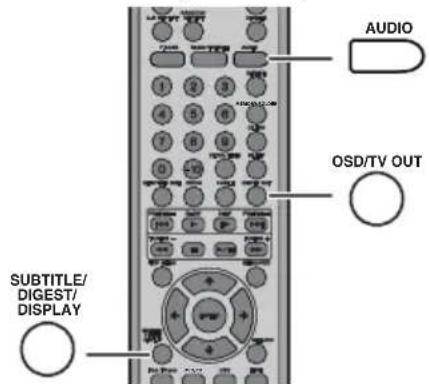

Handige bediening (vervolg) U kunt de gewenste ondertitel of audiotaal en het geluidssysteem op uw DVD selecteren als het een schijfmenu heeft. Opmerking: De hier getoonde procedure bevat alleen de algemene stappen. De feitelijke procedure voor het gebruik van het schijfmenu is afhankelijk van de schijf. Zie de schijfhoes voor meer gegevens. Verscheidene instellingen De ondertiteltaal, audiotaal en het TV-type dat u tijdens de weergave kiest worden elke keer dat u dit apparaat op stand-by zet of een ingang wijzigt teruggezet. Leg uw instellingen vast in het instellingenmenu om uw eigen instellingen te behouden (zie blz. 13). De ondertiteltaal kan worden gewijzigd of de ondertitels kunnen tijdens de weergave worden verborgen. Opmerkingen: l Op sommige schijven kan de ondertiteltaal niet worden gewijzigd. l Als er geen ondertitels op de schijf zijn opgenomen wordt “ ” weergegeven. l Het kan enige tijd duren om de ondertiteltaal te wijzigen in de geselecteerde taal. l Ondertitels kunnen op sommige DVD’s niet worden verborgen. U kunt een audiokanaal selecteren. Opmerking: Het audiokanaal kan op sommige schijven niet worden gewijzigd. U kunt de bedieningsindicators op het TV-scherm tonen of verbergen. Druk tijdens het afspelen van een schijf op de toets OSD/TV OUT. (De display wordt elke keer dat deze toets wordt ingedrukt gewijzigd.) n Een ondertitel of audiotaal uit het schijfmenu selecteren 1 Druk tijdens de stop- of afspeelmodus op de MENU/PBC-toets om het schijfmenu weer te geven. 2 Druk op de toets , , of om de instelling te wijzigen en druk dan op de ENTER-toets. Of gebruik de cijfertoetsen voor bepaalde schijven. n De ondertiteltaal wijzigen Druk tijdens het afspelen van een schijf herhaaldelijk op de toets SUBTITLE/DIGEST/ DISPLAY om de gewenste ondertiteltaal te selecteren. 1.Highlights2.Start Movie Main Menu 1.Hightlights 2.Start Movie Voorbeeld MEMORY/FOLDER

DVD/CDSUBTITLE/DIGEST/DISPLAYOSD/TV OUTAUDIO

SUBTITLE 01/03 ENGLISH n Het audiokanaal wijzigen Druk tijdens het afspelen van een schijf herhaaldelijk op de AUDIO-toets om het gewenste audiokanaal te selecteren. Bijvoorbeeld: het audiokanaal wordt als volgt op DVD gewijzigd: Het audiokanaal wordt als volgt op SVCD gewijzigd: Het audiokanaal wordt als volgt op VCD gewijzigd: n De display op het TV-scherm wijzigen DVD:

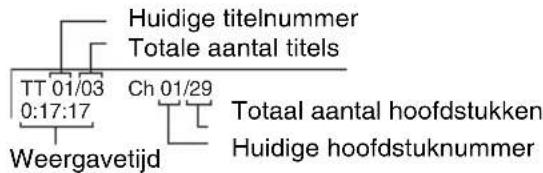

MONO LEFT MONO RIGHT STEREO TT 01/03 Ch 01/29 0:17:17 Huidige titelnummer Huidige hoofdstuknummer Weergavetijd Totaal aantal hoofdstukken Totale aantal titels TT 01/03 Ch 01/29 1:26:54 TITLE REMAIN TITLE ELAPSED TT 01/03 Ch 01/29 0:15:01 Verlopen afspeeltijd voor de huidige titel Resterende afspeeltijd voor de huidige titel8

• X-HM30V_Nl.fm 2011juli 5 Nl-27 Verscheidene instellingen (vervolg) Opmerking: Als PBC op ON staat bij de SVCD of VCD, dan verschijnen de totale verlopen afspeeltijd en de totale resterende afspeeltijd niet. Afspelen van Video CD en Super Video CD De volgende afspeelfuncties zijn dezelfde als die van de bediening van de DVD of CD. Pagina De positie bepalen van het begin van een hoofdstuk (track) (overslaan) p. 22
• Snel vooruit/achteruit spelen (zoeken) p. 22
• Stilstaand beeld p. 24
• Afspelen in slow-motion p. 24
• Op beelden inzoomen (zoom) p. 24

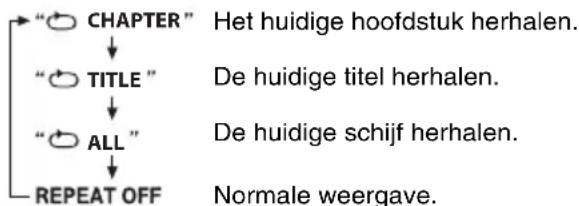

• Herhaaldelijk afspelen (Repeat Play) p. 25
• De inhoud tussen de gekozen punten herhaaldelijk afspelen (A-B Repeat) p. 25

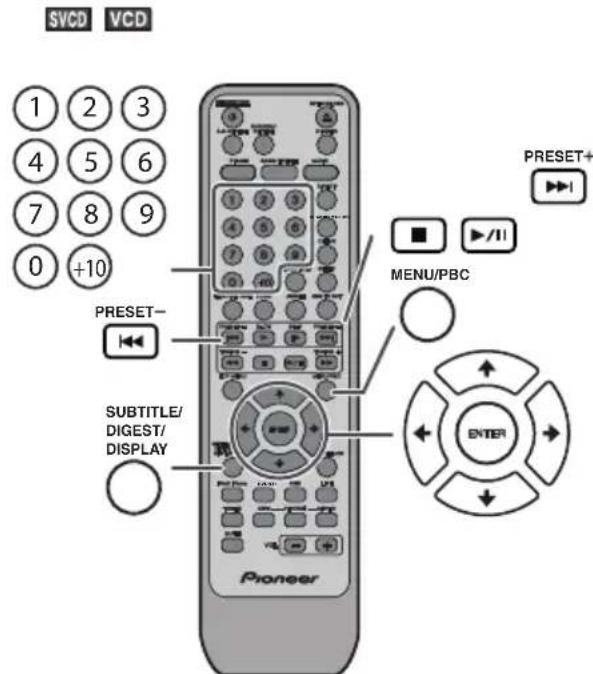

• Het audiokanaal wijzigen Op dit apparaat kunnen Video CD’s worden gebruikt die PBC (versie 2.0) ondersteunen. PBC is een afkorting van Play Back Control (weergavebediening). Deze schijven bevatten een menu dat op het TV-scherm wordt weergegeven. U kunt interactieve games spelen en gebruik maken van andere software met de Retrievalfunctie (weergavemenu). SVCD/VCD/CD: DivX: CHAPTER ELAPSEDTT 01/03 Ch 01/290:15:01CHAPTER REMAIN TT 01/03 Ch 01/29 0:20:10DISPLAY OFF Verlopen afspeeltijd voor het huidige hoofdstuk Resterende afspeeltijd voor het huidige hoofdstuk p. 26

Verlopen afspeeltijd voor de huidige track Resterende afspeeltijd voor de huidige track Totale verlopen afspeeltijd voor de schijf Totale resterende afspeeltijd voor de schijf Totale tracknummer Huidige tracknummer

SINGLE ELAPSED 0:01:06SINGLE REMAIN 0:20:05DISPLAY OFF

Verlopen afspeeltijd voor de huidige track Resterende afspeeltijd voor de huidige track n Weergave van een Video CD (Super Video CD) terwijl PBC op ON staat 1 Druk op de MENU/PBC-toets terwijl PBC op ON staat. Het menu verschijnt op de TV en de weergave wordt onderbroken. 2 Selecteer het gewenste menunummer via de cijfertoetsen. lWeergave wordt gestart. lNadat de weergave is gestopt verschijnt het menu weer. Selecteer het menunummer dat moet worden afgespeeld. MEMORY/FOLDER

VoorbeeldX-HM30V_Nl.fm Nl-28 2011juli 5

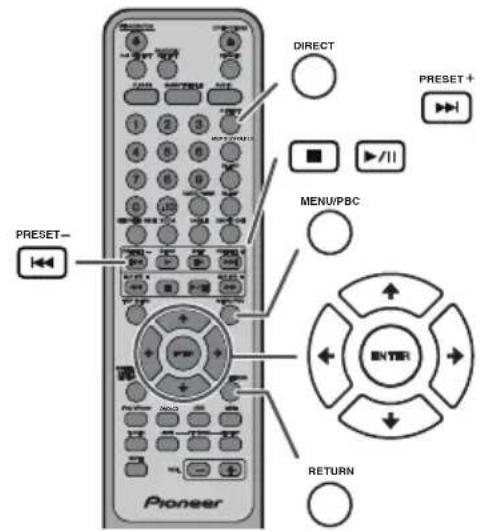

Afspelen van Video CD en Super Video CD (vervolg) Weergave onderbreken:Druk op de -toets.Druk op de -toets om weergave vanaf hetzelfde punt te hervatten.Stoppen van de weergave:Druk tweemaal op de -toets.De huidige bediening stopzetten en terugkeren naarhet menu:Druk op de RETURN-toets.De PBC-functie werkt niet in de volgende omstandigheden.Repeat/Programmed/Direct Play of de Skip-functie is in werking.Opmerking:Het menuscherm kan bij sommige schijven niet worden gescrold.U kunt een Video CD (Super Video CD) met PBC afspelen zonder de weergavecontrolefunctie te activeren.In dit geval verschijnt het menuscherm niet en de schijf wordt op dezelfde wijze afgespeeld als een Video CD (Super Video CD) zonder PBCOpmerking:Sommige Video CD’s (Super Video CD’s) met PBC kunnen niet worden afgespeeld als de PBC-modus is uitgeschakeld.Afspelen door een tijd te kiezen (zoeken op tijd): De PBC (weergavebediening) annuleren.In de weergavemodus:Opmerkingen:l Sommige schijven kunnen niet worden afgespeeld vanaf het gekozen punt.l Time Search (tijdzoekfunctie) is op sommige schijven uitgeschakeld.l Time Search (tijdzoekfunctie) is niet beschikbaar op MP3- en JPEG-schijven.U kunt een gewenste track afspelen door een van de zes op het scherm getoonde tracks te kiezen.1 Druk tijdens de stopmodus op de toets SUBTITLE/DIGEST/DISPLAY. n Afspelen zonder de weergavecontrolefunctie te activeren Druk tijdens de stop- of afspeelmodus op de toets MENU/PBC om de PBC-modus te annuleren.l Het TV-scherm toont “PBC OFF”, waarna de weergave wordt gestart. n Weergave starten vanaf het gewenste punt (Direct Play) 1 Druk tijdens de stopmodus op de DIRECT-toets. 2 Kies de tijd met de cijfertoetsen. lVoer de minuten en seconden in.lVoer “8340” in om 1 uur, 23 minuten en 40 seconden te kiezen.lBegin opnieuw bij stap 1 als u het verkeerde nummer invoert.lDe weergave start (automatisch) nadat u de nummers heeft ingevoerd.

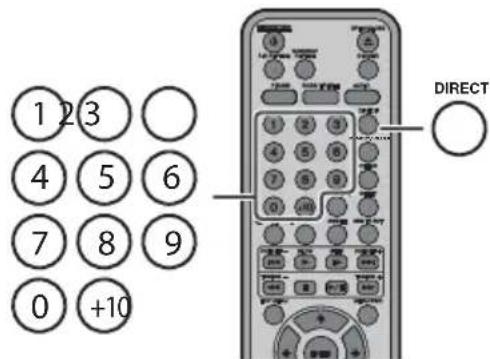

1 Druk tijdens weergave op de DIRECT-toets. 2 Druk op toets of om “Track Time” te selecteren en druk daarna op ENTER.3 Kies de tijd met de cijfertoetsen.lVoer “12340” in om 1 uur, 23 minuten en 40 seconden te kiezen.lBegin opnieuw bij stap 1 als u het verkeerde nummer invoert.lDe weergave start (automatisch) nadat u de nummers heeft ingevoerd.4 Druk op de DIRECT-toets om terug te keren naar het eigenlijke formaat of beeld (standaardscherm). n Disc Digest selecteren

• X-HM30V_Nl.fm 2011juli 5 Nl-29 Afspelen van Video CD en Super Video CD (vervolg) Als er meer dan 6 tracks op de Video CD zijn:Elke keer dat de -toets wordt ingedrukt worden de volgende 6 tracks weergegeven.Druk op de -toets om terug te keren naar de vorige display.Annuleren van Disc Digest:Selecteer EXIT en druk op de ENTER-toets.U kunt de onderdelen bekijken en de scene kiezen vanaf waar u wilt kijken. Deze functie is handig als u wilt beginnen bij het midden van een niet ingedeelde track, zoals een film.De Track Digest-bediening annuleren:Selecteer EXIT en druk op de ENTER-toets. Opmerkingen:l De Track Digest-functie werkt alleen tijdens de weergave.l Een track wordt ingedeeld in zes frames van gelijke speeltijd. CD-weergave Op dit systeem kan een standaard-CD, CD-R/RW in CD-indeling worden afgespeeld, maar opnames zijn niet mogelijk.Bepaalde audio CD-R en CD-RW discs kunnen vanwege de status van de disc of opname-apparatuur niet worden afgespeeld.De volgende weergavefuncties zijn dezelfde als die van de DVD-bediening.PaginaWeergave p. 21
• De positie bepalen van het begin van een hoofdstuk (track) (overslaan) p. 22
• Snel vooruit/achteruit spelen (zoeken) p. 22
• Afspelen in de gewenste volgorde (geprogrammeerd afspelen) p. 23
• Herhaaldelijk afspelen (Repeat Play) p. 25
• De inhoud tussen de gekozen punten herhaaldelijk afspelen (A-B Repeat) p. 25
• De display op het TV-scherm wijzigen De gewenste track selecteren en afspelen: Afspelen door een tijd te kiezen (zoeken op tijd): Opmerkingen:l De Direct Play-functie is op sommige schijven uitgeschakeld.l Sommige schijven kunnen niet vanaf het gekozen punt worden afgespeeld.l Time Search (tijdzoekfunctie) is op sommige schijven uitgeschakeld. 2 Selecteer het soort Digest met de cursortoets of en druk daarna op ENTER.lTrack Digest (de schijf wordt in tracks ingedeeld).lDisc Interval (de schijf wordt ingedeeld in tussenpozen van 10 minuten).lMaximaal 6 tracks worden op het scherm getoond.3 Druk op de cijfertoetsen van de afstandsbediening om de gewenste track te selecteren. De weergave wordt gestart vanaf de geselecteerde track nadat u op de -toets heeft gedrukt. n Track Digest selecteren 1 Druk tijdens de weergave op de toets SUBTITLE/DIGEST/DISPLAY. 2 Selecteer “Track Interval” via de cursortoets of en druk daarna op ENTER. l De huidige track wordt ingedeeld in tussenpozen van 10 minuten. De track die wordt afgespeeld wordt ingedeeld in 6 onderdelen en de weergave wordt onderbroken.3 Druk op de cijfertoetsen van de afstandsbediening om de scene te selecteren die u wilt bekijken.De weergave start vanaf de geselecteerde scene nadat op de -toets is gedrukt. p. 26

TV-schermSelect Digest Type n Weergave starten vanaf het gewenste punt (Direct Play) Druk tijdens de stop- of afspeelmodus op decijfertoetsen om het tracknummer te selecteren.Om track 14 te kiezen: Druk op “+10” en “4”.1 Druk eenmaal tijdens de stop- of weergavemodus op de DIRECT-toets en “DISC GO TO” verschijnt op het TV-scherm.2 Kies de tijd met de cijfertoetsen.lVoer de minuten en seconden in.lVoer “8340” in om 1 uur, 23 minuten en 40 seconden te kiezen.lBegin opnieuw bij stap 1 als u het verkeerde nummer invoert. MEMORY/FOLDER

• Weergave van DivX, MP3/WMA (DISC-functie) en JPEG (DISC/USB- videofunctie) MP3: MP3 is een compressieformaat. De afkorting staat voor MPEG Audio Layer 3. MP3 is een soort audiocodering voortkomend uit een aanzienlijke compressie van de oorspronkelijke audiobron met zeer weinig verlies van de geluidskwaliteit.l Dit systeem is alleen maar compatibel met MPEG 1 Layer 3 en met VBR bestanden.l Tijdens weergave van een VBR bestand verschilt de tijdteller op het display mogelijk van de werkelijke weergavetijd.l MP3 werkt bij bitsnelheden van 32 kbps tot 320 kbps. WMA: WMA-bestanden zijn Advanced System Format-bestanden welke audiobestanden bevatten die zijn gecomprimeerd met de Windows Media Audio-codec. WMA is ontwikkeld door Microsoft als audioformaat voor Windows Media Player. l WMA werkt bij bitsnelheden van 64 kbps tot 160 kbps. De volgende weergavefuncties zijn dezelfde als die van de DVD-bediening.PaginaWeergave p. 21
• De positie bepalen van het begin van een hoofdstuk (track) (overslaan) p. 22
• Snel vooruit/achteruit spelen (zoeken) p. 22
• Op beelden inzoomen (zoom) p. 24
• Herhaaldelijk afspelen (Repeat Play) p. 25
• De display op het TV-scherm wijzigen Afspelen door een tijd te kiezen (zoeken op tijd): De gewenste track selecteren en afspelen: Een CD-R/RW die in de indeling MP3/WMA en JPEG is opgenomen kan worden afgespeeld.1 Laad een schijf met MP3-/WMA-, JPEG- en DivX-bestanden waarna het menuscherm verschijnt. 2 Druk op toets of om een track te selecteren en druk daarna op ENTER of .l Weergave wordt gestart als u een track selecteert.l Als het formaat JPEG is, dan wordt het volgende bestand automatisch na enige tijd getoond. Weergave wordt gestart als u een track selecteert. l De toetsen of kunnen worden gebruikt om de JPEG-foto rond te draaien (zie blz. 31).l Via de cijfertoetsen kunt u bestanden of mappen rechtstreeks openen. Voer het nummer aan de rechterzijde van de display in.Let op:Als u MP3-gegevens converteert naar "audio CD"-gegevens om op een CD-R/RW op te nemen, dan moet deze als audio-CD worden afgespeeld. De MP3-bewerking kan niet worden uitgevoerd.Opmerkingen:l Maximaal 20 tekens kunnen voor een mapnaam en een tracknaam worden weergegeven. Onderlijning, sterretjes en spaties worden mogelijk niet weergegeven.l Deze functie is alleen zichtbaar als het apparaat op de TV is aangesloten.Repeat Play op het DivX-menuscherm:Druk tijdens het afspelen van een schijf op de RANDOM/REPEAT-toets. Elke keer dat de toets wordt ingedrukt, wordt de Repeat Play-modus als volgt gewijzigd. n Weergave starten vanaf het gewenste punt (Direct Play) p. 26

Druk tijdens de weergave tweemaal op de DIRECT-toets.2 Kies de tijd met de cijfertoetsen.lVoer de minuten en seconden in.lVoer “12340” in om 1 uur, 23 minuten en 40 seconden te kiezen.lBegin opnieuw bij stap 1 als u het verkeerde nummer invoert.lRaadpleeg blz. 28 voor informatie over hoe de totale weergavetijd van de track kan worden gecontroleerd.1 Druk tijdens de stop- of weergavemodus op de cijfertoetsen of de DIRECT-toets en voer daarna het gewenste tracknummer(s) in.Als de gewenste track 25 is, druk dan op "0", "2" en "5".2 De weergave start automatisch vanaf de geselecteerde track.Opmerkingen:l De Direct Play-functie is op sommige schijven uitgeschakeld.l Sommige schijven kunnen niet worden afgespeeld vanaf het gekozen punt. GO TO _: __:__ TV-scherm ---/150 TV-schermTotaal aantal tracks n Weergave op het MP3-menuscherm n Herhaaldelijk afspelen (Repeat Play)

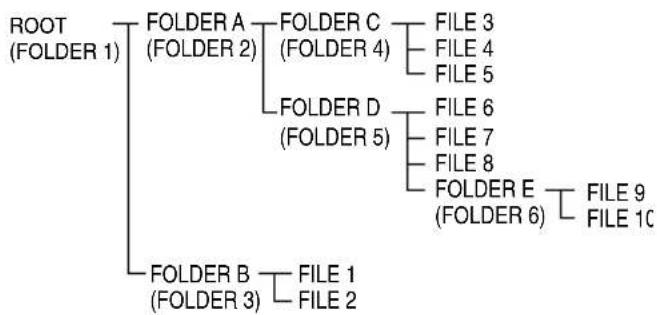

Geeft mappen aan.Geeft MP3-gegevens aan.Geeft JPEG-gegevens aan.Geeft DivX-gegevens aan.Geeft WMA aan. De huidige track niet herhalen.De huidige track herhalen.Alle tracks herhalen.TV-schermRepeat Play is geannuleerd.De tracks afspelen met Random Repeat.8

X-HM30V_Nl.fm 2011juli 5 Nl-31 Weergave van DivX, MP3/WMA (DISC-functie) en JPEG (DISC/USB- videofunctie) (vervolg) Repeat Play op het JPEG-menuscherm: Omstandigheid A U kunt alle beelden op de schijf afspelen. De weergave stopt nadat alle beelden op de schijf zijn weergegeven. Druk in de stopmodus op de toets RANDOM/REPEAT

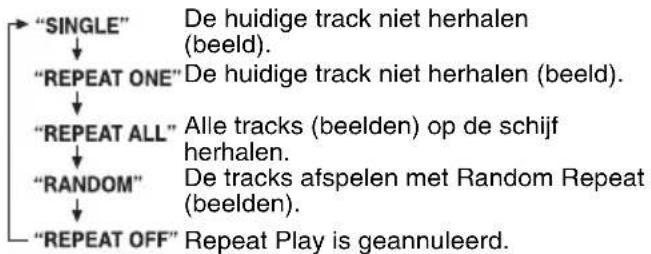

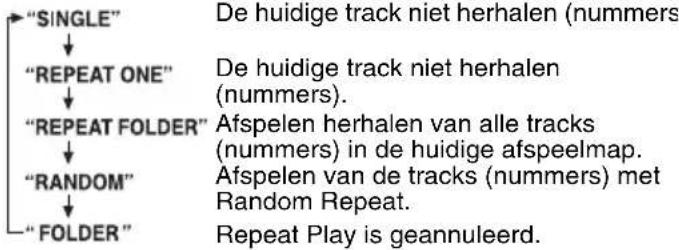

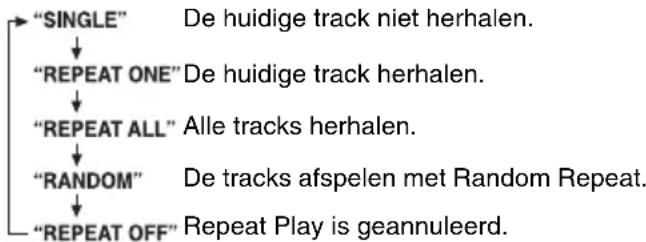

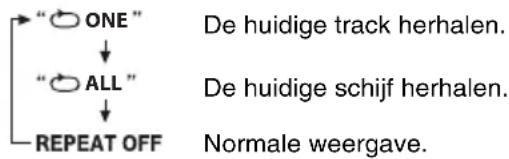

Repeat Play uit te voeren. Elke keer dat de toets wordt ingedrukt, wordt de afspeelmodus in de volgende volgorde gewijzigd: Omstandigheid B U kunt beelden afspelen nadat elke map in de schijf is geselecteerd. Druk in het hoofdmenuscherm op de MEMORY/FOLDER-toets. Alle mappen worden op het TV-scherm getoond (map aan). De weergave wordt stopgezet nadat alle beelden in de huidige afspeelmap zijn afgespeeld. Druk in de stopmodus op de toets RANDOM/REPEAT om Repeat Play uit te voeren. Elke keer dat de toets wordt ingedrukt, wordt de afspeelmodus in de volgende volgorde gewijzigd: Opmerkingen: l Druk in het hoofdmenu op de MEMORY/FOLDER- toets om de bestandenlijst terug te zien. l Druk tijdens de weergave op de MENU/PBC-toets om terug te keren naar het hoofdmenu. Repeat Play op het MP3-/WMA-menuscherm: Omstandigheid A U kunt alle nummers op de schijf afspelen. De weergave wordt stopgezet nadat alle nummers op de schijf zijn afgespeeld. Druk in de stopmodus op de toets RANDOM/REPEAT

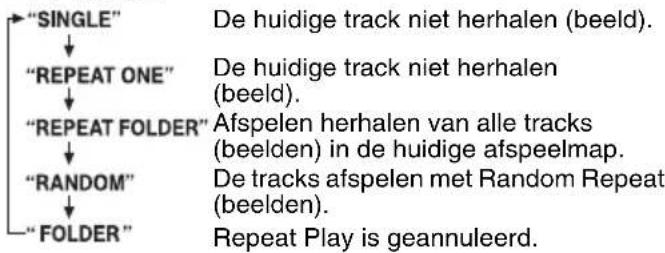

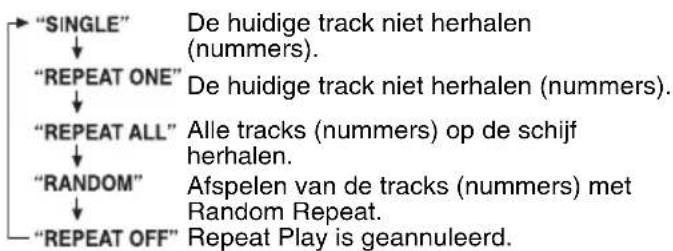

Repeat Play uit te voeren. Elke keer dat de toets wordt ingedrukt, wordt de afspeelmodus in de volgende volgorde gewijzigd: Omstandigheid B U kunt nummers afspelen nadat elke map op de schijf is geselecteerd. Druk in het hoofdmenuscherm op de MEMORY/FOLDER-toets. Alle mappen worden op het TV-scherm getoond (map aan). De weergave wordt stopgezet nadat alle nummers in de huidige afspeelmap zijn afgespeeld. Druk in de stopmodus op de toets RANDOM/REPEAT

Repeat Play uit te voeren. Elke keer dat de toets wordt ingedrukt, wordt de afspeelmodus in de volgende volgorde gewijzigd: Opmerking: Druk in het hoofdmenu op de MEMORY/FOLDER-toets om de bestandenlijst terug te zien. Let op: Druk op de -toets nadat Repeat of Random Play is uitgevoerd. Anders worden de nummers continu afgespeeld. De beelden kunnen worden gedraaid. De huidige track niet herhalen (beeld). De huidige track niet herhalen (beeld). Alle tracks (beelden) op de schijf herhalen. Repeat Play is geannuleerd. TV-scherm De tracks afspelen met Random Repeat (beelden). De huidige track niet herhalen (beeld). De huidige track niet herhalen (beeld). Afspelen herhalen van alle tracks (beelden) in de huidige afspeelmap. De tracks afspelen met Random Repeat (beelden). Repeat Play is geannuleerd. TV-scherm De huidige track niet herhalen (nummers). De huidige track niet herhalen (nummers). Alle tracks (nummers) op de schijf herhalen. Repeat Play is geannuleerd. TV-scherm Afspelen van de tracks (nummers) met Random Repeat. n Een foto ronddraaien Druk tijdens de weergave op de toetsen of . Het beeld draait rond zoals hieronder getoond. -toets: 90 graden draaiing naar rechts. -toets: 90 graden draaiing naar links. De huidige track niet herhalen (nummers De huidige track niet herhalen (nummers). Afspelen herhalen van alle tracks (nummers) in de huidige afspeelmap. Afspelen van de tracks (nummers) met Random Repeat. Repeat Play is geannuleerd. TV-schermX-HM30V_Nl.fm Nl-32 2011juli 5

Weergave van DivX, MP3/WMA (DISC- functie) en JPEG (DISC/USB- videofunctie) (vervolg) U kunt beelden van JPEG-bestanden bekijken en tegelijkertijd luisteren naar de muziek van MP3. 1 De gewenste nummers weergeven. 2 Selecteer de JPEG-map met de toets of . 3 Selecteer de beelden of foto’s die u wilt bekijken. 4 Druk op de ENTER-toets. 5 Druk op de MENU/PBC-toets om terug te keren naar het hoofdmenu. Opmerkingen: l U kunt geen MP3/WMA-mappen of –bestanden selecteren terwijl de beelden worden afgespeeld. l De maximale resolutie van JPEG is een bestandsformaat van 10 MB. De tracks/beelden op de schijf/schijven kunnen automatisch in willekeurige volgorde worden afgespeeld. Alle tracks/beelden in willekeurige volgorde afspelen: Druk tijdens de stopmodus op de RANDOM/REPEAT- toets om “RANDOM” te selecteren, en druk daarna op om af te spelen. Om Random Playback te annuleren drukt u herhaaldelijk op de RANDOM/REPEAT-toets totdat “REPEAT OFF” / “FOLDER” verschijnt. Opmerkingen: l De weergave stopt nadat alle tracks willekeurig zijn afgespeeld. l Bij willekeurige weergave worden de fragmenten automatisch kris-kras door elkaar weergegeven. (U kunt niet zelf een bepaalde volgorde voor weergave kiezen.) l De Repeatfunctie kan tijdens Random Play niet worden gebruikt. l In de map kan de geselecteerde afspeelmodus alleen worden gebruikt voor de bestanden in de geselecteerde map. l Dit toestel is alleen maar compatibel met het formaat: "MPEG-1 Audio laag-3". (de aftastfrequentie Fs is 32, 44,1, 48kHz) l "MPEG-2 Audio Layer-3", "MPEG-2.5 Audio Layer-3" en MP1-, MP2-indelingen worden niet ondersteund. l Bij MP3-bestanden kan de afspeelvolgorde soms verschillen afhankelijk van de gebruikte schrijfsoftware tijdens het downloaden van het bestand. l De compatibele bitsnelheid is 32 tot 320 kbps voor MP3 en 64 tot 160 kbps voor WMA. l Gebruik voor MP3/WMA-bestanden de ".MP3"-, ".WMA"-extensie. Bestanden kunnen niet worden weergegeven als er geen MP3/WMA-extensie is. l De afspeeltijd wordt eventueel niet correct in de display weergegeven, wanneer een bestand met variabele bitsnelheid wordt afgespeeld. l Copyright-beveiligde WMA-bestanden kunnen niet worden afgespeeld. MP3/WMA-weergave (USB- audiofunctie) Opmerkingen: l Dit USB-toestel voor massaopslag of deze MP3-speler zijn niet geschikt voor MTP- en AAC-bestandssystemen. l Mogelijk werkt bepaalde geheugenapparatuur niet met dit systeem. l De werking van externe geheugenapparatuur (USB- geheugenapparatuur, externe harddisks, etc.) wordt niet gegarandeerd. Opmerking: Weergave pauzeren: l Druk op de / -toets. n Tegelijkertijd afspelen van MP3 en JPEG n Random Play (alleen afstandsbediening) n Weergave van USB/MP3-speler bij uitgeschakelde mapmodus 1 Druk op de USB-toets van de afstandsbediening of herhaaldelijk op de INPUT-toets van de hoofdunit om de USB-audiofunctie te selecteren. Sluit het USB- geheugenapparaat, dat bestanden in MP3/WMA- formaat bevat, aan. Zodra het USB-geheugen aan het hoofdtoestel is aangesloten, wordt de toestelinformatie in de display weergegeven. 2 Selecteer het bestand, dat u wilt weergeven door op de of toets te drukken. 3 Druk op de / -toets. De weergave begint en de bestandsnaam wordt in de display weergegeven. l De titel-, de artiest- en de albumnaam worden in de display weergegeven, indien ze op het USB- geheugenapparaat zijn opgenomen. l U kunt de inhoud van de display veranderen door op de SUBTITLE/DIGEST/DISPLAY toets te drukken. MEMORY/FOLDER DVD/CDINPUT USB

X-HM30V_Nl.fm 2011juli 5 Nl-33 MP3/WMA-weergave (USB-audiofunctie) (vervolg) Opmerking: Wanneer "Not Support" in de display verschijnt, betekent dit, dat een "auteursrechtelijk beschermd WMA-bestand" of een "niet compatibel weergavebestand" geselecteerd is. Opmerkingen: l PIONEER kan niet aansprakelijk worden gesteld voor gegevensverlies, terwijl het USB-geheugentoestel aan het audiosysteem is aangesloten. l In MP3 en/of WMA-formaat gecomprimeerde bestanden kunnen worden afgespeeld, wanneer het apparaat met de USB-aansluiting is verbonden. l Dit USB-geheugenformaat is compatibel met FAT 16 of FAT 32. l PIONEER kan niet garanderen, dat alle USB- geheugenapparaten met dit audiosysteem werken. l USB kabels worden niet aangeraden voor gebruik in dit audio systeem als verbinding naar een USB geheugenapparaat. Gebruik van de USB kabel zal de prestatie van dit audio apparaat beinvloeden. l Dit USB-geheugen functioneert niet via een USB- verdeeldoos. l De USB-aansluiting van dit toestel is niet bedoeld om een computer aan te sluiten, maar voor muziek- streaming met een USB-geheugenapparaat. l Externe HDD-opslag kan niet worden teruggespeeld via de USB terminal. l Indien het aantal gegevens in het USB-geheugen zeer groot is, kan het enige tijd duren om deze gegevens te lezen. Weergave van een MP3/WMA (Windows Media Audio) bestand Op het Internet existeren veel muziek-websites, waar u MP3/WMA (Windows Media Audio) kunt downloaden. Volg de instructies van de website, hoe u de muziekbestanden kunt downloaden. U kunt deze gedownloade muziekbestanden dan afspelen door ze op een CD-R/RW disc te branden. l Uw downgeloade liedjes/bestanden zijn alleen maar voor persoonlijk gebruik bestemd. Elk ander gebruik van de liedjes, zonder toestemming van de eigenaar, is illegaal. Indien de MP3/WMA-bestanden in verschillende mappen zijn opgenomen, dan wordt voor elke map automatisch een nummer vastgelegd. Deze mappen kunnen geselecteerd worden met de MEMORY/FOLDER toets op de afstandsbediening. Indien zich in de geselecteerde map geen compatibele bestandsformaten bevinden, wordt de map overgeslagen en de volgende map geselecteerd. Voorbeeld: Hoe wordt het mapnummer vastgelegd, wanneer bestanden in MP3/WMA-formaat worden opgenomen, zoals in de afbeelding hier beneden. l De informatie over de volgorde van de mappen en bestanden die op de disc is opgenomen, is afhankelijk van de schrijfsoftware. Het is mogelijk, dat dit toestel de bestanden niet weergeeft in de door ons verwachte afspeelvolgorde. l Voor CD MP3/WMA, 255 nummers van mappen en bestanden, inclusief de mappen die niet afspeelbare betanden hebben kunnen worden afgelezen. n Weergave van USB/MP3-speler bij ingeschakelde mapmodus 1 Druk op de USB-toets van de afstandsbediening of herhaaldelijk op de INPUT-toets van de hoofdunit om de USB-audiofunctie te selecteren. Sluit het USB- geheugenapparaat, dat bestanden in MP3/WMA- formaat bevat, aan. Zodra het USB-geheugen aan het hoofdtoestel is aangesloten, wordt de toestelinformatie in de display weergegeven. 2 Druk op de toets MEMORY/FOLDER, en druk op de cursor of -toets om de gewenste weergavemap te selecteren. Om de weergave in de mapfunctie te starten, moet u naar stap 4 gaan. Druk op de cursor of toets om een andere map te selecteren als u de weergavemap wilt wijzigen. 3 Selecteer het bestand, dat u wilt weergeven door op de of toets te drukken. 4 Druk op de / -toets. De weergave begint en de bestandsnaam wordt in de display weergegeven. l De titel-, de artiest- en de albumnaam worden in de display weergegeven, indien ze op het USB- geheugenapparaat zijn opgenomen. l U kunt de inhoud van de display veranderen door op de SUBTITLE/DIGEST/DISPLAY toets te drukken. n Het USB geheugenapparaat uittrekken 1 Druk op de toets om de weergave te stoppen. 2 Trek het USB-geheugenapparaat uit de USB-aansluiting. MP3-indicator WMA-indicator TOTAL-indicator Het totale aantal bestanden Het totale aantal mappen Eerste fragmentnummer in de map Map indicator Mapnummer Weergave van de bestandsnaam Folder-display Weergave van de titel Weergave van het album Teller-display Weergave van de artiest n Volgorde van de mapweergave 1 De ROOT map wordt als map 1 vastgelegd. 2 Voor directories binnen de hoofddirectory (directory A en directory B), wordt de eerder op de disc opgenomen directory als directory 2 en directory 3 vastgelegd. 3 Voor de mappen in de map A (map C en map D), wordt de map, die als eerste op de disc is opgenomen, als map 4 och map 5 vastgelegd. 4 Map E in map D wordt als map 6 vastgelegd.X-HM30V_Nl.fm Nl-34 2011juli 5

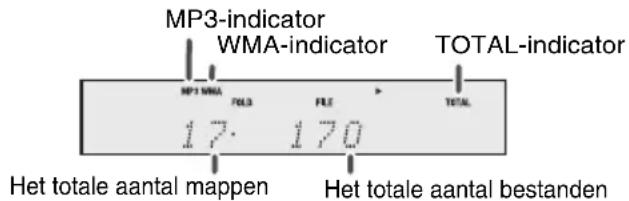

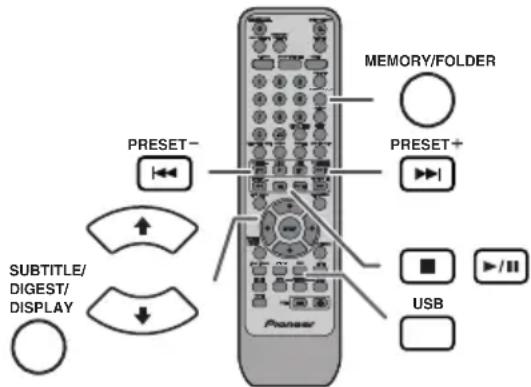

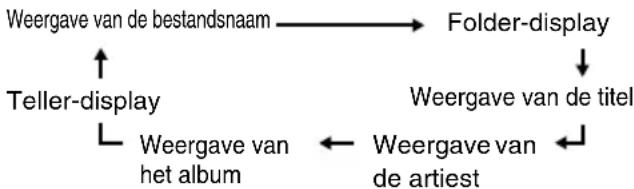

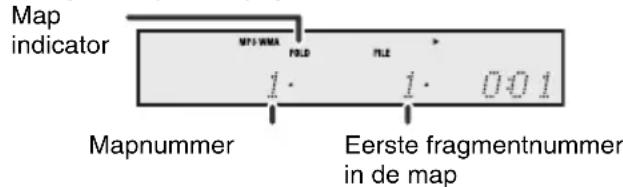

MP3/WMA-weergave (USB-audiofunctie) (vervolg) De mapmodus kan in-/uitgeschakeld worden met de MEMORY/FOLDER toets op de afstandsbediening. De bestanden, die weergegeven worden bij ingeschakelde mapmodus verschillen van de bestanden, die weergegeven worden bij uitgeschakelde mapmodus. Met de cijfertoetsen kunnen de gewenste tracks op de huidige schijf worden afgespeeld. Gebruik de cijfertoetsen op de afstandsbediening om de gewenste track te selecteren terwijl de geselecteerde schijf wordt afgespeeld. l Met de cijfertoetsen kunt u tot maximaal nummer 9 selecteren. l Gebruik de "+10" toets om nummer 10 of hoger te kiezen. Opmerkingen: l Een hoger fragmentnummer dan het aantal fragmenten op de disc kan niet worden gekozen. l Tijdens Random Play is het gebruik van de cijfertoetsen niet mogelijk. Stoppen van de weergave: Druk op de -toets. In de herhalingsfunctie kan één fragment, alle fragmenten of een geprogrammeerde reeks herhaald worden afgespeeld. Herhalen van één fragment: Druk herhaaldelijk op de RANDOM/REPEAT-toets totdat “Repeat One” verschijnt. Druk op de / -toets. Herhaling van alle fragmenten: Druk herhaaldelijk op de RANDOM/REPEAT-toets totdat “Repeat All” verschijnt. Druk op de / -toets. Herhalen van gewenste fragmenten: Voer stap 1 - 5 van "Geprogrammeerde weergave" gedeelte op blz. 35 uit en druk vervolgens enkele malen op de RANDOM/REPEAT-toets totdat "Repeat All" verschijnt. Annuleren van de herhaalde weergave: Druk herhaaldelijk op de RANDOM/REPEAT-toets tot "Normal" verschijnt en " " verdwijnt. n Diverse functies Functie Hoofd- toestel Afstands bediening Bediening Weergave Druk tijdens de stopfunctie. Stoppen Druk tijdens weergave. Pauzeren Druk tijdens weergave. Druk op de / toets om de weergave vanaf het gepauzeerde punt voort te zetten. Hoger/ lager fragment Druk tijdens weergave of de stopfunctie. Als u tijdens de stopmodus op de toets drukt, start u het afspelen vanaf het fragment van uw keuze door op de toets / te drukken. Snel voorwaarts/ achterwaarts Houd tijdens weergave ingedrukt.Laat de toets los om de weergave te hervatten. ROOT (FOLDER 1) FOLDER A(FOLDER 2)FOLDER B(FOLDER 3)FILE 9FILE 10FILE 3FILE 4FILE 5FILE 6FILE 7FILE 8FOLDER E(FOLDER 6)FOLDER C(FOLDER 4)FOLDER D(FOLDER 5)FILE 1FILE 2 PRESET PRESET TUNING TUNING MEMORY/FOLDER

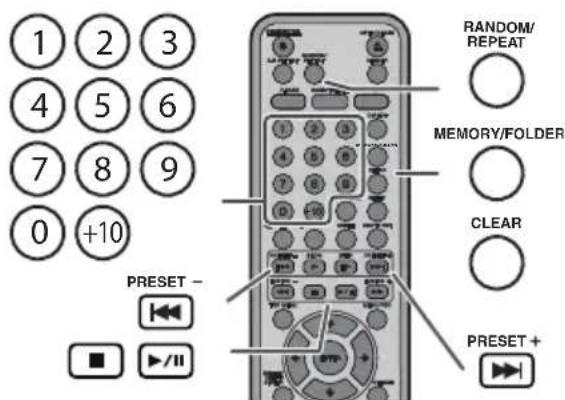

CLEAR PRESET PRESET n Direct opzoeken van een fragment A. Bijvoorbeeld 13 kiezen 1 Druk éénmaal op de "+10" toets. 2 Druk op de "1" toets. 3 Druk op de "3" toets. B. Bijvoorbeeld 130 kiezen 1 Druk tweemaal op de "+10" -toets. 2 Druk op de "1" toets. 3 Druk op de "3" toets. 4 Druk op de "0" toets. n Herhaalde weergave Ingesteld fragmentnummer8

X-HM30V_Nl.fm 2011juli 5 Nl-35 MP3/WMA-weergave (USB-audiofunctie) (vervolg) De tracks op de disc kunnen automatisch in willekeurige volgorde worden afgespeeld. Willekeurig weergave van alle nummers: Druk herhaaldelijk op de RANDOM/REPEAT-toets totdat “Random” verschijnt. Druk op de / -toets. Annuleren van de willekeurige weergavevolgorde: Druk op de RANDOM/REPEAT-toets totdat de indicator “RDM” verdwijnt. Opmerkingen: l Indien u, tijdens de weergave in willekeurige volgorde, op de -toets drukt, kunt u naar het fragment gaan, dat door de weergave in willekeurige volgorde als het volgende gekozen is. U kunt met de toets echter niet teruggaan naar het vorige fragment. In plaats daarvan zal het begin van het huidige fragment worden opgezocht. l Bij willekeurige weergave worden de fragmenten automatisch kris-kras door elkaar weergegeven. (U kunt niet zelf een bepaalde volgorde voor weergave kiezen.) Let op: Druk na herhaalde weergave beslist op de toets . De disc zal anders doorlopend worden afgespeeld. Annuleren van de geprogrammeerde weergavefunctie: Druk op de toets wanneer geprogrammeerd afspelen is stopgezet. In de display verschijnt: "Memory Clear" en de complete geprogrammeerde inhoud wordt gewist. Toevoegen van fragmenten aan het programma: Indien er reeds een programma is vastgelegd, zal de "MEM" indicator worden getoond. Druk herhaaldelijk op de MEMORY/FOLDER toets om naar het geheugen van het laatste programma. Volg daarna stappen 2 - 3 om tracks toe te voegen. De nieuw geprogrammeerde fragmenten worden na het laatst geprogrammeerde fragment van het vorige programma vastgelegd. Opmerkingen: l Willekeurige weergave is niet mogelijk tijdens geprogrammeerde bediening. l Indien het USB-geheugen niet aangesloten is verschijnt "USB No Media" in de display. l Dit toestel is alleen maar compatibel met het formaat: "MPEG-1 Audio laag-3". (de aftastfrequentie Fs is 32 kHz, 44,1 kHz, 48 kHz) l De afspeelvolgorde voor MP3-bestanden kan verschillen navenant de schrijfsoftware, die werd gebruikt bij het downloaden van het bestand. l De compatibele bitsnelheid is 32 kbps tot 320 kbps voor MP3 en 64 kbps tot 160 kbps voor WMA. l Gebruik voor MP3/WMA-bestanden de ".MP3"-, ".WMA"-extensie. Bestanden kunnen niet worden weergegeven als er geen MP3/WMA-extensie is. l Afspeellijsten zijn niet compatibel met dit toestel.l Dit toestel kan in de display map- of bestandsnamen met maximaal 32 letters weergeven. l Maximale totale aantal MP3/WMA bestanden is 1024. Maximale totale aantal mappen is 255 inclusief rootindex. l Totaal aantal gelezen mappen is 999 inclusief de map met niet afspeelbare bestanden. De display toont echter alleen de map met MP3-bestanden. l De afspeeltijd wordt eventueel niet correct in de display weergegeven, wanneer een bestand met variabele bitsnelheid wordt afgespeeld. l De ID3TAG informatie die ondersteunt wordt zijn alleen TITLE, ARTIST en ALBUM. De titelnaam, artiestnaam en albumnaam kunnen worden weergegeven door op de SUBTITLE/DIGEST/ DISPLAY knop te drukken als een bestand wordt teruggespeeld of in de pauzemodus. l Ook WMA-metatags zijn compatibel met de titel-, de artiest- en de albumnaam, die in WMA-bestanden zijn opgenomen. Copyright-beveiligde WMA-bestanden kunnen niet worden afgespeeld. n Willekeurige weergave n Geprogrammeerde weergave (MP3/WMA)

Houd de MEMORY/FOLDER-toets in de STOP-modus ingedrukt voor de modus programmering opslaan. 2 Druk op de cursor of toets van de afstandsbediening om de gewenste map te selecteren. Druk op de of toets op de afstandsbediening om de gewenste fragmenten te kiezen. 3 Druk op de MEMORY/FOLDER toets, om de map en het fragmentnummer te saven. 4 Herhaal de stappen 2 – 3 voor verdere mappen/ fragmenten. U kunt maximaal 32 fragmenten programmeren. 5 Start het afspelen met een druk op de / toets.X-HM30V_Nl.fm Nl-36 2011juli 5

Luisteren naar de radio Opmerkingen: l Bij radiostoring, is het mogelijk dat het automatisch afstemmen automatisch op dat punt blijft staan. l Het automatisch afstemmen zal signalen van zwakke zenders overslaan. l Druk nog eens op de TUNING – of + toets om het automatisch afstemmen te stoppen. l Wanneer u heeft afgestemd op een RDS (Radio Data Systeem), zal eerst de frequentie getoond worden en daarna zal de RDS indicator oplichten. Tenslotte zal de naam van het station getoond worden. l U kunt volautomatisch laten afstemmen op RDS zenders via "ASPM", zie bladzijde 37. Ontvangen van FM stereo uitzendingen: l Selecteer de stereostand door op de TUNER toets te drukken en de "ST" indicator wordt weergegeven. “" " en " " wordt getoond indien het FM programma stereo wordt uitgezonden. l Als de FM ontvangst zwak is, drukt u op de TUNER toets en de "ST" indicator gaat uit. De ontvangst wordt nu mono en het geluid zal duidelijker worden. U kunt 40 AM en FM zenders in het geheugen opslaan en deze met een druk op een toets weer oproepen. (Voorkeurzenders) Opmerking: De backup functie kan de opgeslagen zenders een paar uur in het geheugen houden in geval van een stroomstoring of wanneer de stekker uit het stopcontact raakt. 1 Druk de PRESET – of + toets korter dan 0,5 seconden in om op de gewenste zender af te stemmen. De in het geheugen opgeslagen zenders kunnen automatisch worden afgetast. (Aftasten voorkeuzegeheugen) n Afstemmen 1 Druk op de STANDBY/ON-toets om het apparaat in te schakelen. 2 Druk herhaaldelijk op de TUNER toets en kies de frequentieband van uw keuze (FM of AM). 3 Druk op de TUNING – of + toets op de afstandsbediening om de gewenste zender af te stemmen. l Afstemmen met de hand: Druk op de TUNING – of + toets om de gewenste zender af te stemmen. l Automatisch afstemmen: Wanneer de TUNING – of + toets meer dan 0,5 seconden ingedrukt wordt gehouden, zal het automatisch afstemmen beginnen en stoppen bij de eerste zender die ontvangen kan worden. MEMORY/FOLDER

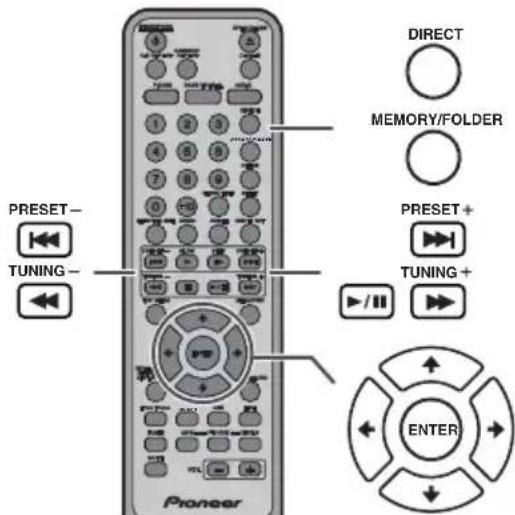

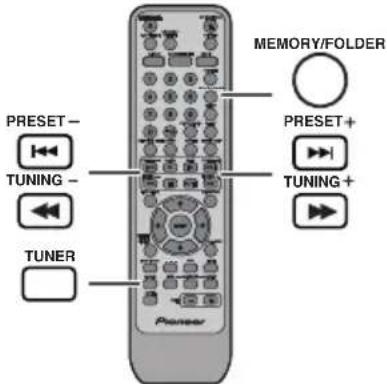

DVD/CDTUNINGTUNINGPRESETPRESETINPUTTUNERSTANDBY/ONMEMORY/FOLDER

n Zenders opslaan in het geheugen 1 Voer de stappen 1 – 3 uit in "Afstemmen". 2 Druk op de MEMORY/FOLDER-toets. 3 Druk binnen 30 seconden op de PRESET - of + toets om het voorkeurzendernummer te selecteren. Programmeer de zenders op volgorde in het geheugen beginnende met voorkeurzendernummer 1. 4 Druk binnen 30 seconden op de MEMORY/FOLDER toets om deze zender in het geheugen op te slaan. Indien de indicator "MEMORY" en de nummerindicatoren verdwijnen, voordat de zender is opgeslagen, moet u de procedure vanaf stap 2 herhalen. 5 Herhaal de stappen 1 - 4 om andere zenders in te stellen of om een voorkeurzender te wijzigen. Wanneer een nieuwe zender in het geheugen opgeslagen wordt, zal de eerder opgeslagen zender worden gewist. n Instellen van een voorkeurzender n Aftasten van de voorkeuzezenders 1 Druk op de toets PRESET – of + toets gedurende minstens 0,5 seconden. Het voorkeuzezendernummer gaat knipperen en er zal op volgorde 5 seconden lang op elk van de geprogrammeerde zenders worden afgestemd. 2 Druk nog een keer op de PRESET – of + toets wanneer u de gewenste zender gevonden heeft. n Wissen van het gehele ingestelde geheugen 1 Druk herhaaldelijk op de TUNER-toets van de afstandsbediening of druk op de INPUT-toets van de hoofdunit om de Tunerfunctie te selecteren. 2 Druk in de Tunerfunctie op de CLEAR-toets totdat “Tuner Clear” verschijnt.8

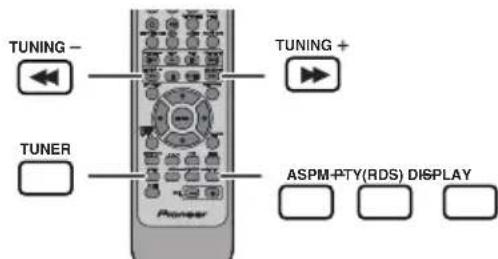

X-HM30V_Nl.fm 2011juli 5 Nl-37 Gebruiken van het Radio Data Systeem (RDS) RDS is een door een groeiend aantal FM zenders aangeboden service. Deze FM zenders sturen met hun reguliere programma's extra signalen mee. Deze signalen bevatten gegevens zoals de naam van de zender en informatie over het soort programma, zoals sport, muziek enz. Wanneer u heeft afgestemd op een RDS zender, zullen "RDS" en denaam van de zender worden getoond. "TP" (Verkeersinformatieprogramma) verschijnt op het display wanneer de zender verkeersinformatie heeft, en "TA" (Verkeersinformatie) verschijnt zodra verkeersinformatie wordt uitgezonden. De aanduiding "PTYI" (Dynamische PTY indicator) zal verschijnen terwijl er een Dynamische PTY zender wordt ontvangen. De RDS kunt u alleen maar regelen met de toetsen op de afstandsbediening. Met elke druk op de RDS DISPLAY toets zal het display als volgt veranderen: Tijdens de ASPM functie zoekt de tuner automatisch nieuwe RDS-zenders zoeken. Er kunnen maximaal 40 zenders worden vastgelegd. Als u al een paar zenders in het geheugen heeft gezet, zal het aantal nieuwe zenders dat u kunt opslaan minder zijn. Voortijdig stoppen van de ASPM functie: Druk tijdens het zoeken naar zenders op de RDS ASPM toets. De reeds in het geheugen opgeslagen zenders worden hier bewaard. Opmerkingen: l Een zender met dezelfde frequentie als een reeds in het geheugen opgeslagen zender zal niet worden opgeslagen. l Als er reeds 40 zenders in het geheugen zijn opgeslagen, zal het scannen worden afgebroken. Wanneer u het ASPM-proces wilt herhalen, moet u het geprogrammeerde geheugen wissen. l "END" wordt ongeveer 4 seconden getoond indien er geen zender in het geheugen is vastgelegd. l Als de RDS signalen zeer zwak zijn, is het mogelijk dat de naam van de zender in kwestie niet in het geheugen kan worden opgeslagen. l U kunt dezelfde zendernaam opslaan in verschillende kanalen. l Het is mogelijk dat de zendernamen tijdelijk afwijken in bepaalde gebieden of gedurende bepaalde perioden. n Via RDS verzorgde informatie Wanneer u afstemt op een zender die geen RDS gegevens uitzendt, of op een zeer zwakke RDS zender, zal het display in deze volgorde veranderen:

Zendernaam (PS) Programmatype (PTY) Frequentie Radio Tekst (RT) NO PS NO PTYFM 98.80 MHzNO RT n Gebruiken van het Auto Station Program Memory (ASPM) 1 Druk herhaaldelijk op de TUNER-toets van de afstandsbediening of op de INPUT-toets van het hoofdtoestel om de TUNER functie te kiezen. 2 Houd de RDS ASPM-toets op de afstandsbediening ingedrukt. 1 Nadat "ASPM" ongeveer 4 seconden heeft geknipperd, zal het scannen beginnen (87,50 - 108,00 MHz). 2 Wanneer er een RDS zender wordt gevonden, zal de aanduiding "RDS" korte tijd getoond worden en zal de zender in het geheugen worden opgeslagen. 3 Na het scannen zal het aantal zenders dat in het geheugen is opgeslagen 4 seconden worden getoond, waarna 4 seconden lang de aanduiding "END" getoond zal worden.X-HM30V_Nl.fm Nl-38 2011juli 5

Gebruiken van het Radio Data Systeem (RDS) (vervolg) Mocht zich een van de volgende gevallen voordoen, dan betekent dit niet dat het toestel defect is: l "PS", "NO PS" en een zendernaam worden afwisselend getoond en het toestel functioneert niet juist. l Indien een bepaalde zender niet de juiste signalen uitzendt of aan het testen is, zal de RDS ontvangstfunctie mogelijk niet juist functioneren. l Het is mogelijk dat gegevens zoals de zendernaam niet getoond worden wanneer u afstemt op een RDS zender waarvan het signaal te zwak is. l "NO PS", “NO PTY" of "NO RT" zal ongeveer 5 seconden langknipperen, waarna de frequentie getoond zal worden. Opmerkingen over radiotekst: l Eerste 14 tekens van radio tekst zullen 4 seconden lang op het display getoond worden, waarna de tekstinformatie over het display zal gaan rollen. l Als u afstemt op een RDS zender die geen radiotekst gegevensuitzendt, zal de aanduiding "NO RT" getoond worden wanneer uoverschakelt naar de radiotekst. l Terwijl radio tekst gegevens ontvangen worden, of wanneer de inhoud van de tekst gewijzigd wordt, zal "RT" op het display verschijnen. Opgeven van programmatypes en zenders selecteren (PTY zoeken): U kunt een in het geheugen opgeslagen zender opzoeken door het programmatype op te geven (nieuws, sport, verkeersprogramma enz, zie bladzijde 39). Opmerkingen: l Begin, zodra de display stopt met knipperen, weer bij stap 2. Wanneer het apparaat het gewenste programmatype gevonden heeft, knippert de corresponderende zender gedurende ongeveer 8 seconden en daarna blijft de zendernaam verlicht. l Als u naar hetzelfde programmatype wilt luisteren maar via een andere zender, dient u op de RDS PTY toets te drukken terwijl het kanaalnummer of de zendernaam knippert. Het toestel zal dan de volgende zender opzoeken. l Als er geen zender gevonden kan worden, zal de aanduiding "Not Found" 4 seconden lang getoond worden. Als u het verkeersprogramma selecteert: Als u bij stap 3 het verkeersprogramma (TP) selecteert, zal de aanduiding "TP" verschijnen. (Dit betekent niet dat u nu direct naar verkeersinformatie kunt luisteren.) De aanduiding "TA" zal verschijnen wanneer er verkeersinformatie wordt uitgezonden. n Opmerkingen aangaande het gebruik van RDS n Oproepen van zenders uit het geheugen 1 Druk herhaaldelijk op de TUNER-toets van de afstandsbediening of op de INPUT-toets van het hoofdtoestel om de TUNER functie te kiezen. 2 Druk op de RDS PTY toets op de afstandsbediening. "SELECT" en "PTY TI" worden afwisselend 6 seconden op het display getoond. 3 Druk binnen 6 seconden op de of toets om het programmatype te selecteren. Door iedere druk op de toets zal het programmatype veranderen. 4 Druk op de RDS PTY toets terwijl het gewenste programmatype knipperend wordt getoond (binnen 6 seconden). Nadat het geselecteerde programmatype 2 seconden gebrand heeft, zal de aanduiding "SEARCH" verschijnen en zal het zoeken beginnen.8

X-HM30V_Nl.fm 2011juli 5 Nl-39 Gebruiken van het Radio Data Systeem (RDS) (vervolg) Beschrijving van de verschillende PTY (Programmatype) codes, TP (Verkeersinformatieprogramma) en TA (Verkeersinformatie). U kunt de volgende PTY, TP en TA signalen opzoeken en ontvangen. NEWS Korte verslagen van feiten, gebeurtenissen en openbare meningen, reportages en actualiteiten. AFFAIRS Actualiteitenprogramma dat dieper ingaat op het nieuws, in het algemeen met een andere presentatiestijl en een ander concept, inclusief debatten en analyses. INFO Programma met als doel advies te geven, in de breedste zin des woords. SPORT Programma over enig aspect van sport. EDUCATE Programma dat in de eerste plaats bedoeld is om iets van te leren, met de nadruk op de formele kan-ten van het onderwijs. DRAMA Alle hoorspelen en radio-series. CULTURE Programma's over enig aspect van de nationale of regionale cultuur, inclusief taal, theater enz. SCIENCE Programma's over de natuurwetenschappen en technologie. VARIED Voornamelijk gebruikt voor licht amusement praatprogramma's die niet onder een andere categorie vallen. Bijvoorbeeld quizzen, panel-spelletjes, interviews met beroemdheden ed. POP M Commerciële muziek, gewoonlijk beschouwd als populair in het huidige tijdsgewricht, vaak opdui-kend op ranglijsten van platenverkopen van dit moment of uit het recente verleden. ROCK M Hedendaagse moderne muziek, gewoonlijk geschreven en uitgevoerd door jonge muzikanten. EASY M Gemakkelijk in het gehoor liggende hedendaagse muziek, niet zijnde Pop, Rock of Klassiek, noch behorend tot een van de gespecialiseerde muziekstijlen, Jazz, Folk of Country. Muziek in deze categorie is vaak, maar niet altijd, vocaal en gewoonlijk van korte duur. LIGHT M Klassieke Muziek voor een breed publiek, niet speciaal voor afficionado's. Bijvoorbeeld instrumentale muziek en individuele of koorzang. CLASSICS Uitvoeringen van de grote orkestrale werken, symfonieen, kamermuziek enz. inclusief de grote opera's. OTHER M Muziek die niet onder de andere titels valt. Vooral voor specialistische genres als Rhythm & Blues en Reggae. WEATHER Weerberichten, voorspellingen en Meteorologische informatie. FINANCE Beursberichten, handel en industrie enz. CHILDREN Programma's voor een jeugdig publiek vooral ter vermaak, minder ter lering. SOCIAL Programma's over mensen en dingen die invloed hebben op individuen en groepen mensen. Inclusief sociologie, geschiedenis, aardrijkskunde, psychologie en maatschappij. RELIGION Alle kanten van overtuiging en geloof met betrekking tot God of Goden, de aard van het bestaan en ethiek. PHONE IN Waarin gewone mensen hun meningen op de radio tot uitdrukking brengen via de telefoon of in een publiek forum. TRAVEL Programma's over reizen naar bestemmingen dicht-bij en veraf, groepsreizen en reisideeën en kan-sen. Niet voor het aankondigen van problemen, vertragingen of wegomleggingen met gevolgen voor het dagelijks verkeer, waarvoor de TP/TA berichten bedoeld zijn. LEISURE Programma's over recreationele activiteiten waar de luisteraar mogelijk aan deel kan nemen. Bijvoorbeeld tuinieren, vissen, antiek verzamelen, kokke-rellen, eten en wijn enz. JAZZ Polyfone syncopatische muziek gekarakteriseerd door improvisatie. COUNTRY Liedjes die ontstaan zijn in het zuiden van de Verenigde Staten of de muzikale traditie van die regio voortzetten, gekarakteriseerd door een gemakkelijk in het gehoor liggende melodie en een tekst met een verhaal. Gekenmerkt door een gemakkelijk in het gehoor liggende melodie en tekst met een verhaal. NATION M Actuele populaire muziek uit het land of de regio zelf in de landstaal, in contrast tot internationale populaire muziek die gewoonlijk geïnspireerd is op Amerikaanse of Engelse muziek en in het Engels wordt uitgevoerd. OLDIES Muziek uit de zogeheten "gouden tijd" van de populaire muziek. FOLK M Muziek die geworteld is in de muzikale traditie van een bepaald volk, gewoonlijk uitgevoerd op akoestische instrumenten. De teksten zijn soms gebaseerd op historische gebeurtenissen of personen. DOCUMENT Programma's die van doen hebben met feitelijke zaken, gepresenteerd in een onderzoekende stijl. TEST Uitgezonden wanneer ontvangers of noodzendapparatuur getest worden. ALARM Noodbericht, uitgezonden onder uitzonderlijke omstandigheden om te waarschuwen voor gebeurtenissen die een publiek gevaar vertegenwoordigen. TP Uitzendingen met verkeersinformatie. TA Er wordt verkeersinformatie uitgezonden.X-HM30V_Nl.fm Nl-40 2011juli 5

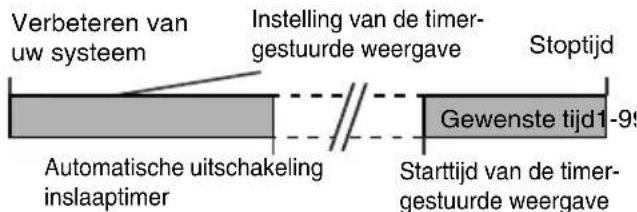

Timer en inslaaptimer bediening (Alleen afstandsbediening) Timer-gestuurd weergeven: Het toestel schakelt in en speelt de gewenste bron: (DISC, Tuner, USB-audio, USB-video, iPod, Line In) op de vooraf ingestelde tijd. Dit toestel heeft 2 timers: ONCE TIMER en DAILY TIMER. Eénmalige timer: De éénmalige timerweergave werkt slechts één keer op de ingestelde tijd. (“ ” indicator). Dagelijkse timer: De dagelijkse timerafspeel werkt iedere dag op de ingestelde tijd. Stel de timer bijvoorbeeld in voor gebruik als wekker. (Indicator “DAILY”). Gecombineerd gebruiken van de éénmalige timer en dagelijkse timer: Gebruik bijvoorbeeld de éénmalige timer voor het luisteren naar een radioprogramma en de dagelijkse timer voor het gewekt worden. Opmerkingen: l Selecteer “USB” of “LINE IN” in stap 5 tijdens uitvoering van de Timer-weergave als een ander apparaat op het USB-aansluitpunt is aangesloten. l Dit toestel schakelt zichzelf nu in of schakelt automatisch naar stand-by. Het aangesloten apparaat wordt echter niet aan- of uitgeschakeld. Voer stap “Annuleren van de timer wordt gecontroleerd” op blz. 41 uit om de timerweergave stop te zetten. 1 Stel de dagelijkse timer in (bladzijde 40 - 41). 2 Stel de Once Timer in (bladzijde 40 - 41). n Timer-gestuurde weergave Voor u de timer in gaat stellen: l Controleer dat de juiste tijd voor de klok is ingesteld (zie bladzijde 18). U kunt de timerfunctie niet gebruiken indien niet ingesteld. l Voor timer-gestuurde weergave: Kies wat u wilt weergeven: steek de USB in, laad discs of plaats de iPod in de dock. 1 Druk op de STANDBY/ON-toets om het apparaat in te schakelen. 2 Houd de CLOCK/TIMER-toets ingedrukt. 3 Druk binnen 30 seconden op de of toets om "Once" of "Daily" te kiezen en druk op de ENTER toets. MEMORY/FOLDER

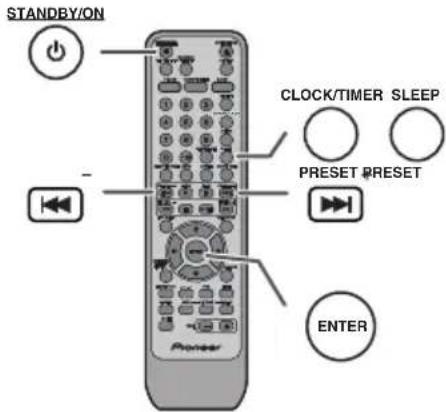

DVD/CDSTANDBY/ONCLOCK/TIMERENTERSLEEPPRESET PRESET

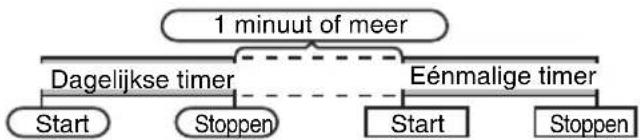

Eénmalige timer Dagelijkse timer Start Stoppen 1 minuut of meer Start Stoppen 4 Druk binnen 30 seconden op de of toets om "Timer set" te kiezen en druk op de ENTER toets. 5 Druk op de toets PRESET + of – om de weergavebron van de timer te selecteren (DISC, Tuner, USB-audio, USB-video, iPod, Line In). Druk op de ENTER-toets. Als u de tuner als bron kiest, moet u met de of toets een zender kiezen en vervolgens op de ENTER toets drukken. "No Preset" wordt getoond als er geen zender is vastgelegd en de timerinstelling wordt geannuleerd. 6 Druk op de toets of als u de dag wilt instellen, druk daarna op de ENTER -toets. 7 Druk op de ENTER-toets om de tijd in te stellen. Druk op de toets of en druk vervolgens op de ENTER-toets. 8 Druk op de toets of als u de minuten wilt instellen, druk daarna op de ENTER -toets. 9 Stel de stoptijd in zoals in stappen 7 en 8 hierboven. 10Het volume kan met gebruik van de toets VOL + of – worden afgesteld, en vervolgens drukt u op de ENTER- toets. 11Druk op de STANDBY/ON toets als u het toestel in de Standby-stand wilt zetten. De "TIMER" indicator licht op en het toestel staat gereed voor timerweergave. 12Wanneer de ingestelde tijd bereikt wordt, zal de weergave beginnen. Het volume wordt geleidelijk tot het ingestelde niveau verhoogd. De timer indicator knippert tijdens timerweergave. 13Wanneer de voor de timer ingestelde eindtijd is bereikt, zet het systeem zichzelf in standby. Eénmalige timer: De timer wordt geannuleerd. Dagelijkse timer: De timer werkt elke dag op dezelfde tijd. Dit gaat door totdat de instelling voor de dagelijkse timer wordt geannuleerd. Annuleer daarom de dagelijkse timer indien u deze niet wilt gebruiken.8

X-HM30V_Nl.fm 2011juli 5 Nl-41 Timer en inslaaptimer bediening (Alleen afstandsbediening) (vervolg) De instelling van de timer wordt gecontroleerd: Annuleren van de timer wordt gecontroleerd: Opnieuw gebruiken van de vastgelegde timerinstelling: De gemaakte timerinstelling blijft in het geheugen vastgelegd. Voer de volgende handelingen uit om dezelfde instelling opnieuw te gebruiken. De radio, disc, iPod, USB en Line In kunnen alle automatisch worden uitgeschakeld. Controleren van de resterende slaaptijd: Annuleren van de inslaaptimer: Druk op de STANDBY/ON toets terwijl "SLEEP" wordt getoond. Ga als volgt te werk om de inslaaptimer te annuleren zonder het systeem standby te schakelen. In slaap vallen en timerweergave: U kunt bijvoorbeeld met het geluid van de radio in slaap vallen en de volgende ochtend door een CD gewekt worden. Hoofdtelefoons l Draai het volume niet op volle sterkte, wanneer u het apparaat inschakelt en luister naar muziek bij matige geluidsniveaus. Excessieve geluidsdruk uit oor- en hoofdtelefoons kan gehoorverlies veroorzaken. l Zet het volume laag voor u de hoofdtelefoon aansluit of uit het toestel haalt. l Let er op dat de gebruikte hoofdtelefoon een 3,5 mm diameter stekker heeft en een impedantie tussen de 16 en 50 Ohm. De aanbevolen impedantie is 32 Ohm. l Door een hoofdtelefoon aan te sluiten, worden de luidsprekers automatisch uitgeschakeld. Stel het volume in met de VOLUME regelaar. l Er is geen geluid hoorbaar vanuit de iPod/iPhone via de hoofdtelefoons die op het apparaat zijn aangesloten. "HP INVALID" verschijnt op de display als de hoofdtelefoons worden aangesloten wanneer de iPod/iPhone-functie is geselecteerd. 1 Schakel de stroom in en houd de CLOCK/TIMER-toets ingedrukt. 2 Druk binnen 30 seconden op de of toets om "Once" of "Daily" te kiezen en druk op de ENTER toets. 3 Druk binnen 30 seconden op de of toets om "Timer Call" te kiezen en druk op de ENTER toets. 1 Schakel de stroom in en houd de CLOCK/TIMER-toets ingedrukt. 2 Druk binnen 30 seconden op de of toets om "Once" of "Daily" te kiezen en druk op de ENTER toets. 3 Druk binnen 30 seconden op de of toets om "Timer Off" te kiezen en druk op de ENTER toets. De timer wordt geannuleerd (de gemaakte instellingen worden echter niet gewist). 1 Schakel de stroom in en houd de CLOCK/TIMER-toets ingedrukt. 2 Druk binnen 30 seconden op de of toets om "Once" of "Daily" te kiezen en druk op de ENTER toets. 3 Druk binnen 30 seconden op de of toets om "Timer On" te kiezen en druk op de ENTER toets. 4 Druk op de STANDBY/ON toets als u het toestel in de Standby-stand wilt zetten. n Slaaptimer 1 Geef de gewenste geluidsbron weer. 2 Druk op de SLEEP-toets. 3 Druk binnen 5 seconden op de cijfertoets om de tijd in te stellen. (1 minuut ~ 99 minuten) 4 "SLEEP" zal verschijnen. 5 Het toestel schakelt automatisch standby nadat de ingestelde tijd is verstreken. 1 Druk wanneer "SLEEP" wordt getoond op de toets SLEEP. 1 Druk wanneer "SLEEP" wordt getoond op de toets SLEEP. 2 Druk de "0" toets twee keer binnen 5 seconden tot "SLEEP 00" verschijnt. n Gebruik van de timer en de inslaaptimer samen 1 Stel de slaaptijd in (zie hierboven, stappen 1 - 5). 2 Stel de timer voor het afspelen in, terwijl de inslaaptimer is ingesteld (stappen 2 - 9, bladzijde 40). Gewenste tijd1-99 minuten Automatische uitschakeling inslaaptimer Verbeteren van uw systeem Instelling van de timer- gestuurde weergave Stoptijd Starttijd van de timer- gestuurde weergaveX-HM30V_Nl.fm Nl-42 2011juli 5

Tabel probleemoplossing Veel vermeende problemen kunnen door de gebruiker zelf worden opgelost, zonder een reparateur in te schakelen. Als er iets mis lijkt met dit product, dient u eerst de onderstaande punten te controleren voor u contact opneemt met uw erkende PIONEER dealer of servicecentrum. n Algemeen Symptoom Mogelijke oorzaak l De juiste tijd is niet voor de klok ingesteld. l Is er een stroomstoring geweest? Stel de klok opnieuw in. (zie bladzijde 18) l Het toestel reageert niet na een druk op een toets. l Zet het toestel in de standby- stand en zet het vervolgens weer aan. l Als het toestel nog steeds niet naar behoren functioneert, dient u het te resetten. (zie bladzijde 43) l Geen geluid. l Staat het volumeniveau op "Min"? l Is de hoofdtelefoon aangesloten? l Sluiten de luidsprekersnoeren kort? n DVD/CD-speler Symptoom Mogelijke oorzaak l Terugspelen start niet. l De weergave stopt halverwege of verloopt niet naar behoren. l Zit de disc misschien ondersteboven in het toestel? l Voldoet de disc aan de standaarden? l Is de disc vervormd of bekrast?l Het weergegeven geluid slaat over of stopt middenin een fragment. l Is het toestel onderhevig aan trillingen? l Is de disc erg vuil?l Heeft zich wellicht condens gevormd binnenin het toestel? n Afstandsbediening Symptoom Mogelijke oorzaak

De afstandsbediening werkt niet. l Zit de stekker van het toestel in het stopcontact? l Is de polariteit van de batterijen juist? l Zijn de batterijen leeg?l Is de afstand of de hoek verkeerd? l Valt er sterk licht op de sensor voor de afstandsbediening? n Tuner Symptoom Mogelijke oorzaak l De tuner produceert continu rare geluiden. l Staat het toestel dicht bij een TV of computer? l Is de FM-antenne of AM- ringantenne juist geplaatst? Plaats de antenne verder uit de buurt van het netsnoer indien te dicht bij elkaar. n USB Symptoom Mogelijke oorzaak l Apparaat kan niet worden gedetecteerd. l Is er een MP3/WMA bestand beschikbaar? l Is het apparaat correct verbonden? l Is het een MTP apparaat?l Bevat het apparaat alleen AAC bestanden? l Terugspelen start niet. l Is het een auteursrechtelijk beschermd WMA bestand? l Is het een ongeschikt MP3- bestand? l De verkeerde tijd wordt weergegeven. l De verkeerde bestandsnaam wordt weergegeven. l Wordt een bestand met variabele bitsnelheid weergegeven? l Is de bestandsnaam geschreven in het Chinese of in Japanse karakters? n iPod en iPhone Symptoom Mogelijke oorzaak l Er is geen geluid te horen. Op de TV/monitor verschijnt geen beeld. l De iPod of iPhone speelt niet.l De iPod of iPhone is niet correct aan het apparaat aangesloten. l Zit de stekker van het toestel in het stopcontact? l De videokabel is niet correct aangesloten. l De keuze voor de TV/monitor- ingang is niet correct ingesteld. l De iPod TV uit functie is nog niet ingesteld naar uitvoer video. l Er is geen geluid hoorbaar vanuit de iPod/iPhone via de hoofdtelefoons die op het apparaat zijn aangesloten. l De iPod of iPhone wordt niet opgeladen. l De iPod of iPhone maakt niet volledig contact met de aansluiting. l U gebruikt een iPod (3

generatie). l De iPod of iPhone is niet ondersteund. Zie pagina 19 voor compatibele modellen. l De iPod of iPhone kan niet worden opgeladen terwijl het hoofdapparaat op de USB-stand staat. l "This accessory is not made to work with iPhone" of "This accessory is not supported by iPhone" verschijnt op het scherm van de iPhone. l De batterij van de iPhone is bijna leeg. Laad de iPhone op. l iPhone is niet keurig gedokt. n S-VIDEO/COMPONENT VIDEO Symptoom Mogelijke oorzaak l Geen beeld. l De VIDEO OUT van het setupmenu is mogelijk niet juist. Gebruik de meegeleverde videokabel en controleer de VIDEO OUT- instelling van het Setupmenu.8

X-HM30V_Nl.fm 2011juli 5 Nl-43 Tabel probleemoplossing (vervolg) Door plotselinge temperatuurverschillen en opslag of gebruik in een zeer vochtige ruimte wordt condens in het toestel (CD-pickup, enz.) of op de zender van de afstandsbediening gevormd. Condensatie kan storingen in de functie van het apparaat veroorzaken. U moet in geval van condensvorming de stroom ingeschakeld laten zonder een CD geplaatst en wachten totdat normale weergave weer mogelijk is (ongeveer 1 uur). Veeg condens met een zachte doek van de zender van de afstandsbediening alvorens deze voor bediening te gebruiken. Wanneer dit product wordt blootgesteld aan sterke invloeden van buitenaf (mechanische schokken, abnormale statische elektriciteit, abnormale netspanning als gevolg van blikseminslag, enz.) of wanneer het toestel onjuist bediend wordt, is het mogelijk dat er storingen optreden. Als zich een dergelijk probleem voordoet, dient u het volgende te doen: 1 Zet het toestel uit (standby) en vervolgens weer aan. 2 Indien het toestel bij het vorige proces niet teruggezet is, trek de stekker van het toestel dan uit het stopcontact en steek hem weer erin, en schakel dan het toestel weer aan. Opmerking: Indien geen van de handelingen het toestel weer herstelt, moet u het gehele geheugen terugstellen. Let op: Deze handeling wist alle in het geheugen opgeslagen gegevens, inclusief de klok-en timer-instellingen, voorkeuzezenders en CD programma's. Verwijder de iPod, het USB-geheugenapparaat en de disc uit het toestel. Schakel het apparaat dan in de standby- modus. Wanneer u het toestel draagt met de iPod in de dock of een USB-geheugenapparaat of disc geplaatst, zou het toestel beschadigd kunnen raken. Compact Discs zijn redelijk duurzaam, maar door vuil op het oppervlak van het schijfje kan er een afleesfout ontstaan. Volg de onderstaande richtlijnen zodat u maximaal kunt profiteren van uw CD collectie en uw speler. l Schrijf niet op het schijfje, vooral niet op de kant zonder label, waar het signaal op staat. Maak geen markering van enigerlei soort op dit oppervlak. l Stel de CD's niet bloot aan overmatige warmte of vochtigheid, of aan direct zonlicht. l Pak een CD altijd vast aan de rand, en nooit aan het plaatoppervlak. Vingerafdrukken, vuil of water op de CD kan storingen bij het aflezen van de CD-signalen veroorzaken. Als een CD vuil is en daardoor niet goed speelt, maak deze dan schoon door met een zachte, droge doek van het middenpunt uit naar de rand toe te vegen. Onderhoud Neem de behuizing van tijd tot tijd af met een zachte doek en een slap sopje en wrijf na met een droge doek. Let op: l Gebruik geen chemische middelen voor het reinigen (benzine, verfverdunner enz.). Hierdoor kan de behuizing beschadigd raken. l Probeer in geen geval het binnenwerk van het toestel te smeren. Dit kan storingen veroorzaken. n HDMI Symptoom Mogelijke oorzaak l Geen beeld. l Videosignalen die worden ingevoerd vanaf het analoge video-aansluitpunt worden niet vanaf het HDMI-aansluitpunt uitgevoerd. Signalen die vanaf het HDMI-aansluitpunt worden ingevoerd worden niet via het analoge video-aansluitpunt uitgevoerd. Het type kabel dat wordt gebruikt voor de ingang en de uitgang moet hetzelfde zijn. l Deze receiver is compatible met HDCP. Controleer of de TV die u aansluit ook compatible is met HDCP. Als dat niet het geval is, gebruik dan de contactpunten van component- of composietvideo voor de aansluiting. l Als de videobeelden niet op uw TV verschijnen kunt u proberen de resolutie, Deep Color of een andere instelling voor uw component aan te passen. l Gebruik een HDMI-kabel (High Speed HDMI® Cable) om deze receiver op de televisie met de Deep Color-functie aan te sluiten voor de uitvoer van signalen in Deep Color. n Condensatie n Als er zich een probleem voordoet n Terugzetten fabrieksinstellingen, het gehele geheugen wissen 1 Druk op de STANDBY/ON-toets om het apparaat in te schakelen. 2 Druk herhaaldelijk op de LINE-toets van de afstandsbediening of op de INPUT-toets van de hoofdunit om de LINE IN-functie te selecteren. 3 Druk in de LINE IN-functie op de -toets van de hoofdunit en houd de toets ingedrukt totdat “RESET” verschijnt. n Voor u het toestel verplaatst n Zorg voor uw CD's n Reinigen van de behuizing NO YES JuistX-HM30V_Nl.fm Nl-44 2011juli 5

Technische gegevens PIONEER behoudt zich het recht voor om het ontwerp en de technische gegevens aan te passen terwille van productverbeteringen zonder mededeling vooraf. De waarden gegeven in het gedeelte "Technische gegevens" zijn gebaseerd op een gemiddeld model van de productielijn. Er kunnen echter lichte afwijkingen bestaan per individueel toestel. n Algemeen Voedingsbron Wisselstroom 220 V tot 240 V, 50 Hz/60 Hz Stroomverbruik Stroom ingeschakeld: 50 W Stroom standby: 0,4 W Afmetingen Breedte: 215 mm Hoogte: 99 mm Diepte: 300 mm Gewicht 3,9 kg n Versterker Uitgangsvermogen RMS: 30 W + 30 W (1 kHz, 10 % THD (totale harmonische vervorming), 4 Ohm) Uitgangsaansluitingen Luidsprekers: 4 Ohm 20 Hz tot 20 kHz Coaxiale digitale uitgang Hoofdtelefoon: 16 Ohm (aanbevolen: 32 Ohm) Ingangsaansluitingen Lijn in (analoge invoer): 500 mV/47 kOhm n DVD-speler Signaalsysteem PAL/NTSC-kleur Ondersteun de soorten schijven DVD (met hetzelfde regionummer op de achterzijde van het systeem), SVCD, VCD, audio-CD, CD-R, CD-RW, JPEG, DivX (versie 3.0) Videosignaal Horizontale resolutie: 500 lijnen S/N-verhouding: 70 dB Audiosignaal Frequentieka rakteristiek Lineaire PCM DVD: 20 Hz tot 20 kHz (bemonsteringssnelheid: 48 kHz) 20 Hz tot 20 kHz (bemonsteringssnelheid: 96 kHz) CD: 20 Hz tot 20 kHz S/N- verhouding CD: 94 dB (1 kHz) Dynamisch bereik Lineaire PCM DVD: 95 dB CD: 94 dB Verhouding totale harmonische vervorming Maximaal 0,01 % n Videosectie Signaalniveau Composiet: 1 Vp-p (75 ohms) S-video: Y: 1 Vp-p (75 ohms), C: 0,286 Vp-p (75 ohms) Componentvideo: Y: 1,0 Vp-p (75 ohms) Pb, Pr: 0,7 Vp-p (75 ohms) HDMI- aansluitpunt Type A (19-pins) n USB USB-ontvanger interface l Werkt met USB 1.1 (Volledige snelheid)/2.0 Massapslagklasse l Ondersteunt alleen Bulk en CBI protocol. Compatibel bestand l MPEG 1 Laag 3l WMA (Niet DRM) Compatibele bitsnelheid l MP3 (32 kbps tot 320 kbps)l WMA (64 kbps tot 160 kbps)l JPEG (alleen USB-videofunctie

Overige l Maximale totale aantal MP3/ WMA bestanden is 1024. l Maximale totale aantal mappen is 255 INCLUSIEF rootindex. l De ID3TAG informatie die ondersteunt wordt zijn alleen TITLE, ARTIST en ALBUM. l Ondersteuning ID3TAG versie 1 en versie 2. Ondersteuning bestands- systeem l Ondersteuning USB apparaten met Microsoft Windows/DOS/ FAT 12/FAT 16/FAT 32. l 2 kbyte bloklengte voor sector. n Tuner Frequentiebereik FM: 87,5 MHz tot 108 MHz AM: 522 kHz tot 1620 kHz Vooringesteld 40 (FM en AM station) n Luidspreker Type 2-weg type luidsprekersysteem Tweeter van 5 cm Woofer van 10 cm Impedantie 4 Ohm Afmetingen Breedte: 132 mm Hoogte: 260 mm Diepte: 173 mm Gewicht 2,0 kg/per stuk8

X-HM30V_Nl.fm 2011juli 5 Nl-45 Mededeling Informatie over copyright: l Onbevoegd kopiëren, uitzenden, publieke vertoning, verzending, publieke uitvoering en verhuur (ongeacht of deze activiteiten met winstoogmerk worden uitgevoerd) van schijfinhoud is wettelijk verboden. l Dit systeem is uitgevoerd met tegen kopiëren beveiligde technologie dat het beeldmateriaal aanzienlijk aantast indien de inhoud van de schijf op een videotape wordt gekopieerd. Beveiliging tegen kopiëren: Dit apparaat ondersteunt beveiliging tegen kopiëren van MacrovisionAls de inhoud van de DVD-schijf via een VCR wordt gekopieerd, dan zorgt de kopieerbeveiliging ervoor dat de kopie van de videotape niet normaal kan worden afgespeeld op een DVD-schijf die voorzien is van kopieerbeveiliging.U.S. Patent Nos. 6,836,549; 6,381,747; 7,050,698; 6,516,132 en 5,583,936.Dit item maakt gebruik van auteursrechtbeschermende technologie die op haar beurt beschermd wordt door octrooien in de V.S. en andere intellectuele eigendomsrechten van Rovi Corporation. “Reverse engineering” en disassemblage zijn verboden. Als de netstekker van dit apparaat niet overeenkomt met het te gebruiken stopcontact, dan moet de stekker worden verwijderd en de juiste worden aangebracht. Vervanging en montage van een stekker op een netsnoer van dit apparaat mag uitsluitend door een bevoegd onderhoudsmonteur worden uitgevoerd. Wanneer het apparaat op de netspanning is aangesloten, kan de doorgesneden stekker elektrische shock veroorzaken. Zorg ervoor dat de stekker na verwijdering op de juiste wijze wordt opgeruimd. De apparatuur moet worden afgesloten door de netstekker uit het wandcontact te verwijderen als de apparatuur voor langere tijd niet wordt gebruikt (zoals ingeval van vakantie). Gefabriceerd onder licentie van Dolby Laboratories. Dolby en het symbool double-D zijn handelsmerken van Dolby Laboratories. DivX

en daaraan gerelateerde logo's zjn handelsmerken van DivX, Inc. en worden gebruikt onder licentie. HDMI, het HDMI-logo en High-Definition Multimedia Interface zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing, LLC in de Verenigde Staten en andere landen. © 2011 PIONEER CORPORATION. Alle rechten voorbehouden.8
