1. Inleiding

Geachte klant,

Hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan de wettelijke nationale en Europese voorschriften.

Volg de instructies van de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een ongevaarlijke werking te garanderen!

Deze gebruiksaanwijzing hoort bij dit product. Deze bevat belangrijke instructies voor de ingebruikname en bediening. Let hierop, ook wanneer u dit product aan derden doorgeeft.

Bewaar deze handleiding om haar achteraf te raadplegen!

Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

Bij technische vragen kunt u zich wenden tot onze helpdesk.

Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be.

2. Voorgeschreven gebruik

Het product meet de actuele kamertemperatuur via een interne temperatuursensor. Afhankelijk van een voorgegeven richttemperatuur wordt een geïntegreerd spanningsvrij relais geactiveerd (maximale schakelstroom zie hoofdstuk 14), hierboven is de temperatuurafhankelijke besturing van een verwarmings- en koelapparaat mogelijk.

De stroomvoorziening van het product gebeurt met twee batterijen van het type AA/Mignon. Neem alle veiligheidsvoorschriften en andere informatie van deze gebruiksaanwijzing in acht.

3. Leveringsomvang

• Kamertemperatuurregelaar
• Montagemateriaal (schroeven, pluggen)
• Boorsjabloon
• Gebruiksaanwijzing

4. Verklaring van symbolen

Het bliksemsymbool wordt gebruikt wanneer er gevaar bestaat voor uw gezondheid, bijv. door een elektrische schok.

Het symbool met het uitroepteken in een driehoek wijst op belangrijke aanwijzingen in deze gebruiksaanwijzing die in ieder geval moeten worden opgevolgd.

Het "hand"-symbool ziet u, wanneer u bijzondere tips en aanwijzingen voor de bediening zult verkrijgen.

5. Veiligheidsvoorschriften

Bij beschadigingen veroorzaakt door het niet opvolgen van deze gebruiksaanwijzing vervalt ieder recht op garantie. Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk!

Voor materiële schade of persoonlijk letsel, veroorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsaanwijzingen, aanvaarden wij geen aansprakelijkheid! In zulke gevallen vervalt de garantie.

Geachte klant,

Deze veiligheidsvoorschriften hebben niet alleen de bescherming van het product, maar ook van uw gezondheid en die van andere personen tot doel. Lees daarom dit hoofdstuk zeer aandachtig door voordat u het product gebruikt!

a) Algemeen

Let op!

Bij aansluiting aan de netspanning mag de installatie van het product mag alleen door een erkend elektrovakman (vb. elektricien) worden uitgevoerd, die vertrouwd is met de betreffende voorschriften (bijv. KEMA/KIVI/IEEE)!

Door ondeskundige werkzaamheden aan netspanning brengt u niet alleen uw eigen veiligheid, maar ook die van anderen in gevaar! Er bestaat het levensgevaar door een elektrische schok!

Wanneer u niet over de nodige vakkennis beschikt om de montage zelf uit te kunnen voeren, laat dit dan over aan een vakman.

• Om veiligheids- en keuringsredenen (CE) is het eigenhandig ombouwen en/of wijzigen van het product niet toegestaan.
• Dit product is geen speelgoed. Houd apparaten die op netvoeding werken buiten bereik van kinderen. Wees dus extra voorzichtig als kinderen in de buurt zijn.
• U mag het verpakkingsmateriaal niet zomaar laten rondslingeren. Dit is gevaarlijk speelgoed voor kinderen.
• In industriële omgevingen dienen de Arbo-voorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen te worden opgevolgd!
• Behandel het product voorzichtig. Door stoten, schokken of een val - zelfs van geringe hoogte - kan het beschadigd raken.

b) Montage en werking

• Het product is alleen bestemd voor gebruik in gesloten, droge ruimten binnenshuis; het mag niet vochtig of nat worden! Er bestaat het gevaar voor een levensgevaarlijke elektrische schok!
• Het product mag alleen worden gebruikt wanneer het vast op een plaats is gemonteerd.
• Het gebruik van het product is uitsluitend toegelaten met twee batterijen, resp. accu's van het type AA/mignon. Gebruik geen andere spannings-/stroomtoevoer.
• De schakeluitgang op de achterzijde is potentiaalvrij (NC- en NO-contact). Via deze weg kan ook rechtstreeks de netspanning voor een verwarmings- of koelapparaat worden geschakeld. Wanneer werken aan de netspanning nodig zijn, dan mogen deze uitsluitend door een opgeleid elektrovakman (vb. elektricien) worden uitgevoerd. Er bestaat het levensgevaar door een elektrische schok!

Let voor de maximale schakelspanning op de informatie in het hoofdstuk "Technische gegevens".

- Monteer of gebruik het product niet in ruimten of onder ongunstige omstandigheden waarbij brandbare gassen, dampen of stoffen aanwezig zijn of aanwezig kunnen zijn! Er is explosiegevaar!

- Het product mag niet worden blootgesteld aan extreme temperaturen, sterke trillingen of een zware mechanische belasting.

- Indien kan worden aangenomen dat gebruik zonder gevaren niet meer mogelijk is, dan moet het product buiten bedrijf worden gesteld en worden beveiligd tegen onopzettelijk gebruik. Laat het product aansluitend door een vakman controleren.

U mag ervan uitgaan dat een veilig gebruik niet meer mogelijk is indien:

• het product zichtbaar is beschadigd
• het product niet of niet juist werkt (flikkerend licht, opstijgende rook of brandgeur, hoorbare krakende geluiden, verkleuringen op het product of aangrenzende oppervlakken)
• het product onder ongunstige omstandigheden is opgeslagen
• wanneer er zware transportbelasting is opgetreden

- Wendt u zich tot ons (zie hoofdstuk 1 voor de contactgegevens) of een andere vakman indien u vragen heeft die niet met behulp van deze gebruiksaanwijzing opgehelderd kunnen worden.

6. Batterij- en accuvoorschriften

• Houd batterijen/accu's buiten het bereik van kinderen.
• Let bij het plaatsen van de (oplaadbare) batterijen op de juiste polariteit (kijk goed naar plus/+ en min/-).
• U mag batterijen/accu's niet zomaar laten rondslingeren wegens het gevaar dat kinderen of huisdieren ze inslikken. Raadpleeg bij inslikken onmiddellijk een arts.
• Lekkende of beschadigde batterijen/accu's kunnen bij huidcontact bijtende wonden veroorzaken; draag in dit geval veiligheidshandschoenen.
• U mag batterijen/accu's niet kortsluiten, demonteren of in het vuur werpen. Er is explosiegevaar!
• Gewone batterijen mogen niet worden opgeladen, explosiegevaar! U mag uitsluitend oplaadbare accu's opladen. Gebruik een geschikte oplader.
• Meng batterijen niet met accu's.
• Combineer geen batterijen/accu's die in verschillende toestanden verkeren (vb. volle en halfvolle batterijen). Gebruik altijd twee batterijen/accu's van dezelfde fabrikant of hetzelfde type voor de werking van de kamertemperatuurregelaar.

De kamertemperatuurregelaar kan echter ook met accu's worden gebruikt; door de lagere bedrijfsspanning van accu's (batterij = 1,5 V/cel, accu = 1,2 V/cel) komt het echter tot een kortere bedrijfsduur.

Voor een veilig en lang gebruik van het product raden wij u daarom aan uitsluitend alkalinebatterijen van hoge kwaliteit en geen accu's te gebruiken.

Als u toch accu's wilt gebruiken, moet u speciale NiMH-accu's met geringe zelfontlading in de kamertemperatuurregelaar gebruiken.

7. Bedieningselementen en aansluitingen

a) Voor- en achterkant

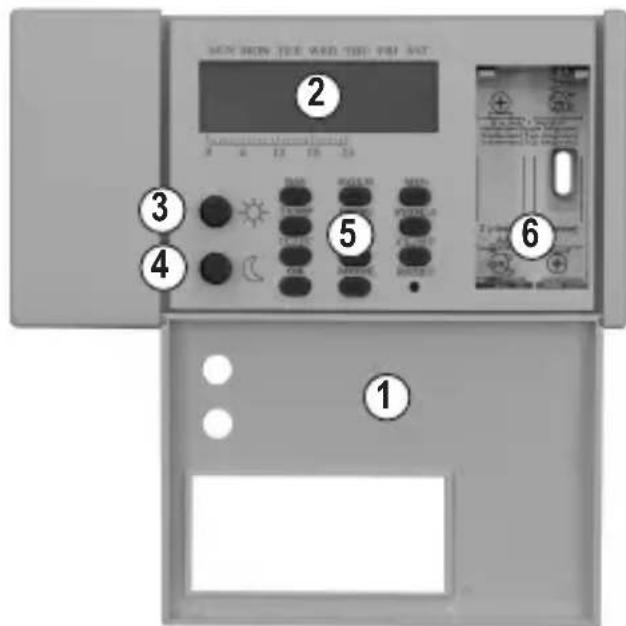

1 Openklappend deksel om het toetsenbord en batterijvak af te dekken
2 LC-display
3 Toets “ ✪” voor comforttemperatuur (normale temperatuur)
4 Toets “ 📊” voor spaartemperatuur (Nachtdaling)
5 Bedientoetsen
6 Batterijvak voor 2 batterijen van het type AA/mignon (afbeelding zonder batterijvakdeksel)
7 Bevestigingsgat 1
8 Bevestigingsgat 2
9 Temperatuursensor
10 Relaisschroefklemmen NC/COM/NO (voor aansluiting aan verwarmings- of koelapparaat of externe besturing)

A Brede streep voor aanduiding van de weekdag
B Weergavebereik voor tijd, schakeltijd, etc.
C Symbolen voor.....

“ ” Batterij zwak/leeg
“ ” Comfortmodus (de met de toets “ “ ingestelde comforttemperatuur wordt door de thermostaat aangehouden)
“” Spaarmodus (nachtdaling; de met de toets “ “ ingestelde spaartemperatuur wordt door de thermostaat aangehouden)
“*” Vorstbeschermingsmodus (schakelprogramma “PROG 0”, er wordt een temperatuur van +7 °C aangehouden)
“ Handmatige selectie van comfort of spaartemperatuur is geactiveerd

D Functieaanduiding voor....

"CL" Koelmodus

"HT" Verwarmingsmodus

E Smalle streep voor aanduiding van comfort-/spaarmodus
F Bewegende grafiek in de vorm van een roterende ventilator duidt aan dat het relais werd geschakeld
G Weergavebereik voor huidige kamertemperatuur of instelling van de comfort- of spaartemperatuur
H Schakelprogramma "PROG 0......19"

8. Voorbereidingen voor de montage

Houd rekening met het hoofdstuk "5. Veiligheidsvoorschriften".

Wanneer de kamertemperatuurregelaar aan de netspanning moet worden aangesloten, mag dit uitsluitend door een gekwalificeerd elektrovakman (vb. elektricien) worden uitgevoerd, die met de geldende voorschriften (vb. KEMA/KIVI/IEEE) vertrouwd is!

Door ondeskundige werkzaamheden aan de netspanning brengt u niet alleen uw eigen veiligheid, maar ook die van anderen in gevaar!

Wanneer u niet over de nodige vakkennis beschikt om de montage zelf uit te kunnen voeren, laat dit dan over aan een vakman.

• De montage en het gebruik van de kamertemperatuurregelaar is uitsluitend in gesloten, droge binnenruimten toegestaan.
• Monteer de kamertemperatuurregelaar uitsluitend op een stabiele ondergrond. Al naargelang de ondergrond moeten passende schroeven en pluggen worden gebruikt. Het product mag alleen worden gebruikt wanneer het vast op een plaats is gemonteerd.
• Houd op de montageplaats voldoende afstand tot apparaten die magnetische of elektrische velden produceren (vb. luidsprekers, elektromotoren, etc.).
• De aansluiting van de kamertemperatuurregelaar mag alleen in een spanningsvrije toestand worden uitgevoerd.

Schakel de elektrische netleiding stroomloos door het verwijderen van de betrokken zekering resp. het uitschakelen van de zekeringautomaat. Schakel ook de betrokken foutstroomschakelaar uit. Zorg ervoor dat deze niet onbevoegd weer worden ingeschakeld, b.v. met behulp van een waarschuwingsbordje.

Controleer of de netleiding geheel spanningsvrij is, b.v. met een geschikt meetapparaat (digitale multimeter).

Hetzelfde geldt wanneer via de schakeluitgang alleen een laagspanning moet worden geschakeld, aangezien het hier tot kortsluiting kan komen.

• Let bij de aansluiting op de maximale schakelspanning van het interne schakelrelais, zie hoofdstuk 14 (Technische gegevens).
• Opdat de kamertemperatuurregelaar normaal kan werken, monteert u deze niet in de buurt van radiatoren, vensters of elektrische apparaten. Voorkom blootstelling aan direct zonlicht.

9. Montage

Attentie, belangrijk!

Let op het hoofdstuk "5. Veiligheidsvoorschriften" en "8. Voorbereidingen voor de montage"!

- Open de behuizing door het openklappend deksel (1) naar voor te kantelen.

- Via het meegeleverde boorsjabloon kunt u de montageposities aan de muur markeren (horizontale afstand van de gaten ca. 120 mm).

- Gebruik al naargelang de beschikbare ondergrond geschikte schroeven en pluggen.

Zorg er bij het boren of vastschroeven voor, dat er geen kabels of leidingen beschadigd worden!

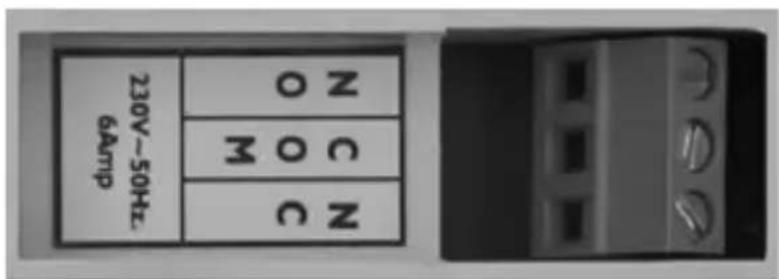

- Sluit de leiding aan de schroefklemmen (10) aan. Het relais werkt potentiaalvrij. Let op de maximale schakelstroom (230 V/AC, 50 Hz, 6 A, weerstandsverhitting).

230V~50Hz. 6Amp O N O C M C C

NC Verbreekcontact (NC = "normally closed" = in de rusttoestand is het contact gesloten)

NO Maakcontact (NO = "normally open" = in de rusttoestand is het contact open)

COM Middelste contact

De aansluiting moet overeenkomstig de gewenste bedrijfsmodus (verwarmen/koelen) of externe bekabeling worden uitgevoerd.

Neem de gebruiksaanwijzing van het apparaat dat via de thermostaat moet worden gestuurd in acht om te kijken hoe de bekabeling moet worden uitgevoerd.

Verwarmen

Om te verwarmen wordt het relais geschakeld wanneer de temperatuur onder een ingestelde waarde daalt zodat de contacten "COM" en "NO" verbonden zijn. Een aangesloten verwarmingstoestel moet nu worden ingeschakeld.

Als de via een sensor gemeten temperatuur de ingestelde grenswaarde overschrijdt, schakelt het relais uit zodat de contacten "COM" en "NC" verbonden zijn. Het aangesloten verwarmingstoestel moet nu worden uitgeschakeld.

Koelen

Om te koelen wordt het relais geschakeld wanneer de temperatuur boven een ingestelde waarde stijgt zodat de contacten "COM" en "NO" verbonden zijn. Een aangesloten koelapparaat moet nu worden ingeschakeld.

Als de via een sensor gemeten temperatuur de ingestelde grenswaarde onderschrijdt, schakelt het relais uit zodat de contacten "COM" en "NC" verbonden zijn. Het aangesloten koelapparaat moet nu worden uitgeschakeld.

- Plaats de kamertemperatuurregelaar eerst met het linker bevestigingsgat (8) op de linkerschroef en schuif deze een beetje naar links.

Daardoor wordt de kamertemperatuurregelaar op de schroef vastgemaakt.

Let daarbij op dat de aan de schroefklemmen aangesloten kabel niet geklemd wordt of door scherpe randen beschadigd wordt.

Wanneer de kamertemperatuurregelaar niet via het ovalen gat van het linker bevestigingsopening (8) kan worden opgeschoven, draait u de schroef een stukje terug.

Als de kamertemperatuurregelaar daarentegen los zit, draait u de schroef een stukje verder in.

- Aansluitend moet de kamertemperatuurregelaar door de tweede bevestigingsopening (7) dat zich in de bodem van het batterijvak (6) bevindt, worden vastgeschroefd.

Controleer of de kamertemperatuurregelaar vast op beide schroeven zit.

• Schakel de netspanning weer in.

- Als dit nog niet is gebeurd, plaatst u twee batterijen van het type AA/Mignon met de polen in de juiste richting in het batterijvak (6), zie hoofdstuk 10.

10. Batterijen plaatsen/vervangen

De stroomvoorziening van de kamertemperatuurregelaar gebeurt uitsluitend via twee batterijen van het type AA/Mignon.

Zoals reeds in hoofdstuk 6 vermeld, is gebruik met accu's mogelijk, maar omwille van de veel kortere bedrijfsduur niet aanbevolen.

• Open de behuizing door het openklappend deksel (1) naar voor te kantelen.
• Verwijder het batterijvakdeksel dat slechts is vastgeklikt.
• Plaats twee batterijen van het type AA/Mignon met de juiste verpoling in het batterijvak (6) (plus/+ en min/- in acht nemen), zie opschrift in het batterijvak.
• Schuif het deksel weer op het batterijvak en sluit zo het batterijvak.
• Als u geen programmering wilt uitvoeren (vb. bij de eerste ingebruikname), sluit u de behuizing opnieuw door het openklappend deksel naar boven te kantelen.
• De batterij moet vervangen worden als het contrast van het display vermindert of als er geen aanduidingen meer op het display zichtbaar zijn.

Bij zwakke batterijen wordt links op de display bovendien een batterijsymbool "weergegeven.

11. Bediening

a) Weekdag instellen

Druk kort op de toets "DAY" (K) tot de zwarte balk aan de bovenste rand van de display zich onder de gewenste weekdag bevindt.

SUN = zondag

MON = maandag

TUE = dinsdag

WED = woensdag

THU = donderdag

FRI = vrijdag

SAT = zaterdag

b) Tijd instellen

• Om de uren van de klok in te stellen, drukt u op de toets "HOUR". Als u de toets langer ingedrukt houdt, zullen de uren snel worden afgesteld.
• Om de minuten van de klok in te stellen, drukt u op de toets "MIN". Als u de toets langer ingedrukt houdt, zullen de minuten snel worden afgesteld.

c) Verwarmings- of koelmodus selecteren

• Druk kort op de toets "MODE" om de instelmodus te activeren.
• Selecteer met de toets "CL/HT" de verwarmings- of koelmodus. Linksonder op de display wordt de actuele bedrijfsmodus weergegeven:
  Aanduiding "HT": verwarmingsmodus (voor de bediening van een verwarmingsinstallatie)
  Aanduiding "CL": koelmodus (voor gebruik van een koelaggregaat/airconditioning)
• Om de instelmodus te beëindigen, drukt u kort op de toets "OK".

De instelmodus wordt automatisch verlaten als er gedurende ca. 10 seconden geen toets wordt ingedrukt.

In de koelmodus wordt bovendien de inschakelvertraging geactiveerd (niet uitschakelbaar). Houd hiervoor rekening met hoofdstuk 11. i).

In de verwarmingsmodus moet de spaartemperatuur lager worden ingesteld dan de comforttemperatuur. In de koelmodus moet dit omgekeerd worden ingesteld (spaartemperatuur moet hoger zijn dan de comforttemperatuur).

d) Temperaturen instellen

Er kunnen twee temperaturen worden ingesteld, via dewelke later de temperatuurcontrole van de kamertemperatuurregelaar en het relais wordt geschakeld:

Toets “☀️” comforttemperatuur (normale temperatuurwaarde)

Toets "C" spaartemperatuur (temperatuurwaarde voor nachtdaling)

Wanneer de temperaturen moeten worden ingesteld, mag de thermostaat zich niet in het programma "0" bevinden (aanduiding "PROG 0" rechtsonder). Verlaat dit programma en pas dan kunnen beide bovengenoemde temperatuurwaarden worden ingesteld. Houd hiervoor rekening met hoofdstuk 11. f).

Het programma "0" is de vorstbeschermingsmodus, de temperatuur is in deze bedrijfsmodus vast op +7 °C ingesteld (niet veranderbaar).

• Druk kort op de toets "TEMP". De temperatuuraanduiding rechts in de display knippert.
• Om de comforttemperatuur in te stellen drukt u op de toets “ ✝” (3) tot op de display de gewenste temperatuur wordt weergegeven.

Als u de toets langer ingedrukt houdt, zal de waarde snel aangepast worden.

- Om de spaartemperatuur (nachtdaling) in te stellen drukt u op de toets “ Ⓐ” (4) tot op de display de gewenste temperatuur wordt weergegeven.

Als u de toets langer ingedrukt houdt, zal de waarde snel aangepast worden.

- Om de instelmodus te beëindigen, drukt u kort op de toets "OK". De temperatuuraanduiding stopt met knipperen, de temperaturen zijn opgeslagen.

De instelmodus wordt automatisch verlaten als er gedurende ca. 10 seconden geen toets wordt ingedrukt.

e) Handmatig bedrijfsmodus wisselen

1. Kortstondige wissel van de bedrijfsmodus

- Druk een maal (!) op de toets “ ⚙” (3) of “ ⚫(4) en u kunt van de huidige bedrijfsmodus (comfort- of spaartemperatuur) naar de andere omschakelen.

Bovendien verschijnt op de display een handsymbool “” om weer te geven dat de bedrijfsmodus handmatig werd omgeschakeld (het symbool verschijnt uitsluitend bij de andere bedrijfsmodus).

- De handmatige instelling blijft zo lang actief tot het huidige uur afgelopen is.

Voorbeeld:

Wanneer u in de voormiddag (comforttemperatuur is actief) om 10:53u op de toets “(4) drukt om de spaartemperatuur te selecteren, wordt al om 11:00u opnieuw naar de comforttemperatuur teruggeschakeld.

2. Langere wissel van de bedrijfsmodus voor een bepaalde tijd

Deze functie kan vb. worden gebruikt wanneer u op een avond langer wakker wilt blijven en daarom voor een bepaalde tijd het omschakelen naar de spaartemperatuur (nachtdaling) wilt verhinderen.

- Druk meermaals (!) op de toets “ ⚙” (3) of “ ⚣(4) en zo kan een tijdsperiode worden ingesteld voor hoe lang de handmatige selectie van de bedrijfsmodus moet duren.

Instelbaar is een tijdsperiode van 1 tot 23 uur (telkens 1 uur).

Voor een snelle instelling dient u de betreffende toets langer ingedrukt te houden.

Om de instelmodus te verlaten, kunt u ofwel kort op de toets "OK" drukken of gedurende 10 seconden geen enkele toets indrukken.

- Na afloop van de ingestelde tijdsperiode (vb. 3 uur) wordt de automatische bedrijfsmodus verdergezet (comfort- of spaartemperatuur naargelang de tijd en het schakelprogramma).

- Wanneer u voortijdig naar de automatische bedrijfsmodus wilt terugkeren, controleert u welk symbool op dat moment wordt weergegeven ("☀" of "☐") en drukt u op de andere toets.

Voorbeeld:

Wanneer het symbool “ ” en het handsymbool “ ” wordt weergegeven (handmatige bedrijfsmodus), drukt u op de toets “ ”(4).

Wanneer daarentegen het symbool “” en het handsymbool “” wordt weergegeven (handmatige bedrijfsmodus), drukt u op de toets “” (3).

f) Schakelprogramma selecteren of instellen

Indien dit nog niet is gebeurd, stelt u eerst de weekdag en de tijd in. Selecteer tussen de verwarmings- en koelmodus en stel dan de gewenste comfort- en spaartemperatuur in.

De kamertemperatuurregelaar beschikt over 10 vast voorgeprogrammeerde schakelprogramma's en 10 vrij programmeerbare schakelprogramma's.

Op de onderste rand van de LC-display (bij de op de behuizing afgedrukte 24h-tijdslijst) worden naargelang het schakelprogramma, smalle zwarte strepen weergegeven (een streep per uur).

Een zwart streepje betekent, dat op dat uur de comforttemperatuur van de thermostaat wordt aangehouden.

Als er geen streep zichtbaar is, werkt de thermostaat met de spaartemperatuur (nachtdaling).

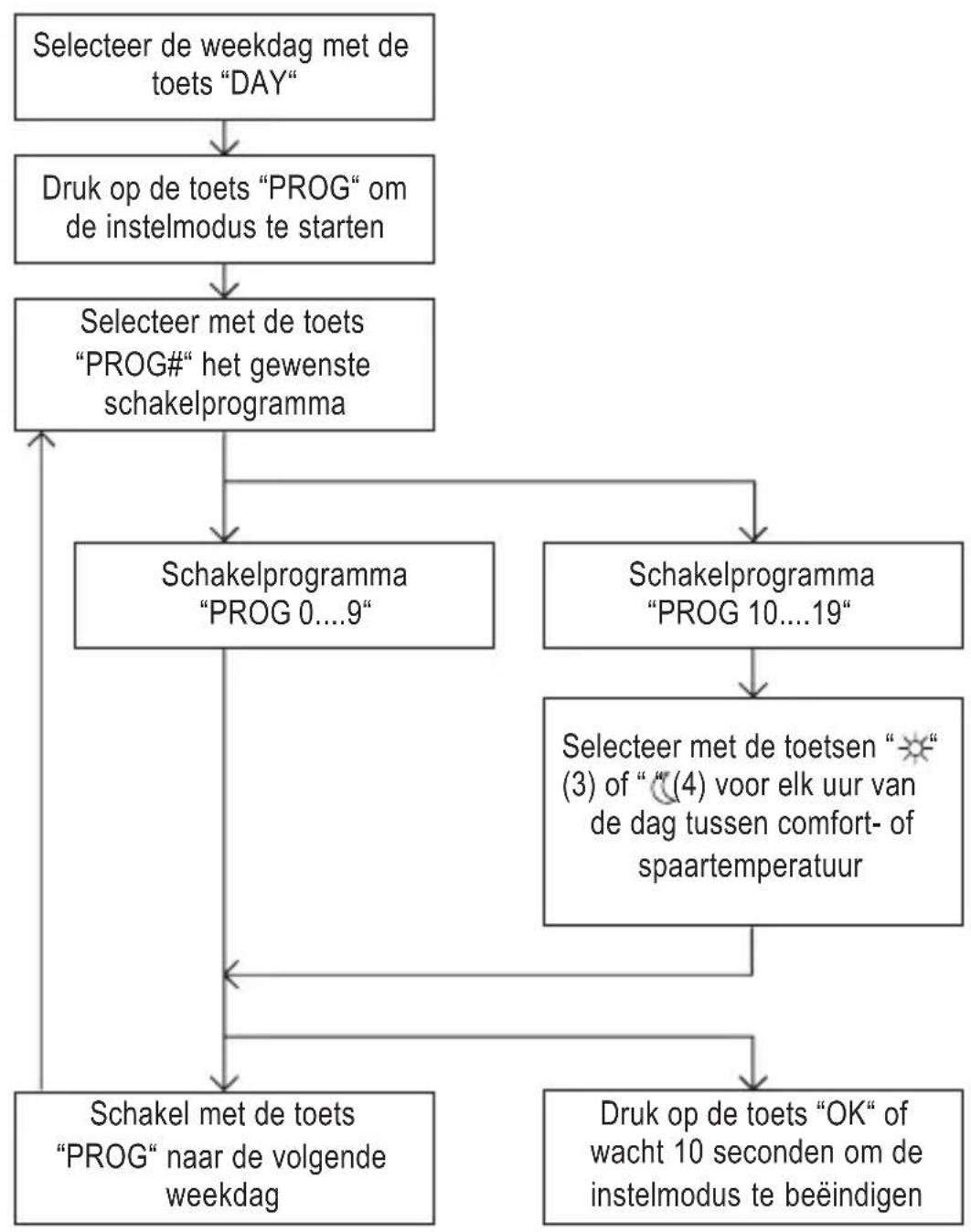

Ga als volgt te werk (zie ook stroomschema op de volgende pagina):

• Druk kort op de toets "DAY" (K) tot de brede zwarte balk aan de bovenste rand van de display zich onder de gewenste weekdag bevindt (zie ook hoofdstuk 11. a).
• Druk kort op de toets "PROG" om de instelmodus te activeren.
• Selecteer met de toets "PROG#" het gewenste schakelprogramma. De schakelprogramma's "PROG 0" tot "PROG 9" zijn vast voorgeprogrammeerd en kunnen niet worden gewijzigd.

Het schakelprogramma "PROG 0" is een speciaal vorstbeschermingsprogramma. Hier is de temperatuur vast op +7 °C ingesteld. Op de display verschijnt bovendien het sneeuwvloksymbool "

Attentie, belangrijk!

Wanneer u het schakelprogramma "PROG 0" hebt geselecteerd (vorstbeschermings-symbool "★" en aanduiding "PROG 0" op de display), kan de comfort- of spaartemperatuur niet worden ingesteld (zie hoofdstuk 11. d).

Wanneer u een comfort- of spaartemperatuur wilt instellen, selecteert u eerst een ander schakelprogramma dan "PROG 0".

- De schakelprogramma's "PROG 10" tot "PROG 19" kunnen vrij door u worden geprogrammeerd.

Selecteer met de toets "PROG#" vb. het schakelprogramma "PROG 10".

De linkerstreep bij de 24u-tijdslijst knippert, het verschijnt als tijd "0:00".

Met de toetsen “☀” (3) of “℃” (4) kunt u nu selecteren, welke temperatuurwaarde de thermostaat tussen 0:00u en 0:59u moet aanhouden.

De toetsen “ ✉” (3) staat daarbij voor de comforttemperatuur en de toets “ ⚫(4) voor de spaartemperatuur (nachtdaling).

Bij het indrukken van de toets “”(3) verschijnt een streep bij het overeenkomstige uur, bij de toets “”(4) verdwijnt de streep bij het overeenkomstige uur.

Na elke druk op de toets schuift de knipperende streep een uur naar rechts en de tijdsaanduiding in de display wordt een uur verhoogd.

- Als het schakelprogramma voor de volgende weekdag moet worden ingesteld, drukt u op de toets "PROG". Boven op de display schuift de brede, zwarte balk voor de weergave van de weekdag een dag verder.

Zoals hierboven beschreven, selecteert u het schakelprogramma voor de nieuwe weekdag met de toets "PROG#" (een van de vast geprogrammeerde schakelprogramma's of een van de vrij door u programmeerbare schakelprogramma's).

- Om de instelmodus te beëindigen, drukt u kort op de toets "OK". Linksboven op de display verschijnt opnieuw de huidige tijd.

De instelmodus wordt automatisch verlaten als er gedurende ca. 10 seconden geen toets wordt ingedrukt. De programmering wordt daarbij overgenomen.

Belangrijk!

De programmering van de schakelprogramma's moet voor elke weekdag gebeuren. In de basisinstelling is voor elke weekdag het schakelprogramma "PROG 1" vooringesteld.

g) Vorstbeschermingsfunctie

Deze vorstbeschermingsfunctie is alleen beschikbaar wanneer de kamertemperatuurregelaar zich in de verwarmingsmodus bevindt (zie hoofdstuk 11. c).

De kamertemperatuurregelaar houdt de temperatuur hier boven de +7 °C.

• Druk kort op de toets "DAY" (K) tot de brede zwarte balk aan de bovenste rand van de display zich onder de gewenste weekdag bevindt (zie ook hoofdstuk 11. a).
• Druk kort op de toets "PROG" om de instelmodus te activeren.
• Selecteer met de toets "PROG#" het schakelprogramma "PROG 0". Onder de tijdsaanduiding verschijnt een sneeuwvloksymbool "※".
• Om de instelmodus te beëindigen, drukt u kort op de toets "OK". Linksboven op de display verschijnt opnieuw de huidige tijd.

De instelmodus wordt automatisch verlaten als er gedurende ca. 10 seconden geen toets wordt ingedrukt. De programmering wordt daarbij overgenomen.

Neem voor de selectie of instelling van de schakelprogramma's hoofdstuk 11. f) in acht.

Attentie, belangrijk!

Wanneer u de vorstbeschermingsfunctie hebt geselecteerd (symbool “*” en aanduiding “PROG 0” op de display), kan de comfort- of spaartemperatuur niet worden ingesteld (zie hoofdstuk 11. d).

Wanneer u de temperatuurwaarde voor de comfort- of spaartemperatuur wilt instellen, selecteert u eerst een ander schakelprogramma dan "PROG 0"!

h) Hysterese instellen

Opdat de thermostaat niet bij elke kleine temperatuurswijziging een schakelprocedure zou activeren, kan de hysterese tussen de 1 °C en 2 °C worden omgeschakeld.

Voorbeeld:

Bij gebruik van de verwarmingsmodus en een ingestelde temperatuurswaarde van 20 °C zal de thermostaat bij een hysterese van 1 °C de verwarming bij een omgevingstemperatuur van 19,5 °C inschakelen en bij 20,5 °C uitschakelen.

Wanneer u de hysterese op 2 °C instelt, schakelt de thermostaat de verwarming bij 19 °C in en bij 21 °C uit.

• Druk kort op de toets "MODE" om de instelmodus te activeren.
• Selecteer met de toets "1C/2C" de gewenste hysterese.

Weergave "1°": hysterese op 1 °C ingesteld

Weergave "2°": hysterese op 2 °C ingesteld

- Om de instelmodus te beëindigen, drukt u kort op de toets "OK".

De instelmodus wordt automatisch verlaten als er gedurende ca. 10 seconden geen toets wordt ingedrukt.

i) Inschakelvertraging in-/uitschakelen

De inschakelvertraging verhindert dat het aangesloten verwarmings- of koelapparaat bij snel schommelende temperaturen te vaak wordt in- of uitgeschakeld.

Voorbeeld:

Als de inschakelvertraging is geactiveerd, wordt een aangesloten verwarming pas ingeschakeld, wanneer ze eerst gedurende 5 minuten was uitgeschakeld.

In de koelmodus is de inschakelvertraging ter bescherming van de koudecompressor automatisch geactiveerd; ze kan niet worden uitgeschakeld.

• Druk kort op de toets "MODE" om de instelmodus te activeren.
• Schakel met de toets "DELAY" de inschakelvertraging in (linksonder op de display verschijnt "DLY") of uit.
• Om de instelmodus te beëindigen, drukt u kort op de toets "OK".

De instelmodus wordt automatisch verlaten als er gedurende ca. 10 seconden geen toets wordt ingedrukt.

j) Basisinstellingen herstellen (reset)

Met de verzonken geplaatste toets "RESET" kunnen de basisinstellingen van de thermostaat worden hersteld.

Daarbij gaan alle door u gemaakte instellingen verloren!

De basisinstellingen zijn:

Tijd: 0:00

Weekdag: ...... zondag

Temperatuurwaarde voor daggebruik: ..... 19 °C

Temperatuurwaarde voor nachtgebruik: ... 15 °C

Schakelprogramma:...... elke dag is op schakelprogramma "PROG 1" ingesteld

Hysterese: 1 °C

Inschakelvertraging: Uitgeschakeld

Modus: ...... Verwarmingsmodus

12. Onderhoud en reiniging

Service en reparaties mogen alleen uitgevoerd worden door een specialist/gespecialiseerde reparatieplaats. Er bevinden zich geen onderhoudsonderdelen in het binnenste van het product; vervang ze daarom nooit.

Gebruik voor de reiniging van de buitenkant van de kamertemperatuurregelaar alleen een schone, droge en zachte doek.

Druk niet te hard op het scherm. Dit kan tot krassporen of een foutieve werking van het scherm leiden of ervoor zorgen dat het scherm breekt.

Stof op de behuizing kan eenvoudig worden verwijderd met een stofzuiger of een zachte, schone kwast.

Gebruik nooit agressieve reinigingsmiddelen of andere chemische oplosmiddelen, omdat deze schade kunnen veroorzaken aan het oppervlak of zelfs de functionering aantasten.

13. Afvoer

a) Algemeen

Verwijder het onbruikbaar geworden product in overeenstemming met de geldende wettelijke bepalingen.

b) Batterijen en accu's

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu's in te leveren; verwijdering via het huisvuil is niet toegestaan!

Batterijen/accu's die schadelijke stoffen bevatten, zijn gemarkeerd met nevenstaand symbool. Deze mogen niet via het huisvuil worden afgevoerd.

De aanduidingen voor irriterend werkende, zware metalen zijn: Cd=cadmium, Hg=kwik, Pb=lood (betekenis staat op de batterij/accu, bijv. onder de hiernaast afgebeelde containersymbolen).

U kunt verbruikte batterijen/accu's gratis bij de verzamelpunten van uw gemeente, onze filialen of overal waar batterijen/accu's worden verkocht, afgeven!

Zo voldoet u aan de wettelijke verplichtingen voor afvalscheiding en draagt u bij aan de bescherming van het milieu.

Voedingsspanning .... 3 V/DC, 2 batterijen van het type AA/Mignon

Temperatuurinstelbereik ....+5 °C tot +30 °C

Hysterese .... 1 °C of 2 °C (omschakelbaar)

Schakelspanning 230 V/AC, 50 Hz of 24 V/DC

Contactbelastbaarheid ...... 6 A (ohmse belasting)

Bedrijfsmodus ....verwarmings- of koelmodus

Vorstbeschermingsfunctie ...... ja (via schakelprogramma "PROG 0")

Schakelprogramma's 20

(daarvan 10 voorgeprogrammeerd en 10 vrij programmeerbaar)

Nachtdaling ...... ja

Afmetingen (B x H x D) 155 x 80 x 31 mm

Weekdag instellen (hoofdstuk 11. a)

• Toets "DAY" kort indrukken

Tijd instellen (hoofdstuk 11. b)

- Toets "HOUR" indrukken voor instelling van de uren, toets "MIN" voor instelling van de minuten (toets langer ingedrukt houden voor snel instellen)

Verwarmings- of koelmodus selecteren (hoofdstuk 11 c)

• Toets "PROG" kort indrukken, dan toets "CL/HT" kort indrukken (in display "HT" = verwarmingsmodus, "CL" = koelmodus)
• Om de instelmodus te verlaten drukt u kort op de toets "OK" of wacht u 10 seconden

Comfort- en spaartemperatuur instellen (hoofdstuk 11. d)

• Toets "TEMP" kort indrukken
- Om de comforttemperatuur in te stellen, drukt u op de toets “ ⚙” (langer ingedrukt houden om snel in te stellen)
- Om de spaartemperatuur (= nachtdaling) in te stellen, drukt u op de toets “ ℈” (langer ingedrukt houden om snel in te stellen)
- Om de instelmodus te verlaten drukt u kort op de toets "OK" of wacht u 10 seconden

Handmatige selectie van comfort of spaartemperatuur is geactiveerd (hoofdstuk 11. e)

• Naargelang de gewenste bedrijfsmodus drukt u 1x kort op de toets “ *” of “ ; bij het volgend volle uur wordt de automatische modus opnieuw gebruikt
• Wanneer de handmatige bedrijfsmodus gedurende langere tijd gewenst is (vb. bij een feestje), druk dan meermaals op de overeenkomstige toets voor de instelling van een tijd van 1 - 23 uur. Na afloop van deze tijd wordt de automatische modus opnieuw gebruikt.

Schakelprogramma selecteren (hoofdstuk 11. f)

• Selecteer eerst met de toets "DAY" de weekdag, druk dan kort op de toets "PROG".
• Selecteer met de toets "PROG#" het gewenste schakelprogramma (schakelprogramma 0-9 zijn voorgeprogrammeerd en niet veranderbaar).

Bij schakelprogramma 11-19 met de toets “☀” of “©” voor de 24 uur van de dag op het betreffende uur de comfort- of spaartemperatuur selecteren.

- Met de toets "PROG" naar de volgende dag gaan en daar het schakelprogramma instellen of met de toets "OK" de instelmodus verlaten (anders 10 seconden wachten zonder op een toets te drukken).

Vorstbeschermingsfunctie gebruiken (hoofdstuk 11. g)

• Selecteer eerst met de toets "DAY" de weekdag, druk dan kort op de toets "PROG".
• Selecteer met de toets "PROG#" het schakelprogramma "PROG 0"
• Met de toets "PROG" naar de volgende dag gaan en daar het schakelprogramma instellen of met de toets "OK" de instelmodus verlaten (anders 10 seconden wachten zonder op een toets te drukken).

Hysterese instellen (hoofdstuk 11. h)

• Druk kort op de toets "PROG"
• Schakel met de toets "1C/2C" tussen 1 °C en 2 °C
• Om de instelmodus te verlaten drukt u kort op de toets "OK" of wacht u 10 seconden

Inschakelvertraging in-/uitschakelen (hoofdstuk 11. i)

• Druk kort op de toets "PROG"
- Schakel met de toets "DELAY" de inschakelvertraging in ("DLY" op de display) of uit (opmerking: In de koelmodus is de inschakelvertraging ter bescherming van de koelcompressor niet uitschakelbaar)
- Om de instelmodus te verlaten drukt u kort op de toets "OK" of wacht u 10 seconden

Basisinstelling herstellen (hoofdstuk 11. j)

- Toets "RESET" kort indrukken. Daarbij gaan alle instellingen verloren.

D Impressum

Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.

Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehouden.
