GEBRUIKSAANWIJZING SNM 33 B1 SILVERCREST

Bedienings- en veiligheidsinstructies

DE

AT

CH

NAHMASCHINE

Vouw voör het lezen de pagination met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

Inleiding.. 28
Gebruik volgens voorschrift 28
KorteKennismaking 28
Accessoires.. 28
Technische gegevens.. 29

Belangrijke veiligheidsinstructies.. .Pagina 30

Voorbereiding

Naaimachine op hetlichtnet aansluiten . 31
Gloeilampje verrangen.. 31
Pltbodemstuk aanbrengen.. 32
Naald aanbrengen . 32
Naaivoethendel met twee standen.. 33
Naaivoethouder bevestigen.. 33
Onderdraad opspoelen.. 34
Spoel aanbrengen.. 34
Bovendraad inrijgen.. 35
Garenspanning . 36
Interne garenterugvoer . 36

Beginselen van het naaien

Stikken / Praktische toepassingen.. 37
Naald- en garentabel . 37

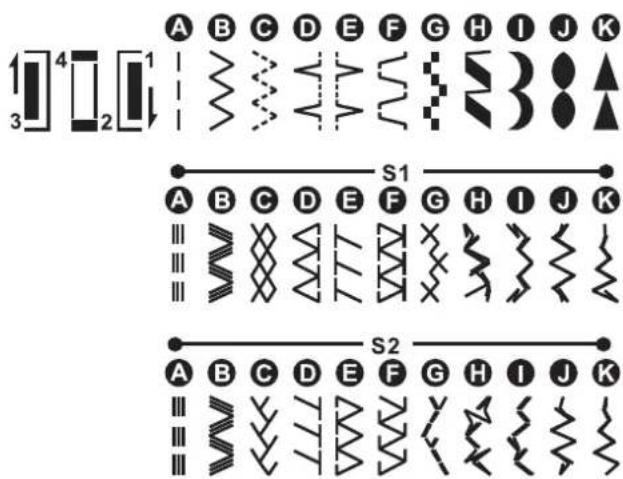

Steekeuze . 38

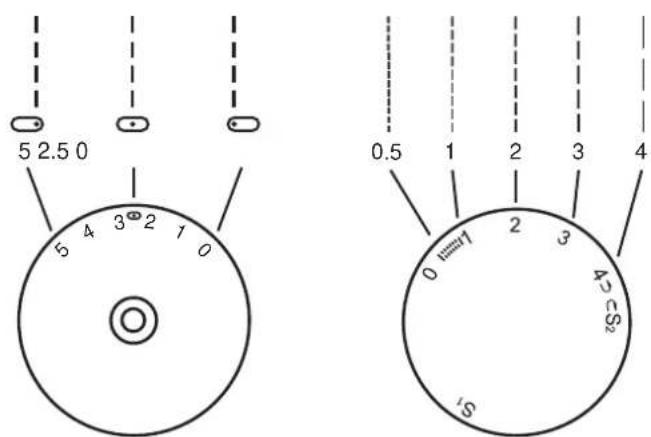

Rechte steck en naaldstand . 38

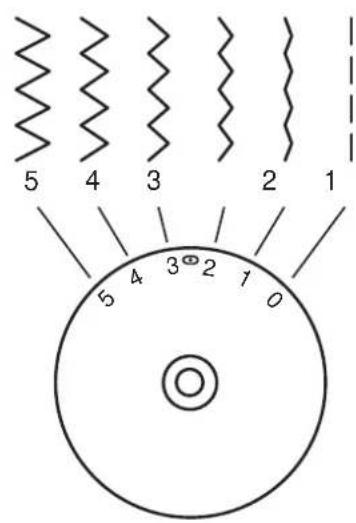

Zigzagsteek.. 39
Ritssluitingvoetje.. 39
Blindzoomoetje.. 40

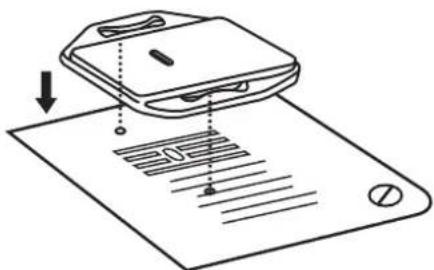

Knoopaannaaiervoetje.. 40

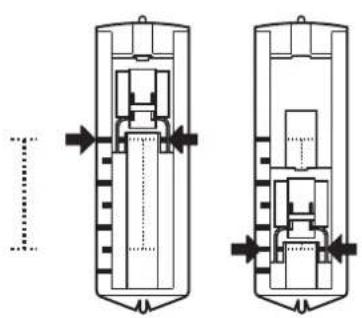

Knoopsgatvoetje . 41
Overlocksteek . 42

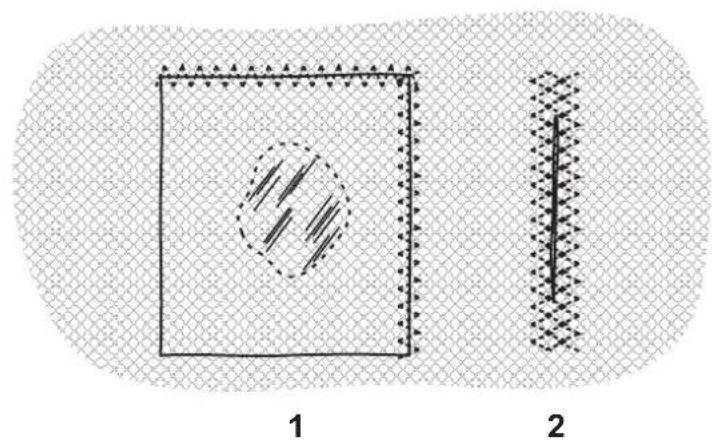

Zigzag in 3 etappes.. 42
Stretchsteek . 43

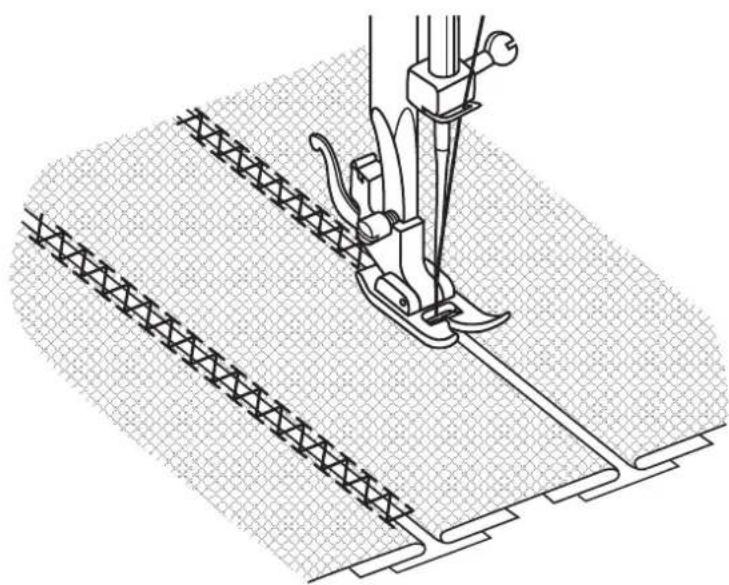

Patchworksteken.. 43

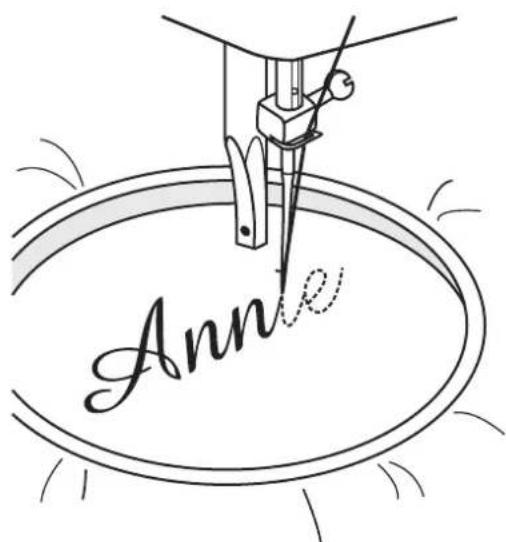

Monogrammen make en borduren met een borduurraam* . 44

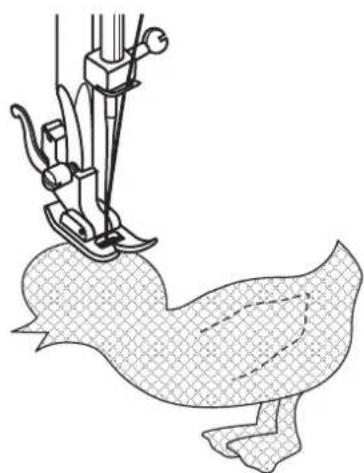

Appliceersteken 44

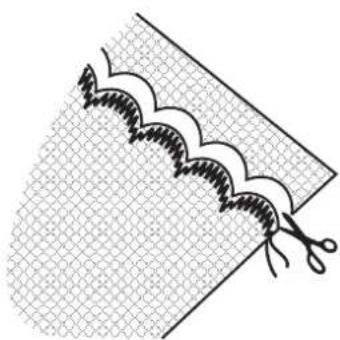

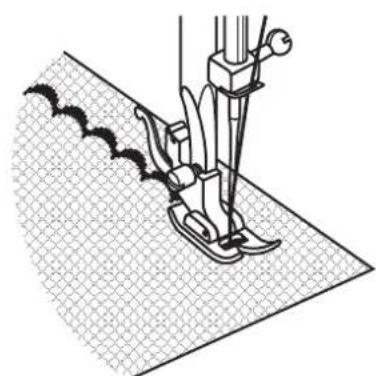

Festonafkanten.. 45

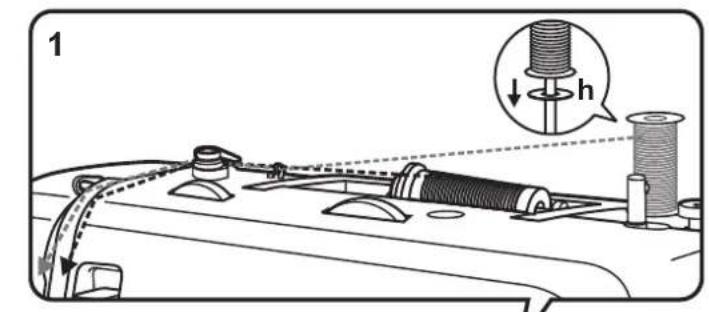

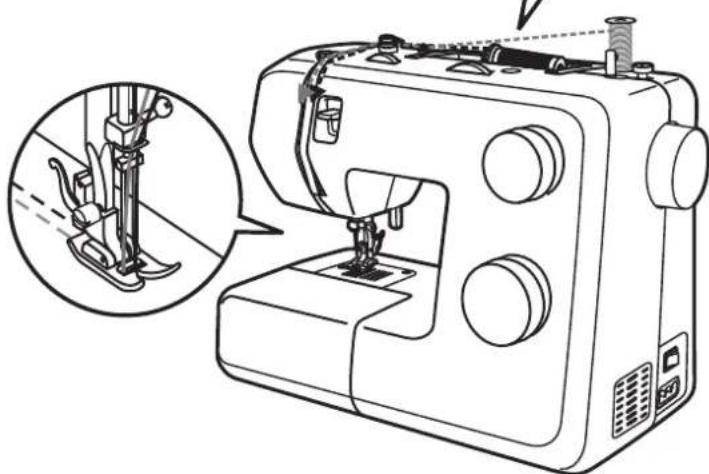

Tweelingnaald.. 45

Onderhoud

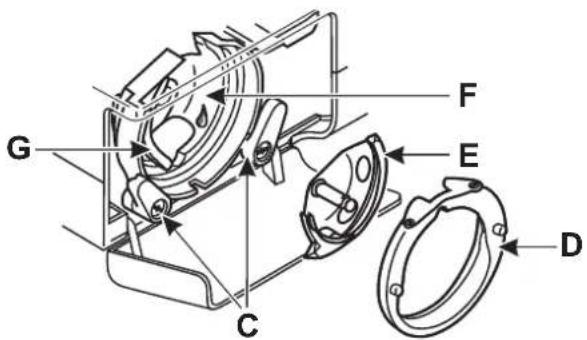

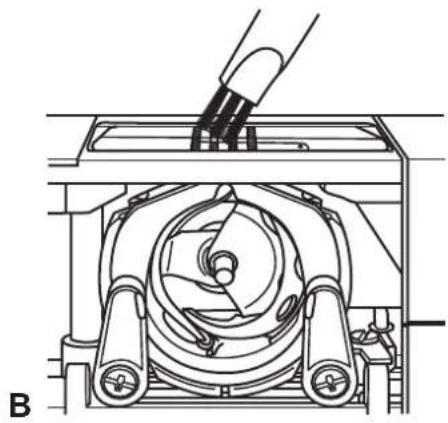

Onderhoud van de machine.. 46

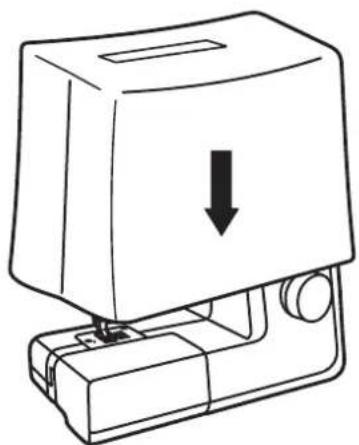

Bewaring. .46
Kleine storingen verhelpen . 47

Afvalverwerking..

Garantie .48

Service

Servicenummer.. 48

Vervaardiger..

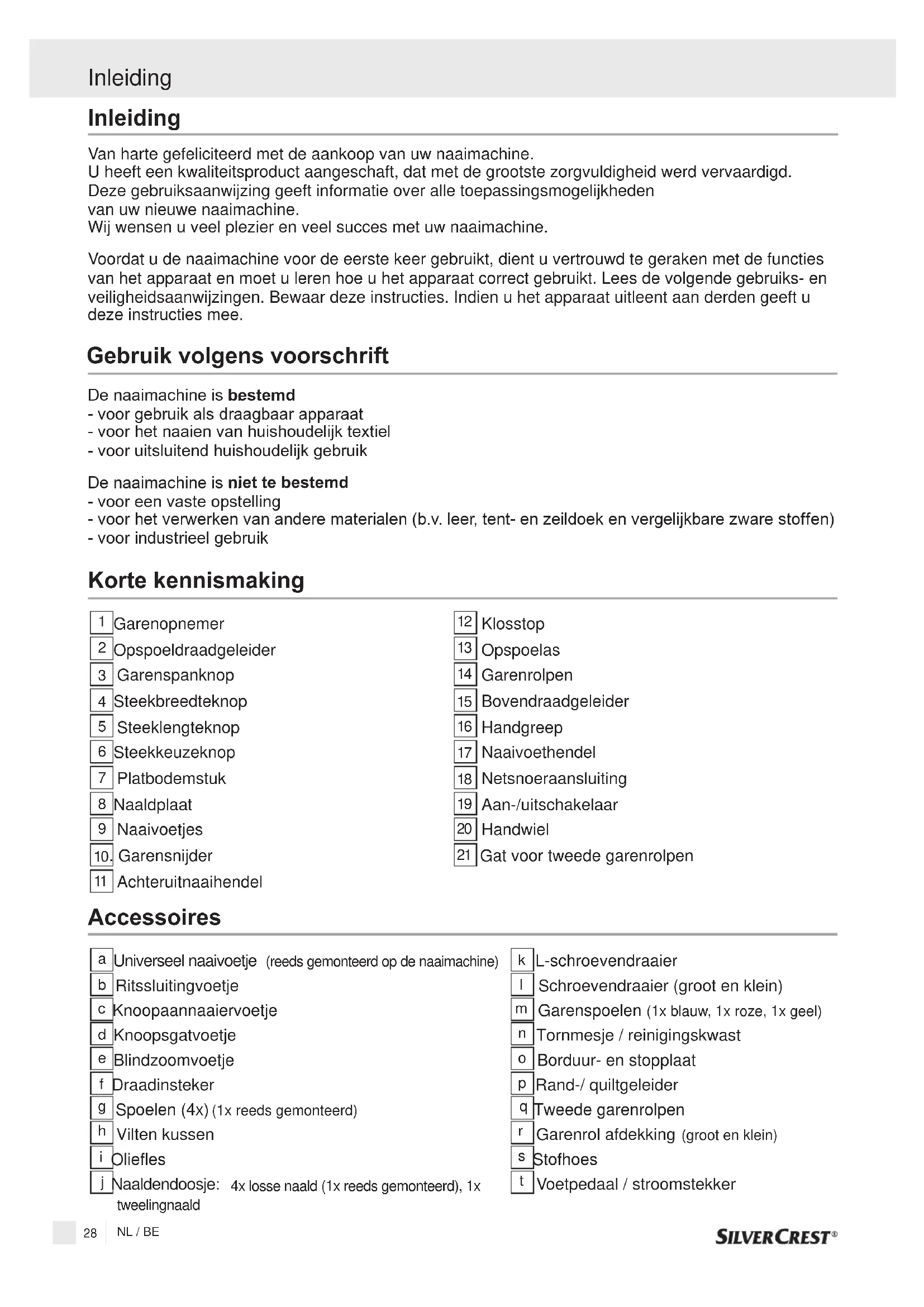

Inleiding

Van harte gefeliciteerd met de aankoop van uw naaimachine.

U heft een kwaliteitsproduct aangeschaft, dat met de grootste zorgvuldigheid werd vervaardigd.

Deze gebruiksaanwijzing geeft informatatie over alle toepassingsmogelijkheden van uw nieuwe naaimachine.

Wij wensen u veel plezier en veel succes met uw naaimachine.

Voordat u de naaimachine voor de eerste keer gebruikt, dient u vertrouwd te geraken met de functies van het apparaat en moet u leren hoe u het apparaat correct gebruikt. Lees de volgende gebruiks- en veiligheidsaanwijzingen. Bewaar deze instructies. Indien u het apparaat uitleent aan derden geeft u deze instructies mee.

Gebruik volgens voorschrift

De naaimachine is bestemd

• voor gebruik als draagbaar apparaat
• voor het naaien van huishoudelijk textiel
• voor uitsluitend huishoudelijk gebruik

De naaimachine is nicht to bestemd

• voor een vaste opstelling
• voor het verwerken van andere materialen (b.v. leer, tent- en zeildoek en vergelijkbare zware stoffen)
• voor industrieel gebruik

KorteKennismaking

1Garenopnemer
2 Opspoeldraadgeleider
3 Garenspanknp
4 Steekbreedteknop
5 Steeklengtheknop
6 Steekkeuzeknop
7 Platbodemstuk
8 Naaldplaat
9 Naaivoetjes
10. Garensnijder
11 Achteruitnaaihendel

12 Klosstop
13 Opspoelas
14 Garenrolpen
15 Bovendraadgeleider
16 Handgreep
17 Naivaothendel
18 Netsnoeraansluiting
19 Aan-/uitschakelaar
20 Handwiel
21Gat voor tweeede garenrolpen

Accessoires

a Universeel naivoetje (reeds gemonteerd op de naaimachine)
bRitssluitingvoetje
c Knoopaannaaiervoetje
d Knoopsgatvoetje
e Blindzoomvoetje
f Draadinsteker
g Spoelen (4x) (1x reeds gemonteerd)
h Vilten kussen
i Oliefles
j Naaldendoosje: 4x losse naald (1x reeds gemonteerd), 1x tweelingnaald

k L-schroevendraier
Schroevendraaier (groot en Klein)
m Garenspoelen (1x blauw, 1x roze, 1x geel)
n Tornmesje /reinigingskwast
Borduur-en stopplaat
p Rand-/ quiltgeider
qTweede garenrolpen
r Garenrol afdekking (groot enklein)
s Stofhoes
Voetpedaal / stroomstekker

Technische gegevens

Nominale spanning		230 Volt/ 50 Hz
Nominal vermogen	- naaimachine	70 Watt
	- naailampje	15 Watt
	- totaal	85 Watt
Afmetingen	- handgreep ingeklapt	c a 382bx298xxd1)82 mm
Lengte van snoer	- netsnoer	ca. 1,8 m
	- kabel van voetpediaal	ca. 1,4 m
Gewicht	- naaimachine	ca. 5,8g
Materialial		aluminium/kunststof
Bedieningselementen	- aan-/uitschakelaar	aanwezig
	- voetpediaal voor naaisnelheid	aanwezig
Weergave-elementen	- naailampje	aanwezig
Grijpersysteme		CB-grijper
Naaldsysteme		130/705H
Radio-onststoord		conform de EU-richtlijk
TÜV gekeurd		Ja
Productgarantie		3aar
Klasse		II

Bij gebruik van een elektrisch apparaat, dienen altijd de standarde veiligheidsmaatregelen in acht genomen te worden.

Lees alle voorschriften goed door voordat u deze naaimachine in gebruik neemt.

GEVAAR - Om de kans op elektrische schok te minimaliseren:

1. Laat deze naaimachine nooit onbeheard achter terwijl de stekker in het stopcontact zit.
2. Trek de stekker van dit apparaat algtd onmiddellijk na gebruik uit het stopcontact evenals voordat u het apparaat schoonmaakt en onderhoudt.
3. Haal de stekker.altijd uit het stopcontact voordat u het lampje verrangt. Vervang het lampje.altijd door een lampje van 15 Watt van hetzelfde type (regio 220-240V).

WAARSCHUWING - Om de kans op brandwonden, vuur, elektrische schok of** persoonlijke letsels te minimisieren:

1. Sta Niet toe dat de machine gebruikt worden als een stuk spelgoed. Extra oplettendheid is geboden wanner deze naaimachine gebruikt worden door of in de nabijheid van kinderen.
2. Gebruik deze naaimachine alleen zoals voorgeschreven in deze handleiding. Gebruik alleen de door de fabrikant aanbevolen accessoires vermeld in deze handleiding.
3. Gebruik de naaimachine nooit als de stekker of de stroomkabel beschadigd is, als deze nicht werkt zoals het hoort, als deze op de grond of in het water geallen is of als deze beschadigd is. Breng de machine aan het dichtstbijzijnde erkende verdelijkpunt of service center voor revisie, reparatie, elektrische of mechanische afstelling.
4. Gebruik de machine nooit als een van de ventilatieopeningen geblokkeerd is. Houd de ventilatieopeningen van de naaimachine en de voetpedaal vrij van opeenhopingen van stof, pluisjes, losse stukjes stof en draad.
5. Houd uw vingers verwijderd van de bewegende delen. Uiterste voorzichtigheid is geboden in de buurt van de naaimachinenaald.
6. Gebruik steeds de juiste naaldplaat. De verkeerde naaldplaat kan de naald doen breken.
7. Gebruik geen kromme naalden.
8. Trek Niet aan de stof of duw de stof Niet terwijl u naait. Hierdoor kan de naald buigen en dus breken.
9. Schakel de machine altijd uit (schakelaar op stand "O") als u aanpassingen uitvoert in de buurt van de naald zoals het inrijgen van de naald, het wisselen van naald, hetplaatsen van de spoel of het wisselen van persvoetje, enz.
10. Haal de stekker algid uit het stopcontact voor het verwijderen van afdekplaten, het oliën van de machine of voor het uitvoeren van om het even welk ander onderhoudswerk beschreven in deze handleiding.
11. Laat niets vallen of steek niets in de openings van de machine.
12. Gebruik de machine nicht buitenshuis.
13. Gebruik de machine nicht in ruimtes waar spuitbussen gebruikt worden of waar zuurstof wordt toegediend.
14. Om de machine uit te schakelen, zet u alle schakelaars op de "uit"-stand ("O") en haalt u verwolgens de stekker uit het stopcontact.
15. Verwijder de stekker Niet uit het stopcontact door aan de stroomkabel te trekken maar vrij de stekker zich vast en trek hieraan.
16. Het geluidsniveau bedraagt onder normale omstandigheden 75dB(A).
17. Zet de machine uit of haal de stekker uit het stopcontact wanner de machine Niet goed werkt.
18. Zet niets op het voetpedaal.
19. Als het snoer aan het voetpedaal is beschadigd,要去 het worden verrangen door de fabrikant, een erkende reparateur of een persoon met vergelijkbare kennis en ervaring om gevaar te voorkomen.
20. Dit toestel kan gebruikt worden door kinderen van 8aar en ouder en personen met lichamelijke, zintuigelijkke of mentale beperkingen of een gebrek aan ervaring en kennis als ze onder toezicht staan of geinstrueerd worden over het gebruik van het toestel door een persoon die verantwoordelijk is voor hun veiligheid en ze de bevaren ervan begrijpen. Kinderen mogen Niet met het toestel spelen.
21. Reiniging en onderhoud mogen nicht zonder toezicht uitgevoerd worden door kinderen.
22. Bewaar de gebruiksaanwijzing op een gespaste plaats in de buurt van de machine en geef deze mee indien u de machine uitleent aan een derde.

BEWAAR DEZE HANDLEIDING

Deze naaimachine is alleen bestemd voor huishoudelijk gebruik.

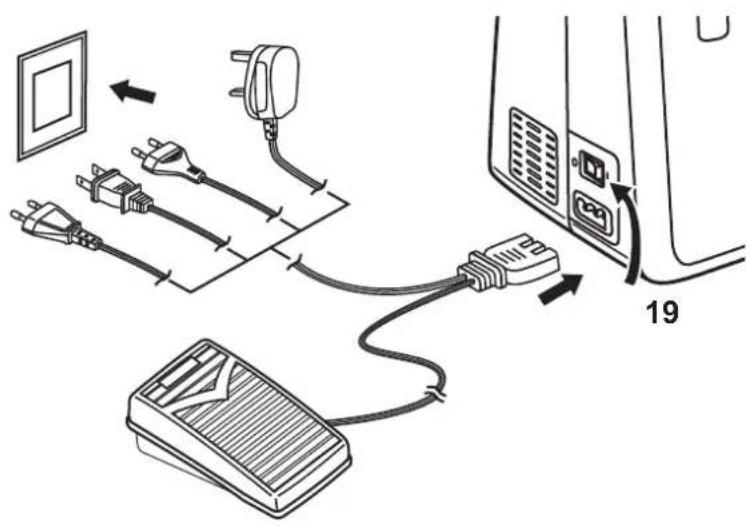

Naaimachine op het Lichtnet aansluiten

Opgepast:

Haal de stekker uit het stopcontact wanner u de naaimachine nicht gebruikt.

Opgepast:

Bij twijfel omtrent de juiste aansluiting van de naaimachine op het lichtnet moet een elektricien worden geraadpleegd. Haal de stekker uit het stopcontact wanner u de naaimachine Niet gebruikt. De machine mag uitsluitend worden gebruikt met het voetpedaal KD-2902/ FC-2902D (netspanning 220-240V).

Raadpleeg de onderstaande tekeningen voor het aansluiten van de machine op het Lichtnet.

Gloeilamp

Wanner de aan-/uitschakelaar (19) van de stand ("O") in de stand ("I") worden gezet, schakelt dat de naaimachine aan en wordt de lamp ontstoken.

Voetpedaal

Het voetpedaal (t) dient tot het regelen van de snelheid van de naaimachine.

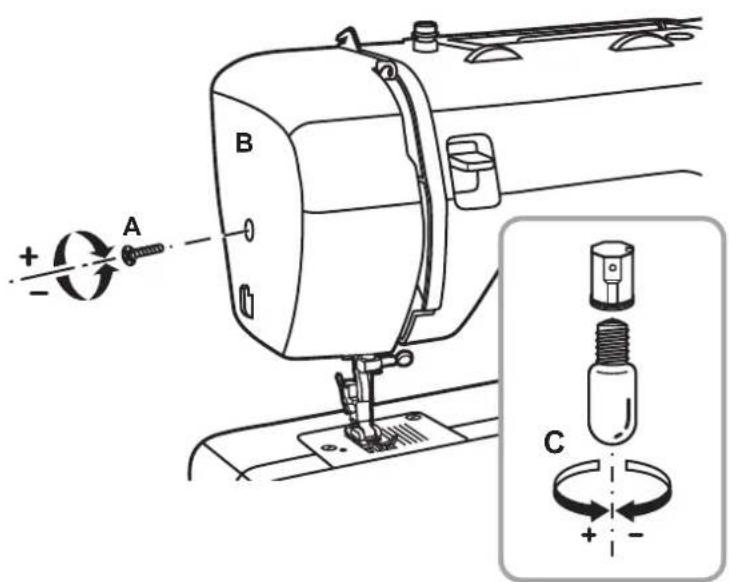

Gloeilampje verrangen

Haal de stekker uit het stopcontact.

1. Neem de schroef (A) los.
2. Verwijder de kap (B).
3. Schroef het gloeilampje (C) los en verrang het.
4. Plaats de kap op de naaimachine en zet deze vast met de schroef.

Wend u in geval van moeilijkheden tot uw leverancier.

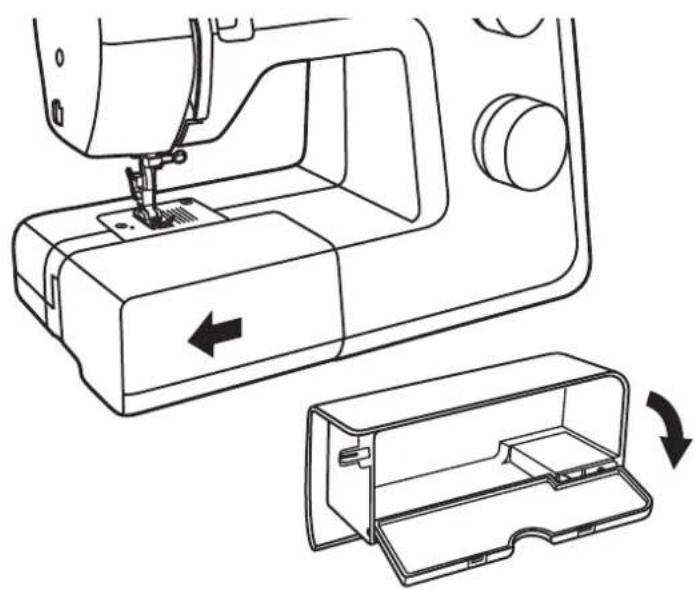

Platbodemstuk aanbrengen

Houd het platbodemstuk (7) horizontaal en schuif in de richting van de pij op+zijnplaats.

Het platbodemstuk kan als accessoiredoos worden gebruikt.

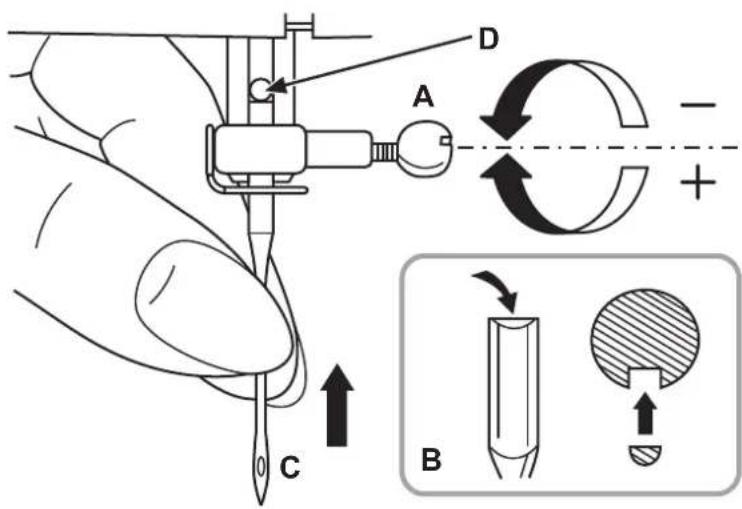

Naald aanbrengen

Opgepast:

Zet de aan-/uitschakelaar (19) in deuitstand ("O").

De naald要去 regelmatig worden verrangen, zeker wanner deze tekenen van slijtage vertoont en problemenveroorzaakt.

Monteer de naald aan de hand van de nevenstaande tekening.

A. Draai de naaldborgbout los, breng een neue naald aan en zet de borgbout goed vast.

B. De naald要去 met de platte kant van de kolf maarachten worden gemonteerd.

C/D. Druk de naald omhoog tot deze stuit.

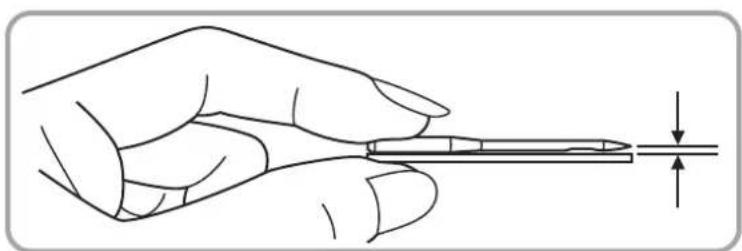

Alleen naalden in perfecte staat gebruiken:

Er kuren problemen optreden bij het gebruik van:

• kromme naalden

-botte naalden

-beschadigde punten

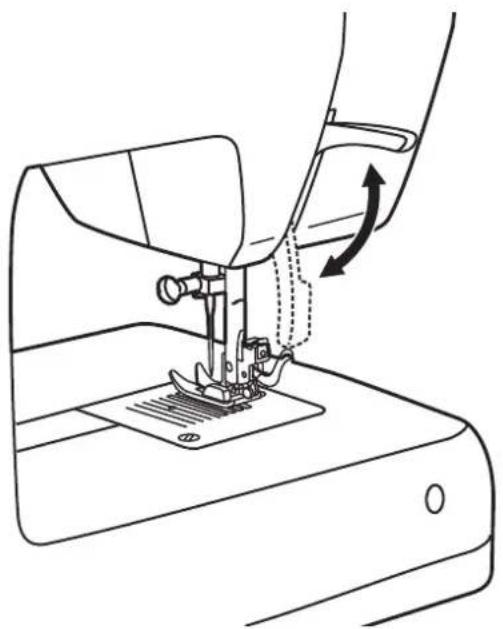

Naaivoethendel met twee standen

Bij het naaien van verscheidene lagendikke stof kan de naaivoethendel (17) ineen hogere stand gesteld worden, wat hetaanbrengen van de stof vergemakkelijkt.

Naivaethouder bevestigen

Opgepast:

Zet de aan-/uitschakelaar (19) in de stand UIT ("O") voor u de bovenstaande handelingen uitvoert.

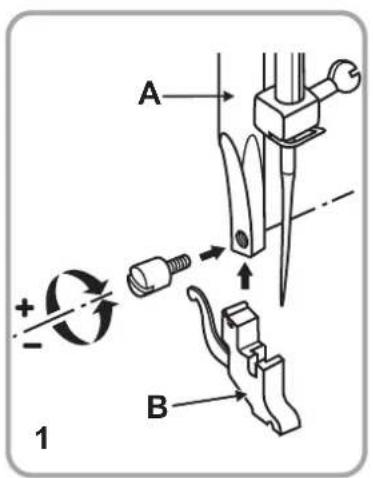

1. Naivaethouder bevestigen

Druk de naaivoethouderstang omhoog (A). Bevestig de naaivoethouder (B) aan hand van de tekening.

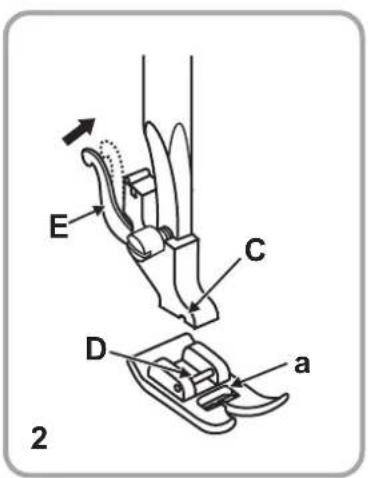

2. Naaivoet bevestigen

Laat de naaivoethouder (B) dalen tot de gleuf (C) zichrecht boven het asje (D) bevindt.

Druk de hendel (E) in de richting van de pijl.

Druk de naaivoethouder (B) omlaag tot de naaivoet (a) er in vastklikt.

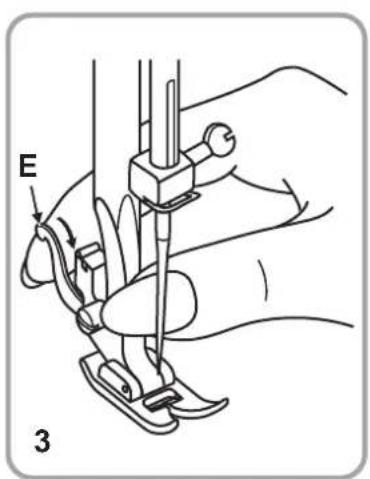

3. Naivoet losnemen

Druk de naaivoet omhoog.

Druk de hendel (E) in de richting van de pijl, waardoor de naaivoet loskomt.

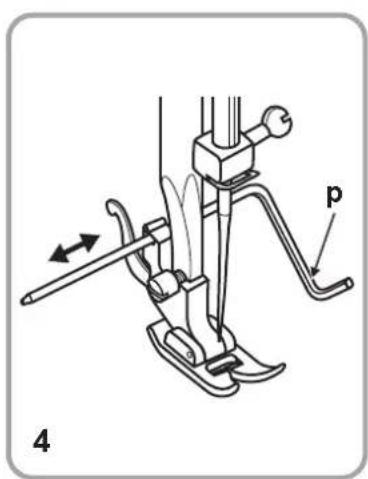

4. Rand-/quiltgeleider (p) bevestigen

Steek de rand-/quiltgeleider (p) aan de hand van de tekening zorgvuldig in de gleuf, bijv. voor zomen, fouwen etc.

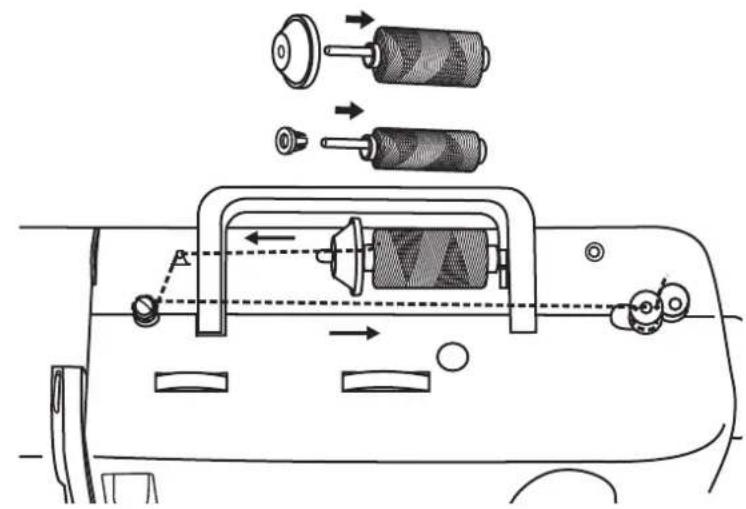

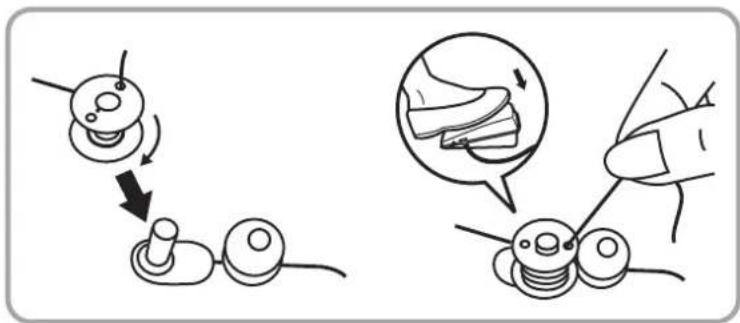

Onderdraad opspoelen

Plaats de garenspoel (m) op de garenrolpen (14) en zet deze vast met een garenrol afdekking (r).

• Kleine garenrol afdekking voor smalle klossen
• Grote garenrol afdekking voor brede klossen

Draad van de garenspoel door de opspoeldraadgeleider (2) trekken.

Steek de draad door de opening in de lege spoel (g), vanaf de binnenkant maar buiten. Schuif de spoel op de opspoelas (13) en schuif die cervolgensaar rechts in de spoel-positie.

Het uiteinde van de draad vasthouden. Druk op de voetpedaal (t). Nadat de draad enkele keren rond de spoel is gewonden,That u de voetpedaal (t) los.De draad loslaten en zo dicht maybeijk bij de spoel afknippen.Druk nogmaals op de voetpedaal (t).

Zodra de spoel vol is, begint die langzamer te draaien. Laat dan de voetpedaal (t) los. Druk de spoel terug in de naai-positie en verwijder de spoel.

Opmerking:

Als de opspoelas (13) zich in de wikkelpositie bevindt, worden het naaien automatisch onderbroken. Druk de opspoelas (13) maar links om te naaien (naaipositie).

Spoel aanbrengen

Opgepast:

Zet de aan-/uitschakelaar in de uitstand ("O").

De spoel (g) kan alleen worden aangebracht of verwijderd wanner de naald zich in de hoogste stand befindt.

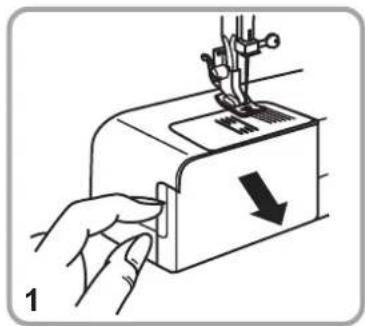

1. Trek het deksel in de richting van de pijl.

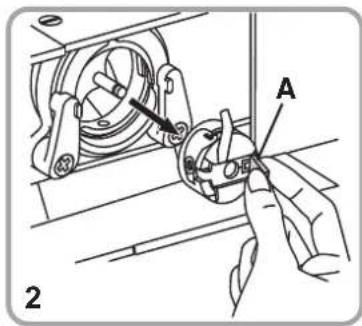

2. Pak het lipje (A) en trek het spoelhuis maar u toe om het te verwijderen.
3. Houd de spoelhouser in de ene hand.
4. Plaats de spoel (3) zodanig dat het garen met de wijzers van de klok mee van de spoel worden getrokken (zie pijltje). (4)
5. Garen in de gleuf en onder de spanveer door trekken.
6. Houd de spoelhouser aan de draaisluiting vast.

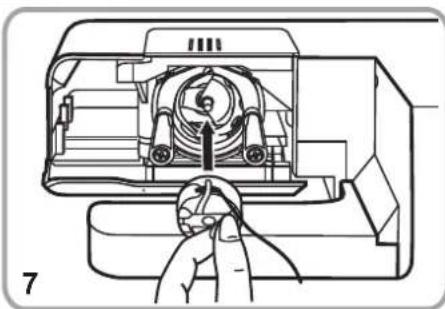

7. Plaats deze in het schuitje.

Opmerking:

Het verwijderen van de onderste draad is op pagina 36 beschreven.

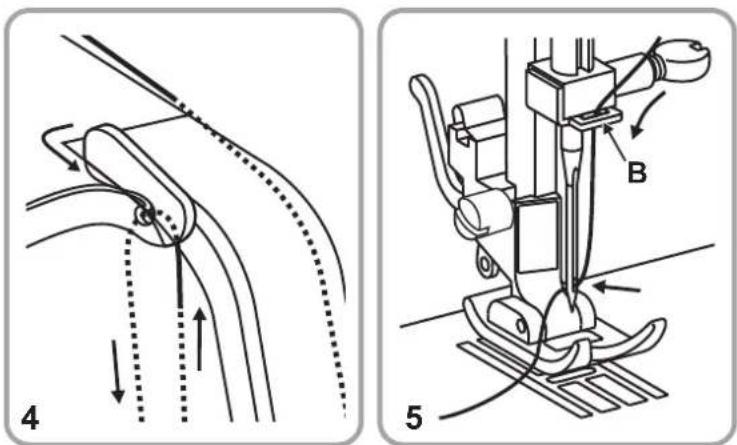

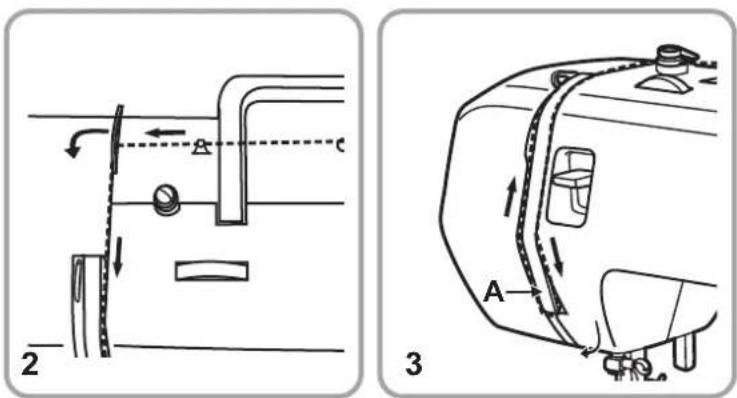

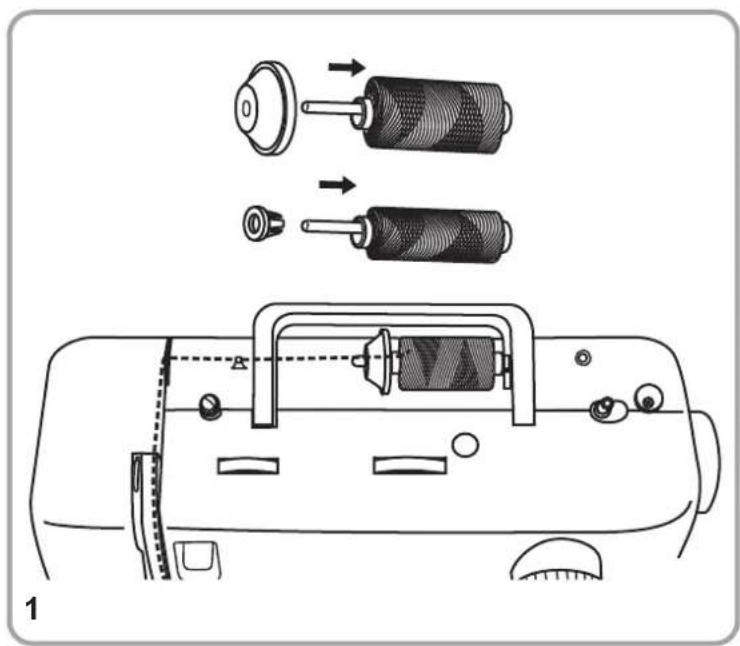

Bovendraad inrijgen

Opgepast:

Aan-/uitschakelaar (19) op ("O") zetten! Naaivoetstang omhoog brengen door tweetraps-naaivoethendel (17) op te tillen, draadhefboom in hoogste positie zetten door het handwiel gegen de klok in te draaien. Bij het inrijgen de pijlen en cijfers op de naaimachine volgen.

1. Plaats de garenspoel (m) op de garenrolpen (14) enzetdeze vast meteen garenrol afdekking (r).

2. Kleine garenrol afdekking voor smalle klossen
   Grote garenrol afdekking voor bredek klossen

3. Bovendraad door de bovendraadgeleider (15) halen van rechtsaar links, dan naar voren in derechtse gleuf leggen enaar onderen leiden.

4. Naar links onder de opening in de draadgeleider (A) door en dan weeer maar boven leiden.
5. Draad van rechtsaar links door degarenopnemer (1) enaar onderen leiden.
6. Draad eerst anschter de grote, metalen draadgeleider (B) en nadien door het oog van de naald leiden. Naald.altijd van voren inrijgen.

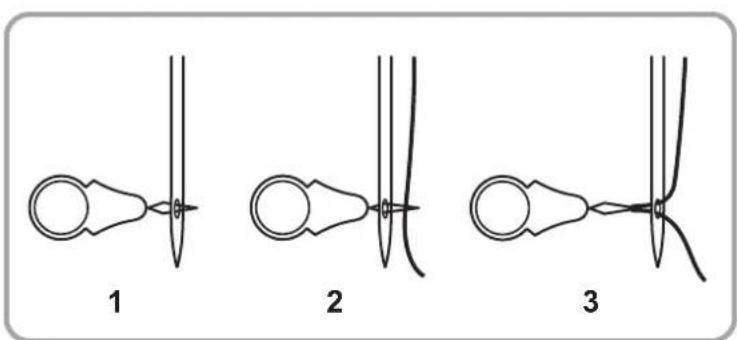

Draadinsteker

De draadinsteker (f)kestu gebruiken als hulp om de draad in de naald te krijgen.

1. Draadinsteker vanachtenaar voren door het oog van de naald steken.
2. De bovendraad door de Ius van de draadinsteker steken.
3. De draadinsteker met de draadteringug door het oog van de naald trekken.

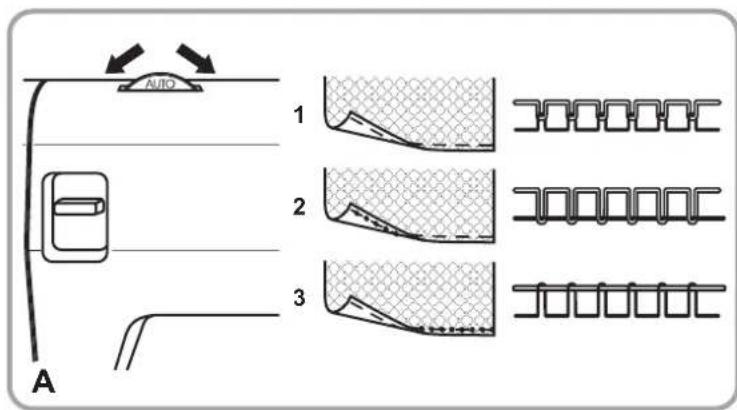

Garenspanning

Bovendraadspanning (A)

De normale bovendraadspanning is: "AUTO" De bovendraadspanning kan hoger worden ingesteld door de knop op het naasthogere nummer te draaien.

De bovendraadspanning kan lager worden ingesteld door de knop op het naastlagere nummer te draaien.

1. Normale bovendraadspanning
2. Bovendraadspanning onvoldoende
3. Bovendraadspanning te groot

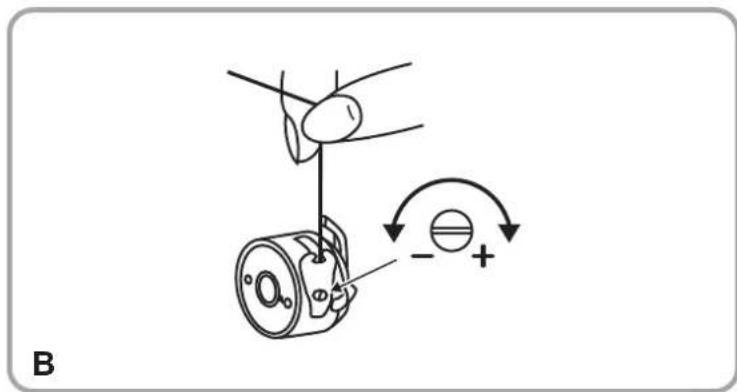

Onderdraadspanning (B)

Nb:

De onderdraadspanning is correct ingesteld tijdens de productie, zodat er geen wijziging nodig is.

U kunt de onderdraadspanning testen door de spoelhouser en de spoel uit het spoelhuis te nemen en deze aan het garen vast te houden. Beweeg ze een of tweemaal heen en weeer. Wanner de spoelspanning goed is, moet er 3 à 5 cm garen uit de spoel komen. Bij te grote spoelspanning komt er in het geheel geen garen uit. Bij te weinig spoelspanning zal er veel meer garen uit de spoel komen. De spoelspanning kan worden nagesteld met dekleine schroef in de zijkant van de spoelhouser.

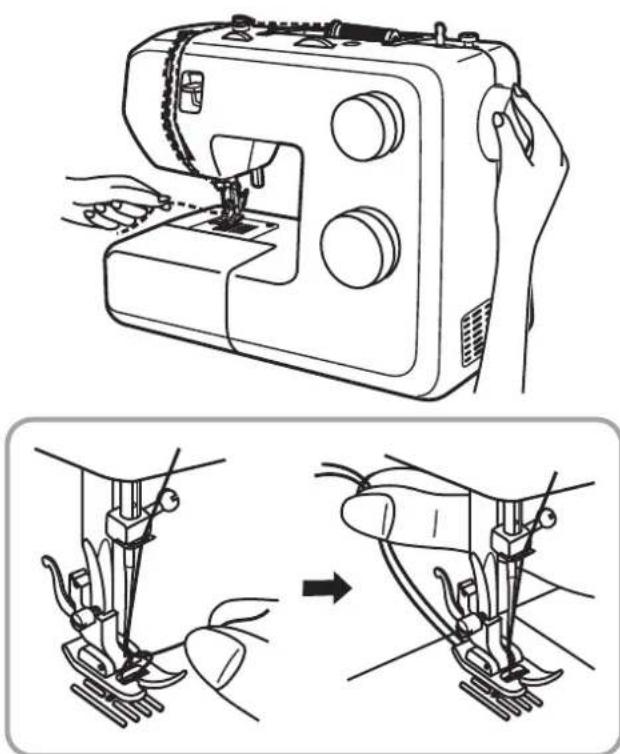

Interne garenterugvoer

Neem de bovendraad in de linkerhand. Draai de naald met het handwiel (20) in de hoogste stand.

Trek de onderdraad met de bovendraad uit de opening in de naaldplaat. Trek beiden draden onder de naaivoet door maarachten.

Stikken / Praktische toepassingen

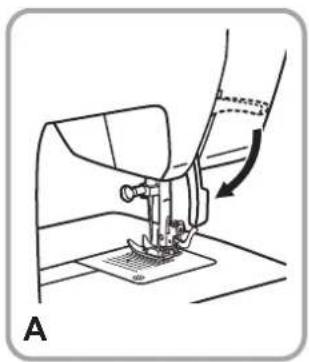

Naaien (A)

Zodra de machine goed is ingeregen en ingesteld, verlaagt u de naivoet voor het beginnen met naaien door de twee-staps naivoethendel (17) te verlagen. Druk cervolgens op het voetpedaal (t) om met het naaien te beginnen.

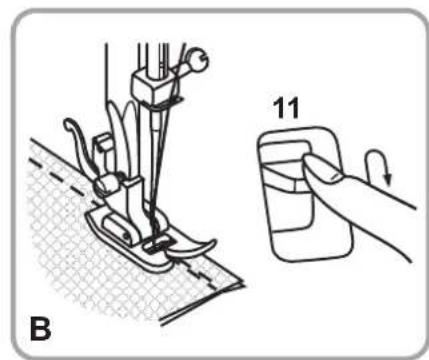

Afhechten (B)

Druk aan het einde van de stof op dechteruitnaaihendel (11). Naai enkele steken achteruit. Laat de hendel los en de machine naait waar vooruit.

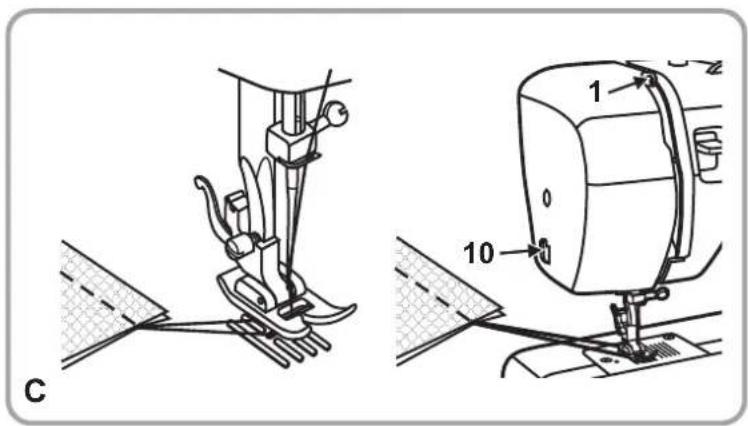

Het losmaken van de naaistof (C)

Het handwiel (20) gegen de klok in draaien om de garenopnemer (1) in de hoogste positie te zetten. De naivoet omhoog brengen en de naaistofaar achteren trekken om de stof los te make.

Draad afsnijden (C)

Houd het garen met beiden handen achechter de naivoet, trek het in de garensnijder (10) en beweeg de handen maar onder.

Naald- en garentabel

NAALD-, STOF- EN GARENKEUZE

NAALD NR.	STOFFEN	GAREN
9-11(65-75)	Fijne stoffen: dunne katoen, voile, serge,+zijde,mousseline,gebirende katoen,tricot,jersey,crépe-stoffen,geweven polyester,overhemd-enblousestoffen.	Licht katoen-,nylon- ofpolyestergaren.
12(80)	Middelzware stoffen:katoen,satijn,zeildoek,dubbelfgebirede stoffen,lichte wollen stoffen.	De meeste garens die in de handelverkrijgbaar+zijn,zijn middeldik engeschikt voor deze stoffen en naalden.Gebruik polyestergaren voorsynthetische stoffen en katoengarenvoor natuurlijke stoffen voor het besteresultaat.Gebruik algijd hetzelfde garen voor deboven-en onderdraad.
14(90)	Middelzware stoffen:katoenen zeildoek,wollenstoffen en dikkegebirede stoffen,badstof enspijkerstof.
16(100)	Zware stoffen:zeildoek,wollenstoffen,tentstofen gequilte stof,spijkerstof enmeubelbekledingstof (fijn tot middelzwaar).
18(110)	Dikke wolleen stof,mantelstof,meubelbekledingstof,leer en vinyl.	Extra dik garen,tapijtgaren(naaivoetdruk moet hoger wordeningesteld).

Attentie: Hoe dikker de stof en hoe dikker het garen, des te sterker moet de naald+zijn.

Let op:

1. Tweelingnaalden können voor algemeen gebruik en decoratieve stiksels worden gebruikt.
2. Wanner u met een tweelingnaald naait, mag de steekbreedte nicht meer dan "2.5" zich.
3. Europese naalden zich genummerd 65, 70, 80 etc. Amerikaanse en Japanse naalden zich genummerd 9, 11, 12, etc.
4. Vervang regelmatig de naald (ondeveer na elk kledingstuk) en/ of zodra de draad breekt of steken worden overgeslagen.

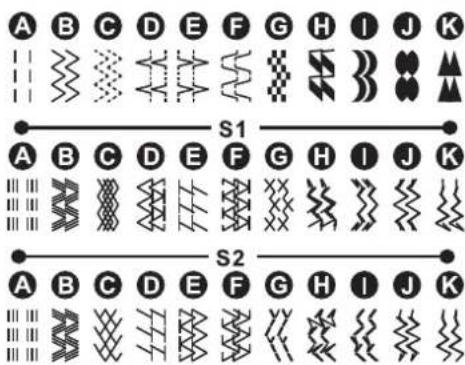

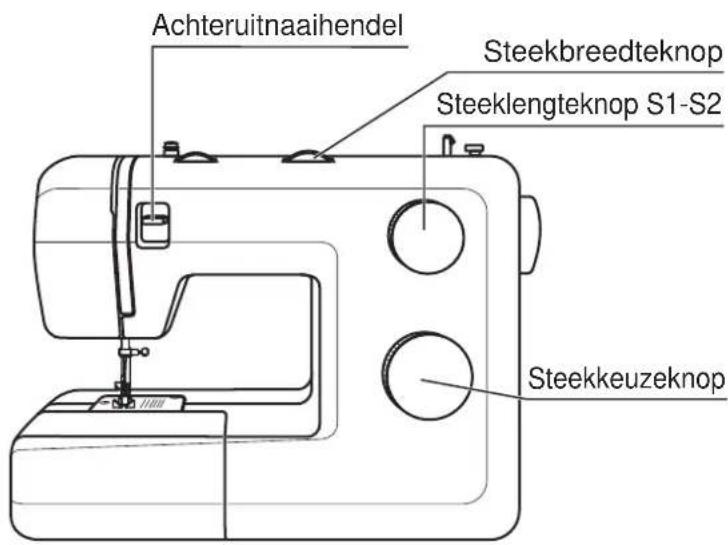

Steekkeuze

Voor de eschde steek
steekkeuzeknop (6) draaien tot het gewenste symbol "A". Naaldpositie van links tot midden instelbaar door aan de steekbreedteknop (4) te draaien.
De steeklengte kan met behulp van de steeklengteknop (5) worden ingesteld.

Voor de zigzagsteek
steekeuzeknop (6) draaien tot het gewenste symbol "B".
De steeklengte en de steekbreedte afhankelijk van het materiaal instellen.

Voor de andere stekenuit de bovenste rij aan de steekeuzeknop (6) draaien tot het gewenste symbol. De steenklenge en stekBreedte waar wens instellen. Voor een optimaal resultaat voor de siersteken G-K in de eerste rij, dient de steenklenge+tussen "0.3" en max. "0.5" ingesteld te worden.

Voor de steken in de tweede rij, aan de steeklengteknop (5) draaien tot "S1", voor de steken in de derde rij, aan de steeklengteknop (5) draaien tot "S2", en de steekeuzeknop (6) draaien tot het gewenste symbol. De steekbreedte maar wens instellen.

Rechte steck en naaldstand

Steekbreedteknop Steenklengtheknop

Draai aan de steekeuzeknop (6) zodatepijl op "A" (rechte-steekpositie) staat.

Algemene regel: Hoe dikker het materiaal, des te dikker moet het garen en de naald, en des te langer moet de steek zich.

Kies uw naaldpositie, van naald links maar naald rechts, door de steekbreedteknop te veranderen van "0" tot "5".

Zigzagsteek

Steekbreedteknop

Steeklengteknop

Draai aan de steekeuzeknop (6) tot "B".

De functie van de steekbreedteknop (4) bij de zigzagsteek

De max. zigzagbreedte is "5". De breedte kan darüber worden verminderd. De zigzagsteek worden met behulp van de steekbreedteknopCUSen "0" en "5" ingesteld.

De functie van de steeklengteknop (5) bij de zigzagsteek

De dichtheid van de zigzagsteek kan met behulp van de steeklengteknop van "0.5" tot "4" worden ingesteld. De normale instelling ligt bij "2.5".

Satijn steek

Wanneer de steeklengte is ingesteldussen "0" en "1" zijn de steken erg zich bij elkaar, dit vomt de satijn stek, welke worden gebruikt voor het makeen van knoopsgaten en decoratieve steken.

Fijne stof

Wanner u zeer fijne stof naait, breng dan een dun papier aan onder de stof. Nadat u klaar bent met naaien, verwijder het papier dan door het voorzichtig weg te trekken.

Ritssluitingvoetje

A

Steck Steck	breedte Steck	engte
A	2.5	1~4

Het ritssluitingvoetje (b) kan links of rechts gemonteerd worden, afhankelijk van de kant van de voet waar genaaid moet worden (A).

Om verder dan de ritsopening te naaien moet de naald in de stof worden gestoken, de naaivoet要去 omhoogpezet worden en het treklipje要去 onder de naaivoet door worden gedrukt. Breng de voet omlaag en naai verder.

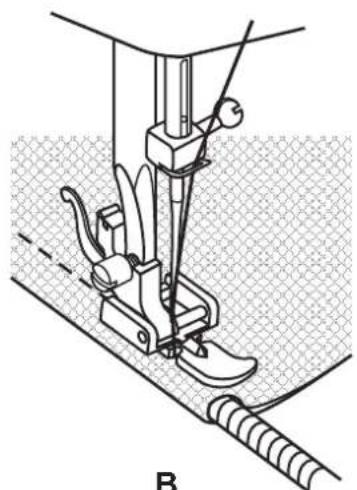

Het is eveneens möglichk, een sierkoordje in een geerband te naaien, waardoor een paspel verkreten wordt. (B)

De steeklengteknop (5) per stofdikte tussen "1" en "4" instellen.

Steek Stekk	breedte Stekk	engte
D	1	~

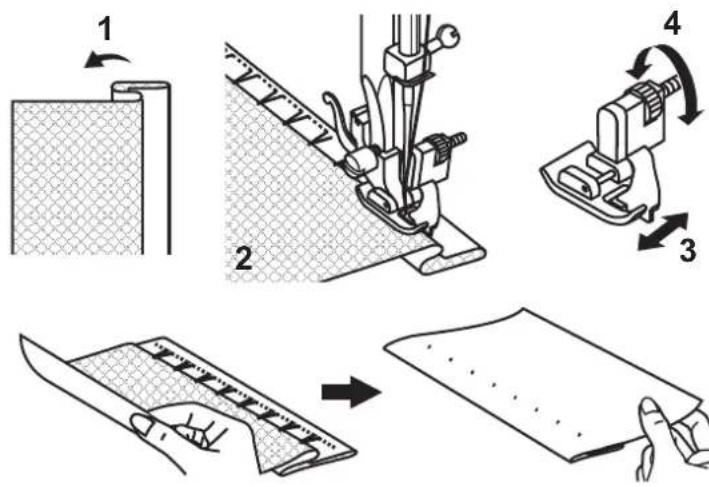

Onder meer voor gordijnzomen, broekzomen en rokzomen.

An. Onzichtbare zoom voor elastische stoffen.

1. Vouw de stof zoals op de tekening te zien is, met de achechterzijde boven.
2. Leg de stof onder de voet. Draai het handwiel vooruit tot de naald links volledig gedaald is. De naald要去 maar net in de vouw dringen, anders要去 de steekbreedte aangepast worden.
   3/4.Stel de geleider in (3) met de knop (4) tot de geleider aanligt op de vouw.

Druh het voetpedaal Licht in en naai met geringe snelheid en leid de stof langs de geleider.

Knoopaannaaiervoetje

Steek Stekk	breedte Stekk	engte
B	0	~

Installer de bordur-en stoppaat (o).

Werkstuk onder de naaivoet schuiven. Knoop op de aangegeven plaats leggen. Naaivoet latent zakken, steekbreedte op "0" zetten en eerst enkele steken in het linker knoopsgat naaien.

Stel de steebreedte exact in op het linker en rechtter gat van de knoop (meestal tussen 3 en 4).

Met het handwiel (20) proefsteken makeen tot de naald precies in het rechterknoopsgat steekt (dit kan per knoop varieren).

Knoop aannaaien. Steekbreedte op "0" zetten en enkele steken in een knoopsgat naaien.

Wordt een kraag gewenst, leg een stopnaald op de knoop en naai erover geen.

Bij knopen met 4 gaten, eerst de voorste twee gaten naaien, dan het werkstuk maar voren schuiven en verder als beschreven.

Knoopsgatvoetje

Steeklength

A

B

E

Steek Steebreedte Steenklength
100	5	0

Voorbereidingen:

Verwijder de naaivoet en monteer het knoopsgatvoetje (d). Stel de steeklengte inussen "0,3" en "1".

De steekdichtheid is afhankelijk van de stofdikte.

Nb: Maak.altijd eerst een proefknoopsgat.

Stof Voorbereiden:

Meet de diameter van de knoop en voeg 0,3 cm voor de versterkingsribben. Voeg bijDICke knopen watmeer toe.Teken op de stof de positie en de lengte van het knoopsgat af.Zet de naald inhaar hoogste stand.

Plaats de stof zodenig dat de naald zich op het verst van u verwijderde merkestreeepje bevindt.

Trek het knoopsgatvoetje zo zich可能导致 u toe.

Breng de voet omlaag.

A.Draai de steekeuzeknop (6) op "I".Naai op matige snelheid tot aan het eind Merk.Zet de naald in haar hoogste stand.
B Draai de steekeuzeknop (6) op "1" en stik 5 à 6 verstevigingssteken. Zet de naald in haar hoogste stand.
C.Draai de steekeuzeknop (6) op "1" en naai het linkerdeel van het knoopsgat tot aan het eind Merk. Zet de naald inhaar hoogste stand.
D.Draai de steekeuzeknop (6) op ^ _2^ en stik een paar verstevigingssteken. Zet de naald inhaar hoogste stand.

Breng de voet omhoog. Neem de stof onder de voetuit en knip de draden af.Trek de bovendraad doorde achterkant van de stof en knoop de boven- en onderdraad samen.Snijd het knoopsgat in het midden open met het tornmesje (n) en pas waar bij op, de steken aan de linker- en rechterkant Niet door te snijden.

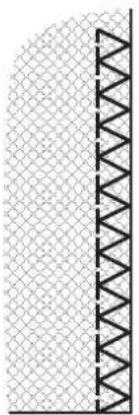

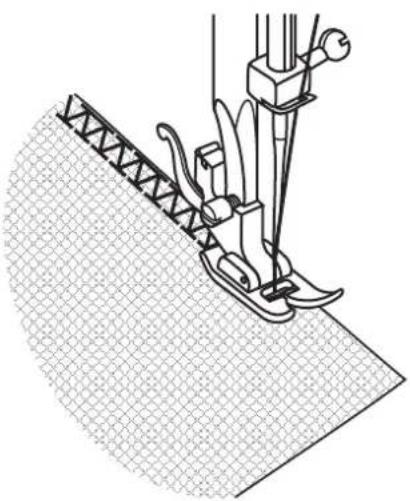

Tips:

• Voor deBESTe resultaten moet u de bovendraadspanning (3)iets losser zetten.
• Gebruik bij dunne en rekbare stoffen verstevigingsmaterial.
• Bij stretchstoffen en tricots worden aangeraden om een verstevigingsmaterial te gebruiken, Zoals garen of vrieseline.
• De zigzagsteek moet over het paspel gestikt worden (E).

A

B

C

Steck Steck	breedte Steck	engte
E, F 3~5	S1, S2

Nb:

Gebruik neue naalden of kogelpuntnaalden!

Voor naden, naaien en afwerken van randen, zichbare zoom.

Overlocksteek (A)

Voor fijne gebreide stoffen, jersey, halsboorden.

Standaard overlocksteek (B)

Voor fijne gebreide stoffen, jersey, halsboorden.

Dubbele overlocksteek (C)

Voor fijne gebreide stoffen, handgebrieste stoffen, naden.

Alle overlocksteken zijn geschikt voor het in een keer naaien en afwerken van zomen alsmede voor zichbare assemblages.

Voor het afwerken moet de naald net boven de rand van de stof worden geplaatst.

Zigzag in 3 etappes

Steek Steerk	breedte Steek	engte
C	3	~

5

Kant en elastiek naaien, stoppen, verstellen, kanten afwerken.

1. Leg de stof onder de naaivoet. De steeklengte kan sterk worden ingekort.
2. Voor het herstellen van een scheur verdient het aanbeveling, aan de achechterkant een stuk stof te gebruiken. Naai om te beginnen het midden en daarna links en rechts. Naai, afhankelijk van stof en scheur, 3 a 5 rijen steken.

Stretchsteek

Stek Stekk	breedte Stekk	engte
A	2	.

5

A

B

Drievoudige rechte steck (A)

Moeilijk te naaien stoffen.

De machine naait twee steken vooruit en een steek acheteruit. Dit geeft een drievoudige versterking.

Steck Steenkbreedte Steek	engte
B 3~5 S1, S2

Drievoudige zigzagsteek (B)

Voor moeilijk te naaien stoffen, zomen en siernaden. De drievoudige zigzagsteek is uitermate geschikt voor moeilijk te naaien stoffen zoals denim, corduroy, enz.

Patchworksteken

Steck Steck	breedte Steck	engte
F 3~5 S	1

Met deze steken worden twee stukken stof met een geringe zusammen aan elkaar gezet.

1. Sla de randen van de twee stukken stof om voor de zoom en rijg de randen aan een stuk dun papier maar LAST daartussen eenkleine ruimte.
2. Trek zacht aan de twee draden en stik langs de rand.
3. Gebruik enigszins dikker garen dan normalaal.
4. Verwijder na het naaien de rijgdraad en het papier. Leg aan dechterzijde aan het begin en het einde van de naden knopen.

Monogrammen make en borduren met een borduurraam*

• Borduurraam Niet meegeleverd met machine.

Steek Stekk	breedte Stekk	engte
B	1	~

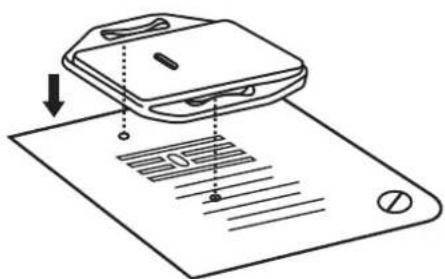

Borduur- en stopplaat (o) aanbrengen

1. Demonteer de naaivoet en de naaivoethouder.
2. Monteer de borduur- en stopplaat (o).
3. Trek de naaivoethendel (17) omlaag voor u met naaien begint.
4. Selecteer de steekbreedte aan de hand van de lettergrootte of het motief.

Voorbereidingen voor monogrammen en borduren*

1. Teken de letters of het motief op de awhilezijde van de stof.
2. Span de stof zo strak möglich op het borduurraam.
3. Leg het werk onder de naald. Naaivoethendel (17) laten zakken.
4. Draai het handwiel (20) maar de gebruiker toe, zodate de onderdraad opgetild worden. Maak op het beginpunt een paar aanhechtingssteken.
5. Houd het bordurraam met duim en wijsvinger van beiden handen vast.
6. Coordineer naaisnelheid en de beweging van het borduurraam.

Appliceersteken

Steck Steck	breedte Steck	engte
B 3~5 0.5~1

1. Knip het motief uit en rijg het aan de stof.
2. Naai de applicatie langs de buitenrand langzaam vast.
3. Knip de stof buiten de steken af. Niet in de steken knippen.
4. Verwijder de rijgdraad.
5. Leg onder de applicatie knopen in de boven- en onderdraad of rafelen te voorkomen.

Festonafkanten

1

2

Steck Steck	breedte Steck	engte
1	3	~

Deze machine kan automatisch festoneren voor decoratieve randen.

1. Langs de zoomlijk naaien.
2. De stof dicht langs de naailijn afknippen. Zorg dat u de naaidraden waar bij nicht doorknipt.

Tweelingnaald

Steek	Steerk bredte	Steerklengte
A	2	.

Attentie:

Voor het naaien steekbreedte instellen. Handwiel (20) met de hand voorzichtig draaien om te controleren of de tweelingnaald in het steekgat past, zichonder op de naaldplaat (8) of naaivoet te komen. Naai bij het gebruik van de tweelingnaald (j).altijd langzaam en voorzichtig om een optimaal resultaat te verkrijgen. Bij het gebruik van de tweelingnaald要去en beiden draden even dik zijn. Er kunnen een of twee kleuren gebruikt worden.

1. Een garenspoel (m) zoals gewoonlijk op de garenrolpen (14) zetten en met een garenrol afdekking (r) bevestigen.
2. Plaats de tweede garenrolpen (q) in de waarvoor bestemde opening bovenop de naaimachine. Plaats het vilen kussen (h) in de tweede garenrolpen (q). Plaats verwolgens nog een garenspoel (m) op de tweede garenrolpen.
3. Tweelingnaald (j)plaatsen.
4. Beide draden zoals gebruikelijk inrijgen.
5. Aan het eind de ene draad in de linker naald inrijgen en de andere draad in de rechter naald inrijgen.

Onderhoud van de machine

Attentie:

Machine uitschakelen door de stekkeruit het stopcontact van het stroomnet te trekken. Tijdens het reinigen mag de machine in geen geval aan het stroomnet aangesloten zich.

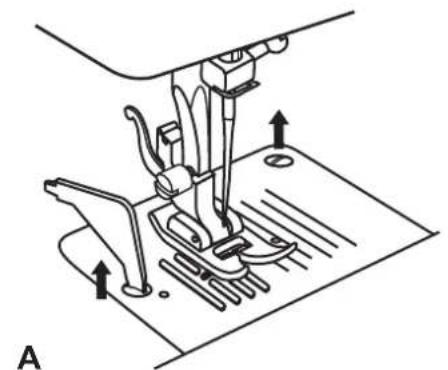

Steekplaat verwijderen (A):

Aan het handwiel (20) draaien tot de naald in de hoogste stand staat.
Grijperdeksel openen en de schroeven van de naaldplaat (8) met de L-schroevendraaier (k) verwijderen.

Reinigen van de transporteur (B):

Spoelhouser verwijderen. Het gehele bereik met de kwast (n) reinigen.

Reinigen en oliën van de grijper (C-G):

Spoelhouser verwijderen. De beiden grijperbaanklemmen (C) zoals afgebeeld waar buiten draaien. Grijperbaanring (D) en grijper (E) verwijderen en met een zacht doekje reinigen. Bij punt (F) een beetje naaimachine-olie (i) (1-2 druppels) aanbrengen. Het handwiei zover draaien dat de grijperbaan (G) zich links bevindt. Grijper (E) inzettenen de grijperbaanklemmen (C) weeer maar binnen draaien.
Spoelhouser en onderdraadspoel monteren en steekplaat wat er inzetten.

Belangrijk:

Stof-en draadresten要去en regelmatig worden verwijderd.

Bewaring

Als de naaimachine Niet worden gebrukt, de netstekker alsijd uittrekken. Gebruik de meegeleverde aan de naaimachine op een droge plaats, buiten het bereik van kinderen. Als de naaimachine voor langere tijd Niet gebrukt worden, moet ze beschermd worden gegen overmatig stof, vuil of vocht.

Kleine storingen verhelpen

Probleem Oorzaak Oplossing
Bovendraad brekt	1. Machine Niet goed ingeregen.	1. Naaimachine en naald opnieuw inrijgen.
	2. Garen te strak gespannen.	2. Bovendraadspanning (3) verminderen (lager nummer)
	3. Garen te dik voor het naaldoog.	3. Dikkere naald gebruiken.
	4. Naald Niet goed aangebracht.	4. Naald verwijderen en met de platte kant van de kolf maar achterenplaatsen.
	5. Garen om de opspoelas (13) gewikkeld.	5. Spoel (g) verwijderen en het garen eraf wikkelen.
	6. Naald beschadigd.	6. Naald verrangen.
Onderdraad brekt	1. Spoelhouser verkeerd aangebracht.	1. Spoelhouser verwijderen, opnieuw aanbrengen en aan het garen trekken. Het garen moet gemakkelijk van de spoel getrokken kannen worden.
	2. Spoelhouser verkeerd ingeregen.	2. Controller de spoel (g) en de spoelhouser.
Overgeslagen steken	1. Naald Niet goed aangebracht.	1. Naald verwijderen en met de platte kant van de kolf�<|im_start|> aantherenplaatsen.
	2. Naald beschadigd.	2. Nieuwe naald aanbrengen.
	3. Verkeerde naald.	3. Naaldkiezen aan de hand van garen en stof.
	4. Verkeerde naaivoet gemonteerd.	4. Controlleren of de juiste naaivoet gebruikt is.
Naald gebroeken	1. Naald beschadigd.	1. Nieuwe naald aanbrengen.
	2. Naald Niet goed aangebracht.	2. Naald opnieuw aanbrengen (platte kantaarachteren).
	3. Verkeerde naald voor deze stof.	3. Naaldkiezen aan de hand van garen en stof.
	4. Verkeerde voet.	4. Juiste naaivoet gebruiken.
Steken te los	1. Machine Niet goed ingeregen.	1. Inrijgen controlleren.
	2. Spoelhouser verkeerd ingeregen.	2. Spoelhouser inrijgen aan de hand van de tekening.
	3. Verkeerde naald/stof/garencombinatie.	3. De naalddijke moet absolutuit geschikt waar het garen en de stof.
	4. Verkeerde garenpansgang.	4. Garenpansgang nastellen.
Naden trekken samen of plooien	1. Naald te dik voor de stof.	1. Dunnere naald gebruiken.
	2. Verkeerde steeklenge.	2. Steenklenge nastellen.
Onregelmatige steken, hortende doorvoer	1. Slechte kwaliteit garen.	1. Sterker garen gebruiken.
	2. Spoelhouser verkeerd ingeregen.	2. Spoelhouser verwijderen, opnieuw inrijgen en better aanbrengen.
	3. Er is aan de stof getrokken.	3. Stof moet automatisch getransporteerd worden, Niet aan de stof trekken.
Lawaaiige machine	1. Machine moet geolied worden.	1. Nasmeren volgens de voorschriften.
	2. Stof of olie op de spoelhaak of de naaldstang.	2. Spoelhaak en transporteurklauwen schoonmaken volgens voorschrift.
	3. Er is slechte olie gezruikt, die de machine plakkerig maakt.	3. Naaimachine alleen met naaimachineolie (i) oliën.
	4. Naald is beschadigd.	4. Naald verrangen.
Naaimachine geblokkeerd	Het garen zit v ast in de spoelhaak.	Bovendraad en spoelhouser losnemen, handwie (20) heb en weeer draaien en garenresten verwijderen. Nasmeren volgens de voorschriften.

Afvalverwerking

• Apparaten met een gevaarlijk defect direct inleveren en ervoor zorgen dat ze Niet meer gezebruikt können worden.
• Verwijder de naaimachine nooit met het normale huisvuil.
• Dit product is onderhevig aan de Europese richtlijn 2012/19/EU.
• Voor een correcte afvalverwerking levert u de naaimachine in bij erkende afvalverwerkingsbedrijven of bij de gemeentelijke afvalscheidingsstations.
• Let op de actuel geldende voorschriften voor een correcte afvalverwerking. Bij twijfels, neem contact op met de lokale afvalverwerkingsinrichtingen.
• Voor een correcte afvalverwerking, verwijder de verpakking volgens de geldende milieurrichtlijnen.

Bewaar de transportverpakking van de naaimachine. Ten eerste kan deze bij het bewaren van het apparaat van nut�n. Ten tweede kunt u deze bij eventuele schade aan het apparaat als verpakking gebruiken om het apparaat terug te sturen. De meeste schade ontstaat namelijk bij het versturen van het apparaat.

Garantie

Op de naaimachine verstrekken wij een garantie van 3aar vanaf de aankoopdatum. De naaimachine werden uiterst zorgvuldig vervaardigd en voor aflevering gecontroleerd. Bewaar de kassabon a.u.b.;\ deze geldt als bewijs van uw aankoop.

Wanner u aanspraak op de garantie wilt make, kunt u telefonisch contact opnemen met uw serviceadres. Alleen dan kan worden gegarandeerd dat het product Gratis kan worden teruggestuurd.

De garantie is alleen van toepassing op materiaal- en fabrieksfouten en geldt nicht voor aan slijtage onderhevige onderdelen of voor beschadigingen aan breekbare onderdelen zoals schakelaars.

Het product is alleen bedoeld voor privé-gebruik en Niet voor industrieel gebruik.

Bij misbruik of een ondeskundige behandeling, ingrijpen met geweld of bij ingrepen, die nicht door once geauthoriserde servicevestiging+zijn uitgevoerd, vervalt de aanspraak op garantie.

Uw wettelijke rechten worden door deze garantie Niet beperkt.

Servicenummer

In deze gebruiksaanwijzing kan geen rekening metijdere denkBare toepassing worden gehonden. Voor meer informatie of bij problemen, die nicht of Niet uitvoerig genoeg in deze gebruiksaanwijzing zijn opgenomen, kunt u contact opnemen met het servicenummer 00800 555 00 666 ( Gratis)

Bewaar deze gebruiksaanwijzing zorgvuldig en geef deze in ieder geval door aan de volgende gebruiker.

Serviceadres:

Let erop dat het volgende adres geen service-adres is. Neem eerst contact op met het bovengenoemde service center.

Crown Technics GmbH

Turmstraße 4

D-78467 Konstanz

Einleitung
