GEBRUIKSAANWIJZING Smaragd 91527 Pro-User

NL: Montagehandleiding en Veiligheidsvoorschriften

Nederlands

P

a

g

i

n

-In

elkaar

zetten

van

de

fietsendrager

-Montage van de fietsendrager op de trekhaak

8

-Nummerplaathouder en de verlichting

10

-

K

a

n

t

e

l

m

e

c

h

a

n

-Montage van de fietsen op de fietsendrager

12

-

B

e

l

a

n

g

r

i

j

k

e

-

A

c

c

e

s

s

o

i

r

e

s

-

O

n

d

e

r

d

e

l

e

n

l

i

-

E

x

p

l

o

s

i

e

t

e

k

e

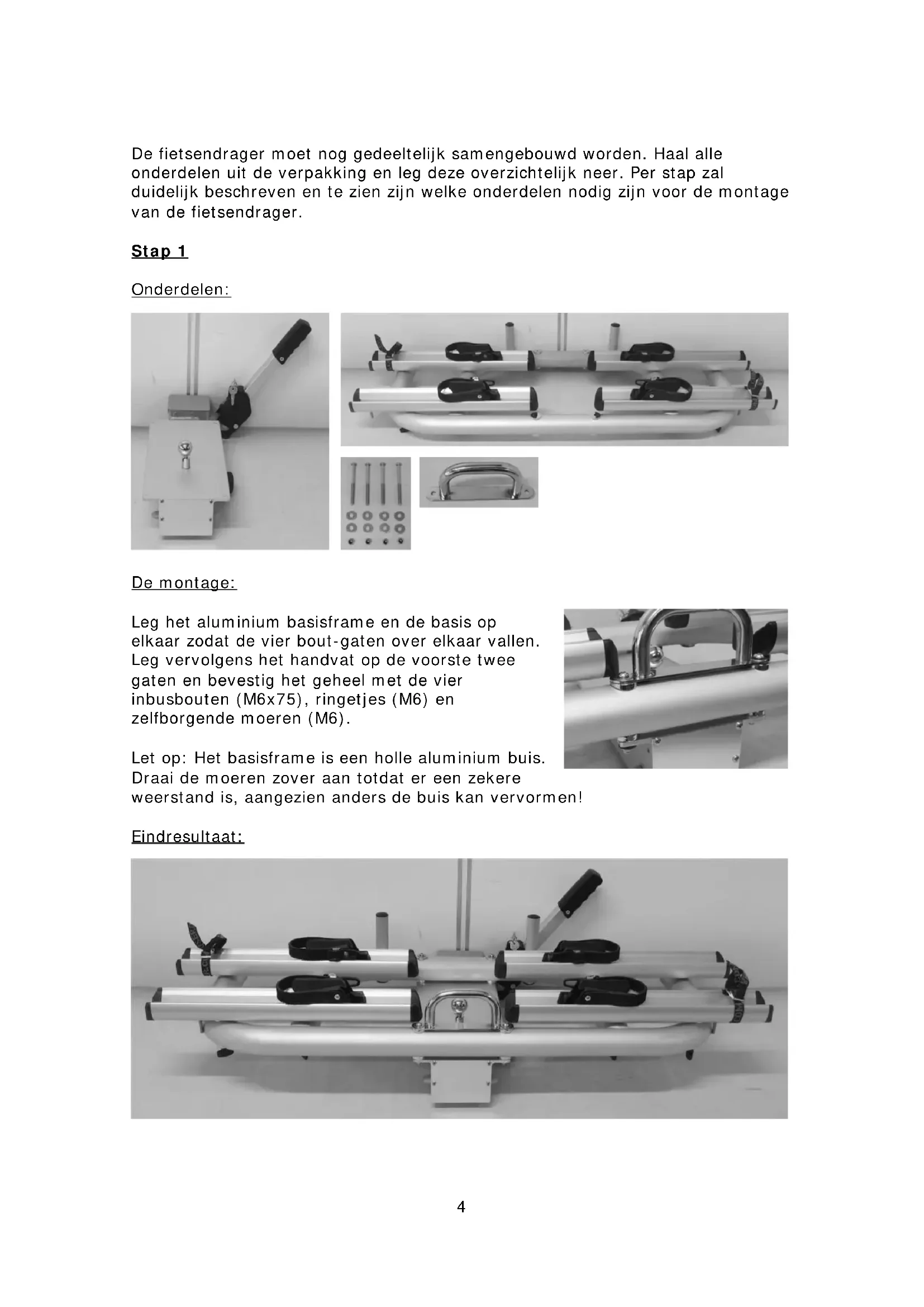

De fietsendrager moet nog gedeeltelijk samengebouwd worden. Haal alle onderdelen uit de verpakking en leg deze overzichtelijk neer. Per stap zal duidelijk beschreven en te zien zijn welke onderdelen nodig zijn voor de montage van de fietsendrager.

Stap 1

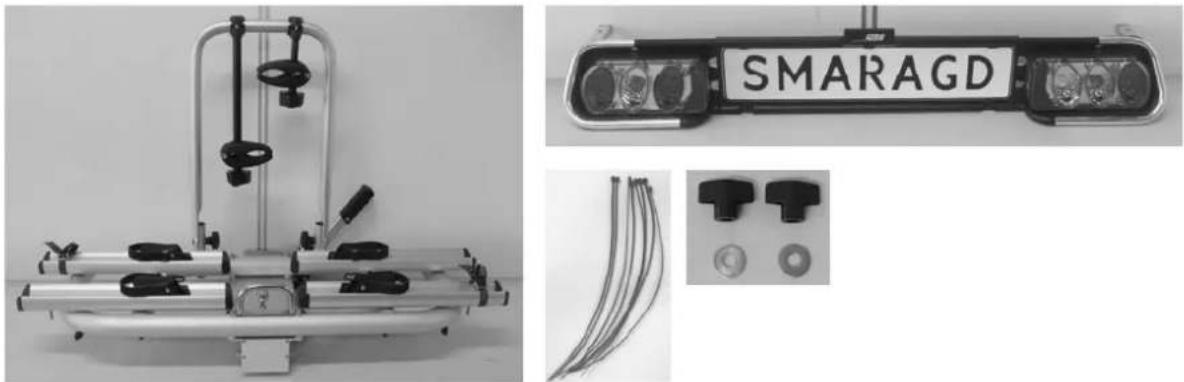

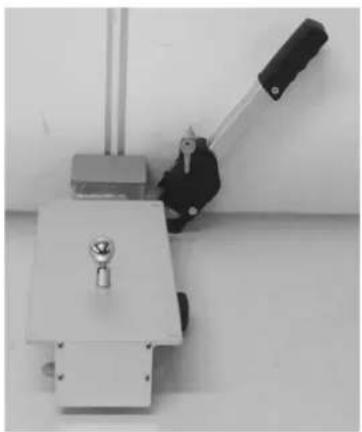

Onderdelen:

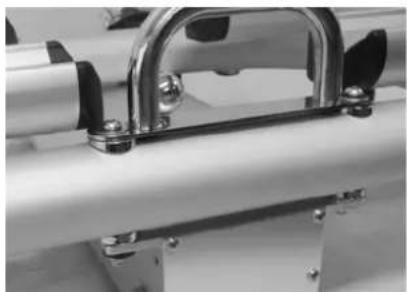

Leg het aluminium basisframe en de basis op elkaar zodat de vier bout-gaten over elkaar vallen. Leg vervolgens het handvat op de voorste twee gaten en bevestig het geheel met de vier inbusbouten (M6x75), ringetjes (M6) en zelfborgende moeren (M6).

Let op: Het basisframe is een holle aluminium buis. Draai de moeren zover aan totdat er een zekere weerstand is, aangezien anders de buis kan vervormen!

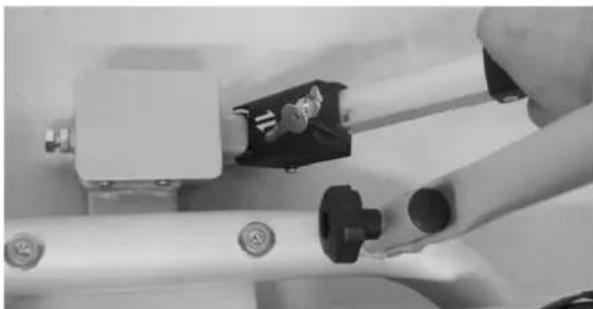

Eindresultaat:

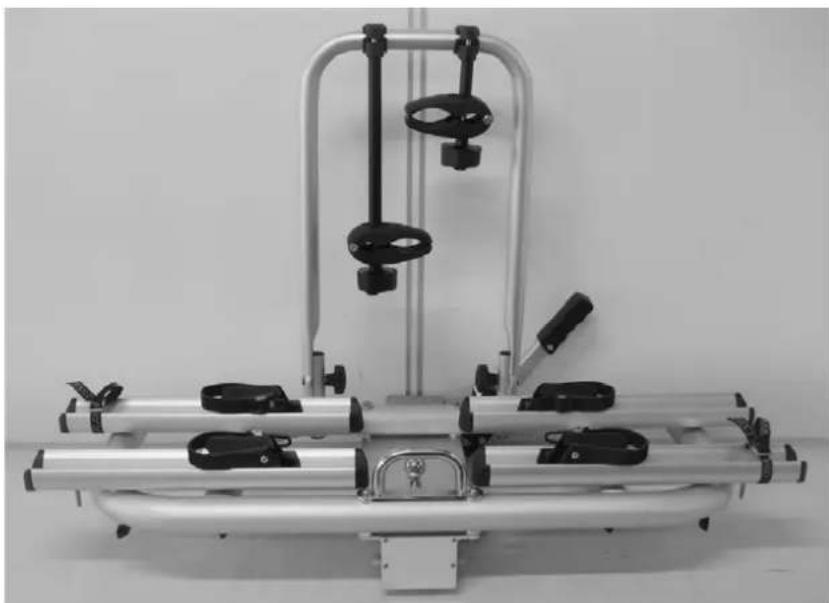

Schuif nu de Aluminium U-beugel op de U-beugel-houders van het basisframe. Bevestig deze U-beugel met de bijgeleverde slotbouten (M8x60), ringetjes (M8) en kunststof knoppen (M8).

Eindresultaat:

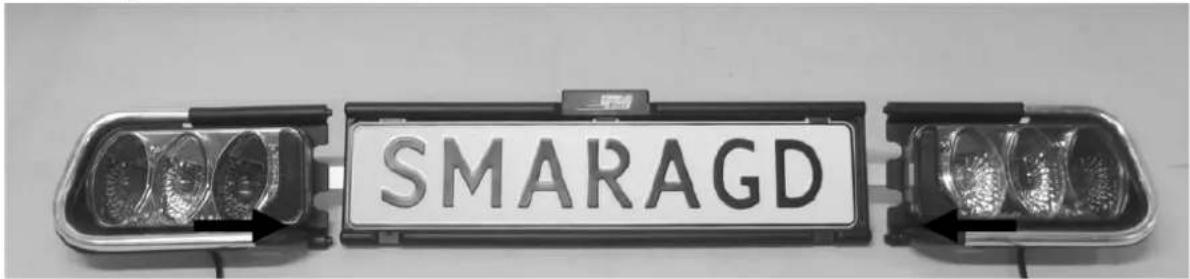

De lampen zijn al voorgemonteerd op de aluminium lamphouder. Schuif het linker en rechter deel van de aluminium lamphouder inclusief de nummerplaathouder tegelijk in elkaar.

SMARAGD

Verbind de twee lamphouder delen door middel van de bijgeleverde schroefjes (M5x10) en ringetjes (M5).

Bevestig daarna de kentekenhouder met behulp van de boutjes (M5x25), ringetjes (M5) en moertjes (M5) aan de aluminium lamphouder.

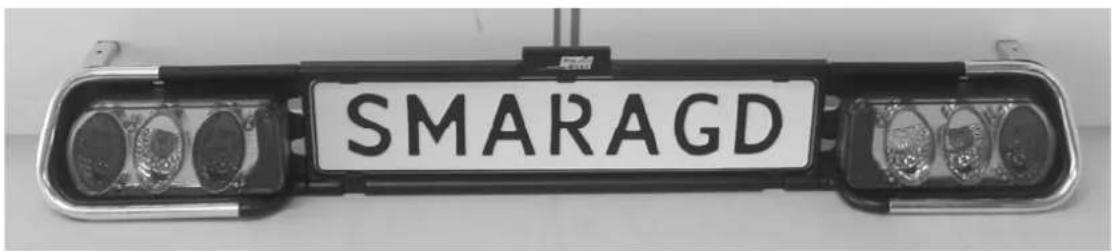

Eindresultaat:

SMARAGD

Stap 4

Onderdelen:

De montage:

De lampen en kenteken zijn gemonteerd in een apart frame (lamphouder). Dit frame kan dan vervolgens aan de drager bevestigd worden.

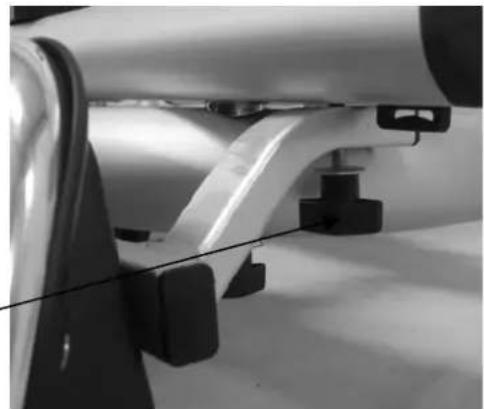

Plaats de slotbouten (onder de voorste twee wielhouders) in de voorgeboorde gaten in de "armen" van de lamphouder en bevestig deze daarna via de ringetjes en kunststof moertjes (M6).

Let op dat de lamphouder netjes in het midden van de drager gemonteerd wordt.

Met de meegeleverde kabelbindertjes kan de kabel van de lampen aan de onderkant van de drager netjes vastgezet worden.

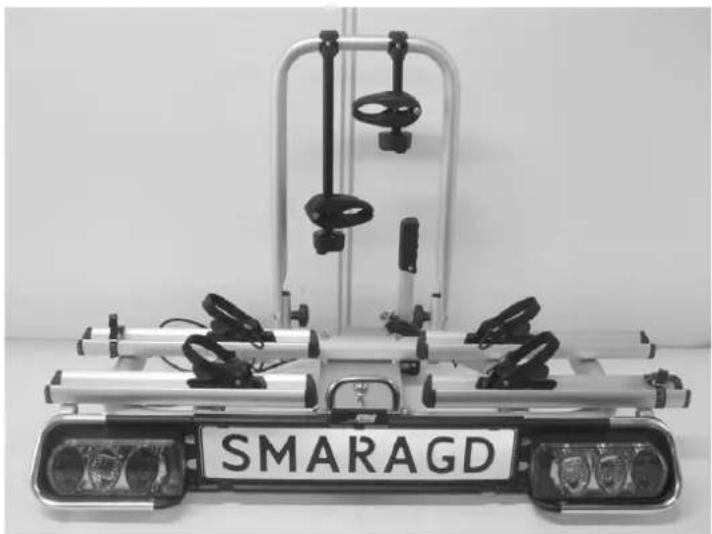

Eindresultaat:

Allereerst is het verstandig om vertrouwd te raken met de snelkoppeling.

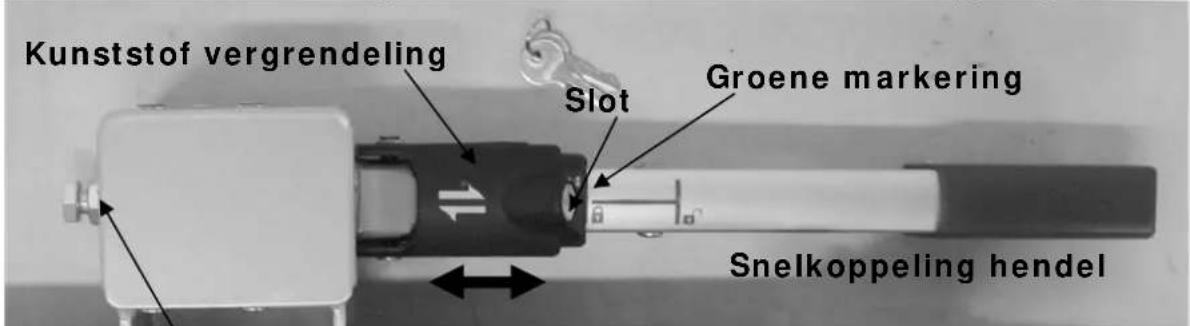

Kunststof vergrendeling Slot Groene marking Snelkoppeling hendel

Instelschroef snelkoppeling (inclusief borgmoer)

De snelkoppeling bestaat uit een huis dat bevestigd is aan de fietsdrager en een hefboom. Met behulp van de hefboom kan de snelkoppeling geopend en gesloten worden. Met behulp van de schuifbare, afsluitbare kunststof vergrendeling kan de snelkoppeling vergrendeld en uiteindelijk afgesloten worden (verplicht tijdens gebruik!).

Voor de montage van de fietsendrager kan de auto het beste recht staan, de motor uit staan en de handrem aangetrokken zijn. Let er op dat de trekhaak onbeschadigd, schoon en vetvrij is!

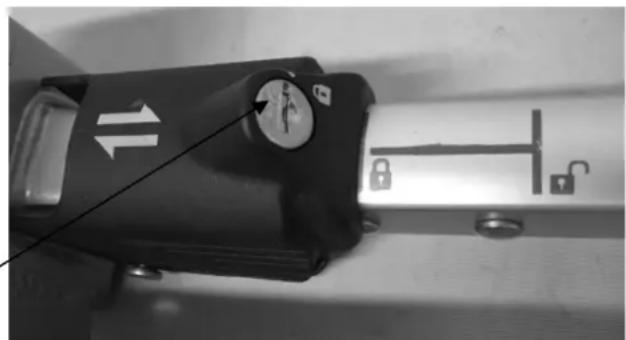

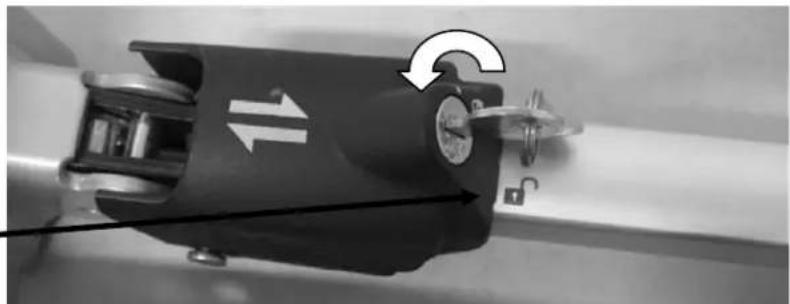

Open het slot van de kunststof vergrendeling met gebruik van de bijgeleverde

sleutel. Draai hiervoor het slot en kwartslag (sleutel staat nu verticaal). Schuif de kunststof vergrendeling naar rechts (alleen "open" rode slotje op hendel zichtbaar).

Open de snelkoppeling door de hendel vertikaal te zetten.

Plaats de drager van bovenaf op de trekhaak. Druk de hendel van de snelkoppeling naar beneden (Ca. 35-40kg) totdat deze niet meer verder kan (Hendel zal in horizontale positie blijven staan).

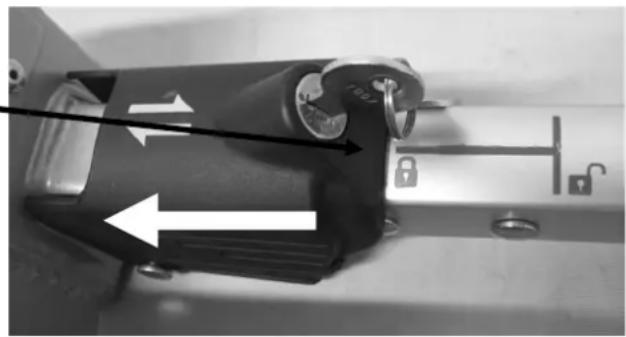

Schuif de kunststof vergrendeling naar links totdat de groene marking op de hendel volledig zichtbaar is.

Test nu of de drager vast genoeg op de trekhaak zit (en niet meer gemakkelijk te

draaien is). Indien dit niet zo is dan dient u de snelkoppeling af te stellen. Schuif hiervoor de kunststof vergrendeling zo ver mogelijk naar rechts zodat de hendel eenvoudig omhoog kan en de drager van de trekhaak afgehaald kan worden. Draai nu de instelbout van de snelkoppeling iets in (eerst borgmoer losdraaien, instelschroef iets aandraaien en borgmoer weer vastdraaien).

Plaats de drager weer terug op de trekhaak en controleer vervolgens opnieuw of de drager goed vast op de trekhaak zit. Herhaal dit totdat de drager goed vast zit. Let op: Zorg er altijd voor dat de borgmoer van de instelbout weer goed vastgedraaid wordt!.

Indien de drager niet meer eenvoudig te draaien is op de trekhaak, kan de snelkoppeling afgesloten worden. Schuif de vergrendeling zodanig naar links zodat de groene markering volledig zichtbaar is. Sluit nu de snelkoppeling af met de sleutel en haal deze uit het slot (rode stip op positie van gesloten slotje). Bewaar deze sleutel zorgvuldig en op een veilige plek. De fietsdrager is nu ook tegen diefstal beveiligd.

Zorg er altijd voor dat de snelkoppeling goed afgesloten is! De groene markering op de hendel dient volledig zichtbaar te zijn en de rode stip op het slotje dient gelijk te staan met het slot tekentje op de vergrendeling.

DE NUMMERPLAATHOUDER

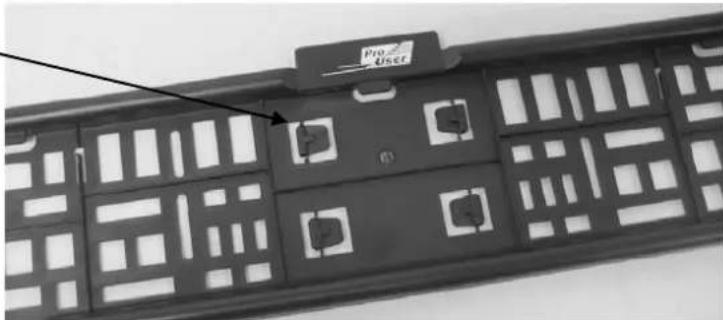

De bevestigingsclipjes voor het bevestigen van de kentekenplaat bevinden zich in de achterkant van de kentekenplaathouder en kunnen eenvoudig uit het kunststof gedrukt worden. Vervolgens kan de kentekenplaat met behulp van twee clipjes (onderaan) vastgezet worden.

Deze fietsdrager is uitgerust met verlichting. Deze verlichting kan aangesloten worden op de trekhaak stekkerdoos van uw auto. Aangezien er meerdere soorten stekkers in omloop zijn, heeft deze drager de keuze uit de gebruikelijke 7 polige stekker en de 13 polige stekker (Jaegers). Hierdoor is de drager geschikt voor elke trekhaak!

Het mistachterlicht en achteruitrijlamp werken echter alleen via de 13-polige stekker!

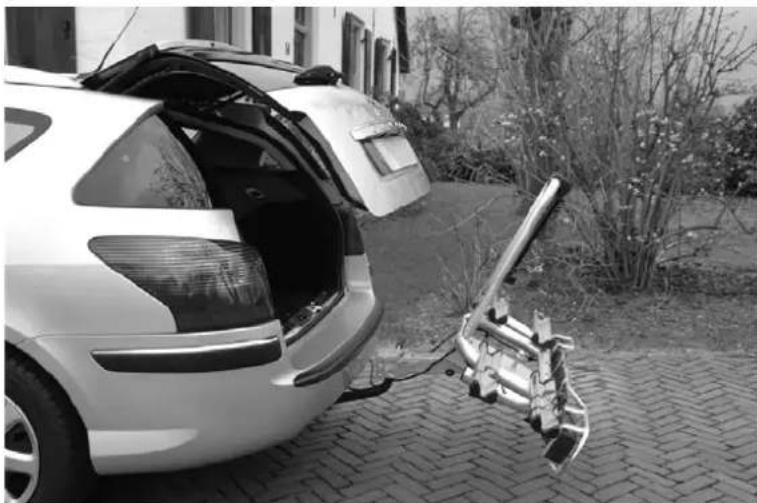

Om de kofferbak van uw auto gemakkelijk te bereiken, ook als de fietsen op de drager staan, kunt u gebruik maken van het kantelmechanisme.

Allereerst dien u de twee vergrendelingen los te maken. Begin met het losdraaien van de draaiknop aan de rechter kant. Draai deze los totdat hij niet meer verder los kan.

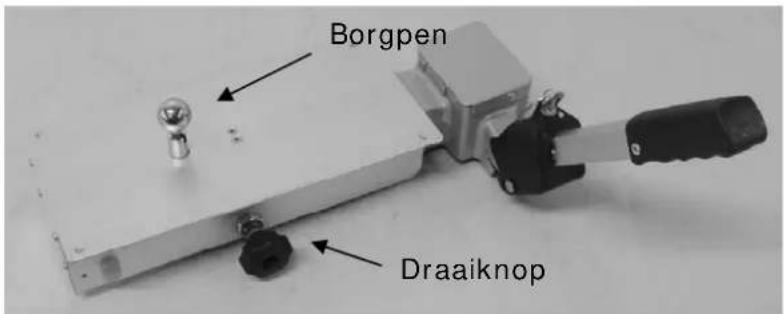

Aansluitend trekt u de borgpen midden op de basis van de drager omhoog en draait deze een kwart slag (zodat deze ontgrendeld blijft)

Borgpen Draaiknop

Houd met een hand de U-beugel of fietsen vast, zodat de drager niet ongecontroleerd neerklappen kan. Trek de drager voorzichtig naar voren (naar u toe!). Let op: Gebruik hiervoor NIET de lamphouder!

Vervolgens kunt u de drager voorzichtig kantelen.

Om de drager weer terug te doen dient u allereerst de drager omhoog te tillen en vervolgens weer in de slede te schuiven totdat deze niet meer verder kan. Aansluitend zekert u de bovenste borgpen en draait de draaiknop weer stevig vast.

Let op: De drager mag nooit gebruikt worden zonder dat beide vergrendelingen! Zorg er daarom voor dat beide vergrendelingen vergrendeld zijn!

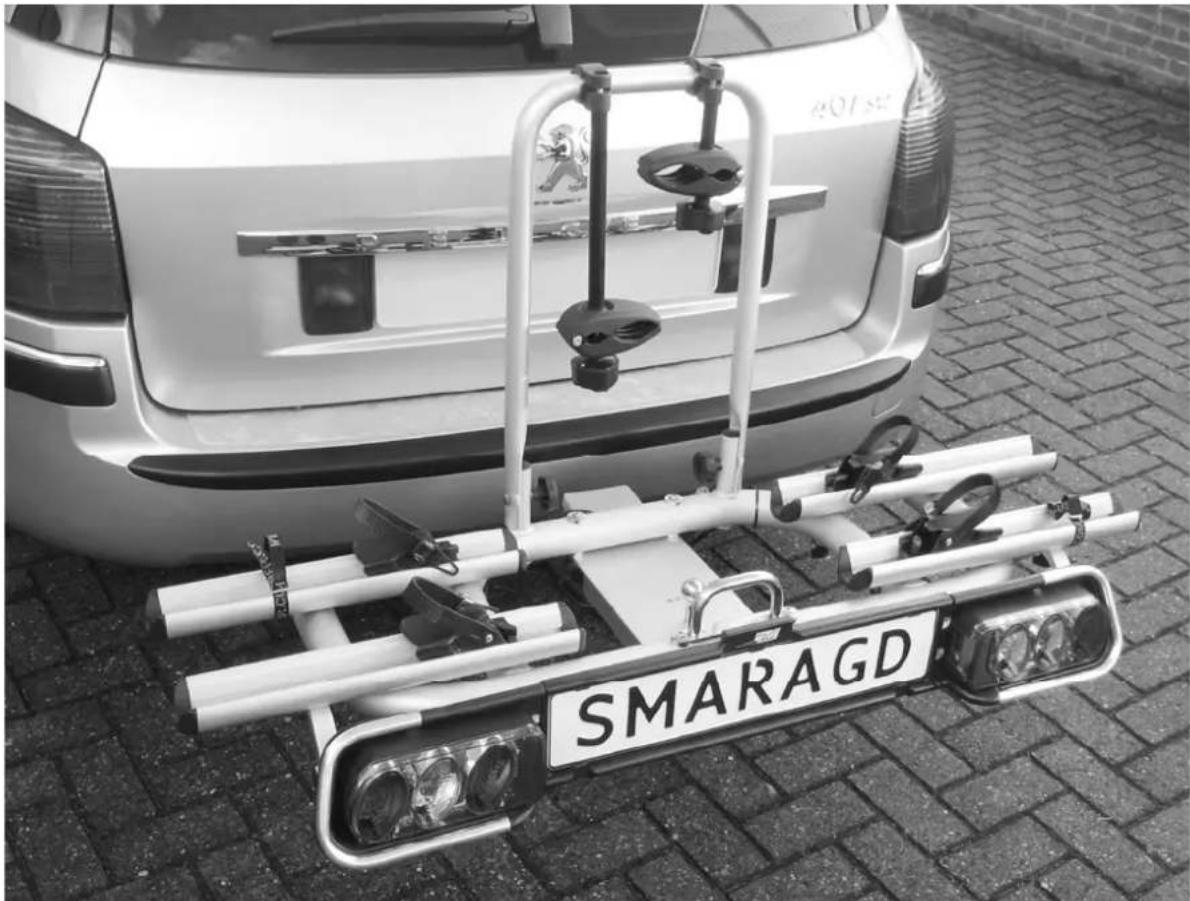

MONTAGE VAN DE FIETSEN OP DE FIETSDRAGER

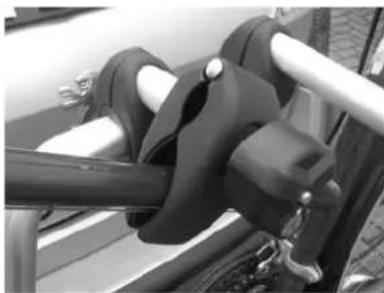

De eerste fiets moet in de eerste wielgoot geplaatst worden (degene die het dichtst bij de auto is) en met de korte framehouder aan de U-beugel bevestigd worden. De framehouder is flexibel op de U-beugel te positioneren, maar ook flexibel op uw fiets te positioneren. Probeer de eerste keren welke positie in uw situatie het best werkt (en meest stabiele bevestiging is). Hoe hoger de framehouder aan de U-beugel en fiets bevestigd is, hoe stabieler de fiets staat.

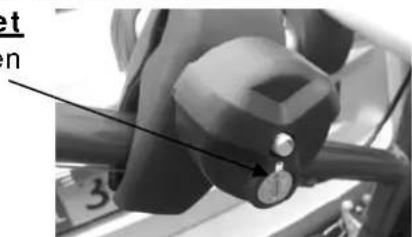

U klemt het frame van de fiets tussen de frameklem en draait de afsluitbare

knop goed vast. Sluit de framehouder altijd af met

het sleuteltje (het "slot" tekentje op de draaiknop e de rode stip op het metalen slotplaatje geven aan of de framehouder afgesloten is of niet).

De tweede fiets plaatst u in tegengestelde richting in de tweede wielgoot en deze maakt u vast met de lange framehouder.

De wielen staan in de stabiele aluminium wielgoten en moeten door middel van de zwarte "stoppers" geblokkeerd worden om te gaan rijden. Stel de stoppers zo in dat ze tegen de band aankomen (kunststof knop losdraaien en verschuiven).

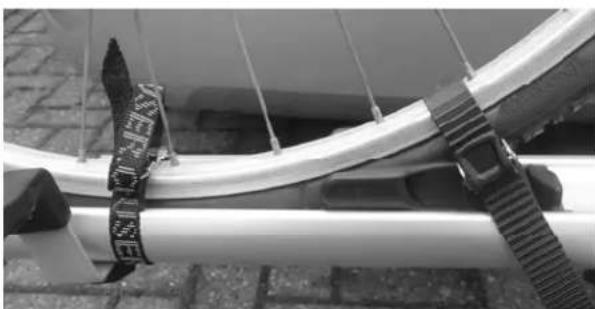

De wielen zet u uiteindelijk vast door middel van de spanbandjes die aan de "stoppers" bevestigd zijn. Het voorwiel dient dubbel met de korte spanbandjes bevestigd te worden (zie foto)!

Beveilig tenslotte uw fietsen met de lange zwarte spanband (in leveromvang). Leg deze hiervoor om de frames van de fietsen en om de U-beugel en trek de spanband vervolgens goed vast.

De drager is geschikt voor het vervoeren van maximaal twee fietsen. Let op de maximaal toelaatbare kogeldruk. U kunt deze vinden op het typeplaatje van de trekhaak van uw auto (bij de meeste auto's is deze 75 kg). Het totale gewicht van de drager met de fietsen mag niet hoger zijn dan de maximaal toelaatbare kogeldruk van de trekhaak.

De maximale belasting op de fietsendrager zelf mag 60kg zijn.

Het eigen netto gewicht van de drager is Ca. 13kg.

De drager zal zich na elke bevestiging op de kogel, tijdens de eerst gereden kilometers gaan "zetten". Controleer daarom na de eerst gereden kilometers de bevestiging en stel, indien nodig, de snelkoppeling strakker af.

Indien de drager niet gebruikt wordt, dient deze van de trekhaak gedemonteerd te worden.

Controleer regelmatig de verlichting van de fietsdrager op een juiste werking.

Let op dat er geen onderdelen van de fiets tijdens het transport verloren kunnen worden (accu's, fietspomp, snelheidsmeters, mandjes, fietstassen, fietszitjes enz.). Verwijder deze altijd voordat u gaat rijden!

Het rijden met een fietsendrager beïnvloedt het weggedrag van de auto. Pas uw snelheid daarom aan. Vermijd ook plotselinge remacties en stuurbewegingen.

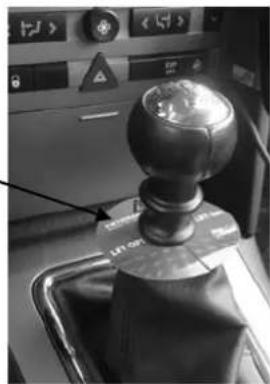

Let op dat bij het achteruit rijden de auto langer is dan normaal!

Voorts wordt gewezen op de wettelijke eisen die gelden voor het vervoer van goederen aan de achterzijde van uw voertuig.

ACCESSOI RES (niet in leveromvang)

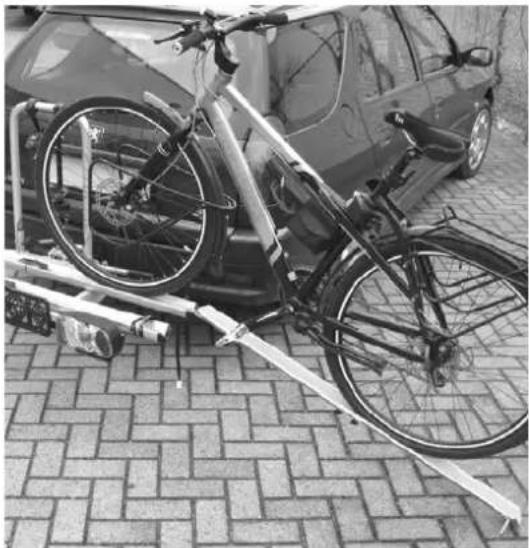

Oprijgoot

Met de oprijgoot (Artikel 91549), kunt u uw fietsen heel eenvoudig op de fietsdrager rijden zodat u deze niet hoeft te tillen. Bevestig hiervoor de oprijgoot door middel van het palletje aan de onderkant, in het daarvoor gevormde gaatje van de wielgoot waar u de fiets op wilt rijden (zie foto).

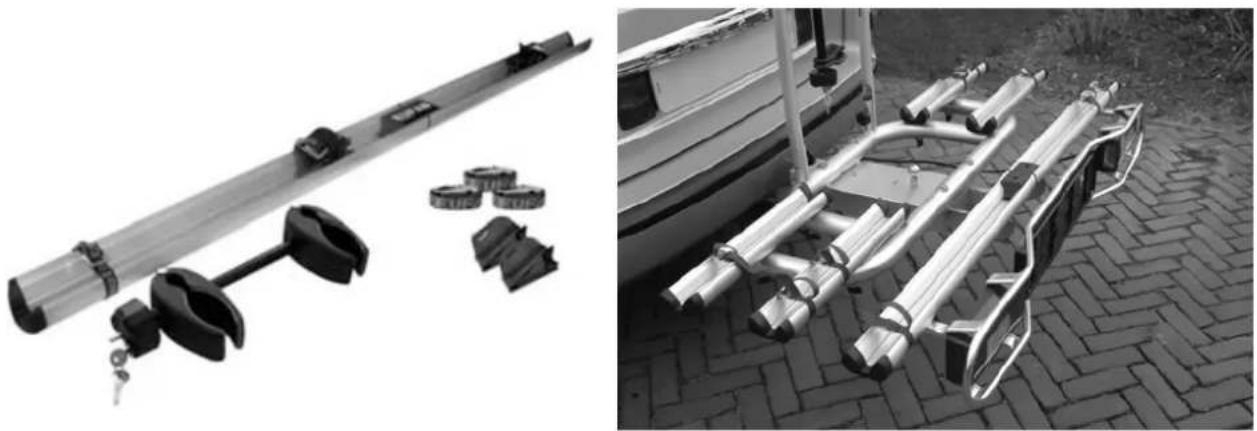

Uitbreiding naar drie fietsen

Via de uitbreidingsadapter (artikel 91531) is de Smaragd fietsendrager uit te breiden voor het transport van drie fietsen. Vraag uw Pro-User leverancier naar de mogelijkheden.

Let op: Het eigen gewicht van de fietsendrager neemt dan toe tot 15 Kg!

Onderdelenlijst

Posnr.	Omschrijving	Aantal
1	Zeskantbout 4 M8x20
2	Sluitring 8 M8
3	Snelkoppeling 1
4	Zelfborgende moer 4	M8
5	Basis binnenframe 1
6	Kunststof geleider 4
7	Veerring 4
8	Kunststof draaiknop 2	M8
9	Sluitring 2 M8
10	U-beugel 1
11	Slotbout 2 M8x60
12	Eindkap wielgoot 8
13	Aluminium wielgoot 4
14 Slotbout (vierkante kop)		8 M6x70
15	Kunststof tussenring(verchroomd) 8
16	Aluminium basisframe	1
17 Slotbout (vierkante kop)		2 M6x25
18	Sluitring 2 M6
19	Zelfborgende moer	2	M6
20	Rechter achterlicht	1
21	Lampenbeugel rechts	1
22	Kentekenplaathouder	1
23	Zeskantbout	2	M5x10
24	Sluitring 4 M5
25	Linker achterlicht	1
26	Lampenbeugel links	1
27	Zelfborgende moer	2	M5
28	Zeskantbout	2	M5x25
29	Zelfborgende moer	2	M5
30	Sluitring 4 M5
31	Sluitring 8 M6
32	Kunststof draaiknop	8	M6
33	Boutje	4	M5x10
34	Sluitring 4 M5
35	Aluminium afdekplaat	1
36	Zelfborgende moer	4	M6
37	Sluitring 4 M6
38	Slotbout 4 M6x65
39	Vergrendelingsknop	1
40	Kunststof draaiknop	1
41	Eindpositie stopblok	1
42	Boutje	4	M6x10
43	Kunststof eindpositie stopblok		2
44	Boutje	2	M6x5
45	Aluminium basisdeel (slede)		1

Maat

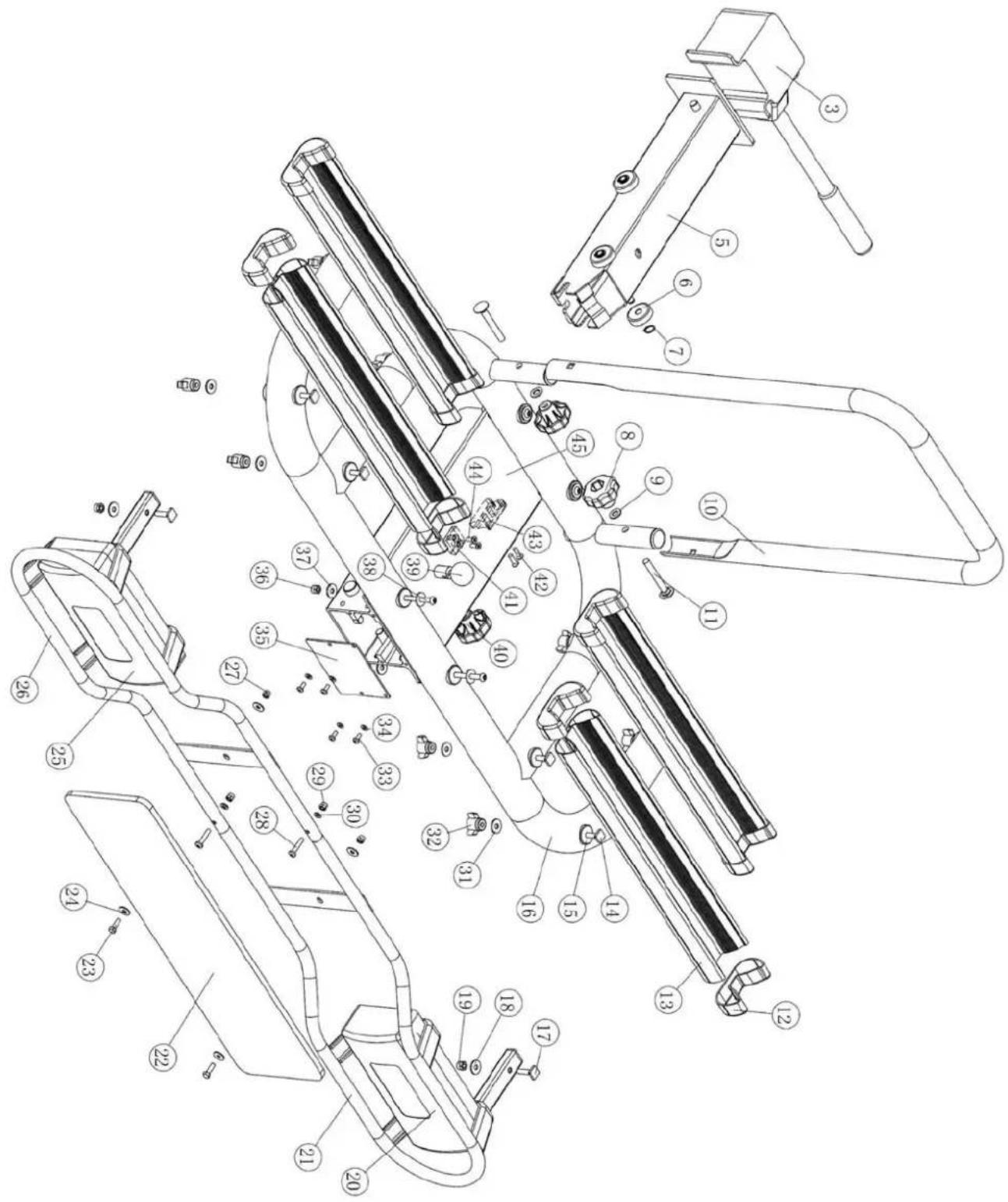

Explosietekening
