BEDIENUNGSANLEITUNG Smaragd 91527 Pro-User

DE: Montageanleitung und Sicherheitsvorschriften

Fietsendrager/ Fahrradträger/ Bike carrier/ Porte-vélos

SMARAGD

D	e	u	t	s	c	h
	-Montage		des		Fahrradträgers					17
	-Montage		auf		die		Anhängekupplung				21
	-Der Kennzeichenhalter und die Beleuchtung						23
	-Der Abklappmechanismus								24
	-Montage von den Fahrrädern auf dem Fahrradträger						25
	-Wichtige		Information						26
	-	O	p	t	i	o	n	e	n
	-	S	t	ü	c	k	l	i	s	t	e
	-Explosionszeichnung								29

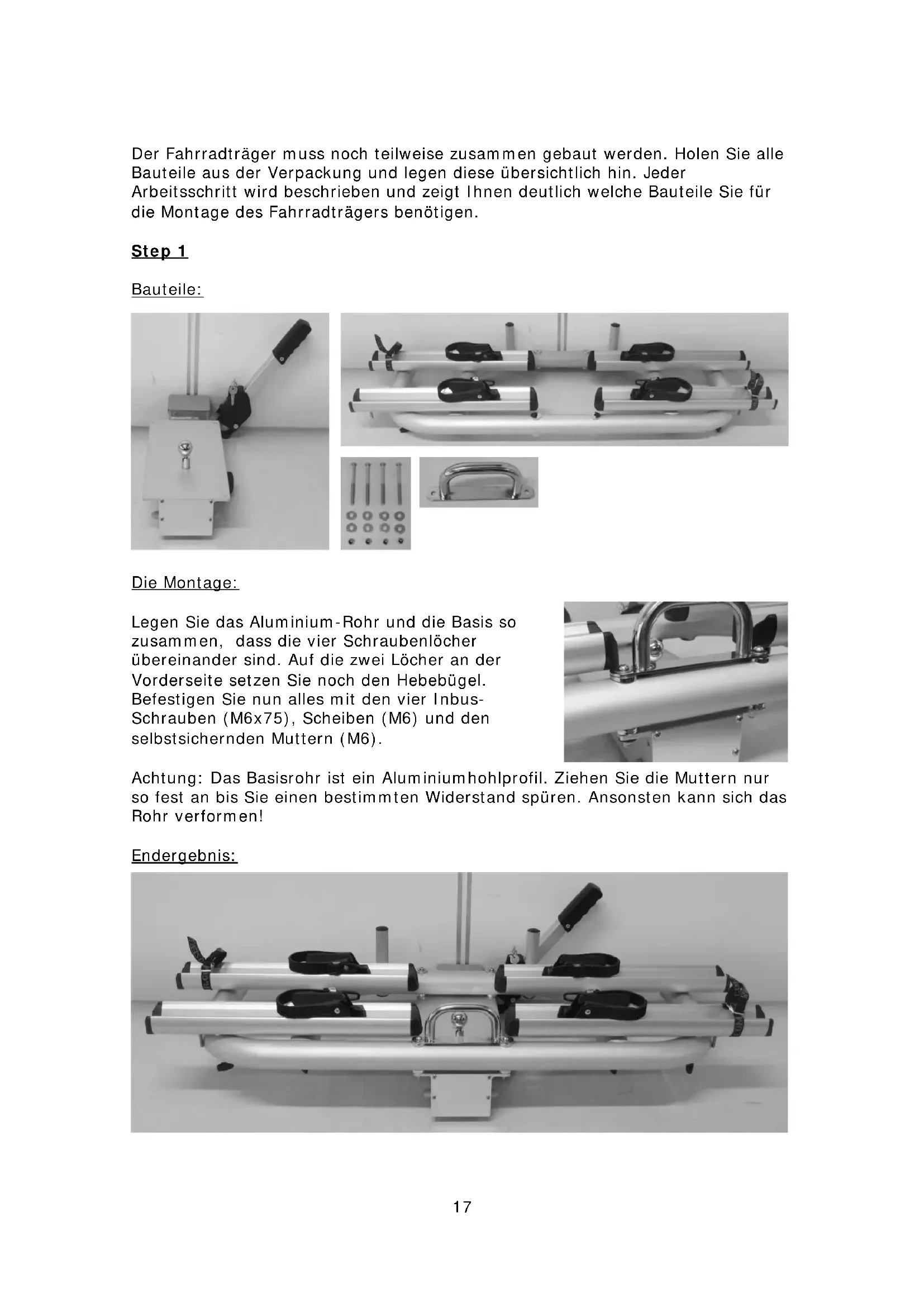

Der Fahrradträger muss noch teilweise zusammen gebaut werden. Holen Sie alle Bauteile aus der Verpackung und legen diese übersichtlich hin. Jeder Arbeitsschritt wird beschrieben und zeigt Ihnen deutlich welche Bauteile Sie für die Montage des Fahrradträgers benötigen.

Step 1

Bauteile:

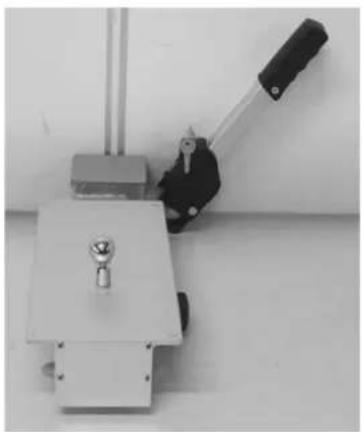

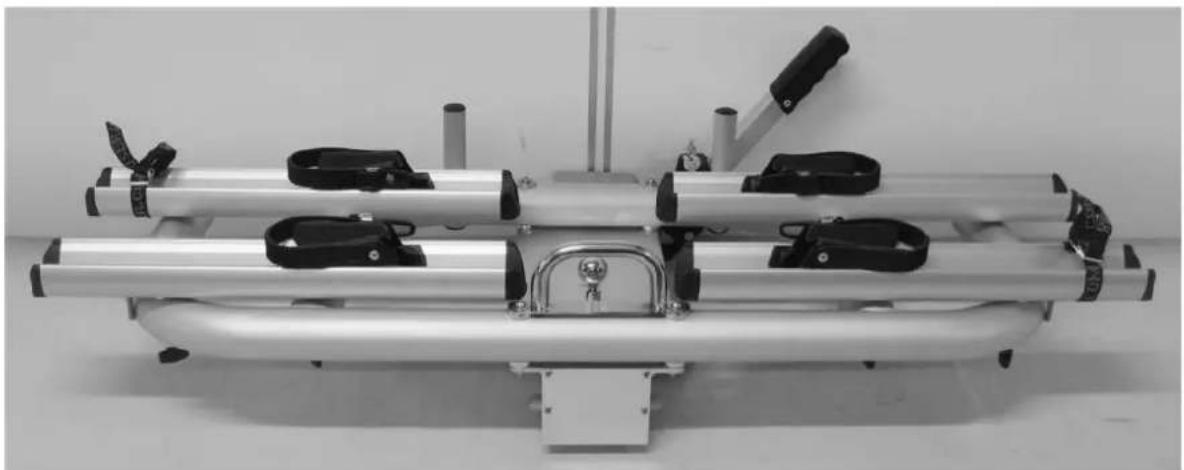

Legen Sie das Aluminium-Rohr und die Basis so zusammen, dass die vier Schraubenlöcher übereinander sind. Auf die zwei Löcher an der Vorderseite setzen Sie noch den Hebebügel. Befestigen Sie nun alles mit den vier Inbus-Schrauben (M6x75), Scheiben (M6) und den selbstsichernden Muttern (M6).

Achtung: Das Basisrohr ist ein Aluminiumhohlprofil. Ziehen Sie die Muttern nur so fest an bis Sie einen bestimmten Widerstand spüren. Ansonsten kann sich das Rohr verformen!

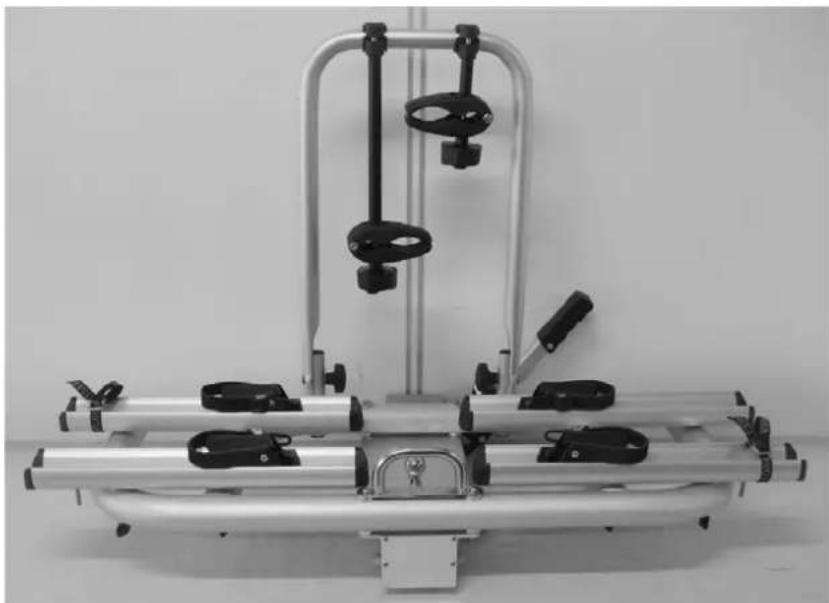

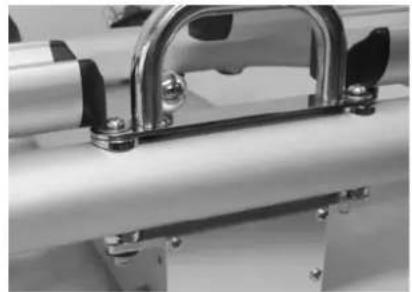

Endergebnis:

Schieben Sie nun den Aluminium U-Bügel auf die U-Bügelhalter von dem Basissinnenteil. Befestigen Sie diesen U-Bügel mit den mitgelieferten Schloss - Schrauben (M8x60), Scheiben (M8) und Kunststoff Rändelmuttern (M8).

Endergebnis:

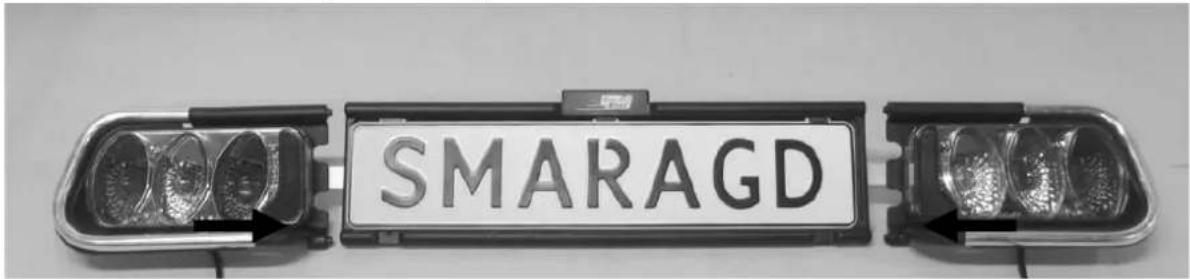

Die Lampen sind bereits auf der Aluminium-Halterung montiert. Schieben Sie den linken und rechten Teil der Aluminium-Lampenhalterung einschließlich den Nummernschildhalter gleichzeitig zusammen.

SMARAGD

Verbinden Sie die beiden Lampenhalterungen durch die mitgelieferten Schrauben (M5x10) und Scheiben (M5).

Dann befestigen Sie den Kennzeichen Halter mit den Schrauben (M5x25), Scheiben (M5) und Muttern (M5) an den Aluminium-Halter.

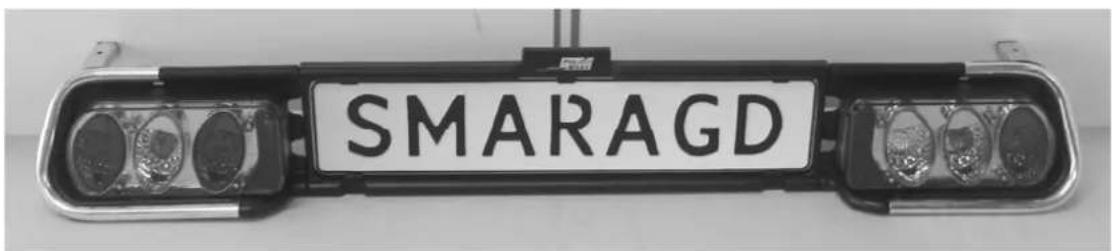

Endergebnis:

SMARAGD

Step 4

Bauteile:

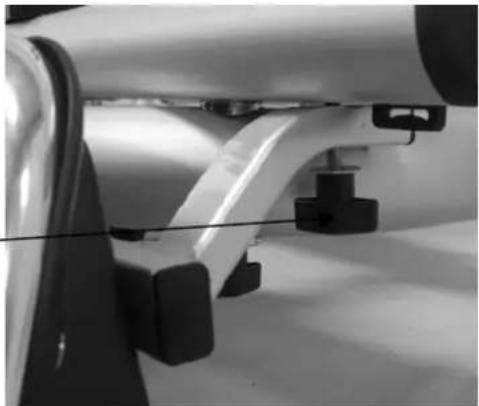

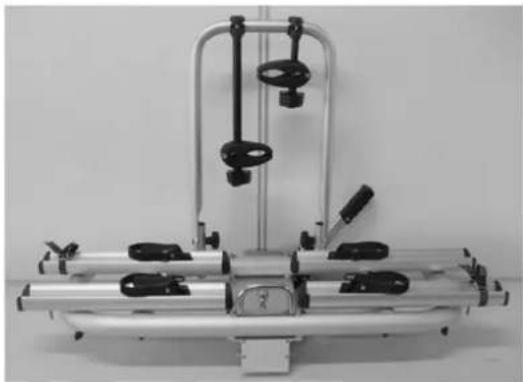

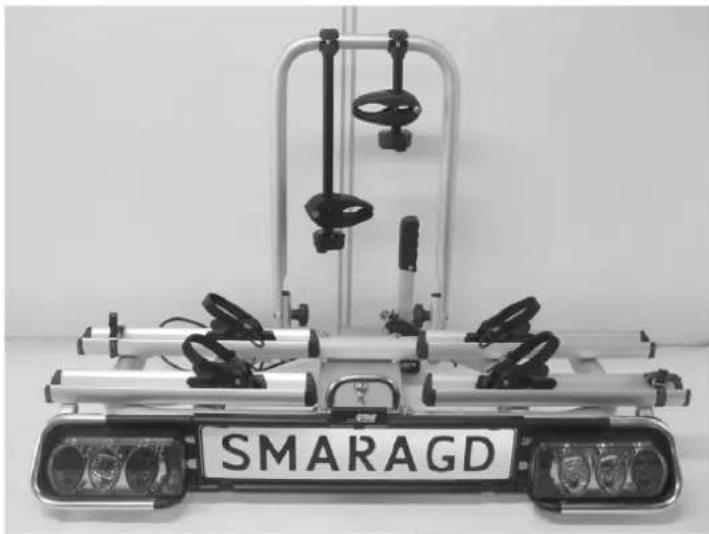

Nun können Sie den kompletten Lampenhalter an den Träger montieren.

Platzieren Sie die zwei Schloss – Schrauben (unter die vorderen zwei Radschienen) in die Bohrungen der Ausleger und befestigen Sie diese mit den Scheiben (M6) und Kunststoff Rändelmuttern (M6).

Achten Sie darauf, dass der Lampenträger mittig von dem Fahrradträger montiert wird.

Mit den mitgelieferten Kabelbindern können Sie die Kabel der Beleuchtung an der Unterseite von dem Fahrradträger befestigen.

Endergebnis:

MONTAGE VON DEM FAHRRADTRÄGER AUF DIE ANHÄNGEKUPPLUNG

Bevor Sie den Fahrradträger auf die Anhängekupplung setzen, sollten Sie sich mit dem Schnellverschluss-System vertraut machen.

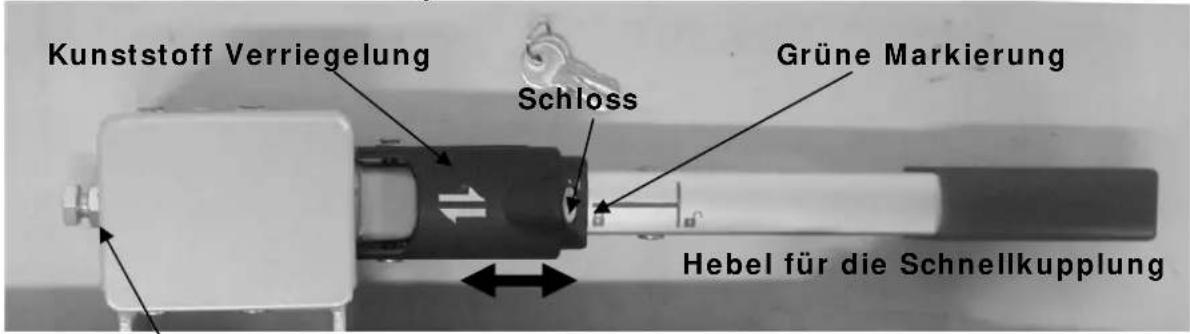

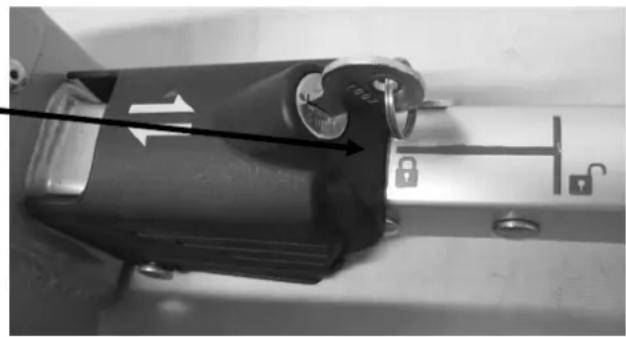

Kunststoff Verriegelung Schloss Grüne Markierung Hebel für die Schnellkupplung

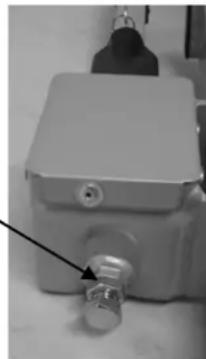

Einstell-Schraube für Schnellkupplung

Der Schnellverschluss besteht aus einem Bauteil mit Hebel. Mit der Betätigung des Hebels kann der Schnellverschluss geöffnet oder geschlossen werden. Mit Hilfe von dem schiebbaren, abschließbaren Kunststoff- Verschluss kann der Schnellverschluss verriegelt und abgeschlossen werden (erforderlich bei der Verwendung!).

Für die Montage von dem Fahrradträger sollte das Auto am besten auf gerader Strecke stehen, der Motor ausgeschaltet und die Handbremse angezogen sein. Achten Sie darauf, das die Anhängekupplung unbeschädigt und fettfrei ist!

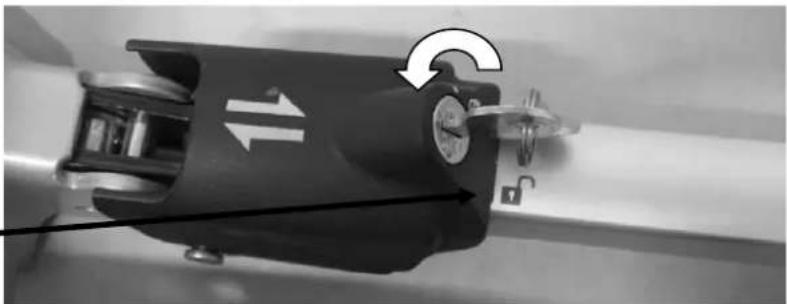

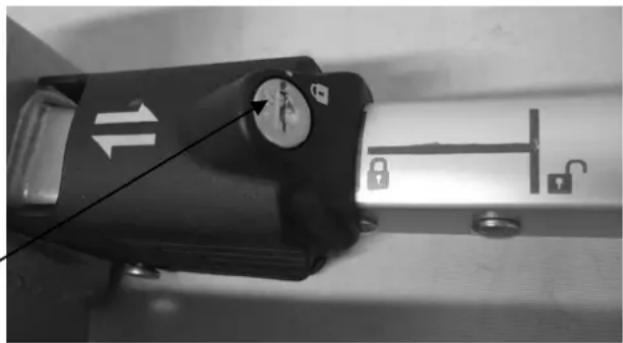

Öffnen Sie das Schloss der Kunststoff-Verriegelung mit dem mitgelieferten

Schlüssel. Drehen Sie den Schlüssel eine viertel Umdrehung (Schlüssel jetzt vertikal). Schieben Sie die Kunststoff-Verriegelung zur rechten Seite. Nur "AUF" ist sichtbar (rotes Schloss auf dem Verriegelungshebel).

Öffnen Sie den Schnellverschluss durch vertikales Anheben von dem Hebel.

Platzieren Sie den Träger von oben auf

die Anhängekupplung. Drücken Sie den Hebel von dem Schnellverschluss nach unten (ca. 35-40kg) bis zum Anschlag (der Hebel wird in horizontaler Stellung bleiben).

Schieben Sie die Kunststoff-Verriegelung nach links, bis die grüne Markierung auf dem Griff voll sichtbar ist.

Kontrollieren Sie erneut ob der Träger sicher und fest auf der Anhängekupplung

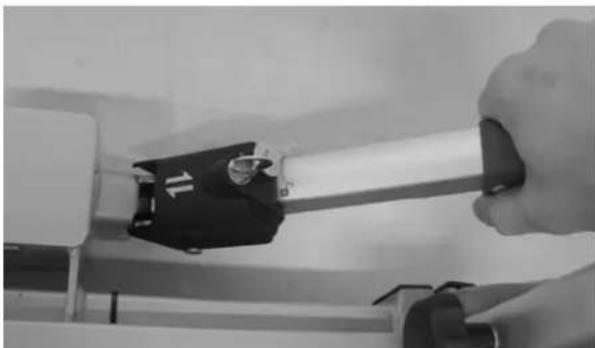

sitzt (und sich nicht mehr verdrehen lässt). Ist dies nicht der Fall muss der Schnellverschluss nachgestellt werden. Schieben Sie hierfür die Kunststoff Verriegelung soweit wie möglich nach rechts, sodass Sie den Hebel nach oben ziehen können und den Träger von der Anhängekupplung abnehmen können. Drehen Sie nun die Stellschraube am Schnellverschluss etwas herein (erst die Kontermutter lösen) und ziehen die Kontermutter wieder fest. Setzen Sie den Träger erneut auf die Anhängekupplung und überprüfen Sie erneut, ob der Träger sicher und fest auf der Anhängekupplung sitzt. Wiederholen Sie gegebenenfalls diesen Vorgang, bis der Träger sicher und fest sitzt. Achtung: Stellen Sie immer sicher, dass die Kontermutter an der Einstellschraube richtig angezogen ist!

Wenn der Träger sich nicht mehr auf der Anhängerkupplung verdrehen lässt, wird der Schnellverschluss geschlossen. Schieben Sie die Kunststoff- Sperre nach links, bis die grüne Markierung vollständig sichtbar ist. Schließen Sie nun den Schnellverschluss ab und entfernen den Schlüssel aus dem Schloss (roter Punkt auf Position geschlossenes Vorhängeschloß). Bewahren Sie diese Schlüssel, sorgfältig und an einem sicheren Ort auf. Der Fahrradträger ist nun auch gegen Diebstahl geschützt.

Sorgen Sie immer dafür, das der Schnellverschluss korrekt verschlossen ist! Die grüne Markierung auf dem Griff ist vollständig sichtbar und der rote Punkt auf dem Schloss befindet sich in Höhe des Schlosses auf dem Schloss-Symbol.

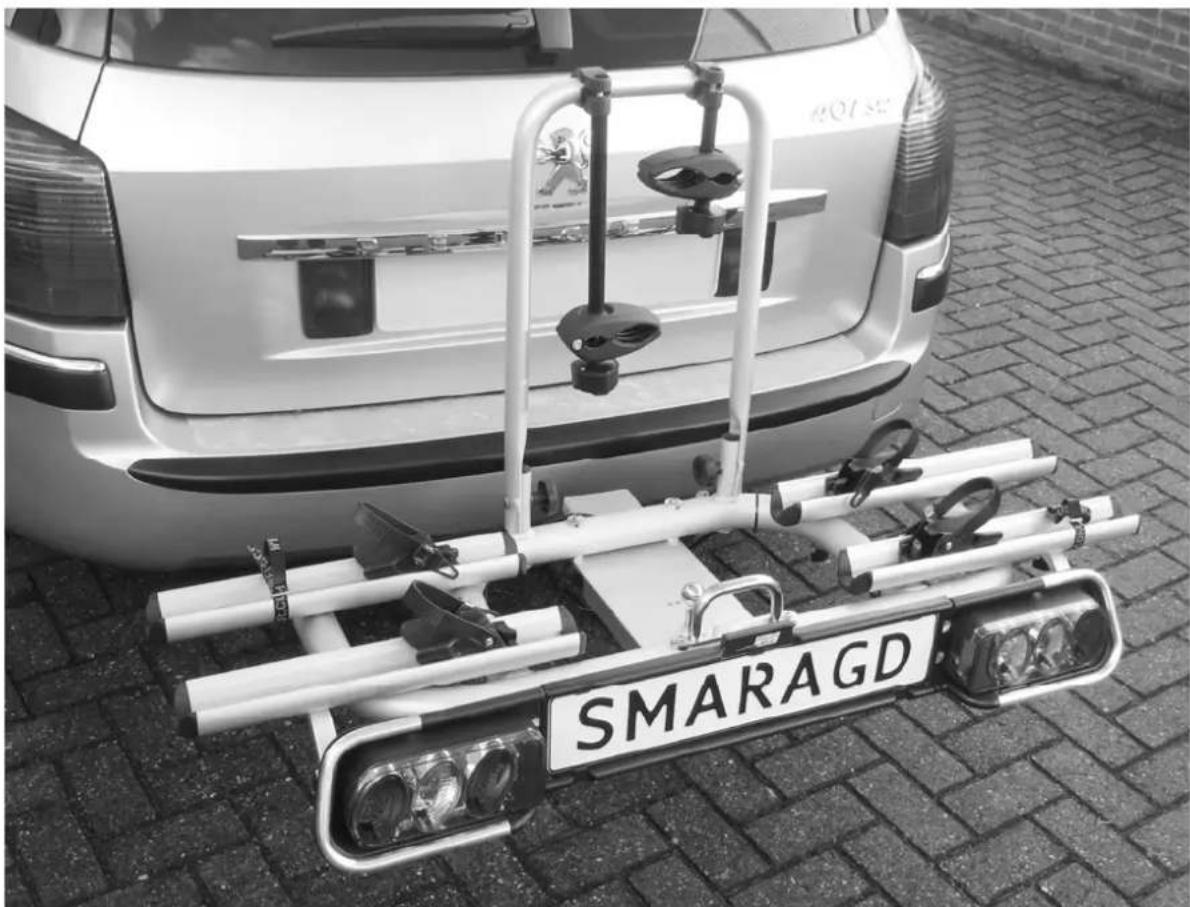

DER KENNZEICHENHALTER

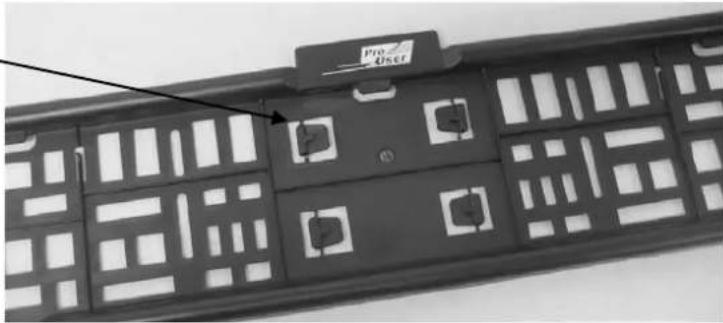

Die Befestigungskeile zum Befestigen Ihres Kennzeichens befinden sich als Ausdrückteile in dem Kennzeichenhalter und zwei davon müssen herausgedrückt werden. Damit kann das Kennzeichen (unten) im Kennzeichenhalter befestigt werden.

Dieser Fahrradträger ist ausgestattet mit Beleuchtung. Diese Beleuchtung kann angeschlossen werden an die Steckerdose der Anhängekupplung von Ihrem KFZ. Da mehrere Sorten Steckerdosen in Umlauf sind, hat man die Möglichkeit entweder mit dem gebräuchlichen 7 poligem Stecker oder mit dem 13 poligen Stecker (Jaegers) die Beleuchtung zu betreiben. Daher ist der Träger geeignet für fast alle Anhängekupplungen!

Das Rückfahrlicht und Nebelschlusslicht funktionieren nur mit einem 13 poligem Stecker!

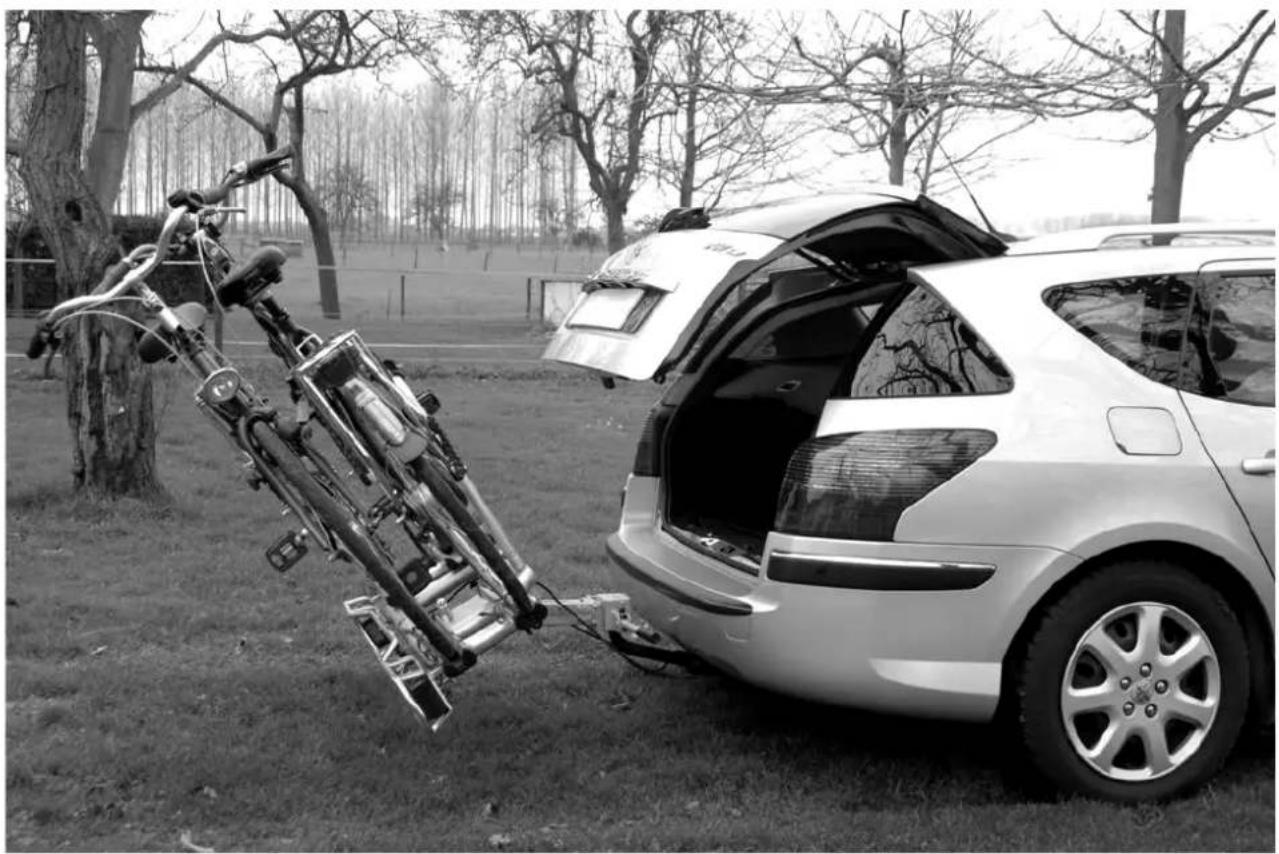

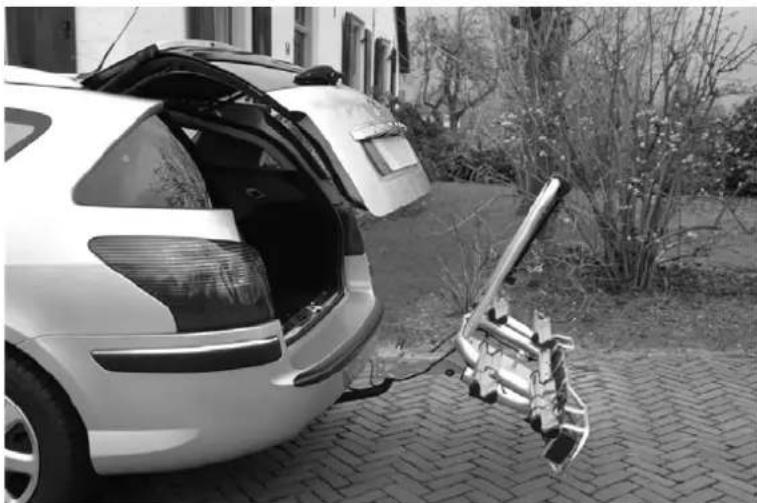

Um den Kofferraum von Ihrem Fahrzeug zu öffnen (Gepäckentnahme usw.), auch wenn die Fahrräder auf dem Träger montiert sind, können Sie den Träger abklappen.

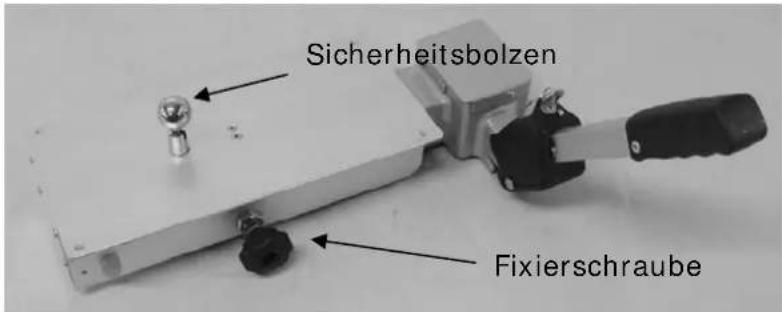

Zuerst müssen Sie die zwei Verriegelungen öffnen. Beginnen Sie mit der Fixierschraube auf der rechten Seite. Drehen Sie diese etwas heraus. Anschließend ziehen Sie den Sicherheitsbolzen auf der Basis nach oben und verdrehen diesen ca. 14 Umdrehung (so dass dieser entriegeld bleibt)

Sicherheitsbolzen Fixierschraube

Halten Sie mit einer Hand ein Fahrrad am Rahmen fest, damit der Träger nicht unkontrolliert abklappen kann. Ziehen Sie den Träger vorsichtig nach vorne (zu sich hin!). Achtung: Nicht am Lampenhalter den Träger zu sich hin ziehen!

Anschließend können Sie den Träger vorsichtig abklappen.

Um den Träger wieder in die Ausgangsposition zu bringen heben Sie den Träger an und schieben diesen in der Führung wieder nach vorne bis zum Anschlag. Anschließend sichern Sie den Träger. Zuerst den Sicherungsbolzen drehen bis dieser einrastet. Danach die Fixierschraube fest andrehen.

Achtung: Der Träger darf ohne die zwei Verriegelungen nicht betrieben werden! Vergewissern Sie sich das der Sicherungsbolzen richtig eingerastet und die Fixierschraube fest angezogen ist!

MONTAGE VON DEN FAHRRÄDERN AUF DEM FAHRRADTRÄGER

Das erste Fahrrad wird in die erste Radschiene gesetzt (dem Auto am nächsten) und mit dem kurzen Rahmenhalter am U – Bügel befestigt. Der Rahmenhalter ist beweglich auf dem U-Bügel zu positionieren, so können Sie am einfachsten die Position finden an welcher Stelle Sie Ihr Fahrrad sicher und stabil befestigen können. Je höher dieser Rahmenhalter befestigt wird um so stabiler steht das Fahrrad.

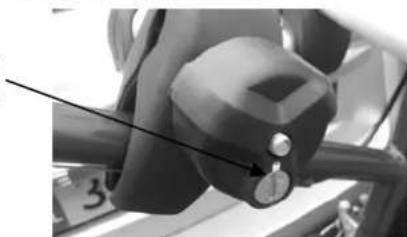

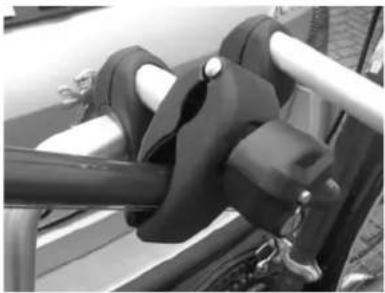

Klemmen Sie den Fahrradrahmen zwischen die Klammer und drehen den

abschließbaren Knopf gut fest. Verschließen Sie diesen Knopf immer mit dem Schlüssel (Auf dem Knopf sind Symbole angebracht, woran Sie erkennen können ob der Rahmenhalter abgeschlossen ist oder nicht)

Das zweite Fahrrad wird entgegengesetzt in die zweite Radschiene gesetzt und mit dem langen Rahmenhalter ebenso wie das erste Fahrrad befestigt.

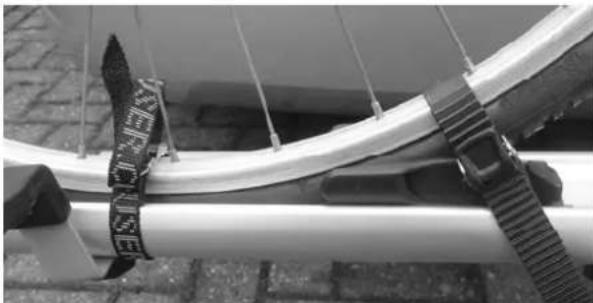

Die Räder stehen in stabilen Aluminium Schienen und müssen mit den schwarzen Radblockern fixiert werden, damit ein Bewegen der Fahrräder verhindert wird. Setzen Sie die Radblocker direkt an das Rad an (Kunststoff Schraube lösen und verschieben). Die Räder werden nun noch mit den kurzen mitgelieferten

Spannbändern zusätzlich befestigt. Achten Sie darauf, dass Sie das Vorderrad mit zwei kurzen Spannbändern befestigen!

Sichern Sie nun die Fahrräder mit dem langen Sicherheitsgurt. Legen Sie den Sicherheitsgurt durch die Fahrradrahmen und um den U-Bügel herum und ziehen den Sicherheitsgurt fest an.

Der Träger ist geeignet für den Transport von bis zu zwei Fahrrädern. Bitte beachten Sie die maximale Stützlast. Diese Angabe finden Sie auf dem Typenschild Ihres Autos (meistens 75kg) Das Gesamtgewicht des Trägers inklusive Fahrräder darf diese Angabe auf der Anhängekupplung nicht überschreiten.

Das maximale Gewicht der Fahrräder kann 60kg sein. Das Eigengewicht des Trägers ist 13kg.

Der Fahrradträger setzt sich nach der Befestigung und einigen gefahrenen Kilometern erst richtig auf die Kupplung. Kontrollieren Sie daher diese Befestigung erneut auf sicheren Sitz und stellen dann wenn nötig die Befestigung nach.

Wenn der Träger nicht verwendet wird, sollte der Träger von der Anhängekupplung entfernt werden.

Kontrollieren Sie regelmäßig die Beleuchtung Ihres Fahrradträgers auf die korrekte Funktion hin.

Bitte beachten Sie, dass keine Teile des Fahrrades verloren gehen können (Batterien, Fahrradpumpe, Tachometer, Körbe, Sattel usw,) Entfernen Sie diese Teile zuerst, bevor Sie mit dem Fahrradträger fahren!

Das Fahren mit einem Fahrradträger beeinflusst das Fahren mit Ihrem Auto. Passen Sie also diesem Umstand Ihre Fahrgeschwindigkeit an. Vermeiden Sie auch ruckartige Lenk und Steuerbewegungen.

Beachten Sie beim Rückwärtsfahren, das Ihr Auto länger ist als üblich.

Es gelten die gesetzlichen Bestimmungen und Vorschriften über die Beförderungen von Gütern hinter Ihrem Fahrzeug.

OPTIONEN (Nicht im Lieferumfang)

Auffahr Schiene

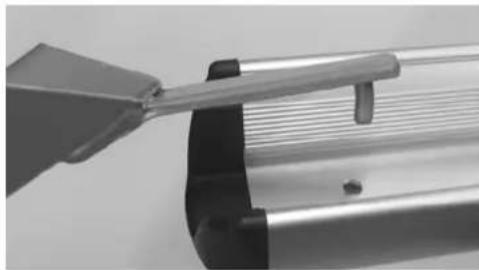

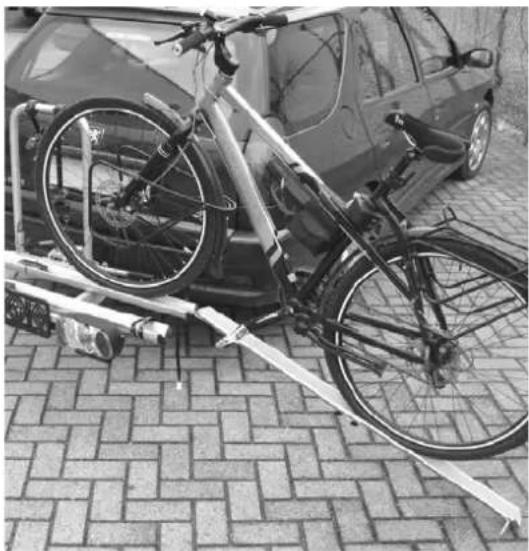

Mit der Auffahr Schiene (Artikel 91549) können Sie Ihre Fahrräder leicht und einfach auf die Radschienen platzieren. Befestigen Sie die Auffahr Schiene, indem Sie den vorhandenen Bolzen an der Unterseite der Auffahr Schiene in die dafür vorgesehene Bohrung der Radschiene setzen (Siehe Foto).

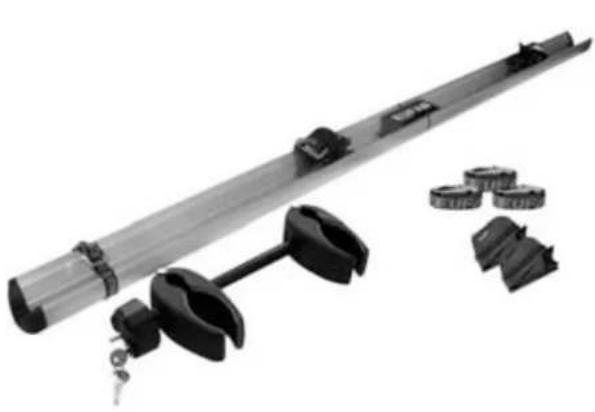

Erweiterung für drei Fahrräder

Mit dem Erweiterungssatz (Artikel 91531) ist der Smaragd Fahrradträger erweiterbar für den Transport von drei Fahrrädern. Fragen Sie ihren Pro-User Händler, Verkäufer nach den Möglichkeiten.

Achtung: Das Eigengewicht von dem Fahrradträger erhöht sich dann auf 15 Kg!

Stückliste

Pos Nr.	Beschreibung	Anzahl
3	Schnellkupplung 1
5	Basis Innenteil 1
6	Kunststoff Rolle 4
7	Seegerring 4
8	Kunststoff Rändelschraube	2	M8
9	Scheibe 2 M8
10	U-Bügel 1
11	Schloss - Schraube 2	M8x60
12	Endkappe Radschiene 8
13	Aluminium Radschiene 4
14	Kulissen Schraube (vierkant)		8 M6x70
15	Kunststoff Zwischenring (chrom)		8
16	Aluminium Basisrohr	1
17	Kulissen Schraube (vierkant)		2 M6x25
18	Scheibe	2	M6
19	Selbstsichernde Mutter		2 M6
20	Rechtes Rücklicht	1
21	Lampenbügel rechts	1
22	Kennzeichenhalter	1
23	Sechskantschraube	2	M5x10
24	Scheibe	4	M5
25	Linkes Rücklicht	1
26	Lampenbügel links	1
27	Selbstsichernde Mutter		2 M5
28	Sechskantschraube	2	M5x25
29	Selbstsichernde Mutter		2 M5
30	Scheibe	4	M5
31	Scheibe	8	M6
32	Kunststoff Rändelschraube	8	M6
33	Schraube	4	M5x10
34	Scheibe	4	M5
35	Aluminium Abdeckplatte	1
36	Selbstsichernde Mutter		4 M6
37	Scheibe	4	M6
38	Schloss Schraube	4	M6x65
39	Verriegelungsknopf	1
40	Kunststoff Rändelschraube	1
41	Endpositions Stopblock	1
42	Schraube	4	M6x10
43	Kunststoff Eindpositions Stopblock		2
44	Schraube	2	M6x5
45	Aluminium Basisteill (Schlitten)		1

Maße

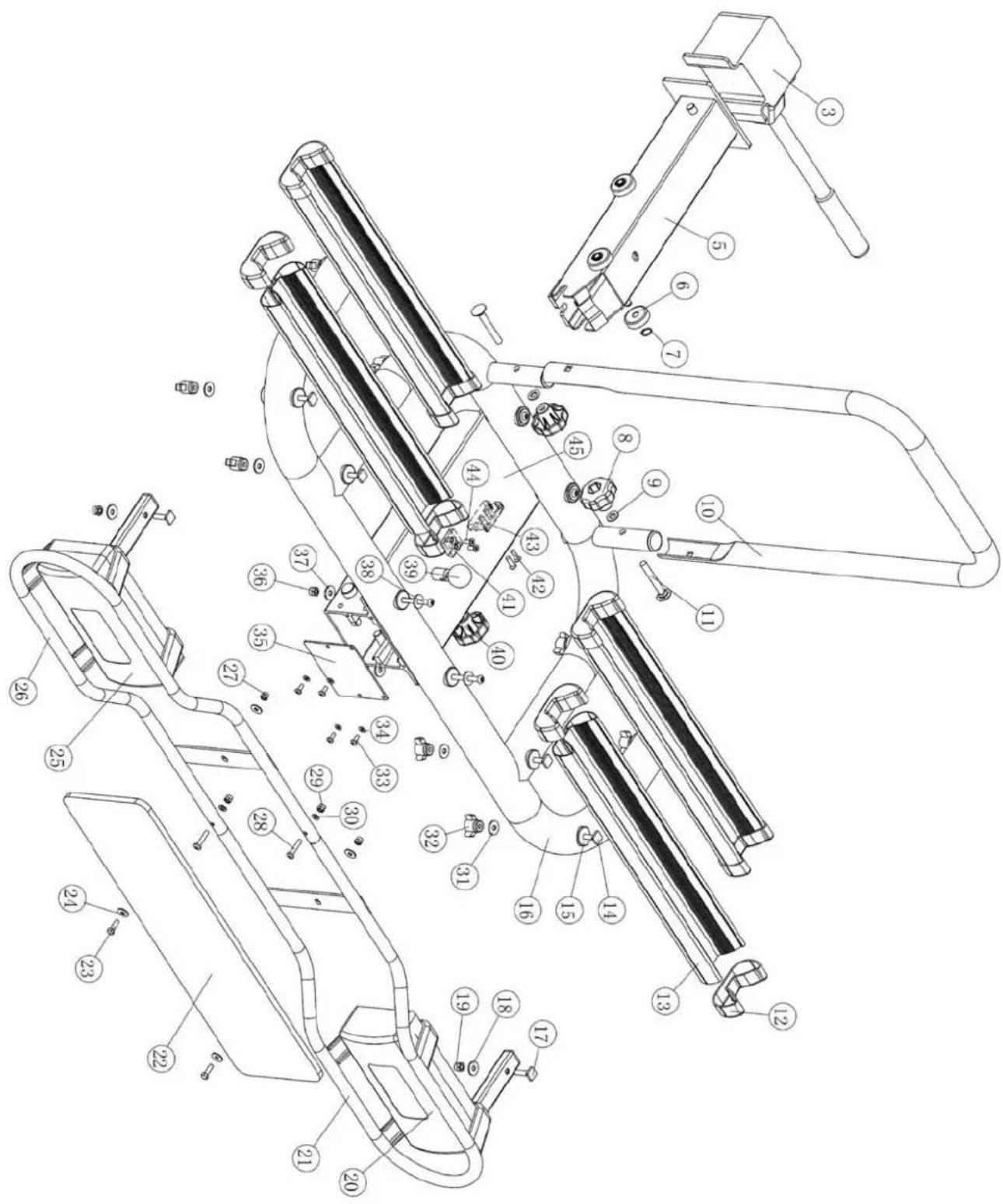

Explosionszeichnung
