Producttype	Fietsendrager voor aanhangerkoppeling, 2 fietsen
Merk	Pro-User
Model	Jade 91528
Netto gewicht	17 kg
Maximaal totaalgewicht	60 kg (fietsen inbegrepen)
Maximaal gewicht per fiets	30 kg
Capaciteit	2 fietsen
Compatibiliteit aanhangerkoppeling	Standaard kogel (staal), minimale trekkracht 50 kg (controleer typeplaatje)
Verlichting	Inclus 7-polige en 13-polige stekker (Jaegers), remlichten, richtingaanwijzers, stadslichten, mistachterlicht en achteruitrijlicht (13-polig)
Bevestiging	Snelle koppeling met sleutelvergrendeling
Kantelmechanisme	Ja, voor toegang tot de kofferbak
Framesteun	Flexibele klem met sleutelvergrendeling, twee steunen (kort en lang)
Wielsleuven	4 PVC-rails met wielbanden
Veiligheidsband	Lange riem om de frames aan elkaar te bevestigen
Materialen	Staal, PVC
Onderhoud	Reinigen met waterstraal, smeren van bewegende delen, regelmatig controleren van bouten
Veiligheid	Verplichte vergrendeling van snelle koppeling en frameklemmen, parkeerhulp uitschakelen, geen hoes gebruiken
Onderdelen	Gebruik uitsluitend originele Pro-User onderdelen
Garantie	2 jaar (behalve bij verkeerd gebruik)
Optionele accessoires	Toegangsgleuf (ref. 91548), uitbreiding voor 3 fietsen (ref. 91534)
Algemene informatie	Montage- en veiligheidsinstructies verkrijgbaar in meerdere talen

Veelgestelde vragen - Jade 91528 Pro-User

Wat is het maximale gewicht dat de fietsendrager kan dragen?

Het netto gewicht van de fietsendrager is 17 kg. Het maximale totaalgewicht (fietsen inbegrepen) is 60 kg. Elke fiets mag niet meer dan 30 kg wegen. Controleer de Brinell-hardheid van uw aanhangerkoppeling – het totale gewicht mag dit niet overschrijden.

Hoe installeer ik de fietsendrager op de aanhangerkoppeling?

Zorg dat de auto recht staat, motor uit en handrem aangetrokken. Open het slot van de vergrendeling, schuif de vergrendeling naar rechts, ontgrendel de hendel. Plaats de fietsendrager van bovenaf op de kogel en duw de hendel naar beneden (35-40 kg) tot deze horizontaal blijft. Schuif de vergrendeling naar links tot de groene markering zichtbaar is en sluit af met de sleutel.

Hoe stel ik de snelle koppeling af als de steun beweegt?

Ontgrendel en verwijder de fietsendrager. Draai de borgmoer los, draai de stelbout iets aan, draai vervolgens de borgmoer weer vast. Plaats de steun terug en controleer de bevestiging. Herhaal tot deze goed vastzit.

Kan de fietsendrager worden gebruikt met een aluminium aanhangerkoppeling?

Nee, de fietsendrager is niet geschikt voor gebruik op een aluminium aanhangerkoppeling.

Hoe installeer ik de fietsen op de fietsendrager?

Plaats de eerste fiets (max 30 kg) in de dichtstbijzijnde wielsleuf bij de auto. Bevestig het frame met de korte framesteun (klem) en vergrendel deze. Plaats de tweede fiets in omgekeerde richting in de andere sleuf en gebruik de lange steun. Maak de wielen vast met de PVC-bandjes en gebruik vervolgens de lange veiligheidsriem rond de frames en de beugel.

Hoe krijg ik toegang tot de kofferbak met de fietsen erop?

Gebruik het kantelmechanisme: duw de ontgrendeling opzij, houd de U-vormige buis vast en duw de hendel naar beneden om het geheel te kantelen. Om terug te keren, duw de fietsendrager volledig omhoog tot deze vergrendelt. Rijd nooit zonder dat de hendel vergrendeld is.

Welk type verlichting is inbegrepen en hoe sluit ik het aan?

De fietsendrager is uitgerust met volledige verlichting met een 7-polige en 13-polige stekker (Jaegers). Sluit de stekker aan die bij uw voertuig past. Met de 7-polige stekker werken de achteruitrijlichten niet. Bedek de ongebruikte stekker met de meegeleverde dop.

Hoe onderhoud ik de fietsendrager?

Na gebruik reinigen met een waterstraal en drogen. Houd de kogelkoppeling en snelle koppeling schoon en vetvrij. Controleer regelmatig de staat van de onderdelen en vervang beschadigde onderdelen door originele. Smeer bewegende delen en behandel krassen in de verf.

Wat zijn de belangrijke veiligheidsvoorschriften?

Vergrendel altijd de snelle koppeling en de frameklemmen voordat u gaat rijden. Verwijder accessoires van de fietsen (tassen, pomp, enz.). Bedek de fietsen niet met een hoes. Pas uw snelheid aan en vermijd plotselinge manoeuvres. Schakel parkeerhulp en automatische achterklepopenen uit indien nodig.

Is de fietsendrager compatibel met een standaard kogelkoppeling?

Ja, hij past op alle standaard aanhangerkoppelingen (staal). Zorg dat de maximale belasting van de koppeling (Brinell-hardheid) voldoende is voor het totale gewicht van de fietsendrager en fietsen.

GEBRUIKSAANWIJZING Jade 91528 Pro-User

NL: Montagehandleiding en Veiligheidsvoorschriften

l

n

h

o

u

d

s

o

p

g

a

v

e

•

l

n

t

r

o

d

u

c

t

i

e

•

B

e

l

a

n

g

r

i

j

k

e

i

n

•

In elkaar zetten van de fietsendrager

6

•

De nummerplaathouder & de verlichting

7

•

Montage van de fietsendrager op de trekhaak

8

•

Montage van de fietsen op de fietsendrager

10

•

H

e

t

K

a

n

t

e

l

m

e

c

h

•

Veiligheidsvoorschriften

12

•

Onderhoud & garantie

13

•

A

c

c

e

s

s

o

i

r

e

s

•

Onderdelenlijst & explosietekening

15

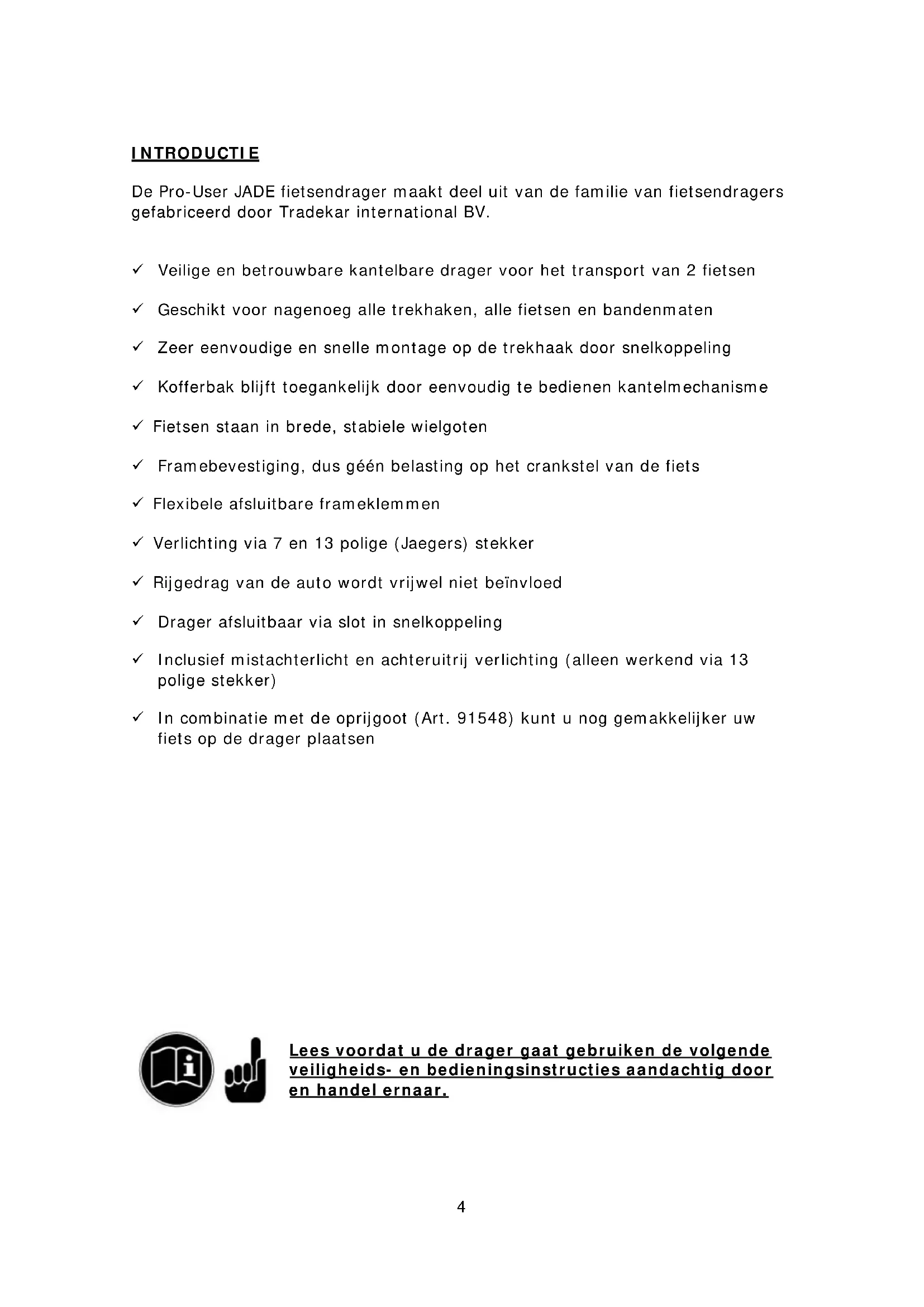

De Pro-User JADE fietsendrager maakt deel uit van de familie van fietsendragers gefabriceerd door Tradekar international BV.

√ Veilige en betrouwbare kantelbare drager voor het transport van 2 fietsen
√ Geschikt voor nagenoeg alle trekhaken, alle fietsen en bandenmaten
√ Zeer eenvoudige en snelle montage op de trekhaak door snelkoppeling
√ Kofferbak blijft toegankelijk door eenvoudig te bedienen kantelmechanisme
√ Fietsen staan in brede, stabiele wielgoten
√ Framebevestiging, dus géén belasting op het crankstel van de fiets
√ Flexibele afsluitbare frameklemmen
√ Verlichting via 7 en 13 polige (Jaegers) stekker
√ Rijgedrag van de auto wordt vrijwel niet beïnvloed
√ Drager afsluitbaar via slot in snelkoppeling
√ Inclusief mistachterlicht en achteruitrij verlichting (alleen werkend via 13 polige stekker)
√ In combinatie met de oprijgoot (Art. 91548) kunt u nog gemakkelijker uw fiets op de drager plaatsen

Lees voordat u de drager gaat gebruiken de volgende veiligheids- en bedieningsinstructies aandachtig door en handel ernaar.

BELANGRI JKE INFORMATI E

Voor gebruik goed doorlezen!

Dit product niet monteren en gebruiken voordat de montagehandleiding en veiligheidsvoorschriften geheel zijn doorgelezen en duidelijk zijn.

De assemblage en montage van de fietsendrager alleen volgens deze montagehandleiding uitvoeren.

De stappen die worden genoemd en de veiligheidsinstructies voor montage, bediening en gebruik van de fietsendrager, moeten beslist worden opgevolgd. Al de kleinste afwijking kan leiden tot verkeerde montage of verkeerd gebruik.

De drager is geschikt voor het vervoeren van maximaal twee fietsen. Let op de maximaal toelaatbare kogeldruk. U kunt deze vinden op het typeplaatje van de trekhaak van uw auto (bij de meeste auto's is deze 75kg). Het totale gewicht van de drager inclusief de fietsen mag niet hoger zijn dan de maximaal toelaatbare kogeldruk van de trekhaak.

De maximale belasting op de fietsendrager zelf mag 60kg zijn. Het eigen netto gewicht van de drager is Ca. 17kg.

Maximale kogeldruk Gewicht fietsendrager Max. belasting
50kg	17kg	33kg
60kg	17kg	43kg
75kg	17kg	58kg
90kg	17kg	Max. 60kg

Niet geschikt voor het gebruik op aluminium trekhaken.

Deze montagehandleiding en veiligheidsvoorschriften in de auto bewaren.

CONSUMENTEN HELPDESK & SUPPORT

0345-470998 (maandag t/m donderdag 8:30-12:30uur)

[e-mail]

IN ELKAAR ZETTEN VAN DE FIETSENDRAGER

De fietsendrager is al gedeeltelijk voorgemonteerd. Alleen de laatste onderdelen moeten nog gemonteerd worden. Haal alle onderdelen uit de verpakking en leg deze overzichtelijk neer. Per stap zal duidelijk beschreven en te zien zijn welke onderdelen nodig zijn voor de montage van de fietsendrager.

Onderdelen:

Schuif de U-beugel op de U-beugel-houders van het basisframe. Bevestig deze U-beugel met de bijgeleverde slotbouten (M8x60), ringetjes (M8) en kunststof knoppen (M8). De kunststof knoppen dienen aan de binnenkant gemonteerd te zijn.

Draai de kunststof draaiknoppen nu goed stevig vast!

De U-beugel zal zich helemaal in de U-beugelhouders vastzetten. Zorg ervoor dat er na het vastzetten van de draaiknoppen geen ruimte meer is tussen de U-beugel en de houder en de U-beugel niet meer bewegen kan.

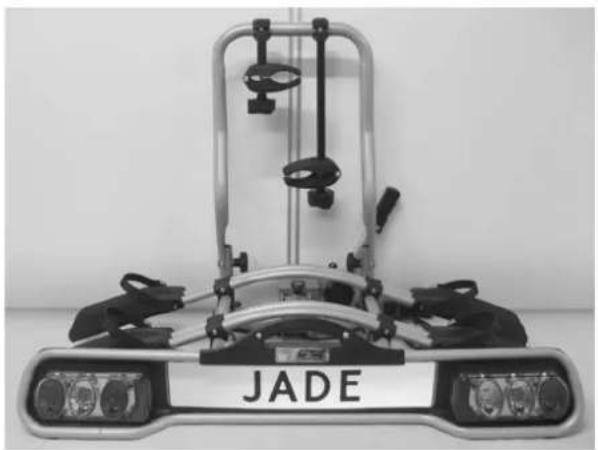

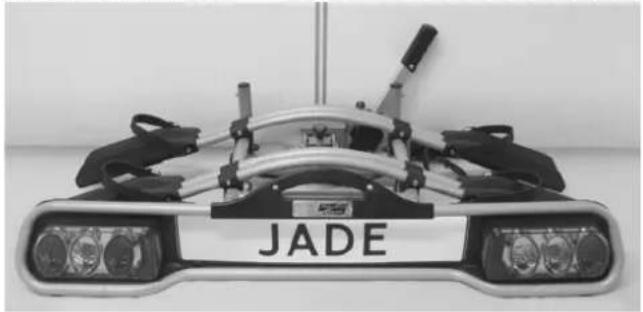

Eindresultaat:

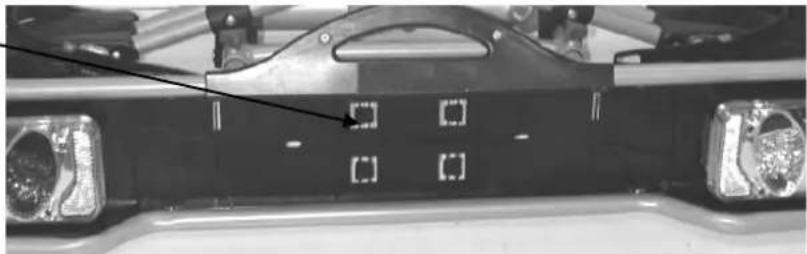

De bevestigingsclipjes voor het bevestigen van de kentekenplaat bevinden zich in de achterkant van de kentekenplaathouder en kunnen eenvoudig uit het kunststof

gedrukt worden. Vervolgens kan de kentekenplaat met behulp van twee clipjes (onderaan) vastgezet worden.

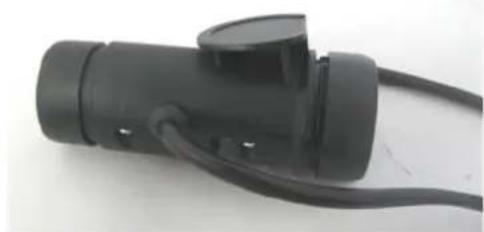

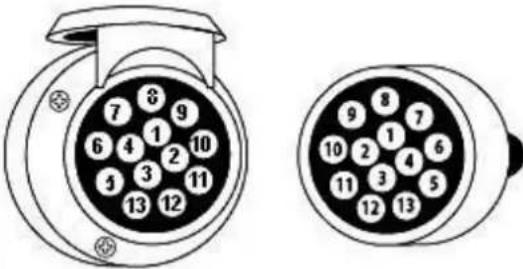

DE VERLICHTING

Deze fietsendrager is uitgerust met verlichting. Deze verlichting kan aangesloten worden op de trekhaak stekkerdoos van uw auto. Aangezien er meerdere soorten stekkers in omloop zijn, heeft deze drager de keuze uit de gebruikelijke 7-polige

stekker en de 13-polige stekker (Jaegers).

Hierdoor is de drager geschikt voor elke trekhaak!

Beide stekkers zitten verwerkt in één behuizing. Over de stekker die niet gebruikt wordt, moet het bijgeleverde afdekkapje gedaan worden.

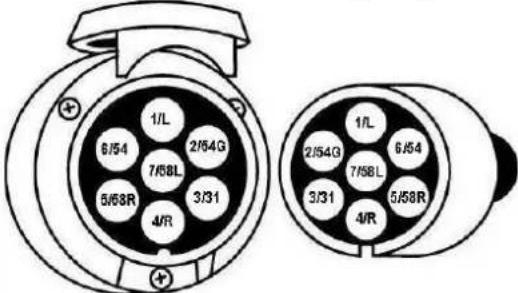

Universeel systeem 7 polig	1/L2/54G3/314/R5/58R6/547/58L	Richtingaanwijzer linksMistachterlichtMassaRichtingaanwijzer rechtsAchterlicht rechtsRemlichtenAchterlicht linksHet achteruitrijlicht werkt niet via de 7-polige stekker!	geelblauwwitgroenbruinroodzwart
Jaegers systeem 13 polig(DIN 72.570)	12345678910111213	Richtingaanwijzer linksMistachterlichtMassaRichtingaanwijzer rechtsAchterlicht rechtsRemlichtenAchterlicht linksAchteruitrijlichtNiet in gebruikNiet in gebruikNiet in gebruikMassaNiet in gebruik	geelblauwwitgroenbruinroodzwartgrijs

MONTAGE VAN DE FIETSENDRAGER OP DE TREKHAAK

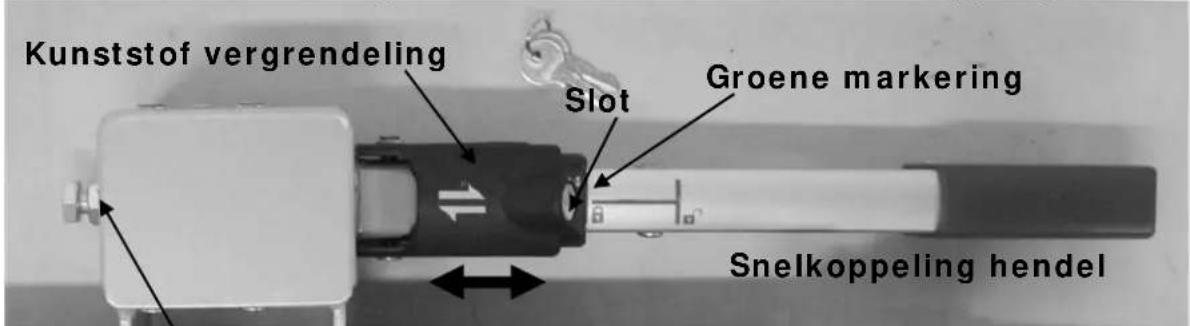

Allereerst is het verstandig om vertrouwd te raken met de snelkoppeling.

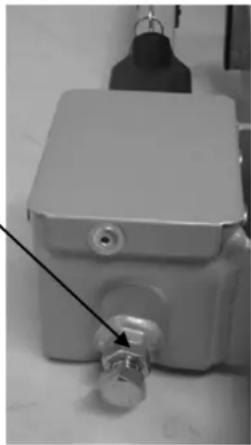

Instelschroef snelkoppeling (inclusief borgmoer)

De snelkoppeling bestaat uit een huis dat bevestigd is aan de fietsendrager en een hefboom. Met behulp van de hefboom kan de snelkoppeling geopend en gesloten worden. Met behulp van de schuifbare, afsluitbare kunststof vergrendeling kan de snelkoppeling vergrendeld en uiteindelijk afgesloten worden (verplicht tijdens gebruik!).

Voor de montage van de fietsendrager kan de auto het beste recht staan, de motor uit staan en de handrem aangetrokken zijn. Let er op dat de trekhaak onbeschadigd, schoon en vetvrij is!

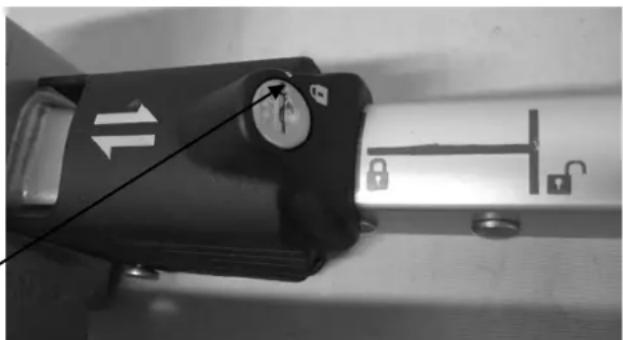

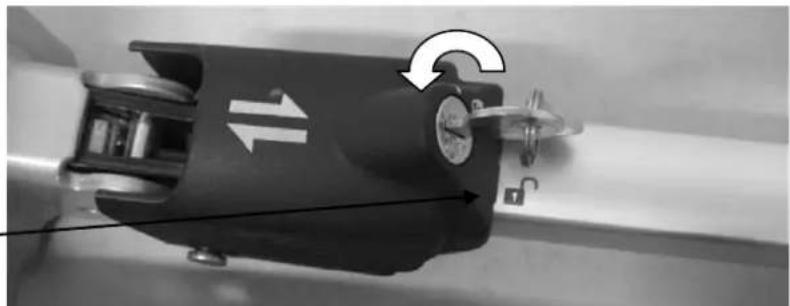

Open het slot van de kunststof vergrendeling met gebruik van de bijgeleverde

sleutel. Draai hiervoor het slot en kwartslag (sleutel staat nu verticaal). Schuif de kunststof vergrendeling naar rechts (alleen "open" rode slotje op hendel zichtbaar).

Open de snelkoppeling door de hendel vertikaal te zetten.

Plaats de drager van bovenaf op de trekhaak. Druk de hendel van de snelkoppeling naar beneden (Ca. 35-40kg) totdat deze niet meer verder kan (Hendel zal in horizontale positie blijven staan).

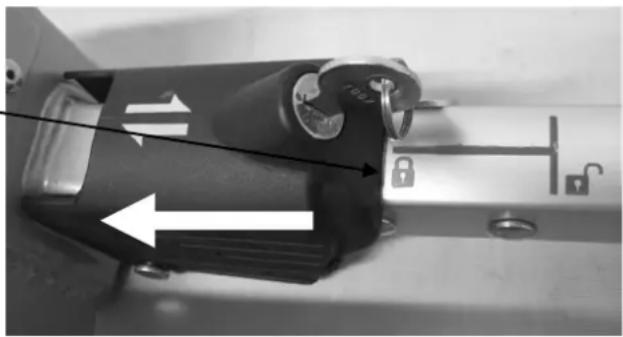

Schuif de kunststof vergrendeling naar links totdat de groene marking op de hendel volledig zichtbaar is.

Test nu of de drager vast genoeg op de trekhaak zit (en niet meer gemakkelijk te

draaien is). Indien dit niet zo is dan dient u de snelkoppeling af te stellen. Schuif hiervoor de kunststof vergrendeling zo ver mogelijk naar rechts zodat de hendel eenvoudig omhoog kan en de drager van de trekhaak afgehaald kan worden. Draai nu de instelbout van de snelkoppeling iets in (eerst borgmoer losdraaien, instelschroef iets aandraaien en borgmoer weer vastdraaien).

Plaats de drager weer terug op de trekhaak en controleer vervolgens opnieuw of de drager goed vast op de trekhaak zit. Herhaal dit totdat de drager goed vast zit. Let op: Zorg er altijd voor dat de borgmoer van de instelbout weer goed vastgedraaid wordt!.

Indien de drager niet meer eenvoudig te draaien is op de trekhaak, kan de snelkoppeling afgesloten worden. Schuif de vergrendeling zodanig naar links zodat de groene markering volledig zichtbaar is. Sluit nu de snelkoppeling af met de sleutel en haal deze uit het slot (rode stip op positie van gesloten slotje). Bewaar deze sleutel zorgvuldig en op een veilige plek. De fietsendrager is nu ook tegen diefstal beveiligd.

Zorg er altijd voor dat de snelkoppeling goed afgesloten is! De groene markering op de hendel dient volledig zichtbaar te zijn en de rode stip op het slotje dient gelijk te staan met het slot tekentje op de vergrendeling.

MONTAGE VAN DE FIETSEN OP DE FIETSENDRAGER

Verwijder alle onderdelen van de fietsen die tijdens het transport gemakkelijk verloren kunnen gaan (E-bike accu's, fietspompen, snelheidsmeters, mandjes, fietstassen, fietszitjes enz.). Door de hoge luchtweerstand en trillingen kunnen deze onderdelen losraken en medeweggebruikers in gevaar brengen.

De eerste (en zwaarste, max. 30kg) fiets plaatst u in de eerste wielgoot (het dichtst bij de auto) en bevestigt u met de korte framehouder aan de U-beugel. De framehouder is flexibel op de U-beugel te positioneren, maar ook flexibel op uw fiets te positioneren. Probeer de eerste keren welke positie in uw situatie het best werkt (en meest stabiele bevestiging is). Hoe hoger de framehouder aan de U-beugel en fiets bevestigd is, hoe stabieler de fiets staat.

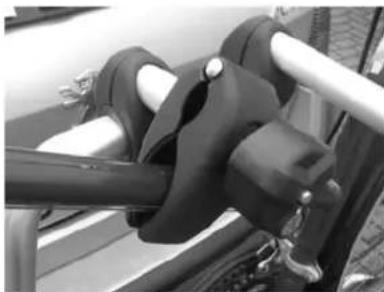

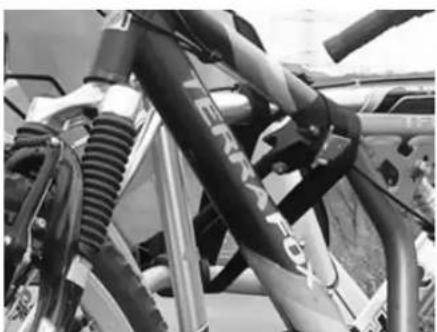

Plaats het frame van de fiets tussen de frameklem en draai de knop goed vast.

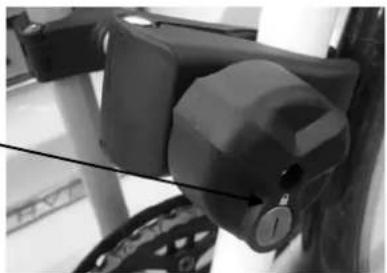

Sluit de framehouder vervolgens af met het sleuteltje (het "slot" tekentje op de draaiknop en de rode stip op het metalen slotplaatje geeft aan of de framehouder afgesloten is of niet).

De tweede fiets plaatst u in tegengestelde richting in de tweede wielgoot en deze maakt u vast met de lange framehouder.

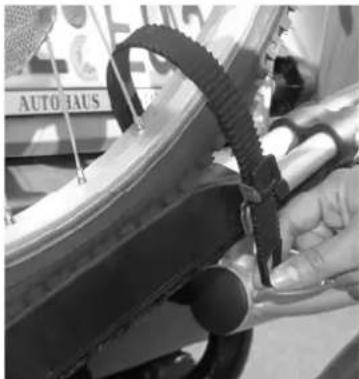

De wielen zet u vast door middel van de aanwezige kunststof spanbanden.

Beveilig tenslotte uw fietsen met de lange zwarte spanband (in leveromvang). Leg deze hiervoor om de frames van de fietsen en om de U-beugel en trek de spanband vervolgens goed vast.

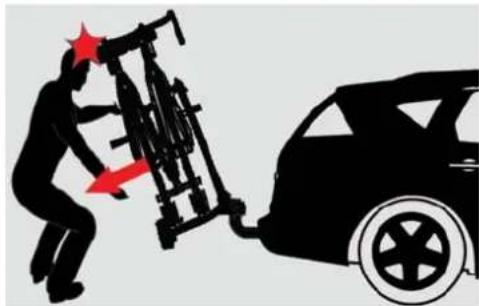

Om de kofferbak van uw auto gemakkelijk te bereiken, ook als de fietsen op de drager staan, kunt u gebruik maken van het kantelmechanisme.

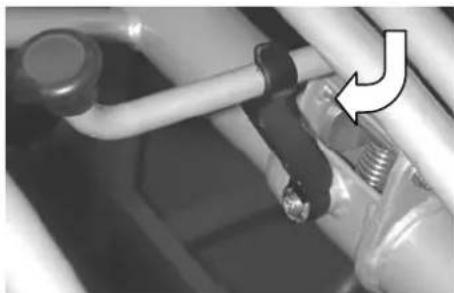

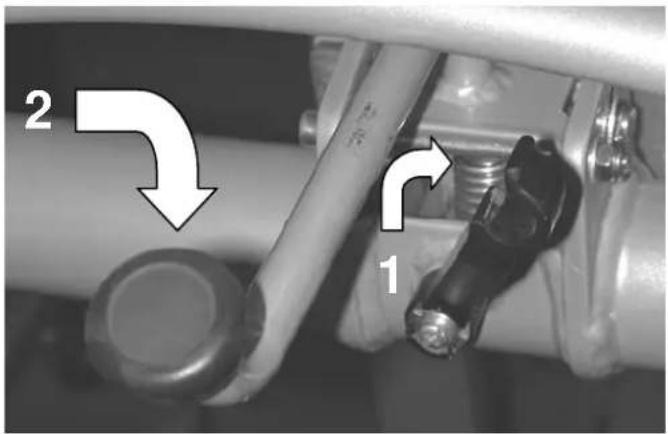

Allereerst dient u de vergrendeling van het kantelmechanisme opzij te schuiven (1).

Houd met een hand de U-beugel vast, zodat de drager niet ongecontroleerd neerklappen kan. Met de andere hand drukt u de hendel van het kantelmechanisme naar beneden om deze te ontgrendelen (2). Nu kan de drager rustig gekanteld worden.

Door het omhoog duwen van de complete drager vergrendelt het kantelmechanisme weer. Zorg er altijd voor dat de vergrendeling weer terug op de hendel geschoven wordt!

Zorg er altijd voor dat het kantelmechanisme na gebruik weer goed vergrendeld is.

Houd de trekhaak schoon en vetvrij.

De drager zal zich na elke bevestiging op de kogel, tijdens de eerst gereden kilometers gaan "zetten". Controleer daarom na de eerst gereden kilometers de bevestiging en stel, indien nodig, de snelkoppeling strakker af.

Controleer de fietsendrager voor gebruik op beschadigingen. Beschadigde of versleten onderdelen dienen direct vervangen te worden. Gebruik uitsluitend originele vervangingsonderdelen.

Voer geen modificaties uit aan de fietsendrager (mechanisch of elektronisch). Dit kan erg gevaarlijk zijn. Garantie claims worden niet geaccepteerd en wij kunnen de juiste werking van de fietsendrager niet meer garanderen indien modificaties zijn uitgevoerd. Wij zijn niet aansprakelijk voor welke schade dan ook veroorzaakt als resultaat van onjuiste installatie, bediening of modificatie.

Controleer regelmatig de verlichting van de fietsendrager op een juiste werking.

Zorg er altijd voor dat de fietsen goed vastgezet zijn door middel van de frameklemmen en de wiel spanbandjes. De frameklemmen dienen tijdens transport afgesloten te zijn.

Gebruik altijd de extra spanband als extra beveiliging voor uw fietsen. Leg deze om de U-beugel en de frames van de fietsen en trek deze vervolgens goed vast.

Let op dat er geen onderdelen van de fiets tijdens het transport verloren kunnen worden (accu's, fietspomp, snelheidsmeters, mandjes, fietstassen, fietszitjes enz.). Verwijder deze altijd voordat u gaat rijden!

Controleer regelmatig of alle spanbanden, draaiknoppen en bevestigingen goed vastzitten en indien nodig vastzetten.

Zorg er altijd voor dat tijdens gebruik, het kantelmechanisme goed vergrendeld is.

Zorg er altijd voor dat tijdens gebruik, de snelkoppeling goed vergrendeld en afgesloten is.

Tijdens het rijden de fietsen niet afdekken met een hoes.

Het rijden met een fietsendrager beïnvloedt het weggedrag van de auto. Pas uw snelheid daarom aan (max. 120km/u).

Vermijd ook plotselinge remacties en stuurbewegingen.

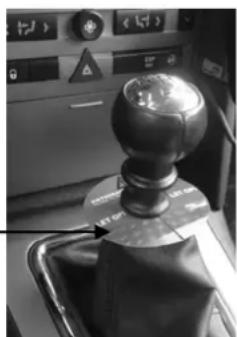

Let op dat bij het achteruit rijden de auto langer is dan normaal!

Voorts wordt gewezen op de wettelijke eisen die gelden voor het vervoer van goederen aan de achterzijde van uw voertuig.

Bij voertuigen met een elektrische parkeerhulp kan een foutmelding optreden, indien de fietsendrager gemonteerd is. Schakel de parkeerhulp uit tijdens gebruik van de fietsendrager.

Indien de auto is voorzien van een automatische opening van de achterklep, dan moet deze worden uitgeschakeld of uitsluitend handmatig worden geopend, indien de fietsendrager is gemonteerd.

Vóór gebruik van de autowas centrale de fietsendrager eerst van de trekhaak halen.

De fietsendrager is niet geschikt voor "off road" gebruik.

Indien de drager niet gebruikt wordt, dient deze van de trekhaak gedemonteerd te worden.

In geval van defecten of problemen, alstublieft contact opnemen met uw Pro-User leverancier.

ONDERHOUD

De fietsendrager na gebruik schoon en droog opslaan. Eventueel afspuiten met een waterslang om modder, en andere vuiligheid te verwijderen.

Houd de trekhaak van de auto schoon en vetvrij.

Houd de snelkoppeling van de fietsendrager schoon en vetvrij.

Controleer regelmatig de fietsendrager op beschadigingen. Beschadigde of versleten onderdelen dienen direct vervangen te worden. Gebruik uitsluitend originele vervangingsonderdelen.

Bouten en moeren van de fietsendrager regelmatig controleren en indien nodig aandraaien.

Beschadigingen aan de lak direct met een (grond)verf behandelen.

Draaiende en bewegende delen regelmatig smeren.

GARANTIE

Dit product heeft een garantieperiode van 2 jaar. Let op: de garantie dekt alleen een normaal gebruik van de fietsendrager. Op geen enkele manier wordt schade gedekt die ontstaan is door onjuist gebruik. Dit houdt ook in defecten of gebreken die zijn ontstaan door slechte of onjuiste montage. Om ervoor zorg te dragen dat de garantie voorwaarden van toepassing zijn dient u onderhoud volgens het onderhoudsvoorschrift uit te (laten) voeren. Wij behouden ons het recht om kosten in rekening te brengen die voortkomen uit reparaties van zaken die buiten onze controle vallen zoals onjuiste of slechte montage, onjuist gebruik, schade door ongelukken, enz.

ACCESSOI RES (niet meegeleverd)

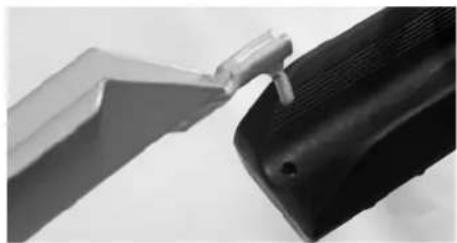

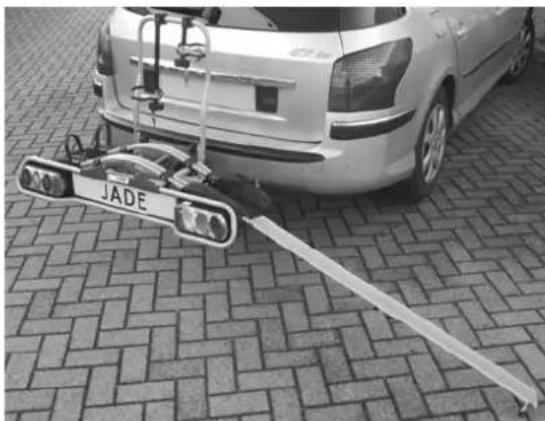

Oprijgoot

Met de oprijgoot (Artikel 91548), kunt u uw fietsen heel eenvoudig op de fietsendrager rijden zodat u deze niet hoeft te tillen. Bevestig hiervoor de oprijgoot door middel van het palletje aan de onderkant, in het daarvoor gevormde gaatje van de wielgoot waar u de fiets op wilt rijden (zie foto).

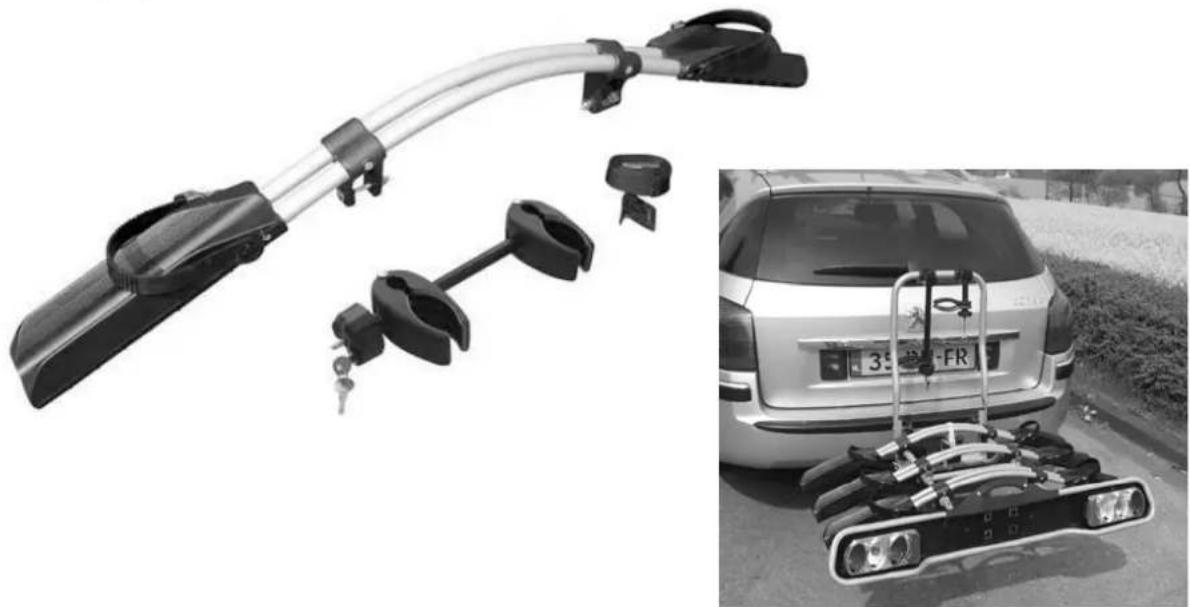

Uitbreiding naar drie fietsen

Met behulp van het uitbreidingssset (artikel 91534) is de Jade fietsendrager uit te breiden voor het transport van drie fietsen. Vraag uw Pro-User leverancier naar de mogelijkheden.

Let op: Het eigen gewicht van de fietsendrager neemt dan toe tot 19kg!

ONDERDELENLI JST

Pos nr.	Omschrijving	Aantal
1	Snelkoppeling 1
2	Kunststof afdekkapje 1
3	Wielhouder buis 4
4	U-beugel 1
5	Wielhouder bevestiging	4
6	Kunststof spanband 4
7	Kunststof wielhouder 4
8	Slotbout 4 M6x55
9	Kunststof klemblokje 4
10	Slotbout 2 M8x60
11	Kunststof eindkap 2
12	Basisframe 1
13	Zelfborgende moer	4	M5
14	Sluitring 5 M5
15	Kunststof lamphouder	1
16	Lampenbeugel	1
17	Rechter achterlicht	1
18	Linker achterlicht	1
19	Kunststof draaiknop	2
20	Boutje	1	M5x10
21	Speciale ring	1
22	Kunststof vergrendelingsbeugel	1
23	Kantelmachanisme	1
24	Kunststof draaiknop	2	M8
25	Sluitring 4 M6
26	Zelfborgende moer	4	M6
27	Sluitring 2 M8
28	Kunststof afdekkapje	4

Maat

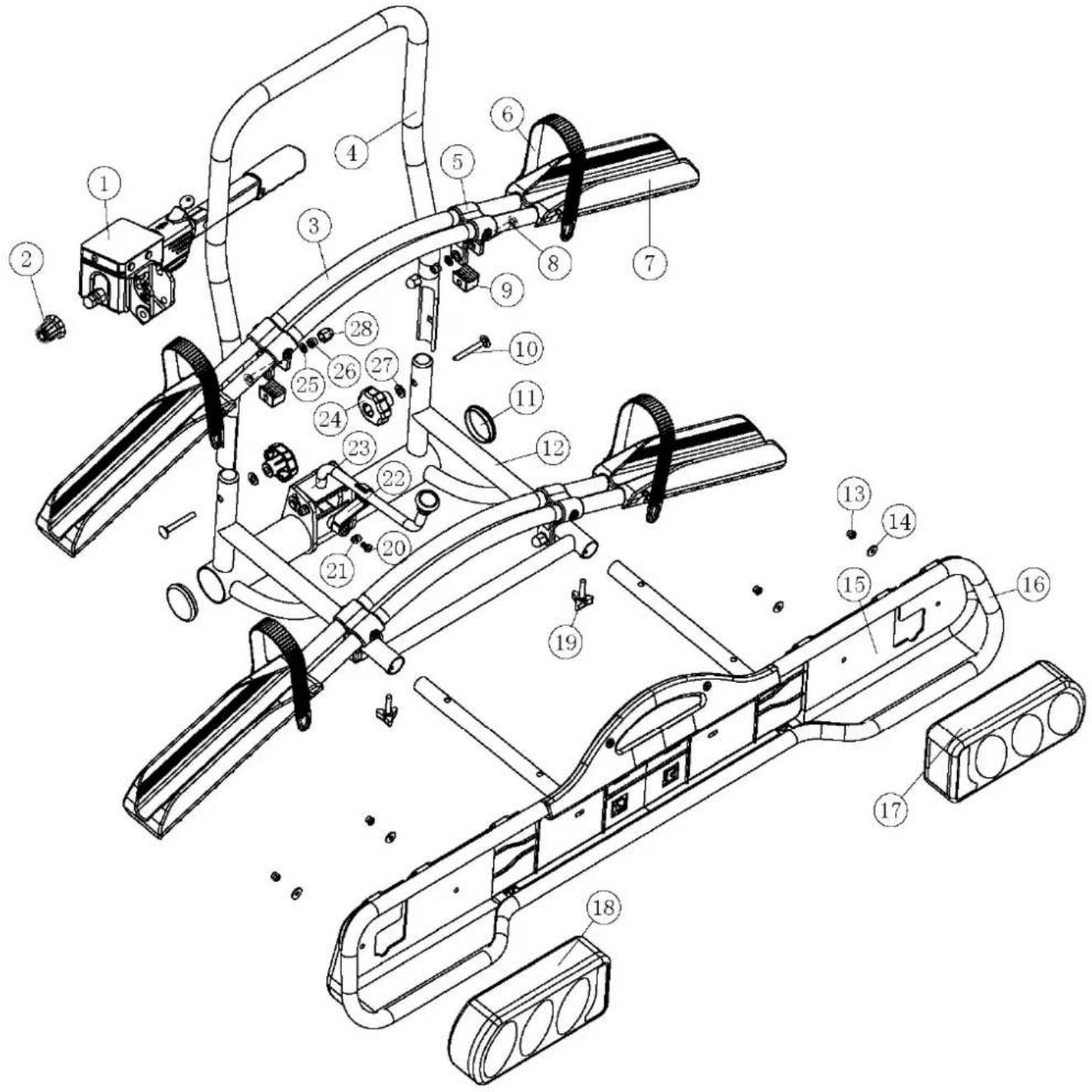

EXPLOSI ETEKENING
