BEDIENUNGSANLEITUNG Jade 91528 Pro-User

DE: Montageanleitung und Sicherheitsvorschriften

Fietsendrager/ Fahrradträger/ Bike carrier/ Porte-vélos

JADE

l

n

h

a

l

t

s

v

e

r

z

e

i

c

• Einführung

17

• W

i

c

h

t

i

g

e

l

n

f

o

r

• Montage des Fahrradträgers

19

• Der Kennzeichenhalter & die Beleuchtung

20

• Montage auf die Anhängerkupplung

21

• Montage von den Fahrrädern auf dem Fahrradträger

23

• Der Abklappmechanismus

24

• Sicherheitsvorschriften

25

• Wartung & Garantie

26

• O p t i o n e n

• Stückliste & Explosionszeichnung

28

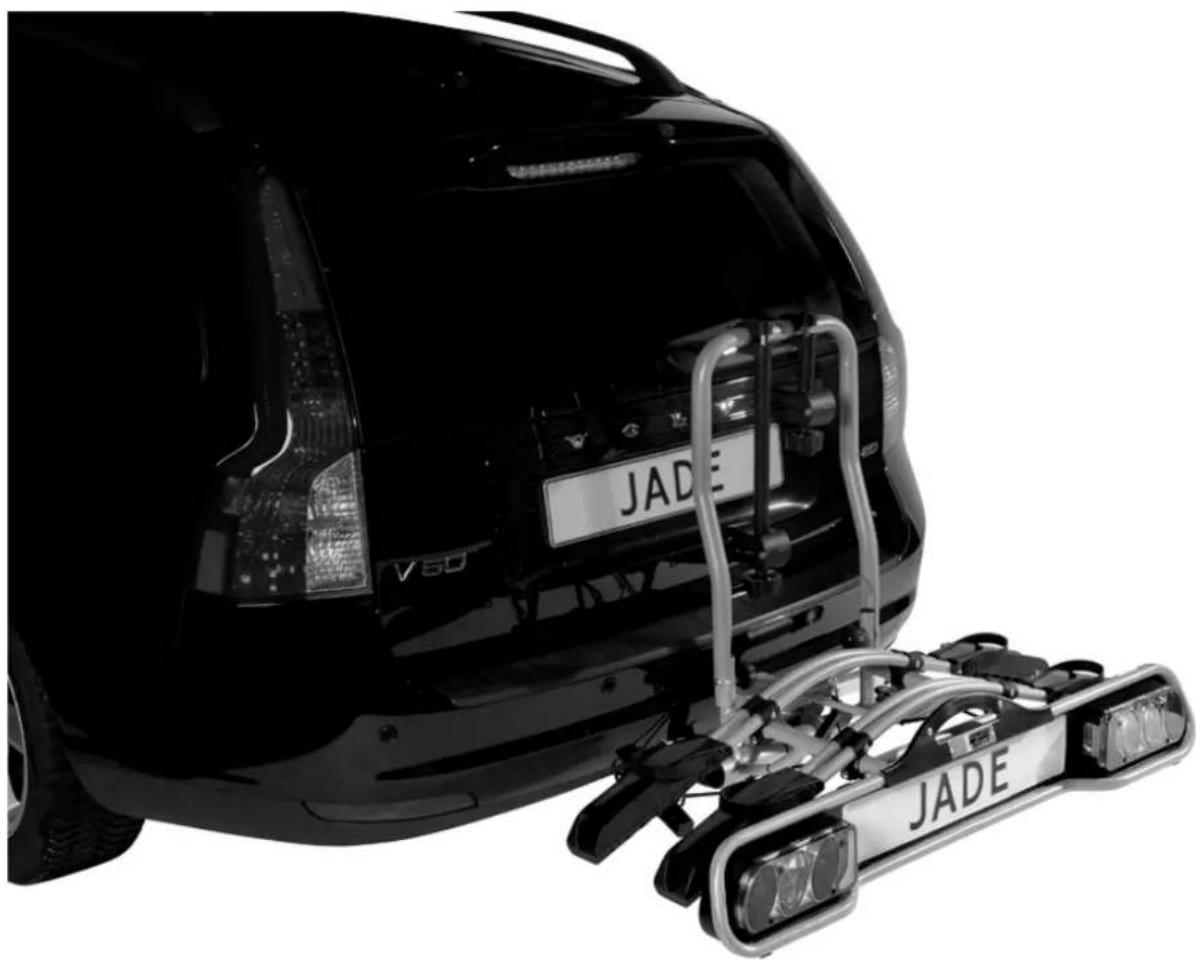

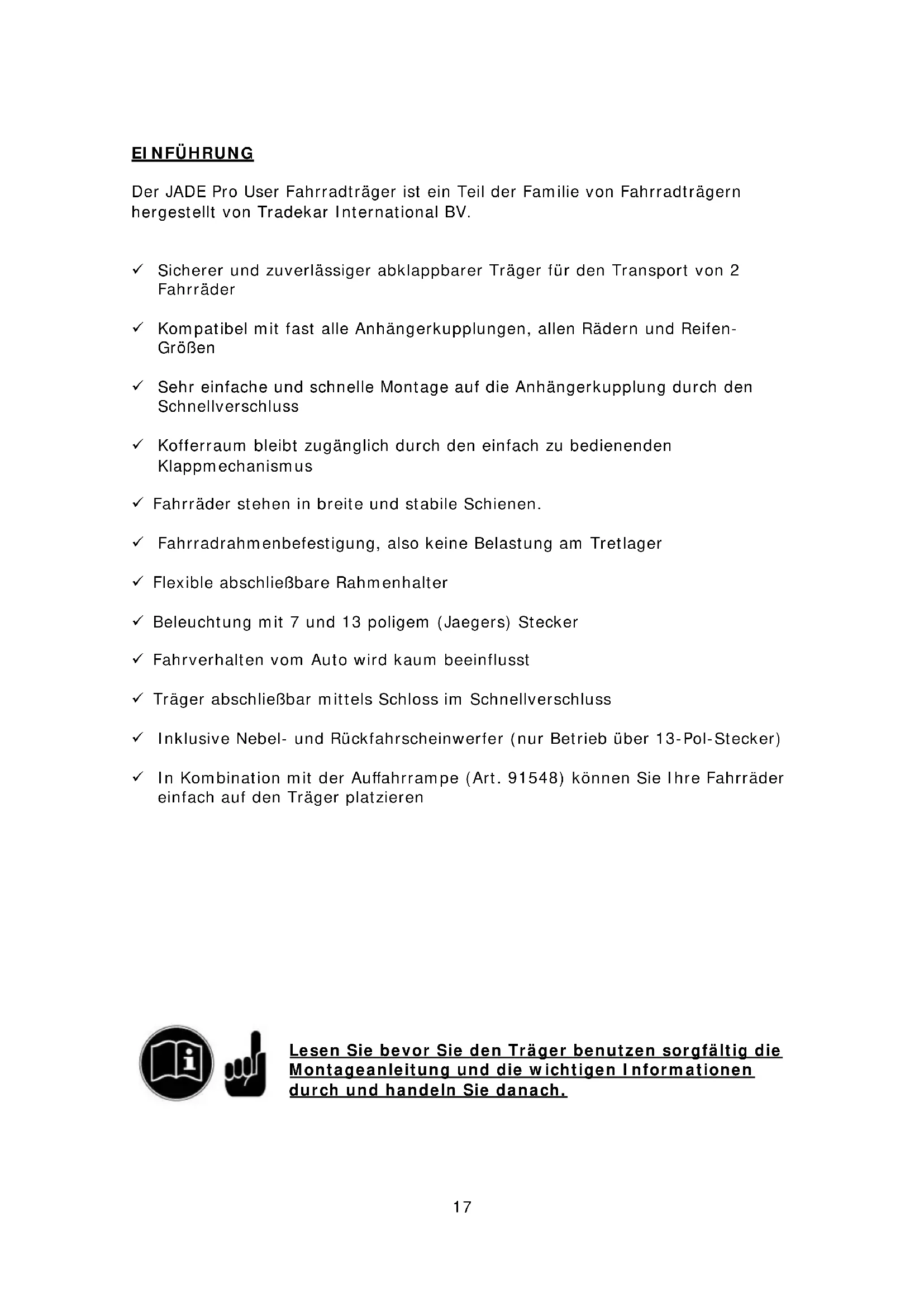

Der JADE Pro User Fahrradträger ist ein Teil der Familie von Fahrradträgern hergestellt von Tradekar International BV.

√ Sicherer und zuverlässiger abklappbarer Träger für den Transport von 2 Fahrräder
√ Kompatibel mit fast alle Anhängerkupplungen, allen Rädern und Reifen-Größen
√ Sehr einfache und schnelle Montage auf die Anhängerkupplung durch den Schnellverschluss
√ Kofferraum bleibt zugänglich durch den einfach zu bedienenden Klappmechanismus
√ Fahrräder stehen in breite und stabile Schienen.
√ Fahrradrahmenbefestigung, also keine Belastung am Tretlager
√ Flexible abschließbare Rahmenhalter
√ Beleuchtung mit 7 und 13 poligem (Jaegers) Stecker
√ Fahrverhalten vom Auto wird kaum beeinflusst
√ Träger abschließbar mittels Schloss im Schnellverschluss
√ Inklusive Nebel- und Rückfahrscheinwerfer (nur Betrieb über 13-Pol-Stecker)
√ In Kombination mit der Auffahrrampe (Art. 91548) können Sie Ihre Fahrräder einfach auf den Träger platzieren

Lesen Sie bevor Sie den Träger benutzen sorgfältig die Montageanleitung und die wichtigen Informationen durch und handeln Sie danach.

WICHTIGE INFORMATION

Vor Erstgebrauch lesen!

Dieses Produkt nicht montieren und benützen, bevor die Montageanleitung und die Sicherheitsvorschriften völlig durchgelesen worden und klar sind.

Der Heckträger muss sicher gemäß diese Montageanleitung montiert werden.

Die in dieser Benutzerinformation aufgeführten Arbeitsschritte, Maßangaben und Sicherheitshinweise für die Montage, Handhabung und Nutzung des Heckträgersystems müssen unbedingt eingehalten werden. Bereits geringste Abweichungen können zu fehlerhaftem Aufbau bzw. fehlerhafter Benutzung führen.

Der Träger ist geeignet für den Transport von bis zu zwei Fahrrädern. Bitte beachten Sie die maximale Stützlast. Diese Angabe finden Sie auf dem Typenschild Ihres Autos (meistens 75kg). Das Gesamtgewicht des Trägers inklusive Fahrräder darf diese Angabe auf der Anhängerkupplung nicht überschreiten.

Das maximale Gewicht der Fahrräder kann 60kg sein.

Das Eigengewicht des Trägers ist ca. 17kg.

Max. Stützlast Anhängerkupplung	Eigengewicht Fahrradträger	Max. Nutzlast am Fahrradträger
50kg	17kg	33kg
60kg	17kg	43kg
75kg	17kg	58kg
90kg	17kg	Max. 60kg

Nicht geeignet für den Gebrauch auf Aluminium Anhängerkupplungen.

Diese Montageanleitung und Sicherheitsvorschriften im Fahrzeug mitführen.

Support Endverbraucher

[phone] (Montag bis Donnerstag 8:30-12:30 Uhr)

[e-mail]

MONTAGE DES FAHRRADTRÄGERS

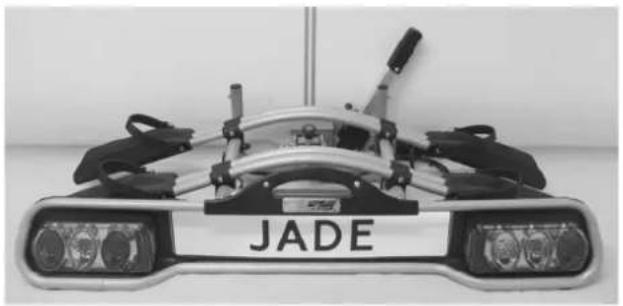

Der Fahrradträger ist weitgehend vormontiert. Es müssen nur wenige Bauteile montiert werden. Holen Sie alle Bauteile aus der Verpackung heraus und legen Sie diese übersichtlich hin. Step auf Step wird Ihnen deutlich beschrieben welche Teile noch montiert werden müssen von dem Fahrradträger.

Bauteile:

Setzen Sie den U-Bügel auf die U-Bügel-Halter von dem Basisteil. Befestigen Sie diesen U-Bügel mit den mitgelieferten Schloss - Schrauben (M8x60), Scheiben (M8) und den Kunststoff Rändelmuttern (M8). Die Kunststoff Rändelmuttern müssen an der Innenseite montiert sein.

Achtung: Sie sollen beide Kunststoff Rändelmuttern sehr fest anziehen, sodass der U-Bügel sich passgenau auf die U- Bügelhalterung ansetzt.

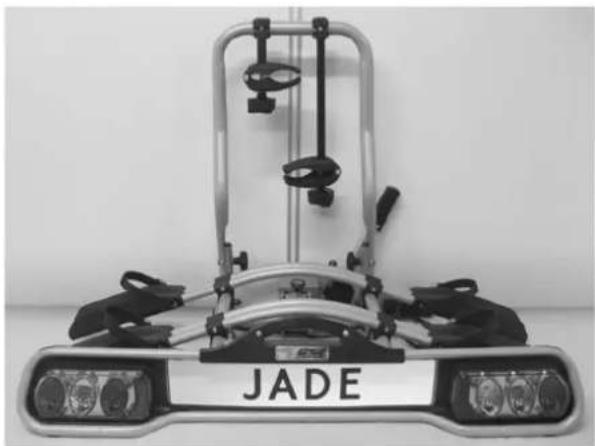

Endergebnis:

DER KENNZEICHENHALTER

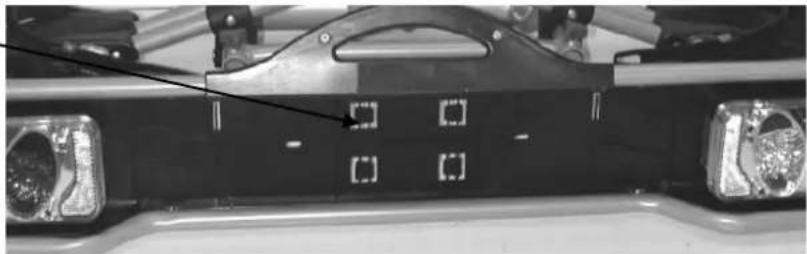

Die Befestigungskeile zum Befestigen Ihres Kennzeichens befinden sich als Ausdrückteile in dem Kennzeichenhalter und zwei davon müssen herausgedrückt werden. Damit kann

das Kennzeichen (unten) im Kennzeichenhalter befestigt werden.

DIE BELEUCHTUNG

Dieser Fahrradträger ist ausgerüstet mit einer Beleuchtung. Die Beleuchtung wird angeschlossen an die Steckerdose von Ihrer Anhängerkupplung. Da verschiedene Sorten von Steckdosen im Umlauf sind verfügt dieser Träger über einen 7 und 13 poligen Stecker (Jaegers). Dadurch ist der

Träger geeignet für jede Art von Anhängerkupplungen.

Beide Stecker befinden sich in einem Gehäuse. Auf die Steckeröffnung die nicht benötigt wird, muss die mitgelieferte Abdeckkappe angebracht werden.

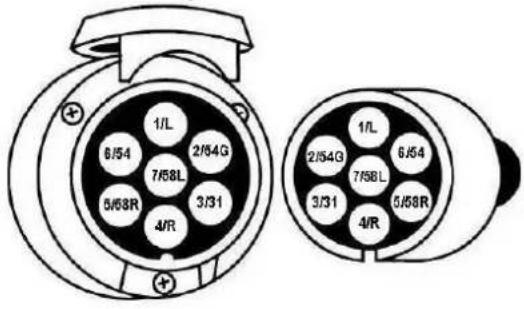

Universal System 7 Pin	1/L2/54G3/314/R5/58R6/547/58L	Blinker linksNebelschlußleuchteMasseBlinker rechtsSchlußleuchte rechtsBremsleuchtenSchlußleuchte linksRückfahrleuchte funktioniertnicht mit einem 7-poligenStecker	gelbblauweißgrünbraunrotschwarz

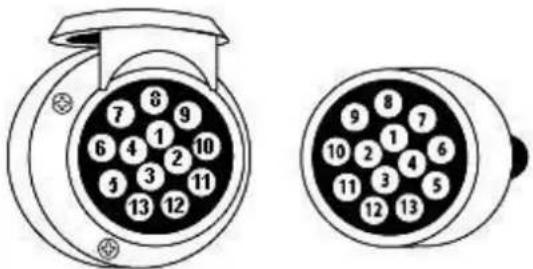

Jaegers System 13 Pin(DIN 72.570)	12345678910111213	Blinker linksNebelschlußleuchteMasseBlinker rechtsSchlußleuchte rechtsBremsleuchtenSchlußleuchte linksRückfahrleuchteNicht belegtNicht belegtNicht belegtMasseNicht belegt	gelbblauweißgrünbraunrotschwarzgrau

MONTAGE VON DEM FAHRRADTRÄGER AUF DIE ANHÄNGEKUPPLUNG

Bevor Sie den Fahrradträger auf die Anhängekupplung setzen, sollten Sie sich mit dem Schnellverschluss-System vertraut machen.

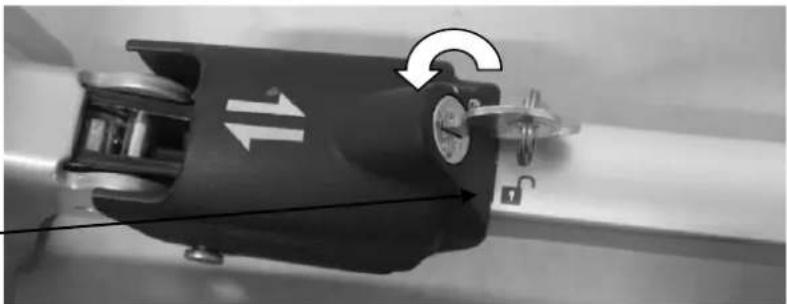

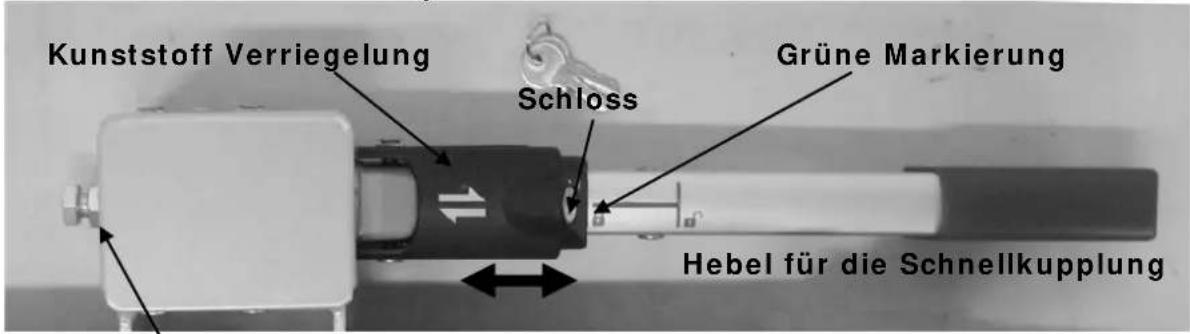

Kunststoff Verriegelung Schloss Grüne Markierung Hebel für die Schnellkupplung

Einstell-Schraube für Schnellkupplung

Der Schnellverschluss besteht aus einem Bauteil mit Hebel. Mit der Betätigung des Hebels kann der Schnellverschluss geöffnet oder geschlossen werden. Mit Hilfe von dem schiebbaren, abschließbaren Kunststoff- Verschluss kann der Schnellverschluss verriegelt und abgeschlossen werden (erforderlich bei der Verwendung!).

Für die Montage von dem Fahrradträger sollte das Auto am besten auf gerader Strecke stehen, der Motor ausgeschaltet und die Handbremse angezogen sein. Achten Sie darauf, das die Anhängekupplung unbeschädigt und fettfrei ist!

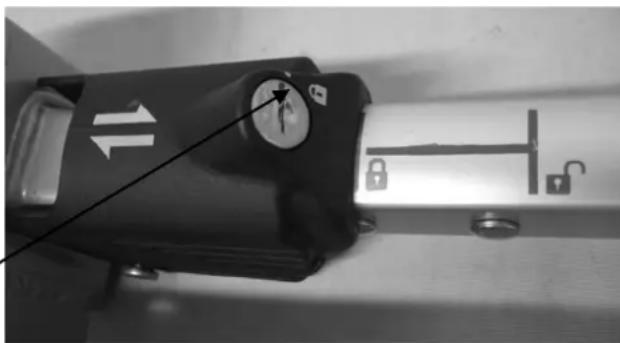

Öffnen Sie das Schloss der Kunststoff-Verriegelung mit dem mitgelieferten

Schlüssel. Drehen Sie den Schlüssel eine viertel Umdrehung (Schlüssel jetzt vertikal). Schieben Sie die Kunststoff-Verriegelung zur rechten Seite. Nur "AUF" ist sichtbar (rotes Schloss auf dem Verriegelungshebel).

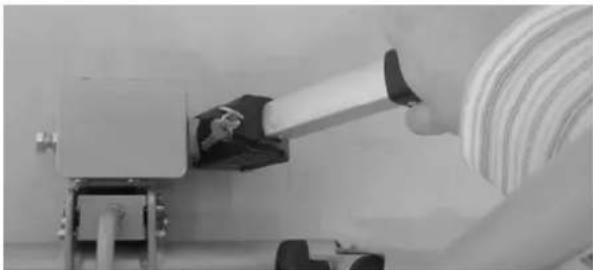

Öffnen Sie den Schnellverschluss durch vertikales Anheben von dem Hebel.

Platzieren Sie den Träger von oben auf die Anhängekupplung. Drücken Sie den Hebel von dem Schnellverschluss nach unten (ca. 35-40kg) bis zum Anschlag (der Hebel wird in horizontaler Stellung bleiben).

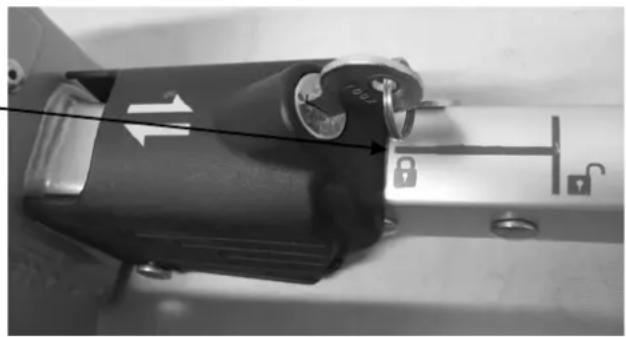

Schieben Sie die Kunststoff-Verriegelung nach links, bis die grüne Markierung auf dem Griff voll sichtbar ist.

Kontrollieren Sie erneut ob der Träger sicher und fest auf der Anhängekupplung

sitzt (und sich nicht mehr verdrehen lässt). Ist dies nicht der Fall muss der Schnellverschluss nachgestellt werden. Schieben Sie hierfür die Kunststoff Verriegelung soweit wie möglich nach rechts, sodass Sie den Hebel nach oben ziehen können und den Träger von der Anhängekupplung abnehmen können. Drehen Sie nun die Stellschraube am Schnellverschluss etwas herein (erst die Kontermutter lösen) und ziehen die Kontermutter wieder fest. Setzen Sie den Träger erneut auf die Anhängekupplung und überprüfen Sie erneut, ob der Träger sicher und fest auf der Anhängekupplung sitzt. Wiederholen Sie gegebenenfalls diesen Vorgang, bis der Träger sicher und fest sitzt. Achtung: Stellen Sie immer sicher, dass die Kontermutter an der Einstellschraube richtig angezogen ist!

Wenn der Träger sich nicht mehr auf der Anhängerkupplung verdrehen lässt, wird der Schnellverschluss geschlossen. Schieben Sie die Kunststoff- Sperre nach links, bis die grüne Markierung vollständig sichtbar ist. Schließen Sie nun den Schnellverschluss ab und entfernen den Schlüssel aus dem Schloss (roter Punkt auf Position geschlossenes Vorhängeschloß). Bewahren Sie diese Schlüssel, sorgfältig und an einem sicheren Ort auf. Der Fahrradträger ist nun auch gegen Diebstahl geschützt.

Sorgen Sie immer dafür, das der Schnellverschluss korrekt verschlossen ist! Die grüne Markierung auf dem Griff ist vollständig sichtbar und der rote Punkt auf dem Schloss befindet sich in Höhe des Schlosses auf dem Schloss-Symbol.

MONTAGE DER FAHRRÄDER AUF DEM FAHRRADTRÄGER

Bitte beachten Sie, dass keine Teile des Fahrrades verloren gehen können (E-Bike Akkus, Fahrradpumpe, Tachometer, Körbe, Sattel usw.) Entfernen Sie diese Teile zuerst, bevor Sie mit dem Fahrradträger fahren! Diese Teile können sich während des Transports aufgrund des erhöhten Luftwiderstand und der entstehende Vibrationen lösen und andere Verkehrsteilnehmer in Gefahr bringen.

Das erste (und schwerste, max. 30kg) Fahrrad wird in die erste Radschiene gesetzt (dem Auto am nächsten) und mit dem kurzen Rahmenhalter am U – Bügel befestigt. Der Rahmenhalter ist beweglich auf dem U-Bügel zu positionieren, so können Sie am einfachsten die Position finden an welcher Stelle Sie Ihr Fahrrad sicher und stabil befestigen können. Je höher dieser Rahmenhalter befestigt wird umso stabiler steht das Fahrrad.

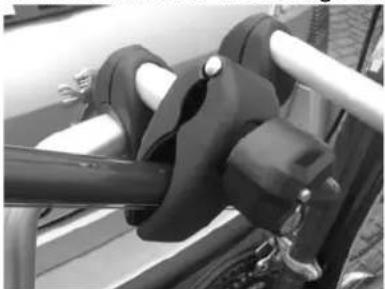

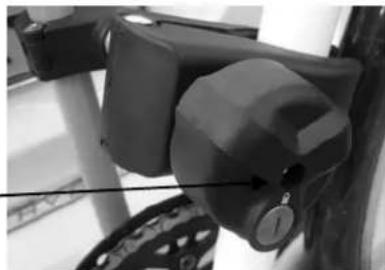

Klemmen Sie den Fahrradrahmen zwischen die Klammer und drehen den abschließbaren Knopf gut fest.

Verschließen Sie diesen Knopf immer mit dem

Schlüssel (Auf dem Knopf sind Symbole angebracht, woran Sie erkennen können ob der Rahmenhalter abgeschlossen ist oder nicht)

Das zweite Fahrrad wird entgegengesetzt in die zweite Radschiene gesetzt und mit dem langen Rahmenhalter ebenso wie das erste Fahrrad befestigt.

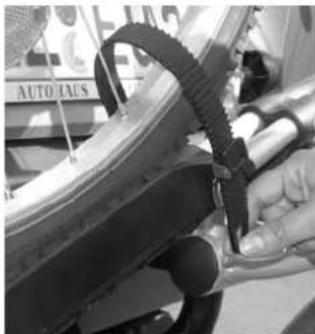

Die Räder werden befestigt mittels der vorhandenen Kunststoffbänder.

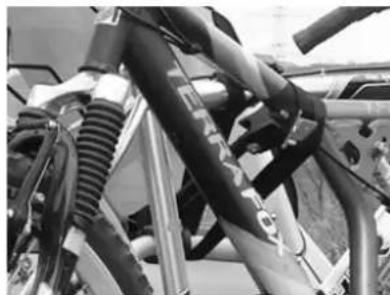

Sichern Sie nun die Fahrräder mit dem langen

Sicherheitsgurt. Legen Sie den Sicherheitsgurt durch die Fahrradrahmen und um den U-Bügel herum und ziehen den Sicherheitsgurt fest an.

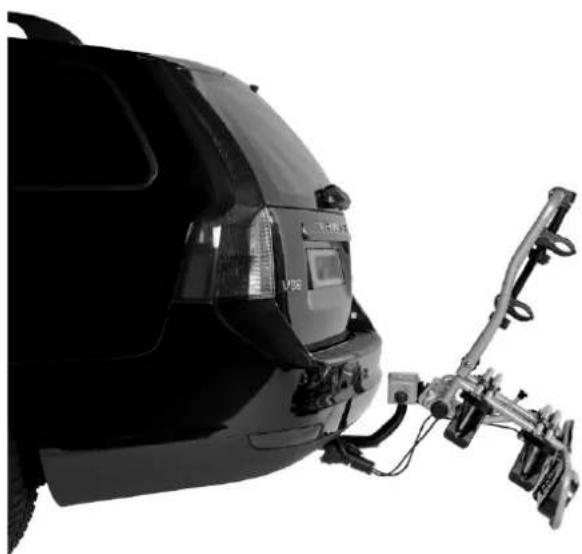

Um den Kofferraum von Ihrem Fahrzeug zu öffnen (Gepäckentnahme usw.), auch wenn die Fahrräder auf dem Träger montiert sind, können Sie den Träger abklappen.

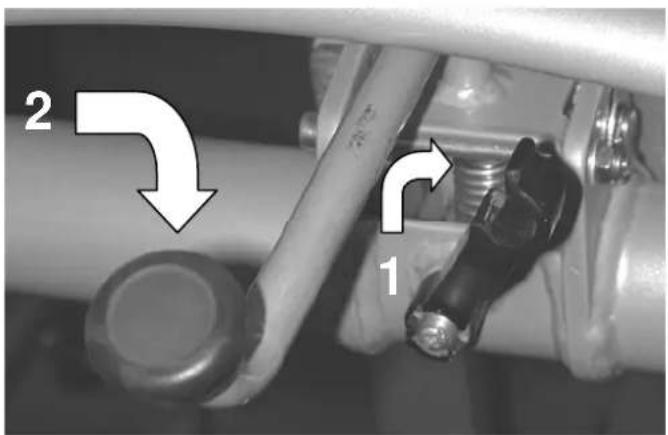

Zuerst müssen Sie den Sicherungsbügel von dem Klappmechanismus zur Seite drehen (1).

2 1

Halten Sie mit einer Hand den U-Bügel fest, sodass der Träger nicht unkontrolliert abklappen kann. Mit der anderen Hand drücken Sie den Hebel von dem Abklappmechanismus nach unten um diesen zu entriegeln (2). Nun kann der Träger vorsichtig abgeklappt werden.

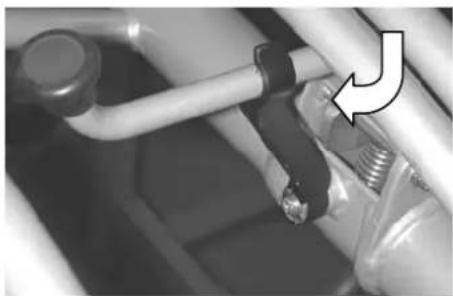

Durch Anheben des Trägertisches rastet dieser wieder in die Benutzungsposition ein. Sichern Sie den Hebel anschließend wieder mit dieser zusätzlichen Sicherung.

Ohne diese zusätzliche Verschluss - Sicherung darf der Träger nicht benutzt werden.

Die Kugelfläche muss sauber und fettfrei sein.

Der Fahrradträger setzt sich nach der Befestigung und einigen gefahrenen Kilometern erst richtig auf die Kupplung. Kontrollieren Sie daher diese Befestigung erneut auf sicheren Sitz hin und stellen Sie dann wenn nötig die Befestigung nach.

Kontrollieren Sie den Fahrradträger vor dem Gebrauch auf Beschädigungen hin. Beschädigte oder verschlissene Teile sind sofort zu ersetzen. Es dürfen nur Originalersatzteile verwendet werden.

Veränderungen am Heckträger sind grundsätzlich nicht zugelassen (mechanisch oder elektronisch). Dies kann sehr gefährlich sein. Garantieclaims werden nicht mehr angenommen und wir können das richtige Funktionieren des Fahrradträgers nicht mehr garantieren, wenn Modifikationen durchgeführt worden sind. Wir haften nicht für irgendwelchen durch unrichtige Installation, Bedienung oder Modifikation verursachten Schaden.

Kontrollieren Sie regelmäßig die Beleuchtung Ihres Fahrradträgers auf die korrekte Funktion hin.

Sorgen Sie immer dafür, dass die Fahrräder mittels der Rahmenklemmen und der Radspanngurte festgesetzt worden sind. Die Rahmenklemmen sollen während des Transports zugeschlossen sein.

Benützen Sie immer den zusätzlichen Spanngurt als zusätzliche Sicherung Ihrer Fahrräder. Legen Sie diesen um den U-Bügel und die Fahrradrahmen herum um ziehen Sie ihn anschließend gut fest.

Bitte beachten Sie, dass keine Teile des Fahrrades verloren gehen können (Batterien, Fahrradpumpe, Tachometer, Körbe, Sattel usw.,) Entfernen Sie diese Teile zuerst, bevor Sie mit dem Fahrradträger fahren!

Alle Spanngurte und Halterungen des Fahrradträgers auf festen Sitz hin prüfen und bei Bedarf nachziehen.

Sorgen Sie immer dafür, dass während des Gebrauchs der Kippmechanismus gut verriegelt ist.

Sorgen Sie immer dafür, dass während des Gebrauchs die Schnellkupplung gut verriegelt und abgeschlossen ist.

Die Fahrräder nicht durch Planen oder Schutzüberzüge o.ä. abdecken.

Das Fahren mit einem Fahrradträger beeinflusst das Fahren mit Ihrem Auto. Passen Sie Ihre Fahrgeschwindigkeit also an diesen Umstand an (max. 120km/h). Vermeiden Sie auch ruckartige Lenk- und Steuerbewegungen.

Beachten Sie beim Rückwärtsfahren, dass Ihr Auto länger ist als üblich!

Es gelten die gesetzlichen Bestimmungen und Vorschriften über die Beförderungen von Gütern hinter Ihrem Fahrzeug.

Bei Fahrzeugen mit elektronischer Einparkhilfe kann es zu Fehlfunktionen kommen, wenn der Fahrradträger angebaut ist. Schalten Sie während der Benützung des Fahrradträgers die Einparkhilfe aus.

Falls das Auto mit einer automatischen Öffnung der Heckklappe ausgestattet ist, soll diese ausgeschaltet oder ausschließlich mit der Hand geöffnet werden, wenn der Fahrradträger montiert worden ist.

Vor der Benutzung von Autowaschanlagen den Fahrradträger abbauen.

Der Fahrradträger ist für den Einsatz im Gelände nicht geeignet.

Wenn der Träger nicht verwendet wird, sollte der Träger von der Anhängerkupplung entfernt werden.

Sollten Fehler oder Probleme auftreten, benachrichtigen Sie Ihre Pro User Lieferant.

WARTUNG

Den Fahrradträger nach Verwendung sauber und trocken lagern. Eventuell abspritzen mit einem Wasserschlauch um Schlamm und anderen Schmutz zu entfernen.

Halten Sie die Anhängerkupplung sauber und fettfrei.

Halten Sie die Trägerkupplung sauber und fettfrei.

Kontrollieren Sie den Fahrradträger regelmäßig auf Beschädigungen hin. Beschädigte oder verschlissene Teile sind sofort zu ersetzen. Es dürfen nur Originalersatzteile verwendet werden.

Bolzen und Muttern des Fahrradträgers regelmäßig kontrollieren und wenn notwendig nachziehen.

Lackschichtbeschädigungen sofort mit (Grundier) Farbe behandeln.

Drehende und bewegende Teile regelmäßig schmieren.

GARANTIE

Für dieses Produkt gewähren wir für die Bauteile und Funktion eine 2-jährige Garantie. Diese Garantie gilt natürlich nur bei einer sachgerechten Verwendung des Fahrradträgers und deckt keine Schäden ab, die durch Missbrauch entstanden sind. Das gleiche gilt auch für eine unsachgerechte oder falsche Montage. Um die Gültigkeit der Garantie sicherzustellen, führen Sie bitte die Instandhaltung entsprechend dem Instandhaltungsabschnitt aus. Wir behalten uns das Recht vor, dass die Kosten für Aufwendungen, wenn Sie außerhalb des Unternehmensbereichs wegen Batterieausfall, falscher oder nicht sachgerechter Montage, Missbrauch oder Unfallschäden usw. Probleme haben, von Ihnen übernommen werden.

OPTIONEN (Nicht im Lieferumfang)

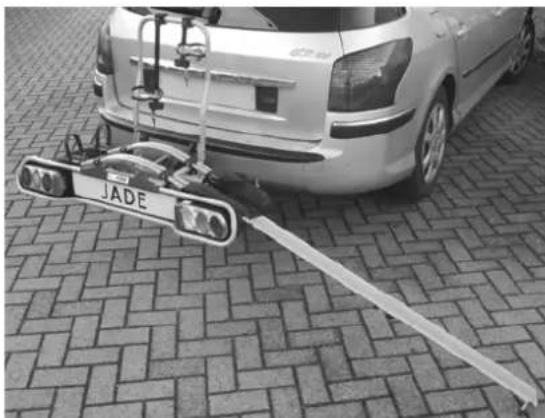

Auffahr Schiene

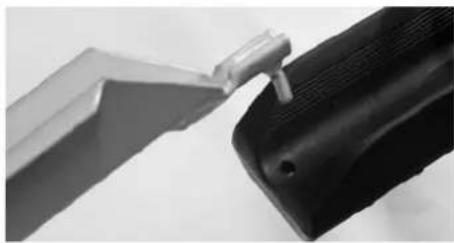

Mit der Auffahr Schiene (Artikel 91548) können Sie Ihre Fahrräder leicht und einfach auf die Radschienen platzieren. Befestigen Sie die Auffahr Schiene, indem Sie den vorhandenen Bolzen an der Unterseite der Auffahr Schiene in die dafür vorgesehene Bohrung der Radschiene setzen (Siehe Foto).

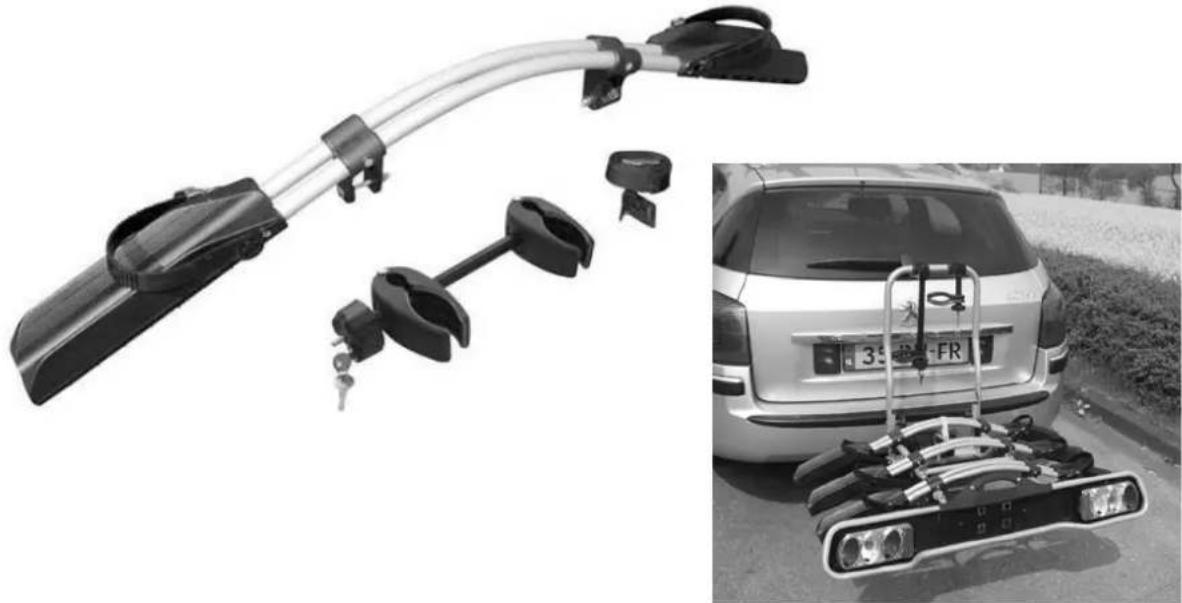

Erweiterung für drei Fahrräder

Mit dem Erweiterungssatz (Artikel 91534) ist der Jade Fahrradträger erweiterbar für den Transport von drei Fahrrädern. Fragen Sie ihren Pro-User Händler, Verkäufer nach den Möglichkeiten.

Achtung: Das Eigengewicht von dem Fahrradträger erhöht sich dann auf 19kg!

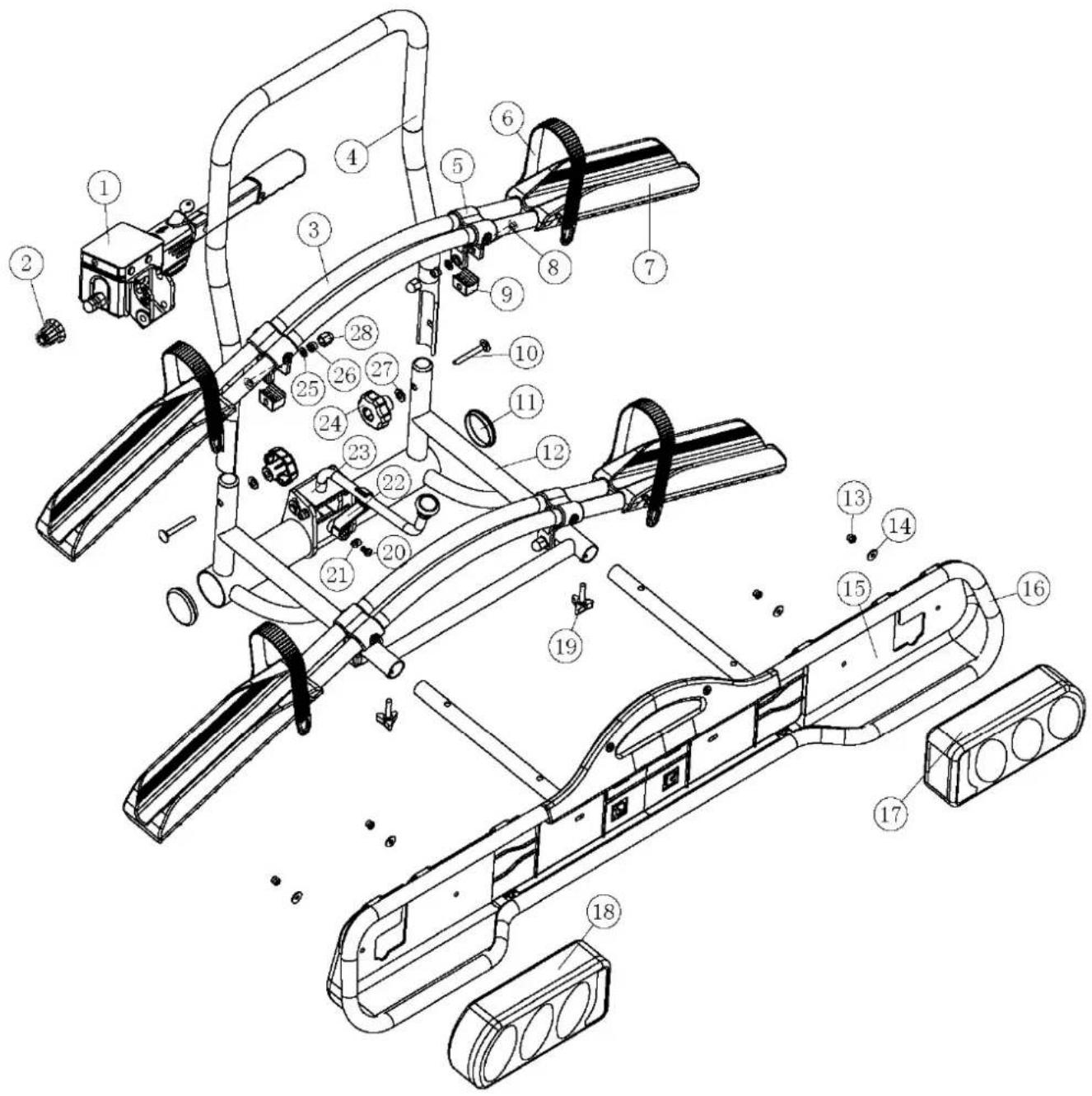

STÜCKLISTE

Pos Nr.	Beschreibung	Anzahl
1	Schnellkupplung 1
2	Kunststoff Abdeckkappe	1
3	Radschienenrohr 4
4	U-Bügel 1
5	Radschienen Befestigung	4
6	Kunststoff Spanband 4
7	Kunststoff Radaufnahme	4
8	Schloss - Schraube 4	M6x55
9	Kunststoff Klemmböcke	4
10	Schloss - Schraube 2	M8x60
11	Kunststoff Endkappe 2
12	Basisrahmen	1
13	Selbstsichernde Mutter	4	M5
14	Scheibe	5	M5
15	Kunststoff Lampenhalter	1
16	Lampenbügel	1
17	Rechtes Rücklicht	1
18	Linkes Rücklicht	1
19	Kunststoff Rändelschraube	2
20	Schraube	1	M5x10
21	Spezial Ring	1
22	Kunststoff Verriegelungsbügel	1
23	Abklappmechanismus	1
24	Kunststoff Rändelschraube	2	M8
25	Scheibe	4	M6
26	Selbstsichernde Mutter	4	M6
27	Scheibe	2	M8
28	Kunststoff Abdeckkappe	4

Maße
