GEBRUIKSAANWIJZING FMJ P49 ARCAM

PHONES POWER POWER / STANDBY SP1 SP2 POWER POWER / STANDBY HANDLEIDING Geïntegreerde versterker/Voorversterker/Vermogensversterker A49/C49/P49/P349Nederlands N-3N-2 veiligheidsrichtlijnen OPGELET: Om het risico voor elektrische schokken te verminderen, verwijder niet de afdekking (of de achterkant). Er zijn geen door de gebruiker herstelbare onderdelen binnenin aanwezig. Verwijs onderhoud door naar gekwalificeerd onderhoudspersoneel. VOORZICHTIG: Om het risico van brand of elektrische schokken te verkleinen, stel dit toestel niet bloot aan regen of vocht. De bliksemschicht met pijlpunt binnenin een gelijkzijdige driehoek is bedoeld om u te attenderen op de aanwezigheid van ongeïsoleerde “gevaarlijke voltage” binnenin de behuizing van het product, dat van voldoende omvang is om voor personen een risico op elektrische schokken te vormen. Het uitroepteken binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen op de aanwezigheid van belangrijke bediening- en onderhoudsinstructies in de documentatie die met het apparaat meekomen. OPGELET: In Canada en de Verenigde Staten, om elektrische schokken te voorkomen, steek de brede pin van de stekker in de brede sleuf van het stopcontact en steek de stekker volledig in het stopcontact. Klasse II product Dit toestel is een Klasse II of dubbel geïsoleerd elektrisch toestel. Het is op een zodanige wijze ontworpen dat het geen veilige aansluiting met elektrische aarding ("aarde" in de VS) nodig hee. Waarschuwing De stekker/het netsnoer van het apparaat wordt gebruikt als het onderbrekingsmechanisme en dient het onderbrekingsmechanisme eenvoudig bedienbaar te blijven. Belangrijke veiligheidsinstructies

1. Lees deze instructies.

2. Bewaar deze instructies.

3. Besteed aandacht aan alle waarschuwingen.

4. Volg alle instructies op.

5. Gebruik dit toestel niet in de buurt van water.

6. Reinig het alleen met een droge doek.

7. Blokkeer geen ventilatieopeningen. Installeer

volgens de instructies van de fabrikant.

8. Installeer niet in de buurt van warmtebronnen

zoals radiatoren, kachels, ovens of andere apparaten (inclusief versterkers) die warmte produceren.

9. Omzeil nooit de veiligheidsvoorziening van de

gepolariseerde of geaarde stekker. Een gepolariseerde stekker hee twee bladen, waarvan er een breder is dan de andere. Een geaarde stekker hee twee bladen en een derde pen voor de aarding. Het brede blad of de derde pen is bedoeld voor uw veiligheid. Mocht de geleverde stekker niet in uw stopcontact passen, raadpleeg dan een elektricien voor het vervangen van het verouderde stopcontact.

10. Bescherm het netsnoer zodat er niet over gelopen

kan worden of bekneld kan raken, vooral bij stekkers, stopcontacten en het punt waar ze het apparaat verlaten.

11. Gebruik alleen aansluitstukken/accessoires

aanbevolen door de fabrikant.

12. Gebruik uitsluitend een

wagentje, standaard, statief, beugel of tafel door de fabrikant aanbevolen of bij het apparaat verkocht. Wanneer u een wagentje gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie wagen/toestel en voorkom letsel door omvallen.

13. Haal de stekker van dit toestel uit het stopcontact

tijdens bliksem of wanneer het toestel gedurende lange perioden niet gebruikt wordt.

14. Laat al het onderhoud uitvoeren door

gekwaliceerd onderhoudspersoneel. Onderhoud is nodig wanneer het apparaat op enige wijze beschadigd is, zoals het netsnoer of de stekker is beschadigd, er vloeistof in het apparaat is gemorst of voorwerpen in zijn terechtgekomen, het apparaat aan regen of vocht is blootgesteld, niet normaal werkt of is gevallen.

15. Binnendringen van voorwerpen of vloeistoen

WAARSCHUWING – Er moet worden opgelet, dat voorwerpen en gemorste vloeistoen niet via de openingen in de behuizing terechtkomen. De apparatuur mag niet aan druppels of spatten worden blootgesteld. Met vloeistof gevulde voorwerpen zoals vazen mogen niet op de apparatuur worden geplaatst.

De apparatuur is ontworpen voor gebruik in een gematigd klimaat en in huishoudelijke situaties.

Haal vóór het schoonmaken de stekker van het toestel uit het stopcontact. De behuizing hoe normaal gesproken alleen met een zachte, pluisvrije doek schoongeveegd te worden. Gebruik geen chemische oplosmiddelen voor het reinigen. Wij raden het gebruik van reinigingssprays of poetsmiddelen voor meubilair af, omdat het tot blijvende witte vlekken kan leiden.

Sluit de apparatuur alleen aan op een stroomvoorziening van het type zoals omschreven in de gebruiksaanwijzing of zoals aangegeven op het toestel. De belangrijkste methode om de apparatuur van het lichtnet te ontkoppelen, is het verwijderen van de stekker uit het stopcontact. De apparatuur moet op een zodanige wijze worden geïnstalleerd zodat ontkoppeling mogelijk wordt gemaakt.

Indien een vreemde geur of rook van het toestel wordt waargenomen, schakel de stroom onmiddellijk uit en trek de stekker van de apparatuur uit het stopcontact. Neem contact op met uw dealer en sluit de apparatuur niet opnieuw aan.

20. Schade die gerepareerd moet worden

De apparatuur moet door gekwaliceerd personeel worden gerepareerd wanneer: A. het netsnoer of de stekker beschadigd is, of B. als er in het apparaat voorwerpen zijn gevallen of vloeistof erin is gemorst, of C. de apparatuur is blootgesteld aan regen, of D. de apparatuur niet normaal lijkt te werken, of het vertoont een duidelijke verandering in de prestaties, of E. het apparaat is gevallen of de behuizing beschadigd. Naleving van de veiligheid Deze apparatuur is ontworpen om aan de IEC/EN 60065 internationale elektrische veiligheidsrichtlijnen te voldoen. Dit product voldoet aan deel 15 van de FCC-regels. Gebruik is onderworpen aan de volgende twee voorwaarden: (1) dit toestel mag geen schadelijke interferentie veroorzaken, en. (2) dit toestel moet elke ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken. De gebouwinstallatie dient te worden beschouwd als beveiliging in overeenstemming met de nominale specicaties van het stopcontact. Welkom… Wij danken u hartelijk en feliciteren u met de aanschaf van uw Arcam FMJ versterker. Arcam produceert al langer dan drie decennia specialistaudioproducten van aanzienlijke kwaliteit en de nieuwe A49 geïntegreerde versterker, C49 voorversterker en P49/P349 vermogensversterker zijn de laatste in een lange lijn van prijswinnende Hi-Fi. Het ontwerp van de FMJ serie put alle ervaring van Arcam uit als één van de meest gerespecteerde audiobedrijven van het Verenigd Koninkrijk, om tot dusver de best presterende Arcam's assortiment stereo versterkers te produceren - ontworpen en gebouwd om u jarenlang luisterplezier geven. Deze handleiding helpt u de A49, C49, P49 en P349 te installeren en gebruiken, en bevat tevens informatie over hun meer geavanceerde eigenschappen. Gebruik de inhoudsopgave op deze pagina om de door u gewenste paragraaf te vinden. Wij hopen dat u jarenlang probleemloos van uw FMJ-product zult genieten. In het onwaarschijnlijke geval dat het systeem defect raakt of indien u meer informatie wilt ontvangen over producten van Arcam, dan zijn de dealers van ons netwerk u graag van dienst. U kunt ook meer informatie vinden op de Arcam website www.arcam.co.uk. Het FMJ-ontwikkelingsteamNederlands N-5N-4 Inhoudsopgave Het plaatsen van het toestel < Plaats de versterker op een vlakke, stevige ondergrond, vermijd direct zonlicht en vocht- en warmtebronnen. < Plaats de A49/C49/P49/P349 niet bovenop een versterker of andere warmtebron. < Plaats de versterker niet in een gesloten ruimte zoals een boekenkast of een afgesloten kast, tenzij er een goede ventilatie is. De A49/P49/P349 is zo ontworpen, dat hij bij normaal gebruik warm wordt. < Plaats geen ander component of voorwerp bovenop de versterker, omdat dit de luchtstroom rond het koellichaam kan belemmeren, waardoor de versterker te heet wordt. (De eenheid bovenop de versterker geplaatst zal ook warm worden.) < Zorg ervoor dat de ontvanger van de afstandsbediening aan de rechterkant van de display op het voorpaneel onbelemmerd is, anders zal dit het gebruik van de afstandsbediening nadelig beïnvloeden. < Plaats geen platenspeler op het toestel. Platenspelers zijn zeer gevoelig voor het geluid dat wordt geproduceerd door apparaten die op het lichtnet zijn aangesloten en dit vertaalt zich in achtergrondgeruis als de platenspeler te dichtbij staat. < De normale functie van het apparaat kan worden verstoord door krachtige, elektromagnetische interferentie. Mocht dit het geval zijn, dan hoe u het apparaat slechts terug te stellen met de aan/uittoets of deze naar een andere plek te verplaatsen. Voeding De versterker is uitgerust met een gegoten netstekker. Controleer of de stekker in uw stopcontact past – indien u een andere stekker nodig hebt, dient u met uw Arcam-dealer contact op te nemen.Neem onmiddellijk contact op met uw Arcam-dealer als de voedingsspanning of netstekker bij u afwijkt.Steek het IEC-stekkereinde van het netsnoer in de opening aan de achterkant van de versterker en controleer of deze stevig vast zit. Steek het andere uiteinde van de kabel in uw stopcontact en schakel zo nodig het stopcontact in. Verbindingskabels Wij raden u aan om afgeschermde kabels van hoge kwaliteit te gebruiken die speciaal voor dit doel ontwikkeld zijn. Andere kabels hebben andere impedantie-eigenschappen die de prestaties van uw systeem zullen verminderen (gebruik bijvoorbeeld geen videokabels om audiosignalen door te geven). Alle kabels moeten zo kort mogelijk gehouden worden.Het is een goede gewoonte om ervoor te zorgen dat u bij het installeren van uw apparatuur het netsnoer zo ver mogelijk van uw audiokabels verwijderd houdt. Dit kan namelijk ongewenst geruis in de audiosignalen tot gevolg hebben.Arcam’s A49 geïntegreerde versterker, C49 voorversterker en P49/P349 vermogensversterker verstrekken leidinggevende geluidskwaliteit binnen hun klasse voor een optimale reproductie van uw muziek.Dankzij de vele jaren ervaring in versterkerontwerp bij Arcam, zijn alle drie de producten voorzien van onderdelen en technische constructies van de hoogste kwaliteit, dit leidt tot een product dat u vele jaren muziekgenot en een betrouwbare service biedt.Met een klasse G versterker, ringkernvoeding, akoestisch gedempt chassis, parallel transistoruitgangfase en uiterst lage vervorming- en ruisniveaus, kunnen beide de A49, P49 en P349 uw muziek reproduceren met al de originele autoriteit en detail ervan. Beide de A49 en C49 zijn voorzien van dual mono volumebedieningen en een gebalanceerd signaalpad door het gehele product. U zult zonder twijfel de muziek horen net zoals de artiest wilt dat u het hoort.De A49, C49, P49 en P349 zijn ontworpen een prestatieniveau te produceren waardoor uw muziek echt tot leven komt. PHONO 20

PHONO AUX CD TUNER SAT

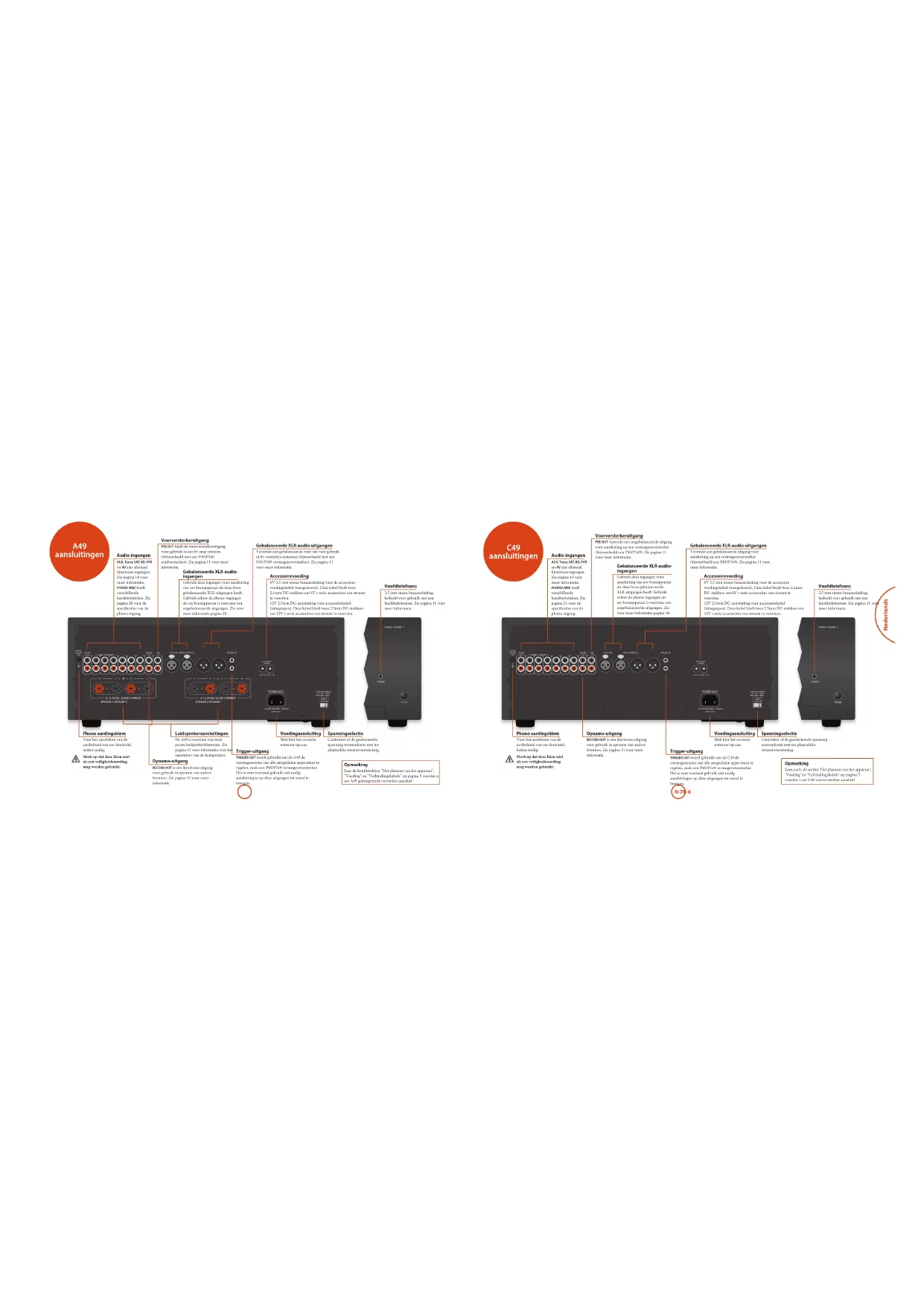

POWER POWER / STANDBY Spanningselectie Controleer of de geselecteerde spanning overeenkomt met uw plaatselijke stroomvoorziening. Voedingaansluiting Sluit hier het correcte netsnoer op aan. Opname-uitgang RECORD OUT is een lijnniveau uitgang voor gebruik in opname van andere bronnen. Zie pagina 11 voor meer informatie. Trigger-uitgang TRIGGER OUT wordt gebruikt om de A49 de vermogenstatus van alle aangesloten apparatuur te regelen, zoals een P49/P349 vermogensversterker. Het is voor normaal gebruik niet nodig aansluitingen op deze uitgangen tot stand te brengen. Hoofdtelefoons 3,5 mm stereo busaansluiting, bedoeld voor gebruik met een hoofdtelefoonset. Zie pagina 11 voor meer informatie. Luidsprekeraansluitingen De A49 is voorzien van twee paren luidsprekerklemmen. Zie pagina 15 voor informatie over het aansluiten van de luidsprekers. Phono aardingsklem Voor het aansluiten van de aardedraad van uw draaitafel, indien nodig. Merk op dat deze klem niet als een veiligheidsaarding mag worden gebruikt. Accessoirevoeding 6V 3,5 mm mono busaansluiting voor de accessoire voedingskabel (meegeleverd). Deze kabel biedt twee 2,1mm DC-stekkers om 6V r serie accessoires van stroom te voorzien. 12V 2,5mm DC-aansluiting voor accessoirekabel (inbegrepen). Deze kabel biedt twee 2,5mm DC-stekkers om 12V r serie accessoires van stroom te voorzien. Voorversterkeruitgang PRE OUT biedt de voorversterkeruitgang voor gebruik in een bi-amp systeem (bijvoorbeeld met een P49/P349 eindversterker). Zie pagina 11 voor meer informatie. Audio-ingangen AUX, Tuner, SAT, BD, PVR en AV zijn allemaal lijnniveau ingangen. Zie pagina 10 voor meer informatie. PHONO (MM) hee verschillende karakteristieken. Zie pagina 20 voor de specicaties van de phono-ingang. Gebalanceerde XLR-audio-uitgangen Verstrekt een gebalanceerde vóór-uit voor gebruik in bi-versterkte systemen (bijvoorbeeld met een P49/P349 vermogensversterker). Zie pagina 11 voor meer informatie. Gebalanceerde XLR-audio- ingangen Gebruik deze ingangen voor aansluiting van uw bronapparaat als deze bron gebalanceerde XLR-uitgangen hee. Gebruik echter de phono-ingangen als uw bronapparaat is voorzien van ongebalanceerde uitgangen. Zie voor meer informatie pagina10. C49 aansluitingen Opmerking Lees a.u.b. de secties ‘Het plaatsen van het apparaat’, ‘Voeding’ en ‘Verbindingskabels’ op pagina 5 voordat u uw C49 voorversterker aansluit! PHONOGROUND ONLY PHONO (MM)

PHONES POWER POWER / STANDBY Spanningselectie Controleer of de geselecteerde spanning overeenkomt met uw plaatselijke stroomvoorziening. Voedingaansluiting Sluit hier het correcte netsnoer op aan. Opname-uitgang RECORD OUT is een lijnniveau uitgang voor gebruik in opname van andere bronnen. Zie pagina 11 voor meer informatie. Trigger-uitgang TRIGGER OUT wordt gebruikt om de C49 de vermogenstatus van alle aangesloten apparatuur te regelen, zoals een P49/P349 vermogensversterker. Het is voor normaal gebruik niet nodig aansluitingen op deze uitgangen tot stand te brengen. Hoofdtelefoons 3,5 mm stereo busaansluiting, bedoeld voor gebruik met een hoofdtelefoonset. Zie pagina 11 voor meer informatie. Phono aardingsklem Voor het aansluiten van de aardedraad van uw draaitafel, indien nodig. Merk op dat deze klem niet als een veiligheidsaarding mag worden gebruikt. Voorversterkeruitgang PRE OUT verstrekt een ongebalanceerde uitgang voor aansluiting op een vermogensversterker (bijvoorbeeld een P49/P349). Zie pagina 11 voor meer informatie. Audio-ingangen AUX, Tuner, SAT, BD, PVR en AV zijn allemaal lijnniveau ingangen. Zie pagina 10 voor meer informatie. PHONO (MM) hee verschillende karakteristieken. Zie pagina 21 voor de specicaties van de phono-ingang. Gebalanceerde XLR-audio-uitgangen Verstrekt een gebalanceerde uitgang voor aansluiting op een vermogensversterker (bijvoorbeeld een P49/P349). Zie pagina 11 voor meer informatie. Gebalanceerde XLR-audio- ingangen Gebruik deze ingangen voor aansluiting van uw bronapparaat als deze bron gebalanceerde XLR-uitgangen hee. Gebruik echter de phono-ingangen als uw bronapparaat is voorzien van ongebalanceerde uitgangen. Zie voor meer informatie pagina10. Accessoirevoeding 6V 3,5 mm mono busaansluiting voor de accessoire voedingskabel (meegeleverd). Deze kabel biedt twee 2,1mm DC-stekkers om 6V r serie accessoires van stroom te voorzien. 12V 2,5mm DC-aansluiting voor accessoirekabel (inbegrepen). Deze kabel biedt twee 2,5mm DC-stekkers om 12V r serie accessoires van stroom te voorzien.Nederlands N-9N-8 P49 aansluitingen Opmerking Lees a.u.b. de secties ‘Het plaatsen van het apparaat’, ‘Voeding’ en ‘Verbindingskabels’ op pagina 5 voordat u uw P49 vermogensversterker aansluit!

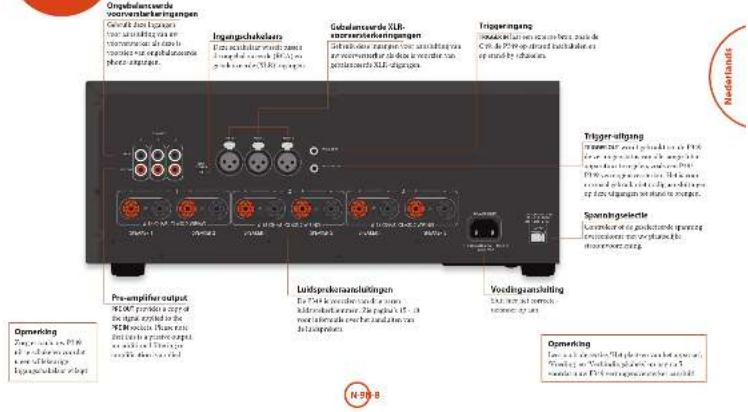

4–16 OHMS. CLASS 2 WIRINGSPEAKER 2 SPEAKER 1PRE IN R PRE IN LTRIGGER IN110-120V/220-240V~ 50-60 Hz350W MAXPOWER INLETSUPPLYVOLTAGESWITCH POSITIONS115 = 110 - 120V~230 = 220 - 240V~TRIGGER OUT Spanningselectie Controleer of de geselecteerde spanning overeenkomt met uw plaatselijke stroomvoorziening. Voedingaansluiting Sluit hier het correcte netsnoer op aan. Ongebalanceerde voorversterkeringangen Gebruik deze ingangen voor aansluiting van uw voorversterker als deze is voorzien van ongebalanceerde phono-uitgangen. Triggeringang TRIGGER IN laat een externe bron, zoals de C49, de P49 op afstand inschakelen en op stand-by schakelen. Luidsprekeraansluitingen De P49 is voorzien van twee paren luidsprekerklemmen. Zie pagina’s 15 - 18 voor informatie over het aansluiten van de luidsprekers. Ingangschakelaars U kunt met deze schakelaars de P49 in verschillende modi congureren, op basis van het systeem waar het in zal worden geïnstalleerd en aankelijk van het gebruikte type luidsprekeraansluiting. Zie pagina’s 16 – 18 voor schakelaarposities en de aansluiting van luidsprekers. Voorversterkeruitgang PRE OUT verstrekt een kopie van het signaal toegepast op de PRE IN ingangen. Vergeet a.u.b. niet dat dit een passieve uitgang is, er wordt dus geen aanvullende ltratie of versterking toegepast. Gebalanceerde XLR- voorversterkeringangen Gebruik deze ingangen voor aansluiting van uw voorversterker als deze is voorzien van gebalanceerde XLR- uitgangen. Opmerking Zorg er a.u.b. uw P49 uit te schakelen voordat u een willekeurige ingangschakelaar wijzigt! Trigger-uitgang TRIGGER OUT wordt gebruikt om de P49 de vermogenstatus van alle aangesloten apparatuur te regelen, zoals een P49/ P349 vermogensversterker. Het is voor normaal gebruik niet nodig aansluitingen op deze uitgangen tot stand te brengen. P349 aansluitingen XLR/RCA INPUT PRE IN PRE OUT

SUPPLY VOLTAGE SWITCH POSITIONS 115 = 110 - 120V~ 230 = 220 - 240V~ Spanningselectie Controleer of de geselecteerde spanning overeenkomt met uw plaatselijke stroomvoorziening. Voedingaansluiting Sluit hier het correcte netsnoer op aan. Ongebalanceerde voorversterkeringangen Gebruik deze ingangen voor aansluiting van uw voorversterker als deze is voorzien van ongebalanceerde phono-uitgangen. Triggeringang TRIGGER IN laat een externe bron, zoals de C49, de P349 op afstand inschakelen en op stand-by schakelen. Luidsprekeraansluitingen De P349 is voorzien van drie paren luidsprekerklemmen. Zie pagina’s 15 - 18 voor informatie over het aansluiten van de luidsprekers. Ingangschakelaars Deze schakelaar wisselt tussen de ongebalanceerde (RCA) en gebalanceerde (XLR) ingangen. Pre-amplier output PRE OUT provides a copy of the signal applied to the PRE IN sockets. Please note that this is a passive output, no additional ltering or amplication is applied. Gebalanceerde XLR- voorversterkeringangen Gebruik deze ingangen voor aansluiting van uw voorversterker als deze is voorzien van gebalanceerde XLR-uitgangen. Opmerking Zorg er a.u.b. uw P349 uit te schakelen voordat u een willekeurige ingangschakelaar wijzigt! Trigger-uitgang TRIGGER OUT wordt gebruikt om de P349 de vermogenstatus van alle aangesloten apparatuur te regelen, zoals een P49/ P349 vermogensversterker. Het is voor normaal gebruik niet nodig aansluitingen op deze uitgangen tot stand te brengen. Opmerking Lees a.u.b. de secties ‘Het plaatsen van het apparaat’, ‘Voeding’ en ‘Verbindingskabels’ op pagina 5 voordat u uw P349 vermogensversterker aansluit!Nederlands N-11N-10 Inschakelen De “POWER”-toets op het voorpaneel schakelt het apparaat aan en uit.Het voedingslampje (naast de tekst “POWER / STANDBY”) gee de status van de versterker aan: het verandert van rood naar oranje dan groen als de netspanning is aangesloten en het apparaat is ingeschakeld.Als het apparaat voor langere tijd ongebruikt blij, zal deze op stand-by schakelen om het stroomverbruik te verlagen. Druk op AUX en BALANCE om de gewenste tijd voor deze functie aan te passen. Display De “DISPLAY”-toets op het voorpaneel (of “DISP” op de afstandsbediening) verandert de helderheid tussen “on”, “dimmed” en “o”. Als de A49/C49 is uitgeschakeld met de helderheid van het beeldscherm ingesteld op “o”, blij de display “dimmed” als de eenheid opnieuw wordt ingeschakeld. Een audio-bron selecteren U kunt audiobronnen selecteren via de toetsen op het voorpaneel (PHONO, Aux, CD, TUNER, SAT, BD, PVR, AV) of op de afstandsbediening (PHONO, AUX, CD, TUN, SAT, BD, PVR, AV).In elk geval, wordt de bron vanaf de ingangsaansluitingen met de corresponderende naam geselecteerd.SATBedoeld voor de analoge uitgangen van een TV-satellietontvanger of TV-kabelbox. Bedoeld voor de analoge uitgangen van een Blu-ray- of DVD-speler. Vergeet niet dat de pagina ‘BD-apparaat’ op de afstandsbediening de BD-spelers van Arcam zal regelen. PVR Bedoeld voor de analoge uitgangen van een Personal Video Recorder, of een soortgelijk apparaat. Bestemd voor de analoge uitgangen van algemene audiovisuele apparatuur, zoals een videorecorder of digitale TV/satellietontvanger. Bestemd voor de ongebalanceerde, analoge uitgangen vanaf een Arcam CD-speler. Vergeet niet dat de pagina ‘CD-apparaat’ op de afstandsbediening de CD-spelers van Arcam zal regelen Phono-ingang Phono-niveau-ingang De A49/C49 biedt een voorversterkingsfase om de laagspanningsuitgang van een (bewegende magneet) PHONO 2 0

PHONO AUX CD TUNER SAT

MUTE DISPLAYBALANCEBD PVR AV SP1 SP2 PHONESPOWERPOWER / STANDBY Audio-ingangen Hoewel de ingangen voor specieke apparaten zijn gelabeld, hebben ze allemaal dezelfde eigenschappen en kan elk met een willekeurig lijnniveau van het product worden gebruikt. De uitzondering is de PHONO (MM)-ingang (zie pagina 20-21 voor de specicatie).AUX (XLR)Bestemd voor gebalanceerde, analoge uitgangen vanaf een bron, bijvoorbeeld de Arcam D33. De gebalanceerde ingangen kunnen ook worden toegewezen aan elke andere gewenste ingangtoets op de afstandsbediening. Gebruik of de toets MENU op de afstandsbediening om het instellingsmenu te openen of druk gelijkertijd op de toetsen BD en BALANCE op het voorpaneel en gebruik vervolgens de bedieningsknop om de instelling aan te passen. De display op het voorpaneel toont (bijv.) XLR CD. In dit voorbeeld zullen de XLR-ingangen worden geselecteerd wanneer er op de CD-toets op de afstandsbediening wordt gedrukt. De originele ingang is dus onbeschikbaar, wanneer op de AUX-toets wordt gedrukt, zal de CD-ingang worden geselecteerd.TUNERBedoeld voor de analoge uitgangen van een FM, AM of DAB radiotuner. Vergeet niet dat de pagina ‘Tunerapparaat’ op de afstandsbediening de Arcam-tuners zal regelen.MM-cartridge te behandelen. De specicaties van de ingangen zijn te vinden op bladzijde 20 - 21.Het uitgangsvolume wordt bijvoorbeeld in de display op het voorpaneel weergegeven als PHONO 20. Lijnniveau phono-ingang De phono-ingang kan van phono- naar lijnniveau worden gewijzigd. Druk of op de MENU-toets op de afstandsbediening om het instellingsmenu te openen of druk gelijktijdig op de toetsen PHONO en BALANCE op het voorpaneel en gebruik de bedieningsknop om de instelling aan te passen. De display op het voorpaneel gee respectievelijk LINE-OFF (d.w.z. phono) of LINE-ON weer. Als u van een externe phono-versterker gebruik wilt maken, sluit de uitgang op de PHONO (MM)-ingang aan, maar zorg ervoor dat LINE- ON is geselecteerd, omdat een phono-versterker lijnniveau-ingang produceert.Met de ingang op deze manier gedenieerd, wordt bijvoorbeeld het uitgangsvolume als LINE- 20 op de display op het voorpaneel weergegeven.VOORZICHTIG: Speel NOOIT een standaard lijnniveau bron af in de phono-ingang wanneer ingesteld op LINE-OFF. Dit zal tot ernstige schade aan beide uw versterker en luidsprekers leiden wegens de extra geluidsverhoging die wordt toegepast, dit zal niet door de garantie worden gedekt. A49/C49 bediening PHONO 2 0

PHONESPOWERPOWER / STANDBYgebruiken. Deze aansluiting biedt een grotere afscherming tegen elektrische interferentie en is nuttig wanneer de kabels lang zijn (langer dan enkele meters) of in omgevingen met veel elektrische ruis. Gebalanceerde aansluitingen hebben ook de eigenschap ‘ruis’ te onderdrukken veroorzaakt door ‘aardingkringen’. Aansluiten op de PRE IN ingang van uw vermogensversterker. Een audio-bron opnemen De A49/C49 stelt u in staat om het geluid vanaf een aangesloten bron op te nemen en te regelen.De REC OUT-aansluiting op het achterpaneel kan op de ingangen van uw opnameapparaat worden aangesloten (deze zijn meestal RECORD of IN gelabeld). Om vanaf een bepaalde bron op te nemen, druk op de juiste brontoets (bijvoorbeeld “TUNER”). Aanpassen van het volume De balansinstelling stelt u in staat om het volume van één kanaal (links of rechts) ten opzichte van de ander te verhogen. Het aanpassen van de balans kan bijdragen aan het herstel van het stereo-beeld voor een o-centre luisterpositie. De balans kan vanaf het voorpaneel of de afstandsbediening worden aangepast. Klik op de “BALANCE”-toets (of “BAL” op de CR902) om de huidige instelling te bekijken, gebruik vervolgens de regelknop (of de “+/–”-toetsen op de afstandsbediening) om de instelling te wijzigen – van L9 naar R9, via de neutrale waarde 0. Luidsprekerbediening De SP1- en SP2-schakelaars (alleen de A49) schakelen de respectievelijke luidsprekeruitgangen in en uit. De LED zal branden zolang de luidsprekers zijn ingeschakeld. Luisteren Volumeregelaar Gebruik de regelknop (of de “+/–”-toetsen op de afstandsbediening) om het volume te wijzigen. Draai de knop rechtsom om het volume te verhogen en linksom om het te verlagen. Luisteren met een hoofdtelefoon De hoofdtelefoonaansluiting (PHONES) accepteert hoofdtelefoons met een impedantie tussen 8 Ω en 2 kΩ en voorzien met een 3,5 mm stereo busstekker.De uitgangen van de voorversterker en de luidsprekers worden uitgeschakeld wanneer de hoofdtelefoon wordt aangesloten en de display op het voorpaneel gee HEADPHONE weer. De hoofdtelefoonaansluiting is altijd actief, tenzij de uitgang is gedempt. De uitgang dempen Het geluid van de A49/C49 kan uitgeschakeld worden door op “MUTE” op het voorpaneel (of “ ” op de afstandsbediening) te drukken. Als het geluid van het apparaat is uitgeschakeld, verandert het voedingslampje naar oranje en de bron wordt op de display op het voorpaneel weergegeven (bijv. PVR MT).Druk voor een tweede keer op “MUTE/ ” (of verander het volume) om het dempen te annuleren. Aansluiting op een bronapparaat met een gebalanceerde uitgang De A49/C49 is naast de zeven enkel-einde (RCA) ingangen ook voorzien van een enkele gebalanceerde ingang op vrouwelijke XLR-connectors.Als uw bronapparaat (zoals de Arcam D33) gebalanceerde audio-uitgangen hee, wilt u mogelijk deze aansluiting gebruiken i.p.v. de enkel-einde ingangen. Dit type aansluiting biedt grotere afscherming tegen elektrische interferentie en is nuttig wanneer kabels lang zijn (meer dan enkele meters) of in omgevingen met veel elektrische ruis. Gebalanceerde aansluitingen hebben ook de eigenschap ‘ruis’ te onderdrukken veroorzaakt door ‘aardingkringen’. Processormodus De processormodus kan aan elke gewenste ingang worden toegewezen. De A49/C49 wordt in deze modus op een vast niveau ingesteld. Gebruik de MENU-toets op de afstandsbediening om het instellingsmenu te openen en pas vervolgens de instelling aan met de bedieningsknop. De display op het voorpaneel toont (bijv.) PROC- AV.Wanneer deze ingang is geselecteerd zal de volumeweergave PM tonen i.p.v. het volumeniveau. U kunt het niveau wijzigen door de MENU-toets op de afstandsbediening te gebruiken om het instellingsmenu te openen en de instelling aan te passen met de bedieningsknop. De display op het voorpaneel toont (bijv.) PM 50. Wanneer op het standaard niveau, zal een > net vóór de niveau-indicatie worden weergegeven. Aansluiting op een aanvullende vermogensversterker De A49/C49 is voorzien van een paar ongebalanceerde vóór-uitgangen op standaard RCA-phono-connectors en een set gebalanceerde vóór-uitgangen op XLR-connectors voor aansluiting van een aanvullende vermogensversterker om een bi-versterkte conguratie te creëren.De meeste audioversterkers, waaronder de Arcam P49, worden op de RCA-phono-connectors aangesloten d.m.v. standaard verbindingskabels. Deze aansluiting is aanbevolen wanneer korte kabels worden gebruikt. Aansluiten op de PRE IN ingang van de vermogensversterkerAls uw versterker echter gebalanceerde aansluitingen hee, dan kunt u de gebalanceerde XLR-uitgangNederlands N-13N-12 SP1 en SP2 U kunt met deze toetsen de luidsprekers in- en uitschakelen. De LED boven elke toets brandt in groen om aan te geven welke luidsprekers momenteel zijn geselecteerd. Als u de bi-bedradingconguratie beschreven op pagina 15 gebruikt, moeten beide SP1 en SP2 zijn ingeschakeld. Vergeet niet dat wanneer beide lampjes zijn uitgeschakeld, de versterker niet lijkt te werken omdat alle luidsprekers zijn uitgeschakeld.

SP1 SP2POWERPOWER / STANDBY

Inschakelen De “POWER”-toets op het voorpaneel schakelt het apparaat aan en uit. Het voedingslampje (naast de tekst “POWER / STANDBY”) gee de status van de versterker aan: het verandert van rood naar oranje dan groen als de netspanning is aangesloten en het apparaat is ingeschakeld. P49/P349 bediening CR902 afstandsbediening De CR902 is voorgeprogrammeerd voor gebruik met de A49. Zorg ervoor de twee meegeleverde AAA batterijen te installeren voordat u de afstandsbediening probeert te gebruiken. A. Met de CR902 afstandsbediening naar beneden gericht, druk de antislip inspringingen op het deksel van het batterijvak naar beneden en schuif het deksel weg. B. Plaats de twee meegeleverde “AAA”- batterijen. Zorg ervoor om de batterijen in de goede richting te plaatsen door de “+” en “–”-markeringen in het batterijvak te volgen. C. Schuif het deksel van het batterijvak terug en vergrendel het met een klik. De CR902 vereist een vrije zichtlijn naar het voorpaneel van de A49 om betrouwbare werking te garanderen. AUDIO SACD MENU

CR902 RTN Alternatieve codeselectie In het uitzonderlijke geval dat de CR902 afstandsbediening een ander apparaat in de kamer blijkt te bedienen, kunt u de IR-code veranderen in een alternatief RC5-systeemnummer. Ga als volgt te werk om de afstandsbediening op een andere code in te stellen: Houd de AMP-toets ingedrukt, druk op

De originele code herstellen: Houd de AMP-toets ingedrukt, druk op

Opmerking: de selectie van de alternatieve codes wordt teruggesteld wanneer de batterijen worden vervangen. Naast de nieuwe instelling van de afstandsbediening, moet ook de A49/C49 opnieuw worden gecongureerd om te kunnen reageren op de alternatieve codes. Gebruik of de MENU-toets op de afstandsbediening om het instellingsmenu te openen of druk gelijkertijd op de toetsen SAT, CD en MUTE en gebruik vervolgens de bedieningsknop om de instelling aan te passen. De display op het voorpaneel toont (bijv.) IR SYS 16.Nederlands N-15N-14 AMP toestelmodus De toets

Apparaatmodus congureert de CR902 om uw Arcam-versterker te bedienen. Deze toets indrukken hee geen invloed op de momenteel geselecteerde ingang op de versterker.

Schakelt om tussen stand-by en aan DISP Loopt langs de helderheidinstellingen van de display MENU Toont het instellingsmenu van de versterker op het voorpaneel Menunavigatie

bevestigt een selectie

Wisselt de dempfunctie van de versterker VOL- VOL+ Verlaagt (–) en verhoogt (+) het versterkervolume SP1 Wisselt Luidspreker 1 uitgang SP2 Wisselt Luidspreker 2 uitgang BAL Past de balans aan tussen het linker en rechter audiokanaal TUN Apparaatmodus De toets

Apparaatmodus congureert de CR902 om de tunerfuncties van Arcam-tuners te bedienen.

Schakelt om tussen stand-by en aan 0…9 De cijfertoetsen worden gebruikt om geheugennummers op te slaan en te herroepen DISP Loopt langs de helderheidinstellingen van de display INFO Doorloopt verschillende modi voor informatieweergave

Geheugen omhoog/Sirius-categorie omhoog/iPod volgende track

iPod starten / pauzeren MENU Toont het instellingsmenu van de tuner op het voorpaneel

Geheugen omhoog / omlaag, iPod vorige / volgende track

Een selectie bevestigen FM MONO De FM-modus wisselen tussen mono en stereo ontvangst P/TUNE De herroepmodus van geheugennummers openen/verlaten STORE De opslagmodus van geheugennummers openen/verlaten BAND Doorloopt de beschikbare tunerbanden CD-apparaatmodus De toets

Apparaatmodus congureert de CR902 om de CD-functies van de CD-spelers van Arcam te bedienen.

Schakelt om tussen stand-by en aan

Diskhouder openen/sluiten 0…9 U kunt de cijfertoetsen gebruiken om individuele tracks op een disk direct te openen. Druk op de corresponderende toets op het toetsenpaneel om een track te selecteren. Voor tracks hoger dan 9, voer de cijfers op volgorde in. Om bijvoorbeeld track 15 te selecteren, druk op

Terug overslaan naar het begin van de huidige track/vorige track

Vooruit overslaan naar het begin van de volgende track

Wisselt tussen pauzeren en afspelen MENU Een track invoeren in een geprogrammeerde tracklijst Navigeert tracklijsten indien ondersteund door de speler

selecteert de momenteel gemarkeerde track indien ondersteund door de speler SHUFF Schakelt de willekeurige (‘shue’) afspeelmodus in en uit RPT Herhalende afspeelmodus van de disk of een geprogrammeerde trackselectie. U kunt een bepaalde track herhalen door deze track te selecteren en tweemaal op RPT te drukken. Annuleer deze functie door een derde keer op RPT te drukken. SACD Wisselt tussen de selectie van de HD- en CD-laag van een SACD-disk BD-apparaatmodus De toets

Apparaatmodus congureert de CR902 om de BD-functies te bedienen van de BD-spelers van Arcam.

Schakelt om tussen stand-by en aan

Diskhouder openen/sluiten 0…9 U kunt de cijfertoetsen gebruiken om individuele tracks op een disk direct te openen. Druk op de corresponderende toets op het toetsenpaneel om een track te selecteren. Voor tracks hoger dan 9, voer de cijfers op volgorde in. Om bijvoorbeeld track 15 te selecteren, druk op

Terug overslaan naar het begin van de huidige track/vorige track

Vooruit overslaan naar het begin van de volgende track

Wisselt tussen pauzeren en afspelen AUDIO Wijzigt het audio decoderingsformaat (Dolby Digital, DTS, enz.). MENU Activeert het BD-spelermenu. Navigeert tracklijsten indien ondersteund door de speler

selecteert de momenteel gemarkeerde track indien ondersteund door de speler

De navigatie keert terug naar het hoogste niveau van het menu ('Home'). RTN Druk tijdens menunavigatie op deze toets om terug te keren naar het vorige scherm of een vorige selectie SHUFF Schakelt de willekeurige (‘shue’) afspeelmodus in en uit RPT Herhalende afspeelmodus van de disk of een geprogrammeerde trackselectie. U kunt een bepaalde track herhalen door deze track te selecteren en tweemaal op RPT te drukken. Annuleer deze functie door een derde keer op RPT te drukken. SACD Wisselt tussen de selectie van de HD- en CD-laag van een SACD-disk luidsprekers Normale enkele bedrading Het is voor de enkele bedrading raadzaam de SPEAKER 1 klemmenset op uw versterker te gebruiken. Als elke luidspreker meer dan één paar aansluitklemmen hee, gebruik voor elke luidspreker de klemmen gelabeld LF of “Laag frequentie”. Sluit de positieve aansluitklem van de rechter luidspreker op de versterker (gelabeld R+) aan op de positieve aansluitklem van uw rechter luidspreker. Op dezelfde wijze, sluit de zwarte, negatieve klem van de rechter luidsprekeraansluiting op de versterker (gemarkeerd R-) aan op de negatieve klem van uw luidspreker. Herhaal deze procedure voor de linker luidspreker met gebruik van de klemmen gemarkeerd L+ en L- op de versterker.VOORZICHTIG: Als uw luidsprekers de bi-bedrading ondersteunen, zal er strip geleidend metaal zijn waarmee de lage-frequentie (LF) klemmen zijn aangesloten op de hoge-frequentie (HF) klemmen; dit MAG NIET WORDEN VERWIJDERD in systemen met enkele bedrading. Notities op het maken van de luidsprekeraansluitingen < Maak geen aansluitingen met een versterker terwijl deze is ingeschakeld. Het is raadzaam dat uw versterker volledig losgekoppeld is van de netvoeding voordat u begint. < Controleer alle verbindingen grondig na het aansluiten op luidsprekers voordat u uw versterker(s) voor de eerste keer inschakelt. Zorg ervoor dat blanke draden of kabels elkaar of het chassis van de versterker niet raken (dat zou kortsluiting kunnen veroorzaken) en dat u positief (+) naar positief en negatief (–) naar negatief hebt aangesloten. Zorg ervoor om de bedrading voor zowel de versterker en de luidspreker te controleren. < Na het maken van aansluitingen: Schakel de versterker(s) in, selecteer een bronsignaal en verhoog geleidelijk het volume tot het vereiste luisterniveau. < Als u twijfelt hoe uw systeem moet worden aangesloten, of advies nodig over bi-amping hebt, neem contact op met uw Arcam dealer die u met plezier zal helpen. Luidsprekers aansluiten Er zijn veel verschillende manieren waarop u uw luidsprekers kunt aansluiten op uw A49 of P49/P349, de volgende sectie beschrij hoe de luidsprekers en versterker voor meest gebruikelijke conguraties dienen te worden aangesloten en gecongureerd. PHONOGROUNDONLYPHONO (MM)

A49 Een A49 aangesloten op luidsprekers met behulp van enkele bekabeling. R L Bi-bedrading Bi-bedrading wordt op dezelfde wijze uitgevoerd als de enkele bedrading, met als uitzondering dat er een paar kabels wordt gebruikt om de versterker op elke luidspreker aan te sluiten. Volg de instructies beschreven voor de enkele bedrading; voer vervolgens dezelfde acties uit, maar sluit nu de SPEAKER 2 klemmenset op uw versterker aan op de klemmen gemarkeerd HF of ‘Hoge frequentie’ voor elke luidspreker. VOORZICHTIG: Luidsprekers die de bi-bedrading ondersteunen zullen een metaalstrip hebben waarmee de lage-frequentie (LF) klemmen zijn aangesloten op de hoge-frequentie (HF) klemmen. Dit MOET WORDEN VERWIJDERD in systemen met bi-bedrading. PHONOGROUNDONLYPHONO (MM)

A49 Een A49 aangesloten op twee sets luidsprekers met gebruik van bi-bedrading. R L Metaalstrip verwijderenMetaalstrip verwijderenNederlands N-17N-16 Bi-amping Bi-amping vereist het gebruik van twee versterkers per kanaal. Uw A49 wordt gewoonlijk gebruikt om de hoge- frequentie (treble) luidsprekers aan te drijven, terwijl een vermogensversterker (zoals een P49/P349) wordt gebruikt voor de lagere (bass) frequenties. Sluit uw A49 op de luidsprekers aan zoals beschreven voor enkele bekabeling, met de uitzondering dat de A49 op de luidsprekerklemmen gelabeld met HF of “Hoge frequentie” moet worden aangesloten. Sluit de versterker (bijvoorbeeld een P49/P349) aan op de luidsprekerklemmen gelabeld met LF of “Lage frequentie”, zoals in het diagram. Een paar audio-verbindingskabels is ook verplicht om de voorversterkeruitgangen van de A49 op de eindversterkeringangen van de P49/P349 aan te sluiten. De onderlinge verbindingen kunnen of XLR (aanbevolen voor langere kabels) of phono (RCA) zijn. Stel de INPUT-schakelaar op de P49/P349 in op de correcte instelling voor de kabels die u gebruikt. WAARSCHUWING: de metaalstrip op de luidsprekers gebruikt voor aansluiting van de lage-frequentie (LF) klemmen op de hoge-frequentie (HF) klemmen MOET WORDEN VERWIJDERD. Als u dit niet doet, zal dat tot schade aan beide versterkers leiden, wat normaal gesproken niet door de garantie zal worden gedekt. Om de A49 de vermogenstatus van de P49/P349 te laten regelen, sluit de TRIGGER OUT a.u.b. aan op de TRIGGER IN met gebruik van een mono 3,5mm stekkerkabel – niet inbegrepen. Een A49 en P49 aangesloten op luidsprekers met behulp van bi-amping. PHONOGROUNDONLYPHONO (MM)

R L A49 P49 Metaalstrip verwijderenMetaalstrip verwijderenZorg ervoor dat de INPUT-schakelaar overeenkomt met de draadconfiguratie (XLR of RCA)Zorg ervoor de MODE-schakelaar in te stellen op STZorg ervoor de GAIN-schakelaar in te stellen op 31dBOpmerking: Apparaten kunnen onderling worden aangesloten via XLR of RCA. Beide versies staan slechts voor illustratiedoeleinden afgebeeld.

Overbruggingmodus - P49 alleen In overbruggingmodus zijn alleen de L+ en R+ uitgangen van SPEAKER 1 actief. VOORZICHTIG: Breng geen enkele aansluitingen tot stand op de andere luidsprekerklemmen, dit zal uw versterker namelijk ernstig beschadigen. Als elke luidspreker meer dan één paar aansluitklemmen hee, gebruik voor elke luidspreker de klemmen gelabeld LF of “Laag frequentie”. Om uw rechter luidspreker aan te drijven, selecteer één van de P49 -versterkers en sluit de rode, positieve luidsprekerklem gemarkeerd SPEAKER 1 L+ aan op

Een C49-voorversterker en twee P49-vermogensversterkers in overbruggingconfiguratie. PHONOGROUNDONLYPHONO (MM)

de positieve klem gemarkeerd LF van uw rechter luidspreker. Op dezelfde wijze, sluit de rode, positieve luidsprekerklem gemarkeerd SPEAKER 1 R+ aan op de negatieve klem gemarkeerd LF van uw rechter luidspreker. Herhaal de hierboven beschreven procedure om de tweede P49 -versterker aan te sluiten op de linker luidspreker. VOORZICHTIG: Het is van essentieel belang de correcte SPEAKER 1L+ en R+ klemmen te gebruiken. C49 P49 P49 Er is in deze opstelling slechts één onderlinge verbinding nodig op elke vermogensversterker en deze dient te worden aangesloten op de ingang PRE IN L. De onderlinge verbindingen kunnen of XLR (aanbevolen voor langere kabels) of phono (RCA) zijn. Stel de INPUT-schakelaar op de P49 in op de correcte instelling voor de kabels die u gebruikt. VOORZICHTIG: Als uw luidsprekers de bi-bedrading ondersteunen, zal er een strip geleidend metaal zijn waarmee de lage-frequentie (LF) klemmen zijn aangesloten op de hoge-frequentie (HF) klemmen; dit MAG NIET WORDEN VERWIJDERD in systemen in overbruggingmodus. Om de A49 de vermogenstatus van de P49 te laten regelen, sluit de TRIGGER OUT a.u.b. aan op de TRIGGER IN met gebruik van een mono 3,5mm stekkerkabel – niet inbegrepen. Zorg ervoor de MODE-schakelaar op beide versterkers in te stellen op BRIDGE

MODE XLR/RCA INPUT XLR/RCA INPUT 25dB/31dB GAIN 25dB/31dB GAIN Opmerking: Apparaten kunnen onderling worden aangesloten via XLR of RCA. Beide versies staan slechts voor illustratiedoeleinden afgebeeld.Zorg ervoor dat de INPUT-schakelaar overeenkomt met de draadconfiguratie (XLR of RCA) op beide versterkers

Dual mono - P49 alleen Dual mono vereist het gebruik van een vermogensversterker voor elk kanaal. Wij raden u aan de SPEAKER 1 L klemmenset op uw P49 -vermogensversterkers te gebruiken voor de lage frequenties en de SPEAKER 2 R klemmenset voor de hoge frequenties. Op één van de P49’s, sluit de rode, positieve klem gemarkeerd SPEAKER 1 L+ aan op de positieve klem gemarkeerd LF van uw rechter luidspreker. Op dezelfde wijze, sluit de zwarte, negatieve luidsprekerklem gemarkeerd SPEAKER 1 L- aan op de negatieve klem gemarkeerd LF van uw rechter luidspreker. Herhaal deze procedure voor de linker luidspreker, met gebruik van de klemmen gemarkeerd SPEAKER 1 L+ en L- op de andere P49 -vermogensversterker. Op de eerste P49, sluit de rode, positieve luidsprekerklem gemarkeerd SPEAKER 1 R+ aan op de positieve klem gemarkeerd HF van uw rechter luidspreker. Op dezelfde wijze, sluit de zwarte, negatieve luidsprekerklem gemarkeerd SPEAKER 1 R- aan op de negatieve klem gemarkeerd HF van uw luidspreker. Herhaal deze procedure voor de linker luidspreker, met gebruik van de klemmen gemarkeerd SPEAKER 1 R+ en R- op de tweede P49. Er is in deze opstelling slechts één onderlinge verbinding nodig op elke vermogensversterker en deze dient te worden aangesloten op de ingang PRE IN L. De onderlinge verbindingen kunnen of XLR (aanbevolen voor langere kabels) of phono (RCA) zijn. Stel de INPUT-schakelaar op de P49’s in op de correcte instelling op basis van de gebruikte kabels. Opmerking: PRE IN R hee in deze conguratie geen functie. WAARSCHUWING: de metaalstrip op de luidsprekers gebruikt voor aansluiting van de lage-frequentie (LF) klemmen op de hoge-frequentie (HF) klemmen MOET WORDEN VERWIJDERD. Als u dit niet doet, zal dat tot schade aan beide versterkers leiden, wat normaal gesproken niet door de garantie zal worden gedekt. Om de A49 de vermogenstatus van de P49 te laten regelen, sluit de TRIGGER OUT a.u.b. aan op de TRIGGER IN met gebruik van een mono 3,5mm stekkerkabel – niet inbegrepen.

Een C49-voorversterker en twee P49-vermogensversterkers in dual mono configuratie.

C49 P49 P49 Metaalstrip verwijderenMetaalstrip verwijderenZorg ervoor de MODE-schakelaar op beide versterkers in te stellen op DMZorg ervoor dat de INPUT-schakelaar overeenkomt met de draadconfiguratie (XLR of RCA) op beide versterkers

MODE XLR/RCA INPUT XLR/RCA INPUT 25dB/31dB GAIN 25dB/31dB GAIN Opmerking: Apparaten kunnen onderling worden aangesloten via XLR of RCA. Beide versies staan slechts voor illustratiedoeleinden afgebeeld.Zorg ervoor de GAIN-schakelaar op beide versterkers in te stellen op 31dB

MODE XLR/RCA INPUT XLR/RCA INPUT 25dB/31dB GAIN 25dB/31dB GAIN problemen oplossen Het geluid onderbreekt onverwacht Als de temperatuur van het interne koellichaam boven een veilig niveau stijgt, dan treedt een thermische onderbreker binnenin de versterker in werking om de eenheid te beschermen en verwijdert het beveiligingssysteem tijdelijk de voeding naar de luidsprekers. Het systeem zal zichzelf resetten zodat het koellichaam aoelt. < Met twee paren lage-impedantie luidsprekers aangesloten (6 Ω of minder), zijn overbelastingen waarschijnlijker. Overbelasting van de versterker, kan het onderbreken ervan wegens oververhitting veroorzaken. < Merk op dat, als gevolg van de hoge uitgangsspanning van sommige CD-spelers, het mogelijk is om uw versterker op vol vermogen te laten werken, hoewel het volume niet op maximaal is ingesteld. Als u problemen met uw versterker ondervindt, controleer de volgende onderdelen. Geen geluid Controleer het volgende: < De versterker is ingeschakeld. < De A49/C49 is niet uitgeschakeld (d.w.z. MT (mute) wordt niet op de display weergegeven; het voedingslampje is groen, niet oranje of rood). < De geselecteerde bron richting de A49/C49 genereert audio (bijv., als CD is geselecteerd, dan wordt de CD afgespeeld). < De luidsprekeruitgangen op de A49/P49/P349 zijn actief en de correcte luidspreker-LED brandt in groen. Geen afstandsbediening Controleer het volgende: < Controleer de afstandsbediening met verse batterijen. < Verieer dat de versterker en afstandsbediening beide op dezelfde regelcode zijn ingesteld – zie pagina17. < Als het volume niet werkt voor een geselecteerde ingang, verieer dat de processormodus voor die ingang niet is geselecteerd – zie pagina 12.Nederlands N-21N-20 Continu vermogensuitgang (20 Hz-20 kHz bij 0,2% THD), per kanaal Beide kanalen, 8 Ω, 20 Hz-20 kHz 200 W Enkel kanaal, 4 Ω, bij 1 kHz 400 W Harmonische vervorming, 80% vermogen, 8 Ω bij 1 kHz 0,001% Ingangen Phono (MM) cartridge: Ingangsgevoeligheid bij 1 kHz 5 mV Ingangsimpedantie 47 kΩ + 100 pF Frequentiebereik (zie RIAA kromme) 20 Hz - 20 kHz ± 1 dB Signaal/ruisverhouding (Awtd) 50 W, zie 5 mV ingang 80 dB Overbelastingsmarge, 5 mV bij 1 kHz 20 dB Ingangen: RCA-type XLR-type Nominale gevoeligheid 1 V 2 V Ingangsimpedantie 10 kΩ 10 kΩ Maximale ingang 8 V 15 V Frequentiebereik 20 Hz—20 kHz ± 0,05 dB Signaal/ruisverhouding (Awtd) 50 W, zie 1V/2V ingang 105 dB Voorversterkeruitgang RCA-type XLR-type Nominaal uitgangsniveau 1,15 V 2,3 V Uitgangsimpedantie 47 Ω 200 Ω Hoofdtelefoonuitgang Maximaal uitgangsniveau in 600 Ω 4 Vrms Uitgangsimpedantie 1 Ω Belastingbereik 16 Ω—2 kΩ Accessoire voedingsuitgang Er zijn twee accessoirevoedingskabels inbegrepen, die twee 2,1mm DC-connectors verstrekken 6 V, 1 A 12 V, 1,5 A Algemeen Netspanning 110–120 V~ of 220–240 V~ Energieverbruik (maximaal) 1kW Afmetingen L x B x H (incl. voetjes) 433 x 425 x 171 mm Gewicht (netto) 19,7kg Gewicht (verpakt) 21,4 kg Meegeleverde accessoires Netsnoer CR902 afstandsbediening 2 x AAA batterijen Accessoire voedingskabel E&OE Opmerking: De waarden van alle specicaties zijn kenmerkend, tenzij anders vermeld. A49 specicaties Beleid van constante verbetering Het beleid van Arcam is gericht op constante verbetering van de producten. Dit betekent dat ontwerpen en specicaties onderhevig zijn aan veranderingen zonder voorafgaande kennisgeving. Ingangen Phono (MM) cartridge: Ingangsgevoeligheid bij 1 kHz 5 mV Ingangsimpedantie 47 kΩ + 100 pF Frequentiebereik (zie RIAA kromme) 20 Hz - 20 kHz ± 1 dB Signaal/ruisverhouding (Awtd) 50 W, zie 5 mV ingang 80 dB Overbelastingsmarge, 5 mV bij 1 kHz 20 dB Ingangen: RCA-type XLR-type Nominale gevoeligheid 1 V 2 V Ingangsimpedantie 10 kΩ 10 kΩ Maximale ingang 4,6 V 8,2 V Frequentiebereik 20 Hz—20 kHz ± 0,05 dB Signaal/ruisverhouding (Awtd) 50 W, zie 1V ingang 105 dB Voorversterkeruitgang RCA-type XLR-type Nominaal uitgangsniveau 1,15 V 2,3 V Uitgangsimpedantie 47 Ω 200 Ω Hoofdtelefoonuitgang Maximaal uitgangsniveau in 600 Ω 4 Vrms Uitgangsimpedantie 1 Ω Belastingbereik 16 Ω—2 kΩ Accessoire voedingsuitgang Er zijn twee accessoirevoedingskabels inbegrepen, die twee 2,1mm DC-connectors verstrekken 6 V, 1 A 12 V, 1,5 A Algemeen Netspanning 110–120 V~ of 220–240 V~ Energieverbruik (maximaal) 300 W Afmetingen L x B x H (incl. voetjes) 433 x 410 x 171 mm Gewicht (netto) 8,7 kg Gewicht (verpakt) 10,4 kg Meegeleverde accessoires Netsnoer CR902 afstandsbediening 2 x AAA batterijen Accessoire voedingskabel E&OE Opmerking: De waarden van alle specicaties zijn kenmerkend, tenzij anders vermeld. C49 specicaties Beleid van constante verbetering Het beleid van Arcam is gericht op constante verbetering van de producten. Dit betekent dat ontwerpen en specicaties onderhevig zijn aan veranderingen zonder voorafgaande kennisgeving.Nederlands N-23N-22 Continu vermogensuitgang (20 Hz-20 kHz bij 0,2% THD), per kanaal Beide kanalen, 8 Ω, 20 Hz-20 kHz 200 W Enkel kanaal, 4 Ω, bij 1 kHz 400 W Harmonische vervorming, 80% vermogen, 8 Ω bij 1 kHz 0,001% Ingangen PWR IN ingang: RCA-type XLR-type Nominale gevoeligheid voor 200W / 8Ω 1,15 V 2,3 V Ingangsimpedantie 10 kΩ 10 kΩ Frequentiebereik 20 Hz—20 kHz ± 0,05 dB Signaal/ruisverhouding (Awtd) ref 50 W / 8 Ω 110 dB Algemeen Netspanning 110–120 V~ of 220–240 V~ Energieverbruik (maximaal) 1kW Afmetingen L x B x H (incl. voetjes) 432 x 275 x 85 mm Gewicht (netto) 18,0 kg Gewicht (verpakt) 19,7 kg Meegeleverde accessoires Netsnoer E&OE Opmerking: De waarden van alle specicaties zijn kenmerkend, tenzij anders vermeld. P49 specicaties Beleid van constante verbetering Het beleid van Arcam is gericht op constante verbetering van de producten. Dit betekent dat ontwerpen en specicaties onderhevig zijn aan veranderingen zonder voorafgaande kennisgeving. P349 specicaties Continu vermogensuitgang (20 Hz-20 kHz bij 0,2% THD), per kanaal Drie kanaal, 8 Ω, 20 Hz-20 kHz 180 W Twee kanalen, 8 Ω, 20 Hz-20 kHz 200 W Enkel kanaal, 8 Ω, bij 1 kHz 220 W Enkel kanaal, 4 Ω, bij 1 kHz 400 W Harmonische vervorming, 80% vermogen, 8 Ω bij 1 kHz 0,001% Ingangen PWR IN ingang: RCA-type XLR-type Nominale gevoeligheid voor 200W / 8Ω 1,15 V 2,3 V Ingangsimpedantie 10 kΩ 10 kΩ Frequentiebereik 20 Hz—20 kHz ± 0,05 dB Signaal/ruisverhouding (Awtd) ref 50 W / 8 Ω 110 dB Algemeen Netspanning 110–120 V~ of 220–240 V~ Energieverbruik (maximaal) 1kW Afmetingen L x B x H (incl. voetjes) 432 x 275 x 85 mm Gewicht (netto) 18,0 kg Gewicht (verpakt) 19,7 kg Meegeleverde accessoires Netsnoer E&OE Opmerking: De waarden van alle specicaties zijn kenmerkend, tenzij anders vermeld. Beleid van constante verbetering Het beleid van Arcam is gericht op constante verbetering van de producten. Dit betekent dat ontwerpen en specicaties onderhevig zijn aan veranderingen zonder voorafgaande kennisgeving.N-24 productgarantie Een juiste verwijdering van dit product Deze markering gee aan dat dit product nergens in de Europese Unie met ander huishoudelijk afval mag worden afgevoerd. Om mogelijke schade aan het milieu of gezondheid door ongecontroleerde afvalverwijdering te voorkomen en grondstoen te beschermen, dient dit product op verantwoorde wijze gerecycled te worden. Om uw toestel te verwijderen, maak gebruik van u plaatselijke inlever- en inzamelsystemen of neem contact op met de winkelier waar het product werd gekocht. Wereldwijde garantie Dit gee u het recht om de eenheid kosteloos te laten herstellen, tijdens de eerste twee jaar na aankoop, onder voorbehoud dat het oorspronkelijk bij een ociële Arcam- dealer is gekocht. De Arcam-dealer is verantwoordelijk voor alle service na verkoop. De fabrikant kan geen verantwoordelijkheid aanvaarden voor gebreken als gevolg van ongeval, verkeerd gebruik, misbruik, slijtage, verwaarlozing of door ongeoorloofde aanpassing en/of reparatie, noch kan zij verantwoordelijkheid aanvaarden voor schade of verlies ontstaan tijdens het transport van of naar de persoon die krachtens de garantie claimt. De garantie dekt: Onderdelen en arbeidskosten voor twee jaar vanaf de aankoopdatum. Na twee jaar moet u voor zowel de onderdelen als de arbeidskosten betalen. De garantie dekt geen transportkosten op elk moment. Claims onder garantie Deze apparatuur moet worden verpakt in de originele verpakking en naar de dealer worden geretourneerd van wie het werd gekocht. Het moet franco vervoer via een gerenommeerde vervoerder worden toegezonden – niet per post. Er kan tijdens transport naar de dealer of distributeur geen verantwoordelijkheid voor de eenheid worden aanvaard en klanten worden daarom geadviseerd om de eenheid te verzekeren tegen verlies of beschadiging tijdens transport. Neem contact op met Arcam voor nadere details: Arcam Customer Support Department, Unit 15, Pembroke Avenue, Waterbeach, CAMBRIDGE, CB25 9QP, England of via www.arcam.co.uk. Problemen? Als uw Arcam-dealer geen enkele vraag met betrekking tot dit of enig ander Arcam- product kan beantwoorden, neem contact op met Arcam Customer Support op het hierboven vermelde adres en we zullen ons best doen om u te helpen. Online registratie Online registratie U kunt uw product online registreren op www.arcam.co.uk.Español PHONO PHONO AUX
