GEBRUIKSAANWIJZING AN 8006 Renkforce

Inleiding 129
Bedieningselementen 130
Voorgeschreven gebruik 132
Productbeschrijving 133
Verklaring van symbolen 133
Veiligheidsvoorschriften 134
Mechanische inbouw 135

Inbouwplaats 135
Afnemen en aanbrengen van het bedieningspaneel 136
Inbouw in de radioschacht 137
Demontage 138
Afstandsbediening 139
Handsfree microfoon 140

Elektrische aansluiting 141

Aansluiting van de luidsprekers en de stroomvoorziening 142
Aansluiting van de antennene 143
Aansluiting van de handsfree microfoon 143
Aansluiting van de LINE-uitgangen 144
Batterij afstandsbediening plaatsen/ervangen 145

Bediening 146

Algemene bediening 146
Menu-installingen 147
Selectie van de weergavebron 150
Oproepen van displayinformatie 150
Radiomodus 151
CD-modus 156
USB/geheugenkaart-modus 159
Functies van de afstandsbediening 159
Bluetooth®-modus 160

Onderhoud 164
Gebruik 165
Verhelpen van storingen 166
Technische gegevens 168
Afvalverwijdering 169
Verklaring van conformiteit 169

Inleiding

Geachte klant,

Hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Volg de instructies van de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een oncevaarlijke werkking te garanderen!

Deze gebruiksaanwijzing hoor bij dit product. Deze bevat belangrijke instructies voor de inbedrijfstelling en het gebruik. Neem deze instructies in acht, ook wanner u dit product aan derden overhandigt. Bewaar deze gebruiksaanwijzing zorgvuldig om later nog eens door te konnen lezen.

Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaaren. Alle rechten voorbehonden.

Het Bluetooth-handelsmerk is eigendom van Bluetooth SIG, Inc.

Bij technische vragen kunt u zich wenden tot unsere helpdesk.

Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be.

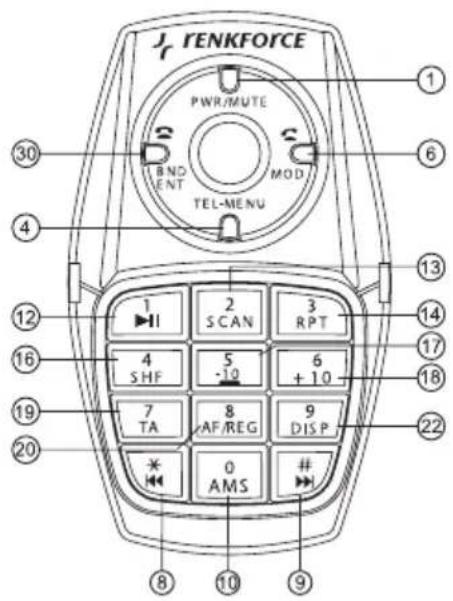

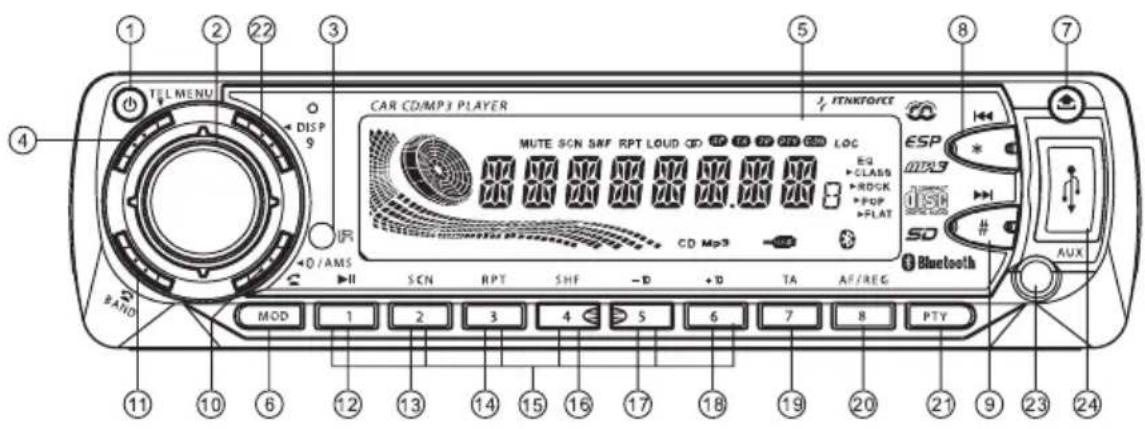

(1) Toets POWER / MUTE In- en uitschakelen en stilschakeling

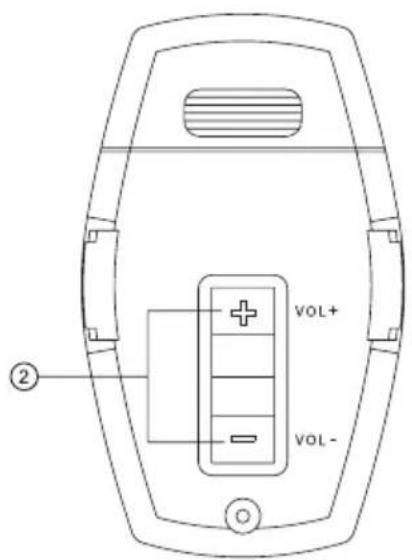

(2) Volumeregelaar / keuzeknop Volumeregeling / selectie van opties
(3) IR-ontvangstoog Ontvanger voor de IR-afstandsbediening
(4) Toets TEL MENU Selectie van telefoonopties
(5) Display Weergave van modi
(6) Toets / MODE Hoorn opnemen / wisselen zusammen ingangsbronnen
(7) Toets De fontplaat openen
(8) Toets / **nel zoeken resp. zoeken achechteruit / numerieke toets *
(9) Toets / ##el zoeken resp. zoeken vooruit / numerieke toets #
(10) Toets 0 / AMS Numerieke toets 0 / zender automatisch opslaan
(11) Toets / BAND Hoorn opleggen / omschakeling van het ontvangstbereik van de radio
(12) Toets 1 / ▶ Numerieke toets resp. stationtoets 1 / afspelen resp. pauzeren
(13) Toets 2 / SCN Numerieke toets resp. stationtoets 2 / afsplen beginnen
(14) Toets 3 / RPT Numerieke toets resp. stationtoets 3 / herhaalfunctie
(15) Stationtoetsen 1-6 Numerieke toetsen resp. stationtoetsen
(16) Toets 4 / SHF Numerieke toets resp. stationtoets 4 / willekeurige afspeelvolgorde
(17) Toets 5 / -10 Numerieke toets resp. stationtoets 5 / titelsprong 10 achteruit
(18) Toets 6 / +10 Numerieke toets resp. stationtoets 6 / titelsprong 10 vooruit
(19) Toets 7 / TA Numerieke toets 7 / RDS-functione TA
(20) Toets 8 / AF/REG Numerieke toets 8 / RDS-functie AF/REG
(21) Toets PTY RDS-functie PTY
(22) Toets 9 / DISP Numerieke toets 9 / omschakeling van de displayweergave
(23) Aansluiting AUX Aansluiting voor externe audiobronnen
(24) USB-aansluiting Aansluiting voor USB-opslagmedia

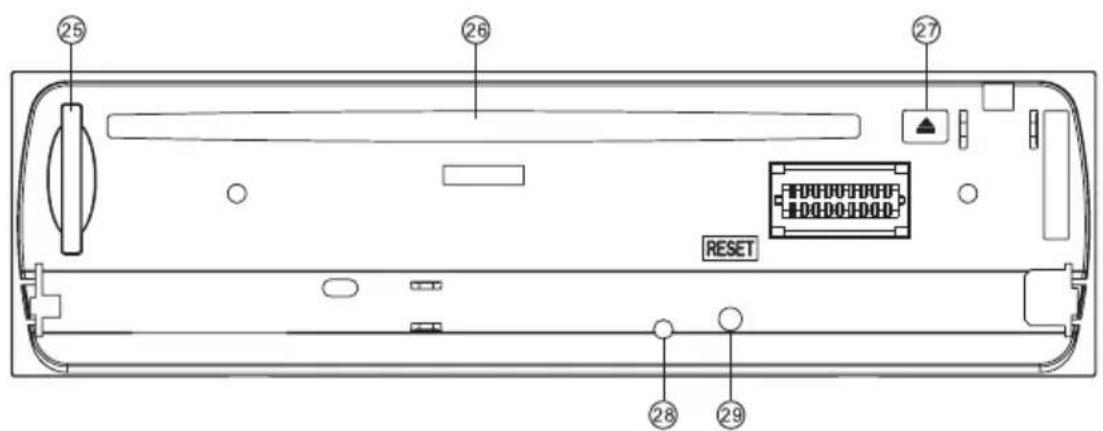

(25) SD/MMC-kaartsleuf Kaartlezer voor SD/MMC-geheugenkaarten
(26) Cd-station Lade voor cd's
(27) Toets Uitwerptoets voor cd's
(28) Diefstalbeveiligingslampje Knipperende LED om potentielle dieven af te schrikken
(29) Toets RESET Toets voor het terugstellenaar fabrieksinstellenen
(30) Toets / BND / ENT Hoorn opleggen / omschakeling van het ontvangstbereik van de radio / toets voor selectie van opties

Voorgeschreiben gebruik

De Renkforce AN-8006 CD-tuner worden gebruikt voor het ontvangen van radiozenders in voertuigen en het afspelen van audio-cd's en audiogeveens vanaf geschikte opsglammedia. Bovendien kan deze gebruikt worden als handsfree installmentiek voor mobiele telefoons met Bluetooth®-functie.

Het apparaat要去hertafspelenopluidspekersworden aangesloten.

Dit product is alleen geschikt voor aansluiting op een 12 V-gelijkspanning boordnet met negatieve pool van de accu aan de carrosserie. Het apparaat mag alleen in voertuigen met dit soort boordspanning worden ingebouwd en gebruikt.

Door het montagetype dient de gebruiker er voor te zorgen dat het apparaat gegen vocht en nattigheid beschermd worden.

Een andere toepassing dan hierboven beschren, kan leiden tot beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting, brand of elektrische schokken.

Het gehele product mag nicht worden aangepast of omgebouwd en de behuizing mag nicht worden geopend.

Neem bij het gebruik van dit product de in uw land geldende voorschriften voor draadloze apparatuur in acht.

Volg alle veiligheidsinstructies in denen gebruiksaanwijzing op.

Productbeschrijving

Dit apparaat is voorzien van een afneembaar frontpaneel, een FM/AM-radio, een USB-interface, een MMC/ SD-kaartlezer, een Bluetooth® handsfreesystem en een CD/CD-R/CD-RW/MP3-speler met de volgende kenmerken:

• IR-afstandsbediening met stuurhouser
• Hoog uitgangsvermogen (4 x 40W max.)
• 4-kanaals uitgang voor aansluiting van vermogensversterkers
• AUX-ingang voor aansluiting van externe audiobronnen
• Muziekweergave via Bluetooth®-interface (A2DP)
• Elektronische regeling van volume, bas, hoge tonen, fader en balance
• Digitale signalalprocessor voor de aanpassing van de klankkarakteristiek aan verschillende muziekgenres
• Loudness-schakeling
  FM/AM-tuner met RDS-function
• Nauwkeurige elektronische afstemming van de zenders door PLL-tuner
• Programmeerbaar geheugen voor 30 stations (18xFM + 12xAM)
• Handmatig/automatisch zoekenaar zenders inbeiderichtingen
• Automatische opslag van zenders/doorzoeken van het programmegeugen
  Alfanumeriek display
• ID3-dag-weergave bij afspelen van MP3's
  ISO-aansluitterminal

Verklaring van symbolen

Het symbool met een uitroepteken wijst de gebruiker erop, dat hij/zij voor de ingebruikneming van het apparaat de gebruiksaanwijzing要去len en deze bij het gebruik in acht要去 nemen.

Het "hand"-symbool staat voor speciale tips en bedieningsinstructies.

Bij schade veroorzaakt door het Niet opvolgen van de gebruiksaanwijzing, verwalt hetrecht op garantie! Voor verrolgschade die hieruit ontstaat, zich wij nicht aansprakelijk!

Voor materièle schade of persoonlijk letsel veroorzaakt door oneskundig gebruik of het Niet opvolgen van de veiligheidsvoorschriften, zich wij Niet verantwoordelijk! In dergelijk gevallen vervalt elke aanspraak op garantie!

• Om veiligheids- en vergunningsredenen is het eigenmachtig ombouwen en/of veranderen van het product nicht toegestaan.
• Als spanningsbron mag alleen het 12 V-gelijkspanning boisnet in het voertuig (negatieve pool van de accu aan de carroserie van de auto) worden gezruikt. Sluit het apparaat nooit aan op een andere spanningsbron.
• Zorg voor een correcte ingebruikneming van het apparaat. Neem hierbij deze gebruiksaanwijzing inRCT.
• Bij een geopend apparaat of overbrugde veiligheidsschakeling kan onzichtbare laserstraling uittreden. Wonneer andere dan in deze gebruiksaanwijzing aangegeven bedieningselementen gebruikt of andere procedures toegepast worden, kan dit leiden tot een gevaarlijke blootstelling aan straling.
• Houd het product buiten bereik van kinderen; het is geen spelégoed. Kinderen können nicht inschatten welke gezaren aan het gebruik van elektrische apparatuur zijn verbonden.
• Stel het apparaat Niet bloot aan hove temperatures, drup- of spatwater, sterke trillingen of hogemechanische belastingen.
• Het apparaat mag nooit zonder toezicht in werkung�.
• Laat verpakkingsmateriaal Niet achteloos slingeren. Dit kan voor kinderen gevaarlijk spelgoed়n.
• Neem ook de veiligheidsinstrumenties en gebruiksaanwijzingen in acht van de andere apparaten die op het apparaat worden aangesloten.
• Indien u vragen heeft over de correcte aansluiting of als er problemen+zijn waar u in de gebruiksaanwijzing geen oplossing voor kunt vinden, neemt u dan contact op met once technische helpdesk of met een andere elektromonteur.

Mechanische inbouw

In de meeste auto's is af fabriek een inbouwplaats voor de autoradio aanwezig. De keuze voor deze inbouwplaats is vanuit veiligheidstechnisch oogpunt gemaakt. Daarom is het verstandig de autoradio op deze plek in te bouwen.

Voor het apparaat is een DIN-inbouwuitsparing nodig met de afmetingen 182x53mm . Deze inbouwafmetingen zijn genormeer en worden normal gesproken door alle autofabrikanten aangehonden.

Wanner gein inbouwuitsparing aanwezig is, vraag dan uw dealer waar de Beste montageplaats voor de autoradio.

Kies de inbouwpositie zorgvuldig, zodat het apparaat geen invloed heeft op het rijden van de bestuurder of hem/haar van het verkeersgebeuren afleidt.

Gebruik alleen het meegeleverde montagematerialial om een veilige montage te garanderen.

Wijzigingen aan het voertuig die door het inbouwen van de CD-tuner of andere componentenoodzakelijk,zijn, moeten algijd zodanig worden uitgevoerd, dat daardoor geen vermindering van de verkeersveiligheid of de constructieve stabiliteit van de auto wordtveroorzaakt. Bij veel motorvoertuigen vervalt de wettelijke goedkeuring van een voertuig reeds door het uitzagen van een stuk metaal.

Omdat het apparaat bij gebruik warmte voortbrengt,要去 de montageplaats ongevoelig voor warmte�.

Let op dat bij het boren van montagegaten elektrische kabels, remleidingen, brandstoftank enz. Niet worden beschadigd.

Neem bij gebruik van gereedschap voor het inbouwen van uw auto-HiFi-componenten algijd de veiligheidsinstrumenties van de fabrikant van het betreffende gereedschap in acht.

Houd bij de montage van de autoluidsprekers resp. uw HiFi-installatie rekening met het gevaar dat bij een ongeluk verwondingen kutnen ontstaan door losgerukte apparatuur. Bevestig waar elk onderdeel stevig op een plaats waar het geen gevaar vormt voor inzittenden.

Controleer vór de montage van het apparaat de diepte van de geplande montageplaats.

Inbouwplaats

De inbouwhoek ten opzichte van het horizontale vlak moet kleiner dan 30^ zich. Een te schuin gemonteerd apparaat kan problemen bij het afspelen van cd's veroorzaken.

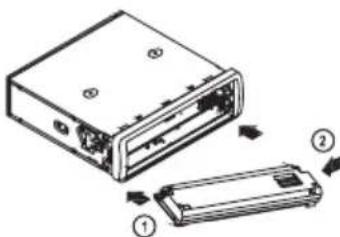

Afnemen en aanbrengen van het bedieningspaneel

Ter voorkoming van diefstal kan het front van het apparaat worden genomen.

Voordat u het frontgedeelte afneemt, drukt u op de toets 心 POWER/ MUTE (1) om het apparaat UIT te schakelen.
- Druk op de toets om het frontpaneel maar voren te klappen.
- Houd het front aan de rechterkant vast, druk het voorzichtigaar links om het los te makeen en trek het geheel UIT de houder.
- Wanner u het frontpaneel meeneemt, berg het dan op in het meegeleverde etui.
- Voor hetplaatsen van het frontpaneel, drukt u eerst de linkerkant in de houder (zie onderstaande afbeelding). Druk het front voorzichtig waar links totdat ook de rechterkant in de houder kan worden vastgeklikt.
- Duw het frontpaneel weer op het apparaat totdat de vergrendeling vastklikt.
- Oefen waar bij geen drukuit op het display of de bedieningstoetsen.

Controleer alttijd of u het frontpaneel met de juiste kant maar boven in de houder staat en of het goed vastklikt.

Druk het front Niet te hard gegen het apparaat. Het kan eenvoudig worden dichtgeklapt door het zachtjes gegen het apparaat te drukken.

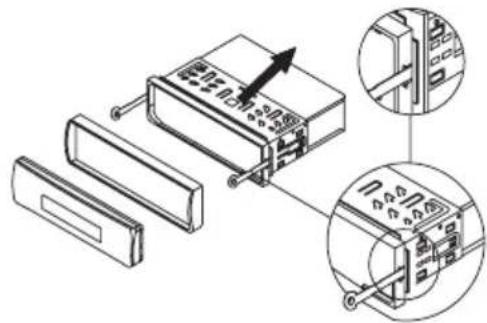

Inbouw in de radioschacht

• Verwijder de twee borgmoeren van de CD-drive.

• Neem het frontpaneel af.

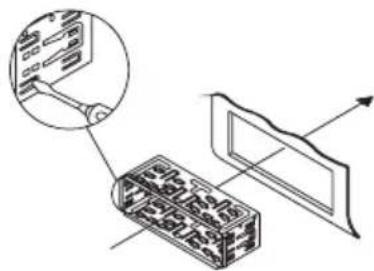

  Maak het kunststof frame aan de voorkant van het apparaat voorzichtig los door het iets waar buiten te buigen en van het apparaat te trekken.
  Maak het inbouwframe met de twee ontgrendelingssleutels los.
  Trek het inbouwframe maar achteren van het apparaat.

• Schuif het inbouwframe in de inbouwopening van het voertuig.
• Verbuig een paar van de sluitklemmen van het inbouwframe totdat het frame goed in de inbouwopening vast zit.

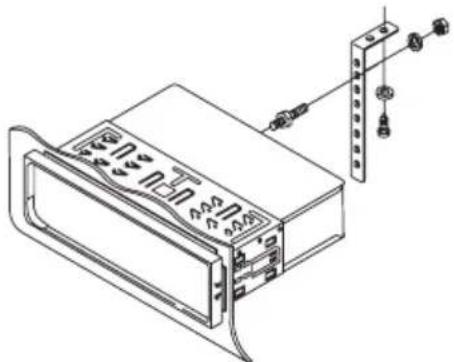

• Beveilig het apparaat extra gegen schokken met de schroefpennen aan de achterkant van het apparaat. Bij de meeste voertuigen is een dergelijk beveiliging al aanwezig. Mocht dit bij uw auto nicht het geval zich, dan dient u het apparaat met de meegeleverde geperforeerde strip te bevestigen. Ga bij de bevestiging te werk zoals weergegeven op de volgende afbeelding:

• Nadat u alle elektrische verbindingen heeft aangesloten (zie "Elektrische aansluiting"), schuift u het apparaat in het inbounduwframe tot het veilig vastklikt.

• Plaats het frame van het frontpaneel weer op het apparaat.

Bewaar de twee ontgrendelingssleutels zorgvuldig. Deze heeft u voor een eventuele demontage van het apparaat weeer nodig.

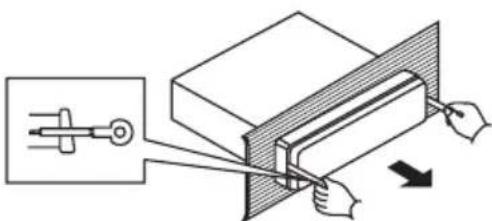

Demontage

• Neem het frontpaneel af.
  Maak het kunststof frame aan de voorkant van het apparaat voorzichtig los door het ie'saar buiten te buigen en van het apparaat te trekken.
• Steek de twee ontgreendelingssleutels in de sleuven aan de zijkantussen apparaat en inbouwframe, tot het apparaat los is.

• Draai de bevestigingssschroef aan de achterkant van het apparaat los.
• Trek de autoradio aan de ontgrendelingsleutels voorzichtiguit het inbouwframe.
  Maak alle aansluitstekkers van het apparaat los.

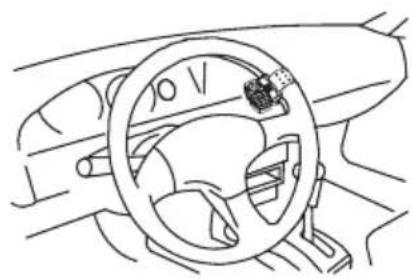

Afstandsbediening

De afstandsbediening kan met de meegeleverde stuurhouder rechtstreeks op de stuurkrans worden bevestigd. Het IR-ontvangstoog (3) bevindt zich in de frontafdekking van de CD-tuner.

Stuurmontage:

Zet het stuur helemaalrecht.
- Draai de beiden schroeven (E) van de stuurhouser los.
- Plaats het binnenste gedeelte (A) van de stuurhouser aan de binnenkant van het stuur (C).
- Trek de rubberband (B) om de stuurkrans en haak deze onder spanning in de klikverbindingen (afb. 1).
- Snijd eventueel het overblijvende stuk van de rubberband (afb. 2).
- Bevestig het buitenste gedeelte (D) van de stuurhouser weer met de twee schroeven (E) (afb. 3).
Schuif de afstandsbediening op de stuurhouser (afb. 4 en 5).
- Om de afstandsbediening uit de houder te nemen, drukt u op de borgpal (F) en trekt u de afstandsbediening uit de houder (afb. 6).

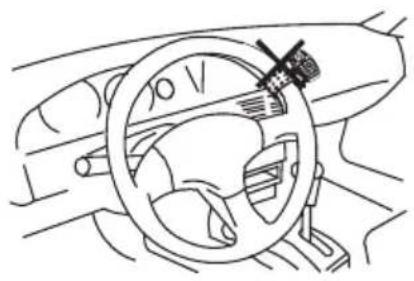

De afstandsbediening mag nicht binnen het bereik van een airbag worden geplaatst.

De afstandsbediening moet zo op het stuur worden geinstalleerd dat de bestuurdber bij het sturen en bedieren van de auto hier geen last van heeft.

Trek de rubberband van de houder strak aan om er zeker van te zich dat de afstandsbedieningijdens het rijden Niet los kan schieten.

De afstandsbediening moet aan de binnenzijde van het stuur worden bevestigd zodate de staurbeweging nicht worden belemmerd.

De Beste installmentieplaats voor de afstandsbediening is afhankelijk van de inbouwplaats van de CD-tuner. Probeer voor de definitieve montage uit of de afstandsbediening probleemloos functioneert. De IR-zender bevindt zich aan dechyde van de afstandsbediening.

X

ok

Handsfree microfoon

De microfoon voor het handsfree systeem kan aan de zonneklep, de stuurkolom of op een andere geschikteplaats binnenin de auto worden bevestigd.

De microloon en het aansluitsnoer mogen in geen geval binnen het bereik van de airbag worden geplaatst.

• Bevestig de handsfree microfoon met de klem of het meegeleverde klittenband op een geschikte plek.
• Leg de aansluitkabel aan tot aan de inbouwschacht van de radio.

De elektrische aansluiting mag uitsluitend door een deskundige worden uitgevoerd.

Om kortsluiting en waaruit voortkomende schade aan het apparaat te voorkomen, moetijdens het aansluten de negatieve pool (massa) van de accu worden afgeklemd.

Sluit de minpool van de accu pas waar aan als u het apparaat volledig heeft aangesloten en de aansluiting goed is gecontroleerd.

Gebruik voor het testen van de spanning op de bekabeling van het boordnet uitsluitend een voltmeter of een diodetestlamp, aangezien normale testlampen te veel stroom opnemen waardoor de boordelektronica beschadigd kan raken.

Let bij het leggen van leidingen op dat deze Niet worden afgekneld of langs scherpe.
randen schuren; gebruik bij doorvoerpunten rubberbussen.

De bedrading maar de luidsprekers要去 steeds tweederig worden uitgevoerd. Isolerer open verbindingsplaatsen. Zorg dat snoeren Niet door scherpe randen können worden beschadigd.

Gebruik uitsluitend luidsprekers met voldoende belastingscapaciteit (zie de technische gegevens).

Zorg dat alle luidsprekers volgens de juiste poolrichting zijn aangesloten - de plus- en min-markering要去en overeenkommen.

De aansluitkabels van de luidsprekers zijn normal gesproken gecodeerd: sommige luidsprekerfabrikanten markeren de (+)-kabel met een extra gekleurde streep; andere gebruiken een geribbelde kabel voor de (+)-pool en voor de (-)-pool daarentegen een gladde kabel.

Het apparaat is ontwikkeld voor gebruik met luidsprekerimpedanties van minimaal 4 Ohm. Sluit in geen geval luidsprekers met een lagere impedantie aan.

Bij de meeste voertuigen zijn de kabels voor de elektrische aansluiting en de aansluiting van de luidsprekers al tot aan de aanwezige inbouwschacht gelegd.

Als dit nicht het geval is, dan moet er op worden gelet dat de achteraf ingebouwde kabels via de bijbehorende aanwezige boardzekeringen (zie gebruiksaanwijzing van het voertuig) zijn beevilidg.

Aansluiting van de luidsprekers en de stroomvoorziening

De CD-tuner beschicht over een ISO-systeemstekker.

Voertuigen die met een dergelijksteystemstekker zijn uitgevoerd, hunnen bij een gelijke stekkerbezetting (vooraf controleren!) rechtstreeks met het apparaat worden verbonden. Bij een andere stekkerbezetting要去 de aansluiting met behulp van een adapter worden uitgevoerd.

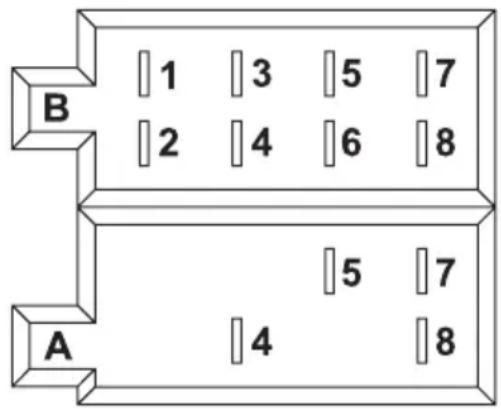

De contactbezetting van de aansluitbus van de CD-tuner worden weergegeven op de volgende afbeelding.

De betreffende bezetting van de systeemstekker van uw auto kurz u bij uw dealer navragen.

Systeemstekker B (luidsprekeraansluiting)

(1) Luidspreker rechtsachter (+)
(2) Luidspreker rechtsachter (-)
(3) Luidspreker rechtsvoor (+)
(4) Luidspreker rechtsvooor (-)
(5) Luidspreker linksvoor (+)
(6) Luidspreker linksvoor (-)
(7) Luidspreker linksachter (+)
(8) Luidspreker linksachter (-)

Systeemstekker A (stroomvoorziening)

(1) Niet toegewezen
(2) Niet toegewezen
(3) Niet toegewezen
(4) Continu stroom +12V
(5) Antennestuuruitgang
(6) Niet toegewezen
(7) Contact +12V
(8) Gewicht

• De aansluiting continu stroom +12V (4) moet met een kabel worden verbonden die ook bij uitgeschakeld contact permanent 12V levert (klem 30 van het boisnet). Deze aansluiting worden gebruikt voor het opslaar van de gebruikersinstelleningen, de tijd enz.
• De antennestuuruitgang (5) levert bij ingeschakeld apparaat een spanning van +12V . Deze leiding kan voor de stroomverzorging van een elektrische antennne, evenals voor de inschakelspanning van een autoversterker worden gezrukt.
• De aansluiting contact +12V (7)要去en kabel worden verbonden die alleen bij ingeschakeld contact +12V levert (klem 15 van het boordnet).

Klem deze aansluiting Niet op continu stroom odomat anders bij een langere standtijd van het voertuig de accu leeg kan raken.

• De aansluiting massa (8) worden met de carrosserie van de auto verbonden.

Vanwege de steeds vaker toegepaste lijmtechniek resp. gelakte metalen onderdelen worden het elektrische geleidingsvermögen verminderd. Daarom is nicht ieder metalen onderdeel geschikt als massapunt.

Aansluiting van de antennne

• Verbind de antennestekker van uw voertuig met de antennebus anschter op het apparaat (bus naast de LINE-aansluitingen).
• Als uw voertuig is uitergerust met een andere antennestekker dan dient u een passende adapter te gebruiken die in een speciaalzaak verkrijigbaar is.

Aansluiting van de handsfree microfoon

• Verbind de stekker van de handsfree microfoon met de koppeling MlC zichter op het apparaat

Aansluiting van de LINE-uitgangen

De CD-tuner beschicht over vier LINE-uitgangen voor de aansluiting van vermogensversterkers.

Gebruik voor de aansluiting van de cinch-bussen alleen hiervoor geschikte, afgeschermde cinch-kabels. Bij gebruik van andere kabels können zich storingen voordoen.

Houd de lenghte van de aansluitkabels zo kort möglichk.

Leg de kabels nicht in de buurt van andere kabels. Zo worden storende effecten op de kabels voorkomen.

Om verrormingen of verkeerde aanpassingen te voorkomen die tot schade aan het apparaat of de vermogensversterker{kunnen leiden, mogen aan de cinchaansluitingen alleen apparaten met precies deze cinchaansluitingen aangesloten worden. Let hierbij ook op de aansluitwaarden in de "Technische gegevens".

• Verbind de bussen OUT FL en FR met de ingangen van de vermogensversterker voor de Voorste luidsprekers.
• Verbind de bussen OUT RL en RR met de ingangen van de vermogensversterker voor dechterste luidsprekers.

De rode bus is de aansluiting voor het rechterkanaal.

De witte bus is de aansluiting voor het linkerkanaal.

Batterij afstandsbediening plaatsen/ervangen

Verwijder de batterij indien het apparaat langereijd Niet worden gelebruikt.

Lekkende of beschadigde batterijen können bij huidcontact bijtende wonden veroorzaken. Draag waarom in dit geval beschermende handschoenen.

Let erop dat de batterij Niet worden kortgesloten of in vuur worden geworpen. De batterij mag Niet worden opgeladen. Er bestaat explosiegevaar.

• Neem de afstandsbediening uit de stuurhouser, zoals hiervoor beschreven.
• Verwijder het deksel van het batterijvak aan de achterkant van de afstandsbediening.
• Plaats de batterij volgens de juiste poolrichting in het vak. De pluspool van de batterij moet maar boven wijzen.
• Sluit het batterijvak wee. Het deksel moet hoorbaar vastklikken.
• Bevestig de afstandsbediening wee in de stuurhouser, zoals hiervoor beschreven.

• Wanner de afstandsbediening Niet goed meer werkt, is de batterij leeg en moet worden verrangen dooreen neue batterij van hetzelfde type.
• Hierboven worden beschreiben hoe de batterij moet worden verrangen.
• Vervang de lege batterij door een neue 3V lithium knoopcel CR2025.

Neem het apparaat pas in gebruik wanner u zich met de functies en met deze gebruiksaanwijzing vertrouwd heeft gemaakt.

Controleer nog een keer of alle aansluitingen correct zich. Klem na de contrôle de minpool van de bois daccu wee aan.

Algemene bediening

Toets ^力 POWER/MUTE(1)

Met deze toets worden het apparaat in- en uitgeschakeld.

Druk kort op deze toets als het apparaat uit is om het apparaat in te schakelen of als het apparaat aan is om de actuele afspeelmodus korte tijd stom te schakelen. Door nogmaals te drukken, worden de stomschakeling weeer gedeactiveerd.

Druk ca. 2 sec. op deze toets om het apparaat uit te schakelen.

Voor het inschakelen kan ook op elke andere toets (ook op de afstandsbediening) worden gedrukt. De stomschakeling kan ook worden gedeactiveerd door de volumeregelaar/keuzeknop (2) te draaien of in te drukken.

Display (5)

Op het display (5) worden alle informatie met betrekking tot de geactiveerde functie weergegeven.

Toets RESET (29)

Deze toets zet alle instellingen op de in de fabriek ingestelde waarden terug.

Druk op deze toets in de volgende gevallen:

• na voltooiing van de inbouw- en aansluitwerkzaamheden
• wonneer het apparaat Nieteer op toetsbedieningen reageert
• wonneer op het display ondefinierebare tekens worden weergegeven

Menu-installingen

Volumeregelaar / keuzeknop (2)

In de normale modus worden met de volumeregelaar/keuzeknop (2) het volume geregeld.

Druk een ofeer keren op de regelaar om de parameters BAS (regeling lage tonen), TRE (regeling hoge tonen), BAL (instelling van de balans) en FAD (instelling van de fader) door te draaien aan de regelaar te veranderen.

Om verdere functies te selecteren, drukt u eerst langer (> 2 seconden) op de volumeregelaar/keuzeknop (2) en cervolgens nog een keer, maar slechts kort, tot de gewenste functie op het display verschijnt.

De opties bij de betreffende instelling worden door te draaien aan de volumeregelaar/keuzeknop (2) of door te drukken op de volumetoetsen (2) op de afstandsbediening geselecteerd.

Inschakelvolume INVOL

Bij het inschakelen van het apparatusaat worden het vooraf ingestelde volume geselecteerd.

Stel het gewenste inschakelvolume in door te draaien aan de volumeregelaar/keuzeknop (2).

Tijdinstelling ADJ

• Draai de volumeregelaar/keuzeknop (2) rechtsom om de uren in te stellen.
• Draai de volumeregelaar/keuzeknop (2) linksom om de minutes in te stellen.
• Deze instelling worden automatisch overgenomen wanner het display waar terugschakelt maar de basisweergave.

Bij ontvangst van een RDS-zender met overdracht vanijdgegevens worden de klok automatisch op de juisteijd ingesteld. De handmatig ingesteldeijd worden dan door de RDS-tijd overschreiben.

Toetsbevestigingstoon BEEP

De toetsbevestigingstoon kan op drie verschillende manieren worden ingesteld:

BEEP ALL: de toon is bij elke toetsbediening hoortaar.

BEEP 2ND: de toon is alleen te horen wonneer een toets longer wordt ingedrukt om de tweede functie van de toets te selecteren.

BEEP OFF: de toon is uitgeschakeld.

TAVOL

Bij de verkeersberichten en geactiveerde TA-functie worden hier het vooraf ingestelde volume geselecteerd.

Stel het gewenste volume voor de berichten in door te draaien aan de volumeregelaar/keuzeknop (2).

EON

Stel hier in of de RDS-EON-modus is in- of uitgeschakeld (voor toelighting wie "RDS als ontvangstconcept" verderop in deze handleiding).

ON: de EON-functie is ingeschakeld.

OFF: de EON-functie is uitgeschakeld.

DSP

Hier kurz u de ingebouwde signalalprocessor instellen.

DSP NONE: De digitale signalalprocessor isuitgeschakeld.

DSP CLAS: De klankkarakteristiek is aan klassieke muziek aangepast.

DSP ROCK: De klankkarakteristiek is aan rockmuziek aangepast.

DSP POP: De klankkarakteristiek is aan popmuziek aangepast.

DSP FLAT: De DSP is ingeschakeld, maar er vindt geen klankaanpassing plaats.

Bij ingeschakelde DSP is geen klankregeling met de regelaar voor bas en hoge tonen möglichk.

LOUD

Hier wordt de LOUDNESS-klankcorrectie ingesteld.

LOUD ON: De loudness-schakeling is geactiveerd.

LOUD OFF: De loudness-schakeling is uitgeschakeld. De klank worden nicht beinvoed.

Het menselijkoor hoor de lage tonen bij een lager geluidsvolume slechter. Door een stijging van dit freiendentiebereik bij lage geluidsvolumes (loudness-correctie) worden dit effect tegengegaan en de muziekweergave klinkt naturuijker.

LOC

Hier worden de gezoeligheid van het zenderzoekeken ingesteld.

LOC ON: Het zoekenaar zendersstopt alleen bij sterke zenders.

LOC OFF: Het Zoekenaar zenders stopt ook bij zwakkere zenders.

STEREO/MONO

Hier wirdt het ontvangsttype in de radiomodus ingesteld.

STEREO: De radio ontvangt de zender in stereo.

MONO: De radio ontvangt de zender in mono.

Bij zwakke zenders leidt de omschakeling waar mono-ontvangst tot minder stoorgeluiden.

ALRM

Hier worden ingesteld of het apparaat bij ontvangst van een rampmelding op het display de melding ALARM weergeeft of Niet.

ALRM ON: Bij een rampmelding worden ALARM knipperend op het display weergegeven.

ALRM OFF: Bij een rampmelding worden ALARM Niet op het display weergegeven.

De displaymelding is afhankelijk van het feit of de PTY-functie is ingeschakeld of Niet. Voorwaarde voor de weergave van het alarm isECHter dat er een zender is die deze melding verzendt.

Wanner de instelling ALRM OFF is geseleerd, worden de melding eveneens ontvangen maar worden er geen melding van gemaatk op het display.

Selectie van de weergavebron

Druk steeds op de toets / MODE (6) om de afzonderlijke weergavebronnen te selecteren.

De bronnen verschijnen in onderstaande volgorde:

Radio > CD > SD/MMC > USB > AUX > BT AUDIO

Wanner geen CD, USB-geheugen of SD/MMC-kaart is geplaatst/ingestoken of geen bluetoothbron is aangesloten, worden de betreffende afspeelbronnen bij de selectie overgeslagen.

Opropen van displayinformationie

Met de toets 9 / DISP (22) sunt u afhankelijk van de modus verschillende informatie over het display (5) oproepen. Door elke druk op de toets wordt de opgeroepen informatie verder geschakeld. Na 5 seconden schakelt het display automatisch waar om maar de basisweergave (eerste weergave in de opsomming onder).

Bij ontvangst van een RDS-zender

Radiomodus: Stationsnaam >ijd > programmatype > ontvangstfrequentie

CD/USB/SD-modus: CD/USB/SD-informatie > tijd > programmatype > ontvangstfreiectie > stationsnaam

Bij ontvangst van een Niet-RDS-zender

Radiomodus: Ontvangstfrequentie > tijd > PTY NONE > PS NONE

CD/USB/SD-modus: CD/USB/SD-informatie > tijd > PTY NONE > ontvangstfreiagentie > PS NONE

Wanner de zender geenijdgegevens of PTY-info uitzendt, worden NO CLOCK of PTY NONE weergegeven.

Radiomodus

RDS als ontvangstconcept

De affkorting RDS betekent Radio Data Systeem, d.w.z. dat er onhoorbare, gecodeerde extra informatie via de FM RDS zender worden meegestuurd.

U bent met de AN-8006 in het bezit van een CD-tuner die in staat is deze gecodeerde gegevens die door bijna alle zendstations worden uit gezonden, te verwerken.

De volgende belangrjke extra informatie worden uit gezonden:

-programma identificatie (PI)
- verkeersberichtcode (TP)
- verkeersbericht worden uit gezonden (TA)
programma servicenaam (PS)
- alternative frequencies (AF)
-programmatype (PTY)
- EON-informatie (EON)
-tijd (CT)

Programma Identificatie (PI)

Deze gegevens helpen de ontvanger om een zender duidelijk te identificeren. Zo kan de ontvanger onserscheid make nussen gebieden waarin hetzelfde programma wordt uit gezonden. De autoradio schakelt dus bij een zwakker wordende ontvangst alleen om aan een sterkere zender die bezelfde programma-identificatie uitzendt.

Verkeersbericht-code (TP)

Door dit signaal herkent de ontvanger dat een zender met verkeersinformatie worden ontvangen.

Verkeersbericht worden uit gezonden (TA)

Door dit signaal kan de CD-tuner een uit gezonden verkeersbericht herkennen en indien nodig de lopende weergave van een andere bron onderbreken.

Programma Servicenaam (PS)

Deze informatie geeft de ontvanger aan welke zender momenteel worden ontvangen. Deze worden direct op het display van de autoradio weergegeven, bijv. RADIO 3FM.

Alternatieve frequencies (AF)

Er worden een lijst van alternatieve frequencies meegestuurd die hetzelfde programma uitzenden. Wanner de ontvangen zender te zwak worden, dan herkent de ontvanger met behulp van het AF-siŋaal op welke freqüenties hij maar een zender moet zoeken, die better te ontvangen is.

Programmatype (PTY)

Deze code geeft de luisteraar informatatie over de inhoud van het uit gezonden programma (bijv. sport, klassiek, nieuws, enz.). De luisteraar kan dus doelgericht maar een bepaald programma zoeken.

Bovendien kan een nationalr rampalarm op deze manier worden verspreid. De PTY-service wird echter nicht door alle zenders aangeboden.

EON-informatie

Vele zenderketens met verschillende programma's hebben maar een programma met verkeersinformatie. Wanner er EON-informatie mee uit gezonden worden, schakelt een zodanig uitgevoerd apparaat bij verkeersberichten maar de verkeerszender om, hoewel er� aan een ander programma van de zenderketen worden geluisterd.

Wonneer men bijvoorbeeld maar Bayern 4 (zonder verkeersbericht) luistert, schakelt het apparaat bij een geactiveerde TA-functie gedurende het verkeersbericht om�<|im_start|> Bayern 3 (met verkeersbericht).

Tijd (CT)

Veel zenders zenden de actuèleijd in de RDS-gegevensuit. Wanner het apparaat dit signal ontvangt, worden de klok automatisch opijd gezet.

Het RDS-systeme haeft dus het voordeel, dat bij het verlaten van een zendergebied het omschakelenaar eenzfelde, better te ontvangen zender automatisch worden uitgevoerd. De omschakeling worden echter alleuenuitgevoerd, wonneer een betere zender met hetzelfde programma aanwezig is.

Korte, aan de ontvangst te wijten signalverzwakkingen, können ook door het RDS-systemen nicht worden geelimeerd, waar een voortdurend heb en weer schakelen van de autoradio het gevolg zou zijn. Dit zou door de luisteraar als veel storender worden ervaren dan kortstondige ontvangstoringen.

Een ander voordeel van het RDS-system is de vermeling van de zendernaam. De zendernaam van een RDS-zender worden op het display van de autoradio weergegeven.

Functie van de afzonderlijke toetsen

Toetsen /1(8) en /# (9)

Met deze toetsen worden de ontvangstfrequentie gewijzigd om zenders in de radiomodus in te stellen.

Wonneer een toets kort worden ingedrukt, worden het automatisch zoekenaar zenders geactiveerd. Het zoekenstopt pas bij de volgende goed te ontvangen zender.

Houd de gewenste toets gedrukt tot op het display (5) MANUAL worden weergegeven, om het automatische zoeken van zenders uit te schaken en de ontvangstfrequentie handmatig in te stellen.

Het apparaat schakelt na enigeijd waar aan het automatische zoeken terug; op het display (5) worden dan kort AUTO weergegeven.

Toets 0 / AMS (10)

Wordt deze toets kort gedrukt, dan worden de onder de stationstoetsen 1-6 (15) opgeslagen zenders ca. 5 seconden lang opgeroepen. Druk de toets opnieuw om de kanaalzoekfunctie te onderbreken.

Wanneer de toets langer worden ingedrukt, worden alle goed te ontvangen zenders automatisch op de stationtoetsen 1-6 (15) opgeslagen.

Na deze procedure worden de opgeslagen zenders als hierboven beschreiben onceveer 5 seconden opgevraagd.

-Toets /BAND (11)

Met deze toets worden het bandbereik van het radiogedeelte gekozen. Er staan 3 FM-bereiken en 2 MW-bereiken ter beschikking:

FM1 > FM2 > FM3 > MW1 > MW2

Op elk van de 5 bandbereiken konnen 6 zenders op de stationtoetsen 1-6 (15) worden opgeslagen.

• Stationtoetsen 1-6 (15)

Kort drukken > directe selectie van een eerder opgeslagen zender.

Lang drukken > de zojuist ontvangen zender worden op de betreffende stationtoets opgeslagen.

Elk van de drie FM-banden (FM1-3) en ook elk van de beiden MW-banden (MW1-2) heeft zes stationtoetsen. In totaal konnen dus 30 stationtoetsen worden bezet.

Toets 7 / TA (19)

Kort drukken > TA-functie worden in- resp. uitgeschakeld.

Wanner een zender met verkeersbericht worden ontvangen, worden op het display "TP" = Traffic Program weergegeven.

Bij een geactiveerde TA-functie knippert de afkorting "TA" op het display.

Tijdens een verkeersbericht worden de afkorting "TA" continu op het display weergegeven.

Na het activeren van de TA-functie start de ontvanger het zoeken wanner momenteel geen zender met verkeersberichten worden ontvangen. Het zoekenstoapt bij de volgende goed te ontvangen zender met verkeersinformatie.

Bij lopende weergave van een andere bron (bijv. CD) worden het programma voor de duur van het verkeersbericht stil geschakeld.

Wanner het volume erg zich staat ingesteld, gaat het geluidsvolume van het verkeersbericht automatisch omhoog maar een vooraf ingesteld niveau (zie TAVOL onder Menu-instellenen). Na afloop van het bericht worden het eerder ingestelde volume waar teruggezet.

Bij een geactiveerde TA-functie stopt het zoekenaar zenders alleen bij verkeersinformatiezenders

Toets 8 / AF/REG (20)

Kort drukken > AF-functie worden in- resp. uitgeschakeld.

Op het display verschijnt bij geactiveerde functie de weergave "AF". Wanner er een zwakke of helemaal geen RDS-zender worden ontvangen, knippert de weergave. Bij een goed te ontvangen zender verschijnt het symbol continu.

Bij ontvangst van een RDS-zender verschijnt op het display de naam van de zender.

Alleen in de AF-functie kan het apparaat bij het verlaten van het zendgebied zichstandig maar een betere zender omschaken.

Lang drukken > regionale code wordt in- resp. uitgeschakeld.

Druk ca. 2 seconden lang op de 8 / AF/REG-toets (20) tot op het display de weergave REG ON resp. REG OFF verschijnt. Door nog een keer langer op de toets te drukken, schakelt u:tussen de twee modi heb en weer. De normale displayweergave verschijnt na een pau seconden wee automatisch.

Wanner de regionale code ingeschakeld is (REG ON), schakelt het apparaat bij een zwakkere ontvangst alleen om maar een andere_freqentie met precies hetzelfde programme.

Wonneer de regionale code uitgeschakeld is (REG OFF) schakelt het apparaat bij een zwakkere ontvangst ook om maar een andere zender metdezelfde regionale code maar met een ander programme.

Toets PTY (21)

Kort drukken > PTY-functie worden in- resp. uitgeschakeld.

Lang drukken > het gewenste programmatype kan worden geselecteerd door aan de volumeregelaar/ keuzeknop (2) te draaien. U(Intkunt kiezen uit de volgende programmatypen:

NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA, CULTURE, SCIENCE, VARIORED, POP M, ROCK M, EASY M, LIGHT M, CLASSICS, OTHER M, WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL, LEISURE, JAZZ M, COUNTRY, NATION M, OLDIES, FOLK M, DOCUMENT, TEST,ALARM

Druk na instelling van het programmatype op de toets 山 / 山 (8) resp. toets 山 /# (9) om het zoeken waar programme's te starten.

Om de programmazoefungtie te stoppen, drukt u op een willekeurige toets.

Bij een geactiveerde PTY-functie stopt het zoekenaar zenders alleen bij een programma van de ingestelde programma-identificatie. Als een dergelijk programma nicht worden, verschijnt NOT FND op het display.

CD-modus

• Cd-station (26)

Open de cd-lade door te drukken op toets (7) en schuif hier de CD in voor afspelen via het DC-station. Het afspelen van de CD start automatisch.

De CD要去 altijd met de beschren van kant waar boven worden geplaatst.

-Toets (27)

Druk op deze toets om een geplaatste CD ui te werpen.

Toets 1 / ▶|| (12)

Druk op deze toetsijdens het afspelen om het afspelen van de CD kort te onderbreken. Door nogmaals te drukken, begint het afspelen weeop de plaats waar was gestopt.

Toetsen 山 山 / 山 ^ 山 (8) en 山 ^ 山 /# (9)

Deze toetsen dienen voor de keuze van de afzonderlijke nummers van een CD resp. voor het zoeken waar een bepaalde passage binnen een liedje.

De pijlen op de toetsen gehen de Zoekrichting (vooruit resp. achechteruit) aan.

Druk de toetsen kort om maar de volgende of vorige track te springen.

Druk lang op de toetsen om binnen een track een bepaalde passage te zoeken. De weergave worden in dit geval stil geschakeld.

Toetsen 6 / +10 (18) en toets 5 / -10 (17)

Druk op deze toetsen om snel 10 tracks verder of terug te springen. Ze functioneren net als de toetsen 山 / ^ 喜 (8) en 山 山 山 (9), darüber worden er telkens 10 tracks overgeslagen.

Toets 2/SCN (13)

Druk op deze toets om iedere track van de CD 10 seconden lang af te spelen. Op het display verschijnt SCN.

Druk nogmaals op deze toets om de functie weeer uit te schakelen. Op het display verdwijnt de weergave SCN. De weergave worden vanaf hier weeer normala uitgevoerd.

Toets 3 / RPT (14)

Druk op deze toets om de huidige track te herhalen. Op het display verschijnt RPT.

Druk nogmaals op deze toets om de functie waar uit te schakelen. Op het display verdwijnt de weergave RPT. De weergave worden vanaf hier weeer normala uitgevoerd.

Toets 4 / SHF (16)

Druk op deze toets om de toevalsfunctie te activeren. De tracks worden in een willekeurige volgorde afgespeeld. Op de display verschijnt SHF.

Druk nogmaals op deze toets om de functie waar uit te schakelen. Op het display verdwijnt de weergave SHF. De weergave worden vanaf hier weeer normala uitgevoerd.

• Zoekfuncties bij MP3-modus

Zoekenaartracknummer

• Druk eenmaal op de toets 0 /AMS (10) tot 00^* - - - - op het display (5) verschijnt.

• Draai aan de volumeregelaar/keuzeknop (2) om het tracknummer te kiezen.

• Druk op de toets / BAND (11) resp. / BND / ENT (30) op de afstandsbediening en de gewenste track wird automatisch afgespeeld.

Zoekenaartracknaam

• Druk eenmaal op de toets 0 /AMS (10) tot A***** op het display (5) verschijnt.
• Draai aan de volumeregelaar/keuzeknop (2) om de eerste letter te kiezen.
• Druk op de volumeregelaar/keuzeknop (2) ter bevestiging, de tweede letter knippert.
• Ga voor de overige letters op bezelfde wijze te werk. Er要去en minimaal drie letters worden geselecteerd om een duidelijke Zoekactie möglich te make.
• Druk op de toets / BAND (11) resp. / BND / ENT (30) op de afstandsbediening om het zoeken waar de tracknaam te starten.
• Wanner Meerere tracks met de ingevoerde letters worden gezonden, geeft het display (5) deze aan.
• Draai aan de volumeregelaar/keuzeknop (2) om de track te kiezen.
• Druk op de toets / BAND (11) resp. / BND / ENT (30) op de afstandsbediening en de gewenste track worden automatisch afgespeeld.

Wonneer geen track met de ingevoerde letters worden gezonden, geeft het display (5) NO MATCH aan.

Zoekenaarddirectionarnamen

• Druk drie keer op de toets 0 / AMS (10).
• Draai aan de volumeregelaar/keuzeknop (2) om de directory te kiezen.
• Druk op de toets Q / BAND (11) resp. Q / BND / ENT (30) op de afstandsbediening en de eerste track van de geseleeteerde directory worden automatisch afgespeeld.

Weergave van de ID3-informatie

Tijdens het afspelen verschijnen de ID3-gegevens zoals titel, artiest en album als lopende tekst op het display (5).

Deze informatatie kan alleen worden getoond wanner de ID3-dag gegevens in de versie 1.0 of 2.0 op de cd beschikbaar is.

- Gebruik met Mixed-Mode CD's

Mixed-Mode CD's (CD's met zowel CD-audiobestanden als MP3-bestanden) können met deze CD-tuner worden afgespeeld.

Het aftspelen begint in dit geval met de MP3-bestanden en daarna volgen de CD-audiobestanden.

USB/geheugenkaart-modus

Het apparaat heeft een USB-interface en een geheugenkaartlezer voor SD/MMC-kaarten.

MP3-bestanden die op deze media opgeslagen zijn, können weergegeben worden.

Vanwege de große verscheidenheid van apparaten met USB- en SD/MMC-kaartinterfaces en hun soms erg fabricagespecifieke functies kan nicht gegardeerd worden dat alle media herkend worden en alle bedieningsmogelijkheden in combinatie met dit apparaat beschikbaar+zijn.

De USB-interface is uitsluitend bestemd voor USB-sticks en nicht voor aansluitingen van MP3-spelers.

Voordat u een USB-stick of SD/MMC-kaart waaruit het apparaat verwijdert, dient u de weergavebron te wijzigem met de toets MODE (6) bzw anders storingen kuren ontstaan of gevevens verloren gaan.

Wanner een USB-stick of een SD/MMC-kaart bij het insteken nicht worden herkend, dient u het geheugenmedium even te verwijderen en opnieuw in het apparatus te steken.

De media要去en FAT 32 geformatteerd zich.

• Steek de USB-stick in de USB-aansluiting (24).
  Bij gebruik van een geheugenkaart steekt u deze in de SD/MMC-kaartsleuf (25).
• Het apparatus schakelt automatisch maar de betreffende ingang en start de weergave.
• De bedijening is identiek aan de bedijening bij de CD-MP3-weergave.

Functies van de afstandsbediening

Bijna alle functies van de CD-tuner können ook met de meegeleverde afstandsbediening worden uitgevoerd. Daarnaast kan het apparaat ook handig en veilig worden bediend via de Bluetooth® handsfreeset op het stuur.

De toetsen metdezelfde benamingen als op het apparaat hebben ookdezelfde functies.

De functie van de volumeregelaar/keuzeknop (2) is hierbij darüber ingedeeld in twee afzonderlijke bedieningselementen:

• De toetsen aan dechterzijde van de afstandsbediening hebben bezelfde functie als bij het draaien aan de volumeregelaar/keuzeknop (2).
• De toets / BND/ENT (30) heeft bezelfde functie als drukken op de volumeregelaar/keuzeknop (2).

Bluetooth®-Bedrijf

Om een optimale telefoonontvangst möglich te makeen en de elektromagnetische straling in het voertuig zo laag möglich te houden,要去 bij het mobiele telefoongebruik algd een externe antennweorden gebruikt.

Voor het automatisch aannemen van binnenkomende gesprekken, moet de automatische gespreksontvangst op de cd-tuner (zie menu van de handsfree-installatie) en ook op de mobiele telefoon (zie overeenkomstige handleiding) worden geactiveerd. Dit is in veel landen een voorwaarde voor het legaal gebruiken van handsfree-installaties tijdens de rit.

In het Bluetooth®-bedrijf kan de cd-tuner als handsfree-installatie voor mobiele telefoons en/of als weergaveapparaat voor Bluetooth®A2DP-audio-streaming worden gebruikt. Echter, voordat een overdracht maybeijk isussen uw mobiele telefon resp. Bluetooth®-apparaat en de cd-tuner, moeten de beiden apparaten met elkaar worden gekoppeld. Dit proces worden 'Pairing' genoemd.

Pairing

• Zolang er geen Bluetooth®-apparaat aan de cd-tuner is gekoppeld, knippert het Bluetooth®-symbool in de display.
• Schakel uw Bluetooth®-apparaat in en activeer ook hier de pairing-modus (zie hiervoorde handleiding van het betreffende apparaat). Het apparaat zoekt dan waar Bluetooth®-apparaten in het ontvangstbereik.
• Als de cd-tuner werd gezonden, geeft uw Bluetooth®-apparaat de naam ANSON- - BT waar.
• Voer het wachtwoord 0000 in, om de beiden apparaten te koppelen.
• Na een geslaagd pairing-proces geeft de display (5) continu het Bluetooth®-symbooleer.
• Om de koppelengeerongedaan te maken, de toets 7 / TA (19) indrukken en ingedrukt honden. In de display wordt DEL PAIR weergegeven en het Bluetooth®-symbool knippert weeer. Hierbij worden alle gegevens van de koppelengewist.

Er kan aktijd maar een Bluetooth®-apparaat aan de cd-tuner worden gekoppeld. Indien er al een actieve Bluetooth®-koppeling aanwezig is, worden een verdere verbinding afgewezen. Om een ander Bluetooth®-apparaat aan de cd-tuner te koppelen,要去 eerst de oude koppeling, zoals boven beschreiben, worden opgeheven.

Als de cd-tuner of het Bluetooth®-apparaat, met welke een actieve koppeling bestaat, wordenuitgeschakeld of verwijderd uit de reikwijdtde, worden de verbinding onderbroken. Bij het opnieuwinschaken, resp. als het Bluetooth®-apparaat waar in de reikwijdtde van de CD-tuner komt, worden de verbinding automatisch weer opgebouwd. In de display van de cd-tuner verschijnt kort CONNECT en het knipperende Bluetooth®-symbool verschijnt weecontin in de display.

Om de automatische opbouw van de verbinding möglich te makeen moet deze functie op het Bluetooth®-apparaat eventuele worden geactiveerd (lees hiervoor a.u.b. de handleiding van uw Bluetooth®-apparaat).

Voeren van een telefoongesprek

• Druk op de toets TEL MENU (4) om maar de telefonmodus te gaan.
• Kies het gewenste telefoonnummer met de numerieke toetsen.
• Het gekozen nummer verschijnt op het display (5).
• Druk op de toets MODE (6) om te bellen.

Druk de toets TEL MENU (4)ijdens het invoeren van het telefoonnummer om correcties UIT te voeren.

Opnemen van een inkomend telefoongesprek

• Als het automatische opnemen van gesprekken Niet geactiveerd is, druk dan op de toets / MODE (6) om het gesprek op te nemen.

Weigeren van een inkomend telefoongesprek

• Druk op de toets BAND (11) om het telefoongesprek te weigeren.

Beëindigen van een telefoongesprek

Druk op de toets BAND (11) om het telefoongesprek te beeindigen.

Numerherhaling

• Druk lang op de toets MODE (6) om hetIRST gekozen telefoonnummer te herhalen.
• Op het display verschijnt REDIAL, hetIRST gekozen telefoonnummer wordt opnieuw gebeld.

Gesprek overnemen

• Drukijdens een gesprek 2 sec. op de toets / MODE (6) om het gesprek op de mobiele telefoon of de handsfree set over te nemen.

Nummerweergave

Bij een inkomende oproep worden het telefoonnummer van de beller op het display (5) weergegeven.

Wanner de beller de nummerweergave heeft onderdrukt of wanner het GSM-network desze functie nicht ondersteunt, werkt de nummerweergave Niet.

Menu van de handsfree set

Wanner u bij een geactiveerde Bluetooth®-verbinding langer op TEL MENU (4) drukt, komt u in het menu van de handsfree set. Hier kurz u door herhaaldelijk op TEL MENU (4) te drukken de verschillende menuopties selecteren:

PRE NUM: lijst van opgeslagen telefoonnummers (max. 10)

RECEIVED: lijst van 10 staat inkomende oproepen

DIALED: lijst van 10 staat uitgaande oproepen

MISSED: lijst van 10的那一台的 gemiste oproepen

AUTO ANS (MANU ANS): omschakeling tussen handmatig en automatisch opnemen van telefoon

Algemene bediening van de menu's:

• Druk op de volumeregelaar / keuzeknop (2) om een menuoptie te selecteren.
• Draai aan de volumeregelaar / keuzeknop (2) om een selectie uit te voeren.
• Om het menu waar te verlaten, drukt u nogmaals op de toets BAND (11).

Opslaan van telefoonnumers in het geheugen:

• Kies PRE NUM.
• Druk op de volumeregelaar / keuzeknop (2).
• Draai aan de volumeregelaar/keuzeknop (2) tot de gewenste geheugenplaats (0-9) worden weergegeven.
• Druk nogmaals op de volumeregelaar / keuzeknop (2).
• Voer het telefoonnummer in met de numerieke toetsen.
• Druk op de volumeregelaar/keuzeknop (2) om het telefoonnummer op te slaan.

Druk lang op de toets / * (8)ijdens het invoeren van het telefoonnummer om correcties uit te voeren.

Als een telefoonnummer op een geheugenplaats worden opgeslagen waarop al een telefoonnummer stond, dan worden dit oude telefoonnummer gewist.

Kiezen uithetelefoonboek:

Kies PRE NUM.
- Druk op de volumeregelaar / keuzeknop (2).
- Kies het gewenste telefoonnummer door te draaien aan de volumeregelaar/keuzeknop (2).
- Druk op de toets MODE (6).
- De verbinding worden gemaakt.

Kiezen uithet menu:

• Als een telefoonnummer op het display worden weergegeven (uit het menu PRE NUM, RECEIVED, DIALED of MISSED), kan dit nummer door te drukken op de toets / MODE (6) reckstreeks worden gekozen.

Omschakeling tessen handmatig en automatisch opnemen van telefoon:

• Kies AUTO ANS resp. MANU ANS door te draaien aan de volumeregelaar/keuzeknop (2).

AUTO ANS: de handsfree set brengt de verbinding met een inkomende oproep automatisch tot stand.

MANU ANS: de verbinding met een inkomende oproep要去 handmatig met de toets / MODE (6) tot stand worden gebracht.

Audio-streaming

Audio-streaming is het verzenden van audiogeveens (muziek) per Bluetooth® b.v. vanaf een mobiele telefoon maar de CD-tuner.

Wanner u een A2DP-geschikt Bluetooth®-apparaat heeft, dan kurz u het zoals hiervoor beschreven, via een pairing-procedure met de CD-tuner verbinden en een audioverzending opbouwen.

• Verzeker uzelf ervan, dat beiden apparaten m.b.v. pairing verbonden werden.
• Start de weergave/audioverzending bij uw Bluetooth®-apparaat (zie betreffende handleiding).
• Druk op de toets MODE (6), totdat BT AUDIO op het display (5) verschijnt.
• De audioverzending is nu geactiveerd.
  U kunt de weergave van uw Bluetooth®-apparaat nu zoals gebruikelijk met de toetsen / * (8), /# (9) en 1 / ▷|| (12) regelen.

Onderhoud

Controller regelmatig de technische verilgheid van de CD-tuner. Kijk het aansluitsnoor en de behuizing op beschadigingen na.

Indien kan worden aangenomen dat gebruik zonder bevaren nicht meer möglichk is, dan要去 het product buiten bedrivij worden gesteld en worden beveiligd gegen onopzettelijk gebruik. Verbinding met boordnet verbeken!

U mag ervan uitgaan dat een veilig gebruik Niet meer möglichk is indien:

• het apparaat zichtbaar is beschadigd
• het apparaat Niet meer goed functioneert of
• het te zwaar mechanismisch is belast.

Gelieve volgende veiligheidsvoorschriften nauwgezt op te volgen vórdat u de CD-tuner reinigt of onderhoudt:

Bij het openen van deksels en/of het verwijderen van onderdelen van het apparaat+kennen spanningvoerende delen vrij komen te liggen.

Daarom moet het apparaat voor onderhoud of reparatie worden losgekoppeld van alle spanningsbronnen.

Condensatoren in het apparaat+kunnen nog geladen+zijn, zelfs als het van alle spanningsbronnen is losgekoppeld.

Een reparatie mag uitsluitend worden uitgevoerd door een vakman die vertrouwd is met de risico's resp. relevante voorschriften.

Het apparaat is verder onderhoudsvrij. Reinig de buitenkant van het apparaat uitsluitend met een zachte, droge doek of borstel.

Gebruik in geen geval agressieve schoonmaakmiddelen of chemische oplossingen, aangezien deze het oppervlak van de behuizing kuren beschadigen.

Gebruik

• Een te hoog volume binnen in de auto heeft tot gevolg dat akoestische waarschuwingssignalen nicht meer kuren worden waargenomen. Hierdoor brengt u uzelf en andere wegbebruikers in gevaar. Let.darom op dat het volume Niet te hard staat.

• Onachtzaamheid in het verkeer kan leiden tot ernstige ongelukken. Daarom mag de Hifi-installatie uitsluitend worden bediend als de verkeersituatie het toelaat. Zorg bovendien dat uw aandacht door het bedieren van de installmentie Niet van het verkeer worden afgeleid.

• Om veiligheidsredenen is het in vele landen reeds verplicht om bij het Telefonerenijdens het rijden een handsfree-installatie te gebruiken. Het Telefoneren mag alleen in handsfree-bedrijf met het automatisch opnemen van het gesprek worden uitgevoerd. Het kiezen van telefoonnummers mag alleen bij stilstaand voertuig worden uitgevoerd. Informeer uzelf goed over het gebruik van de handsfree-installatie en houd u aan de betreffende verkeersvoorschriften van het land waar u zich op dat moment bevindt.

• Het worden afgeraden gedurende een langereperiode waar muziek met een te hoog volume te luisteren. Hierdoor kan het gehoor beschadigd raken.

Met de Renkforce AN-8006 CD-tuner heeft u een betrouwbaar product aangeschaft dat volgens de{niewste technische inzichten vervaardigd werk.

Toch kunnen zich problemen of storingen voordoen.

Daarom wordt hieronder beschreiben hoe eventuele storingen können worden verholpen:

Neem.altijd deveiligheidsvoorschriften in acht!

Geen weergave, display en verlichting branden nicht.

• Autozekering defect. In de gebruiksaanwijzing van uw auto de betreffende zekering zoeken en controleren.
• Pluskabel/massakabel losgeraat. Apparaat uitbouwen en de aansluiting van de kabel controlleren.

Weergave alleen via een luidspreker.

• Balanceregeling versteld. Balanceregeling als beschreiben instellen.
• Luidsprekeraansluiting is losgeraat. Apparaat en/of luidspreker uitbouwen en aansluitingen controleren.

Weergave alleen via de voorste ofchterste luidsprekers.

• Faderregeling versteld. Faderregeling instellen.
• Luidsprekeraansluiting is losgeraat. Apparaat en/of luidspreker uitbouwen en aansluitingen controleren.

Bij radiomodus worden nauwelijks zenders ontvangen.

• Antenne nicht geheel utgetrokken. Antenne geheel uittrekken.
• Antenneaansluiting is uit het apparaat losgeraatk. Apparaat uittbouwen en aansluiting controleren.
• Antenne defect. Aansluiting, aarding en antennene controleren.

Storingen bij radio- en CD-weergave.

• Storingen komen via de pluskabel in het apparaatterecht. Extra ontstoringsfilter in de pluskabel inbouwen. Auto EVT. met extra ontstoringsstekkers, verdelifervingers enz. ontstoren.

Onderbrekingen bij CD-weergave.

• De inbouwhoek van max. 30^ werk overschreten.
• Het oppervlak van de Cd is beschadigd of vuil.

• De CD is nicht met de bedrukte kant boven gepaatst.
• Het oppervlak van de Cd is extreem vuil.
• De CD is verrormd.
• De temperatuur in het voertuig is te hoog.
• De luchtvochtigheid in het voertuig is te hoog, waterdamp codenseert op het CD-oppervlak en maakt de CD hierdoor onleesbaar. Wacht tot al het condenswater is verdampt.
• De CD is nicht in een compatibel formaat gemaakt.

Het apparaat reageert nicht op het indrukken van toetsen.

• De ingebouwde microprocessor moet worden geseset. Druk op de toets RESET (29) achefter het frontpaneel.
• Het frontpaneel werk Niet goed op het apparaat geplaatst.

Bij het indrukken van de stationtoetsen hoort men slechts ruisen.

• Geen zender geprogrammeerd. Zender zoals beschreiben programmeren.

Na iedere uitschakeling van het apparaat gaat de zenderopslag verloren.

• Continue plusaansluiting nicht aangesloten of kabel losgeraatk. Continue plusaansluiting volgens de gebruiksaanwijzing aansluiten of controlleren of de kabel correct is aangesloten. Controller de betreffende zekering van het voertuig.

• Het aingesloten apparaat ondersteunt de Bluetooth®A2DP-audioverzending Niet.
• Het apparaat is nicht met de CD-tuner verbonden. Voer de pairing-procedure UIT.

De overdrachtskwaliteit bij handsfree-bedrijf is slecht.

• De afstand:tussen microfoon en de luidsprekers van het voertuig is tegering.
• De microfoon bevindt zich in de luchtstroom van het schuifdak, een geopend raam, ventilatie o.d.
• De afstand:tussen de spreker en de microfoon is te groot.

Andere reparations dan hierboven beschreiben, mogen uitsluitend door een erkendvakman worden uitgevoerd.

Technische gegevens

Algemeen

Voedingsspanning 12V=

Batterij afstandsbediening 3V lithium knoopel CR2025

Uitgangsvermogen 4 x 40W (max.)

Uitgangen 4 x luidspreker

4 x Line out

Interfaces .Bluetooth, USB en SD/MMC-Card

Telefoonnummergeheugen 10

Inbouwschacht 1 DIN (182 x 53mm)

Inbouwdiepte 170mm

Gewicht 1,5kg

Tuner

Ontvangstbereik FM 87,5-108,0MHz

AM 522-1620kHz

Stationgeugens 30

FM-gevoeligheid 4uV (S/N=30dB)

Tussenfrequentie FM 10,7MHz

AM 450kHz

Cd-spealer

Afspeelbare media CD/CD-R/RD-RW/MP3

Het product dient na afloop van de levensduur volgens de geldende wettelijk voorschriften afgevoerd te worden.

Afvoeren van lege batterijen/accu's

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu's in te leveren; verwijdering via het huisvuil is Niet togetestaan!

Batterijen/accu's die schadelijke stoffen bevatten worden gekenmerkt door de hiernaast vermelde symbolen, die erop wijzen dat deze Niet via het huisvuil moot worden afgevoerd. De aanduidingen voor irriterend werkende, zware metalen zich: Cd = cadmium, Hg = kwik, Pb = lood. Lege batterijen/ accu's können gratis ingeleverd worden bij de verzamelplaatsen van uw gemeente of bij verkooppunten van batterijen en accu's.

Verklaring van conformiteit

Hierbij verklaart de fabrikant dat dit product in overeenstemming is met de voorwaarden en alle relevante voorschriften van de richtlijn 1999/5/EG.

De bij dit product behorende verklaring van conformiteit Aunt u vinden op www.conrad.com.
