Voorgeschreven gebruik 112

Verklaring van symbolen 112

Veiligheidsvoorschriften 113

Bedieningselementen 114

Productbeschrijving 116

Mechanische inbouw 117

Inbouwplaats 117

Afnemen en aanbrengen van het bedieningspaneel 118

Inbouw in de radioschacht 118

Demontage 120

Elektrische aansluiting 121

Aansluiting van de luidsprekers en de stroomvoorziening 122

Aansluiting van de antenne 123

Aansluiting van de LINE-uitgangen 124

Aansluiting AUX IN 124

Bediening 125

Algemene bediening 125

Menu-instellingen 128

Radiomodus 130

CD-modus 136

USB/geheugenkaart-modus 140

Onderhoud 141

Gebruik 142

Tips voor het gebruik van cd's 142

Afvalverwijdering 142

Verhelpen van storingen 143

Hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Volg de instructies van de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een ongevaarlijke werking te garanderen!

Deze gebruiksaanwijzing hoort bij dit product. Deze bevat belangrijke instructies voor de inbedrijfstelling en het gebruik. Neem deze instructies in acht, ook wanneer u het product aan derden doorgeeft. Bewaar deze gebruiksaanwijzing zorgvuldig om later nog eens door te kunnen lezen!

Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be.

Voorgeschreven gebruik

De Renkforce RCD-3038KL CD-tuner is ervoor bedoeld om radiozenders in voertuigen te ontvangen, audio-CD's en audiogegevens van de passende geheugenmedia weer te geven en de op die manier verkregen audiosignalen te versterken.

Het apparaat moet voor het afspelen op luidsprekers worden aangesloten.

Dit product is alleen geschikt voor aansluiting op een 12 V-gelijkspanning boordnet met negatieve pool van de accu aan de carrosserie. Het apparaat mag alleen in voertuigen met dit soort boordspanning worden ingebouwd en gebruikt.

Door het montagetype dient de gebruiker er voor te zorgen dat het apparaat tegen vocht en nattigheid beschermd wordt.

Een andere toepassing dan hierboven beschreven, kan leiden tot beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting, brand of elektrische schokken.

Het gehele product mag niet worden aangepast of omgebouwd en de behuizing mag niet worden geopend.

Volg alle veiligheidsinstructies in deze gebruiksaanwijzing op!

Verklaring van symbolen

Het symbool met een uitroepteken wijst de gebruiker erop, dat hij/zij voor de ingebruikneming van het apparaat de gebruiksaanwijzing moet lezen en deze bij het gebruik in acht moet nemen.

Het „hand“ symbool wijst op speciale tips en bedieningsvoorschriften.

Bij schade veroorzaakt door het niet opvolgen van de gebruiksaanwijzing, vervalt het recht op garantie. Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk!

Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsvoorschriften, zijn wij niet verantwoordelijk. In dergelijke gevallen vervalt elke aanspraak op garantie!

• O m veiligheids - en vergunnings redene product niet toegestaan.
• Als spanningsbron mag alleen het 12 de accu aan de carrosserie van de auto) worden gebruikt. Sluit het apparaat nooit aan op een andere spanningsbron.
• Zorg voor een correcte ingebruiknemin in acht.
• Bij een geopend apparaat of overbrug c uittreden. Wanneer andere dan in deze gebruiksaanwijzing aangegeven bedieningselementen gebruikt of andere procedures toegepast worden, kan dit leiden tot een gevaarlijke blootstelling aan straling.
• Houd het product buiten bereik van ki inschatten welke gevaren aan het gebruik van elektrische apparatuur zijn verbonden.
• Stel het apparaat niet bloot aan hoge mechanische belastingen.
• Het apparaat mag nooit zonder toezich
  • Laat verpakkingsmateriaal niet achtel
• Neem ook de veiligheidsinstructies en op het apparaat worden aangesloten.
• Indien u vragen heeft over de correct gebruiksaanwijzing geen oplossing voor kunt vinden, neemt u dan contact op met onze technische helpdesk of met een andere elektromonteur.

Bedieningselementen

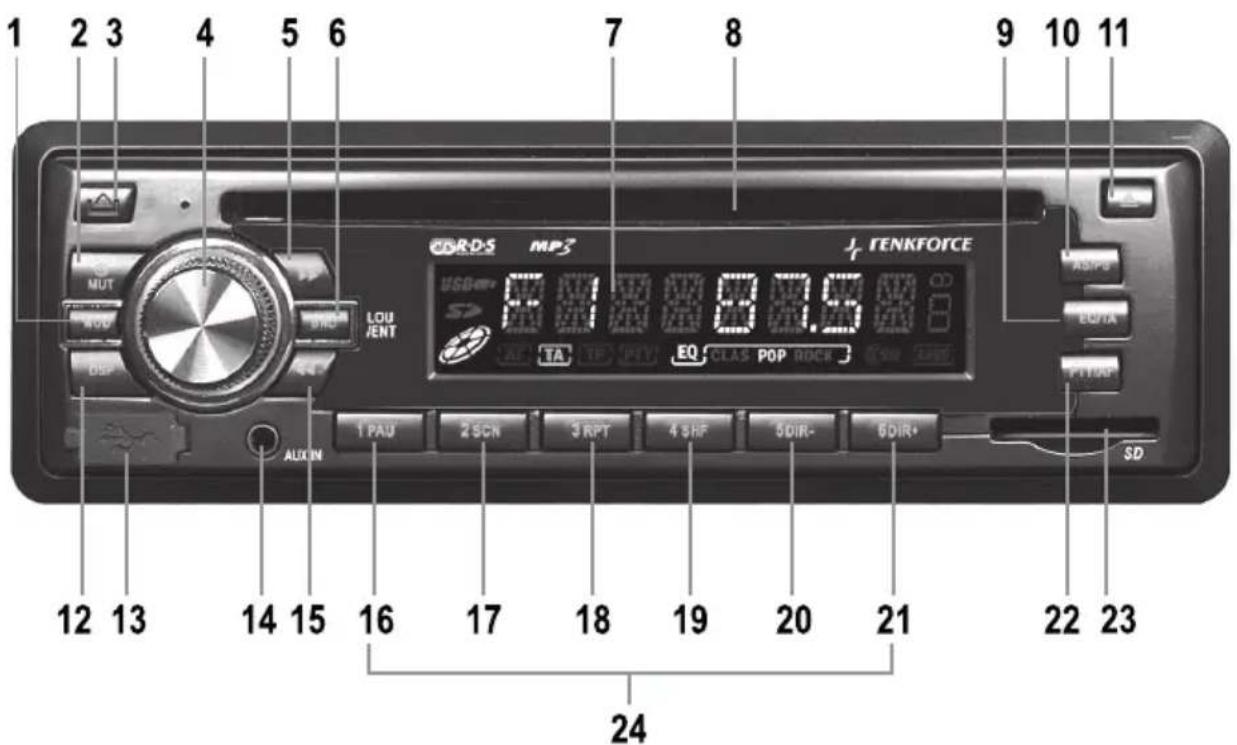

1 2 3 4 5 6 7 8 9 10 11 MUT USB S LOU VENT TA EQ CLAS POP DDR + RENKFORCE 1 PAU 2 SCN 3 RPT 4 SHF 5DIR- 6DIR+ SD 12 13 14 15 16 17 18 19 20 21 22 23 24

Bedieningselementen

J _r RENKFORCE

(1) Toets MOD
(2) Toets /MUΦ
(3) Toets
(4) Draairegelaar VOLUME / toets SELECT
(5) Toets ▶▶
(6) Toets BND/LOUD/ENT
(7) LCD-scherm
(8) CD-opening
(9) Toets EQ/TA
(10) Toets AS/PS
(11) Toets
(12) Toets DSP
(13) USB-interface
(14) Aansluiting AUX IN
(15) Toets ◀◀
(16) Toets PAU
(17) Toets SCN
(18) Toets RPT
(19) Toets SHF
(20) Toets DIR-
(21) Toets DIR+
(22) Toets PTY/AF
(23) Geheugenkaartlezer
(24) Stationstoetsen

Productbeschrijving

Dit toestel is voorzien van een afneembaar voorste bedieningsgedeelte, AM/FM-stereo-radiogedeelte, een USB-interface, een MMC/SD-kaartleestoestel en een CD/CD-R/CD-RW/MP3-speler met de volgende kenmerken:

• Ho o g u i t g a n g s v e r m o g e n ( 4 x 4 0 W
• Voorversterkeruitgang voor de aansluiting van een vermogenversterker
- Front AUX voor a an sluiting van
- Elektronische regeling van volume, lage tonen, hoge tonen, fader en balance
- Digitale signaalprocessor voor de aanpassing van de klankkarakteristiek aan verschillende muziekgenres
- Loudness - schakeling
• F M - t u n e r m e t R D S - f u n c t i e
• Nauwkeurige elektronische afstemming van de zenders door PLL-tuner
• 30 program meer bare station ge he
- Handmatig/automatisch zoeken naar zenders in beide richtingen
- Automatische opslag van zenders/doorzoeken van het programmageheugen
- Elektronische schokonderdrukking ter voorkoming van onderbrekingen bij de CD-weergave
• A l f a n u m e r i e k D O T - m a t r i x - s c h e r m
• I D 3 - d a g - w e e r g a v e b i j a f s p e l e n v
• T i j d i n s t e l l i n g v i a h e t R D S - s y s t
• ISO - a a n s l u i t t e r m i n a l

Mechanische inbouw

J _r RENKFORCE

In de meeste auto's is af fabriek een inbouwplaats voor de autoradio aanwezig. De keuze voor deze inbouwplaats is vanuit veiligheidstechnisch oogpunt gemaakt. Daarom is het verstandig de autoradio op deze plek in te bouwen.

Het toestel heeft een DIN-montageopening met de afmetingen 182x53 mm nodig. Deze afmetingen zijn genormeerd en worden normaal gesproken door alle autofabrikanten aangehouden.

Wanneer geen inbouwuitsparing aanwezig is, vraag dan uw dealer naar de beste montageplaats voor de autoradio.

Kies de inbouwpositie zorgvuldig, zodat het apparaat geen invloed heeft op het rijden van de bestuurder of hem/haar van het verkeersgebeuren afleidt.

Gebruik alleen het meegeleverde montagemateriaal om een veilige montage te garanderen.

Wijzigingen aan het voertuig die door het inbouwen van de CD-tuner of andere componenten noodzakelijk zijn, moeten altijd zodanig worden uitgevoerd, dat daardoor geen vermindering van de verkeersveiligheid of de constructieve stabiliteit van de auto wordt veroorzaakt. Bij veel auto's vervalt al bij het uitzagen van een plaatgedeelte de goedkeuring.

Omdat het apparaat bij gebruik warmte voortbrengt, moet de montageplaats ongevoelig voor warmte zijn.

Let op dat bij het boren van montagegaten elektrische kabels, remleidingen, brandstoftank enz. niet worden beschadigd.

Neem bij gebruik van gereedschap voor het inbouwen van uw auto-HiFi-componenten altijd de veiligheidsinstructies van de fabrikant van het betreffende gereedschap in acht.

Houd bij de montage van de autoluidsprekers resp. uw HiFi-installatie rekening met het gevaar dat bij een ongeluk verwondingen kunnen ontstaan door losgerukte apparatuur. Bevestig daarom elk onderdeel stevig op een plaats waar het geen gevaar vormt voor inzittenden.

Controleer vóór de montage van het apparaat de diepte van de geplande montageplaats.

Inbouwplaats

De inbouwhoek ten opzichte van het horizontale vlak moet kleiner dan 30° zijn. Een te schuin gemonteerd apparaat kan problemen bij het afspelen van cd's veroorzaken.

Mechanische inbouw

Afnemen en aanbrengen van het bedieningspaneel

Ter voorkoming van diefstal kan het front van het apparaat worden genomen.

• Voordat u het frontgedeelte afneemt, drukt u lang op de toets ⏻/MUT (2) om het apparaat uit te schakelen.

- D r u k o p d e t o e t s (3), het frontpaneel wordt losgemaakt.

- Neem het frontpaneel van de ra

- O m het frontpaneel aan te breng op de rechterrand in de geleiders op het frontpaneel grijpen. Druk dan op de linkerzijde van het frontpaneel om het vast te maken.

• O e f e n d a a r b i j g e e n d r u k u i t o p

Controleer of u het frontpaneel met de juiste zijde boven op het apparaat hebt geplaatst.

Druk het frontpaneel niet te stevig tegen het apparaat wanneer u het plaatst. Het kan eenvoudig worden geplaatst door links zacht tegen het apparaat te drukken tot het inklikt.

Wanneer u het frontpaneel meeneemt, berg het dan op in het meegeleverde etui.

Inbouw in de radioschacht

• Verwijder de twee borgmoeren v

• Neem het frontpaneel af (stap 1)
  • Ma a k het k u n s t s t o f frame aan de en van het apparaat te trekken (stap 2).
• O n t g r e n d e l h e t i n b o u w k a d e r m e t d
• Trek het in bouw frame naar achter

1 2 3 3 4 Sediment

• Schuif het in bouw frame in de in b

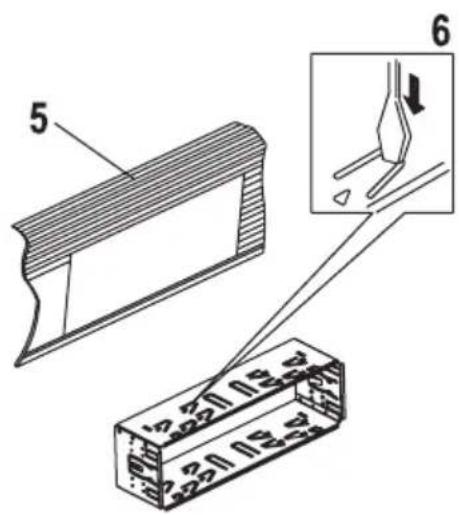

  • Verbuig een paar van de sluitkle (stap 6).

• Nadat u alle elektrische verbin het inbouwframe tot het veilig vastklikt.
• Steek het kunststofframe weer o

Bewaar de twee ontgrendelingssleutels zorgvuldig. Deze heeft u voor een eventuele demontage van het apparaat weer nodig.

• Be ve i l i g het a p p a r a a t e x t r a t e g
• Bij de meeste voertuigen is een dan dient u het apparaat met de meegeleverde geperforeerde strip te bevestigen.

Ga bij de bevestiging te werk zoals weergegeven op de volgende afbeelding:

• Neem het frontpaneel af.
  • Ma a k het kunst st of frame aan de en van het apparaat te trekken.
• Ste e k d e t w e e o n t g r e n d e l i n g s s l e apparaat los is.
  • Draai de bevestigingsschroef aa
• Trek de autoradio aan de on t gre
  • Ma a k a l l e e l e k t r i s c h e v e r b i n d i n

Elektrische aansluiting

De elektrische aansluiting mag uitsluitend door een deskundige worden uitgevoerd.

Om kortsluiting en daaruit voortkomende schade aan het apparaat te voorkomen, moet tijdens het aansluiten de negatieve pool (massa) van de accu worden afgeklemd.

Sluit de minpool van de accu pas weer aan als u het apparaat volledig heeft aangesloten en de aansluiting goed is gecontroleerd.

Gebruik voor de controle van de spanning aan boordspanningskabels alleen een voltmeter of een diodetester, omdat normale controlelampen te hoge stromen opnemen en daardoor de boordelektronica zou kunnen beschadigen.

Let bij het leggen van leidingen op, dat deze niet ingeklemd worden of tegen scherpe kanten aan schuren. Gebruik bij doorvoeringen rubberen kokers.

De bedrading naar de luidsprekers moet steeds tweaderig worden uitgevoerd. Isoleer open verbindingsplaatsen. Zorg dat snoeren niet door scherpe randen kunnen worden beschadigd.

Gebruik uitsluitend luidsprekers met voldoende belastingscapaciteit (zie „technische gegevens“).

Zorg dat alle luidsprekers volgens de juiste poolrichting zijn aangesloten – de plus- en min-markering moeten overeenkomen.

De aansluitkabels van de luidsprekers zijn normaal gesproken gecodeerd. Sommige luidsprekerfabrikanten markeren de (+)-kabel met een extra gekleurde streep, andere gebruiken echter een geribbelde kabel voor de (+)-pool en voor de (-)-pool daarentegen een gladde kabel.

Het apparaat is ontwikkeld voor gebruik met luidsprekerimpedanties van minimaal 4 Ohm. Sluit in geen geval luidsprekers met een lagere impedantie aan.

Bij de meeste voertuigen zijn de kabels voor de elektrische aansluiting en de aansluiting van de luidsprekers al tot aan de aanwezige inbouwschacht gelegd.

Als dit niet het geval is, dan moet er op worden gelet dat de achteraf ingebouwde kabels via de bijbehorende aanwezige boordzekeringen (zie gebruiksaanwijzing van het voertuig) zijn beveiligd.

Aansluiting van de luidsprekers en de stroomvoorziening

De CD-tuner beschikt over een ISO-systeemstekker.

Voertuigen die met een dergelijke systeemstekker zijn uitgevoerd, kunnen bij een gelijke stekkerbezetting (vooraf controleren!) rechtstreeks met het apparaat worden verbonden. Bij afwijkende stekkerbezetting gebeurt de aansluiting via een voertuigspecifieke adapter die in de vakhandel verkrijgbaar is.

De contactbezetting van de aansluitbus op de CD-tuner wordt weergegeven op de volgende afbeeldingen.

De betreffende bezetting van de systeemstekker van uw auto kunt u bij uw dealer navragen.

Systeemstekker B (luidsprekeraansluiting)

(1) Luidspreker rechtsachter (+)
(2) Luidspreker rechtsachter (-)
(3) Luidspreker rechtsvoor (+)
(4) Luidspreker rechtsvoor (-)
(5) Luidspreker linksvoor (+)
(6) Luidspreker linksvoor (-)
(7) Luidspreker linksachter (+)
(8) Luidspreker linksachter (-)

Systeemstekker A (stroomvoorziening)

(1) Niet toegewezen
(2) Niet toegewezen
(3) Niet toegewezen
(4) Continu stroom +12V
(5) Antennestuuruitgang
(6) Niet toegewezen
(7) Contact +12V
(8) Massa

B 1 3 5 7 2 4 6 8 A 5 7 4 8

Elektrische aansluiting

RENKFORCE

• De aansluiting continu stroom + 1 permanent 12V levert (klem 30 van het boordnet). Deze aansluiting wordt gebruikt voor het opslaan van de gebruikersinstellingen, de tijd, enz.
• De antennestuuruitgang (5) lever stroomverzorging van een elektrische antenne, een versterkerantenne en voor de inschakelspanning van een autoversterker worden gebruikt.
• De a a n s l u i t i n g c o n t a c t + 1 2 V (7) levert (klem 15 van het boordnet).

Klem deze aansluiting niet op continu stroom omdat anders bij een langere standtijd van het voertuig de accu leeg kan raken.

- De a ansluiting massa (8) wordt m

Vanwege de steeds vaker toegepaste lijmtechniek resp. gelakte metalen onderdelen wordt het elektrische geleidingsvermogen verminderd. Daarom is niet ieder metalen onderdeel geschikt als massapunt.

Aansluiting van de antenne

• Verbind de antennestekker van u w
- A l s u w v o e r t u i g i s u i t g e r u s t m e t in een speciaalzaak verkrijgbaar is.

Aansluiting van de LINE-uitgangen

De CD-tuner beschikt over een LINE-uitgangen voor de aansluiting van een vermogensversterker.

Gebruik voor de aansluiting van de cinch-bussen alleen hiervoor geschikte, afgeschermde cinch-kabels. Bij gebruik van andere kabels kunnen zich storingen voordoen.

Houd de lengte van de aansluitkabels zo kort mogelijk.

Leg de kabels niet in de buurt van andere kabels. Zo worden storende effecten op de kabels voorkomen.

Om vervormingen of verkeerde aanpassingen die tot schade aan het apparaat kunnen leiden te voorkomen, mogen op de cinchaansluitingen alleen apparaten met dezelfde cinchaansluitingen worden aangesloten. Let hierbij ook op de aansluitwaarden in de „Technische gegevens“.

• Verbind de bussen LINE OUT aan

De rode bus is de aansluiting voor het rechterkanaal

De witte bus is de aansluiting voor het linkerkanaal

Aansluiting AUX IN

Op de aansluiting AUX IN (14) kan een extern audioapparaat (bijv. MP3-speler) worden aangesloten, waarvan het signaal via de autoluidsprekers wordt weergegeven.

• Verbind de audiouitgang van het

Neem het apparaat pas in gebruik wanneer u zich met de functies en met deze gebruiksaanwijzing vertrouwd heeft gemaakt.

Controleer nog een keer of alle aansluitingen correct zijn. Klem na de controle de minpool van de boordaccu weer aan.

Algemene bediening

Met deze toets worden de verschillende audiobronnen geselecteerd. ledere druk op de knop schakelt over naar de volgende bron:

AUX > TUNER > CD > USB > SD

Wanneer één van de bronnen niet actief is, d.w.z. er is geen medium geplaatst, wordt de bron bij de selectie overgeslagen.

• T a ⏻s t e /MUT (2)

Met deze toets wordt het apparaat in- en uitgeschakeld en de geluiddemping geactiveerd.

Kort indrukken bij een uitgeschakeld apparaat > apparaat wordt ingeschakeld

Kort indrukken bij ingeschakeld apparaat > geluiddemping wordt geactiveerd of gedeactiveerd

Lang indrukken bij ingeschakeld apparaat > apparaat wordt uitgeschakeld

Om het apparaat uit te schakelen kunt u ook op elke andere toets drukken (met uitzondering van de toetsen ⬆3) en (▲1)).

• T o e t s (3)

Druk op deze toets om het bedieningspaneel te ontgrendelen

• Dra a i r e g e l a a r V O L U M E / t o e t s S

Bij normale werking wordt met de draaiknop VOLUME (4) het geluidsvolume ingesteld.

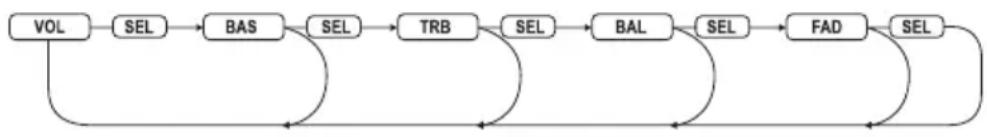

Druk één of meer keren op de toets SELECT (4) om de parameters BAS (regeling lage tonen), TRB (regeling hoge tonen), BAL (instelling van de balans) en FAD (instelling van de fader) door draaien aan de draaiknop VOLUME (4) te veranderen.

• To e ts B N D / L O U D / E N T (6)

Deze toets schakelt de loudness-functie in of uit.

Druk op de toets en houd deze ingedrukt om de loudness functie in of uit te schakelen:

LOUD ON: De loudness-schakeling is geactiveerd.

LOUD OFF: De loudness-schakeling is uitgeschakeld. De klank wordt niet beïnvloed.

Het menselijk oor hoort de lage en hoge tonen bij een lager geluidsvolume slechter. Door een stijging van deze frequentiebereiken bij lage geluidsvolumes (loudness-correctie) wordt dit effect tegengegaan en de muziekweergave klinkt natuurlijker.

• L C D - s c h e r m (7)

Op het LCD-scherm (7) wordt alle informatie, afhankelijk van de weergegeven audiobron (radio, CD enz.) weergegeven.

• T a s t e E Q / T A (9)

Deze toets selecteert de equalizerinstelling.

Druk kort op de toets om tussen de verschillende equalizerinstellingen te wisselen:

FLAT: De equalizer is ingeschakeld, maar er vindt geen klankaanpassing plaats.

CLASSICS: De klankkarakteristiek is aan klassieke muziek aangepast.

POP M: De klankkarakteristiek is aan popmuziek aangepast.

ROCK M: De klankkarakteristiek is aan rockmuziek aangepast.

DSP OFF: De equalizer is uitgeschakeld.

• To e t s D S P (12)

Met deze toets wordt verschillende informatie op het LCD-scherm (7) weergegeven. Door de toets nog een keer in te drukken, wordt de weergave telkens verder geschakeld.

Wordt de toets niet meer bediend, dan schakelt de weergave na korte tijd weer terug naar de oorspronkelijke informatie.

Bij ontvangst van een RDS-zender

Radiomodus: tijd > stationsnaam > programmatype > zendfrequentie

CD-/MP3-modus: tijd > ID3-tag-info > nummerweergave

Bij ontvangst van een niet-RDS-zender

Radiomodus: tijd > zendfrequentie

CD-/MP3-modus: tijd > ID3-tag-info > nummerweergave

Instellen van de tijd

Druk kort op de toets DSP (12) tot de tijd op het scherm wordt weergegeven.

Druk dan lang op de toets DSP (12) tot de tijdsaanduiding knippert.

Stel met de toets ▶▶ (5) de minuten en met de toets ◀◀ (15) de uren in.

• To e ts RESET

Deze toets bevindt zich achter het frontpaneel naast de contacten voor het frontpaneel en herstelt alle fabriekstellingen.

Druk in de volgende gevallen met een puntig voorwerp op deze toets:

• na voltooiing van de inbouw- en aansluitwerkzaamheden
• wanneer het apparaat niet meer op toetsbedieningen reageert
• wanneer op het scherm ondefinieerbare tekens worden weergegeven

Menu-instellingen

• Dra a i r e g e l a a r V O L U M E / t o e t s S

Om menu-instellingen te selecteren, drukt u eerst langer (> 2 seconden) op de toets SELECT (4) en vervolgens nog een keer, maar slechts kort, tot de gewenste functie op het scherm verschijnt.

De opties bij de betreffende instelling worden door draaien aan de draaiknop VOLUME (4) geselecteerd.

BEEP ON/OFF

BEEP ON: ledere toetsbediening wordt met een signaaltoon bevestigd.

BEEP OFF: De toetsbevestigingstoon is gedeactiveerd.

AREA EUR/USA/ASI/S-A/JPN/OIR

AREA EUR: Radiofrequentiebandinstelling voor Europa

FM 87,5-108,0MHz / 50kHz-intervallen

MW 522-1,620kHz / 9kHz-intervallen

AREA USA: Radiofrequentiebandinstelling voor USA

FM 87,5-107,9MHz / 100kHz-intervallen

AM 530-1710kHz / 10kHz-intervallen

AREA ASI: Radiofrequentiebandinstelling voor Azië

FM 87,5-108,0MHz / 100kHz-intervallen

AM 531-1.602kHz / 9kHz-intervallen

AREA S-A: Radiofrequentiebandinstelling voor Zuid-Afrika

FM 87,5-108,0MHz / 100kHz-intervallen

AM 520-1.620kHz / 10kHz-intervallen

AREA JPN: Radiofrequentiebandinstelling voor Japan

FM 76,0-90,0MHz / 100kHz-intervallen

AM 522-1.629kHz / 9kHz-intervallen

AREA OIR: Radiofrequentiebandinstelling voor Oost-Europa

FM 87,5-108,0MHz / 50kHz-intervallen

MW 522-1,620kHz / 9kHz-intervallen

Bediening

J _r RENKFORCE

DIM HIGH/LOW/MID

De helderheid van het display instellen

HIGH: hoogste helderheidsniveau

LOW: laagste helderheidsniveau

MID: middelste helderheidsniveau

TA SEEK/ALARM

TA SEEK: Het toestel zoekt bij verlies van het verkeersbericht een nieuwe zender met verkeersbericht-code.

TA ALARM: Het toestel geeft een waarschuwingssignaal, wanneer de verkeersbericht-code niet meer ontvangen kan worden. Wanneer de ingestelde zender geen RDS-informatie uitzendt, wordt SEEK PI op het scherm weergegeven

PI SOUND/MUTE

Reactie van het apparaat, wanneer men in een zendgebied komt waar 2 verschillende zenders met een verschillende programma-identificatie (PI) vanuit dezelfde AF (alternatieve frequentie) zenden.

PI SOUND: De radio schakelt kort naar de nieuwe zender en dan weer terug.

PI MUTE: De nieuwe zender wordt gedempt.

RETUNE S/L

RETUNE S: Wanneer er geen verkeersbericht-code of programma-informatie meer ontvangen wordt, start het automatische zoeken naar zenders na 30 seconden.

RETUNE L: Wanneer er geen verkeersbericht-code of programma-informatie meer ontvangen wordt, start het automatische zoeken naar zenders na 90 seconden.

MASK DPI/ALL

Reactie van het apparaat bij het zoeken naar zenders.

MASK DPI: Alternatieve frequenties met verschillende programma-informatie (PI) worden niet in aanmerking genomen.

MASK ALL: Alternatieve frequenties met verschillende programma-informatie (PI) en alternatieve frequenties met hoge signaalsterkte, maar zonder RDS-informatie worden niet in aanmerking genomen.

EONTA LO/DX

Met deze functie is het mogelijk om de omschakeling naar verkeersberichten van andere programma's van dezelfde zenderketting afhankelijk te maken van hun ontvangststerkte.

LO: Het apparaat schakelt alleen naar EON-verkeersberichten om, wanneer de signaalsterkte van de EON-zender goed is en er geen storingen verwacht worden.

DX: Het apparaat schakelt altijd naar EON-verkeersberichten om. Er wordt geen rekening gehouden met de signaalsterkte.

REG ON/OFF

Houdt rekening met de regionale identificatie bij de automatische frequentieomschakeling:

ON: Het apparaat schakelt bij een verzwakkende ontvangst alleen naar een andere frequentie met precies hetzelfde programma (identieke regionale indentificatie).

OFF: Het apparaat schakelt bij verzwakkende ontvangst ook naar een andere frequentie met een andere regionale identificatie.

TAVOL

Bij de verkeersberichten en geactiveerde TA-functie wordt hier het vooraf ingestelde volume geselecteerd als het ingestelde volume lager is.

Stel het gewenste volume voor de berichten in door te draaien aan de draaiknop VOLUME (4).

Radiomodus

RDS als ontvangstconcept

De afkorting RDS betekent Radio Data Systeem, d.w.z. dat er onhoorbare, gecodeerde extra informatie via de FM RDS zender wordt meegestuurd.

De CD-tuner is in staat deze gecodeerde informatie die door bijna alle zenders wordt uitgezonden, te decoderen.

De volgende belangrijke extra informatie wordt uitgezonden:

• programma identificatie (PI)
• verkeersberichtcode (TP)
• verkeersbericht wordt uitgezonden (TA)
• programma servicenaam (PS)
• alternatieve frequencies (AF)
• programmatype (PTY)
• EON-informatie (EON)
• tijd (CT)

Programma Identificatie (PI)

Deze gegevens helpen de ontvanger om een zender duidelijk te identificeren. Ze maken het de radio mogelijk om tussen regio's te onderscheiden waarin hetzelfde programma wordt uitgezonden. De autoradio schakelt dus bij een zwakker wordende ontvangst alleen om naar een sterkere zender die dezelfde programma-identificatie uitzendt.

Verkeersbericht-code (TP)

Door dit signaal herkent de ontvanger dat een zender met verkeersinformatie wordt ontvangen.

Verkeersbericht wordt uitgezonden (TA)

Door dit signaal kan de zender een uitgezonden verkeersbericht herkennen en indien nodig de lopende weergave van een andere bron onderbreken.

Programma Servicenaam (PS)

Deze informatie geeft de ontvanger aan welke zender momenteel wordt ontvangen. Deze wordt direct op het scherm van de autoradio weergegeven, bijv. BAYERN 3.

Alternatieve frequenties (AF)

Er wordt een lijst van alternatieve frequenties meegestuurd die hetzelfde programma uitzenden. Wanneer de ontvangen zender te zwak wordt, kan de ontvanger dit herkennen aan het AF-signaal op welke frequenties hij naar een zender moet zoeken die beter te ontvangen is.

Programmatype (PTY)

Deze code geeft de luisteraar informatie over de inhoud van het uitgezonden programma (bijv. sport, klassiek, nieuws, enz.). De luisteraar kan dus doelgericht naar een bepaald programma zoeken.

Bovendien kan een nationaal rampalarm op deze manier worden verspreid. De PTY-service wordt echter niet door alle zenders aangeboden.

EON-informatie

Vele zenderketens met verschillende programma's hebben maar één programma met verkeersinformatie. Wanneer er EON-informatie mee uitgezonden wordt, schakelt een zodanig uitgevoerd apparaat bij verkeersberichten naar de verkeerszender om, hoewel er naar een ander programma van de zenderketen wordt geluisterd.

Wanneer men bijvoorbeeld naar Bayern 4 (zonder verkeersbericht) luistert, schakelt het apparaat bij een geactiveerde TA-toets gedurende het verkeersbericht om naar Bayern 3 (met verkeersbericht).

Tijd (CT)

Veel zenders zenden de actuele tijd in de RDS-gegevens uit. Wanneer het apparaat dit signaal ontvangt, wordt de klok automatisch op tijd gezet.

Het RDS-systeem heeft dus het voordeel, dat bij het verlaten van een zendergebied het omschakelen naar een zelfde, beter te ontvangen zender automatisch wordt uitgevoerd. De omschakeling wordt echter alleen uitgevoerd, wanneer een betere zender met hetzelfde programma aanwezig is.

Korte, aan de ontvangst te wijten signaalverzwakkingen, kunnen ook door het RDS-systeem niet worden geëlimineerd, omdat een voortdurend heen en weer schakelen van de autoradio het gevolg zou zijn. Dit zou door de luisteraar als veel storender worden ervaren dan kortstondige ontvangststoringen.

Een ander voordeel van het RDS-systeem is de vermelding van de zendernaam. De zendernaam van een RDS-zender wordt op het scherm van de autoradio weergegeven.

Functie van de afzonderlijke toetsen

• To e t s B N D / L O U D / E N T (6)

Met deze toets wordt het bandbereik van het radiogedeelte gekozen. Er zijn 3 FM- en AM-bereiken beschikbaar: F1 > F2 > F3 > MW

Op elk van de drie bandbereiken kunnen 6 zenders op de stationtoetsen 1-6 (24) worden opgeslagen.

• To e t s e n ◀◀(15) en ▶▶(5)

Met deze toetsen wordt de ontvangstfrequentie gewijzigd om zenders in de radiomodus in te stellen.

Door kort te drukken op een toets start het automatisch zoeken naar zenders (schermweergave SEARCH).

Het zoeken stopt pas bij de volgende goed te ontvangen zender.

Wanneer een toets langer ingedrukt wordt, is het handmatig zoeken naar zenders geactiveerd.

Op het scherm verschijnt MANUAL.

De frequentie wordt in deze modus net zolang veranderd tot de betreffende toets weer wordt losgelaten. Een korte druk op de toets verandert de frequentie stapsgewijs.

Als langere tijd niet op de toetsen wordt gedrukt, schakelt het apparaat weer over naar het automatisch zenderzoeken. Op het scherm verschijnt kort AUTO.

Door een korte druk op deze toetsen kan men direct een van tevoren opgeslagen zender selecteren.

Om een net beluisterde zender op te slaan moet gewoon de gewenste toets langer dan 1 seconde ingedrukt worden.

Elk van de drie FM-banden (FM1-3) en ook elk van de beide AM-banden (MW1 en MW2) heeft zes stationtoetsen. In totaal kunnen dus 30 stationtoetsen worden bezet.

• T o e t s E Q / T A (9)

Toets EQ/TA (9) lang indrukken > TA is ingeschakeld

Toets nogmaals lang indrukken > TA is uitgeschakeld

Wanneer een zender met verkeersberichten wordt ontvangen, wordt op het scherm TP = Traffic Program weergegeven.

Bij een geactiveerde TA-functie verschijnt bovendien de afkorting TA op het display.

Bij het afspelen van een andere bron (bijv. SD) wordt het programma voor de duur van het verkeersbericht stil geschakeld.

Wanneer een lopende uitzending erg zacht staat, gaat het geluidsvolume van het verkeersbericht automatisch omhoog naar een voordien ingesteld niveau (zie menu-instelling TAVOL).

Na afloop van het bericht wordt het eerder ingestelde volume weer teruggezet.

• To e t s A S / P S (10)

Wordt deze toets kort gedrukt, dan worden de onder de stationstoetsen 1-6 (24) opgeslagen zenders telkens enkele seconden lang weergegeven. Druk de toets opnieuw om de kanaalzoekfunctie te onderbreken.

Wanneer de toets langer ingedrukt wordt, worden alle goed te ontvangen zenders automatisch op de stationtoetsen 1-6 (24) opgeslagen.

Na deze procedure worden de opgeslagen zenders als hierboven beschreven telkens enkele seconden weergegeven.

• To e t s P T Y / A F (2 2)

Met deze toets worden de PTY- en AF-functies gestuurd. Kort drukken stuurt de PTY-functie, lang drukken stuurt de AF-functie.

PTY-functie

Deze functie maakt het mogelijk om zenders met een bepaald programmatype.

Druk kort op de toets PTY/AF (22).

Het scherm toont het geselecteerde of net ontvangen programmatype.

Draai de draairegelaar VOLUME (4) tot het gewenste programmatype wordt weergegeven.

Druk op de toets ◀◀◀ (15) of ▶▶ (5) om de lus volgens het ingestelde programmatype te starten.

Het zoeken stopt pas bij de volgende goed te ontvangen zender van het geselecteerde programmatype.

Om de PTY-functie weer uit te schakelen, drukt u nog een keer kort op PTY/AF (22).

AF-functie

De AF-functie vraagt de automatische zenderverbetering op. Alleen bij een geactiveerde AF-functie kan het apparaat bij het verlaten van het zendgebied zelfstandig naar een betere zender omschakelen.

Lang op de toets PTY/AF (22) drukken > AF is ingeschakeld

Toets nogmaals lang indrukken > AF is uitgeschakeld

Op het display verschijnt bij geactiveerde functie de weergave AF.

Wanneer er een zwakke of helemaal geen RDS-zender wordt ontvangen, knippert de indicator.

Bij een goed te ontvangen zender verschijnt het symbool continu.

CD-modus

• C D - o p e n i n g ( 8 )

Schuif hier de CD voor de weergave in de CD-drive.

De CD moet altijd met de beschreven kant naar boven worden geplaatst.

• T o ▲e t s (11)

Druk op deze toets om een geplaatste CD uit te werpen.

• Toetsen ◀◀◀ (15) en ▶▶ (5)

Deze toetsen dienen voor de keuze van de afzonderlijke nummers van een CD resp. voor het zoeken naar een bepaalde passage binnen een nummer.

De pijlen op de toetsen geven de zoekrichting (vooruit resp. achteruit) aan.

Druk de toetsen kort om naar de volgende of vorige track te springen.

Druk lang op de toetsen om binnen een track een bepaalde passage te zoeken.

• T o e t s P A U (16)

Druk op deze toets om de CD-weergave kort te onderbreken.

Door nogmaals te drukken, begint het afspelen weer op de plaats waar was gestopt.

• To e t s S C N (17)

Druk op deze toets om iedere track van de CD enkele seconden lang af te spelen.

Bij MP3-weergave:

Druk lang op deze toets om telkens de eerste nummers van de huidigemap af te spelen.

Om deze functie weer uit te schakelen drukt u nog een keer op SCN (17).

De weergave wordt vanaf hier weer normaal uitgevoerd.

Bediening

• To e t s R P T (18)

Druk op deze toets om de huidige track te herhalen.

Bij MP3-weergave:

Druk lang op deze toets om alle nummers van de zopas afgespeelde map te herhalen.

Om deze functie weer uit te schakelen, drukt u nog een keer op RPT (18).

De weergave wordt vanaf hier weer normaal uitgevoerd.

• To e t s S H F (19)

Druk op deze toets om de toevalsfunctie te activeren.

De tracks op de CD worden in een willekeurige volgorde afgespeeld.

Bij MP3-weergave:

Druk lang op deze toets om alle nummers van de zopas afgespeelde map in willekeurige volgorde te herhalen.

Om deze functie weer uit te schakelen drukt u nog een keer op SHF (19).

De weergave wordt vanaf hier opnieuw in de normaal volgorde uitgevoerd.

• To e t s e n D I R - ( 2 0 ) e n D I R + ( 2 1 )

Deze toetsen dienen voor de selectie van de map op het opslagmedium.

DIR - (20) kiest de voorgaande map.

DIR + (21) kiest de volgende map.

Deze toetsen zijn alleen in de MP3-modus actief.

Als er op het opslagmedium geen mappenstructuur aanwezig is, hebben deze toetsen geen functies.

• T o e t s A S / P S (10)

Deze toets activeert de zoekfunctie bij MP3-functie.

Zoeken naar tracknummers

• Druk één keer op de toets AS/PS (10) om het zoeken naar tracknummers te activeren.
• Kies met de draairegelaar VOLUME (4) het gewenste tracknummer.
• Druk op de toets BND/LOUD/ENT (6) of druk op de toets SELECT (4).
• De gewenste track wordt automatisch afgespeeld.

Zoeken naar tracknaam

• Druk twee keer op de toets AS/PS (10) om het zoeken naar tracknamen te activeren.
• De eerste letter van de track knippert.
• Kies met de draairegelaar VOLUME (4) de gewenste letters.
• Druk op de toets SELECT (4), de tweede letter knippert.
• Kies op de beschreven manier evt. andere letters.
• Druk op de toets BND/LOUD/ENT (6).
• Alle tracks die met de gekozen letter(s) beginnen, worden weergegeven.
• Kies met de draairegelaar VOLUME (4) het gewenste nummer.
• Druk op de toets BND/LOUD/ENT (6) of druk op de toets SELECT (4).
• De gewenste track wordt automatisch afgespeeld.

Bediening

J _r RENKFORCE

Zoeken via de mappenstructuur

• Druk drie keer op de toets AS/PS (10) om het zoeken naar mappenstructuur te activeren.
• De eerste directory/map wordt weergegeven.
• Kies met de draairegelaar VOLUME (4) de gewenste directory.
• Druk op de toets BND/LOUD/ENT (6) of druk op de toets SELECT (4). De directory is geselecteerd en de naam van de eerste track resp. van de volgende subdirectory wordt weergegeven.
• Met de draaiknop VOLUME (4) kiest u de gewenste track resp. de volgende subdirectory.
• Ga op de beschreven manier verder tot de gewenste track weergegeven wordt.
• Druk op de toets BND/LOUD/ENT (6) of druk op de toets SELECT (4).
• De gewenste track wordt automatisch afgespeeld.

Zoeken binnen de huidg gekozen directory

• Druk vier keer op de toets AS/PS (10) om het zoeken binnen de huidige directory te activeren.
• Met de draaiknop VOLUME (4) kiest u de gewenste track resp. (, ,) om de gewenste subdirectory te kiezen.
• Ga verder zoals beschreven in „Zoeken via de mappenstructuur“.

USB/geheugenkaart-modus

Het apparaat heeft een USB-interface (13) en een geheugenkaartlezer (23) voor SD/MMC-kaarten. MP3-bestanden die op deze media opgeslagen zijn, kunnen weergegeven worden.

Verbind geen MP3-speler met de USB-poort, wanneer deze via batterijen wordt aangedreven.

De stroomvoorziening van de USB-poort kan de geïnstalleerde batterijen opladen en daardoor tot de oververhitting of het ontploffen van de batterijen leiden.

USB-media tot max. 16GB en een stroomopname van max. 500mA kunnen aan de USB-poort worden aangesloten.

Op de USB-interface werken alleen USB-opslagmedia. MP3-spelers met USB-aansluiting schakelen bij het insteken in deze aansluiting in de regel in de PC-modus. In deze modus is het afspelen van muziekbestanden niet mogelijk. U kunt echter op elk moment de audio-uitgang van een MP3-speler aan de aansluiting AUX IN (14) aansluiten.

SD/MMC/kaarten en SDHC-kaarten tot max. 8GB worden ondersteund.

De media moeten FAT 16 of FAT 32 geformatteerd zijn.

Vanwege de grote verscheidenheid van apparaten met USB- en SD/MMC-kaartinterfaces en hun soms erg fabricagespecifieke functies kan niet gegarandeerd worden dat alle media herkend worden en alle bedieningsmogelijkheden in combinatie met dit apparaat beschikbaar zijn.

Als het opslagmedium niet wordt herkend, verwijdert u het nogmaals en sluit u het dan opnieuw aan.

• Stop uw USB - ge he u gen m e d i u m i n

• Bij gebruik van een ge he u gen k a

• Het apparaat schakelt automatis

• Het laatst ge plaatste medium w c

• De ver dere bediening komt overi

Onderhoud

J _r RENKFORCE

Controleer regelmatig de technische veiligheid van de CD-tuner. Kijk het aansluitsnoer en de behuizing op beschadigingen na.

Indien kan worden aangenomen dat gebruik zonder gevaren niet meer mogelijk is, dan moet het product buiten bedrijf worden gesteld en worden beveiligd tegen onopzettelijk gebruik. Verbinding met boordnet verbreken!

U mag ervan uitgaan dat een veilig gebruik niet meer mogelijk is indien:

• h e t a p p a r a a t z i c h t b a a r i s b e s c h a

• h e t a p p a r a a t n i e t m e e r g o e d f u n c

• h e t t e z w a a r m e c h a n i s c h i s b e l a s

Gelieve volgende veiligheidsvoorschriften nauwgezet op te volgen vóórdat u de CD-tuner reinigt of onderhoudt:

Bij het openen van deksels en/of het verwijderen van onderdelen van het apparaat kunnen spanningvoerende delen vrij komen te liggen.

Daarom moet het apparaat voor onderhoud of reparatie worden losgekoppeld van alle spanningsbronnen.

Condensatoren in het apparaat kunnen nog geladen zijn, zelfs als het van alle spanningsbronnen is losgekoppeld.

Een reparatie mag uitsluitend plaatsvinden door een technicus die vertrouwd is met de risico's resp. toepasselijke voorschriften.

Wanneer er een zekering vervangen moet worden, moet erop worden gelet dat alleen zekeringen van het aangegeven type en met de aangegeven nominale stroomsterkte (zie „Technische gegevens“) worden gebruikt.

Het repareren van zekeringen of het overbruggen van de zekeringhouder is niet toegestaan.

• Na de scheiding van de stroomvoorziening (ISO-aansluitstekker afklemmen!) trekt u voorzichtig de zekering uit de houder naast de ISO-aansluiting.
• Vervang de zekering door een zekering van hetzelfde type.
• Pas daarna de CD-tuner weer met het boordnet verbinden en in bedrijf stellen.
• Als de zekering opnieuw geactiveerd wordt, breng dan het apparaat voor reparatie naar een speciaalzaak.

Het apparaat is verder onderhoudsvrij. Reinig de buitenkant van het apparaat uitsluitend met een zachte, droge doek of borstel.

Gebruik in geen geval agressieve schoonmaakmiddelen of chemische oplossingen, aangezien deze het oppervlak van de behuizing kunnen beschadigen.

Gebruik

• Een te hoog volume binnen in d' worden waargenomen. Hierdoor brengt u uzelf en andere weggebruikers in gevaar. Let daarom op dat het volume niet te hard staat.
• Onachtzaamheid in het verkeer I worden bediend als de verkeersituatie het toelaat. Zorg bovendien dat uw aandacht door het bedienen van de installatie niet van het verkeer wordt afgeleid.
• Het wordt afgeraden gedurende kan het gehoor beschadigd raken.

Tips voor het gebruik van cd's

• Houd de cd alleen aan de zijn kan achterblijven.
• Pl a a t s C D ' s a l t i j d m e t d e b e d r u
  • Houd cd's altijd met schone han
• A l s e e n C D t o c h v u i l i s , v e e g d buiten. Maak bij het schoonmaken absoluut geen ronddraaiende bewegingen op de cd. Gebruik geen oplosmiddelen.
• Gebruik bij hard ne k k ig vuil een hierbij op de gebruiksaanwijzing van dit product.
• Schrijf niet op uw CD's en bren
• Bewaaruwcd'sna het afspelen
  • Z o r g d a t o p g e b o r g e n c d ' s n i e t w

Afvalverwijdering

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil!

Als het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking inleveren.

Met de Renkforce RCD-3038KL CD-tuner heeft u een betrouwbaar product aangeschaft dat volgens de nieuwste technische inzichten vervaardigd werd.

Toch kunnen zich problemen of storingen voordoen.

Daarom wordt hieronder beschreven hoe eventuele storingen kunnen worden verholpen:

Neem altijd de veiligheidsvoorschriften in acht!

Geen weergave, scherm en verlichting branden niet:

• Auto z e k e r i n g d e f e c t . l n d e g e b r u
• Apparaatzekering defect. Apparaa
• Plus kabel / massakabel losgeraakt.

Weergave alleen via één luidspreker:

• Balanceregeling versteld. Balanc
• L u i d s p r e k e r a a n s l u i t i n g i s l o s g e r a

Weergave alleen via de voorste of achterste luidsprekers:

• F a d e r r e g e l i n g v e r s t e l d . F a d e r r e g
• Luidsprekeraansluiting is losgera

Bij radiomodus worden nauwelijks zenders ontvangen:

• Antenne niet geheel utgetrokken.
• Antenne aansluiting is uithetapp
• Antenne defect. A an sluiting, a ar

Verhelpen van storingen

Storingen bij radio- en CD-weergave:

- St or i n g e n k o m e n v i a d e p l u s k a b i evt. met extra ontstoringsstekkers, verdelervingers enz. ontstoren.

Bij het indrukken van de stationtoetsen hoort men slechts ruis:

- Geen zender geprogrammerd. Ze

Na iedere uitschakeling van het apparaat gaat het zendergeheugen verloren:

- Continue plus aansluiting niet a gebruiksaanwijzing aansluiten of controleren of de kabel correct is aangesloten. Zekering controleren.

Het apparaat reageert niet meer op de toetsbevelen of geeft vreemde tekens op het scherm weer:

- Schakel het apparaat met de toe

Andere reparaties dan hierboven beschreven, mogen uitsluitend door een erkend vakman worden uitgevoerd.

Technische gegevens

Algemeen

Voedingsspanning 12 V DC

Stroomopname 15 A (max.) / 8 mA (sandby)

Zekering ...... Vlakke autozekering 15 A

Uitgangsvermogen 4 x 40 W (max.)

Luidsprekerimpedantie 4 - 8 Ohm

Interfaces.... USB en SD/MMC-Card

Inbouwdiepte 180 mm

Gewicht 1,25 kg

Tuner

Gevoeligheid ...... FM 10 dbμ/AM 36 dBμ

Tussenfrequentie FM 10,7 MHz/AM 450 kHz

FM-stereoscheiding ....>25 dB

CD-/MP3-player

Frequentiebereik 40 - 18000 Hz

Ruisafstand ....>55 dB

Kanaalscheiding ....>50 dB

Afspeelbare media CD/CD-R/CD-RW

USB (max. 16 GB)

SD/SDHC/MMC (max. 8 GB)

Belastbaarheid USB 500 mA

Formattering ...... FAT 16/FAT 32

Afspeelbare formaten CD-Audio/MP3
