GEBRUIKSAANWIJZING DVD 6311 Renkforce

Deze gebruksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrenp, voorbehonden. Reproductions van weike aard dan ook, bijvloerbeld fotokopie, microverfilming of de registratie in elektronische gevegenverswerkingssapparatur, verieren de schrifellijke toestemming van die uitgever. Nadruk, ook van ultraksels, verboden.
Deze gebruksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en utrustig voorbehonden.

Voorgeschreiben gebruik 144

Verklaring van symbolen 144

Productbeschrijving 145

Veiligheidsvoorschriften 146

Mechanische inbouw 147

Inbouwplaats 147

Afnemen en aanbrengen van het bedieningspaneel 148

Inbouw in de radioschacht 149

Demontage 150

Elektrische aansluiting 151

Aansluiting van de luidsprekers en de stroomvoorziening 152

Aansluiting van de besturingskabels 153

Aansluiting van de achteruitrijcamera 154

Aansluiting van extra versterkers 154

Aansluiting van extra monitoren 155

Aansluiting van een externe video- resp. audiobron 155

Aansluiting van de antenne 155

Bediening 156

Algemene bediening 156

Menu-installingen 158

Radiomodus 163

CD-/MP3-modus 168

DVD-/VCD-/MP4-modus 171

AUX-modus 178

USB/geheugenkaart-modus 178

Reset 179

Onderhoud 180

Vervangen van zekeringen 180

Vervangen van batterijen afstandsbediening 181

Gebruik 182

Afvalverwijdering 182

Verhelpen van storingen 183

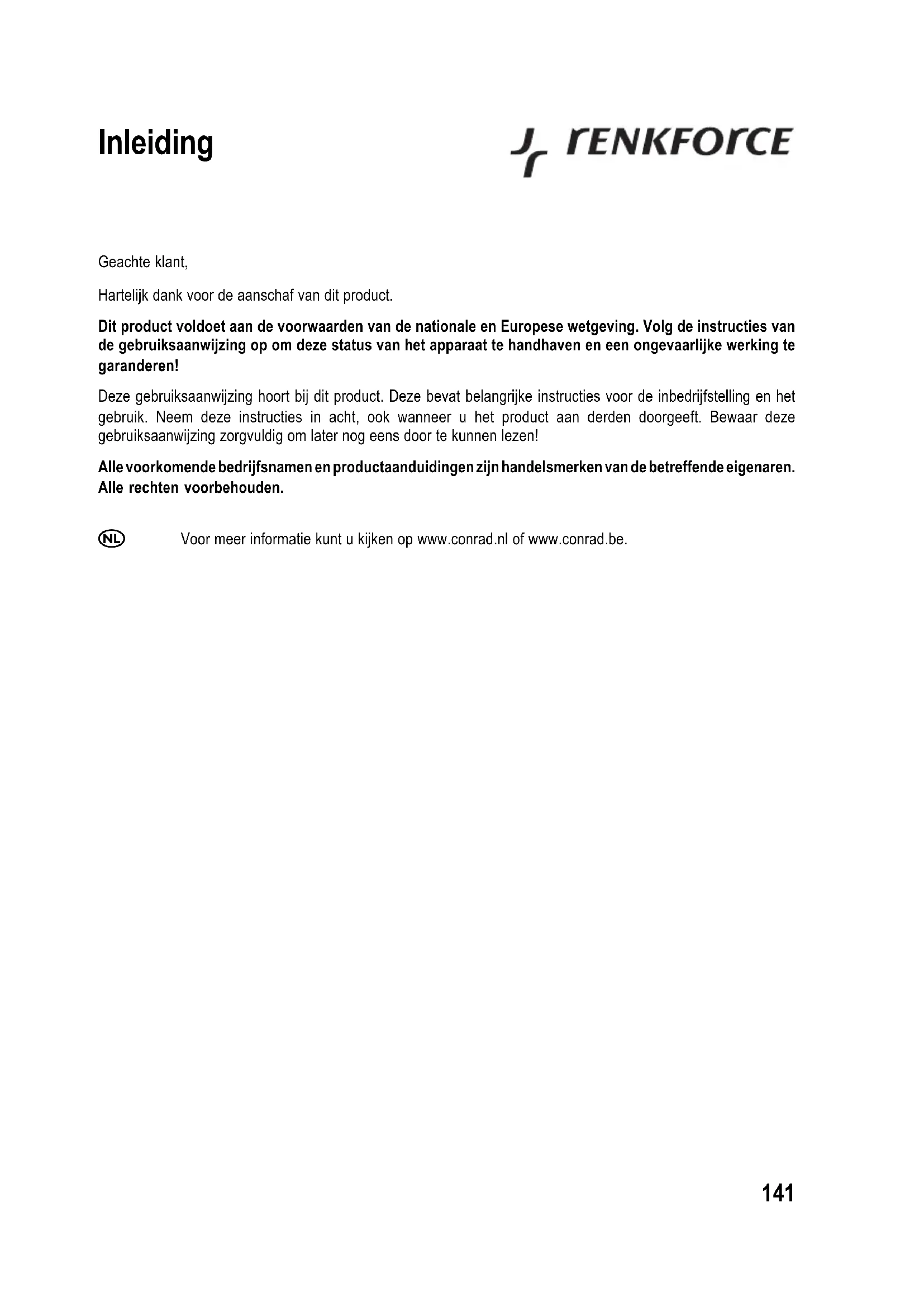

Hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Volg de instructies van de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een ongevaarlijke werkking te garanderen!

Deze gebruiksaanwijzing hoor bij dit product. Deze bevat belangrijke instructies voor de inbedrijfstelling en het gebruik. Neem deze instructies in acht, ook wanner u het product aan derden doorgeeft. Bewaar deze gebruiksaanwijzing zorgvuldig om later nog eens door te konnen lezen!

Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaaren. Alle rechten voorbehonden.

Voor meer informatatie kunt u kijken op www.conrad.nl of www.conrad.be.

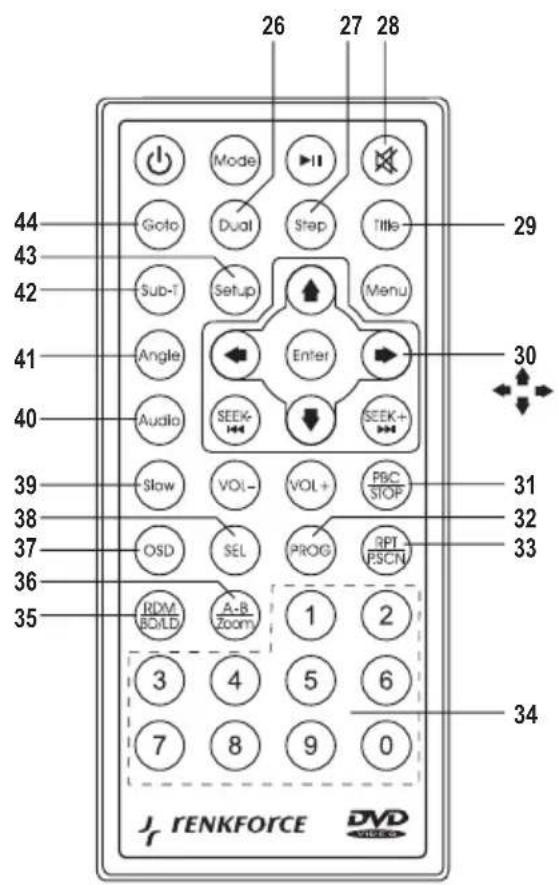

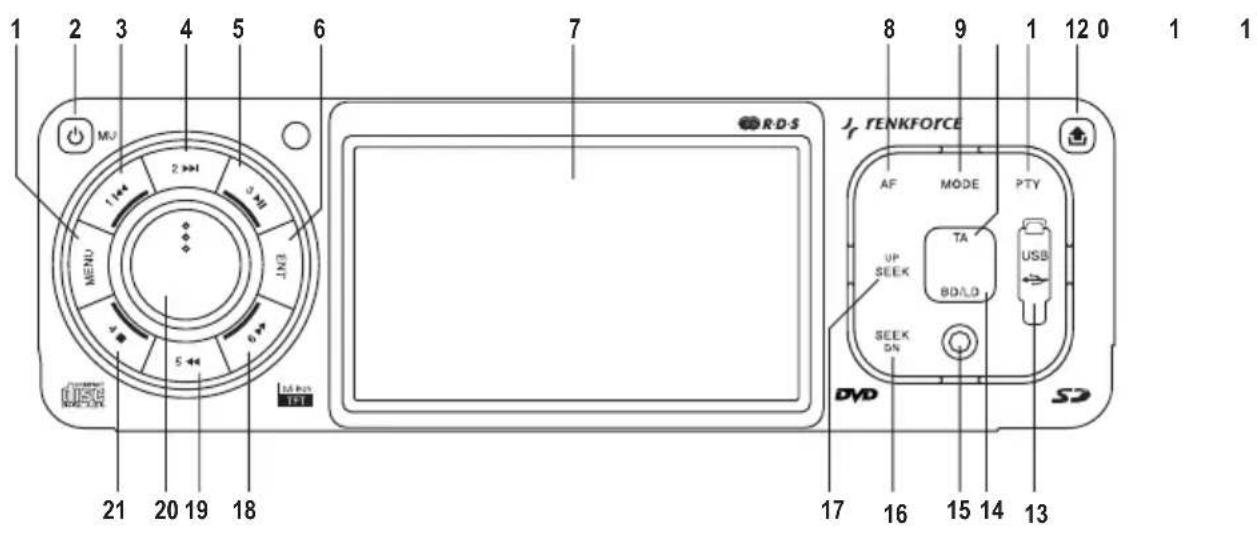

Alle toetsen die zowel op het apparaat als op de afstandsbediening beschikbaar zich endezelfde functie hebben, worden op de afstandsbediening Niet nogmaals aangegeven.

(1) Toets MENU (23) Toets EJECT

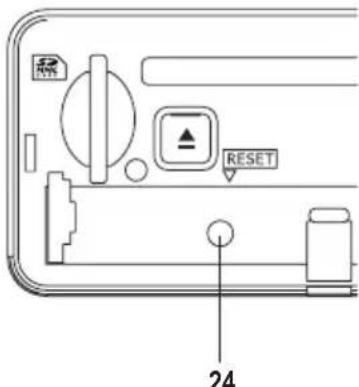

(2) Toets (24) Foets RESET

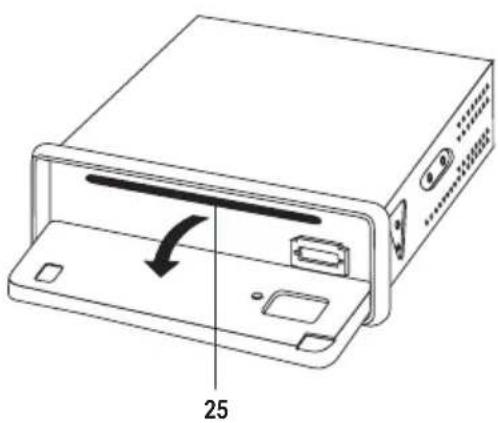

(3) Toets 1/ (25) Opening cd-station
(4) Toets 2 / ▷ ▷
(5) Toets 3 / ▷■ (27) Toets STEP
(6) Toets ENT (28) Toets
(7) Display (29) Toets TITLE
(8) Toets AF (30) Pijltoetsen
(9) Toets MODE (31) Toets PBC/STOP
(10) Toets TA (32) Toets PROG
(11) Toets PTY (33) Toets RPT/P.SCAN
(12) Toets (34) 10-cijferig toetsenblok
(13) USB-aansluiting (35) Toets RDM/BD/LD
(14) Toets BD/LD (36) Toets A-B/ZOOM
(15) AUX-ingang (37) Toets OSD
(16) Toets SEEK DN (38) Toets SEL
(17) Toets SEEK UP (39) Toets SLOW
(18) Toets 6 / ▲ ▲ (40) Toets AUDIO
(19) Toets 5 / (41) Toets ANGLE
(20) Volumeregelaar
(21) Toets 4 /

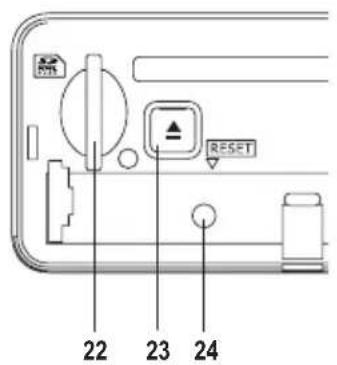

(22) SD-/MMC-kaartlezer

(42) Toets SUB-T
(43) Toets SETUP
(44) Toets GOTO

Voorgeschreiben gebruiK

De Renkforce DVD6311 DVD-tuner is bested voor het ontvangen van FM-radiozenders in voertuigen en audioen videogegevens van geschikte geheugenmedia af te spelen.

Het apparaat moet voor het afspelen op luidsprekers worden aangesloten.

Dit product is alleen geschikt voor aansluiting op een 12 V-gelijkspanning boordnet met negatieve pool van de accu aan de carrosserie. Het apparaat mag alleen in voertuigen met dit soort boordspanning worden ingebouwd en gebruikt.

Door het montagetype dient de gebruiker er voor te zorgen dat het apparaat gegen vocht en nattigheid beschermd worden.

Een andere toepassing dan hierboven beschreven, kan leiden tot beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting, brand of elektrische schokken.

Het gehele product mag nicht worden aangepast of omgebouwd en de behuizing mag nicht worden geopend.

Volg alle veiligheidsinstrumentes in deze gebruiksaanwijzing op.

Verklaring van symbolen

Het symbool met een uitroepteken wijst de gebruiker erop, dat hij/zij voor de ingebruinkeming van het apparaat de gebruiksaanwijzing要去leen en deze bij het gebruik in acht要去 nemen. Belangrijke instructies zijn met dit symbool aangegeven.

Het "hand"-symbool staat voor speciale tips en bedieningsinstrumenties.

Productbeschrijving

Dit apparaat heeft de volgende features:

• 3,5" TFT-display
  DVD/MP4/VCD/CD/MP3-weergave
• Dual-zone functie (gescheiden weergavebron voor bestuurder en bijrijders)
• SD/MMC-kaartlezer
• USB-interface
• Hoog uitgangsvermogen (4 x 40W max.)
  FM-tuner met RDS-function
• IR-afstandsbediening
• AUX-ingang voor de voeding van externe audio- en videobronnen
• Voorversterkeruitgangen voor aansluiting van vermogensversterkers
• Ingang voor achteruitrijcamera
• Openklapbaar en afneembaar frontpaneel
• Elektronische regeling van volume, lage tonen, hoge tonen, fader en balance
• Equalizer met 3 voorgeprogrammeerde instelleningen
• Loudness-schakeling
• Nauwkeurige elektronische afstemming van de zenders door PLL-tuner
  18programmeerbare stationgeugens
• Handmatig/automatisch zoekenaar zenders inbeiderichtingen
• Automatische opslag van zenders/doorzoeken van het programmegeugen
• ID3-dag-weergave bij afspelen van MP3's
  ISO-aansluitterminal

Bij schade veroorzaakt door het Niet opvolgen van de gebruiksaanwijzing, vervalt hetrecht op garantie! Voor verwolgschade die hieruit ontstaat, zich wij Niet aansprakelijk!

Voor materièle schade of personlijk letsel veroorzaakt door oneskundig gebruik of het Niet opvolgen van de veiligheidsvoorschriften, zich wij Niet verantwoordelijk! In dergelijk geallenervalt elke aanspraak op garantie!

• Om verilgheids- en vergunningsredenen is het eigenmachtig ombouwen en/of veranderen van het product Niet toegestaan.
• Als spanningsbron mag alleen het 12 V-gelijkspanning boisnet in het voertuig (negatieve pool van de accu aan de carrosserie van de auto) worden gezruikt. Sluit het apparaat nooit aan op een andere spanningsbron.
• De bestuurdernag in het verkeer nooit worden afgeleid door de weergave van beelden op het systemem. Sluit het apparaat aan zoals verderop in deze handleiding worden beschreiben, zodat de beeldweergave via het display van het apparaat alleen maybe is wonneer de handrem is geactiveerd. Bovendien moeten extra monitoren zo worden geplaatst, dat de bestuurdern hierdoor absolutniet kan worden afgeleid.
• Zorg voor een correcte ingebruikneming van het apparaat. Neem hierbij deze gebruiksaanwijzing inRCT.
• Dit product is voorzien van een laser van klasse 1. Open het apparaat Niet en probeer geen toegang te verkrijgen tot de binnenkant van het apparaat. Kijk nooit in de laserstraal. Laserstralen konnen oogletselveroorzaken.

Class 1 Laser

• Houd het product buiten bereik van kinderen; het is geen spelegoed. Kinderen können nicht inschatten welke gezaren aan het gebruik van elektrische apparatuur zijn verbonden.
• Stel het apparaat Niet bloot aan hove temperatures, drup- of spatwater, sterke trillingen of hogemechanische belastingen.
• Het apparaat mag nooit zonder toezicht in werking+zijn.
• Laat verpakkingsmaterialieniet achteeloos slingeren.Dit kan voor kinderen gevaarlijk spelgoed+zijn.
• Neem ook de veiligheidsinstrumenties en gebruiksaanwijzingen in acht van de andere apparaten die op het apparaat worden aangesloten.
• Indien u vragen heeft over de correcte aansluiting of als er problemen zijn waar u in de gebruiksaanwijzing geen oplossing voor kunt vinden, neemt u dan contact op met once technische helpdesk of met een andere elektromonteur.

Mechanische inbouw

In de meeste auto's is standard af fabriek een inbouwplaats voor een autoradio aanwezig. De keuze voor deze inbouwplaats is vanuit veiligheidstechnisch oogpunt gemaakt. Daarom is het verstandig het apparaat op deze plek in te bouwen.

Het toestel heeft een DIN-montageopening met de afmetingen 182 × 53 ~mm nodig. Deze afmetingen zijn genormeerd en worden normala gesproken door alle autofabrikanten aangehonden.

Wanner ge inbouwuitparing aanwezig is, vraag dan uw dealer naar de beste montageplaats voor het apparaat.

Kies de inbouwpositie zorgvuldig, zodate het apparaat geen invloed heegt op het rijden van de bestuurdcr of hem/haar van het verkeersgebeuren afleidt.

Gebruik alleen het meegeleverde montagematerialiaal om een veilige montage te garanderen.

Wijzigingen aan het voertuig die door het inbouwen van de DVD-tuner of andere componenten moodzakelijk zijn,要去en algijd zodanig worden uitgevoerd,dat daardoor geen vermindering van de verkeersveilighed of de constructieve stabiliteit van de auto worden veroorzaakt. Bij veel motorvoertuigen vervalt de wettelijkige goedkeuring van een voertuig reeds door het uitzagen van een stuk metaal.

Omdat het apparaat bij gebruik warmte voortbrengt, moet de montageplaats ongevoelig voor warmte�.

Let op dat bij het boren van montagegaten elektrische kabels, remleidingen, brandstoftank enz. nicht worden beschadigd.

Neem bij gebruik van gereedschap voor het inbouwen van uw auto-HiFi-componenten algijd de veiligheidsinstrumenties van de fabrikant van het betreffende gereedschap in acht.

Houd bij de montage van de autoluidsprekers resp. uw HiFi-installatie rekening met het gevaar dat bij een ongeluk verwondingen+kunnen ontstaan door losgerukte apparatuur. Bevestig waar elk onderdeel stevig op een plaats waar het geen gevaar vormt voor inzittenden.

Controleer voor de montage van het apparaat de diepte van de geplande montageplaats.

Inbouwplaats

De inbouwhoek ten opzichte van het horizontale vlak moet kleiner dan 30^ zich. Een te schuin gemonteerd apparaat kan storingen veroorzaken.

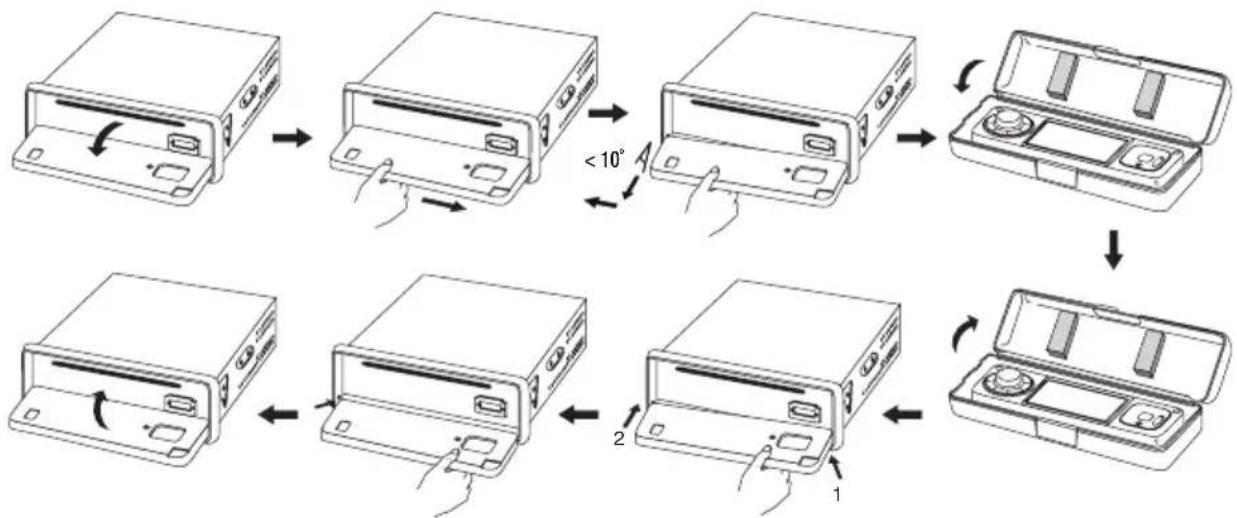

Afnemen en aanbrengen van het bedieningspaneel

Ter voorkoming van diefstal kan het front van het apparaat worden genomen.

Voordat u het frontgedeelte afneemt, drukt u lang (ca. 1 sec.) op de toets (2) om het apparaat uit te schakelen
- Druk op de toets (12) en klap het frontpaneel open.
- Druk het front maar rechts en klik het aan de linkerkantuit de houder.
- Neem het frontpaneel van de radio en berg het op in het meegeleverde etui.
- Voor hetplaatsen van het frontpaneel, drukt u eerst de rechterkant in de houder (zie onderstaande afbeelding, stap 1).
- Klik verzolgens de linkerkant van het front in de houder vast (stap 2).
- Klap het front weer omhoog totdat het vastklikt.
- Oefen waar bij geen druk uit op het display of de bedieningstoetsen.

Controller of u het frontpaneel met de juiste zijde boven op het apparaat hebt geplaatst.

Druk het front bij hetplaatsen Niet te hard gegen het apparaat. Het kan eenvoudig worden geplaatst door het zicht gegen het apparaat te drukken.

Wanner u het frontpaneel meeneemt, berg het dan op in het meegeleverde etui.

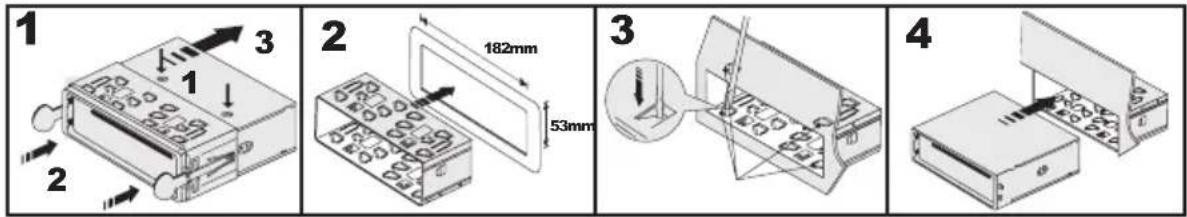

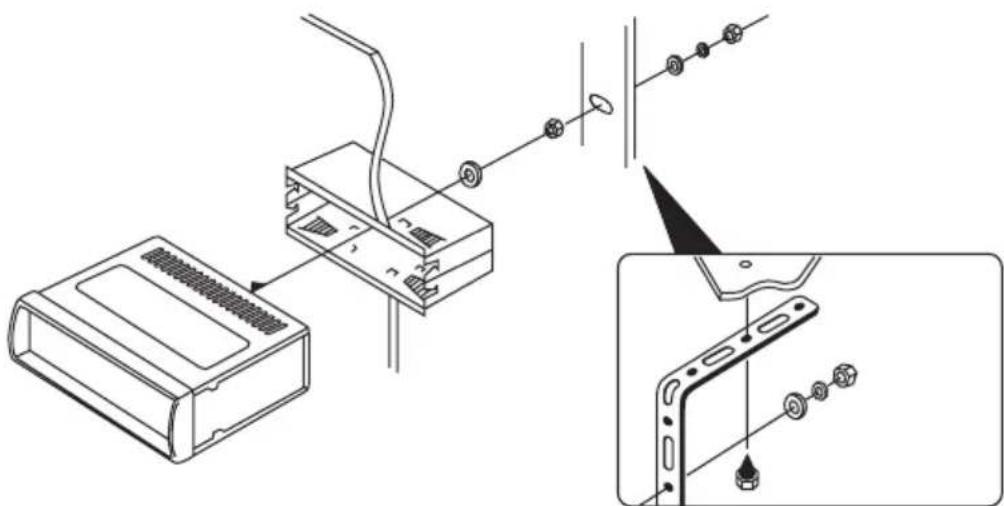

Inbouw in de radioschacht

• Neem het frontpaneel af.

• Verwijder de twee borgmoeren van het cd-station (afb. 1, punt 1).
• Ontgrendel het inbouwframe met de twee ontgrendelingssleutels (afb. 1, sunt 2).
• Trek het inbouwframe maar achteren van het apparaat af (afb. 1, punt 3).
  Schuif het inbouwframe in de inbouwopening van het voertuig (afb. 2).
• Verbuig een paar van de sluitklemmen van het inbouwframe tot het frame goed in de inbouwopening is gefexeerd (afb. 3).
• Nadat u alle elektrische verbindungen hebt aangesloten (zie „Elektrische aansluiting”), schuift u het apparaat in het inbouwframe tot het stevig vastklass (afb. 4).

Bewaar de twee ontgreendelingsstreutels zorgvuldig. Deze heeft u voor een eventuele demontage van het apparaat waar nodig.

Beveilig het apparaat extra gegen schokken met de schroefpennen aan dechterkant van het apparaat.

Bij de meeste voertuigen is een dergelijk beveiliging reeds aanwezig. Mocht dit bij uw auto Niet het geval zich, dan dient u het apparaat met een geperforeerde strip of ie's dergelijk te bevestigen.

Ga bij de bevestiging te werk zoals weergegeven op de volgende afbeelding:

Demontage

• Neem het frontpaneel af.
• Steek de twee ontgreendelingssleutels in de sleuven aan de zijkant tussen apparaat en inbouwframe, tot het apparaat los is.
• Draai de bevestigingschroef aan dechterkant van het apparatusat los.
• Trek het apparaat aan de ontgrendelingssleutels voorzichtig uit het inbouwframe.
  Maak alle elektrische verbindingen los.

De elektrische aansluiting mag uitsluitend door een deskundige worden uitgevoerd.

Om kortsluiting en waaruit voortkomende schade aan het apparaat te voorkomen, moetijdens het aansluiten de negatieve pool (massa) van de accu worden afgeklemd.

Sluit de minpool van de accu pas waar aan als u het apparaat volledig heeft aangesloten en de aansluiting goed is gecontroleerd.

Gebruik voor het testen van de spanning op de bekabeling van het boordnet uitsluitend een voltmeter of een diodetestlamp, aangezien normale testlampen te veel stroom opnemen waardoor de boordelektronica beschadigd kan raken.

Zorg bij het aansluiten van de kabels dat deze Niet worden afgekneld of gegen scherpe randenschuren! Gebruik op doorvoerplaatsen rubberbussen.

De bedrading maar de luidsprekers要去 steeds tweegerig worden uitgevoerd. Isolerer open verbindingsplaatsen. Zorg dat snoeren Niet door scherpe randen können worden beschadigd.

Gebruik uitsluitend luidsprekers met voldoende belastingscapaciteit (zie de technische gegevens).

Zorg dat alle luidsprekers volgens de juiste poolrichting zich aangesloten - de plus- en min-markering要去en overeenkomen.

De aansluitkabels van de luidsprekers zijn normal gesproken gecodeerd: Sommige luidsprekerfabrikanten markeren de (+)-kabel met een extra gekleurde streep, anderen gebruiken darüber een geribbelde kabel voor de (+)-pool en voor de (-)-pool een gladde kabel.

Het apparaat is ontwikkeld voor gebruik met luidsprekerimpedancies van minimaal 4 Ohm. Sluit in geen geval luidsprekers met een lagere impedantie aan.

Gebruik voor de aansluiting van de cinchbussen voor de audio- en videoverbindingen alleen hiervoor geschikte, afgeschermde cinchkabels. Bij gebruik van andere kabels können zich storingen voordoen.

Houd de lenghte van de aansluitkabels zo kort möglichk.

Leg de kabels nicht in de buurt van andere kabels. Zo worden storende effecten op de kabels voorkomen.

Om verwormingen of verkeerde aanpassingen die tot schade aan het apparaat konnen leiden te voorkomen, mogen op de cinchaansluitingen alleen apparaten metdezelfde cinchaansluitingen worden aangesloten. Let hierbij ook op de aansluitwaarden in de „Technische gegevens".

Aansluiting van de luidsprekers en de stroomvoorziening

De DVD-tuner is voorzien van een ISO-systeemstekker.

Voertuigen die met een dergelijkste systemstekker zijn uitgevoerd, können bij een gelijke stekkerbezetting (vooraf controlleden!)rechtstreeks met het apparaat worden verbonden. Bij een andere stekkerbezetting moet de aansluiting met behulp van een adapter worden uitgevoerd.

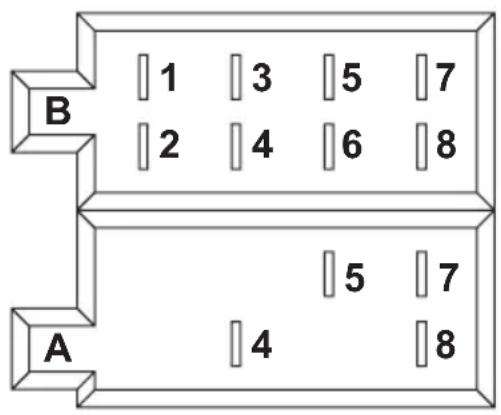

De contactbezetting van de aansluitbus op het apparaat worden weergegeven op de volgende afbeeldingen.

De betreffende bezetting van de systeemstekker van uw auto kutu bij uw dealer navragen.

Systeemstekker B (luidsprekeraansluiting)

(1) Luidspreker rechtsachter (+)
(2) Luidspreker rechtsachter (-)
(3) Luidspreker rechtsvoor (+)
(4) Luidspeker rechtsvoor (-)
(5) Luidspreker linksvoor (+)
(6) Luidspreker linksvoor (-)
(7) Luidspreker linksachter (+)
(8) Luidspreker linksachter (-)

Systeemstekker A (stroomvoorziening)

(1) nicht toegewezen
(2) nicht toegewezen
(3) nicht togewezen
(4) Continu stroom +12V
(5) Antennestuuruitgang
(6) nicht toegewezen
(7) Contact +12V
(8) Massa

• De aansluiting continu stroom +12V (4) moet met een kabel worden verbonden die ook bij uitgeschakeld contact permanent 12V levert (klem 30 van het boordnet). Deze aansluiting worden geleukt voor het opslaan van de gebruikersinstelleningen, de tijd, enz.
• De antennestuuruitgang (5) levert bij ingeschakeld apparaat een spanning van +12V . Deze leiding kan voor de stroomverzorging van een elektrische anteene of als inschakelspanning voor een autoversterker worden gezruikt.
• De aansluiting contact +12V (7)要去 met een kabel worden verbonden die alleen bij ingeschakeld contact +12V levert (klem 15 van het boordnet).

Klem deze aansluiting Niet op continu stroom waar anders bij een langere standtijd van het voertuig de accu leeg kan raken.

• De aansluiting massa (8) worden met de carrosserie van de auto verbonden.

Vanwege de steeds vaker toegepaste lijmtechniek resp. gelakte metalen onderdelen worden het elektrische geleidingsvermögen verminderd. Daarom is nicht ieder metalen onderdeel geschikt als massapunt.

Bij de meeste voertuigen zijn de kabels voor de elektrische aansluiting en de aansluiting van de luidspeakers al tot aan de aanwezig inbouwschacht gelegd.

Als dit nicht het geval is, dan moet er op worden gelet dat de achteraf ingebouwde kabels via de bijbehorende aanwezige boordzekeringen (zie gebruiksaanwijzing van het voertuig) zich beveiligd.

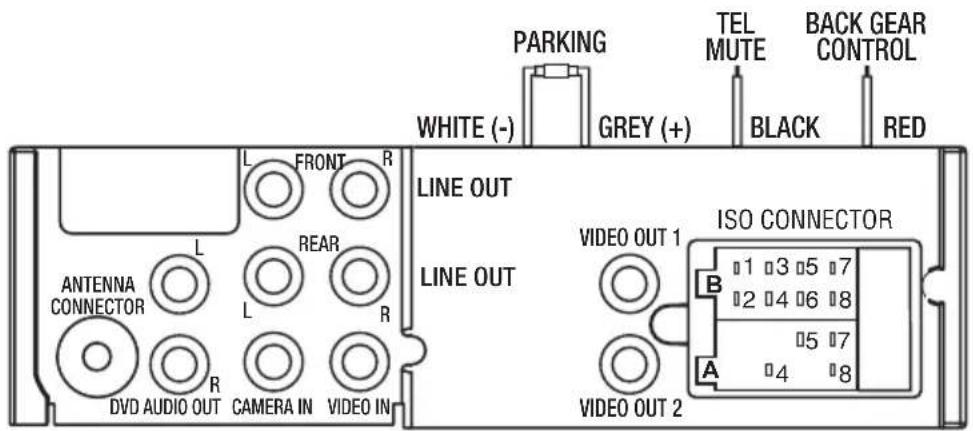

Aansluiting van de besturingskabels

• Verbind de grijze babel PARKING (+) met de schakelaar voor de handrem. Het contact waar deze leiding op worden aangesloften,要去 bij aangetrokken handrem massacontact hebben

Deze verbinding zorgt ervoor dat de weergave van films op het display (7) alleen met ingeschakelde handrem möglichk is. Deze beperking geldt darüber alleen voor het ingebouwde display. De exter schermen voor biiriders of inzittenden worden hierdoor Niet beinvloed.

Dit is een verilgheidsmaatregel ter voorkoming van ongevallen die ontstaan doordat de bestuurder van de auto worden afgeleid. Informeer welke wettelijk voorschriften in uw land van toepassing zijn. Het kan zich dat een aansluiting van het apparaat zonder deze verbinding in strijd met de wet is.

Als deze functie Niet vereist is, kunt u de grijze kabel PARKING (+) met de witte kabel PARKING (-) verbinden. In dit geval worden de filmweergaveijdens het rijden Niet geblokkeerd.

• Verbind de zwarte kabel TEL MUTE met de stomschakeling van uw handsfreeset. Hierdoor wordt de audiowieergave tijdens een telefoongesprek onderbroken.

Aansluiting van de achteruitrijcamera

• Verbind de rode kabel BACK GEAR CONTROL met hetchyteruirijlicht van uw voertuig (aansluiting die bij ingeschakelde acheuteruitversnelling +12V heeft).
• Verbind de video-uitgang van uwchteruijrcamera met de aansluiting CAMERA IN.

Zodra de weiteruitversnelling worden ingeschakeld, verschijnt het beeld van de weiteruitrijcamera automatisch op het display (7).

Aansluiting van extra versterkers

• Verbind de bussen LINE OUT FRONT met de ingangen van de voorste vermogensversterker.
• Verbind de bussen LINE OUT REAR met de ingangen van dechterste vermogensversterker.

De rode bus is de aansluiting voor het rechterkanaal De witte bus is de aansluiting voor het linkerkanaal

Aansluiting van extra monitoren

De DVD-tuner is voorzien van video-uitgangen voor extra monitoren. Deze kunnen via de dual-zone functie afzonderlijk worden aangestuurd zodate bijrijders bijv. via een aan de hoofdsteun bevestigde monitor films kunnen bekijken verwijl de bestuurder maar de radio luistert.

• Verbind de bussen VIDEO OUT 1 en VIDEO OUT 2 met de video-ingangen van de extra monitoren.
• Verbind de bussen DVD AUDIO OUT met de audio-ingangen van de extra monitoren.

Aansluiting van een externe video- resp. audiobron

• Verbind de bus VIDEO IN met de video-uitgang van de externe videobron.
• Verbind de AUX-ingang (15) met de audio-uitgang van de externe video- resp. audiobron.

Op de AUX-ingang (15) kan ook een audioapparaat worden aangesloten zonder de ingang VIDEO IN op de weiterzijde van het apparaat te gebruiken. De beeldweergave is in dit geval tatsächelijk nicht möglichk.

Aansluiting van de antenne

• Verbind de antennestekker van uw voertuig met de antennebus anschter op het apparaat (bus naast de cinch-aansluitingen).
• Als uw voertuig is uitergerust met een andere antennestekker dan dient u een passende adapter te gebruiken die in een specialzaak verkrijigbaar is.

Neem het apparaat pas in gebruik wonneer u zich met de functies en met deze gebruiksaanwijzing vertrouwd heeft gemaakt.

Controleer nog een keer of alle aansluitingen correct zijn. Klem na de contrôle de minpool van de bois daccu wee aan.

Algemene bediening

In-/uitschakelen

Druk op de toets (2)om het toestel in te schakelen.
- Voor uitschakelen houdt u de toets langer ingedrukt totdat het apparaat UIT gaat.

Voor het inschakelen kan ook op elke andere toets worden gedrukt.

Volumeregeling

• Draai aan de volumeregelaar (20) om het geluidsniveau in te stellen.
• Door rechtsom draaien gaat het volume omhoog; door linksom draaien gaat het volume omlaag.

Het volume kan ook via de afstandsbediening met de toetsen VOL+ en VOL- werden ingesteld. VOL+ verhoegt het volume, VOL- verlaagt het volume.

Stomschakeling

De toets (2) activeert de stomschakeling.

• Druk kort op de toets wanner u de actuèle weergave even wilt onderbreken, bijv. om een voetganger maar de weg te vragen.
• Om de stomschakeling weir te deactiveren, drukt u nogmaals kort op toets (21)

Omde stomschakeling via de afstandsbediening te activeren resp.deactiveren,drukt u op de toets (28).

Loudness-functie

• Druk lang op de toets BD/LD (14) om de loudness-functie in of uit te schakelen.
  Op het display (7) verschijnt een bijbehorende melding.

Het menselijkoor hoor de lage en hoge tonen bij een lager geluidsvolume slechter. Door een stijging van deze freiorentiebereiken bij lage geluidsvolumes (loudness-correctie) worden dit effect tegengegaan en de muziekweergave klinkt naturuikker.

De loudness-functie kan door langer te drukken op de toets RDM/BD/LD (35) op de afstandsbediening worden in- resp. uitgeschakeld.

Selectie van de weergavebron

• Druk steeds op de toets MODE (9) om de afzonderlijke weergavebronnen te selecteren.
• De bronnen verschijnen in onderstaande volgorde: Radio > CD/DVD > USB > SD/MMC > AUX

Wanner geen CD, USB-geheugen of SD/MMC-kaart is geplaatst/ingestoken, worden de betreffende afspeelbronnen bij de selectie overgeslagen.

Bij hetplaatsen/insteken van een CD/DVD, USB-stick of SD/MMC-kaart worden de betreffende ingang automatisch geactiveerd.

Plaatsen van een CD/DVD

Druk op de toets (12) om het frontpaneel te openen. Schuif een CD/DVD in de CD/DVD-sleuf (25).

De CD/DVD要去 altijd met de beschreiben Kant naar boven worden ingeschoven.

Uitwerpen van een CD/DVD

• Druk op de toets (12) om het frontpaneel te openen.
• Druk op de toets EJECT (23) en de CD/DVD worden uitgeworpen.
• Sluit het frontpaneel weeer door dit omhoog te klappen.

Menu-installingen

• Druk op de toets MENU (1) op het apparaat om het instelmenu op de roepen.
• Op het display verschijnt het instelmenu met de verschillende menuopties.
• Om een submenu op te roepen, draait u aan de volumeregelaar (20) tot de gewenste menuoptie op het display is gemarkeerd en drukt u verwolgens op de toets ENT (6).
• Om in het menu een niveauteringu te springen, drukt u op de toets MENU (1).
• Om een menuoptie te selecteren of te wijzigen, drukt u op de toets ENT (6) of draait u aan de volumeknop (20).

De selectie van de menuopties kan ook met de pijltoetsen (30) op de afstandsbediening worden uitgevoerd.

AUDIO

BASS Instelling van de weergave van lage tonen

TREBLE Instelling van de weergave van hoge tonen

BALANCE Instelling van de geluidsterkteverhouding tussen de rechtter en linker luidsprekers

FADER Instelling van de geluidsterkteverhouding tussen de Voorste en achterste luidsprekers

EQ Selectie van een vooraf ingestelde klank

DSP OFF Klankregeling uitgeschakeld

FLAT Klankinstelling neutraal

CLASSICS Klankkarakteristiek is aangepast voor klassieke muzzlek

POP Klankkarakteristiek is aangepast voor popmuziek

ROCK Klankkarakteristiek is aangepast voor rockmuziek


Deze menuoptie is alleen zichtaar wanner een medium voor de beeldweergave in het apparaat is geplaatst.

RED Instelling van het rode kleuraandeel in het beeld

GREEN Instelling van het groene kleuraandeel in het beeld

BLUE Instelling van het blauwe kleuraandeel in het beeld

BRIGHTNESS Helderheidsinstelling

CONTRAST Contrastinstelling

SHARPNESS Instelling van de beeldscherpte

SCREEN Instelling van het beeldformaat

4:3 Weergave in 4:3-formaat

16:9 Weergave in 16:9-formaat

FULL Beeld worden aangepast aan het formaat van het beeldschem

COLOR RESET De waarden worden teruggezet waar de fabrieksinstelleningen

DUAL

Deze functie kiest de weergavebron voor de dual-zone-functie.

Met de dual-zone-functie+knen films worden afgespeeld voor de inzittenden (bijv. via extra hoofdsteunmonitoren) verwijl de bestuurdcr aan de radio luistert. Voorwaarde hiervoor is dat op de AV-uitgangen voor de tweede zone (VIDEO OUT 1/2 en DVD AUDIO OUT) de betreffende afspeelapparaten zijn aangesloten.

Deze functie kan ook rechtstreeks met de toets DUAL (26) op de afstandsbediening worden geselecteerd.

DUAL In- resp. uitschakelen van de dual-zone-functie:

DUAL ON Dual-zone-functie ingeschakeld

DUAL OFF Dual-zone-functie uitgeschakeld

KEY Selectie van de bron waarop de volumeknop (20) werk:

CURRENT Volumeregeling voor de bestuurder

DVD Volumeregeling voor de overige passagiers

VOL Afzonderlijke volumeregeling voor de passagiers

RDS SETUP

TA Reactie bij verlies van een verkeersinformatiekender:

SEEK bij verlies van de verkeersinformatie worden een neue zender met verkeersberichten gezocht

ALARM bij verlies van de verkeersinformatiek klinkt een alarmtoon

PI Reactie van het apparaat bij 2 zenders met verschillende programma-identificatie (PI) op verzelfde frequente:

SOUND Radio schakelt enkele seconden over op de neue zender en dan weer terug

MUTE Radio wordst stil geschakeld

RETUNE Vertraging van het zenderzoeken bij verlies van het verkeersinformatiesignaal:

SHORTkort

LONG lang

MASK Reactie wanner de momenteel hoorbare zender nicht meer kan worden ontvangen:

ALL Alternatieve frequencies (AF) met verschillende programma-identificatie (PI) en alle andere zenders met verschillende PI opdezelfde freqentie worden nicht prijsgegeben

DPI alleen alternatively frequencies (AF) met verschillende programma-identificatie (PI) worden prijsgegeben

EON TA Reactie van het apparaat bij EON-verkeersberichten met een slechte ontvangst:

LOCAL er worden alleen berichten van sterke zenders doorgeschakeld

DX alle berachten worden doorgeschakeld

REG Inachtneming van de regione identificatie bij de automatische frequentie-omschakeling:

ON Omschakeling alleen maar zenders metdezelfde programme-identificatie (PI)

OFF Omschakeling ook maar zenders met andere programma-identificatie (PI)

TA VOL Instelling van het volume bij verkeersberichten

EXPERT

DX/LOCAL Instelling van gevoeligheid van de zenderzoekfunctie:

DX het zoekenaar zendersstoct ook bij zwakkere zenders

LOCAL Het zoekenaar zendersstopt alleen bij sterke zenders

STEREO/MONO Instselling van de soort gevoeligheid:

STEREO Stereo-ontvangst

MONO Mono-ontvangst

Bij zwakke zenders leidt de omschakeling maar mono-ontvangst tot minder stoorgeluiden.

BEEP Instelling van de toetsbevestigingstoon:

ALL Toetsbevestigingstoon altijd ingeschakeld

2ND Toetsbevestigingstoen alleen bij de tweede functies van de toetsen (langer ingedrukt honden) actief

OFF Toetsbevestigingstoon uitgeschakeld

LOUD Activering van de loudness-functie:

ON Functie ingeschakeld

OFF Functie uitgeschakeld

Het menselijkoor hoor de lage en hoge tonen bij een lager geluidsvolume slechter. Door een stijging van deze freiorentiebereiken bij lage geluidsvolumes (loudness-correctie) wordt dit effect tegengegaan en de muziekweergave klinkt naturuijker.

BACKLIGHT Installing van de helderheid van het display:

LOWlaag

MID gemiddeld

HIGHhoog

OSD COLOR

Instelling van de achtergrondkleur van het display

CLOCK

CLOCK ON/OFF In- resp. uitschakelen van deijdweergave:

CLOCK ON Tijdweergave op het display ingeschakeld

CLOCK OFF Tijdweergave op het display uitgeschakeld

CLOCK HOUR 12H Tijdweergave in 12 uur-formaat

24H Tijdweergave in 24 uur-formaat

CLOCK ADJUST Handmatige instelling van de tijd:

Stel met de volumeregelaar (20) de uren in > druk op de toets ENT (6) > stel met de volumeregelaar (20) de minutes in

Veel zenders zenden de actuèleijd in de RDS-gegevens uit. Wanner het apparaat dit signal ontvangt, worden de klok automatisch opijd gezet.

Radiomodus

RDS als ontvangstconcept

De afkorting RDS betekent Radio Data System, d.w.z. dat er onhoorbare, gecodeerde extra informatatie via de FM RDS zender worden meegestuurd.

U bent met de DVD6311 in het bezit van een DVD-tuner die in staat is deze gecodeerde gegevens, die door bijna alle zendstations worden uit gezonden, te verwerken.

De volgende belangrijke extra informatie worden UITgezonden:

programma identificatie (PI)
- verkeersberichtcode (TP)
- verkeersbericht worden uit gezonden (TA)
programma servicenaam (PS)
- alternative frequencies (AF)
-programmatype (PTY)
EON-informatie (EON)
-tijd (CT)

Programma Identificatie (PI)

Deze geveens helpen de ontvanger om een zender duidelijk te identificeren. Ze makeh het de radio möglichk om tussen regio's te onsderieren waar in hetzelfde programma wordt uit gezonden. De autoradio schakelt dus bij een zwakker wordende ontvangst alleen om aan een sterkere zender diedezelfde programma-identificatie uitzendt.

Verkeersbericht-code (TP)

Door dit signaal herkent de ontvanger dat een zender met verkeersinformatie worden ontvangen.

Verkeersbericht worden uitgezonden (TA)

Door dit signaal kan de ontvanger een uit gezonden verkeersbericht herkennen en indien nodig de lopende weergave van een andere bron onderbreken.

Programma Servicenaam (PS)

Deze informatatie geeft de ontvanger aan welke zender momenteel worden ontvangen. Deze worden direct op het display van de autoradio weergegeven, bijv. RADIO 3FM.

Er worden een lijst van alternatieve frequencies meegestuurd die hetzelfde programma uitzenden. Wanner de ontvangen zender te zwak worden, kan de ontvanger dit herkennen aan het AF-siŋaal op welke freqüenties hij maar een zender要去zoeken die beter te ontvangen is.

Programmatype (PTY)

Deze code geeft de luisteraar informatie over de inhoud van het uit gezonden programma (bijv. sport, klassiek, nieuws, enz.). De luisteraar kan dus doelgerichtaar een bepaald programma zoeken.

Bovendien kan een nationaal rampalarm op deze manier worden verspreid. De PTY-service worden zichter nicht door alle zenders aangeboden.

EON-informatie

Vele zenderketens met verschillende programma's hebben maar een programma met verkeersinformatie. Wanneer er EON-informatie mee uit gezonden worden, schakelt een zodanig uitgevoerd apparaat bij verkeersberichten waar de verkeerszender om, hoewel er� aanander programma van de zenderketen worden geluisterd.

Wonneer men bijvoorbeeld aan radio 4 (zonder verkeersinformatie) luistert, schakelt het apparaat gedurende het verkeersbericht om aan radio 3 (met verkeersinformatie).

Tijd (CT)

Veel zenders zenden de actuèleijd in de RDS-gegevensuit. Wonneer het apparaat dit signal ontvangt, worden de klok automatisch opijd gezet.

Het RDS-systeme heegt dus het voordeel, dat bij het verlaten van een zendergebied het omschakelenaar eenzfelfde,beter te ontvangen zender automatisch wordt uitgevoerd.De omschakeling wordt echter alleen uitgevoerd, wanner een betere zender met hetzelfde programma aanwezig is.

Korte, aan de ontvangst te wijten signalverzwakkingen, hunnen ook door het RDS-systeem Niet worden geelimeerd, waar dat een voortdurend heb en weer schakelen van de autoradio het gevolg zou zijn. Dit zou door de luisteraar als veel storender worden ervaren dan kortstondige ontvangstoringen.

Een ander voordeel van het RDS-system is de vermeling van de zendernaam. De zendernaam van een RDS-zender worden op het display van de autoradio weergegeven.

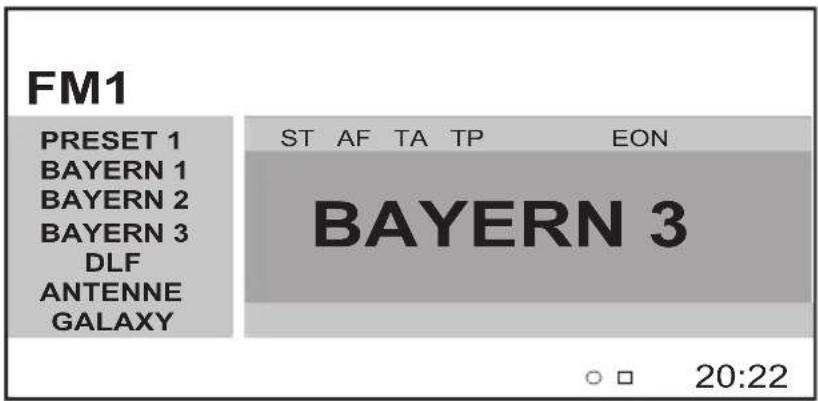

Displayweergave in radiomodus

• In het linkerdeel van het display worden het ingestelde bandbereik FM1-3 en de frequencies resp. zendernamen van de zenders weergegeven die op de stationtoetsen 1-6 (3, 4, 5, 18 en 19) zijn opgeslagen.
• In hetrechtdeel van het display worden bovenin de ingestelde functies (AF, TA, TP, enz.) en in het midden de zendernaam resp. deZendfrequentie weergegeven.
• Onderin het display verzchijnen symbolen voor de geplaatste media en de klok.

Installing van de opties

De instelbare opties voor de RDS-ontvanger zijn al onder het punt „Menu-instellen“ erder in deze gebruiksaanwijzing beschreiben.

Raadpleeg dit hoofdstuk voor meer informatie over deze functie.

Functie van de afzonderlijke toetsen

Toets BD/LD (14) resp. RDM/BD/LD (35)

• Druk kort op deze toets om het bandbereik FM1, FM2 of FM3 in te stellen. In elk bandbereik staan 6 stationtoetsen ter beschikking voor het opslaan van zenders.

Toetsen SEEK UP (17) / SEEK DOWN (16)

Met deze toetsen worden de ontvangstfrequentie gewijzigd om zenders in de radiomodus in te stellen.

• Druk kort op een van deze toetsen om het automatisch zoeken in de betreffende richting te starten. Het zoeken stopt pas bij de volgende goed te ontvangen zender.
• Druk iets langer op een van deze toetsen om het handmatig zoeken te activeren. De Zoekfunctie stopt zodra de toets worden losgelaten.

Als nicht binnen korteijd op een toets worden gedrukt, schakelt de tuner weeer terug maar de automatische Zoekfunctie.

Stationtoetsen 1-6 (3,4,5,18 en 19)

Druk kort op een van deze toetsen om een erder opgeslagen zenderrechtstreeks te kiezen.
- Drukiets langer op een van deze toetsen om een momenteel weergegeven zender hier op te slaan.

Elk van de drie FM-bandbereiken (FM1-3) heeft zes stationtoetsen. Er können dus in totaal 18 stationtoetsen worden toegewezen.

De toetsen 1-6 van het 10-cijferig toetsenblok (34) van de afstandsbediening hebben bezelfde functie.

Toets AF (8)

Deze toets activeert resp. deactiveert de automatische zenderverbetering. Op het display (7) verschijnt bij een geactiveerde AF-functie de weergave AF.

• AF uitgeschakeld = de tuner zoekt Niet automatisch maar een better te ontvangen freiuentie van de zender.
• AF ingeschakeld = de tuner zoekt automatisch maar een beter te ontvangen freiagentie van de zender.

Toets TA (10)

Deze toets schakelt de verkeersinformatiefunctie in resp.uit.

• Wanner een zender met verkeersberichten worden ontvangen, worden op het display TP= Traffic Program weergegeven.
• Bij een ingedrukte TA-toets verschijnt de afkorting TA op het display. Nu können alleen nog zenders met verkeersbericht-code worden ontvangen.

• Bij lopende weergave van een andere bron (bv. CD) worden het programma voor de duur van het verkeersbericht stil geschakeld.

• Wonneer een lopende uitzending erg zachst staat,gaat het geluidsvolume van het verkeersbericht automatisch omhoog maar een goed hoorbaariveau (volume kan worden ingesteld in het menu RDS SETUP > TA VOL). Na afloop van het bericht worden het erder ingestelde volume weeer teruggezet.

Afhankelijk van de instelling TA SEEK of TA ALARM (zie "Menu-instellen" > RDS SETUP) zoekt het apparaat bij ontvangstverlies een neue zender met verkeersberichten of geeft een waarschuwingssignaal.

Toets PTY (11)

Met deze toets schakelt u de PTY-functie in.

• Druk op de programmasoort-toets PTY (11) om over te gaan waar de PTY-modus.
• Druk op de doorzoektoets SEEK UP (17) of op de terugzoektoets SEEK DOWN (16) tot het gewenste soort programma op het scherm verschijnt.
• Het zoeken aan een zender die de erder geselecteerde PTY-code heeft, worden gestart.
• Als geen zender met de betreffende PTY-code worden, geeft het apparaat een waarschuwingstoon en verschijnt PTY NONE op het display (7).

Toets RPT/P.SCN (33)

• Als kort op deze toets worden gedrukt, dan worden de op de stationtoetsen 1-6 (3, 4, 5, 18 en 19) opgeslagen zenders steeds eenaar seconden opgeroepen. Druk opniewuop de toets om deze functie te stoppen.
• Wanner de toets langer worden ingedrukt, worden alle goed te ontvangen zenders automatisch op de stationtoetsen 1-6 (3, 4, 5, 18 en 19) opgeslagen.
• Na deze procedure worden de opgeslagen zenders als hierboven beschreiben gedurende enkele seconden opgevraagd.

Toets OSD (37)

• Druk herhaaldelijk op de toets voor weergave van de verschillende zendergegevens op het display: Zendernaam > zendfreiectie > programmatype (PTY-identificatie)

CD-/MP3-modus

Afspelen/Pauze

De toets 3 / (5) schakelt om:tussen pauzefunctie en afspeelfunctie.

• Druk op deze toets om het afspelen te starten.
• Druk nogmaals op deze toets om het afspelen kort te onderbreken.
• Door nogmaals te drukken, begint het afspelen weeer op deplaats waar erder was gestopt.

Stoppen van het afspelen

De toets 4/1 (21) stopt het afspelen.

• Druk op deze toets om het afspelen te stoppen. Op het display (7) verschijnt PRE STOP.
• Wanner u het afspelen op dezeplaats waar wilt starten, drukt u op de toets 3/■ (5).
• Wanner u nogmaals op de toets 4/ (21) drukt, springt de toonopnemer maar het begin van de cd.

Zoekenaar titels

De toelsen 1/ |en 2> (3 en 4) dienen voor het selecteren van een bepaalde titel.

De pijlen op de toetsen geven de sprongrichting (vooruit resp. achechteruit) aan.

• Druk kort op de toetsen om maar de volgende of vorige titel te springen.

De titels können ook met de 10 cijfertoetsen (34) op de afstandsbediening rechtstreeks worden gekozen.

Zoeken binnen een titel

De toetsen 6 / 一 > en 5 / 一 < 1 (18 en 19) dienen voor het zoeken bennen de afzonderlijke titels van een cd.

De bijlen op de toetsen geven de Zoekrichting (vooruit resp. achechteruit) aan.

• Druk meerdere keren kort op de toetsen om de gewenste zoeksnelheid in te stellen.
• De zoeksnelheid worden op het display (7) weergegeven (2x, 4x, 8x, 20x).
• Om waar terug te gaan maar de normale weergave, drukt u op de toets 3 / (5) of drukt u net zo vaak op de gekozen toets totdat PLAY op het display (7) verschijnt.

Navigatie bij MP3-modus

Wanner een MP3-CD of een ander medium met MP3-bestanden in het system is geplaatst (SD-kaart, USB-stick, enz.), verschijt op het display (7) een overzicht van de bestanden.

In de linkerhelft van het display worden de mappings weergegeven en in de rechterhelft de bestanden.
- De gekozen map en het geseleerde bestand zijn gemarkeerd.
- In de titellijst boven deze weergave worden de actuèle titel nogmaals weergegeven.
- Met de pijltoetsen (30) op de afstandsbediening kan door deze mappenstructuur worden genavigeerd en met de toets ENT (6) resp. ENTER op de afstandsbediening worden de gemarkeerde titels resp.(SS)

De bestanden können ook met de 10 cijfertoetsen (34) op de afstandsbediening rechtstreeks worden gekozen.

Herhaalfunctie

Druk op de toets RPT/P.SCAN (33) op de afstandsbedijening om de herhaalfunctie te activeren.
- Door op verschillende manieren te drukken, worden de functie gekozen:

1x drukken > titelherhaling

2x indrukken > alle titels uit een map worden herhaald (uitsluitend möglich bij media met een mappenstructuur)

3x indrukken ≥ alle titels op het geheugenmedium worden herhaald

Willekeurig aftspelen

• Druk kort op de toets RDM/BD/LD (35) op de afstandsbediening om het willekeurig aftspelen van nummers te activeren.
• Door nogmaals te drukken op deze toets worden越er terug geschakeld waar de normale weergave.

Programming van een titelreeks

Er kan een titelrreeks van maximaal 16 titels worden geprogrammeerd.

• Druk op de toets PROG (32) op de afstandsbediening om de titelprogrammering te activeren.
  Kies met de 10 cijfertoetsen (34) de titels in de gewenste volgorde en voer deze in op het display onder PROGRAM.
  Bij media met een mappenstructuur moet bovendien de map worden ingevoerd onder DIR.
• Gebruik voor de navigatie binnen de displayweergave de pijltoetsen (30) op de afstandsbediening.
• Kies ENTER met behulp van de pijltoetsen (30) en druk op toets ENT (6) resp. ENTER van de afstandsbediening om de titelvolgorde op te slaan.
• Selecteer CLEAR ALL met de pijltoetsen (30) en druk op de toets ENT (6) resp. ENTER op de afstandsbediening om de titelreeks af te wissen.

Om de titels waar in de normale volgorde af te spelen, drukt u tweeemaal op de toets PBC/STOP (31) resp. 4/■ (21). De geprogrammeerde titelreeks worden hierbij nicht gewist.

DVD-/VCD-/MP4-modus

Afspelen

• Druk op de toets (12) om het frontpaneel te openen. Schuif een VCD/DVD in de sleuf van het CD/DVD-station (25).

De VCD/DVD要去altijd met de beschreibenkant naar boven worden ingeschoven.

• Wanneer de VCD/DVD al in het apparaat aanwezig is, drukt u net zo vaak op de toets MODE (9) totdat het ingebouwde station worden geactiveerd.

• Wanneer het betreffende medium een menu bevat, worden dit automatisch weergegeven.

Bij VCD's is dit alleen het geval wonneer het gaat om een VCD met PBC (Playback Control).

• Navigeer bij DVD's in het weergegeven menu met de pijltoetsen (30) op de afstandsbediening waar de gewenste menuoptie en selecteer deze met ENTER.

Bij VCD's met PBC kiest u de gewenste menuoptie met het 10-cijferige toetsenblok (34) op de afstandsbediening.

Het VCD-menu kan alleen worden weergegeven als de PBC-functie is geactiveerd. Indien denen functie is uitgeschakeld, kan deze door langer drukken op de toets PBC/STOP (31) op de afstandsbediening worden geactiveerd.

DVD's en VCD's zonder menu resp. PCB worden automatisch afgespeeld.

Stoppen van de weergave

• Druk op de toets 4/■ (21) resp. PCB/STOP (31) op de afstandsbediening om de weergave te stoppen. Deplaats waar de weergave werkstopgezet, worden opgeslagen.

• Druk op de toets 3/■ (5), om de weergave op deplaats waar werk gestoet opnieuw te starten.

• Om de weergave—helemaal te beeindigen, drukt u nogmaals op de toets 4/■ (21) resp. PBC/STOP (31) op de afstandsbediening.

Sneller vooruit/achteruit

• Drukijdens de normale weergave op de toetsen 6 / (18) resp. 5 / (19), om de functie snel vooruit resp. awhile in te schakelen.

De bijlen op de toetsen geven de Zoekrichting (vooruit resp. achechteruit) aan.

• De weergave vindt versneld plaats. De snugelid kan door meerdere keren drukken op de toetsen worden gewijzigd (2x, 4x, 8x, 20x).
• Om waar terug te gaan maar de normale weergavesnelheid drukt u op de toets 3 / (5).

Tijdens het zoeken worden de geluidsweergave stil geschakeld.

Zoekenaarhoofdstuk

• Drukijdens de normale weergave op de toetsen 1/ |(3) resp. 2| (4), om maar het begin van het huidige resp. volgende hoofdstuk te springen.

De bijlen op de toetsen geven de sprongrichting (vooruit resp. achechteruit) aan.

Rechtstreekskiezen

• Druk op de toets GOTO (44) op de afstandsbediening om direct maar een hoofdstuk, een titel of eenplaats metijdweergave te gaan.
• Met de pijltoetsen (30) op de afstandsbediening kut u kiezen tussen het invoeren van hoofdstuk, titel of tijd.
• Voer de betreffende informatatie in en bevestig deze met de toets ENTER.
• De weergave springt maar de geselecteerde plek.

Onderbreking van de weergave

Druk op de toets 3/11 (5) om de weergave even te onderbreken.
- Om de weergave op deze plek opniewu te starten, drukt u nogmaals op de toets.

Weergave van afzonderlijk beeld

• Druk op de toets STEP (27) om de weergave van afzonderlijke beelden te starten.
• Met elke druk op de toets STEP (27) worden de weergave met een afzonderlijk beeld verder geschakeld.
• Om waar terug te gaan maar de normale weergave drukt u op de toets 3/■ (5).

Willekeurige weergave

• Druk kort op de toets RDM/BD/LD (35) op de afstandsbediening om de willekeurige weergave te activeren.
• De titels resp. hoofdstukken worden in willekeurige volgorde afgespeeld.
• Door nogmaals te drukken op deze toets worden越erug geschakeld waar de normale weergave.

Herhaalfunctie

DVD-modus:

• Druk op de toets RPT/P.SCAN (33) op de afstandsbediening om de herhaalfunctie te activeren.
• Door op verschillende manieren te drukken, worden de functie gekozen:

1x indrukken > Herhaalfunctie uitgeschakeld

2x indrukken > Hoofdstukherhaling

3x indrukken > Titelherhaling

4x indrukken > Alles herhalen

VCD-modus

• Druk op de toets RPT/P.SCAN (33) op de afstandsbediening om de herhaalfunctie te activeren.
• De actuèle titel worden herhaald.
• Druk opnieuw op de toets om de herhaalfunctie waar UIT te schakelen.

Deze functie is voor VCD's alleen möglich als de PCB-functie isuitgeschakeld.

Fragmentherhaling

Met deze functie kurz u een serie fragmenten vastleggen en continu herhalen.

• Druk tijdens de weergave op de toets A-B/ZOOM (36) op de afstandsbediening om het startpunt van de fragmentvolgorde vast te leggen.
• Druk nogmaals op de toets om het eindpunt van de reeks vast te leggen.
• De reeks fragmenten worden nu continu herhaald.
• Druk nogmaals op de toets om maar de normale weergave terug te gaan.

Titel- resp. hoofdstukselectie

• Voer met behulp van het numerieke toetsenpaneeltje (34) op de afstandsbediening het gewenste nummer van titel of hoofdstuk in.
• De gewenste titel of het gewenste hoofdstuk worden afgespeeld.

Deze functie is voor VCD's alleen möglich als de PCB-functie isuitgeschakeld.

Selectie van het audioformataatijdens de weergave

Indien op de DVD/VCD meertere talen resp. audioformaten beschikbaar zich, können denen als volgt worden opgeroepen:

• Druk op de toets AUDIO (40) op de afstandsbediening tot de gewenste taal/het gewenste audioformaat worden weergegeven.

De selectie van het standardaard audioformaat worden in het setup-menu voor de DVD-speler ingesteld. Meer informatie hierover vindt u onder „Setup-menu" verderop in deze gebruiksaanwijzing.

Bij de meeste DVD's kan de taal van het geluid alleen via het eigien menu van de DVD worden ingesteld.

Selectie van de taal van de ondtiteling tijdens de weergave (alleen in DVD-modus)

Indien op de DVD meertere talen voor de ondertiteling beschikbaar zich, hunnen deze als volgt worden opgeroepen:

• Druk op de toets SUB-T (42) op de afstandsbediening tot de gewenste taal voor de ondtiteling worden weergegeven.

De selectie van de standardaar taal voor de ontertiteling wordt in het setup-menu voor de DVD-speler ingesteld. Meer informatie hierover vindt u onder „Setup-menu" verderop in deze gebruiksaanwijzing.

Bij de meeste DVD's kan de taal van de ondterteling alleen via het eigien menu van de DVD worden ingesteld.

Selectie van cameraperspectieven (alleen bij DVD-modus)

Indien op de DVD meerde cameraperspectieven beschikbaar zich, kunnen deze als volgt worden opgeroepen:

Druk op de toets ANGLE (41) op de afstandsbediening tot het gewenste cameraperspectief worden weergegeven.

Sprongaar deeerste titel (alleen bij DVD-modus)

• Druk op de toets TITLE (29) op de afstandsbediening.
• De eerste titel van de DVD worden afgespeeld.

Afhankelijk van de DVD kan het ook�n dat het hoofdmenu worden weergegeven.

Sprongaarhethhoofdmenu(allelebnijDVD-modus)

• Druk lang op de toets MENU (1).
• Het hoofdmenu van de DVD worden weergegeven.

• Drukijdens het afspelen op de toets SLOW (39).
• De weergave vindtplaats in slow motion.
• De能力和 the wizigen dooermaals de toetsen in te drukken.
• Om waar terug te.gaan maar de normale weergavesnelheid drukt u op de toets 3/II (5).

Tijdens de slow motion weergave worden de geluidsweergave stil geschakeld.

Bij veel media ontstaan bij deze functies storingen in het beeld of geluid.

Zoomfunctie

• Druktijdens de weergave lang op de toets A-B/ZOOM (36).
• Het beeld worden ingezoomd.
• De zoomfactor kan door herhaaldelijk lang ter drukken op de toets A-B/ZOOM (36) worden veranderd. 2x > 3x > 4x > 1 / 2x > 1 / 3x > 1 / 4x> normale weergave

Displayinformatie

Druk lang op de toets OSD (37) om informatatie over het geplaatste medium of de weergavestatus te krijgen.
- Door meerere keren lang op OSD (37) te drukken, können meer geveens worden opgeroepen.

Programming van een titelreeks

Er kan een titelrreeks van maximaal 16 titels worden geprogrammeerd.

• Druk op de toets PROG (32) op de afstandsbediening om de titelprogrammering te activeren.
  Kies met de 10 cijfertoetsen (34) de titels in de gewenste volgorde en voer deze in op het display onder PROGRAM.
  Bij DVD's moet de titel onder ^u en het hoofdstuk onder ^u worden ingevoerd.
• Gebruik voor de navigatie binnen de displayweergave de pijltoetsen (30) op de afstandsbediening.
• Kies ENTER met behulp van de pijltoetsen (30) en druk op toets ENT (6) resp. ENTER van de afstandsbediening om de titelvolgorde op te slaan.
• Selecteer CLEAR met de pijltoetsen (30) en druk op de toets ENT (6) resp. ENTER op de afstandsbediening om de titelreeks af te wissen.

Om de titels waar in de normale volgorde af te spelen, drukt u tweemaal op de toets PBC/STOP (31) resp. 4/a (21). De geprogrammeerde titelreeks worden hierbij nicht gewist.

Setup-menu

In het setup-menu legt u de standardinstellungen voor het apparaat vast.

• De navigatie binnen het menu vindtplaats met de pijltoetsen (30) op de afstandsbediening.
• De afzonderlijke menuopties worden met de toets ENTER geselecteerd.

Om het Setup-menu op te roepen, moet een DVD zich geplaatst.

Dit menu legt onder andere ook de taal vast waarin de meldingen op het display worden weergegeven. Deze beschrijving gaat uit van de Engelse menutaal die standard is ingesteld bij levering van het apparatusaat.

Wanner u hier een andere taal instelt, kuren sommige meldingen afwijken van wat hier wordt beschreven.

SYSTEM SETUP

TV SYSTEM Instellen van het TV-system (landafhankelijk, in NL gezruikelijk PAL)

In de stand AUTO worden het TV-system automatisch afgestemd op het weergavemedium.

SCREENSAVER Activeren/deactiveren van de beeldschermbeschermer

VIDEO Instellen van het beelduitvoerformaat

TV TYPE Instellen van de hoogte/breedte-verhouding van het beeldschemr

PASSWORD Invoeren van een wachtwoord voor de kinderbeveiliging (fabrieksinstelling 0000)

RATING Verschidene vrijgeefniveau's voor de kinderbveiliging

DEFAULT Terugstellen op de fabrieksinstelling

LANGUAGE SETUP

OSD LANG Taal instellen voor weergave op het scherm(schemteksten)

AUDIO LANG Taal instellen voor de geluidsweergave

SUBTITLE LANG Taal instellen voor de ondertitelteksten

MENULANG Taal instellen voor hetDVD-menu

MP4 LANG Taal instellen voor de MP4-weergave

AUDIO SETUP

KEY Wijzigen van de toonhoogte

VIDEO SETUP

BRIGHTNESS Instellen van de helderheid

CONTRAST Instellen van het contrast

HUE Instellen van de kleurtoon

SATURATION Instellen van de kleurverzadiging

SHARPNESS Instellen van de beeldscherpte

DIGITAL SETUP

DYNAMIC RANGE OFF Dynamiek worden maximaal gecomprimeerd (luide tonen worden

gedempt; zachte tonen worden versterkt)

FULL Weergave zonder aantasting van de oorspronkelijke dynamiek

DUAL MONO STEREO Weergave in stereo

MONOL Weergave van het linker kanaal via bevide luidsprekers

MONO R Weergave van het rechter kanaal via beiden luidsprekers

MIX MONO Monoweergave van beiden kanalen (L + R) via beiden luidsprekers

AUX-modus

Op de aansluiting AUX (15) können audiouitgangen van externe aftspeelapparaten (bijv. MP3-speler) worden aangesloten.

Wanner een extra videobron op de ingang VIDEO IN is aangesloten, dient de AUX-ingang (15) als audio-ingang voor de videobron.

• Verbind de audiouitgang van het externe apparaat met de aansluiting AUX (15).
• Selecteer de ingang AV-IN met de toets MODE (9) en start het afspelen van het externe apparaat.

AUX IN

USB/geheugenkaart-modus

Het apparaat heeft een USB-interface en een geheugenkaartlezer voor SD/MMC-kaarten.

Audio- en videobestanden, die op deze media worden opgeslagen, können weeer worden afgespeeld.

Vanwege de große verscheidenheid van apparaten met USB- en SD/MMC-kaartinterfaces en hun soms erg fabricagespecifieke functies kan nicht gegardeerd worden dat alle media herkend worden en alle bedieningsmogelijkheden in combinatie met dit apparaat beschikbaar zich.

USB-harddisks können nicht op dit apparaat worden aangesloten.

SD/MMC-kaarten met een capacititeit van meer dan 2GB worden Niet ondersteund.

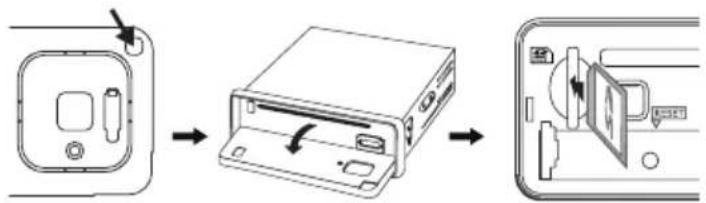

• Open de afdekking van de USB-aansluiting (13) en steek uw USB-geheugenstick of de USB-aansluiting van uw MP3-player in de USB-aansluiting (13).

• Bij gebruik van een geheugenkaart steekt u deze in de SD/MMC-kaartsleuf (22). Hiervoor要去erd het frontpaneel worden opengeklapt.

• De betreffende ingang worden met de toets MODE (9) geselecteerd.
• De bediening is identiek aan de bediening bij de CD/DVD-weergave.

Reset

Deze toets (24) zet alle instellingentering nuar de in de fabriek ingestelde waarden.

Druk op deze toets in de volgende gevallen:

• na voltooing van de inbouw- en aansluitwerkzaamheden
• wonneer het apparaat Nieteer op toetsbedieningen reageert
• wonneer op het display ondefinierebare tekens worden weergegeven

Onderhoud

Controller regelmatig de technische verilgheid van de DVD-tuner. Kijk het aansluitsnoor en de behuizing op beschadigingen na.

Indien kan worden aangenomen dat gebruik zonder bevaren nicht meer möglichk is, dan moet het product buiten bedrijf worden gesteld en worden beveiligd gegen onopzettelijk gebruik. Verbinding met boardnet verbeken!

Er is wellicht spreke van onveilig gebruik als:

• het apparaat zichtaar is beschadigd
• het apparaat Niet meer goed functioneert of
• het te zwaar mechanisch is belast.

Neem voordat u de DVD-tuner reinigt of onderhoudt aktijd de volgende veiligheidsinstructies in acht:

Bij het openen van deksels en/of het verwijderen van onderdelen van het apparaat+kunnen spanningvoerende delen vrij komen te liggen.

Daarom moet het apparaat voor onderhoud of reparatie worden losgekoppeld van alle spanningsbronnen.

Condensatoren in het apparaat konnen nog geladen zich, zichs als het van alle spanningsbronnen is losgekoppeld.

Een reparatie mag uitsluitend worden uitgevoerd door een vakman die vertrouwd is met de risico's resp. relevante voorschriften.

Vervangen van zekeringen

Wanner er een zekering verrangen moet worden, moet erop worden gelet dat alleen zekeringen van het aangegeven type en met de aangegeven nominale stroomsterkte (zie "Technische geevens") worden gebruikt.

Het repareren van zekeringen of het overbruggen van de zekeringhouser is Niet toegestaan.

• Na de scheiding van de stroomvoorziening (ISO-aansluitstekker afklemen!) trekt u voorzichtig de zekering uit de houder naast de ISO-aansluiting.
• Vervang de zekering door een zekering van hetzelfde type.
• Verbind de DVD-tuner nu pas weeer met het boordnet en neem deze in gebruik.
• Als de zekering opnieuw geactiveerd worden, breng dan het apparaat voor reparatie maar een specialzaak.

Het apparaat is verder onderhoudsvrij. Reinig de buitenkant van het apparaat uitsluitend met een zachte, droge doek of borstel. Gebruik in geen geval agressieve schoonmaakmiddelen of chemische oplossingen, aangezien deze het oppervlak van de behuizing hunnen beschadigen.

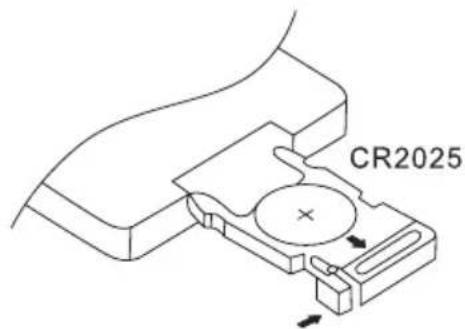

Vervangen van batterijen afstandsbediening

Verwijder de batterij indien het apparaat langerearend Niet worden gebruikt.

Lekkende of beschadigde batterijen konnen bij huidcontact bijtende wonden veroorzaken. Draag waarom in dit geval beschermende handschoenen.

Let erop dat de batterij Niet worden kortgesloten of in vuur worden geworpen. De batterij mag nicht worden opgeladen. Er bestaat explosiegevaar.

Bij levering is een isolatiestrip in het batterijvak van de afstandsbediening aangebracht die een onbedeelde ontlading van de batterij tijdens het transport voorkomt. Deze isolatiestrip要去 Voorafgaand aan het eerste gebruik worden verwijderd.

• Wanner de afstandsbediening Niet goed mer Werkt, is de batterij leeg en moet worden verrangen door een neue batterij van hetzelfde type.
  Maak de beveiligingsclip los en trek de batterijhouser aan de achterzije uit de afstandsbediening.
• Verwijder de lege batterij enplaats een neue 3V lithium knoopcel CR2025 in de houder. De juiste polariteit is aangegeven in het batterijvak.
• Plaat s de batterijhouser weir in de afstandsbediening. De beveiligingsclip moet hoortbaar vastklikken.

Gebruik

• Een te hoog volume binnen in de auto heeft tot gevolg dat akoestische waarschuwingssignalen nicht meer kuren worden waargenomen. Hierdoor brengt u uzelf en andere wegbebruikers in gevaar. Let THAT op dat het volume Niet te hard staat.
• Onachtzaamheid in het verkeer kan leiden tot ernstige ongelukken. Daarom mag de Hifi-installatie uitsluitend worden bediend als de verkeersituatie het toelaat. Zorg bovendien dat uw aandacht door het bedieren van de installmentatie Niet van het verkeer worden afgeleid. Hetrijknenaar filmsijdens het rijden is voor de bestuurder om veiligheidsredenen Niet toegestaan.
• Het worden afgeraden gedurende een langereperiode waar muziek met een te hoog volume te luisteren. Hierdoor kan het gehoort beschadigd raken.

Afvalverwijdering

Het product dient na afloop van de levensduur volgens de geldende wettelijk voorschriften afgevoerd te worden.

Verhelpen van storingen

U—heeft met de DVD6311 DVD-tuner een product aangeschaft dat volgens de{niewste stand der techniek is ontwikkeld en veilig is in het gebruik.

Toch kunnen zich problemen of storingen voordoen.

Daarom worden hieronder beschreiben hoe eventuale storingen können worden verholpen:

Neem altijd de veiligheidsvoorschriften in acht!

Geen weergave, display en verlichting branden nicht:

• Voertuigzekering defect. In de gebruiksaanwijzing van uw auto de betreffende zekering Zoeken en controeren.
• Apparaatzekering defect. Apparaat uitbouwen en de zekering controlleren.
• Pluskabel/massakabel losgeraakt. Apparaat uitbouwen en de aansluiting van de kabel controeren.

Weergave alleen via een luidspreker:

• Balanceregeling versteld. Balanceregeling als beschreiben instellen.
• Luidsprekeraansluiting is losgeraakt. Apparaat en/of luidspreker uittbouwen en aansluitingen controleren.

Weergave alleen via de voorste of achechterste luidsprekers:

• Faderregeling versteld. Faderregeling instellen.
• Luidsprekeraansluiting is losgerakt. Apparaat en/of luidspreker uittbouwen en aansluitingen controleren.

Bij radiomodus worden nauwelijks zenders ontvangen:

• Antenne nicht geheel utgetrokken. Antenne geheel uittrekken.
• Antenneaansluiting is uit het apparaat losgeraakt. Apparaat uitbouwen en aansluiting controleren.
• Antenne defect. Aansluting, aarding en antennene controlleren.

Storingen bij de weergave:

• Storingen komen via de pluskabel in het apparaatterecht. Extra ontstoringsfilter in de pluskabel inbouwen. Auto evt. met extra ontstoringsstekkers, verdelervingers enz. ontstoren.

Bij het indrukken van de stationtoetsen hoog men slechts ruis:

• Geen zender geprogrammeerd. Zender zoals beschreiben programmeren.

Na iedere uitschakeling van het apparaat gaat het zendergeheugen verloren:

• Continue plusaansluiting nicht aangesloten of kabel losgeraatk. Continue plusaansluiting volgens de gebruiksaanwijzing aansluiten of controlleren of de kabel correct is aangesloten. Zekering controleren.

Bij DVD-modus functioneren sommige toetsen nicht:

• De DVD ondersteunt de betreffende functie Niet.

• Het USB-apparaat resp. de geheugenkaart is nicht compatibel met het apparaat.
• Het USB-apparaat resp. de geheugenkaart is nicht in FAT- resp. FAT32-formaat geformatteerd.

Andere reparations dan hierboven beschreiben,ogensuitsluitend door een erkendvakman wordenuitgevoerd.

Technische gegevens

Algemeen

Voedingspanning 12V= (10,8-15,6V=)

Zekering Vlakke autozekering 10A

Uitgangsvermogen 4x40W(max.)

Luidsprekerimpedantie 4 of 8 Ohm

Interfaces USB en SD/MMC-Card

Afspeelbare formaten: CD-Audio, DVD-Video, VCD-Video, S-VCD-Video, MP3, MP4

Afmetingen 190 x 187 x 57mm

Gewicht 1,5kg

FM-tuner

Ontvangstbereik FM 87,5-108,0MHz

Frequeniestap 50kHz

Gevoeligheid 2,8uV

Stereoscheiding 30dB

Ruisafstand 50dB

DVD-speler

Frequentiebereik 20-20.000Hz

Ruisafstand >60dB

Kanaalscheiding. >50dB (1kHz)

Afspeelbare media. DVD, DVD+/-R, DVD+/-RW, DVD+/-DL, VCD, S-VCD, CD, CD-R, CD-RW

LINE-uitgang

Uitgangsspanning 5V max.

Uitgangsimpedantie 10kOhm
