GEBRUIKSAANWIJZING BT-RSD1802K Renkforce

Deze gebruiksaanwijzing is een publicatie van de firma Corrad Electronic SE, Klaus-Conrad-Str 1, D-92240 Hirschau (www.conrad.com). Alle rachten, vertaling rhegepen, voorbehouden. Reproducties van weka aan den ook, bijvoorbeeld fotokove, microverlijing of de registratie in elektronische gegevensverworsingsapparatuur, vereisen de schriftelijke bestemming van de uitgever. Nadruk, nak van uitreksels, verboden.

Deze gebruiksaanwijzing voldaat aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrustig voorbehouden

Voorgeschreven gebruik 124

Verklaring van symbolen 124

Veiligheidsvoorschriften 125

Bedieningselementen 126

Productbeschrijving 128

Mechanische inbouw 129

Inbouw in de radioschacht 130

Demontage 131

Handsfree microfoon 131

Afstandsbediening 132

Elektrische aansluiting 134

Aansluiting van de antenne 135

Aansluiting van de LINE-uitgangen 135

Aansluiting AUX IN 135

Aansluiting van de handsfree microfoon 135

Aansluiting van de luidsprekers en de stroomvoorziening 136

Batterij afstandsbediening plaatsen / vervangen 138

Bediening 139

Algemene bediening 139

Menu-instellingen 142

Radiomodus 145

USB/geheugenkaart-modus 149

Functies van de afstandsbediening 153

Bluetooth®-modus 154

Onderhoud 156

Vervangen van zekeringen 157

Reiniging 157

Gebruik 158

Verhelpen van storingen 158

Verklaring van conformiteit 161

Inleiding

J _r RENKFORCE

Geachte klant,

Hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Volg de instructies van de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een ongevaarlijke werking te garanderen!

Deze gebruiksaanwijzing hoort bij dit product. Deze bevat belangrijke instructies voor de inbedrijfstelling en het gebruik. Neem deze instructies in acht, ook wanneer u het product aan derden doorgeeft. Bewaar deze gebruiksaanwijzing zorgvuldig om later nog eens door te kunnen lezen!

Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

Voor meer informatie kunt u kijken op www.conrad.nl of www.conrad.be.

Voorgeschreven gebruik

De Renkforce BT-RSD1802K SD-tuner is bestemd voor het ontvangen van radiozenders in voertuigen, het afspelen van audiogegevens van geschikte geheugenmedia en om de op deze manier verkregen audiosignalen te versterken. Bovendien kan deze gebruikt worden als handsfree installatie voor mobiele telefoons met Bluetooth®-functie.

Het apparaat moet voor het afspelen op luidsprekers worden aangesloten.

Dit product is alleen geschikt voor aansluiting op een 12 V-gelijkspanning boordnet met negatieve pool van de accu aan de carrosserie. Het apparaat mag alleen in voertuigen met dit soort boordspanning worden ingebouwd en gebruikt.

Door het montagetype dient de gebruiker er voor te zorgen dat het apparaat tegen vocht en nattigheid beschermd wordt.

Een andere toepassing dan hierboven beschreven, kan leiden tot beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting, brand of elektrische schokken.

Het gehele product mag niet worden aangepast of omgebouwd en de behuizing mag niet worden geopend.

Volg alle veiligheidsinstructies in deze gebruiksaanwijzing op!

Verklaring van symbolen

Het symbool met een uitroepteken wijst de gebruiker erop, dat hij/zij voor de ingebruikneming van het apparaat de gebruiksaanwijzing moet lezen en deze bij het gebruik in acht moet nemen.

Het "hand"-symbool staat voor speciale tips en bedieningsinstructies.

Bij beschadigingen veroorzaakt door het niet opvolgen van deze gebruiksaanwijzing vervalt ieder recht op garantie. Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk!

Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of het niet opvolgen van de veiligheidsvoorschriften, zijn wij niet verantwoordelijk. In dergelijke gevallen vervalt elke aanspraak op garantie!

• O m veiligheidsredenen is het eigenm a toegestaan.
• Als spanningsbron mag alleen het 12 de accu aan de carrosserie van de auto) worden gebruikt. Sluit het apparaat nooit aan op een andere spanningsbron.
• Zorg voor een correcte ingebruiknemin in acht.
• Houd het product buiten bereik van ki inschatten welke gevaren aan het gebruik van elektrische apparatuur zijn verbonden.
• Stel het apparaat niet bloot aan hoge mechanische belastingen.
• Het apparaat mag nooit zonder toezich
  • Laat verpakkingsmateriaal niet achtel
• Neem ook de veiligheidsinstructies en op het apparaat worden aangesloten.
• Indien u vragen heeft over de correct gebruiksaanwijzing geen oplossing voor kunt vinden, neemt u dan contact op met onze technische helpdesk of met een andere elektromonteur.

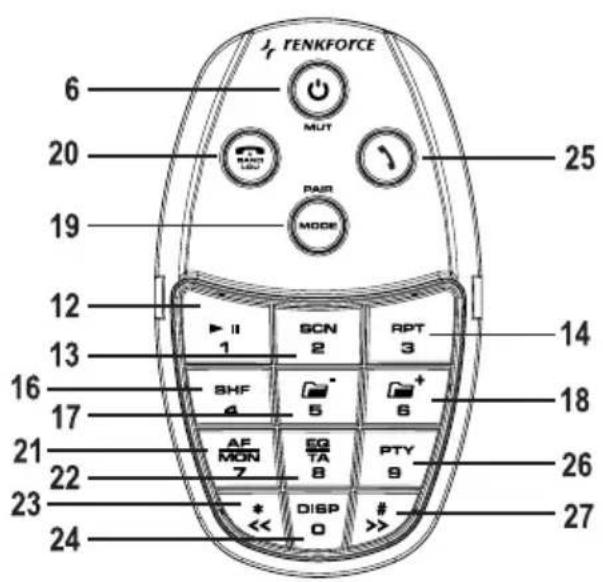

Bedieningselementen

Gebruiksaanwijzing Nederlands

1 2 3 4 5 DSP TA TRANS RENO AMS RENKFORCE Bluetooth® @RDS MP3 LOC MON AF TA EON REG TP PTY 0-aud LOUD EQ CLAS POP ROCK AUX IN PAIR 1 PAU 2 SCN 3 RPT 4 SHF 5 DIR- 6 DIR+ MODE 6 7 8 9 10 11 12 13 14 15 16 17 18 19

RENKFORCE 6 20 19 12 13 16 21 22 23 24 5 6 7 8 9 10 11 12 13 14 15 16 17 18 20 21 22 23 24 25 26 27 SCN RPT 3 SHF 5 + BF MON TA DISP 0 #

28 29

Bedieningselementen

J _r RENKFORCE

(1) Toets ▶▶
(2) Toets DSP / TA /
(3) LCD-display
(4) Aansluiting AUX IN
(5) USB-interface
(6) Toets / MUT
(7) Toets RESET
(8) Toets ◀◀
(9) Draairegelaar VOLUME / toets SELECT
(10) Geheugenkaartlezer
(11) Toets BND / AMS /
(12) Toets PAU
(13) Toets SCN
(14) Toets RPT
(15) Stationtoetsen 1-6
(16) Toets SHF
(17) Toets DIR-
(18) Toets DIR+
(19) Toets MODE / PAIR
(20) Toets / BAND / LOU
(21) Toets AF / MON / 7
(22) Toets EQ / TA / 8
(23) Toets * / <<
(24) Toets DISP / 0
(25) Toets
(26) Toets PTY / 9
(27) Toets # / >>

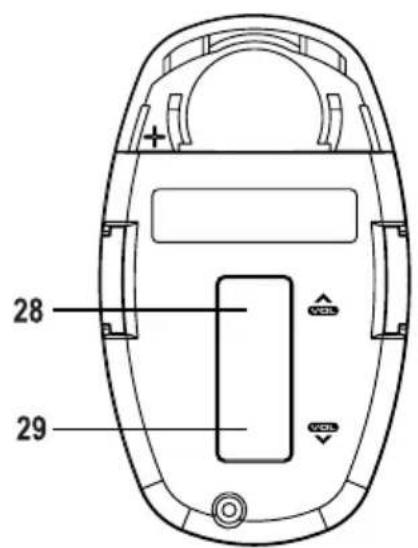

(28) Toets VOL+
(29) Toets VOL-

Productbeschrijving

Dit apparaat heeft de volgende kenmerken:

• U K W / M W - r a d i o d e e l
- USB - interface
• M M C - / S D - k a a r t l e e s a p p a r a a t
- Bluetooth® handsfree installati
- M u z i e k w e e r g a v e v i a B l u e t o o t h ® -
• I R - af s t a n d s b e d i e n i n g m e t s t u u r h
• Hooguitgangsvermogen (4 x 4 0
• Voorversterkeruitgang voor de aansluiting van een vermogenversterker
- Front AUX IN voor a an sluiting v
- Elektronische regeling van volume, bas, hoge tonen, fader en balance
- Digitale signaalprocessor voor de aanpassing van de klankkarakteristiek aan verschillende muziekgenres
- Loudness - schakeling
- UKW-tuner met RDS-functie
- Nauwkeurige elektronische afstemming van de zenders door PLL-tuner
• 2 4 program meer bare op s l a g p l a a t
- Handmatig / automatisch zoeken naar zenders in beide richtingen
• Automatische zenderopslag
• A l f a n u m e r i e k D O T - m a t r i x - s c h e r m
• I D 3 - d a g - w e e r g a v e b i j a f s p e l e n v
• T i j d i n s t e l l i n g v i a h e t R D S - s y s t
- ISO - a a n s l u i t t e r m i n a l

Mechanische inbouw

J _r RENKFORCE

In de meeste auto's is af fabriek een inbouwplaats voor de autoradio aanwezig. De keuze voor deze inbouwplaats is vanuit veiligheidstechnisch oogpunt gemaakt. Daarom is het verstandig de autoradio op deze plek in te bouwen.

Het toestel heeft een DIN-montageopening met de afmetingen 182 x 53 mm nodig. Deze afmetingen zijn genormeerd en worden normaal gesproken door alle autofabrikanten aangehouden.

Wanneer geen inbouwuitsparing aanwezig is, vraag dan uw dealer naar de beste montageplaats voor de autoradio.

Kies de inbouwpositie zorgvuldig, zodat het apparaat geen invloed heeft op het rijden van de bestuurder of hem/haar van het verkeersgebeuren afleidt.

Gebruik alleen het meegeleverde montagemateriaal om een veilige montage te garanderen.

Wijzigingen aan het voertuig die door het inbouwen van de SD-tuner of andere componenten noodzakelijk zijn, moeten altijd zodanig worden uitgevoerd, dat daardoor geen vermindering van de verkeersveiligheid of de constructieve stabiliteit van de auto wordt veroorzaakt. Bij veel auto's vervalt al bij het uitzagen van een plaatgedeelte de goedkeuring.

Omdat het apparaat bij gebruik warmte voortbrengt, moet de montageplaats ongevoelig voor warmte zijn.

Let op dat bij het boren van montagegaten elektrische kabels, remleidingen, brandstoftank enz. niet worden beschadigd.

Neem bij gebruik van gereedschap voor het inbouwen van uw auto-HiFi-componenten altijd de veiligheidsinstructies van de fabrikant van het betreffende gereedschap in acht.

Houd bij de montage van de autoluidsprekers resp. uw HiFi-installatie rekening met het gevaar dat bij een ongeluk verwondingen kunnen ontstaan door losgerukte apparatuur. Bevestig daarom elk onderdeel stevig op een plaats waar het geen gevaar vormt voor inzittenden.

Controleer vóór de montage van het apparaat de diepte van de geplande montageplaats.

Mechanische inbouw

Inbouw in de radioschacht

1 2 1

• Ont grendel het in bouw frame met
• Trek het in bouw frame naar achte
  • Schuif het in bouw frame in de in
  • Ver buig een paar van de sluit kI (afb. 3).
• Nadat u all e elek trische ver bin apparaat in het inbouwframe tot het veilig vastklikt (afb. 4).

Bewaar de twee ontgrendelingssleutels zorgvuldig. Deze heeft u voor een eventuele demontage van het apparaat weer nodig.

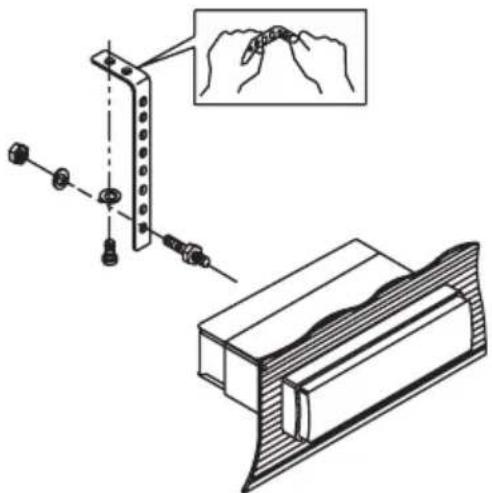

• Be ve i l i g het a p p a r a a t e x t r a t e g
• Bij de meeste voertuigen is een dient u het apparaat met de meegeleverde geperforeerde strip te bevestigen.

Ga bij de bevestiging te werk zoals weergegeven op de volgende afbeelding:

• Stee k de t wee o n t g r e n d e l i n g s s l e u
• Draai, indien nodig, de bevestigi
• Trek de autoradio aan de ontgren
• Draai alle steek ver bindingen aan

De microfoon voor het handsfree systeem kan aan de zonneklep, de stuurkolom of op een andere geschikte plaats binnenin de auto worden bevestigd.

De microfoon en het aansluitsnoer mogen in geen geval binnen het bereik van de airbag worden geplaatst.

• Bevestig de handsfree microfoon
  • Leg de aansluitkabel aan tot aan

Mechanische inbouw

Afstandsbediening

De afstandsbediening kan met de meegeleverde stuurhouder rechtstreeks op de stuurkrans worden bevestigd. Het IR-ontvangstoog bevindt zich in de frontafdekking van de SD-tuner.

Stuurmontage:

• Zet het stuur helemaal recht.
• Draaiide beide eschroeven (E) va
• Plaats het binnenste gedeelte (
• Trek de rubber band (B) om de s
• Snijd eventueel het overblijven
• Bevestig het buitenste gedeelte
  • Schuif de afstandsbediening op
• O m d e af s t a n d s b e d i e n i n g u i t d e de houder (afb. 6).

1 C A B

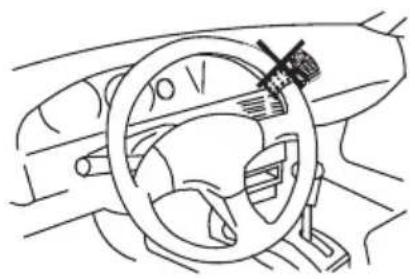

De afstandsbediening mag niet binnen het bereik van een airbag worden geplaatst.

De afstandsbediening moet zo op het stuur worden geïnstalleerd dat de bestuurder bij het sturen en bedienen van de auto hier geen last van heeft.

Trek de rubberband van de houder strak aan om er zeker van te zijn dat de afstandsbediening tijdens het rijden niet los kan schieten.

De afstandsbediening moet aan de binnenzijde van het stuur worden bevestigd zodat de stuurbeweging niet wordt belemmerd.

De beste installatieplaats voor de afstandsbediening is afhankelijk van de inbouwplaats van de SD-tuner. Probeer voor de definitieve montage uit of de afstandsbediening probleemloos functioneert. De IR-zender bevindt zich aan de achterzijde van de afstandsbediening.

De elektrische aansluiting mag uitsluitend door een deskundige worden uitgevoerd.

Om kortsluiting en daaruit voortkomende schade aan het apparaat te voorkomen, moet tijdens het aansluiten de negatieve pool (massa) van de accu worden afgeklemd.

Sluit de minpool van de accu pas weer aan als u het apparaat volledig heeft aangesloten en de aansluiting goed is gecontroleerd.

Gebruik voor de controle van de spanning aan boordspanningskabels alleen een voltmeter of een diodetester, omdat normale controlelampen te hoge stromen opnemen en daardoor de boordelektronica zou kunnen beschadigen.

Let bij het leggen van leidingen op, dat deze niet ingeklemd worden of tegen scherpe kanten aan schuren; gebruik bij doorvoeringen rubber kokers.

De bedrading naar de luidsprekers moet steeds tweeaderig worden uitgevoerd. Isoleer open verbindingsplaatsen. Zorg dat snoeren niet door scherpe randen kunnen worden beschadigd.

Gebruik uitsluitend luidsprekers met voldoende belastingscapaciteit (zie de "technische gegevens").

Zorg dat alle luidsprekers volgens de juiste poolrichting zijn aangesloten – de plus- en min-markering moeten overeenkomen.

De aansluitkabels van de luidsprekers zijn normaal gesproken gecodeerd: Sommige luidsprekerfabrikanten markeren de (+)-kabel met een extra gekleurde streep, andere gebruiken echter een geribbelde kabel voor de (+)-pool en voor de (-)-pool daarentegen een gladde kabel.

Het apparaat is ontwikkeld voor gebruik met luidsprekerimpedanties van minimaal 4 Ohm. Sluit in geen geval luidsprekers met een lagere impedantie aan.

Bij de meeste voertuigen zijn de kabels voor de elektrische aansluiting en de aansluiting van de luidsprekers al tot aan de aanwezige inbouwschacht gelegd.

Als dit niet het geval is, dan moet er op worden gelet dat de achteraf ingebouwde kabels via de bijbehorende aanwezige boordzekeringen (zie gebruiksaanwijzing van het voertuig) zijn beveiligd.

Elektrische aansluiting

Aansluiting van de antenne

• Verbind de antennestekker van u w aansluitingen).
• A l s u w v o e r t u i g i s u i t g e r u s t m e t in een speciaalzaak verkrijgbaar is.

Aansluiting van de LINE-uitgangen

De SD-tuner beschikt over LINE-uitgangen voor de aansluiting van een vermogensversterker.

Gebruik voor de aansluiting van de cinch-bussen alleen hiervoor geschikte, afgeschermde cinch-kabels. Bij gebruik van andere kabels kunnen zich storingen voordoen.

Houd de lengte van de aansluitkabels zo kort mogelijk.

Leg de kabels niet in de buurt van andere kabels. Zo worden storende effecten op de kabels voorkomen.

Om vervormingen of verkeerde aanpassingen die tot schade aan het apparaat kunnen leiden te voorkomen, mogen op de cinchaansluitingen alleen apparaten met dezelfde cinchaansluitingen worden aangesloten. Let hierbij ook op de aansluitwaarden in de "Technische gegevens".

- Verbind de cinch bussen aan de a c

De rode bus is de aansluiting voor het rechterkanaal

De witte bus is de aansluiting voor het linkerkanaal

Aansluiting AUX IN

Op de aansluiting AUX IN (4) kan een extern audioapparaat (bijv. MP3-speler) worden aangesloten, waarvan het signaal via de autoluidsprekers wordt weergegeven.

- Verbind de audiouitgang van het

Aansluiting van de handsfree microfoon

- Verbind de stekker van de handsf apparaat.

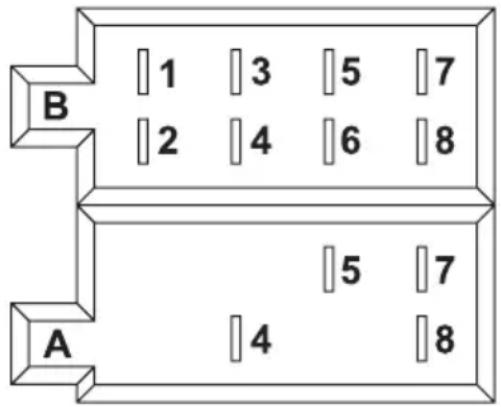

Aansluiting van de luidsprekers en de stroomvoorziening

Voertuigen die met een ISO-systeemstekker zijn uitgevoerd, kunnen bij een gelijke stekkerbezetting (vooraf controleren!) rechtstreeks met de ISO-aansluitterminal worden verbonden. Bij afwijkende stekkerbezetting gebeurt de aansluiting via een voertuigspecifieke adapter die in de handel verkrijgbaar is.

De contactbezetting van de ISO-aansluitbus van de SD-tuner wordt weergegeven op de volgende afbeelding.

De betreffende bezetting van de systeemstekker van uw auto kunt u bij uw dealer navragen.

Systeemstekker B (luidsprekeraansluiting)

(1) Luidspreker rechtsachter (+)
(2) Luidspreker rechtsachter (-)
(3) Luidspreker rechtsvoor (+)
(4) Luidspreker rechtsvoor (-)
(5) Luidspreker linksvoor (+)
(6) Luidspreker linksvoor (-)
(7) Luidspreker linksachter (+)
(8) Luidspreker linksachter (-)

Systeemstekker A (stroomvoorziening)

(1) Niet toegewezen
(2) Niet toegewezen
(3) Niet toegewezen
(4) Continu stroom +12V
(5) Antennestuuruitgang
(6) Niet toegewezen
(7) Contact +12V
(8) Massa

B 1 3 5 7 2 4 6 8 A 5 7 4 8

Elektrische aansluiting

RENKFORCE

• De aansluiting continu stroom + 1 permanent 12V levert (klem 30 van het boordnet). Deze aansluiting wordt gebruikt voor het opslaan van de gebruikersinstellingen, de tijd, enz.
• De antennestuuruitgang (5) lever stroomverzorging van een elektrische antenne, evenals voor de inschakelspanning van een autoversterker worden gebruikt.
• De a a n s l u i t i n g c o n t a c t + 1 2 V (7) levert (klem 15 van het boordnet).

Klem deze aansluiting niet op continu stroom omdat anders bij een langere standtijd van het voertuig de accu leeg kan raken.

- De a ansluiting massa (8) word t m

Vanwege de steeds vaker toegepaste lijmtechniek resp. gelakte metalen onderdelen wordt het elektrische geleidingsvermogen verminderd. Daarom is niet ieder metalen onderdeel geschikt als massapunt.

Elektrische aansluiting

Batterij afstandsbediening plaatsen / vervangen

Let bij het plaatsen van de batterijen op de juiste polariteit.

Laat batterijen niet achteloos liggen; er bestaat het gevaar dat deze door kinderen of huisdieren worden ingeslikt. Raadpleeg bij inslikken onmiddellijk een arts.

Lekkende of beschadigde batterijen kunnen bij huidcontact bijtende wonden veroorzaken. Draag daarom in dit geval beschermende handschoenen.

Let erop dat de batterij niet wordt kortgesloten of in vuur wordt geworpen. De batterij mag niet worden opgeladen. Er bestaat explosiegevaar.

Verwijder de batterij indien het apparaat langere tijd niet wordt gebruikt.

• Neem de afstandsbediening uit
  • Verwijder het deksel van het ba
• Pl a a t s e e n n i e u w e 3 V lithium k n naar boven wijzen.
• Sluit het batterijvak. Het deks
• Bevestig de afstandsbediening w

• W a n n e e r d e a f s t a n d s b e d i e n i n g n nieuwe batterij van hetzelfde type.

- Hier boven wordt beschreven hoe

• Vervang hierbij de ontladen bat

Neem het apparaat pas in gebruik wanneer u zich met de functies en met deze gebruiksaanwijzing vertrouwd heeft gemaakt.

Controleer nog een keer of alle aansluitingen correct zijn. Klem na de controle de minpool van de boordaccu weer aan.

Algemene bediening

• T o ⏻ e t s / MUT (6)

Met deze toets wordt het apparaat in- en uitgeschakeld en de geluiddemping geactiveerd.

Kort indrukken bij een uitgeschakeld apparaat > apparaat wordt ingeschakeld

Kort indrukken bij ingeschakeld apparaat > geluiddemping wordt geactiveerd of gedeactiveerd

Lang indrukken bij ingeschakeld apparaat > apparaat wordt uitgeschakeld

Voor het inschakelen kan ook iedere andere toets van het apparaat worden gedrukt.

- Dra a i k n o p V O L U M E / t o e t s S E L E C T

Bij normale werking wordt met de draaiknop VOLUME het geluidsvolume ingesteld.

Druk één of meer keren kort op de toets SELECT om de parameters BAS (regeling lage tonen), TRB (regeling hoge tonen), BAL (instelling van de balans) en FAD (instelling van de fader), LOUD (loudness-functie) en DSP (digitale signaalprocessor) door aan de draaiknop VOLUME te draaien en te veranderen.

Loudness-functie:

LOUD ON: De loudness-schakeling is geactiveerd.

LOUD OFF: De loudness-schakeling is uitgeschakeld. De klank wordt niet beïnvloed.

Het menselijk oor hoort de lage en hoge tonen bij een lager geluidsvolume slechter. Door een stijging van deze frequentiebereiken bij lage geluidsvolumes (loudness-correctie) wordt dit effect tegengegaan en de muziekweergave klinkt natuurlijker.

DSP-functie:

FLAT Signaalprocessor ingeschakeld, lineaire frequentiegang

CLASSICS Voorinstelling voor klassieke muziek

POP M Voorinstelling voor popmuziek

ROCK M Voorinstelling voor rockmuziek

DSP OFF Signaalprocessor uitgeschakeld

• L C D - s c h e r m ( 3 )

Op het LCD-scherm (3) wordt alle informatie, afhankelijk van de weergegeven audiobron (radio, SD-speler, enz.) weergegeven.

• T o e t s D S P / T A (2)

Met deze toets wordt verschillende informatie op het LCD-scherm (3) weergegeven. Door de toets nog een keer in te drukken, wordt de weergave telkens verder geschakeld.

Wordt de toets niet meer bediend, dan schakelt de weergave na korte tijd weer terug naar de oorspronkelijke informatie.

Bovendien kan de tijd met deze toets handmatig worden ingesteld.

Omschakeling van de scherminformatie

Bij ontvangst van een RDS-zender:

Radiomodus: Stationsnaam > tijd > zendfrequentie > programmatype

SD/USB-gebruik: Trackweergave > tijd > ID3-informatie > stationsnaam > zendfrequentie > programmatype

Bij ontvangst van een niet-RDS-zender:

Radiomodus: Zendfrequentie > tijd > PTY NONE

SD/USB-gebruik: Trackweergave > tijd > ID3-informatie > zendfrequentie > PTY NONE

Instellen van de tijd

Druk kort op de toets tot de tijd op het scherm wordt weergegeven.

Druk dan lang op de toets tot de tijdsaanduiding knippert.

Stel met de toets ▶▶ (1) de minuten en met de toets ◀◀ (8) de uren in.

• To e ts MODE / PA I R (19)

Met deze toets worden de verschillende audiobronnen geselecteerd.

Druk kort op de toets om naar de juiste bron om te schakelen:

TUNER > USB > SD-MMC > AUX

Wanneer één van de bronnen niet actief is, d.w.z. er is geen medium geplaatst, wordt de bron bij de selectie overgeslagen.

• To e t s R E S E T (7)

Deze toets zet alle instellingen op de in de fabriek ingestelde waarden terug.

Druk in de volgende gevallen met een puntig voorwerp (vb. de tip van een balpen) op deze toets:

• na voltooiing van de inbouw- en aansluitwerkzaamheden
• wanneer het apparaat niet meer op toetsbedieningen reageert
• wanneer op het scherm ondefinieerbare tekens worden weergegeven

Menu-instellingen

- Dra a i k n o p V O L U M E / t o e t s S E L E

Om menu-instellingen te selecteren, drukt u eerst langer (> 2 seconden) op de toets SELECT en vervolgens nog een keer, maar slechts kort, tot de gewenste functie op het scherm verschijnt.

De opties bij de betreffende instelling worden door draaien aan de draaiknop VOLUME geselecteerd.

BEEP ON / OFF

BEEP ON: ledere toetsbediening wordt met een signaaltoon bevestigd.

BEEP OFF: De toetsbevestigingstoon is gedeactiveerd.

P-VOL

Stel het inschakelvolume van het apparaat in door aan de draairegelaar VOLUME te draaien.

AREA EUR / USA

AREA EUR: Radiofrequentiebandinstelling voor Europa

FM 87,5-108 MHz / 50 kHz-intervallen

MW 522-1.620 kHz / 9 kHz-intervallen

AREA USA: Radiofrequentiebandinstelling voor USA

FM 87,5-107,9 MHz / 100 kHz-intervallen

MW 530-1.710 kHz / 10 kHz-intervallen

AF ON / OFF

AF OFF: AF is uitgeschakeld

De AF-functie activeert het automatisch volgen van zenders (zie "Radiofunctie").

Op het scherm verschijnt de weergave "AF". Wanneer er een zwakke of helemaal geen RDS-zender wordt ontvangen, knippert de indicator. Bij een goed te ontvangen zender verschijnt het symbool continu.

Alleen met een geactiveerde AF-functie (AF ON) kan het apparaat bij het verlaten van het zendgebied zelfstandig naar een betere zender omschakelen.

Bediening

J _r RENKFORCE

PTY-zoeken

Hier kunt u het gewenste zendertype voor de PTU-zoekfunctie vastleggen en het zoeken starten.

Stel met de draairegelaar VOLUME (9) het gewenste programmatype in en druk op een van de toetsen ◀◀ (8) of ▶▶ (1) om het zoeken te starten.

Nu begint het zoeken naar een zender van dit programmatype. De volgende programmatypes zijn beschikbaar:

12H: de tijd wordt in 12-uurs formaat weergegeven.
24H: de tijd wordt in 24-uurs formaat weergegeven.

PCLK ON / OFF

PCLK ON: de tijd wordt bij uitgeschakeld apparaat op het display weergegeven.

PCLK OFF: de tijd wordt bij uitgeschakeld apparaat niet op het display weergegeven.

CON BT / DISCON BT

Met behulp van deze functie worden Bluetooth®-apparaten met de SD-tuner gekoppeld of ontkoppeld. Meer hierover vindt u in het hoofdstuk "Bluetooth®-werking".

TA SEEK / ALARM

TA SEEK: Het toestel zoekt bij verlies van het verkeersbericht een nieuwe zender met verkeersbericht-code.

TA ALARM: Het toestel geeft een waarschuwingssignaal, wanneer de verkeersbericht-code niet meer ontvangen kan worden.

PI SOUND / MUTE

Reactie van het apparaat, wanneer men in een zendgebied komt waar 2 verschillende zenders met een verschillende programma-identificatie (PI) vanuit dezelfde AF (alternatieve frequentie) zenden:

PI SOUND: De radio schakelt gedurende enkele seconden naar de nieuwe zender en dan weer terug.

PI MUTE: De nieuwe zender wordt gedempt.

RETUNE L / S

RETUNE L: Wanneer er geen verkeersbericht-code meer ontvangen wordt, start het automatische zoeken naar zenders na 90 seconden.

RETUNE S: Wanneer er geen verkeersbericht-code meer ontvangen wordt, start het automatische zoeken naar zenders na 30 seconden.

MASK DPI / ALL

Reactie van het apparaat bij het zoeken naar zenders:

MASK DPI: Alternatieve frequenties met verschillende programma-informatie (PI) worden niet in aanmerking genomen.

MASK ALL: Alternatieve frequenties met verschillende programma-informatie (PI) en alternatieve frequenties met hoge signaalsterkte, maar zonder RDS-informatie worden niet in aanmerking genomen.

EON TA LO / DX

Reactie van het toestel bij het omschakelen naar EON-verkeersberichten:

EON TA LO: Het apparaat schakelt alleen naar EON-verkeersberichten om, wanneer de signaalsterkte van de EON-zender goed is en er geen storingen verwacht worden.

EON TA DX: Het apparaat schakelt altijd naar EON-verkeersberichten om; er wordt geen rekening gehouden met de signaalsterkte.

TA VOL

Bij de verkeersberichten en geactiveerde TA-functie wordt hier het vooraf ingestelde volume geselecteerd als het ingestelde volume lager is.

Stel het gewenste volume voor de berichten in door te draaien aan de draaiknop VOLUME (9).

REG ON / OFF

REG ON: Het apparaat schakelt bij een verzwakkende ontvangst alleen naar een andere frequentie met precies hetzelfde programma.

REG OFF: Het apparaat schakelt bij verzwakkende ontvangst ook naar een andere zender met dezelfde regionale identificatie.

Radiomodus

RDS als ontvangstconcept

De afkorting RDS betekent Radio Data Systeem, d.w.z. dat er onhoorbare, gecodeerde extra informatie via de FM RDS zender wordt meegestuurd.

U bent met de BT-RSD1802K in het bezit van een SD-tuner die in staat is deze gecodeerde gegevens die door bijna alle zendstations worden uitgezonden, te verwerken.

De volgende belangrijke extra informatie wordt uitgezonden:

• programma identificatie (PI)
• verkeersberichtcode (TP)
• verkeersbericht wordt uitgezonden (TA)
• programma servicenaam (PS)
• alternatieve frequenties (AF)
• programmatype (PTY)
• EON-informatie (EON)
• tijd (CT)

Programma Identificatie (PI)

Deze gegevens helpen de ontvanger om een zender duidelijk te identificeren. Ze maken het de radio mogelijk om tussen regio's te onderscheiden waarin hetzelfde programma wordt uitgezonden. De autoradio schakelt dus bij een zwakker wordende ontvangst alleen om naar een sterkere zender die dezelfde programma-identificatie uitzendt.

Verkeersbericht-code (TP)

Door dit signaal herkent de ontvanger dat een zender met verkeersinformatie wordt ontvangen.

Verkeersbericht wordt uitgezonden (TA)

Door dit signaal kan de zender een uitgezonden verkeersbericht herkennen en indien nodig de lopende weergave van een andere bron onderbreken.

Programma Servicenaam (PS)

Deze informatie geeft de ontvanger aan welke zender momenteel wordt ontvangen. Deze wordt direct op het display van de autoradio weergegeven, bijv. BAYERN 3.

Alternatieve frequenties (AF)

Er wordt een lijst van alternatieve frequenties meegestuurd die hetzelfde programma uitzenden. Wanneer de ontvangen zender te zwak wordt, dan herkent de ontvanger met behulp van het AF-signaal op welke frequenties hij naar een zender moet zoeken, die beter te ontvangen is.

Programmatype (PTY)

Deze code geeft de luisteraar informatie over de inhoud van het uitgezonden programma (bijv. sport, klassiek, nieuws, enz.). De luisteraar kan dus doelgericht naar een bepaald programma zoeken.

Bovendien kan een nationaal rampalarm op deze manier worden verspreid. De PTY-service wordt echter niet door alle zenders aangeboden.

EON-informatie (EON)

Vele zenderketens met verschillende programma's hebben maar één programma met verkeersinformatie. Wanneer er EON-informatie mee uitgezonden wordt, schakelt een zodanig uitgevoerd apparaat bij verkeersberichten naar de verkeerszender om, hoewel er naar een ander programma van de zenderketen wordt geluisterd.

Wanneer men bijvoorbeeld naar BR-Klassik (zonder verkeersbericht) luistert, schakelt het apparaat bij een geactiveerde TA-functie gedurende het verkeersbericht om naar Bayern 3 (met verkeersbericht).

Tijd (CT)

Veel zenders zenden de actuele tijd in de RDS-gegevens uit. Wanneer het apparaat dit signaal ontvangt, wordt de klok automatisch op tijd gezet.

Het RDS-systeem heeft dus het voordeel, dat bij het verlaten van een zendergebied het omschakelen naar een zelfde, beter te ontvangen zender automatisch wordt uitgevoerd. De omschakeling wordt echter alleen uitgevoerd, wanneer een betere zender met hetzelfde programma aanwezig is.

Korte, aan de ontvangst te wijten signaalverzwakkingen, kunnen ook door het RDS-systeem niet worden geëlimineerd, omdat een voortdurend heen en weer schakelen van de autoradio het gevolg zou zijn. Dit zou door de luisteraar als veel storender worden ervaren dan kortstondige ontvangststoringen.

Een ander voordeel van het RDS-systeem is de vermelding van de zendernaam. De zendernaam van een RDS-zender wordt op het scherm van de autoradio weergegeven.

Functie van de afzonderlijke toetsen

• To e t s B N D / A M S (1 1)

Door kort op deze toets te drukken, wordt het bandbereik van het radiogedeelte gekozen.

Er staan 3 UKW-bereiken en één MW-bereik ter beschikking:

$$ F 1 > F 2 > F 3 > M W $$

Op elk van de vier bandbereiken kunnen 6 zenders op de stationtoetsen 1-6 (15) worden opgeslagen.

Door deze toets langer in te drukken, wordt de automatische zenderopslag ingeschakeld. In het display knippert de aanduiding SEARCH.

Hierbij worden alle goed te ontvangen zenders automatisch op de stationstoetsen 1-6 (15) opgeslagen.

Na deze procedure worden de opgeslagen zenders telkens enkele seconden weergegeven.

• Toetsen ◀◀◀ (8) en ▶▶ (1)

Met deze toetsen wordt de ontvangstfrequentie gewijzigd om zenders in de radiomodus in te stellen.

Door kort te drukken op een toets start het automatisch zoeken naar zenders (schermweergave SEARCH).

Het zoeken stopt pas bij de volgende goed te ontvangen zender.

Wanneer een toets langer ingedrukt wordt, is het handmatig zoeken naar zenders geactiveerd.

Op het scherm verschijnt MANUAL.

De frequentie wordt in deze modus net zolang veranderd tot de betreffende toets weer wordt losgelaten. Een korte druk op de toets verandert de frequentie stapsgewijs.

Als langere tijd niet op de toetsen wordt gedrukt, schakelt het apparaat weer over naar het automatisch zenderzoeken. Op het scherm verschijnt kort AUTO.

Door een korte druk op deze toetsen kan men direct een van tevoren opgeslagen zender selecteren.

Om een op dat moment beluisterde zender op te slaan, moet eenvoudig de gewenste toets langer dan 1 seconde worden ingedrukt.

Elk van de drie UKW-bandbereiken (F1-3) en het MW-ontvangstbereik (MW) heeft zes stationtoetsen. In totaal kunnen dus 24 stationtoetsen worden bezet.

• To e t s D S P / T A (2)

Druk lang op deze toets om de TA-functie in, resp. uit te schakelen.

Wanneer een zender met verkeersberichten wordt ontvangen, wordt op het scherm TP = Traffic Program weergegeven.

Bij een geactiveerde TA-functie verschijnt bovendien de afkorting TA op het display.

Bij het afspelen van een andere bron (bijv. SD) wordt het programma voor de duur van het verkeersbericht stil geschakeld.

Als een lopende radiouitzending zeer stil wordt afgespeeld, verhoogt het volume van het verkeersbericht automatisch.

USB/geheugenkaart-modus

Het apparaat heeft een USB-interface en een geheugenkaartlezer voor SD/MMC-kaarten.

MP3-bestanden die op deze media opgeslagen zijn, kunnen weergegeven worden.

Verbind geen MP3-speler met de USB-poort, wanneer deze via batterijen wordt aangedreven.

De stroomvoorziening van de USB-poort kan de geïnstalleerde batterijen opladen en daardoor tot de oververhitting of het ontploffen van de batterijen leiden.

USB-media tot max. 32 GB en met een stroomopname van max. 500 mA kunnen aan de USB-poort worden aangesloten.

Op de USB-interface werken alleen USB-opslagmedia. MP3-spelers met USB-aansluiting schakelen bij het insteken in deze aansluiting in de regel in de PC-modus. In deze modus is het afspelen van muziekbestanden niet mogelijk. U kunt echter op elk moment de audio-uitgang van een MP3-speler aan de aansluiting AUX IN (4) aansluiten.

SD/MMC/kaarten en SDHC-kaarten tot max. 16 GB worden ondersteund.

De media moeten FAT 16 of FAT 32 geformatteerd zijn.

Vanwege de grote verscheidenheid van apparaten met USB- en SD/MMC-kaartinterfaces en hun soms erg fabricagespecifieke functies kan niet gegarandeerd worden dat alle media herkend worden en alle bedieningsmogelijkheden in combinatie met dit apparaat beschikbaar zijn.

Als de opslagmedia niet worden herkend, verwijdert u het nogmaals en sluit u het dan opnieuw aan.

- Bij gebruik van een geheug en k a a r

- H e t a p p a r a a t s c h a k e l t a u t o m a t i s c

- Het laatst geplaatste medium wor

• Toetsen ◀◀ (8) en ▶▶ (1)

Deze toetsen dienen voor de keuze van de afzonderlijke nummers resp. voor het zoeken naar een bepaalde passage binnen een liedje.

De pijlen op de toetsen geven de zoekrichting (vooruit resp. achteruit) aan.

Druk de toetsen kort om naar de volgende of vorige track te springen.

Druk lang op de toetsen om binnen een track een bepaalde passage te zoeken. De weergave gebeurt in dit geval versneld.

• To e t s e n D I R - ( 1 7 ) e n D I R + ( 1 8 )

Deze toetsen dienen voor de selectie van de map op het opslagmedium.

DIR- (17) kiest de voorgaande map.

DIR+ (18) kiest de volgende map.

Als er op het opslagmedium geen mappenstructuur aanwezig is, hebben deze toetsen geen functies.

• To e t s P A U (12)

Druk op deze toets om het afspelen kort te onderbreken.

Door nogmaals te drukken, begint het afspelen weer op de plaats waar was gestopt.

• To e t s S C N (13)

Druk kort op deze toets om iedere track ca. 10 seconden lang af te spelen (aanduiding S-SCN).

Druk lang op deze toets en houd ingedrukt om de tracks van de huidige map gedurende ca. 10 seconden af te spelen (aanduiding D-SCN).

Om deze functie weer uit te schakelen drukt u nog een keer op SCN (13).

De weergave wordt vanaf hier weer normaal uitgevoerd.

• To e t s R P T (14)

Druk kort op deze toets om het huidige nummer te herhalen (aanduiding S-RPT).

Druk lang op deze toets om de nummers van de huidige map te herhalen (aanduiding D-RPT).

Om deze functie weer uit te schakelen, drukt u nog een keer op RPT (14).

• To e t s S H F (16)

Druk kort op deze toets om alle tracks in willekeurige volgorde af te spelen (aanduiding S-SHF).

Druk lang op deze toets om alle nummers van de huidige map in willekeurige volgorde te herhalen (aanduiding D-SHF).

Om deze functie weer uit te schakelen drukt u nog een keer op SHF (16).

De weergave wordt vanaf hier opnieuw in de normaal volgorde uitgevoerd.

- Zo e k f u n c t i e s b i j U S B - / g e h e u g e n k

Zoeken naar tracknummers

• Druk één keer op de toets BND / AMS (11) om het zoeken naar tracknummers te activeren.
• Kies met de draairegelaar VOLUME (9) het gewenste tracknummer.
• Druk op de SELECT toets (9).
• De gewenste track wordt automatisch afgespeeld.

Zoeken naar tracknaam

• Druk twee keer op de toets BND / AMS (11) om het zoeken naar tracknummers te activeren.
• De eerste letter van de track knippert.
• Kies met de draairegelaar VOLUME (9) de gewenste letters.
• Druk op de toets SELECT (9), de tweede letter knippert.
• Kies op de beschreven manier evt. andere letters.
• Druk lang op de SELECT toets (9).

- Alle tracks en mappen die met de gekozen letters beginnen, worden weergegeven.

- Kies met de draairegelaar VOLUME (9) de gewenste track of map.

- Als het bij de gekozen naam om een mapnaam gaat, wordt op het scherm (,) weergegeven.

- Kies in dit geval met de draairegelaar VOLUME (9) de tracknaam binnen deze map.

- Druk op de SELECT toets (9).

- De gewenste track wordt automatisch afgespeeld.

Bediening

Zoeken via de mappenstructuur

• Druk drie keer op de toets BND / AMS (11) om het zoeken naar mappenstructuur te activeren.
• De eerste directory/map wordt weergegeven.
• Kies met de draairegelaar VOLUME (9) de gewenste directory.
• Druk op de SELECT toets (9). De directory is geselecteerd en de naam van de eerste track resp. van de volgende subdirectory wordt weergegeven.
• Met de draaiknop VOLUME (9) kiest u de gewenste track resp. de volgende subdirectory.
• Ga op de beschreven manier verder tot de gewenste track weergegeven wordt.
• Druk op de SELECT toets (9).
• De gewenste track wordt automatisch afgespeeld.

Zoeken binnen de huidig gekozen directory

• Druk vier keer op de toets BND / AMS (11) om het zoeken binnen de huidige directory te activeren.
• De naam van de huidige directory wordt weergegeven.
• Met de draaiknop VOLUME (9) kiest u de gewenste track resp. (, ,) om de gewenste directory te kiezen.
• Ga verder zoals beschreven in "Zoeken via de mappenstructuur".

Functies van de afstandsbediening

Bijna alle functies van de SD-tuner kunnen ook met de meegeleverde stuurafstandsbediening worden uitgevoerd. Daarnaast kan het apparaat ook handig en veilig worden bediend via de Bluetooth® handsfreeset op het stuur.

De toetsen met dezelfde benamingen als op het apparaat hebben ook dezelfde functies.

Bijkomende toetsen:

VOL+ (28) en VOL- (29)

Regeling van het volume

Toetsen 0 tot 9 en toetsen * (23) en # (27)

Invoer van telefoonnummers in verbinding met de handsfree set

/ BND / LOU (20)

Tijdens een telefoongesprek > gesprek beëindigen

Tijdens de radiofunctie > ontvangstbereik wijzigen

Lang indrukken > loudness-schakeling in- of uitschakelen

AF / MON / 7 (21)

Kort indrukken > AF-functie in- resp. uitschakelen.

Lang indrukken > mono/stereo-omschakeling van de radio-ontvangst

EQ / TA / 8 (22)

Kort indrukken > DSP-functie selecteren (digitale klankprocessor)

Lang indrukken > TA-functie in- of uitschakelen

DISP / 0 (24)

Displayweergave omschakelen

(25)

Gesprek beantwoorden in verbinding met de handsfree set

PTY / 9

Activeren van de PTY-functie in de radiowerking (programmatype kiezen gebeurt met de toetsen VOL+ (28) en VOL- (29))

Bluetooth®-modus

Om een optimale telefoonontvangst mogelijk te maken en de elektromagnetische straling in het voertuig zo laag mogelijk te houden, is het beter om bij het gebruik van de mobiele telefoon altijd een buitenantenne te gebruiken.

Bij Bluetooth®-bedrijf kan de SD-tuner als handsfree set voor mobiele telefoons en/of als weergaveapparaat voor Bluetooth®A2DP-audio-streaming worden gebruikt. Vóórdat echter een overdracht tussen uw mobiele telefoon resp. Bluetooth®-apparaat en de SD-tuner mogelijk is, moeten beide apparaten met elkaar worden verbonden. Deze procedure wordt "pairing" genoemd.

Pairing

• Schakel uw Bluetooth® - apparaat betreffende apparaat). Het apparaat zoekt dan naar Bluetooth®-apparaten in het ontvangstbereik.
• Druk lang op de toets MODE / P.
• W er d de S D - t u n e r g e v o n d e n , d a n
• Geef het wachtwoord 0000 in, or
• N a e e n s u c c e s v o l l e p a i r i n g - p r o c
• W a n n e e r d e v e r b i n d i n g s p r o c e d u r apparaat CarBT in uw mobiele telefoon nogmaals worden gewist (zie hiervoor handleiding van de mobiele telefoon).
• O m e e n v e r b i n d i n g t e a n n u l e r e n CON BT (koppelen) of DISCON BT (koppeling ongedaan maken) selecteren.

Er kan altijd maar één Bluetooth®-apparaat met de SD-tuner worden verbonden. Als er al een actieve Bluetooth®-koppeling bestaat, moet deze verbinding eerst worden verbroken.

Als de SD-tuner of het Bluetooth®-apparaat, waarmee een actieve verbinding bestaat, wordt uitgeschakeld of buiten het bereik wordt gebracht, wordt de verbinding verbroken. Bij het opnieuw inschakelen of zodra het Bluetooth®-apparaat weer binnen het bereik van de SD-tuner komt, wordt de verbinding automatisch weer hersteld. Op het display van de SD-tuner verschijnt het Bluetooth®-symbol opnieuw.

Om deze automatische totstandkoming van de verbinding mogelijk te maken, moet deze functie op het Bluetooth®-apparaat waarschijnlijk worden geactiveerd (raadpleeg hiervoor de handleiding bij uw Bluetooth®-apparaat).

Opbouw van een telefoongesprek met handmatige nummerinvoer

• Druk op de toets ↘ (25) op de afstandsbediening aan het stuurwiel om naar de telefoonmodus te gaan.
• K i e s h e t g e w e n s t e o p r o e p n u m m e r i het stuurwiel.
  • Het gekozen nummer verschijnt op
• Druk nog m a als op to e ts (25) om op te bellen.

Druk kort op de toets 📞 / BND / LOU (20) of BND / AMS / 📞 (11) tijdens het invoeren van het oproepnummer om het laatst ingevoerde cijfer te wissen.

Druk kort op de toets 📞 / BND / LOU (20) of BND / AMS / 📞 (11) tijdens het invoeren van het oproepnummer om het gehele telefoonnummer te wissen.

Nummerherhaling

• Druk twa e m a a l o p d e t o e t s (25) om de nummerh
• O p h e t d i s p l a y v e r s c h i j n t L A S T N
• Druk lang op de toets (25) om het laatst gekozen telefoonnu

Opnemen van een inkomend telefoongesprek

• D r u k o p n i e u w o p d e t o e t s (25) om het binnenkomen
• Druk op de toets 📞 / BND / LOU (20) of BND / AMS / 📞 (11) om een binnenkomend telefoongesprek te weigeren.

Beëindigen van een telefoongesprek

- Druk op de toets 📞 / BND / LOU (20) of BND / AMS / 📞 (11) om een telefoongesprek te beeindigen.

Gesprek overnemen

- Druk tijdens een gesprek lang op de toets DSP / TA / (2) om het gesprek op de mobiele telefoon of de handsfree set over te nemen.

Nummerweergave

- Bij eeninkomende o pro e p word t

Wanneer de beller de nummerweergave heeft onderdrukt of wanneer het gsm-netwerk deze functie niet ondersteunt, werkt de nummerweergave niet.

Audio-streaming

Audio-streaming is het verzenden van audiogegevens (muziek) per Bluetooth® naar de SD-tuner.

Wanneer u een A2DP-geschikt Bluetooth®-apparaat heeft, dan kunt u het zoals hiervoor beschreven, via een pairing-procedure met de SD-tuner verbinden en een audioverzending opbouwen.

• Ver z e k e r u z e l f e r v a n, dat be i de
• Start de weergave / audioverzend
• D r u k o p d e t o e t s M O D E / P A I R (
• De audio over zending is nu ge act i
• U kunt de weergave van uw Bluetooth®-apparaat nu zoals gebruikelijk met de toetsen ◀◀ (8) en ▶▶ (1) en toets PAU (12) regelen.

Onderhoud

Controleer regelmatig de technische veiligheid van de SD-tuner. Kijk het aansluitsnoer en de behuizing op beschadigingen na.

Indien kan worden aangenomen dat gebruik zonder gevaren niet meer mogelijk is, dan moet het product buiten bedrijf worden gesteld en worden beveiligd tegen onopzettelijk gebruik. Verbinding met boordnet verbreken!

U mag ervan uitgaan dat een veilig gebruik niet meer mogelijk is indien:

• het toestel zichtbaar is bescha
• h e t a p p a r a a t n i e t m e e r g o e d f u n
• h e t t e z w a a r m e c h a n i s c h i s b e l a

Neem voordat u de SD-tuner reinigt of onderhoudt altijd de volgende veiligheidsinstructies in acht:

Bij het openen van deksels en/of het verwijderen van onderdelen van het toestel kunnen spanningvoerende delen vrij komen te liggen.

Daarom moet het toestel voor onderhoud of reparatie worden losgekoppeld van alle spanningsbronnen.

Condensatoren in het toestel kunnen nog geladen zijn, zelfs als het van alle spanningsbronnen is losgekoppeld.

Een reparatie mag uitsluitend plaatsvinden door een technicus die vertrouwd is met de risico's resp. toepasselijke voorschriften.

Vervangen van zekeringen

Wanneer er een zekering vervangen moet worden, moet erop worden gelet dat alleen zekeringen van het aangegeven type en met de aangegeven nominale stroomsterkte (zie "Technische gegevens") worden gebruikt.

Het repareren van zekeringen of het overbruggen van de zekeringhouder is niet toegestaan.

• N a d e s c h e i d i n g v a n d e s t r o o m v o o de houder naast de ISO-aansluiting.
  • V e r v a n g d e z e k e r i n g d o o r e e n z e k
• Verbind de SD - tuner nu pas weer
  • A l s d e z e k e r i n g o p n i e u w g e a c t i v e

Reiniging

De buitenkant van het apparaat mag slechts met een zachte, droge doek of kwast worden gereinigd.

Gebruik in geen geval agressieve schoonmaakmiddelen of chemische oplossingen, aangezien deze het oppervlak van de behuizing kunnen beschadigen.

• Een te hoog volume binnen in d' worden waargenomen. Hierdoor brengt u uzelf en andere weggebruikers in gevaar. Let daarom op dat het volume niet te hard staat.
• Onachtzaamheid in het verkeer I worden bediend als de verkeersituatie het toelaat. Zorg bovendien dat uw aandacht door het bedienen van de installatie niet van het verkeer wordt afgeleid.
• Het wordt afgeraden gedurende kan het gehoor beschadigd raken.

Verhelpen van storingen

Met de Renkforce BT-RSD1802K SD-tuner heeft u een betrouwbaar product aangeschaft dat volgens de nieuwste technische inzichten vervaardigd werd.

Toch kunnen zich problemen of storingen voordoen.

Daarom wordt hieronder beschreven hoe eventuele storingen kunnen worden verholpen:

Neem altijd de veiligheidsvoorschriften in acht!

Geen weergave, scherm en verlichting branden niet:

• Vo er tu i g z e k e r i n g d e f e c t . l n d e
- Apparaatzekering defect. Appara
- Plus kabel / massakabel losgeraak

Weergave alleen via één luidspreker:

• B a l a n c e r e g e l i n g v e r s t e l d . B a l a n
- L u i d s p r e k e r a a n s l u i t i n g i s l o s g e

Weergave alleen via de voorste of achterste luidsprekers:

- F a d e r r e g e l i n g v e r s t e l d . F a d e r r e

- L u i d s p r e k e r a a n s l u i t i n g i s l o s g e

Verhelpen van storingen

RENKFORCE

Bij radiomodus worden nauwelijks zenders ontvangen:

• Antenne niet geheel uit getrokken
• Antenne aansluiting is uithetapp
• Antenne defect. A an sluiting, a ar

Storingen bij radio- en USB-/geheugenkaartmodus:

• Storingen kommen via de plus kabel
  • Auto event. met extra on storingsst
• Slechte massaverbinding. Massa-a

Bij het indrukken van de stationtoetsen hoort men slechts ruis:

- Geen zender geprogrammeerd. Zen

Het apparaat reageert niet meer op de toetsbevelen of geeft vreemde tekens op het scherm weer:

- Schakel het apparaat met de toet

De Bluetooth®-audioverzending functioneert niet:

• H e t a a n g e s l o t e n a p p a r a a t o n d e r s t
• Het apparaat is niet met de SD - t

De overdrachtskwaliteit bij handsfree-bedrijf is slecht:

• De afstand tussen microfoon end
  • D e m i c r o f o o n b e v i n d t z i c h i n d e l
• De afstand tussen de spreker en

Andere reparaties dan hierboven beschreven, mogen uitsluitend door een erkend vakman worden uitgevoerd.

Technische gegevens

Algemeen

Voedingsspanning 12 V/DC

Stroomopname 15 A max. / 7 mA stand-by

Zekering ...... Vlakke autozekering 15 A

Batterij afstandsbediening.... 3V lithium knoopcel CR2025

Uitgangsvermogen 4 x 40 W (max.)

Luidsprekerimpedantie 4 - 8 Ohm

Interfaces Bluetooth®, USB en SD/MMC-Card

Inbouwschacht .... 1 DIN (182 x 53 mm)

Inbouwdiepte 115 mm

Gewicht 600 g

Tuner

Ontvangstbereik (Europa) ...... UKW 87,5 - 108,0 MHz / MW 522 - 1620 kHz

Ontvangstbereik (USA) ...... UKW 87,5 - 107,9 MHz / MW 530 - 1.710 kHz

Frequentie-interval (Europa) ...... UKW 50 kHz / MW 9 kHz

Frequentie-interval (USA) ...... UKW 100 kHz / MW 10 kHz

Gevoeligheid ....UKW 10 dbμ / MW 32 dBμ

Tussenfrequentie .... UKW 10,7 MHz / MW 450 kHz

Stereoscheiding UKW ....>25 dB

USB/geheugenkaart-modus

Frequentiebereik 20 - 20.000 Hz

Ruisafstand ....>60 dB

Kanaalscheiding ....>50 dB

Afspeelbare bestandsformaten ...... MP3

Afspeelbare media .... SD/MMC, SDHC max. 16 GB / USB max. 32 GB

Stroombelastbaarheid USB-uitgang .... max. 500 mA

Afvoer

J _r RENKFORCE

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil!

Als het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking inleveren.

Verwijder evt. geplaatste batterijen en gooi deze afzonderlijk van het product weg.

Afvoeren van lege batterijen/accu's

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu's in te leveren; verwijdering via het huisvuil is niet toegestaan.

Batterijen/accu's die schadelijke stoffen bevatten worden gekenmerkt door het hiernaast vermelde symbool, dat erop wijst dat deze niet via het huisvuil mogen worden afgevoerd. De aanduidingen voor irriterend werkende, zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Lege batterijen/accu's kunnen gratis ingeleverd worden bij de verzamelplaatsen van uw gemeente of bij verkooppunten van batterijen en accu's.

Verklaring van conformiteit

Hierbij verklaart de fabrikant dat dit product in overeenstemming is met de voorwaarden en alle relevante voorschriften van de richtlijn 1999/5/EG.

De conformiteitsverklaring voor dit product vindt u op www.conrad.com.
