Inhaltsverzeichnis

Seite

Einführung .... 3

Bestimmungsgemäße Verwendung 4

Symbolerklärung 4

Sicherheitshinweise 5

Bedienelemente 6

Produktbeschreibung 8

Mechanischer Einbau 9

Einbaulage 9

Abnehmen und Anbringen des Frontbedienteils 10

Einbau in den Radioschacht 10

Ausbau 12

Elektrischer Anschluss 13

Anschluss der Lautsprecher und der Stromversorgung 14

Anschluss der Antenne 15

Anschluss der LINE-Ausgänge 16

Anschluss AUX IN 16

Bedienung 17

Allgemeine Bedienung 17

Menü-Einstellungen 20

Radiobetrieb 23

CD-Betrieb 28

USB-/Speicherkartenbetrieb 32

Wartung 33

Handhabung 34

Tipps zur Handhabung von CDs 34

Entsorgung 34

Behebung von Störungen 35

Technische Daten 37

Einführung

J _r RENKFORCE

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Tel. [phone]

Fax [phone]

e-mail: Bitte verwenden Sie für Ihre Anfrage unser Formular im Internet.

www.conrad.de unter der Rubrik Kontakt

www.conrad.at bzw. www.business.conrad.at

Tel. [phone]

Fax [phone]

e-mail: [e-mail]

Mo. – Fr. 8.00 bis 12.00 Uhr, 13.00 bis 17.00 Uhr

Bestimmungsgemäße Verwendung

Bedienungsanleitung Deutsch

Der Renkforce RCD-3038KL CD-Tuner dient dazu, Radiosender in Fahrzeugen zu empfangen, Audio-CDs und Audiodaten von passenden Speichermedien wiederzugeben und die so gewonnenen Audiosignale zu verstärken.

Das Gerät muss zur Wiedergabe an Lautsprecher angeschlossen werden.

Dieses Produkt ist nur für den Anschluss an ein 12 V-Gleichspannungsbordnetz mit negativem Pol der Fahrzeug-batterie an Karosserie zugelassen. Das Gerät darf nur in Fahrzeugen mit dieser Bordspannungsart eingebaut und in Betrieb genommen werden.

Durch die Art des Einbaus ist vom Benutzer sicherzustellen, dass das Gerät vor Feuchtigkeit und Nässe geschützt wird.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Das gesamte Produkt darf nicht geändert, bzw. umgebaut und das Gehäuse nicht geöffnet werden.

Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung!

Symbolerklärung

Das Symbol mit dem Ausrufezeichen weist den Benutzer darauf hin, dass er vor der Inbetriebnahme des Gerätes diese Bedienungsanleitung lesen und beim Betrieb beachten muss.

Das „Hand“-Symbol steht für spezielle Tipps und Bedienhinweise.

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie!

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
• Als Spannungsquelle darf nur das 12 V-Gleichspannungsbordnetz (negativer Pol der Batterie an der Karosserie des Fahrzeugs) verwendet werden. Schließen Sie das Gerät nie an eine andere Spannungsversorgung an.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese Bedienungsanleitung.
• Bei geöffnetem Gerät oder überbrückter Sicherheitsschaltung kann unsichtbare Laserstrahlung austreten. Wenn andere als die hier in der Anleitung angegebenen Bedienungseinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen nicht einschätzen.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen mechanischen Beanspruchungen aus.
• Betreiben Sie das Gerät nicht unbeauf
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das Gerät angeschlossen werden.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

Bedienelemente

Bedienungsanleitung Deutsch

1 2 3 4 5 6 7 8 9 10 11 MUT MOD DSP LOU VENT CORD-S MP3 TENKFORCE USB AF TA EP CTV EQ CLAS POP ROCK 1 PAU 2 SCN 3 RPT 4 SHF 5DIR- 6DIR+ AUX IN 12 13 14 15 16 17 18 19 20 21 22 23 24

Bedienelemente

J _r RENKFORCE

(1) Taste MOD
(2) Taste /MUT
(3) Taste
(4) Drehregler VOLUME/Taste SELECT
(5) Taste ▶▶
(6) Taste BND/LOUD/ENT
(7) LC-Display
(8) CD-Schlitz
(9) Taste EQ/TA
(10) Taste AS/PS
(11) Taste
(12) Taste DSP
(13) USB-Schnittstelle
(14) Anschluss AUX IN
(15) Taste ◀◀
(16) Taste PAU
(17) Taste SCN
(18) Taste RPT
(19) Taste SHF
(20) Taste DIR-
(21) Taste DIR+
(22) Taste PTY/AF
(23) Speicherkartenleser
(24) Stationstasten

Produktbeschreibung

Dieses Gerät ist mit einem abnehmbaren Frontbedienteil, AM/FM-Radioteil, einer USB-Schnittstelle, einem MMC/SD-Kartenlesegerät und einem CD/CD-R/CD-RW/MP3-Spieler mit den folgenden Merkmalen ausgestattet:

• Hohe Ausgangsleistung (4 x 40 W
• Vorverstärkerausgang zum Anschluss eines Leistungsverstärkers
- Front - AUX zum Anschluss extern
- Elektronische Lautstärke-, Tiefen- Höhen-, Fader- und Balance-Regelung
- Digitaler Signalprozessor zur Anpassung der Klangcharakteristik an verschiedene Musikrichtungen
- Loudness - Schaltung
• FM - Tun er mit RDS - Funktion
- Genaues elektronisches Abstimmen der Sender durch PLL-Tuner
• 30 programmierbare Stationsspe
• Manueller/Automatischer Sendersuchlauf in beide Suchrichtungen
• Automatische Senderspeicherung
- Elektronische Erschütterungsunterdrückung zur Vermeidung von Aussetzern bei der CD-Wiedergabe
• A l p h a n u m e r i s c h e s D O T - M a t r i x - D i
• I D 3 - T a g - A n z e i g e b e i M P 3 - W i e d e r
- Uhrzeiteinstellung über RDS-Sys
• ISO - Anschlusssterminal

Mechanischer Einbau

In den meisten Kfz ist vom Hersteller ein Einbauplatz für das Autoradio vorgesehen. Die Wahl des Einbauplatzes erfolgte aus sicherheitstechnischen Gesichtspunkten. Es ist deshalb anzuraten, das Autoradio in diesen vorgesehenen Bereich einzubauen.

Das Gerät benötigt einen DIN-Einbauausschnitt mit den Abmessungen 182x53mm, diese Einbaumaße sind genormt und werden üblicherweise von allen Kfz-Herstellern eingehalten.

Sollte kein Einbauausschnitt vorgesehen sein, so informieren Sie sich bitte bei Ihrem Autohändler über den korrekten Einbauort für das Autoradio.

Wählen Sie den Einbauort sorgfältig aus, damit das Gerät nicht die normale Fahrtätigkeit des Fahrers beeinflusst oder ihn vom Verkehrsgeschehen ablenkt.

Verwenden Sie nur das mitgelieferte Montagematerial, um eine sichere Installation zu garantieren.

Änderungen am Fahrzeug, die durch den Einbau des CD-Tuners oder anderer Komponenten nötig sind, müssen immer so ausgeführt werden, dass dadurch keine Beeinträchtigung der Verkehrssicherheit oder der konstruktiven Stabilität des Kfz entstehen. Bei vielen Kfz erlischt bereits durch das Aussägen eines Blechteils die Betriebserlaubnis.

Da das Gerät im Betrieb Wärme erzeugt, muss der Einbauort hitzeunempfindlich sein.

Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass hierdurch keine elektrischen Kabel, Bremsleitungen, der Kraftstofftank o.ä. beschädigt werden.

Beachten Sie bei der Verwendung von Werkzeugen zum Einbau Ihrer Auto-HiFi-Komponenten die Sicherheitshinweise der Werkzeughersteller.

Berücksichtigen Sie beim Einbau Ihrer HiFi-Anlage die Unfallgefahr, die von losgerissenen Geräten im Falle eines Unfalls ausgehen kann. Befestigen Sie deshalb jedes Teil sicher und an einem Platz an dem es nicht zu einer Gefahr für die Insassen werden kann.

Überprüfen Sie vor dem Einbau des Gerätes die Tiefe des vorgesehenen Einbauraumes.

Einbaulage

Der Einbauwinkel gegenüber der Horizontalen muss kleiner als 30° sein. Ein zu stark geneigtes Gerät kann zu Problemen beim Abspielen von CDs führen.

Mechanischer Einbau

Abnehmen und Anbringen des Frontbedienteils

Zur Vorbeugung vor Diebstahl kann das Frontbedienteil des Gerätes abgenommen werden.

• Bevor Sie das Frontbedienteil abnehmen, drücken Sie die Taste ⏻/MUT (2) lang, um das Gerät auszuschalten.
• Drücken Sie die Taste (3), das Bedienteil wird ausgerastet.
• Nehmen Sie das Bedienteil ab und legen Sie es in die mitgelieferte Schutzhülle.
• Zum Anbringen des Bedienteils setzen Sie die rechte Seite des Bedienteils in die Halterung ein, so dass die Nasen am rechten Rand in die Führungen am Bedienteil greifen. Drücken Sie dann auf die linke Seite des Bedienteils, um es einzurasten.
• Üben Sie keinen Druck auf das Display oder die Bedienungstasten aus.

Vergewissern Sie sich, dass Sie das Frontbedienteil richtig herum auf das Gerät aufsetzen.

Drücken Sie das Frontbedienteil nicht zu stark gegen das Gerät, wenn Sie es aufsetzen. Es kann einfach angebracht werden, indem Sie es links leicht gegen das Gerät drücken bis es einrastet.

Wenn Sie das Frontbedienteil mitnehmen, legen Sie es in die mitgelieferte Schutzhülle.

Einbau in den Radioschacht

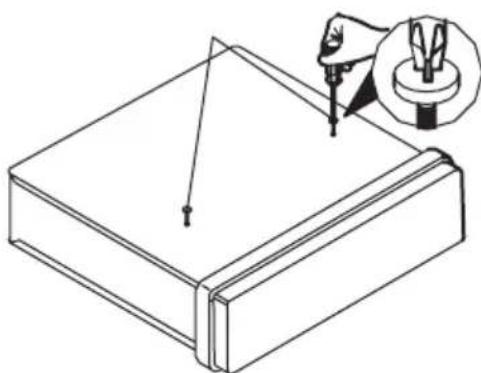

• Entfernen Sie die beiden Sicherungsschrauben des CD-Laufwerks.

- Nehmen Sie das Frontbedienteil a

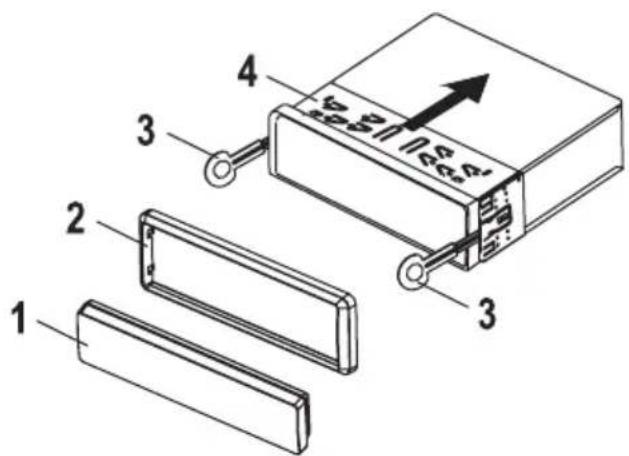

- Lösen Sie vorsichtig den Kunststoffrahmen an der Gerätefront, indem Sie ihn leicht nach außen biegen und vom Gerät abziehen (Schritt 2).

- Entriegeln Sie den Einbaurahmen mit den beiden Entriegelungsschlüsseln (Schritt 3).

• Ziehen Sieden Einbaurahmen nach

1 2 3 3 4 Sediment

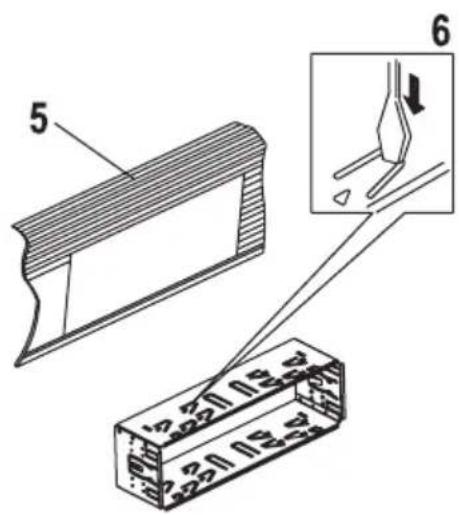

- Schieben Sie den Einbaurahmen in den Einbauausschnitt des Fahrzeugs (Schritt 5).

- Biegen Sie einige der Haltelaschen am Einbaurahmen um, bis der Rahmen sicher in der Einbauöffnung fixiert ist (Schritt 6).

Bedienungsanleitung Deutsch

• Nachdem Sie alle elektrischen Verbindungen hergestellt haben (siehe „Elektrischer Anschluss“) schieben Sie das Gerät in den Einbaurahmen, bis es sicher einrastet.
  • Stecken Sie den Kunststoffrahmen wieder auf die Gerätefront auf.

Bewahren Sie die beiden Entriegelungsschlüssel gut auf. Sie benötigen sie für eine spätere Demontage des Gerätes.

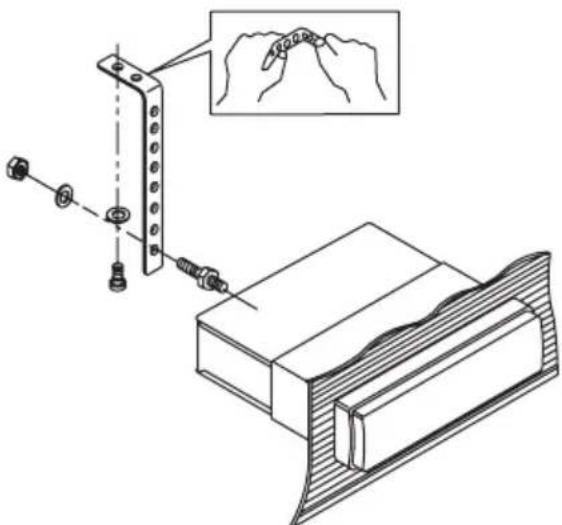

• Sichern Sie das Gerät zusätzlich gegen Erschütterungen mit dem Schraubzapfen an der Geräterückseite.
• Bei den meisten Fahrzeuge ist solch eine Sicherung bereits vorgesehen. Falls dies bei Ihrem Fahrzeug nicht der Fall sein sollte, befestigen Sie das Gerät bitte mit dem beiliegenden Lochblechstreifen.

Gehen Sie bei der Befestigung wie im folgenden Bild gezeigt vor:

- Nehmen Sie das Frontbedienteil

- Lösen Sie vorsichtig den Kunststoffrahmen an der Gerätefront, indem Sie ihn leicht nach außen biegen und vom Gerät abziehen.

- Stecken Sie die beiden Entriegelungsschlüssel in die seitlichen Schlitze zwischen Gerät und Einbaurahmen, bis das Gerät entriegelt ist.

- Lösen Sie die Befestigungsschraube an der Geräterückseite.

- Ziehen Sie das Autoradio an den Entriegelungsschlüsseln vorsichtig aus dem Einbaurahmen.

- Lösen Sie die sämtliche elektri

Der elektrische Anschluss sollte nur von einer Fachkraft durchgeführt werden.

Um Kurzschlüsse und daraus resultierende Beschädigungen des Gerätes zu vermeiden, muss während des Anschlusses der Minuspol (Masse) der Fahrzeugbatterie abgeklemmt werden.

Schließen Sie den Minuspol der Batterie erst wieder an, wenn Sie das Gerät vollständig angeschlossen und den Anschluss überprüft haben.

Benutzen Sie zum Überprüfen der Spannung an Bordspannungsleitungen nur ein Voltmeter oder eine Diodenprüflampe, da normale Prüflampen zu hohe Ströme aufnehmen und so die Bordelektronik beschädigen können.

Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden oder an scharfen Kanten scheuern Benutzen Sie bei Durchführungspunkten Gummitüllen.

Die Verdrahtung zu den Lautsprechern muss jeweils zweiadrig ausgeführt werden. Isolieren Sie offene Verbindungsstellen. Achten Sie darauf, dass keine der Leitungen durch scharfe Kanten beschädigt werden kann.

Verwenden Sie nur Lautsprecher mit einer ausreichenden Belastbarkeit (siehe „Technische Daten“).

Achten Sie darauf, dass alle Lautsprecher richtig gepolt sind - also die Plus- und Minuskennzeichen übereinstimmen.

Die Anschlusskabel der Lautsprecher sind im Normalfall codiert. Einige Lautsprecherhers-teller markieren die (+)-Leitung mit einem zusätzlichen Farbstreifen, andere wiederum verwen-den eine geriffelte Leitung für den (+)-Pol, für den (-)-Pol hingegen eine glatte Leitung.

Das Gerät wurde für den Betrieb an Lautsprecherimpedanzen von mindestens 4 Ohm entwickelt. Schließen Sie auf keinen Fall Lautsprecher mit einer geringeren Impedanz an.

Bei den meisten Fahrzeugen sind die Leitungen für den elektrischen Anschluss und den Anschluss der Lautsprecher bereits bis zum vorgesehenen Einbauschacht geführt.

Sollte dies nicht der Fall sein muss darauf geachtet werden, dass die nachträglich eingebauten Leitungen über die entsprechend vorgesehenen Bordsicherungen (siehe Bedienhandbuch des Fahrzeugs) abgesichert sind.

Elektrischer Anschluss

Anschluss der Lautsprecher und der Stromversorgung

Der CD-Tuner verfügt über einen ISO-Systemstecker.

Fahrzeuge, die mit einem solchen Systemstecker ausgerüstet sind, können bei gleicher Steckerbelegung (bitte vorher überprüfen!) direkt mit dem Gerät verbunden werden. Bei abweichender Steckerbelegung erfolgt der Anschluss über einen fahrzeugspezifischen Adapter, der im Fachhandel erhältlich ist.

Die Kontaktbelegung der Anschlussbuchse am CD-Tuner entnehmen Sie bitte den nachfolgenden Bildern.

Die jeweilige Belegung Ihres Kfz Systemsteckers erfahren Sie bei Ihrem Kfz Händler.

Systemstecker B (Lautsprecheranschluss)

(1) Lautsprecher rechts hinten (+)
(2) Lautsprecher rechts hinten (-)
(3) Lautsprecher rechts vorne (+)
(4) Lautsprecher rechts vorne (-)
(5) Lautsprecher links vorne (+)
(6) Lautsprecher links vorne (-)
(7) Lautsprecher links hinten (+)
(8) Lautsprecher links hinten (-)

Systemstecker A (Stromversorgung)

(1) nicht belegt
(2) nicht belegt
(3) nicht belegt
(4) Dauerstrom +12V
(5) Antennensteuerausgang
(6) nicht belegt
(7) Zündung +12V
(8) Masse

B 1 3 5 7 2 4 6 8 A 5 7 4 8

Elektrischer Anschluss

RENKFORCE

• Der Anschluss Dauerstrom +12V (4) muss an eine Leitung angeklemmt werden, die auch bei ausgeschalteter Zündung permanent 12V liefert (Klemme 30 des Bordnetzes). Dieser Anschluss dient zur Speicherung der Benutzereinstellungen, der Uhrzeit usw.
• Der Antennensteuerausgang (5) liefert bei eingeschaltetem Gerät eine Spannung von +12V. Diese Leitung kann für die Stromversorgung einer elektrischen Antenne, einer Verstärkerantenne, sowie als Einschaltspannung für einen Leistungsverstärker verwendet werden.
• Der Anschluss Zündung +12V (7) muss mit einer Leitung verbunden werden, die nur bei eingeschalteter Zündung +12V führt (Klemme 15 des Bordnetzes).

Klemmen Sie diesen Anschluss nicht auf Dauerstrom, da es ansonsten bei längerer Standzeit des Fahrzeuges zu einer Entleerung der Bordbatterie kommen kann.

• Der Anschluss Masse (8) wird mit der Fahrzeugkarosserie verbunden.

Bedingt durch die immer häufiger verwendete Klebetechnik bzw. durch lackierte Metallteile wird die elektrische Leitfähigkeit eingeschränkt. Daher ist nicht jedes Metallteil als Massepunkt geeignet.

Anschluss der Antenne

• Verbinden Sie den Antennenstecker Ihres Fahrzeugs mit der Antennenbuchse ANT hinten am Gerät.
• Sollte Ihr Fahrzeug mit einem anderen Antennenstecker ausgerüstet sein, verwenden Sie bitte einen passender Adapter, der im Fachhandel erhältlich ist.

Anschluss der LINE-Ausgänge

Der CD-Tuner verfügt über einen LINE-Ausgang für den Anschluss eines Leistungsverstärkers.

Benutzen Sie zum Anschluss der Cinchbuchsen nur hierfür geeignete abgeschirmte Cinchleitungen. Bei Verwendung anderer Kabel können Störungen auftreten.

Halten Sie die Länge der Anschlussleitungen möglichst kurz.

Verlegen Sie die Leitungen nicht in der Nähe anderer Kabel. Sie vermeiden so störende Einstreuungen in die Leitungen.

Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Gerätes führen können, dürfen an die Cinchanschlüsse nur Geräte mit ebensolchen Cinchanschlüssen angeschlossen werden. Beachten Sie hierzu auch die Anschlusswerte in den „Technischen Daten“.

- Verbinden Sie die Buchsen LINE OUT an der Geräterückseite mit den Eingängen eines Leistungsverstärkers.

Die rote Buchse ist der Anschluss für den rechten Kanal

Die weiße Buchse ist der Anschluss für den linken Kanal

Anschluss AUX IN

An den Anschluss AUX IN (14) kann ein externes Audiogerät (z.B. tragbarer MP3-Player) angeschlossen werden, dessen Signal über die Fahrzeuglautsprecher wiedergegeben wird.

- Verbinden Sie den Anschluss AUX IN (14) mit dem Audioausgang des externen Gerätes.

Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser Bedienungsanleitung vertraut gemacht haben.

Überprüfen Sie alle Anschlüsse nochmals auf ihre Richtigkeit. Klemmen Sie nach der Überprüfung den Minuspol der Bordbatterie wieder an.

Allgemeine Bedienung

- Taste MOD (1)

Mit dieser Taste werden die verschiedenen Audioquellen gewählt. Jeder Tastendruck schaltet auf die nächste Quelle um:

AUX > TUNER > CD > USB > SD

Wenn eine der Quellen nicht aktiv ist, d.h. es ist kein Medium eingelegt, wird die Quelle bei der Auswahl übersprungen.

• T a ⏻s t e /MUT (2)

Mit dieser Taste wird das Gerät ein- bzw. ausgeschaltet und die Stummschaltung aktiviert.

Kurz drücken bei ausgeschaltetem > Gerät wird eingeschaltet

Kurz drücken bei eingeschaltetem Gerät > Stummschaltung wird aktiviert bzw. deaktiviert

Lang drücken bei eingeschaltetem Gerät > Gerät wird ausgeschaltet

Zum Einschalten kann auch jede andere Taste gedrückt werden (ausgenommen die Tasten ⬆3) und (▲1)).

- Taste (3)

Drücken Sie diese Taste, um das Bedienteil zu entriegeln

- D re h r e g l e r V O L U M E / T a s t e S E L E

Im Normalbetrieb wird mit dem Drehregler VOLUME (4) die Lautstärke geregelt.

Drücken Sie die Taste SELECT (4) ein- bzw. mehrmals, um die Parameter BAS (Tieftonklangregelung), TRB (Hochtonklangregelung), BAL (Balanceeinstellung) und FAD (Fadereinstellung) durch Drehen des Drehreglers VOLUME (4) zu verändern.

- Taste BND / LOUD / E N T (6)

Diese Taste schaltet die Loudness-Funktion ein bzw. aus.

Drücken und halten Sie die Taste, um die Loudness-Funktion ein- bzw. auszuschalten:

LOUD ON: Die Loudness-Schaltung ist aktiviert.

LOUD OFF: Die Loudness-Schaltung ist abgeschaltet. Der Klang wird nicht beeinflusst.

Das menschliche Ohr nimmt tiefe und hohe Töne bei geringen Lautstärken schlechter wahr. Durch eine Anhebung dieser Frequenzbereiche bei geringen Lautstärken (Loudness-Korrektur) wird diesem Effekt entgegengewirkt und die Musikwiedergabe klingt natürlicher.

• L C - D i s p l a y (7)

Im LC-Display (7) werden alle Informationen, in Abhängigkeit von der gerade wiedergegebenen Audioquelle (Radioteil, CD-Player usw.) angezeigt.

• T a s t e E Q / T A (9)

Diese Taste wählt die Equalizereinstellung aus.

Drücken Sie die Taste kurz, um zwischen den verschiedenen Equalizereinstellungen zu wechseln:

FLAT: Der Equalizer ist eingeschaltet, es findet jedoch keine Klanganpassung statt.

CLASSICS: Die Klangcharakteristik ist für klassische Musik angepasst.

POP M: Die Klangcharakteristik ist für Popmusik angepasst.

ROCK M: Die Klangcharakteristik ist für Rockmusik angepasst.

DSP OFF: Der Equalizer ist ausgeschaltet.

• Taste DSP (12)

Mit dieser Taste werden verschiedene Informationen auf dem LC-Display (7) angezeigt. Durch erneutes Drücken der Taste wird die Anzeige jeweils weitergeschaltet. Außerdem kann mit dieser Taste die Uhrzeit manuell eingestellt werden.

Umschaltung der Displayinformationen

Drücken Sie die Taste DSP (12) jeweils kurz, um die Displayinformationen wie folgt abzurufen:

Bei Empfang eines RDS-Senders

Radiobetrieb: Uhrzeit > Stationsname > Programmtyp > Sendefrequenz

CD-/MP3-Betrieb: Uhrzeit > ID3-Tag-Infos > Trackanzeige

Bei Empfang eines Nicht-RDS-Senders

Radiobetrieb: Uhrzeit > Sendefrequenz

CD-/MP3-Betrieb: Uhrzeit > ID3-Tag-Infos > Trackanzeige

Einstellung der Uhrzeit

Drücken Sie die Taste DSP (12) kurz, bis die Uhrzeit im Display angezeigt wird.

Drücken Sie dann die Taste DSP (12) lang, bis die Uhzeitanzeige blinkt.

Stellen Sie mit der Taste ▶▶ (5) die Minuten und mit der Taste ◀◀ (15) die Stunden ein.

- Taste RESET

Diese Taste befindet sich hinter der Frontblende neben den Kontakten für das Bedienteil und setzt alle Einstellungen auf die werksseitig vorgegebenen Werte zurück.

Drücken Sie diese Taste in folgenden Fällen mit einem spitzen Gegenstand:

• nach Abschluss der Einbau- und Anschlussarbeiten
• wenn das Gerät nicht mehr auf Tastenbetätigungen reagiert
• wenn im Display undefinierte Zeichen angezeigt werden

Menü-Einstellungen

• D re h r e g l e r V O L U M E / T a s t e S E L E

Um die Menüeinstellungen zu wählen, drücken Sie zuerst länger (>2 Sekunden) die Taste SELECT (4) und anschließend drücken Sie diese Taste erneut, aber nur kurz, bis die gewünschte Funktion auf dem Display erscheint.

Die Optionen bei der jeweiligen Einstellung werden durch Drehen des Drehreglers VOLUME (4) ausgewählt.

BEEP ON/OFF

BEEP ON: Jede Tastenbetätigung wird mit einem Signalton quittiert.

BEEP OFF: Der Tastenquittierungston ist deaktiviert.

AREA EUR/USA/ASI/S-A/JPN/OIR

AREA EUR: Radio-Frequenzbandeinstellung für Europa

FM 87,5-108,0MHz / 50kHz-Schritte

MW 522-1620kHz / 9kHz-Schritte

AREA USA: Radio-Frequenzbandeinstellung für USA

FM 87,5-107,9MHz / 100kHz-Schritte

AM 530-1710kHz / 10kHz-Schritte

AREA ASI: Radio-Frequenzbandeinstellung für Asien

FM 87,5-108,0MHz / 100kHz-Schritte

AM 531-1602kHz / 9kHz-Schritte

AREA S-A: Radio-Frequenzbandeinstellung für Südafrika

FM 87,5-108,0MHz / 100kHz-Schritte

AM 520-1620kHz / 10kHz-Schritte

AREA JPN: Radio-Frequenzbandeinstellung für Japan

FM 76,0-90,0MHz / 100kHz-Schritte

AM 522-1629kHz / 9kHz-Schritte

AREA OIR: Radio-Frequenzbandeinstellung für Osteuropa

FM 87,5-108,0MHz / 50kHz-Schritte

MW 522-1620kHz / 9kHz-Schritte

Bedienung

J _r RENKFORCE

DIM HIGH/LOW/MID

Einstellung der Displayhelligkeit

HIGH: höchste Helligkeitsstufe

LOW: geringste Helligkeitsstufe

MID: mittlere Helligkeitsstufe

TA SEEK/ALARM

TA SEEK: Das Gerät sucht bei Verlust der Verkehrsfunkinformation einen neuen Sender mit Verkehrsfunk-Kennung.

TA ALARM: Das Gerät gibt einen Warnton ab, wenn die Verkehrsfunk-Kennung nicht mehr empfangen werden kann. Wenn der eingestellte Sender keine RDS-Informationen sendet, wird im Display SEEK PI angezeigt

PI SOUND/MUTE

Reaktion des Gerätes, wenn man in ein Sendegebiet kommt, in dem 2 unterschiedliche Sender mit unterschiedlicher Programmidentifikation (PI) die gleiche AF (Alternativfrequenz) senden.

PI SOUND: Das Radio schaltet kurz auf den neuen Sender und dann wieder zurück.

PI MUTE: Der neue Sender wird stummgeschaltet.

RETUNE S/L

RETUNE S: Wenn keine Verkehrsfunk-Kennung bzw. Programm-Information mehr empfangen wird, startet der automatische Suchlauf nach 30 Sekunden.

RETUNE L: Wenn keine Verkehrsfunk-Kennung bzw. Programm-Information mehr empfangen wird, startet der automatische Suchlauf nach 90 Sekunden.

MASK DPI/ALL

Reaktion des Gerätes bei der Sendersuche.

MASK DPI: Alternativfrequenzen mit unterschiedlicher Programminformation (PI) werden nicht berücksichtigt.

MASK ALL: Alternativfrequenzen mit unterschiedlicher Programminformation (PI) und Alternativfrequenzen mit hoher Signalstärke, jedoch ohne RDS Information werden nicht berücksichtigt.

Bedienung

EONTA LO/DX

Mit dieser Funktion ist es möglich, die Umschaltung auf Verkehrsfunkdurchsagen anderer Programme der gleichen Senderkette von deren Empfangsstärke abhängig zu machen.

LO: Das Gerät schaltet nur auf EON-Verkehrsfunkdurchsagen um, wenn die Signalstärke des EON Senders gut ist und keine Störungen zu erwarten sind.

DX: Das Gerät schaltet immer auf EON-Verkehrsfunkdurchsagen um. Die Signalstärke wird nicht berücksichtigt.

REG ON/OFF

Berücksichtigung der Regionalkennung bei der automatischen Frequenzumschaltung:

ON: Das Gerät schaltet bei schwächer werdendem Empfang nur auf eine andere Frequenz mit exakt dem gleichen Programm (identische Regionalkennung) um.

OFF: Das Gerät schaltet bei schwächer werdendem Empfang auch auf eine andere Frequenz mit unterschiedlicher Regionalkennung um.

TAVOL

Beim Verkehrsfunkdurchsagen und aktivierter TA-Funktion wird die hier voreingestellte Lautstärke gewählt, sofern die eingestellte Lautstärke geringer ist.

Stellen Sie die gewünschte Durchsagelautstärke durch Drehen des Drehreglers VOLUME (4) ein.

Radiobetrieb

RDS als Empfangskonzept

Das Kürzel RDS steht für Radio Daten System, d.h. es werden unhörbare, codierte Zusatzinformationen über den UKW RDS Sender mit ausgestrahlt.

Der CD-Tuner ist in der Lage ist diese codierten Daten, die von fast allen Sendeanstalten mit ausgestrahlt werden auszuwerten.

Folgende wesentlichen Zusatzinformationen werden gesendet:

• Programm Identifikation (PI)
• Verkehrsfunkkennung (TP)
• Verkehrsdurchsagekennung (TA)
• Programm Servicename (PS)
• Alternative Frequenzen (AF)
• Programmtyp (PTY)
• EON-Informationen (EON)
• Uhrzeit (CT)

Programm Identifikation (PI)

Diese Daten helfen dem Empfänger einen Sender eindeutig zu identifizieren. Sie ermöglichen dem Radio zwischen Gebieten zu unterscheiden in denen das gleiche Programm ausgestrahlt wird. Das Autoradio schaltet also bei schwächer werdendem Empfang nur auf einen stärkeren Sender um, der die gleiche Programm Identifikation ausstrahlt.

Verkehrsfunk-Kennung (TP)

Durch dieses Signal erkennt der Empfänger, dass ein Sender mit Verkehrsfunkinformationen empfangen wird.

Verkehrsdurchsage-Kennung (TA)

Durch dieses Signal kann der Sender eine Verkehrsfunkdurchsage erkennen und gegebenenfalls die laufende Wiedergabe einer anderen Quelle unterbrechen.

Programm Servicename (PS)

Diese Information gibt dem Empfänger an, welchen Sender er gerade empfängt. Sie wird direkt im Display des Autoradios angezeigt, z.B. BAYERN 3.

Alternative Frequenzen (AF)

Es wird eine Liste von alternativen Frequenzen mitgesendet, die dasselbe Programm abstrahlen. Wird der empfangene Sender zu schwach, so erkennt der Empfänger über das AF-Signal auf welchen Frequenzen er nach einem besser empfangbaren Sender suchen muss.

Programmtyp (PTY)

Dieser Code gibt dem Empfänger Informationen über die Art des gesendeten Programms (z.B. Sport, Klassik, Nachrichten usw.). Der Hörer kann dadurch gezielt nach einem Programm seiner Wahl suchen.

Außerdem kann ein nationaler Katastrophenalarm auf diese Art verbreitet werden. Den PTY-Service bieten jedoch nicht alle Sender an.

EON-Informationen

Viele Senderketten mit verschiedenen Programmen haben nur ein Programm mit Verkehrsfunkdienst. Werden EON-Informationen mitgesendet, schaltet ein derart ausgestattetes Gerät bei Verkehrsdurchsagen auf den Verkehrsfunksender um, obwohl ein anderes Programm der Senderkette gehört wird.

Hört man z.B. Bayern 4 (ohne Verkehrsfunk) schaltet das Gerät bei aktiver TA-Taste für die Dauer einer Verkehrsfunkdurchsage auf Bayern 3 (mit Verkehrsfunk) um.

Uhrzeit (CT)

Viele Sender senden die aktuelle Uhrzeit in den RDS-Daten. Empfängt das Gerät dieses Signal stellt es die eingebaute Uhr automatisch.

Das RDS System bietet also den Vorteil, dass beim Verlassen des Sendegebietes ein Umschalten auf einen gleichen, besser zu empfangenden Sender automatisch erfolgt. Ein Umschalten erfolgt jedoch nur, wenn ein besserer Sender mit dem gleichen Programm vorhanden ist.

Kurze empfangsbedingte Signalabschwächungen können auch durch das RDS System nicht eliminiert werden, da ein ständiges Hin- und Herschalten des Autoradios die Folge wäre. Dies würde vom Hörer als weitaus störender empfunden, als kurz auftretende Empfangsstörungen.

Ein weiterer Pluspunkt des RDS Systems ist die Anzeige des Sendernamens. Der Sendername eines RDS-Senders wird auf dem Autoradiodisplay angezeigt.

Funktion der einzelnen Tasten

- Taste BND / LOUD / ENT (6)

Mit dieser Taste wird der Bandbereich des Radioteils gewählt. Es stehen drei FM- und zwei AM-Bereiche zur Verfügung:

FM1 > FM2 > FM3 > MW1 > MW2

Auf jedem der vier Bandbereiche können 6 Sender auf den Stationstasten 1-6 (24) abgespeichert werden.

• T a s t e n ◀◀(15) und ▶▶(5)

Mit diesen Tasten wird die Empfangsfrequenz geändert, um Sender im Radiobetrieb einzustellen.

Kurzes Drücken einer Taste startet den automatischen Sendersuchlauf (Displayanzeige SEARCH).

Der Suchlauf hält erst beim nächsten, gut zu empfangenden Sender an.

Wird eine Taste länger gedrückt gehalten ist der manuelle Sendersuchlauf aktiviert.

Im Display erscheint MANUAL.

Die Frequenz wird in diesem Modus solange verändert, bis die entsprechende Taste wieder losgelassen wird. Kurzes Drücken verändert die Frequenz schrittweise.

Werden die Tasten längere Zeit nicht betätigt, schaltet das Gerät wieder in den automatischen Sendersuchlauf um. Im Display erscheint kurz AUTO.

- St at i o n s t a s t e n 1 - 6 (24)

Durch einen kurzen Druck auf diese Tasten kann man direkt einen vorher dort gespeicherten Sender anwählen.

Um einen gerade gehörten Sender abzuspeichern einfach die gewünschte Taste länger als 1 Sekunde drücken.

Jeder der drei FM-Bandbereiche (FM1-3) und auch die AM-Empfangsbereiche (MW1 und MW2) haben sechs Stationstasten. Es können also insgesamt 30 Stationstasten belegt werden.

• T a s t e E Q / T A (9)

Taste EQ/TA (9) lang drücken > TA ist eingeschaltet

Taste nochmals lang drücken > TA ist ausgeschaltet

Wird ein Verkehrsfunksender empfangen, so erscheint im Display die Anzeige TP = Traffic Programm.

Bei aktivierter TA-Funktion erscheint zusätzlich das Kürzel TA im Display.

Bei laufender Wiedergabe einer anderen Quelle (z.B. SD-Wiedergabe) wird das Programm für die Dauer der Verkehrsfunkdurchsage stummgeschaltet.

Wird eine laufende Rundfunksendung sehr leise gehört, erhöht sich die Lautstärke der Verkehrsfunkdurchsage automatisch auf einen vorher eingestellten Pegel (siehe Menüeinstellung TAVOL).

Nach Beendigung der Durchsage stellt sich die vorher eingestellte Lautstärke wieder ein.

- T a s t e A S / P S (10)

Wird diese Taste kurz gedrückt, werden die auf den Stationstasten 1-6 (24) abgespeicherten Sender jeweils für einige Sekunden wiedergegeben. Um diesen Suchlauf zu stoppen, drücken Sie die Taste erneut.

Wird die Taste länger gedrückt gehalten, werden alle gut zu empfangenden Sender automatisch auf die Stationstasten 1-6 (24) abgespeichert.

Nach diesem Vorgang, werden die abgespeicherten Sender wie oben beschrieben jeweils für einige Sekunden wiedergegeben.

- Taste P T Y / A F (22)

Mit dieser Taste werden die PTY- und die AF-Funktion gesteuert. Kurzes Drücken steuert die PTY-Funktion, langes Drücken steuert die AF-Funktion.

PTY-Funktion

Diese Funktion ermöglicht das Auffinden von Sendeern mit einem bestimmten Programmtyp.

Drücken Sie die Taste PTY/AF (22) kurz.

Das Display zeigt den ausgewählten bzw. gerade empfangenen Programmtyp an.

Drehen Sie den Drehregler VOLUME (4) bis der gewünschte Programmtyp angezeigt wird.

Drücken Sie die Taste ◀◀ (15) bzw. ▶▶ (5), um den Suchlauf nach dem eingestellten Programmtyp zu starten.

Der Suchlauf hält beim nächsten gut zu empfangenden Sender des gewählten Programmtyps an.

Um die PTY-Funktion wieder abzuschalten, drücken Sie die Taste PTY/AF (22) erneut kurz.

AF-Funktion

Die AF-Funktion ruft die automatische Sendernachführung auf. Nur bei aktivierter AF Funktion kann das Gerät beim Verlassen des Sendegebietes selbstständig auf einen besseren Sender umschalten.

Taste PTY/AF (22) lang drücken > AF ist eingeschaltet

Taste nochmals lang drücken > AF ist ausgeschaltet

Im Display erscheint bei aktivierter Funktion die Anzeige AF.

Wird ein schwacher oder kein RDS Sender empfangen, blinkt die Anzeige.

Bei einem gut zu empfangenden Sender erscheint das Symbol ständig.

CD-Betrieb

• C D - S c h l i t z ( 8 )

Schieben Sie hier die CD zur Wiedergabe in das CD-Laufwerk ein.

Die CD muss immer mit der beschrifteten Seite nach oben eingeschoben werden.

• T a △s t e (11)

Drücken Sie diese Taste, um eine eingelegte CD auszuwerfen.

• T a s◀◀ (15) und ▶▶ (5)

Diese Tasten dienen zur Auswahl der einzelnen Tracks einer CD bzw. zum Suchen eines bestimmten Abschnitts innerhalb eines Tracks.

Die Pfeile auf den Tasten geben die Suchrichtung (aufwärts bzw. abwärts) an.

Drücken Sie die Tasten kurz, um zum nächsten bzw. vorherigen Track zu springen.

Drücken Sie die Tasten lang, um innerhalb eines Tracks einen bestimmten Abschnitt zu suchen.

• T a s t e P A U (16)

Drücken Sie diese Taste, um die CD-Wiedergabe kurzzeitig zu unterbrechen.

Bei erneuter Betätigung setzt die Wiedergabe an der Stelle wieder ein, an der sie vorher unterbrochen wurde.

• T a s t e S C N (17)

Drücken Sie diese Taste um jeden Track auf der CD für einige Sekunden anzuspielen.

Bei MP3-Wiedergabe:

Drücken Sie diese Taste lang, um jeweils die ersten Tracks des aktuellen Ordners anzuspielen.

Um diese Funktion wieder abzuschalten drücken Sie die Taste SCN (17) erneut.

Die Wiedergabe erfolgt ab dieser Stelle wieder normal.

Bedienung

• T a s t e R P T (18)

Drücken Sie diese Taste, um den aktuellen Track zu wiederholen.

Bei MP3-Wiedergabe:

Drücken Sie diese Taste lang, um alle Tracks des gerade gespielten Ordners zu wiederholen.

Um diese Funktion wieder abzuschalten, drücken Sie die Taste RPT (18) erneut.

Die Wiedergabe erfolgt ab dieser Stelle wieder normal.

• T a s t e S H F (19)

Drücken Sie diese Taste, um die Zufallswiedergabe zu aktivieren.

Die Tracks auf der CD werden in zufälliger Reihenfolge abgespielt.

Bei MP3-Wiedergabe:

Drücken Sie diese Taste lang, um die Tracks des gerade gespielten Ordners in zufälliger Reihenfolge abzuspielen.

Um diese Funktion wieder abzuschalten drücken Sie die Taste SHF (19) erneut.

Die Wiedergabe erfolgt ab dieser Stelle wieder in normaler Reihenfolge.

Diese Tasten dienen zur Auswahl der Ordner auf dem Speichermedium.

DIR - (20) wählt den vorangehenden Ordner.

DIR + (21) wählt den nächsten Ordner.

Diese Tasten sind nur im MP3-Betrieb aktiv.

Ist auf dem Speichermedium keine Ordnerstruktur vorhanden haben diese Tasten keine Funktion.

• T a s t e A S / P S (10)

Diese Taste aktiviert die Suchfunktion im MP3-Betrieb.

Suche nach Tracknummern

• Drücken Sie die Taste AS/PS (10) einmal, um die Suche nach Tracknummern zu aktivieren.
• Wählen Sie mit dem Drehregler VOLUME (4) die gewünschte Tracknummer.
• Drücken Sie die Taste BND/LOUD/ENT (6) oder drücken Sie die Taste SELECT (4).
• Der gewünschte Track wird automatisch abgespielt.

Suche nach Tracknamen

• Drücken Sie die Taste AS/PS (10) zweimal, um die Suche nach Tracknamen zu aktivieren.
• Der erste Buchstabe der Trackanzeige blinkt.
• Wählen Sie mit dem Drehregler VOLUME (4) den gewünschten Buchstaben.
• Drücken Sie die Taste SELECT (4), der zweite Buchstabe blinkt.
• Wählen Sie auf die beschriebene Weise ggf. weitere Buchstaben.
• Drücken Sie die Taste BND/LOUD/ENT (6).
• Alle Tracks, die mit dem/den gewählten Buchstaben beginnen werden angezeigt.
• Wählen Sie mit dem Drehregler VOLUME (4) den gewünschten Track.
• Drücken Sie die Taste BND/LOUD/ENT (6) oder drücken Sie die Taste SELECT (4).
• Der gewünschte Track wird automatisch abgespielt.

Bedienung

Suche über die Ordnerstruktur

• Drücken Sie die Taste AS/PS (10) dreimal, um die Suche über die Ordnerstruktur zu aktivieren.
• Die erste Verzeichnisstruktur wird angezeigt.
• Wählen Sie mit dem Drehregler VOLUME (4) das gewünschte Verzeichnis.
• Drücken Sie die Taste BND/LOUD/ENT (6) oder drücken Sie die Taste SELECT (4). Das Verzeichnis ist gewählt und der Name des ersten Tracks bzw. des nächsten Unterverzeichnisses wird angezeigt.
• Wählen Sie mit dem Drehregler VOLUME (4) den gewünschten Track bzw. das nächste Unterverzeichnis.
• Verfahren Sie auf die beschriebene Weise weiter, bis der gewünschte Track angezeigt wird.
• Drücken Sie die Taste BND/LOUD/ENT (6) oder drücken Sie die Taste SELECT (4).
• Der gewünschte Track wird automatisch abgespielt.

Suche innerhalb des aktuell gewählten Verzeichnisses

• Drücken Sie die Taste AS/PS (10) viermal, um die Suche innerhalb des aktuellen Verzeichnisses zu aktivieren.
• Wählen Sie mit dem Drehregler VOLUME (4) den gewünschten Track bzw. (, ), um das gewünschte Verzeichnis zu wählen.
• Verfahren Sie weiter wie schon unter „Suche über die Ordnerstruktur“ beschrieben.

USB-/Speicherkartenbetrieb

Das Gerät ist mit einer USB-Schnittstelle (13) und einem Speicherkartenleser (23) für SD/MMC-Karten ausgerüstet. MP3-Dateien, die auf diesen Medien abgespeichert sind, können wiedergegeben werden.

Verbinden Sie keinen MP3-Player mit der USB-Schnittstelle, wenn er über Batterien betrieben wird.

Die Stromversorgung der USB-Schnittstelle kann die eingelegten Batterien laden und somit zu Überhitzung bzw. auch Explosion der Batterien führen.

USB-Medien bis max. 16GB und einer Stromaufnahme von max. 500mA können an die USB-Schnittstelle angeschlossen werden.

An der USB-Schnittstelle können nur USB-Speichermedien betrieben werden. MP3-Player mit USB-Anschluss schalten beim Einstecken in diesen Anschluss meist in den PC-Modus. In diesem Modus ist ein Abspielen von Musikdateien nicht möglich. Sie können jedoch jederzeit den Audioausgang eines MP3-Players an den Anschluss AUX IN (14) anschließen.

SD/MMC-Karten und SDHC-Karten bis max. 8GB werden unterstützt.

Die Medien müssen FAT 16 oder FAT 32 formatiert sein.

Aufgrund der sehr großen Vielfalt von Geräten mit USB- und SD/MMC-Kartenschnittstellen und ihren manchmal sehr herstellerspezifischen Funktionen, kann nicht sichergestellt werden, dass alle Medien erkannt werden und alle Bedienungsmöglichkeiten in Verbindung mit diesem Gerät gegeben sind.

Sollte das Speichermedium nicht erkannt werden, ziehen Sie es bitte nochmals heraus und stecken es erneut ein.

• Stecken Sie Ihr USB-Speichermedium in die USB-Schnittstelle (13).
- Bei Verwendung einer Speicherkarte stecken Sie diese in den Speicherkartenleser (23).
• Das Gerät schaltet automatisch auf den entsprechenden Eingang um und startet die Wiedergabe.
• Das zuletzt eingesteckte Medium wird automatisch ausgewählt.
• Die weitere Bedienung entspricht der Bedienung bei CD-Wiedergabe.

Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des CD-Tuners z.B. auf Beschädigung der Anschlussleitungen und des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Bordnetz abklemmen!

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• das Gerät sichtbare Beschädigung

• das Gerät nicht mehr arbeitet, o c

• nach schweren mechanischen Bean

Bevor Sie den CD-Tuner reinigen oder warten, beachten Sie unbedingt folgende Sicherheitshinweise:

Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile freigelegt werden.

Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spannungsquellen getrennt werden.

Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spannungsquellen getrennt wurde.

Eine Reparatur darf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlägigen Vorschriften vertraut ist.

Ist ein Sicherungswechsel erforderlich, ist darauf zu achten, dass nur Sicherungen vom angegebenen Typ und Nennstromstärke (siehe „Technische Daten“) als Ersatz Verwendung finden.

Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.

• Nach erfolgter Trennung von der Stromversorgung (ISO-Anschluss-Stecker abklemmen!) ziehen Sie vorsichtig die Sicherung aus dem Sicherungshalter neben dem ISO-Anschluss heraus.
• E r s e t z e n S i e s i e m i t e i n e r S i c h e r
• Erst danach den CD-Tuner wieder mit dem Bordnetz verbinden und in Betrieb nehmen.
• Sollte die Sicherung erneut auslösen, bringen Sie das Gerät zur Reparatur in eine Fachwerkstatt.

Das Gerät ist ansonsten wartungsfrei. Äußerlich sollte es nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden.

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberfläche des Gehäuses beschädigt werden könnte.

Handhabung

• Eine zu hohe Lautstärke im Kfz-Innenraum hat zur Folge, dass akustische Warnsignale nicht mehr wahrgenommen werden können. Dadurch werden Sie und andere Verkehrsteilnehmer gefährdet. Achten Sie deshalb auf eine angepasste Lautstärke.
• Unachtsamkeit im Straßenverkehr kann zu schwerwiegenden Unfällen führen. Eine Bedienung der HiFi-Anlage darf deshalb immer nur dann erfolgen, wenn es die Verkehrssituation erlaubt und Sie durch die Bedienung der Anlage nicht vom Verkehrsgeschehen abgelenkt werden.
• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann das Gehör geschädigt werden.

Tipps zur Handhabung von CDs

- Fassen Sie die CD nur an den Kanten an. Sie vermeiden somit Fingerabdrücke und Verunreinigungen auf der Oberfläche.

- Legen Sie CDs stets mit der beschrifteten Seite nach oben in den CD-Schlitz ein.

• Fassen Sie Ihre CDs nur mit sau

- Sollte eine CD trotzdem einmal verschmutzt sein, wischen Sie diese mit einem weichen, fusselfreien Tuch von der Mitte nach außen hin ab. Vermeiden Sie kreisende Bewegungen beim Reinigungsvorgang unbedingt. Verwenden Sie keine Lösungsmittel.

- Bei hartnäckigen Verschmutzungen verwenden Sie bitte einen handelsüblichen CD-Reiniger (keinen Schallplattenreiniger) und beachten Sie dessen Bedienungsanweisungen.

- Beschriften Sie Ihre CDs nicht und bringen Sie auch keine Aufkleber o.ä. an.

- Bewahren Sie Ihre CDs nach dem Abspielen in den mitgelieferten CD-Hüllen auf.

• Vermeiden Sie bei der Lagerung von CDs direkte Sonneneinstrahlung, Hitze und Feuchtigkeit.

Entsorgung

Elektronische Geräte sind Wertstoffe und dürfen nicht in den Hausmüll!

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Behebung von Störungen

RENKFORCE

Mit dem Renkforce RCD-3038KL CD-Tuner haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist.

Dennoch kann es zu Problemen oder Störungen kommen.

Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben können:

Beachten Sie unbedingt die Sicherheitshinweise!

Keine Wiedergabe, Display und Beleuchtung leuchten nicht:

• Autosicherung defekt. In der Betriebsanleitung ihres Wagens die entsprechende Sicherung suchen und überprüfen.
• Gerätesicherung defekt. Gerät ausbauen und die Sicherung überprüfen.
  • Plusleitung/Masseleitung gelöst. Gerät ausbauen und den Anschluss der Leitungen überprüfen.

Wiedergabe nur über einen Lautsprecher:

• Balanceregelung verstellt. Balanceregelung wie beschrieben einstellen.
• Lautsprecheranschluss hat sich gelöst. Gerät und/oder Lautsprecher ausbauen und Anschlüsse überprüfen.

Wiedergabe nur über die vorderen oder hinteren Lautsprecher:

• Faderregelung verstellt. Faderregelung einstellen.
• Lautsprecheranschluss hat sich gelöst. Gerät und/oder Lautsprecher ausbauen und Anschlüsse überprüfen.

Bei Radiobetrieb kaum Sender zu empfangen:

• Antenne nicht ganz herausgezogen. Antenne auf volle Länge ausziehen.
• Antennenanschluss hat sich aus dem Gerät gelöst. Gerät ausbauen und Anschluss überprüfen.
• Antenne defekt. Anschluss, Erdung sowie Antenne überprüfen.

Behebung von Störungen

Störgeräusche bei Radio- und CD-Wiedergabe:

- Störungen gelangen über die Plusleitung in das Gerät. Zusatzentstördrossel in die Plusleitung einbauen. Auto evtl. zusätzlich mit Entstörkerzensteckern, Verteilerfinger usw. entstören.

Beim Drücken der Stationstasten ertönt nur Rauschen:

- Kein Sender programmiert. Wie beschrieben Sender programmieren.

Nach jedem Ausschalten des Gerätes geht die Senderspeicherung verloren:

- Dauerplusanschluss nicht angeschlossen bzw. Leitung hat sich gelöst. Dauerplusleitung entsprechend der Anleitung anschließen bzw. überprüfen, ob die Leitung richtig angeschlossen ist. Sicherung überprüfen.

Das Gerät reagiert nicht mehr auf Tastenbefehle oder zeigt wirre Zeichen im Display an:

- Setzen Sie das Gerät mit der Ta

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzuführen.

Technische Daten

Allgemein

Betriebsspannung.... 12 V DC

Stromaufnahme 15 A (max.) / 8 mA (standby)

Sicherung .... Kfz-Flachsicherung 15 A

Ausgangsleistung 4 x 40 W (max.)

Lautsprecherimpedanz 4 - 8 Ohm

Schnittstellen.... USB und SD/MMC-Card

Einbautiefe 180 mm

Gewicht 1,25 kg

Tuner

Empfindlichkeit ...... FM 10 dbμ/AM 36 dBμ

Zwischenfrequenz FM 10,7 MHz/AM 450 kHz

Stereo-Trennung FM ....>25 dB

CD-/MP3-Player

Frequenzbereich 40 - 18000 Hz

Rauschabstand ....>55 dB

Kanaltrennung ....>50 dB

Abspielbare Medien CD/CD-R/CD-RW

USB (max. 16 GB)

SD/SDHC/MMC (max. 8 GB)

Belastbarkeit USB 500 mA

Formatierung .... FAT 16/FAT 32

Abspielbare Formate CD-Audio/MP3

Table of Contents

Page

Introduction 39

Intended Use 40

Symbols 40

Safety Information 41

Technische gegevens 145

Inleiding

J _r RENKFORCE

Geachte klant,
