BEDIENUNGSANLEITUNG RUDAB1805 Renkforce

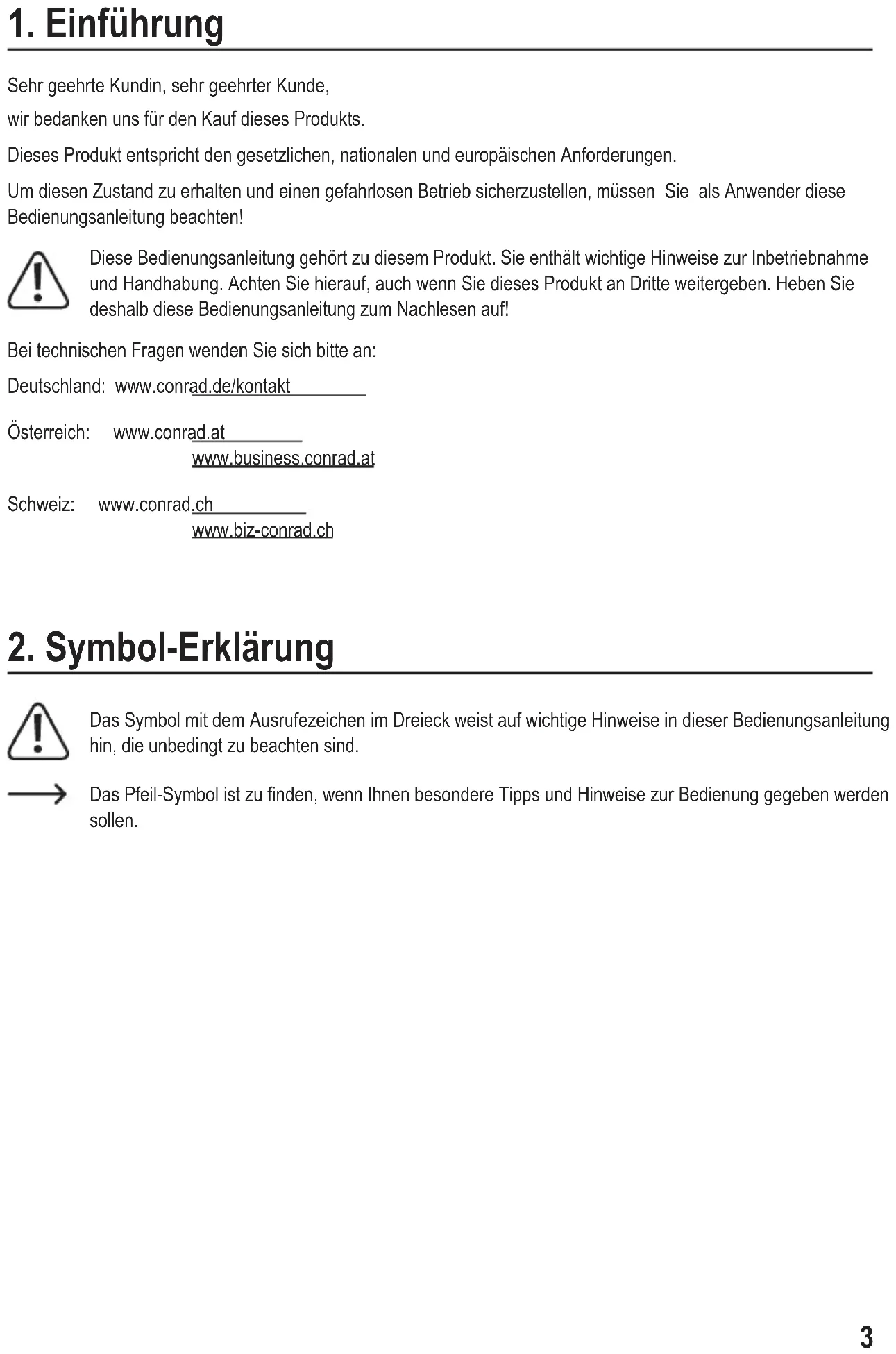

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de/kontakt Österreich: www.conrad.at www.business.conrad.at Schweiz: www.conrad.ch www.biz-conrad.ch

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. DasPfeil-Symbolistzunden,wennIhnenbesondereTippsundHinweisezurBedienunggegebenwerden sollen.4

3. Bestimmungsgemäße Verwendung

Das Renkforce Autoradio dient dazu, Radiosender in Fahrzeugen zu empfangen, Audiodaten von passenden Speichermedien wiederzugeben und die so gewonnenen Audiosignale zu verstärken und wiederzugeben. Außerdem dient es als Freisprecheinrichtung und als Wiedergabegerät für Mobiltelefone mit Bluetooth

Das Gerät muss zur Wiedergabe an Lautsprecher angeschlossen werden. Dieses Produkt ist nur für den Anschluss an ein 12 V-Gleichspannungsbordnetz mit negativem Pol der Fahrzeugbatterie an Karosserie zugelassen. Das Autoradio darf nur in Fahrzeugen mit dieser Bordspannungsart eingebaut und in Betrieb genommen werden. Durch die Art des Einbaus ist vom Benutzer sicherzustellen, dass das Gerät vor Feuchtigkeit und Nässe geschützt wird. Der Kontakt mit Feuchtigkeit ist unbedingt zu vermeiden. Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z.B. Kurzschluss, Brand, etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter. Die Wortmarke Bluetooth

ist ein registriertes Warenzeichen der Bluetooth SIG, Inc. Der Gebrauch dieser Wortmarke wurde lizenziert. Andere Handelsmarken und Handelsbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

• Autoradio mit Bedienteil

• Schutzhülle für das Bedienteil

• Freisprechmikrofon mit 2 Halterungen

• 2 x Entriegelungsschlüssel

• Bedienungsanleitung Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.5

5. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt: - sichtbare Schäden aufweist, - nicht mehr ordnungsgemäß funktioniert, - über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder - erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder den Fall aus bereits geringer Höhe wird es beschädigt.

• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

• Beachten Sie auch die zusätzlichen Sicherheitshinweise in den einzelnen Kapiteln dieser Anleitung.

• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.

• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen. Öffnen Sie das Geräte nie.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

• Benutzen Sie das Gerät nur in gemäßigtem Klima, nicht in tropischem Klima.

• Eine zu hohe Lautstärke im Kfz-Innenraum hat zur Folge, dass akustische Warnsignale nicht mehr wahrgenommen werden können. Dadurch werden Sie und andere Verkehrsteilnehmer gefährdet. Achten Sie deshalb auf eine angepasste Lautstärke.

• Unachtsamkeit im Straßenverkehr kann zu schwerwiegenden Unfällen führen. Eine Bedienung der Audioanlage darf deshalb immer nur dann erfolgen, wenn es die Verkehrssituation erlaubt und Sie durch die Bedienung der Anlage nicht vom Verkehrsgeschehen abgelenkt werden.

• Musik sollte nicht über einen längeren Zeitraum mit übermäßiger Lautstärke gehört werden. Hierdurch kann das Gehör geschädigt werden.6

6. Merkmale und Funktionen

• DAB+-Empfangsteil für digitalen Radioempfang

• UKW-Radioteil mit RDS-Funktion

• Abnehmbares Bedienteil

• USB- und SD-Schnittstelle

Freisprecheinrichtung mit externem Mikrofon

• Musikwiedergabe über Bluetooth

Schnittstelle (A2DP)

• Hohe Ausgangsleistung (4 x 40 W max.)

• Vorverstärkerausgang zum Anschluss eines Leistungsverstärkers

• Anschluss für externe Audioquellen am Bedienteil

• Elektronische Lautstärke-, Tiefen-, Höhen-, Fader- und Balance-Regelung

• Digitaler Signalprozessor zur Anpassung der Klangcharakteristik an verschiedene Musikrichtungen

• Genaues elektronisches Abstimmen der UKW-Sender durch PLL-Tuner

• 24 programmierbare Stationsspeicher (18x UKW, 6x DAB)

• Manueller und automatischer Sendersuchlauf in beide Suchrichtungen

• Automatische Senderspeicherung

• Automatische Uhrzeiteinstellung

• ISO-Anschlussterminal7

8. Mechanischer Einbau

In den meisten Kfz ist vom Hersteller ein Einbauplatz für das Autoradio vorgesehen. Die Wahl des Einbauplatzes erfolgte aus sicherheitstechnischen Gesichtspunkten. Es ist deshalb anzuraten, das Autoradio in diesen vorgesehenen Bereich einzubauen. Das Gerät benötigt einen DIN-Einbauausschnitt mit den Abmessungen 182 x 53 mm, diese Einbaumaße sind genormt und werden üblicherweise von allen Kfz-Herstellern eingehalten. Sollte kein Einbauausschnitt vorgesehen sein, so informieren Sie sich bitte bei Ihrem Autohändler über den korrekten Einbauort für das Autoradio. Wählen Sie den Einbauort sorgfältig aus, damit das Gerät nicht die normale Fahrtätigkeit des Fahrers beeinusstoderihnvomVerkehrsgeschehenablenkt. Verwenden Sie das mitgelieferte Montagematerial, um eine sichere Installation zu garantieren. Änderungen am Fahrzeug, die durch den Einbau des Autoradios oder anderer Komponenten nötig sind, müssen immer so ausgeführt werden, dass dadurch keine Beeinträchtigung der Verkehrssicherheit oder der konstruktiven Stabilität des Kfz entstehen. Bei vielen Kfz erlischt bereits durch das Aussägen eines Blechteils die Betriebserlaubnis. DadasGerätimBetriebWärmeerzeugt,mussderEinbauorthitzeunempndlichsein. Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass hierdurch keine elektrischen Kabel, Bremsleitungen, der Kraftstofftank o.ä. beschädigt werden. Beachten Sie bei der Verwendung von Werkzeugen zum Einbau Ihrer Auto-HiFi-Komponenten die Sicherheitshinweise der Werkzeughersteller. Berücksichtigen Sie beim Einbau Ihrer HiFi-Anlage die Unfallgefahr, die von losgerissenen Geräten im Falle eines Unfalls ausgehen kann. Befestigen Sie deshalb jedes Teil sicher und an einem Platz an dem es nicht zu einer Gefahr für die Insassen werden kann. Überprüfen Sie vor dem Einbau des Gerätes die Tiefe des vorgesehenen Einbauraumes. Zum Einbau ist eine Tiefe von mindestens 120 mm erforderlich. a) Abnehmen und Anbringen des Frontbedienteils Zur Vorbeugung vor Diebstahl kann das Frontbedienteil des Gerätes abgenommen werden.

• Bevor Sie das Frontbedienteil abnehmen, schalten Sie das Gerät aus.

• Drücken Sie die Taste (5) und ziehen Sie das Bedienteil mit seiner rechten Seite vom Gerät ab.

• Ziehen Sie die linke Seite aus ihrer Arretierung heraus.

• Nehmen Sie das Bedienteil ab und legen Sie es in die mitgelieferte Schutzhülle.

• Zum Anbringen des Bedienteils setzen Sie die linke Seite in die Halterung ein und rasten dann die rechte Seite des Bedienteils in die Arretierung ein.

• Üben Sie keinen Druck auf das Display (4) oder die Bedientasten aus.9 Vergewissern Sie sich, dass Sie das Frontbedienteil richtig herum auf das Gerät aufsetzen. Drücken Sie das Frontbedienteil nicht zu stark gegen das Gerät, wenn Sie es aufsetzen. Es kann einfach angebracht werden, indem Sie es leicht gegen das Gerät drücken. Wenn Sie das Frontbedienteil aufbewahren, legen Sie es in die mitgelieferte Schutzhülle. b) Einbau in den Radioschacht

• Nehmen Sie das Frontbedienteil ab.

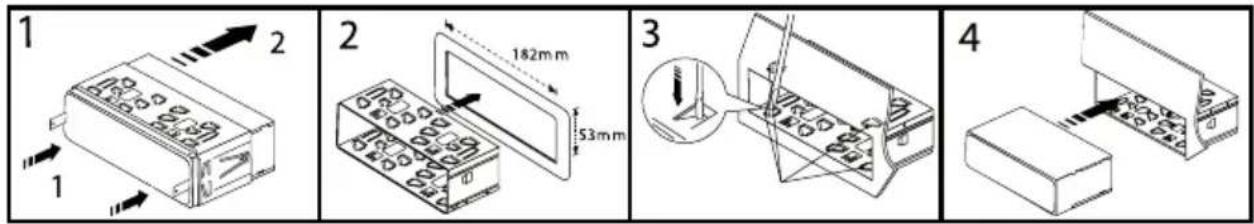

• Lösen Sie vorsichtig den Kunststoffrahmen an der Gerätefront, indem Sie ihn leicht nach außen biegen und vom Gerät abziehen.

• Entriegeln Sie den Einbaurahmen mit den beiden Entriegelungsschlüsseln (Bild1, Punkt1).

• Ziehen Sie den Einbaurahmen nach hinten vom Gerät ab (Bild1, Punkt2).

• Schieben Sie den Einbaurahmen in den Einbauausschnitt des Fahrzeugs (Bild2).

• BiegenSieeinigederHaltelaschenamEinbaurahmenum,bisderRahmensicherinderEinbauöffnungxiertist (Bild3).

• Nachdem Sie alle elektrischen Verbindungen hergestellt haben (siehe „Elektrischer Anschluss“) schieben Sie das Gerät in den Einbaurahmen, bis es sicher einrastet (Bild4). Achten Sie dabei darauf, das Gerät richtig herum in den Einbaurahmen einzuschieben (die Kontakte für das Frontbedienteil müssen unten liegen).

• Stecken Sie den Kunststoffrahmen an der Gerätefront wieder auf das Gerät auf. Der Kunststoffrahmen rastet nur in einer Richtung korrekt in die Haltenasen am Autoradio ein. Falls er nicht sauber einrastet, drehen Sie ihn um 180°. Bewahren Sie die beiden Entriegelungsschlüssel gut auf. Sie benötigen sie für eine spätere Demontage des Gerätes.

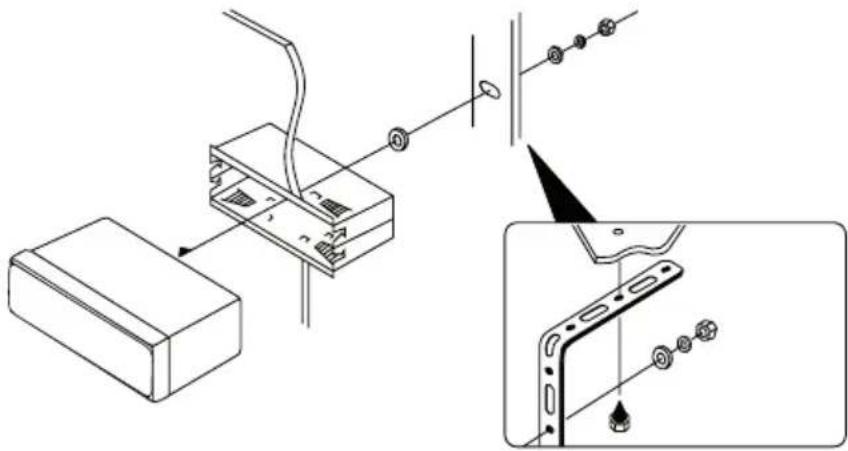

• Sichern Sie das Gerät zusätzlich gegen Erschütterungen mit dem beiliegenden Schraubzapfen, den Sie an der Geräterückseite befestigen können.

• Bei den meisten Fahrzeugen ist solch eine Sicherung bereits vorgesehen. Falls dies bei Ihrem Fahrzeug nicht der Fall sein sollte, befestigen Sie das Gerät bitte mit dem beiliegenden Lochblechstreifen.10 Gehen Sie bei der Befestigung wie im folgenden Bild gezeigt vor: c) Ausbau

• Nehmen Sie das Frontbedienteil ab.

• Lösen Sie vorsichtig den Kunststoffrahmen an der Gerätefront, indem Sie ihn leicht nach außen biegen und vom Gerät abziehen.

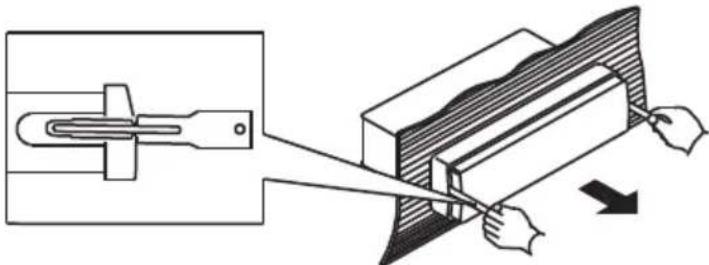

• Stecken Sie die beiden Entriegelungsschlüssel in die seitlichen Schlitze im Einbaurahmen, bis das Gerät entriegelt ist.

• Lösen Sie, falls erforderlich, den Schraubzapfen an der Geräterückseite.

• Ziehen Sie das Autoradio an den Entriegelungsschlüsseln vorsichtig aus dem Einbaurahmen.

• Lösen Sie alle Steckverbindungen an der Geräterückseite. d) Freisprechmikrofon Das Mikrofon für die Freisprecheinrichtung kann an der Sonnenblende, der Lenksäulenverkleidung oder an einer anderen geeigneten Stelle im Fahrzeuginnenraum befestigt werden. DasMikrofonunddieAnschlussleitungdarfsichkeinesfallsimAuslösebereicheinesAirbagsbenden.

• Befestigen Sie das Freisprechmikrofon mit der Klemme oder der beiliegenden Klebehalterung an einer geeigneten Stelle.

• Verlegen Sie die Anschlussleitung bis zum Radioeinbauschacht.11 e) DAB-Antenne FürdieKlebemontageisteineMindesttemperaturvonca.15°Cerforderlich.ReinigenSiedieKlebeäche vor der Montage mit einem geeigneten Reinigungsmittel (z.B. Reinigungsalkohol). Verkleben Sie die Antenne nicht im Bereich von metallbedampften Scheibenteilen oder in der Nähe von Heizdrähten. Verkleben Sie die Antenne nicht im Sichtfeld des Fahrers. Sie darf die Sicht des Fahrers nicht beeinträchtigen. Beachten Sie bei der Auswahl des Montageortes die Länge des Antennenkabels. Es muss bis zum Einbauort des Autoradios reichen. Die DAB-Antenne und das Anschlusskabel dürfen keinesfalls im Auslösebereich eines Airbags montiert bzw. verlegt werden.

• Legen Sie die Montageposition für die DAB-Antenne fest. Die Antenne sollte im oberen Bereich der Frontscheibe montiert werden. Um einen einwandfreien Empfang zu gewährleisten, halten Sie mit den beiden Empfangsdrähten einen Abstand von ca. 5 cm zu Metallteilen, wie der Karosserie, dem Fensterrahmen etc. ein.

• Ziehen Sie die Schutzfolien ab und verkleben Sie die Antenne so, dass der Kabelaustritt zum Dachhimmel weist.

• Nach der Verklebung sollte die Antenne für 24 Stunden nicht mechanisch belastet werden.

• Verlegen Sie die Anschlussleitung bis zum Radioeinbauschacht.12

9. Elektrischer Anschluss

Der elektrische Anschluss sollte nur von einer Fachkraft durchgeführt werden. Um Kurzschlüsse und daraus resultierende Beschädigungen des Gerätes zu vermeiden, muss während des Anschlusses der Minuspol (Masse) der Fahrzeugbatterie abgeklemmt werden. Schließen Sie den Minuspol der Batterie erst wieder an, wenn Sie das Gerät vollständig angeschlossen und den Anschluss überprüft haben. Benutzen Sie zum Überprüfen der Spannung an Bordspannungsleitungen nur ein Voltmeter oder eineDiodenprüampe,danormalePrüampenzuhoheStrömeaufnehmenundsodieBordelektronik beschädigen können. Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden oder an scharfen Kanten scheuern, benutzen Sie bei Durchführungspunkten Gummitüllen. Die Verdrahtung zu den Lautsprechern muss jeweils zweiadrig ausgeführt werden. Isolieren Sie offene Verbindungsstellen. Achten Sie darauf, dass keine der Leitungen durch scharfe Kanten beschädigt werden kann. Verwenden Sie nur Lautsprecher mit einer ausreichenden Belastbarkeit (siehe „Technische Daten“). Achten Sie darauf, dass alle Lautsprecher richtig gepolt sind - also die Plus- und Minuskennzeichen übereinstimmen. Die Anschlusskabel der Lautsprecher sind im Normalfall codiert: Einige Lautsprecherhersteller markieren die (+)-Leitung mit einem zusätzlichen Farbstreifen, andere wiederum verwenden eine geriffelte Leitung für den (+)-Pol, für den (-)-Pol hingegen eine glatte Leitung. Das Gerät wurde für den Betrieb an Lautsprecherimpedanzen von mindestens 4 Ohm entwickelt. Schließen Sie auf keinen Fall Lautsprecher mit einer geringeren Impedanz an. Bei den meisten Fahrzeugen sind die Leitungen für den elektrischen Anschluss und den Anschluss der Lautsprecher bereits bis zum vorgesehenen Einbauschacht geführt. Sollte dies nicht der Fall sein muss darauf geachtet werden, dass die nachträglich eingebauten Leitungen über die entsprechend vorgesehenen Bordsicherungen (siehe Bedienhandbuch des Fahrzeugs) abgesichert sind. a) Antennenanschluss UKW-Antenne

• Verbinden Sie den Antennenstecker Ihres Fahrzeugs mit der Antennenbuchse hinten am Gerät.

• Sollte Ihr Fahrzeug mit einem anderen Antennenstecker ausgerüstet sein, verwenden Sie bitte einen passenden Adapter, der im Fachhandel erhältlich ist.13 DAB-Antenne

• Verbinden Sie den Antennenstecker der beiliegenden DAB-Antenne mit dem goldfarbenen Schraubanschluss an der Rückseite des Autoradios.

• Ziehen Sie die Überwurfmutter für den Antennenanschluss fest. b) Anschluss der LINE-Ausgänge Das Autoradio verfügt über LINE-Ausgänge für den Anschluss eines Leistungsverstärkers. Benutzen Sie zum Anschluss der Cinchbuchsen nur hierfür geeignete abgeschirmte Cinchleitungen. Bei Verwendung anderer Kabel können Störungen auftreten. Halten Sie die Länge der Anschlussleitungen möglichst kurz. Verlegen Sie die Leitungen nicht in der Nähe anderer Kabel. Sie vermeiden so störende Einstreuungen in die Leitungen. Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Gerätes führen können, dürfen an die Cinchanschlüsse nur Geräte mit ebensolchen Cinchanschlüssen angeschlossen werden. Verbinden Sie die Cinchbuchsen an der Geräterückseite mit den Eingängen des Leistungsverstärkers. Die rote Buchse ist der Anschluss für den rechten Kanal Die weiße Buchse ist der Anschluss für den linken Kanal c) Anschluss AUX An den Anschluss AUX (17) kann ein externes Audiogerät (z.B. tragbarer MP3-Player) angeschlossen werden, dessen Signal über die Lautsprecher wiedergegeben wird.

• Verbinden Sie den Anschluss AUX (17) mit dem Audioausgang des externen Gerätes. d) Anschluss des Freisprechmikrofons

• Verbinden Sie den Stecker des Freisprechmikrofons mit der Kupplung der schwarzen Anschlussleitung MIC hinten am Gerät.14 e) Anschluss der Lautsprecher und der Stromversorgung Fahrzeuge, die mit einem ISO-Systemstecker ausgerüstet sind, können bei gleicher Steckerbelegung (bitte vorher überprüfen!) direkt mit dem ISO Anschlussterminal verbunden werden. Bei abweichender Steckerbelegung erfolgt der AnschlussübereinenfahrzeugspezischenAdapter,denSieimHandelerhalten. Die Kontaktbelegung der ISO-Anschlussbuchse des Autoradios entnehmen Sie bitte den nachfolgenden Bildern. Die jeweilige Belegung Ihres Kfz Systemsteckers erfahren Sie bei Ihrem Kfz Händler. Systemstecker B (Lautsprecheranschluss) 1 Lautsprecher rechts hinten (+) 2 Lautsprecher rechts hinten (-) 3 Lautsprecher rechts vorne (+) 4 Lautsprecher rechts vorne (-) 5 Lautsprecher links vorne (+) 6 Lautsprecher links vorne (-) 7 Lautsprecher links hinten (+) 8 Lautsprecher links hinten (-) Systemstecker A (Stromversorgung) 1 nicht belegt 2 nicht belegt 3 nicht belegt 4 Dauerstrom +12 V 5 Antennensteuerausgang 6 nicht belegt 7 Zündung +12 V 8 Masse

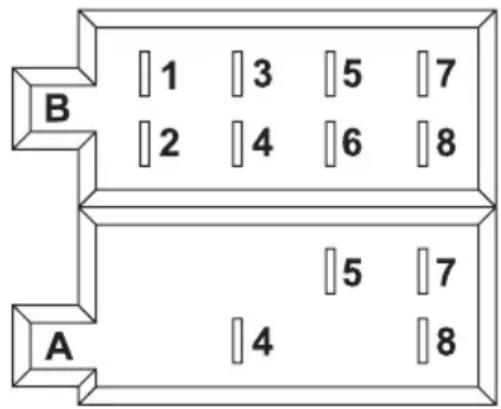

• Der Anschluss Dauerstrom +12 V (4) muss an eine Leitung angeklemmt werden, die auch bei ausgeschalteter Zündung permanent +12 V liefert (Klemme 30 des Bordnetzes). Dieser Anschluss dient zur Speicherung der Benutzereinstellungen, der Uhrzeit usw.

• Der Antennensteuerausgang (5) liefert bei eingeschaltetem Gerät eine Spannung von +12 V. Diese Leitung kann für die Stromversorgung einer elektrischen Antenne, sowie als Einschaltspannung für einen Autoverstärker verwendet werden.

• Der Anschluss Zündung +12 V (7) muss mit einer Leitung verbunden werden, die nur bei eingeschalteter Zündung +12 V führt (Klemme 15 des Bordnetzes). Klemmen Sie diesen Anschluss nicht auf Dauerstrom, da es ansonsten bei längerer Standzeit des Fahrzeuges zu einer Entleerung der Bordbatterie kommen kann.

• Der Anschluss Masse (8) wird mit der Fahrzeugkarosserie verbunden. Bedingt durch die immer häuger verwendete Klebetechnik bzw. durch lackierte Metallteile wird die elektrische Leitfähigkeit eingeschränkt. Daher ist nicht jedes Metallteil als Massepunkt geeignet.15

Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser Bedienungsanleitung vertraut gemacht haben. Überprüfen Sie alle Anschlüsse nochmals auf ihre Richtigkeit. Klemmen Sie nach der Überprüfung den Minuspol der Bordbatterie wieder an. a) Allgemeine Bedienung Taste PWR/MUT (7)

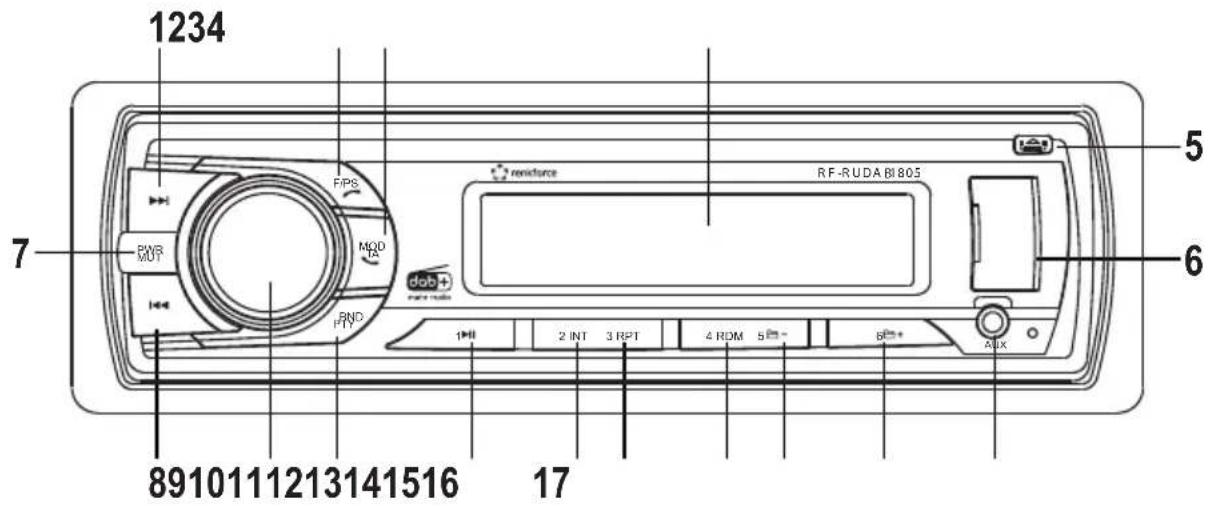

• Mit dieser Taste wird das Gerät ein- bzw. ausgeschaltet und die Mute-Schaltung aktiviert.

• Drücken Sie die Taste bei ausgeschaltetem Gerät kurz, um es einzuschalten.

• Drücken Sie die Taste bei eingeschaltetem Gerät lang, um es auszuschalten.

• Drücken Sie die Taste bei eingeschaltetem Gerät kurz, um die Mute-Schaltung zu aktivieren. Im Display (4) erscheint MUTE. Um die Mute-Schaltung wieder zu deaktivieren, drücken Sie die Taste PWR/MUT (7) erneut, aber nur kurz. Drehregler (9)

• Durch Drehen dieses Reglers wird die Lautstärke geregelt.

• Durch kurzes bzw. langes Drücken dieses Reglers können zusätzlich verschiedene Menü-Einstellungen gemacht werden.

• Diese Einstellungen werden weiter hinten in dieser Anleitung unter „Menü-Einstellungen“ näher erklärt. Display (4)

• Im Display (4) werden alle Informationen, in Abhängigkeit von der gerade wiedergegebenen Audioquelle (Radioteil, USB-Wiedergabe usw.) angezeigt.16 Taste MOD/TA/ (3)

• Mit dieser Taste werden die verschiedenen Audioquellen gewählt, der Verkehrsfunk aktiviert und die Freisprecheinrichtung bedient (näheres zum Verkehrsfunk bzw. Bluetooth

Betrieb weiter hinten in dieser Anleitung).

• Drücken Sie die Taste MOD/TA/ (3) kurz, um auf die jeweils nächste Quelle umzuschalten: FM > DAB > BT AUDIO > USB > SD > AUX-IN Wenn eine der Quellen nicht aktiv ist, d.h. es ist kein Medium eingelegt, wird die Quelle bei der Auswahl übersprungen. Manuelle Einstellung der Uhrzeit

• Halten Sie den Drehregler (9) gedrückt, bis die Uhrzeit im Display angezeigt wird.

• Drücken und halten Sie den Drehregler (9) erneut, bis Stundenanzeige blinkt.

• Stellen Sie die Stunden durch Drehen des Drehreglers (9) ein.

• Drücken Sie den Drehregler (9) kurz und stellen Sie die Minuten durch Drehen des Drehreglers (9) ein.

• Drücken und halten Sie den Drehregler (9), bis die Anzeige nicht mehr blinkt, um die Einstellung zu speichern. Sobald das Gerät einen RDS-Sender oder einen DAB-Sender empfängt, stellt sich die Uhrzeit automatisch. Eine manuelle Uhrzeiteinstellung ist dann nicht erforderlich. Taste (5)

• Drücken Sie diese Taste, um das Bedienteil zu entriegeln. RESET-Funktion

• Diese Funktion setzt alle Einstellungen auf die werksseitig vorgegebenen Werte zurück.

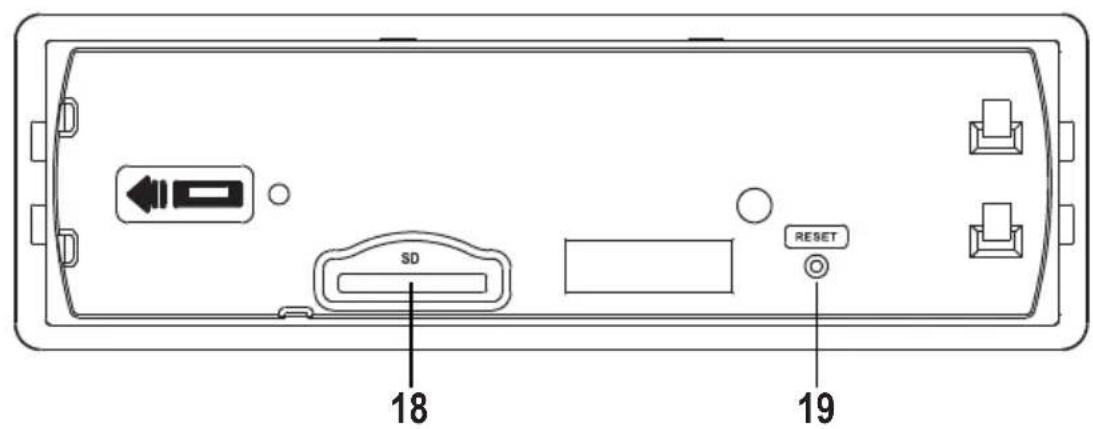

• Drücken Sie die Taste RESET (19) mit einem spitzen Gegenstand (z.B. einer aufgebogenen Büroklammer) in folgenden Fällen: - nach Abschluss der Einbau- und Anschlussarbeiten - wenn das Gerät nicht mehr auf Tastenbetätigungen reagiert - wennimDisplayundenierteZeichenangezeigtwerden b) Menü-Einstellungen Um die Menüeinstellungen zu wählen, drücken Sie den Drehregler (9) kurz bzw. lang um die zwei Ebenen des Menüs aufzurufen. Die erste Ebene dient zur Einstellung öfter benötigter Funktionen, wohingegen die zweite Ebene nur Funktionen zur Verfügung stellt, die seltener benötigt werden. Die Optionen bei der jeweiligen Einstellung werden durch Drehen des Drehreglers ausgewählt. Je nachdem, welche Quelle (Radioteil, USB-Wiedergabe etc.) gerade aktiv ist, sind unter Umständen nicht alle Funktionen einstellbar.17 Menüpunkte - Drehregler (9) kurz drücken BAS > TRE > BAL > FAD > LOUD > EQ > STEREO/MONO > LOC > BEEP

• BAS regelt den Klang im Tieftonbereich

• TRE regelt den Klang im Hochtonbereich

• BAL regelt das Lautstärkeverhältnis zwischen rechten und linken Lautsprechern

• FAD regelt das Lautstärkeverhältnis zwischen vorderen und hinteren Lautsprechern

• LOUD ON/OFF LOUD ON >> Die Loudness-Schaltung ist aktiviert. LOUDOFF>>DieLoudness-Schaltungistabgeschaltet.DerKlangwirdnichtbeeinusst. Das menschliche Ohr nimmt tiefe und hohe Töne bei geringen Lautstärken schlechter wahr. Durch eine Anhebung dieser Frequenzbereiche bei geringen Lautstärken (Loudness-Korrektur) wird diesem Effekt entgegengewirkt und die Musikwiedergabe klingt natürlicher.

• EQ - EQUALIZER EQ OFF >> Equalizer ausgeschaltet CLASS >> Voreinstellung für klassische Musik POP >> Voreinstellung für Popmusik ROCK >> Voreinstellung für Rockmusik FLAT >> Equalizer eingeschaltet, linearer Frequenzgang

• STEREO/MONO STEREO >> Der Radioempfang erfolgt in Stereo. MONO >> Der Radioempfang erfolgt in Mono. Bei schlechten UKW-Empfangsbedingungen kann es vorteilhaft sein, den Radioempfang auf Mono umzuschalten. Im Monobetrieb ist der Radiobetrieb störungsfreier.

• LOC ON/OFF LOC ON >> Es werden nur Sender mit einer sehr guten Feldstärke empfangen. LOC OFF >> Es werden alle Sender empfangen. In Gebieten mit sehr vielen Sendestationen und gutem Radioempfang kann es sinnvoll sein, die Option LOC ON einzustellen. Hierdurch werden schwache Sender, die nur mit Störungen empfangen werden könnten, beim automatischen Sendersuchlauf übersprungen.

• BEEP ON/OFF ON >> Bei Tastenbetätigung ertönt ein Bestätigungston. OFF >> Bei Tastenbetätigung ertönt kein Bestätigungston.18 Menüpunkte - Drehregler (9) lang drücken Uhrzeiteinstellung > AF ON/OFF > TA SEEK/ALARM > PI MUTE/SOUND > RETUNE S/L > MASK DPI/ALL

• Uhrzeiteinstellung (siehe „Allgemeine Bedienung“)

• AF ON/OFF AF ON > automatische Sendernachführung eingeschaltet AF OFF > automatische Sendernachführung ausgeschaltet Die Funktion AF aktiviert die automatische Sendernachführung (siehe „RDS als Empfangskonzept“). Im Display erscheint die Anzeige AF. Wird ein schwacher oder kein RDS Sender empfangen, blinkt die Anzeige. Bei einem gut zu empfangenden Sender erscheint das Symbol ständig. Nur mit aktivierter AF Funktion kann das Gerät beim Verlassen des Sendegebietes selbstständig auf einen besseren Sender umschalten.

• TA SEEK/ALARM TA SEEK >> Das Gerät sucht bei Verlust der Verkehrsfunkinformation einen neuen Sender mit Verkehrsfunk- Kennung. TA ALARM >> Das Gerät gibt einen Warnton ab, wenn die Verkehrsfunk-Kennung nicht mehr empfangen werden kann.

• PI SOUND/MUTE Reaktion des Gerätes, wenn man in ein Sendegebiet kommt, in dem zwei unterschiedliche Sender mit unterschiedlicherProgrammidentikation(PI)diegleicheAF(Alternativfrequenz)senden: PI SOUND >> Das Gerät schaltet einige Sekunden auf den neuen Sender und dann wieder zurück. PI MUTE >> Der neue Sender wird stummgeschaltet.

• RETUNE S/L Reaktion des Gerätes bei Verlust der Verkehrsfunk-Kennung: RETUNE S >> Wenn keine Verkehrsfunk-Kennung mehr empfangen wird, startet der automatische Suchlauf nach 30 Sekunden. RETUNE L >> Wenn keine Verkehrsfunk-Kennung mehr empfangen wird, startet der automatische Suchlauf nach 90 Sekunden.

• MASK DPI/ALL Reaktion des Gerätes bei der Sendersuche: MASK DPI >> Alternativfrequenzen mit unterschiedlicher Programminformation (PI) werden nicht berücksichtigt. MASK ALL >> Alternativfrequenzen mit unterschiedlicher Programminformation (PI) und Alternativfrequenzen mit hoher Signalstärke, jedoch ohne RDS Information werden nicht berücksichtigt.19 c) DAB-Radiobetrieb Sendersuchlauf

• Sollte nach der Anwahl des DAB-Betriebs kein DAB-Sender empfangen werden können, drücken Sie die Taste F/PS/ (2).

• Das Gerät führt dann einen Sendersuchlauf im DAB-Empfangsbereich durch und speichert die gefundenen Sender in der Senderliste.

• Während des Suchlaufs zeigt das Display (4) die Anzahl der gefundenen Sender an. Senderwahl

• Drücken Sie die Tasten (1) und (8) so oft, bis der gewünschte Sender im Display (4) angezeigt wird.

• Nach kurzer Zeit wird der gewählte Sender wiedergegeben. Stationstasten

• Stellen Sie den zu speichernden Sender ein.

• Drücken Sie die Stationstaste (11-16) auf der der Sender gespeichert werden soll lang.

• Im Display (4) erscheint SAVE Px (x bezeichnet die entsprechende Stationstaste).

• Durch einen kurzen Druck auf die Stationstasten kann man direkt einen vorher gespeicherten Sender anwählen. Der DAB-Bereich hat sechs Stationstasten. Es können also insgesamt 6 Stationstasten belegt werden. Verkehrsfunk

• Drücken Sie die Taste MOD/TA/ (3) lang, um die TA-Funktion ein- bzw. auszuschalten.

• Bei aktivierter TA-Funktion erscheint das Kürzel TA im Display.

• Bei laufender Wiedergabe einer anderen Quelle (z.B. USB-Wiedergabe) wird das Programm für die Dauer der Verkehrsfunkdurchsage stummgeschaltet.

• Wird eine laufende Rundfunksendung sehr leise gehört, erhöht sich die Lautstärke der Verkehrsfunkdurchsage automatisch auf einen voreingestellten Wert. Abruf von Senderinformationen

• Drücken Sie die Taste BND/PTY (10) kurz, um verschiedene Informationen zum gerade gehörten Sender anzuzeigen.

• Durch erneutes Drücken der Taste BND/PTY (10) schaltet die Anzeige jeweils weiter.

• Der Inhalt der angezeigten Informationen ist vom Sender abhängig.20 d) UKW-Radiobetrieb RDS als Empfangskonzept Das Kürzel RDS steht für Radio Daten System, d.h. es werden unhörbare, codierte Zusatzinformationen über den UKW RDS Sender mit ausgestrahlt. Sie besitzen mit dem Renkforce Autoradio ein Gerät, das in der Lage ist diese codierten Daten, die von fast allen Sendeanstalten mit ausgestrahlt werden auszuwerten. Folgende wesentlichen Zusatzinformationen werden gesendet: - ProgrammIdentikation(PI) - Verkehrsfunkkennung (TP) - Verkehrsdurchsagekennung (TA) - Programm Servicename (PS) - Alternative Frequenzen (AF) - Programmtyp (PTY) - Uhrzeit (CT) Programm Identikation (PI) DieseDatenhelfendemEmpfängereinenSendereindeutigzuidentizieren.SieermöglichendemRadiozwischen Gebieten zu unterscheiden in denen das gleiche Programm ausgestrahlt wird. Das Autoradio schaltet also bei schwächer werdendem Empfang nur auf einen stärkeren Sender um, der die gleiche Programm Identikation ausstrahlt. Verkehrsfunk-Kennung (TP) Durch dieses Signal erkennt der Empfänger, dass ein Sender mit Verkehrsfunkinformationen empfangen wird. Verkehrsdurchsage-Kennung (TA) Durch dieses Signal kann der Sender eine Verkehrsfunkdurchsage erkennen und gegebenenfalls die laufende Wiedergabe einer anderen Quelle unterbrechen. Programm Servicename (PS) Diese Information gibt dem Empfänger an, welchen Sender er gerade empfängt. Sie wird direkt im Display des Autoradios wiedergegeben, z.B. BAYERN 3. Alternative Frequenzen (AF) Es wird eine Liste von alternativen Frequenzen mitgesendet, welche dasselbe Programm abstrahlen. Wird der empfangene Sender zu schwach, so erkennt der Empfänger über das AF-Signal auf welchen Frequenzen er nach einem Sender suchen muss, der besser zu empfangen ist.21 Programmtyp (PTY) Dieser Code gibt dem Empfänger Informationen über die Art des gesendeten Programms (z.B. Sport, Klassik, Nachrichten usw.). Der Hörer kann dadurch gezielt nach einem Programm seiner Wahl suchen. Außerdem kann ein nationaler Katastrophenalarm auf diese Art verbreitet werden. Den PTY-Service bieten jedoch nicht alle Sender an. Uhrzeit (CT) Viele Sender senden die aktuelle Uhrzeit in den RDS-Daten. Empfängt das Gerät dieses Signal stellt es die eingebaute Uhr automatisch. Das RDS System bietet also den Vorteil, dass beim Verlassen des Sendegebietes ein Umschalten auf einen gleichen, besser zu empfangenden Sender automatisch erfolgt. Ein Umschalten erfolgt jedoch nur, wenn ein besserer Sender mit dem gleichen Programm vorhanden ist. Kurze empfangsbedingte Signalabschwächungen können auch durch das RDS System nicht eliminiert werden, da ein ständiges Hin- und Herschalten des Autoradios die Folge wäre. Dies würde vom Hörer als weitaus störender empfunden, als kurz auftretende Empfangsstörungen. Ein weiterer Pluspunkt des RDS Systems ist die Anzeige des Sendernamens. Der Sendername eines RDS-Senders wird auf dem Autoradiodisplay angezeigt. Funktion der einzelnen Tasten Taste BND/PTY (10) Bandbereichsumschaltung:

• Durch kurzes Drücken dieser Taste wird der Bandbereich des Radioteils gewählt.

• Es stehen 3 UKW-Bereiche zur Verfügung: FM1 > FM2 > FM3 Auf jedem der drei Bandbereiche können 6 Sender auf den Stationstasten 1-6 (11-16) abgespeichert werden. PTY-Suchlauf: Der PTY-Suchlauf ist ein Sendersuchlauf, der nur Sender mit einer vorgegebenen Programmtyp-Kennung (PTY) empfängt.

• Drücken Sie die Taste BND/PTY (10) lang. Im Display erscheint ein Programmtyp aus der folgenden Liste.

• Drücken Sie die Taste BND/PTY (10) erneut, um zwischen den Programmtypen Musik oder Sprache zu wählen.

• Drücken Sie eine der Stationstasten 1-6 (11-16), um den gewünschten Programmtyp zu wählen.

• Um zum jeweils zweiten oder dritten Programmtyp aus der unten aufgeführten Liste zu kommen, drücken Sie die jeweilige Stationstaste erneut.

• Einige Sekunden nachdem ein Programmtyp ausgewählt wurde, startet der PTY-Suchlauf automatisch. Im Display erscheint SEEK PTY.

• Der Suchlauf stoppt beim nächsten Sender, der den gewählten Programmtyp ausstrahlt.

• SolltekeinSendermitdemgewähltenProgrammtypaufndbarsein,erscheintPTYNONEimDisplay.22 Stationstaste Programmtyp Musik Programmtyp Sprache 1 POP M, ROCK M NEWS, AFFAIRS, INFO 2 EASY M, LIGHT M SPORT, EDUCATE, DRAMA

• Mit diesen Tasten wird die Empfangsfrequenz geändert, um Sender im Radiobetrieb einzustellen.

• Kurzes Drücken einer Taste startet den automatischen Sendersuchlauf.

• Der Suchlauf hält erst beim nächsten, gut zu empfangenden Sender an.

• Wird eine Taste länger gedrückt gehalten ist der manuelle Sendersuchlauf aktiviert.

• Im Display erscheint MANUAL.

• Die Frequenz wird in diesem Modus solange verändert, bis die entsprechende Taste wieder losgelassen wird. Kurzes Drücken verändert die Frequenz schrittweise. Werden die Tasten längere Zeit nicht betätigt schaltet das Gerät wieder in den automatischen Sendersuchlauf um. Im Display erscheint kurz AUTO. Stationstasten 1-6 (11-16)

• Durch einen kurzen Druck auf diese Tasten kann man direkt einen vorher gespeicherten Sender anwählen.

• Um einen gerade gehörten Sender abzuspeichern, einfach die gewünschte Taste etwa drei Sekunden drücken. Jeder der drei UKW-Bandbereiche (FM1-3) hat sechs Stationstasten. Es können also insgesamt 18 Stationstasten belegt werden. Taste F/PS/ (2)

• Durch längeres Drücken dieser Taste wird die automatische Senderspeicherung aktiviert. Hierbei werden alle gut zu empfangenden Sender automatisch auf die Stationstasten 1-6 (11-16) abgespeichert.

• Nach diesem Vorgang, werden die abgespeicherten Sender jeweils für einige Sekunden wiedergegeben.

• Drücken Sie diese Taste nur kurz, werden alle abgespeicherten Sender für einige Sekunden angespielt (gleiche Funktion, wie nach der automatischen Senderspeicherung).

• Um einen angespielten Sender dauerhaft wiederzugeben, drücken Sie die Taste F/PS (2) erneut kurz.

• Zusätzlich wird über diese Taste auch die Freisprecheinrichtung bedient (näheres hierzu im Kapitel „Bluetooth

Betrieb“ weiter hinten in dieser Anleitung).23 Taste MOD/TA/ (3)

• Drücken Sie diese Taste lang, um die TA-Funktion ein- bzw. auszuschalten.

• WirdeinVerkehrsfunksenderempfangen,soerscheintimDisplaydieAnzeigeTP=TrafcProgramm.

• Bei aktivierter TA-Funktion erscheint zusätzlich das Kürzel TA im Display.

• Bei laufender Wiedergabe einer anderen Quelle (z.B. USB-Wiedergabe) wird das Programm für die Dauer der Verkehrsfunkdurchsage stummgeschaltet.

• Wird eine laufende Rundfunksendung sehr leise gehört, erhöht sich die Lautstärke der Verkehrsfunkdurchsage automatisch auf einen voreingestellten Wert.

• Zusätzlich wird über diese Taste auch die Freisprecheinrichtung bedient (näheres hierzu im Kapitel „Bluetooth

Betrieb“ weiter hinten in dieser Anleitung). e) USB-/Speicherkartenbetrieb Das Gerät ist mit einer USB-Schnittstelle und einem SD-Speicherkartenleser ausgerüstet. MP3-Dateien, die auf diesen Medien abgespeichert sind, können wiedergegeben werden. Verbinden Sie keinen MP3-Player mit der USB-Schnittstelle, wenn er über Batterien betrieben wird. Die Stromversorgung der USB-Schnittstelle kann die eingelegten Batterien laden und somit zu Überhitzung bzw. auch Explosion der Batterien führen. USB-Medien bis max. 32 GB und einer Stromaufnahme von max. 500 mA können an die USB-Schnittstelle angeschlossen werden. Außerdem werden SD-Karten bis max. 32 GB unterstützt. Alle Medien müssen FAT 32 formatiert sein. An der USB-Schnittstelle können nur USB-Speichermedien betrieben werden. MP3-Player mit USB- Anschluss schalten beim Einstecken in diesen Anschluss meist in den PC-Modus. In diesem Modus ist ein Abspielen von Musikdateien nicht möglich. Sie können jedoch jederzeit den Audio-Ausgang eines MP3- Players an den Anschluss AUX (17) anschließen. Aufgrund der sehr großen Vielfalt von USB- und SD-Speichermedien und ihren manchmal sehr herstellerspezischenFunktionen,kannnichtsichergestelltwerden,dassalleMedienerkanntwerdenund alle Bedienungsmöglichkeiten in Verbindung mit diesem Gerät gegeben sind. Sollte das Speichermedium nicht erkannt werden, ziehen Sie es bitte nochmals heraus und stecken es erneut ein.

• Stecken Sie Ihr USB-Speichermedium in die USB-Schnittstelle (6).

• Bei Verwendung einer SD-Speicherkarte stecken Sie diese in den SD-Kartenleser (18).

• Das Gerät schaltet automatisch auf den entsprechenden Eingang um und startet die Wiedergabe.

• Es wird immer das zuletzt eingesteckte Medium automatisch ausgewählt. Taste 1/ (11)

• Drücken Sie diese Taste, um die Wiedergabe kurzzeitig zu unterbrechen.

• Bei erneuter Betätigung setzt die Wiedergabe an der Stelle wieder ein, an der sie vorher unterbrochen wurde.24 Tasten (1) und (8) Diese Tasten dienen zur Auswahl der einzelnen Tracks bzw. zum Suchen eines bestimmten Abschnitts innerhalb eines Tracks. Die Pfeile auf den Tasten geben die Suchrichtung (vorwärts bzw. rückwärts) an.

• Drücken Sie die Tasten kurz, um zum nächsten bzw. vorherigen Track zu springen.

• Drücken Sie die Tasten lang, um innerhalb eines Tracks einen bestimmten Abschnitt zu suchen. Tasten 5/ (15) und 6/ (16) Diese Tasten dienen zur Auswahl der Ordner auf dem Speichermedium (sofern vorhanden).

• wählt den vorangehenden Ordner.

• wählt den nächsten Ordner. Ist auf dem Speichermedium keine Ordnerstruktur vorhanden haben diese Tasten keine Funktion. Taste 2/INT (12)

• Drücken Sie diese Taste um jeden Track für ca. 10 Sekunden anzuspielen.

• Um diese Funktion wieder abzuschalten drücken Sie die Taste erneut. Die Wiedergabe erfolgt ab dieser Stelle wieder normal. Taste 3/RPT (13)

• Drücken Sie diese Taste, um den aktuell gespielten Titel zu wiederholen (RPT ONE).

• Drücken Sie diese Taste erneut, um alle Titel zu wiederholen (RPT ALL - Grundeinstellung). Taste 4/RDM (14)

• Drücken Sie diese Taste, um alle Tracks in zufälliger Reihenfolge abzuspielen.

• Um diese Funktion wieder abzuschalten, drücken Sie die Taste erneut. Die Wiedergabe erfolgt ab dieser Stelle wieder in normaler Reihenfolge. Tracksuche

• Drücken Sie die Taste F/PS/ (2), um die Tracksuche zu aktivieren.

• Wählen Sie mit dem Drehregler (9) die gewünschten Tracknummer.

• Drücken Sie den Drehregler (9), um den gewählten Track abzuspielen. Abruf von Informationen zum aktuell gespielten Titel

• Während der Wiedergabe eines MP3-Titels zeigt das Display automatisch im Wechsel die Track-Zeit-Anzeige und die ID3-Tag-Informationen an.

• Drücken Sie die Taste BND/PTY (10), um zwischen den Anzeigefunktionen umzuschalten.25 f) Bluetooth

Betrieb Um einen optimalen Telefonempfang zu ermöglichen und die elektromagnetische Strahlung im Fahrzeug so gering wie möglich zu halten, sollte im Mobiltelefonbetrieb immer eine Außenantenne verwendet werden. Im Bluetooth

Betrieb kann das Autoradio als Freisprechanlage für Mobiltelefone und/oder als Wiedergabegerät für Bluetooth

A2DP-Audio-Streaming genutzt werden. Bevor jedoch eine Übertragung zwischen Ihrem Mobiltelefon bzw. Bluetooth

Gerät und dem Autoradio möglich ist, müssen beide Geräte miteinander gekoppelt werden. Dieser Vorgang wird „Pairing“ genannt. Pairing

• Schalten Sie das Autoradio ein.

• Schalten Sie ihr Mobiltelefon ein und aktivieren Sie hier den Bluetooth

Modus (siehe hierzu Anleitung des Mobiltelefons).

• Aktivieren Sie an Ihrem Mobiltelefon die Suche nach anderen Bluetooth

Geräten im Empfangsbereich.

• Wenn das Autoradio gefunden wurde, zeigt Ihr Bluetooth

Namen des Autoradios (BT Car Stereo) an.

• Verbinden Sie Ihr Mobiltelefon mit dem Autoradio.

• Geben Sie bei Bedarf das Passwort 0000 ein, um die beiden Geräte zu koppeln.

• Nach erfolgreichem Pairing-Vorgang zeigt das Display das Bluetooth

Symbol dauerhaft an.

• Wenn der Pairing-Vorgang nicht erfolgreich war, versuchen Sie den Vorgang zu wiederholen. Evtl. muss zuerst das Autoradio in Ihrem Mobiltelefon nochmals gelöscht werden (siehe hierzu Anleitung des Mobiltelefons). Es kann immer nur ein Bluetooth

Gerät mit dem Autoradio gekoppelt werden. Besteht bereits eine aktive Bluetooth

Koppelung, muss diese Verbindung zuerst unterbrochen werden. Dies geschieht über das Menü Ihres Mobiltelefons. Wird das Autoradio oder das Mobiltelefon, mit dem eine aktive Koppelung besteht ausgeschaltet oder aus der Reichweite entfernt, wird die Verbindung unterbrochen. Das Bluetooth

Symbol im Display (4) blinkt. Beim erneuten Einschalten bzw. wenn das Mobiltelefon wieder in die Reichweite des Autoradios kommt, wird die Verbindung automatisch wieder aufgebaut. Im Display (4) erscheint das Bluetooth

Symbol wieder dauerhaft Um diesen automatischen Verbindungsaufbau zu ermöglichen muss diese Funktion am Mobiltelefon evtl. aktiviert werden (bitte informieren Sie sich hierzu in der Anleitung Ihres Mobiltelefons). Annahme/Abweisen eines eingehenden Telefongesprächs

• Bei einem eingehenden Telefongespräch zeigt das Display (4) CALL IN und die Rufnummer des Anrufenden an. Wenn der Anrufer die Rufnummernanzeige unterdrückt hat oder das Mobilfunknetz dieses Feature nicht unterstützt, funktioniert die Rufnummernanzeige nicht.

• Drücken Sie die Taste MOD/TA/ (3), um ein eingehendes Telefongespräch anzunehmen.

• Drücken Sie die Taste F/PS/ (2), um ein eingehendes Telefongespräch abzuweisen. Während eines Telefongesprächs können Sie die Gesprächslautstärke mit dem Drehregler (9) verändern.26 Aufbau eines Telefongesprächs

• Wählen Sie die gewünschte Rufnummer über Ihr Mobiltelefon.

• Das Autoradio schaltet automatisch in den Bluetooth

Betrieb und zeigt CALL OUT im Display (4) an. Beenden eines Telefongesprächs

• Drücken Sie die Taste F/PS/ (2), um ein Telefongespräch zu beenden. Audio-Streaming Audio-Streaming nennt sich die Übertragung von Audiodaten (Musik) per Bluetooth

an das Autoradio. Wenn Sie ein A2DP-fähiges Mobiltelefon besitzen, können Sie es wie weiter vorne beschrieben durch den Pairing- Vorgang mit dem Autoradio verbinden und eine Audioübertragung aufbauen.

• Stellen Sie sicher, dass beide Geräte durch Pairing verbunden wurden.

• Starten Sie die Wiedergabe an ihrem Mobiltelefon (siehe entsprechende Bedienungsanleitung).

• Drücken Sie die Taste MOD/TA/ (3), bis BT AUDIO im Display (4) angezeigt wird.

• Die Audioübertragung ist nun aktiviert.

• Sie können die Wiedergabe Ihres Mobiltelefons nun mit den Tasten (1), (8) und 1/ (11) wie bei der Wiedergabe von USB- bzw. SD-Speichermedien fernsteuern.

11. Wartung und Pege

• Überprüfen Sie regelmäßig die technische Sicherheit des Autoradios z.B. auf Beschädigung der Anschlussleitungen und des Gehäuses.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Bordnetz abklemmen! a) Sicherungswechsel

• Ist ein Sicherungswechsel erforderlich, ist darauf zu achten, dass nur Sicherungen vom angegebenen Typ und Nennstromstärke(siehe„TechnischeDaten“)alsErsatzVerwendungnden. Ein Flicken von Sicherungen oder das Überbrücken des Sicherungshalters ist unzulässig.

• Nach erfolgter Trennung von der Stromversorgung (ISO-Anschluss-Stecker abklemmen!) ziehen Sie vorsichtig die Sicherung aus dem Sicherungshalter neben dem ISO-Anschluss heraus.

• Ersetzen Sie sie mit einer Sicherung gleichen Typs.

• Erst danach das Autoradio wieder mit dem Bordnetz verbinden und in Betrieb nehmen.

• Sollte die Sicherung erneut auslösen, bringen Sie das Gerät zur Reparatur in eine Fachwerkstatt.27 b) Reinigung

• Äußerlich sollte das Gerät nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden. Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

12. Problembehandlung

Mit dem Renkforce Autoradio haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist. Falls es dennoch zu Problemen und Störungen kommt, können die folgenden Erklärungen bei derProblembehandlungbehilichsein. Keine Wiedergabe, Display und Beleuchtung leuchten nicht

• Kfz-Sicherung defekt. In der Betriebsanleitung ihres Fahrzeugs die entsprechende Sicherung suchen und überprüfen.

• Gerätesicherung defekt. Gerät ausbauen und die Sicherung überprüfen.

• Plusleitung/Masseleitung gelöst. Gerät ausbauen und den Anschluss der Leitungen überprüfen. Wiedergabe nur über einen Lautsprecher

• Balanceregelung verstellt. Balanceregelung wie beschrieben einstellen.

• Lautsprecheranschluss hat sich gelöst. Gerät und/oder Lautsprecher ausbauen und Anschlüsse überprüfen. Wiedergabe nur über die vorderen oder hinteren Lautsprecher

• Faderregelung verstellt. Faderregelung einstellen.

• Lautsprecheranschluss hat sich gelöst. Gerät und/oder Lautsprecher ausbauen und Anschlüsse überprüfen. Das Gerät schaltet im DAB-Betrieb immer wieder stumm

• Anders als im normalen Radiobetrieb, wo es bei Empfangsstörungen zu Störgeräuschen kommt, wird die DAB- Wiedergabe bei schlechtem Empfang stummgeschaltet. Dies liegt oft an der noch nicht ganz so gut ausgebauten Senderversorgung vor allem in ländlichen Bereichen. Es handelt sich hierbei nicht um einen Gerätefehler.

• Die DAB-Antenne wurde an einer ungünstigen Stelle verbaut (z.B. zu nahe an den Blechteilen des Fahrzeugs oder hinter einer metallbedampften Fahrzeugscheibe). Bei ungünstigen Montagemöglichkeiten eine DAB-Außenantenne verbauen.

• Der DAB-Antennenanschluss hat sich aus dem Gerät gelöst. Gerät ausbauen und Anschluss überprüfen. Bei UKW-Radiobetrieb kaum Sender zu empfangen

• Antenne nicht ganz herausgezogen. Antenne auf volle Länge ausziehen.

• Antennenanschluss hat sich aus dem Gerät gelöst. Gerät ausbauen und Anschluss überprüfen.

• Antenne defekt. Anschluss, Erdung sowie Antenne überprüfen.28 Störungen bei Radio- und USB- bzw. SD-Speicherkartenbetrieb

• Störungen gelangen über die Plusleitung in das Gerät. Zusatzentstördrossel in die Plusleitung einbauen.

• Fahrzeugevtl.zusätzlichmitEntstörkerzensteckern,Verteilerngerusw.entstören.

• Schlechte Masseverbindung. Masseanschluss überprüfen, evtl. anderen Massepunkt verwenden. Beim Drücken der Stationstasten ertönt nur Rauschen

• Kein Sender programmiert. Wie beschrieben Sender programmieren.

• Dauerplusanschluss nicht angeschlossen bzw. Leitung hat sich gelöst. Dauerplusleitung entsprechend der Anleitung anschließen bzw. überprüfen, ob die Leitung richtig angeschlossen ist. Sicherung überprüfen. Das Gerät reagiert nicht mehr auf Tastenbefehle oder zeigt wirre Zeichen im Display an

• Setzen Sie das Gerät mit der Taste RESET (19) auf die Werkseinstellungen zurück.

13. Konformitätserklärung (DOC)

Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie die Bestellnummer des Produkts in das Suchfeld ein; anschließend können Sie die EU-Konformitätserklärung im PDF-Format herunterladen.

Elektronische Geräte sind Wertstoffe und gehören nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.29

15. Technische Daten

• Tijdinstelling (siehe "Algemene bediening")

15. Technische gegevens
