Einführung 3
Bedienelemente 4
Bestimmungsgemäß Verwendung 6
Produktbeschreibung 7
Symbolerklarung 7
Sicherheitschinweise 8
Mechanischer Einbau 9

Einbaulage 9
Abnehmen und Anbringen des Frontbedienteils 10
Einbau in den Radioschacht 11
Ausbau 12
Fernbedienung 13
Freisprechmikrofon 14

Elektrischer Anschluss 15

Anschluss der Laufsprecher und der Stromversorgung 16
Anschluss der Antenne 17
Anschluss des Freisprechmikrofons 17
Anschluss der LINE-Ausgänge 18
Einlagen/Wechsel der Fermbedienungsbatterie 19

Bedienung 20

Allgemeine Bedienung 20
Menu-Einstellungen 21
AuswahlderWiedergabequelle 24
Abruf der Displayinformationen 24
Radiobetrieb 25
CD-Betrieb 30
USB-/Speicherkartenbetrieb 33
Funktionen der Fernbedienung 33
Bluetooth®-Betrieb 34

Wartung 38
Handhabung 39
Behebung von Störungen 40
Technische Daten 42
Entsorgung 43
Konformitätserklärung 43

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf thesees Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

These Bedienungsanleitung gehort zu dieser Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie thesese Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Das Bluetooth-Warenzeichen ist Eigentum der Bluetooth SIG, Inc.

Tel. [phone]

Fax [phone]

e-mail:itte verwenden Sie fur ihre Anfrage unser Formular im Internet.

www.conrad.de unter der Rubrik Kontakt

www.conrad.at bzw. www.business.conrad.at

Tel. [phone]

Fax [phone]

e-mail: [e-mail]

Mo.-Fr.8.00 bis 12.00 Uhr,13.00 bis 17.00 Uhr

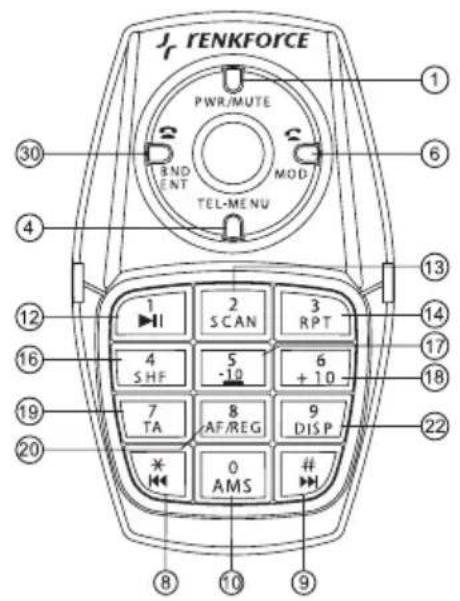

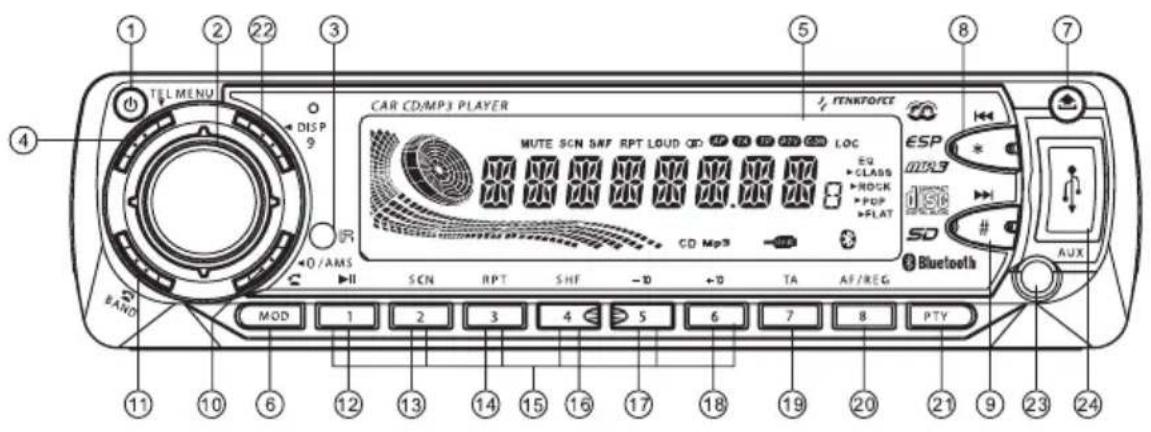

(1) Taste POWER / MUTE Ein-Ausschalten und Stummschaltung
(2) Lautstärkeregler / Wahlregler Lautstärkeregelung / Auswahl von Optionen
(3) IR Empfangsauge Empfänger für die IR-Fernbedienung
(4) Taste TEL MENU Aufsicht von Telefonoptionen
(5) Display Anzeige der Betriebszustände
(6) Taste / MODE Hörer abnehmer / Umschalten der Eingangsquellen
(7) Taste Öffn der Frontplatte
(8) Taste / * Falsuche bzw. Suchlauf abwärts / Numerische Taste *
(9) Taste / # Tolsuche bzw. Suchlauf aufwärts / Numerische Taste #
(10) Taste 0 / AMS Numerische Taste 0 / Automatische Senderspeicherung
(11) Taste / BAND Hörer auflegen / Umschaltung Radioempfangsbereich
(12) Taste 1 / Numerische bzw. Stationstaste 1 / Wiedergabe-bzw. Pausefungtion
(13) Taste 2 / SCN Numerische bzw. Stationstaste 2 / Anspielfungtion
(14) Taste 3 / RPT Numerische bzw. Stationstaste 3 / Wiederholfunktion
(15) Stationstasten 1-6 Numerische bzw. Stationstasten
(16) Taste 4 / SHF Numerische bzw. Stationstaste 4 / Zufallswiedergabe
(17) Taste 5 / -10 Numerische bzw. Stationstaste 5 / Titelsprung 10 abwärts
(18) Taste 6 / +10 Numerische bzw. Stationstaste 6 / Titelsprung 10 aufwärts
(19) Taste 7 / TA Numerische Taste 7 / RDS Funktion TA
(20) Taste 8 / AF/REG Numerische Taste 8 / RDS Funktion AF/REG
(21) Taste PTY RDS Funktion PTY
(22) Taste 9 / DISP Numerische Taste 9 / Umschaltung der Displayanzeige
(23) Anschluss AUX Anschluss fur externe Audioquellen
(24) USB Anschluss Anschluss für USB-Speichermedien
(25) SD/MMC Kartenslot Kartenleser für SD/MMC-Speicherkarten
(26) CD-Laufwerksschlitz Einschub für CDs

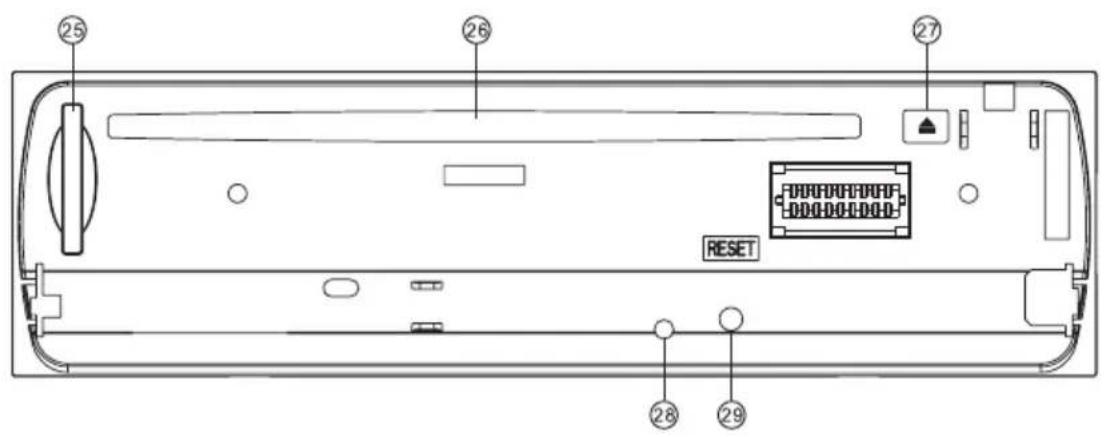

(27) Taste Auswurftaste für CDs (28) Diebstahlschutz-LED Blink-LED zur Abschreckung potentieller Diebe
(29) Taste RESET Taste zur Rücksetzung auf die Werkseinstellung
(30) Taste / BND / ENT Hörer auflegen / Umschaltung Radioempfangsbereich / Taste zur Auswahl von Optionen

Bestimmungsgemäß Verwendung

Der Renkforce AN-8006 CD-Tuner dient dazu, Radiosender in Fahrzeugen zu empfangen, Audio-CDs und Audiodaten von passenden Speichermedien wiederzugegeben. Außen dem dient er als Freisprecheinrichtung für Bluetooth®-fahige Mobiltelefon.

Das Gerät muss zur Wiedergabe an Laufsprecher angeschlossen werden.

Dieses Produkt ist nur für den Anschluss an ein 12 V-Gleichspannungsbordnetz mit negativem Pol der Fahrzeugbatterie an Karosserie zugelassen. Das Gerätarf nur in Fahrzeugen mit dieser Bordspannungsart eingebaut und in Betrieb genommen werden.

Durch die Art des Einbaus ist vom Benutzer sicherzustellen, dass das Gerät vor Feuchtigkeit und Nasse geschützt wird.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung theses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Das gesamte Produkt darf nicht geändert, bzw. umgebaut und das Gehäuse nicht geöffnet werden.

Bitte beachten Sie bei der Verwendung deses Produkts die nationalen Bestimmungen, die in Ihr Land fur den Funkbetrieb gelten.

Beachten Sie alle Sicherheitschinweise dieser Bedienungsanleitung!

Produktbeschreibung

Dieses Gerät ist mit einem abnehmbaren Frontbedienteil, einem FM/AM-Radioteil, einer USB-Schnittstelle, einem SD/MMC-Kartenlesegerät, einer Bluetooth®-Freisprecheinrichtung und einem CD/CD-R/CD-RW/MP3-Spieler mit den folgenden Merkmalen ausgestattet:

• IR-Fernbedienung mit Lenkradhalterung
  Hohe Ausgangsleistung (4 x 40W max.)
• 4-Kanal-Vorverstärkerausgang zum Anschluss von Leistungsverträkern
• AUX-Eingang zum Anschluss externer Audioquellen
• Musikwiedergabe über Bluetooth®-Schnittstelle (A2DP)
• Elektronische Lautstärke-, Tiefen-, Höhen-, Fader- und Balance-Regelung
• Digitaler Signalprozessor zur Anpassung der Klangcharakteristik an verschiedene Musikrichtungen
• Loudness-Schaltung
  FM/AM-Tuner mit RDS-Funktion
• Genaues elektronisches Abstimm der Sender durch PLL-Tuner
• 30 programmierbare Stationsspeicher (18xFM + 12xAM)
• Manueller/Automatischer Sendersuchlauf in beiden Suchrichtungen
• Automatische Senderspeicherung/Programmspeichersuchlauf
• Alphanumericisches Display
• ID3-Tag-Anzeige bei MP3-Wiedergabe
• ISO-Anschlussterminal

Symbolerklarung

Das Symbol mit dem Ausrufezeichen weist den Benutzer daraufhin, dass er vor der Inbetriebnahme des Gerätes diese Bedienungsanleitunglesen und beim Betrieb beachten muss.

Das „Hand“-Symbol liegt für spezielle Tipps und Bedienhinweise.

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie!

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
• Als Spanningsquellearf nur das 12 V-Gleichspannungsbordnetz (negativer Pol der Batterie an der Karosserie des Fahrzeugs) verwendet werden. Schlieben Sie das Gerät nie an eine andere Spanningsversorgung an.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese Bedienungsanleitung.
• Bei geöffnetem Gerät oder überbrückter Sicherheitsschaltung kann unsichtbare Laserstrahlung austreten. Wenn andere als die hier in der Anleitung angegebenen Bedienungseinrichtungen benutzt oder andere Verfahrensweisen ausgeführten werden, kann dies zu gefährlicher Strahlungsexposition führen.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen mechanischen Beanspruchungen aus.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es konnte für Kinder zu einem gefährlichen Spielzeug werden.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das Gerät angeschlossen werden.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollenen sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklart werden, so setzen Sie sichitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

Mechanischer Einbau

In den meisten Kfz ist vom Hersteller ein Einbauplatz für das Autoradio vorgesehen. Die Wahl des Einbauplatzes erfolgte aus Sicherheitstechnischen Geschäftspunkten. Es ist deshalb anzuraten, das Autoradio in diesen vorgesehenen Bereich einzubauen.

Das Gerät besteht einen DIN-Einbauausschnitt mit den Abmessungen 182x53mm. Diese Einbaumaße sind genormt und werden üblicherweise von allen Kfz-Herstellern eingehalten.

Sollte kein Einbauausschnitt vorgesehen sein, so informieren Sie sichitte bei ihrem Autohändler über den korrekten Einbauort fur das Autoradio.

Wahlen Sie den Einbauort sorgfältig aus, damit das Gerät nicht die normale Fahrtätigkeit des Fahrers beeinflusst oderihn vom Verkehrsgeschehen ablenkt.

Verwenden Sie nur das mitgelieferte Montagematerial, um eine sichere Installation zu garantieren.

Änderungen am Fahrzeug, die durch den Einbau des CD-Tuners oder anderer Komponenten nötig sind, müssen immer so ausgeführrt werden, dass dadurch keine Beeinträchtigung der Verkehrssicherheit oder der konstruktiven Stabilität des Kfz entstehen. Bei denen Kfz erlischt bereits durch das Aussagen eines Blechteils die Betriebserlaubnis.

Da das Gerät im Betrieb Wärme erzeugt, muss der Einbauort hitzeunempfindlich sein.

Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass hierdurch keine elektrischen Kabel, Bremsleitungen, der Kraftstofftank o.ä. beschädigt werden.

Beachten Sie bei der Verwendung von Werkzeugen zum Einbau ihrer Auto-HiFi-Komponenten die Sicherheitshinweise der Werkzeughersteller.

Berücksichtigten Sie beim Einbau ihrer HiFi-Anlage die Unfallgefahr, die von losgerissenen Geräten im Falle eines Unfalls ausgegeben kann. Befestigen Sie deshalb eines Teil sicher und an einem Platz an dem es nicht zu einer Gefahr für die Insassen werden kann.

Überprüfen Sie vor dem Einbau des Gerätes die Tiefe des vorgesehen Einbauraumes.

Einbaulage

Der Einbauwinkel gegenüber der Horizontalen muss kleiner als 30^ sein. Ein zu stark geneigtes Gerät kann zu Problemen beim Abspielen von CDs führen.

Abnehmer und Anbringen des Frontbedienteils

Zur Vorbeugung vor Diebstahl kann das Frontbedienteil des Gerätes abgenommen werden.

• Bevor Sie das Frontbedienteil abnehmer, drücken Sie die Taste dPOWER/MUTE (1) lang, um das Gerät auszuschalten.
• Drücken Sie die Taste (2), um das Frontbedienteil abzuklappen.
• Halten Sie das Frontbedienteil an der rechten Seite, drücken Sie es vorsichtig nach links, um es auszurasten undziehen Sie es dann aus seiner Halterung.
• Wenn Sie das Frontbedienteil mitnehmen, legen Sie es in die mitgelie-ferte Schutzhülle.
• Zum Anbringen des Bedienteils setzen Sie die linke Seite wie in der unteren Abbildung gezeigt in die Halterung ein und drücken es vorsichtig nach links, bis sich auch die rechte Seite in die Halterung einrasten lasst.
• Klappen Sie das Frontbedienteil wieder an das Gerät, bis die Vertrieg-lung sauber einrastet.
• Üben Sie damit keinen Druck auf das Display oder die Bedienungstasten aus.

Vergewissem Sie sich, dass Sie das Frontbedienteil richtig herum auf das Gerät aufsetzen und es sauber in die Halterung einrastet.

Drücken Sie das Frontbedienteil nicht zu stark gegen das Gerät. Es kann einfach zugeklappt werden, indem Sie es leicht gegen das Gerät drücken.

Einbau in den Radioschacht

• Entfernen Sie die beiden Sicherungsschrauben des CD-Laufwerks.

• Nehmen Sie das Frontbedienteil ab.

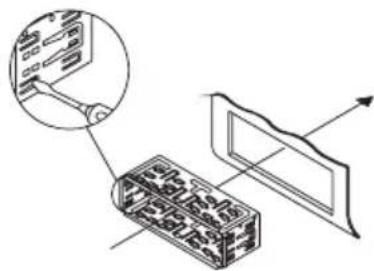

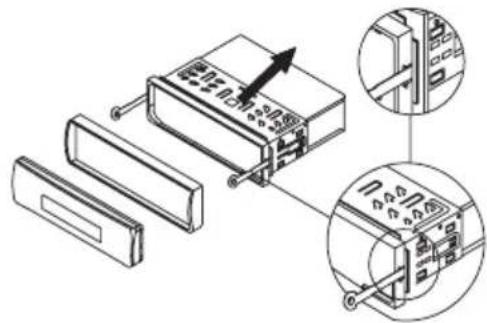

• Losen Sie vorsichtig den Kunststoffnahmen an der Gerätefront, indem Sie eincht nach auBen biegen und vom Gerat abziehen.
• Entriegeln Sie den Einbaurahmen mit den beiden Entriegelungsschlüssen.
• Ziehen Sie den Einbaurahmen nach hinten vom Gerät ab.

• Schieben Sie den Einbaurahmen in den Einbauausschnitt des Fahrzeugs.
• Biegen Sie eineige der Haltelaschen am Einbaurahmen um, bis der Rahmen sicher in der Einbauöffnung fixiert ist.

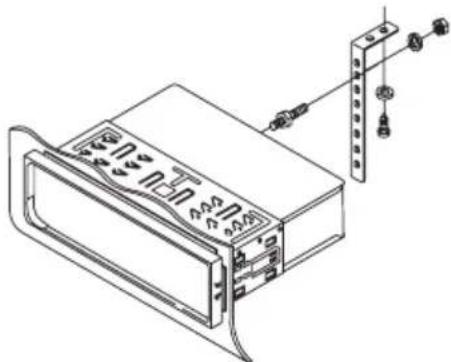

• Sichern Sie das Gerät zusätzlich gegen Erschütterungen mit dem Schraubzapfen an der Gerätückseite. Bei den meisten Fahrzeugen ist solch eine Sicherung bereits vorgesehen. Falls dies bei ihrem Fahrzeug nicht der Fall sein sollte, befestigen Sie das Gerätitte mit dem beiliegenden Lochblechstreifen. Gehen Sie bei der Befestigung wie im folgenden Bild gezeigt vor:

• Nachdem Sie alle elektrischen Verbindungen hergestellt haben (siehe „Elektrischer Anschluss“) schieren Sie das Gerät in den Einbaurahmen, bis es sicher einrastet.

• Stecken Sie die Rahmenblende des Frontbedienteils wieder auf das Gerät auf.

Bewahren Sie die beiden Entriegelungsschlüssel gut auf. Sie benötigen sie für eine spätere Demonage des Gerätes.

Ausbau

• Nehmen Sie das Frontbedienteil ab.
• Losen Sie vorsichtig den Kunststoffnahmen an der Gerätefront, indem Sie eincht nach auBen biegen und vom Gerat abziehen.

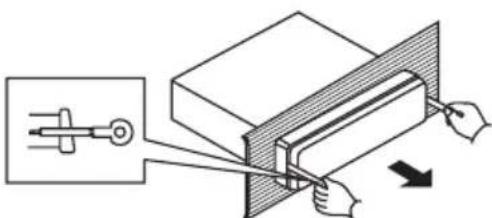

• Stecken Sie die beiden Entriegelungsschluss in die sichlichen Schlitze zwischen Gerät und Einbaurahmen, bis das Gerät entriegelt ist.

• Losen Sie die Befestigungsschraube an der Geräterückseite.
  Ziehen Sie das Autoradio an den Entriegelungsschlüssen vorsichtig aus dem Einbaurahmen.
• Losen Sie alle Anschluss-Stecker vom Gerät.

Fernbedienung

Die Fernbedienung kann mit der beiliegenden Lenkradhalterung direkt am Lenkradkranz befestigt werden. Das IR-Empfangsauge (3) befindet sich in der Frontblende des CD-Tuners.

Lenkradmontage:

• Richten Sie das Lenkrad gerade aus.
• Offnen Sie die beiden Schrauben (E) der Lenkradhalterung.

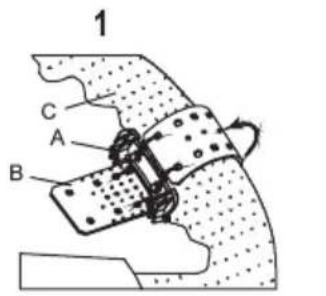

• Positionieren Sie das Innenteil (A) der Lenkradhalterung an der Innenseite des Lenkrads (C).
  Ziehen Sie das Gummiband (B) um den Lenkradkranz herum und haken Sie es unter Spannung in die Rastnasen ein (Bild 1).
• Schneiden Sie ggf. überstehendes Gummiband ab (Bild 2).
• Befestigen Sie das Außnteil (D) der Lenkradhalterung wieder mit den beiden Schrauben (E) (Bild 3).

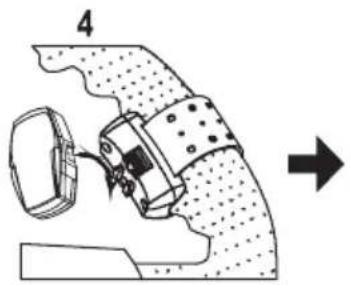

• Schieben Sie die Fernbedienung auf die Lenkradhalterung auf (Bild 4 und Bild 5).

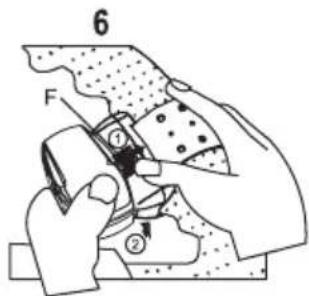

• Zum Abnehmer der Fernbedienung betätigten Sie den Sicherungshebel (F) undziehen die Fernbedienung aus der Halterung (Bild 6).

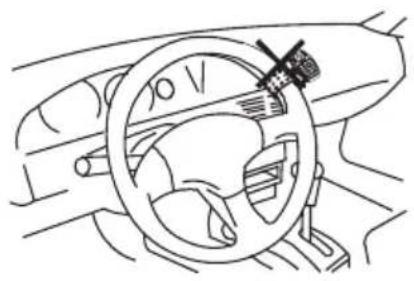

Die Fernbedienungarf nicht im Auslösebereich eines Airbags positioniert werden.

Die Fernbedienung muss so am Lenkrad installiert werden, dass sie den Fahrer beim Lenken und Bedieren des Fahrzeugs nicht behindern kann.

Ziehen Sie das Gummiband der Halterung gut fest, um sicherzustellen, dass sich die Fernbedienung während der Fahrt nicht lockern kann.

Die Fernbedienung muss an der Innenseite des Lenkrads befestigt werden, damit eine Behinderung beim Lenken ausgeschlossen werden kann.

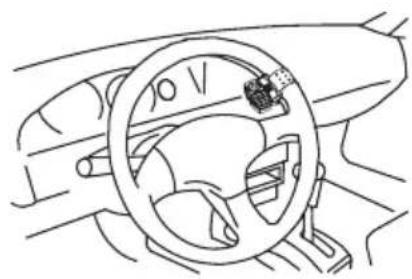

Der Beste Installationsort für die Fernbedienung ist abhängig vom Einbauort des CD-Tuners. Probieren Sie vor der endgültigen Montage die einwandfrei Funktion aus. Der IR-Sender befindet sich an der Rückseite der Fernbedienung.

X

ok

Freisprechmikrofon

Das Mikrofon für die Freisprecheinrichtung kann an der Sonnenblende, der Lenksäulenverkleidung oder an einer anderen geeigneten Stelle im Fahrzeuginnenraum befestigt werden.

Das Mikrofon und die Anschlussleitungarf sich keinesfalls im Auslösebereich eines Airbags befinden.

• Befestigen Sie das Freisprechmikrofon mit der Klemme oder dem beiliegenden Klettband an einer geeigneten Stelle.
• Verlegen Sie die Anschlussleitung bis zum Radioeinbauschacht.

Elektrischer Anschluss

J RENKFORCE

Der elektrische Anschluss sollte nur von einer Fachkraft durchgeführt werden.

Um Kurzschlüsse und darauf resultierende Beschädigungen des Gerätes zu vermeiden, muss während des Anschlusses der Minuspol (Masse) der Fahrzeugbatterie abgeklemmt werden.

Schlieben Sie den Minuspol der Batterie erst wieder an, wenn Sie das Gerät vollständig angeschlossen und den Anschluss überprüft haben.

Benutzen Sie zum Überprüfen der Spannung an Bordspannungsleitungen nur ein Voltmeter oder eine Diodenprüflampe, da normale Prüflampen zu hohe Strome aufnehmen und so die Bordelektronik beschädigten können.

Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden oder an scharfen Kanten scheuern, benutzen Sie bei Durchführungspunkten Gummitüllen.

Die Verdrahtung zu den Lautsprechn muss jeweils zweiadrig ausgeführrt werden. Isolieren Sie offene Verbindungsstellen. Achten Sie darauf, dass keine der Leitungen durch scharfe Kanten beschädigt werden kann.

Verwenden Sie nur Laufsprecher mit einer ausreichenden Belastbarkeit (siehe „Technische Daten").

Achten Sie darauf, dass alle Laufsprecher richtig gegolt sind - also die Plus- und Minuskennzeichen übereinstimmen.

Die Anschlusskabel der Laufsprecher sind im Normalfall codiert: eine Laufsprecherhersteller markieren die (+)-Leitung mit einem zusätzlichen Farbstreifen, andere wiederum verwenden eine geriffelte Leitung für den (+)-Pol, für den (-)-Pol hingegen eine glatte Leitung.

Das Gerät wurde für den Betrieb an Laatsprecherimpedanzen von mindestens 4 Ohm entwickel. Schließen Sie auf keinen Fall Laatsprecher mit einer geringeren Impedanz an.

Bei den meisten Fahrzeugen sind die Leitungen für den elektrischen Anschluss und den Anschluss der Laufsprecher bereits bis zum vorgesehenen Einbauchacht geführt.

Sollte dies nicht der Fall sein muss darauf geachtet werden, dass die nachträglich eingebauten Leitungen über die entsprechend vorgesehenen Bordsicherungen (siehe Bedienhandbuch des Fahrzeugs) abgeschichert sind.

Anschluss der Laufsprecher und der Stromversorgung

Der CD-Tuner verfügbar über einen ISO-Systemstecker.

Fahrzeuge, die mit einem solchen Systemstecker ausgerüstet sind, können bei gleicher Steckerbelegung (bitte vorher überprüfen!) direkt mit dem Gerät verbunden werden. Bei abweichender Steckerbelegung erfolgt der Anschluss über einen Adapter.

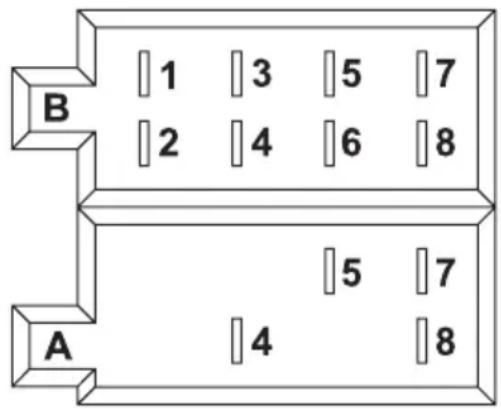

Die Kontaktbelegung der Anschlussbuchse des CD-Tuners entnehmer Sieitte dem folgenden Bild.

Die jeweilige Belegung Ihres Kfz Systemsteckers erfolhen Sie bei Ihrk Fz Hndler.

Systemstecker B (Laatsprecheranschluss)

(1) Lautsprecher rechts hinten (+)
(2) Laatsprecher rechts hinten (-)
(3) Lautsprecher rechts vorne (+)
(4) Lautsprecher rechts vorne (-)
(5) Laatsprecher links vorne (+)
(6) Lautsprecher links vorne (-)
(7) Lautsprecher links hinten (+)
(8) Laatsprecher links hinten (-)

Systemstecker A (Stromversorgung)

(1) nicht belegt
(2) nicht belegt
(3) nicht belegt
(4) Dauerstrom +12V
(5) Antennensteuerausgang
(6) nicht belegt
(7) Zündung +12V
(8) Masse

• Der Anschluss Dauerstrom +12V (4) muss an eine Leitung angeklemmt werden, die auch bei ausgeschalteter Zündung permanent 12V liefert (Klemme 30 des Bordnetzes). Dieser Anschluss dient zur Speicherung der Benutzereinstellungen, der Uhrzeit usw.
• Der Antennensteuerausgang (5) liefert bei eingeschalteten Geräte eine Spannung von +12V. Diese Leitung kann für die Stromversorgung einer elektrischen Antenne, sowie als Einschlatspannung für einen Autoverstärkter verwendet werden.
• Der Anschluss Zündung +12V (7) muss mit einer Leitung verbunden werden, die nur bei eingeschalteter Zündung +12V führt (Klemme 15 des Bordnetzes).

Klemmen Sie diesen Anschluss nicht auf Dauerstrom, da es ansonsten bei längerer Standzeit des Fahrzeuges zu einer Entleuerung der Bordbatterie kommt kann.

• Der Anschluss Masse (8) wird mit der Fahrzeugkarosserie verbunden.

Bedingt durch die immer früiger verwendete Klebetechnik bzw. durch lackierte Metalleteile wird die elektrische Leitfähigkeit eingeschlossen. Daher ist nicht jeder Metallteil als Massepunkt geeignet.

Anschluss der Antenne

• Verbinden Sie den Antennenstecker Ihres Fahrzeugs mit der Antennenbuchse hinten am Gerät (Buchse neben den LINE-Anschlüssen).
• Sollte Ihr Fahrzeug mit einem anderen Antennenstecker ausgerustet sein, verwenden Sieitte einen passenden Adapter, der im Fachhandel erhältlich ist.

Anschluss des Freisprechmikrofons

• Verbinden Sie den Stecker des Freisprechmikrofons mit der Kupplung MlC halten am Gerät.

Anschluss der LINE-Ausgänge

Der CD-Tuner verfügt über vier LINE-Ausgänge für den Anschluss von Leistungsverständern.

Benutzen Sie zum Anschluss der Cinchbuchsen nur hierfür geeignete abgeschirmte Cinchleitungen. Bei Verwendung anderer Kabel konnen Störungen auftreten.

Halten Sie die Länge der Anschlussleitungen möglichst kurz.

Verlegen Sie die Leitungen nicht in der Nähe anderer Kabel. Sie vermeiden so störende Einstreuungen in die Leitungen.

Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Gerätes oder der Leistungsveränder führren können, * dürfen an die Cinchanschlüsse nur Geräte mit ebensolchen Cinchanschlüssen angeschlossen werden. Beachten Sie hierzu auch die Anschlusswerte in den „Technischen Daten".

• Verbinden Sie die Buchsen OUT FL und FR mit den Eingängen des Leistungsveränderkers für die vorderen Laufsprecher.
• Verbinden Sie die Buchsen OUT RL und RR mit den Eingängen des Leistungsverträgers für die hinteren Laufsprecher.

Die rote Buchse ist der Anschluss für den rechten Kanal.

Die weiße Buchse ist der Anschluss für den linken Kanal.

Einlegen/Wechsel der Fernbedienungsbatterie

Entfernen Sie die Batterie bei längerer Nichtbenutzung.

Ausgelaufene oder beschädigte Batterien konnen bei Berührung mit der Haut Verzütungen verursachen. Benutzen Sie deshalb in thisem Fall geeignete Schutzhandschuhe.

Achten Sie daraufuf, dass die Batterie nicht kurzgeschlossen oder ins Feuer geworfen wird. Sie damit außer dem nicht aufgeladen werden. Es besteht Explosionsgesafhr.

• Nehmen Sie die Fernbedienung aus der Lenkradhalterung, wie weiter vorne beschrieben.
• Schieben Sie den Batteriefachdeckel an der Rückseite der Fernbedienung auf undnehmen Sieihn ab.
• Legen Sie die Batterie polungsrichtig ein. Der positive Pol der Batterie muss hierbei nach oben gerichtet sein.
• Schlieben Sie das Batteriefach wieder. Die Rastnase muss hörbar einrasten.
• Befestigen Sie die Fernbedienung wieder in der Lenkradhalterung, wie weiter vorne beschrieben.

• Wenn die Fernbedienung nicht mehr richtig Funktioniert, ist die Batterie entladen und muss gegen eine neue Batterie gleichen Typs gewechselt werden.
• Der Batteriewechsel erfolgt analog zu obiger Beschreibung.
  Tauschen Sie hierbei die entladene Batterie gegen eine neue 3V-Lithium-Knopfzelle CR2025.

Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser Bedienungsanleitung vertraut gemacht haben.

Überprüfen Sie alle Anschlüsse nochmals auf ihreichtigkeit. Klemmen Sie nach der Überprüfung den Minuspol der Bordbatterie wieder an.

Allgemeine Bedienung

Taste dPOWER/MUTE(1)

Mit dieser Taste wird das Gerät ein- bzw. ausgeschaltet.

Drücken Sie diese Taste bei ausgeschalteten Gerät kurz, um das Gerät einzuschalten oder bei eingeschalteten Gerät, um die aktuelle Wiedergabe kurzzeitig stummzuschalten. Erneutes Drücken deaktiviert die Stummschaltung wieder.

Drücken Sie diese Taste ca. 2s lang, um das Gerät auszuschalten.

Zum Einsatz kann auch jeder andere Taste (auch auf der Fernbedienung) gedrückt werden.

Die Stummschaltung kann auch deaktiviert werden, indem der Lautstärkeregler/Wahlregler (2) gedreht oder gedrückt wird.

Display (5)

Im Display (5) werden alle Informationen in Abhängigkeit von der gerade aktiven Funktion angezeigt.

Taste RESET (29)

These Taste setzt alle Einstellungen auf die werksseitig vorgegebenen Werte darüber.

Drücken Sie diese Taste in folgenden Fällen:

• nach Abschluss der Einbau- und Anschlussarbeiten
• wenn das Gerät nicht mehr auf Tastenbetätigungen reagiert
• wenn im Display undefinierte Zeichen angezeigt werden

Menu-Einstellungen

Lautstärkeregler/Wahlregler (2)

Im Normalbetrieb wird mit dem Lautstärkeregler/Wahlregler (2) die Lautstärke geregelt.

Drucken Sie den Regler ein- bzw. mehrmals, um die Parameter BAS (Tieftonklangregelung), TRE (Hochtonklangregelung), BAL (Balanceinstellung) und FAD (Fadereinstellung) durch Drehen des Reglers zu verändern.

Um weitere Funktionen zu wahlen, drücken Sie zuerst den Lautstärkeregler/Wahlregler (2) länger (>2 Sekunden) und anschließlich drücken Sie ein erneut, aber nur kurz, bis die gewünschte Funktion auf dem Display erscheint.

Die Optionen bei der jeweiligen Einstellung werden durch Drehen des Lautstärkeregler/Wahlreglers (2) oder durch Drücken der Lautstärketasten (2) an der Fernbedienung ausgewählt.

Einschaltlautstärke INVOL

Beim Einschalten des Gerätes wird die voreingestelle Lautstärke gewählt.

Stellen Sie die gewünschte Einschaltlautstärke durch Drehen des Lautstärkereglers/Wahlreglers (2) ein.

Uhrzeiteinstellung ADJ

• Drehen Sie den Lautstärkeregler / Wahlregler (2) im Uhrzeigersinn, um die Stunden einzustellen.
  Drehen Sie den Lautstärkeregler / Wahlregler (2) gegen den Uhrzeigersinn, um die Minuten einzustellen.
• These Einstellung wird automatisch übernommen, wenn die Anzeige wieder in die Grundanzeige zurückschaltet.

Bei Empfang eines RDS-Senders mit Uhrzeitübertragung stellt sich die Uhr automatisch auf die richtige Uhrzeit, die manuell eingestellte Uhrzeit wird dann mit der RDS-Uhrzeit überschieden.

Tastenquittierton BEEP

Der Tastenquittierton kann auf drei verschiedene Arten eingestellt werden:

BEEP ALL: Der Ton ist bei jeder Tastenbetätigung zu horen.

BEEP 2ND: Der Ton ist nur zu horen, wenn eine Taste länger gedrückt wird, um die zweite Funktion der Taste zu wahlen.

BEEP OFF: Der Ton ist abgeschaltet.

TAVOL

Beim Verkehrsfunkdurchsagen und aktivierter TA-Funktion wird die hier voreingestelle Lautstärke gewählt.

Stellen Sie die gewünschte Durchsagelautstärke durch Drehen des Lautstärkereglers/Wahlreglers (2) ein.

EON

Stellen Sie hier ein, ob der RDS-EON-Betrieb ein- oder ausgeschaltet ist (Erklärung siehe "RDS als Empfangs-konzept" weiter hinter in dieser Anleitung).

ON: Die EON-Funktion ist eingeschaltet.

OFF: Die EON-Funktion ist ausgeschaltet.

DSP

Hier konnen Sie den eingebauten Signalprozessor einstellen.

DSP NONE: Der digitale Signalprozessor ist ausgeschaltet.

DSP CLAS: Die Klangcharakteristik ist für klassische Musik angepasst.

DSP ROCK: Die Klangcharakteristik ist für Rockmusik angepasst.

DSP POP: Die Klangcharakteristik ist für Popmusik angepasst.

DSP FLAT: Der DSP ist eingeschaltet, es findet jedoch keine Klanganpassungstatt.

Bei eingeschaltetem DSP ist keine Klangregelung mit den Bass-/Hohenreglern möglich.

LOUD

Hier wird die LOUDNESS-Klangkorrektur eingestellt.

LOUD ON: Die Loudness-Schaltung ist aktiviert.

LOUD OFF: Die Loudness-Schaltung ist abgeschelt. Der Klang wird nicht beeinflusst.

Das menschliche Ohr nimmt tiefe TONE bei geringen Lautstärken schlechter wahr. Durch eine Anhebung这点es Frequenzbereichs bei geringen Lautstärken (Loudness-Korrektur) wird thisem Effekt entgegengewirkt und die Musikwiedergabe klingt natürlicher.

LOC

Hier wird die Empfindlichkeit des Sendersuchlaufs eingestellt.

LOC ON: Der Sendersuchlauf stoppt nur bei starken Sendern.

LOC OFF: Der Sendersuchlauf stoppt auch bei schwächeren Sendern.

STEREO/MONO

Hier wird die Empfangsart im Radiobetrieb eingestellt.

STEREO: Das Radioteil empfängt die Sender in Stereo.

MONO: Das Radioteil empfängt die Sender in Mono.

Bei schwachen Sendern führt die Umschaltung auf Mono-Empfang zu verminderten Störgeräuschen.

ALRM

Hier wird eingestellt, ob das Gerät bei Empfang einer Katastrophemeldung im Display die Meldung ALARM anziegt oder nicht.

ALRM ON: Bei einer Katastrophenmeldung wird ALARM blinkend im Display angezeigt.

ALRM OFF: Bei einer Katastrophemeldung wird ALARM nicht im Display angezeigt.

Die Displaymeldung ist unabhängig davon, ob die PTY-Funktion eingeschaltet ist oder nicht. Voraussetzung für die Anzeige des Alarms ist jeder ein Sender, der diese Meldung versendet.

Wenn die Einstellung ALRM OFF gewählt wurde wird die Meldung ebenfalls empfangen, jedoch erfolgt keine entsprechende Anzeige im Display.

Auswahl der Wiedergabequelle

Drucken Sie die Taste 2 MODE (6) wiederholt, um die einzelnen Wiedergabequellen anzuwahlen.

Die Auswahl erfolgt in folgender Reihenfolge:

Radio > CD > SD/MMC > USB > AUX > BT AUDIO

Wenn keine CD, kein USB-Speicher, keine SD/MMC-Karte eingelegt/eingesteckt ist, oder keine Bluetooth-Quelle verbunden ist, werden die betreffenden Quellen bei der Auswahl übersprungen.

Abruf der Displayinformationen

Mit der Taste 9 / DISP (22) konnen Sie je nach Betriebsart verschiedene Informationen über das Display (5) abrufen. Jede Tastenbetätigung schaltet die abgerufene Informationsart weiter. Nach 5 Sekunden schaltet das Display automatisch wieder auf die Grundanzeige (erste Anzeige in der Aufzahlung unter) um.

Bei Empfang eines RDS-Senders

Radiobetrieb: Stationsname > Uhrzeit > Programmtyp > Empfangsfrequency

CD/USB/SD-Betrieb: CD/USB/SD-Information > Uhrzeit > Programmtyp > Empfangsfrequency > Stationsname

Bei Empfang eines nicht RDS-fähigen Senders

Radiobetrieb: Empfangsfrequency > Uhrzeit > PTY NONE > PS NONE

CD/USB/SD-Betrieb: CD/USB/SD-Information > Uhrzeit > PTY NONE > Empfangsfrequency > PS NONE

Wenn der Sender keine Uhrzeitinformation bzw. keine PTY Information überträgt, wird entsprechend NO CLOCK bzw. PTY NONE angezeigt.

Radiobetrieb

RDS als Empfangskonzept

Das Kürzel RDS steht für Radio Daten System, d.h. es werden unhörbare, codierte Zusammeninformationen über den UKW RDS Sender mit ausgestrahlt.

Sie besitzen mit dem AN-8006 einen CD-Tuner, der in der Lage ist, diese codierten Daten, die von fast allen Sendeanstalten mit ausgestrahlt werden, auszuwerten.

Folgende wesentlichen Zusammeninformationen werden gesendet:

-Programm Identification (PI)
- Verkehrsfunkkennung (TP)
- Verkehrsdurchsagekennung (TA)
-Programm Servicename (PS)
- Alternative Frequenzen (AF)
-Programmtyp (PTY)
EON-Informationen (EON)
-Uhrzeit (CT)

These Daten helfen dem Empfänger einen Sender eindeutig zu identifizieren. Sie ermögen den Empfänger zwischen Gebieten zu unterscheiden in denen das gleiche Programm ausgestraht wird. Das Autoradio schaltet also bei schwacher werden dem Empfang nur auf einen stärkeren Sender um, der die gleiche Programm Identifikation ausstrahlt.

Verkehrsfunk-Kennung (TP)

Durch these Signal erkennt der Empfänger, dass ein Sender mit Verkehrsfunkinformationen empfangen wird.

Verkehrsdurchsgase-Kennung (TA)

Durch these Signal kann der CD-Tuner eine Verkehrs Funkdurchsage erkennen und gegebenenfalls die laufende Wiedergabe einer anderen Quelle unterbrechen.

Programm Servicename (PS)

These Information gbt dem Empfanger an, welchen Sender er gerade empfangt. Sie wird direkt im Display des Autoradios wiedergegeben, z.B. BAYERN 3.

Alternative Frequenzen (AF)

Es wird eine Liste von alternativen Frenzen mitgesendet, welche dasselbe Programm abstrahlen. Wird der empfangene Sender zu schwach, so erkennt der Empfänger über das AF-Signal auf welchen Frenzen er nach einem Sender suchen muss, der better zu empfangen ist.

Programmtyp (PTY)

Dieser Code gibt dem Empfänger Informationen über die Art des gesendeten Programms (z.B. Sport, Klassik, Nachrichten usw.). Der Hörer kann dadurch gezielt nach einem Programm seiner Wahluchen.

Außer dem kann ein nationaler Katastrophenalarm auf diese Art verbreitet werden. Den PTY-Service bieten jeder nicht alle Sender an.

EON-Informationen

Viele Senderketten mit verschiedenen Programmen haben nur ein Programm mit Verkehrs Funkdienst. Werden EON-Informationen mitgesendet, schaltet ein derart ausgestattetes Gerät bei Verkehrs durchsagen auf den Verkehrsfunk sender um, obwohl ein anderes Programm der Senderkette gehört wird.

Hört man z.B. Bayern 4 (ohne Verkehrsfunk) schaltet das Gerät bei aktiver TA-Funktion für die Dauer einer Verkehrsfunkdurchsage auf Bayern 3 (mit Verkehrsfunk) um.

Uhrzeit (CT)

Viele Sender senden die aktuelle Uhrzeit in den RDS-Daten. Empfängt das Gerät diesen Signal stellt es die eingebaute Uhr automatisch.

Das RDS System bietet also den Vorteil, dass beim Verlassen des Sendegebieten ein Umschalten auf einen gleichen, better zu empfangenden Sender automatisch erfolgt. Ein Umschalten erfolgt jedoch nur, wenn ein besserer Sender mit dem gleichen Programm vorhanden ist.

Kurze empfangsbedingte Signalabschwachungen können auch durch das RDS System nicht eliminiert werden, da ein ständiges Hin- und Herschalten des Autoradios die Folge ware. Dies wurde vom Hörer als weitaus störend empfinden, als kurz auftretende Empfangsstörungen.

Ein weiterer Pluspunkt des RDS Systems ist die Anzeige des Sendernamens. Der Sendername eines RDS-Senders wird auf dem Autoradiodisplay angezeigt.

Funktion der einzelnen Tasten

Tasten /P（）und/#（）

Mit diesen Tasten wird die Empfangsfrequency geändert, um Sender im Radiobetrieb einzustellen.

Wird eine Taste kurz gedrückt, ist der automatische Sendersuchlauf aktiviert. Der Suchlauf hält erst beim nachsten, gut zu empfangenden Sender an.

Um den automatischen Sendersuchlauf abzuschalten und die Empfangsfrequency manuell einzustellen, halten Sie die gewünschte Taste gedrückt, bis im Display (5) MANUAL angezeigt wird.

Das Gerät schaltet nach einiger Zeit wieder in den automatischen Suchlauf zurück, im Display (5) erscheint dann kurz die Anzeige AUTO.

Taste 0/AMS (10)

Wird these Taste kurz gedrückt, werden die auf den Stationstasten 1-6 (15) abgespeicherten Sender fur ca. 5 Sekunden abgerufen. Um diesen Suchlauf zu stoppen, drucken Sie die Taste erneut.

Wird die Taste länger gedrück gehalten, werden alle gut zu empfangenden Sender automatisch auf die Stationstasten 1-6 (15) abgespeichert.

Nach thisem Vorgang, werden die abgespeicherten Sender wie oben beschrieben für ca. 5 Sekunden abgerufen.

Taste /AND (11)

Mit dieser Taste wird der Bandbereich des Radioteils gewählt. Es stehen 3 FM-Bereiche und 2 MW-Bereiche zur Verfugung:

Auf jeder der 5 Bandbereiche konnen 6 Sender auf den Stationstaten 1-6 (15) abgespeichert werden.

Kurze Betätigung > Direktanwahl eines vorher gespeicherten Senders.

Lange Betätigung > der gerade empfangene Sender wird auf die jeweilige Stationstaste gespeichert.

Jeder der drei FM-Bandbereiche (FM1-3) und auch jeder der beiden MW-Bandbereiche (MW1-2) hat sechs Stationstaten. Es konnen also insgesamt 30 Stationstaten belegt werden.

- Taste 7 / TA (19)

Kurze Betätigung > TA-Funktion wird ein- bzw. ausgeschaltet.

Wird ein Verkehrsfunk sender empfangen, so erscheid im Display die Anzeige „TP" = Traffic Programm.

Bei aktivierter TA-Funktion blinkt das Kürzel „TA" im Display.

Während einer Verkehrsfunkdurchsage wird das Kürzel "TA" im Display dauerhaft angezeigt.

Nach der Aktivierung der TA-Funktion startet der Empfänger einen Suchlauf, wenn aktuell kein Verkehrsfunksender empfangen wird. Der Suchlauf stoppt beim nachsten gut zu empfangenden Verkehrsfunksender.

Bei laufender Wiedergabe einer anderen Quelle (z.B. CD-Wiedergabe) wird für die Dauer einer Verkehrs Funkdurchsage auf das Radioteil umgeschaltet.

Bei sehr leiser Lautstärkeeinstellung, erhöht sich die Lautstärke der Verkehrsfunkdurchsage automatisch auf den voreingestellten Pegel (siehe TAVOL unter "Menu-Einstellungen"). Nach Beendigung der Durchsage stellt sich die vorher eingestellte Lautstärke wieder ein.

Bei aktivierter TA-Funktion stoppt der Sendersuchlauf nur bei Verkehrsfunksendern

- Taste 8 / AF/REG (20)

Kurze Betätigung > AF-Funktion wird ein- bzw. ausgeschaltet.

Im Display erscheint bei aktivierter Funktion die Anzeige „AF". Wird ein schwacher oder kein RDS Sender empfangen, blinking die Anzeige. Bei einem gut zu empfangenden Sender erscheint das Symbol ständig.

Beim Empfang eines RDS Senders erscheint im Display der Sendername.

Nur in der AF Funktion kann das Gerät beim Verlassen des Sendegebieten selbstständig auf einen besseren Sender umschalten.

Lange Betätigung > Regionalkennung wird ein- bzw. ausgeschaltet.

Drücken Sie die Taste 8 / AF/REG (20) ca. 2 Sekunden lang, bis im Display die Anzeige REG ON bzw. REG OFF erscheint. Durch nochmaliges, langes Drücken der Taste schalten Sie zwischen den beiden Betriebsarten hin und her. Die normale Displayanzeige erscheint nach einigen Sekunden wieder automatisch.

Ist die Regionalkennung eingeschelt (REG ON), so schaltet das Gerät bei schwächer werden dem Empfang nur auf eine andere Frequenz mit exakt dem gleichen Programm um.

Bei ausgeschalteter Regionalkennung (REG OFF) schaltet das Gerät bei schwächer werden dem Empfang auch auf einen anderen Sender mit der gleichen Regionalkennung aber einem anderen Programm um.

- Taste PTY (21)

Kurze Betätigung > PTY-Funktion wird ein-bzw. ausgeschaltet.

Lange Betätigung > der gewünschte Programmtyp kann ausgewählt werden, indem der Lautstärkeregler/Wahlregler (2) gedreht wird. Folgende Programmtypen stehen zur Auswahr:

Drücken Sie nach der Einstellung des Programmtypes die Taste /^*(8) bzw. Taste /# (9), um den Programmsuchlauf zu starten.

Um den Programmsuchlauf zu stoppen, drücken sie eine beliebige Taste.

Bei aktiver PTY-Funktion stoppt der Sendersuchlauf nur bei einem Programm der eingestellen ProgrammKennung. Wird solch ein Programm nicht gefunden, zeigt das Display NOT FND.

CD-Betrieb

CD-Laufwerksschlitz (26)

Öffnen Sie die Frontblende mit der Taste (7) und schiben Sie hier die CD zur Wiedergabe in das CD-Laufwerk ein. Die CD-Wiedergabe startet automatisch.

Die CD muss immer mit der beschriftten Seite nach oben eingeschoben werden.

Taste (27)

Drücken Sie diese Taste, um eine eingelegte CD auszuwerfen.

Taste 1/ (12)

Drücken Sie diese Taste während der Wiedergabe, um die CD-Wiedergabe kurzzeitig zu unterbrenen. Bei erneuter Betätigung setzen die Wiedergabe an der Stelle wieder ein, an der sie vorher unterbrochen wurde.

Tasten /1(0) und /# (0)

These Tasten dieren zur Auswahr der einzelnen Tracks einer CD bzw. zum Suchen eines bestimmten Abschnitts innerhalb eines CD-Tracks.

Die Pfeile auf den Tasten geben die Suchrichtung (aufwärts bzw. abwärts) an.

Drücken Sie die Tasten kurz, um zum nachsten bzw. vorherigen Track zu springen.

Drücken Sie die Tasten lang, um innerhalb eines Tracks einen bestimmten Abschnitt zuuchen. Die Wiedergabe wird in thisem Fall stummgeschaltet.

• Tasten 6 / +10 (18) und Taste 5 / -10 (17)

Drücken Sie diese Tasten, um schnell 10 Tracks weiter- bzw. zurückzuspringen. Sie Funktionieren wie die Tasten 山 / ^ 喜 (8) und 山 /# (9), jeder werden immer immer 10 Tracks übersprungen.

Drucken Sie diese Taste um jeder Track der CD für 10 Sekunden anzuspielen. Im Display erscheint SCN.

Um diese Funktion wieder abzuschalten, drücken Sie die Taste erneut. Im Display erlischt die Anzeige SCN. Die Wiedergabe erfolgt ab dieser Stelle wieder normal.

Taste 3 / RPT (14)

Drücken Sie diese Taste, um den aktuell gespielten Track zu wiederholen. Im Display erscheint RPT.

Um diese Funktion wieder abzuschalten drücken Sie die Taste erneut. Im Display erlischt die Anzeige RPT. Die Wiedergabe erfolgt ab dieser Stelle wieder normal.

Taste 4/SHF (16)

Drücken Sie diese Taste, um die Zufallswiedergabe zu aktivieren. Die Tracks werden in zufälliger Reihenfolge abgespielt. Im Display erscheint SHF.

Um diese Funktion wieder abzuschalten, drucken Sie die Taste erneut. Im Display erlischt die Anzeige SHF. Die Wiedergabe erfolgt ab dieser Stelle wieder normal.

- Suchfunktionen bei MP3-Betrieb

SuchenachTracknummer

• Drücken Sie die Taste 0 / AMS (10) einzelmal, bis 00^* - - - - -im Display (5) erscheint.
• Drehen Sie den Lautstärkeregler/Wahlregler (2), um die Tracknummer zu wahlen.
• Drucken Sie die die Taste BAND (11) bzw. BND / ENT (30) auf der Fernbedienung, der gewünschte Track wird automatisch abgespielt.

SuchenachTracknamen

• Drücken Sie die Taste 0 / AMS (10 zweimal, bis A****im Display (5) erscheint.
• Drehen Sie den Lautstärkeregler/Wahlregler (2), um den ersten Buchstaben auszuwahlen.
• Drücken Sie den Lautstärkeregler/Wahlregler (2) zur Bestätigung, der zweite Buchstabe blinkt.
• Wahlen Sie weitere Buchstaben, wie oben beschrieben. Es müssen mindestens drei Buchstaben ausgewählten werden, um eine eindeutige Suche zu erhögenden.
• Drücken Sie die Taste BAND (11) bzw. BND/ENT (30) auf der Fernbedienung, um dieSuche nach dem Tracknamenzur starten.
• Wenn mehrere Tracks mit den eingegebenen Buchstaben gefunden werden, zeigt sie das Display (5) an.
• Drehen Sie den Lautstärkeregler/Wahlregler (2), um den Track zu wahlen.
• Drücken Sie die die Taste / BAND (11) bzw. / BND / ENT (30) auf der Fernbedienung, der gewünschte Track wird automatisch abgespielt.

Wenn kein Track mit den eingegebenen Buchstaben gefunden wird, zeit das Display (5) NO MATCH an.

SuchenachVerzeichnisnamen

• Drucken Sie die Taste 0 / AMS (10) dreimal.
• Drehen Sie den Lautstärkeregler/Wahlregler (2), um den Verzeichnisnamen zu wahlen.
• Drucken Sie die die Taste / BAND (11) bzw. / BND / ENT (30) auf der Fernbedienung, der erste Track des gewählten Verzeichnisses wird automatisch abgespielt.

Anzeige der ID3-Tag-Informationen

Während der Wiedergabe erschinen die ID3-Tag-Informationen, wie Titel, Interpret, Album usw. als Lauftext im Display (5).

These Informationen konnen nur angezeigt werden, wenn die ID3-Tag-Daten in der Version 1.0 oder 2.0 auf der CD vorhanden sind.

- Betrieb mit Mixed-Mode-CDs

Mixed-Mode-CDs (CDs sowohl mit CD-Audiodateien als auch MP3-Dateien) können mit dieser CD-Tuner wiedergegeben werden.

Die Wiedergabe startet in thisem Fall mit den MP3-Dateien, danach folgen die CD-Audiodateien.

USB-/Speicherkartenbetrieb

Das Gerät ist mit einer USB-Schnittstelle und einem Speicherkartenleser für SD/MMC-Karten ausgerüstet.

MP3-Dateien, die auf diesen Medien abgespeichert sind, konnen wiedergegeben werden.

Aufgrund der sehr große Vielfalt von Geräten mit USB- und SD/MMC-Kartenschmittstellen und ihren manchmal sehr herstellerspezifischen Funktionen, kann nicht sichergestellt werden, dass alle Medien erkannt werden und alle Bedienungsmöglichkeiten in Verbindung mit dieser Gerät gegeben sind.

Die USB-Schnittstelle ist ausschließlich für USB-Speichersticks, nicht für USB-Anschlüsse von MP3-Player geeignet.

Bevor Sie einen USB-Speicherstick oder eine SD/MMC-Karte wieder entfernen, whichseln Sieitte die Wiedergabequelle mit der Taste MODE (6), da es ansonsten zu Fehlfunktionen oder Speicherverlusten kommt kann.

Wenn ein USB-Speicherstick oder eine SD/MMC-Karte beim Einstecken nicht erkannt wird, entfernen Sie das Speichermediumitte nochmals und stecken Sie es erneut ein.

Die Medien müssen FAT 32 formatiert sein.

• Stecken Sie ihren USB-Speicherstick in den USB-Anschluss (24).
• Bei Verwendung einer Speicherkarte stecken Sie diese in den SD/MMC-Kartenslot (25).
• Das Gerät schaltet automatisch auf den entsprechenden Eingang um und startet die Wiedergabe.
• Die Bedienung ist mit der Bedienung bei der CD-MP3-Wiedergabe identisch.

Funktionen der Fernbedienung

Fast alle Funktionen des CD-Tuners konnen auch mit der beiliegenden Fernbedienung gesteuert werden. Außer dem kann auch die Bedienung der Bluetooth®-Freisprecheinrichtung hierüber bequem und safer vom Lenkad aus erfolgen.

Die Tasten mit den gleichen Bezeichnungen wie am Gerät haben auch die gleichen Funktionen.

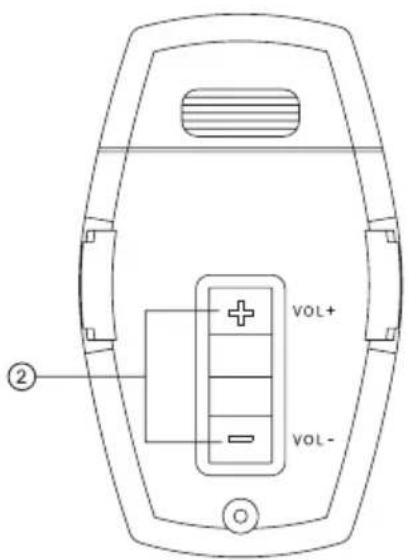

Die Funktion des Lautstärkereglers/Wahlreglers (2) ist hierbei jeder auf zwei getrennte Bedienelemente aufgeteilt:

Die Tasten an der Rückseite der Fernbedienung übernehmen die Funktion wie beim Drehen des Lautstärkereglers/Wahlreglers (2).
Die Taste / BND/ENT (30) übernimmt die Funktion wie beim Drucken des Lautstärkereglers/Wahlreglers (2).

Bluetooth®-Betrieb

Um einen optimalen Telefonempfang zu erhögblichen und die elektromagnetische Strahlung im Fahrzeug so gering wie möglich zu halten, sollte im Mobiltelefonbetrieb immer eine Außenantenne verwendet werden.

Damit das Mobiltelefon eingehende Anrufe automatisch entgegennimmt, muss die automatische Rufannahme am CD-Tuner (siehe Menu der Freisprecheinrichtung) und auch am Mobiltelefon (siehe entsprechende Anleitung) aktiviert werden. Dies ist in vielen Ländern Voraussetzung für den legalen Betrieb von Freisprecheinrichtungen während der Fahrt.

Im Bluetooth®-Betrieb kann der CD-Tuner als Freisprechanlage für Mobiletelefon und/oder als Wiedergabegerät für Bluetooth®A2DP-Audio-Streaming genutzt werden. Bevor jeder eine Übertragung zwischen ihrem Mobiltelefon bzw. Bluetooth®-Gerät und dem CD-Tuner möglich ist, müssen beide Geräte miteinander gekoppelt werden. Diese Vorgang wird "Pairing" genannot.

Pairing

• Solange kein Bluetooth®-Gerät mit dem CD-Tuner gekoppelt ist, blinkt das Bluetooth®-Symbol im Display.
• Schalten Sie ihr Bluetooth®-Gerät ein und aktivieren Sie hier den Pairing-Modus (siehe hierzu Anleitung des entsprechenden Geräts). Das Gerätucht dann nach Bluetooth®-Geräten im Empfangsbereich.
• Wenn der CD-Tuner gefunden wurde, zeigt Ihr Bluetooth®-Gerät den NameN ANSON - - BT an.
• Geben Sie das Password 0000 ein, um die beiden Geräte zu koppeln.
• Nach erfolgreichem Pairing-Vorgang zeigt das Display (5) das Bluetooth®-Symbol dauerhaft an.
• Um die Koppelung wieder aufzuheiten, drucken und halten Sie die Taste 7 / TA (19). Im Display wird DEL PAIR angezeigt und das Bluetooth®-Symbol blinkt wieder. Hierbei werden alle Daten zur Koppelung gelöscht.

Es kann immer nur ein Bluetooth®-Gerät mit dem CD-Tuner gekoppelt werden. Besteht bereits eine aktive Bluetooth®-Koppelung wird eine weitere Verbindung abgeleht. Um ein anderes Bluetooth®-Gerät mit dem CD-Tuner zu koppeln, muss zuerst diealte Koppelung wie oben beschrieben aufgehoben werden.

Wird der CD-Tuner oder das Bluetooth®-Gerät, mit dem eine aktive Koppelung besteht ausgeschelt oder aus der Reichweite entwickel, wird die Verbindung unterbrochen. Beim erneuten Einschalten bzw. wenn das Bluetooth®-Gerät wieder in die Reichweite des CD-Tuners kommt, wird die Verbindung automatisch wieder aufgebaut. Im Display des CD-Tuners erscheint kurz CONNECT und das blinkende Bluetooth®-Symbol erscheint wieder dauerhaft im Display.

Um diesen automatischen Verbindungsaufbau zu erhögbaren muss diese Funktion am Bluetooth®-Gerät evtl. aktiviert werden (bitte informieren Sie sich hierzu in der Anleitung Ihres Bluetooth®-Geräts).

Aufbau eines Telefongesprächs

• Drücken Sie die Taste TEL MENU (4), um in den Telefon-Modus zu gelangen.
  Wahlen Sie die gewünschte Rufnummer mit den numerischen Tasten.
  Die gewählte Nummer entscheid im Display (5).
• Drücken Sie die Taste / MODE (6), um zu wahren.

Drücken Sie die Taste TEL MENU (4) während der Rufnummereingabe, um Korrekturen durchzufahren.

Annahme eines eingehenden Telefongesprächs

• Wenn die automatische Rufannahme nicht aktiviert ist, drücken Sie die Taste c / MODE (6), um das Telefon gesprach anzunehmen.

Zurückweisen eines eingehenden Telefongesprächs

• Drücken Sie die Taste /AND (11), um das Telefongesprach abzulehnen.

Beenden eines Telefongesprächs

• Drücken Sie die Taste /AND (11), um das Telefongesprach zu beenden.

Wahlwiederholung

• Drucken Sie die Taste c / MODE (6) lang, um die zuletzt gewährte Rufnummer erneut anzurufen.
• Im Display erscheint REDIAL, die zuletzt gewähnte Rufnummer wird erneut gewählt.

Rufubernahme

• Drücken Sie während eines Telefongeprächs die Taste / MODE (6) 2 Sekunden lang, um das Geschäft an das Mobiletelefon bzw. an die Freisprecheinrichtung zu übergeben.

Rufnummernanzeige

• Bei einem eingehenden Telefongesprach wird die Rufnummer des Anrufers im Display (5) angezeigt.

Wenn der Anrufer die Rufnummernanzeige unterrück hat oder das Mobilfunknetz theses Feature nicht Unterstützung, Funktioniert die Rufnummernanzeige nicht.

Menu der Freisprecheinrichtung

Wenn Sie bei aktiver Bluetooth®-Verbindung die Taste TEL MENU (4) länger drücken,kommen Sie ins Menu der Freisprecheinrichtung. Hier konnen Sie durch wiederholtes, kurzes Drücken der Taste TEL MENU (4) die verschiedene Menüpunkte auswahlen:

PRE NUM: List der gespeicherten Rufnummern (max. 10)

RECEIVED: Liste der 10 letzten empfangenen Anrufe

DIALED: List der 10 letzten ausgehenden Anrufe

MISSED: Liste der 10 letzten Anrufe in Abwesenheit

AUTO ANS (MANU ANS): Umschaltung zwischen automatischer und manueller Rufannahme

Allgemeine Bedienung des Menus:

• Um einen Menüpunkt auszuwahlen, drücken Sie den Lautstärkeregler/Wahlregler (2).
• Um eine Auswahl durchzuführen drehen Sie den Lautstärkeregler/Wahlregler (2).
• Um das Menu zu verlassen, drücken Sie die Taste /BYAND (11).

Einspeichern von Rufnummern in den Rufnummernspeicher:

Wahlen Sie PRE NUM.
- Drücken Sie den Lautstärkeregler/Wahlregler (2).
- Drehen Sie den Lautstärkeregler/Wahlregler (2), bis der gewünschte Speicherplatz (0-9) angezeigt wird.
- Drücken Sie den Lautstärkeregler/Wahlregler (2) erneut.
- Geben Sie die zu speichernde Rufnummer mit den numerischen Tasten ein.
- Drucken Sie den Lautstärkeregler/Wahlregler (2), um die Rufnummer zu speichern.

Drücken Sie die Taste /^*(8) während der Rufnummereingabe lang, um Korrekturen durchzufuhren.

Wird eine Rufnummer auf einen Speicherplatz gespeichert, auf dem bereits eine Rufnummer abgelegt war, so wird die alte Rufnummer gelöscht.

Wahl aus dem Rufnummernspeicher:

Wahlen Sie PRE NUM.
- Drucken Sie den Lautstärkeregler/Wahlregler (2).
Wahlen Sie die gewünschte Rufnummer durch Drehen des Lautstärkeregler/Wahlreglers (2).
- Drucken Sie die Taste / MODE (6).
Die Verbindung wird aufgebaut.

Wahl aus dem Menu:

• Wahlrend eine Rufnummer im Display angezeigt wird (aus dem Menu PRE NUM, RECEIVED, DIALED oder MISSED), kann diese Nummer durch Drücken der Taste MODE (6) direkt gewählt werden.

Umschaltung zwischen automatischer und manueller Rufannahme:

• Wahlen Sie AUTO ANS bzw. MANU ANS durch Drehen des Lautstärkeregler/Wahlreglers (2).

AUTO ANS: Die Freisprecheinrichtung baut die Verbindung zu einem eingehenden Anruf automatisch auf.

MANU ANS: Die Verbindung zu einem eingehenden Anruf muss manuell mit der Taste /MODE (6) aufgebaut werden.

Audio-Streaming

Audio-Streaming nennt sich die Übertragung von Audiodaten (Musik) per Bluetooth® z.B. von einem Mobiltelefon an den CD-Tuner.

Wenn Sie ein A2DP-fahiges Bluetooth®-Gerät besitzen, können Sie es wie weiter vorne beschrieben durch den Pairing-Vorgang mit dem CD-Tuner verbinden und eine Audiübertragung aufbauen.

• Stellen Sie sicher, dass beide Geräte durch Pairing verbunden wurden.
• Starten Sie die Wiedergabe/Audioübertragung an ihrem Bluetooth®-Gerät (siehe entsprechende Bedienungsanleitung).
• Drücken Sie die Taste / MODE (6), bis BT AUDIO im Display (5) angezeigt wird.
  Die Audioübertragung ist nun aktiviert.
• Sie können die Wiedergabe Ihres Bluetooth®-Gerätes nun mit den Tasten 山 & 山 & 山 山 & 山 & 山 山 & 山 & 山 山 & 山 & 山 山 & 山 & 山 山 & 山 & 山 山 & 空 & 山 山 & 山 & 山 山 & 山 & 山 山 & 山 & 山 山 & 山 & 山 山 & 山 & 山 . / * (8), / # (9) und 1 / II (12) wie gewohnt fernsteuern.

Überprüfen Sie regelmäßige technische Sicherheit des CD-Tuners z.B. auf Beschädigung der Anschlussleitungen und des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Bordnetz akklemmen!

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

• das Gerät sichtbare Beschädigungen aufweist
• das Gerät nicht mehr arbeitet, oder
• nach schweren Mechanischen Beanspruchungen

Bevor Sie den CD-Tuner reinigen oder warten, beachten Sie unbedingt folgende Sicherheitshinweise:

Beim Öffnen von Abdeckungen oder Entfernen von Teilen können spannungsführende Teile freigelegt werden.

Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spanningsquellen getrennt werden.

Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spanningsquellen getrennt wurde.

Eine Reparaturarfurdurche eineFachkrafterfolgen,die mit den damit verbundenenGefahren bzw.einschlagigenVorschriftenvertrautist.

Das Gerät ist ansonsten wartungsfrei. Äußerlich sollte es nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden.

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberfläche des Gehäuses beschädigt werden können.

Handhabung

• Eine zu hohe Lautstärke im Kfz-Innenraum hat zur Folge, dass akustische Warnsignale nicht mehr wahrgenommen werden konnen. Dadurch werden Sie und andere Verkehrsteilnehmer gefährdet. Achten Sie deshalb auf eine angepasste Lautstärke.
• Unachtsamkeit im Straβenverkehr kann zu schwerwiegenden Unfälle führen. Eine Bedienung der HiFi-Anlage darf deshalb immer nur dann erfolgen, wenn es die Verkehrssituation erlaubt und Sie durch die Bedienung der Anlage nicht vom Verkehrsgeschehen abgelenkt werden.
• Aus Sicherheitsgründen ist es in vielen Ländern bereits vorgeschreiben zum Telefonieren während der Fahrt eine Freisprecheinrichtung zu verwenden. Das Telefonieren darf nur im Freisprechbetrieb mit automatischer Rufannahme erfolgen. Die Rufnummernwahlarf oft nur bei stehendem Fahrzeug erfolgen. Informieren Sie sich vor der Verwendung der Freisprecheinrichtung dementsprechend und halten Sie sich an die diesbezüglichs Verkehrsvorschriften des Landes, in dem Sie sich befinden.
• Musik sollte nicht über einen längeren Zeitraum mit übermöglicher Lautstärke gehört werden. Hierdurch kann das Gehör geschädigt werden.

Behebung von Störungen

Mit dem Renkforce AN-8006 CD-Tuner haben Sie ein Produkt erworben, welche nach dem Stand der Technik gebaut wurde und betriebssicher ist.

Dennoch kann es zu Problemen oder Störungen kommt.

Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben konnen:

Beachten Sie unbedingt die Sicherheitshinweise!

Keine Wiedergabe, Display und Beleuchtung leuchten nicht.

• Autosicherung defect. In der Betriebsanleitung ihres Wagens die entsprechende Sicherung suchen und überprüfen.
• Plusleitung/Masseleitung gelöst. Gerät ausbauen und den Anschluss der Leitungen überprüfen.

Wiedergabe nur über einen Lautsprecher.

• Balanceregelung verstellt. Balanceregelung wie beschrieben einstellen.
• Lautsprecheranschluss hat sich gelost. Gerät und/oder Laufsprecher ausbauen und Anschüsse überprüfen.

Wiedergabe nur über die vorderen oder hinteren Lautsprecher.

• Faderregelung verstellt. Faderregelung einstellen.
• Lautsprecheranschluss hat sich gelost. Gerät und/oder Lautsprecher ausbauen und Anschüsse überprüfen.

Bei Radiobetrieb kaum Sender zu empfangen.

• Antenne nicht ganz herausgezogen. Antenne auf volle Länge ausziehen.
• Antennenanschluss hat sich aus dem Gerät gelöst. Gerät ausbauen und Anschluss überprüfen.
• Antenne defekt. Anschluss, Erdung sowie Antenne überprüfen.

Störungen bei Radio- und CD-Wiedergabe.

• Störungen gelangen über die Plusleitung in das Gerät. Zusatzentstörddrossel in die Plusleitung einbauen. Auto evtl. zusätzlich mit Entstörkerzensteckern, Verteilerfinger usw. entstären.

Unterbrechungen bei der CD-Wiedergabe.

• Der Einbauwinkel von max. 30^ wurde übersritten.
  Die Oberfläche der CD ist verkratzt oder schmutzig.

CD-Wiedergabe nicht möglich.

Die CD wurde nicht mit der Labelseite nach oben eingelegt.
Die Oberfläche der CD ist extrem schmutzig.
Die CD ist stark verzogen.
Die Temperatur im Fahrzeug ist zu hoch.
Die Luftfeuchte im Fahrzeug ist zu hoch, Wasserdampf kondensiert auf der CD-Oberfläche und macht hierdurch die CD unlesbar. Warten Sie, bis die Feuchtigkeit verdunst ist.
Die CD wurde in einem nicht kompatiblen Format erstellt.

Das Gerät reagiert nicht auf Tastenbefehle.

• Der eingebaute Mikroprozessor benötigt einen Reset. Drücken Sie die Taste RESET (29) hinter der Frontblende.
  Die Frontblende wurde nicht korrekt auf das Gerät aufgesetzt.

Beim Drücken der Stationstasten ertont nur Rauschen.

• Kein Sender programmiert. Wie beschrieben Sonder programmieren.

Nach jedem Ausschalten des Gerätes gibt die Senderspeicherung verloren.

• Dauerplusanschluss nicht angeschlossen bzw. Leitung hat sich gelöst. Dauerplusleitung entsprechend der Anleitung anschließen bzw. überprüfen, ob die Leitung richtig angeschlossen ist. Entsprechende Sicherung des Fahrzeugs überprüfen.

Die Bluetooth®-Audioübertragung Funktioniert nicht.

• Das angeschlossene Gerät unterstützt die Bluetooth®A2DP-Audioübertragung nicht.
• Das Gerät ist nicht mit dem CD-Tuner verbunden. Führren Sie den Pairing-Vorgang aus.

Die Übertragungsqualität im Freisprechbetrieb ist schlecht.

• Der Abstand zwischen Mikrofon und den Fahrzeuglautsprechern ist zu gering.
• Das Mikrofon befindet sich im Luftstrom von Schiebedach, offenem Fenster, Lüftung o.ä.
• Der Abstand zwischen Sprecher und Mikrofon ist zu hoch.

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzufahren.

Technische Daten

Allgemein

Betriebsspannung. 12V=

Batterie Fernbedienung 3V-Lithium-Knopfelle CR2025

Ausgangsleistung 4 x 40W (max.)

Ausgange 4 x Lautsprecher

4 x Line out

Schnittstellen. Bluetooth, USB und SD/MMC-Card

Rufnummernspeicher 10

Einbauschacht 1 DIN (182 x 53mm)

Einbautiefe 170mm

Masse 1,5kg

Tuner

Empfangsbereich FM 87,5-108,0MHz

AM 522-1620kHz

Stationsspeicher 30

FM-Empfindlichkeit 4μV (S/N=30dB)

Zwischenfrequenz FM 10,7MHz

AM 450kHz

CD-Player

Abspielbare Medien CD/CD-R/CD-RW/MP3

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Entsorgung von gebrauchten Batterien/Akkus

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmull ist untersagt.

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmull hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihr verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen ihrer Gemeinde oder überall Dort abgeben, wo Batterien/Akkus verkauf werden.

Konformitätserklärgung

Hiermit erklart der Hersteller, dass sich these Produkt in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Die Konformitätserklarung zu diesen Produkt finden Sie unter www.conrad.com.

Table of Contents

Page

Introduction 45
Operating elements 46
Intended use 48
Product description 49
Symbols 49
Safety instructions 50
Mechanical installation 51

CD-weergave nicht möglich.

De Bluetooth®-audioverzending functioniert nicht.
