GEBRUIKSAANWIJZING BSD3023 Renkforce

Voorgeschreveu gebruik 136

Verklaring van symbolen 136

Veiligheidsvoorschriften 137

Bedieningselementen 138

Productbeschrijving 140

Mechanische inbouw 141

Inbouw in de radioschacht 142

Demontage 143

Handsfree microfoon 143

Afstandsbediening 144

Elektrische aansluiting 146

Aansluiting van de antenne 147

Aansluiting van de LINE-uitgangen 147

Aansluiting AUX IN 147

Aansluiting van de handsfree microfoon 147

Aansluiting van de luidsprekers en de stroomvoorziening 148

Batterij afstandsbediening plaatsen/vervangen 150

Bediening 151

Algemene bediening 151

Menu-installingen 154

Radiomodus 155

USB/geheugenkaart-modus 162

Functies van de afstandsbediening 165

Bluetooth®-modus 166

Onderhoud 172

Vervangen van zekeringen 172

Reiniging 173

Gebruik 173

Verhelpen van storingen 174

Verklaring van conformiteit 177

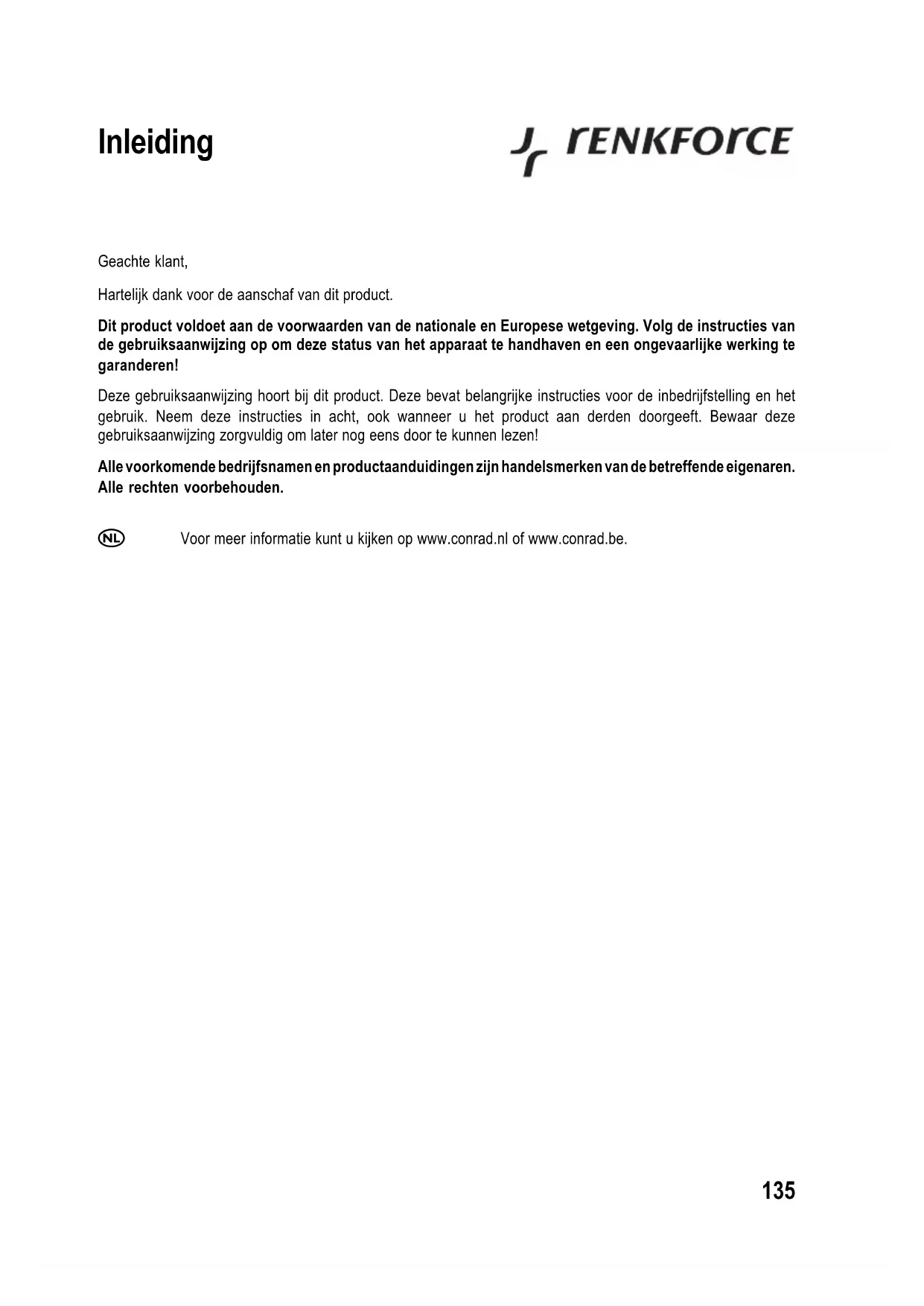

Inleiding

Geachte klant,

Hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Volg de instructies van de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een ongevaarlijke werkking te garanderen!

Deze gebruiksaanwijzing hoor bij dit product. Deze bevat belangrijke instructies voor de inbedrijfstelling en het gebruik. Neem deze instructies in acht, ook wanner u het product aan derden doorgeeft. Bewaar deze gebruiksaanwijzing zorgvuldig om later nog eens door te konnen lezen!

Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaaren. Alle rechten voorbehonden.

Voor meer informatatie kunt u kijken op www.conrad.nl of www.conrad.be.

Voorgeschreiben gebruiK

De Renkforce BSD-3023 SD-tuner is bestemd voor het ontvangen van radiozenders in voertuigen, het afspelen van audiogeveens van geschikte geheugenmedia en om de op deze manier verkreten audiosignalen te versterken. Bovendien kan deze gebruikt worden als handsfree installmentie voor mobiele telefoons met Bluetooth®-functie.

Het apparaat moet voor het afspelen op luidsprekers worden aangesloten.

Dit product is alleen geschikt voor aansluiting op een 12 V-gelijkspanning boordnet met negatieve pool van de accuaan de carrosserie. Het apparaat mag alleen in voertuigen met dit soort boordspanning worden ingebouwd en gebruikt.

Door het montagetype dient de gebruiker er voor te zorgen dat het apparaat gegen vocht en nattigheid beschermd worden.

Een andere toepassing dan hierboven beschreven, kan leiden tot beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting, brand enz.

Aan het complete product mag niets worden veranderd resp. omgebouwd en de behuizing mag Niet worden geopend.

Volg alle veiligheidsinstructies in deze gebruiksaanwijzing op!

Verklaring van symbolen

Het symbool met een uitroepteken wijst de gebruiker erop, dat hij/zij voor de ingebruikneming van het apparaat de gebruiksaanwijzing要去len en deze bij het gebruik in acht要去 nemen.

Het "hand" symbol wijst op speciale tips en bedieningsvoorschriften.

Bij beschadigingen verroorzaakt door het Niet opvolgen van deze gebruiksaanwijzing vervalt iederrecht op garantie. Voorervolgschade die hieruit ontstaat, zich wij Niet aansprakelijk!

Voor materièle schade of personlijk letsel veroorzaakt door oneskundig gebruik of het nicht opvolgen van de veiligheidsvoorschriften, zich wij Niet verantwoordelijk. In dergelijk geallenervalt elke aanspraak op garantie!

• Om veiligheidsredenen is het eigenmachtig ombouwen en/of veranderen van de hoofdtelefoon Niet toegestaan.
• Als spanningsbron mag alleen het 12 V-gelijkspanning boisnet in het voertuig (negatieve pool van de accu aan de carrosserie van de auto) worden gezruikt. Sluit het apparaat nooit aan op een andere spanningsbron.
• Zorg voor een correcte ingebruikneming van het apparaat. Neem hierbij deze gebruiksaanwijzing inRCT.
• Houd het product buiten bereik van kinderen; het is geen spelegoed. Kinderen können nicht inschatten welke gezaren aan het gebruik van elektrische apparatuur zijn verbonden.
• Stel het apparaat Niet bloot aan hoge temperaturen, druip- of spatwater, sterke trillingen of hoge mechanische belastingen.
• Het apparaat mag nooit zonder toezicht in werking+zijn.
• Laat verpakkingsmaterialien nicht achteloos slingeren. Dit kan voor kinderen gevaarlijk spelgoed zich.
• Neem ook de veiligheidsinstrumenties en gebruiksaanwijzingen in acht van de andere apparaten die op het apparaat worden aangesloten.
• Indien u vragen heeft over de correcte aansluiting of als er problemen+zijn waar u in de gebruiksaanwijzing geen oplossing voor kunt vinden, neemt u dan contact op met once technische helpdesk of met een andere elektromonteur.

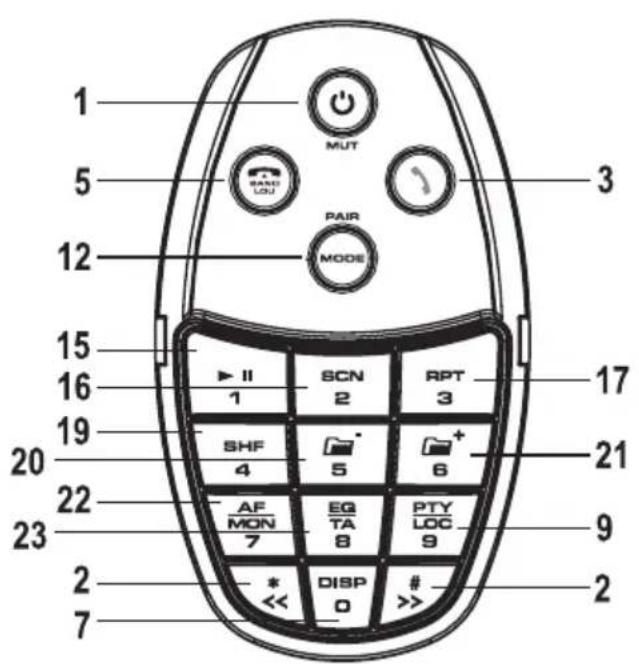

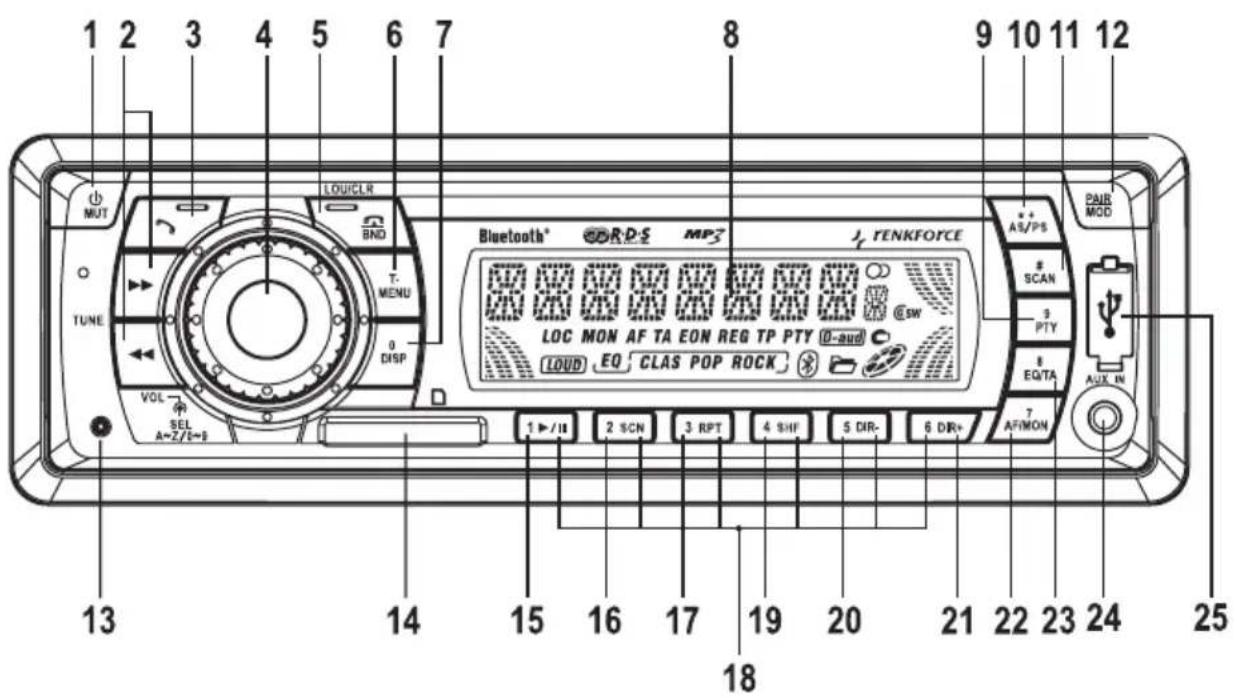

Bedieningselementen

(1) Toets / MUTE
(2) Toetsen en
(3) Toets
(4) Draaiknop VOLUME
(5) Toets / BND/ LOU / CLR
(6) Toets T-MENU
(7) Toets 0 / DISP
(8) LCD-display
(9) Toets 9 / PTY
(10) Toets * + AS / PS
(11) Toets # / SCAN
(12) Toets PAIR / MOD
(13) Toets RESET
(14) Geheugenkaartlezer
(15) Toets
(16) Toets SCAN
(17) Toets RPT
(18) Stationtoetsen 1-6
(19) Toets SHF
(20) Toets DIR-
(21) Toets DIR+
(22) Toets 7 / AF / MON
(23) Toets 8 / EQ / TA
(24) Aansluiting AUX IN
(25) USB-interface

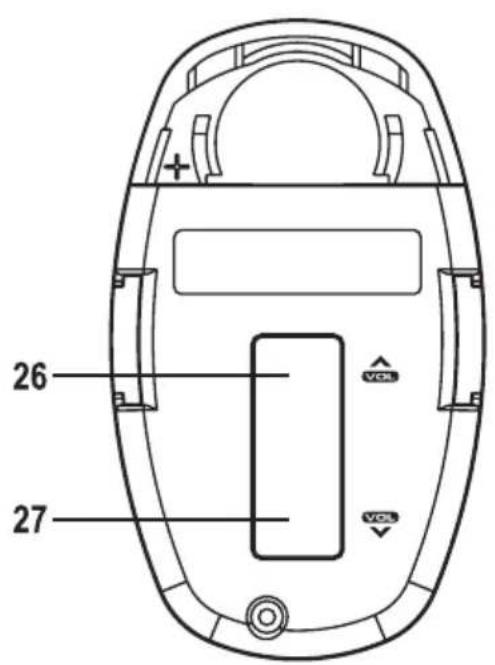

(26) Toets VOL
(27) Toets VOL

Productbeschrijving

Dit apparaat heeft de volgende kenmerken:

AM/FM-radio
- USB-interface
MMC/SD-kaartleesapparaat
- Bluetooth® handsfree installment
- Muziekweergave via Bluetooth®-interface (A2DP)
- IR-afstandsbediening met stuurhouser
Hoog uitgangsvermogen (4 x 40W max.)
Voorversterkeruitgang voor de aansluiting van een vermogenversterker
- Front AUX IN voor aansluiting van externe audiobronnen
- Elektronische regeling van volume, bas, hoge tonen, fader en balance
- Digitale signalalprocessor voor de aanpassing van de klankkarakteristiek aan verschillende muziekgenres
- Loudness-schakeling
FM-tuner met RDS-function
- Nauwkeurige elektronische afstemming van de zenders door PLL-tuner
24programmeerbare opslagplaatsen voor radiostations (18 x FM, 6 x AM)
- Handmatig/automatisch zoekenaar zenders in beide richtingen
- Automatische opslag van zenders/doorzoeken van het programmegeugen
- Alfanumeriek DOT-matrix-schem
- ID3-dag-weergave bij afspelen van MP3's
Tijdinstelling via het RDS-systeme
ISO-aansluitterminal

Mechanische inbouw

In de meeste auto's is af fabriek een inbouwplaats voor de autoradio aanwezig. De keuze voor deze inbouwplaats is vanuit veiligheidstechnisch oogpunt gemaatk. Daarom is het verstandig de autoradio op deze plek in te bouwen.

Voor het apparaat is een DIN-inbouwuitsparing nodig met de afmetingen 182 × 53 ~mm . Deze inbouwafmetingen zijn genormeer en worden normal gesproken door alle autofabrikanten aangehonden.

Wanner ge inbouwuitparing aanwezig is, vraag dan uw dealer naar de beste montageplaats voor de autoradio.

Kies de inbouwpositie zorgvuldig, zodate het apparaat geen invloed heeft op het rijden van de bestuurder of hem/haar van het verkeersgebeuren afleidt.

Gebruik alleen het meegeleverde montagematerialiaal om een veilige montage te garanderen.

Wijzigingen aan het voertuig die door het inbouwen van de SD-tuner of andere componenten moodzakelijk zijn,要去en algijd zodenig worden uitgevoerd,dat daardoor geen vermindering van de verkeersveiligheid of de constructieve stabiliteit van de auto worden voroorzaakt. Bij veel auto's vervalt al bij het uitzagen van een plaatgedeelte de goedkeuring.

Omdat het apparaat bij gebruik warmte voortbrengt,要去 de montageplaats ongevoelig voor warmte zich.

Let op dat bij het boren van montagegaten elektrische kabels, remleidingen, brandstoftank enz. nicht worden beschadigd.

Neem bij gebruik van gereedschap voor het inbouwen van uw auto-HiFi-componenten algijd de veiligheidsinstrumenties van de fabrikant van het betreffende gereedschap in acht.

Houd bij de montage van de autoluidsprekers resp. uw HiFi-installatie rekening met het gevaar dat bij een ongeluk verwondingen kutnen ontstaan door losgerukte apparatuur. Bevestig waar elk onderdeel stevig op eenplaats waar het geen gevaar vormt voor inzittenden.

Controleer vór de montage van het apparaat de diepte van de geplande montageplaats

Mechanische inbouw

Inbouw in de radioschacht

• Ontgrendel het inbouwframe met de twee ontgrendelingssleutels (afb.1, punt1).
• Trek het inbouwframe maar achteren van het apparaat af (afb.1, punt2).
  Schuif het inbouwframe in de inbouwopening van het voertuig (afb.2).
• Verbuig een pau van de sluitklemmen van het inbouwframe tot het frame goed in de inbouwopening is gefexeerd (afb.3).
• Nadat u alle elektrische verbindingen tot stand heeft gebracht (zie "Elektrische aansluiting"), schuift u het apparatusaat in het inbouwframe tot het veilig vastklikt (afb.4).

Bewaar de twee ontgreendelingsstreutels zorgvuldig. Deze heeft u voor een eventuele demontage van het apparaat waar nodig.

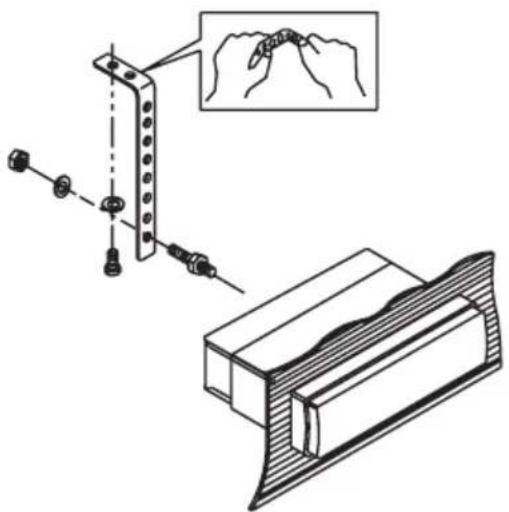

• Beveilig het apparaat extra tegen schokken met de schroefpennen aan dechterkant van het apparaat.
• Bij de meeste voertuigen is een dergelijk beveiliging al aanwezig. Mocht dit bij uw auto Niet het geval zich, dan dient u het apparaat met de meegeleverde geperforeerde strip te bevestigen.

Ga bij de bevestiging te werk zoals weergegeven op de volgende afbeelding:

Mechanische inbouw

Demontage

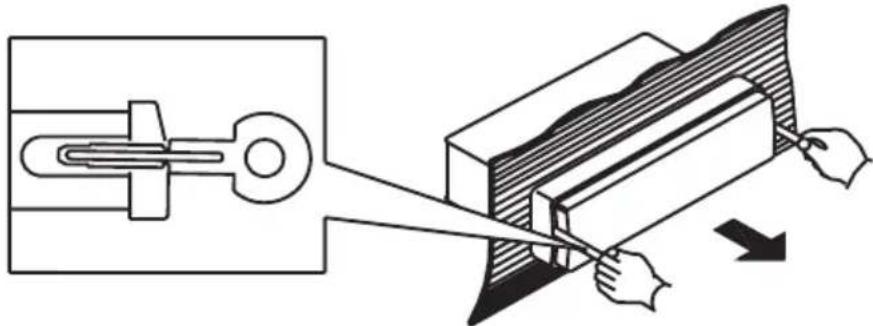

• Steek de twee ontgrendelingsleutels in de sleuven aan de zijkantussen apparaat en inbouwframe, tot het apparaat los is.
• Draai, indien nodig, de bevestigingsschoef aan de achterkant van het apparatusat los.
• Trek de autoradio aan de ontgrendelingssleutels voorzichtig uit het inbouwframe.
• Los alle elektrische verbindingen aan dechterzijde van het apparaat en de antennestekker.

Handsfree microfoon

De microfoon voor het handsfree system kan aan de zonneklep, de stuurkolom of op een andere geschikte plaats binnenin de auto worden bevestigd.

De microfoon en het aansluitsnoer mogen in geen geval binnen het bereik van de airbag worden geplaatst.

• Bevestig de handsfree microfoon met de klem of het meegeleverde klittenband op een geschikte plek.

Leg de aansluitkabel aan tot aan de inbouwschacht van de radio.

Mechanische inbound

Afstandsbediening

De afstandsbediening kan met de meegeleverde stuurhouserichtstreeks op de stuurkrans worden bevestigd. Het IR-ontvangstoog bevindt zich in de frontafdekking van de SD-tuner.

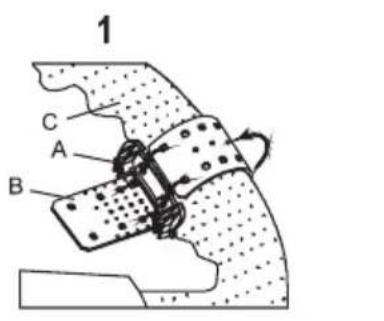

Stuurmontage:

Zet het stuur helemaalrecht.
- Draai de beiden schroeven (E) van de stuurhouser los.
- Plaats het binnenste gedeelte (A) van de stuurhouser aan de binnenkant van het stuur (C).
- Trek de rubberband (B) om de stuurkrans en haak deze onder spanning in de klikverbindingen (afb. 1).
- Snijd eventueel het overblijvende stuk van de rubberband (afb. 2).

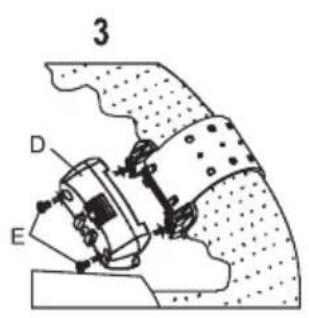

- Bevestig het buitenste gedeelte (D) van de stuurhouser weer met de twee schroeven (E) (afb. 3).

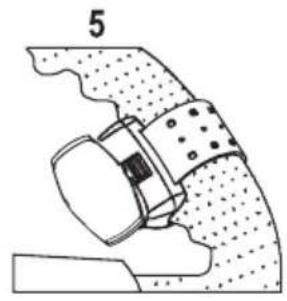

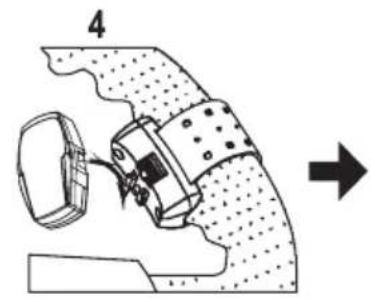

Schuif de afstandsbediening op de stuurhouser (afb. 4 en 5).

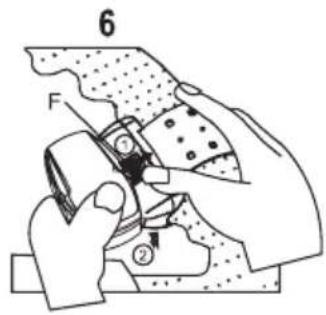

- Om de afstandsbediening uit de houder te nemen, drukt u op de borgpal (F) en trekt u de afstandsbediening uit de houder (afb. 6).

Mechanische inbouw

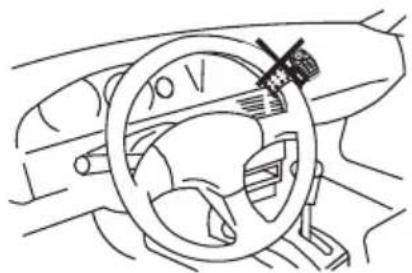

De afstandsbediening mag Niet binnen het bereik van een airbag worden geplaatst.

De afstandsbediening moet zo op het stuur worden geinstalleerd dat de bestuurder bij het sturen en bedieren van de auto hier geen last van hebft.

Trek de rubberband van de houder strak aan om er zeker van te zijn dat de afstandsbedieningijdens het rijden Niet los kan schieten.

De afstandsbediening moet aan de binnenzijde van het stuur worden bevestigd zodat de staurbeweging nicht worden belemmerd.

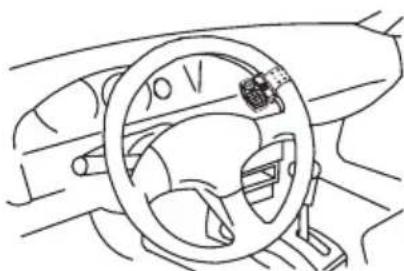

De Beste installmentieplaats voor de afstandsbediening is afhankelijk van de inbouwplaats van de SD-tuner. Probeer voor de definitieve montage uit of de afstandsbediening probleemloos functioneert. De IR-zender bevindt zich aan dechterzijde van de afstandsbediening.

X

ok

De elektrische aansluiting mag uitsluitend door een deskundige worden uitgevoerd.

Om kortsluiting en.dauiit voortkomende schade aan het apparaat te voorkomen, moetijdens het aansluten de negatieve pool (massa) van de accu worden afgeklemd.

Sluit de minpool van de accu pas waar aan als u het apparaat volledig heeft aangesloten en de aansluiting goed is gecontroleerd.

Gebruik voor de contrôle van de spanning aan boordspanningskabels alleen een voltmeter of een diodeterster, waar dat normale controelampen te hoge stromen opnemen en daardoor de boordelektronica zou hun beschaden.

Let bij hetplaatsen van de leidingen op, dat deze Niet afgekneld worden of tegen scherpe randen schuren. Gebruik op Doorvoerplaatsen rubberen tules.

De bedrading maar de luidsprekers要去 steeds tweegerig worden uitgevoerd. Isolerer open verbindingsplaatsen.

Gebruik uitsluitend luidsprekers met voldoende belastingscapaciteit (zie "technische gegevens").

Zorg dat alle luidsprekers volgens de juiste poolrichting zijn aangesloten - de plus- en min-markering要去en overeenkomen.

De aansluitkabels van de luidsprekers zijn normal gesproken gecodeerd. Sommige luidsprekerfabrikanten markeren de (+)-kabel met een extra gekleurde streep, andere gebruiken darüber een geribbelde kabel voor de (+)-pool en voor de (-)-pool daarentegen een gladde kabel.

Het apparaat is ontwikkeld voor gebruik met luidsprekerimpedancies van minimaal 4 Ohm. Sluit in geen geval luidsprekers met een lagere impedantie aan.

Bij de meeste voertuigen zijn de kabels voor de elektrische aansluiting en de aansluiting van de luidsprekers al tot aan de aanwezigige inbouwschacht gelegd.

Als dit nicht het geval is, dan moet er op worden gelet dat de achteraf ingebouwde kabels via de bijbehorende aanwezige boordzekeringen (zie gebruiksaanwijzing van het voertuig) zijn beevilgid.

Aansluiting van de antennae

• Verbind de antennestekker van uw voertuig met de antennebus anschter op het apparaat (bus naast de cinch-aansluitingen).
• Als uw voertuig is uitgerust met een andere antennestekker dan dient u een passende adapter te gebruiken die in een speciaalzaak verkrijjgbaar is.

Aansluiting van de LINE-uitgangen

De SD-tuner beschikt over LINE-uitgangen voor de aansluiting van een vermogensversterker.

Gebruik voor de aansluiting van de cinch-bussen alleen hiervoor geschikte, afgeschermde cinch-kabels. Bij gebruik van andere kabels hunn zich storingen voordoen.

Houd de lenghte van de aansluitkabels zo kort möglich.

Leg de kabels nicht in de buurt van andere kabels. Zo worden storende effecten op de kabels voorkomen.

Om verwormingen of verkeerde aanpassingen die tot schade aan het apparaat+kennen leiden te voorkomen, mogen op de cinchaansluitingen alleen apparaten met bezelfde cinchaansluitingen worden aangesloten.

• Verbind de cinchbussen aan de achechterzijde van het apparaat met de ingangen van de vermogensversterker.

De rode bus is de aansluiting voor het rechterkanaal

De witte bus is de aansluiting voor het linkerkanaal

Aansluting AUX IN

Op de aansluiting AUX IN (24) kan een extern audioapparaat (bijv. MP3-speler) worden aangesloten, waarvan het signal via de autoluidsprekers worden weergegeven.

• Verbind de audiouitgang van het externe apparaat met de aansluiting AUX IN (24).

Aansluiting van de handsfree microfoon

• Verbind de stekker van de handsfree microloon met de koppeling van de zwarte aansluitleidingchyter op het apparaat.

Aansluiting van de luidsprekers en de stroomvoorziening

Voertuigen die met een ISO-systeemstekker zijn uitgevoerd, können bij een gelijke stekkerbezetting (vooraf controleren!) rechtstreeks met de ISO-aansluitterminal worden verbonden. Bij afwijkende stekkerbezetting gebeurt de aansluiting via een voertuigspecifieke adapter die in de handel verkrijgbaar is.

De contactbezetting van de ISO-aansluitbus van de SD-tuner worden weergegeven op de volgende afbeelding.

De betreffende bezetting van de systeemstekker van uw auto kut u bij uw dealer navragen.

Systeemstekker B (luidsprekeraansluiting)

(1) Luidspreker rechtsachter (+)
(2) Luidspreker rechtsachter (-)
(3) Luidspreker rechtsvoor (+)
(4) Luidspreker rechtsvoor (-)
(5) Luidspreker linksvoor (+)
(6) Luidspreker linksvoor (-)
(7) Luidspreker linksachter (+)
(8) Luidspreker linksachter (-)

Systeemstekker A (stroomvoorziening)

(1) Niet toegewezen
(2) Niet toegewezen
(3) Niet toegewezen
(4) Continu stroom +12V
(5) Antennestuuruitgang
(6) Niet toegewezen
(7) Contact +12V
(8) Massa

Elektrische aansluiting

• De aansluiting continu stroom +12V (4)要去en kabel worden verbonden die ook bij uitgeschakeld contact permanent 12V levert (klem 30 van het boordnet). Deze aansluiting worden gebruikt voor het opslaan van de gebruikersinstelleningen, deijd, enz.
• De antennestuuruitgang (5) levert bij ingeschakeld apparaat een spanning van +12V . Deze leiding kan voor de stroomverzorging van een elektrische antenne, evenals voor de inschakelspanning van een autoversterker worden gezrukt.
• De aansluiting contact +12V (7)要去en kabel worden verbonden die alleen bij ingeschakeld contact +12V levert (klem 15 van het boordnet).

Klem deze aansluiting Niet op continu stroom odomat anders bij een langere standtijd van het voertuig de accu leeg kan raken.

• De aansluiting massa (8) worden met de carrosserie van de auto verbonden.

Vanwege de steeds vaker toegepaste lijmtechniek resp. gelakte metalen onderdelen worden het elektrische geleidingsvermögen verminderd. Daarom is nicht ieder metalen onderdeel geschikt als massapunt.

Elektrische aansluiting

Batterij afstandsbedieningplaatsen/vervangen

Let bij hetplaatsen van de batterijen op de juiste polariteit.

Laat batterijen nicht achteloos liggen; er bestaat het gevaar dat deze door kinderen of huisdieren worden ingeslikt. Raadpleeg bij inslikken onmiddelijk een arts.

Lekkende of beschadigde batterijen können bij huidcontact bijtende wonden veroorzaken. Draag waarom in dit geval beschermende handschoenen.

Let erop dat de batterij Niet wordt kortgesloten of in vuur wordt geworpen. De batterij mag nicht worden opgeladen. Er bestaat explosiegevaar.

Verwijder de batterij indien het apparaat langereijd Niet worden gebruikt.

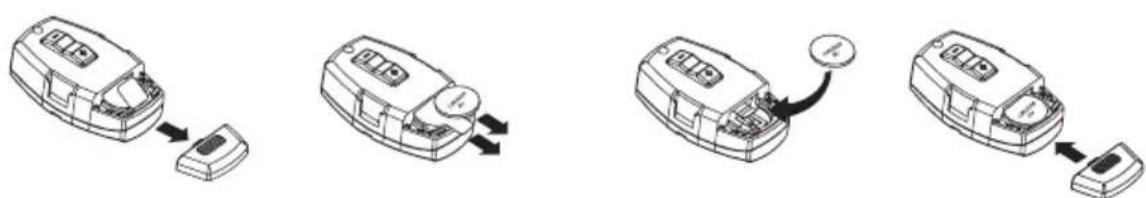

• Neem de afstandsbediening uit de stuurhouser, zoals hiervoor beschreven.
• Verwijder het deksel van het batterijvak aan dechterkant van de afstandsbediening.
• Plaats een neue 3V lithium knoopel CR2025 volgens de juiste poolrichting. De pluspool van de batterij moet maar boven wijzen.
• Sluit het batterijvak. Het deksel moet hoorbaar vastklikken.
• Bevestig de afstandsbediening wee in de stuurhouser, zoals hiervoor beschreiben.

• Wanner de afstandsbediening Niet goedeer, is de batterij leeg en moet worden verrangen door een neue batterij van hetzelfde type.
• Hierboven worden beschreiben hoe de batterij moet worden verwangen.
• Vervang hierbij de ontladen batterij door een neue batterij van hetzelfde type.

Neem het apparaat pas in gebruik wonneer u zich met de functies en met deze gebruiksaanwijzing vertrouwd heeft gemaakt.

Controleer nog een keer of alle aansluitingen correct zich. Klem na de contrôle de minpool van de bois daccu weeer aan.

Algemene bediening

-Toets/MUT(1)

Druk deze toets in, om het toestel in te schakelen.

Voor het inschakelen kan ook iedere andere toets worden gedrukt.

Druk lang op deze toets wanner het toestel is ingeschakeld om het opnieuw UIT te schakelen.

Druk kort op deze toets wanner het toestel is ingeschakeld om het volume bij het afselen uit te schakelen.

Gebruik deze functie, wanneer u de actuèle weergave even wilt onderbreken, bijv. om een voetganger maar de weg te vragen.

Om het volume opnieuw te activeren, drukt u opnieuw op de toets of draait u aan de draairegelaar VOLUME (4).

-Toets PAIR/MODE (12)

Met deze toets worden de verschillende audiobronnen geselecteerd.

ledere druk op de knop schakelt over maar de volgende bron:

TUNER > USB PLAY > SD PLAY > BT AUDIO > AUX

Wanner een van de bronnen Niet actief is, d.w.z. er is geen medium geplaatst of er is geen Bluetooth®-apparaat aangesloten, worden de bron bij de selectie overgeslagen.

Draairegelaar VOLUME (4)

Bij normale werkung worden met de draaiknop VOLUME het geluidsvolume ingesteld.

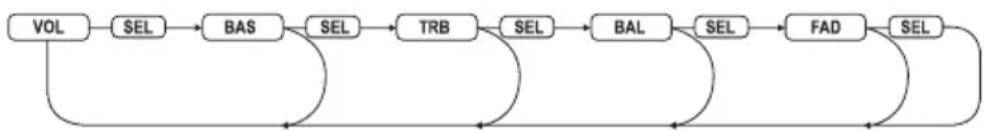

Druk een ofeer kerop de drairegelaar VOLUME om de parameters BAS (regeling lage tonen), TRB (regeling hoge tonen), BAL (instelling van de balans) en FAD (instelling van de fader) door te draaien aan de drairegelaar VOLUME te veranderen.

- LCD-schem (8)

Op het LCD-schem (8) worden alle informatie, afhankelijk van de weergegeven audiobron (radio, SD-speler, enz.) weergegeven.

-Toets 0/DISP(7)

Met deutsche toets worden verschillende informatatie op het LCD-schem (8) weergegeven.

Door de toets nog een keer in te drukken, worden de weergave telkens verder geschakeld.

Wordt de toets nicht meer bediend, dan schakelt de weergave na korteijd waar terug maar de oorspronkelijke informatie.

Bij ontvangst van een RDS-zender:

Radiomodus: Stationsnaam > tijd > zendfrequentie > programmatype

SD/USB-gebruik: Trackweergave > tijd > ID3-informatie > stationsnaam >Zendfrequentie > programmatype

Bij ontvangst van een Niet-RDS-zender:

Radiomodus: Zendfrequentie > tijd > PTY NONE

SD/USB-gebruik: Trackweergave > tijd > ID3-informatie >Zendfrequentie > PTY NONE

-Toets /BND/LOU/CLR(5)

Deze toets schakelt de loudness-functie in ofuit.

Druk op de toets en houd deze ingedrukt om de loudness functie in ofuit te schakelen.

LOUD ON: De loudness-schakeling is geactiveerd.

LOUD OFF: De loudness-schakeling is uitgeschakeld. De klank worden nicht beinvloed.

Het menselijkoor hoor de lage en hoge tonen bij een lager geluidsvolume slechter. Door een stijging van deze freiquentiebereiken bij lage geluidsvolumes (loudness-correctie) worden dit effect tegengegaan en de muziekweergave klinkt naturuilijk.

Bediening

Toets 8 / EQ / TA (23)

Druk kort op deze toets om de verschillende equalizer-voorinstellenen op te roepen.

FLAT Equalizer ingeschakeld, lineaire frequentiegang

CLASSICS Voorinstelling voor klassieke muzzlek

POP M Voorinstelling voor popmuziek

ROCK M Voorinstelling voor rockmuziek

DSP OFF Equalizer uittgeschakeld

-Toets RESET (13)

Deze toets zet alle installingen op de in de fabriek ingestelde waarden terug.

Druk op deze toets in de volgende gevallen:

• na voltooiing van de inbouw- en aansluitwerkzaamheden
• wonneer het apparaat Nieteer op toetsbedieningen reageert
• wanner op het scherm ondefinierebare tekens worden weergegeven

Menu-installingen

Draairegelaar VOLUME (4)

Om menu-installingen te selecteren, drukt u eerst langer (>2 seconden) de draairegelaar VOLUME en cervolgens nog een keer, maar slechts kort, tot de gewenste functie op het scherm verschijnt.

De opties bij de betreffende instelling worden door draaien aan de draaiknop VOLUME geselecteerd.

BEEP ON/OFF

BEEP ON: Iedere toetsbediening worden met een signaaltoon bevestigd.

BEEP OFF: De toetsbevestigingstoon is gedeactiveerd.

P-VOL

Stel het inschakelvolume van het apparaat in door aan de draairegelaar VOLUME te draaien.

AREA EUR/USA

AREA EUR: Radiofrequentiebandinstelling voor Europa

FM 87,5-108MHz / 50kHz-intervallen

MW 522-1620kHz / 9kHz-intervallen

AREA USA: Radiofrequentiebandinstelling voor USA

FM 87,5-107.9MHz / 200kHz-intervallen

MW 530-1710kHz / 10kHz-intervallen

UUR 12/24H

12H: deijd worden in 12-uurs formaat weergegeven.

24H: deijd worden in 24-uurs formaat weergegeven.

PCLK ON/OFF

PCLK ON: deijd worden bij uitgeschakeld apparaat op het display weergegeven.

PCLK OFF: de hijd worden bij uitgeschakeld apparaat Niet op het display weergegeven.

Radiomodus

RDS als ontvangstconcept

De affkorting RDS betekent Radio Data Systeem, d.w.z. dat er onhoorbare, gecodeerde extra informatatie via de FM RDS zender worden meegestuurd.

U bent met de BSD-3023 in het bezit van een SD-tuner die in staat is deze gecodeerde gegevens die door bijna alle zendstations worden uit gezonden, te verwerken.

De volgende belangrijke extra informatie worden uit gezonden:

-programma identificatie (PI)
- verkeersberichtcode (TP)
- verkeersbericht worden UITgezonden (TA)
-programma servicenaam (PS)
- alternative frequencies (AF)
-programmatype (PTY)
- EON-informatie (EON)
-tijd (CT)

Programma Identificatie (PI)

Deze geveens helpen de ontvanger om een zender duidelijk te identificeren. Ze makeh het de radio möglichk om tussen regio's te onsderchiden waarin hetzelfde programma wordt uit gezonden. De autoradio schakelt dus bij een zwakker wordende ontvangst alleen om aan een sterkere zender diedezelfde programma-identificatie uitzendt.

Verkeersbericht-code (TP)

Door dit signaal herkent de ontvanger dat een zender met verkeersinformatie worden ontvangen.

Verkeersbericht worden uitgezonden (TA)

Door dit signaal kan de zender een uit gezonden verkeersbericht herkennen en indien nodig de lopende weergave van een andere bron onderbreken.

Programma Servicenaam (PS)

Deze informatie geeft de ontvanger aan welke zender momenteel worden ontvangen. Deze wordt direct op het display van de autoradio weergegeven (bjv. RADIO 3FM).

Er worden een lijst van alternatieve frequencies meegestuurd die hetzelfde programma uitzenden. Wanner de ontvangen zender te zwak worden, dan herkent de ontvanger met behulp van het AF-signaal op welke frequencies hij maar een zender moet zoeken, die better te ontvangen is.

Programmatype (PTY)

Deze code geeft de luisteraar informatatie over de inhoud van het uit gezonden programma (bijv. sport, klassiek, nieuws, enz.). De luisteraar kan dus doelgericht maar een bepaald programma zoeken.

Bovendien kan een nationalr rampalarm op deze manier worden verspreid. De PTY-service wordenichter Niet door alle zenders aangeboden.

EON-informatie (EON)

Vele zenderketens met verschilnde programma's hebben maar een programma met verkeersinformatie. Wanneer er EON-informatie mee uit gezonden worden, schakelt een zodanig uitgevoerd apparaat bij verkeersberichten maar de verkeerszender om, hoewel er� aanander programma van de zenderketen worden geluisterd.

Wanner men bijvoorbeeld aan Bayern 4 (zonder verkeersbericht) luistert, schakelt het apparaat bij een geactiveerde TA-toets gedurende het verkeersbericht om aan Bayern 3 (met verkeersbericht).

Tijd (CT)

Veel zenders zenden de actuèleijd in de RDS-gegevensuit. Wonneer het apparaat dit signal ontvangt, worden de klok automatisch opijd gezet.

Het RDS-systeme haeft dus het voordeel, dat bij het verlaten van een zendergebied het omschakelenaar eenzfelfde,beter te ontvangen zender automatisch wordt uitgevoerd. De omschakeling wordt ether alleen uitgevoerd, wonneer een betere zender met hetzelfde programma aanwezig is.

Korte, aan de ontvangst te wijten signaalverzwakkingen, hunnen ook door het RDS-systemn Niet worden geelimeerd, waar dat een voortdurend heen en weer schakelen van de autoradio het gevolg zou zich. Dit zou door de luisteraar als veel storender worden ervaren dan kortstondige ontvangstoringen.

Een ander voordeel van het RDS-system is de vermeling van de zendernaam. De zendernaam van een RDS-zender worden op het scherm van de autoradio weergegeven.

Functie van de afzonderlijke toetsen

-Toets /BND/LOU/CLR(5)

Met deze toets worden het bandbereik van het radiogedeelte gekozen.

Er staan 3 UKW-bereiken en een MW-bereik ter beschikking:

$$ F 1 > F 2 > F 3 > M W $$

Op elk van de drie bandbereiken konnen 6 zenders op de stationtoetsen 1-6 (18) worden opgeslagen.

Toetsen en (2)

Met deze toetsen worden de ontvangstfrequentie gewijzigd om zenders in de radiomodus in te stellen.

Door kort te drukken op een toets start het automatisch zoekenaar zenders (schermweergave SEARCH).

Het zoeken stopt pas bij de volgende goed te ontvangen zender.

Wanner een toets longer ingedrukt worden, is het handmatig zoeken waar zenders geactiveerd.

Op het scherm verschijnt MANUAL.

De freiendentie wordt in deze modus net zolang veranderd tot de betreffende toets wee rwordt losgelaten. Een korte druk op de toets verandert de freiendentie stapsgewijs.

Als langereijd nicht op de toetsen worden gedrukt, schakelt het apparaat weever maar het automatisch zenderzoeken. Op het scherm verschijnt kort AUTO.

- Stationtoetsen 1-6 (18)

Door een korte druk op deze toetsen kan men direct een van tevoren opgeslagen zender selecteren.

Om een op dat moment beluisterde zender op te slaan,要去envoudig de gewenste toets longer dan 1 seconde worden ingedrukt.

Elk van de drie UKW-bandbereiken (F1-3) en het MW-ontvangstbereik heeft zes stationtoetsen. In totaal konnen dus 24 stationtoetsen worden bezet.

Toets ^* AS/PS (10)

Wordt deze toets kort gedrukt, dan worden de onder de stationstoetsen 1-6 (18) opgeslagen zenders telkens enkele seconden lang opgeroepen.

Druk de toets opnieuw om de kanaalzoekfunctie te onderbreken.

Wanner de toets langer ingedrukt worden, worden alle goed te ontvangen zenders automatisch op de stationtoetsen 1-6 (18) opgeslagen.

Na deze procedure worden de opgeslagen zenders als hierboven beschreiben gedurende enkele seconden opgevraagd.

Toets 7 / AF/MON (22)

Toets 7 / AF / MON (22) eenmaal kort indrukken > AF is ingeschakeld

Toets nog een keer indrukken > AF isuitgeschakeld

De toets 7 / AF / MON (22) vraagt de automatische zenderverbetering op.

Op het scherm verschijnt de weergave "AF".

Wanner er een zwakke of helemaal geen RDS-zender worden ontvangen, knippert de indicator.

Bij een goed te ontvangen zender verschijnt het symbol continu.

Alleen in de AF-functie kan het apparaat bij het verlaten van het zendgebied zichstandig maar een betere zender omschakelen.

Mono/stereo-omschakeling:

Druk op de toets 7 / AF / MON (22) en houd deze toets ingedrukt om het radio-ontvangsttype van mono waar stereo om te schaken.

Wanner u opniew lang op de toets drukt, worden het andere ontvangsttype geselecteerd.

Bediening

Toets 8 / EQ / TA (23)

Toets 8 / EQ / TA (23) lang indrukken > TA is ingeschakeld

Toets nogmaals lang indrukken > TA isuitgeschakeld

Wanner een zender met verkeersberichten worden ontvangen, worden op het scherm TP = Traffic Program weergegeben.

Bij een geactiveerde TA-functie verschijnt bovendien de afkorting TA op het display.

Bij het afspelen van een andere bron (bijv. SD) worden het programma voor de duur van het verkeersbericht stil geschakeld.

Wanner een lopende uitzending erg zacht staat, gaat het geluidsvolume van het verkeersbericht automatisch omhoog maar een goed hoorbaariveau.

Na afloop van het bericht worden het eerder ingestelde volume weeer teruggezet.

Toets 9/PTY (9)

Met deze toets schakelt u de PTY-functie in. Dit herkent u aan de PTY-weergave op het scherm.

Na op de PTY-toets te—heben gedrukt, geeft het display het geselecteerde programmatype aan.

Stel met de draairegelaar VOLUME (4) het gewenste programmatype in en druk op een van de toetsen of (2) om het zoeken te starten.

Nu begint het zoeken maar een zender van dit programmatype.

Er zijn de volgende programmatypen beschikbaar:

- Instellen van de RDS-parameters

Om de RDS-parameters in te stellen, drukt u eerst langer (>2 seconden) op de toets 9/PTY (9) en nervolgens nog eenkee, maar slechts kort, tot de gewenste functie op het scherm verschijnt.

De opties bij de betreffende instelling worden door draaien aan de draaiknop VOLUME (4) geselecteerd.

De volgende instellingen zijn möglichk:

TA SEEK/ALARM

TA SEEK: Het toestel zoekt bij verlies van het verkeersbericht zichstandig een nieuwe zender met verkeersbericht-code.

TA ALARM: Het toestel geeft een waarschuwingssignaal, wanner de verkeersbericht-code nicht meer ontvangen kan worden.

PI SOUND/MUTE

Reactie van het apparaat, wanner men in een zendgebied komt waar 2 verschillende zenders met een verschillende programma-identificatie (PI) vanuitdezelfde AF(alternatievefreqentie)zenden:

PI SOUND: De radio schakelt gedurende enkele seconden maar de(APpe zender en dan wee terug.

PI MUTE: De neue zender worden gedempt.

RETUNE L/S

RETUNE L: Wanner er geen verkeersbericht-code meer ontvangen worden, start het automatische zoeken waar zenders na 90 seconden.

RETUNE S: Wanner er geen verkeersbericht-code meer ontvangen worden, start het automatische zoeken waar zenders na 30 seconden.

MASK DPI/ALL

Reactie van het apparatusaat bij het zoekenaar zenders:

MASK DPI: Alternatieve frequencies met verschillende programma-informatie (PI) worden nicht in aanmerking genomen.

MASK ALL: Alternatieve frequencies met verschillende programma-informatie (PI) en alternatieve frequencies met hoge signalsterkte, maar zonder RDS-informatie worden nicht in aanmerking genomen.

Bediening

EON TA LO/DX

Reactie van het toestel bij het omschakelenaar EON-verkeersberichten:

EON TA LO: Het apparaat schakelt alleen maar EON-verkeersberichten om, wonneer de signalsterkte van de EON-zender goed is en er geen storingen verwacht worden.

EON TA DX: Het apparaat schakelt algid waar EON-verkeersberichten om; er worden geen rekening gezchoolen met de signalsterkte.

TA VOL

Bij de verkeersberichten en geactiveerde TA-functie worden hier het vooraf ingestelde volume geselecteerd als het ingestelde volume lager is.

Stel het gewenste volume voor de berichten in door te draaien aan de draaiknop VOLUME (4).

REG ON/OFF

REG ON: Het apparaat schakelt bij een verzwakkende ontvangst alleen maar een andere_freqentie met precies hetzelfde programme.

REG OFF: Het apparaat schakelt bij verzwakkende ontvangst ook maar een andere zender metdezelfde regionale identificatie.

USB/geheugenkaart-modus

Het apparaat heeft een USB-interface en een geheugenkaartlezer voor SD/MMC-kaarten.

MP3-bestanden die op deze media opgeslagen zijn, können weergegeben worden.

Verbind geen MP3-speler met de USB-poort, wanneer deze via batterijen worden aangedreven.

De stroomvoorziening van de USB-poort kan de geinstalleerde batterijen opladen en daardoor tot de oververhitting of het ontploffen van de batterijen leiden.

USB-media en USB-harde schijven tot max. 32 GB en een stroomopname van max. 500mA können aan de USB-poort worden aangesloten.

Op de USB-interface werken alleen USB-opslagmedia. MP3-spelers met USB-aansluiting schakelen bij het insteken in deze aansluiting in de regel in de PC-modus. In deze modus is het afspelen van muziekbestanden Niet möglich. U kuntECHter op elk moment de audio-uitgang van een MP3-speler aan de aansluiting AUX IN (24) aansluiten.

SD/MMC/kaarten en SDHC-kaarten tot max. 16 GB worden ondersteund.

De media moeten FAT 16 of FAT 32 geformatteerd zich.

Vanwege de große verscheidenheid van apparaten met USB- en SD/MMC-kaartinterfaces en hun soms erg fabricagespecifieke functies kan nicht gegardeerd worden dat alle media herkend worden en alle bedieningsmogelijkheden in combinatie met dit apparaat beschikbaar zich.

Als de opslagmedia Niet worden herkend, verwijdert u het nogmaals en sluit u het dan opnieuw aan.

• Stop uw USB-geheugenmedium in de aansluiting USB (25).
• Bij gebruik van een geheugenkaart steekt u deze in de geheugenkaartlezer (14).
• Het apparaat schakelt automatisch maar de betreffende ingang en start de weergave.
• Het staat geplaatste medium worden automatisch geselecteerd.

Toetsen en (2)

Deze toetsen dienen voor de keuze van de afzonderlijke nummers resp. voor het zoeken aan een bepaalde passage binnen een liedje.

De pijlen op de toetsen geven de Zoekrichting (vooruit resp. achechteruit) aan.

Druk de toetsen kort om maar de volgende of vorige track te springen.

Druk lang op de toetsen om binnen een track een bepaalde passage te zoeken. De weergave gebeurt in dit geval ensneld.

Toetsen DIR - (20) en DIR + (21)

Deze toetsen dieren voor de selectie van de map op het opslagmedium.

DIR- (20) kiest de voorgaande map.

DIR+ (21) kiest de volgende map.

Als er op het opslagmedium geen mappenstructuur aanwezig is, hebben deze toetsen geen functies.

-Toets II (15)

Druk op deze toets om het afspelen kort te onderbreken.

Door nogmaals te drukken, begint het afspelen weeer op deplaats waar was gestopt.

Toets SCN (16)

Druk op deze toets om iedere track ca. 10 seconden lang af te spelen.

Druk op deze toets en houd ingedrukt om alle tracks van de huidige map gedurende ca. 10 seconden af te spelten.

Om deze functie wee ter schakelen drukt u nog een keer op SCN (16).

De weergave worden vanaf hier weeer normalauiitgevoerd.

Toets RPT (17)

Druk op deze toets om de huidige track voortdurend te herhalen.

Druk op deze toets en houd ingedrukt om de tracks van de huidige map voortdurend te herhalen.

Om deze functie weeer uit te schakelen, drukt u nog een keer op RPT (17).

Toets SHF (19)

Druk op deze toets om alle tracks in willekeurige volgorde af te spelen.

Druk op deze toets om alle tracks in de huidige map in willekeurige volgorde af te spelen.

Om deze functie weeer uit te schakelen drukt u nog een keer op SHF (19).

De weergave worden vanaf hier opniew in de normala volgorde uitgevoerd.

- Zoekfuncties bij USB-/geheugenkaartmodus

Zoekenaartracknummers

• Druk een keer op de toets * + AS / PS (10) om het zoekenaar tracknummers te activeren.
• Kies met de draairegelaar VOLUME (4) het gewenste tracknummer.
• Druk op de draairegelaar VOLUME (4).
• De gewenste track worden automatisch afgespeeld.

Zoekenaartracknaam

• Druk tweekee op de toets ^ + AS / PS (10) om het zoekenaar tracknamen te activeren.
• De eerste letter van de track knippert.
• Kies met de draairegelaar VOLUME (4) de gewenste letters.
• Druk op de draairegelaar VOLUME (4). De tweede letter knippert.
• Kies op de beschreiben manier EVT. andere letters.
• Druk op de toets /BND / LOU / CLR (5).
• Alle tracks en=mappen die met de gekozen letter(s) beginnen, worden weergegeven.
• Kies met de draairegelaar VOLUME (4) de gewenste track of map.
• Als het bij de gekozen naam om een mapnaam gaat, worden op het scherm (, ) weergegeven.
• Kies in dit geval met de toetsen of (2) de tracknaam binnen deze map.
• Druk op de toets /BND / LOU / CLR (5).
• De gewenste track worden automatisch aufgespeeld.

• Druk drie keer op de toets * + AS / PS (10) om het zoekenaar mappingsnestuur te activeren.
• De eerste directory/map worden weergegeven.
• Kies met de draairegelaar VOLUME (4) de gewenste directory.
• Druk op de toets / BND / LOU / CLR (5). De directory is geseleerd en de naam van de eerste track resp. van de volgende subdirectory worden weergegeven.
• Met de draaiknop VOLUME (4) kiest u de gewenste track resp. de volgende subdirectory.
• Ga op de beschreiben manier verder tot de gewenste track weergegeven worden.
• Druk op de toets /BND / LOU / CLR (5).
• De gewenste track worden automatisch aufgespeeld.

Zoeken binnen de huidg gekozen directory

• Druk vier keer op de toets * + AS / PS (10) om het zoeken binnen de huidige directory te activeren.
• De naam van de huidige track worden weergegeven.
• Met de draaiknop VOLUME (4) kiest u de gewenste track resp. (, ,) om de gewenste subdirectory te kiezen.
• Ga verder zoals beschreiben in "Zoeken via de mappenstructuur".

Functies van de afstandsbediening

Bijna alle functies van de SD-tuner können ook met de meegeleverde stuurafstandsbediening worden uitgevoerd. Daarnaast kan het apparaat ook handig en veilig worden bediend via de Bluetooth® handsfreeset op het stuur.

De toetsen metdezelfde benamingen als op het apparaat hebben ookdezelfde functies.

De functie van de draairegelaar VOLUME (4) is hierbij echter ingedeeld in twee afzonderlijke bedieningselementen:

• De toetsen VOL ▲ (26) en VOL▼ (27) aan dechterzijde van de afstandsbediening nemen de functie over zoals bij het draaien aan de draairegelaar VOLUME (4).
• De toets / BND / LOU / CLR (5) heeft bezelfde functie als drukken op de draairegelaar VOLUME (4).

Bluetooth®-modus

Om een optimale telefoonontvangst möglich te makeen en de elektromagnetische straling in het voertuig zo laag möglich te houden, is het better om bij het gebruik van de mobiele telefoon algijd een buitenantenne te gebruiken.

Bij de mobiele telefoon要去 het automatisch opnemen van gesprekken geactiveerd worden op de SD-tuner (zie menu van de handsfree set) en ook op de mobiele telefoon (zie betreffende handleiding), zodate telefoon binnenkomende gesprekken automatisch accepteert. Dit is in vele landen een voorwaarde voor het legale gebruik van handsfree-installaties tijdens het rijden.

Bij Bluetooth®-bedrijf kan de SD-tuner als handsfree-installatie voor mobiele telefoons en/of als weergaveapparaat voor Bluetooth®A2DP-audio-streaming worden gebruikt. Vó Rodrat zicher een overdrachtussen uw mobiele teefoon resp. Bluetooth®-apparaat en de SD-tuner möglichk is, moeten beiden apparaten met elkaar worden verbonden. Deze procedure worden "pairing" genoemd.

Pairing

• Schakel uw Bluetooth®-apparaat in en activeer hier de pairing-modus (zie hiervoor ook de handleiding van het betreffende apparaat). Het apparaat zoekt dan waar Bluetooth®-apparaten in het ontvangstbereik.
• Druk lang op de toets PAIR / MOD (12) tot het display PAIRING weergeeft.
• Werd de SD-tuner gezonden, dan geeft uw Bluetooth®-apparaat de naam CarBT waar.
• Geef het wachtwoord 0000 in, om de beiden apparaten te verbinden.
• Na een successvolle pairing-procedure geeft het display het Bluetooth®-symbool weer.
• Wonneer de verbindsprocedure Niet succesvol was, probeert u de procedure te herhalen. Evt.要去erst het apparaat CarBT in uw mobiele telefoon worden gewist (zie hiervoord handleiding van de mobiele telefoon).
• Tijdens de verbindingsprocedure werken alleen de draairegelaar VOLUME (4) en de toets 念 / MUT (1). Alle andere toetsen zijn tijdens de verbindingsprocedure vergrendeld.
• Om de verbindingsprocedure voortijdig af te breken, drukt u lang op de toets PAIR / MOD (12). Op het display worden PAIR END weergegeven.

Er kan alsijd maar een Bluetooth®-apparaat met de SD-tuner worden verbonden. Als er al een actieve Bluetooth®-koppeling bestaat,要去 deze verbinding eerst worden verbroken.

Als de SD-tuner of het Bluetooth®-apparaat, waarmee een actieve verbinding bestaat, wordenuitgeschakeld of buiten het bereik worden gebracht, worden de verbinding verb broken. Bij het opnieuw inschaken of zodiah het Bluetooth®-apparaat wee binnen het bereik van de SD-tuner komt, worden deverbinding automatisch wee hersteld. Op het display van de SD-tuner verschijnt het Bluetooth®-symbolool @opnieuw.

Om deze automatische totstandkoming van de verbinding möglich te make, moet deze functie op het Bluetooth®-apparaat waarschijnlijk worden geactiveerd (raadpleeg hiervoord de handleiding bij uw Bluetooth®-apparaat).

Menu van de handsfree set

• Druk bij een actieve Bluetooth®-verbinding op de toets T-MENU (6).
• Het menu van de handsfree-set worden weergegeven.
• Selecteer uit de verschillende menupunten door herhaaldelijk op de toets T-MENU (6) of op de toetsen of (2) te drukken.

PRE NUM: lijst van opgeslagen telefoonnummers (max. 10)

RECEIVED: Iijst van 10 staat inkomende oproepen

DIALED: lijst van 10 staat teuitgaande oproepen

MISSED: Iijst van 10 staat gemiste oproepen

AUTO ANS (MANU ANS): omschakeling:tussen handmatig en automatisch opnemen van telefoon

TALK XX: Instellen van het gespreksvolume

PRE NUM

Opslaan van telefoonnummers in het geheugen:

Kies PRE NUM.
- Draai aan de draairegelaar VOLUME (4) om de gewenste opslagplaats (0-9) te selecteren.
- Druk op de draairegelaar VOLUME (4).
Op het scherm verschijnt DIAL
- Voer met de cijfertoetsen (0-9) het gewenste oproepnummer in.
- Druk op de draairegelaar VOLUME (4) om het telefoonnummer op te slaan.

Druk kort op de toets / BND / LOU / CLR (5)ijdens het invoeren van het oproepnummer om het staat ingevoerde(Cljfer te wissen.

Druk lang op de toets / BND / LOU / CLR (5)ijdens het invoeren van het oproepnummer om het gehele telefoonnummer te wissen.

Als een telefoonnummer op een geheugenplaats worden opgeslagen waarop al een telefoonnummer stond, dan worden dit oude telefoonnummer gewist.

Kiezen uit het telefoonboek:

Kies PRE NUM.
- Draai aan de draairegelaar VOLUME (4) om de gewenste opslagplaats (0-9) te selecteren.
Druk op de toets (3)
- De verbinding worden gemaakt.

Snelkeuze:

Druk op de toets (3)
- Druk op de cijfertoets (0-9), waaronder het gewenste oproepnummer is opgeslagen en houd ingedrukt.
- De verbinding worden gemaakt.

RECEIVED

• Selecteer RECEIVED.
• Draai de draairegelaar VOLUME (4) om de nummers van de gemaaakte verbindingen wee te geben.
  Druk op de toets (3) om het weergegeven nummer te kiezen.
• De verbinding worden gemaakt.

Bediening

DIALED

• Selecteer DIALED.
• Draai de draairegelaar VOLUME (4) om de nummers van de 10IRST gekozen verbindingen wee ter te given.
• Druk op de toets (3) om het weergegeven nummer te kiezen.
• De verbinding worden gemaakt.

MISSED

• Selecteer MISSED.
• Draai de draairegelaar VOLUME (4) om de nummers van de gemaakte verbindingen, die werden gemist, weeren te gehen.
  Druk op de toets (3) om het weergegeven nummer te kiezen.
• De verbinding worden gemaakt.

AUTO ANS (MANU ANS)

• Selecteer AUTO ANS of MANU ANS.
• Stel met de draairegelaar VOLUME (4) de gewenste optie in.

AUTO ANS: automatisch oproep beantwoorden

MANU ANS: handmatig oproep beantwoorden

Wanner het handmatig beantwoorden is geselecterd, kan de inkomende oproep met de toets (3) worden beantwoord of met de toets BND / LOU / CLR (5) worden afgewezen.

TALK XX

• Selecteer TALK XX.
• Stel met de draairegelaar VOLUME (4) het gewenste gespreksvolumne in.

Opbouw van een telefoongesprek met handmatige nummerinvoer

• Druk op de toets (3) om maar de telefoonmodus te gaan.
• Kies het gewenste telefoonnummer met de numerieke toetsen (0-9).
• Het gekozen nummer verschijnt op het display.
• Druk nogmaals op toets (3) om op te bellen.

Druk kort op de toets BND / LOU / CLR (5)ijdens het invoeren van het oproepnummer om hetIRSTingevoerde cijfer te wissen.

Druk lang op de toets / BND / LOU / CLR (5)ijdens het invoeren van het oproepnummer om het gehele telefoonnummer te wissen.

Numerherhaling

• Druk tweeemaal op de toets (3) om de nummerherhaling te activeren.
  Op het display verschijnt LAST NUM.
• Druk lang op de toets (3) om het LAST gekozen telefoonnummer te herhalen.

Opnemen van een inkomend telefoongesprek

• Lees hirtoe punt AUTO ANS (MANU ANS) onder "Menu van de handsfree-set".

Telefoongesprek in wacht zetten

• Drukijdens een actief telefoongesprek op de toets (3) om het gesprek te onderbreken.
• Druk opniew op de toets (3) om het telefoongesprek verder te zetten.

Deze functie worden Niet door elk mobiele telefoon ondersteund.

Beeindigen van een telefoongesprek

Druk op de toets /BND/LOU/CLR (5) om een telefoongesprek te beeindigen.

Gesprek overnemen

• Drukijdens een gesprek lang op de toets T-MENU (6) om het gesprek op de mobiele telefoon of de handsfree set over te nemen.

Nummerweergave

Bij een inkomende oproep worden het telefoonnummer van de beller op het display weergegeven.

Wanner de beller de nummerweergave heeft onderdrukt of wanner het GSM-network deze functie Niet ondersteunt, werkt de nummerweergave Niet.

Audio-streaming

Audio-streaming is het verzenden van audiogegevens (muziek) per Bluetooth® maar de SD-tuner.

Wanner u een A2DP-geschikt Bluetooth®-apparaat heeft, dan kurz u het zoals hiervoor beschreiben, via een pairing-procedure met de SD-tuner verbinden en een audioverzending opbouwen.

• Verzeker uzelf ervan, dat beiden apparaten m.b.v. pairing verbonden werden.
• Start de weergave/audioverzending bij uw Bluetooth®-apparaat (zie betreffende handleiding).
• Druk op de toets PAIR / MODE (12), totdat BT AUDIO op het display verschijnt.
• De audioverzending is nu geactiveerd.
• U kunt de weergave van uw Bluetooth®-apparaat nu met de toetsen en (2) en toets (15) Zoals gewoonlijk op afstand bedieren.

Onderhoud

Controller regelmatig de technische verilgheid van de SD-tuner. Kijk het aansluitsnoor en de behuizing op beschadigingen na.

Indien kan worden aangenomen dat gebruik zonder bevaren nicht meer möglichk is, moet het product buiten bedrijf worden gesteld en worden beveiligd gegen onopzettelijk gebruik. Verbinding met boordnet verbeken!

U mag ervan uitgaan dat een veilig gebruik Niet meer möglichk is indien:

• het apparataat zichtbaar is beschadigd
• het apparaat Niet meer goed functioneert of
• het te zwaar mechanisch is belast

Neem voordat u de SD-tuner reinigt of onderhoudt alsijd de volgende veriligeidsinstructies in acht:

Bij het openen van deksels en/of het verwijderen van onderdelen van het apparaat+kunnen spanningvoerende delen vrijkommen te liggen.

Daarom moet het apparaat voor onderhoud of reparatie worden losgekoppeld van alle spanningsbronnen.

Condensatoren in het apparaat+kennen nog geladen+zijn,zelfs als het van alle spanningsbronnen is losgekoppeld.

Een reparatie mag uitsluitend plaatsvinden door een technicus die vertrouwd is met de risico's resp. toepasselijkke voorschriften.

Vervangen van zekeringen

Let er bij verranging van zekeringen op dat uitsluitend zekeringen van het aangegeven type en met de juiste nominale stroomsterkte worden gebruikt (zie Technische gegevens).

Het repareren van zekeringen of het overbruggen van de zekeringhouser is Niet toegestaan.

• Na de scheiding van de stroomvoorziening (ISO-aansluitstekker afklemmen!) trekt u voorzichtig de zekering uit de houder naast de ISO-aansluiting.
• Vervang de zekering door een zekering van hetzelfde type.
• Verbind de SD-tuner nu pas weeer met het boordnet en neem.Deze in gebruik.
• Als de zekering opnieuw geactiveerd worden, breng dan het apparaat voor reparatie maar een specialzaak.

Onderhoud

Reiniging

De buitenkant van het apparaat mag slechts met een zachte, droge doek of kwast worden gereinigd.

Gebruik in geen geval agressieve schoonmaakmiddelen of chemische oplossingen, aangezien deze het oppervlak van de behuizing konnen beschadigen.

Gebruik

• Een te hoog volume binnen in de auto heeft tot gevolg dat akoestische waarschuwingssignalen Niet meer+kennen worden waargenomen. Hierdoor brengt u uzelf en andere wegbebruikers in gevaar. Let THAT op dat het volume Niet te hard staat.

• Onachtzaamheid in het verkeer kan leiden tot ernstige ongelukken. Daarom mag de Hifi-installatie uitsluitend worden bediend als de verkeersituatie het toelaat. Zorg bovendien dat uw aandacht door het bedieren van de installmentie Niet van het verkeer worden afgeleid.

• Het worden afgeraden gedurende een langereperiodeaar muziek met een te hoog volume te luisteren. Hierdoor kan het gehoor beschadigd raken.

Met de Renkforce BSD-3023 SD-tuner heeft u een betrouwbaar product aangeschaft dat volgens de{niewste technischeinzachten vervaardigd werden.

Toch kann zich problemen of storingen voordoen.

Daarom worden hieronder beschreiben hoe eventuele storingen können worden verholpen:

Neem altijd de veiligheidsvoorschriften in acht!

Geen weergave, scherm en verlichting branden nicht:

• Voertuigzekering defect. In de gebruiksaanwijzing van uw auto de betreffende zekering zoeken en controlleren.
• Apparaatzekering defect. Apparaat uitbouwen en de zekering controleren.
• Pluskabel/massakabel losgeraakt. Apparaat uitbouwen en de aansluiting van de kabel controeren.

Weergave alleen via een luidspreker:

• Balanceregeling versteld. Balanceregeling als beschreiben instellen.
• Luidsprekeraansluiting is losgerakt. Apparaat en/of luidspreker uittbouwen en aansluitingen controleren.

Weergave alleen via de voorste of achechterste luidsprekers:

• Faderregeling versteld. Faderregeling instellen.
• Luidsprekeraansluiting is losgeraakt. Apparaat en/of luidspreker uittbouwen en aansluitingen controleren.

Bij radiomodus worden nauwelijks zenders ontvangen:

• Antenne nicht geheel utgetrokken. Antenne geheel uittrekken.
• Antenneaansluiting is uit het apparaat losgeraat. Apparaat uitbouwen en aansluiting controleren.
• Antenne defect. Aansluiting, aarding en antennene controleren.

Storingen bij radio- en USB-/geheugenkaartmodus:

• Storingen komen via de pluskabel in het apparaatterecht. Extra ontstoringsfilter in de pluskabel inbouwen.
• Auto EVT. met extra ontstoringsstekkers, verdelergingers enz. ontstoren.
• Slechte massaverbinding. Massa-aansluiting controlleren, EVT. ander massapunt gebruiken.

Verhelpen van storingen

Bij het indrukken van de stationtoetsen hoogt men slechts ruis:

• Geen zender geprogrammeerd. Zender zoals beschreiben programmeren.

Het apparaat reageert nicht meer op de toetsbevelen of geeft vremde tekens op het scherm weer:

• Schakel het apparaat met de toets RESET (13) terug.

De Bluetooth®-audioverzending functioneert nicht:

• Het aangesloten apparaat ondersteunt de Bluetooth®A2DP-audioverzending Niet.
• Het apparaat is nicht met de SD-tuner verbonden. Voer de pairing-procedure UIT.

De overdrachtskwaliteit bij handsfree-bedrijf is slecht:

• De afstand:tussen microfoon en de luidsprekers van het voertuig is te gering.
• De microfoon bevindt zich in de luchtstroom van het schuifdak, een geopend raam, ventilatie o.d.
• De afstand:tussen de spreker en de microfoon is te groot.

Andere reparations dan hierboven beschreiben, mogen uitsluitend door een erkendvakman worden uitgevoerd.

Technische gegevens

Algemeen

Voedingsspanning 12 V/DC

Stroomopname 15 A max. / 6.5 mA stand-by

Zekering Vlakke autozekering 15 A

Batterij afstandsbediening 3V lithium knoopel CR2025

Uitgangsvermogen 4x40W(max.)

Luidsprekerimpedantie 4-8 Ohm

Interfaces. Bluetooth® USB en SD/MMC-Card

Telefoonnummergeheugen 10

Inbouwschacht 1 DIN (182 x 53 mm)

Inbouwdiepte 115 mm

Gewicht 600 g

Tuner

Ontvangstbereik (Europa) FM 87,5 - 108.0 MHz/AM 522 - 1620 kHz

Ontvangstbereik (USA) FM 87,5 - 107,9 MHz/AM 530 - 1710 kHz

Frequentie-interval (Europa) FM 50 kHz/AM 9 kHz

Frequenie-interval (USA) FM 100 kHz/AM 10 kHz

Gevoeligheid FM 10 dbμ/AM 32 dBμ

Tussenfrequentie FM 10.7 MHz/AM 450 kHz

FM-stereoscheiding >25 dB

USB/geheugenkaart-modus

Frequentiebereik 20-20.000 Hz

Ruisafstand >60 dB

Kanaalscheiding >50 dB

Afspeelbare bestandsformaten MP3

Afspeelbare media. SD/MMC, SDHC max. 16 GB / USB max. 32 GB

Stroombelastbaarheid USB-uitgang max. 500 mA

Afvoer

Als het product zicheer werkkt, moet u het volgens de geldende wettelijkbebalingen voor afvalverwerking inlevenen.

Afvoeren van lege batterijen/accu's

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu's in te leveren; verwijdering via het huisvuil is Niet toegestaan.

Batterijen/accu's die schadelijke stoffen bevatten worden gekenmerkt door de hiernaast vermelde symbolen, die erop wijzen dat deze Niet via het huisvuil moot worden afgevoerd. De aanduidingen voor irriterend werkende, zware metalen zich: Cd = cadmium, Hg = kwik, Pb = lood. Lege batterijen/ accu's können gratis ingeleverd worden bij de verzamelplaatsen van uw gemeente of bij verkooppunten van batterijen en accu's.

Verklaring van conformiteit

Hierbij verklaart de fabrikant dat dit product in overeenstemming is met de voorwaarden en alle relevante voorschriften van de richtlij 1999/5/EG.

De verklaring van overeenstemming voor dit product vindt u op www.conrad.com.
