GEBRUIKSAANWIJZING CD7630 Renkforce

Inleiding 105
Bedieningselementen 106
Voorgeschreve genbruik 108
Productbeschrijving 109
Verklaring van symbolen 109
Veiligheidsvoorschriften 110
Mechanische inbouw 111

Inbouwplaats 111
Afnemen en aanbrengen van het bedieningspaneel 112
Inbouw in de radioschacht 113
Demontage 114

Elektrische aansluiting 115

Aansluiting van de luidsprekers en de stroomvoorziening 116
Aansluiting van de antenne 117
Aansluiting van de LINE-uitgangen 118
Aansluiting AUX IN 118

Bediening 119

Algemene bediening 119
Menu-installingen 121
Radiomodus 124
CD-modus 129
USB/geheugenkaart-modus 132

Gebruik 132
Onderhoud 133
Afvalverwijdering 134
Verhelpen van storingen 134
Technische gegevens 136

Inleiding

Geachte klant,

Hartelijk dank voor de aanschaf van dit product.

Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Volg de instructies van de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een ongevaarlijke werkking te garanderen!

Deze gebruiksaanwijzing hoor bij dit product. Deze bevat belangrijke instructies voor de inbedrijfstelling en het gebruik. Neem deze instructies in acht, ook wanneer u het product aan derden doorgeeft. Bewaar deze gebruiksaanwijzing zorgvuldig om later nog eens door te konnen lezen!

Alle voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaaren. Alle rechten voorbehonden.

Voor meer informatatie kunt u kijken op www.conrad.nl of www.conrad.be.

J RENKFORCE

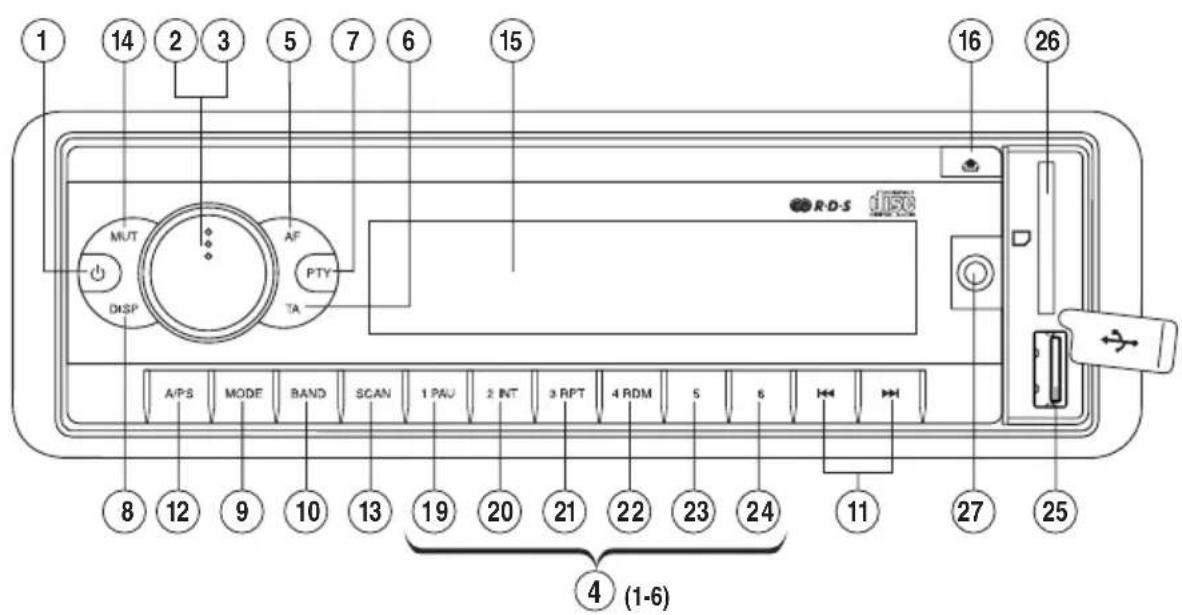

(1) Toets
(2) Toets SELECT
(3) Draaiknop VOLUME
(4) Stationtoetsen 1-6
(5) Toets AF (ALTERNATIVE FREQUENCY)
(6) Toets TA (TRAFFIC ANNouncement)
(7) Toets PTY (PROGRAM TYPE)
(8) Toets DISP (DISPLAY)
(9) Toets MODE
(10) Toets BAND
(11) Toetsen e
(12) Toets A/PS (AUTO SEEK/PROGRAM SEEK)
(13) Toets SCAN
(14) Toets MUT (MUTE)
(15) LCD-schem
(16) Toets

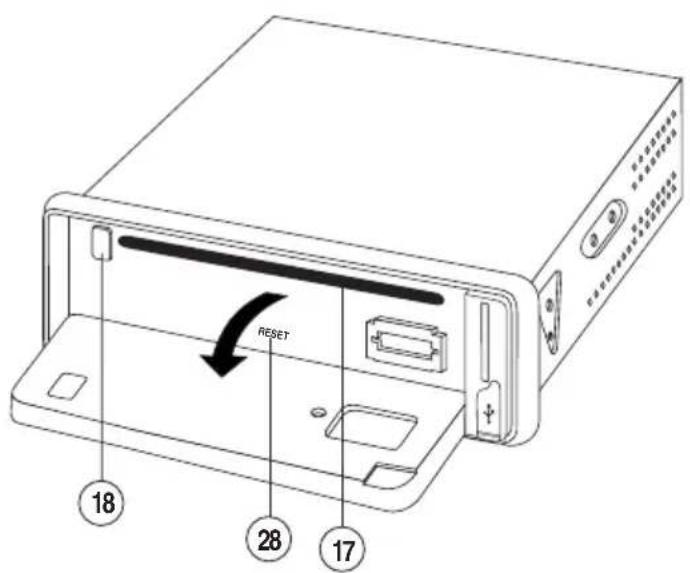

(17) CD-sleuf
(18) Toets
(19) Toets PAU (PAUSE)
(20) Toets INT (INTRO)
(21) Toets RPT (REPEAT)
(22) Toets RDM (RANDOM)
(23) Toets Track-10 (alleen bij MP3-weergave)
(24) Toets Track+10 (alleen bij MP3-weergave)
(25) USB-interface
(26) Geheugenkaartlezer
(27) Aansluiting AUX IN
(28) Toets RESET

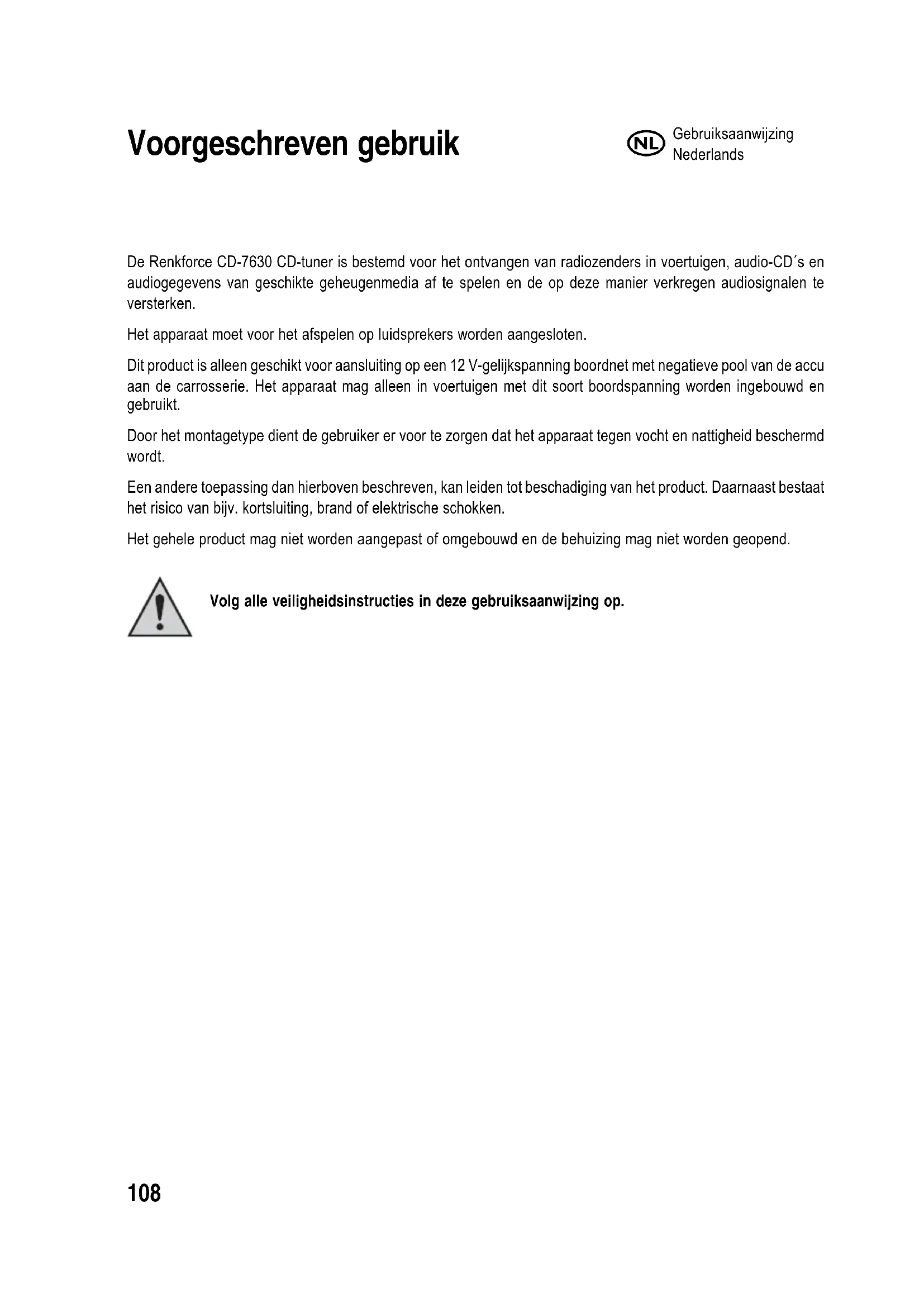

Voorgeschreiben gebruik

De Renkforce CD-7630 CD-tuner is bested voor het ontvangen van radiozenders in voertuigen, audio-CD's en audiogeveens van geschikte geheugenmedia af te spelelen en de op deze manier vergren audiosignalen te versterken.

Het apparaat moet voor het afspelen op luidsprekers worden aangesloten.

Dit product is alleen geschikt voor aansluiting op een 12 V-gelijkspanning boordnet met negatieve pool van de accuaan de carrosserie. Het apparaat mag alleen in voertuigen met dit soort boordspanning worden ingebouwd en gebruikt.

Door het montagetype dient de gebruiker er voor te zorgen dat het apparaat gegen vocht en nattigheid beschermd worden.

Een andere toepassing dan hierboven beschrenven, kan leiden tot beschadiging van het product. Daarnaast bestaat het risico van bijv. kortsluiting, brand of elektrische schokken.

Het gehele product mag nicht worden aangepast of omgebouwd en de behuizing mag nicht worden geopend.

Volg alle veiligheidsinstructies in deze gebruiksaanwijzing op.

Productbeschrijving

Dit apparaat is voorzien van een afneembaar front (bedieningspaneel), FM-stereo-radiogedeelte, een USB-interface, een MMC/SD-kaartlezer en een CD/CD-R/CD-RW/MP3/WMA-speler met de volgende kenmerken:

Hoog uitgangsvermogen (4 x 40W max.)
- Voorversterkeruitgang voor de aansluiting van een vermogenversterker
- Front AUX IN voor aansluiting van externe audiobronnen
- Elektronische regeling van volume, lage tonen, hoge tonen, fader en balance
- Digitale signalalprocessor voor de aanpassing van de klankkarakteristiek aan verschillende muzzlekgenres
- Loudness-schakeling
FM-tuner met RDS-function
- Nauwkeurige elektronische afstemming van de zenders door PLL-tuner
18 programmeerbare stationgeugens
- Handmatig/automatisch zoekenaar zenders inbeiderichtingen
- Automatische opslag van zenders/doorzoeken van het programmegeugen
- Elektronische schokonderdrukking ter voorkoming van onderbrekeningen bij de CD-weergave
- Alfanumeriek DOT-matrix-display
- ID3-dag-weergave bij afspelen van MP3's
Tijdinstelling via het RDS-system
ISO-aansluitterminal

Verklaring van symbolen

Het symbool met een uitroepteken wijst de gebruiker erop, dat hij/zij voor de ingebruikneming van het apparaat de gebruiksaanwijzing要去len en deze bij het gebruik in acht要去 nemen.

Het hand-symbool staat voor speciale tips en bedieningsinstructies.

Bij schade veroorzaakt door het Niet opvolgen van de gebruiksaanwijzing,ervalt hetrecht op garantie! Voor verrolgschade die hieruit ontstaat,zijn wij Niet aansprakelijk!

Voor materièle schade of persoonlijk letsel veroorzaakt door ondeskundig gebruik of het Niet opvolgen van de veiligheidsvoorschriften, zich wij Niet verantwoordelijk! In dergelijkkeGVallenervalt elke aanspraak op garantie!

• Om verilgheids- en vergunningsredenen is het eigenmachtig ombouwen en/of veranderen van het product Niet toegestaan.
• Als spanningsbron mag alleen het 12 V-gelijkspanning boisnet in het voertuig (negatieve pool van de accu aan de carrosserie van de auto) worden gezruikt. Sluit het apparaat nooit aan op een andere spanningsbron.
• Zorg voor een correcte ingebruikneming van het apparaat. Neem hierbij deze gebruiksaanwijzing inRCT.
• Bij een geopend apparaat of overbrugde veiligheidsschakeling kan onzichtbare laserstraling uittreden. Wanner er andere dan in deze gebruiksaanwijzing aangegeven bedieningselementen gebruikt of andere procedures toegepast worden, kan dit leiden tot een gevaarlijke blootstelling aan straling.
• Houd het product buiten bereik van kinderen; het is geen spelégoed. Kinderen können nicht inschatten welke gevaren aan het gebruik van elektrische apparatuur zich verbonden.
• Stel het apparaat Niet bloot aan hoge temperaturen, drup- of spatwater, sterke trillingen of hoge mechanische belastingen.
• Het apparaat mag nooit zonder toezicht in werkigijken.
• Laat verpakkingsmaterialien nicht achteloos slingeren. Dit kan voor kinderen gevaarlijk spelgoed zijn.
• Neem ook de veiligheidsinstrumenties en gebruiksaanwijzingen in acht van de andere apparaten die op het apparaat worden aangesloten.
• Indien u vragen heeft over de correcte aansluiting of als er problemen zijn waar u in de gebruiksaanwijzing geen oplossing voor kunt vinden, neemt u dan contact op met once technische helpdesk of met een andere elektromonteur.

In de meeste auto's is af fabriek een inbouwplaats voor de autoradio aanwezig. De keuze voor deze inbouwplaats is vanuit veiligheidstechnisch oogpunt gemaatk. Daarom is het verstandig de autoradio op deze plek in te bouwen.

Het toestel heeft een DIN-montageopening met de afmetingen 182x53mm nodig. Deze afmetingen zijn genormeerd en worden normala gesproken door alle autofabrikanten aangehouden.

Wanner ge inbouwuitparing aanwezig is, vraag dan uw dealer naar de beste montageplaats voor de autoradio.

Kies de inbouwpositie zorgvuldig, zodate het apparaat geen invloed heeft op het rijden van de bestuurder of hem/haar van het verkeersgebeuren afleidt.

Gebruik alleen het meegeleverde montagematerialiaal om een veilige montage te garanderen.

Wijzigingen aan het voertuig die door het inbouwen van de CD-tuner of andere componenten moodzakelijk zijn,要去en algijd zodenig worden uitgevoerd,dat daardoor geen verminderin van de verkeersveilighed of de constructieve stabiliteit van de auto worden voroorzaakt. Bij veel motorvoertuigen verralt de wettelijkige goedkeuring van een voertuig reeds door het uitzagen van een stuk metaal.

Omdat het apparaat bij gebruik warmte voortbrengt,要去 de montageplaats ongevoelig voor warmte zich.

Let op dat bij het boren van montagegaten elektrische kabels, remleidingen, brandstoftank enz. Niet worden beschadigd.

Neem bij gebruik van gereedschap voor het inbouwen van uw auto-HiFi-componenten.altijd de veiligheidsinstrumenties van de fabrikant van het betreffende gereedschap in acht.

Houd bij de montage van de autoluidsprekers resp. uw HiFi-installatie rekening met het gevaar dat bij een ongeluk verwondingen kutnen ontstaan door losgerukte apparatuur. Bevestig waar elk onderdeel stevig op eenplaats waar het geen gevaar vormt voor inzittenden.

Controleer vór de montage van het apparaat de diepte van de geplande montageplaats

Inbouwplaats

De inbouwhoek ten opzichte van het horizontale vlak moet kleiner dan 30^ zich. Een te schuin gemonteerd apparaat kan problemen bij het afspelen van cd's veroorzaken.

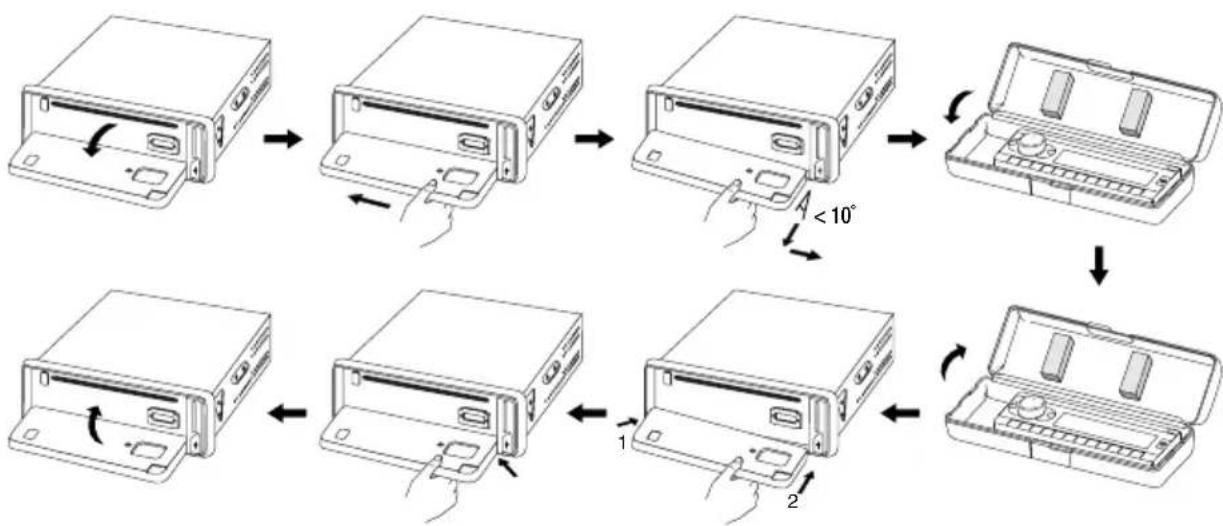

Afnemen en aanbrengen van het bedieningspaneel

Ter voorkoming van diefstal kan het front van het apparaat worden genomen.

Voordat u het frontgedeelte afneemt, drukt u op toets (1) om het apparaatuit te schakelen.
- Druk op de toets (15) en klap het frontpaneel open.
- Druk het front maar links en klik het aan de rechterkantuit de houder.
- Neem het frontpaneel van de radio en berg het op in het meegeleverde etui.
Voor hetplaatsen van het frontpaneel, drukt u eerst de linkerkant in de houder (zie onderstaande afbeelding, stap 1).
- Klik verzolgens de rechterkant van het front in de houder vast (stap 2).
- Klap het front weer omhoog totdat het vastklikt.
- Oefen waar bij geen druk uit op het display of de bedieningstoetsen.

Controller of u het frontpaneel met de juiste zijde boven op het apparaat hebt geplaatst.

Druk het bedieningsgedeelte Niet te stevig gegen het apparaat wanner u hetplaatst. Het kan eenvoudig worden geplaatst door het zich降到 het apparaat te drukken.

Wanner u het frontpaneel meeneemt, berg het dan op in het meegeleverde etui.

Inbouw in de radioschacht

• Neem het frontpaneel af.
  Maak het kunststof frame aan de voorkant van het apparaat voorzichtig los door het ieits maar buiten te buigen en van het apparaat te trekken.

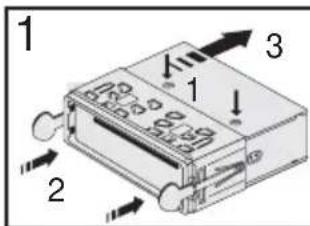

• Verwijder de twee borgmoeren van de CD-drive (afb. 1, punt 1).
• Ontgrendel het inbouwframe met de twee ontgrendelingssleutels (afb. 1, punt 2).
• Trek het inbouwframe maar achteren van het apparaat af (afb. 1, sunt 3).

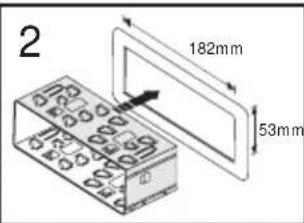

• Schuif het inbouwframe in de inbouwopening van het voertuig (afb. 2).

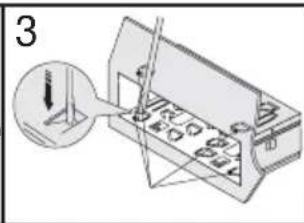

• Verbuig een paar van de sluitklemmen van het inbouwframe tot het frame goed in de inbouwopening is gefexeerd (afb. 3).
• Nadat u alle elektrische verbindingen tot stand heeft gebracht (zie „Elektrische aansluiting“), schuift u het apparaat in het inbouwframe tot het veilig vastklikt (afb. 4).
• Plaats het frame van het frontpaneel waar op het apparaat.

Bewaar de twee ontgrendelingssteutels zorgvuldig. Deze heeft u voor een eventuele demontage van het apparaat waar nodig.

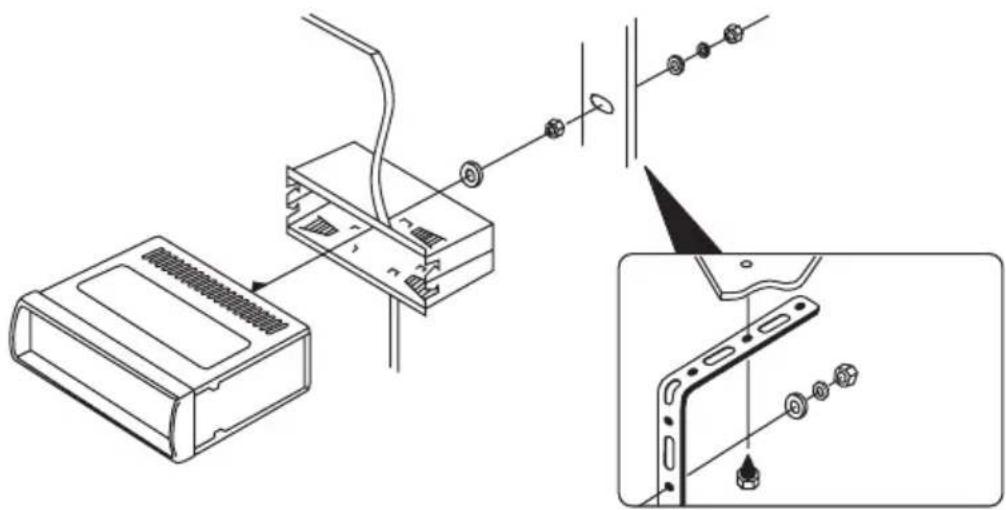

Beveilig het apparaat extra gegen schokken met de schroefpennen aan dechterkant van het apparaat.

Bij de meeste voertuigen is een dergelijk beveiliging reeds aanwezig. Mocht dit bij uw auto Niet het geval zich, dan dient u het apparaat met de meegeleverde geperforeerde strip te bevestigen.

Ga bij de bevestiging te werk zoals weergegeven op de volgende afbeelding:

Demontage

• Neem het frontpaneel af.
  Maak het kunststof frame aan de voorkant van het apparaat voorzichtig los door het ie'saar buiten te buigen en van het apparaat te trekken.
• Steek de twee ontgrendelingssleutels in de sleuven aan derijkantussen apparaat en inbouwframe, tot het apparaat los is.
  Draai de bevestiqingsschroef aan de achterkant van het apparaat los.
• Trek de autoradio aan de ontgrendelingssleutels voorzichtig uit het inbouwframe.
  Maak de ISO-aansluitstekker los, alsmede de antennestekker en de LINE-verbindingen.

De elektrische aansluiting mag uitsluitend door een deskundige worden uitgevoerd.

Om kortsluiting en waaruit voortkomende schade aan het apparaat te voorkomen, moetijdens het aansluiten de negatieve pool (massa) van de accu worden afgeklemd.

Sluit de minpool van de accu pas waar aan als u het apparaat volledig heeft aangesloten en de aansluiting goed is gecontroleerd.

Gebruik voor het testen van de spanning op de bekabeling van het boordnet uitsluitend een voltmeter of een diodetestlamp, aangezien normale testlampen te veel stroom opnemen waardoor de boordelektronica beschadigd kan raken.

Let bij het leggen van leidingen op dat deze Niet worden afgekneld of langs scherpe randenschuren; gebruik bij doorvoerpunten rubberbussen.

De bedrading maar de luidsprekers要去 steeds tweegerig worden uitgevoerd. Isoleer open verbindingsplaatsen. Zorg dat snoeren Niet door scherpe randen können worden beschadigd.

Gebruik uitsluitend luidsprekers met voldoende belastingscapaciteit (zie de technische gegevens).

Zorg dat alle luidsprekers volgens de juiste poolrichting zijn aangesloten - de plus- en min-markering要去en overeenkomen.

De aansluitkabels van de luidsprekers zich normaal gesproken gecodeerd: sommige luidsprekerfabrikanten markeren de (+)-kabel met een extra gekleurde streep, andere gebruikenECHTER een geribbelde kabel voor de (+)-pool en voor de (-)-pool daarentegen een gladde kabel.

Het apparaat is ontwikkeld voor gebruik met luidsprekerimpedancies van minimaal 4 Ohm. Sluit in geen geval luidsprekers met een lagere impedantie aan.

Bij de meeste voertuigen zijn de kabels voor de elektrische aansluiting en de aansluiting van de luidsprekers al tot aan de aanwezigige inbouwschacht gelegd.

Als dit nicht het geval is, dan moet er op worden gelet dat de achteraf ingebouwde kabels via de bijbehorende aanwezige boordzekeringen (zie gebruiksaanwijzing van het voertuig) zijn beveiligd.

Aansluiting van de luidsprekers en de stroomvoorziening

De CD-tuner beschicht over een ISO-systeemstekker.

Voertuigen die met een dergelijksteystemstekker zijn uitgevoerd,konnen bij een gelijke stekkerbezetting (vooraf controeren!)rechtstreeks met het apparaat worden verbonden. Bij een andere stekkerbezetting moet de aansluiting met behulp van een adapter worden uitgevoerd.

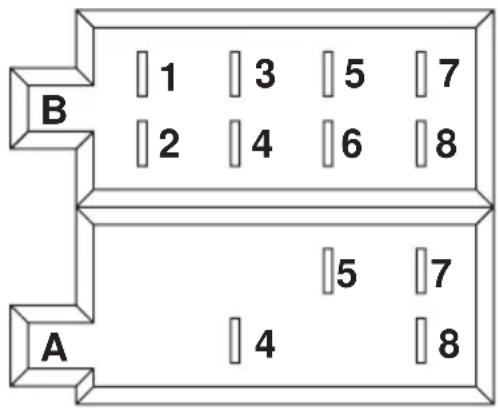

De contactbezetting van de aansluitbus van de CD-tuner worden weergegeven op de volgende afbeeldingen.

De betreffende bezetting van de systeemstekker van uw auto kutu bij uw dealer navragen.

Systeemstekker B (luidsprekeraansluiting)

(1) Luidspreker rechtsachter (+)
(2) Luidspreker rechtsachter (-)
(3) Luidspreker rechtsvoor (+)
(4) Luidspeker rechtsvoor (-)
(5) Luidspreker linksvoor (+)
(6) Luidspreker linksvoor (-)
(7) Luidspreker linksachter (+)
(8) Luidspreker linksachter (-)

Systeemstekker A (stroomvoorziening)

(1) nicht toegewezen
(2) nicht toegewezen
(3) nicht togewezen
(4) Continu stroom +12V
(5) Antennestuuruitgang
(6) nicht toegewezen
(7) Contact +12V
(8) Gewicht

• De aansluiting continu stroom +12V (4)要去en kabel worden verbonden die ook bij uitgeschakeld contact permanent 12V levert (klem 30 van het boordnet). Deze aansluiting worden gebruikt voor het opslaan van de gebruikersinstelleningen, deijd, enz.
• De antennestuuruitgang (5) levert bij ingeschakeld apparaat een spanning van +12V . Deze leiding kan voor de stroomverzorging van een elektrische antenne, evenals voor de inschakelspanning van een autoversterker worden gezrukt.
• De aansluiting contact +12V (7)要去en kabel worden verbonden die alleen bij ingeschakeld contact +12V levert (klem 15 van het boordnet).

Klem deze aansluiting Niet op continu stroom odomat anders bij een langere standtijd van het voertuig de accu leeg kan raken.

• De aansluiting massa (8) worden met de carrosserie van de auto verbonden.

Vanwege de steeds vaker toegepaste lijmtechniek resp. gelakte metalen onderdelen worden het elektrische geleidingsvermögen verminderd. Daarom is nicht ieder metalen onderdeel geschikt als massapunt.

Aansluiting van de antennae

• Verbind de antennestekker van uw voertuig met de antennebus anschter op het apparaat (bus naast de LINE-aansluitingen).
• Als uw voertuig is uitgerust met een andere antennestekker dan dient u een passende adapter te gebruiken die in een speciaalzaak verkrijgbaar is.

Aansluiting van de LINE-uitgangen

De CD-tuner beschicht over een LINE-uitgang voor de aansluiting van een vermogensversterker.

Gebruik voor de aansluiting van de cinch-bussen alleen hiervoor geschikte, afgeschermde cinch-kabels. Bij gebruik van andere kabels können zich storingen voordoen.

Houd de lenghte van de aansluitkabels zo kort möglichk.

Leg de kabels nicht in de buurt van andere kabels. Zo worden storende effecten op de kabels voorkomen.

Om verwormingen of verkeerde aanpassingen die tot schade aan het apparaat kuren leiden te voorkomen, mogen op de cinchaansluitingen alleen apparaten metdezelfde cinchaansluitingen worden aangesloten. Let hierbij ook op de aansluitwaarden in de „Technische gegevens".

• Verbind de bussen LINE OUT aan dechterzijde van het apparaat met de ingangen van een vermogensversterker.

De rode bus is de aansluiting voor het rechterkanaal

De witte bus is de aansluiting voor het linkerkanaal

Aansluiting AUX IN

Op de aansluiting AUX IN (27) kan een extern audioapparaat (bijv. MP3-speler) worden aangesloten, waarvan het signala via de autoluidsprekers worden weergegeven.

• Verbind de audiouitgang van het externe apparaat met de aansluiting AUX IN (27).

Neem het apparaat pas in gebruik wonneer u zich met de functies en met deze gebruiksaanwijzing vertrouwd heeft gemaakt.

Controleer nog een keer of alle aansluitingen correct zich. Klem na de contrôle de minpool van de bois daccu wee aan.

Algemene bediening

-Toets (1)

Met deze toets wordt het apparaat in- resp. uitgeschakeld. Druk langer op de toets om het apparaat uit te schakelen.

Voor het inschakelen kan ook op elke andere toets worden gedrukt.

Toets SELECT (2) en draaiknop VOLUME (3)

Bij normale werkung worden met de draaiknop VOLUME (3) het geluidsvolume ingesteld. Druk een ofmeer keren op de toets SELECT (2) om de parameters BAS (regeling lage tonen), TRE (regeling hoge tonen), BAL (instelling van de balans) en FAD (instelling van de fader) door draaien aan de draaiknop VOLUME (3) te veranderen.

Toets DISP (8)

Met deze toets worden verschillende informatatie op het LC-display (15) weergegeven. Door de toets nog een keer in te drukken, worden de weergave telkens verder geschakeld.

Wordt de toets nicht meer bediend, dan schakelt de weergave na korteijd waar terug maar de oorspronkelijke informatie.

Bij ontvangst van een RDS-zender

Radiomodus: Stationsnaam > Zendfrequentie > tijd > programmatype

CD-/MP3-Player modus: Trackweergave > stationsnaam >Zendfrequentie > tijd >programmatype

Bij ontvangst van een Niet-RDS-zender

Radiomodus: Zendfrequentie > tijd > NO PTY

CD-MP3-Player modus: Trackweergave > zendfrequentie > tijd > NO PTY

Met de toets DISP (8) is ook een handmatige instelling van dearend möglichk.

De tijd wird bij ontvangst van een RDS-zender, die ook deijdgegevens in de RDS-data meezendt, automatisch ingesteld.

• Druk op de toets DISP (8), totdat de vrij in het LC-display (15) verschijnt.
• Druk nogmaals op de toets DISP (8) en houd deze ingedrukt tot deijd begint te knipperen.
• Stel deijd in door aan te draaien aan de draaiknop VOLUME (3):

linksom draaien stelt het uur in.

rechtsom draaien stelt de minutes in.

• Druk nogmaals op de DISP-toets (8) om de instelleningen op te slaan.

-Toets MODE (9)

Met deze toets worden de verschillende audiobronnen geselecteerd. Ledere druk op de knop schakelt over maar de volgende bron:

AUX > TUNER > S-CDP > USB DRIV > MEM-CARD

Wanner een van de bronnen Niet actief is, d.w.z. er is geen medium geplaatst, worden de bron bij de selectie overgeslagen.

Toets MUT (14)

Deze toets activeert de mute-schakeling.

Druk op deze toets, wanner u de actuèle weergave even wilt onderbreken, bijv. om een voetganger maar de weg te vragen.

Om de mute schakeling wee ter deactiveren, drukt u weeer op de toets MUT (14).

- LC-display (15)

Op het display (15) wordt alle informatie, afhankelijk van de weergegeven audiobron (radio, CD enz.) weergegeven.

-Toets (19)

Druk op deze toets om het bedieningspaneel open te klappen.

-Toets RESET (28)

Deze toets zet alle instellingen op de in de fabriek ingestelde waarden terug.

Druk op deze toets in de volgende gevallen:

• na voltooing van de inbouw- en aansluitwerkzaamheden
• wonneer het apparaat Nieteer op toetsbedieningen reageert
• wonneer op het display ondefiniereerbare tekens worden weergegeven

Menu-installingen

-Toets SELECT (2) en draiknop VOLUME (3)

Om menu-installingen te selecteren, drukt u eerst langer (> 2 seconden) op de toets SELECT (2) en verwolgens nog een keer, maar slechts kort, tot de gewenste functie op het display verschijnt.

De opties bij de betreffende instelling worden door draaien aan de draaiknop VOLUME (3) geselecteerd.

TA SEEK/ALARM

TA SEEK: Het toestel zoekt bij verlies van het verkeersbericht een neue zender met verkeersbericht-code.

TA ALARM: Het toestel geeft een waarschuwingssignaal, wonneer de verkeersbericht-code nicht meer ontvangen kan worden.

MASK DPI/ALL

MASK DPI: Automatische omschakeling maar de het beste te ontvangen freiorentie van de geselecteerde zenderketen alleen wonneer hier ook RDS-signalen uit gezonden worden.

MASK ALL: Automatische omschakeling maar de het beste te ontvangen freiagentie van de geselecteerde zenderketen runawayer hier geen RDS-signalen uit gezonden worden.

RETUNE S/L

RETUNE S: Wanner er geen verkeersbericht-code meer ontvangen worden, start het automatische zoeken waar zenders na 30 seconden.

RETUNE L: Wanner er geen verkeersbericht-code meer ontvangen worden, start het automatische zoeken waar zenders na 90 seconden.

DSP

DSP OFF: De digitale signalprocessor isuitgeschakeld.

POP M: De klankkarakteristiek is aan popmuziek aangepast

ROCK M: De klankkarakteristiek is aan rockmuziek aangepast.

CLASS M: De klankkarakteristiek is aan klassieke muziek aangepast.

FLAT M: De DSP is ingeschakeld, maar er vindt geen klankaanpassing plaats.

LOUD ON/OFF

LOUD ON: De loudness-schakeling is geactiveerd.

LOUD OFF: De loudness-schakeling is uitgeschakeld. De klank worden nicht beinvloed.

Het menselijkoor hoor de lage en hoge tonen bij een lager geluidsvolume slechter. Door een stijging van deze freiorentiebereiken bij lage geluidsvolumes (loudness-correctie) worden dit effect tegengegaan en de muziekweergave klinkt naturlijkler.

MULT ON/OFF

MULT ON: Multisession CD's worden geheel afgespeeld.

MULT OFF: Bij multisession CD's wordt alleen de eerste sessie afgespeeld.

Zelfgebrande CD's können in meerere sessies (meervoudige brandprocedures acheter elkaar) opgenomen worden. Wonneer hier MULT OFF is ingesteld, worden bij zulke CD's.altijd slechts de eerste sessie weergegeben.

BEEP ON/OFF

BEEP ON: ludere toetsbediening worden met een signaaltoon bevestigd.

BEEP OFF: De toetsbevestigingstoin is gedectiveerd.

SEEK 1/2

SEEK 1: Het zoeken waar zenders stoot bij de volgende goed ontvangen zender, ook wanner de toets DOWN (11) verder ingedrukt gezchoolen worden.

SEEK 2: Het zoeken waar zenders stoot bij de volgende goed ontvangen zender, ook wanner de toets UP resp. DOWN (11) worden losgelaten.

STEREO/MONO

STEREO: De radio-ontvangst geleurt in stereo.

MONO: De radio-ontvangst gebeurt in mono.

Bij zwakke zenders leidt de omschakelingaar mono-ontvangst tot minder stoorgeluiden.

LOCAL/DX

LOCAL: Het zoekenaar zendersstopt alleen bij sterke zenders.

DX: Het Zoeken waar zenders stoot ook bij zwakkere zenders.

VOL LAST/ADJ

VOL LAST: Het volume is na het inschakelen automatisch ingesteld op hetIRST gebruekte volume.

VOL ADJ: Na het inschakelen worden alsijd een vaste volume-instelling gekozen.

Stel dit volume in door nogmaals op de toets SELECT (2) te drukken en aan de draaiknop VOLUME (3) te draaien.

Radiomodus

RDS als ontvangstconcept

De affkorting RDS betekent Radio Data Systeem, d.w.z. dat er onhoorbare, gecodeerde extra informatatie via de FM RDS zender worden meegestuurd.

U heeft met de CD-7630 een CD-tuner die in staat is deze gecodeerde gegevens, die door bijna alle omroepen worden uit gezonden, te verwerken.

De volgende belangrijke extra informatie worden uit gezonden:

programma identificatie (PI)
- verkeersberichtcode (TP)
- verkeersbericht worden UITgezonden (TA)
programma servicenaam (PS)
- alternative frequencies (AF)
-programmatype (PTY)
- EON-informatie (EON)
-tijd (CT)

Programma Identificatie (PI)

Deze geveens helpen de ontvanger om een zender duidelijk te identificeren. Ze makeh het de radio möglichk om tussen regio's te onderscheiden waarin hetzelfde programma wordt uit gezonden. De autoradio schakelt dus bij een zwakker wordende ontvangst alleen om maar een sterkere zender diedezelfde programma-identificatie uitzendt.

Verkeersbericht-code (TP)

Door dit signaal herkent de ontvanger dat een zender met verkeersinformatie worden ontvangen.

Verkeersbericht worden uitgezonden (TA)

Door dit signaal kan de zender een uit gezonden verkeersbericht herkennen en indien nodig de lopende weergave van een andere bron onderbreken.

Programma Servicenaam (PS)

Deze informatatie geeft de ontvanger aan welke zender momenteel worden ontvangen. Deze wordt direct op het display van de autoradio weergegeven, bijr. RADIO 3FM.

Er worden een lijst van alternatieve frequencies meegestuurd die hetzelfde programma uitzenden. Wanner de ontvangen zender te zwak worden, kan de ontvanger dit herkennen aan het AF-signal op welke frequencies hij maar een zender要去zoeken die better te ontvangen is.

Programmatype (PTY)

Deze code geeft de luisteraar informatatie over de inhoud van het uit gezonden programma (bijv. sport, klassiek, nieuws, enz.). De luisteraar kan dus doelgericht maar een bepaald programma zoeken.

Bovendien kan een nationalr rampalarm op deze manier worden verspreid. De PTY-service worden zichter nicht door alle zenders aangeboden.

EON-informatie

Vele zenderketens met verschillende programma's hebben maar een programma met verkeersinformatie. Wanner er EON-informatie mee uit gezonden worden, schakelt een zodanig uitgevoerd apparaat bij verkeersberichten maar de verkeerszender om, hoewel er� aaner programma van de zenderketen worden geluisterd.

Wonneer men bijvoorbeeld aan Bayern 4 (zonder verkeersbericht) luistert, schakelt het apparaat bij een geactiveerde TA-toets gedurende het verkeersbericht om aan Bayern 3 (met verkeersbericht).

Tijd (CT)

Veel zenders zenden de actuèleijd in de RDS-gegevens uit. Wanner het apparaat dit signala ontvangt, worden de klok automatisch opijd gezet.

Het RDS-systeme haeft dus het voordeel, dat bij het verlaten van een zendergebied het omschakelenaar eenzfelfde,beter te ontvangen zender automatisch wordt uitgevoerd. De omschakeling wordt echter alleen uitgevoerd, wanner een betere zender met hetzelfde programma aanwezig is.

Korte, aan de ontvangst te wijten signaalverzwakkingen, hunnen ook door het RDS-systeem Niet worden geelimeerd, waar dat een voortdurend heb en weer schakelen van de autoradio het gevolg zou zijn. Dit zou door de luisteraar als heel storender worden ervaren dan kortstondige ontvangstoringen.

Een ander voordeel van het RDS-system is de vermeling van de zendernaam. De zendernaam van een RDS-zender worden op het display van de autoradio weergegeven.

Functie van de afzonderlijke toetsen

- Stationontoetsen 1-6 (4)

Door een korte druk op deze toetsen kan men direct een van tevoren opgeslagen zender selecteren.

Om een net beluisterde zender op te slaan moet gewoon de gewenste toets langer dan 1 seconde ingedrukt worden.

Elk van de drie FM-bandbereiken (FM1-3) heeft zes stationtoetsen. In totaal können dus 18 stationtoetsen worden bezet.

Toets AF (5)

De AF toets (5) vraagt de automatische zenderverbetering op.

Op het display verschijnt de weergave „AF". Wanner er een zwakke of helemaal geen RDS-zender worden ontvangen, knippert de weergave. Bij een goed te ontvangen zender verschijnt het symbol continu.

Bij ontvangst van een RDS-zender verschijnt op het display de naam van de zender.

Alleen in de AF-functie kan het apparaat bij het verlaten van het zendgebied zichstandig maar een betere zender omschakelen.

Regionale code

Druk ca. 2 seconden lang op de AF-toets (5), tot op het display de weergave REG ON resp. REG OFF verschijnt. Door nog een keer op de AF-toets te drukken, schakelt u:tussen de twee modi heen en wee. De normale displayweergave verschijnt na een pau seconden wee automatisch.

Wanner de regionale code ingeschakeld is (REG ON), schakelt het apparaat bij een zwakkere ontvangst alleen om aan een andere_freqentie met precies hetzelfde programma.

Wanner de regionale code uitgeschakeld is (REG OFF) schakelt het apparaat bij een zwakkere ontvangst ook om maar een andere zender metdezelfde regionale code.

Toets TA (6)

Toets TA (6) één keer kort indrukken > TA is ingeschakeld

Toets nog een keer indrukken > TA isuitgeschakeld

Wanneren zender met verkeersberichten worden ontvangen, wordt op het display TP= Traffic Program weergegeven.

Bij een ingedrukte TA-toets verschijnt de afkorting TA op het display. Nu können alleen nog zenders met verkeersbericht-code worden ontvangen.

Bij het afspelen van een andere bron (bijv. CD) worden het programma voor de duur van het verkeersbericht stil geschakeld.

Wanner een lopende uitzending erg zacht staat, gaat het geluidsvolume van het verkeersbericht automatisch omhoog maar een goed hoorbaariveau. Na afloop van het bericht worden het eerder ingestelde volume weer teruggezet.

Afhankelijk van de instelling TA SEEK of TA ALARM (zie het menu "Instellenen") gezakt het toestel bij ontvangstverlies een neue zender met verkeersbericht of geeft een waarschuwingssignaal.

Toets PTY (7)

Met deze toets schakelt u de PTY-functie in. Dit herkent u aan de PTY-weergave op het display.

Nadat de PTY-toets wered ingedrukt, geeft het display de geselecteerde programmasoort aan en na korte tijd begint het zoekenaar een zender van deze programmasoort (tijdens het zoeken knippert de LED).

Er zijn twee verschillende PTY-groepen (MUZIEK en SPRAAK). Deze worden geseleeteerd door de toets PTY (7) opnieuw in te dokken:

PTY groep MUZIEK > PTY groep SPRAAK > PTY UIT

Om de programmasoort te wijzigen drukt u op een van de stationtoetsen 1-6 (4). De toetsen zijn als volgt aan de programmasoorten toegewezen:

Toets PTY-groep MUZIEK PTY-groep SPRAAK

1 POP M, ROCK M NEWS, AFFAIRS, INFO

Met deze toets worden het bandbereik van het radiogedeelte gekozen. Er staan 3 FM-bereiken ter beschikking:

Op elk van de drie bandbereiken konnen 6 zenders op de stationtoetsen 1-6 (4) worden opgeslagen.

-Toetsen 11)

Met deze toetsen worden de ontvangstfrequentie gewijzigd om zenders in de radiomodus in te stellen.

Een korte druk op de toets verandert de frequentie handmatig stapsgewijs.

Wonneer een toets longer ingedrukt worden, is het zoeken maar zenders geactiveerd. Het zoeken stopt pas bij de volgende goed te ontvangen zender.

Toets A/PS (12)

Wordt deze toets kort gedrukt, dan worden de onder de stationstoetsen 1-6 (4) opgeslagen zenders telkens 5 seconden lang opgeroepen. Druk de toets opnieuw om de kanaalzoekfunctie te onderbreken.

Wanner de toets langer ingedrukt worden alle goed te ontvangen zenders automatisch op de stationtoetsen 1-6 (4) opgeslagen.

Na deze procedure worden de opgeslagen zenders als hierboven beschreiben voor de duur van 5 seconden opgevraagd.

Toets SCAN (13)

Deze toets start het zoekenaar zenders.

Wonneer een zender gezonden is, worden deze voor de duur van 5 seconden opgevraagd, daarna worden opnieuw het zoekenaar zenders gestart.

Druk nog een keer op de toets om het zoekenaar zenders te stoppen en de weergegeven zender verdter te beluisteren.

CD-modus

-Toetsen 11)

Deze toetsen dienen voor de keuze van de afzonderlijke nummers van een CD resp. voor het zoekenaar een bepaalde passage binnen een liedje.

De bijlen op de toetsen geben de Zoekrichting (vooruit resp. achechteruit) aan.

Druk de toetsen kort om maar de volgende of vorige track te springen.

Druk lang op de toetsen om binnen een track een bepaalde passage te zoeken. De weergave gebeurt in dit geval ensneld.

• CD-opening (17)

Schuif hier de CD voor de weergave in de CD-drive.

De CD要去 altijd met de beschren kant naar boven worden geplaatst.

-Toets (B)

Druk op deze toets om een geplaatste CD UIT te werpen.

-Toets PAU (19)

Druk op deze toets om de CD-weergave kort te onderbreken.

Door nogmaals te drukken, begint het afspelen weeer op de plaats waar was gestopt.

-Toets INT (20)

Druk op deze toets om)iedere track van de CD 10 seconden lang af te spelEN. Op het display verschijnt INT ON.

Om deze functie waar uit te schakelen drukt u nog een keer op INT (20). Op het display verschijnt INT OFF. De weergave worden vanaf hier weeer normala uitgevoerd.

-Toets RPT (21)

Druk op deze toets om de huidige track te herhalen. Op het display verschijnt RPT ON.

Om deze functie wee ter schakelen, drukt u nog een keer op RPT (21). Op het display verschijnt RPT OFF. De weergave worden vanaf hier wee normalaal uitgevoerd.

Toets RDM (22)

Druk op deze toets om de toevalsfunctie te activeren. De tracks worden in een toevallige volgorde weergegeven. Op het display verschijnt RDM ON.

Om deze functie waar uit te schakelen drukt u nog een keer op RDM (22). Op het display verschijnt RDM OFF. De weergave worden vanaf hier weeer normal aanuitgevoerd.

Toetsen Track-10 (23) en Track+10 (24)

Druk op deze toelsen om snel 10 tracks verder of terug te springen. Ze functioneren net als de toetsen en H), darüber worden er telkens 10 tracks overgeslagen.

Deze toetsen zijn alleen in de MP3-modus actief.

- Zoekfuncties bij MP3-modus

Tracks zoeken

• Druk één keer op de toets A/PS (12) om het zoeken van tracks te activeren. Op de display verschijnt TRK SCH.
• Druk op de toets SELECT (2), het LASTe cijfer van de trackweergave knippert.
• Met de draaiknop VOLUME (3) kiest u het LASTe cijfer van de trackweergave.
• Druk op de toets SELECT (2), het een na LASTe cijfer knippert.
• Kies op de beschreiben manier de verdere cijfers.
• Druk op de SELECT toets (2).
• De gewenste track worden automatisch afgespeeld.

Zoekenaar titels

• Druk tweekee op de toets A/PS (12) om het zoeken van titels te activeren. Op de display verschijnt FILE SCH.

• Druk op de toets SELECT (2), de eerste directorystructeur worden weergegeven.

• Met de draaiknop VOLUME (3)kest u de gewenste directory selecteren.

• Druk nog een keer op de SELECT toets (2). De directory is geselecteerd en de naam van de eerste track resp. van de volgende subdirectory worden weergegeven.

• Met de draaiknop VOLUME (3) kiest u de gewenste track resp. de volgende subdirectory.

• Ga op de beschreiben manier verder tot de gewenste track weergegeven worden.

• Druk op de SELECT toets (2).

• De gewenste track worden automatisch afgespeeld.

Letters zoeken

• Druk drie keer op de toets A/PS (12) om het zoeken van letters te activeren. Op de display verschijnt CHAR SCH.

• Druk op de toets SELECT (2), de letter "A"woord weergegeven.

• Met de draaiknop VOLUME (3) kunt u de gewenste letter kiezen.

• Druk langer dan 2 sec. op de SELECT toets (2).

• Alle tracks met de gekozen letter worden weergegeven.

• Met de draaiknop VOLUME (3)kest u de gewenste track kiezen.

• Druk op de SELECT toets (2).

• De gewenste track worden automatisch afgespeeld.

USB/geheugenkaart-modus

Het apparaat heeft een USB-interface en een geheugenkaartlezer voor SD/MMC-kaarten.

MP3- of WMA-bestanden die op deze media opgeslagen zich, können weergegeven worden.

Vanwege de große verscheidenheid van apparaten met USB- en SD/MMC-kaartinterfaces en hun soms erg fabricagespecifieke functies kan nicht gegardeerd worden dat alle media herkend worden en alle bedieningsmogelijkheden in combinatie met dit apparaat beschikbaar zich.

USB-harddisks können nicht op dit apparaat worden aangesloten.

SD/MMC-kaarten met een capaciteit van meer dan 2GB en SDHC-kaarten worden nicht ondersteund.

• Stop uw USB-geheugenmedium in de aansluiting USB (25).
• Bij gebruik van een geheugenkaart steekt u deze in de geheugenkaartlezer (26).
• Het apparaat schakelt automatisch maar de betreffende ingang en start de weergave.
• De bediening is identiek aan de bediening bij de CD-weergave.

Gebruik

• Een te hoog volume binnen in de auto heeft tot gevolg dat akoestische waarschuwingssignalen nicht meer+kunnen worden waargenomen. Hierdoor brengt u uzelf en andere wegbebruikers in gevaar. Let THAT op dat het volume Niet te hard staat.
• Onachtzaamheid in het verkeer kan leiden tot ernstige ongelukken. Daarom mag de Hifi-installatie uitsluitend worden bediend als de verkeersituatie het toelaat. Zorg bovendien dat uw aandacht door het bedieren van de installmentie Niet van het verkeer worden afgeleid.
• Het worden afgeraden gedurende een langereperiode maar muziek met een te hoog volume te luisteren. Hierdoor kan het gehoor beschadigd raken.

Onderhoud

Controller regelmatig de technische verilgheid van de CD-tuner. Kijk het aansluitsnoor en de behuizing op beschadigingen na.

Indien kan worden aangenomen dat gebruik zonder bevaren nicht meer möglichk is, dan moet het product buiten bedrijf worden gesteld en worden beveiligd gegen onopzettelijk gelebruik. Verbinding met boordnet verbeken!

U mag ervan uitgaan dat een veilig gebruik Niet meer möglichk is indien:

• het apparaat zichtaar is beschadigd
• het apparaat Niet meer goed functioneert of
• het te zwaar mechanisch is belast.

Gelieve volgende veiligheidsvoorschriften nauwgezet op te volgen vórdat u de CD-tuner reinigt of onderhoudt:

Bij het openen van deksels en/of het verwijderen van onderdelen van het apparaat+kunnen spanningvoerende delen vrij komen te liggen.

Daarom moet het apparaat voor onderhoud of reparatie worden losgekoppeld van alle spanningsbronnen.

Condensatoren in het apparaat konnen nog geladen zich, zichs als het van alle spanningsbronnen is losgekoppeld.

Een reparatie mag uitsluitend worden uitgevoerd door een vakman die vertrouwd is met de risico's resp. relevante voorschriften.

Wanner er een zekering verrangen moet worden, moet erop worden gelet dat alleen zekeringen van het aangegeven type en met de aangegeven nominale stroomsterkte (zie "Technische geveens") worden gebruikt.

Het repareren van zekeringen of het overbruggen van de zekeringhouser is Niet togetstaan.

• Na de scheiding van de stroomvoorziening (ISO-aansluitstekker afklemmen!) trekt u voorzichtig de zekering uit de houder naast de ISO-aansluiting.
• Vervang de zekering door een zekering van hetzelfde type.
• Pas daarna de CD-tuner waar met het boisnet verbinden en in bedrijf stellen.
• Als de zekering opnieuw geactiveerd worden, breng dan het apparaat voor reparatie maar een specialzaak.

Het apparaat is verder onderhoudsvrij. Reinig de buitenkant van het apparaat uitsluitend met een zachte, droge doek of borstel.

Gebruik in geen geval agressieve schoonmaakmiddelen of chemische oplossingen, aangezien deze het oppervlak van de behuizing konnen beschadigen.

Het product dient na afloop van de levensduur volgens de geldende wettelijk voorschriften afgevoerd te worden.

Verhelpen van storingen

Met de Renkforce CD-7630 CD-tuner heeft u een betrouwbaar product aangeschaft dat volgens de{niewste technischeinzichten is vervaardigd.

Toch kann zich problemen of storingen voordoen.

Daarom wordt hieronder beschreven hoe eventuale storingen kuren worden verholpen:

Neem altijd de veiligheidsvoorschriften in acht!

Geen weergave, display en verlichting branden nicht:

Autozekering defect. In de gebruiksaanwijzing van uw auto de betreffende zekering zoeken en controleren.
- Apparaatzekering defect. Apparaat uitbouwen en de zekering controeren.
- Pluskabel/massakabel losgeraakt. Apparaat uitbouwen en de aansluiting van de kabel controeren.

Weergave alleen via een luidspreker:

• Balanceregeling versteld. Balanceregeling als beschreiben instellen.
• Luidsprekeraansluiting is losgerakt. Apparaat en/of luidspreker uittbouwen en aansluitingen controleren.

Weergave alleen via de voorste of achechterste luidsprekers:

• Faderregeling versteld. Faderregeling instellen.
• Luidsprekeraansluiting is losgeraakt. Apparaat en/of luidspreker uittbouwen en aansluitingen controleren.

Bij radiomodus worden nauwelijks zenders ontvangen:

• Antenne nicht geheel utgetrokken. Antenne geheel uittrekken.
• Antenneaansluiting is uit het apparaat losgeraat. Apparaat uitbouwen en aansluiting controleren.
• Antenne defect. Aansluiting, aarding en antennene controlleren.

Storingen bij radio- en CD-weergave:

• Storingen komen via de pluskabel in het apparaatterecht. Extra ontstoringsfilter in de pluskabel inbouwen. Auto EVT. met extra ontstoringsstekkers, verdelifervingers enz. ontstoren.

Bij het indrukken van de stationtoetsen hoogt men slechts ruis:

• Geen zender geprogrammeerd. Zender zoals beschreiben programmeren.

Na iedere uitschakeling van het apparaat gaat het zendergeheugen verloren:

• Continue plusaansluiting nicht aangesloten of kabel losgeraatk. Continue plusaansluiting volgens de gebruiksaanwijzing aansluiten of controlleren of de kabel correct is aangesloten. Zekering controeren.

Andere reparations dan hierboven beschreiben,ogensuitsluitend door een erkendvakman worden uitgevoerd.

Technische gegevens

Algemeen

Voedingsspanning 12V = (10,8 - 15,6V =)

Stroomverbruik 7A (max.)

Zekering Vlakke autozekering 10A

Uitgangsvermogen 4 x 40W (max.)

Luidsprekerimpedantie 4-8 Ohm

LINE OUT 1.5V/10 kOhm

Interfaces USB en SD/MMC-Card

Afmetingen 188 x 58 x 193mm

Gewicht 1,2kg

FM-tuner

Ontvangstbereik FM 87,5-108,0MHz

Frequeniestap 50kHz

Gevoeligheid 2,8uV

Tussenfrequentie 10,7MHz

Stereoscheiding 30dB

Ruisafstand 50dB

Cd-speler

Frequentiebereik 20-20.000Hz

Ruisafstand >60dB

Kanaalscheiding. >50dB (1kHz)

Afspeelbare media CD/CD-R/CD-RW/MP3/WMA
