BEDIENUNGSANLEITUNG CD7630 Renkforce

Dess Bodenhangarstellung ist eine Publikation der Corrad Electronic SE, Klaus-Cronitz-Straf, 1-D-92240 Hirschau (www.cnr.com.).
Alle Rechte einschließlich Überzugsstellung von Publicanlage, Reproduktion jeoor Januar, 2, 3. Follekople, Mietverflösung, oder die Erfassung in elektronischen Cerebroverarbeitungsantlagen, bodor den schafflichen Gesettrung der Herausprüche, nach勃üstlich, auch ausgewirkte, verfügbare.
Dess Bodenhangarstellung entpält sich dem leistenden Stand zu Druktog. Anstörung in Tochnik und Ausstattung verhalten.

Doe gebruksamming is on publickato de vo Iima Contex Electronic SE. Krau Canad-Sri 1, D-9240 Hrschaua (www.conrad.com).
Alle rochten, verteilig inogenep, boehrteben. Reproducien von wert aus den kaen. bei (boeprd) fotekopie. minenzentrifung der stammaktive einkonzentrale gagevorsentwirkungspartnur verden die schlifchen totesemanting der debrige. Haidrak, sie von ultralowes, verboden.
Deoe gebruksamming reveld als do bichtino ste ab zu leit in duik zuerzog. Wulging von lehenen on atzing boehrteben.

Einführung 3
Bedienelemente 4
Bestimmungsgemäß Verwendung 6
Produktbeschreibung 7
Symbolerklarung 7
Sicherheitschinweise 8
Mechanischer Einbau 9

Einbaulage 9
Abnehmen und Anbringen des Frontbedienteils 10
Einbau in den Radioschacht 11
Ausbau 12

Elektrischer Anschluss 13

Anschluss der Laufsprecher und der Stromversorgung 14
Anschluss der Antenne 15
Anschluss der LINE-Ausgänge 16
Anschluss AUX IN 16

Bedienung 17

Allgemeine Bedienung 17
Menu-Einstellungen 19
Radiobetrieb 22
CD-Betrieb 27
USB-/Speicherkartenbetrieb 30

Handhabung 30
Wartung 31
Entsorgung 32
Behebung von Störungen 32
Technische Daten 34

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf thesees Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

These Bedienungsanleitung gehort zu dieser Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie thesese Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Tel. [phone]

Fax [phone]

e-mail:itte verwenden Sie fur ihre Anfrage unser Formular im Internet.

www.conrad.de unter der Rubrik Kontakt

www.conrad.at bzw. www.business.conrad.at

Tel. [phone]

Fax [phone]

e-mail: [e-mail]

Mo.-Fr.8.00 bis 12.00 Uhr,13.00 bis 17.00 Uhr

J RENKFORCE

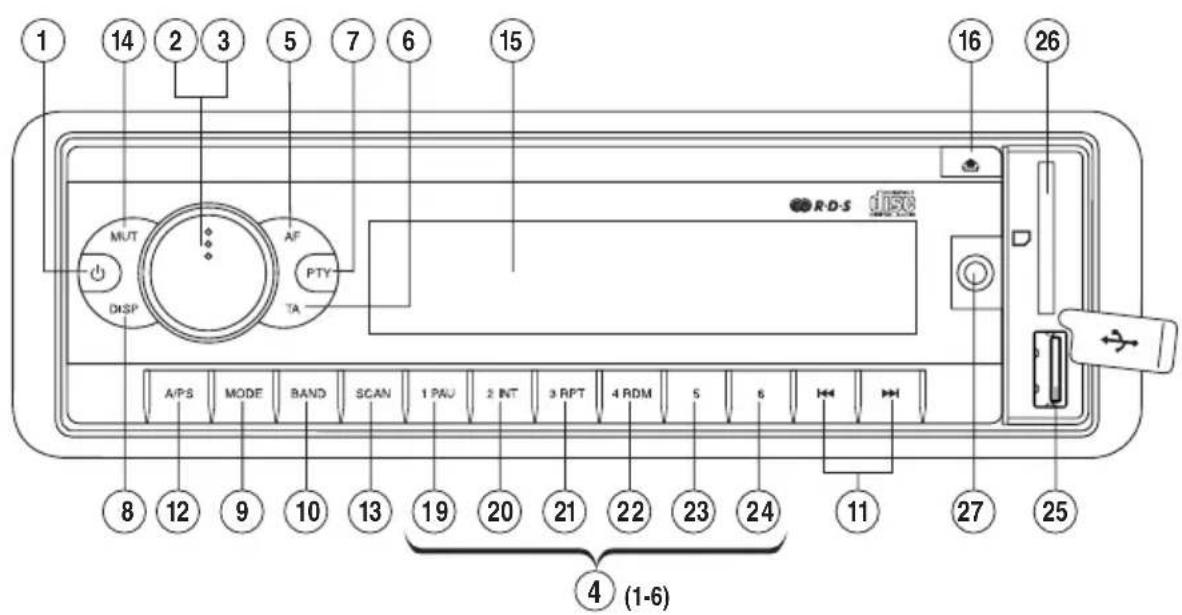

(1) Taste
(2) Taste SELECT
(3) Drehregler VOLUME
(4) Stationstasten 1-6
(5) Taste AF (ALTERNATIVE FREQUENCY)
(6) Taste TA (TRAFFIC ANNOUNCEMENT)
(7) Taste PTY (PROGRAM TYPE)
(8) Taste DISP (DISPLAY)
(9) Taste MODE
(10) Taste BAND
(11) Tasten und
(12) Taste A/PS (AUTO SEEK/PROGRAM SEEK)
(13) Taste SCAN
(14) Taste MUT (MUTE)
(15) LC-Display

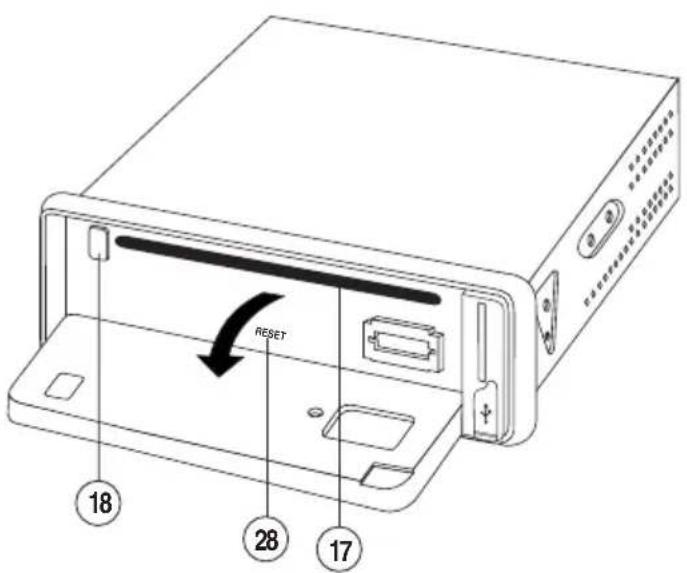

(16) Taste
(17) CD-Schlitz
(18) Taste
(19) Taste PAU (PAUSE)
(20) Taste INT (INTRO)
(21) Taste RPT (REPEAT)
(22) Taste RDM (RANDOM)
(23) Taste Track-10 (nur bei MP3-Wiedergabe)
(24) Taste Track+10 (nur bei MP3-Wiedergabe)
(25) USB-Schnittstelle
(26) Speicherkartenleser
(27) Anschluss AUX IN
(28) Taste RESET

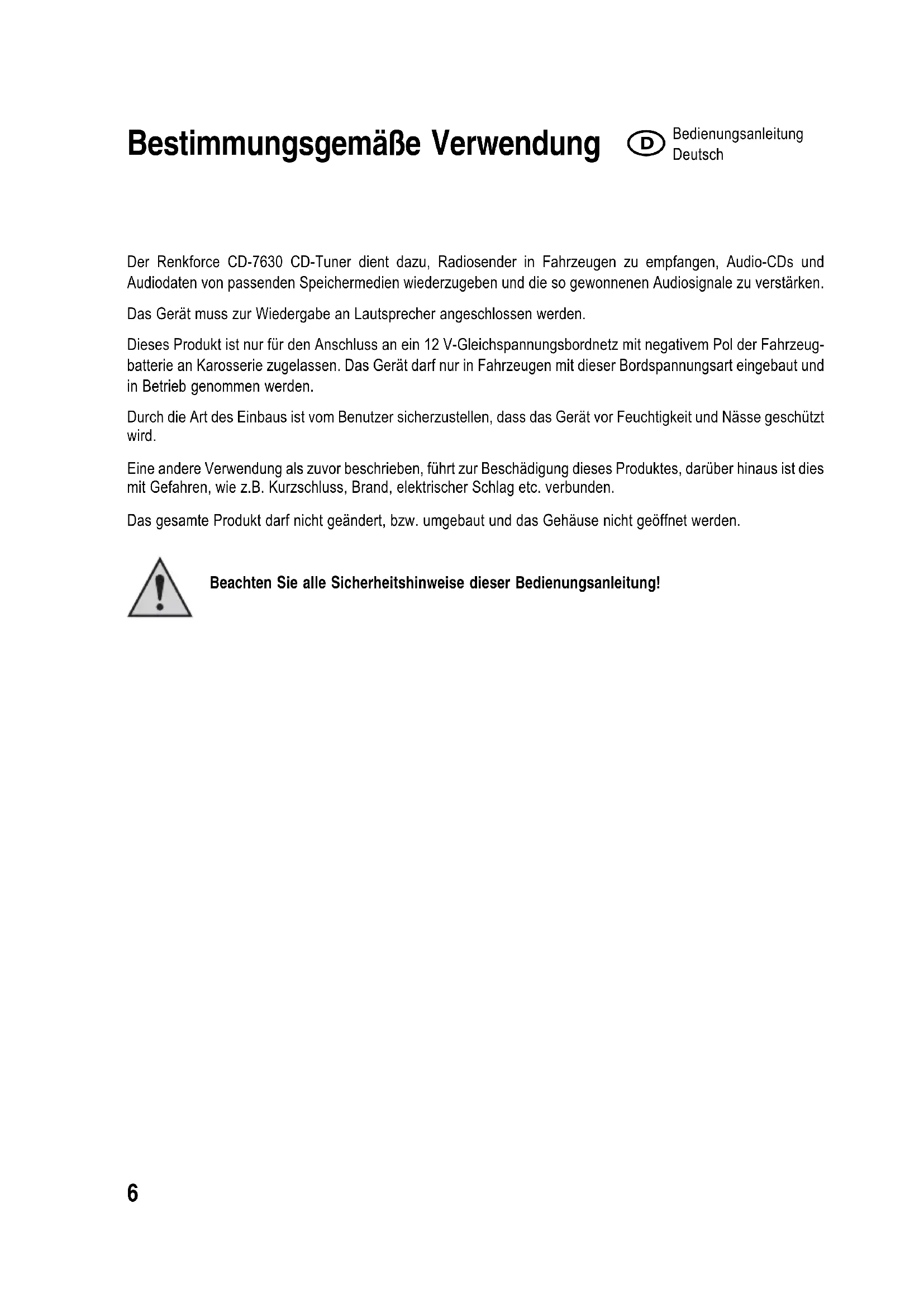

Bestimmungsgemäß Verwendung

Der Renkforce CD-7630 CD-Tuner dient dazu, Radiosender in Fahrzeugen zu empfangen, Audio-CDs und Audiodaten von passenden Speichermedien wiederzugegeben und die so gewonnenen Audiosignale zu verstärken.

Das Gerat muss zur Wiedergabe an Laufsprecher angeschlossen werden.

Dieses Produkt ist nur für den Anschluss an ein 12 V-Gleichspannungsbordnetz mit negativem Pol der Fahrzeugbatterie an Karosserie zugelassen. Das Gerätarf nur in Fahrzeugen mit dieser Bordspannungsart eingebaut und in Betrieb genommen werden.

Durch die Art des Einbau ist vom Benutzer sicherzustellen, dass das Gerät vor Feuchtigkeit und Nasse geschützt wird.

Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung theses Produktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.

Das gesamte Produkt darf nicht geändert, bzw. umgebaut und das Gehäuse nicht geöffnet werden.

Beachten Sie alle Sicherheitschinweise dieser Bedienungsanleitung!

Produktbeschreibung

Dieses Gerät ist mit einem abnehmbaren Frontbedienteil, FM-Stereo-Radioteil, einer USB-Schnittstelle, einem MMC/SD-Kartenlesegerät und einem CD/CD-R/CD-RW/MP3/WMA-Spieler mit den folgenden Merkmalen ausgestattet:

Hohe Ausgangsleistung (4 x 40W max.)
Vorverstärkerausgang zum Anschluss eines Leistungsverträkers
- Front AUX IN zum Anschluss externer Audioquellen
- Elektronische Lautstärke-, Tiefen- Höhen-, Fader- und Balance-Regelung
- Digitaler Signalprozessor zur Anpassung der Klangcharakteristik an verschiedene Musikrichtungen
- Loudness-Schaltung
FM-Tuner mit RDS-Funktion
- Genaues elektronisches Abstimm der Sender durch PLL-Tuner
18 programmierbare Stationsspeicher
- Manueller/Automatischer Sendersuchlauf in beiden Suchrichtungen
- Automatische Senderspeicherung/Programmspeichersuchlauf
- Elektronische Erschütterungsunterrückung zur Vermeidung von Aussetzern bei der CD-Wiedergabe
- Alphanumericisches DOT-Matrix-Display
- ID3-Tag-Anzeige bei MP3-Wiedergabe
Uhrzeitinstellung über RDS-System
- ISO-Anschlussterminal

Symbolerklarung

Das Symbol mit dem Ausrufezeichen weist den Benutzer daraufhin, dass er vor der Inbetriebnahme des Gerätes diese Bedienungsanleitunglesen und beim Betrieb beachten muss.

Das „Hand“-Symbol liegt für spezielle Tipps und Bedienhinweise.

Sicherheitshinweise

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie!

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.
• Als Spanningsquellearf nur das 12 V-Gleichspannungsbordnetz (negativer Pol der Batterie an der Karosserie des Fahrzeugs) verwendet werden. Schlieben Sie das Gerät nie an eine andere Spannungsvorsorgung an.
• Achten Sie auf eine sachgerechte Inbetriebnahme des Gerätes. Beachten Sie hierbei diese Bedienungsanleitung.
• Bei geöffnetem Gerät oder überbrückter Sicherheitsschaltung kann unsichtbare Laserstrahlung austreten. Wenn andere als die hier in der Anleitung angegebenen Bedienungseinrichtungen benutzt oder andere Verfahrensweisen ausgeführten werden, kann dies zu gefährlicher Strahlungsexposition führen.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
• Setzen Sie das Gerät keinen hohen Temperaturen, Tropf- oder Spritzwasser, starken Vibrationen, sowie hohen mechanischen Beanspruchungen aus.
• Betreiben Sie das Gerät nicht unbeaufsichtigt.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es konnte für Kinder zu einem gefährlichen Spielzeug werden.
• Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, die an das Gerät angeschlossen werden.
• Sollten Sie sich über den korrekten Anschluss nicht im Klaren sein oder sollenen sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklart werden, so setzen Sie sichitte mit unserer technischen Auskunft oder einem anderen Fachmann in Verbindung.

Mechanischer Einbau

In den meisten Kfz ist vom Hersteller ein Einbaupplatz für das Autoradio vorgesehen. Die Wahl des Einbauplatzes erfolgte aus Sicherheitstechnischen Geschäftspunkten. Es ist deshalb anzuraten, das Autoradio in diesen vorgesehenen Bereich einzubauen.

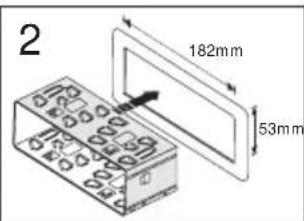

Das Gerät besteht einen DIN-Einbauausschnitt mit den Abmessungen 182x53mm, diese Einbaumaße sind genormt und werden üblicherweise von allen Kfz-Herstellern eingehalten.

Sollte kein Einbauausschnitt vorgesehen sein, so informieren Sie sichitte bei ihrem Autohändler über den korrekten Einbauort fur das Autoradio.

Wahlen Sie den Einbauort sorgfältig aus, damit das Gerät nicht die normale Fahrtätigkeit des Fahrers beeinflusst oderihn vom Verkehrsgeschehen ablenkt.

Verwenden Sie nur das mitgelieferte Montagematerial, um eine sichere Installation zu garantierten.

Änderungen am Fahrzeug, die durch den Einbau des CD-Tuners oder anderer Komponenten nötig sind, müssen immer so ausgeführrt werden, dass dadurch keine Beeinträchtigung der Verkehrssicherheit oder der konstruktiven Stabilität des Kfz entstehen. Bei denen Kfz erlischt bereits durch das Aussagen eines Blechteils die Betriebserlaubnis.

Da das Gerät im Betrieb Wärme erzeugt, muss der Einbauort hitzeunempfindlich sein.

Vergewissern Sie sich vor der Ausführung von Befestigungsbohrungen, dass hierdurch keine elektrischen Kabel, Bremsleitungen, der Kraftstoffank o.ä. beschädigt werden.

Beachten Sie bei der Verwendung von Werkzeugen zum Einbau ihrer Auto-HiFi-Komponenten die Sicherheitshinweise der Werkzeughersteller.

Berücksichtigten Sie beim Einbau ihrer HiFi-Anlage die Unfallgefahr, die von losgerissenen Geräten im Falle eines Unfalls ausgegeben kann. Befestigen Sie deshalb jedem Teil safer und an einem Platz an dem es nicht zu einer Gefahr für die Insassen werden kann.

Überprüfen Sie vor dem Einbau des Gerätes die Tiefe des vorgesehen Einbauraumes.

Einbaulage

Der Einbauwinkel gegenüber der Horizontalen muss kleiner als 30^ sein. Ein zu stark geneigtes Gerät kann zu Problemen beim Abspielen von CDs führen.

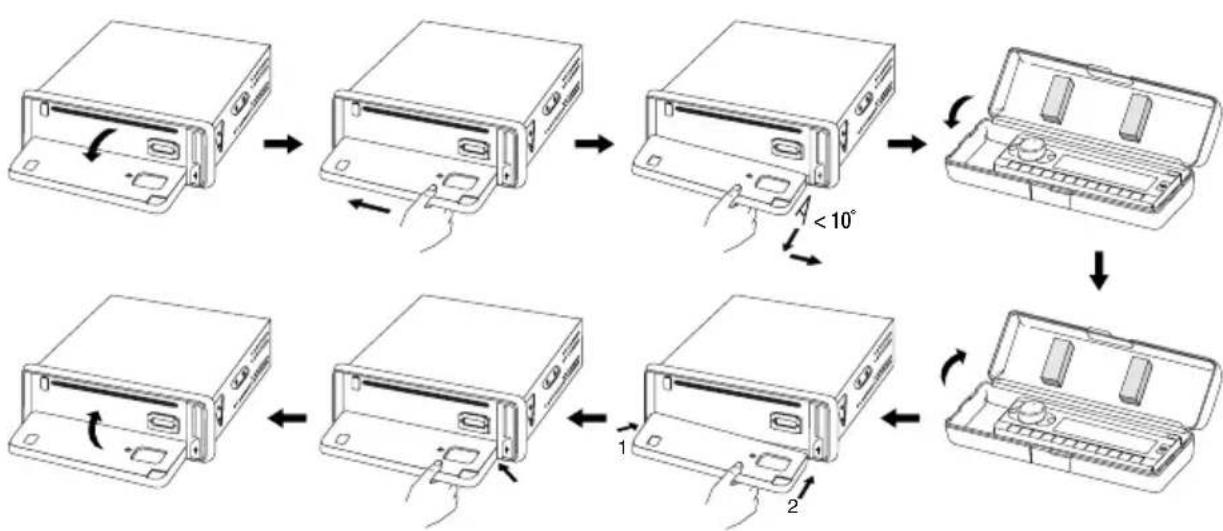

Abnehmen und Anbringen des Frontbedienteils

Zur Vorbeugung vor Diebstahl kann das Frontbedienteil des Gerätes abgenommen werden.

• Bevor Sie das Frontbedienteil abnehmer, drücken Sie die Taste (1), um das Gerät auszuschalten.
• Drücken Sie die Taste (15) und klappen Sie das Bedienteil auf.
• Drücken Sie das Bedienteil nach links und rasten Sie auf der rechten Seite aus der Halterung aus.
• Nehmen Sie das Bedienteil ab und legen Sie es in die mitgelieferte Schutzhülle.
  Zum Anbringen des Bedienteils setzen Sie die linke Seite wie in der unteren Abbildung gezeigt in die Halterung ein (Schritt 1) und drucken Sie es nach links.
• Rasten Sie dann die rechte Seite des Bedienteils in die Halterung ein (Schritt 2).
• Klappen Sie das Bedienteil wieder nach oben, bis es einrastet.
• Üben Sie keinen Druck auf das Display oder die Bedienungstasten aus.

Vergewissern Sie sich, dass Sie das Frontbedienteil richtig herum auf das Gerät aufsetzen.

Drücken Sie das Frontbedienteil nicht zu stark gegen das Gerät, wenn Sie es aufsetzen. Es kann einfach angebracht werden, indem Sie es leicht gegen das Gerät drucken.

Wenn Sie das Frontbedienteil mitnehmen, legen Sie es in die mitgelieferte Schutzhülle.

Einbau in den Radioschacht

• Nehmen Sie das Frontbedienteil ab.
• Losen Sie vorsichtig den Kunststoffnahmen an der Gerätefront, indem Sie他们在 nach außen biegen und vom Gerät abziehen.

• Entfernen Sie die beiden Sicherungsschrauben des CD-Laufwerks (Bild1, Punkt1).
• Entriegeln Sie den Einbaurahmen mit den beiden Entriegelungsschlüsseln (Bild1, Punkt2).
  Ziehen Sie den Einbaurahmen nach hinten vom Gerät ab (Bild1, Punkt3).

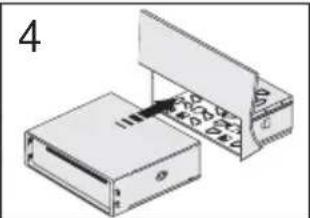

• Schieben Sie den Einbaurahmen in den Einbauausschnitt des Fahrzeugs (Bild2).

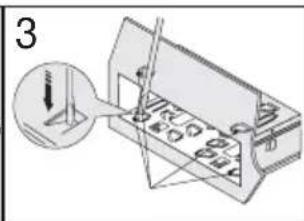

• Biegen Sie eine iige der Haltelaschen am Einbaurahmen um, bis der Rahmen sicher in der Einbauöffnung fixiert ist (Bild3).
• Nachdem Sie alle elektrischen Verbindungen hergestellt haben (siehe „Elektrischer Anschluss“) schieren Sie das Gerät in den Einbaurahmen, bis es sicher einrastet (Bild4).
• Stecken Sie die Rahmenblende des Frontbedienteils wieder auf das Gerät auf.

Bewahren Sie die beiden Entriegelungsschlüssel gut auf. Sie benötigen sie für eine spätere Demonage des Gerätes.

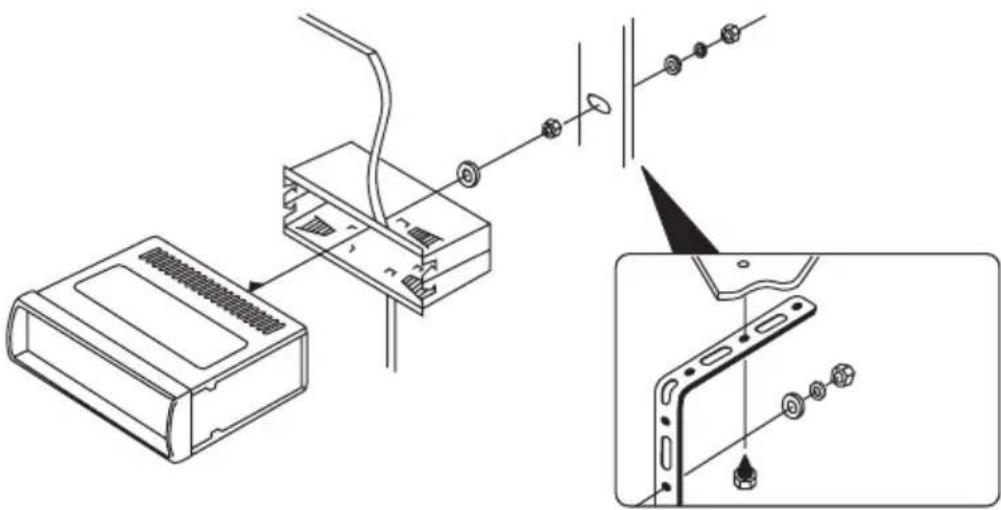

Sichern Sie das Gerät zusätzlich gegen Erschütterungen mit dem Schraubzapfen an der Geräterückseite.

Bei den meisten Fahrzeuge ist solch eine Sicherung bereits vorgesehen. Falls dies bei Ihrm Fahrzeug nicht der Fall sein sollte, befestigen Sie das Gerätitte mit dem beiliegenden Lochblechstreifen.

Gehen Sie bei der Befestigung wie im folgenden Bild gezeigt vor:

Ausbau

• Nehmen Sie das Frontbedienteil ab.
• Losen Sie vorsichtig den Kunststoffnahmen an der Gerätefront, indem Sieihn leicht nach außen biegen und vom Gerät abziehen.
• Stecken Sie die beiden Entriegelungsschluss in die seitlichen Schlitze zwischen Gerät und Einbaurahmen, bis das Gerät entriegelt ist.
• Losen Sie die Befestigungsschraube an der Geräterückseite.
• Ziehen Sie das Autoradio an den Entriegelungsschlüsseln vorsichtig aus dem Einbaurahmen.
• Losen Sie die ISO-Anschluss-Stecker, den Antennenstecker und die LINE-Verbindungen.

Elektrischer Anschluss

Der elektrische Anschluss sollte nur von einer Fachkraft durchgeführt werden.

Um Kurzschlüsse und darauf resultierende Beschädigungen des Gerätes zu vermeiden, muss während des Anschlusses der Minuspol (Masse) der Fahrzeugbatterie abgeklemmt werden.

Schlieben Sie den Minuspol der Batterie erst wieder an, wenn Sie das Gerät vollständig angeschlossen und den Anschluss überprüft haben.

Benutzen Sie zum Überprüfen der Spannung an Bordspannungsleitungen nur ein Voltmeter oder eine Diodenprüflampe, da normale Prüflampen zu hohe Strome aufnehmen und so die Bordelektronik beschädigten können.

Achten Sie bei der Verlegung von Leitungen darauf, dass diese nicht gequetscht werden oder an scharfen Kanten scheuern, benutzen Sie bei Durchführungspunkten Gummitüllen.

Die Verdrahtung zu den Lautsprechn muss jeweils zweiadrig ausgeführrt werden. Isolieren Sie offene Verbindungsstellen. Achten Sie darauf, dass keine der Leitungen durch scharfe Kanten beschädigt werden kann.

Verwenden Sie nur Laufsprecher mit einer ausreichenden Belastbarkeit (siehe „Technische Daten").

Achten Sie darauf, dass alle Laufsprecher richtig gegelt sind - also die Plus- und Minuskennzeichen übereinstimmen.

Die Anschlusskabel der Lautsprecher sind im Normalfall codiert: Einige Lautsprecherhersteller markieren die (+) -Leitung mit einem zusätzlichen Farbstreifen, andere wiederum verwenden eine geriffelte Leitung für den (+) -Pol, für den (-) -Pol hingegen eine glatte Leitung.

Das Gerät wurde für den Betrieb an Laatsprecherimpedanzen von mindestens 4 Ohm entwickel. Schließen Sie auf keinen Fall Laatsprecher mit einer geringeren Impedanz an.

Bei den meisten Fahrzeugen sind die Leitungen für den elektrischen Anschluss und den Anschluss der Laufsprecher bereits bis zum vorgesehenen Einbauchacht geführt.

Sollte dies nicht der Fall sein muss darauf geachtet werden, dass die nachträglich eingebauten Leitungen über die entsprechend vorgesehenen Bordsicherungen (siehe Bedienhandbuch des Fahrzeugs) abgeschichert sind.

Anschluss der Laatsprecher und der Stromversorgung

Der CD-Tuner verfügbar über einen ISO-Systemstecker.

Fahrzeuge, die mit einem solchen Systemstecker ausgerüstet sind, können bei gleicher Steckerbelegung (bitte vorher überprüfen!) direkt mit dem Gerät verbunden werden. Bei abweichender Steckerbelegung erfolgt der Anschluss über einen Adapter.

Die Kontaktbelegung der Anschlussbuchse des CD-Tuners entnehmer Sieitte den nachfolgenden Bildern.

Die jeweilige Belegung Ihres Kfz Systemsteckers erfolhen Sie bei Ihrk Fz Hndler.

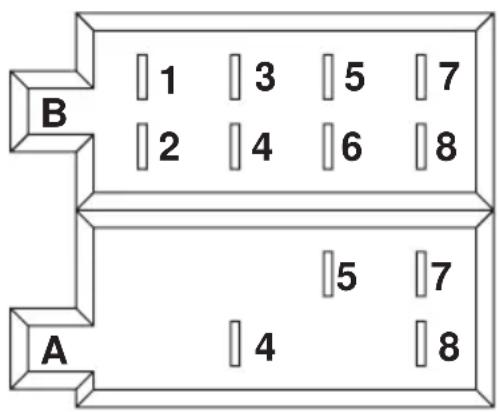

Systemstecker B (Laatsprecheranschluss)

(1) Lautsprecher rechts hinten (+)
(2) Laatsprecher rechts hinten (-)
(3) Laatsprecher rechts vorne (+)
(4) Lautsprecher rechts vorne (-)
(5) Laatsprecher links vorne (+)
(6) Lautsprecher links vorne (-)
(7) Lautsprecher links hinten (+)
(8) Laatsprecher links hinten (-)

Systemstecker A (Stromversorgung)

(1) nicht belegt
(2) nicht belegt
(3) nicht belegt
(4) Dauerstrom +12V
(5) Antennensteuerausgang
(6) nicht belegt
(7) Zündung +12V
(8) Masse

• Der Anschluss Dauerstrom +12V (4) muss an eine Leitung angeklemmt werden, die auch bei ausgeschalteter Zündung permanent 12V liefert (Klemme 30 des Bordnetzes). Dieser Anschluss dient zur Speicherung der Benutzeinstellungen, der Uhrzeit usw.
• Der Antennensteuerausgang (5) liefert bei eingeschalteten Geräte eine Spannung von +12V. Diese Leitung kann für die Stromversorgung einer elektrischen Antenne, sowie als Einschlatspannung für einen Autoverstärkter verwendet werden.
• Der Anschluss Zündung +12V (7) muss mit einer Leitung verbunden werden, die nur bei eingeschalteter Zündung +12V führt (Klemme 15 des Bordnetzes).

Klemmen Sie diesen Anschluss nicht auf Dauerstrom, da es ansonsten bei längerer Standzeit des Fahrzeuges zu einer Entleerung der Bordbatterie kommt kann.

• Der Anschluss Masse (8) wird mit der Fahrzeugkarosserie verbunden.

Bedingt durch die immer früiger verwendete Klebetechnik bzw. durch lackierte Metalleteile wird die elektrische Leitfähigkeit eingeschlossen. Daher ist nicht jeder Metallteil als Massepunkt geeignet.

Anschluss der Antenne

• Verbinden Sie den Antennenstecker Ihres Fahrzeugs mit der Antennenbuchse halten am Gerät (Buchse geben den LINE-Anschlüssen).
• Sollte Ihr Fahrzeug mit einem anderen Antennenstecker ausgerüstet sein, verwenden Sieitte einen passenden Adapter, der im Fachhandel erhaltlich ist.

Anschluss der LINE-Ausgänge

Der CD-Tuner verfügbar über einen LINE-Ausgang für den Anschluss eines Leistungsverträkers.

Benutzen Sie zum Anschluss der Cinchbuchsen nur hierfür geeignete abgeschirmte Cinchleitungen. Bei Verwendung anderer Kabel konnen Störungen auftreten.

Halten Sie die Länge der Anschlussleitungen möglichst kurz.

Verlegen Sie die Leitungen nicht in der Nähe anderer Kabel. Sie vermeiden so störende Einstreuungen in die Leitungen.

Um Verzerrungen oder Fehlanpassungen zu vermeiden, die zur Beschädigung des Gerätes führen können, * dürfen an die Cinchanschlüsse nur Geräte mit ebensolchen Cinchanschlüssen angeschlossen werden. Beachten Sie hierzu auch die Anschlusswerte in den „Technischen Daten".

• Verbinden Sie die Buchsen LINE OUT an der Geräterückseite mit den Eingängen eines Leitungsverständerkers.

Die rote Buchse ist der Anschluss fur den rechten Kanal

Die weiße Buchse ist der Anschluss für den linken Kanal

Anschluss AUX IN

An den Anschluss AUX IN (27) kann ein externes Audiogerät (z.B. tragbarer MP3-Player) angeschlossen werden, dessen Signal über die Fahrzeuglautsprecher wiedergegeben wird.

• Verbinden Sie den Anschluss AUX IN (27) mit dem Audioausgang des externen Gerätes.

Nehmen Sie das Gerät nur dann in Betrieb, wenn Sie sich mit den Funktionen und mit dieser Bedienungsanleitung vertraut gemacht haben.

Überprüfen Sie alle Anschlüsse nochmals auf ihreichtigkeit. Klemmen Sie nach der Überprüfung den Minuspol der Bordbatterie wieder an.

Allgemeine Bedienung

Taste (1)

Mit dieser Taste wird das Gerät ein- bzw. ausgeschaltet. Zum Ausschalten muss die Taste länger gedrück werden.

Zum Einsatzen kann auch jeder andere Taste gedrück werden.

• Taste SELECT (2) und Drehregler VOLUME (3)

Im Normalbetrieb wird mit dem Drehregler VOLUME (3) die Lautstärke geregelt. Drücken Sie die Taste SELECT (2) ein- bzw. mehrmals, um die Parameter BAS (Tieftonklangregelung), TRE (Hochtonklangregelung), BAL (Balanceeinstellung) und FAD (Fadereinstellung) durch Drehen des Drehreglers VOLUME (3) zu verändern.

• Taste DISP (8)

Mit dieser Taste werden verschiedene Informationen auf dem LC-Display (15) angezeigt. Durch erneutes Drücken der Taste wird die Anzeige jeweils weitergeschaltet.

Wird die Taste nicht weiter betätig, schaltet die Anzeige nach kurzer Zeit wieder auf die ursprüngliche Information um.

Bei Empfang eines RDS-Senders

Radiobetrieb: Stationsname > Sendefrequency > Uhrzeit > Programmtyp

CD-/MP3-Player-Betrieb: Trackanzeige > Stationsname > Sendefrequenz > Uhrzeit > Programmtyp

Bei Empfang eines Nicht-RDS-Senders

Radiobetrieb: Sendefrequenz > Uhrzeit > NO PTY

CD-MP3-Player-Betrieb: Trackanzeige > Sendefrequenz > Uhrzeit > NO PTY

Mit der Taste DISP (8) ist außer dem eine manuelle Einstellung der Uhrzeit möglich.

Die Uhrzeit stellt sich bei Empfang eines RDS-Senders, der auch die Uhrzeitinformation in den RDS-Daten sendet automatisch.

• Drücken Sie die Taste DISP (8), bis die Uhrzeit im LC-Display (15) angezeigt wird.
• Drücken Sie die Taste DISP (8) erneut und halten Sie sie gedrückt, bis die Uhrzeitanzeige blinkt.
• Stellen Sie die Uhrzeit durch Drehen des Drehreglers VOLUME (3) ein:

Drehen im Uhrzeigersinn staat die Stunden ein.

Drehen gegen den Uhrzeigersinn stellt die Minuten ein.

• Drücken Sie die Taste DISP (8) erneut, um die Einstellung zu speichern.

- Taste MODE (9)

Mit dieser Taste werden die verschiedene Audioquellen gewählt. jeder Tastendruck schaltet auf die{nachste Quelle um:

AUX > TUNER > S-CDP > USB DRV > MEM-CARD

Wenneine der Quellen nicht aktiv ist, d.h. es ist kein Medium eingelegt, wird die Quelle bei der Auswahl übersprungen.

- Taste MUT (14)

These Taste aktiviert die Stummschaltung.

Drücken Sie die Taste, wenn Sie die aktuelle Wiedergabe kurzzeitig unterbrechen sollen, um sich z.B. bei Passanten nach dem Weg zu erkundigen.

Um die Stummschaltung wieder zu deaktivieren drucken Sie die Taste MUT (14) erneut.

- LC-Display (15)

Im Display (15) werden alle Informationen, in Abhängigkeit von der gerade wiedergegebenen Audioquelle (Radioteil, CD-Player usw.) angezeigt.

Taste (15)

Drücken Sie diese Taste, um das Bedienteil aufzuklappen.

- Taste RESET (28)

These Taste setzt alle Einstellungen auf die werksseitig vorgegebenen Werte darüber.

Drucken Sie diese Taste in folgenden Fällen:

• nach Abschluss der Einbau- und Anschlussarbeiten
• wenn das Gerät nicht mehr auf Tastenbetätigungen reagiert
• wenn im Display undefinierte Zeichen angezeigt werden

Menu-Einstellungen

- Taste SELECT (2) und Drehregler VOLUME (3)

Um die Menüeinstellungen zu wahlen, drücken Sie zuerst länger (>2 Sekunden) die Taste SELECT (2) und anschließend drücken Sie diese Taste erneut, aber nur kurz, bis die gewünschte Funktion auf dem Display erscheint:

Die Optionen bei der jeweiligen Einstellung werden durch Drehen des Drehreglers VOLUME (3) ausgewählt.

TA SEEK/ALARM

TA SEEK: Das Gerätucht bei Verlust der Verkehrsfunkinformation einen neuen Sender mit Verkehrsfunk-Kennung.

TA ALARM: Das Gerät gibt einen Warnton ab, wenn die Verkehrs Funk-Kennung nicht mehr empfangen werden kann.

MASK DPI/ALL

MASK DPI: Automatische Umschaltung auf die bestempfangbare Frequenz der gewählten Senderkette nur wenn hier auch RDS-Signale gesendet werden.

MASK ALL: Automatische Umschaltung auf die bestempfangbare Frequenz der gewählten Senderkette, auch wenn hier keine RDS-Signale gesendet werden.

RETUNE S/L

RETUNE S: Wenn keine Verkehrsfunk-Kennung mehr empfangen wird, startet der automatische Suchlauf nach 30 Sekunden.

RETUNE L: Wenn keine Verkehrsfunk-Kennung mehr empfangen wird, startet der automatische Suchlauf nach 90 Sekunden.

DSP

DSP OFF: Der digitale Signalprozessor ist ausgeschaltet.

POP M: Die Klangcharakteristik ist für Popmusik angepasst

ROCK M: Die Klangcharakteristik ist für Rockmusik angepasst.

CLASS M: Die Klangcharakteristik ist für klassische Musik angepasst.

FLAT M: Der DSP ist eingeschaltet, esfindet jederne keine Klanganpassungstatt.

LOUD ON/OFF

LOUD ON: Die Loudness-Schaltung ist aktiviert.

LOUD OFF: Die Loudness-Schaltung ist abgeschelt. Der Klang wird nicht beeinflusst.

Das menschliche Ohr nimmt tiefe und hohe TONE bei geringen Lautstärken schlechter wahr. Durch eine Anhebung dieser Frequenzbereiche bei geringen Lautstärken (Loudness-Korrektur) wird thisem Effekt entgegengewirkt und die Musikwiedergabe klingt natürlicher.

MULT ON/OFF

MULT ON: Multisession CDs werden komplett wiedergegeben.

MULT OFF: Bei Multisession CDs wird nur die ersten Session wiedergegeben.

Selbstgebrannte CDs können in mehreren Sessions (mehrfache Brennvorgänge hintereinander) aufgenommen werden. Ist hier MULT OFF eingestellt, wird bei solchen CDs immer nur die ersten Session wiedergegeben.

BEEP ON/OFF

BEEP ON: Jede Tastenbetätigung wird mit einem Signalton quittiert.

BEEP OFF: Der Tastenquittierungston ist deaktiviert.

SEEK 1/2

SEEK 1: Der Sendersuchlauf hält beim nachsten empfangswürdigen Sender, auch wenn die Taste UP bzw. DOWN (11) weiter gedrückt gehalten wird.
SEEK 2: Der Sendersuchlauf hält erst beim nachsten empfangswürdigen Sender, wenn die Taste UP bzw. DOWN (11) losgelassen wurde.

STEREO/MONO

STEREO: Der Radioempfang erfolgt in Stereo.

MONO: Der Radioempfang erfolgt in Mono.

Bei schwachen Sendern führt die Umschaltung auf Mono-Empfang zu verminderten Störgeräuschen.

LOCAL/DX

LOCAL: Der Sendersuchlauf stoppt nur bei starken Sendern.

DX: Der Sendersuchlauf stoppt auch bei schwächeren Sendern.

VOL LAST/ADJ

VOL LAST: Die Lautstärke ist nach dem Einsatzen auf den zuletzt eingestellen Lautstärkekegel eingestellt.

VOL ADJ: Nach dem Einsatzen wird immer eine feste Lautstärkeeinstellung gewählt.

Stellen Sie diese Lautstärke durch erneutes Drucken der Taste SELECT (2) und Drehen des Drehreglers VOLUME (3) ein.

Radiobetrieb

RDS als Empfangskonzept

Das Kürzel RDS steht für Radio Daten System, d.h. es werden unhörbare, codierte Zusammenformationen über den UKW RDS Sender mit ausgestrahlt.

Sie besitzen mit dem CD-7630 einen CD-Tuner, der in der Lage ist diese codierten Daten, die von fast allen Sendeanstalten mit ausgestrahlt werden auszuwerten.

Folgende wesentlichen Zusatzinformationen werden gesendet:

-Programm Identification (PI)
- Verkehrsfunkkennung (TP)
- Verkehrs durchsagekennung (TA)
-Programm Servicename (PS)
- Alternative Frequenzen (AF)
-Programmtyp (PTY)
-EON-Informationen (EON)
-Uhrzeit (CT)

These Daten help dem Empfänger einen Sender eindeutig zu identifizieren. Sie ermöglichen dem Radio zwischen Gebieten zu unterscheiden in denen das gleiche Programm ausgestraht wird. Das Autoradio schaltet also bei schwächer werden dem Empfang nur auf einen stärkeren Sender um, der die gleiche Programm Identifikation ausstrahlt.

Verkehrsfunk-Kennung (TP)

Durch these Signal erkennt der Empfänger, dass ein Sender mit Verkehrs Funkinformationen empfangen wird.

Verkehrs durchsage-Kennung (TA)

Durch these Signal kann der Sender eine Verkehrsfunkdurchsage erkennen und gegebenenfalls die laufende Wiedergabe einer anderen Quelle unterbrechen.

Programm Servicename (PS)

These Information gfit dem Empfanger an, welchen Sender er gerade empfangt. Sie wird direkt im Display des Autoradios wiedergegeben, z.B. BAYERN 3.

Alternative Frequenzen (AF)

Es wird eine Liste von alternativen Frenzen mitgesendet, welche dasselbe Programm abstrahlen. Wird der empfangene Sender zu schwach, so erkennt der Empfänger über das AF-Signal auf welchen Frenzen er nach einem Sender der better zu empfangen ist, suchen muss.

Programtyp (PTY)

Dieser Code gibt dem Empfänger Informationen über die Art des gesendeten Programms (z.B. Sport, Klassik, Nachrichten usw.). Der Hörer kann dadurch gezielt nach einem Programm seiner Wahluchen.

Außer dem kann ein nationaler Katastrophenalarm auf diese Art verbreitet werden. Den PTY-Service bieten jedoch nicht alle Sender an.

EON-Informationen

Viele Senderketten mit verschiedenen Programmen haben nur ein Programm mit Verkehrs Funkdienst. Werden EON-Informationen mitgesendet, schaltet ein derart ausgestattetes Gerät bei Verkehrs durchsagen auf den Verkehrsfunk sender um, obwohl ein anderes Programm der Senderkette gehört wird.

Hört man z.B. Bayern 4 (ohne Verkehrsfunk) schaltet das Gerät bei aktiver TA-Taste für die Dauer einer Verkehrsfunkdurchsage auf Bayern 3 (mit Verkehrsfunk) um.

Uhrzeit (CT)

Viele Sender senden die aktuelle Uhrzeit in den RDS-Daten. Empfängt das Gerät theses Signal stellt es die eingebaute Uhr automatisch.

Das RDS System bietet also den Vorteil, dass beim Verlassen des Sendegebieten ein Umschalten auf einen gleichen, better zu empfangenden Sender automatisch erfolgt. Ein Umschalten erfolgt jedoch nur, wenn ein bessererer Sender mit dem gleichen Programm vorhanden ist.

Kurze empfangsbedingte Signalabschwachungen können auch durch das RDS System nicht eliminiert werden, da ein ständiges Hin und Herschalten des Autoradios die Folge ware. Dies wurde vom Hörer als weitaus störend empfunden, als kurz auftretende Empfangsstörungen.

Ein weiterer Pluspunkt des RDS Systems ist die Anzeige des Sendernamens. Der Sendername eines RDS-Senders wird auf dem Autoradiodisplay angezeigt.

Funktion der einzelnen Tasten

Durch einen kurzen Druck auf diese Tasten kann man direkt einen vorher gespeicherten Sender anwahlen.

Um einen gerade gehorten Sender abzuspeichern einfach die gewünschte Taste länger als 1 Sekunde drücken.

Jeder der drei FM-Bandbereiche (FM1-3) hat sechs Stationstaten. Es konnen also insgesamt 18 Stationstaten belegt werden.

- Taste AF (5)

Die AF Taste (5) ruft die automatische Sendernachführung auf.

Im Display erscheint die Anzeige AF. Wird ein schwacher oder kein RDS Sender empfangen, blinkt die Anzeige. Bei einem gut zu empfangenden Sender erscheint das Symbol ständig.

Beim Empfang eines RDS Senders erscheint im Display der Sondername.

Nur in der AF Funktion kann das Gerät beim Verlassen des Sendegebieten selbstständig auf einen besseren Senderumschalten.

Regionalkennung

Drücken Sie die AF-Taste (5) ca. 2 Sekunden lang, bis im Display die Anzeige REG ON bzw. REG OFF erscheint. Durch nochmaliges Drücken der AF-Taste schalten Sie zwischen den beiden Betriebsarten hin und her. Die normale Displayanzeige erscheint nach einigen Sekunden wieder automatisch.

Ist die Regionalkennung eingeschelt (REG ON), so schaltet das Gerät bei schwächer werden dem Empfang nur auf eine andere Frequenz mit exakt dem gleichen Programm um.

Bei ausgeschalteter Regionalkennung (REG OFF) schaltet das Gerät bei schwächer wirdendem Empfang auch auf einen anderen Sender mit der gleichen Regionalkennung um.

- Taste TA (6)

Taste TA (6) einmal kurz drücken > TA ist eingeschaltet

Taste nochmals drucken > TA ist ausgeschaltet.

Wird ein Verkehrsfunk sender empfangen, so erscheint im Display die Anzeige TP = Traffic Programm.

Bei gedruckter TA Taste wird das Kürzel TA im Display sightbar. jetzt können nur noch Sender mit Verkehrsfunk-Kennung empfangen werden.

Bei laufender Wiedergabe einer anderen Quelle (z.B. CD-Wiedergabe) wird das Programm für die Dauer der Verkehrsfunkdurchsage stummgeschaltet.

Wird eine laufende Rundfunksendung sehr leise gehört, erhöht sich die Lautstärke der Verkehrsfunkdurchsage automatisch auf einen gut verstandlichen Pegel. Nach Beendigung der Durchsage stellt sich die vorher eingestellte Lautstärke wieder ein.

Je nach Einstellung TA SEEK oder TA ALARM (siehe „Menu-Einstellungen") sicht das Gerät bei Empfangsverslust einen neuen Verkehrsfunksender oder gibt einen Warnton ab.

Taste PTY (7)

Mit dieser Tasteschalten Sie die PTY-Funktion ein. Dies erkennen Sie an der PTY-Anzeige im Display.

Nach dem Drücken der PTY-Taste zeigt das Display die ausgewählte Programmart an und nach kurzer Zeit beginnnt der Suchlauf nach einem Sender dieser Programmart (während des Suchlaufs blinkt die Anzeige).

Es gibt zwei verschiedene PTY-Gruppen (MUSIK und SPRACHE). Diese werden ausgewählt, indem Sie die Taste PTY (7) erneut drucken:

PTY Gruppe MUSIK > PTY Gruppe SPRACHE > PTY AUS

Um die Programmart zu ändern drücken Sie eine der Stationstasten 1-6 (4). Den Tasten sind die Programmarten wie folgt zugewiesen:

Taste PTY-Gruppe MUSIK PTY-Gruppe SPRACHE

1 POP M, ROCK M NEWS, AFFAIRS, INFO
2 EASY M, LIGHT M SPORT, EDUCATE, DRAMA
3 CLASSICS, OTHER M CULTURE, SCIENCE, VARIOED
4 JAZZ M, COUNTRY WEATHER, FINANCE, CHILDREN
5 NATION M, OLDIES M SOCIAL, RELIGION, PHONE IN
6 FOLK M TRAVEL, LEISURE, DOKUMENT

- Taste BAND (10)

Mit dieser Taste wird der Bandbereich des Radioteils gewählt. Es stehen 3 FM-Bereiche zur Verfugung:

Auf jedem der drei Bandbereiche konnen 6 Sender auf den Stationstasten 1-6 (4) abgespeichert werden.

Tasten und (11)

Mit diesen Tasten wird die Empfangsfrequency geändert, um Sender im Radiobetrieb einzustellen.

Kurzes Drücken einer Taste verändert die Frequenz manuell schrittweise.

Wird eine Taste länger gedrückt gehalten ist der Sendersuchlauf aktiviert. Der Suchlauf halt erst beim nachsten, gut zu empfangenden Sender an.

Taste A/PS (12)

Wird these Taste kurz gedrück, werden die auf den Stationsspeichertasten 1-6 (4) abgespeicherten Sender für jeweils 5 Sekunden abgerufen. Um diesen Suchlauf zu stoppen, drücken Sie die Taste erneut.

Wird die Taste länger gedrück gehalten, werden alle gut zu empfangenden Sender automatisch auf die Stationsspeichertasten 1-6 (4) abgespeichert.

Nach thisem Vorgang, werden die abgespeicherten Sender wie oben beschrieben für 5 Sekunden abgerufen.

- Taste SCAN (13)

These Tastes startet den Sendersuchlauf.

Wenn ein Sender gefunden wurde, wird dieser für 5 Sekunden abgerufen und dann erneut der Sendersuchlauf gestartet.

Drücken Sie die Taste nochmals, um den Suchlauf wieder zu stoppen und den gerade wiedergegebenen Sender dauerhaft zu horen.

CD-Betrieb

Tasten und (11)

These Tasten dieren zur Auswahr der einzelnen Tracks einer CD bzw. zum Suchen eines bestimmten Abschnitts innerhalb eines CD-Tracks.

Die Pfeile auf den Tasten geben die Suchrichtung (aufwärts bzw. abwärts) an.

Drücken Sie die Tasten kurz, um zum nachsten bzw. vorherigen Track zu springen.

Drücken Sie die Tasten lang, um innerhalb eines Tracks einen bestimmten Abschnitt zuuchen. Die Wiedergabe erfolgt in thisem Fall beschleunigt.

CD-Schlitz (17)

Schieben Sie hier die CD zur Wiedergabe in das CD-Laufwerk ein.

Die CD muss immer mit der beschriften Seite nach oben eingeschoben werden.

Taste (18)

Drucken Sie diese Taste, um eine eingelegte CD auszuwerfen.

Taste PAU (19)

Drucken Sie diese Taste, um die CD-Wiedergabe kurzzeitig zu unterbremen.

Bei erneuter Betatigung setzt die Wiedergabe an der Stelle wieder ein, an der sie vorher unterbrochen wurde.

Taste INT (20)

Drucken Sie these Taste um jeder Track der CD für 10 Sekunden anzuspielen. Im Display erscheint INT ON.

Um diese Funktion wieder abzuschalten drücken Sie die Taste INT (20) erneut. Im Display erscheint INT OFF. Die Wiedergabe erfolgt ab dieser Stelle wieder normal.

Taste RPT (21)

Drucken Sie diese Taste, um den aktuell gespielten Track zu wiederholen. Im Display erscheint RPT ON.

Um diese Funktion wieder abzuschalten drücken Sie die Taste RPT (21) erneut. Im Display erscheint RPT OFF. Die Wiedergabe erfolgt ab dieser Stelle wieder normal.

Taste RDM (22)

Drücken Sie diese Taste, um die Zufallswiedergabe zu aktivieren. Die Tracks werden in zufälliger Reihenfolge abgespielt. Im Display erscheint RDM ON.

Um diese Funktion wieder abzuschalten drücken Sie die Taste RDM (22) erneut. Im Display erscheint RDM OFF. Die Wiedergabe erfolgt ab dieser Stelle wieder normal.

- Tasten Track-10 (23) und Track+10 (24)

Drücken Sie diese Tasten, um Schnell 10 Tracks weiter- bzw. zurückzuspringen. Sie Funktionieren wie die Tasten und (11), jedoch werden immer immer 10 Tracks übersprungen.

These Tasten sind nur im MP3-Betrieb aktiv.

- Suchfunktionen bei MP3-Betrieb

Tracksuche

• Drücken Sie die Taste A/PS (12)omal, um die Tracksuche zu aktivieren. Im Display erscheint TRK SCH.
• Drücken Sie die Taste SELECT (2), die letzte Ziffer der Trackanzeige blinkt.
• Mit dem Drehregler VOLUME (3) wahren Sie die letzte Ziffer der Trackanzeige.
• Drücken Sie die Taste SELECT (2), die vorletzte Ziffer blinkt.
• Wahlen Sie auf die beschriebene Weise die weiteren Ziffern.
• Drucken Sie die Taste SELECT (2).
• Der gewünschte Track wird automatisch abgespielt.

Titelsuche

• Drücken Sie die Taste A/PS (12) zweimal, um die Titelsuche zu aktivieren. Im Display erscheidt FILE SCH.
• Drücken Sie die Taste SELECT (2), die erste Verzeichnisstruktur wird angezeigt.
• Mit dem Drehregler VOLUME (3) konnen Sie das gewünschte Verzeichnis auswahlen.
• Drücken Sie die Taste SELECT (2) nochmals. Das Verzeichnis ist gewählt und der Name des ersten Tracks bzw. des nachsten Unterverzeichnisses wird angezeigt.
• Mit dem Drehregler VOLUME (3) wahlen Sie den gewünschten Track bzw. das{nachste Untervereichnis.
• Verfahren Sie auf die beschriebene Weise weiter, bis der gewünschte Track angezeigt wird.
• Drucken Sie die Taste SELECT (2).
• Der gewünschte Track wird automatisch abgespielt.

Buchstabensuche

• Drücken Sie die Taste A/PS (12) dreimal, um den Buchstaben-Suchmodus zu aktivieren. Im Display erscheidt CHAR SCH.
• Drücken Sie die Taste SELECT (2), wird der Buchstabe „A“ angezeigt.
• Mit dem Drehregler VOLUME (3) konnen Sie den gewünschten Buchstaben wahren.
• Drücken Sie die Taste SELECT (2) länger als 2 Sek.
• Alle Tracks mit dem gewählten Buchstaben werden angezeigt.
• Mit dem Drehregler VOLUME (3) wahlen Sie den gewünschten Track.
• Drucken Sie die Taste SELECT (2).
• Der gewünschte Track wird automatisch abgespielt.

USB-/Speicherkartenbetrieb

Das Gerat ist mit einer USB-Schnittstelle und einem Speicherkartenleser für SD/MMC-Karten ausgerüstet.

MP3- oder WMA-Dateien, die auf diesen Medien abgespeichert sind, können wiedergegeben werden.

Aufgrund der sehr großen Vielfalt von Geräten mit USB- und SD/MMC-Kartenschnittstellen und ihren manchmal sehr herstellerspezifischen Funktionen, kann nicht sichergestellt werden, dass alle Medien erkannt werden und alle Bedienungsmöglichkeiten in Verbindung mit thisem Gerät gegeben sind.

USB-Festplatten können nicht an diese Gerät angeschlossen werden.

SD/MMC-Karten mit mehr als 2GB Kapazität und SDHC-Karten werden nicht unterstützt.

• Stecken Sie Ihr USB-Speichermedium in die USB-Schnittstelle (25).
• Bei Verwendung einer Speicherkarte stecken Sie diese in den Speicherkartenleser (26).
• Das Gerät schaltet automatisch auf den entsprechenden Eingang um und startet die Wiedergabe.
• Die Bedienung ist mit der Bedienung bei der CD-Wiedergabe identisch.

Handhabung

• Eine zu hohe Lautstärke im Kfz-Innenraum hat zur Folge, dass akustische Warnsignale nicht mehr wahrgenommen werden können. Dadurch werden Sie und andere Verkehrsteilnehmer gefährdet. Achten Sie deshalb auf eine angepasste Lautstärke.
• Unachtsamkeit im Straβenverkehr kann zu schwerwiegenden Unfällen führen. Eine Bedienung der HiFi-Anlage darf deshalb immer nur dann erfolgen, wenn es die Verkehrssituation erlaubt und Sie durch die Bedienung der Anlage nicht vom Verkehrsgeschehen abgelenkt werden.
• Musik sollte nicht über einen längeren Zeitraum mit übermaßiger Lautstärke gehört werden. Hierdurch kann das Gehör geschädigt werden.

Wartung

Überprüfen Sie regelmäßige technische Sicherheit des CD-Tuners z.B. auf Beschädigung der Anschlussleitungen und des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Bordnetz abklemmen!

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

das Gerät sichtbare Beschädigungen aufweist
- das Gerät nicht mehr arbeitet, oder
- nach schweren Mechanischen Beanspruchungen

Bevor Sie den CD-Tuner reinigen oder warten, beachten Sie unbedingt folgende Sicherheitshinweise:

Beim Öffnen von Abdeckungen oder Entfernen von Teilen konnen spannungsführende Teile freigelegt werden.

Vor einer Wartung oder Instandsetzung muss deshalb das Gerät von allen Spanningsquellen getrennt werden.

Kondensatoren im Gerät können noch geladen sein, selbst wenn es von allen Spanningsquellen getrennt wurde.

Eine Reparaturarf nur durch eine Fachkraft erfolgen, die mit den damit verbundenen Gefahren bzw. einschlagigen Vorschriften vertraut ist.

Ist ein Sicherungswechsel erforderlich, ist darauf zu achten, dass nur Sicherungen vom angegebenen Typ und Nennstromstände (siehe „Technische Daten") als Ersatz Verwendung finden.

Ein Flicken von Sicherungen oder ein Überbrücken des Sicherungshalters ist unzulässig.

• Nach erfolgter Trennung von der Stromversorgung (ISO-Anschluss-Stecker abklemmen!)ziehen Sie vorsichtig die Sicherung aus dem Sicherungshalter geben dem ISO-Anschluss hersa.
• Ersetzen Sie sie mit einer Sicherung gleichen Typs.
• Erst danach den CD-Tuner wieder mit dem Bordnetz verbinden und in Betriebnehmen.
• Sollte die Sicherung erneut auslösen, bringen Sie das Gerät zur Reparatur in eine Fachwerkstatt.

Das Gerät ist ansonsten wartungsfrei. Äußerlich sollte es nur mit einem weichen, trockenen Tuch oder Pinsel gereinigt werden.

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da sonst die Oberfläche des Gehäuses beschädigt werden können.

Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen.

Behebung von Störungen

Mit dem Renkforce CD-7630 CD-Tuner haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und betriebssicher ist.

Dennoch kann es zu Problemen oder Störungen kommt.

Deshalb möchten wir Ihnen hier beschreiben, wie Sie mögliche Störungen beheben konnen:

Beachten Sie unbedingt die Sicherheitshinweise!

Keine Wiedergabe, Display und Beleuchtung leuchten nicht:

• Autosicherung defect. In der Betriebsanleitung ihres Wagens die entsprechende Sicherung suchen und überprüfen.
• Gerätesicherung defekt. Gerät ausbauen und die Sicherung überprüfen.
• Plusleitung/Masseleitung gelost. Gerät ausbauen und den Anschluss der Leitungen überprüfen.

Wiedergabe nur über einen Laufsprecher:

• Balanceregelung verstellt. Balanceregelung wie beschrieben einstellen.
• Lautsprecheranschluss hat sich gelöst. Gerät und/oder Lautsprecher ausbauen und Anschüsse überprüfen.

Wiedergabe nur über die vorderen oder hinteren Lautsprecher:

• Faderregelung verstellt. Faderregelung einstellen.
• Laatsprecheranschluss hat sich gelöst. Gerät und/oder Laatsprecher ausbauen und Anschlüsse überprüfen.

Bei Radiobetrieb kaum Sender zu empfangen:

• Antenne nicht ganz herausgezogen. Antenne auf volle Länge ausziehen.
• Antennenanschluss hat sich aus dem Gerät gelöst. Gerät ausbauen und Anschluss überprüfen.
• Antenne defekt. Anschluss, Erdung sowie Antenne überprüfen.

Störungen bei Radio- und CD-Wiedergabe:

• Störungen gelangen über die Plusleitung in das Gerät. Zusatzentstörddrossel in die Plusleitung einbauen. Auto evtl. zusätzlich mit Entstörkerzensteckern. Verteilfinger usw, entstären.

Beim Drücken der Stationstasten ertont nur Rauschen:

• Kein Sender programmiert. Wie beschrieben Sonder programmieren

Nach jedem Ausschalten des Gerätes gibt die Senderspeicherung verloren:

• Dauerplusanschluss nicht angeschlossen bzw. Leitung hat sich gelöst. Dauerplusleitung entsprechend der Anleitung anschließen bzw. überprüfen, ob die Leitung richtig angeschlossen ist. Sicherung überprüfen.

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch einen autorisierten Fachmann durchzufahren.

Technische Daten

Allgemein

Betriebsspannung 12V= (10,8-15,6V=)

Stromaufnahme 7A (max.)

Sicherung Kfz-Flachsicherung 10A

Ausgangsleistung 4 x 40W (max.)

Lautsprecherimpedanz 4-8 Ohm

LINE OUT 1,5V/10 kOhm

Schnittstellen USB und SD/MMC-Card

Abmessungen 188 x 58 x 193mm

Masse 1,2kg

FM-Tuner

Empfangsbereich FM 87,5-108,0MHz

Frequenzschritt 50kHz

Empfindlichkeit 2,8uV

Zwischenfrequenz 10,7MHz

Stereo-Trennung 30dB

Rauschabstand 50dB

CD-Player

Frequenzgang 20-20.000Hz

Rauschabstand >60dB

Kanaltrennung >50dB (1kHz)

Abspielbare Medien CD/CD-R/RD-RW/MP3/WMA

Table of contents

Page
