GEBRUIKSAANWIJZING MCR718 Marquant

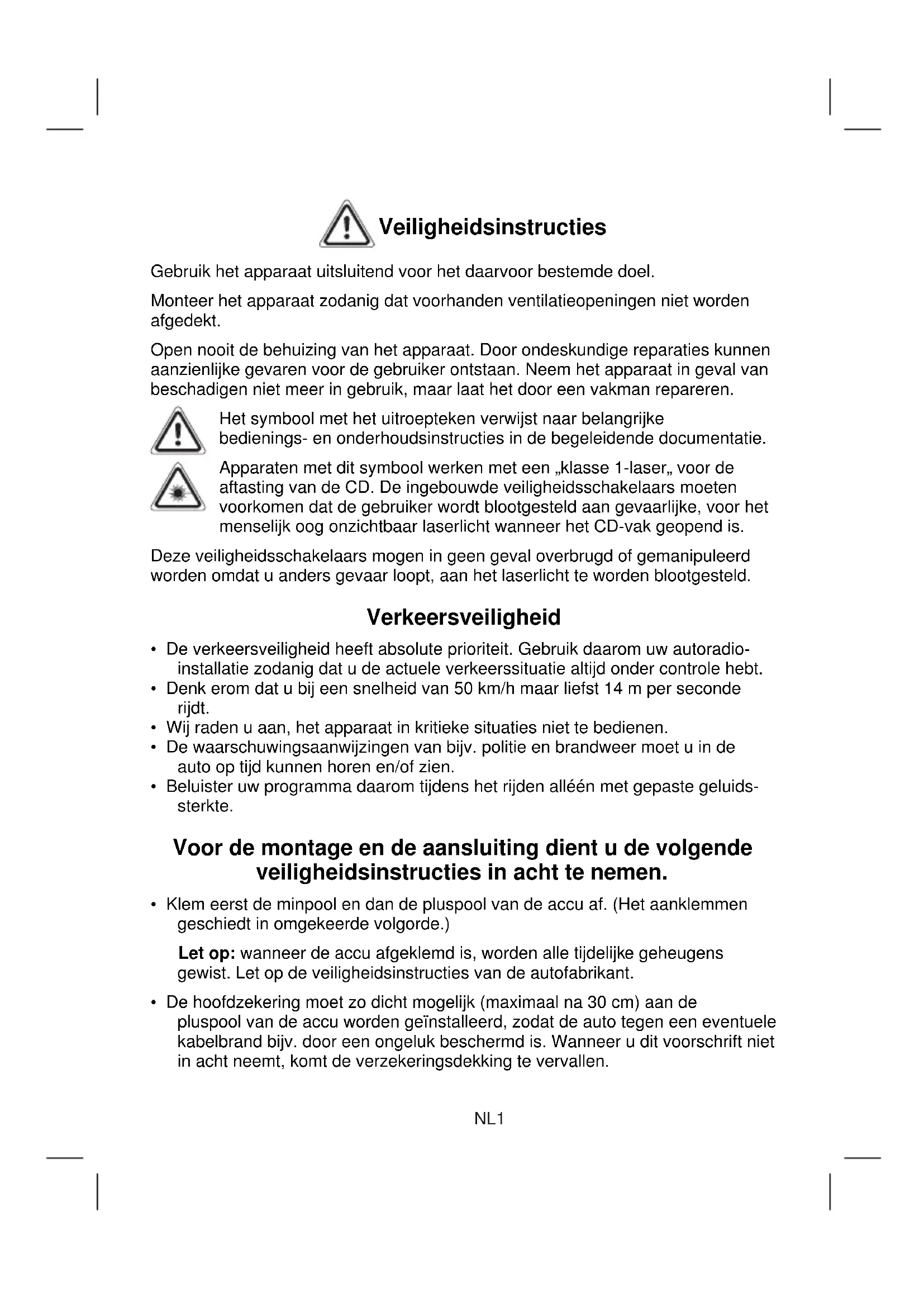

Veiligheidsinstructies

Gebruik het apparaat uitsluitend voor het daarvoor bestemde doel.

Monteer het apparaat zodanig dat voorhanden ventilatieopeningen niet worden afgedekt.

Open nooit de behuizing van het apparaat. Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan. Neem het apparaat in geval van beschadigen niet meer in gebruik, maar laat het door een vakman repareren.

Het symbool met het uitroepteken verwijst naar belangrijke bedienings- en onderhoudsinstructies in de begeleidende documentatie.

Apparaten met dit symbool werken met een „klasse 1-laser,, voor de aftasting van de CD. De ingebouwde veiligheidsschakelaars moeten voorkomen dat de gebruiker wordt blootgesteld aan gevaarlijke, voor het menselijk oog onzichtbaar laserlicht wanneer het CD-vak geopend is.

Deze veiligheidsschakelaars mogen in geen geval overbrugd of gemanipuleerd worden omdat u anders gevaar loopt, aan het laserlicht te worden blootgesteld.

Verkeersveiligheid

- De verkeersveiligheid heeft absolute prioriteit. Gebruik daarom uw autoradio-installatie zodanig dat u de actuele verkeerssituatie altijd onder controle hebt.

- Denk erom dat u bij een snelheid van 50 km/h maar liefst 14 m per seconde rijdt.

- Wii raden u aan, het apparaat in kritieke situaties niet te bedienen.

- De waarschuwingsaanwijzingen van bijv. politie en brandweer moet u in de auto op tijd kunnen horen en/of zien.

- Beluister uw programma daarom tijdens het rijden alléén met gepaste geluidssterkte.

Voor de montage en de aansluiting dient u de volgende veiligheidsinstructies in acht te nemen.

- Klem eerst de minpool en dan de pluspool van de accu af. (Het aanklemmen geschiedt in omgekeerde volgorde.)

Let op: wanneer de accu afgeklemd is, worden alle tijdelijke geheugens gewist. Let op de veiligheidsinstructies van de autofabrikant.

- De hoofdzekering moet zo dicht mogelijk (maximaal na 30 cm) aan de pluspool van de accu worden geïnstalleerd, zodat de auto tegen een eventuele kabelbrand bijv. door een ongeluk beschermd is. Wanneer u dit voorschrift niet in acht neemt, komt de verzekeringsdekking te vervallen.

- De doorsnede van de plus- en de minkabel mag niet minder dan 1,5 mm ^2 bedragen.

- Let bij het boren van gaten op dat geen auto-onderdelen worden beschadigd.

Installatietips:

• Met beschermtules kunt u voorkomen dat kabels aan scherpe carrosseriede- len doorschuren.
• De isolatie van de kabel mag tiidens de installatie niet worden beschadigd.
• Het gebruik van het juiste gereedschap is bij de installatie van een autoradio vanzelfsprekend.

Al naargelang de bouwwijze kan uw auto van deze beschrijving afwijken. Voor schade op grond van montage- of aansluitfouten en voor volgschade zijn wij niet aansprakelijk.

Installatie

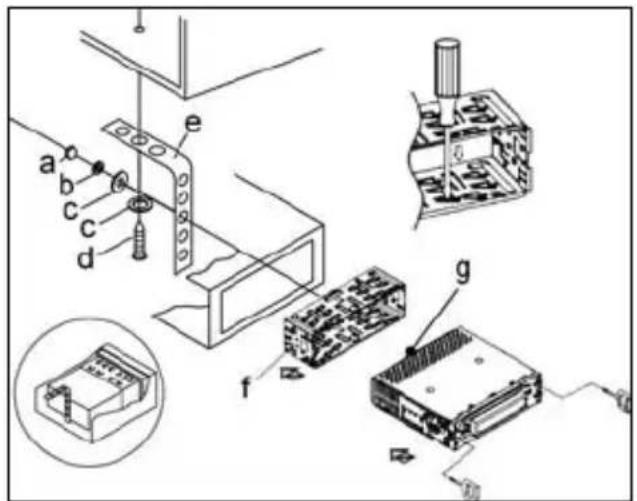

Monteer het radioapparaat volgens de onderstaande afbeeldingen

a Moer
b Veerring
c Onderlegplaatje
d Schroef
e Montagehoek
f Inschuifbehuizing
g Schroefdraadbout

h j i i

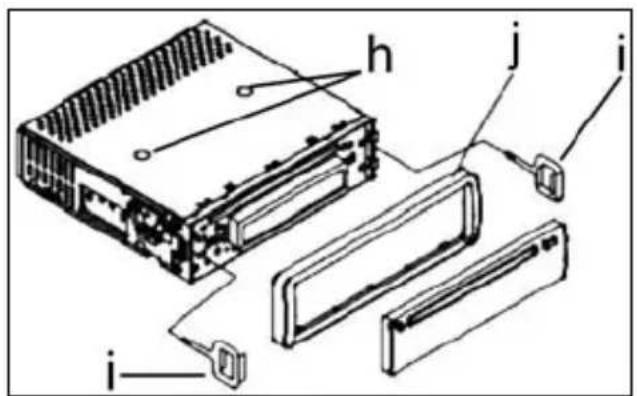

Let op!

h Schroeven van de transportbeveiliging (a.u.b. vóór de montage verwijderen)

i Uittrekgereedschap (sleuteil voor de demontage)
j Raamwerk

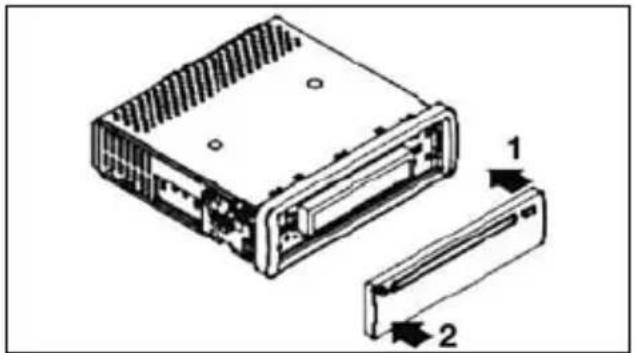

Zet het bedieningselement eerst aan tegen de rechterzijde en klik het vervolgens aan de linkerzijde in.

Aansluiting

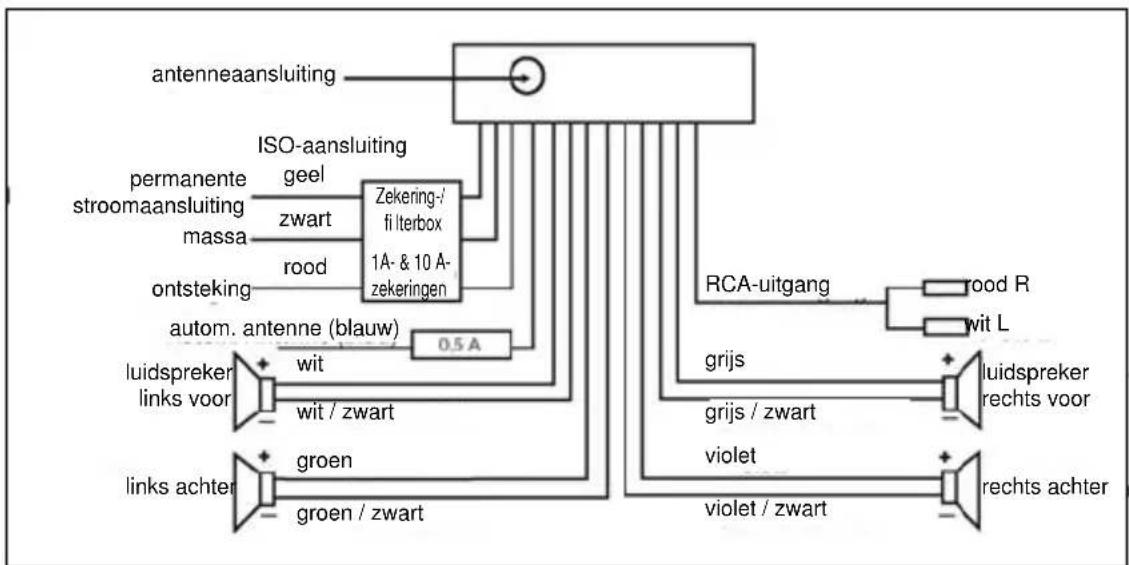

Breng de aansluiting tot stand volgens de afbeelding.

Opgelet:

• Plaats het verwijderbare bedieningselement pas na de aansluiting van de kabels.
• Gebruik luidsprekers met een impedantie van 4 Ohm.

Belangrijke aanvullende informatie voor de montage van uw autoradio!

1. Verwijder vóór de montage a.u.b. de schroeven (h) van de transportbeveiliging omdat in het andere geval de CD niet kan worden geladen.

2. Het apparaat is geconcipieerd voor de minpool van de accu die aan de carrosserie van het voertuig dient te zijn aangesloten. U dient dit vóór de installatie te controleren.

3. Let bij de montage/aansluiting van uw apparaat op dat niet iedere auto over een originele „ISO ANSCHLUSS“ beschikt. In dat geval adviseren wij het gebruik van een auto specifi eke ISO-adapter.

Adapters zijn verkrijgbaar in een zaak voor autotoebehoren en/of bij uw garage.

1. Bij de toewijzing van de Tijdsduur +" (Permanente stroomaansluiting) kunnen echter al naargelang het voertuigtype afwijkingen optreden. (Dit is echter noodzakelijk voor de opslag van de zenderstations).

Om alle functies te kunnen waarborgen dient de montage absoluut volgens deze handleiding te geschieden. Neem in geval van twijfel contact op met een geautoriseerde garage.

1. De maximale hellingshoek bij de montage van uw autoradio mag niet meer dan 20° bedragen omdat bij een grotere montagehoek de functie van uw autoradio (CD-speler) niet meer gewaarborgd is.

2. Al naargelang het voertuigtype kunnen in uitzonderingsgevallen stoorgeluiden in de radio/CD-modus optreden. Deze kunnen worden verholpen met een extra ontstoorfilter. Uw apparaat is standaard reeds uitgerust met een ontstoorfi Iter. Desondanks kunnen er afhankelijk van het voertuigtype storingen optreden.

Ontstoorfi Iters zijn verkrijgbaar kunt in een zaak voor autotoebehoren en/of bij uw garage.

1. Let bij de montage van uw autoradio op dat de achterzijde van de radio over genoeg vrije ruimte beschikt, zodat voldoende ventilatie gewaarborgd is.

2. Voor de antenne bestaan twee verschillende normaansluitingen. De oude (50 Ohm) met lang, uitstekend rond contact aan de auto en een ronde bus aan de radio en de ISO-genormeerde antennesteker (150 Ohm). Adapters voor beide formaten zijn verkrijgbaar en/of bij uw garage.

Bij VW/Audi dient absoluut in acht te worden genomen: de actieve antenne vereist spanning op de afscherming van de coaxiale antennekabel, zonder deze spanning is de ontvangst onvoldoende. Een antenneadapter met fantoomvoeding lost dit probleem op.

Bediening

1. REL-toets

Druk op de REL-toets om het voorste bedieningselement te verwijderen.

2. SEL-toets (selectie)

a) Druk kort op de SEL-toets om naar het selectiemen van de klankmodus te schakelen. Op het display verschijnt „VOL“ voor de instelling van de geluidssterkte. Door herhaaldelijk op de SEL-toets te drukken kunt u nu de afzonderlijke menupunten zoals VOL (geluidssterkte), BAS (bass), TRE (treble), BAL L - - R (balance) en FAD F - - R (faderregeling) selecteren. U verandert de instellingen van de verschillende menupunten door aan de multifunctionele knop VOL (2) te draaien.

Opmerking: wanneer onder DSP equalizerinstellingen zoals bijv. POP, ROCK geselecteerd zijn, kunnen BASS en TREBLE niet worden ingesteld.

b) Druk lang op de SEL-toets om naar het selectiemenu te schakelen:

• TA SEEK / TA ALARM
• PI MUTE / PI SOUND
• RETUNE L / RETUNE S
- MASK DPI / MASK ALL
• BEEP 2ND / BEEP ALL / BEEP OFF
- SEEK 1 / SEEK 2
- DSP OFF / FLAT / POP M / CLASSICS / ROCK
- LOUD ON / OFF
- STEREO / MONO
- LOCAL / DX
• VOL LAST / ADJ

Op het display verschijnt „TA SEEK“.

Door herhaaldelijk op de SEL-toets te drukken kunt u nu de afzonderlijke menupunten selecteren. U verandert de instellingen van de verschillende menupunten door aan de multifunctionele knop VOL te draaien.

• TA SEEK-menu (verkeersberichten-zenderzoekfunctie)

Selecteer TA SEEK wanneer bij de selectie van de TA-functie automatisch een zender met verkeersberichten gezocht dient te worden.

Wanneer u TA ALARM selecteert, ontvangt u een waarschuwing op het display, zodra u onder de TA-functie een zender hebt ingesteld die geen verkeersberichten uitzendt.

- PI MUTE/PI SOUND (alleen voor de radiomodus)

Wanneer u zich in een gebied bevindt waarin twee programma-identifi caties (PI) elkaar overlappen, kunt u voor de weergave de optie PI SOUND en PI MUTE selecteren. Een afwisselend omschakelen van de programma-identifi catie dient te worden vermeden.

PI SOUND: wanneer desondanks een omschakeling plaatsvindt, wordt de klank van een andere zender slechts minder dan een seconde weergegeven.

PI MUTE: de klank van een andere zender wordt onderdrukt.

- RETUNE L/RETUNE S (alleen voor de radiomodus)

Wanneer voor een bepaalde tijd geen TA-informatie (verkeersinformatie) ontvangen wordt, zoekt de radio automatisch naar de volgende zender met een identieke PI-kenmerking (programma-identifi catie).

RETUNE L = 90 secondes. RETUNE S = 60 secondes.

- MASK DPI/ALL

Verbergen van alternatieve frequenties (AF) tijdens het zoeken naar een programma-identifi catie (PI).

MASK DPI: wanneer het apparaat naar de programma-identifi catie (PI) van een zender zoekt, blijven de alternatieve frequenties met een andere programma-identifi catie verborgen.

MASK ALL: bij het zoeken naar een programma-identifi catie (PI) blijven alternatieve frequenties met een andere programma-identifi catie en zenders met een sterke signaalniveau zonder RDS-signaal verborgen.

• BEEP 2ND/BEEP ALL/BEEP OFF (bevestigingsgeluid)

Voor het bevestigingsgeluid bij het indrukken van toetsen hebt u drie keuzemogelijkheden.

BEEP 2ND: het bevestigingsgeluid klinkt wanneer u een toets ingedrukt houdt.

BEEP ALL: het bevestigingsgeluid klinkt na iedere druk op de toets.

BEEP OFF: het bevestigingsgeluid is uitgeschakeld.

- SEEK 1, SEEK 2 (kan alléén in radiomodus worden geselecteerd)

Zoekfunctie met de I ◀◀/▶▶I-toetsen in radiomodus

SEEK 1: houd de I◀◀/▶▶I-toetsen ingedrukt en de radio stopt bij het volgende ontvangbare zenderstation.

SEEK 2: 🔍koul de toetsen ingedrukt totdat de zoekfunctie in de frequentieband wordt voortgezet.

- DSP (Equalizer)

In het DSP kunt de equalizerinstellingen FLAT, POP M, CLASSICS, en ROCK selecteren. Selecteer DSP OFF om eigen instellingen uit te voeren. Zie hiervoor ook punt 3a.

- LOUD ON/LOUD OFF

Aan- en uitschakelen van de LOUDNESS-functie.

In het lagere volumebereik wordt door middel van de functie LOUDNESS (LOUD) het geluidsbeeld uitgebreid. Hoogten en bassen worden versterkt.

- STEREO/MONO-omschakeling (alléén selecteerbaar in radiomodus).

- LOCAL/DX (EON) (alleen in radiomodus selecteerbaar)

Uw radio kan RDS EON-gegevens ontvangen. Met EON wordt de overdracht van extra zenderinformatie binnen een zenderketen, bijv. de WDR, bedoeld. In geval van een verkeersbericht (TA) wordt binnen een zenderketen van een niet-verkeerszender overgeschakeld naar de desbetreffende verkeerszender van de zenderketen. De ontvangst van deze zendergegevens wordt door middel van het EON-teken op het display weergegeven. U kunt kiezen uit de EONTA LOCAL- resp. EONTA DISTANCE-modus voor de lokale of de langeafstandsverkeersberichten.

Het doel voor deze functie bestaat daarin, een ongewenst overschakelen naar een EON-TA-verkeersbericht te onderdrukken. Wanneer een EON-zender zeer ver weg ligt, kunt u gedeeltelijk toch EON TA-informatie van dit station ontvangen. De radio schakelt over naar dit EON-verbindingsstation en probeert de verkeersinformatie te ontvangen. Het signaal is echter te zwak en de ontvangst is slecht omdat dit EON-verbindingsstation te ver buiten het bereik ligt.

Daarom schakelt de radio terug naar de tevoren ingestelde zender.

Bij de hierboven beschreven bedrijfsmodus hoort de gebruiker gedurende een korte tijd een verkeerd programma of helemaal niets.

EONTA LOCAL: door middel van deze functie wordt een omschakelen naar een EON-verbinding met een te zwak signaal vermeden. De radio schakelt niet over naar deze zender en de luisteraar neemt de storing nauwelijks waar.

EON TA-

DISTANCE-modus: in deze modus probeert de EON TA-schakeling de EON TA-informatie van een bereikbare zender te ontvangen en de ontvangstkwaliteit op deze wijze te verbeteren.

• VOL LAST/VOL ADJ

VOL LAST: de radio schakelt in met de op het laatst ingestelde geluidssterkte.

VOL ADJ: druk opnieuw op de toets SEL, A -- VOL verschijnt op het display. Met de multifunctionele knop VOL kunt u de gewenste inschakelgeluidssterkte selecteren.

1. LCD-display (vloeibaar-kristaldisplay)

2. BND-toets

Druk kortstondig op de BND-toets om tussen de drie FM- (UKW) en de 2 AM- (middengolf) niveaus heen en weer te schakelen. De benaming van de desbetreffende niveaus FM1, FM2, FM3, wordt op het LCD-display weergegeven. In CD-modus wordt FOLDER (map), TITEL, ARTIST (artiest) en ALBUM weergegeven (alléén wanneer het medium ID3-tag-informatie bevat).

5 |◀◀/▶▶|-toetsen TUNE, SEEK, TRACK, SKIP UP/DOWN

a) In de radiomodus: druk kortstondig op de I ◀◀ of ▶▶I-toets om een radiozender handmatig in te stellen. Houd de I ◀◀ of ▶▶I-toets ingedrukt om het zoeken naar een radiozender te starten. Zie hiervoor ook de functie SEEK 1 / SEEK 2.

b) In CD-modus: druk kortstondig op de toetsen I◀◀ of ▶▶I om voorruit of achteruit te springen. Om titels voorruit of achteruit te spoelen houdt u de pijltoetsen I◀◀ of ▶▶I ingedrukt.

1. MOD-toets

Druk op deze toets om de CD-speler-, radiomodus enz. te selecteren.

1. MU-toets (stomschakeling)

Druk op de MU-toets om de luidsprekers kortstondig uit te schakelen. MUTE knippert op het display. Druk de toets opnieuw in om de functie weer te deactiveren. Deze functie kan ook door het indrukken van de MOD-, BND-, SEL-toets en de multifunctionele knop VOL worden gedeactiveerd.

1. A.P-toets (automatische zenderopslag)

In de radiomodus:

a) Opslagfunctie:

druk langer dan 1 seconde op de A.P-toets om de automatische zende- ropslag te activeren. Het apparaat zoekt binnen de actuele frequentieband bijv. FM 1 naar de grootste signaalsterktepegel totdat de zoekcyclus wordt gestopt. De zes sterkste zenders worden toegewezen aan de dienovereen- komstige geheugenplaatsen.

De nu opgeslagen zenders worden telkens ca. 5 seconden lang aangespeeld en daarna wordt de zender van de eerste geheugenplaats ingesteld. Indien u nog meer zenders op de FM-band wilt zoeken, drukt u op de BND-toets om naar de FM2-of FM3-band over schakelen. Druk opnieuw langer dan 1 seconde op de A.P-toets om verder te zoeken.

b) Aanspeelfunctie:

nadat u de A.P-toets kort hebt ingedrukt, speelt de radio alle vooringestelde zenders van de frequentieband aan.

Opmerking: de aanspeelfunctie eindigt automatisch weer bij de geheugenplaats waarop deze werd gestart.

A.P-toets voor zoekfunctie in de MP3-modus:

Wanneer bij het produceren van een CD in MP3-formaat dienovereenkomstige gegevens werden aangelegd, kunnen deze met behulp van de volgende functies worden gezocht.

a) Directe invoer van het titelnummer bij CD's in MP3-formaat:

1. Druk 1x op de A.P-toets. Op het display verschijnt „MP3 T000“. Het derde cijfer vóór de komma knippert.

2. Door aan de multifunctionele knop VOL te draaien, hebt u nu de mogelijkheid om als derde cijfer vóór de komma een titelnummer van 0 t/m 9 in te voeren.

3. Druk kortstondig op de SEL-toets. Het tweede cijfer vóór de komma knippert. Ga te werk als onder punt 2 beschreven.

4. Druk opnieuw kortstondig op de SEL-toets om het laatste cijfer vóór de komma in te voeren.

5. Sluit de invoer van het titelnummer af door langer (1 sec.) op de SEL-toets te drukken. Onmiddellijk daarna wordt de geselecteerde titel afgespeeld.

b) Zoekfunctie voor sleutelwoorden bij CD's in MP3-formaat:

1. Druk 2x op de A.P-toets. Op het display verschijnt „A - -“. Wanneer een titel of een map met deze letter gevonden wordt, wordt de titel rechts op het display weergegeven. (Wanneer ID3-tag-informatie op de CD voorhanden is).

2. Door aan de multifunctionele knop VOL te draaien kunt u nu een letter van A t/m Z of een cijfer van 0 t/m 9 invoeren.

2a. Binnen een beginletter kunt u echter ook met behulp van de SKIP-toetsen 5 door alle titels bladeren die met deze letter beginnen (afhankelijk van het medium).

1. Druk kortstondig op de SEL-toets. De desbetreffende titel/map wordt aangespeeld.

c) Mapselectie bij CD's in MP3-formaat :

1. Druk 3x op de A.P-toets. Op het display verschijnt "ROOT" voor de hoofdmap.

2. Wanneer submappen voorhanden zijn, kunt u deze ook door het draai- en aan de multifunctionele knop VOL selecteren.

3. Bevestig een geselecteerde map door op de SEL-toets te drukken. De eerste titel van de geselecteerde map wordt afgespeeld.

3a. Met behulp van de SKIP-toetsen 5 kunt u ook in een map een titel selecteren. Bevestig de selectie door op de SEL-toets te drukken.

Opmerking: de weergave van een door de gebruiker gemaakte CD kan op grond van de vele beschikbare programma's en CD-media niet worden gegarandeerd.

In de normale afspeelmodus van CD's in MP3-formaat kunt u met de I◄◄- of ►►I-toetsen telkens één titel omhoog of omlaag springen. Met de stationstoetsen 5 en 6 kunt u telkens 10 titels omlaag of omhoog springen.

9als stationstoetsen (1–6) van voorgeselecteerde zenders en als 1▶II-, 2INT-, 3RPT-, 4RDM-toetsen in de CD-modus

a) Radio-modus

Door kortstondig indrukken kunt u via deze toetsen een voorgeselecteerde radiozender direct selecteren. Wanneer u deze toetsen langer dan één seconde indrukt, wordt de actueel ingestelde zender onder de geselecteerde stationstoets opgeslagen.

b) CD-modus

- Druk op de 1▶II-toets om het afspelen van de CD te onderbreken (pau-zefunctie). Druk de toets opnieuw in om de functie weer te deactiveren.

- Druk op de 2INT-toets. ledere titel van de CD wordt gedurende 10 seconden afgespeeld. Druk opnieuw op deze toets om de zoekfunctie af te breken. De actueel geselecteerde titel wordt afgespeeld.

- Druk op de 3RPT-toets. De actuele titel wordt herhaald. Druk de toets opnieuw in om de functie weer te deactiveren.

- Druk op de 4RDM-toets. De CD-titels worden in willekeurige volgorde afgespeeld. Druk de toets opnieuw in om de functie weer te deactive-ren.

1. TA traffic annonouncement (voorrangschakeling voor verkeersberichten)

De TA-fucntie wordt door het kort indrukken van de TA-toets geactiveerd en door het TA-symbol op het display weergegeven. In de radiomodus in een FM-frequentieband begint het zoeken naar een verkeersberichtzender (TA SEEK) automatisch.

Wanneer een FM-zender wordt ontvangen die periodiek de nieuwste verkeers-informatie uitzendt, brandt de TP-weergave op het display.

Wanneer de TA-functie is ingeschakeld, onderbreken de UKW/FM verkeersberichten automatisch de CD-modus (op het display verschijnt TRAFFIC). De geluidssterkte wordt opgevoerd naar de minimale waarde voor de overdracht van de verkeersberichten.

Na afl oop van de verkeersinformatie wordt het tevoren ingestelde programma voortgezet.

Onderbreking van de TA-functie:

wanneer u de weergave van de actuele verkeersberichten wilt onderbreken, drukt u kort op de TA-toets. De TA-modus wordt hierdoor niet uitgeschakeld.

11. PTY-toets selectie van het programmatype

Naast de naam van de zender geven sommige FM-zenders ook informatie over het programmatype van hun programma. Deze informatie kan door uw autoradio worden weergegeven.

Deze programmatypes kunnen bijv. zijn:

SPORT

NEWS

POP

CLASSICS

Met de PTY-functie kunt u doelgericht zenders uitkiezen van een bepaald programmatype.

Druk 1x op de PTY-toets om naar de PTY-muziekgroep te schakelen.

Op het display verschijnt het teken "PTY".

Met behulp van de stationstoetsen 1-6 kunt u nu de volgende selectie treffen.

	1X indrukken 2X indrukken
Stationstoets 1	POP M ROCK M
Stationstoets 2	EASY M LIGHT M
Stationstoets 3	CLASSICS OTHER M
Stationstoets 4	JAZZ COUNTRY
Stationstoets 5	NATION M OLDIES
Stationstoets 6	FOLK M

Druk 2x op de PTY-toets om naar de PTY-taalgroep te schakelen. Met behulp van de stationstoetsen 1-6 kunt u nu de volgende selectie treffen.

	1X indrukken 2X indrukken 3X indrukken
Stationstoets 1	NEWS AFFAIRS INFO
Stationstoets 2	SPORT EDUCATE DRAMA
Stationstoets 3	CULTURE SCIENCE VARIED
Stationstoets 4	WEATHER FINANCE CHILDREN
Stationstoets 5	SOCIAL	RELIGION	PHONE IN
Stationstoets 6	TRAVEL LEISURE DOCUMENT

Druk 3x op de PTY-toets om de functie weer uit te schakelen.

Wanneer u PTY hebt gekozen, start de radio de zoekfunctie naar dienove- reenkomstige PTY-informatie en stopt, zodra de gezochte PTY-informatie werd gevonden.

Wanneer het gezochte programmatype niet werd gevonden, verschijnt op het display „PTY NONE”.

Wanneer de gezochte PTY-informatie niet meer bestaat, schakelt de PTY-functie automatisch over naar de normale modus.

1. AF (alternatieve frequenties) REG-functie

a) AF is een functie die met behulp van het RDS (Radio Data System) werkt en alleen bij FM-zenders kan worden gebruikt. Het apparaat zoekt op de achtergrond de beste te ontvangen frequenties van de ingestelde zenders. Wanneer de AF-functie wordt geselecteerd, controleert de radio voortdu-rend de signaalsterkte van de AF-frequentie. Het controle-interval voor iedere AF-frequentie is afhankelijk van de signaalsterkte van de actuele zender en varieert van een paar minuten in geval van een sterke zender tot een paar seconden bij zwakke zenders. Iedere keer wanneer de nieuwe AF-frequentie sterker is dan het actueel ingestelde station, schakelt het apparaat voor een korte tijd naar deze frequentie over en er wordt gedurende een tot twee seconden de melding weergegeven "NEW FREQUENCY". Omdat de geluidloze overschakelingstijd tijdens de frequentiewissel resp. de controletijd zeer kort is, is dit tijdens het normale programma nauwelijks hoorbaar.

De AF-functie wordt door kort indrukken van de A.F-toets geactiveerd en de status van de AF-functie wordt door een kort AF-teken op het display weergegeven.

• Wanneer het AF-teken op het display verschijnt, is de AF-functie ingeschakeld en worden RDS-zendgegevens ontvangen.
• Wanneer het AF-teken op het display knippert, is de AF-functie weliswaar ingeschakeld, maar kan geen RDS-zendsignaal worden ontvangen.
• Druk opnieuw op de A.F-toets om de functie weer uit te schakelen. Het AF-teken op het display dooft.

b) REG-functie

Sommige zenders spreiden hun programma's op bepaalde tijdstippen in regionale programma's met verschillende inhoud.

REG ON: door lang indrukken van de A.F-toets wordt de regionale modus ingeschakeld. Op het display verschijnt gedurende enkele seconden de melding "REG ON".

Opmerking: de weergavecapaciteit van het display is beperkt. Het is daarom mogelijk dat in de dubbele weergavemodus enkele segmenten van het display gewist zijn.

Met de functie REG ON wordt vermeden dat de radio overschakelt naar alternatieve frequenties die een andere regionale programma-inhoud hebben.

REG OFF: door het opnieuw lang indrukken van de A.F-toets wordt de regionale modus uitgeschakeld. Op het display verschijnt gedurende enkele seconden de melding "REG OFF".

De programma-identifi catie (PI) van het regionale zendprogramma wordt tijdens het zoeken naar een alternatieve frequentie (AF) of een programma-identifi catie (PI) genegeerd.

1. ▲ Uitwerptoets :Druk op deze toets om de CD uit te werpen.

2. POWER-knop

Druk op deze toets om het apparaat in- of uit te schakelen. Druk kort op deze toets om het apparaat in te schakelen en houd de toets ingedrukt om het uit te schakelen.

Technische gegevens

Algemeen

Netspanning ....DC 13,8 V

Stroomverbruik 10 A max.

Vermogensuitgang.... 4 x 25 W

FM-bereik

Frequentiebereik....87,5 MHz tot 108,0 MHz

Effectieve gevoeligheid....3 μV.

I.F. frequentie 10,7 MHz

AM-bereik

Frequentiebereik....522 kHz tot 1620 kHz

Effectieve gevoeligheid....40 dB

I.F. frequentie 450 kHz

(Line-out)

Uitgang max. 1200mV

CD-speler

Systeem....MP3-audiosysteem

Afspeelbare CD's.....CD/CD-R/CD-RW/MP3 disks

Afspeelbare bitsnelheden....32 - 320kBit/s

Verhelpen van storingen

Voer eerst alle aansluitingen uit voordat u de checklist doorloopt. Wanneer u na controle aan de hand van de checklist nog steeds vragen hebt, neem dan a.u.b. contact op met de dichtstbijzijnde klantenservice.

Storingssymptoom Reden Oplossing
CD's worden maar tot de helft in de CD-sleuf getrokken.	De schroeven van de transportbeveiliging werden niet verwijderd.	Verwijder de schroeven van de transportbeveiliging.
ERROR 2 wordt op het display weergegeven.	De CD is verkeerd om geplaatst.	Plaats de CD correct.
De CD kan niet via de MOD-toets worden geselecteerd.	Er is géén CD geplaatst Plaats een CD.
Na het plaatsen in het apparaat loopt de CD of de cassette niet.	De volumeregelaar is te zacht ingesteld.	Stel de volumeregelaar hoger in.
	De aansluitingen zijn niet correct uitgevoerd.	Controleer de +12V- en de massa-aansluiting.
De CD stokt.	Het wegdek is ruw.	Wacht met het afspelen van de CD totdat het wegdek vlakker wordt.
	Het apparaat is niet vast gemonteerd.	Bouw het apparaat vast in.Waarborg dat de achterste bevestiging wordt gebruikt wanneer het voertuig niet over een geschikte opname voor het achterste apparaatgedeelte beschikt.
	De CD is defect.	Probeer een andere CD. Wan- neer deze correct functioneert is de eerste CD waarschijnlijk beschadigd.
	De CD is verontreinigd. Reinig de Eventueel is het apparaat te schuin in de auto gemonteerd.	CD.Let op dat de max. inbouwhoek van 20° niet mag worden overschreden!
Geen functie.	De ontsteking is uitgeschakeld.	Draai ontstekingssleutel naar de stand „ON“ of „ACC“.
	Een of meerdere zekeringen zijn doorgebrand.	Vervang de zekering door een andere 10A /0,5A/1A-zekering.
Het apparaat kan niet via de ont-steking “In” of “Uit” geschakeld worden.	Verkeerde aansluiting (iedere autofabrikant voert de ISO-aansluiting in de auto anders uit).	Neem contact op met uw garage of een autospecialist i.v.m. auto-specifi eke aansluitadapters.
Het apparaat functioneert niet correct (EJECT, LOAD, PLAY).	De microcomputer werd door elektromagnetische velden gestoord.	Verwijder de CD of cassette en plaats deze weer.
		Schakel het apparaat uit- en weer in.
Het apparaat kan niet worden bediend, het “hangt vast“.	De stuurprocessor van het apparaat kan op grond van over- of onderspanning in het boordnet geblokkeerd zijn.	Druk op de RESET-toets. (Meestal achter het verwijderba- re bedieningselement.)
Geen radio-ontvangst.	De antennekabel is niet aangesloten.	Steek de antennekabel vast in de antennebus van het apparaat.
Slechte radio-ontvangst.	Eventueel beschikt uw auto over een speciale antenne (antenne met fantoomvoeding.)	Neem contact op met uw garage of een autospecialist. (Voor “fabrikaten van derden” zijn specifi eke scheidingsfi Iters resp. spanningsadapters verkrijgbaar.)
In de automatische zoek- modus stopt de radio niet bij zenderstation(s).	De zendersignalen zijn te zwak.	Stel het zenderstation handmatig in.
SD/MMC-kaart wordt niet afgespeeld resp. kan niet worden geselecteerd.	De SD/MMC-kaart is verkeerd om geplaatst.	Steek de SD/MMC-kaart correct in de opening. (Op het display verschijnt dan FLASH.)
	De SD/MMC-kaart is niet correct geplaatst.	Let op dat de SD/MMC-kaart hoorbaar vastklikt. (Op het display verschijnt dan FLASH.)
	Er bevindt zich geen SD/MMC- kaart in het apparaat.	Steek een SD/MMC-kaart in de opening.

Handling van een CD

Reinig de CD vóór het afspelen met een schone, stofvrije reinigingsdoek. Verwijder het stof van de CD in pijlrichting.

Opmerking: gebruik géén oplosmiddelen zoals benzine of verdunner. De algemeen verkrijgbare reinigingsmiddelen of antistatische sprays beschadigen het apparaat.

Wanneer de CD met de opdruk naar beneden wordt geplaatst, kan het apparaat beschadigd worden.

Plaats de CD altijd met het label naar boven.

Opmerking: tracht niet, een Cd te plaatsen wanneer zich reeds een CD in de CD-sleuf bevindt. Hierdoor kan het apparaat worden beschadigd.

Vastpakken van de CD

Grijp de CD altijd aan de rand vast. Om de Cd schoon te houden, mag u deze niet aan het oppervlak vastpakken.

• Plak geen papier of plakband op de CD.

• Stel de CD niet bloot aan directe zoninstraling of warmtebronnen zoals verwarmingsbuizen en laat de CD ook niet in de auto liggen wanneer deze in de zon geparkeerd staat omdat dit een aanzienlijke temperatuurstijging tot gevolg heeft.

• Controleer alle CD's op scheuren, krassen en oneffenheden voordat u deze afspeelt. CD's met een dergelijke beschadiging kunnen eventueel niet correct worden afgespeeld. Gebruik deze CD's niet.

• Gebruik alléén in de handel verkrijgbare cirkelvormige CD's met een diameter van 12 cm. CD's met een diameter van 8 cm of CD's die over contouren beschikken, bijv. in de vorm van een vlinder of een hart, zijn niet geschikt voor de weergave. Het gevaar bestaat dat de CD en het station onherstelbaar worden beschadigd. Voor schade door een ongeschikte CD zijn wij niet aansprakelijk.
