BEDIENUNGSANLEITUNG MCR718 Marquant

Verwenden Sie das Gerät nur für den vorgesehenen Zweck.

Das Gerät so einbauen, dass vorhandene Lüftungsöffnungen nicht verdeckt werden.

Niemals das Gehäuse des Gerätes öffnen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Bei Beschädigung des Gerätes, das Gerät nicht mehr in Betrieb nehmen, sondern von einem Fachmann reparieren lassen.

Das Symbol mit Ausrufezeichen soll den Benutzer auf wichtige Bedienungs- oder Wartungs-Hinweise in den Begleitpapieren hinweisen.

Geräte mit diesem Symbol arbeiten mit einem „Klasse 1-Laser“ zur Abtastung der CD. Die eingebauten Sicherheitsschalter sollen verhindern, dass der Benutzer gefährlichem, für das menschliche Auge nicht sichtbarem Laserlicht ausgesetzt wird, wenn das CD-Fach geöffnet ist.

Diese Sicherheitsschalter sollten auf keinen Fall überbrückt oder manipuliert werden, sonst besteht die Gefahr, dass Sie sich dem Laser-Licht aussetzen.

Verkehrssicherheit

• Die Verkehrssicherheit ist oberstes Gebot. Benutzen Sie daher Ihre Autoradi- oanlage immer so, dass Sie stets der aktuellen Verkehrssituation gewachsen sind.
• Bedenken Sie, dass Sie bei einer Geschwindigkeit von 50 km/h in der Sekunde 14 m fahren.
• In kritischen Situationen raten wir von einer Bedienung ab.
  • Die Warnhinweise z.B. von Polizei und Feuerwehr müssen im Fahrzeug rechtzeitig und sicher wahrgenommen werden können.
• Hören Sie deshalb während der Fahrt Ihr Programm nur in angemessenerer Lautstärke.

Für die Dauer der Montage und des Anschlusses beachten Sie bitte folgende Sicherheitshinweise.

- Zuerst den Minuspol, dann den Pluspol der Batterie abklemmen. (Anklemmen in umgekehrter Reihenfolge.)

Bitte beachten: Ist die Batterie vom Netz, verlieren alle flüchtigen Speicher ihre Informationen. Beachten Sie die Sicherheitshinweise des KFZ- Herstellers.

- Die Hauptsicherung muss möglichst nahe (maximal nach 30 cm) am Pluspol der Batterie installiert werden, damit das Auto vor einem eventuellen Kabel-

brand z.B. durch Unfall geschützt ist. Sollte die Installation dieser Vorgabe nicht entsprechen, erlischt der Versicherungsschutz.

• Der Querschnitt des Plus- und Minuskabels darf 1,5 mm ^2 nicht unterschreiten.
• Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile beschädigt werden.

Installationstipps:

• Kabelschutztüllen schützen Kabel vor Durchscheuern an scharfen Karosserieteilen.
  • Die Isolierung der Kabel darf bei der Installation nicht beschädigt werden.
• Das richtige Werkzeug ist bei einer Car-HiFi-Installation selbstverständlich.

Je nach Bauart kann Ihr Fahrzeug von dieser Beschreibung abweichen. Für Schäden durch Einbau- oder Anschlussfehler und für Folgeschäden übernehmen wir keine Haftung.

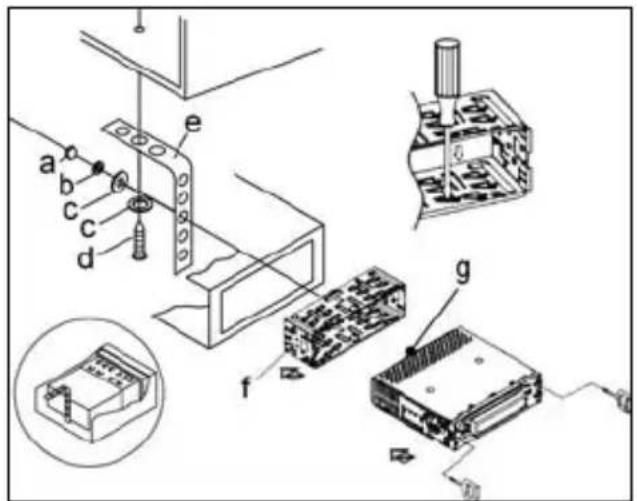

Installation

Montieren Sie das Radiogerät gemäß folgender Darstellungen.

a Mutter
b Federscheibe
c Unterlegscheibe
d Schraube
e Montagewinkel
f Einschubgehäuse
g Gewindebolzen

h j i i

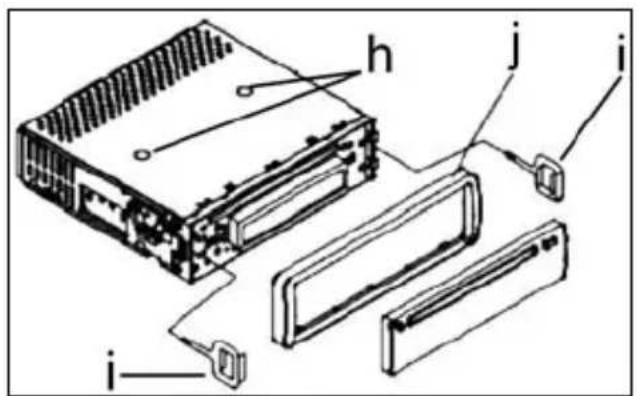

Achtung!

h Schrauben der Transport- sicherung (Bitte vor der Montage entnehmen)

i Ausziehwerkzeug (Schlüssel für die Demontage)
j Blendrahmen

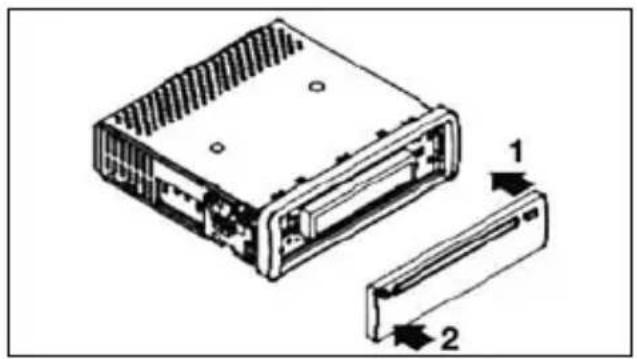

Setzen Sie die Bedienblende erst an der rechten Seite an und rasten Sie, sie dann auf der linken Seite ein.

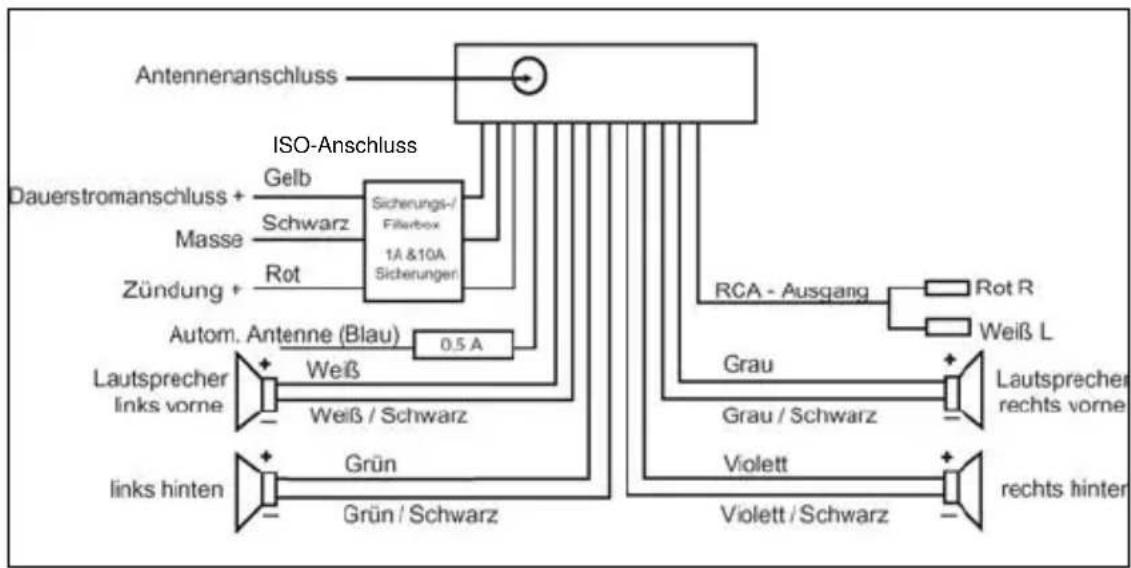

Anschluss

Stellen Sie die Anschlüsse gemäß des Schaubildes her.

Achtung:

• Setzen Sie das abnehmbare Bedienfeld erst nach dem Anschluss der Kabel auf.
• Verwenden Sie Lautsprecher mit einer Impedanz von 4 Ohm.

Wichtige Zusatzinformation zum Einbau Ihres Autoradios!

1. Die Schrauben (h) der Transportsicherung bitte vor der Montage entfernen, da sonst die CD nicht eingezogen werden kann.
2. Das Gerät ist für den Minuspol der Batterie ausgelegt, der an die Fahrzeugkarosserie angeschlossen sein muss. Dies bitte vor Installation überprüfen.
3. Bitte beachten Sie beim Einbau/Anschluss Ihres Gerätes, dass nicht jedes Fahrzeug mit einem "ISO Anschluss" versehen ist. In diesem Fall empfehlen wir Ihnen den Einsatz eines KFZ spezifi schen ISO Adapter.

Adapter erhalten Sie im Autozubehörhandel und/oder bei Ihrer KFZ Werkstatt.

1. Bei der Belegung des "Dauer +" (Dauerstromanschluss) kann es je nach Fahrzeugtyp zu Abweichungen kommen. (Dies ist jedoch für die Speicherung der Senderstationen notwendig.)

Um alle Funktionen zu gewährleisten ist der Einbau entsprechend dieser Anleitung zwingend erforderlich. Im Zweifel wenden Sie sich an eine autorisierte KFZ Werkstatt.

1. Der maximale Neigungswinkel beim Einbau Ihres Autoradios darf 20° nicht überschreiten, da bei größeren Einbauwinkeln die Funktion Ihres Autoradios (CD-Player) nicht mehr gewährleistet ist.

2. Je nach Fahrzeugtyp können in Ausnahmefällen Störgeräusche im Radio/CD Betrieb auftreten. Diese lassen sich mit einem zusätzlichen Entstörfi Iter entsprechend beseitigen. Ihr Gerät ist bereits serienmäßig mit einem Entstörfi Iter ausgerüstet. Trotzdem kann es fahrzeugbedingt zu Beeinträchtigungen kommen.

Entstörfi Iter erhalten Sie im Autozubehörhandel und/oder bei Ihrer KFZ Werkstatt.

1. Bitte beachten Sie beim Einbau Ihres Radios darauf, dass die Rückseite des Radios genügend Freiraum hat, damit eine ausreichende Kühlung gewährleistet ist.

2. Beim Antennenanschluss gibt es zwei verschiedene Normen. Erstens den alten (50 Ohm) mit langem, herausstehendem Rundkontakt fahrzeugseitig und einer Rundbuchse auf der Radioseite. Zweitens ISO-genormte Antennenstecker (150 Ohm). Adapter für beide Formate bieten Zubehörhersteller und/oder Ihrer KFZ Werkstatt an.

Bei VW/Audi unbedingt beachten: die aktive Antenne benötigt Spannung auf der Abschirmung des Antennen-Koaxialkabels, ohne die der Empfang unzureichend ist. Ein Antennen-Adapter mit Phantomspeisung löst dieses Problem.

Bedienhinweise

1. Wenn die vordere Bedientafel während des Radio- oder CD-Betriebs abgenommen wird, wird das Gerät automatisch ausgeschaltet.

2. Fehlfunktion. Nach dem Wiedereinsetzen der vorderen Bedientafel erscheint in der LCD-Anzeige eine Fehlermeldung (ERROR). Drücken Sie mit Hilfe eines Drahtes o.ä. die Taste RESET (28), um die Elektronik wieder zurückzustellen (RESETEN). Diese Taste finden Sie bei abgenommenem Bedienfeld in der rechten unteren Ecke.

3. Wenn das Fahrzeuginnere extrem heiß ist, z.B. nach einer längeren Parkdauer in praller Sonne, den Player nicht einschalten, bis das Fahrzeug nach einer kurzen Fahrzeit im Inneren etwas abgekühlt ist.

4. Um das abnehmbare Bedienteil sicher aufzubewahren, stets die dafür vorgesehene Schutzhülle verwenden.

5. Die Wiedergabe anwenderseitig erstellter CD kann durch die Vielzahl der verfügbaren Software und CD-Medien nicht garantiert werden.

Bedienung

1. REL-Taste

Drücken Sie die REL-Taste zum Herausnehmen des vorderen Bedienfeldes.

2. VOL-Multifunktionsknopf (Lautstärke)

Im normalen Spielbetrieb dient der Multifunktionsknopf zur Einstellung der Lautstärke. In Verbindung mit der zuvor gedrückten SEL-Taste können Änderungen in Menüs z.B. dem Klangmodus vorgenommen werden.

2. SEL-Taste (Auswahl)

a) Drücken Sie die SEL-Taste kurz, um in das Auswahlmenü des Klangmodus zu gelangen. Im Display erscheint „VOL“ zur Einstellung der Lautstärke. Durch wiederholtes Drücken der SEL- Taste können Sie nun die einzelnen Menüpunkte wie VOL (Lautstärke), BAS (Bässe), TRE (Höhen), BAL L -- R (Balance) und FAD F -- R (Überblendregelung) anwählen. Sie ändern die Einstellungen der einzelnen Menüpunkte durch Drehen des Multifunktionsknopfes VOL (2).

Hinweis: Sind unter DSP Equalizereinstellungen wie z.B. POP, ROCK gewählt, können BASS und TREBLE nicht eingestellt werden.

b) Drücken Sie die SEL-Taste lang, um in die folgenden Auswahlmenüs zu gelangen:

• TA SEEK / TA ALARM
• PI MUTE / PI SOUND
• RETUNE L / RETUNE S
• MASK DPI / MASK ALL
• BEEP 2ND / BEEP ALL / BEEP OFF
- SEEK 1 / SEEK 2
• DSP OFF / FLAT / POP M / CLASSICS / ROCK
- LOUD ON / OFF
• STEREO / MONO
- LOCAL / DX
• VOL LAST / ADJ

Im Display erscheint „TA SEEK“.

Durch wiederholtes Drücken der SEL-Taste können Sie nun die einzelnen Menüpunkte anwählen. Sie ändern die Einstellungen der einzelnen Menüpunkte durch Drehen des Multifunktionsknopfes VOL.

• TA SEEK-Menü (Verkehrsfunk-Sendersuche)

Wählen Sie TA SEEK, wenn bei der Wahl der TA- Funktion automatisch ein Verkehrsfunksender gesucht werden soll.

Wählen Sie TA ALARM, erhalten Sie eine Warnmeldung im Display, sobald Sie unter der TA Funktion einen Sender eingestellt haben, der keine Verkehrsfunkinformationen übermittelt.

• PI MUTE/PI SOUND (nur für Radiobetrieb)

Sollten Sie sich in einem Gebiet bewegen indem sich zwei Programm Identifi kationen (PI) überschneiden, können Sie für die Wiedergabe die Option PI SOUND und PI MUTE wählen. Ein wechselseitiges Umschalten der Programm Identifi kation soll vermieden werden.

PI SOUND: Sollte dennoch eine Umschaltung stattfi nden, wird der Klang eines anderen Senders nur für weniger als eine Sekunde eingeblendet.

PI MUTE: Der Klang eines anderen Senders wird unterdrückt.

• RETUNE L/RETUNE S (nur für Radiobetrieb)

Wird für eine ausgewählte Zeit keine TA Information (Verkehrsfunkinformation) empfangen, sucht das Radio automatisch den nächsten Sender mit einer identischen PI Kennung (Programm Identifikation).

RETUNE L = 90 Sekunden. RETUNE S = 60 Sekunden.

- MASK DPI/ALL

Verbergen von Alternativfrequenzen (AF) während der Suche nach einer Programmkennung (PI).

MASK DPI: Sucht das Gerät nach der Programmkennung (PI) eines Senders bleiben die Alternativfrequenzen mit anderer Programmkennung im Verborgenen.

MASK ALL: Bei der Suche nach einer Programmkennung (PI) bleiben Alternativfrequenzen mit anderer Programmkennung und Sender mit starkem Signalpegel ohne RDS Signal im Verborgenen.

• BEEP 2ND/BEEP ALL/BEEP OFF (Bestätigungston)

Den Bestätigungston beim Tastendruck können Sie in 3 Arten wählen.

BEEP 2ND: Der Bestätigungston erfolgt beim Gedrückt halten einer Taste.

BEEP ALL: Der Bestätigungston erfolgt bei jedem Tastendruck.

BEEP OFF: Der Bestätigungston ist abgeschaltet.

- SEEK 1, SEEK 2 (Nur im Radiobetrieb wählbar)

Suchfunktion mit den I◀◀ / ▶▶I-Tasten im Radiobetrieb

SEEK 1: Halten Si▶Tasten gedrückt und das Radio wird bei der nächsten erreichbaren Sendestation stoppen.

SEEK 2: Solange-Si▶Die-Tasten gedrückt halten wird der Suchlauf im Frequenzband weiter geführt.

- DSP (Equalizer)

Im DSP können Sie die Equalizereinstellungen FLAT, POP M, CLASSICS, und ROCK, wählen. Wählen Sie DSP OFF um eigene Einstellungen vorzunehmen. Siehe auch Pkt. 3a.

- LOUD ON/LOUD OFF

Ein- und Ausschalten der LOUDNESS-Funktion.

Im niedrigen Lautstärkebereich wird mit der Funktion LOUDNESS (LOUD) das Klangbild erweitert. Höhen und Bässe werden angehoben.

• STEREO/MONO Umschaltung (Nur im Radiobetrieb wählbar)

- LOCAL/DX (EON) (Nur im Radiobetrieb wählbar)

Ihr Radio kann RDS EON Daten empfangen. Unter EON versteht man die Übermittlung von zusätzlichen Senderinformationen innerhalb einer Senderkette z. b. des WDR. Im Falle einer Verkehrsdurchsage (TA) wird innerhalb einer Senderkette von einem Nicht-Verkehrsfunksender auf den entsprechenden Verkehrsfunksender der Senderkette umgeschaltet. Der Empfang dieser Sendedaten wird durch das EON Zeichen im Display angezeigt.

Sie können zwischen dem EONTA LOCAL bzw. EONTA DISTANCE-Modus für den lokalen oder den Fernverkehrsfunkempfang wählen.

Der Zweck dieser Funktion besteht darin, ein unerwünschtes Umschalten auf eine EON-TA-Verkehrsansage zu unterdrücken. Liegt ein EON Sender sehr weit entfernt, so können z. T. trotzdem EON TA-Information von dieser Station empfangen werden. Das Radio schaltete zu dieser EON-Verbindungsstation um und versucht die Verkehrsinformationen zu empfangen.

Der Signalpegel ist aber zu schwach und der Empfang ist schlecht, da diese EON-Verbindungsstation zu weit außerhalb lag.

Deshalb schaltet das Radio dann auf den zuvor eingestellten Sender zurück.

Bei der oben beschriebenen Betriebsart hört der Anwender für eine kurze Zeitspanne ein falsches Programm oder überhaupt nichts.

EONTA LOCAL: Durch diese Funktion wird ein Umschalten zu einer EON-Verbindung mit zu schwachem Signalpegel vermieden. Das Radio schaltet nicht auf diesen Sender um und der Hörer nimmt kaum Störungen wahr.

EON TA-

DISTANCE-Modus: In diesem Modus versucht die EON TA Schaltung die EON TA Informationen von einem erreichbaren Sender zu erhalten und so die Empfangsqualität zu verbessern.

• VOL LAST/VOL ADJ

VOL LAST: Das Radio schaltet sich mit der zuletzt tatsächlich eingestellten Lautstärke ein.

VOL ADJ: Drücken Sie erneut die Taste SEL, A -- VOL erscheint im Display. Mit dem VOL-Multifunktionsknopf können Sie die gewünschte Einschaltlautstärke auswählen.

4. Ein-/ Ausschaltknopf

Zum Einschalten des Gerätes diese Taste drücken. WELCOME erscheint im Display. Zum Ausschalten des Gerätes diese Taste gedrückt halten. GOOD BYE erscheint im Display.

3. LCD-Display (Flüssigkristallanzeige)

4. BND-Taste

Drücken Sie kurz die BND-Taste, um zwischen den 3 FM Ebenen. Die Bezeichnung der entsprechenden Ebenen FM1, FM2, FM3 wird in der LCD-Anzeige angezeigt. Im CD wird FOLDER (Ordner), TITEL, ARTIST (Interpret) und ALBUM angezeigt (nur wenn das Medium ID3-Tag Informationen enthält).

5. I◀◀/▶▶I-Tasten TUNE, SEEK, TRACK, SKIP UP/DOWN

a) Im Radiomodus: Drücken Sie kurz die I◀◀- oder ▶▶I-Taste, um manuell einen gewünschten Radiosender einzustellen. Halten Sie die I◀◀- oder ▶▶I-Taste gedrückt, um die Suche nach einem Radiosender zu starten. Siehe auch die Funktion SEEK 1 / SEEK 2.
b) Im CD Modus: Zum Vor- bzw. Rückwärtsspringen die Taste I◀◀ bzw. ▶▶▶ kurz drücken. Zum Spulen von Titeln die Pfeiltaste I◀◀ bzw. ▶▶▶▶ gedrückt halten.

6. MOD-Taste

Drücken Sie diese Taste zur Auswahl des CD-Player-, Radio-Modus usw.

7. MU-Taste (Stummschalten)

Drücken Sie die MU-Taste, um die Lautsprecher für kurze Zeit stumm zu schalten. MUTE blinkt im Display. Drücken Sie diese Taste erneut, um diese Funktion wieder aufzuheben. Diese Funktion kann durch Betätigen der MOD-, BND-, SEL-Taste und des VOL Multifunktionsknopfes ebenfalls aufgehoben werden.

8. A.P-Taste (Automatische Senderspeicherung)

Im Radio-Modus:

a) Speicherfunktion:

Drücken Sie die A.P-Taste länger als eine Sekunde, um die automatische Senderspeicherung zu aktivieren. Das Gerät sucht innerhalb des aktuellen Frequenzbandes z.B. FM 1 nach den größten Signalstärkepegel bis der Suchzyklus abgeschlossen wird. Die sechs stärksten Sender werden den entsprechenden Speicherplätzen zugeordnet.

Die nun gespeicherten Sender werden jeweils ca. 5 sek. lang angespielt und danach wird der Sender des ersten Speicherplatzes eingestellt.

Möchten Sie noch weitere Sender im FM-Band suchen drücken Sie die BND-Taste um auf das FM2 bzw. FM3 Band zu wechseln. Drücken Sie die A.P-Taste erneut länger als eine Sekunde, um die weitere Suche zu starten.

b) Anspielfunktion:

Nach kurzem Drücken der A.P-Taste spielt das Radio alle voreingestellten Sender des Frequenzbandes an.

Hinweis: Die Anspielfunktion endet automatisch wieder bei dem Speicherplatz von dem aus sie gestartet wurde.

A.P-Taste als Suchfunktionen im MP3 Betrieb

Sind beim Erstellen einer CD im MP3 entsprechende Daten angelegt worden, können diese über folgenden Funktionen gesucht werden:

a) Direkteingabe der Titelnummer bei CD's im MP3-Format:

1. Drücken Sie 1X die A.P-Taste. Im Display erscheint „MP3 T000“. Die Hunderterstelle blinkt.

2. Durch Drehen des Multifunktionsknopfes VOL haben Sie nun die Möglichkeit an der Hunderterstelle eine Titelnummer von 0 bis 9 einzugeben.

3. Drücken Sie kurz die SEL-Taste. Die Zehnerstelle blinkt. Verfahren Sie wie unter Pkt. 2 beschrieben.

4. Drücken Sie erneut kurz die SEL-Taste, um eine Einerstelle einzugeben.

5. Schließen Sie die Eingabe der Titelnummer durch längeres Drücken (1 sek.) der SEL-Taste ab. Unmittelbar danach wird der gewählte Titel abgespielt.

b) Stichwortsuchfunktion bei CD's im MP3-Format:

1. Drücken Sie 2X die AP-Taste. Im Display erscheint „A - -“. Wird ein Lied oder ein Ordner mit diesem Buchstaben gefunden, wird der Titel rechts im Display angezeigt. (Wenn ID3-Tag Informationen auf der CD vorhanden sind).

2. Durch Drehen des VOL Multifunktionsknopfes können Sie nun einen Buchstaben von A bis Z oder eine Ziffer von 0 bis 9 eintragen.

2a. Innerhalb eines Anfangsbuchstaben können Sie aber auch mit den SKIP-Tasten 5 alle Titel die mit diesem Buchstaben anfangen durchsuchen (abhängig vom Medium).

1. Drücken Sie kurz die SEL-Taste. Das entsprechende Lied/Ordner wird angespielt.

c) Ordnerwahl bei CD's im MP3-Format:

1. Drücken Sie 3X die A.P-Taste. Im Display erscheint „ROOT“ für Hauptverzeichnis.

2. Sind Unterordner vorhanden, können Sie diese nun durch Drehen des Multifunktionsknopfes VOL anwählen.

3. Bestätigen Sie den ausgewählten Ordner indem Sie die SEL-Taste drücken. Der erste Titel des gewählten Ordners wird abgespielt.

3a. Mit den SKIP-Tasten 5 können Sie auch innerhalb eines Orderns einen Titel auswählen. Bestätigen Sie die Auswahl indem Sie die SEL-Taste drücken.

Hinweis: Die Wiedergabe anwenderseitig erstellter CD kann durch die Vielzahl der verfügbaren Software und CD-Medien nicht garantiert werden.

Beim normalen Spielbetrieb vom CD's im MP3-Format kann mit den I◄◄-bzw. ►►I- Tasten um jeweils einen Titel rauf oder runter gesprungen werden. Mit den Stationstasten 5 bzw. 6 kann um jeweils 10 Titel herunter bzw. herauf gesprungen werden.

9als Stationstasten (1–6) vorgewählter Sender und als

1▶II-, 2INT-, 3RPT-, 4RDM- Tasten im CD Betrieb

a) Radio-Betrieb

Durch kurzes Drücken wird über diese Tasten ein voreingestellter Radiosender direkt angewählt. Werden diese Tasten länger als eine Sekunden gedrückt, wird der aktuell eingestellte Sender unter der gewählten Stationstaste gespeichert.

b) CD-Betrieb

• Drücken Sie die 1▶II-Taste, um das Abspielen der CD zu unterbrechen (Pausenfunktion). Drücken Sie diese Taste erneut, um diese Funktion wieder aufzuheben.
• Drücken Sie die 2INT-Taste. Jeder Titel der CD wird jeweils 10 Sekunden lang angespielt. Drücken Sie diese Taste erneut, um die Suche abzubrechen. Der aktuell angewählte Titel wird abgespielt.
• Drücken Sie die 3RPT-Taste. Der aktuelle gespielte Titel wird wiederholt. Drücken Sie diese Taste erneut um diese Funktion wieder aufzuheben.

• Drücken Sie die 4RDM-Taste. Die CD Titel werden in zufälliger Reihenfolge abgespielt. Drücken Sie diese Taste erneut um diese Funktion wieder aufzuheben.

• TA Traffic Annonouncement (Vorrangschaltung für Verkehrsfunk)

Die TA-Funktion wird durch kurzes Drücken der TA-Taste aktiviert und durch ein TA-Zeichen im Display angezeigt. Beim Radiobetrieb in einem FM Frequenzband beginnt automatisch die Suche nach einem Verkehrsfunksender (TA SEEK).

Wenn ein FM-Sender empfangen wird, der periodisch die neuesten Verkehrsfunkinformationen ausstrahlt, leuchtet die TP-Anzeige im Display auf.

Bei eingeschalteter TA-Funktion unterbrechen die UKW/FM Verkehrsfunk- informationen automatisch den CD Betrieb (im Display erscheint TRAFFIC). Der Lautstärkepegel wird auf den Mindestwert für die Übertragung von Verkehrsnachrichten angehoben.

Nach Beendigung der Verkehrsfunkinformationen setzt das vorher eingestellte Programm wieder ein.

Unterbrechung der TA-Funktion:

Möchten Sie die aktuelle Verkehrsnachricht unterbrechen, Drücken Sie kurz die TA-Taste. Der TA-Modus wird hierdurch nicht ausgeschaltet.

11. PTY-Taste Wahl des Programmtyps

Neben dem Sendername übermitteln einige FM-Sender auch Informationen über den Programmtyp ihres Programms. Diese Informationen können von Ihrem Autoradio angezeigt werden.

Solche Programmtypen können z.B. sein:

SPORT

NEWS

POP

CLASSICS

Mit der PTY-Funktion können Sie gezielt Sender eines bestimmten Programm- typs auswählen. Drücken Sie die PTY-Taste 1X um in die PTY Musikgruppe zu gelangen. Im Display erscheint das Zeichen „PTY“.

Mit Hilfe der Stationstasten 1-6 können Sie nun wie folgt eine Auswahl treffen.

	1X drücken 2X drücken
Stationstaste 1	POP M ROCK M
Stationstaste 2	EASY M LIGHT M
Stationstaste 3	CLASSICS OTHER M
Stationstaste 4	JAZZ COUNTRY
Stationstaste 5	NATION M OLDIES
Stationstaste 6	FOLK M

Drücken Sie die PTY-Taste 2X um in die PTY Sprachgruppe zu gelangen. Mit Hilfe der Stationstasten 1-6 können Sie nun wie folgt eine Auswahl treffen.

	1X drücken 2X	drücken 3X drücken
Stationstaste 1	NEWS AFFAIRS INFO
Stationstaste 2	SPORT EDUCATE DRAMA
Stationstaste 3	CULTURE SCIENCE VARIED
Stationstaste 4	WEATHER	FINANCE	CHILDREN
Stationstaste 5	SOCIAL	RELIGION	PHONE IN
Stationstaste 6	TRAVEL LEISURE	DOCUMENT

Drücken Sie die PTY-Taste 3X um in die Funktion wieder auszuschalten.

Wenn PTY angewählt wird, startet das Radiogerät die Suche nach entsprechenden PTY-Informationen und stoppt, wenn die gesuchte PTY-Information gefunden wurde. Wird der gesuchte Programmtyp nicht gefunden erscheint im Display „PTY NONE“. Wenn die gesuchte PTY-Information nicht mehr besteht, schaltet sich die PTY-Funktion automatisch auf normalen Modus um.

12. AF (Alternativ Frequenzen) REG-Funktion

a) AF ist eine Funktion die mit Hilfe des RDS (Radio Data System) arbeitet und nur bei FM Sendern genutzt werden kann. Das Gerät sucht im Hintergrund die am besten zu empfangene Frequenz des eingestellten Senders.

Wenn die AF-Funktion angewählt wird, prüft das Radio laufend die Signalstärke der AF-Frequenz. Das Prüfi ntervall für jede AF-Frequenz hängt von der Signalstärke des aktuellen Senders ab und variiert von ein paar Minuten im Fall eines starken Senders bis zu ein paar Sekunden bei schwachen Sendern. Jedes Mal, wenn die neue AF-Frequenz stärker ist, als die aktuell eingestellte Station, schaltet das Gerät für kurze Zeit auf diese Frequenz um und es wird ein bis zwei Sekunden lang die Meldung „NEW FREQUENCY“ angezeigt. Da die Stummzeit beim Frequenzwechsel bzw. der Prüfzeit sehr kurz ist, ist dies während des normalen Programms fast nicht hörbar.

Die AF Funktion wird durch kurzes Drücken der A.F-Taste aktiviert und der Status der AF Funktion wird durch ein AF-Zeichen im Display angezeigt.

• Erscheint das AF Zeichen im Display ist die AF-Funktion eingeschaltet und es werden RDS-Sendedaten empfangen.
• Blinkt das AF Zeichen im Display, ist die AF-Funktion zwar angewählt, es kann jedoch gerade kein RDS-Sendesignal empfangen werden.
• Betätigen Sie die A.F-Taste erneut, um diese Funktion wieder auszuschalten. Das AF Zeichen im Display erlischt.

b) REG-Funktion

Einige Sender teilen zu bestimmten Zeiten ihr Programm in Regionalprogramme mit unterschiedlichem Inhalt auf.

REG ON: Durch langes Drücken der A.F-Taste wird der regionale Modus eingeschaltet. Im Display erscheint wenige Sekunden lang die Meldung „REG ON“.

Hinweis: Die Anzeigekapazität des Displays ist begrenzt. Es ist möglich, dass im doppelten Anzeigemodus einzelne Segmente des Displays gelöscht sind.

Mit der Funktion REG ON wird verhindert, dass das Radio zu Alternativfrequenzen wechselt, die einen anderen regionalen Programminhalt haben.

REG OFF: Durch erneutes langes Drücken der A.F-Taste wird der regionale Modus ausgeschaltet. Im Display erscheint wenige Sekunden lang die Meldung „REG OFF“.

Die Programmkennung (PI) des Regionalsendeprogramms wird bei der Suche nach einer Alternativfrequenz (AF) oder einer Programmkennung (PI) ignoriert.

21. CD-Schlitz

1. ▲ Auswurftaste

Zum Auswerfen der CD diese Taste drücken.

1. POWER-TASTE (EINSCHALTUNG/AUSSCHALTUNG)

Um das Gerät einzuschalten, betätigen Sie eine beliebige Taste außer EJECT und OPEN. Umdas Gerät auszuschalten, betätigen Sie die PWR-Taste mehr als 0,5 Sekunden lang

28. RESET-Knopf (ohne Abbildung)

Diese Taste finden Sie bei abgenommenem Bedienfeld in der rechten unteren Ecke. Durch Spannungsschwankungen im Bordnetz Ihres Fahrzeugs kann es vorkommen das sich der Steuerprozessor Ihres Radios „aufgehangen“ hat. Hierbei handelt es sich nicht um einen Gerätefehler! Durch Betätigen dieser Taste, mit einem spitzen Gegenstand, wird dieser neu gestartet (zurückgesetzt).

Technische Daten

Allgemeines

Netzspannung ....DC 13,8 V

Stromverbrauch 10 A Max.

Leistung.... 4 x 25 W

FM-Bereich

Frequenzbereich.... 87,5 MHz bis 108,0 MHz

Nutzbare Empfi ndlichkeit....3 μV.

I.F. Frequenz.... 10,7 MHz

AM-Bereich

Frequenzbereich....522 kHz bis 1620 kHz

Nutzbare Empfindlichkeit....40 dB

I.F. Frequenz.... 450 kHz

(Line-Out)

Ausgang max. 1200mV

CD-Player

System....MP3 Audio - System

Verwendbare CDs ....CD/CD-R/CD-RW/MP3 Disks

Abspielbare Bit-Raten....32 - 320kBit/s

Anzahl der Quantizierungsbits....1 bit.

Signalformat ....Musterfrequenz 44,1 KHz

Frequenzcharakteristika ....20 - 100Hz ≤ 5dB .... 10 - 20KHz ≤ 5dB

Signal-Rausch-Verhältnis ....50 dB (1KHz)

Anzahl der Kanäle ....2 Stereo-Kanäle

Gehäuseabmessungen ....178 B x 50 H x 165 T

Störungsbehebung

Bevor Sie die Checkliste durchgehen, bitte zunächst den Anschluss fertig stellen. Wenn nach erfolgtem Durchprüfen der Checkliste immer noch Fragen offen sind, wenden Sie sich bitte an Ihre nächstgelegene Kundendienststelle.

Fehlersymptom Grund Lösung
CDs werden nur bis zur Hälfte in den CD Schacht eingezogen.	Die Schrauben der Transport-sicherung sind nicht entfernt worden.	Entfernen Sie die Schrauben der Transportsicherung.
ERROR 2 wird im Display angezeigt.	Die CD ist falsch herum eingelegt.	Legen Sie die CD richtig herum ein.
CD lässt sich über die MOD Taste nicht anwählen.	Es ist keine CD eingelegt. Legen	Sie eine CD ein.
Nach Einlegen in das Gerät läuft die CD oder Kassette nicht.	Der Lautstärkeregler ist zu leise eingestellt.	Den Lautstärkeregler höher einstellen.
	Die Anschlüsse sind nicht korrekt ausgeführt.	Den +12V- sowie den Masse-anschluss überprüfen.
CD setzt aus.	Die Straßenoberfläche ist rau.	Zum Abspielen der CD warten, bis die Straße glatter wird.
	Das Gerät ist nicht fest eingebaut.	Das Gerät fest einbauen. Sicherstellen, dass die hintere Befestigung verwendet wird, wenn das Fahrzeug keine geeignete Aufnahme für den hinteren Geräteteil bietet.
	Die CD ist defekt.	Eine andere CD ausprobieren. Wenn diese korrekt läuft, ist die erste CD wahrscheinlich beschädigt.
	Die CD ist verschmutzt. Die CD reinigen.
	Ggf. ist das Gerät zu steil im Fahrzeug eingebaut.	Beachten Sie das ein max. Neigungswinkel von 20° Grad nicht überschritten werden sollte!
Keine Funktion.	Die Zündung ist ausgeschaltet.	Den Zündschlüssel auf „ON“ oder „ACC“ drehen.
	Eine oder mehrere Sicherungen sind durchgebrannt.	Die Sicherung durch eine andere 10A /0,5A/1A-Sicherung ersetzen.
Gerät lässt sich nicht über die Zündung „Ein“ bzw. „Aus“ Schalten.	Fehlanschluss (jeder KFZ Hersteller belegt den ISO Anschluss im Fahrzeug anders).	Bitte setzen Sie sich mit Ihrer KFZ Werkstatt oder einem Autospezialisten in Verbindung, wegen KFZ spezifi sche Anschlussadapter.
Das Gerät funktioniert nicht richtig (EJECT, LOAD, PLAY).	Der Mikrocomputer wurde durch elektro- magnetische Felder gestört.	Die CD oder Kassette herausnehmen und wieder einlegen.
		Das Gerät aus- und dann wieder einschalten.
Das Gerät lässt sich nicht bedienen „hängt fest“.	Der Steuerprozessor des Gerätes könnte durch „Über- oder Unterspannung“ des Bordnetzes blockiert sein.	Betätigen Sie die RESET-Taste. (Meistens hinter dem abnehmbaren Bedienteil.)
Kein Radioempfang.	Das Antennenkabel ist nicht angeschlossen.	Das Antennenkabel fest in die Antennenbuchse des Gerätes stecken.
Schlechter Radioempfang.	Ggf. hat Ihr Fahrzeug eine spezielle Antenne (Phantom gespeiste Antenne.)	Bitte setzten Sie sich mit Ihrer KFZ Werkstatt oder einem Autospezialisten in Verbindung. (Für „Fremdfabrikate“ gibt es spezifi sche Einspeisweichen bzw. Spannungsadapter.)
Im automatischen Suchmodus stoppt das Radio bei keiner Sendestation.	Die Sendesignale sind zu schwach.	Manuell eine Sendestation einstellen.
SD/MMC-Card wird nicht abgespielt bzw. kann nicht angewählt werden.	Die SD/MMC-Card ist falsch herum eingesteckt.	Stecken Sie SD/MMC-Card richtig herum ein. (Im Display erscheint dann die Anzeige FLASH.)
	Die SD/MMC-Card ist nicht richtig eingesteckt.	Achten Sie darauf das die SD/MMC-Card mit einem „Klick“ einrastet. (Im Display erscheint dann die Anzeige FLASH.)
	Es befindet sich keine SD/MMC-Card im Gerät.	Stecken Sie eine SD/MMC-Card ein.

Handhabung einer CD

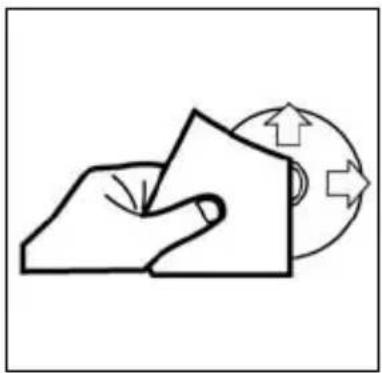

Vor dem Abspielen, die CD mit einem sauberen, staubfreien Reinigungstuch abwischen. Die CD in Pfeilrichtung abziehen.

Hinweis: Keine Lösungsmittel wie Benzin oder Verdünner verwenden. Die allgemein erhältlichen Reinigungsmittel oder Anti-Statiksprays beschädigen das Gerät.

Wenn die CD mit dem Aufdruck nach unten eingelegt wird, kann das Gerät beschädigt werden.

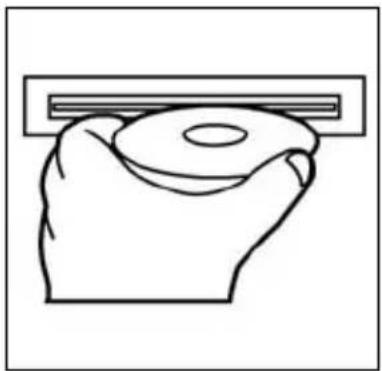

CD immer mit dem Label nach oben einlegen.

Hinweis: Wenn sich bereits eine CD im CD-Schlitz befi ndet, nicht versuchen, eine weitere CD einzulegen. Dies kann zu Schäden am Gerät führen.

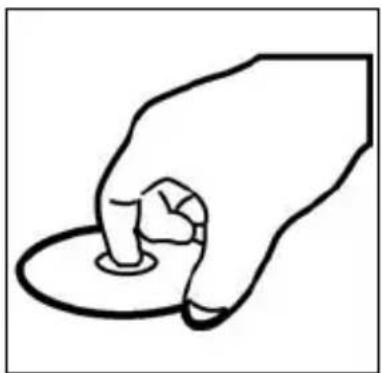

Die CD stets am Rand anfassen. Um die CD sauber zu halten, nicht an der Oberfl äche anfassen.

• Keine Aufkleber oder Klebeband auf die CD kleben.
• Die CD nicht direkter Sonneneinstrahlung oder Wärmequellen wie Heizungsrohren aussetzen und sie auch nicht im Auto lassen, wenn dieses in praller Sonne geparkt wird, da dies zu einem beträchtlichen Temperaturanstieg führt.

- Überprüfen Sie alle CDs auf Risse, Kratzer und Verwellungen, bevor Sie sie abspielen. CDs mit derartigen Beschädigungen können unter Umständen nicht richtig abgespielt werden. Sie sollten diese CDs nicht verwenden.

- Verwenden Sie nur handelsübliche kreisrunde CDs mit 12 cm Durchmesser! CDs mit 8 cm Durchmesser oder CDs, die Konturen, z.B. eines Schmetterlings oder Herzens haben, sind zur Wiedergabe nicht geeignet. Es besteht Zerstörungsgefahr der CD und des Laufwerks. Für Beschädigungen durch ungeeignete CDs können wir keine Haftung übernehmen.
