BEDIENUNGSANLEITUNG MCR1406 Marquant

Wir begrüßen Sie in der Familie der Besitzer unserer elektronischen Produkte und hoffen, dass Ihr neues Gerät Ihnen viele Jahre Freude bereiten wird. Bitte lesen Sie diese Anleitung vor Inbetriebnahme des Gerätes aufmerksam durch und heben sie zum späterem Nachschlagen auf.

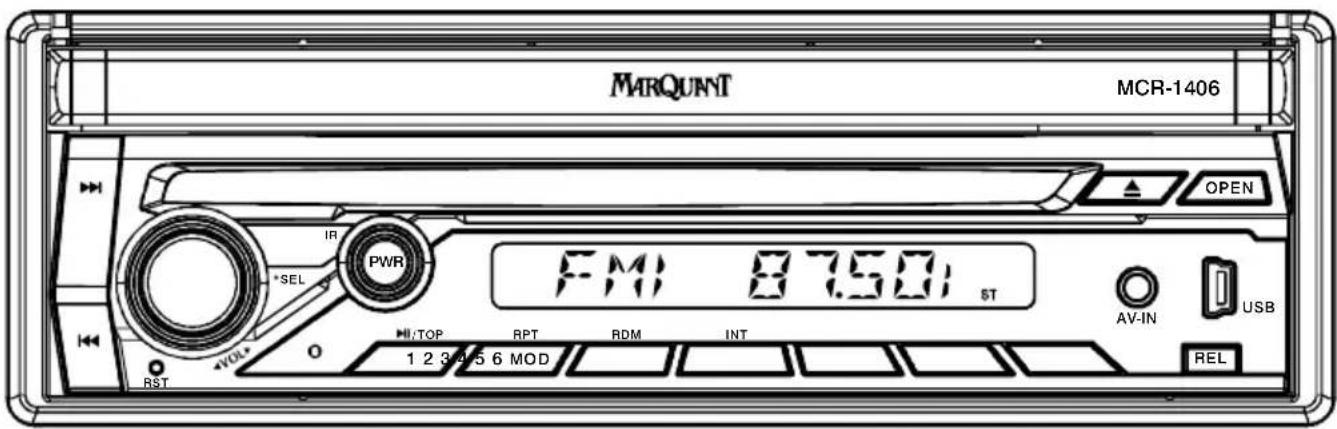

MARQUINT MCR-1406 OPEN IR PWR *SEL RST HITOP RPT RDM INT FMI 8750 ST AV-IN USB REL 1 2 3 4 5 6 MOD

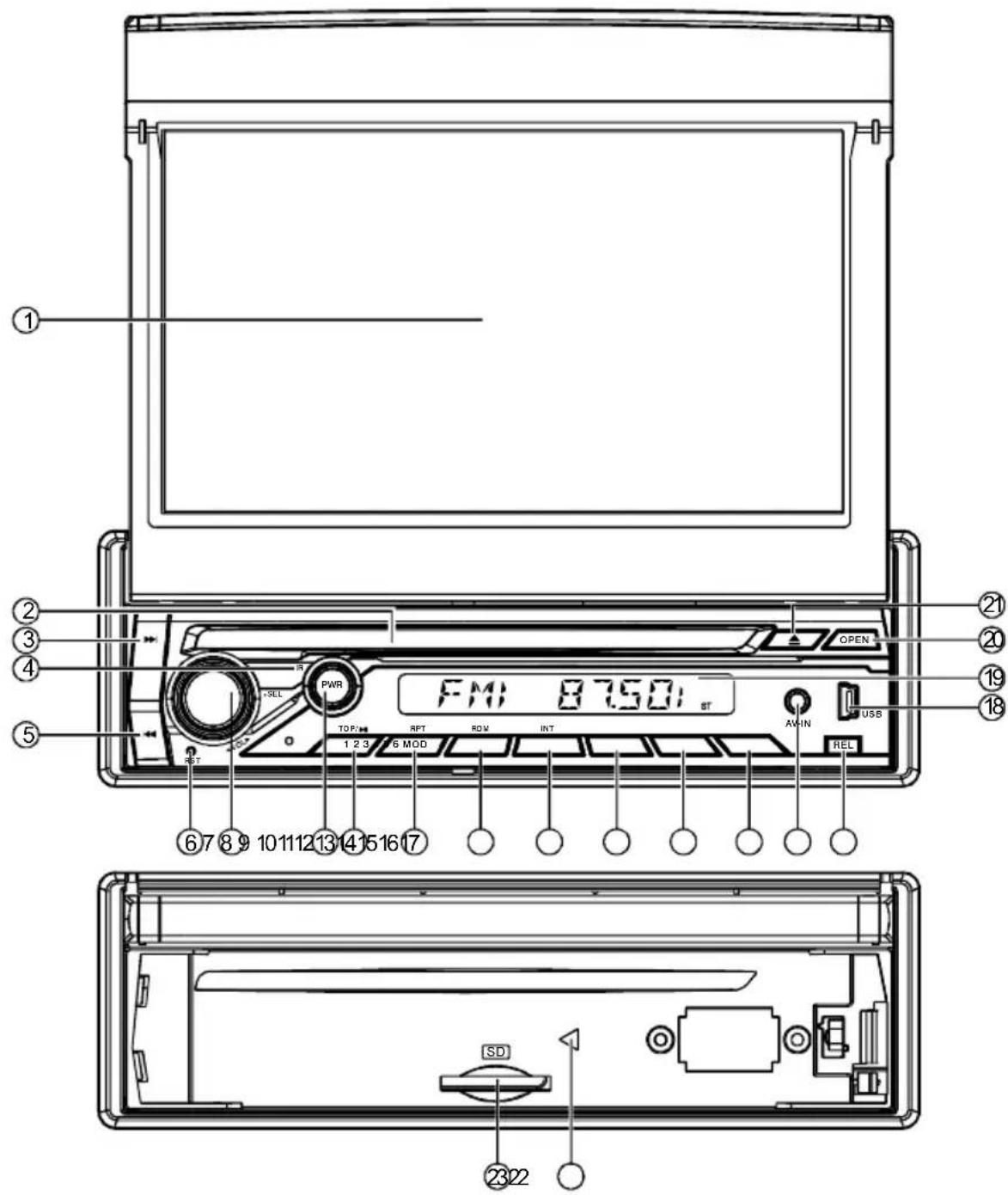

1. TFT Monitor
2. Disc Slot
3. Schnellvorlauf/nächstes Titel
4. Fernbedienungsempfangsfenster
5. Schnellrücklauf/vorheriges Titel
6. Werkeinstellungen (RESET)
7. Lautstärke einstellen
8. Strom ein / aus (TFT ein / aus)

9. 1/Spielen/PBC Button

10. 2/Wiederholen Button

11. 3/Zufällige Button
12. 4/INT Button
13. 5 Button
14. 6 Button
15. Mode Button
16. AV IN Eingang
17. Panel öffnen
18. USB Anschluss

19. LCD Monitor

20. Open

21. EJECT
22. Disc Lampe
23. SD Kartenleser

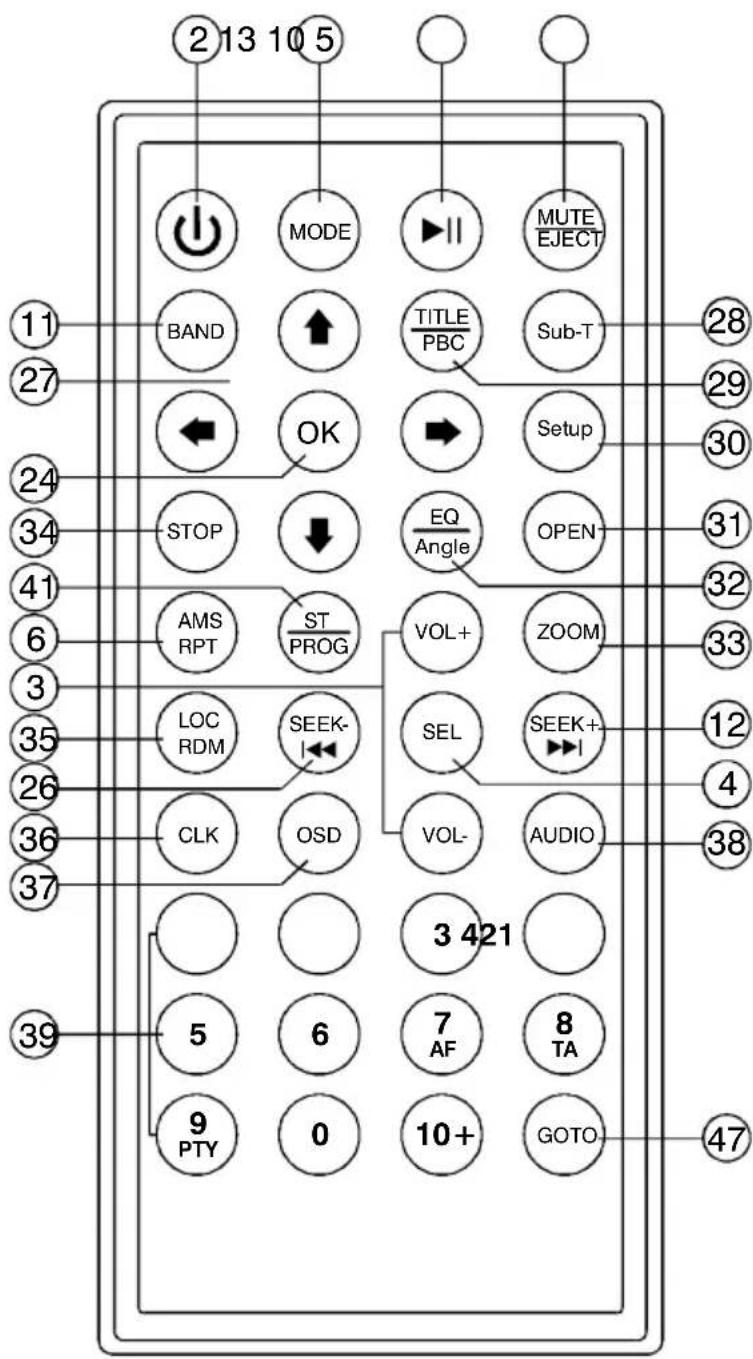

2 13 10 5 MODE MUTE EJECT BAND TITLE PBC Sub-T 28 27 OK Setup 29 30 24 STOP EQ Angle OPEN 31 34 41 AMS RPT ST PROG VOL+ ZOOM 32 6 LOC RDM SEEK- SEL SEEK+ 12 35 1 CLK OSD VOL- AUDIO 38 37 3 421 5 6 7 AF 8 TA 9 PTY 0 10+ GOTO 47 39

2 Stromein/aus.
3 Lautstärkeeinstellen
4 Lautsprecherwählen(Audiotaste)
5 STUMM / Eject
6 AMS /Wiederholen
10 Wiedergabe/Pause
11 Frequenzwählen
12 zumnächstenTitelgehen
13 Modusauswählen
24 Enter/Bestätigungstaste)
26 zumvorherigenTitelgehen
27 ←/→ ↑ ↓
28 Untertitel
29 Titelanzeigen
30 Setup
31 Open
32 EQ/Blickwinkeleinstellen
33 Zoom(Bildvergrößern)
34 Stop
35 nachörtlicheRadiosendersuchen
36 CLK
37 OSD
38 Audio
39 Zahlentastatur
7/AF(FOR RDS)
8/TA(FOR RDS)
9/PTY(FOR RDS)
41 sterreo/Programm
47 StartzeitderWiedergabeeinstellen

Hauptfunktionen Handbuch

1. Gerät einschalten.

Drücken Sie die Taste POWER um das Gerät ein / auszuschalten. Ist das Gerät eingeschaltet, dann drücken Sie die Taste POWER kurz, um den Monitor auszuschalten. Drücken Sie die Taste nochmal, um den Monitor erneut einzuschalten.

Drücken Sie die Taste 3 Sekunden lang, um das Gerät auszuschalten.

1. Lautstärke einstellen

Drücken Sie die Taste Volume +/-, um die Lautstärke einzupassen.

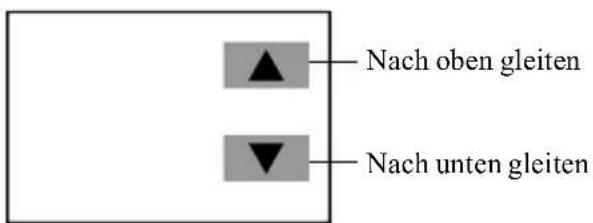

1. WINKEL EINSTELLEN

Drücken Sie lang der Taste "OPEN" auf der Frontplatte oder auf der Fernbedienung "Open" Taste Sie mehrmals, um den Winkel einzustellen.

Nach oben gleiten Nach unten gleiten

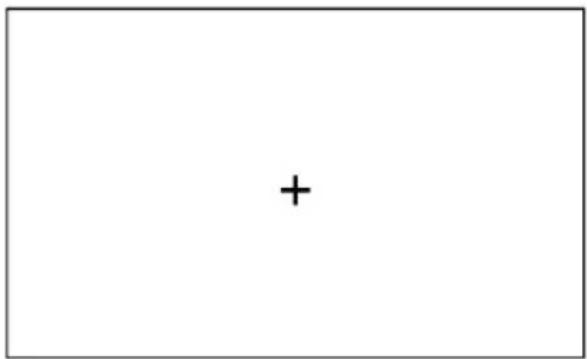

1. Display kalibrieren

Drücken Sie in der Mitte des Display. Drücken Sie auf den Symbol

um das Kalibrierungsmodus aufzurufen. Folgen Sie die Anweisungen auf dem Bildschirm um die Kalibrierung erfolgreich zu beenden.

+

Menü Handbuch

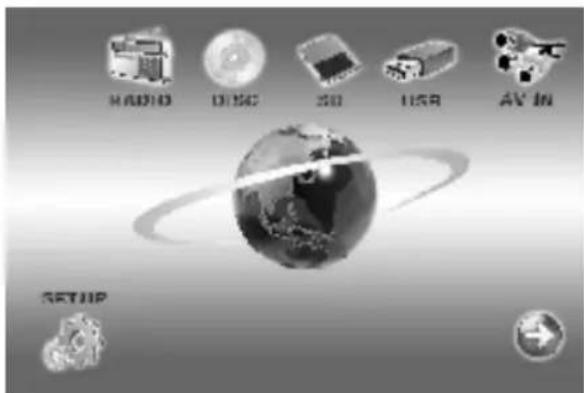

Drücken Sie die Taste MENÜ. Das Hauptmenü wird auf dem Bildschirm angezeigt. Drücken haltend Sie die Taste Menü. Navigationsmenü wird auf dem Bildschirm angezeigt. Drücken haltend Sie die Taste Menü, um das Menü zu verlassen.

RADIO DISC 5D USA AV IN SETUP

Haupteinstellungen & Display & Audiosetup

Berühren Sie das Symbol, um das Einstellungsmenü zu sehen.

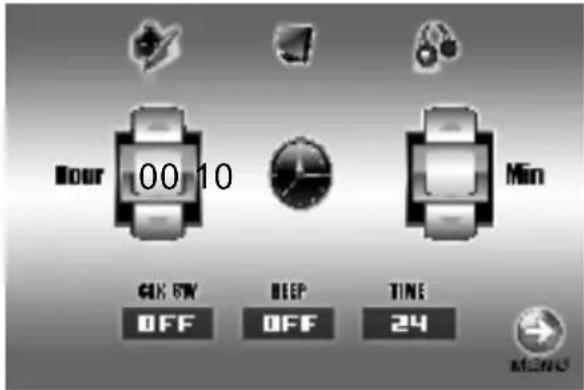

Haupteinstellungen

1. Stellen Sie zuerst die Zeitformat ein. Zeitformat :
   12Std. oder 24 Std.
2. Signal ein / ausschalten

Hour 00 10 Min CLK 6W OFF DEEP OFF TIME 24 MENU

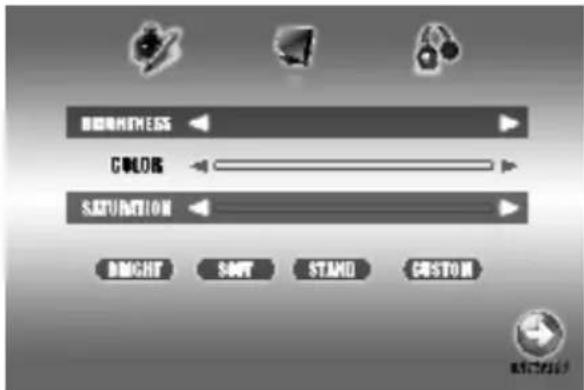

Display einstellen

Benutzen Sie die Tasten Pfeil nach links / Pfeil nach rechts um das Bild einzustellen.

Helligkeit: 00\~50

Farbe: 00\~50

Sättigkeit: 00\~50

Wählen Sie ein entsprechendes Menüpunkt, um die Werkeinstellungen aufrufen / erneut zu speichern.

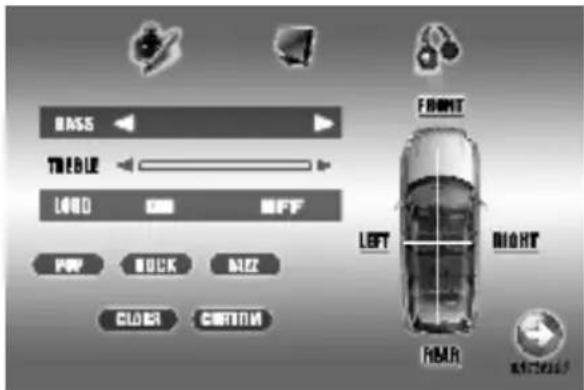

Audioeinstellungen

Benutzen Sie die Tasten Pfeil nach links / Pfeil nach rechts um Audio einzustellen.

BASS: -7 \~ +7

Treble: -7 \~ +7

LOUD: EIN / AUS

Drücken Sie die Tasten LEFT / RIGHT (links / rechts) um Balance zwischen Lautsprechern einzustellen.

Drücken Sie die Tasten FRONT/REAR (vorne / hinten) um die Balance zwischen

BORNINESS COLOR SATURATION RIGHT SOFF STAND CUSTOM

Lautsprechern einzustellen.

Benutzen Sie die Tasten POP / ROCK / JAZZ /

CLASS um die Musikgenre auszuwählen.

Drücken Sie die Taste Pfeil nach links um das Menü zu verlassen.

BASS TROLL LOAD OFF PREF BUCK MIZ CLOCK CUSTOM FRONT LEFT RIGHT HORN RAT3015

IR Fernbedienungsempfangsfenster

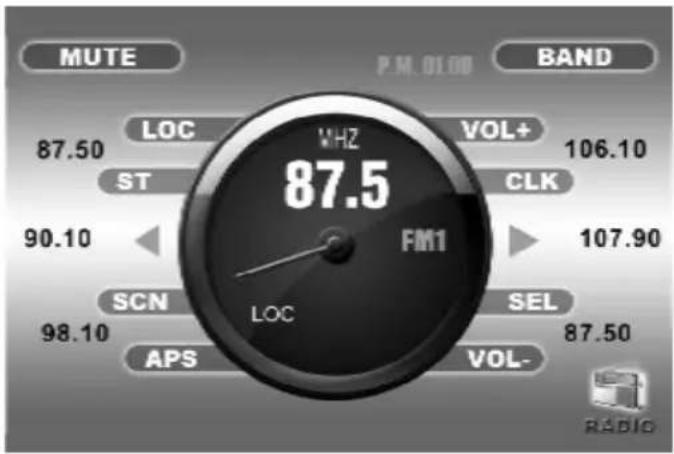

Berühren Sie das Radio Symbol auf dem Bildschirm.

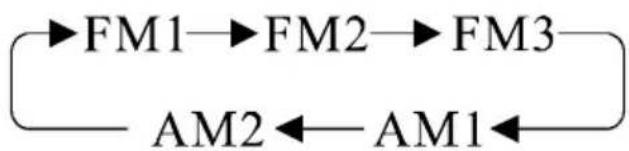

1. Berühren Sie das BAND Symbol um zwischen Frequenzen FM1 – FM2 – FM3 – AM1 – AM2 zu wählen.

1. Berühren Sie das Symbol APS oder drücken Sie die APS Taste auf der Fernbedienung, um die Speicherfunktion zu aktivieren.
2. Drücken Sie die Taste SEEKING+ oder SEEKING- (Suche) um Sendersuchlauf (manuell) zu starten.
3. Drücken Sie die Taste SEEKING+ oder SEEKING- (Suche) 3 Sekunden lang um die automatische Sendersuchlauf zu starten.
4. Berühren Sie das Frequenzsymbol auf dem Bildschirm um die Frequenz / Sender zu wählen.
5. Drücken haltend Sie das APS Symbol. Die ersten 10 Sekunden jeder Sender wird ausgestrahlt.
6. Berühren Sie das Symbol ST oder drücken Sie die ST Taste auf der Fernbedienung um zwischen MONO-Modus und STEREO-Modus zu wählen.
7. Drücken Sie die SEL Taste, um zwischen verschiedenen Einstellungen zu wählen und die zu konfigurieren.

AUX IN Handbuch

Drücken Sie die Taste 📄 . Das Hauptmenü wird auf dem Bildschirm angezeigt. Berühren Sie das AV-IN Symbol, um das Modus zu wählen.

RDS Handbuch

Berühren Sie die SEL Auswahl auf dem Bildschirm. Das RDS Menü wird auf dem Display angezeigt.

Drücken haltend Sie die Taste,7/Touch TFT Displays“ auf der Fernbedienung. Es wird AF Symbol auf dem Display angezeigt.

Drücken haltend Sie die Taste,8/Touch TFT Displays“ auf der Fernbedienung. Es wird TA Symbol auf dem Display angezeigt (Verkehrsdurchsagen).

Drücken haltend Sie die Taste,9/Touch TFT Displays“ auf der Fernbedienung. Es wird PTY Symbol auf dem Display angezeigt. Drücken Sie die Lautstärketaste um Programmtyp zu wählen:

POP.M, NEWS, ROCK.M, AFFAIRS, EASY.M, INFO, LIGHT.M, SPORT, CLASSIC, EDUCATE, OTHER.M, DRAMA, JAZZ, CULTURE, COUNTRY, SCIENCE, NATION.M., VARIED, OLDES, FINANCE, FOCK.M, CHILDREN., SOCIAL, RELIGION, PHONE N, TRAVEL, LEISURE, DOCUMENT

Verbinden Sie Ihr USB- Laufwerk mit dem USB

Anschluss Ihres Bedienelementes. Wenn es richtig angeschlossen ist, wird das Laufwerk angenommen und startet automatisch mit der Wiedergabe. Drücken Sie die Taste MENÜ um das Modus zu verlassen und zum SD Kartenleser Modus zu gehen.

DVD/VCD/SVCD/CD D Wiedergabe

1. Wenn eine Disc in den Player eingelegt wird, wird folgendes Bild angezeigt. Das Gerät spielt den ersten Titel / Song automatisch.
2. Drücken Sie die Taste EJECT. Der Disc wird rausgeworfen.
3. Drücken Sie die Taste PLAY / PAUSE um die Wiedergabe abzubrechen. Drücken Sie die Taste nochmal, um die Wiedergabe fortzusetzen.
4. Drücken Sie die Tasten |<< oder >>| um zum nächsten / vorherigen Kapitel zu gehen.
5. Drücken Sie die Taste Schnellvorlauf / Schnellrücklauf um die Geschwindigkeit der Wiedergabe zu definieren.
6. Wiederholte Wiedergabe Berühren Sie der RPT Auswahl oder drücken Sie die Taste RPT auf der Fernbedienung, um ein Titel dauernd zu wiederholen.
7. Zufällige Wiedergabe Berühren Sie der RDM Auswahl oder drücken Sie die RDM Taste auf der Fernbedienung um die Zufällige Wiedergabefunktion zu aktivieren.
8. OSD Display Drücken Sie die OSD Taste auf der

Fernbedienung. Es wird folgenden Informationen auf dem Bildschirm angezeigt.

1. Programmwiedergabe Drücken Sie die Taste PROG auf der Fernbedienung um die Programmnummer direkt einzugeben.

2. Audioeinstellungen Drücken Sie die AUDIO Taste um zwischen verschiedenen Audiomodi zu wählen.

3. Untertitelmenü Drucken Sie die SUB-T Taste um die Untertitelsprache zu wählen.

4. Wiedergabestartpunkt direkt einzugeben Drücken Sie die GOTO Taste um die Wiedergabestartpunkt direkt einzugeben. Drücken Sie die Taste ENTER, um die Wiedergabe zu starten.

5. Wiedergabe abbrechen Drücken Sie die Taste STOP um die Wiedergabe zu unterbrechen. Drücken Sie die Taste nochmal, und die Wiedergabe wird fortgesetzt.

Blickwinkel wählen (wenn auf der Disc vorhanden). Drücken Sie die Taste ANGLE um einer Blickwinkel zu wählen.

GOTO (Übergang) zum Titel Drücken Sie die Taste TITLE auf der

Fernbedienung. Alle Titel der Disc werden auf dem Bildschirm angezeigt. Benutzen Sie die Pfeilen nach oben / unten / links / rechts um ein Titel zu wählen. Drücken Sie die Taste ENTER um der Auswahl zu bestätigen. Alternativ: drücken Sie die Taste PLAY / PAUSE auf der Fernbedienung um die Wiedergabe zu starten.

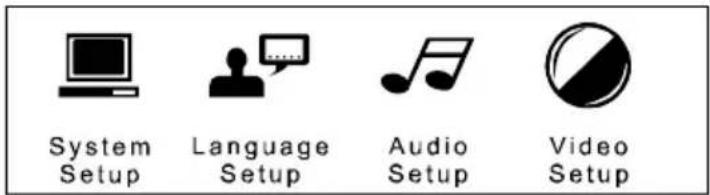

Drücken Sie die Taste SETUP auf der Fernbedienung.

Hauptmenü wird auf dem Bildschirm angezeigt.

System Setup Language Setup Audio Setup Video Setup

Benutzen Sie die Pfeilen nach oben / unten / links / rechts und wählen Sie eine Menüfunktion.

Drücken Sie die ENTER Taste um Auswahl zu bestätigen.

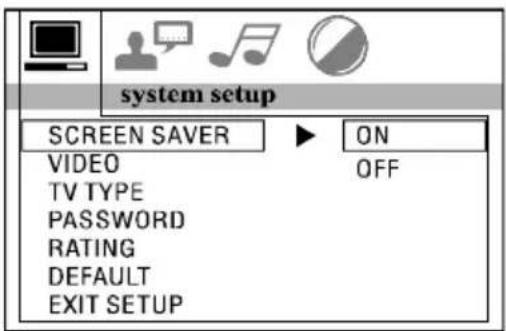

System Setup

TV System

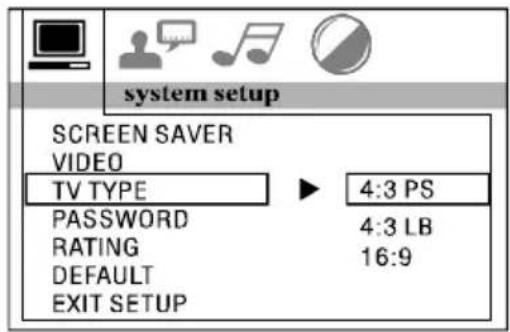

TV Typ (Bildschirmseitenverhältnis)

system setup SCREEN SAVER VIDEO TV TYPE ▶ 4:3 PS PASSWORD 4:3 LB RATING 16:9 DEFAULT EXIT SETUP

TV Anzeigeeinstellungen / DISPLAY SETUP

Dies kann für die rechte Ansicht (4:3 oder 16:9) ausgewählt werden, passend zu dem angeschlossenen TV-Set

Normal/PS (Für 4:3 TV)

Wiedergabe in der PAN & SCAN Ansicht. (Wenn an einen Breitbildbildschirm angeschlossen, wird der Rand auf der linken und rechten Seite abgeschnitten.)

Normal/LB (Für 4:3 TV)

Wiedergabe in der LETTER BOX Ansicht.

(Wenn an einen Breitbildmonitor angeschlossen, erscheint ein Rand an der Ober- und Unterseite des Bildschirms.)

Breit /Wide (Für 16:9 TV)

Wählen Sie dies, wenn ein Breitbildmonitor angeschlossen ist.

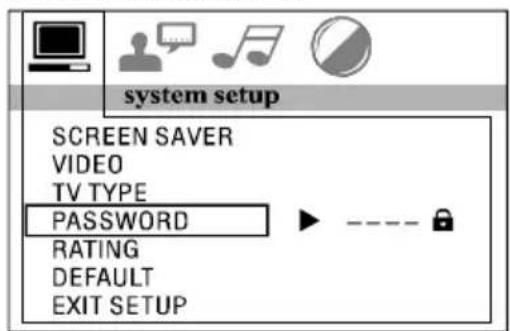

Password Setupmenü

system setup SCREEN SAVER VIDEO TV TYPE PASSWORD RATING DEFAULT EXIT SETUP

Geben Sie ein Passwort ein und drücken Sie die Taste ENTER. Vorgabe:0000. Geben Sie ein neuen Passwort ein und drücken Sie die ENTER Taste um der Auswahl zu bestätigen.

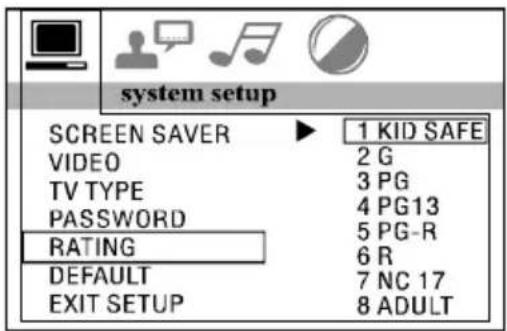

Kindersicherungsmenü

Wählen Sie eine angemessene Sicherheitsstufe mit den Pfeiltasten aus und bestätigen Sie diese mit der ENTER Taste.

Stufe IKID SAFE Kindern wird es erlaubt das Programm zu sehen.

Stufe 2 G

Das Programm ist für alle Älter zugänglich

Stufe 3 PG

das Programm ist für die Kinder nicht älter als 13 Jahre gesperrt

Stufe 4 PG13

das Programm ist für die Kinder nicht älter als 13 Jahre gesperrt

Stufe 5 PG-R

Wählen Sie die Stufe wenn das Symbol auf der Disc zu sehen ist: PG-R

Stufe 6 R

Wählen Sie die Stufe wenn ihr Kind nicht älter 17 Jahre iat

Stufe 7 NC 17

Wählen Sie die Stufe wenn ihr Kind 17 Jahre noch nicht erreichen hat.

Stufe 8 Erwachsene

Wählen Sie die Stufe wenn das Programm nur für erwachsene zugänglich werden darf.

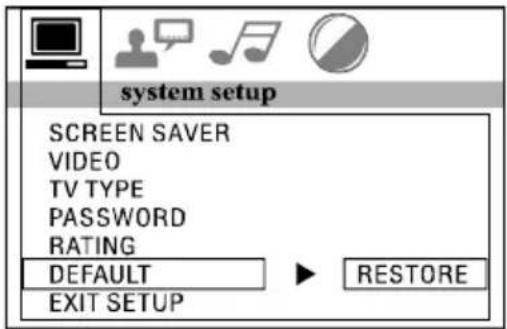

Setupmenü

system setup SCREEN SAVER VIDEO TV TYPE PASSWORD RATING DEFAULT EXIT SETUP RESTORE

Drücken Sie die Taste um die Werkeinstellungen zu aufrufen und erneut zu speichern.

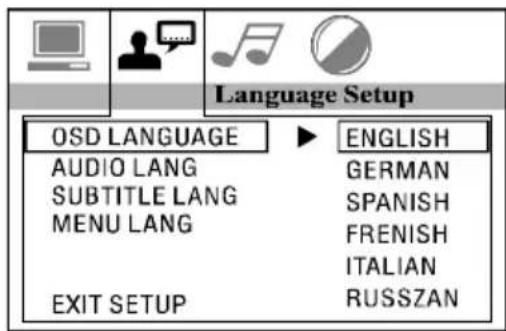

Sprache einstellen / wählen

OSD Sprache

Language Setup OSD LANGUAGE ▶ ENGLISH AUDIO LANG GERMAN SUBTITLE LANG SPANISH MENU LANG FRENISH EXIT SETUP ITALIAN RUSSZAN

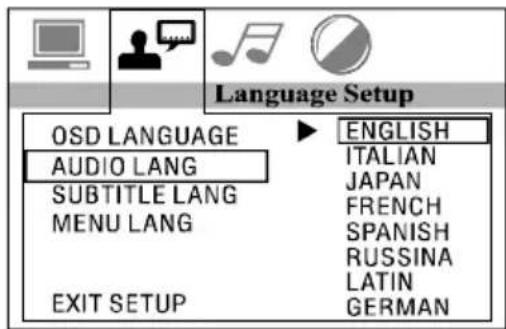

Audiosprache

Language Setup OSD LANGUAGE ▶ ENGLISH AUDIO LANG SUBTITLE LANG MENU LANG EXIT SETUP ITALIAN JAPAN FRENCH SPANISH RUSSINA LATIN GERMAN

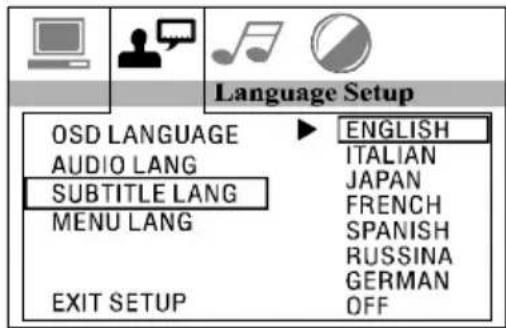

Untertitelsprache wählen

Language Setup OSD LANGUAGE ▶ ENGLISH AUDIO LANG SUBTITLE LANG MENU LANG EXIT SETUP ITALIAN JAPAN FRENCH SPANISH RUSSINA GERMAN OFF

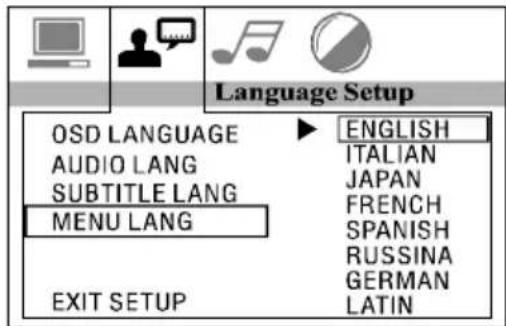

Menüsprache wählen

Language Setup OSD LANGUAGE ▶ ENGLISH AUDIO LANG SUBTITLE LANG MENU LANG EXIT SETUP ITALIAN JAPAN FRENCH SPANISH RUSSINA GERMAN LATIN

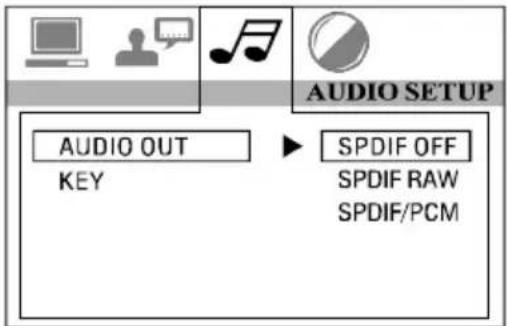

Audio Ausgangsmenü

AUDIO SETUP AUDIO OUT KEY SPDIF OFF SPDIF RAW SPDIF/PCM

AUDIO/Ton Einstellungen (DIGITAL OUT) Ihr DVD Player kann an ein Home Theater System angeschlossen werden, mit einem Koaxialkabel an eine digital Tonbuchse für High Quality Sound. Digital Audio Output erlaubt Ihnen zwischen SPDIF/RAW oder SPDIF/PCM digital Signal auszuwählen.

- A. SPDIF/RAW

Koaxialkabel ist mit einem Receiver / Empfänger verbunden, der DOLBY DIGITAL oder andere Signale verarbeiten kann. Dies funktioniert bei den meisten Koaxialverbindungen.

B. SPDIF/PCM

Koaxialkabel ist mit einem Receiver / Empfänger verbunden, der PCM SIGNALS verarbeiten kann.

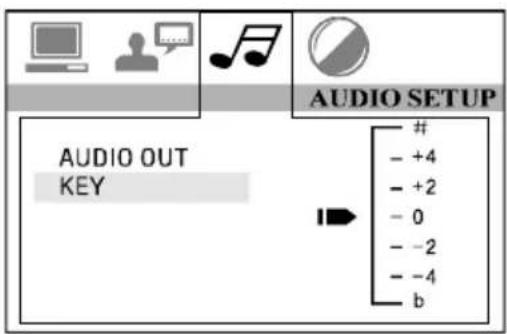

Setupmenü

AUDIO SETUP AUDIO OUT KEY # - +4 - +2 - 0 - -2 - -4 b

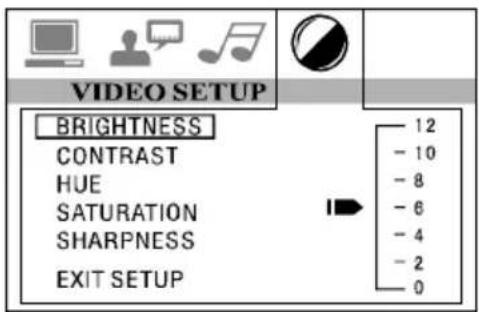

Video Setup

Helligkeit einstellen

VIDEO SETUP BRIGHTNESS CONTRAST HUE SATURATION SHARPNESS EXIT SETUP 12 - 10 - 8 - 6 - 4 - 2 0

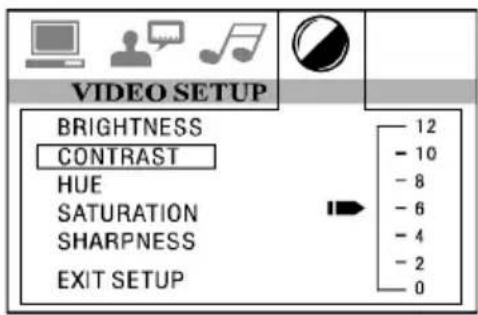

Kontrast einstellen

VIDEO SETUP BRIGHTNESS CONTRAST HUE SATURATION SHARPNESS EXIT SETUP 12 - 10 - 8 - 6 - 4 - 2 0

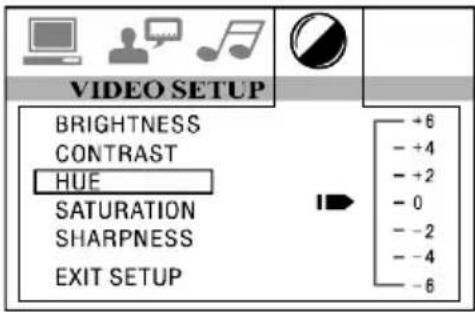

Farbton einstellen

VIDEO SETUP BRIGHTNESS CONTRAST HUE SATURATION SHARPNESS EXIT SETUP +6 - +4 - +2 - 0 - -2 - -4 - 6

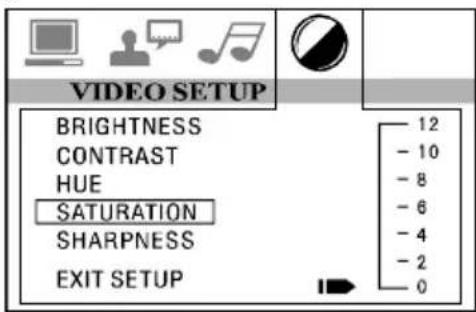

Sättigkeit einstellen

VIDEO SETUP BRIGHTNESS CONTRAST HUE SATURATION SHARPNESS EXIT SETUP 12 - 10 - 8 - 6 - 4 - 2 0

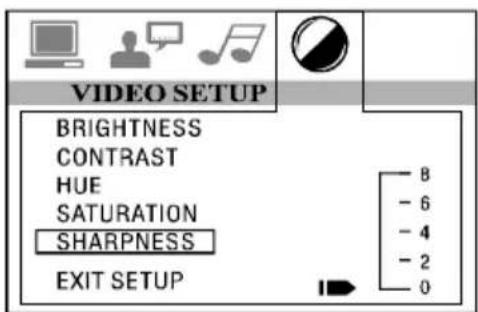

Schärfe einstellen

VIDEO SETUP BRIGHTNESS CONTRAST HUE SATURATION SHARPNESS EXIT SETUP 8 -6 -4 -2 0

Handhabung der Fernbedienung

Richten Sie die Fernbedienung auf die IR Markierung (Infrarotschnittstelle) an der Vorderseite des Players.

Mögliche Empfangswinkel: bis zu 30° ausgehend von der Infrarotschnittstelle an der Vorderseite des Player.

Hinweis

Die Lithium-Zelle in dem Batteriefach der Fernbedienung wurde für den Transport mit einer Folie geschützt. Entfernen sie die Folie vor dem ersten Gebrauch, damit die Fernbedienung betriebsbereit ist.

Einlegen der Batterie:

Drücken sie zuerst den kleinen Riegel in Richtung Innenseite wie auf der Abbildung angegeben

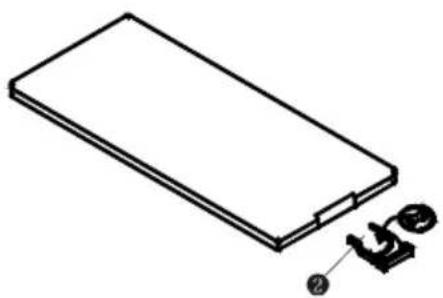

(siehe 1). Dann ziehen Sie die Batteriehalterung in der angegebenen Richtung aus der Fernbedienung heraus (siehe 2).

Nehmen Sie die Batterie heraus und setzen sie eine Neue mit der (+) Seite nach oben (siehe 3) ein.

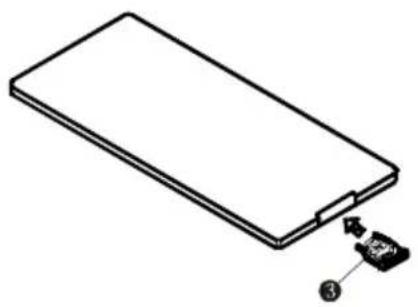

Setzen Sie die Halterung wieder ein und schieben sie an den ursprünglichen Platz zurück (siehe 4).
