GEBRUIKSAANWIJZING MCR1406 Marquant

1. Druk op het TFT display "SEL" icoon voor de RDS Setup interface.
2. Klik lang op de toets "7" of op het touch paneel en kies "AF"ico0n voor normale FM weergave
3. Klik lang op de "8" toets of het touch paneel en kies "TA" icoon voor verkeersinformatie modus
4. Klik lang op de "9" toets of het touch paneel en kies "PTY" icon, voor een programma type

Gebruik voor alle opties de VOL+/- toetsen om de hieronder aangegeven opties te selecteren:

POP.M

NEWS

ROCK.M

AFFAIRS

EASY.M

INFO

LIGHT.M

SPORT

CLASSICS

EDUCATE

OTHER.M

DRAMA

JAZZ

CLUTURE

COUNTRY

SCIENCE

NATION.M

VARIED

OLDES

FINANCE

FOCK.M

CHILDREN

SOCIAL

RELIGION

PHONE N

TRAVEL

LEISURE

DOCUMENT

1. TFT-scherm met digitale
2. Disc-sleuf
3. Snel vooruitknop/Volgende track
4. IR-afstandsbedieningssensor:
5. "Snel achteruit"-toets
6. Hersteltoets
7. "Volume+/- & SEL"-toets
8. Voedingstoets (TFT AAN/UIT)

9. 1/Spelen/PBC Button

10. 2/Herhaal Button

11. 3/Willekeurige Button
12. 4/INT Button
13. 5 Button
14. 6 Button
15. Modustoets
16. AV-IN-bus
17. "REL"-toets
18. USB-poort

19. LCD-scherm met digitale

20. Open Button

21. Disc uitwerptoets
22. Disc Lamp
23. SD-kaartaansluiting

2 13 10 5 MODE MUTE EJECT BAND TITLE PBC Sub-T 28 27 OK Setup 30 24 STOP EQ Angle OPEN 31 34 AMS RPT ST PROG VOL+ ZOOM 32 6 LOC RDM SEEK- SEL SEEK+ 12 35 CLK OSD VOL- AUDIO 38 39 5 6 7 AFTA 8 9 PTY 0 10+ GOTO 47

2 Power(TFTAAN/UIT)

3 "Volume+/-"-toets

4 Trackschakelaar(Audio)-toets

5 "Mute"-toets(Geluiduit) / Eject

6 AMS / Repeat

10 "Play/Pause"-toets

11 "Band"-toets

28 Ondertitelingstoets

29 "Title"-toets / PBC

30 "Setup"-toets

31 "Open"-toest

32 EQ/Angle-toets

33 Zoom-toets

34 Stop-toets

35 LOC / Willekeurige

36 CLK

37 OSD

38 Audio

39 Number Keys

7/AF(voor RDS)

8/TA( RDS)voor

9/PTY(RDS)voor

41 Stereo / Program

47 Speelduurinstelling

Eerste systeemopstart

Bij het gebruik voor de eerste keer of na het vervangen van de autoaccu, druk met een puntig voorwerp (zoals ballpoint) op de HERSTEL-knop om het toestel in de initiele procedure te schakelen.

OPMERKING: Als enkele fouten in de LCD-display verschijnen, kunt u ook op HERSTEL-knop drukken om normaal door te gaan. En het zal de klokinstelling en een aantal opgeslagen functies wissen.

Het toestel AAN/UIT-zetten

Druk op POWER-knop om het toestel uit te zetten. Wanneer het toestel is ingeschakeld:

Druk kort op de POWER-knop om de monitor uit te schakelen, druk nogmaals op de POWER-knop om de monitor in te schakelen.

Druk op en houd de POWER-knop ingedrukt om het toestel uit te zetten.

Volumeregeling

Druk op VOLUME +/--knop om het volume te verhogen of verlagen.

KIJKHOEK INSTELLEN

Druk lang op de knop "OPEN" op het frontpaneel of op de afstandsbediening "Open" knop om de kijkhoek aan te passen.

Omhoog bijstellen Omlaag bijstellen

Touch screen kalibreren

Als de positie van tikken vervormd voorkomt, kunt u op de "+" -cursor drukken om de kalibratie-interface van de touch screen te openen.

Tik op het -pictogram om de kalibratie-interface van het aanraakscherm te openen. Druk op en houd de "6"-toets op de afstandsbediening ingedrukt om de instellingeninterface te openen.

+

Richt op de “+” en klik erop, het symbool zal over de touch screen bewegen. Klik er zes keer op, het systeem zal automatisch het kalibreren beëindigen en de kalibratiemodus verlaten.

Zodra de kalibratie-instelling is voltooid, zal de interface in beeld verschijnen. Anders moet het systeem opnieuw gekalibreerd worden.

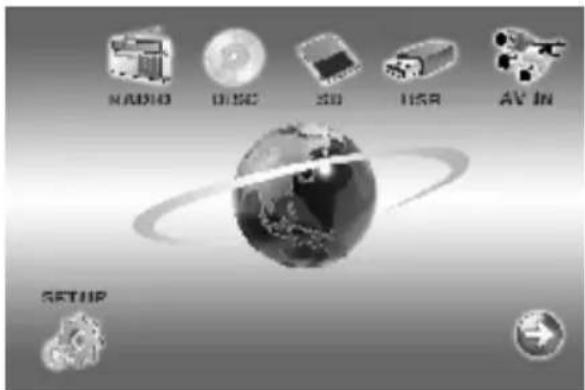

Menufunctie

Druk op de MENU-toets om zoals hieronder de schermweergave van het hoofdmenu te openen, u kunt de pictogrammen op het scherm tikken om de verschillende werkingsmodi te openen.

Druk op en houd de MENU-toets ingedrukt om direct de navigatiemodus te openen. Druk op en houd het nogmaals ingedrukt om direct de navigatiemodus te verlaten.

NADIO DISC SD USA AV IN SETUP

nstellen van de algemene, scherm- en audio-instellingen

Tik op het -pictogram op het scherm om de instellingenmodus zoals hieronder te openen. U kunt op het scherm tikken om de audio, de weergave, tijdparameter etc. in te stellen.

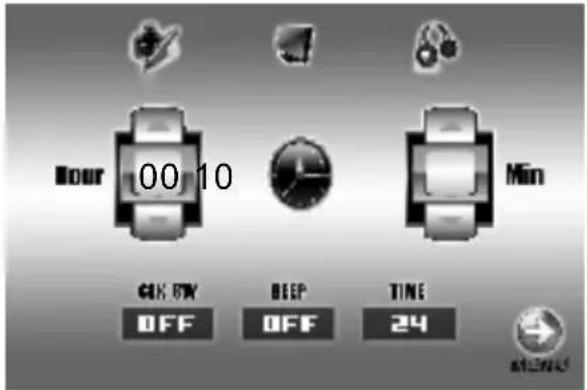

Algemene instellingen

Deze item is voor het selecteren van een algemene instelling.

1. De gewenste tijdsweergave 12- of 24 uursweergave; Urensysteem of keuze
2. ON/OFF pieptoon.

Hour 00 10 Min CLK 5W OFF BEEP OFF TIME 24

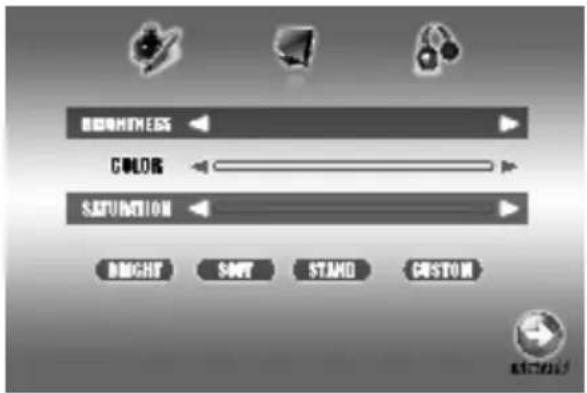

Weergave-instelling

Deze item is voor het selecteren van een weergave. U kunt elke item aanpassen door op de “◀”- of “▶”- pictogram op de touch screen te drukken.

^- Helderheid: 00\~50

-Kleur: 00\~50

-Verzadiging: 00\~50

Klik op de "Bright Soft Stand Custom"-pictogram om de fabrieksinstelling van het systeem te openen.

BRIFFNESS COLOR SATURATION RIGHT SOFT STAND CUSTOM KACTORYS

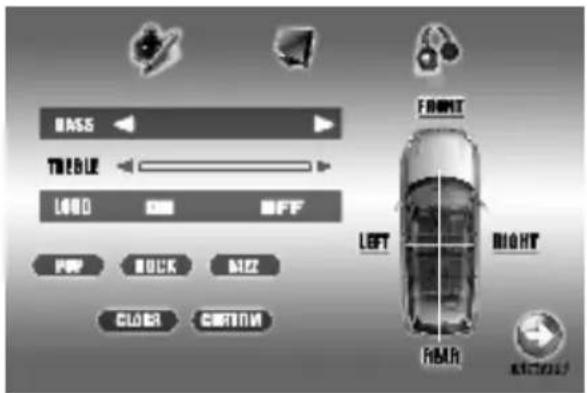

Audio-instellingen

Deze item is voor het selecteren van een audio-instelling. U kunt elke item aanpassen door op de “◀”- of “▶”- pictogram op de touch screen te drukken.

-BASS: -7 / +7

-TREBLE: -7 / +7

-LOUD: ON/OFF

-Klik op "Left/Right" om de balansinstelling te openen.

-Klik op "Front/Rear" om de faderinstelling te openen.

VOORZIJDE LINKS RECHTS ACHTERZIJDE

BASS TROLL LOAD OFF OFF BACK BIG CLOCK CERTIN FRONT LEFT RIGHT RIGHT STOP

Klik de “POP ROCK JAZZ CLASS CUSTOM ”-pictogram om de EQ-instellingen te openen.

Na het voltooien van het instellen, klik het ➞ -pictogram om de instellingeninterface van het menu te verlaten.

IR-sensor

Ontvanger voor de draadloze IR-afstandsbediening.

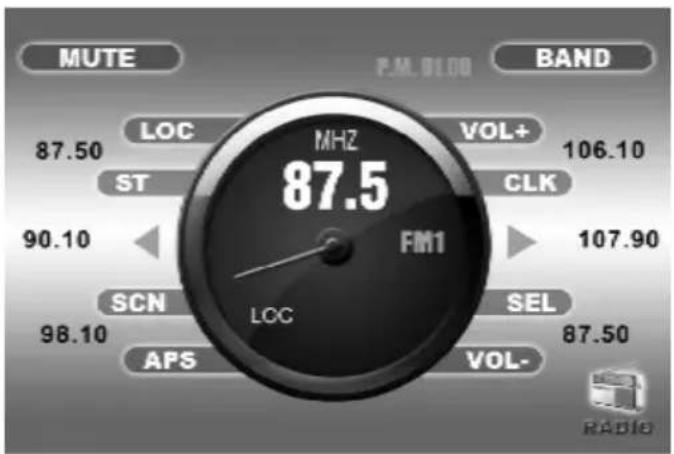

Bediening van de radio

1. Tik op het radiopictogram in de schermweergave van het hoofdmenu om de radiomodus te selecteren, de LCD zal als volgt weergeven:

1. Tik op de "BAND"-pictogram herhaaldelijk om de band als volgt te selecteren:

1. Tik op het "APS"-pictogram of druk kort op de APS-toets van de IR-afstandsbediening om de automatische opslagfunctie van het geheugen te activeren.

2. Druk kort op ZOEKEN+ of het ZOEKEN- of het “◀/▶”-pictogram om handmatig het radiostation te zoeken.

3. Druk op en houd ZOEKEN+ of ZOEKEN- of het “◀/▶”-pictogram ingedrukt om automatisch het radiostation te zoeken.

4. Tik op de frequentiebalk in de schermweergave om een vooraf ingesteld geheugenstation te selecteren.

5. Druk op en houd de "APS"-pictogram ingedrukt om elke voorkeurgeheugenstation gedurende 10 sec. te scannen.

6. Tik op het "ST"-pictogram of druk op de "ST"-toets van de IR-afstandsbediening om de stereo of mono ontvangstmodus in te stellen.

7. Druk in de radiomodus herhaaldelijk op de "SEL"-toets om de gewenste modus in de volgorde als volgt te selecteren:

Na het voltooien van het instellen, klik het -pictogram om de instellingeninterface van het menu te verlaten.

AV-IN bediening

1. Druk op de -pictogram om de schermweergave van het hoofdmenu te openen.
2. Tik op het "AV-IN"-pictogram om naar uw gewenste "AV-IN"-modus te schakelen.

RDS bediening

1. Druk op het TFT display "SEL" icoon voor de RDS Setup interface.
2. Klik lang op de toets "7" of op het touch paneel en kies "AF"ico0n voor normale FM weergave
3. Klik lang op de "8" toets of het touch paneel en kies "TA" icoon voor verkeersinformatie modus
4. Klik lang op de "9" toets of het touch paneel en kies "PTY" icon, voor een programma type

Gebruik voor alle opties de VOL+/- toetsen om de hieronder aangegeven opties te selecteren:

POP.M

NEWS

ROCK.M

AFFAIRS

EASY.M

INFO

LIGHT.M

SPORT

CLASSICS

EDUCATE

OTHER.M

DRAMA

JAZZ

CLUTURE

COUNTRY

SCIENCE

NATION.M

VARIED

OLDES

FINANCE

FOCK.M

CHILDREN

SOCIAL

RELIGION

PHONE N

TRAVEL

LEISURE

DOCUMENT

Afspelen van USB-opslagapparaat en SD-kaart

Om van de muzick en video op SD-kaart en USB-opslagapparaat te genieten, hoef alleen de USB en SD-kaart in het slot te worden gestoken, zodat het toestel automatisch begint af te spelen. Na deze modus te hebben verlaten, kunt u op de MENU-toets drukken en op het mediapictogram of tikken om over te schakelen naar het afspelen van de USB-opslag of SD-kaart.

Afspelen van DVD/VCD/SVCD/CD-disk

1. Plaats de multimedia-disc

Om van de muziek en video op de DVD/VCD/SVCD/CD-disc te genieten, hoef alleen een disc met het label omhoog in de disklade te worden geplaatst, zodat het toestel automatisch begint af te spelen. Na deze modus te hebben verlaten, kunt u op de MENU-toets drukken en op het -pictogram tikken om weer naar het afspelen van de multimediaschijf over te schakelen. Na deze modus te hebben verlaten, kunt u op de -pictogram tikken om naar het hoofdmenu terug te gaan.

2. De disc uitwerpen

Druk op de UITWERP-toets om de schijf uit te werpen.

Het afspelen pauzeren

Tik op het ▶/II -pictogram om het afspelen te pauzeren, tik opnieuw om het afspelen te hervatten.

Afspelen van het volgende/vorige hoofdstuk

Tik op het I<< - of >>I - pictogram om naar het volgende of vorige hoofdstuk te springen.

Snel vooruit of achteruit spoelen

Tik op en houd het 1<< - of >>1 -pictogram aangetikt om de disc snel vooruit of achteruit te spoelen.

Herhaald afspelen

Tik op het "RPT"-pictogram om één track herhaaldelijk af te spelen, druk op de RPT-toets van de IR-afstandsbediening om de track herhaaldelijk af te spelen.

Willekeurig afspelen

Tik op het "RDM"-pictogram of druk op de RDM-toets van de IR-afstandsbediening om elke track willekeurig af te spelen.

In-beeld weergave

Druk op de OSD-toets van de IR- afstandsbediening, het scherm zal het track/hoofdstuknummer, de huidige speeltijd enz. weergeven.

Geprogrammeerd afspelen

Druk op de PROG-toets van de IR- afstandsbediening om de programmeringpagina te openen, druk op de pijl- en cijfertoetsen van de IR-afstandsbediening om de tracks die moeten worden afgespeeld te programmeren.

Audioselector

Druk herhaaldelijk op de AUDIO-toets van de IR-afstandsbediening om audiomodus van de track te veranderen.

Ondertitelingselector

Druk op de SUB-T-toets van de IR- afstandsbediening om de taal te selecteren.

Disc afspeeltijd instellen

Druk op GOTO-toets van de IR- afstandsbediening om een specifieke tijd om af te spelen in te stellen, gebruik de pijltjestoetsen en de cijfertoetsen om de track of het hoofdstuk op tijd in te stellen en druk op de ENTER-toets om af te spelen.

Het afspelen stoppen

Druk op de STOP-toets van de IR- afstandsbediening om het afspelen te te onderbreken, druk nogmaals om het afspelen te stoppen.

Multi-hoekselector

Druk op de ANGLE-toets van de IR-afstandsbediening om de DVD-inhoud vanuit een andere hoek te bekijken als de disc dat ondersteunt.

Ga naar titel

Druk op de TITLE-toets van de IR-afstandsbediening om alle titeltracks op het scherm te tonen. Druk vervolgens op de cijfertoetsen of pijltoetsen om het gewenste tracknummer te kiezen en druk op de ENTER-toets of PLAY/PAUSE-toets om te starten.

Instellingenmodus openen

1. Druk bij het afspelen van multimedia in de stopmodus op de SETUP-toets van de IR-afstandsbediening.
2. De hoofdpagina van het instellingenmenu wordt weergegeven.

Systeeminstelling

Taalinstelling

Audio-instelling

Video-instelling

1. Selecteer met behulp van de pijltjestoetsen het gewenste item.
2. Druk op de ENTER-toets om de instelling te bevestigen.

Het afspelen van multimedia instellen (systeeminstellingenmenu)

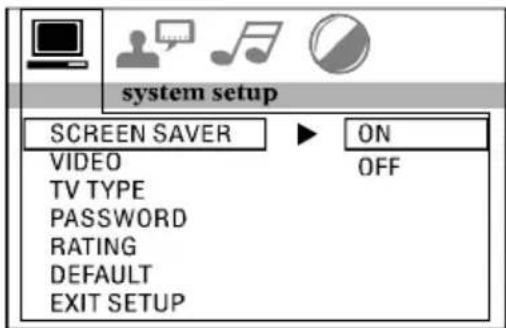

Systeeminstelling

De instellingenpagina bevat alle items van het TV-systeem, de schermbeveiliging, het TV-type, het wachtwoord, de rating & standaardfuncties

Instellingenmenu TV-systeem

Deze speler kan discs afspelen die in PAL of NTSC-formaat zijn opgenomen. Selecteer NTSC-formaat wanneer u aangesloten bent op een NTSC-TV. Selecteer PAL-formaat wanneer u aangesloten bent op een PAL-TV. Als u AUTO selecteert, zal het toestel automatisch het formaat selecteren (PAL/NTSC) op basis van de inhoud van uw disc.

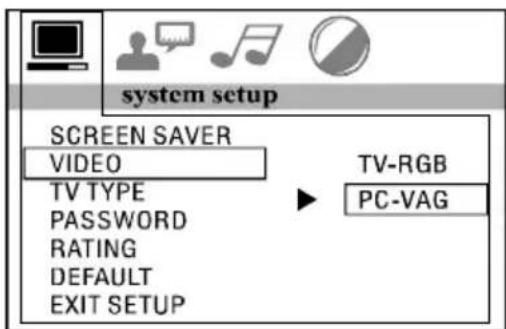

Video-instellingenmenu

system setup SCREEN SAVER VIDEO TV TYPE PASSWORD RATING DEFAULT EXIT SETUP TV-RGB PC-VAG

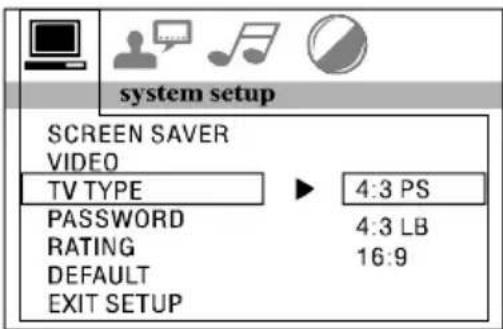

Instellingenmenu TV-type

system setup SCREEN SAVER VIDEO TV TYPE ▶ 4:3 PS PASSWORD 4:3 LB RATING 16:9 DEFAULT EXIT SETUP

1.4:3 PS

Afspelen in de "PAN & SCAN"-stijl. (Indien aangesloten op een breedbeeld-TV, worden de linker- en rechterkant afgesneden)

2.4:3 LB

Afspelen in "LETTER BOX"-stijl. (Indien aangesloten op een breedbeeld-TV, zullen zwarte stroken aan de boven- en onderkant van het scherm verschijnen).

3.16:9

Selecteer wanneer een breedbeeld-TV is aangesloten.

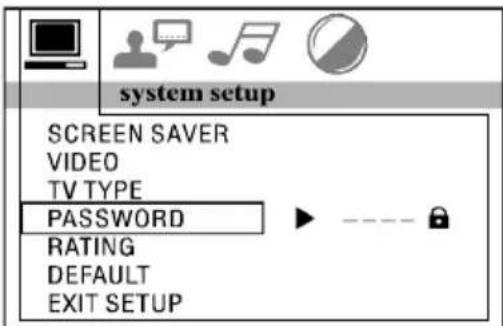

Instellingenmenu wachtwoord

system setup SCREEN SAVER VIDEO TV TYPE PASSWORD RATING DEFAULT EXIT SETUP

Voer het wachtwoord in en druk op de ENTER- toets. Typ het oude wachtwoord (de oorspronkelijke fabriekscode is 0000) en voer 4 tekens voor het wachtwoord in dat u nu wilt gebruiken en typ nogmaals het wachtwoord in om te bevestigen

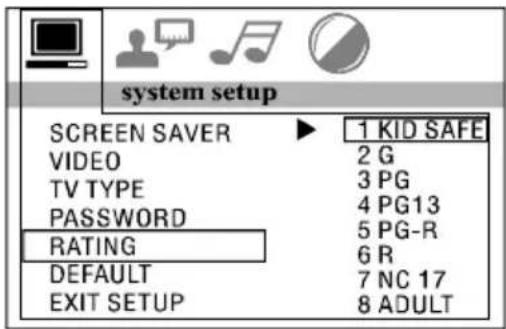

Rating-instellingenmenu

Selecteren met de cursortoetsen de geschikte begeleidingswaardering en bevestig door op de ENTER-toets te drukken.

Selecteer deze instelling wanneer het programma veilig door alle jongeren kan worden bekeken.

Rating 2: [G]

Selecteer dit indien geschikt voor personen van alle leeftijden.

Rating 3: [PG]

Selecteer volgende wanneer kinderen onder de 13 zijn verboden om te bekijken

Rating 4: [PG13]

Selecteer volgende wanneer kinderen onder de 13 zijn verboden om te bekijken.

Rating 5: [PG-R]

Selecteer deze wanneer PG-R op de DVD-disc is gedrukt.

Rating 6: [R]

Selecteer deze wanneer kinderen onder de 17 zijn verboden te bekijken

Rating 7: [NC 17]

Selecteer deze wanneer kinderen onder de 17 zijn verboden te bekijken

Rating 8: [ADULT]

Selecteer deze wanneer alleen geschikt voor alle volwassenen.

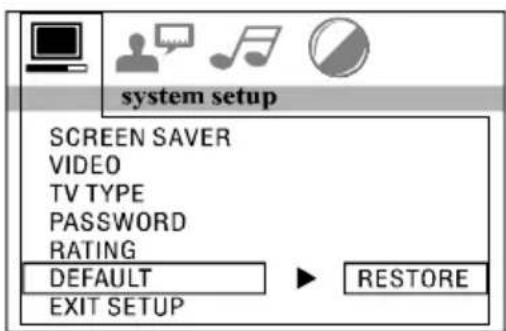

Standaard instellingenmenu

system setup SCREEN SAVER VIDEO TV TYPE PASSWORD RATING DEFAULT EXIT SETUP RESTORE

Selecteer terugzetten naar de oorspronkelijke fabrieksinstellingen.

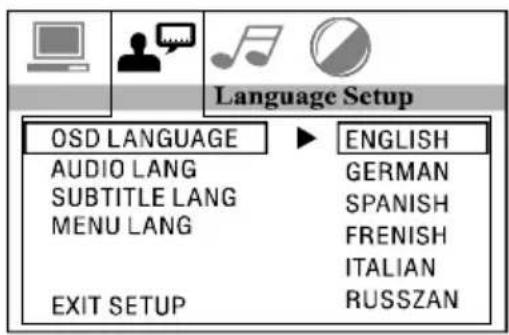

Language Setup

Deze instellingenpagina bevat alle items van de OSD-taal, audio-taal, ondertitelingstaal en de menutaalfuncties.

"OSD Language"-instellingen

Language Setup OSD LANGUAGE ▶ ENGLISH AUDIO LANG GERMAN SUBTITLE LANG SPANISH MENU LANG FRENISH EXIT SETUP ITALIAN RUSSZAN

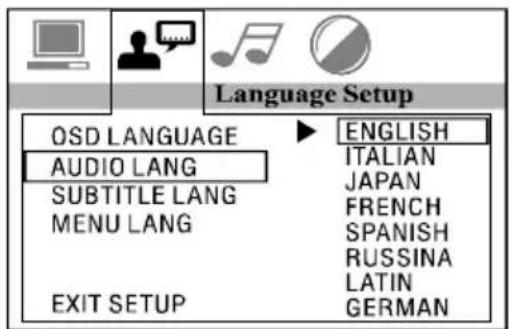

Audiotaalinstellingen

Language Setup OSD LANGUAGE ▶ ENGLISH AUDIO LANG SUBTITLE LANG MENU LANG EXIT SETUP ITALIAN JAPAN FRENCH SPANISH RUSSINA LATIN GERMAN

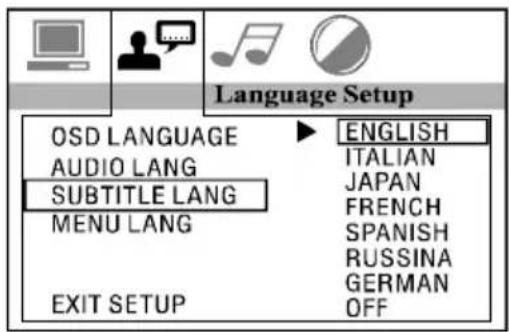

Ondertitelingstaalinstellingen

Language Setup OSD LANGUAGE ▶ ENGLISH AUDIO LANG SUBTITLE LANG MENU LANG EXIT SETUP ITALIAN JAPAN FRENCH SPANISH RUSSINA GERMAN OFF

Deze instellingenpagina bevat alle items voor audio.

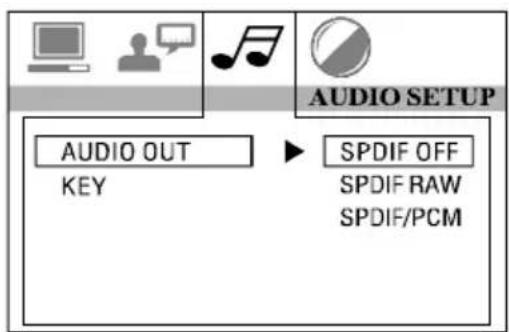

"Audio Out"-instellingen

AUDIO SETUP AUDIO OUT KEY SPDIF OFF SPDIF RAW SPDIF/PCM

Dit is voor het activeren van de audio-uitgang van "SPDIF OFF"-modus naar "SPDIF RAW"-modus of "SPDIF PCM"-modus.

SPDIF OFF:

De analoge of optische uitgangspoort heeft helemaal geen uitgangssignaal.

SPDIF RAW:

Wanneer de speler via de analoge of optische poort op de versterker is aangesloten, selecteer dit item als de afspelende disc in Dolby Digital, DTS of MPEG werd opgenomen. De analoge of optische uitgangssignaal van het toestel zal hetzelfde zijn als het digitale signaal (RAW-formaat) van de afspelende disc. Tegelijkertijd moet de eindversterker die u hebt aangesloten over decoderingsfunctie beschikken voor Dolby Digital, DTS of MPEG.

SPDIF PCM:

Wanneer de speler met de 2 kanalen is aangesloten op een digitale stereo versterker, selecteer dit item. Bij het afspelen van een disc die is opgenomen in Dolby Digital of MPEG. Worden de analoge of optische uitgang naar 2 kanaaluitgangen via PCM gemoduleerd.

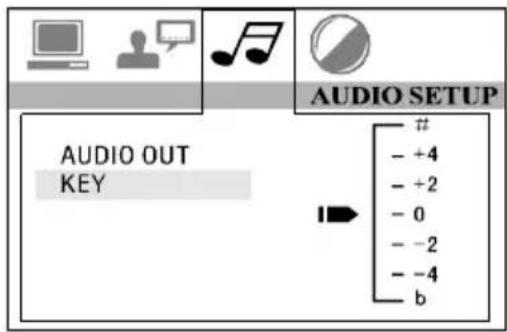

"Key"-instellingenmenu

AUDIO SETUP AUDIO OUT KEY # - +4 - +2 - 0 - -2 - -4 b

Dit is voor het selecteren van hoge tonen of bas volgens uw behoeften.

Dit is voor de gebruiker om door te drukken op de "links/rechts"-pijltoetsen te drukken de helderheid, contrast, kleurtint en verzadiging van het beeld in te stellen.

Druk op de ENTER-toets om de instelling te bevestigen.

OPMERKING: De Video-instellingen is alleen in de TV/AV-modus, beschikbaar.

VIDEO SETUP

Deze instellingenpagina bevat alle items voor video.

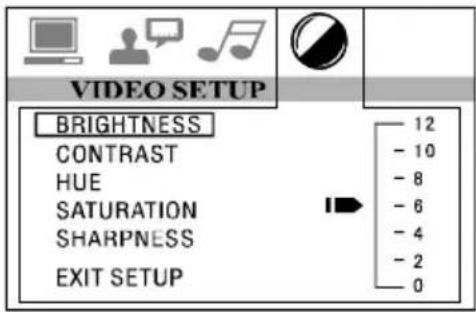

"Brightness"-instellingenmenu

VIDEO SETUP BRIGHTNESS CONTRAST HUE SATURATION SHARPNESS EXIT SETUP 12 - 10 - 8 - 6 - 4 - 2 0

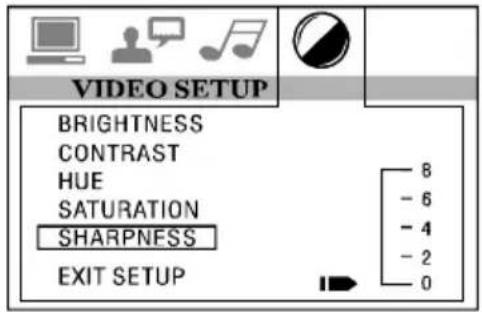

"Sharpness"-instellingenmenu

VIDEO SETUP BRIGHTNESS CONTRAST HUE SATURATION SHARPNESS EXIT SETUP 8 -6 -4 -2 0

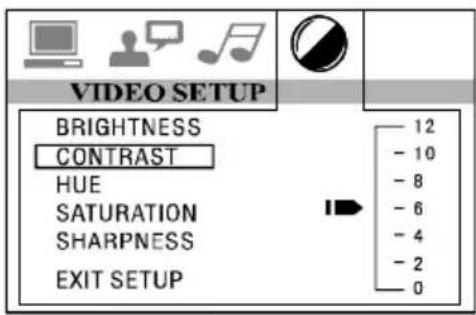

"Contrast"-instellingenmenu

VIDEO SETUP BRIGHTNESS CONTRAST HUE SATURATION SHARPNESS EXIT SETUP 12 - 10 - 8 - 6 - 4 - 2 0

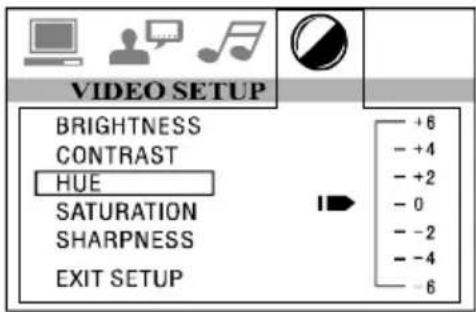

"HUE"-instellingenmenu

VIDEO SETUP BRIGHTNESS CONTRAST HUE SATURATION SHARPNESS EXIT SETUP +6 - +4 - +2 - 0 - -2 - -4 - 6

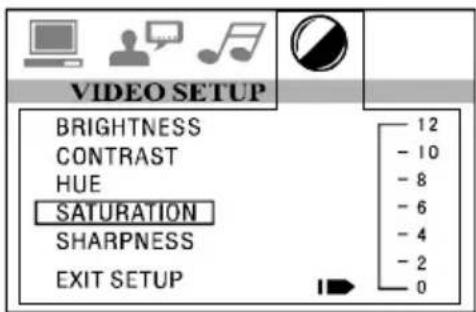

"Saturation"-instellingenmenu

VIDEO SETUP BRIGHTNESS CONTRAST HUE SATURATION SHARPNESS EXIT SETUP 12 - 10 - 8 - 6 - 4 - 2 0

Vervang de batterij

Als het werkbereik van de afstandsbediening tijdens het gebruik korter wordt of niet functioneert. Plaats een nieuwe CR2025-batterij. Controleer de polariteit vóór vervanging van de batterij.

1. Trek de batterijhouder uit terwijl u de stopper 1 indrukt.

2. Plaats een een "knoop"-batterij met het (+) -teken omhoog in de batterijhouder.

3. Schuif de batterijhouder in de afstandsbediening.
