MCR-682 - Autoradio Marquant - Kostenlose Bedienungsanleitung

Produkttyp	Autoradio
Marke	Marquant
Modell	MCR-682
Frequenzbänder	FM (UKW 1, 2, 3)
RDS-Funktionen	TA, EON, PTY, PS, AF
CD-Player	Ja (unterstützt CD und MP3)
Ausgangsleistung	4 × 50 Watt (max.)
Abmessungen (B × H × T)	178 × 50 × 160 mm (1-DIN)
Gewicht	ca. 1,5 kg
Stromversorgung	12 V DC (Fahrzeugbordnetz)
Frontplatte	Abnehmbar (Diebstahlschutz)
Equalizer	Voreingestellte Klangmodi (EQ-Taste)
Lautstärkeregelung	Drehregler (10) und AUDIO-Tasten
Display	LCD mit Hintergrundbeleuchtung
Senderspeicher	18 FM-Sender (6 pro Band)
Zufallswiedergabe (SHF)	Ja
Wiederholfunktion (RPT)	Ja (Titelwiederholung)
Scan-Funktion (SCN)	Ja (kurzes Anspielen aller Titel)
Pause-Funktion	Ja (PAUZE-Taste)
Audio-Ausgänge	4 Lautsprecheranschlüsse
Lieferumfang	Autoradio, Einbaurahmen, Bedienungsanleitung
Reinigung	Mit weichem, trockenem Tuch; keine Lösungsmittel
Sicherung	Im Gerät integriert (bei Überlast)
Reparierbarkeit	Ersatzteile über Marquant-Kundendienst

Häufig gestellte Fragen - MCR-682 Marquant

Wie stelle ich die Uhrzeit beim Marquant MCR-682 ein?

Drücken Sie im Radiobetrieb die Taste DSP (19) mehrmals, bis die Uhrzeit angezeigt wird. Halten Sie die Taste dann gedrückt, um in den Einstellmodus zu gelangen. Mit den Tasten TUNE/SKIP/TRACK UP/DOWN stellen Sie Stunden und Minuten ein. Bestätigen Sie mit der SEL-Taste.

Wie aktiviere ich die Verkehrsdurchsagefunktion (TA)?

Drücken Sie kurz die TA-Taste (im RDS-Menü). Im Display erscheint 'TA'. Bei einer Verkehrsdurchsage wird die CD-Wiedergabe unterbrochen. Zum Deaktivieren drücken Sie die TA-Taste erneut.

Wie speichere ich Radiosender auf dem Marquant MCR-682?

Stellen Sie den gewünschten Sender ein (manuell oder per Suchlauf). Halten Sie eine der sechs Speichertasten (M1-M6) länger als eine Sekunde gedrückt. Ein Signalton bestätigt die Speicherung.

Kann ich MP3-Dateien über USB abspielen?

Nein, der Marquant MCR-682 hat keinen USB-Anschluss. MP3-Dateien können nur über CD-R/RW mit MP3-Daten abgespielt werden.

Die Frontplatte lässt sich nicht abnehmen – was tun?

Drücken Sie die Lösetaste (7) an der Frontplatte. Ziehen Sie die Platte dann vorsichtig nach vorne ab. Sollte sie klemmen, überprüfen Sie, ob alle Rastnasen frei sind.

Wie schalte ich zwischen Radio und CD um?

Drücken Sie die MODE-Taste (6). Das Gerät wechselt zwischen Tuner und CD-Player. Ist keine CD eingelegt, bleibt der Tuner aktiv.

Warum habe ich keinen Ton?

Überprüfen Sie die Lautstärke (nicht auf Minimum), die Balance/Fader-Einstellungen (mit SEL und AUDIO), und ob die Stummschaltung (MUTE) aktiv ist. Auch die Sicherung könnte defekt sein.

Wie reinige ich das Gerät richtig?

Verwenden Sie ein weiches, trockenes Tuch. Keine Reinigungsmittel, Sprays oder Flüssigkeiten verwenden. Die Frontplatte kann vorsichtig abgenommen und separat gereinigt werden.

Der CD-Spieler wirft die CD immer wieder aus – was tun?

Mögliche Ursachen: Die CD ist verkratzt oder falsch herum eingelegt (bedruckte Seite nach oben). Reinigen Sie die CD mit einem Mikrofasertuch. Falls das Problem bestehen bleibt, wenden Sie sich an den Marquant-Service.

Wie stelle ich den Equalizer ein?

Drücken Sie die EQ-Taste (19) mehrmals, um zwischen den Klangvoreinstellungen (z. B. POP, ROCK, CLASSIC) zu wählen. Eine individuelle Anpassung ist über das AUDIO-Menü mit den Tasten AUDIO ^A/V möglich.

BEDIENUNGSANLEITUNG MCR-682 Marquant

Lautstärke (10) und Funktionstasten

Mit diesen Tasten können Sie mehrere Funktionen einschalten. Durch Kombination mit der "SEL"-Taste können Sie zwischen Bass, Treble, Fader und Balance wählen. The adjustment mode will change in the following order:

Mit den Tasten AUDIO ^A und AUDIO V(12) können Sie diese Einstellungen nach Wunsch regeln.

A. Drücken Sie jeweils kurz die "SEL"-Taste, um zwischen Bass, Treble, Fader und Balance umzuschalten.

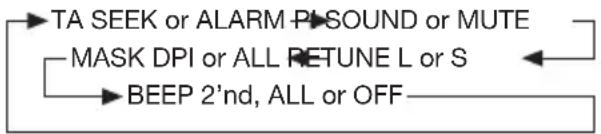

B. Drücken Sie länger als 1 Sekunde die "SEL"-Taste, um in das Modus-Menü zu schalten. Dann erscheint im Display folgende Anzeige:

a) TA SEEK RDS MODUS

- Verkehrsnachrichten empfangen (TA=Traffic Announcement)

Die Bedienung der TA-Taste ist wie folgt:

Durch kurzes Drücken wird die TA-Funktion aktiviert oder deaktiviert, das heißt, der automatische Empfang von Verkehrsnachrichten ein- oder ausgeschaltet.

Wenn Sie eine CD (MP3) abspielen und es kommt ein Verkehrsbericht herein, wird das Abspielen unterbrochen. Dabei wird eine zu geringe Lautstärke automatisch für den Verkehrsbericht angehoben. Ist die Lautstärke höher, bleibt diese Lautstärke auch für den Verkehrsbericht erhalten. Wenn der TA-Modus eingeschaltet ist, wird automatisch ein TP-Sender empfangen.

TA-Unterbrechungsfunktion.

Ein Verkehrsbericht lässt sich durch Drücken dieser Taste ausschalten, wobei der TA-Modus eingeschaltet bleibt. Wenn die Taste lange gedrückt wird, wird der Modus EON TA LOCAL/EON TA DISTANCE aufgerufen. Der Zweck dieser Taste die Unterbindung des unerwünschten EON-TA-Umschaltens, wenn EON TA-Informationen von dem eingestellten Sender empfangen werden und das Radio zu diesem EON-Sender umgeschaltet hat, aber keine Informationen empfangen werden können, weil dieser EON-Sender zu weit vom Standort entfernt ist.

Auf diese Weise wird das Radio zum ursprünglichen Sender zurückgesetzt.

In der oben beschriebenen Situation hört man kurze Zeit einen falschen Sender oder einen leiseren Ton.

EON TA LOCAL Modus

TOETSEN EN KNOPPEN

Wenn die Sendeenergie schwächer als der untere Grenzwert ist, schaltet sich das Radio nicht zu diesem Sender und der Hörer wird diese Störung kaum feststellen.

Wenn der EON TA LOCAL Modus gewählt wird, erscheint "EON TA LO" einige Sekunden lang im Display.

EON TA DISTANCE Modus

Beim Einschalten von EON TA wird versucht, den aktuellen Sender zu verwenden.

Wenn der Modus EON TA DISTANCE gewählt wird, erscheint "EON TA DX" einige Sekunden lang im Display.

Die benutzten RDS-Daten sind PI, PS, AF, TP, TA, EON und PTY.

PI: Program Identification Code - Zur Identifizierung des Programms benötigter Code.

PS: Program Service Name - Die Abkürzung des Senders in Buchstaben und Ziffern.

AF: Alternative Frequencies - Frequenzliste der Sender, die das gleiche Programm ausstrahlen.

TP: Traffic Program Identification - Identifikationsdaten für die Verkehrsberichte eines Senders.

TA: Traffic Announcement - Angabe, dass Verkehrsberichte empfangen werden können.

• Lautstärke / AF (13)

Mit der Taste BND/LOU können Sie Höhen und Tiefen einstellen. Die andere Funktion dieser Taste ist das Einstellen des Frequenzbands.

• Equalizer / EQ (19)

Mit der Taste EQ können programmierte Toneinstellungen geregelt werden. Sie können aus folgenden Klangvarianten wählen:

Durch Drücken dieser Taste wird im Radiobetrieb die Frequenz und bei mehrmaligen Drücken die Zeit angezeigt. Wenn diese Taste im Radiobetrieb gedrückt gehalten wird, erscheinen die folgenden Anzeigen.

Im CD -Betrieb: -> CD -> CT -> PS -> FREQ. -> PTY ->

oder : -> CD -> CT -> FREQ. -> NO PTY ->

• L ösetaste (7)

Mit dieser Taste können Sie die Frontplatte lösen.

- CD-Fach (5)

Legen Sie eine CD mit dem Etikett oben in das CD-Fach ein.

- LCD-Display (8)

In diesem Display erscheinen alle Betriebsanzeigen und Informationen.

• Auswurftaste (EJECT) (4)

Wenn die Frontplatte nach unten geschoben ist, drücken Sie die EJ-Taste (48), um den CD-Player auszuschalten und die CD aus dem CD-Fach auszuwerfen.

• TUNE/SKIP/TRACK DOWN (16+17)

Starten Sie den Sendersuchlauf (automatische Sendersuche), indem Sie eine dieser Tasten drücken.

TOETSEN EN KNOPPEN

• TUNE/SKIP/TRACK UP/DOWN.

Wenn diese Tasten länger als 1 Sekunde gedrückt werden, schaltet das Radio auf Sendersuche von Hand um. Dann kann die gewünschte Frequenz genau eingestellt werden. So lange die Taste gedrückt wird, läuft die Frequenzsuche weiter.

- AMS-Taste (18)

Mit dieser Taste können die programmierten Sender aufgesucht werden, wenn die Sendeleistung ausreichend ist.

• Frequenzband-Taste (11)

Mit der Taste (LOU/BND) können Sie das gewünschte Frequenzband (UKW 1, 2 und 3) einstellen. Sie haben die Wahl zwischen FM (UKW) und Speicherpositionen.

• Radio- und CD-Betrieb wählen (6)

Mit dieser Taste können Sie zwischen Radiobetrieb und CD-Betrieb wählen.

- Sender speichern (14)

Wenn Sie einen Sender Ihrer Wahl gefunden haben und diesen unter einer gewählten Speicherposition speichern wollen, halten Sie eine dieser 6 Tasten länger als 1 Sekunde gedrückt. Es ertönt ein Ton, der besagt, dass dieser Sender unter dieser Ziffer gespeichert ist.

- CD-Betrieb

Zum Abspielen einer CD im CD-Player drücken Sie zunächst die Taste MODE (6).

- Titel wählen

Drücken Sie im CD-Betrieb die Taste TUNE/SKIP/TRACK – (16) oder die Taste TUNE/SKIP/TRACK + (17), wenn Sie auf der CD eine Musiknummer weiter oder zurück springen wollen. Die jeweilige Titelnummer (Track) wird im Display angezeigt.

Wenn Sie eine dieser Tasten (+) oder (-) gedrückt halten, läuft die CD schnell vor oder zurück. Das Abspielen wird an der Stelle fortgesetzt, an der Sie die Taste loslassen.

- Abspielen stoppen

Drücken Sie die Taste PAUZE (20), der CD-Player stoppt. Nochmaliges Drücken schaltet den CD-Player wieder ein.

• Wiederholtaste (Repeat)

Drücken Sie im CD-Betrieb die Taste RPT (22), um den gleichen Titel stets zu wiederholen. Durch nochmaliges Drücken wird der Wiederholmodus beendet.

- Alle Titel kurz anhören

Drücken Sie im CD-Betrieb die Taste SCN (21). Sie hören einige Sekunden jedes Musikstück der CD. Durch nochmaliges Drücken werden alle Titel der CD gespielt

- Alle Titel spielen

Drücken Sie im CD-Betrieb die Taste SHF (23). Alle Titel werden in willkürlicher Reihenfolge gespielt. Durch nochmaliges Drücken wird diese Funktion ausgeschaltet.

• CD Auswerfen (EJECT)

Wenn die Frontplatte nach unten geschoben ist, drücken Sie die EJ-Taste (48), um den CD-Player auszuschalten und die CD aus dem CD-Fach auszuwerfen.

TOETSEN EN KNOPPEN

- MP3-Betrieb

Die meisten Funktionen, die bei normalem CD-Betrieb benutzt werden, gelten auch für den MP3 Player.

Im MP3-Betrieb haben die folgenden Tasten die unten angegebene Funktion:

1. "Searching track directly" (Direktes Suchen eines Titels) in Digital Audio-CD und Normal-CD.
2. "Searching File Name" (Suchen einer Datei) in Digital Audio-CD.
3. "Searching File or Directory" (Suchen einer Datei oder eines Verzeichnisses) im Adressenverzeichnis in Digital Audio-CD. Die

Taste wird als Digital Audio Mode Selection-Taste im einfachen CD-Player-Modus bezeichnet. Wenn diese Taste gedrückt wird, wird die Funktion aktiviert zur Wahl jedes Modus von Digital Audio. “Searching track directly” -> “Searching File Name” -> “Searching File or Directory”

- Drücken Sie einmal die Taste AMS(MP3). Das System schaltet in den Modus "Searching track directly" in Digital Audio-CD und Normal-CD. Das System sucht den Titel, der mit den folgenden Tasten gewählt wird:

TUNE/SKIP/TRACK DOWN, TUNE/SKIP/ TRACK UP, DSP.

Das System sucht die Adressenbestände in der gleichen Art, wie Sie vom Benutzer eingegeben worden sind. Durch Drücken der Tasten TUNE/SKIP/TRACK UP/DOWN werden die sortierten Adressenbestände angezeigt.

Im Suchmodus M5 und M6 gedrückte Tasten werden in "Normal Play" und "Searching File or Directory" als 10 TRACK angezeigt.

Die gewählten Titel können durch Drücken der Taste BND/LOU(ENTER) gespielt werden.

• Drücken Sie dreimal die Taste AMS(MP3). Das System schaltet in den Modus "Searching File or Directory" im Adressenverzeichnis in Digital Audio-CD.

- Drücken Sie die Taste TUNE/SKIP/ TRACK UP/DOWN.

Das System sucht Adressenbestände im Adressenverzeichnis.

Im Suchmodus benutzte Tasten

AMS Mode Select
BND/LOU ENTER
M1 A, B, C, 1
M2 D, E, F, 2
M3 G, H, I, 3
M4 J, K, L, 4
M5	M, N, O, 5/10TRACK UP
M6	P, Q, R, 6/10TRACK UP
MOD S, T, U, 7
TUNE/SKIP/TRACK DOWN	V, W, X, 8
TUNE/SKIP/TRACK UP	Y, Z, SPACE, 9
SEL	CHARACTERSHIFT RIGHT
DSP _, -, +, 0
AUDIO CONTROLUP/DOWN	CHARACTER SELECT(A, B......8, 9, 0)

SPECIFICATIES

ALGEMEEN
