Producttype	Autoradio
Merk	Marquant
Model	MCR-682
Frequentiebanden	FM (UKW 1, 2, 3)
RDS-functies	TA, EON, PTY, PS, AF
CD-speler	Ja (ondersteunt CD en MP3)
Uitgangsvermogen	4 × 50 Watt (max.)
Afmetingen (B × H × D)	178 × 50 × 160 mm (1-DIN)
Gewicht	ca. 1,5 kg
Stroomvoorziening	12 V DC (boordnet van voertuig)
Frontpaneel	Afneembaar (diefstalbeveiliging)
Equalizer	Vooringestelde geluidsmodi (EQ-knop)
Volume-regeling	Draaiknop (10) en AUDIO-knoppen
Display	LCD met achtergrondverlichting
Zendergeheugen	18 FM-zenders (6 per band)
Willekeurige weergave (SHF)	Ja
Herhaalfunctie (RPT)	Ja (nummer herhalen)
Scanfunctie (SCN)	Ja (kort voorbeeld van alle nummers)
Pauzefunctie	Ja (PAUZE-knop)
Audio-uitgangen	4 luidsprekeraansluitingen
Leveringsomvang	Autoradio, inbouwframe, handleiding
Reiniging	Met zachte, droge doek; geen oplosmiddelen
Zekering	In het apparaat geïntegreerd (bij overbelasting)
Repareerbaarheid	Onderdelen via Marquant-klantenservice

Veelgestelde vragen - MCR-682 Marquant

Hoe stel ik de tijd in op de Marquant MCR-682?

Druk in de radiostand meerdere keren op de DSP-knop (19) totdat de tijd wordt weergegeven. Houd de knop vervolgens ingedrukt om in de instelmodus te komen. Gebruik de knoppen TUNE/SKIP/TRACK UP/DOWN om uren en minuten in te stellen. Bevestig met de SEL-knop.

Hoe activeer ik de verkeersinformatiefunctie (TA)?

Druk kort op de TA-knop (in het RDS-menu). Op het display verschijnt 'TA'. Bij een verkeersbericht wordt de cd-weergave onderbroken. Druk nogmaals op de TA-knop om uit te schakelen.

Hoe sla ik radiozenders op op de Marquant MCR-682?

Stel de gewenste zender in (handmatig of via automatisch zoeken). Houd een van de zes geheugentoetsen (M1-M6) langer dan een seconde ingedrukt. Een pieptoon bevestigt de opslag.

Kan ik MP3-bestanden via USB afspelen?

Nee, de Marquant MCR-682 heeft geen USB-aansluiting. MP3-bestanden kunnen alleen worden afgespeeld via cd-r/rw met mp3-gegevens.

Het frontpaneel kan niet worden verwijderd – wat te doen?

Druk op de losmaakknop (7) op het frontpaneel. Trek het paneel vervolgens voorzichtig naar voren. Als het vastzit, controleer dan of alle vergrendelingen vrij zijn.

Hoe schakel ik tussen radio en cd?

Druk op de MODE-knop (6). Het apparaat schakelt tussen tuner en cd-speler. Als er geen cd is geplaatst, blijft de tuner actief.

Waarom heb ik geen geluid?

Controleer het volume (niet op minimum), de balans/fader-instellingen (met SEL en AUDIO) en of de demping (MUTE) actief is. Ook de zekering kan defect zijn.

Hoe reinig ik het apparaat correct?

Gebruik een zachte, droge doek. Geen schoonmaakmiddelen, sprays of vloeistoffen gebruiken. Het frontpaneel kan voorzichtig worden verwijderd en apart worden gereinigd.

De cd-speler werpt de cd steeds weer uit – wat te doen?

Mogelijke oorzaken: de cd is bekrast of verkeerd om geplaatst (bedrukte zijde naar boven). Reinig de cd met een microvezeldoek. Als het probleem aanhoudt, neem dan contact op met de Marquant-service.

Hoe stel ik de equalizer in?

Druk meerdere keren op de EQ-knop (19) om te schakelen tussen de vooringestelde geluidsmodi (bijv. POP, ROCK, CLASSIC). Individuele aanpassing is mogelijk via het AUDIO-menu met de knoppen AUDIO ^A/V.

GEBRUIKSAANWIJZING MCR-682 Marquant

• Kies een plaats om het apparaat te bevestigen waar het de normale handelingen van de bestuurder niet hindert.
• Bevestig de bedrading tijdelijk en verzeker u ervan dat alles correct is aangesloten en dat het apparaat naar behoren functioneert, vóór u het definitief installeert.
• Gebruik alleen de onderdelen die bij het apparaat geleverd worden om van een correcte installatie verzekerd te zijn. Het gebruik van niet goedgekeurde onderdelen kan storingen tot gevolg hebben.
• Raadpleeg uw plaatselijke dealer als de installatie vraagt om het boren van gaten of andere aanpassingen aan het voertuig.
• Installeer het apparaat zo dat het de bestuurder niet in de weg zit en passagiers niet kan verwonden als er plotseling gestopt moet worden, zoals bij een noodstop.
• Als het apparaat wordt geïnstalleerd onder een hoek van meer dan 30° ten opzichte van het horizontale vlak, zou het niet optimaal kunnen functioneren.

- Vermijd installatie van het apparaat op plaatsen waar het wordt blootgesteld aan hoge temperaturen, zoals van direct zonlicht of hete lucht, van de verwarming, of waar het wordt blootgesteld aan stof, vuil, of overmatige trilling.

DIN VOOR/ACHTER MONTAGE

Dit apparaat kan correct worden geïnstalleerd ofwel van "voren" (conventionele DIN voor-montage), ofwel van "achteren" (DIN achter-montage, met gebruikmaking van schroefdraad gaten aan de zijkant van de behuizing van het apparaat). Voor details zie de volgende geïllustreerde installatiemethoden.

DIN VOOR MONTAGE (METHODE A)

Installatie van het apparaat

1. Dashboard
2. Houder

Schuif eerst de houder in het dashboard en kies dan de juiste lipjes al naargelang de dikte van het dashboard materiaal.

Buig de lipjes naar binnen om de houder op zijn plaats vast te zetten.

1. Schroef vast

Verwijderen van het apparaat

Gebruik de band in elk geval om de achterkant van het apparaat op zijn plaats te houden. De band kan met de hand verbogen worden tot de gewenste hoek.

1. gewone oplegring

2. frame

3. steek vingers in de groef in de voorkant van het frame en trek om het frame te verwijderen. (om het frame opnieuw vast te maken de kant met de groef neerwaarts richten en vastmaken)
4. Hefboom

Steek de hefboompjes die bij het apparaat geleverd worden in de groeven aan beide zijden van het apparaat zoals aangegeven in de afbeelding tot ze klikken. Trekken aan de hefboompjes maakt het mogelijk het apparaat uit het dashboard te verwijderen.

DIN ACHTER MONTAGE (METHODE B)

Installatie met gebruik van de schroefgaten aan de zijkant.

Vastmaken van het apparaat aan de radio montagebeugel van de fabriek.

1. Kies een positie waar de schroefgaten van de beugel en de schroefgaten van het apparaat op één lijn zitten (passen) en schroef de schroeven op twee plaatsen aan elke zijde vast. Gebruik ofwel platbolkopschroeven (5 x 5 mm) of schroeven met verzonken kop (4 x 5 mm), afhankelijk van de schroefgaten in de beugel.

2. schroef

3. radio montagebeugel van fabriek
4. dashboard of console
5. haak (verwijder dit onderdeel)

N.B.: De montagedoos, buitenste afwerkrand en hulp staaf worden niet gebruikt bij installatiemethode B.

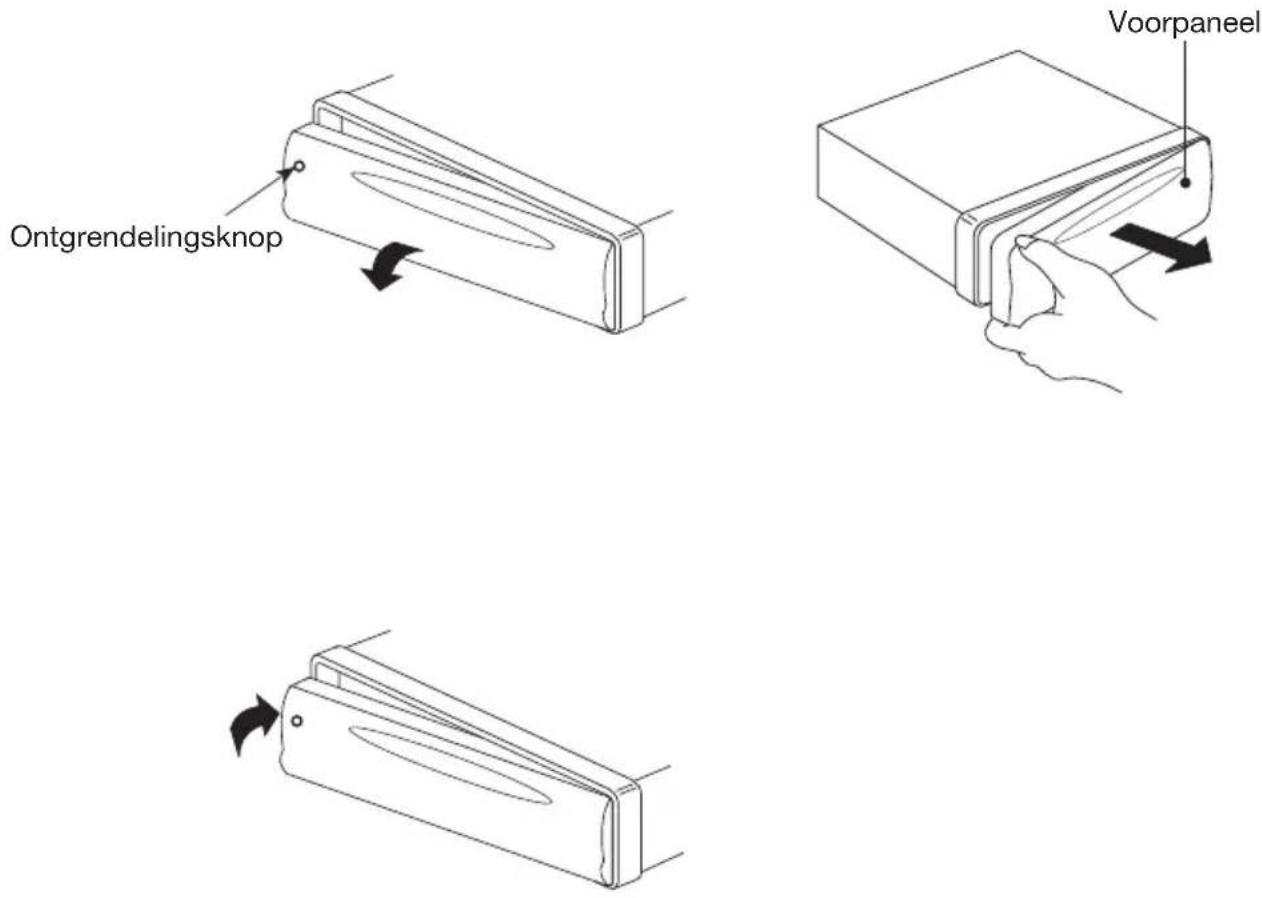

VERWIJDEREN EN INSTALLEREN VAN HET VOORPANEEL

1. Druk op de vrijmakingsknop en trek het voorpaneel er af. Bewaar het voorpaneel in de houder.
2. Om het voorpaneel te installeren, schuif het in de behuizing en zorg dat het paneel correct geïnstalleerd is, anders kunnen op het display abnormale dingen verschijnen of kunnen sommige toetsen niet goed functioneren.

VERWIJDEREN VAN HET VOORPANEEL

AANSLUITING VAN KABELS

Let op!

1. Gebruik de adaptersteker van de autoradio om een veilige elektrische verbinding te maken.
2. Belangrijk! Let erop, dat de oranje geheugenkabel aan de constante +12V voeding aangesloten moet zijn (voor zendergeheugen).
3. Nadat alle verbindingen zijn voltooid, druk op de "RESET" (24) knop.

Antenne-relais kabel

Een geel kabel is bijgeleverd voor relais besturing van antenne. Het relais activeert de antenne automatisch en brengt hem omhoog als het apparaat wordt aangezet en trekt hem weer terug als het apparaat wordt uitgeschakeld.

WAARSCHUWING:

Bevestig de geel kabel niet aan motorbedrading of schade aan het apparaat kan het gevolg zijn.

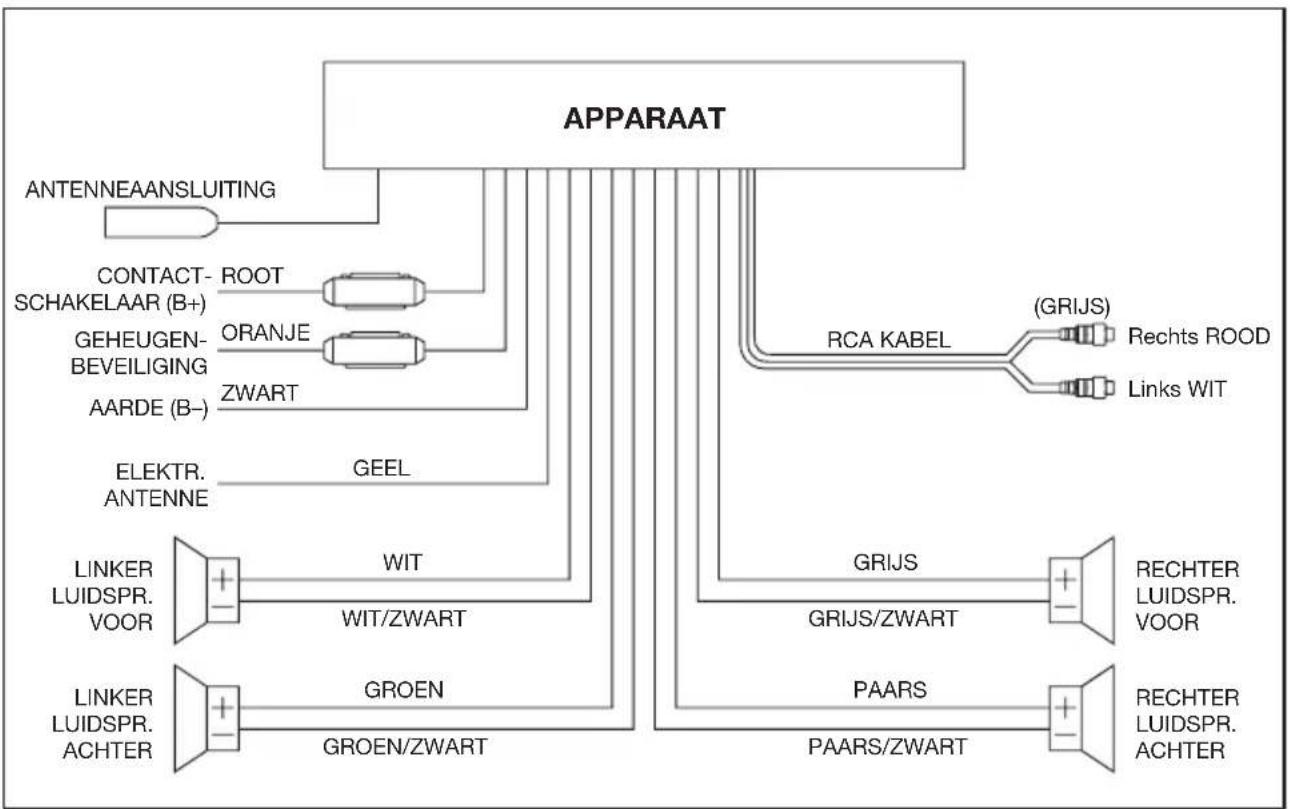

KABELAANSLUITINGEN

    B --> I["ORANJE"]
    B --> J["ZWART"]
    C --> K["GEEL"]
    D --> L["WIT"]
    D --> M["WIT/ZWART"]

    I --> N["RCA KABEL"]
    N --> O["(GRIJS) Rechts ROOD"]
    N --> P["Links WIT"]

    G --> Q["GRIJS"]
    Q --> R["GRIJS/ZWART"]

    H --> S["PAARS"]
    S --> T["PAARS/ZWART"]

    U["Rechter LUIDSPR. VOOR"] --> V["+"]
    W["Rechter LUIDSPR. ACHTER"] --> X["+"]
    Y["Rechter LUIDSPR. VOOR"] --> Z["+"]
    AA["Rechter LUIDSPR. ACHTER"] --> AB["+"]

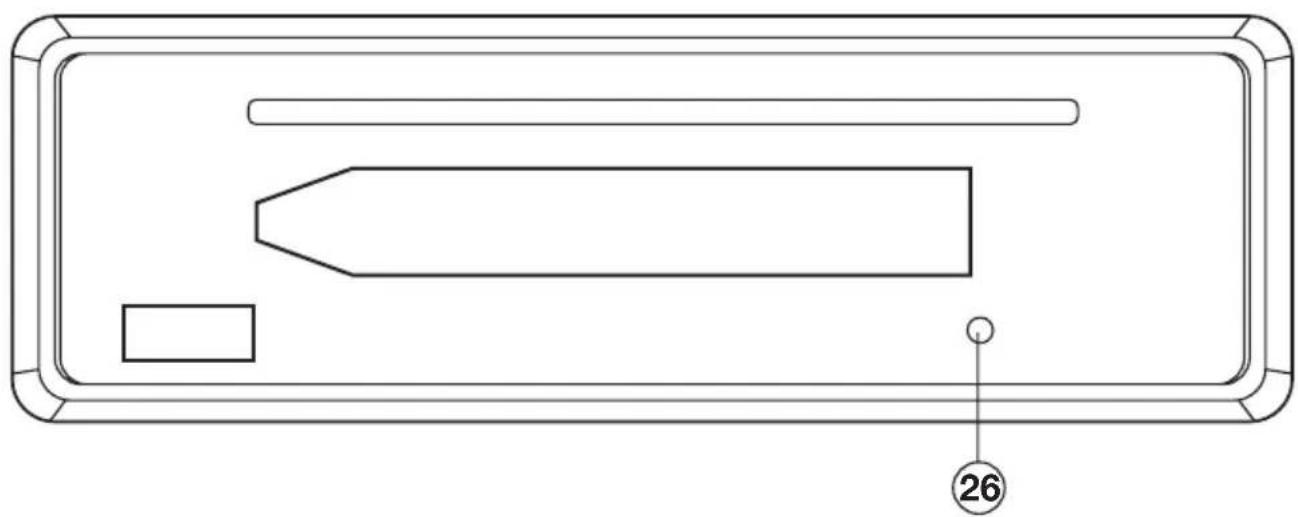

TOETSEN EN KNOPPEN

Bedienungselemente

PWR-toets (9) indrukken om de installatie aan te zetten. PWR opnieuw indrukken om haar uit te schakelen.

Vereiste Voeding : DC 12 Volts, Negatieve Aarde

Maten Kast : 178 (BR) x 160 (D) x 50 (H) mm

Maximum Uitgangsvermogen : 4 x 7W

RADIO

FM

Frequencies : 87.5 tot 108 MHz

IF : 10.7 MHz

Gevoeligheid (S/N = 30 dB) : 4 μV

Stereo Scheiding : > 25 dB

Symtoom Oorzaak Oplossing
Geen spanning. Autocontact is niet aan. Als de voeding correct is aangesloten aan de accesores aansluiting van de auto, zet de contactsleutel in de stand “ACC”.
CD kan niet Eer zit al een CD in de Haal CD uit de ingebracht of speler. de nieuwe er in.		speler en doe
eer om Breng CD in met label ingebracht. boven.		naar
CD is erg vuil of Maak CD schoon of probeer beschadigd. een andere.
Temperatuur in de auto is te hoog.		Laat afkoelen tot temperatuur normaal is.
Condensatie.		Zet CD speler ongeveer een uur uit en probeer dan opnieuw.
Geen geluid.	Volume staat te laag.	Pas volume naar wens aan.
	Kabels zijn niet goed aangesloten.	Controleer de verbindingen.
Bedieningstoetsen werken niet.	De ingebouwde micro- Druk computer werkt niet goed als gevolg van ruis.	op de RESET knop. Het voorpaneel zit niet goed op zijn plaats.
Overslaan van geluid.	Het apparaat zit onder een hoek van meer dan 30°.	Installeer het apparaat onder een hoek van minder dan 30°.
	De CD is erg vuil of beschadigd. een nieuwe.	Maak de CD schoon of probeer
Radio werkt niet.	Antennekabel is niet Maak de antennekabel goed aangesloten.	antennekabel goed vast.
	Het signaal is te zwak.	Zoek handmatig een station.
