GEBRUIKSAANWIJZING MD 21336 LIFE P12236 MEDION

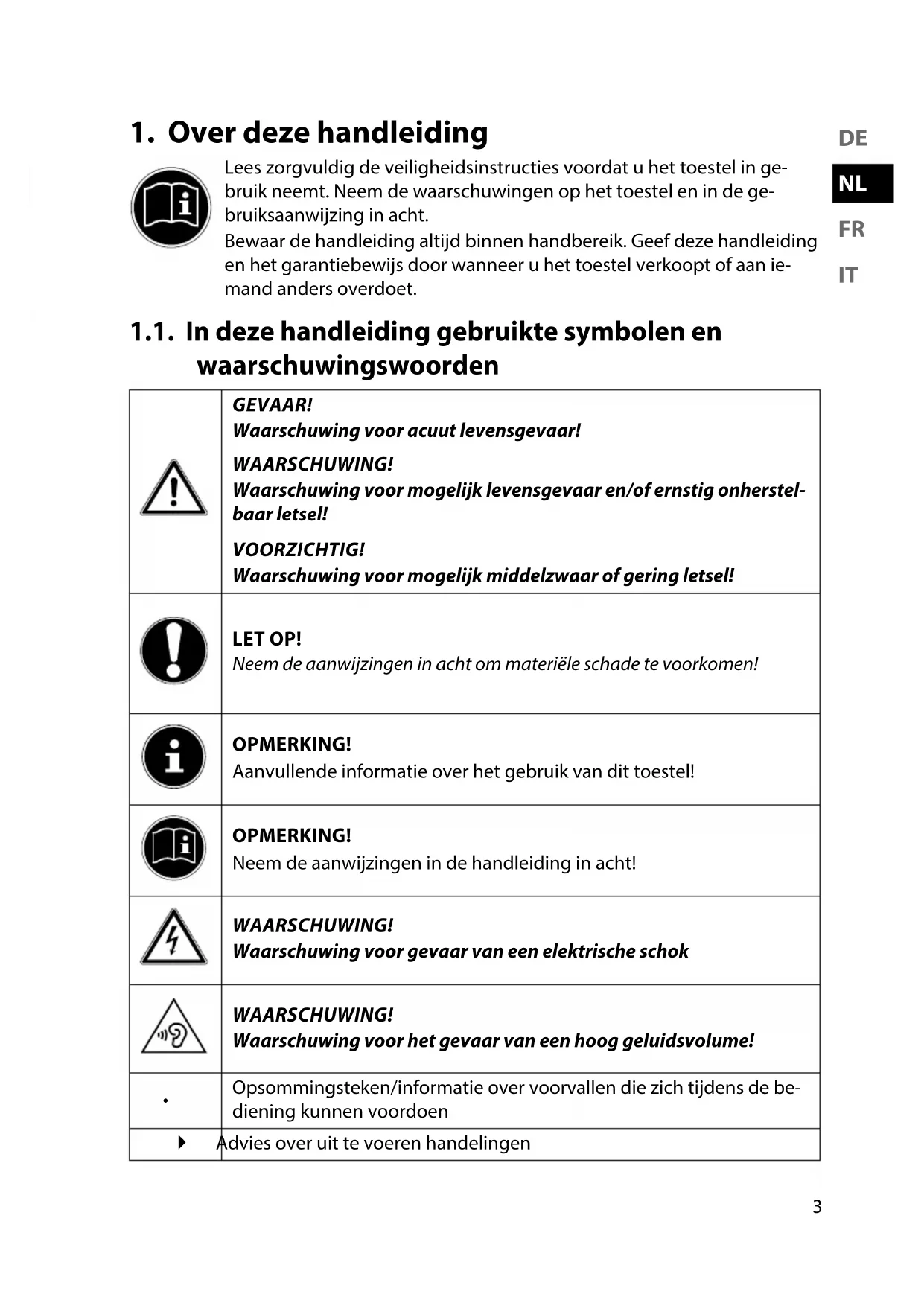

1. Over deze handleiding

Lees zorgvuldig de veiligheidsinstructies voordat u het toestel in ge- bruik neemt. Neem de waarschuwingen op het toestel en in de ge- bruiksaanwijzing in acht. Bewaar de handleiding altijd binnen handbereik. Geef deze handleiding en het garantiebewijs door wanneer u het toestel verkoopt of aan ie- mand anders overdoet. 1.1. In deze handleiding gebruikte symbolen en waarschuwingswoorden GEVAAR! Waarschuwing voor acuut levensgevaar! WAARSCHUWING! Waarschuwing voor mogelijk levensgevaar en/of ernstig onherstel- baar letsel! VOORZICHTIG! Waarschuwing voor mogelijk middelzwaar of gering letsel! LET OP! Neem de aanwijzingen in acht om materiële schade te voorkomen! OPMERKING! Aanvullende informatie over het gebruik van dit toestel! OPMERKING! Neem de aanwijzingen in de handleiding in acht! WAARSCHUWING! Waarschuwing voor gevaar van een elektrische schok WAARSCHUWING! Waarschuwing voor het gevaar van een hoog geluidsvolume!

Opsommingsteken/informatie over voorvallen die zich tijdens de be- diening kunnen voordoen Advies over uit te voeren handelingen4 1.2. Gebruik voor het beoogde doel

• Dit toestel dient voor het ontvangen en weergeven van televisieprogramma's. De verschillende aansluitmogelijkheden maken uitbreiding mogelijk van de ont- vangst- en weergavebronnen (ontvanger, DVD-speler, DVD-recorder, videorecor- der, PC, etc.). Dit toestel biedt u vele gebruiksmogelijkheden:

• Het toestel is uitsluitend bedoeld voor particulier gebruik en niet voor industrië- le of zakelijke toepassingen.

• Let er op dat de garantie vervalt bij ondoelmatig gebruik:

• Wijzig niets aan uw toestel zonder onze toestemming en gebruik geen randap- paratuur die niet door ons is goedgekeurd of geleverd.

• Gebruik alleen door ons geleverde of goedgekeurde onderdelen en accessoires.

• Neem alle informatie in deze handleiding in acht, met name de veiligheidsvoor- schriften. Elke andere toepassing wordt beschouwd als ondoelmatig gebruik en kan letsel of materiële schade veroorzaken.

• Gebruik het toestel niet in extreme omgevingsomstandigheden.

• Dit toestel is uitsluitend geschikt voor gebruik in droge omgevingen binnens- huis.

• Dit toestel is niet geschikt als computerbeeldscherm voor kantoortoepassingen. 1.3. Full HD Uw lcd-tv bezit de „Full HD“-eigenschap. Dit betekent dat het in principe televisieprogramma‘s (HDTV) in een hoge resolutie kan weergeven. Ver- eiste is wel dat er een HDTV-signaal aanwezig is.NL

1.4. Inhoud van de verpakking Controleer of alles in de verpakking zit en stel ons binnen 14 dagen na aanschaf op de hoogte van eventueel ontbrekende onderdelen. GEVAAR! Laat kleine kinderen niet met folie spelen. Hierbij bestaat gevaar voor verstikking. Bij uw aankoop van uw product zijn onderstaande onderdelen meegeleverd:

• Voet incl. schroeven

2. Veiligheidsinstructies

• Dit toestel mag niet worden gebruikt door personen (inclusief kinderen) met beperkte lichamelijke, zintuiglijke of intellectu- ele vermogens en/of onvoldoende ervaring en/of kennis, ten- zij dit gebeurt onder toezicht van een voor hun veiligheid ver- antwoordelijke persoon of de personen zijn geïnstrueerd in het juiste gebruik van het toestel. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het toestel spelen. WAARSCHUWING! Houd het verpakkingsmateriaal, zoals bv. folie, uit de buurt van kinderen. Bij onjuist gebruik be- staat er mogelijk gevaar voor verstikking. WAARSCHUWING! Open nooit de behuizing van de LCD-TV (elektri- sche schokken, kortsluiting en brandgevaar)! WAARSCHUWING! Stop geen voorwerpen via de openingen in de LCD-TV (gevaar voor elektrische schokken, kort- sluiting en brand)!

• De openingen in de LCD-TV dienen voor ventilatie en koeling. Dek deze openingen niet af (gevaar voor oververhitting en brand)!

• Oefen geen druk uit op de display. Hierdoor kan de display breken.

• In de afstandsbediening is een Klasse 1 infrarooddiode inge- bouwd. Kijk niet in de LED met behulp van optische instru- menten.NL

VOORZICHTIG! Bij een gebroken display bestaat gevaar voor let- sel. Trek beschermende handschoenen aan en pak de gebarsten delen in. Was vervolgens uw handen met zeep, aangezien niet kan worden uit- gesloten dat er chemicaliën zijn vrijgekomen. Stuur de kapotte onderdelen voor deskundige af- voer naar uw Service Center.

• Raak het scherm niet met uw vingers of met scherpe voor- werpen aan om beschadigingen te voorkomen.

• Neem contact op met de klantenservice, indien: − het netsnoer geschroeid of beschadigd is, − vloeistof in het toestel is binnengedrongen, − het toestel niet correct functioneert, − het toestel is gevallen of de behuizing beschadigd is, − er rook uit het toestel komt. 2.2. Plaats van opstelling

• Nieuwe apparaten geven gedurende de eerste gebruiksuren soms een typische, onvermijdelijke maar volstrekt ongevaar- lijke geur af, die na verloop van tijd steeds minder wordt. Om de geuroverlast zoveel mogelijk te beperken raden we aan om de ruimte regelmatig te ventileren. We hebben er bij de ontwikkeling van dit product voor gezorgd dat we ruim on- der de voorgeschreven grenswaarden zijn gebleven.

• Bescherm uw LCD-TV en alle aangesloten apparatuur tegen vocht en vermijd stof, hitte en direct zonlicht. Als deze in- structies niet in acht worden genomen kan dit storingen of schade aan de LCD-TV veroorzaken.

• Gebruik het toestel niet in de buitenlucht. Invloeden van bui- tenaf, zoals regen, sneeuw, etc. kunnen schade aan het toestel toebrengen.

• Het toestel mag niet worden blootgesteld aan drup- of spat-8 water. Plaats geen met vloeistof gevulde vazen of iets derge- lijke op het toestel. Deze voorwerpen kunnen omvallen, waar- bij de vloeistof de elektrische veiligheid kan aantasten. VOORZICHTIG! Kaarsen en open vuur moeten altijd uit de buurt van dit product gehouden worden om brandge- vaar te beperken.

• Zorg voor voldoende vrije ruimte in de wandkast. Houd voor voldoende ventilatie rondom het toestel een minimale af- stand aan van 10 cm.

• Plaats alle onderdelen op een stabiele, vlakke en trillingsvrije ondergrond om te voorkomen dat de LCD-TV valt.

• Vermijd verblinding, reflecties en te sterke licht/donker con- trasten om uw ogen niet te veel te belasten

• De optimale kijkafstand bedraagt 3 maal de beeldschermdia- gonaal. 2.3. Reparatie

• Laat reparaties aan uw LCD-TV uitsluitend uitvoeren door ge- kwalificeerd personeel.

• Indien een reparatie is vereist, neem dan uitsluitend contact op met een van onze geautoriseerde servicepartners.

• Zorg ervoor dat uitsluitend gebruik wordt gemaakt van on- derdelen die door de fabrikant zijn goedgekeurd. Bij gebruik van ongeschikte onderdelen kan het toestel beschadigd ra- ken. 2.4. Omgevingstemperatuur

• Het apparaat kan worden gebruikt bij een omgevingstempe- ratuur van +5 °C tot +35 °C en een relatieve luchtvochtigheid van 20% tot 85% (niet condenserend).NL

• Uitgeschakeld kan de LCD-TV worden opgeslagen bij een temperatuur van -20 °C tot +60 °C.

• Zorg voor een afstand van minimaal één meter tussen het ap- paraat en hoogfrequente en magnetische storingsbronnen (televisie, luidsprekerboxen, mobiele telefoon etc.) om storin- gen te voorkomen. WAARSCHUWING! Wacht na verplaatsen met inschakelen totdat het toestel zich aan de omgevingstemperatuur heeft aangepast. Bij grote schommelingen in temperatuur of luchtvochtigheid kan zich door condensatie vocht verzamelen in de LCD-TV, waardoor een elektrische kortsluiting kan ontstaan.

• Trek tijdens een onweer of als het apparaat langere tijd niet wordt gebruikt de stekker uit het stopcontact en de antenne- kabel uit de antenneaansluiting. 2.5. Veiligheid bij het aansluiten

• Ook wanneer het toestel is uitgeschakeld staan er onderdelen onder spanning. Onderbreek de stroomvoorziening van uw LCD-TV of schakel alle spanning uit door de stekker van het netsnoer uit het stopcontact te trekken. GEVAAR! De behuizing mag niet worden geopend. Bij een geopende behuizing kunnen levensgevaarlij- ke situaties ontstaan door het gevaar voor een elektrische schok. Het toestel bevat geen onder- delen die door de gebruiker kunnen worden on- derhouden of gerepareerd.10

• Sluit de LCD-TV alleen aan op een geaard stopcontact van

100 - 240 V ~ 50 Hz. Als u niet zeker bent van de netspanning

op de plaats van installatie kunt u contact opnemen met uw energieleverancier.

• Het stopcontact moet zich in de buurt van de LCD-TV bevin- den en gemakkelijk bereikbaar zijn.

• Onderbreek de stroomvoorziening van uw beeldscherm door de stekker van het netsnoer uit het stopcontact te halen.

• Wij adviseren u, voor extra veiligheid, gebruik te maken van een overspanningsbeveiliging, zodat uw LCD-TV beschermd is tegen beschadiging door spanningspieken of blikseminslag op het elektriciteitsnet.

• Leg de kabels zo neer dat niemand erop kan trappen of er- over kan struikelen.

• Plaats geen voorwerpen op de snoeren omdat deze daardoor beschadigd kunnen raken. 2.6. Omgang met batterijen WAARSCHUWING! Batterijen kunnen brandbare stoffen bevatten. Bij onjuiste behandeling kunnen batterijen leeg- lopen, sterk verhit raken, ontbranden of zelfs ex- ploderen, hetgeen tot persoonlijk letsel of mate- riële schade kan leiden. De volgende adviezen moeten absoluut in acht worden geno- men:

• Houd batterijen uit de buurt van kinderen. Bij inslikken van batterijen neemt u onmiddellijk contact op met de huisarts.

• Laad batterijen nooit op (tenzij dit uitdrukkelijk is toege- staan).

• Ontlaad de batterijen nooit door een hoge vermogensafgifte.

• Sluit batterijen nooit kort.

• Stel batterijen nooit bloot aan overmatige warmte zoals di-NL

• Demonteer of vervorm de batterijen niet; U kunt gewond raken aan handen of vingers of batterijvloei- stof kan in contact komen met ogen of huid. Als dit toch ge- beurt, spoelt u de plekken overvloedig met schoon water en neem u meteen contact op met de huisarts.

• vermijd harde stoten en schokken.

• Draai de polariteit nooit om.

• Let op dat de plus- (+) en minpolen (–) correct zijn geplaatst om storingen te voorkomen.

• Gebruik geen oude en nieuwe batterijen of batterijen van ver- schillende typen door elkaar. Dit kan storingen in het apparaat veroorzaken. Bovendien zou de minder goede batterij te sterk worden ontladen.

• Verwijder lege batterijen onmiddellijk uit het apparaat;

• Haal de batterijen uit het apparaat als het langere tijd niet wordt gebruikt.

• Vervang alle lege batterijen in een apparaat tegelijk door nieuwe batterijen van hetzelfde type.

• Isoleer de contactpunten van de batterijen met een stuk plak- band als u batterijen wilt opslaan of afvoeren.

• Maak de contacten van het toestel en de nieuwe batterijen zo nodig eerst schoon.12 2.7. DVD-speler De DVD-speler is een Klasse 1 laserproduct. Het toe- stel is voorzien van een veiligheidssysteem dat bij normaal gebruik het vrijkomen van gevaarlijke laser- straling voorkomt. Om oogletsel te voorkomen, mag het veiligheidssysteem van het toestel nooit bescha- digd of veranderd worden. 2.8. Opmerkingen over de conformiteit Deze LCD-TV voldoet aan de richtlijnen voor elektromagnetische compatibiliteit en elektrische veiligheid. Dit toestel voldoet aan de basiseisen en de relevante voorschrif- ten van de EMC-richtlijn 2004/108/EG, de laagspanningsrichtlijn 2006/95/EG en de richtlijn 2011/65/EU (RoHS 2). Dit toestel voldoet aan de basisvereisten en de relevante voor- schriften van de Eco-Designrichtlijn 2009/125/EG (Verordening 642/ 2009).NL

3. Overzicht van het toestel

3.1. Voorzijde INPUT

2) MENU: het beeldschermmenu oproepen om de instellingen van het toestel

3) CH + /CH -: een programma kiezen of door het menu navigeren

4) VOL +/VOL -: het volume instellen of door het menu navigeren

5) PLAY: voor het afspelen van DVD's

6) EJECT: uitwerptoets (DVD)

7) POWER: stand-by toets: het toestel inschakelen of op stand-by zetten

8) Power lampje: brandt rood wanneer het toestel op stand-by staat.

Brandt groen wanneer het toestel is ingeschakeld. Infraroodsensor: ontvanger voor de infraroodsignalen van de afstandsbedie- ning

9) LCD-beeldscherm14

2) COMMON INTERFACE (CI+): lezer voor kaarten voor betaal-TV

4) HEADPHONE OUT: voor het aansluiten van een hoofdtelefoon met een 3,5

5) USB 5V MAX. 500mA: USB-aansluiting voor het aansluiten van een ex-

tern opslagmedium voor het weergeven van muziek, foto’s en video’s

6) HDMI: HDMI-aansluiting voor apparaat met HDMI-uitgang

7) SPDIF COAX OUT: digitale audio-uitgang (coaxiaal)

8) RF: antenneaansluiting (DVB-T/-C/analoog)

13V/18VDC 400MA MAX: voor het aansluiten van de satellietschotel.

10) SCART: SCART-aansluiting

11) VGA AUDIO IN: audio-aansluiting voor geluidsweergave van de PC.

12) VGA: aansluiting voor PC

13) POWER 12V 3A: aansluiting voor lichtnetadapter

15) Bevestigingsgaten voor de wandhouder (gatafstand 100 x 100 mm)

OPMERKING! Let er bij de montage op dat schroeven van maat M4 worden gebruikt. De schroeflengte wordt bepaald aan de hand van de dikte van de wandhouder plus max. 8 mm.NL

1) Uitwerptoets voor de DVD-speler

2) /MUTE: geluid uitschakelen

3) ASPECT: beeldformaat selecteren

4) SLEEP: slaaptimer activeren/deactiveren

5) FAV: favorietenlijst inschakelen

6) EPG: digitale TV: elektronische programmagids openen

7) INPUT: ingangssignaal van aangesloten apparaten selecteren

8) Pijltoets : in het menu omhoog

Digitale TV: infobalk van de huidige zender selecteren; Teletekst: volgende pagina selecteren; Pijltoets : in het menu omlaag Digitale TV: infobalk van de huidige zender selecteren,; Teletekst: volgende pagina selecteren; Pijltoets : in het menu naar links Teletekst: Subpagina oproepen; Pijltoets : in het menu naar rechts Teletekst: subpagina oproepen OK: In bepaalde menu's de selectie bevestigen

TV: zenderkeuze; Teletekst: paginakeuze 11) : Vorige televisiezender kiezen.

12) DISPLAY: Digitale TV: informatie weergeven (bijv. het huidige zendernum-

mer); weergave van tijd van huidige titel, resterende tijd voor titel, verstreken tijd van het huidige hoofdstuk, resterende tijd voor het huidige hoofdstuk; geko- zen geluidsspoor, gekozen ondertiteling (alle opties zijn afhankelijk van het medium).

13) REC LIST: geen functie

14) CH /: Programmakeuzetoetsen

TV: volgende (+) / vorige (-) zender selecteren; Teletekst: volgende (+) / vori- ge (-) pagina selecteren

15) Gekleurde toetsen: Gemarkeerde pagina's van teletekst oproepen

16) REVEAL/D.SUB: Teletekst: verborgen tekst weergeven; DVD: ondertiteling

teren (indien beschikbaar); DVD: taal selecteren

18) SUBPAGE/: Teletekst: subpagina oproepen; DVD: volgende titel/volgend

19) SIZE/: Teletekst: beeld vergroten; DVD: naar het begin van de titel/het

hoofdstuk; vorige titel/hoofdstuk

20) HOLD/: Teletekst: pauzeren; DVD: snel doorspoelen

21) INDEX/ : Teletekst: hoofdpagina oproepen; DVD: snel terugspoelenNL

22) TV/TXT/D.SET: Teletekst openen/sluiten; DVD: menu instellingen voor de

23) CANCEL/D.MENU: Teletekst: tijdelijk verbergen; DVD: titelmenu oproepen

en sluiten (indien beschikbaar)

24) VOL -/+: Volume verlagen/verhogen

25) REC LIST: geen functie

26) MENU: menu openen en sluiten

27) TV/RADIO: omschakelen tussen TV- en radiozenders (indien beschikbaar)

28) CH.LIST: programmalijst openen/sluiten

29) SUBTITLE: ondertitels weergeven (indien beschikbaar)

30) PICTURE: beeldmodus selecteren

31) SOUND: geluidsmodus selecteren

32) POWER: de LCD-TV in- en uitschakelen (stand-bymodus in-/uitschakelen)18

4.1. Uitpakken Kies vóór het uitpakken een geschikte plaats om het toestel op te stellen. Open de doos zeer zorgvuldig om mogelijke schade aan het toestel te voorko- men. Dit kan gebeuren als een mes met een te lang lemmet wordt gebruikt om de doos te openen. In de verpakking bevinden zich verschillende kleine onderdelen (zoals batterij- en). Houd deze uit de buurt van kinderen. Er bestaat gevaar voor inslikken. Bewaar het verpakkingsmateriaal goed en gebruik alleen dit om het televisietoestel te vervoeren. 4.2. Montage Bevestig de voet zoals afgebeeld in de onderstaande figuur. Voer deze stap uit voor- dat u de LCD-TV aansluit.

4.3. Batterijen in de afstandsbediening plaatsen Verwijder het deksel van het batterijvak aan de achterkant van de afstandsbe- diening. Plaats twee batterijen van het type LR03/AAA 1,5V in het batterijvak van de af- standsbediening. Let op de polariteit van de batterijen (in batterijvak aangege- ven). Sluit het batterijvak. LET OP! Haal de batterijen uit de afstandsbediening als het toestel langere tijd niet wordt gebruikt. De afstandsbediening zou anders door lekkende batterijen be- schadigd kunnen raken.NL

4.4. Antenne aansluiten Uw LCD-TV ondersteunt verschillende antennesignalen. Via de aansluiting met de aanduiding RF kunt u als volgt beeldsignalen invoeren:

aansluiting Sluit een antennekabel aan tussen huisantenne / analoge kabel aansluiting, DVB-T antenne of DVB-C aansluiting en de antenneaansluiting van de LCD-TV. Op de aansluiting met de aanduiding LNB IN heeft u de mogelijkheid om een digi- tale satellietinstallatie aan te sluiten. Schroef de F-stekker van een coaxiale antennekabel vast op de aansluiting op de LCD-TV. OPMERKING! Om gecodeerde of betaaltelevisie te kunnen ontvangen moet u een bijbe- horende kaart gebruiken. Hiertoe plaatst u een (in de handel verkrijgba- re) CAM-module in de lezer links op het toestel (COMMON INTERFACE). Plaats de kaart van uw aanbieder vervolgens in de CAM-module. 4.5. Common Interface Als u betaalzenders wenst te bekijken, dient u zich vooraf bij de desbetreffen- de aanbieder aan te melden. Na de aanmelding ontvangt u van de aanbieder een CAM-module (Conditional Access Module) en een speciale kaart. Raadpleeg de do- cumentatie bij de module voor meer Informatie over de instellingen. Installeer de CI-componenten als volgt in uw televisie: Plaats eerst de CAM-module in de sleuf op de zijkant van de LCD-TV. Plaats ver- volgens de kaart. Sluit de televisie aan op de voeding, schakel het toestel in en wacht enkele ogenblikken tot de kaart wordt herkend. OPMERKING! U mag de CI+-module uitsluitend plaatsen of uitnemen als het toestel op stand-by staat of van de netvoeding is losgekoppeld. De CAM-module kan uitsluitend in de juiste positie worden geplaatst. De CAM-module of het TV-toestel kunnen beschadigd raken wanneer u de CAM-module met te veel kracht probeert in te steken.

Deze service moet beschikbaar zijn in uw regio.20 4.6. Netadapter aansluiten Steek de klinkstekker van de meegeleverde voedingsadapter model DC12030011A in de aansluiting POWER DC IN van het toestel. Steek de stekker van het toestel in een goed bereikbaar stopcontact 100 - 240 V ~ 50 Hz. LET OP! Gebruik uitsluitend de bijgeleverde netadapter model DC12030011A. Door ge- bruik van een andere voedingsadapter kan het toestel beschadigd raken. 4.7. De LCD-TV in- en uitschakelen Om het toestel in te schakelen, drukt u - op de afstandsbediening: op de STAND-BY/Aan-toets , - op het toestel: op de toets POWER. Met de STAND-BY/Aan-toets op de afstandsbediening kunt u het apparaat op stand-by zetten. Het toestel wordt uitgeschakeld, maar verbruikt nog wel stroom. OPMERKING! Als er geen ingangssignaal is, wordt het toestel na vijf minuten automa- tisch op stand-by gezet. Op het scherm wordt tot dan een aftellende timer weergegeven. Deze functie is niet bij alle bronnen beschikbaar.NL

4.8. Zenders zoeken na de eerste inschakeling Wanneer u voor het eerst uw toestel inschakelt, wordt u door de ERSTE INSTAL- LATIE geleid. 2N ([LW ExitOKMove Auto Installation Language : French Italian German - Setup 1 - Next Page English Dutch Selecteer de OSD-taal met de pijltoetsen en druk op OK. 2N ([LW UitgangInvoerenVerplaats. Erste installatie Land : Polen Spanje België - Stap 2 - Volgende pagina Itali s Vorige pagina Nederland Selecteer uw land met de pijltoetsen en druk op OK. 2N ([LW UitgangInvoerenVerplaats. Erste installatie Antenne-ingang: Kabel - Stap 3 - Volgende pagina Antenne Vorige pagina Selecteer de methode vanTV verbinding. Satelliet Selecteer met de pijltoetsen het soort aansluiting (ANTENNE, KABEL of SA- TELLIET) en druk op OK.22

4.8.1. Kabel en antenne

2N ([LW UitgangInvoerenVerplaats. Erste installatie Auto. zoeken AT V - Stap 4 - Alles Vorige pagina DTV Selecteer met de pijltoetsen het soort aansluiting:

• ALLES (zoeken naar digitale en analoge zenders);

• ATV (zoeken naar analoge zenders);

• DTV (zoeken naar digitale zenders); Nadat u alle instellingen hebt uitgevoerd, drukt u op OK. Het zoeken naar zen- ders begint. ([LW Uitgang Erste installatie ATV Kanalen gevonden:

DTV Kanalen: Radiozenders gevonden: Vooruitg

0HQX Oversla De verschillende zendertypen worden één voor één doorzocht. Wacht tot dit proces voltooid is. Met de toets EXIT kunt u het zoeken voortijdig annuleren. Met de toets MENU kunt u het zoeken naar analoge zenders overslaan.NL

2N ([LW UitgangInvoerenVerplaats. Erste installatie Satelliet Setup Satellietsysteem - Stap 4 - Laad SAT preset lijst Vorige pagina Volgende pagina Me- nu-item Instelling LAAD SAT PRE- SET LIJST De vooraf geïnstalleerde zenderlijst voor de satelliet Astra 19.2E wordt geladen. Deze zoekmodus vereist de minste tijd. OPMERKING! Het laden van de vooraf geïnstalleerde lijst bij de eerste in- stallatie werkt alleen bij gebruik van een installatie met één deelnemer. Wanneer u een installatie met meerdere deel- nemers heeft aangesloten, moet u eerst onder SATEL- LIETSYSTEEM alle noodzakelijke instellingen hiervoor uit- voeren. Vervolgens kunt u in het menu INSTALLATIE > LAAD SAT PRESET LIJST de vooraf geïnstalleerde zen- derlijst laden. SATEL- LIETSYS- TEEM SATEL- LIET Selecteer de satelliet waarvoor u de instellingen wilt wijzi- gen of een zoekopdracht wilt doorvoeren. BEWERKEN Druk op de groene toets om de geselecteerde satelliet te bewerken. SATELLIET NAAM Met behulp van het toetsenbord op het scherm kunt u de naam van de satelliet wij- zigen. Selecteer met de pijltoetsen de ge- wenste tekens en bevestig deze met de toets OK. Sla de nieuwe naam op met de blauwe toets. LENGTE- GRAAD RICH- TING Met de richtingstoetsen selecteert u de orbitpositie WEST of OOST.24 Me- nu-item Instelling LENGTE- GRAAD HOEK Met de cijfertoetsen voert u het aantal gra- den in. BAND Selecteer de gewenste frequentieband KU of C. SCAN Druk op de blauwe toets om instellingen voor de zoek- opdracht uit te voeren. SCAN- MODUS Zoekmodus instellen. STANDAARD: Er wordt een zoekopdracht uitgevoerd voor de gewenste satelliet aan de hand van de voor deze satelliet opgesla- gen transponderlijst. Dit vergt enige tijd. ZOEKEN NETWERK: Zoeken op netwerk activeren/deactiveren. VOLLEDIG ZOEKEN: Er wordt een volle- dige zoekopdracht uitgevoerd voor de ge- selecteerde satelliet. Hierbij worden tevens nieuwe transponders meegenomen die niet in de lijst met transponders voorkomen. De volledige zoekopdracht vergt de meeste tijd. KANAAL TYPE Kanaaltype selecteren. ALLEEN TV: Zoeken naar digitale TV-zen- ders. ALLES: Zoeken naar digitale TV- en radio- zenders. TYPE SERVICE Servicetype selecteren. GRATIS: Zoeken naar vrij beschikbare zen- ders. ALLE: Zoeken naar vrij beschikbare en geco- deerde zenders. Druk op de toets OK nadat u alle instellingen heeft uitge- voerd. De zoekopdracht voor de geselecteerde satelliet wordt nu gestart.NL

Me- nu-item Instelling POLARI- TEIT Selecteer het polarisatievlak met . OPMERKING! Deze instelling kan alleen in de zoekmodus VOLLEDIG ZOE- KEN worden gewijzigd. TRANS- PON- DER Schakel met de pijltoets over naar de kolom TRANS- PONDER en selecteer met de pijltoets de trans- ponder waarvoor de zoekopdracht moet worden gestart. Druk nu op de toets OK om de betreffende transponder aan te vinken. TOEVOEGEN Druk op de rode toets om een nieuwe transponder toe te voegen. Voer de benodigde gegevens in en bevestig met OK resp. druk op E X I T om te annuleren. FRE- QUENTIE Voer met de cijfertoetsen de frequentie in. SYM- BOOL Voer met de cijfertoetsen de baudsnelheid in. POLARI- TEIT Selecteer het polarisatievlak met . WISSEN Selecteer zoals hierboven beschreven in de lijst de trans- ponder die u wilt verwijderen en druk op de gele toets. Bevestig de vraag met OK. BEWERKEN De instelmogelijkheden zijn hetzelfde als voor TOEVOE- GEN. SCAN De instellingsmogelijkheden komen overeen met die van SCAN onder Satellit. Onder Suchmodus kunt u echter niet de optie VOLLEDIG ZOEKEN selecteren. Boven- dien kan de instelling voor POLARITEIT niet worden ge- wijzigd LNB TYPE Voer hier de oscillatorfrequentie voor uw LNB-type in. Als standaard is 9750/10600 geselecteerd. LNB SPAN- NING Hier stelt u de voedingsspanning voor de LNB in.26 Me- nu-item Instelling 22KHZ Stel hier eventueel de Tone in; Standaard is AUTOMA- TISCH. TONE- BURST Als uw satellietinstallatie een toonburst nodig heeft, kunt u hier BURST A of B instellen. DISEQC 1.0/1.1 Als u een satellietschotel met meerdere LNB’s resp. een Di-SEqC-schakelaar heeft aangesloten, stelt u hier de ge- wenste LNB in. MOTOR Als uw satellietantenne een motorbesturing heeft, selec- teert u met de gewenste DiSEqC-versie. Druk op OK om de schotelpositie te definiëren. UNICA- BLE Kies AAN wanneer u gebruikmaakt van meerdere ont- vangers en een unicable-systeem. Vervolgens kunnen verdere instellingen worden uitgevoerd. IF FREQ. Als UNICABLE is geactiveerd, kunt u hier de IF-frequen- tie instellen. SAT. POSITIE Als UNICABLE is geactiveerd, kunt u hier de SAT-positie instellen. U kunt de zoekopdracht starten door op de blauwe toets (SCAN) te drukken en te bevestigen met OK. ([LW Uitgang Kanaal Afstemmen Installatie

Afbeelding Geluid Kanaal Kenmerk ATV Kanalen gevonden: DTV Kanalen: Radiozenders gevonden: Vooruitg De verschillende kanaaltypen worden nu één voor één doorzocht. Wacht tot dit proces voltooid is. Met de toets EXIT kunt u het zoeken voortijdig annuleren OPMERKING! De hier beschreven eerste installatie komt overeen met de optie ERSTE INSTALLATIE in het menu INSTALLATIE.NL

• Kies via de afstandsbediening een zender met de toetsen CH / of met be- hulp van een cijfertoets. Voer getallen van twee of drie cijfers in door de cijfertoetsen in de juiste volgor- de in te drukken.

• Met de toets selecteert u de laatste weergegeven zender. 5.2. Geluidsinstellingen Met de volumetoetsen VOL -/+ op de afstandsbediening zet u het geluid harder of zachter. U kunt het geluid helemaal uitschakelen en opnieuw inschakelen met de toets (Geluid uitschakelen). De klankkleur kunt u instellen met de toets SOUND. U kunt kiezen uit de ge- luidsmodi: STANDAARD, FILM, MUZIEK, SPRAAK, GEBRUIKER. Met de toets D.LAN stelt u de audiotaal in, mits het huidige programma de DU- AL-modus ondersteunt (bijv. bij tweetalige programma's). 5.3. Beeldinstellingen Met de toets PICTURE selecteert u een van de beeldmodi: STANDAARD, MILD, GEBRUIKER, DYNAMISCH. Afhankelijk van het programma worden beelden in 4:3 of 16:9 uitgezonden. Met de toets ASPECT kunt u het beeldformaat aanpassen:28 AUTO: het weergegeven formaat wordt automatisch ingesteld op het ingangs- signaal. 4:3: deze functie wordt gebruikt voor de weergave van een nor- maal beeld (beeldverhouding 4:3), omdat dit het oorspronkelij- ke formaat is. 16:9: hier kan de linker- en rech- terkant van een normaal beeld (beeldverhouding 4:3) gelijkma- tig worden uitgerekt om het tv- scherm in de breedte te vullen. VOL: voor de pixelnauwkeurige weergave van het beeld (1:1). ZOOM 1: het beeld wordt uit- gerekt tot de bovenste en on- derst rand van het scherm. ZOOM 2: uitgebreide zoom- stand t.o.v. Zoom1. Het beeld wordt nu ook uitgerekt tot aan de linker- en rechterrand van het scherm. PANORAMA (bij DTV FILM): met deze functie wordt tot op volle schermgrootte ingezoomd op een breed beeld (beeldver- houding 16:9). ALLEEN SCAN (niet beschik- baar bij ATV): Verkleinde weerga- ve van het beeld. 5.4. Programma-informatie weergeven Druk op de toets DISPLAY om informatie over de huidige zender weer te geven. Dezelfde informatie ontvangt u bij het omschakelen naar een andere zender.NL

5.5. Favorietenlijst openen In het menu KANAAL > FAVORIETEN LIJST kunt u afzonderlijke zenders in de lijst met favorieten opnemen. De zenders moeten zijn opgeslagen in de lijst met fa- vorieten voordat u deze kunt openen zoals hieronder beschreven. Wanneer u zenders in de lijst hebt opgenomen, kunt u deze als volgt oproepen: Open het menu met de toets FAV. Kies met de pijltoetsen zender en roep deze op met OK. 5.6. Bron kiezen Met de toets INPUT kunt u de lijst met bronnen oproepen. − DTV: Digitale TV (digitale kabelaansluiting, DVB-T, DVB-S) − ATV: Analoge TV (analoge kabelaansluiting) − AV: Audio/Video ingang aan de zijkant van het toestel met behulp van een adapterkabel (AV) − SCART: Toestel aangesloten op de SCART-aansluiting − YPBPR: Toestel aangesloten op de YPBPR-ingang met behulp van een adap- terkabel (YUV) − HDMI: HDMI-ingang − PC: Toestel op PC-ingang − MEDIA: Mediaspeler − DVD: Ingebouwde DVD-speler Met de pijltoetsen gaat u naar de gewenste signaalbron. Bevestig uw keuze met OK. 5.7. Teletekst Voor de bediening van teletekst is uw afstandsbediening voorzien van speciale tele- teksttoetsen. Selecteer een televisiezender die teletekst uitzendt. Druk eenmaal op de toets TV/TXT om de basis-/indexpagina van de teletekst weer te geven. Als u nogmaals op TV/TXT drukt, wordt de tekst transparant over het televisie- beeld geplaatst. Als u een derde maal op de toets TV/TXT drukt, schakelt u weer over naar de te- levisiemodus.

5.7.1. Cijfertoetsen

Voer met de cijfertoetsen het uit drie cijfers bestaande nummer van de gewens- te teletekstpagina in.30 Het nummer van de geselecteerde pagina wordt in de linkerbovenhoek van het beeldscherm weergegeven. De paginateller zoekt zolang totdat de geselecteer- de pagina is gevonden.

5.7.2. Pagina's doorbladeren

Met de toetsen voor zenderselectie of de pijltoetsen en bladert u vooruit en achteruit door de teletekstpagina's.

5.7.3. Gekleurde toetsen

Als beneden aan het scherm tekst in kleur wordt weergegeven, kunt u de bijbeho- rende inhoud direct selecteren door op de bijbehorende gekleurde toets ROOD, GROEN, GEEL of BLAUW te drukken.

Sommige teletekstpagina's bevatten subpagina's. Onder aan het scherm wordt bijv. 1/3 weergegeven. De subpagina's worden met tussenpozen van circa een halve minuut na elkaar weergegeven. Blader met de pijltoetsen door de subpagina's.

Met de toets INDEX selecteert u de indexpagina. Deze bevat een lijst met tele- tekstinhoud.

5.7.6. Pagina pauzeren

De teletekstpagina die u hebt gekozen, bevat mogelijk meer informatie dan op het beeldscherm past. In dat geval wordt de informatie over meerdere subpagina's ver- deeld. De subpagina's worden met regelmatige tussenpozen doorgebladerd. Druk op de toets HOLD om te voorkomen dat automatisch van pagina wordt veranderd. Druk opnieuw op de toets HOLD om het automatisch veranderen van pagina's te hervatten.

5.7.7. Verborgen informatie

U kunt verborgen informatie, zoals de oplossing van raadsels, puzzels of quizzen, weergeven door eenmaal op de toets REVEAL te drukken. Als u opnieuw op de toets REVEAL drukt, worden de antwoorden weer verbor- gen.

Met deze functie wordt de teletekstinformatie in dubbel formaat weergegeven. Druk op de toets SIZE om de bovenste helft van de pagina te vergroten. Druk nogmaals op de toets SIZE om de onderste helft van de pagina te vergro- ten. Als u nogmaals op de toets SIZE drukt, wordt de tekst weer op normale grootte weergegeven.NL

6. Apparaten aansluiten

6.1. Hoofdtelefoon aansluiten Sluit de hoofdtelefoon aan op de hoofdtelefoonaansluiting. Via de volumetoetsen en de toets wordt het geluidsniveau van de hoofdluidsprekers geregeld. Wan- neer er een hoofdtelefoon is aangesloten, wordt het geluid via de luidsprekers van de televisie uitgeschakeld. WAARSCHUWING! Het gebruik van een hoofdtelefoon met een te hoog volume veroorzaakt een zeer hoge geluidsdruk en kan leiden tot blijvende gehoorschade. Stel het geluidsvolume vóór de weergave in op de laagste stand. Start de weergave en verhoog het volume tot het niveau dat u aangenaam vindt. Door het veranderen van de basisinstellingen van de equalizer kan het volume worden verhoogd en kan blijvende gehoorschade ontstaan. WAARSCHUWING! Wanneer het toestel langere tijd op een hoog geluidsvolume via een hoofdtelefoon wordt gebruikt, kan dit leiden tot gehoorschade bij de luisteraar. 6.2. Digitale versterker via coaxiale aansluiting Via de aansluiting SPDIF COAX OUT kunt u het audiosignaal van uw LCD-TV via een digitale versterker weergeven. Sluit hiervoor een coaxkabel aan tussen de aansluiting SPDIF COAX OUT van de LCD-TV en op de bijbehorende ingang van de versterker. 6.3. Blu-Ray-speler aansluiten Er zijn verschillende mogelijkheden om een Blu-Ray-speler aan te sluiten: Met een HDMI-kabel Als de Blu-Ray-speler is voorzien van een HDMI-uitgang, kunt u een HDMI-kabel aansluiten. U heeft dan geen extra kabel nodig voor de geluidsoverdracht. Met een component-videokabel (3x tulp naar een 3,5 mm klinkstekker) Als de Blu-Ray-speler is voorzien van YUV-uitgangen (Y Pb Pr), wordt aangera- den om de speler met behulp van tulpkabels en de meegeleverde YUV-adapter (3x tulp groen/blauw/rood) aan te sluiten op de YPbPr-aansluiting van de LCD- TV. OPMERKING! Gebruik uitsluitend de meegeleverde YUV-adapter32 Voor de geluidsweergave sluit u de meegeleverde AV-adapter aan op de AV-aan- sluiting en sluit u een stereo-tulpkabel (met een rode en een witte stekker) aan op de resp. aansluitingen van de adapter en de audio-uitgangen van het toestel. OPMERKING! Gebruik uitsluitend de meegeleverde AV-adapter. Met een SCART-kabel Sluit een Blu-Ray-speler met SCART-kabel aan op de aansluitingen SCART. Met een AV-adapter Sluit de AV-kabel aan op de AV-aansluiting op de LCD-TV. Sluit een stereo-tulpkabel (rode en witte stekkers) via de AV-adapter aan op de audio-uitgangen van het externe apparaat. Sluit een video-tulpkabel (gele stekker) met de AV-adapterkabel aan op de vi- deo-uitgang van het externe apparaat. OPMERKING! Gebruik uitsluitend de meegeleverde AV-adapter. 6.4. Videorecorder aansluiten Sluit een antennekabel aan op de antenneaansluiting van de LCD-TV en op de antenne-uitgang van de videorecorder. Sluit nog een antennekabel aan op de antenne-ingang van de videorecorder en de antenneaansluiting in de wand. Daarnaast kunt u de LCD-TV en videorecorder verbinden met een SCART-kabel. Dit wordt aanbevolen voor een goede beeld- en geluidskwaliteit. Als u stereogeluid wilt doorgeven, is een SCART-aansluiting nodig. Sluit de SCART-kabel aan op de SCART-aansluiting van de LCD-TV. Sluit het andere uiteinde van de SCART-kabel aan op de SCART OUT-aansluiting van de videorecorder. 6.5. DVD-recorder aansluiten Sluit het uiteinde van de SCART-kabel aan op de SCART OUT-aansluiting van de DVD-recorder. Sluit het andere uiteinde van de SCART-kabel aan de SCART-aansluiting van de LCD-TV. Sluit een antennekabel aan op de antenneaansluiting van de LCD-TV en op de antenne-uitgang van de DVD-recorder. Sluit nog een antennekabel aan op de antenne-ingang van de DVD-recorder en de antenneaansluiting in de muur.NL

6.6. Ontvanger (SAT, DVB-T, decoder, etc.) aansluiten U heeft verschillende mogelijkheden om een apparaat dat wordt gebruikt als ont- vanger voor de LCD-TV (bv. satelietontvanger, DVB-T ontvanger, decoder, set-top box) op uw LCD-TV aan te sluiten. Met een HDMI-kabel Als de DVD-speler is voorzien van een HDMI-uitgang, kunt u een HDMI-kabel aansluiten. U heeft dan geen extra kabel nodig voor de geluidsoverdracht. Met een component-videokabel (3x tulp naar een 3,5 mm klinkstekker) Als de DVD-speler is voorzien van YUV-uitgangen (Y Pb Pr), wordt aangeraden om de speler met behulp van tulpkabels en de meegeleverde YUV-adapter (3x tulp groen/blauw/rood) aan te sluiten op de YPbPr-aansluiting van de LCD-TV. OPMERKING! Gebruik uitsluitend de meegeleverde YUV-adapter Voor de geluidsweergave sluit u de meegeleverde AV-adapter aan op de AV-aan- sluiting en sluit u een stereo-tulpkabel (met een rode en een witte stekker) aan op de resp. aansluitingen van de adapter en de audio-uitgangen van het toestel. OPMERKING! Gebruik uitsluitend de meegeleverde AV-adapter. Met een SCART-kabel Sluit een ontvanger met SCART-kabel aan op de aansluiting SCART. Met een AV-adapter Sluit de AV-kabel aan op de AV-aansluiting op de LCD-TV. Sluit een stereo-tulpkabel (rode en witte stekkers) via de AV-adapter aan op de audio-uitgangen van het externe apparaat. Sluit een video-tulpkabel (gele stekker) met de AV-adapterkabel aan op de vi- deo-uitgang van het externe apparaat. OPMERKING! Gebruik uitsluitend de meegeleverde AV-adapter.34 6.7. DVD-/videorecorder en SAT-ontvanger aansluiten Wanneer u tegelijkertijd een DVD- of videorecorder en een satellietontvanger wilt aansluiten, kunt u dit op de volgende manier doen: Sluit de ontvanger aan op de hierboven beschreven wijze. Sluit vervolgens de ontvanger met een SCART-kabel aan op de SCART-uitgang van de DVD-recorder en de overeenkomstige SCART-ingang van de ontvanger. Sluit een antennekabel aan op de antenneaansluiting van de LCD-TV en op de antenne-uitgang van de recorder. Sluit nog een antennekabel aan op de antenne-ingang van de DVD-recorder en de antenne-uitgang van de decoder. Sluit de satellietontvanger vervolgens aan op de LNB van de satellietschotel. 6.8. Camcorder aansluiten Sluit de AV-adapterkabel aan op de AV-aansluiting aan de zijkant van de LCD-TV. Sluit een stereo-tulpkabel (rode en witte stekkers) via de AV-adapter aan op de audio-uitgangen van het externe apparaat. Sluit een video-tulpkabel (gele stekker) met de AV-adapterkabel aan op de vi- deo-uitgang van het externe apparaat. OPMERKING! Gebruik uitsluitend de meegeleverde AV-adapter. 6.9. Apparaat met HDMI - of DVI-uitgang HDMI ("High Definition Multimedia Interface") vormt de enige interface in de sector van de amusementselektronica waarmee tegelijkertijd audio- en videogegevens di- gitaal worden overgedragen. Alle op dit moment bekende beeld- en geluidsindelin- gen, inclusief HDTV (High Definition Television), kunnen hiermee worden verwerkt, zodat ook een resolutie van 1080p zonder kwaliteitsverlies kan worden weergege- ven. Veel elektronische apparaten voor de consumentenmarkt zoals DVD-spelers zijn nu voorzien van HDMI- of DVI-uitgangen.

6.9.1. Extern apparaat met HDMI-uitgang aansluiten

Sluit een HDMI-kabel (niet meegeleverd) aan op de HDMI-ingang van de LCD-TV en de HDMI-uitgang van het externe apparaat. Als u het HDMI-apparaat hebt aangesloten, schakelt u de LCD-TV in. Schakel het externe HDMI-weergaveapparaat in.NL

6.9.2. Extern apparaat met DVI-uitgang aansluiten

Als het externe apparaat over een DVI-uitgang beschikt, kunt u het ook op de HD- MI-ingang aansluiten (HDMI is achterwaarts compatibel met DVI – "Digital Visual In- terface"). Hiervoor hebt u een HDMI-naar-DVI-adapter nodig (niet meegeleverd). Omdat de DVI-uitgang geen geluidssignaal doorgeeft, moet u bovendien een au- diokabel (3,5 mm klinkstekker) voor het geluid aansluiten op de VGA-audio-ingang van het apparaat. 6.10. PC aansluiten De LCD-TV wordt als een beeldscherm of extra monitor aangesloten op uw PC of notebook. Het beeld van uw PC of notebook wordt dan weergegeven op de LCD-TV. U sluit de LCD-TV als volgt aan op de PC: Schakel beide apparaten uit. Sluit een VGA-kabel (niet meegeleverd) aan op de VGA-ingang van de LCD-TV en op de uitgang van de videokaart van de PC of notebook. Draai de schroeven van de beeldschermkabel met de vingers vast, zodat de stekker goed in de aansluiting blijft zitten. Wanneer u ook het geluid wilt doorgeven, sluit u met behulp van de AV-adapter een audiokabel aan op de MINI AV-aansluiting. Schakel eerst de LCD-TV in. Schakel pas daarna de PC/notebook in. Kies met INPUT de PC-modus. Het PC-beeld wordt weergegeven op de LCD-TV. Met de toets INPUT keert u te- rug naar de TV-modus. Als u de LCD-TV als tweede monitor op uw PC wilt gebruiken kan het in bepaalde omstandigheden nodig zijn om de beeldscherminstellingen van uw besturingssys- teem te wijzigen. Raadpleeg de handleiding van de PC/notebook om te bepalen waar u op moet letten als u met meerdere beeldschermen werkt.36

Druk op de toets MENU om het OSD te activeren. De mogelijke instellingen worden onder in het beeld weergegeven. Met de pijltoetsen selecteert u de opties uit het hoofdmenu. Met de pijltoetsen selecteert u de opties uit een menu. Met de pijltoets kunt u een submenu openen (niet in elk menu beschikbaar). Met de pijltoetsen stelt u een gewenste waarde in of geeft u een an- dere selectie op. Met de toets MENU gaat u terug naar het vorige menu. Met de toets EXIT verlaat u het menu. Denk eraan dat het menu automatisch verdwijnt als er geen toets wordt ingedrukt. U hebt de keuze uit de volgende hoofdmenu's

• Menu INSTALLATIE OPMERKING! Door mogelijke technische wijzigingen kunnen de hier beschreven menu's afwijken van de menu's op uw scherm. Afhankelijk van de geko- zen bron, zijn mogelijk niet alle menu's beschikbaar.NL

7.1. Menu Afbeelding

Uitgang TerugInvoerenVerplaats. Afbeelding Standaard

Standaard Afbeelding Beeldmodus Helderheid Contrast Scherpte Kleur Teint Kleur Temp Beeldverhouding

Geluid Kanaal Kenmerk Installatie

Automatisch Menu-item Instelling BEELDMODUS Beeldmodus selecteren: DYNAMISCH, STANDAARD, MILD, GEBRUIKER. Deze functie komt overeen met de wer- king van de toets PICTURE. HELDERHEID Helderheid verlagen resp. verhogen (bereik 0-100). CONTRAST Contrast verlagen resp. verhogen (bereik 0-100). SCHERPTE Scherpte verlagen resp. verhogen (bereik 0-10). KLEUR Kleurverzadiging verlagen resp. verhogen (bereik 0-100). TEINT Kleurtint instellen (alleen beschikbaar bij NTSC ontvangst) KLEUR TEMP Kleurtemperatuur kiezen: STANDARD, KOUD en WARM. BEELDVERHOU- DING Hier stelt u het beeldformaat in. Deze functie komt overeen met de werking van de toets AS PECT. RUISONDER- DRUKKING Digitale ruisonderdrukking van het beeld instellen: LAAG,

Uitgang TerugInvoerenVerplaats. Geluid Standaard

PCM Geluid Geluidsmodus Lage tonen Hoge Tonen Balans Surround AVL SPDIF Afbeelding Kanaal Kenmerk Installatie Uit Geluidsbeschijving

ENTER Menu-item Instelling GELUIDSMO- DUS Geluidsmodus selecteren: STANDAARD, FILM, MUZIEK, SPRAAK, GEBRUIKER. Deze functie komt overeen met de werking van de toets SOUND. LAGE TONEN Lage tonen verminderen resp. verhogen (bereik 0-100). HOGE TONEN Hoge tonen verminderen resp. verhogen (bereik 0-100). BALANS Stel de balans tussen de linker- en rechterluidspreker in. SURROUND Schakel het surround-effect in of uit. AVL De functie AVL (Automatic Volume Limiting – Automatische volumebeperking) stemt de verschillende volumes van de verschillende uitzendingen op elkaar af. Als u dit instelt op UIT, hoort u het oorspronkelijke volume. Als u dit instelt op AAN, hoort u een gelijkmatig volume. SPDIF SPDIF-modus instellen. GELUIDSBE- SCHIJVING Sprekersmodus in-/uitschakelen en volume instellen. Alleen beschikbaar in de DTV-modus. De ondersteuning voor deze optie is afhankelijk van de uitzending.NL

Uitgang TerugInvoerenVerplaats. Kanaal

Satelliet Kanaal Kanaalmanager Favorieten Lijst Land Antenne-ingang Autom. Zoeken DTV Handmatig zoeken ATV Handmatig zoeken Afbeelding Geluid Kenmerk Installatie

Satellietsysteem Menu-item Instelling KANAAL- MANAGER Hier ziet u de momenteel opgeslagen zenders. U kunt voor elke zender de volgende instellingen uitvoeren. VERWIJDEREN Selecteer de zender die u uit de lijst wilt verwijderen en druk vervolgens op de rode toets. Druk op de toets EXIT en bevestig uw keuze met OK wanneer u er zeker van bent dat u de zender wilt wissen. Druk op AN- NULEREN wanneer u wilt afbreken. BLOK Selecteer de zender die u wilt blokkeren en druk vervolgens op de groene toets. De zenderblokkering is alleen actief als in het menu KENMERK > SLOT > LOCK SYSTEEM is ingesteld op AAN. OVERSLAAN Kies een zender die u bij het doorbladeren van de zenders met behulp van de toetsen P+/ wilt overslaan en druk op de gele toets. De zender kan nog steeds met behulp van de cijfertoetsen worden gekozen. VERPLAATS. Selecteer de zender en druk op de blauwe toets (de gekleurde ondergrond van de gekozen zender gaat knipperen). Verschuif de zender met naar de gewenste positie en druk nog- maals op de blauwe toets. De andere zenders worden evenre- dig verschoven.40 Menu-item Instelling FAVORIETEN LIJST In Favorietenbeheer kunt u een lijst met favorieten opstellen. Kies met de pijltoetsen de gewenste zender. Met CH+- gaat u direct naar de volgende resp. vorige pagina van de lijst. Druk nu op de rood gekleurde toets om de geselecteerde zender in de lijst met favorieten op te nemen. Sluit het beheer van de favorieten af met EXIT. De instellin- gen worden opgeslagen. Met de toets FAV kunt u vervolgens de favorietenlijst op- roepen. LAND Kies het gewenste land voor het zoeken naar zenders. ANTENNE-IN- GANG Kies de gewenste aansluiting voor het zoeken naar zenders. AUTOM. ZOEKEN Kies het soort ontvangst:

• ALLES (zoeken naar digitale en analoge zenders);

• ATV (zoeken naar analoge zenders);

• DTV (zoeken naar digitale zenders); Nadat u alle instellingen hebt uitgevoerd, drukt u op OK. Be- vestig de volgende vraag met OK om het zoeken naar zenders te starten. Druk op ANNULEREN wanneer u het zoeken wilt afbreken. DTV HAND- MATIG ZOE- KEN (alleen in de mo- dus DTV) Hiermee kunt u handmatig afzonderlijke zenders programme- ren in de DTV-modus als het ingangssignaal via de antenne binnenkomt. Als u onder ANTENNE-INGANG de instelling ANTENNE heeft geselecteerd, zijn de volgende instellingsmogelijkheden beschikbaar: KANAAL Kies met deze optie de zender die u wilt be- werken. FREQUENTIE Frequentieweergave van de huidige zender BANDBREEDT Stel de bandbreedte in (7 of 8). Als u onder ANTENNE-INGANG de instelling KABEL heeft geselecteerd, zijn de volgende instellingsmogelijkheden be- schikbaar: FREQUENTIE Zoekfrequentie instellen met of de cij- fertoetsen op de afstandsbediening SYMBOLRATE Baudsnelheid instellen. MODULATIE Modulatie instellen. Selecteer START en druk op de toets OK om de zoekopdracht te starten.NL

Menu-item Instelling ATV HAND- MATIG ZOE- KEN (alleen in de mo- dus ATV) Hiermee kunt u handmatig afzonderlijke zenders programme- ren in de ATV-modus. HUIDIGE KANAAL Kies met deze optie de zender die u wilt bewerken. FREQUENTIE Frequentieweergave van de huidige zender ZOEKEN Begin met het zoeken naar zen- ders FIJNREGELEN Voer met de optie een fijne af- stemming uit KLEUR SYSTEEM PAL, SECAM, AUTO. Voor Neder- land is het kleursysteem PAL inge- steld. GELUID SYSTEEM BG, DK, I, L, L‘. Voor Nederland is het geluidssysteem BG ingesteld. OPSLAAN Druk op de rode toets op de afstands- bediening om de gevonden zender op te slaan. SATELLIETSYS- TEEM De instellingen komen overeen met de instellingen die u kunt uitvoeren in het hoofdstuk “Zenders zoeken na de eerste in- schakeling” onder “Satelliet” kunt uitvoeren.42 7.4. Menu Kenmerk

Uitgang TerugInvoerenVerplaats. Kenmerk

4 Uur Uit Kenmerk Blok Taal Klok Slaap Timer Auto Power UIT Slechthorenden Timer CI Info Afbeelding Geluid Kanaal Installatie Uit

Menu-item Instelling BLOK Hiermee kunt u de instellingen LOCK SYSTEEM, OUDER- LIJK TOEZICHT, WIJZIG PASSWORD en HOTEL MO- DUS vrijgeven. Voer hiervoor het wachtwoord in. Bij levering:

OPMERKING! Noteer het nieuwe wachtwoord. Het wordt niet ge- reset wanneer u de fabrieksinstellingen herstelt. Als u het wachtwoord bent vergeten, voert u het masterwachtwoord "8899" in. LOCK SYSTEEM In- resp. uitschakelen van de blokkering. OUDERLIJK TOEZICHT Hier kunt u de leeftijd instellen. Deze optie is alleen beschikbaar in de DTV-modus. Alleen beschikbaar wan- neer de functie LOCK SYSTEEM is in- geschakeld.NL

Menu-item Instelling WIJZIG PASS- WORD Er verschijnt een vak waarin u de wacht- woorden kunt invoeren. OUDE WACHT- WOORD Voer met de cijfertoet- sen het bestaande wachtwoord in. Bij le- vering: 0000. NIEUWE WACHT- WOORD Voer een nieuw wacht- woord van vier tekens in. BEVES- TIG NIEUW WACHT- WOORD Voer het nieuwe wachtwoord nogmaals in. Het nieuwe wacht- woord wordt opgesla- gen HOTEL MODUS In de Hotelmodus kunt u verschillende opties instellen om het gebruik en de bediening van het toestel te beperken. TAAL OSD TAAL Selecteer de taal van het OSD-menu of teletekst. Deze wordt direct aangepast. ONDERTITELS Als de uitzending ondertiteling voor do- ven en slechthorenden bevat, kan hier de voorkeurstaal worden ingesteld. AUDIO VOORKEUR Als de uitzending (bijv. een film) in meerdere talen wordt uitgezonden, kunt u hier de gesproken taal selecteren (bijv. de oorspronkelijke taal). DTV TELETEKST TAAL Kies de taal waarin u het DTV-program- ma ondertiteld wilt hebben. De onder- steuning voor deze optie is afhankelijk van de uitzending. ATV TELETEKST TAAL Kies de taal waarin u het ATV-program- ma ondertiteld wilt hebben. De onder- steuning voor deze optie is afhankelijk van de uitzending.44 Menu-item Instelling KLOK (niet beschik- baar in de mo- dus ATV) DATUM/TIJD Weergave van de ingestelde datum en tijd. Deze vermeldingen kunnen niet gewijzigd worden. TIJD ZONE Kies de waarde met . De huidige tijd wordt aangepast. ZOMERTIJD In- resp. uitschakelen van de zomertijd SLAAP TIMER Hier kunt u het tijdsinterval instellen voor de automatische uitschakeling. Wanneer het interval is verstreken, wordt de te- levisie automatisch uitgeschakeld. AUTO PO- WER UIT Stel hier de tijd in waarna de LCD-TV automatisch wordt uit- geschakeld als binnen die tijd geen toetsen op het bedie- ningspaneel of op de afstandsbediening werden gebruikt. Deze functie spaart het milieu. SLECHTHO- RENDEN (niet beschik- baar in de mo- dus ATV) Als de zender speciale geluidssignalen voor slechthorenden uitzendt, kunt u de instelling op AAN zetten om deze signa- len te ontvangen. Deze optie is alleen beschikbaar in de DTV-modus .NL

Menu-item Instelling CI INFO (niet beschikbaar in de modus ATV) Als u betaalzenders wenst te bekijken, dient u zich vooraf bij de desbetreffende aanbieder aan te melden. Na de aanmel- ding ontvangt u van de aanbieder een CAM-module (Condi- tional Access Module) en een speciale kaart. Raadpleeg de documentatie bij de module voor meer Informatie over de in- stellingen. Installeer de CI-componenten als volgt in uw televisie: Schakel het TV-toestel uit en trek de stekker uit het stop- contact. Plaats eerst de CAM-module in de sleuf op de zijkant van de LCD-TV. Plaats vervolgens de kaart. OPMERKING! Let op: u mag de CI+-module uitsluitend insteken of uitnemen als het toestel op stand-by staat of van de netvoeding is losgekoppeld. De CAM-module kan uitsluitend in de juiste po- sitie worden ingestoken. De CAM-module of het TV-toestel kunnen beschadigd raken wanneer u de CAM-module met te veel kracht probeert in te ste- ken. Sluit de televisie aan op de voeding, schakel het toestel in en wacht enkele ogenblikken tot de kaart wordt herkend. Bij sommige CAM-modules zijn verder nog enkele stappen vereist die u in het menu CI INFO kunt uitvoeren.46 Menu-item Instelling TIMER (niet beschikbaar in de modus ATV) In dit menu wordt een overzicht weergegeven van alle herin- neringen die u hebt ingevoerd. VERWIJD Kies de geprogrammeerde herinneringen die u wilt wissen. ALLES WISS Met deze optie kunnen alle geprogrammeerde herinneringen worden gewist. TOEVOEGE Sla een nieuwe herinnering

TYPE Kies het soort ontvangst DTV of RADIO. KANAAL Kies de gewenste zender. START TIJD Kies de begintijd. DATUM Kies de datum. MODUS Geef aan of u eenmaal, dage- lijks, elke week of maandelijks aan de uitzending wilt worden herinnerd. BEWERKEN Hier kunnen de bestaande herinneringen worden gewijzigd.NL

Uitgang TerugInvoerenVerplaats. Installatie Uit

Installatie OSD Tijd PC Setup Blauw scherm TV instelling resetten Erste installatie Software Upgrade Afbeelding Geluid Kanaal Kenmerk

Menu-item Instelling OSD TIJD Hier kunt u de tijd instellen waarna het OSD-scherm automa- tisch wordt afgesloten. PC SETUP Wijzigen van de PC-instellingen in de PC-modus AUTOMA- TISCH AAN- PASSEN Als het beeld is verschoven, kunt u de optie AUTOMATISCH AAANPAS- SEN selecteren en op OK drukken om het weer in het midden te plaatsen. Deze functie moet bij volledig beeld worden uitgevoerd, anders kloppen de instellin- gen niet. H POSITIE Hier kunt u de horizontale positie van het beeld wijzigen met behulp van . V POSITIE Hier kunt u de verticale positie van het beeld wijzigen met behulp van . FASE Als het beeld van de PC niet duidelijk wordt weergegeven, kunt u het beeld- signaal hier met behulp van syn- chroniseren met de pixels van de LCD-TV. Daardoor wordt het beeld scherper en ge- lijkmatiger.48 Menu-item Instelling KLOK Met deze instelling wordt het beeldsig- naal gesynchroniseerd met de pixelfre- quentie van het beeldscherm. Hiermee worden storingen gecorrigeerd die als verticale strepen bij pixelintensieve weer- gaven (zoals tabellen of tekst met een klein lettertype) kunnen optreden. Stel de pixelfrequentie in met . BLAUW SCHERM (niet in de modus DTV) Als de LCD-TV geen signaal ontvangt, wordt een blauwe ach- tergrond weergegeven in plaats van "sneeuw" of een zwart beeld. TV INSTELLING RESETTEN Met deze functie kunt u het toestel terugzetten op de fa- brieksinstellingen. ERSTE INSTAL- LATIE Hier kunt u het menu voor de eerste installatie oproepen. SOFTWARE- UPGRADE Hier kunt u met behulp van een USB-gegevensdrager de software voor het toestel bijwerken. LAAD SAT PRESET LIJST De vooraf geïnstalleerde zenderlijst voor de satelliet Astra 19.2E wordt geladen. Deze zoekmodus vereist de minste tijd.NL

Druk tijdens het gebruik van de TV op de toets CH.LIST om de LIJST KANALEN te openen. De volgende opties zijn hier beschikbaar: Toets Invoer Functie

Met deze toetsen kunt u in de zenderlijst omlaag of omhoog gaan. Druk op de toets OK om naar de huidige geselecteerde zender over te schakelen. Met de toetsen CH kunt u in stappen van 10 door de zenderlijst bewegen. Rode toets [PRO- GRAM] ZOEK OP NAAM Met deze optie kunt u zoeken naar zenders via een toetsenblok. Voer de naam van de gezochte zen- der in door met de pijltoetsen de gewenste tekens te selecteren en telkens met de toets OK te beves- tigen. Zodra u een teken invoert, worden automa- tisch alle zenders weergegeven die met dit teken beginnen. Bevestig vervolgens met RETURN. Het toetsenblok wordt vervolgens gesloten. Selec- teer nu met de gewenste zender en bevestig met OK. Met de toetsen kunt u selecteren welke zenders moeten worden weergegeven (DVB-T en DVB-C): − ALLES: alle zenders worden weergegeven; − DTV: alleen de digitale TV-zenders worden weergegeven; − RADIO: alleen de radiozenders worden weergegeven. Bij gebruik van DVB-S kunt u hier tevens de afzonderlijke satellieten selecteren en vrije resp. gecodeerde zenders laten weergeven. − ALLES: alle zenders worden weergegeven; − DTV: alleen de digitale TV-zenders worden weergegeven; − RADIO: alleen de radiozenders worden weergegeven. − GRATIS: alleen de vrij beschikbare zenders worden weergegeven; − CODEREN: alleen de gecodeerde zenders worden weergegeven; − Satelliet: alle zenders worden weergegeven die door de geselecteerde satel- liet worden uitgezonden.50

Als u een USB-opslagmedium op uw LCD-TV aansluit, kunt u foto’s, muziek, video’s of tekst weergeven. De ondersteunde bestandsformaten vindt u in de technische specificaties achteraan in dit document. OPMERKING! Mogelijk zijn bepaalde typen USB-apparaten niet compatibel met deze LCD-TV. Sluit het USB-apparaat rechtstreeks aan. Gebruik geen aparte kabel om- dat daardoor compatibiliteitsproblemen kunnen ontstaan. Koppel het USB-apparaat niet af terwijl nog een bestand wordt afge- speeld. Let er vooral op dat u het USB-apparaat niet snel na elkaar in- en uitplugt. 8.1. Toegang tot de mediaspeler Sluit het USB-apparaat aan op de USB-poort op de zijkant van het toestel. Druk op de toets "KPRWV" en selecteer met de signaalbron OGFKC. Bevestig de keuze met QM. 8.2. Hoofdmenu van de Media Player Zodra u, zoals hiervoor beschreven, via USB toegang hebt gekregen tot de Media Player, komt u in het hoofdmenu. U kunt kiezen uit de volgende opties: − FOTO - voor weergave van fotobestanden − MUZIEK - voor weergave van muziekbestanden − FILM - voor weergave van videobestanden − TEXT - voor weergave van tekstbestanden Selecteer met het gewenste menu en bevestig de keuze met OK. Selecteer nu de bron (bijv. een USB-stick of een netwerk) van waaruit u de be- standen wilt afspelen. In het menu voor het respectievelijke medium FOTO, MUZIEK, FILM, TEXT kunt u met behulp van de rode toets een object wissen. Druk op de toets KPRWV"om de mediabrowser te verlaten en kies eventueel een an- dere bron.NL

8.3. Foto’s weergeven Als u FOTO in het hoofdmenu selecteert, wordt de aangesloten USB-gegevensdra- ger aangeduid als station “/udska1”. Als u nu op OK drukt, worden de beschikbare afbeeldingsbestanden gefilterd en als lijst weergegeven. 2N ([LW UitgangInvoerenVerplaats. Erste installatie Satelliet Setup Satellietsysteem - Stap 4 - Laad SAT preset lijst Vorige pagina Volgende pagina Als u nu op EXIT drukt, kan in de bovenste menubalk de mapweergave veranderen. Mappen worden dan als grote pictogrammen weergegeven en er wordt een voor- beeld weergegeven van de hierin opgenomen afbeeldingen. 2N ([LW SortieSélectionDémén. Installation automatique Satellite Setup Système satellite - Étape 4 - Chargez SAT liste de ... Pg précédente Page suiv. Wanneer er meerdere mappen op de gegevensdrager aanwezig zijn, kunt u met eerst de map openen en de keuze bevestigen met QM. Kies met de gewenste foto en druk op QM om de foto te markeren. Met een druk op de toets wordt de foto weergegeven. Druk tijdens de weergave op de toets OK om de volgende weergaveopties te openen: Selecteer met de toetsen een optie en bevestig de keuze met QM.52 − AFSPELEN/PAUZE /: Starten/onderbreken van de diashow − STOP : Weergave van de diashow stoppen − VORIGE/VOLGENDE / : Vorige/volgende foto weergeven. − ROTEREN -/+ : Draait de gekozen foto 90 graden linksom − ZOOM : Vergroot/verkleint de weergegeven foto − INFO : Laat de informatie van de weergegeven foto zien. − FOTO SETUP : Bewerken van de volgende opties:

• HERHAAL MODUS: Een herhaling van de diashow instellen

• ACHTERGROND MUZI...: Achtergrondmuziek in-/uitschakelen

• MUZIEK BRON: Een bron voor de achtergrondmuziek selecteren

• INTERVALTIJD DIASHO...: Weergaveduur van de foto’s instellen

• EFFECT: Effecten in-/uitschakelen. − AFSPEELLIJST : Geeft de afspeellijst van de foto’s weer Om de bestanden af te spelen kunt u ook gebruikmaken van de mediatoetsen op de afstandsbediening. Druk op de toets GZKV om terug te keren naar het vorige menu. 8.4. Muziek afspelen Als u MUSIK in het hoofdmenu selecteert, wordt de aangesloten USB-gegevens- drager aangeduid als station “/udska1”. Als u nu op OK drukt, worden de beschik- bare muziekbestanden gefilterd en als lijst weergegeven. &+ 2N ([LW Entrare EsciPagina +/-Spostare Testo Retour 00001_Testo_1.txt

66KB Wanneer er meerdere mappen op de gegevensdrager aanwezig zijn, kunt u met eerst de map openen en de keuze bevestigen met QM. Selecteer met eerst het muzieknummer dat u wilt afspelen. Druk op QM om het muzieknummer te markeren. Met een druk op de toets wordt de titel afgespeeld. Onder het weergave- venster vindt u de weergaveopties.NL

Selecteer met de toetsen een optie en bevestig de keuze met QM. − AFSPELEN/PAUZE /: Starten/pauzeren van de weergave − STOP : Afspelen van de titel stoppen − FB/FF /: Snel vooruit/achteruit − VORIGE/VOLGENDE / : Vorig/volgend nummer afspelen − GOTO TIJD : Naar een bepaald tijdstip binnen een titel springen − HERHALEN : Een herhaling van de titels instellen − INFO : De informatie van de afgespeelde titel weergeven. − DISPLAY AAN/UIT : De display van de mediaplayer in-/uitschakelen (de blauwe toets heeft dezelfde functie). Om de bestanden af te spelen kunt u ook gebruikmaken van de mediatoetsen op de afstandsbediening. Druk op de toets GZKV om terug te keren naar het vorige menu. 8.5. Films afspelen Als u FILM in het hoofdmenu selecteert, wordt de aangesloten USB-gegevensdra- ger aangeduid als station “/udska1”. Als u nu op OK drukt, worden de beschikbare videobestanden gefilterd en als lijst weergegeven. 2N ([LW EsciEntrareSpostare Regolazione autom. Satellite Setup Sistema satellitare - Passo 4 - Caricare lista preset S... Pagina preced. Successiva Wanneer er meerdere mappen op de gegevensdrager aanwezig zijn, kunt u met eerst de map openen en de keuze bevestigen met QM. Selecteer met eerst de video die u wilt afspelen. Druk op QM om de vi- deo te markeren. Met een druk op de toets wordt de video afgespeeld. Druk tijdens de weergave op de toets OK om de volgende weergaveopties te openen:54 Selecteer met de toetsen een optie en bevestig de keuze met QM. − AFSPELEN/PAUZE /: Afspelen van de video starten/onderbreken − STOP : Afspelen van de video stoppen − FB/FF /: Snel vooruit/achteruit − SLOWMOTION : Vertraagde weergave − STAPPEN : Beeld voor beeld afspelen − SET A-B : Een bepaald fragment van een video herhalen − VORIGE/VOLGENDE / : Vorige/volgende video afspelen − AFSPEELLIJST : De afspeellijst van de video’s weergeven − INFO : De informatie over de weergeven video weergeven. − FILM SETUP : Bewerken van de volgende opties:

• PROGRA...: Programmaopties instellen

• ONDERTI...: Ondertiteling in-/uitschakelen

• AUDIO: Geluidsopties instellen

• HERHAAL MOD...: Herhaling van de video instellen − GOTO TIJD : Video vanaf een bepaald tijdstip starten Om de bestanden af te spelen kunt u ook gebruikmaken van de mediatoetsen op de afstandsbediening. Druk op de toets GZKV om terug te keren naar het vorige menu.NL

8.6. Tekst weergeven Als u TEXT in het hoofdmenu selecteert, wordt de aangesloten USB-gegevensdra- ger aangeduid als station “/udska1”. Als u nu op OK drukt, worden de beschikbare tekstbestanden gefilterd en als lijst weergegeven. ([LW Ende Kanalsuchlauf Ton Kanal Eigenschaften Einstellungen Bild Analoge Sender:

Wanneer er meerdere mappen op de gegevensdrager aanwezig zijn, kunt u met eerst de map openen en de keuze bevestigen met QM. Selecteer met de tekst die u wilt weergeven. Druk op QM om de tekst te markeren. Druk op de toets om de gewenste tekst weer te geven. De volgende opties zijn beschikbaar: − RODE TOETS: Bladwijzers toevoegen/wissen. − GROENE TOETS: Naar een bepaald punt binnen een document springen − GELE TOETS: Overzicht van alle bladwijzers openen/sluiten − BLAUWE TOETS: De afspeellijst van de tekstdocumenten weergeven − PAGINA +/-: Pagina vooruit/achteruit bladeren Om de bestanden af te spelen kunt u ook gebruikmaken van de mediatoetsen op de afstandsbediening. Druk op de toets GZKV om terug te keren naar het vorige menu56

9. E PG - programmagids

Met de toets EPG opent u de "elektronische programmagids". In de tabel ziet u de huidige en de volgende uitzending voor de beschikbare stati- ons. Selecteer met een programma. Voer met het geselecteerde programma in de programmagids in. Blader met door de uitzendingen. Met de toets EXIT verlaat u de programmagids. OPMERKING! De weergegeven programma-informatie wordt opgesteld door de om- roepen. Als er geen zenderinformatie weergegeven wordt, betekent dit niet dat er iets mis is met uw LCD-TV. De volgende tabel toont de opties voor de PROGRAMMAGIDS Toets Invoer Functie Rode toets DAGELIJKS/ WEKELIJKS Wijzigen van de EPG weergave (dag-/weekweergave). Groene toets HERINNE- RING Neemt de gekozen uitzending op in de timer- lijst. Zodra het geprogrammeerde tijdstip be- reikt wordt, schakelt het toestel automatisch over naar de geprogrammeerde uitzending. Gele toets VORIGE DAG Gaat naar de weergave van de vorige dag. U kunt meerdere dagen terug bladeren door de toets meerdere malen in te drukken, echter niet verder dan de huidige dag. Blauwe toets VOLGENDE DAG Gaat naar de weergave van de volgende dag. U kunt meerdere dagen vooruit bladeren door de toets meerdere malen in te drukken. DISPLAY DETAIL Geeft een gedetailleerde beschrijving van het geselecteerde programma weer (indien be- schikbaar). Druk nogmaals op de toets RANDOM om de be- schrijving te verwijderen.NL

In de DVD-modus wordt de ingebouwde DVD-speler aangestuurd. 10.1. Van de TV- naar de DVD-modus schakelen Met de toets INPUT kunt u de lijst met bronnen oproepen. Met de pijltoetsen gaat u naar DVD. Bevestig uw keuze met OK. Om terug te keren naar de TV-modus, herhaalt u dit proces en selecteert u in plaats vanDVD de optie ATV of DTV, afhankelijk van het binnenkomende an- tennesignaal. 10.2. DVD plaatsen OPMERKING! De ingebouwde DVD-speler ondersteunt uitsluitend media met een dia- meter van 12 cm. Plaats geen dragers met een kleinere of grotere diameter in de DVD-sleuf om beschadiging te voorkomen. OPMERKING! De DVD moet met de bedrukte zijde naar achter (naar de achterzijde van de LCD-TV) geplaatst worden. Om een DVD in de DVD-sleuf te kunnen plaatsen, moet de LCD-TV in de DVD-modus geschakeld zijn. Plaats een DVD met de bedrukte zijde naar achter in de DVD-sleuf. Als de LCD-TV in de DVD-modus staat, wordt de DVD automatisch herkend en ingetrokken. Op het beeldscherm verschijnt de tekst LADEN gevolgd door SLUITEN. Normaal begint het afspelen daarna automatisch. OPMERKING! In bepaalde gevallen is het noodzakelijk om het afspelen handmatig te starten. 10.3. Toetsfuncties

10.3.1. Bijzondere melding op het scherm

Wanneer u een functie kiest die met het geplaatste medium niet kan worden uitge- voerd of in de huidige modus niet kan worden opgeroepen, ziet u de hiernaast afgebeelde waarschuwing "ongel- dige operatie" op het scherm. De waarschuwing verdwijnt na enkele seconden.58

Druk op de toets (PLAY) om de weergave te starten respectievelijk te onder- breken. U kunt de weergave hervatten door nogmaals op de toets (PLAY) te drukken.

Druk eenmaal op (STOP) om het afspelen te stoppen. In deze modus kunt u de weergave vanaf dezelfde plek hervatten met (PLAY). Druk nogmaals op (STOP) om de DVD definitief te stoppen. Het toestel be- vindt zich nu in de stopmodus.

Druk tijdens het afspelen op de toets SKIP of om vooruit of achteruit te gaan (voor DVD's: van hoofdstuk naar hoofdstuk of anders van titel naar titel). OPMERKING! Houd er rekening mee dat bij veel DVD's de titels/hoofdstukken vóór de start van de eigenlijke film (licentiegegevens) niet kunnen worden over- geslagen.

10.3.5. Snel vooruitspoelen

Druk tijdens de weergave op de toets of om snel door of terug te spoelen. Door deze meermaals in te drukken, kunt u de snelheid verhogen: 2X > 4X > 8X > 16X > 32X. Door nogmaals op de toets te drukken of met (PLAY) gaat u terug naar de normale afspeelsnelheid.

10.3.6. Audio-instelling (taal)

Druk enkele keren op D.LAN om een andere op de DVD beschikbare geluidsin- stelling (bijv. 2-kanaals geluid of 5.1-kanaals geluid) of de gesproken taal te se- lecteren. De aanpassing werkt direct en hoeft niet te worden bevestigd. OPMERKING! Let er op dat deze functie op een aantal DVD's niet beschikbaar is.

10.3.7. Ondertitelingstaal

Druk enkele keren op D.SUB om een andere ondertitelingstaal te selecteren, in- dien er ondertiteling beschikbaar is op de DVD. De aanpassing werkt direct en hoeft niet te worden bevestigd.NL

Met de rode toets en MENU worden de op de DVD beschikbare menu's weergege- ven. Standaard wordt met de toets D.MENU het hoofdmenu opgeroepen en met de rode toets het titelmenu. Met de pijltoetsen gaat u naar de verschillende opties in de DVD-menu's. Bevestig elke keuze met OK. OPMERKING! Welke menu's bij welke opdracht worden weergegeven, kan per DVD verschillen. 10.4. Navigeren op MP3- en JPEG-media Op MP3- en JPEG-media kunnen de muziektitels of afbeeldingen, net als op een ge- gevensmedium, geordend zijn in mappen. Plaats een afspeelmedium met MP3- of JPEG-bestanden. Op het beeldscherm wordt een menu weergegeven met de hoogste mappenstructuur. Als het medium mappen bevat worden deze onder elkaar weergegeven. Een MP3-titel wordt weergegeven met een MP3-symbool. Het oppervlak van de actieve map of het actieve bestand wordt oranje gemar- keerd weergegeven. Op de bovenste regel staat het totale aantal titels in de map vermeld. Ga met de pijltoetsen naar een map en bevestig de keuze met OK. Open zo nodig eventuele submappen. In dat geval kunt u met de linkerpijltoets of via de bovenste menuoptie teruggaan naar het menu erboven. Als u een titel wilt beluisteren of een afbeelding wilt bekijken, selecteert u deze en bevestigt u met (PLAY) of OK. JPEG-afbeeldingen Bij JPEG-afbeeldingen wordt aan de rechterkant van het menu een voorbeeld van de afbeelding weergegeven. Selecteer een afbeelding en bevestig met OK dat om de afbeelding groot weer te geven. Alle afbeeldingen in de actieve map worden na elkaar weergegeven, te beginnen met de geselecteerde afbeelding ("diashow"). Door tijdens de weergave op de pijltoetsen te drukken, kunt u de afbeel- ding draaien. Zeer grote afbeeldingen kunnen mogelijk niet worden weergegeven!60 10.5. Menu SETUP in de DVD-modus Druk in de DVD-modus kort op de toets D.SET. Op het beeldscherm wordt de hoofdpagina van het menu SETUP weergegeven. De volgende menu's zijn be- schikbaar in de DVD-modus:

Kies met tussen de menu's. Het actieve menu heeft een oranje achter- grond. Met kiest u de menuopties en krijgt u de selectiepunten aan de rechterzijde te zien. De actieve instelling heeft een bruine achtergrond. U kunt de instelling wijzigen door met naar de rechterkant te gaan en met een andere optie te kiezen. Bevestig de keuze met OK. Met gaat u naar de menuselectie erboven. Via SETUP kunt u het menu SETUP vanaf elk punt verlaten.

10.5.2. Menu: Pagina Algemene instellingen

TV Formaat Hiermee stelt u het toestel in op het weergaveformaat van de te- levisie. 4:3 PAN SCAN: keuze voor te- levisietoestellen met 4:3-formaat. Bij het Pan Scan-formaat wor- den films in 16:9-formaat op volle hoogte weergegeven, beeldfrag- menten aan de zijkanten worden afgesneden 4:3 LETTER BOX: keuze voor televisietoestellen met 4:3-formaat. Bij het Letter- box-formaat worden films in 16:9-formaat verkleind tot beeldschermbreedte. 16:9: keuze voor televisietoestellen met 16:9-beeldformaat. OSD taal Hier kan de OSD-taal ("On-Screen-Display") worden ingesteld, dat wil zeggen de taal voor de menuweergave op het beeldscherm van het toestel. De gekozen menutaal wordt meteen toegepast. Schermbeveiliging Als de screensaver geactiveerd is, wordt een beeldschermbeveiliging actief als er drie minuten lang niet op een toets is gedrukt (niet tijdens de weergave). -- Pagina Algemene inst. -- TV - display OSD-taal Schermbeveiliging Hervatfunctie 16:9 DEU Aan Aan DOLBYNL

Laatste geheugen Met deze functie markeert de DVD-speler de locatie waarop de laatste ingeleg- de DVD werd stopgezet. Als u dezelfde DVD opnieuw in de speler plaatst, wordt de weergave vanaf deze laatste plek voortgezet. De laatste positie op de DVD blijft be- houden, ook als u het toestel uitschakelt.

10.5.3. Menu: Pagina Audio-instellingen

Selecteer de menuoptie PAGINA AUDIO-INSTELLINGEN om de geluidsmodus in te stellen. Luidsprekerinstellingen Als u de analoge uitgang gebruikt, kunt u de opties hiervoor in dit menu instellen. SURROUND: selecteer deze in- stelling als u audio in Surround wilt afspelen. STEREO: er wordt stereogeluid weergegeven. Kies deze instelling als het geluid via slechts twee luidsprekers wordt weergegeven.

10.5.4. Menu: Pagina Dolby Digital-instelling

Dynamisch Het Dolby Digital geluidsformaat ondersteunt een dynamische in- stelling waarmee de verschillen in geluidsvolume tussen harde en zachte passages kunnen worden ingesteld met negen instellingen, van UIT tot FULL. UIT: het geluid blijft ongewijzigd: luide passages en bastonen wor- den hard weergegeven en zach- te stukken zacht ("bioscoopgeluid"). Deze instelling is alleen geschikt voor situaties waarin niemand er last van heeft. FULL: Het verschil in geluidssterkte wordt minimaal. De luide passages worden zachter en zachte passages luider. Deze instelling is bijvoorbeeld geschikt voor 's nachts. Om de instelling te wijzigen gaat u met naar de schaal aan de rechterkant en selecteert u met of de gewenste waarde. Bevestig de keuze met OK. Luidsprekerinstellingen DOLBY

TV Systeem Kies hier de kleurenstandaard van uw televisie: PAL: in veel Europese landen het gebruikelijke kleurensysteem. MULTI: automatische instelling van de TV-norm. NTSC: in Noord-Amerika gebrui- kelijk kleurensysteem. Audio Hiermee wordt vooraf het standaard taalspoor van de DVD ingesteld als de DVD meerdere taalsporen bevat. Ondertiteling Hier kunt u de standaardtaal instellen voor de eventuele ondertitels voor zover deze op de DVD beschikbaar zijn. Discmenutaal Hiermee selecteert u de taal van menu's op de DVD, voor zover deze op de DVD be- schikbaar zijn. Feeftijdregels Hier stelt u de leeftijdsklasse voor DVD's in (kinderbeveiliging). Sommige DVD's en CD's zijn voorzien van coderingssignalen voor beoordelingen die zijn geformuleerd door de Motion Picture Association. De acht vrijgaveklassen zijn: 1 KIND: ook geschikt voor kleine kinderen; 2 G: voor alle leeftijden; 3 (PG): aanbevolen vanaf 6 jaar met ouderlijk toezicht; 4 PG13: aanbevolen vanaf 12 jaar; 5 PGR: aanbevolen vanaf 16 jaar met ouderlijk toezicht; 6 R: niet voor jongeren onder de 16; 7 (NC17): niet voor jongeren onder de 18; 8 VOLWASSEN: alleen voor volwassenen. Wanneer op een DVD bijvoorbeeld de beoordeling 7 (vanaf 18) of 8 (VOLWASSE- NEN) staat en u hebt het toestel ingesteld op één van de beoordelingen 1 t/m 6, dan wordt een mededeling weergegeven en moet het wachtwoord worden inge- voerd. Mogelijk zijn alleen delen van de DVD, dus bepaalde filmscènes, van één of meer beoordelingen voorzien. -- Voorkeurspagina -- TV-type Audio Ondertitels Discmenu Ouderlijk PAL DUI DUI DUI Wachtwoord Standaard DOLBYNL

Wacht woord Hier kunt u het wachtwoord instellen om het kinderslot te ontgrendelen of te wijzi- gen. Bevestig de optie VERANDER met OK. OUD WACHTWOORD: voer nu met de cijfertoetsen van de afstandsbediening het bestaande wachtwoord in. Dit bestaat uit exact vier cijfers. Als nog geen wacht- woord is ingesteld moet het door de fabriek ingestelde wachtwoord 123456 worden ingevoerd. Als u het juiste wachtwoord hebt ingevoerd, wordt het volgen- de invoerveld geactiveerd. NEW PASSWORD: Voer nu met de cijfertoetsen van de afstandsbediening een getal van vier cijfers in. De markering verspringt naar het volgende veld. BEVESTIGEN WACHTW: Voer nogmaals het getal van vier cijfers in. Druk op OK om het nieuwe wachtwoord te bevestigen. Als u het nieuwe wachtwoord vergeten bent, voert u het masterwachtwoord 4711 in. Fabrieksinstelling Bevestig TERUGZETTEN tweemaal met OK om de fabrieksinstellingen te her- stellen. OPMERKING! Houd er rekening mee dat een gewijzigd wachtwoord niet wordt her- steld!64

11. Problemen oplossen

Storing Oplossing Geen beeld en ge- luid

• Controleer of het netsnoer correct is aangesloten op het stopcontact en op het toestel.

• Controleer of de signaalontvangst op TV is ingesteld. Er is geen beeld van AV.

• Controleer of contrast en helderheid correct zijn inge- steld.

• Controleer of alle externe apparaten correct zijn aange- sloten.

• Controleer of de juiste AV-bron is geselecteerd. Er is geen geluid.

• Controleer of het volume niet op de laagste stand staat.

• Controleer of de dempfunctie is ingeschakeld. Druk daar- voor op de toets linksboven op de afstandsbediening (de toets met het doorgestreepte luidsprekersymbool).

• Controleer of er een hoofdtelefoon is aangesloten.

• Wanneer u een satellietontvanger of een DVD-speler op het toestel hebt aangesloten met behulp van een SCART-kabel, moet u controleren of de kabel goed in de aansluiting zit. Geen beeld en ge- luid Er is echter wel ruis te horen.

• De ontvangst kan slecht zijn. Controleer of de antenne is aangesloten. Het beeld is niet duidelijk.

• De ontvangst kan slecht zijn.

• Controleer of de antenne is aangesloten. Het beeld is te licht of te donker.

• Controleer de instellingen van contrast en helderheid. Het beeld is niet scherp.

• De ontvangst kan slecht zijn.

• Controleer of de antenne is aangesloten.

• Controleer de instellingen van scherpte en ruisonder- drukking in het menu AFBEELDING. Er wordt een dub- bel of drievoudig beeld weergege- ven.

• Controleer of de antenne correct is afgesteld.

• Mogelijk wordt het signaal weerkaatst door bergen of ge- bouwen. Het beeld vertoont ruis.

• Er kan interferentie van auto's, treinen, lijnen, TL-verlich- ting enz. aanwezig zijn.

• Mogelijk is er sprake van interferentie tussen de antenne- en stroomkabel. Leg de kabels verder uit elkaar.NL

Storing Oplossing Er zijn strepen zichtbaar op het scherm of de kleu- ren verbleken.

• Is er sprake van interferentie door een ander apparaat?

• Zendantennes van radiostations of antennes van zenda- mateurs en draagbare telefoons kunnen eveneens inter- ferentie veroorzaken.

• Gebruik het toestel zo ver mogelijk uit de buurt van het apparaat dat de storing mogelijk veroorzaakt. De bedienings- knoppen van het toestel werken niet

• Mogelijk is het kinderslot geactiveerd. De afstandsbedie- ning werkt niet.

• Controleer of de batterijen in de afstandsbediening even- tueel leeg of onjuist geplaatst zijn.

• Controleer of er eventueel sprake is van sterke lichtinstra- ling bij het sensorvenster. De disk gaat niet draaien, hoewel (PLAY) inge- drukt is, of stopt direct weer.

• Is de disk geplaatst met het label naar voren?

• Controleer of de disk beschadigd is door een andere disk te gebruiken.Veeg de disk, als deze vuil is, voorzich- tig af met een zachte, droge doek, vanuit het midden naar de rand toe.

• DVD: Heeft de dvd de juiste regiocode (2)?

• Er heeft zich condens gevormd. Laat het apparaat één tot twee uur rusten zodat het kan drogen. 11.1. Hebt u nog verdere ondersteuning nodig? Neem voor verdere ondersteuning contact met ons op, wanneer de suggesties in de voorgaande paragrafen uw probleem niet opgelost hebben. Gelieve de volgen- de informatie bij de hand te houden:

• Welke externe apparaten zijn aangesloten?

• Welke meldingen verschijnen op het beeldscherm?

• Tijdens welke bedieningsstap is het probleem opgetreden?

• Welke stappen hebt u reeds ondernomen om het probleem op te lossen? Geef ons uw klantnummer door als u dit al hebt.66 11.2. Pixelfouten bij LCD-TV's Ondanks het gebruik van de rmodernste produc- tiemethoden kunnen, vanwege de zeer complexe techniek, in zeldzame gevallen enkele of meerdere lichtpuntjes uitvallen. Bij TFT’s met actieve matrix en een resolutie van 1920 x 1080 pixels, die zijn samengesteld uit elk drie subpixels (rood, groen, blauw), worden in to- taal ca. 6,2 miljoen aansturingselementen ge- bruikt. Door dit zeer hoge aantal transistoren en het daarmee gepaard gaande, uiterst complexe productieproces kan er sporadisch sprake zijn van uitvallende of verkeerd aange- stuurde pixels of afzonderlijke subpixels. Pixelfoutklasse Fouttype 1 continu ver- lichte pixel Fouttype 2 continu zwarte pixel Fouttype 3 defecte subpixel verlicht zwart

n*=1,5 Het toegestane aantal fouten van het voornoemde type wordt in iedere foutklasse uitgedrukt per miljoen pixel en moet dan worden omgerekend naar de toepasselij- ke fysieke schermresolutie. Dit toestel voldoet aan de Europese norm ISO 9241-307 Klasse II (pixelfouten). 5 Pixels Regels Subpixel Pixel blauw groen rood 5 PixelsNL

11.3. Reiniging De levensduur van de LCD-TV kan worden verlengd met behulp van de volgende maatregelen: WAARSCHUWING! Koppel voor het reinigen altijd de netstekker en alle aansluitkabels los.

• De afwerking met pianolak is bedekt met folie om het TV-toestel te beschermen tegen krassen. Verwijder de folie nadat u het toestel correct heeft opgesteld.

• Als de pianolaklaag vuil wordt, neemt u eerst het stof af. Veeg het toestel vervol- gens zachtjes af met een schoonmaakdoek. Als u niet eerst het stof afneemt of te krachtig over de pianolaklaag veegt, kunnen er krassen ontstaan.

• Gebruik geen oplosmiddelen, bijtende of gasvormige schoonmaakmiddelen.

• Reinig het beeldscherm met een zachte, pluisvrije doek.

• Let erop dat er geen waterdruppels achterblijven op de LCD-TV. Water kan blij- vende verkleuringen veroorzaken.

• Om schade te voorkomen mag er in geen geval water in het apparaat binnen- dringen.

• Stel het beeldscherm niet bloot aan fel zonlicht of ultraviolette straling.

• Bewaar het verpakkingsmateriaal goed en gebruik alleen dit om de LCD-TV te transporteren. LET OP! De behuizing van het beeldscherm bevat geen onderdelen die moeten wor- den gereinigd of onderhouden.68

Verpakking Uw toestel is speciaal verpakt voor bescherming tijdens transport. De ver- pakking bestaat uit materialen die op milieuvriendelijke wijze kunnen wor- den afgevoerd en op vakkundige wijze kunnen worden gerecycled. Toestel Afgedankte apparatuur mag niet met huishoudelijk afval worden afge- voerd. Volgens EG-richtlijn 2012/19/EU moet oude apparatuur aan het ein- de van de levensduur volgens voorschrift worden afgevoerd. Hierbij wor- den de bruikbare grondstoffen in het apparaat voor recycling gescheiden waarmee de belasting van het milieu wordt beperkt. Lever het afgedankte apparaat voor recycling in bij een inzamelpunt voor elektrisch afval of een algemeen inzamelpunt voor recycling. Neem voor verdere informatie con- tact op met uw plaatselijke reinigingsdienst of met uw gemeente Batterijen Lege batterijen horen niet bij het huisvuil! U moet ze inleveren op een inza- melpunt voor lege batterijen.NL

LCD-TV Toestelaanduiding: P12236 (MD21336) Beeldschermafmetingen 59,9 cm (23,6“) LCD; 16:9-scherm Opgenomen vermogen: max. 36 Watt Opgenomen vermogen bij stand-by: < 0,5 W Uitgangsvermogen luidsprekers 2 x 3 W RMS Fysieke resolutie 1920 x 1080 TV-norm Pal B/G, D/K, I; Secam L,L´ Voorkeuzezenders: 199 (ATV), 6.000 (DTV) Netadapter Modelnummer: DC12030011A Ingang AC 100-240V ~ 50/60Hz; 1,5A Uitgang DC 12V 3A; , 36 W Kanalen VHF (Band I/III) UHF (BAND U) HYPERBAND KABEL-TV (S1-S20) / (S21-S41) DVB-T HD DVB-C DVB-S2 Aansluitingen Antenneaansluiting (analoog TV, DVB-T of DVB-C) Satellietaansluiting 1 x USB-aansluiting Common Interface (CI+)-sleuf Video 1x HDMI In met HDCP-decodering 1x SCART 1x VGA (15-pens D-Sub) AV In (adapter 3.5 mm klinkstekker naar tulp) Component In (YUV) (adapter 3,5 mm klinkstekker naar tulp)70 Audio Stereo Audio In voor AV, YUV (adapter 3,5 mm klinkstekker naar tulp) PC audio-ingang (3,5 mm klinkstekker) Hoofdtelefoonaansluiting (3,5 mm klinkstekker) Digitale audio-uitgang (SPDIF) (coaxiaal) Stations / opslagmedia Stations Disk, USB, Common Interface Ondersteunde formaten via USB

Foto: JPG Muziek: MP3 Film: MPEG 1/2/4, Xvid Compatibele schijfformaten DVD+R/RW, DVD-R/RW, CD-R, CD-RW Laservermogen DVD-speler Klasse 1 - laserproduct OPMERKING! Er zijn tegenwoordig vele soorten, deels niet gestandaardiseerde, CD-opnamemethodes en kopieerbeschermingen en daarnaast ver- schillende soorten blanco CD-r's en CD-rw's. In een enkel geval kun- nen daardoor leesfouten of vertragingen optreden. Dit is geen defect van het toestel. Let bij het afspelen van audio-CD's op de opdruk COMPACT DIGITAL AUDIO Afstandsbediening Communicatiemethode Infrarood LED-klasse 1 Type batterijen 2x 1,5V AAA

Vanwege het grote aantal beschikbare codecs kan niet worden gegarandeerd dat alle formaten afspeelbaar zijn.NL

Afmetingen / omgevingstemperatuur Omgevingstemperatuur +5 °C - +35 °C Maximale relatieve luchtvoch- tigheid 20 % - 85 % Afmetingen zonder voet (B x H x D): ca. 558 x 338 x 46 mm Afmetingen met voet (B x H x D): ca. 558 x 374 x 160 mm Gewicht zonder voet ca. 3,1 kg Gewicht met voet ca. 3,7 kg Wandmontage Vesa-norm, gatafstand 100 x 100 mm

Wandhouder niet meegeleverd Let er bij de montage op dat schroeven van maat M4 worden gebruikt. De schroeflengte wordt berekend door de dikte van de wandhouder te nemen plus 8 mm.72NL

Copyright © 2015 Alle rechten voorbehouden. Deze handleiding is auteursrechtelijk beschermd. Vermenigvuldiging in mechanische, elektronische of enige an- dere vorm zonder schriftelijke toestemming van de fabrikant is verboden. Het copyright berust bij de firma: Medion AG Am Zehnthof 77 45307 Essen Duitsland De handleiding is via de Service Hotline te bestellen en is via het serviceportal www.medion.com/nl/service/start/ beschikbaar voor download. U kunt ook de bovenstaande QR-code scannen en de handleiding via het service- portal naar uw mobiele toestel downloaden.74
