MD 20296 LIFE P14043 - Televisie MEDION - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING MD 20296 LIFE P14043 MEDION

Français Nederlands Deutsch Télécommande

Français Nederlands Deutsch

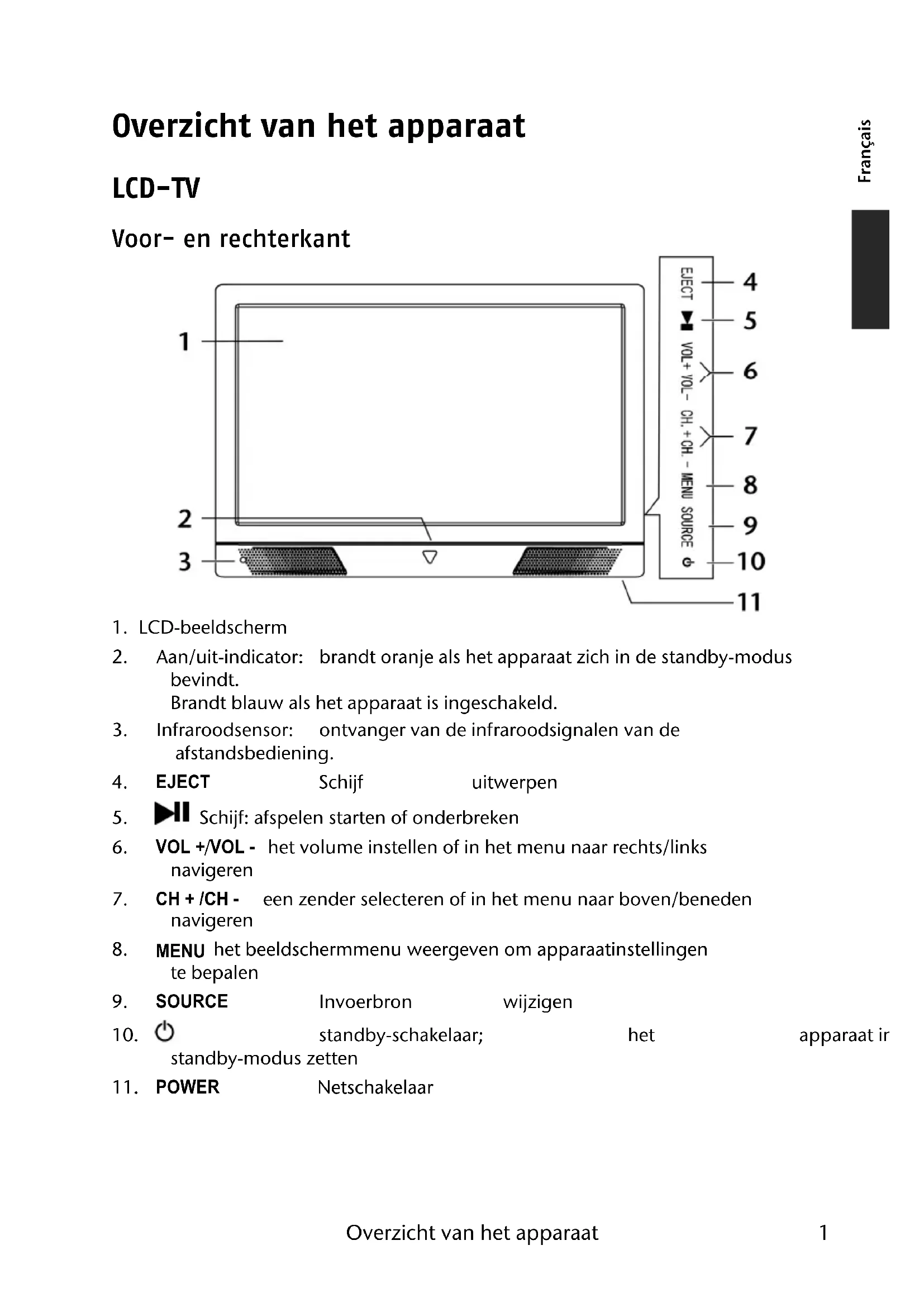

Overzicht van het apparaat

Français Nederlands Deutsch Overzicht van het apparaat LCD-TV Voor- en rechterkant

2. Aan/uit-indicator: brandt oranje als het apparaat zich in de standby-modus

bevindt. Brandt blauw als het apparaat is ingeschakeld.

3. Infraroodsensor: ontvanger van de infraroodsignalen van de

EJECT Schijf uitwerpen

Schijf: afspelen starten of onderbreken

VOL - het volume instellen of in het menu naar rechts/links navigeren

CH + /CH - een zender selecteren of in het menu naar boven/beneden navigeren

MENU het beeldschermmenu weergeven om apparaatinstellingen te bepalen

SOURCE Invoerbron wijzigen

standby-schakelaar; het apparaat inschakelen of in de standby-modus zetten

ANT. om de antenne aan te sluiten

USB 1-2 (5V 500 mA max.) USB-aansluitingen voor het afspelen van mediabestanden

Audio-ingangen (rood/wit) voor de video- ingangen

YPbPr IN 3,5 mm componentingang voor de aansluiting van apparaten met een componentuitgang

Om een hoofdtelefoon met een 3,5 mm jackplug aan te sluiten

VGA VGA-aansluiting om een PC aan te sluiten

VGA AUDIO Audio-ingang voor PC’s

HDMI 1-2 HDMI-aansluiting voor apparaten met een HDMI-uitgang143 * 210 mm

Overzicht van het apparaat

Français Nederlands Deutsch Afstandsbediening

POWER, het apparaat inschakelen of in de standby-modus zetten

FAV FAV- FAV+ Favorietenlijst weergeven, zie pag. 20. Vorige zender in de favorietenlijst Volgende zender in de favorietenlijst143 * 210 mm

P.MODE Beeldmodus selecteren, zie pag. 19 en pag. 33.

Cijfertoetsen TV: zenders selecteren, Teletekst: paginaselectie.

INPUT Ingangssignaal van aangesloten apparaten selecteren

INFO Instellingen van de huidige TV-zender weergeven.

In het menu naar boven navigeren. Teletekst: vorige pagina selecteren.

In het menu naar beneden navigeren. Teletekst: vorige pagina selecteren.

In het menu naar links navigeren. Teletekst: onderkant weergeven.

In het menu naar rechts navigeren. Teletekst: onderkant weergeven.

In de TV-modus: dient in bepaalde menu’s om uw keuze te bevestigen. Wordt ook gebruikt als ENTER

MENU OSD-menu weergeven en sluiten

MUTE Geluid uitschakelen

TEXT ANGLE Teletekst in- en uitschakelen DVD: camerapositie (hoek) in de DVD-modus selecteren

HOLD ZOOM Teletekst: stoppen met bladeren DVD: zoomfunctie bij DVD-speler

INDEX D.DISPLAY Teletekst: startpagina weergeven DVD: toont informatie over de geplaatste DVD, zoals bijvoorbeeld het aantal hoofdstukken, de afgespeelde tijd enz.

SIZE Teletekst: pagina vergroten DVD: Play-toets – afspelen starten / Pauze-toets: afspelen onderbreken.

GOTO DVD: een bepaald onderdeel op een DVD selecteren

DVD: STOP-toets, afspelen / opname beëindigen

PROGRAM Rode toets DVD: afspeellijst van de DVD-speler programmeren. Gekleurde toets voor het gebruik in teletekst.

INTRO Groene toets DVD: korte weergave Gekleurde toets voor het gebruik in teletekst.143 * 210 mm

Overzicht van het apparaat

Français Nederlands Deutsch

REPEAT Gele toets DVD: afspeelmodus instellen Gekleurde toets voor het gebruik in teletekst.

A-B Blauwe toets DVD: AB-herhaling instellen Gekleurde toets voor het gebruik in teletekst.

DVD: vorige titel/vorig hoofdstuk

DVD: volgende titel/volgend hoofdstuk

REVEAL Teletekst: verborgen tekst weergeven DVD: snel terugspoelen

SUBPAGE SUBTITLE Teletekst: subpagina weergeven DVD: snel vooruitspoelen

TV/RADIO D.MENU DVB-T: tussen TV- en radiostations omschakelen DVD: DVD-menu openen en sluiten

EPG TITEL DVB-T: programmagids voor TV- en radioprogramma’s (afhankelijk van zendstations), zie pag. 38. DVD: Hoofdmenu van de DVD weergeven

ASPECT Beeldformaat wijzigen, zie pag. 19 en pag. 37

Vorige zender instellen

Automatische uitzetfunctie, zie pag. 35.

PC AUTO DVD: uitwerptoets Automatische aanpassing in de VGA-modus143 * 210 mm

Copyright © 2011 Alle rechten voorbehouden. Deze handleiding wordt auteursrechtelijk beschermd. Alle rechten voorbehouden. Vermenigvuldiging in mechanische, elektronische of elke andere vorm zonder de schriftelijke toestemming van de fabrikant is verboden. Het copyright berust bij het bedrijf Medion®. Technische en optische wijzigingen en drukfouten voorbehouden. Dit product bevat technologie voor auteursrechtelijke bescherming die beveiligd wordt door Amerikaanse patenten en andere rechten voor intellectuele eigendom. Het gebruik van deze technologie voor auteursrechtelijke bescherming moet door Macrovision worden geautoriseerd en is bedoeld voor thuisgebruik en een aantal andere manieren van weergave, tenzij anders geautoriseerd door Macrovision. Reverse engineering of demontage is verboden.143 * 210 mm

Instructies bij deze handleiding

Français Nederlands Deutsch Instructies bij deze handleiding Lees deze handleiding nauwkeurig door en volg alle aangegeven instructies. Zo bent u verzekerd van een betrouwbare bediening en een lange levensduur van uw LCD-TV. Houd deze handleiding steeds binnen handbereik in de buurt van uw LCD-TV. Bewaar de bedieningshandleiding goed zodat u deze bij het verkopen van de LCD- TV kunt doorgeven aan de nieuwe eigenaar. Normaal gebruik Dit toestel dient voor het ontvangen en weergeven van televisieprogramma's. De verschillende aansluitmogelijkheden maken een uitbreiding van de ontvangst- en weergavebronnen (receiver, DVD-speler, DVD-recorder, videorecorder, pc, enz.) mogelijk. De garantie vervalt indien het apparaat niet correct wordt gebruikt. Het is verboden wijzigingen aan het apparaat aan te brengen. Dit toestel is uitsluitend geschikt voor gebruik in droge binnenruimten. Dit toestel is niet geschikt als datascherm voor kantoorgebruik. Dit toestel is bedoeld voor privé-gebruik en niet voor toepassing in de zware industrie. Het gebruik onder extreme omgevingsomstandigheden kan tot beschadiging van uw toestel leiden. Full HD Uw LCD-TV is voorzien van de functie „Full HD“.Dit betekent dat uw televisietoestel in principe beelden met een hoge definitie (HDTV) kan weergeven. Hiervoor dient een HDTV-signaal van een externe set-top-box (HD-STB) naar de LCD- TV te worden gezonden.143 * 210 mm

Inhoud verpakking Controleer de verpakking op volledigheid en stel ons binnen 14 dagen na de aanschaf op de hoogte van eventuele ontbrekende onderdelen. LET OP! Laat kleine kinderen niet met folie spelen. Gevaar voor verstikking! De verpakking bevat de onderstaande onderdelen: LCD-TV Afstandsbediening incl. 2 batterijen van type R03 (AAA) 1,5V Component adapter Antennekabel Voet Handleiding Garantiebewijs143 * 210 mm

Français Nederlands Deutsch Veiligheidsadviezen Veiligheid Zorg ervoor dat kinderen niet met het apparaat kunnen spelen. Dit apparaat mag niet worden gebruikt door personen (en kinderen) met beperkte fysieke, sensorische of psychische vaardigheden en door onbevoegden, tenzij ze door iemand worden bijgestaan die verantwoordelijk is voor hun veiligheid of die hen de nodige richtlijnen heeft bezorgd betreffende het gebruik van het apparaat. Houd het verpakkingsmateriaal, zoals bijv. folie, uit de buurt van kinderen. Bij onjuist gebruik kan verstikkingsgevaar bestaan. Open nooit de behuizing van de LCD-TV (gevaar voor elektrische schokken, kortsluiting en brand)! Stop geen voorwerpen via de sleuven en openingen in de LCD-TV (gevaar voor elektrische schokken, kortsluiting en brand)! De sleuven en openingen van de LCD-TV dienen voor de ventilatie. Dek deze openingen niet af (gevaar voor oververhitting of brand)! Oefen geen druk uit op het display. Het beeldscherm kan anders breken. De afstandsbediening is uitgerust met een infrarood-diode van klasse 1M. Kijk niet in de LED met behulp van optische instrumenten! De DVD-speler is een Laser product van klasse 1. Het toestel is voorzien van een veiligheidssysteem dat bij normaal gebruik voorkómt dat gevaarlijke Laser-stralen vrijkomen. Om oogletsels te voorkomen mag u nooit het veiligheidssysteem van het toestel manipuleren of beschadigen. Let op! Bij gebroken beeldscherm bestaat kans op verwonding. Trek beschermende handschoenen aan, pak de gebarsten delen in en neem contact op met de Medion hotline. Was vervolgens uw handen met zeep aangezien niet kan worden uitgesloten dat chemicaliën vrijkomen. Raak het scherm niet met uw vingers of met scherpe voorwerpen aan om beschadigingen te voorkomen. Wend u tot de klantenservice indien: – het netsnoer geschroeid of beschadigd is – vloeistof in het toestel is binnengedrongen – het toestel niet naar behoren werkt – het toestel gevallen of de behuizing beschadigd is143 * 210 mm

Plaats van opstelling Nieuwe toestellen geven gedurende de eerste gebruiksuren soms een typische, onvermijdelijke maar volledig ongevaarlijke geur af, die na verloop van tijd steeds minder wordt. Teneinde de geurvorming zoveel mogelijk te beperken, adviseren wij u de ruimte regelmatig te luchten. Wij hebben bij de ontwikkeling van dit product ervoor gezorgd dat wij duidelijk binnen de geldende grenswaarden zijn gebleven. Houd uw LCD-TV en alle aangesloten apparaten uit de buurt van vocht en voorkom stofvorming, hitte en directe straling van de zon. Als deze instructies worden genegeerd, kan dit tot storingen of tot beschadiging van de LCD-TV leiden. Gebruik het toestel niet in de buitenlucht, aangezien invloeden van buitenaf, zoals regen, sneeuw, enz. schade kunnen toebrengen aan het toestel. Bescherm het apparaat tegen waterdruppels en waternevel. Plaats geen voorwerpen die zijn gevuld met vloeistof (vazen of iets dergelijks) op het toestel. Het voorwerp kan omvallen, waarbij de vloeistof de elektrische veiligheid nadelig kan beïnvloeden. OPGELET! Voorkom brand: plaats kaarsen en andere brandende voorwerpen nooit in de nabijheid van dit apparaat. Zorg voor voldoende vrije ruimte in de wandkast. Houd een afstand van minimaal 10 cm rondom het toestel aan voor voldoende ventilatie. Plaats alle onderdelen op een stabiele, effen en trillingsvrije ondergrond om te voorkomen dat de LCD-TV om valt. Vermijd verblindingseffecten, weerspiegelingen en te sterke contrasten tussen licht en donker om uw ogen te sparen. De optimale kijkafstand bedraagt 5 maal de beeldschermdiagonaal. Reparaties Laat de reparatie van uw LCD-TV uitsluitend over aan gekwalificeerd vakpersoneel. Indien een reparatie is vereist, neemt u uitsluitend contact op met de Medion hotline. Vergewis u ervan dat u enkel de door de fabrikant aangeboden reserveonderdelen gebruikt. Gebruik van ongeschikte reserveonderdelen kan het apparaat beschadigen.143 * 210 mm

Français Nederlands Deutsch Omgevingsomstandigheden Het toestel kan worden gebruikt bij een omgevingstemperatuur van +5 °C tot +40 °C en een relatieve luchtvochtigheid van 20 % - 85 % (zonder condensvorming). In uitgeschakelde toestand kan de LCD-TV worden opgeslagen bij een temperatuur tussen -20 °C en +60 °C. Zorg voor een afstand van minimaal één meter tussen het toestel en hoogfrequente en magnetische storingsbronnen (televisietoestel, luidsprekerboxen, mobiele telefoon, enz.) om functiestoringen te vermijden. Wacht nadat u de LCD-TV hebt vervoerd zo lang met de ingebruikname tot het toestel de omgevingstemperatuur heeft aangenomen. Bij grote schommelingen in temperatuur of luchtvochtigheid kan er door condensatie vochtvorming optreden binnen in de LCD-TV, die een elektrische kortsluiting kan veroorzaken. Trek tijdens een onweer of als het toestel langere tijd niet wordt gebruikt de stekker uit het stopcontact en de antennekabel uit de antenne-aansluiting. Voeding Let op Ook bij uitgeschakelde aan/uit-schakelaar staan onderdelen van het toestel onder spanning. Onderbreek de stroomvoorziening van uw LCD-TV of schakel alle spanning uit door de stekker van het netsnoer uit het stopcontact te halen. Sluit de LCD-TV alleen aan op een geaard stopcontact met 220-240 V ~ 50 Hz. Als u niet zeker bent van de voedingsbron op de plaats van installatie, raadpleegt u het energiebedrijf. Het stopcontact moet zich in de buurt van de LCD-TV bevinden en moet gemakkelijk bereikbaar zijn. Onderbreek de stroomvoorziening van uw beeldscherm door de stekker van het netsnoer uit het stopcontact te halen. Wij adviseren u, omwille van de extra veiligheid, gebruik te maken van een overspanningsbeveiliging, zodat uw LCD-TV beschermd is tegen beschadiging door spanningspieken of blikseminslag op het stroomnet. Leg de kabels zo neer dat niemand erop kan trappen of erover kan struikelen. Plaats geen voorwerpen op de kabels omdat deze anders beschadigd kunnen raken.143 * 210 mm

Omgaan met batterijen Batterijen kunnen brandbare stoffen bevatten. Bij onoordeelkundige behandeling kunnen batterijen leeglopen, sterk verhit raken, ontbranden of zelfs exploderen, hetgeen tot persoonlijk letsel of schade aan uw toestel kan leiden. Houd u beslist aan de volgende adviezen: Houd batterijen uit de buurt van kinderen. Bij inslikken van batterijen moet onmiddellijk contact worden opgenomen met de huisarts. Laad nooit batterijen op (tenzij dit uitdrukkelijk staat aangegeven). Ontlaad de batterijen nooit door een hoge vermogensafgave. Sluit de batterijen nooit kort. Stel de batterijen nooit bloot aan overmatige hitte door zonlicht, vuur of dergelijke! Demonteer of vervorm de batterijen niet. U kunt gewond raken aan handen of vingers of batterijvloeistof kan in contact komen met ogen of huid. Als dit gebeurt, spoelt u de desbetreffende plekken schoon met ruime hoeveelheden schoon water en stel onmiddellijk uw huisarts in kennis. Vermijd krachtige stoten en schokken. Draai nooit de polariteit om. Let erop dat de plus- (+) en minpool (-) juist zijn geplaatst om kortsluiting te vermijden. Gebruik geen oude en nieuwe batterijen of batterijen van verschillende typen door elkaar. Dit kan storingen in het toestel veroorzaken. Bovendien zou de zwakkere batterij te sterk worden ontladen. Verwijder lege batterijen onmiddellijk uit het toestel. Haal de batterijen uit het toestel als u dit langere tijd niet gebruikt. Vervang alle lege batterijen in een toestel tegelijk door nieuwe batterijen van hetzelfde type. Isoleer de contactpunten van de batterijen met een stuk plakband als u batterijen wilt opslaan of afvoeren.143 * 210 mm

Français Nederlands Deutsch De DVD-speler De DVD-speler is een klasse 1 laserproduct. Het apparaat is uitgerust met een veiligheidssysteem. Hierdoor worden bij normaal gebruik geen gevaarlijke laserstralen uitgezonden. Voorkom oogletsels: manipuleer of beschadig nooit het veiligheidssysteem van het apparaat. Normen/elektromagnetische compatibiliteit De LCD-TV voldoet aan de vereisten voor elektromagnetische compatibiliteit en elektrische veiligheid. Het apparaat voldoet aan de eisen van EMV-richtlijn 2004/108/EG alsook de laagspanningsrichtlijn 2006/95/EG. Dit toestel voldoet aan de basisvereisten en de relevante regelingen van de eco- design richtlijn 2009/125/EG (decreet 1275/2008).143 * 210 mm

Ingebruikname Opgelet! Lees zorgvuldig het hoofdstuk "Veiligheidsadviezen" op pagina 9 voordat u het toestel in gebruik neemt. Uitpakken Kies een geschikte plaats om het apparaat op te stellen. Open de doos heel voorzichtig om te voorkomen dat het toestel beschadigd raakt. Dit kan gebeuren als een mes met lang lemmet wordt gebruikt om de doos te openen. In de verpakking bevinden zich verschillende kleine onderdelen (batterijen, schroeven, enz.). Houd deze uit de buurt van kinderen. Er is sprake van inslikkingsgevaar. Bewaar het verpakkingsmateriaal goed en gebruik alleen dit om het televisietoestel te transporteren. LET OP! Laat kleine kinderen niet met folie spelen. Gevaar voor verstikking! Bevestiging van de LCD-TV voet Bevestig de voet van de LCD-TV zoals in de tekening wordt getoond. Doe dit voordat u de LCD-TV aansluit.143 * 210 mm

Français Nederlands Deutsch Batterijen in de afstandsbediening plaatsen Verwijder het klepje van het batterijvak aan de achterkant van de afstandsbediening. Plaats twee batterijen van het type R03 (AAA) 1,5V in het batterijvak van de afstandsbediening. Let bij het plaatsen op de polariteit van de batterijen (aangegeven in het batterijvak). Sluit het batterijvak. LET OP! Haal de batterijen uit de afstandsbediening als het toestel langere tijd niet wordt gebruikt. De afstandsbediening zou anders beschadigd kunnen raken door lekkende batterijen. Antenne aansluiten De TV ondersteunt verschillende antennesignalen. Gebruik hiervoor de aansluiting Ant. U kunt de volgende beeldsignalen ontvangen: via een analoge huisantenne of via een DVB-T

-antenne of Sluit de antennekabel van de huisantenne of de DVB-T-antenne aan op de antenneaansluiting van de TV. Stroomkabel aansluiten Sluit de stekker aan op een goed bereikbaar stopcontact 220-240 V ~ 50 Hz. LCD-TV in- en uitschakelen Zet de stroomschakelaar op „

“ om de LCD-TV van stroom te voorzien. Het apparaat bevindt zich nu in de stand-bymodus en het controlelampje aan de voorkant brandt oranje. Om het apparaat in te schakelen, drukt u op de toets op de afstandsbediening of op aan de rechterkant van het apparaat. Het controlelampje aan de voorkant brandt groen. Met de toets zet u het apparaat opnieuw in de stand-bymodus. Bij deze modus wordt nog steeds stroom verbruikt. Met de stroomschakelaar schakelt u het apparaat volledig uit.

Deze dienst moet beschikbaar zijn in uw regio.143 * 210 mm

Nadat u het apparaat voor het eerst hebt ingeschakeld Als u het apparaat voor het eerst inschakelt, wordt u door de Eerste installatie geleid. Deze installatie kan te allen tijde via het menu SETUP > Eerste installatie worden gestart en nogmaals worden uitgevoerd. Zie ook pagina 35. Selecteer met de pijltjestoetsen de taal en druk op

Selecteer met de pijltjestoetsen het gewenste land. De landinstelling is van invloed op de volgorde waarin de zenders worden opgeslagen. Druk op

. De zoekfunctie wordt gestart. Er wordt naar de verschillende zenders gezocht. Wacht tot de automatische zenderafstemming is beëindigd. Via de knop MENU kunt u de zenderafstemming voortijdig beëindigen. Tip Vergeet niet om een DVB-T-antenne aan te sluiten als u naar digitale zenders wenst te zoeken.143 * 210 mm

Français Nederlands Deutsch Zenderselectie U kunt een zender selecteren door op een van de toetsen CH+/– (op het toestel of op de afstandsbediening) te drukken of door de zender rechtstreeks via een cijfertoets te selecteren. Indien het zendernummer uit twee of drie cijfers bestaat, voert u de cijfers direct na elkaar in. Met de toets selecteert u de als laatste weergegeven zender. Geluidsinstellingen Met de volumetoetsen op de afstandsbediening of op het toestel zet u het geluid harder of zachter. U kunt het geluid helemaal uitschakelen en opnieuw inschakelen met de toets (Geluid uitschakelen). Met de toets AUDIO maakt u een keuze tussen mono- en stereoweergave, Dual I en Dual II. Dual I en Dual II kunnen alleen worden weergegeven als de huidige uitzending de DUAL-modus ondersteunt (bijv. bij tweetalige uitzendingen). Met de toets S.MODE maakt u een keuze uit de geluidsmodi Standaard, Muziek, Cinema, Sport, Persoonlijk. De instelling Persoonlijk wordt in het menu GELUID > Geluidsmodus gedefinieerd. Beeldinstellingen Met de toets P.MODE maakt u een keuze uit de beeldmodi Dynamisch, Standaard, Mild, Persoonlijk. De instelling Persoonlijk wordt in het menu BEELD > Beeldmodus gedefinieerd. Afhankelijk van het programma worden beelden in het formaat 4:3 of 16:9 uitgezonden. Met de toets ASPECT kunt u het beeldformaat aanpassen: Auto Het uitgezonden formaat wordt automatisch ingesteld op het ingangssignaal. 4:3 Voor de onvervormde weergave van het beeld in 4:3-formaat. 16:9 Voor de onvervormde weergave van het beeld in 16:9-formaat. Zoom 1

Het beeld wordt bovenaan en onderaan het scherm ‚gerekt‘.143 * 210 mm

Zoom 2 De zoomfunctie van Zoom1 gaat hier nog een stap verder. Het beeld wordt ook aan de linker- en rechterkant ‚gerekt‘.

De instelling van de beeldformaten kan ook in het menu SETUP > Verhouding worden gewijzigd. Opgelet Afhankelijk van de ingestelde beeldmodus zijn niet alle beeldformaten beschikbaar. Informatie laten weergeven Druk op de toets INFO om informatie over de actuele zender weer te geven. Dezelfde informatie ontvangt u bij het omschakelen naar een andere zender. Favorietenlijst weergeven In het menu KANAAL > Programma bewerken kunt u afzondelijke zenders toevoegen aan een favorietenlijst (zie pagina 31). Druk op de toets FAV om enkel de zenders uit de favorietenlijst weer te geven. Selecteer met de pijltjestoetsen of met de knoppen FAV -

FAV + een zender. Extern apparaat selecteren Met behulp van de toets INPUT selecteert u de ingangen van de aangesloten apparaten. ATV tv-modus (analoog antennesignaal) DTV tv-modus (digitaal antennesignaal) Media apparaat op de USB-aansluiting AV apparaat op de AV-ingang PC apparaat op PC-ingang Component apparaat op Component video- en audio-ingangen DVD ingebouwde DVD-speler SCART apparaat op SCART-aansluiting HDMI1 HDMI-ingang 1 HDMI2 HDMI-ingang 2 Met behulp van de pijltjestoetsen gaat u naar de gewenste bron. Bevestig uw keuze via de toets

Français Nederlands Deutsch De DVD-modus Via de DVD-modus wordt de ingebouwde DVD-speler bediend. Van de TV-modus naar de DVD-modus overschakelen Met de toets INPUT opent u de keuzelijst met bronnen. Via de pijltjestoetsen gaat u naar DVD. Bevestig uw keuze met de toets

Als u wilt terugkeren naar de TV-modus, herhaalt u deze stappen en selecteert u in plaats van DVD de optie ATV of DTV. DVD plaatsen Richtlijn De ingebouwde DVD-speler ondersteunt enkel media met een diameter van 12 cm. Voorkom beschadiging: plaats geen media met een diameter die kleiner of groter is dan 12 cm in het DVD-station. Richtlijn De dvd moet met de bedrukte zijde naar achter (achterkant van de lcd-tv) zijn geplaatst. Richtlijn Opdat u een DVD in het DVD-station kunt plaatsen, moet de LCD-TV zich in de DVD-modus bevinden. Plaats de dvd met de bedrukte zijde naar achter in de dvd-sleuf. Als de LCD-TV zich in de DVD-modus bevindt, wordt de DVD automatisch herkend. Op het scherm verschijnt de melding LEZEN. Normaliter wordt de weergave automatisch gestart. Richtlijn In bepaalde gevallen dient u de weergave manueel te starten. Druk hiervoor op de toets .143 * 210 mm

Bediening via de LCD-TV Via de bedieningsknoppen op de LCD-TV staan de volgende functies te uwer beschikking: EJECT Uitwerpknop DVD uit het DVD-station werpen PLAY-/PAUSE-knop Afspelen starten of onderbreken Om meer functies in te stellen of bevelen in te voeren, dient u gebruik te maken van de bijgeleverde afstandsbediening.143 * 210 mm

Français Nederlands Deutsch Bediening via de afstandsbediening Via de afstandsbediening staan voor de bediening van de DVD-speler de volgende functies te uwer beschikking:143 * 210 mm

POWER, het apparaat inschakelen of in de standby-modus zetten

In de TV-modus: dient in bepaalde menu’s om uw keuze te bevestigen. Wordt ook gebruikt als ENTER

ZOOM DVD: zoomfunctie bij DVD-speler

DVD: toont informatie over de geplaatste DVD, zoals bijvoorbeeld het aantal hoofdstukken, de afgespeelde tijd enz.

DVD: Play-toets – afspelen starten / Pauze-toets: afspelen onderbreken.

GOTO DVD: een bepaald onderdeel op een DVD selecteren

DVD: STOP-toets, afspelen / opname beëindigen

PROGRAM DVD: afspeellijst van de DVD-speler programmeren.

DVD: vorige titel/vorig hoofdstuk

DVD: volgende titel/volgend hoofdstuk

DVD: snel terugspoelen

DVD: snel vooruitspoelen

TITEL DVD: Hoofdmenu van de DVD weergeven

DVD: uitwerptoets Richtlijn Afhankelijk van de inhoud en het formaat van de schijf kunnen bepaalde knoppen een andere functie hebben of helemaal niet reageren.143 * 210 mm

Français Nederlands Deutsch DVD-menusysteem U opent het DVD-menusysteem met de knop DVD SETUP

Instelling van het TV-systeem. Instelmogelijkheden: NTSC (bijvoorbeeld voor de VS), PAL (onder andere België en Nederland), AUTO TV TYPE Instelling van het beeldformaat. Instelmogelijkheden: 4:3 PS, 4:3 LB, 16:9 WACHTWOORD Wachtwoord voor de kinderbeveiliging. Bij de levering is de kinderbeveiliging geblokkeerd. U heft de blokkering op met het wachtwoord 0000. Zodra de kinderbeveiliging werd gedeblokkeerd, kunt u een nieuw wachtwoord bepalen. LEEFTIJD Hier stelt u de leeftijdscategorie voor DVD’s in. Bepaalde DVD’s en CD’s zijn met coderingssignalen van de door de Motion Picture Association vastgelegde leeftijdscategorieën gecodeerd. De acht leeftijdscategorieën zijn: 1 KIND: ook geschikt voor kleine kinderen; 2 G: („General“) voor alle leeftijdsgroepen; 3 PG: („Parental Guidance“) ouderlijk toezicht aanbevolen; 4 PG13: ouderlijk toezicht ten strengste aanbevolen; bepaalde scènes zijn niet geschikt voor kinderen jonger dan 13 jaar; 5 PG-R: („Parental Guidance Restriction“) ouderlijk toezicht aanbevolen voor jongeren beneden de 17 jaar; 6 R: („Restriction“) ouderlijk toezicht ten strengste aanbevolen voor jongeren beneden de 17 jaar; 7 NC-17: niet geschikt voor jongeren beneden de 17 jaar; 8 VOLWASSEN: enkel geschikt voor volwassenen. Om de kinderbeveiliging te wijzigen, dient u eerst het wachtwoord in te voeren. Zie het vorige menupunt. HERVATTEN

Stel hier in of de weergave van de DVD na een bronwissel dient te worden hervat op het punt waar de weergave werd onderbroken of, of de DVD opnieuw dient te worden gestart. STANDAARD

Hier kunt u alle fabrieksinstellingen herstellen. Alle voorinstellingen worden verwijderd. SET-UP VERLA. Hiermee verlaat u het DVD-menusysteem.143 * 210 mm

Menu INST. TAAL Menupunt Instelling OSD TAAL Selecteer de taal van het OSD-menu. De taal wordt onmiddellijk gewijzigd. AUDIO TAAL Hier stelt u de taal van de DVD in, voor zover de DVD meerdere talen bevat. ONDERTITELING

Hier schakelt u de ondertiteling in, voor zover de DVD over ondertitels beschikt. TAAL MENU Hier stelt u de menutaal van de DVD in, voor zover de DVD over meerdere menutalen beschikt. SET-UP VERLA. Hiermee verlaat u het DVD-menusysteem. Menu AUDIO SET-UP Menupunt Instelling TOON Hier kunt u de afspeelsnelheid van de DVD instellen. SET-UP VERLA. Hiermee verlaat u het DVD-menusysteem. Menu DIGITALE SET-UP Menupunt Instelling DYN. BEREIK Aanpassing van het volume van een DVD. DUAL MONO Maak hier uw keuze tussen 4 verschillende geluidsinstellingen. SET-UP VERLA. Hiermee verlaat u het DVD-menusysteem.143 * 210 mm

Français Nederlands Deutsch De mediamodus De USB-aansluiting wordt aangestuurd via de mediamodus. Richtlijnen betreffende het gebruik van USB- apparaten In sommige gevallen zijn bepaalde USB-apparaten (MP3-spelers, externe harde schijven) niet compatibel met deze LCD-tv. Sluit het USB-apparaat direct aan. Gebruik geen aparte kabel aangezien hierdoor compatibiliteitsproblemen kunnen optreden. Verwijder het USB-apparaat niet tijdens de weergave van een bestand. Het is gevaarlijk om USB-apparaten snel te plaatsen en te verwijderen. Het is vooral af te raden om het USB-apparaat snel meermaals na elkaar te plaatsen en te verwijderen. Dit kan schade veroorzaken aan het USB-apparaat en in het bijzonder aan de LCD-tv zelf. Van de TV-modus naar de DVD-modus overschakelen Met de toets INPUT opent u de keuzelijst met bronnen. Via de pijltjestoetsen gaat u naar Media. Bevestig uw keuze met de toets

Als u wilt terugkeren naar de TV-modus, herhaalt u deze stappen en selecteert u in plaats van Media de optie ATV of DTV. Media menusysteem Zodra u een USB-informatiedrager op het televisietoestel hebt aangesloten en de bron op Media hebt ingesteld, kunt u een keuze maken uit de 4 volgende media: FOTO – om fotobestanden weer te geven MUZIEK – om muziekbestanden weer te geven FILM – om films weer te geven TEKST – om teksten weer te geven (*.txt) Naargelang de geselecteerde optie staan verschillende functies ter beschikking. Deze functies worden onderaan het scherm weergegeven.143 * 210 mm

Teletekst Teletekst is een gratis service, die door de meeste televisiestations wordt uitgezonden en actuele informatie zoals nieuws, weer, televisieprogramma's, aandelenkoersen, ondertiteling en andere thema's biedt. Uw TV-toestel biedt tal van handige functies voor het bedienen van de teletekst, zoals Multipage-Text, opslag van subpagina's of snelle navigatie. De bediening van de teletekst Om de teletekst te bedienen beschikt uw televisietoestel over speciale teleteksttoetsen. Op de uitklapbare zijde vooraan vindt u een overzicht voor de afstandsbediening Kies een televisieprogramma dat teletekst uitzendt. Druk éénmaal op de toets TEXT , om de basis-/indexpagina van de teleteksten aan te geven. Indien u twee keer drukt op de toets TEXT wordt de tekst transparant over het televisiebeeld weergegeven. Indien u drie keer drukt op de toets TEXT wordt weer overgeschakeld naar de TV- modus. Teletekstpagina's selecteren Voer de gewenste teletekst pagina bestaande uit drie cijfers in via de cijfertoetsen. De gewenste pagina wordt in de linkerbovenhoek van het scherm weergegeven. Er wordt zolang naar de gewenste pagina gezocht tot het geselecteerde paginanummer is gevonden. Met behulp van de pijltjestoetsen kunt u eveneens door de pagina’s bladeren. Gekleurde toetsen Als beneden aan het scherm tekst in kleur wordt weergegeven, kunt u de bijbehorende inhoud direct selecteren door op de bijbehorende gekleurde toets rood

A-B ] te drukken. SUBPAGE Sommige teletekst pagina's hebben subpagina's. Onder aan het scherm wordt bijv. 1/3 weergegeven. De subpagina's worden met tussenpozen van ca. een halve minuut na elkaar weergegeven. U kunt de subpagina's ook zelf oproepen door op de toets SUBPAGE te drukken. Er verschijnt een invoerveld van vier cijfers waarin u het nummer van een subpagina (bijv. 0002) kunt invoeren. U kunt ook met de richtingstoetsen door de subpagina's bladeren.143 * 210 mm

Français Nederlands Deutsch Handige teleteksteigenschappen INDEX Met de toets INDEX selecteert u de indexpagina. Deze bevat een lijst met teletekstinhoud. HOLD De geselecteerde teletekst pagina bevat mogelijk meer informatie dan kan worden weergegeven op een scherm. In dit geval wordt de informatie verdeeld over meerdere subpagina’s. De subpagina’s worden met regelmatige intervallen weergegeven. Druk op de toets HOLD om te voorkomen dat de pagina’s automatisch na elkaar worden weergegeven. Druk nogmaals op de toets HOLD om de pagina’s opnieuw automatisch na elkaar weer te geven. REVEAL Om verborgen informatie, bijvoorbeeld oplossingen van raadsels, puzzels of quizzen weer te geven, drukt u één keer op de toets REVEAL

Als u nogmaals op de toets REVEAL drukt, worden de antwoorden opnieuw verborgen. SIZE Met deze functie wordt de teletekst in dubbel formaat weergegeven. Druk op de toets SIZE om de bovenste helft van de pagina te vergroten. Druk nogmaals op de toets SIZE om de onderste helft van de pagina te vergroten. Als u nogmaals op de toets SIZE drukt, wordt de teletekst weer op normale grootte weergegeven.143 * 210 mm

Het OSD-menu Via het OSD-menu (On Screen Display) kunt u bepaalde parameters van de LCD-TV instellen. Navigeren in menu Druk op de toets MENU om de OSD te activeren. Onderaan het scherm worden telkens de mogelijke instellingen weergegeven. Met behulp van de pijltjestoetsen selecteert u de opties uit het hoofdmenu. Met gaat u naar het volgende menuonderdeel. Met behulp van de pijltjestoetsen selecteert u de opties uit een menu. Met de toets MENU keert u terug naar het hoofdmenu. Met behulp van de pijltjestoets opent u een submenu (niet beschikbaar in elk menu). Met de toets MENU keert u terug naar het hoofdmenu. Met behulp van de pijltjestoetsen stelt u de gewenste waarde in of maakt u een andere keuze. Met de toets MENU sluit u het menu en bevestigt u tegelijkertijd uw keuze. Opgelet: het menu wordt na enkele seconden automatisch gesloten als er niet op een toets wordt gedrukt. U hebt de keuze uit onderstaande hoofdmenu’s Menu KANAAL Menu BEELD Menu GELUID Menu TIJD Menu BLOKKEREN Menu SETUP AANWIJZING Door mogelijke technische wijzigingen kunnen de hier beschreven menu's afwijken van de menu's op uw scherm. Opgelet Afhankelijk van de bron die u hebt geselecteerd, zijn bepaalde menu’s niet beschikbaar. Om niet beschikbare menu’s weer te geven, moet u eerst de bron wijzigen.143 * 210 mm

Français Nederlands Deutsch Menusysteem Menu KANAAL Menuoptie Instellingen Automatisch afstemmen Hier wordt naar zenders gezocht. Er staan verschillende zoekopties ter beschikking. Als u een zoekoptie hebt geselecteerd, drukt u op

om de zenderafstemming te starten. Met MENU kunt u de zenderafstemming voortijdig beëindigen. In dit geval worden de gevonden zenders niet opgeslagen. DVB-T handmatig afstemmen Hier kunt u zenders in de DTV-modus handmatig afstemmen. ATV handmatig afstemmen Hier kunt u zenders in de ATV-modus handmatig afstemmen. Huidige kanaal

Selecteer via het kanaalnummer de zender die u wilt bewerken. Kleursysteem

BG, I, DK Fijnafstemmen

Voer met de fijnafstemming door AFC Schakel de automatische fijnafstemming in (Aan) als u deze altijd wilt doorvoeren. Zoeken Start met de zenderafstemming Programma bewerken Hier worden de opgeslagen zenders weergegeven. Voor elke zender kunt u de volgende instellingen doorvoeren. Wissen Selecteer de zender die u wilt verwijderen en druk op de rode knop [ PROGRAM

Druk op de knop Ja als u de zender wilt verwijderen. Druk op de knop Nee als u de procedure wilt beëindigen.143 * 210 mm

Hernoemen Selecteer de zender die u een andere naam wilt geven en druk op de groene knop [ INTRO

Nu kunt u de eerste letter wijzigen. Via de pijltjestoetsen kunt u in de tekenset naar boven en beneden scrollen. Ga met de pijltjestoets naar de volgende letter enz. Als u klaar bent, drukt u nog een keer op de groene knop

INTRO ] om de naam op te slaan. Verplaatsen

Selecteer de zender en druk op de gele knop [ REPEAT

Verplaats de zender met naar de gewenste plaats en druk nogmaals op de gele knop [ REPEAT ]. De andere zenders worden eveneens verplaatst. Overslaan Selecteer de zender die u tijdens het doorbladeren met behulp van de toetsen P-/+ wilt overslaan en druk op de blauwe knop

De zender kan nog steeds worden geselecteerd via de cijfertoetsen. Fav Om een zender in een favorietenlijst op te slaan, selecteert u deze zender en drukt u op de knop FAV . U kunt de favorietenlijsten openen via de knoppen op de afstandsbediening. Zie ook pag. 20 Signaalinformatie

Hier wordt de signaalinformatie van de ingestelde zender weergegeven. Deze optie staat enkel in de DTV-modus ter beschikking. Videorecorder handmatig opslaan De functie Handm. Zoeken kan bijv. worden gebruikt om een videorecorder in te stellen op de LCD-TV. Nadat LCD-TV en videorecorder via de antenne met elkaar zijn verbonden ( zie Videorecorder aansluiten, pagina 40), stelt u uw videorecorder in op het testsignaal. Voer de handmatige zoekactie uit op de LCD-TV.143 * 210 mm

Français Nederlands Deutsch Menu BEELD Menuoptie Instellingen Beeldmodus Beeldmodus selecteren: Standaard, Mild, Dynamisch, Persoonlijk. Deze functie komt overeen met de werking van de toets P.MODE

Bij de instelling Persoonlijk kunt u Contrast, Helderheid, Kleur, Tint en Scherpte zelf instellen. Bij de andere instellingen kunnen deze parameters niet worden gewijzigd. Contrast Contrast verlagen resp. verhogen (bereik 0 - 100). Helderheid Helderheid verlagen resp. verhogen (bereik 0 - 100). Kleur Kleursterkte verlagen resp. verhogen (bereik 0 - 100). Tint Deze optie is enkel beschikbaar in het TV-kleursysteem NTSC. Scherpte Scherpte verlagen resp. verhogen (bereik 0 - 100). Kleurtemperatuur Kleurtint selecteren: Normaal, Warm en Koel. Deze optie is enkel beschikbaar in de VGA-modus (PC-modus). Ruisonderdrukking Met deze functie kunt u de ruis in het beeld verminderen en de beeldkwaliteit verbeteren als het signaal zwak is. Maak uw keuze uit Uit, Laag, Midden, Hoog en Verzuim. Dyn. contrast

Schakel hier het dynamische contrast in of uit. HDMI mode Pixelprecieze weergave (instelling 1:1) of vergrote weergave, afhankelijk van de aangesloten HDMI-bron (instelling OverScan). Deze instelling is enkel beschikbaar in de HDMI-modus.143 * 210 mm

Menu GELUID Menuoptie Instellingen Geluidsmodus Geluidsmodus selecteren: Standaard, Muziek, Cinema, Sport, Persoonlijk. Deze functie wordt geactiveerd met de toets S.MODE

Bij de instelling Persoonlijk kunt u de parameters Laag, Hoog en Balans zelf instellen. Bij de andere instellingen kunnen de parameters niet worden gewijzigd. Hoog Hoge tonen instellen (schaal 0 – 100). Laag Lage tonen instellen (schaal 0 – 100). Balans Stel de balans tussen de linker- en rechterluidspreker in. Auto volume De functie AVL (Automatic Volume Limiting) brengt de verschillende volumes van de verschillende uitzendingen met elkaar in overeenstemming. Als u deze functie uitschakelt ( Uit ), hoort u de originele volumes. Als u deze functie inschakelt (Aan), hoort u een gelijkmatig volume. AD selectie Vertelmodus activeren/deactiveren en het volume instellen. Enkel beschikbaar in de DTV-modus. Ondersteuning afhankelijk van de uitzending.

Equalizer-instellingen doorvoeren en het geluid individueel optimaliseren.143 * 210 mm

Français Nederlands Deutsch Menu TIJD Menuoptie Instellingen Klok Weergave van de tijd. Instelling niet mogelijk. Deze optie is enkel in de DTV-modus beschikbaar. Tijdzone Hier kunt u de tijdzone instellen. Deze optie is enkel in de DTV-modus beschikbaar. Slaaptimer Selecteer de tijdsspanne nadat het apparaat automatisch wordt uitgeschakeld. Selecteer Uit om de functie te beëindigen. Autom. uitschakelen Stel hier de tijd in. Als de lcd-tv niet binnen de opgegeven tijd via het bedieningsveld of de afstandsbediening wordt bediend, wordt de lcd-tv automatisch uitgeschakeld. Dit is een milieuvriendelijke functie. OSD-tijd Hier kunt u de tijdsspanne instellen nadat het OSD-menu automatisch wordt afgesloten.143 * 210 mm

Menu BLOKKEREN Menuoptie Instellingen Systeem vergrendelen Hier activeert u de instellingen Programma blokkeren, Minimumleeftijd en Toetsenblokkering. Voer hiervoor het wachtwoord in. Bij de levering is dit: 0000. Paswoord invoeren Een submenu wordt geopend. Oude wachtwoord invoeren Voer met behulp van de cijfertoetsen het huidige wachtwoord in. Dit is bij de levering 0000. Nieuwe wachtwoord invoeren Voer een nieuw wachtwoord in bestaande uit vier cijfers. Bevestig nieuw wachtwoord Voer het wachtwoord nogmaals in. Volg de aanwijzingen op het scherm. Richtlijn Noteer het nieuwe wachtwoord. Het wordt niet verwijderd bij het herstellen van de fabrieksinstellingen. Als u het wachtwoord bent vergeten, kunt u het masterwachtwoord ‚7948‘ gebruiken. Programma blokkeren Bepaal hier welke zenders dienen te worden geblokkeerd Minimumleeftijd Hier kunt u de leeftijd selecteren. Deze optie is enkel in de DTV-modus beschikbaar. Knopvergrendeling Hier schakelt u de toetsenblokkering voor de bedieningselementen op de LCD-tv in of uit. De LCD-tv kan dan enkel via de afstandsbediening worden bediend.143 * 210 mm

Français Nederlands Deutsch Menu SETUP Menuoptie Instellingen OSD - taal Selecteer de taal van het OSD-menu. Ze wordt onmiddellijk gewijzigd. TT - taal De fabrieksinstelling is West. Indien u zich in een ander taalgebied bevindt, kunt u de taalinstelling wijzigen. Slechthorenden Als de zender bijzondere geluidssignalen voor slechthorenden uitzendt, kunt u deze instelling inschakelen (Aan) om deze signalen te ontvangen. Deze optie is enkel beschikbaar in de DTV-modus. Verhouding Stel hier het beeldformaat in. Deze functie kan ook worden ingesteld via de knop ASPECT

Als de LCD-tv geen signaal ontvangt, verschijnt in plaats van ‚sneeuw‘ of een zwart scherm een blauwe achtergrond. Eerste installatie Hier kunt u het menu voor de installatie weergeven. De instellingen worden beschreven vanaf pagina 17 . Fabrieksstandaard herstellen Stel hier de fabrieksinstellingen in. Hierbij kunt u de fabrieksinstellingen van het apparaat of het geheugen herstellen.143 * 210 mm

EPG – PROGRAMMAGIDS Met de knop EPG opent u de ‚elektronische programmagids‘. In de tabel ziet u het huidige en het volgende programma voor de beschikbare zenders. Selecteer met een zender. Ga met naar de programmagids van de geselecteerde zender. Blader met door de programma’s. Opgelet: De vermelde programma-informatie wordt door de omroepen ter beschikking gesteld. Indien geen programma-informatie wordt weergegeven, is dit geen fout van uw lcd-tv. De volgende tabel geeft de opties weer voor de PROGRAMMAGIDS: Knop Betekenis Functie Groene knop

Bekijk Geeft een gedetailleerde beschrijving van het geselecteerde programma (indien beschikbaar). Druk nogmaals op de knop om de beschrijving te laten verdwijnen. Gele knop

Schema Geeft de lijst met programma’s weer die via de herinneringsfunctie werden geprogrammeerd. In het volgende punt vindt u meer informatie over de herinneringsfunctie. Met de rode knop [ PROGRAM ] kunt u een programma uit het tijdschema verwijderen. Blauwe knop

Herinnering Slaat het geselecteerde programma op in het tijdschema. Zodra het geprogrammeerde tijdstip wordt bereikt, schakelt het apparaat automatisch over naar het geprogrammeerde programma. Het is niet mogelijk om de herinneringsfunctie uit te voeren voor het huidige programma.

Kiezen Met de pijltjestoetsen kunt u door de programmagids bladeren.

Volgende dag Het programmaoverzicht van de volgende dag wordt weergegeven.

Vorige dag Het programmaoverzicht van de vorige dag wordt weergegeven. Dit is enkel mogelijk tot de huidige dag. Het programmaoverzicht uit het verleden wordt niet weergegeven.

Bevestig uw keuze of de doorgevoerde instelling.143 * 210 mm

Apparaten aansluiten

Français Nederlands Deutsch Apparaten aansluiten Hoofdtelefoon Sluit de hoofdtelefoon aan op de hoofdtelefoonaansluiting. Let op! Een te hoog geluidsvolume kan uw gehoor beschadigen.Stel het volume in eerste instantie in op een waarde in het onderste bereik van de schaal, voordat u de hoofdtelefoon opzet. Kies vervolgens eerst een aangenaam geluidsvolume. Door de basisinstelling van de equalizer te wijzigen kan het volume sterker worden en dus tot blijvende gehoorschade leiden.

Als een toestel langdurig met hoge geluidsterkte via een hoofdtelefoon wordt gebruikt, dan kan dat schade aan het gehoor van de luisteraar berokkenen. DVD-speler aansluiten U beschikt over verschillende mogelijkheden om een DVD-speler aan te sluiten:

1. Met een HDMI-kabel

Indien de DVD-speler beschikt over een HDMI-uitgang sluit u een HDMI-kabel (niet bijgeleverd) aan. Er is geen extra kabel vereist voor de geluidsoverdracht.

2. Met een component-kabel (3xCinch)

Indien het apparaat over YUV-uitgangen beschikt (Y Pb Pr), is het aanbevolen het apparaat met een component-kabel (cinchkabel groen/blauw/rood) aan te sluiten op de component ingang Y-Pb-Pr van de LCD-TV. Belangrijk! Gebruik uitsluitend de bijgeleverde Component adapter. Voor de geluidsoverdracht sluit u de stereo-cinchkabel (rood-witte stekkers) aan op de AUDIO L-R-ingangen.

3. Met een SCART-kabel

Sluit een DVD-speler met SCART-kabel aan op de SCART-poort.143 * 210 mm

4. Met een stereo-cinch-kabel en een video-cinch-kabel

Sluit een video-cinch-kabel (gele stekker) aan op de video-ingang van de LCD-TV en de video-uitgang van een extern apparaat. Sluit een stereo-cinch-kabel (rood-witte stekkers) aan op de audio-ingangen van de LCD-TV en de audio-uitgangen van het externe apparaat. Videorecorder aansluiten Verbind een antennekabel met de antennepoort van de LCD-TV en de antenne- uitgang van de videorecorder. Verbind een andere antennekabel met de antenne-ingang van de videorecorder en de antenne-uitgang in de muur. U kunt de LCD-TV en de videorecorder eventueel ook met een SCART-kabel op elkaar aansluiten. Dit wordt aanbevolen voor een hoge beeld- en geluidskwaliteit. Indien u stereogeluid wenst, is een SCART-aansluiting vereist. Sluit de SCART-kabel aan op een van beide SCART-poorten van de LCD-TV. Sluit het andere uiteinde van de SCART-kabel aan op de SCART OUT-poort van de videorecorder. DVD-recorder aansluiten Sluit de DVD-recorder met de SCART-kabel op een van beide SCART-poorten van de LCD-TV aan. Sluit het andere uiteinde van de SCART-kabel aan op de SCART OUT-poort van de DVD-recorder. Verbind een antennekabel met de antennepoort van de LCD-TV en de antenne- uitgang van de DVD-recorder. Verbind een andere antennekabel met de antenne-ingang van de DVD-recorder en de antenne-uitgang in de muur. Alternatief Als de DVD-recorder met YUV-uitgangen is uitgerust, raden wij u aan de DVD- recorder met een componentkabel (cinch-kabel groen/blauw/rood) aan te sluiten op de componentingangen Y-Pb-Pr van de LCD-TV. Belangrijk! Gebruik uitsluitend de bijgeleverde Component adapter. Sluit voor de geluidsoverdracht een stereo-cinch-kabel (rood-witte stekkers) aan op de AUDIO L-R-ingangen. Alternatief Als de DVD-recorder is uitgerust met een HDMI-uitgang, sluit u een HDMI-kabel (niet bijgeleverd) aan op de HDMI-ingang van de LCD-TV en de HDMI-uitgang van het externe apparaat.143 * 210 mm

Apparaten aansluiten

Français Nederlands Deutsch Ontvanger (SAT, DVB-T, decoder enz.) aansluiten Een apparaat dat als ontvanger voor de LCD-TV moet worden gebruikt (bijv. satellietontvanger, DVB-T-ontvanger, decoder, settopbox, enz.) sluit u via een SCART- kabel aan op een van de SCART-aansluitingen van de LCD-TV. Behalve via SCART- kabels kunt u het apparaat ook via cinchkabels of component-kabels aansluiten.

1. Met een HDMI-kabel

Indien de receiver beschikt over een HDMI-uitgang sluit u de HDMI-kabel (niet bijgeleverd) aan. Een andere kabel voor de geluidsoverdracht is niet vereist.

2. Met een component-kabel (3xCinch)

Als het toestel over YUV-uitgangen beschikt (Y Pb Pr), is het raadzaam deze via een Component-kabel (cinchcabel groen/blauw/rood) aan te sluiten op de Component-ingangen Y-Pb-Pr en L-R van de LCD-TV. Belangrijk! Gebruik uitsluitend de bijgeleverde Component adapter. Voor de geluidsoverdracht sluit u een stereo-cinchkabel (rood-witte stekkers) aan op de AUDIO L-R-ingangen.

3. Via SCART-kabel aansluiten

Sluit een ontvanger met SCART-kabel aan op de aansluiting SCART.

4. Met een stereo-cinch-kabel en een video-cinch-kabel

Verbind audio-cinchkabels (rood-witte stekkers) met de audio-ingangen van de LCD-TV en de audio-uitgangen van het externe apparaat. Verbind een video-cinchkabel (geel) met de video-ingang van de LCD-TV en de audio-uitgang van het externe apparaat.143 * 210 mm

DVD- of videorecorder en satellietontvanger aansluiten Als u tegelijkertijd een DVD- of videorecorder en een satellietontvanger wilt aansluiten, kunt u de volgende aansluitingsmethode gebruiken: Sluit de ontvanger aan zoals hierboven beschreven. Sluit nu de ontvanger met een SCART-kabel aan op de SCART-uitgang van de DVD-recorder en de overeenkomstige Scart-ingang van de ontvanger. Sluit een antennekabel aan op de antennebus van de LCD-TV en de antenne- uitgang van de recorder. Sluit vervolgens een andere antennekabel aan op de antenne-ingang van de DVD- recorder en de antenne-uitgang van de decoder. Sluit de SAT-ontvanger aan op de LNB van de paraboolantenne. Camcorder aansluiten Met een stereo-cinch-kabel en een video-cinch-kabel U kunt het geluid en beeld van een camcorder weergeven op uw LCD-TV door de camcorder aan te sluiten op de AUDIO-IN-aansluitingen en de VIDEO-IN- aansluiting van de LCD-TV. Apparaat met HDMI- of DVI-uitgang aansluiten HDMI ("High Definition Multimedia Interface") vormt de enige interface in de sector van de amusementselektronica waarmee tegelijkertijd audio- en videogegevens digitaal worden verzonden. Alle op dit moment bekende beeld- en geluidsindelingen, met inbegrip van HDTV (High Definition Television), kunnen hiermee worden verwerkt, zodat ook een resolutie van 1080 i zonder kwaliteitsverlies kan worden weergegeven. Veel apparaten uit de sector van de amusementselektronica, zoals DVD-spelers, zijn tegenwoordig uitgerust met HDMI- of DVI-uitgangen. Extern apparaat met HDMI-uitgang Sluit een HDMI-kabel (niet meegeleverd) aan op een HDMI-ingang van de LCD-TV en de HDMI-uitgang van het externe apparaat. Als u het HDMI-apparaat hebt aangesloten, schakelt u vervolgens de LCD-TV in. Zet vervolgens het externe HDMI-weergaveapparaat aan.143 * 210 mm

Apparaten aansluiten

Français Nederlands Deutsch Extern apparaat met DVI-uitgang aansluiten Indien het externe apparaat beschikt over een DVI-uitgang kunt u het eventueel aansluiten op de HDMI-ingang (HDMI is neerwaartscompatibel met DVI - "Digital Visual Interface"). Hiervoor is een HDMI-DVI adapter vereist. Daar via de DVI-uitgang geen geluid wordt overgedragen, sluit u voor de geluidsoverdracht ook een geluidskabel aan. Gebruik hiervoor een audio-cinchkabel (rood/wit) die u aansluit op de componenteningangen AUDIO IN L/R aan de achterkant van het apparaat. PC aansluiten De LCD-TV wordt als een beeldscherm of extra monitor aangesloten op uw pc of notebook. Het beeld van uw pc of notebook wordt dan weergegeven op de LCD-TV. U sluit de LCD-TV als volgt aan: Schakel beide apparaten uit. Sluit een VGA-kabel (beeldschermkabel; niet meegeleverd) aan op de VGA-ingang van de LCD-TV en aan de uitgang voor de videokaart van de pc of het notebook. Draai de schroeven van de beeldschermkabel met de vingers vast, zodat de stekker goed in de aansluitingen zitten. Als u ook geluid wilt weergeven, sluit u een audiokabel aan op de PC-AUDIO-IN- ingang. Schakel als eerste de LCD-TV in. Zet pas daarna de pc of het notebook aan. Als u de LCD-TV als tweede beeldscherm bij uw pc gebruikt, kan het in bepaalde gevallen nodig zijn de beeldscherminstellingen van uw besturingssysteem aan te passen. Meer informatie over de dingen waarop u moet letten bij het gebruik van meerdere beeldschermen vindt u in de gebruikershandleiding bij de pc of het notebook.143 * 210 mm

Problemen oplossen Storingen kunnen soms banale oorzaken hebben, maar soms ook worden veroorzaakt door defecte onderdelen. Wij willen u hiermee een leidraad in de hand geven bij het oplossen van het probleem. Als de beschreven maatregelen geen resultaat opleveren, helpen wij u graag verder. Bel ons gerust op! Probleem Oplossing Er is geen beeld of geluid. Controleer of de stroomkabel correct is aangesloten in het stopcontact en op het apparaat. Controleer of de signaalontvangst is ingesteld op TV. Controleer of de hoofdschakelaar is ingeschakeld. Er is geen beeld. Er wordt geen beeld weergegeven bij AV. Controleer of contrast en helderheid correct zijn ingesteld. Controleer of alle externe apparaten correct zijn aangesloten. Controleer of de juiste AV-bron is geselecteerd. Er is geen geluid. Controleer of het volume niet op de laagste stand staat. Controleer of de functie Geluid uitschakelen niet is ingeschakeld. Er is geen beeld of geen geluid. Er is echter wel ruis te horen. Het ontvangst is mogelijk slecht. Controleer of de antenne is aangesloten. Het beeld is niet duidelijk. Het ontvangst is mogelijk slecht. Controleer of de antenne is aangesloten. Het beeld is te licht of te donker. Controleer de instellingen van contrast en helderheid. Het beeld is niet scherp. Het ontvangst is mogelijk slecht. Controleer of de antenne is aangesloten. Controleer de instellingen van scherpte en ruisonderdrukking in het menu BEELD. Er wordt een dubbel of drievoudig beeld weergegeven. Controleer of de antenne correct is uitgericht. Mogelijk wordt het signaal weerkaatst door bergen of gebouwen. Het beeld bevat ruis. Mogelijk is er storing van auto's, treinen, leidingen, neonverlichting, enz. Mogelijk is er sprake van interferentie tussen de antenne- en stroomkabel. Probeer deze kabels verder uit elkaar te plaatsen.143 * 210 mm

Français Nederlands Deutsch Er zijn strepen te zien op het scherm of de kleuren verbleken. Is er sprake van interferentie door een ander apparaat? Zendantennes van radiostations of antennes van radioamateurs en draagbare telefoons kunnen eveneens interferentie veroorzaken. Gebruik het apparaat zo ver mogelijk uit de buurt van het apparaat dat mogelijk de storing veroorzaakt.

bedieningsknoppen van het apparaat werken niet Mogelijk is het kinderslot geactiveerd. De afstandsbediening werkt niet. Controleren of er batterijen in de afstandsbediening zitten en of de polariteit correct is. Vergewis u ervan dat het sensorvenster niet blootgesteld wordt aan sterke lichtstraling. Schakel het toestel in en uit door middel van de hoofdschakelaar. Schijf De schijf start niet hoewel op (PLAY) werd gedrukt of de schijf stopt onmiddellijk. Is de schijf met de beschreven zijde naar voor geplaatst? Controleer of de schijf is beschadigd voordat u een andere schijf plaatst. Als de schijf vuil is, maakt u de schijf van het midden naar de rand schoon met een zachte, droge doek. Dvd: heeft de dvd de juiste regiocode (2)? Er werd condenswater gevormd; laat het apparaat enkele uren drogen. Hebt u nog verdere ondersteuning nodig? Als u uw probleem niet hebt kunnen oplossen aan de hand van de suggesties in de voorgaande secties, neemt u contact met ons op. Het zou bijzonder helpen als u de volgende informatie bij de hand kunt houden: Welke externe apparaten zijn aangesloten? Welke meldingen verschijnen op het beeldscherm? Tijdens welke bedieningsstap is het probleem opgetreden? Als een pc is aangesloten op het apparaat: – Hoe ziet uw systeemconfiguratie eruit? – Welke software gebruikte u toen het probleem zich voordeed? Welke stappen hebt u reeds ondernomen om het probleem op te lossen? Als u al een klantnummer hebt ontvangen, deelt u ons dit mee.143 * 210 mm

Pixelfouten bij LCD-TV's Ondanks het gebruik van de allermodernste productiemethoden kunnen, vanwege de zeer complexe techniek, in zeldzame gevallen enkele of meerdere lichtpuntjes uitvallen. Bij actievematrix TFT's met een resolutie van 1920 x 1080 pixels, die zijn samengesteld uit elk drie subpixels (rood, groen, blauw), worden in totaal ca. 6,2 miljoen Aansturingselementen gebruikt. Door dit zeer hoge aantal transistoren en het daarmee verbonden uiterst complexe productieproces kan er sporadisch sprake zijn van uitvallende of verkeerd aangestuurde pixels resp. afzonderlijke subpixels.

Beschrijving Geaccepteerd aantal Lichte subpixels 1 subpixel

Twee aaneengesloten pixels (horizontaal/verticaal)

Afstand Minimale afstand tussen lichte en donkere subpixels 5 mm Donkere subpixels Afzonderlijk

Twee aaneengesloten pixels

Afstand Minimale afstand tussen lichte en donkere subpixels 5 mm Totale aantal lichte en donkere subpixels

In de tabel wordt het maximaal toegestane aantal pixelfouten op het beeldscherm zonder dat sprake is van een garantiegeval. Van een garantiegeval kan sprake zijn als het hierboven aangegeven aantal fouten in een categorie wordt overschreven.143 * 210 mm

Français Nederlands Deutsch Reinigen De levensduur van de LCD-TV kan worden verlengd met behulp van de volgende maatregelen: LET OP! Trek voor het reinigen altijd de netstekker en alle aansluitkabels los. De hoogglanslaag is voorzien van een beschermfolie om het televisietoestel te beschermen tegen krassen. Verwijder de folie nadat u het televisietoestel correct hebt geïnstalleerd. Als de hoogglanslaag vuil wordt, verwijdert u eerst het stof. Maak het apparaat vervolgens schoon met een doek. Als het stof niet eerst wordt verwijderd of als de hoogglanslaag niet voorzichtig wordt schoongemaakt, kunnen er krassen ontstaan. Gebruik geen oplosmiddelen, bijtende of gasvormige schoonmaakmiddelen. Reinig het beeldscherm met een zachte, pluisvrije doek. Let erop dat er geen waterdruppels achterblijven op de LCD-TV. Water kan blijvende verkleuringen veroorzaken. Stel het beeldscherm niet bloot aan het felle zonlicht of aan ultraviolette straling. Bewaar het verpakkingsmateriaal goed en gebruik alleen dit om de LCD-TV te transporteren. LET OP! Binnenin de behuizing van het beeldscherm bevinden zich geen onderdelen die moeten worden gereinigd of waarop onderhoud moet worden uitgevoerd..143 * 210 mm

Verwijdering als afval Verpakking Uw apparaat bevindt zich in een verpakking ter bescherming tegen schade bij het transport. De verpakking bestaat uit materialen die op milieuvriendelijke wijze kunnen worden afgevoerd en op vakkundige wijze kunnen worden gerecycled. Apparaat Gooi het apparaat aan het einde van de levensduur in geen geval weg bij het gewone huisvuil. Informeer naar de mogelijkheden voor een milieuvriendelijke afvoer als afval. Batterijen Lege batterijen horen niet bij het huisvuil! Ze moeten worden ingeleverd bij een verzamelpunt voor lege batterijen.143 * 210 mm

Als u audio-CD’s gebruikt, dienen deze te zijn uitgerust met het label Opgelet: Er zijn veel, deels niet gestandaardiseerde opname- en kopieerbeveiligingssystemen voor CD’s, alsook verschillende CD-R- en CD-RW- schijfjes. Dit kan in bepaalde gevallen leiden tot fouten of vertraging bij het lezen van de schijfjes. Dit is geen defect aan het apparaat. Toegestane omgevingstemperatuur +5 °C - +35 °C Toegestane relatieve luchtvochtigheid 20 % - 85 % Afmetingen zonder voet (B x H x D): ca. 574 x 383 x 57 mm Afmetingen met voet (B x H x D): ca. 574 x 410 x 160 mm Gewicht zonder voetstuk: ca. 5,0 kg Gewicht met voetstuk: ca. 5,2 kg Afstandsbediening Wijze van overdracht: infrarood LED-klasse: 1 Batterijtype: 2 x 1,5V AAA R03/LR03

Opgelet: Indien de LCD-TV door onvoorziene gebruikscombinaties, onjuiste gegevensuitwisseling of elektrostatische ontlading (Electro Static Discharge) niet meer kan worden gebruikt, verwijdert u de stekker uit het stopcontact. Na enkele ogenblikken steekt u de stekker opnieuw in het stopcontact en kunt u het apparaat opnieuw gebruiken.143 * 210 mm
